Beambox II - FLUX チャックロータリーで彫刻を開始

• Beambox II + Extension Pocket + Chuck

• Beambox II + Chuck

ステップ1

以下のガイドを参照して、BB2 Extension Pocketアドオンを取り付けてください。
Extension Pocket取り付けガイド

ステップ2

ロータリー機能を使用するには、以下のソフトウェアとファームウェアのバージョンが必要です。

ステップ3

プラットフォームブラケットを再取り付けしてください。

ステップ4

材料の直径または周囲長を測定し、後で使用するために記録してください。
(初めての場合は、練習用とテスト用の材料を使用することをお勧めします。)

ステップ5

下の表を参照し、対象物の直径に応じて適切なロータリースタンドを取り付け、正しい焦点距離を選択してください。

サイズとスタンド対応表

焦点モードの説明

デフォルトでは、焦点レンズはノズル上部にあり、焦点距離は4mmです。つまり、ノズル先端と材料表面の間の距離が4mmになります。 小型の材料の場合、ノズル先端がデフォルトの4mmに届かないことがあります。そのため、レンズの位置をノズル下部に変更することで、距離を増やすことができます。 レンズが最下部にある場合、ノズル先端と材料表面の距離を最大16mmまで広げることができます。 レンズの位置はどのように変更しますか？ 1. レンズを取り外す   2. 焦点モードの順序を決定する 焦点モード：4mm（デフォルト） 焦点モード：16mm レンズ ブロック ブロック レンズ リング リング ノズル ノズル   3. レンズを再組み立てする ブロックの赤い面を下向きにする必要があります。 レンズの曲面を上向きにする必要があります。 （曲面を素早く判別するコツは、見たときに自分の顔全体が映るということです。） リングを反時計回りに回して締めます。

ショートスタンドとロングスタンドの説明

スタンドはプラットフォームブラケットに設置するために使用します。ロータリーはスタンド上に置かれ、手動または自動プラットフォームを使用して上下に調整します。 ロータリーオフのデモ ロータリーオンのデモ   違い ショートスタンド ロングスタンド 高さが低く、小さな物体に使用します。（直径：1mm - 54mm） 高さが高く、大きな物体に使用します。（直径：54mm - 145mm）   スタンドの取り付け方法は？ プラットフォームブラケットにはスタンド用の穴が設けられています。 スタンドには穴に挿入できる軸があります。 必要に応じて、軸間の距離を調整してください。

ステップ 6

スタンドを取り付けた後、機械の電源がオフになっていることを確認します。

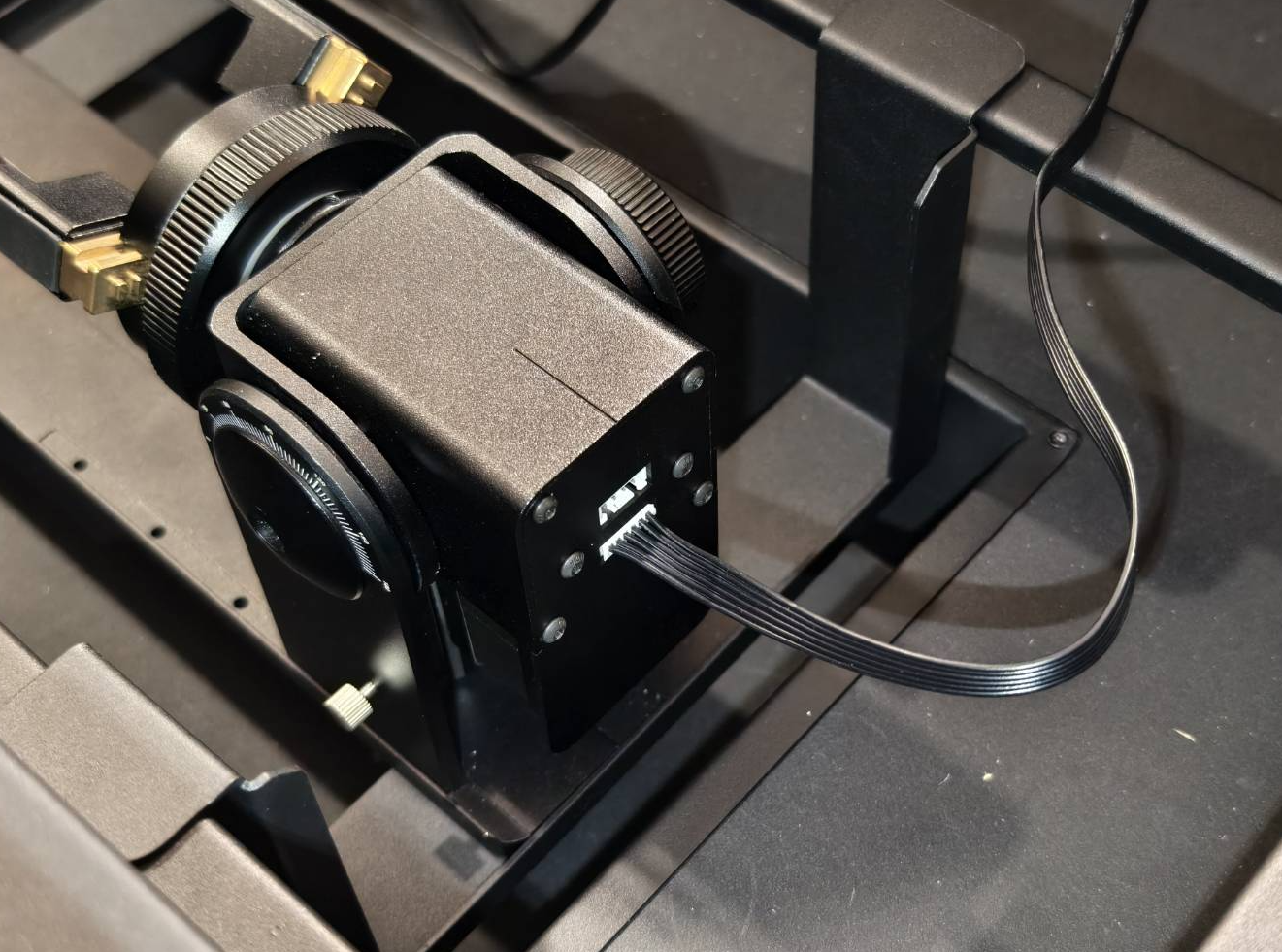

同梱の接続ケーブルを見つけ、機械の左後方にあるポートに挿入してください。

ステップ 7

使用する材料に応じて、ロータリーにジョーを取り付けます。
ジョーの取り付け手順については、取扱説明書を参照してください。
FLUX Chuck Rotary マニュアル
（※初回使用時は、練習やテスト用に不要な材料を使用することをお勧めします。）

ステップ 8

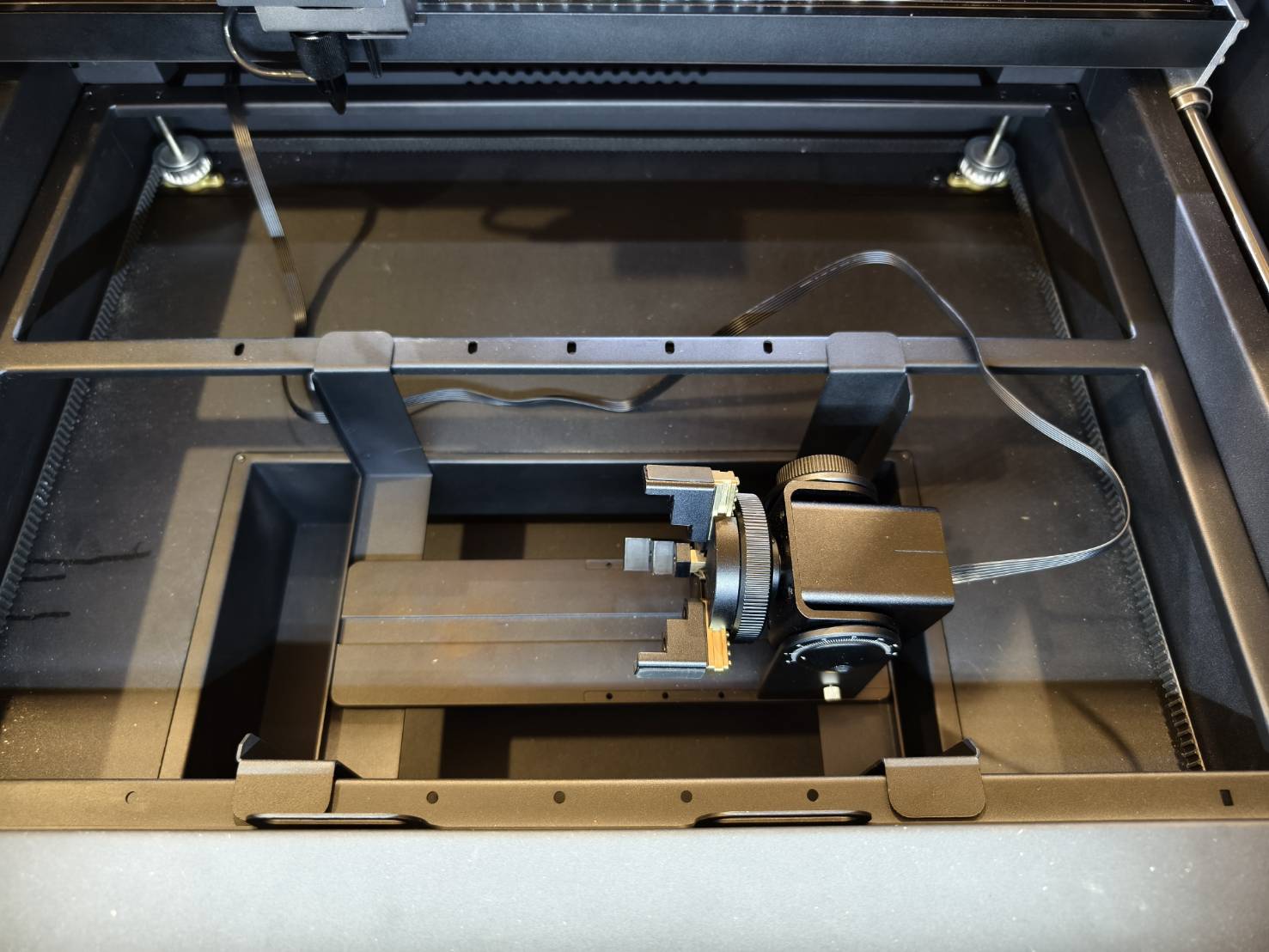

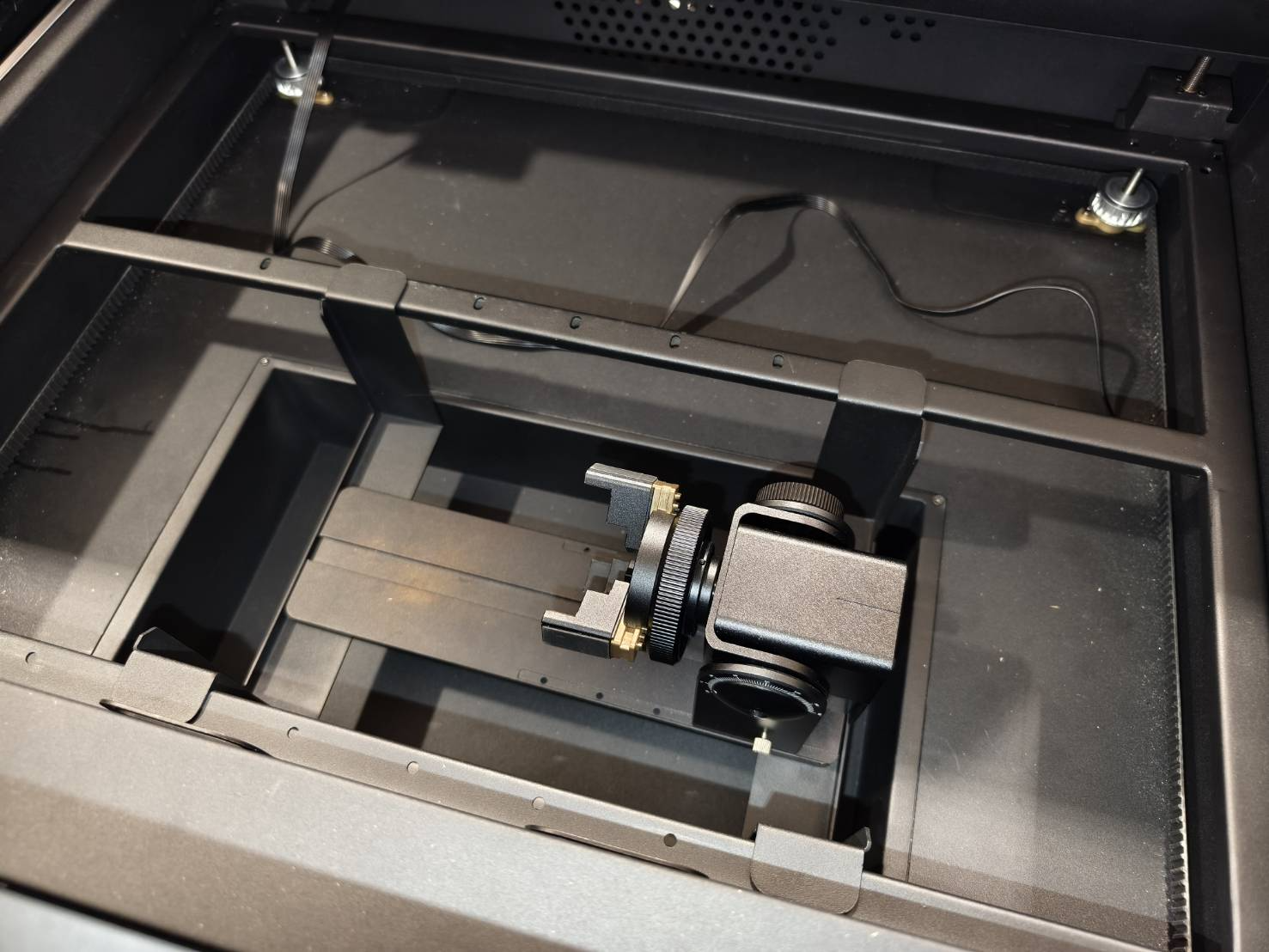

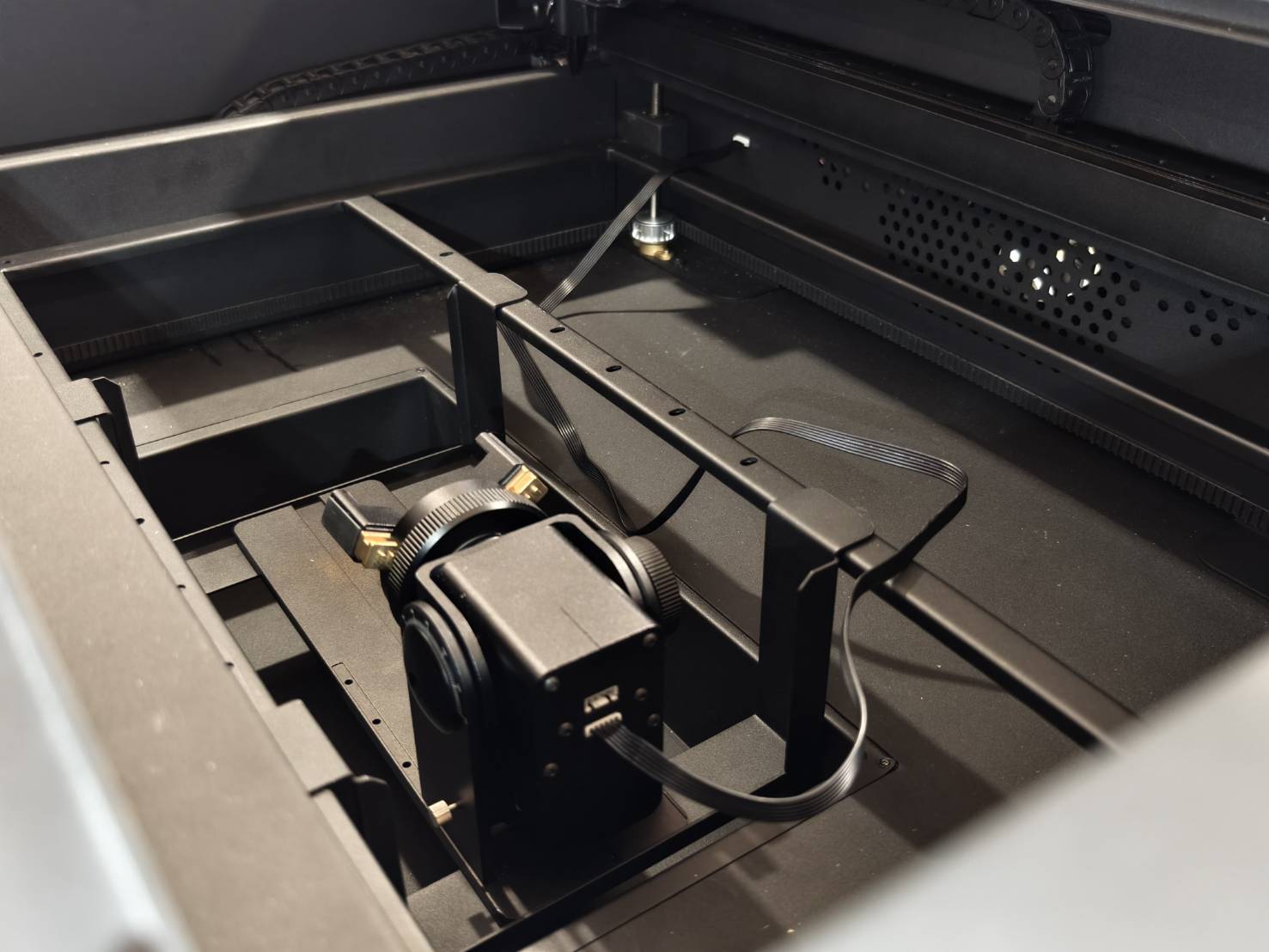

Chuck Rotary を設置する ジョーを取り付けた状態で スタンドに置き、ケーブルを機器に接続します。
※必ず電源がオフになっていることを確認してください。機器の電源がオンの状態でケーブルを接続すると、ロータリーが損傷する恐れがあります。

ステップ 9

機器の電源を入れ、「ハードウェア設定」で適切なフォーカスモードを選択します。

機器 >> ハードウェア設定 >> 次のページ >> フォーカスモード >> 適切なものを選択

ステップ 10

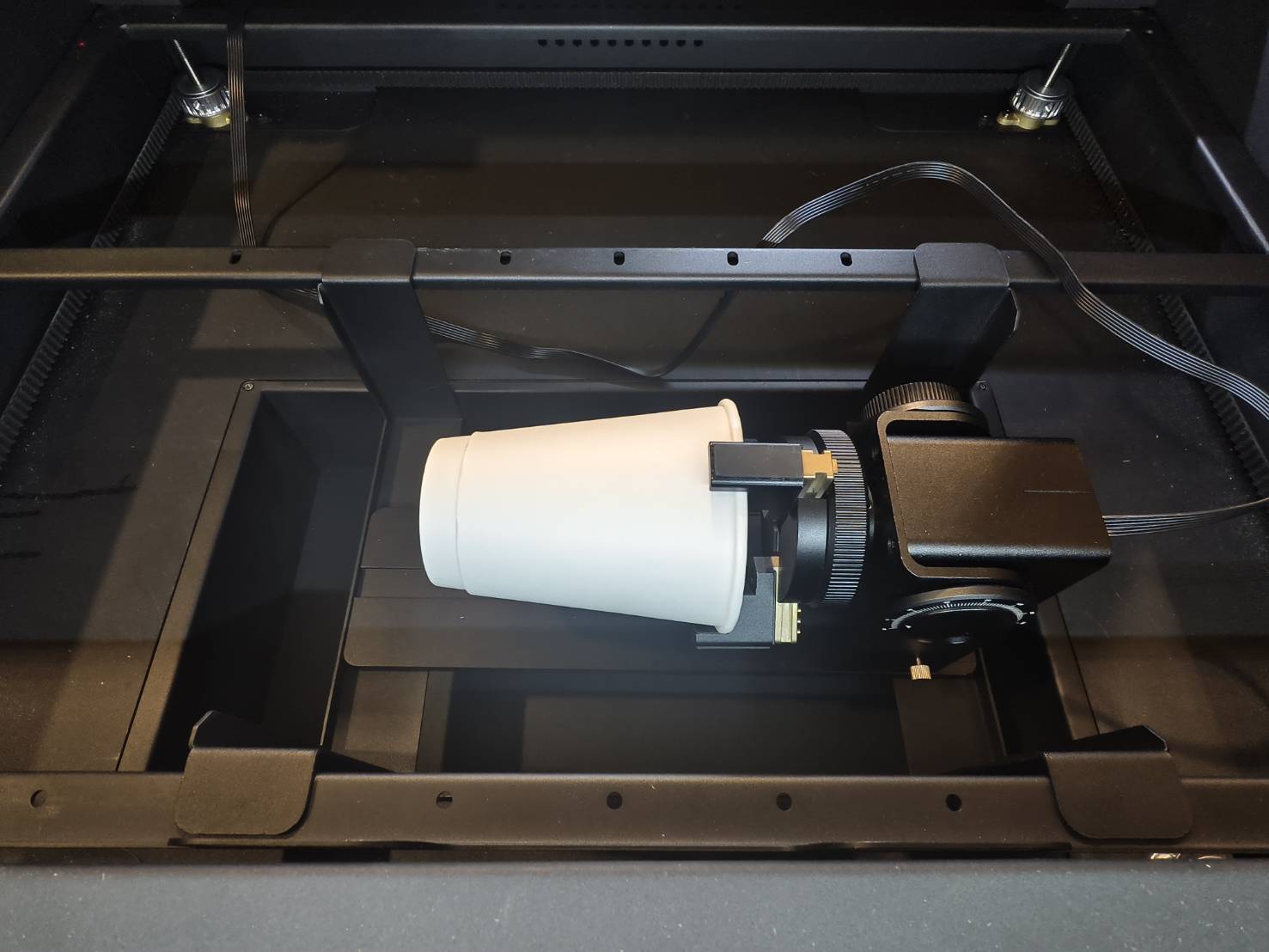

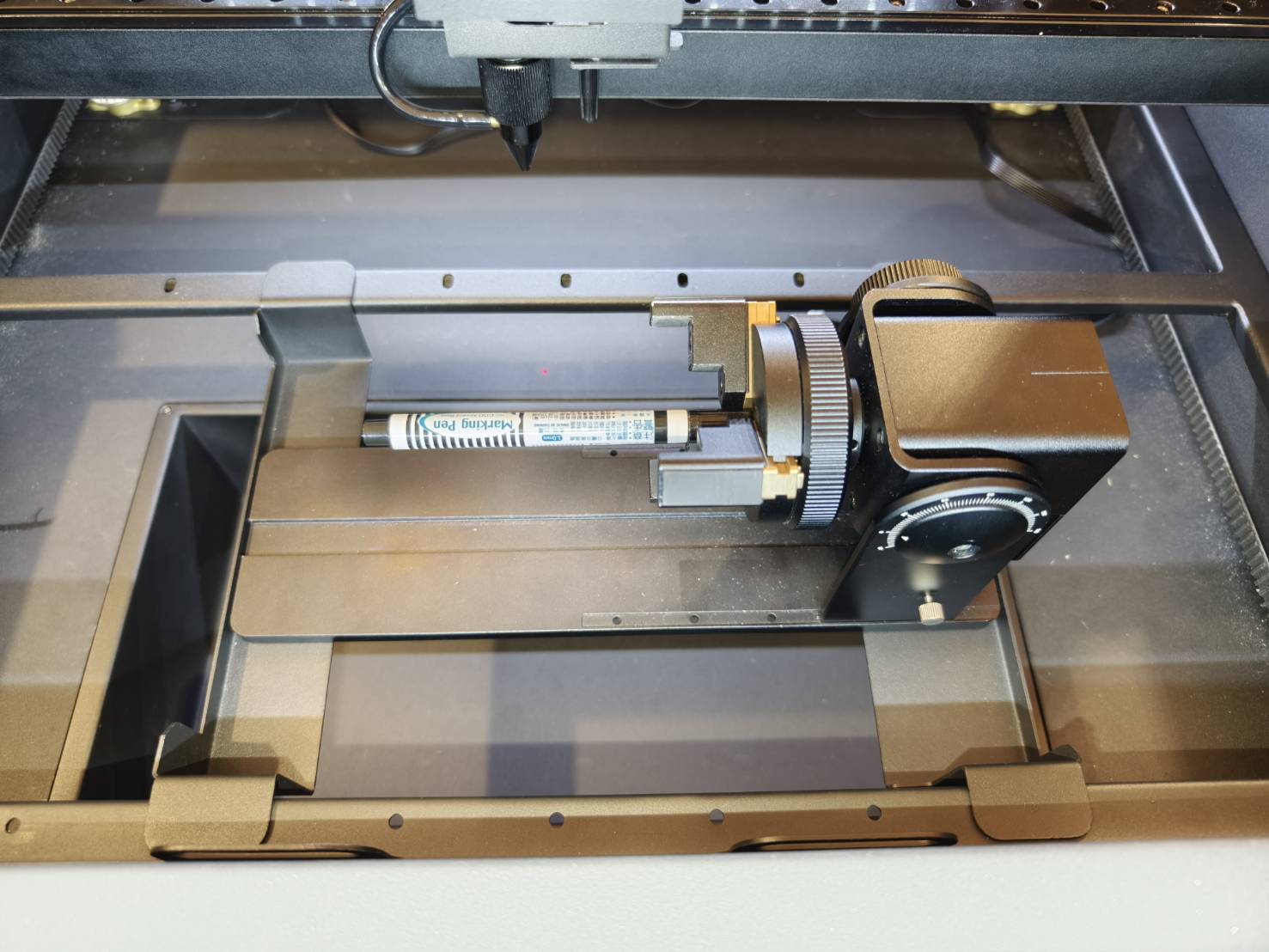

ロータリーで材料を固定し、水平に調整します。
（様々な形状の固定方法については、 ロータリーチャックガイド を参照してください。）

ステップ 11

オートフォーカスを実行します。
※オートフォーカスが機能しない場合は、 article を参照して、手動フォーカスの方法をご確認ください。

ステップ12

• ノズル先端から赤色レーザー光が出るように設定してください。
  赤色レーザーがすでに有効になっている場合は、このステップをスキップしてください。



• マシン >> ハードウェア設定 >> 次のページ >> 赤色光常時点灯 >> オン


ステップ13

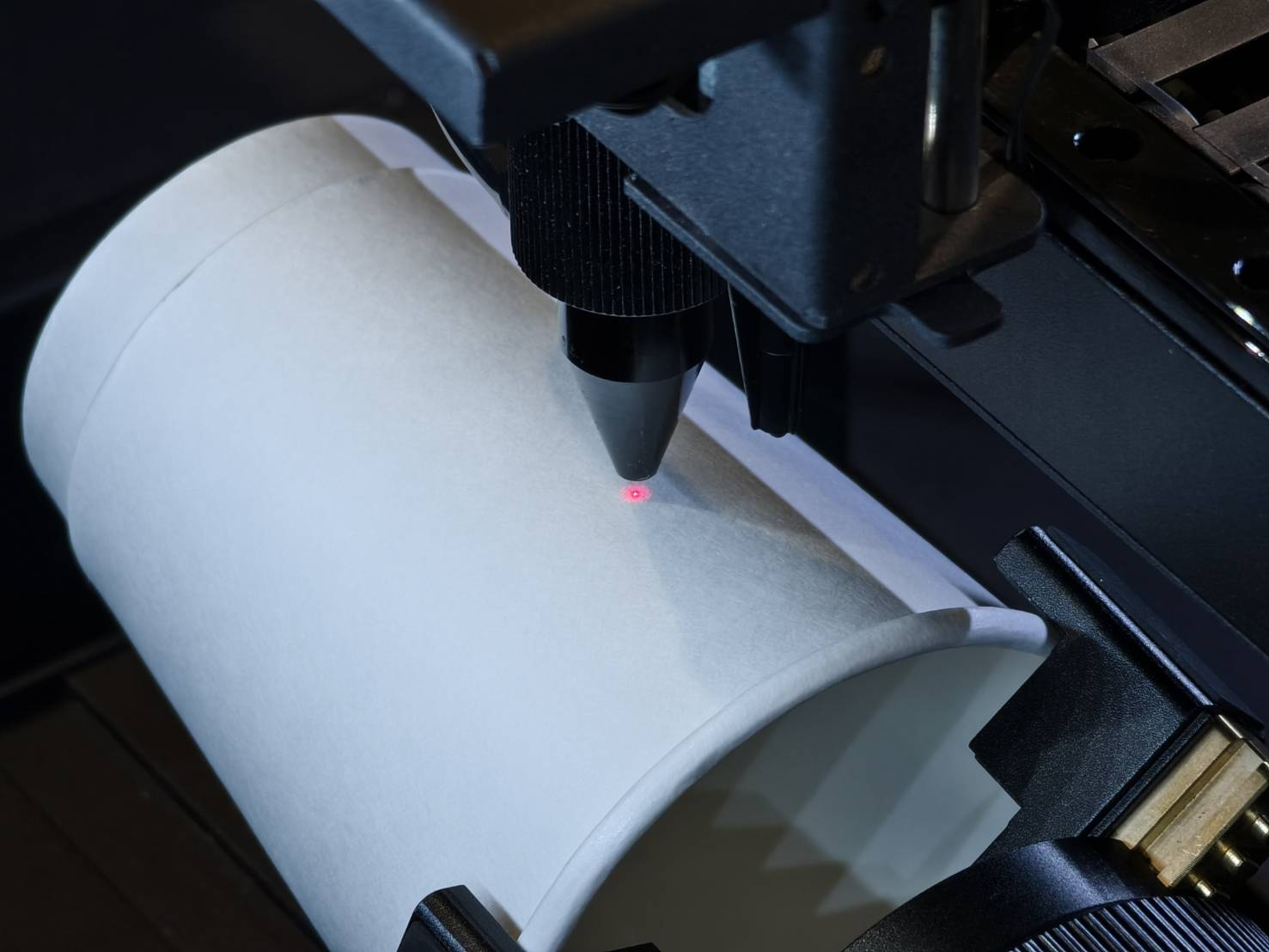

ノズル先端を彫刻したい領域の中心に移動してください。
赤色の光点が開始位置を示し、決定します。

ステップ14

Beam Studioを起動してください。

ステップ15

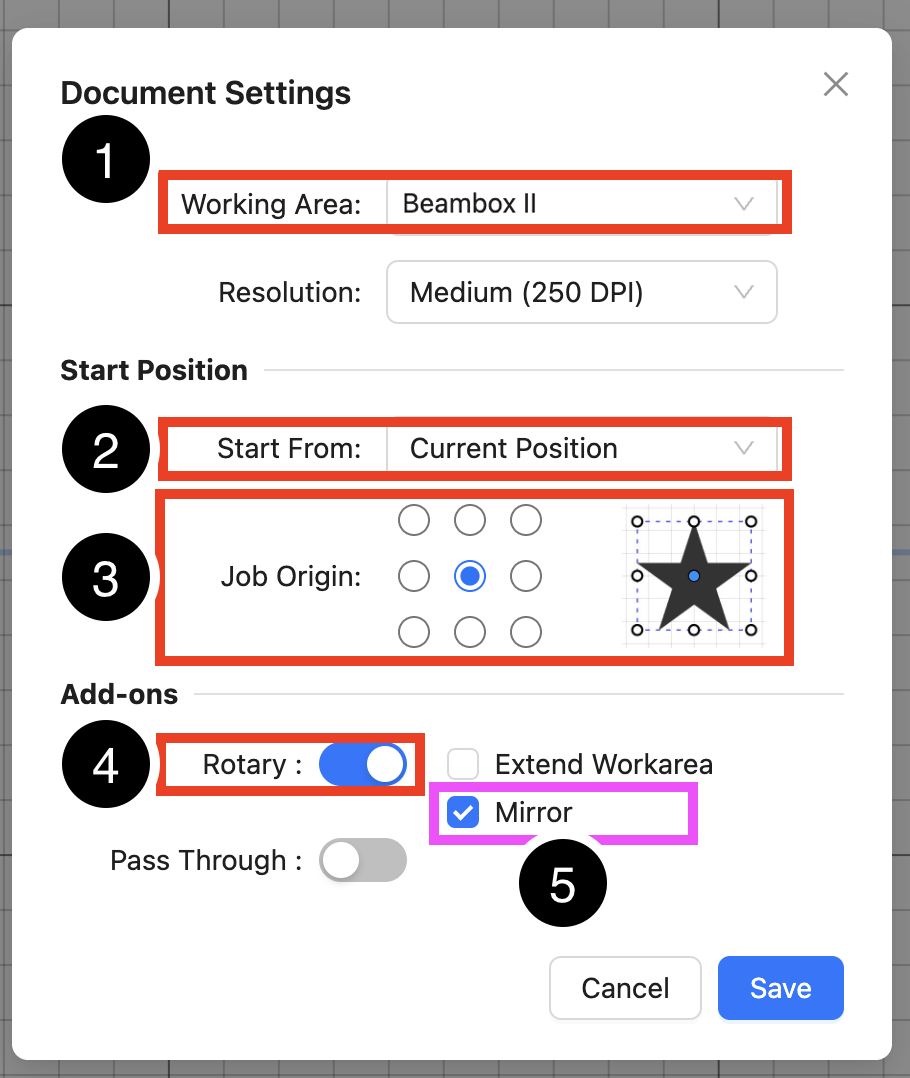

「ドキュメント設定」に移動し、変更を行ってください。

1. 作業領域を「Beambox II」に変更してください。 2. 開始位置オプションを「現在位置」に変更します。 3. ジョブ原点は「中心」を選択します。  4. ロータリー機能を有効にします。 5. ミラーについては、ロータリーが反転している場合はミラー機能を有効にする必要があります。 反転していない場合は、無効のままにしてください。 （Adorのみ利用可能）

デフォルト位置 （上部が平らです）	反転位置 （モーターが上にあります）

ステップ16

「ロータリー設定」に移動し、変更を行います。

1. ロータリー機能が有効になっていることを確認します。 2. タイプとしてチャックを選択します。 3. 前のステップで測定した材料のサイズを入力します。 ステップ. （どちらかの値を入力すると、ソフトウェアが自動的に他方を計算します。） 4. ロータリーが反転している場合は、ミラー機能を有効にする必要があります。 反転していない場合は、無効のままにしてください。 （Adorのみ利用可能）

デフォルト位置 （上部が平らです）	反転位置 （モーターが上にあります）

ステップ17

彫刻オブジェクトを作成するか、独自のデザインをインポートします。

デザインによっては、通常、素材の向きに合わせて90度回転させます。

ステップ18

デザインの設定が完了したら、デザインの中心を青線に合わせます。

ステップ19

「フレーミング」機能を使用して、彫刻のパスを確認します。

「フレーミング」を選択すると、デザインまたはファイルの外枠が表示されます。 「開始」をクリックすると、レーザーヘッドが動き始め、移動経路がこのタスクの彫刻範囲を示します。 開始点は、現在のレーザーノズルの位置です。 その経路は、 ステップで選択された「ジョブ原点」に依存します。中心が選択されている場合、開始点はデザインの中心に設定されます。中心は通常、ロータリー加工に使用されます。 位置が適切になるまで、レーザーヘッドを移動して彫刻範囲を調整できます。

⚠︎ エングレービング範囲やサイズに異常（短縮や伸長）が見られる場合は、以下の動画を参考に回転スケールの設定を調整してください。

ステップ20

彫刻位置を確認したら、素材に応じて適切な速度と出力のパラメーターを設定します。

ステップ21

ドアを閉めてタスクを開始します。

ステップ22

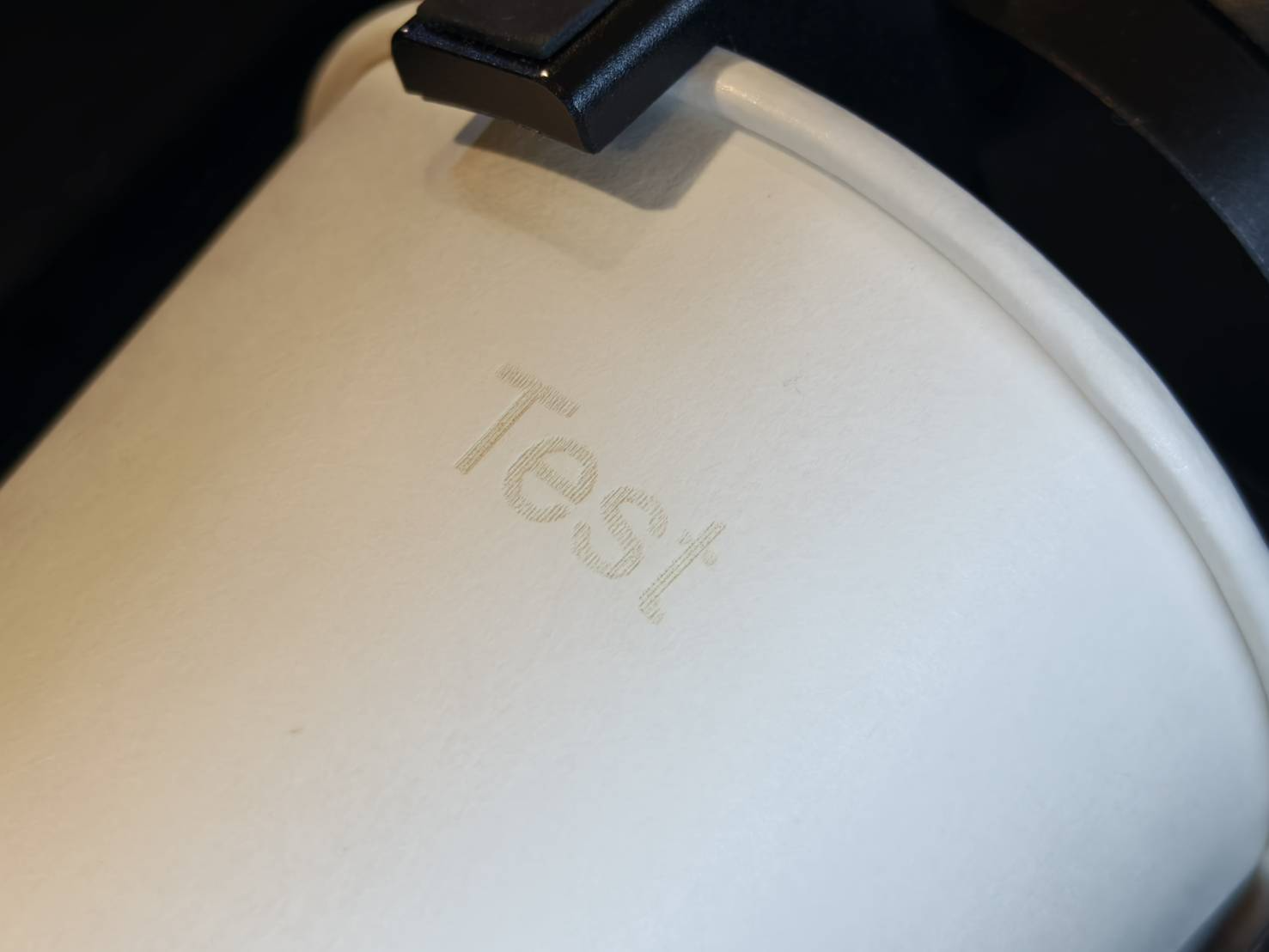

結果を確認してください。

#END

ステップ1

ロータリー機能を使用するには、以下のソフトウェアとファームウェアのバージョンが必要です。

ステップ2

ハニカムプレートとプラットフォームブラケットを取り外してください。

ステップ3

プラットフォームブラケットを再取り付けしてください。

ステップ4

材料の直径または周囲長を測定し、後で使用するために記録してください。
(初めての場合は、練習用とテスト用の材料を使用することをお勧めします。)

ステップ5

下の表を参照し、対象物の直径に応じて適切なロータリースタンドを取り付け、正しい焦点距離を選択してください。

サイズとスタンド対応表

焦点モードの説明

デフォルトでは、焦点レンズはノズル上部にあり、焦点距離は4mmです。つまり、ノズル先端と材料表面の間の距離が4mmになります。 小型の材料の場合、ノズル先端がデフォルトの4mmに届かないことがあります。そのため、レンズの位置をノズル下部に変更することで、距離を増やすことができます。 レンズが最下部にある場合、ノズル先端と材料表面の距離を最大16mmまで広げることができます。 レンズの位置はどのように変更しますか？ 1. レンズを取り外す   2. 焦点モードの順序を決定する 焦点モード：4mm（デフォルト） 焦点モード：16mm レンズ ブロック ブロック レンズ リング リング ノズル ノズル   3. レンズを再組み立てする ブロックの赤い面を下向きにする必要があります。 レンズの曲面を上向きにする必要があります。 （曲面を素早く判別するコツは、見たときに自分の顔全体が映るということです。） リングを反時計回りに回して締めます。

スタンドの説明

スタンドはプラットフォームブラケットに設置するために使用します。ロータリーはスタンド上に置かれ、手動または自動プラットフォームを使用して上下に調整します。 ショートスタンド 高さが低く、小さな物体に使用します。（直径：1mm - 54mm）   スタンドの取り付け方法は？ プラットフォームブラケットにはスタンド用の穴が設けられています。 スタンドには穴に挿入できる軸があります。 必要に応じて、軸間の距離を調整してください。

ステップ 6

スタンドを取り付けた後、機械の電源がオフになっていることを確認します。
同梱の接続ケーブルを見つけ、機械の左後方にあるポートに挿入してください。

ステップ 7

使用する材料に応じて、ロータリーにジョーを取り付けます。
ジョーの取り付け手順については、取扱説明書を参照してください。
FLUX Chuck Rotary マニュアル
（※初回使用時は、練習やテスト用に不要な材料を使用することをお勧めします。）

ステップ 8

Chuck Rotary を設置する ジョーを取り付けた状態で スタンドに置き、ケーブルを機器に接続します。
※必ず電源がオフになっていることを確認してください。機器の電源がオンの状態でケーブルを接続すると、ロータリーが損傷する恐れがあります。

ステップ 9

機器の電源を入れ、「ハードウェア設定」で適切なフォーカスモードを選択します。

機器 >> ハードウェア設定 >> 次のページ >> フォーカスモード >> 適切なものを選択

ステップ 10

ロータリーで材料を固定し、水平に調整します。
（様々な形状の固定方法については、 ロータリーチャックガイド を参照してください。）

ステップ 11

オートフォーカスを実行します。
※オートフォーカスが機能しない場合は、 article を参照して、手動フォーカスの方法をご確認ください。

ステップ12

• ノズル先端から赤色レーザー光が出るように設定してください。
  赤色レーザーがすでに有効になっている場合は、このステップをスキップしてください。



• マシン >> ハードウェア設定 >> 次のページ >> 赤色光常時点灯 >> オン


ステップ13

ノズル先端を彫刻したい領域の中心に移動してください。
赤色の光点が開始位置を示し、決定します。

ステップ14

Beam Studioを起動してください。

ステップ15

「ドキュメント設定」に移動し、変更を行ってください。

1. 作業領域を「Beambox II」に変更してください。 2. 開始位置オプションを「現在位置」に変更します。 3. ジョブ原点は「中心」を選択します。  4. ロータリー機能を有効にします。 5. ミラーについては、ロータリーが反転している場合はミラー機能を有効にする必要があります。 反転していない場合は、無効のままにしてください。 （Adorのみ利用可能）

デフォルト位置 （上部が平らです）	反転位置 （モーターが上にあります）

ステップ16

「ロータリー設定」に移動し、変更を行います。

1. ロータリー機能が有効になっていることを確認します。 2. タイプとしてチャックを選択します。 3. 前のステップで測定した材料のサイズを入力します。 ステップ. （どちらかの値を入力すると、ソフトウェアが自動的に他方を計算します。） 4. ロータリーが反転している場合は、ミラー機能を有効にする必要があります。 反転していない場合は、無効のままにしてください。 （Adorのみ利用可能）

デフォルト位置 （上部が平らです）	反転位置 （モーターが上にあります）

ステップ17

彫刻オブジェクトを作成するか、独自のデザインをインポートします。

デザインによっては、通常、素材の向きに合わせて90度回転させます。

ステップ18

デザインの設定が完了したら、デザインの中心を青線に合わせます。

ステップ19

「フレーミング」機能を使用して、彫刻のパスを確認します。

「フレーミング」を選択すると、デザインまたはファイルの外枠が表示されます。 「開始」をクリックすると、レーザーヘッドが動き始め、移動経路がこのタスクの彫刻範囲を示します。 開始点は、現在のレーザーノズルの位置です。 その経路は、 ステップで選択された「ジョブ原点」に依存します。中心が選択されている場合、開始点はデザインの中心に設定されます。中心は通常、ロータリー加工に使用されます。 位置が適切になるまで、レーザーヘッドを移動して彫刻範囲を調整できます。

⚠︎ エングレービング範囲やサイズに異常（短縮や伸長）が見られる場合は、以下の動画を参考に回転スケールの設定を調整してください。

ステップ20

彫刻位置を確認したら、素材に応じて適切な速度と出力のパラメーターを設定します。

ステップ21

ドアを閉めてタスクを開始します。

ステップ22

結果を確認してください。

#END
