説明:
システムで低流量が検出された場合にこのエラーが表示され、タスクが一時停止されます。
流量が低下するとレーザー管が高温で動作し、管の寿命短縮の原因となります。
以下の手順に従って問題のトラブルシューティングを行ってください。
考えられる原因
|
ステップ1 - 水位が80%あるか確認:
装置の水が不足している場合、流量が低下する可能性があります。
-
トルクスドライバーで背面の金属カバーを開けてください。

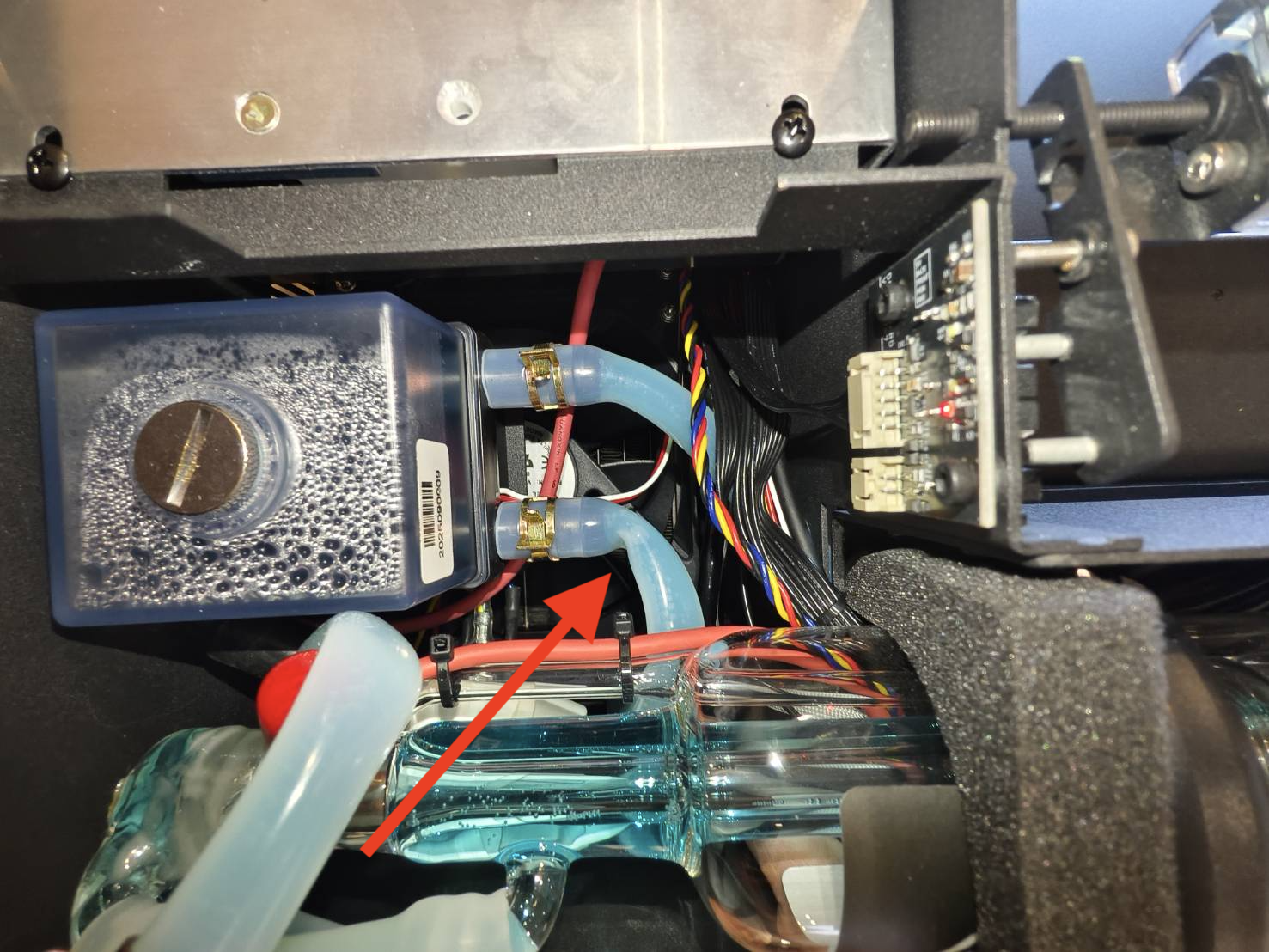

- 水位が80%あるか確認してください。
- ポンプに漏れがないか確認してください。
結果を確認し、次の操作を決定してください:
|
|
|

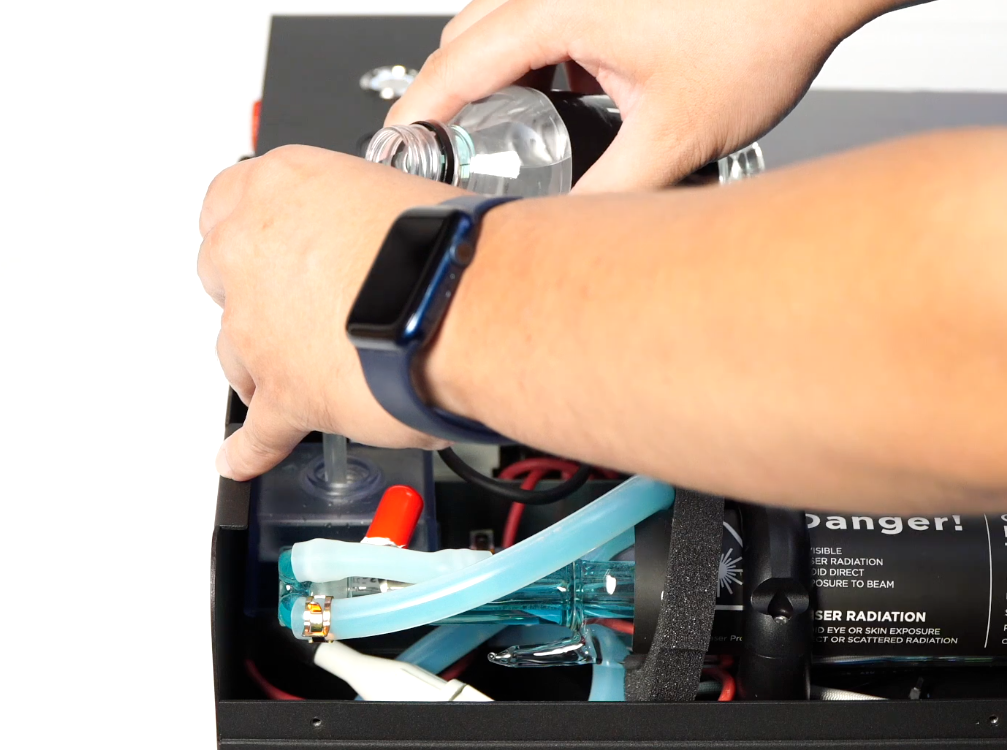

ステップ1.1 - 水を補充する:
- 下記リンクのビデオを参照して、ポンプに水を追加してください。
[4-8 冷却水の交換]
- 水を補充した後、任意のタスクを実行して問題が解決したか確認してください。
結果を確認し、次の操作を決定してください:
|
|
ステップ2 - 水がきれいか確認する:
汚れた水は水の流れに影響します。システム内の水がきれいであることを確認してください。
結果を確認し、次の操作を決定してください:
|
|
ステップ2.1 - 水を交換する:
- 下記リンクの動画を参照して、水を交換してください。
[4-8 冷却水の交換]
- 水を交換した後、任意のタスクを実行して問題が解決されたかご確認ください。
結果を確認し、次の操作を決定してください:
|
|
ステップ3 - 流速をテストする:
流速テストを実行し、値が正常範囲内であるかご確認ください。
(マシンパネル > マシン > ハードウェア設定 > 流速テスト)
[1.5L/min以上が正常値です。1.5L/min未満の場合は異常値です。]
結果を確認し、次の操作を決定してください:
|
|
ステップ4 - 水冷ホースの確認:
異常値が 0L/minより大きく1.5L/min未満の場合、システム全体は正常に動作していますが、流速が低すぎることを示しています。これは水冷ホースが曲がったり、ねじれたりしていることが原因の可能性があります。
-

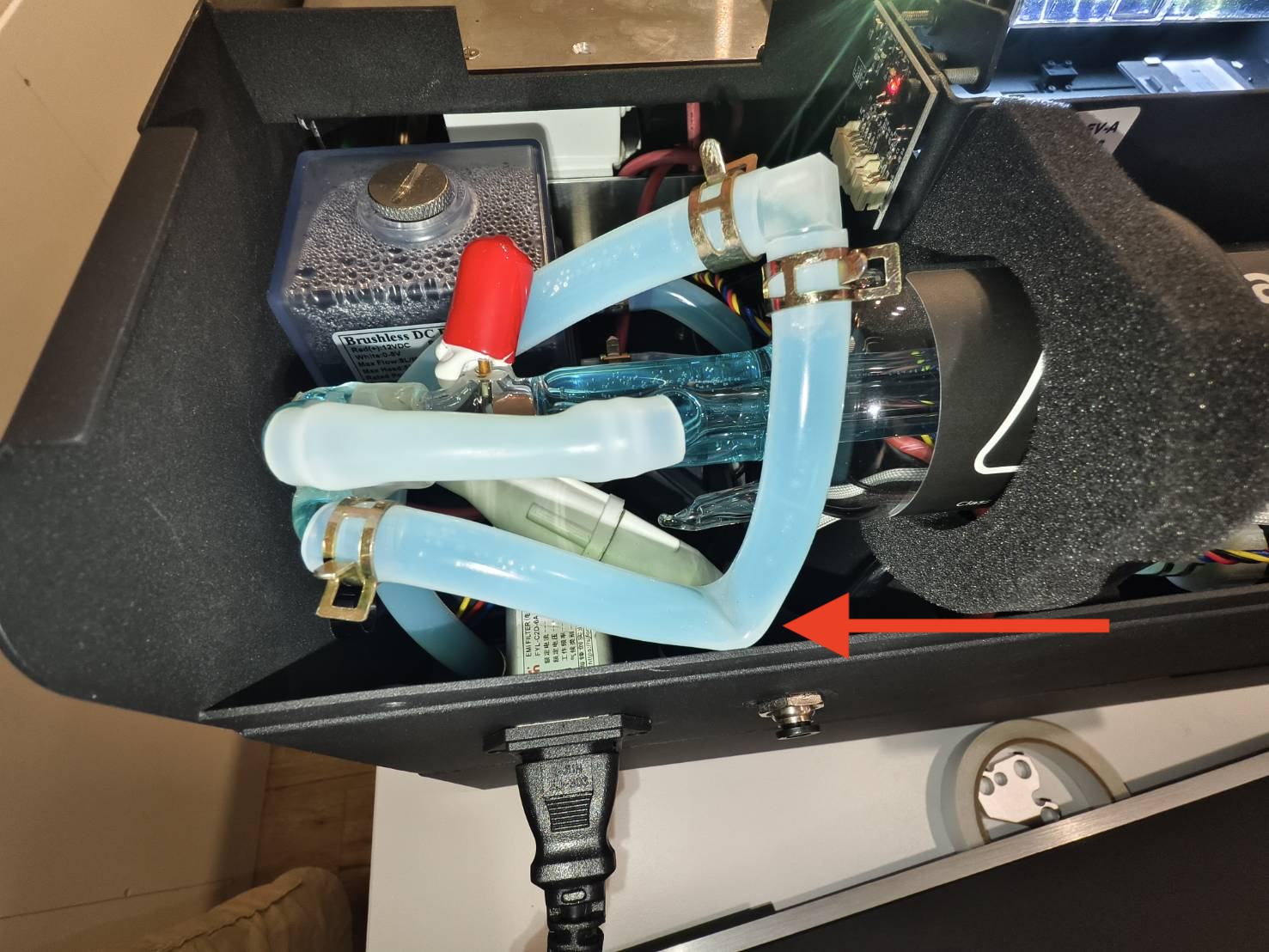

曲がったホース:(悪い例)
-
水冷ホースの点検方法については、以下の動画をご参照ください。
(動画では水冷ホースの確認箇所をご覧いただけます。)
結果を確認し、次の操作を決定してください:
|
|
|
ステップ5 - ウォーターポンプが作動するか確認する

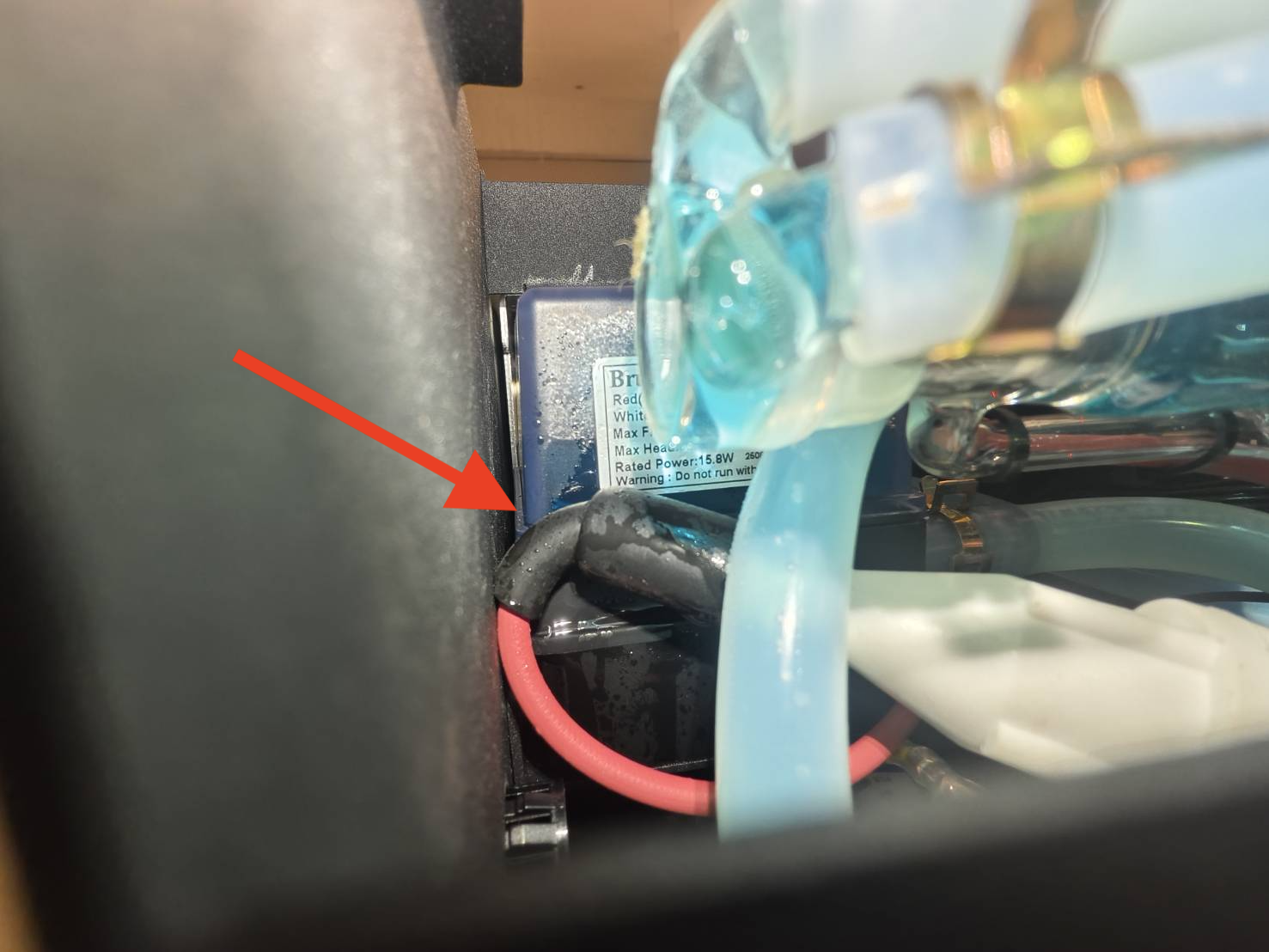

ウォーターポンプが正常に作動すると、タンク内の水が汲み上げられ、触ると振動を感じることができます
ウォーターポンプが正常に作動している場合、タンク内の水が循環し、ポンプに触れると振動を感じることができます。
-
確認方法:
(マシンパネル > コントロール > ポンプ > 背面のポンプを確認)
結果を確認し、次の操作を決定してください:
|
|
ステップ6 - ウォーターポンプを物理的に作動させる:
ウォーターポンプを作動させるために以下の操作を行ってください。
-
前面の金属カバーを取り外します。(機械の電源をオフにしてください)

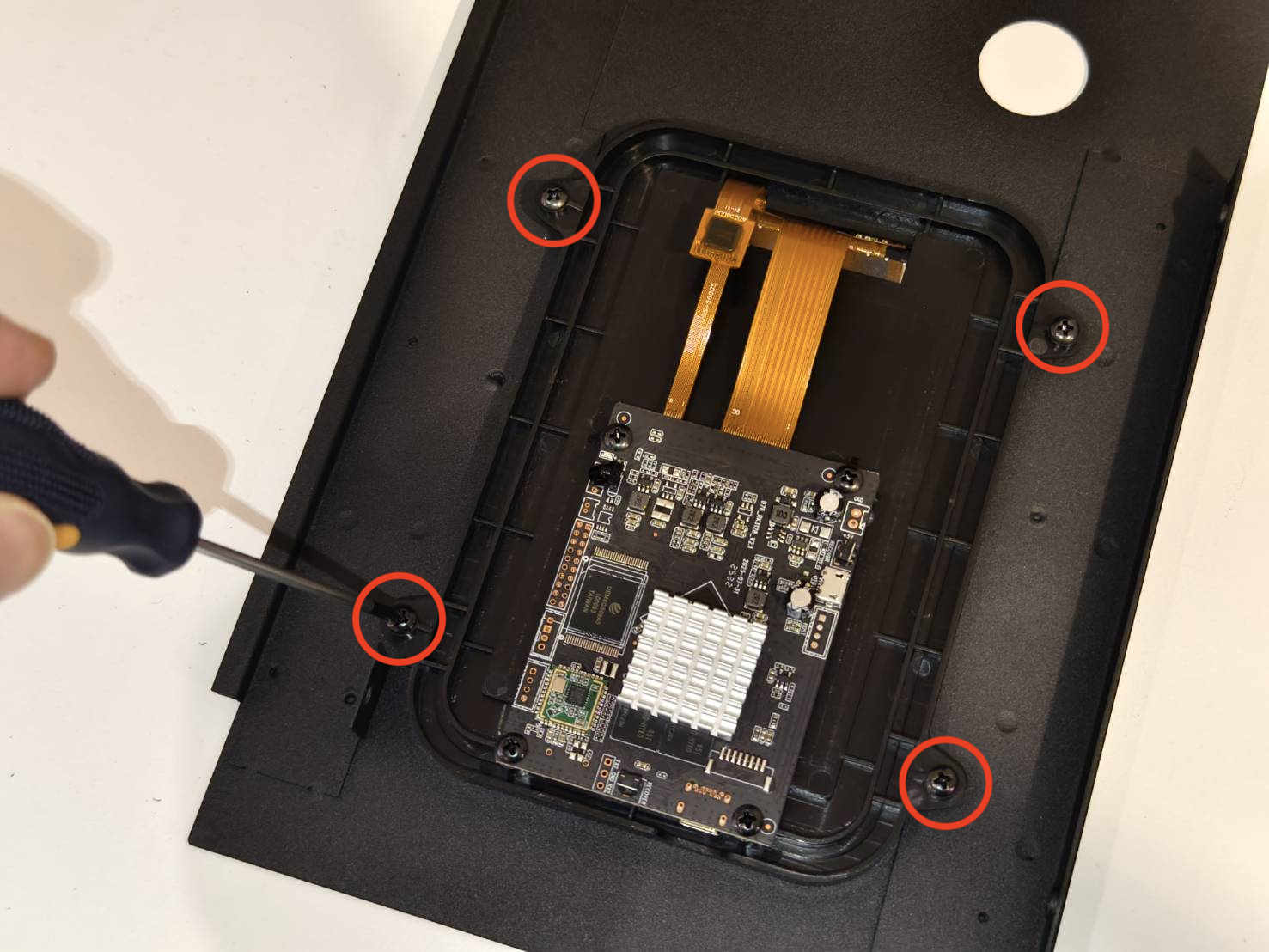

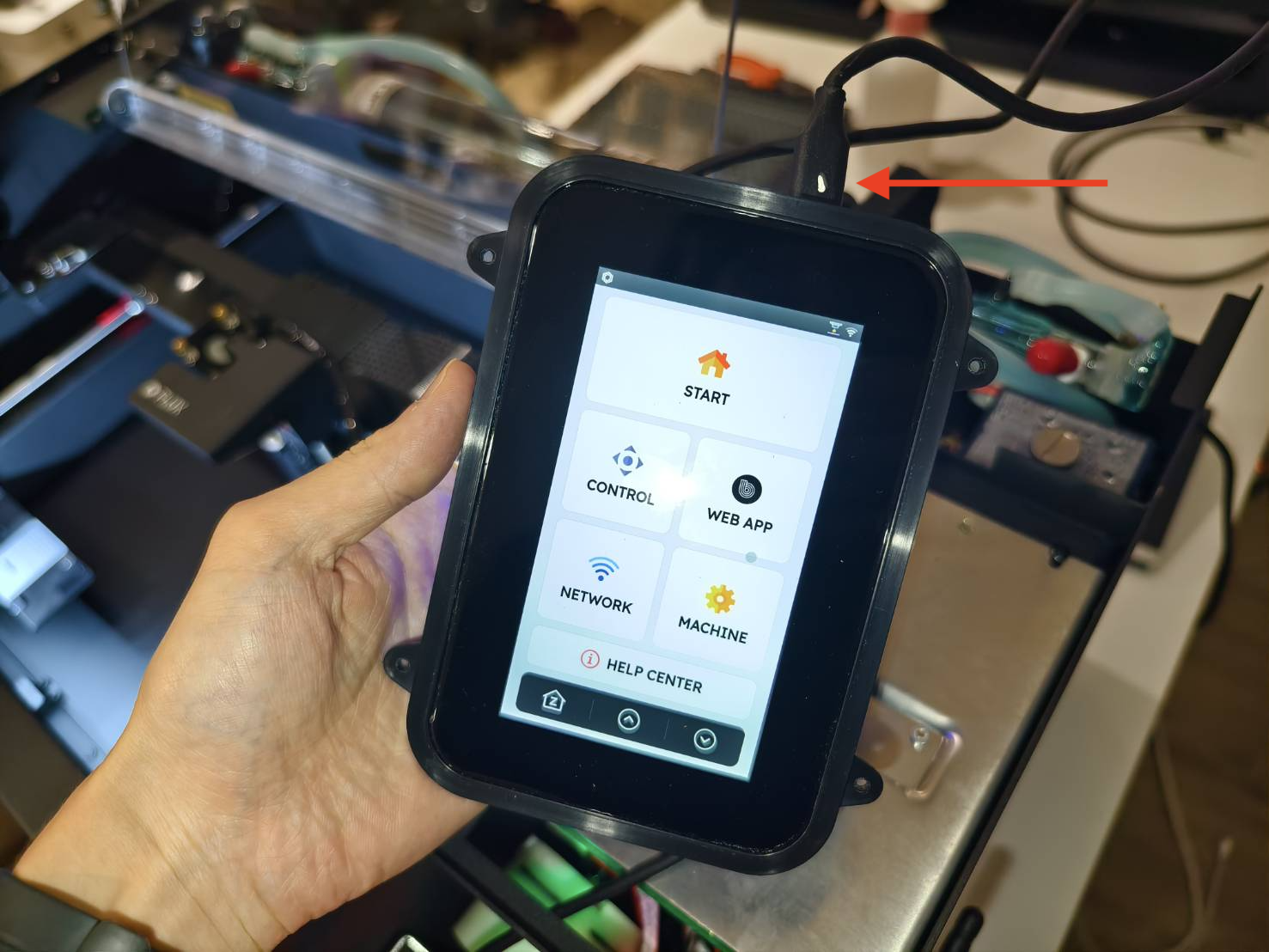

- スクリーンを取り外し、Type-CケーブルをRKボードに接続します。
(Make sure the white dot on the Type-C cable is facing up.)

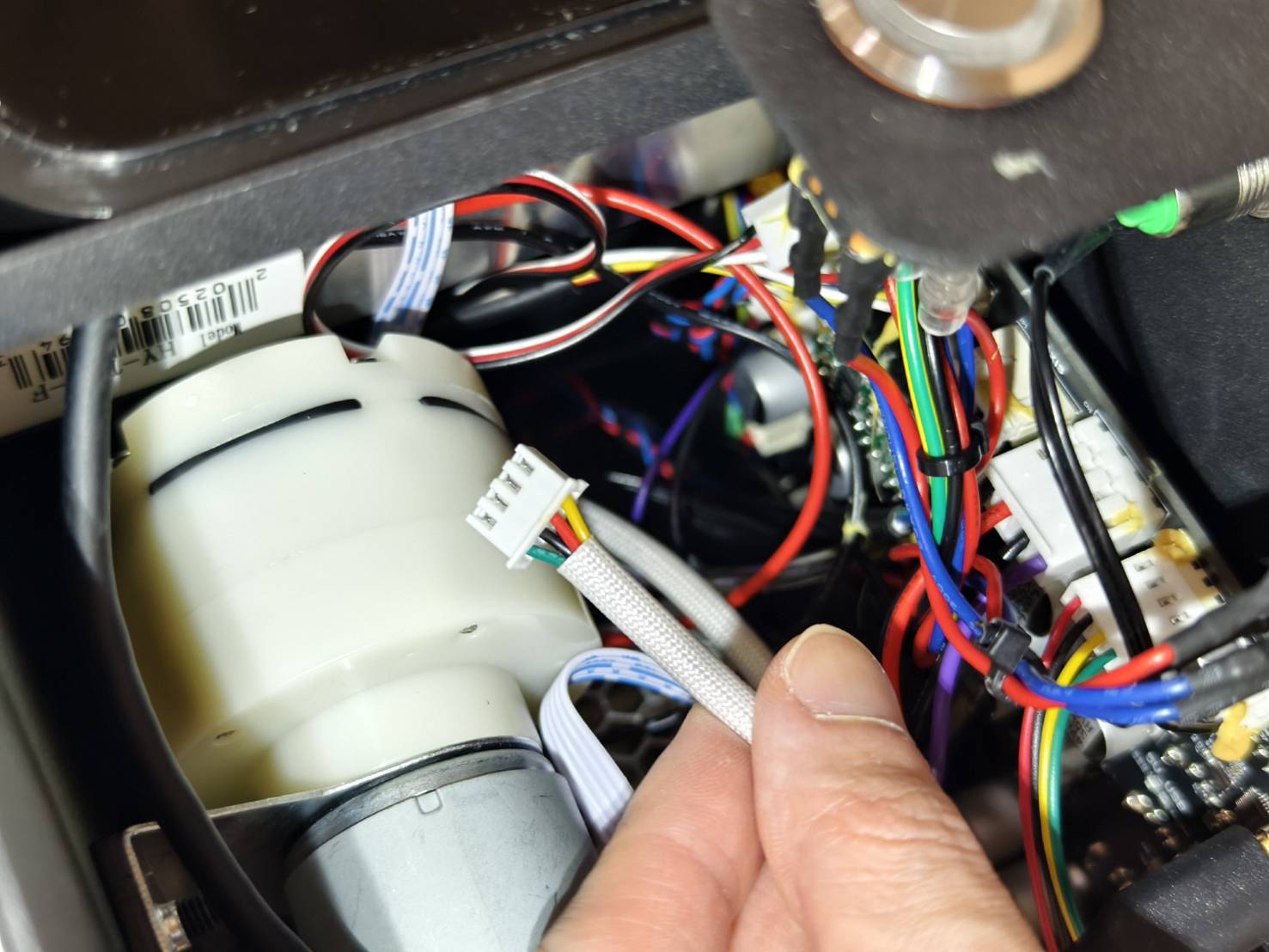

- 機械の電源を切り、ウォーターポンプのケーブルを抜き差ししてください。
(PCBボードが写真と異なる場合は、 配線図 を参照してください。)
-

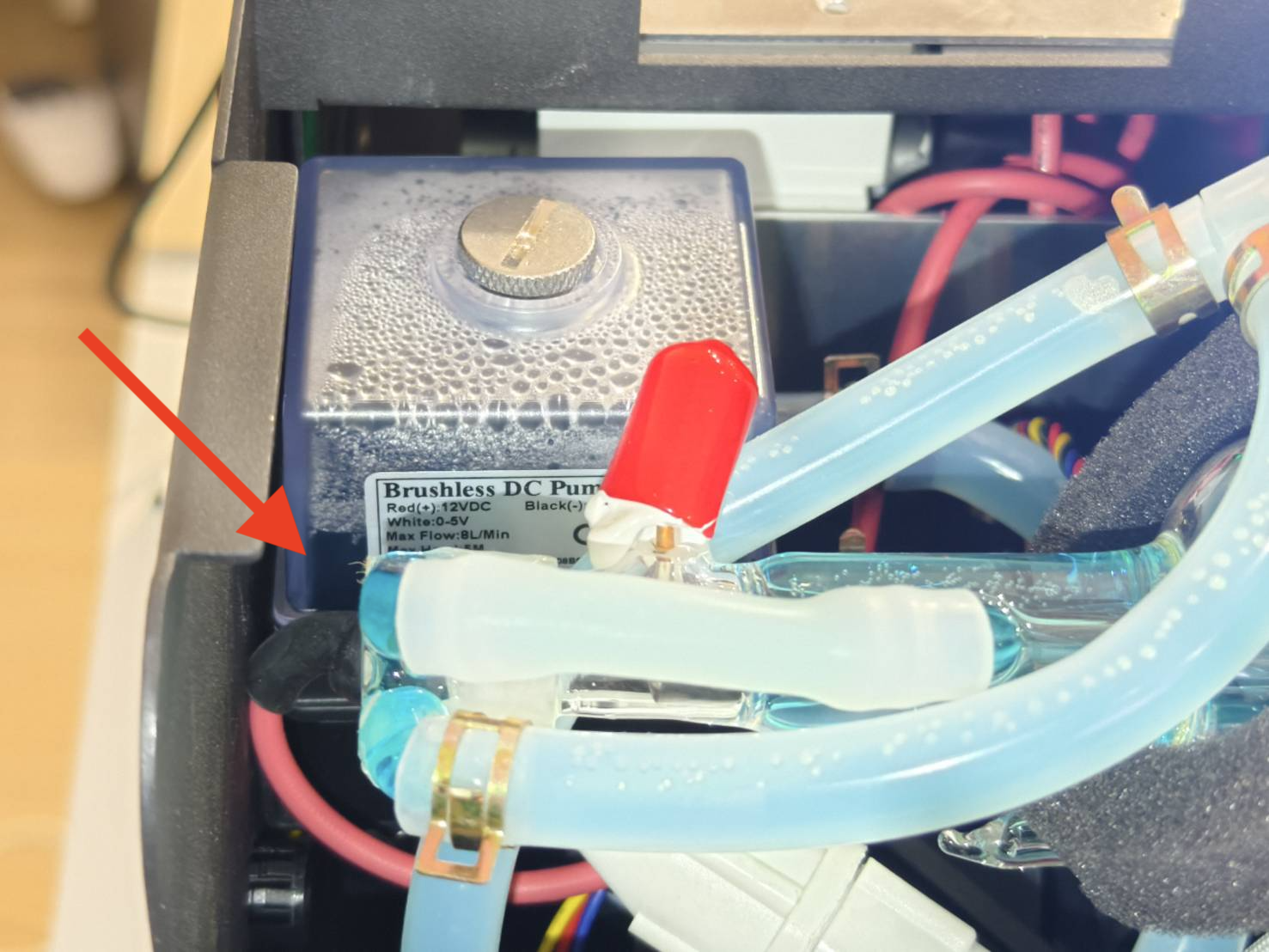

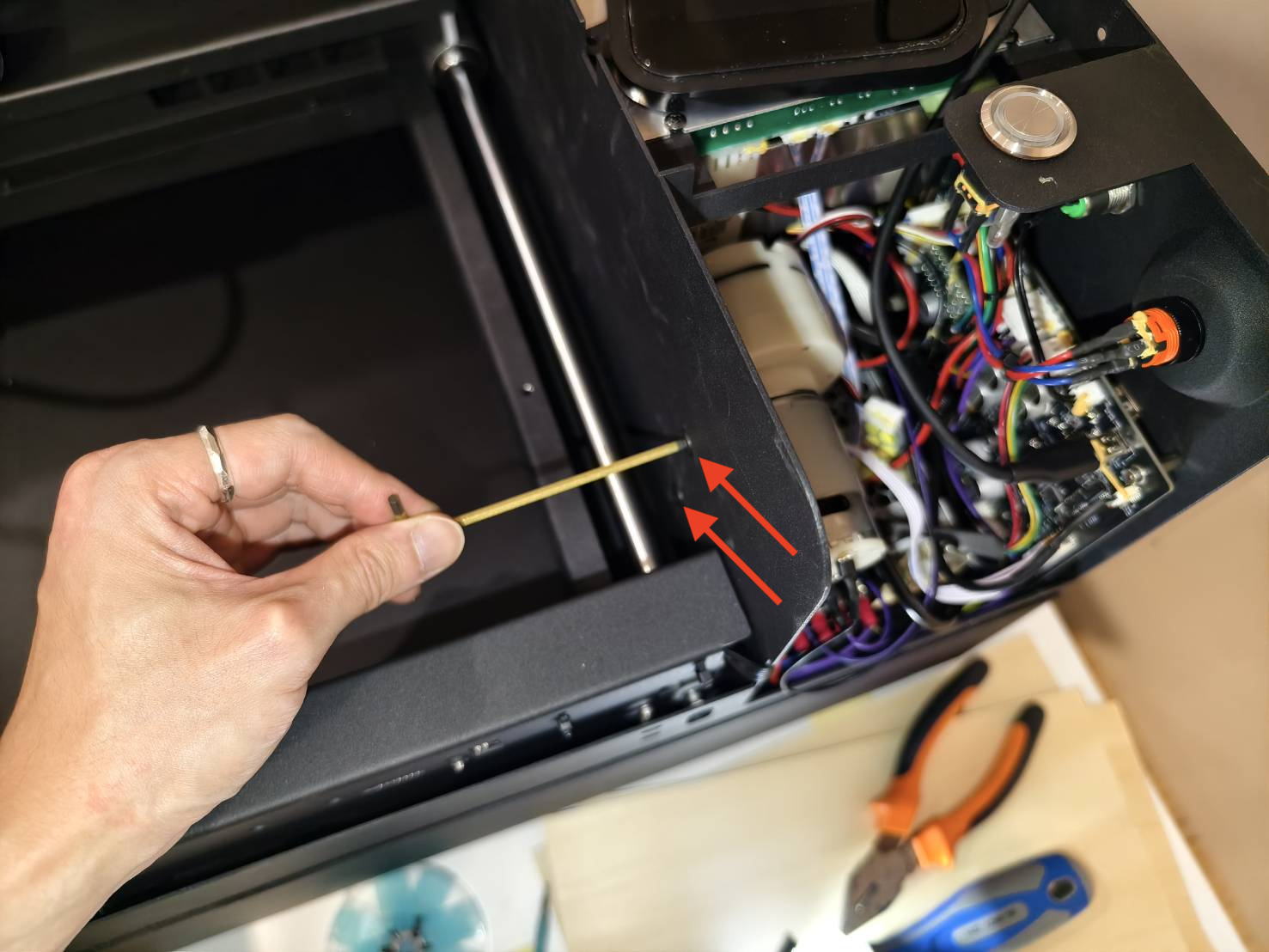

ウォーターポンプのキャップを開け、六角レンチまたは棒状の工具を使用して、ポンプ内部の小型タービンに到達してください。手動で回転させてみてください。この目的は、タービンが固着している場合に解放することです。
- 機械の電源を入れ、ウォーターポンプが作動するか確認してください。

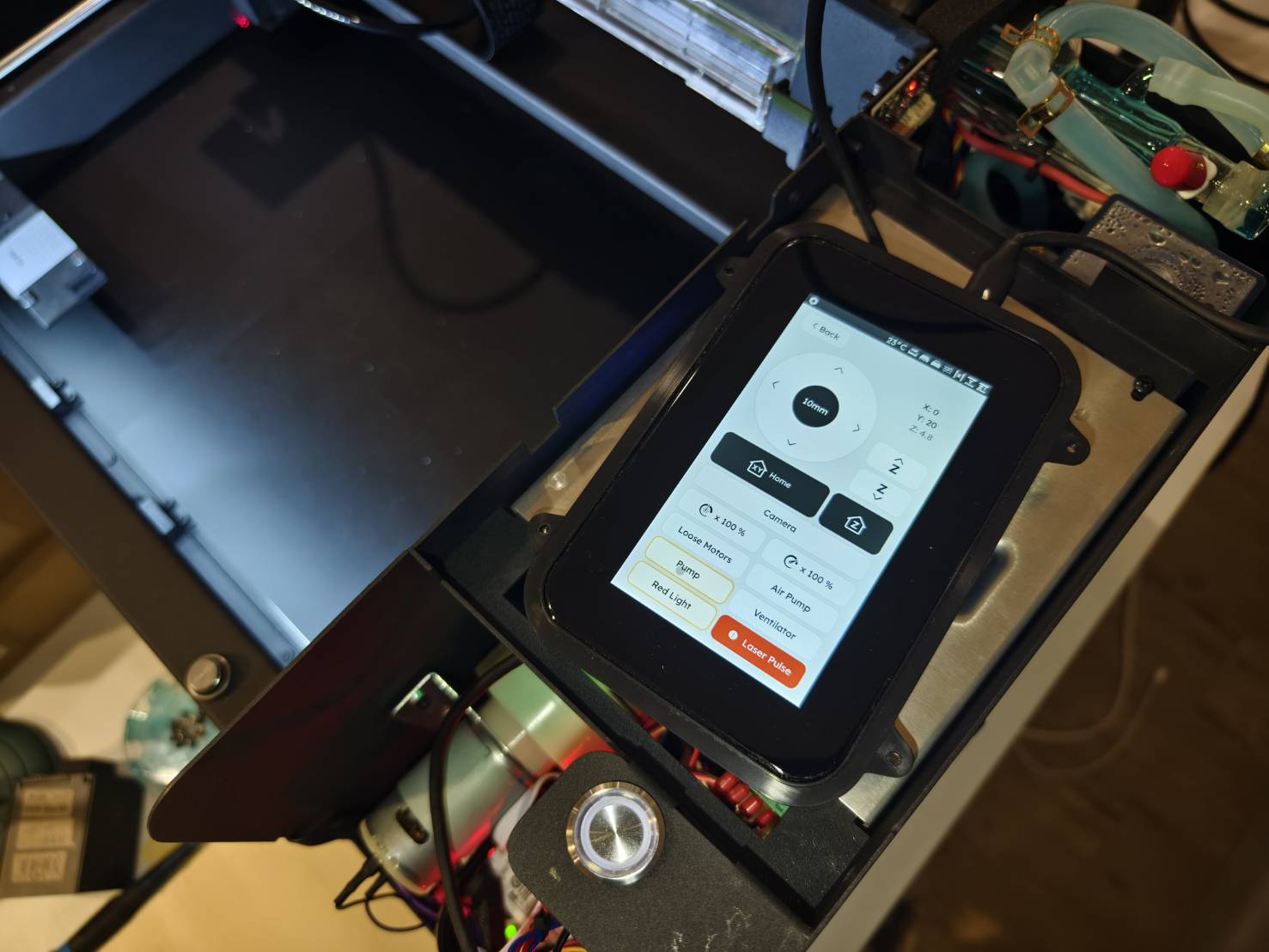

(マシンパネル > コントロール > ポンプ > 背面のポンプを確認)
結果を確認し、次の操作を決定してください:
|
|
ステップ7 - フローセンサーのケーブルを再接続:
流速不良は、フローセンサーの接続不良が原因の可能性があります。
-
前面の金属カバーを取り外します。(機械の電源をオフにしてください)
すでに取り外している場合は、この部分をスキップしてください。
- スクリーンを取り外し、Type-CケーブルをRKボードに接続します。
(Make sure the white dot on the Type-C cable is facing up.)
-

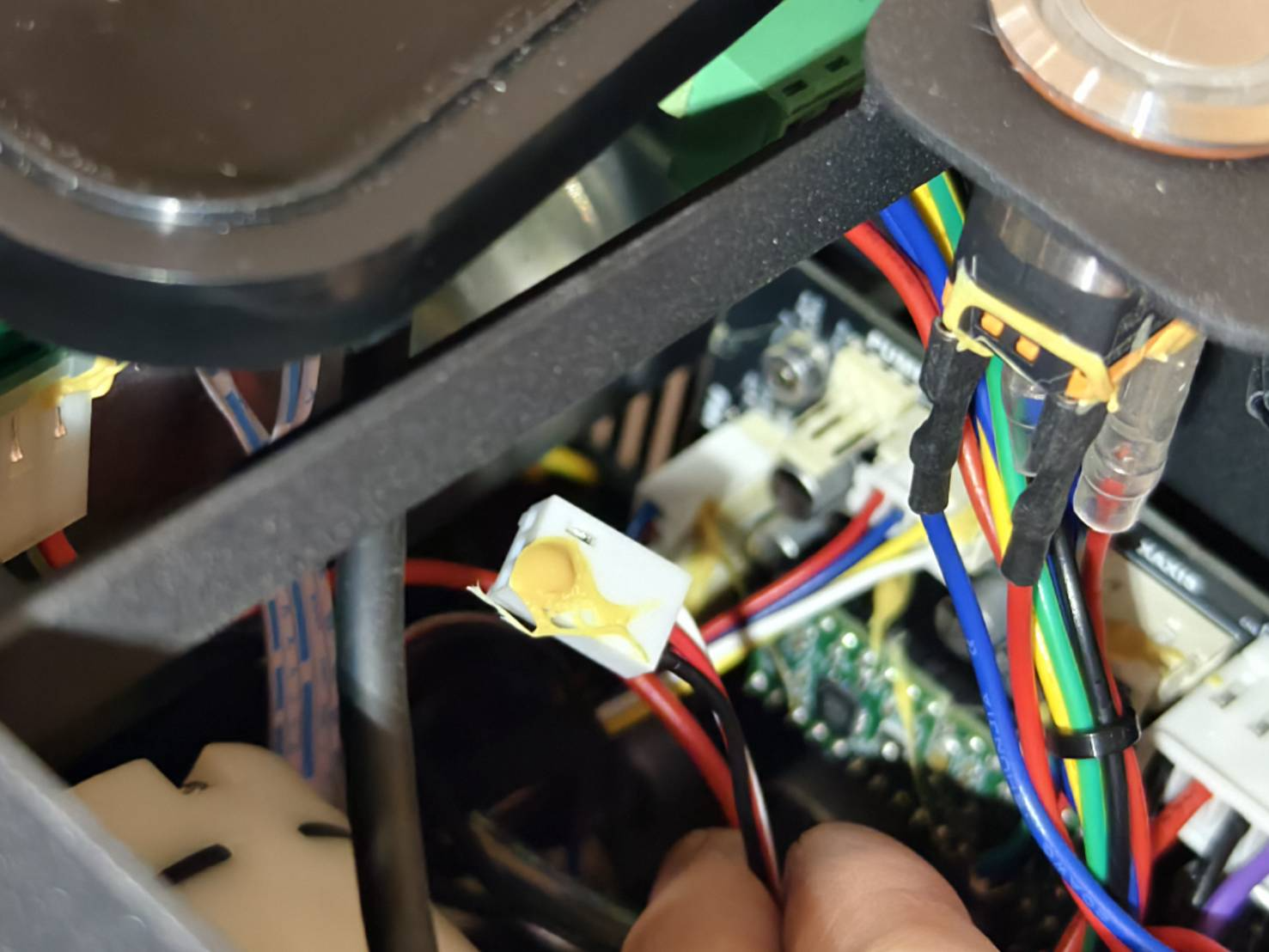

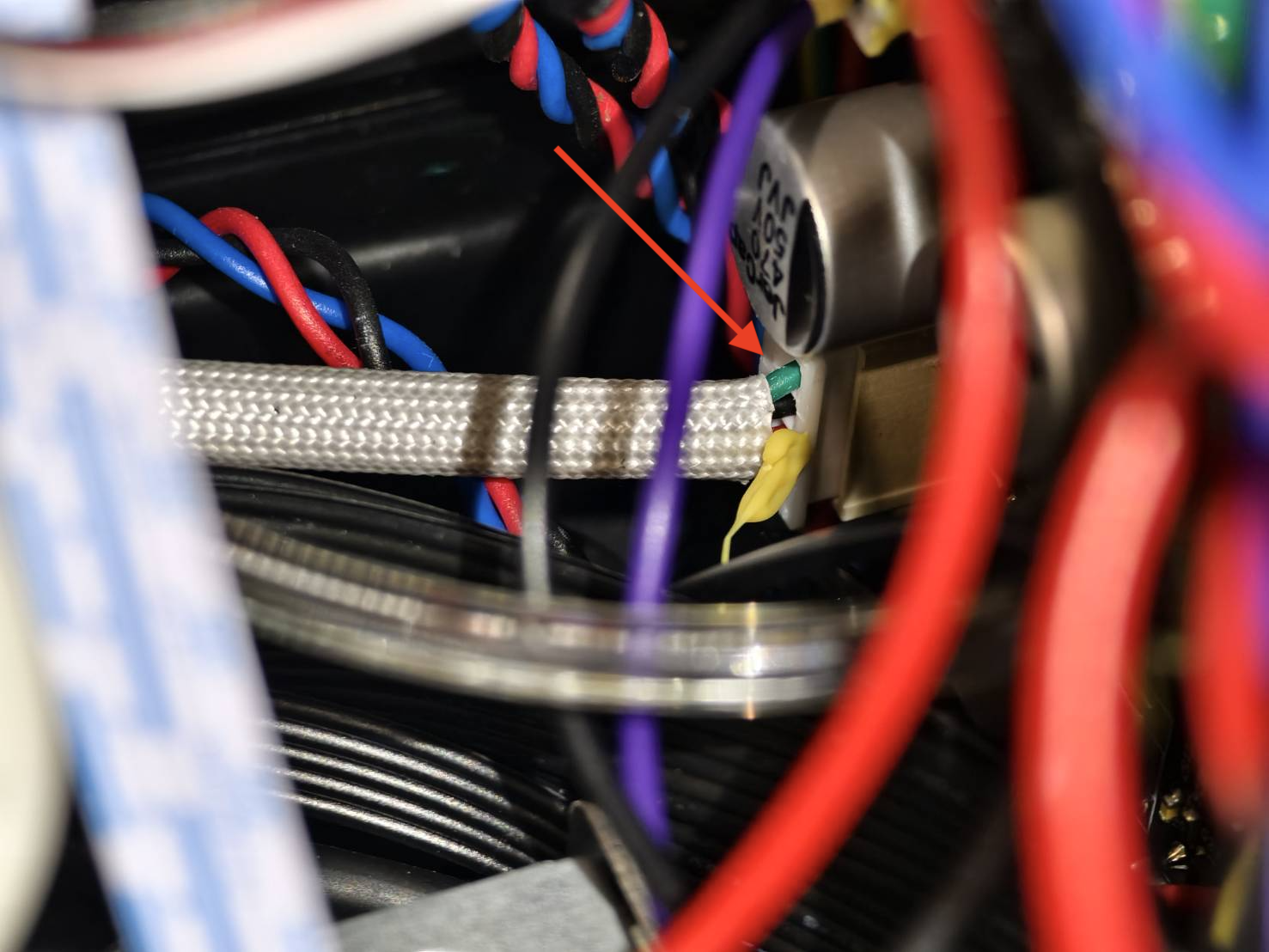

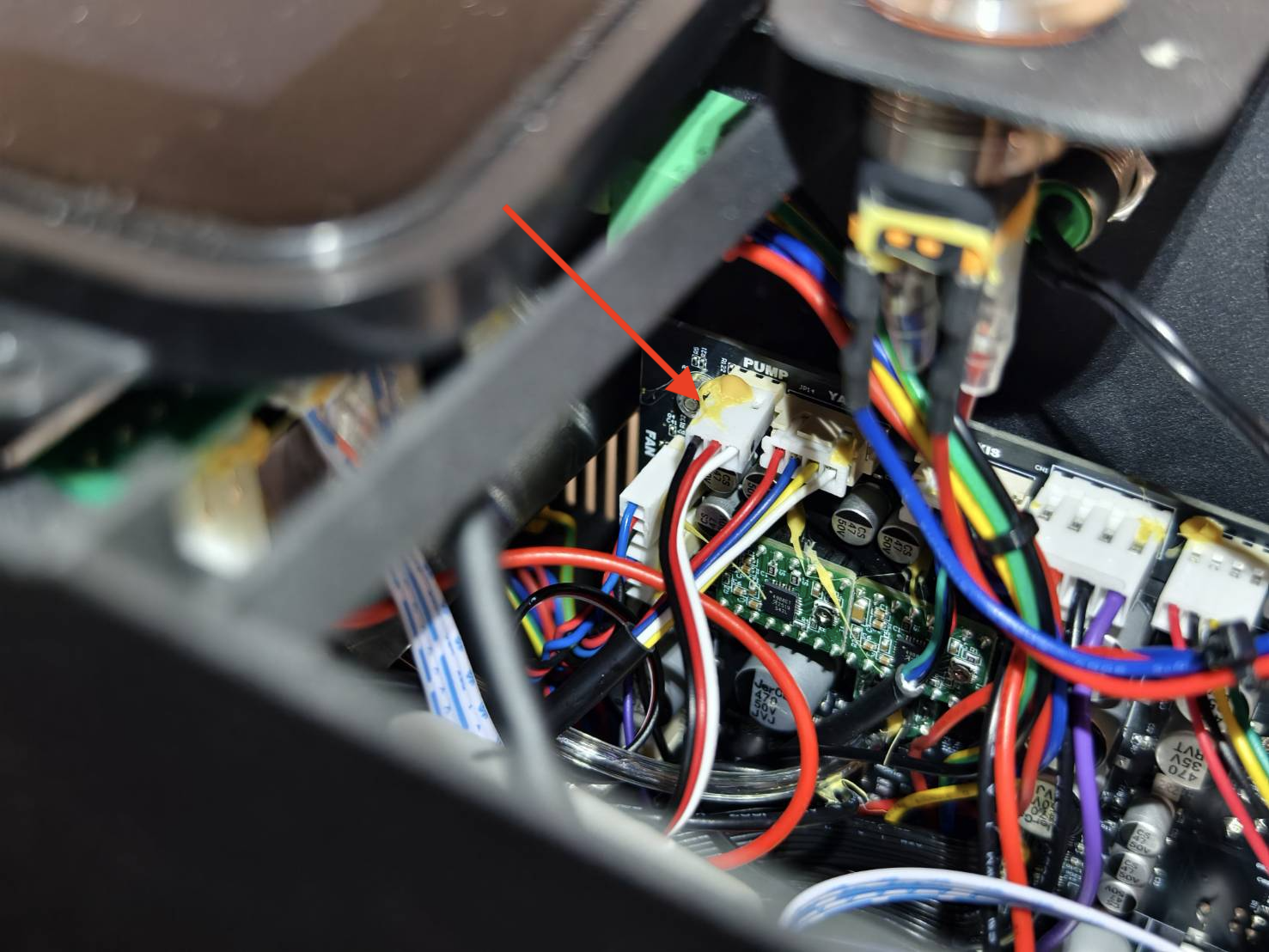

メインボード上のフローセンサーのケーブルを再接続してください。
(PCBボードが写真と異なる場合は、 配線図 を参照してください。)作業が困難な場合は、エアポンプを取り外すと作業が容易になります。
- 再接続完了後、 流速テストを実行して動作状況を確認してください。
( ステップ3)
結果を確認し、次の操作を決定してください:
|
|
ステップ8 - ファームウェアの再更新
- ファームウェアを安定版に再アップデートしてください。
(これはファームウェア関連の問題かハードウェア関連の問題かを判定するためです。)
4-7 ファームウェアアップデート
- アップデート後、再度流速テストを実行してください。
( ステップ3)
結果を確認し、次の操作を決定してください:
|
|
ステップ9 - 地域販売店またはFLUXサポートへの報告:
- 以下のリンクの手順に従って、地域販売店またはFLUXサポートに問題を適切に報告してください。 [カスタマーサービスへのお問い合わせ]
*本記事で収集した機器の問題を示す写真や動画などの情報は、販売代理店またはFLUXサポートと共有していただく必要があります。
