自動對位功能 (Beta)

什麼是自動對位？

如何進行自動對位？

準備：將材料放置在工作區域上，並確認以下幾個注意事項：

• 確保材料和背景無痕跡或髒污。
• 確保材料與背景色對比明顯：淺色材料放置在蜂巢版或黑色紙張上，深色材料放置在白色紙張上，以利識別。
• 一次只放置一種材料，並且材料的形狀、大小和顏色需一致。
• 確保每個材料之間至少保持 5mm 的間距，以確保形狀清晰。

如何正確放置材料

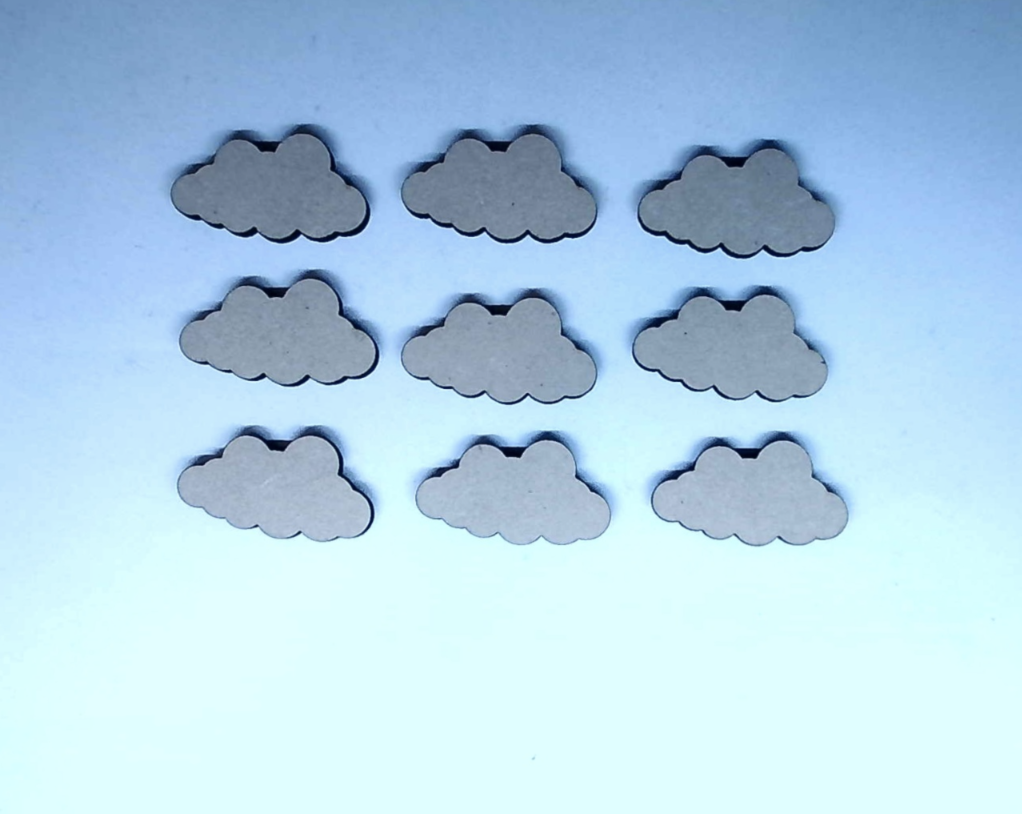

	✅ 除了材料外，照片中沒有其他髒污或形狀 ✅ 只放置同樣形狀、顏色的材料 ✅ 保持一定間距，整齊擺放

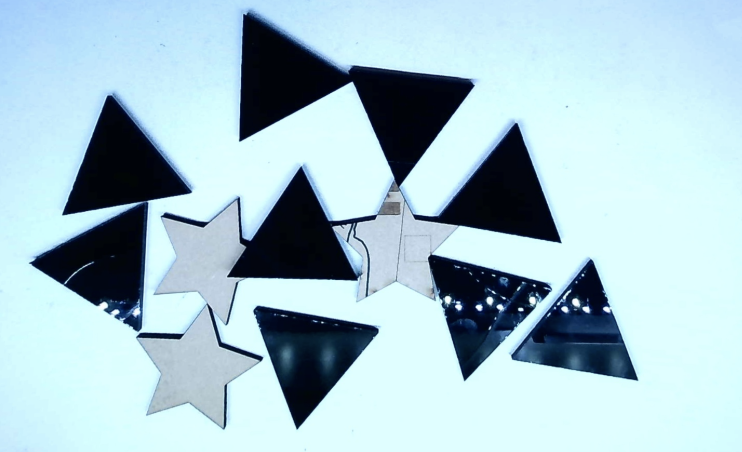

	❌ 材料或背景有髒污 ❌ 一次放置多個形狀的材料 ❌ 材料沒有保持間距、重疊擺放

執行對位 (2.4.9版本之前)

1. 執行相機預覽，相機預覽範圍需包含欲對位的材料

2. 將圖稿物件放置在其中一個材料上。

• 將圖稿物件放置在其中一個材料上，位置需重疊於材料上。

3. 執行自動對位

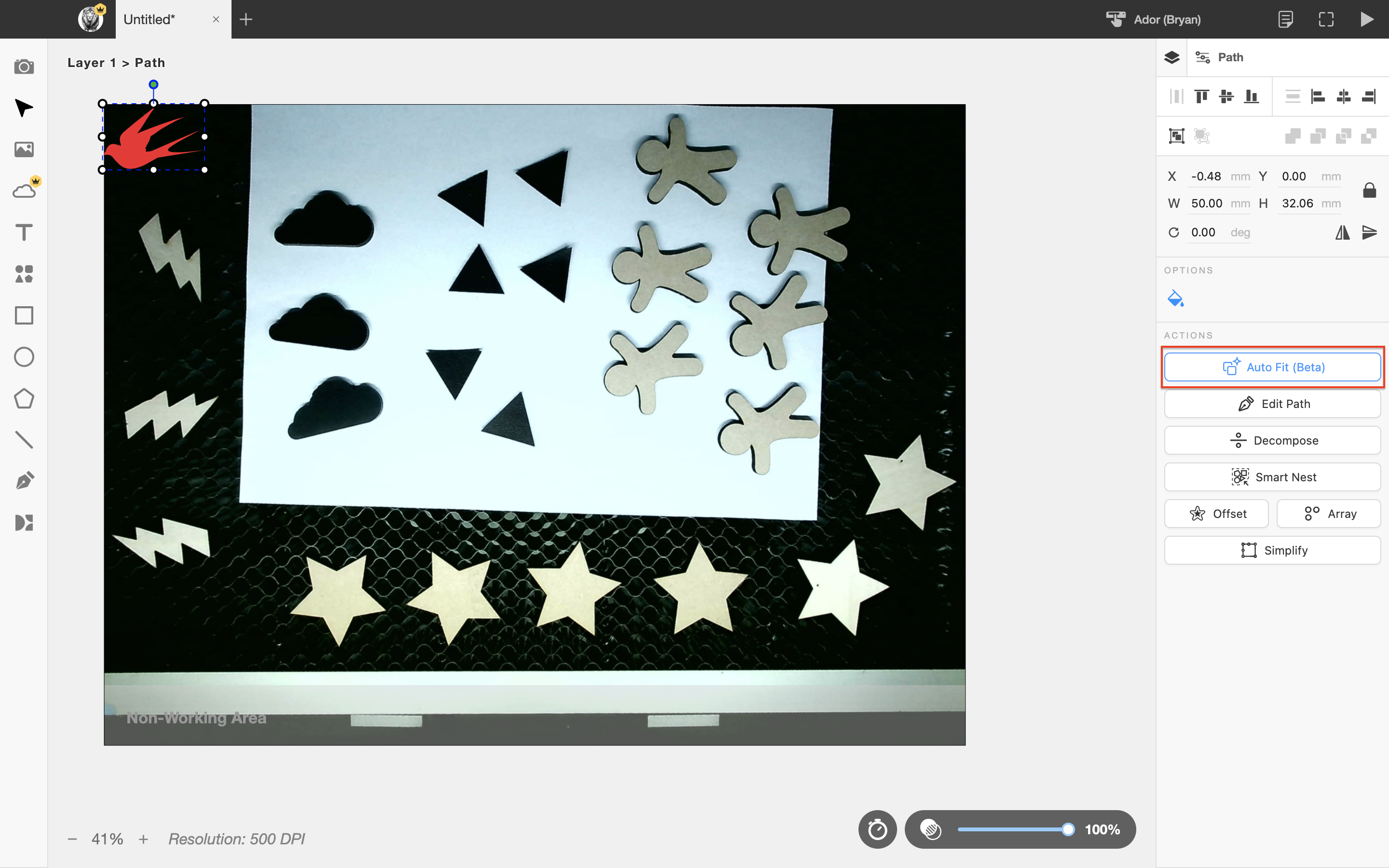

• 選擇已正確放置在材料上的物件 > 點擊右側物件面板上的「自動對位」按鈕 > 點擊「確認」。

執行對位 (2.4.9版本之後)

1.  執行相機預覽，相機預覽範圍需包含欲對位的材料。

2. 選擇任一圖稿，點擊右側物件面板上的「自動對位」按鈕。

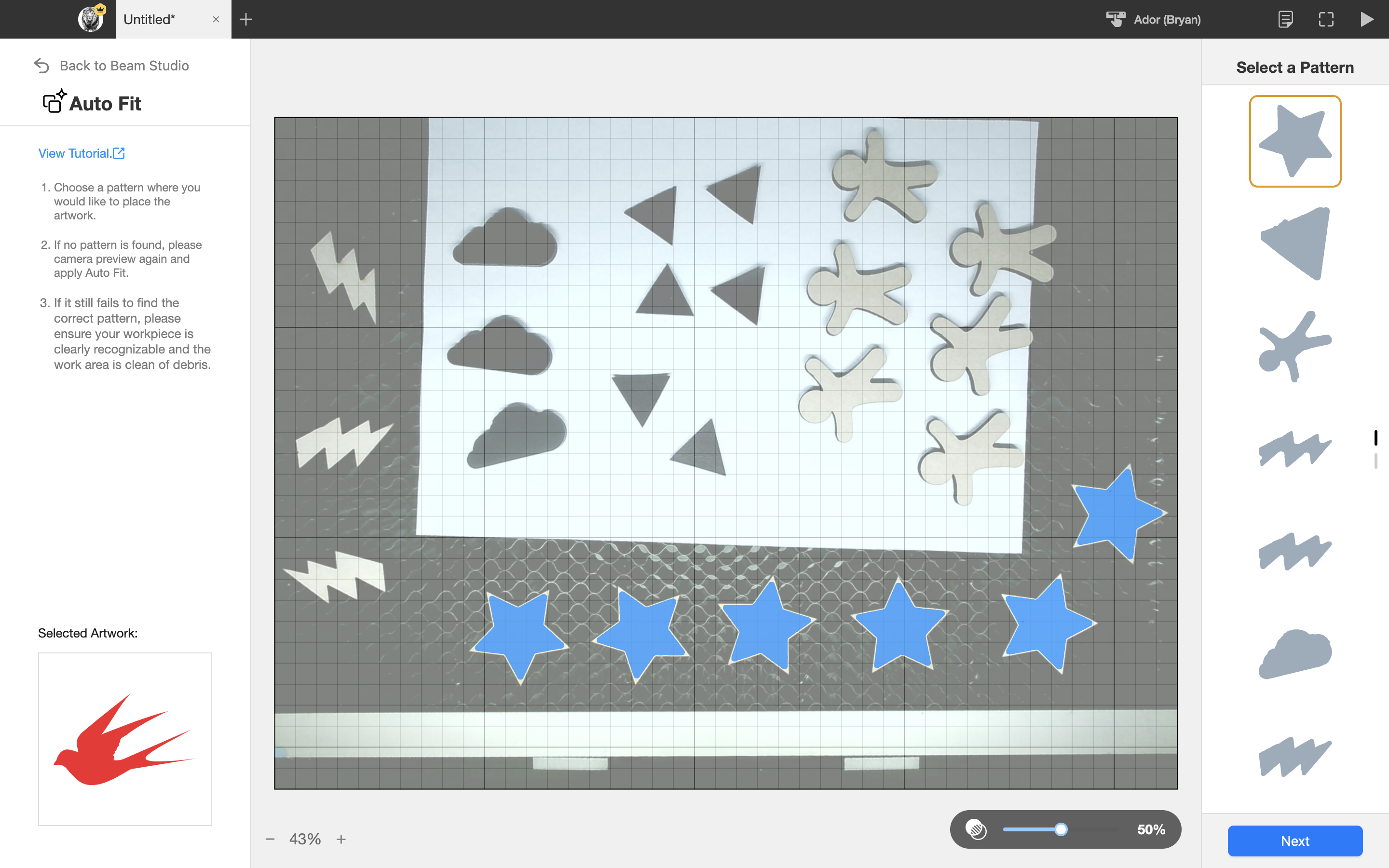

3. 待系統辨識後會跳出自動對位視窗，視窗內右側為辨識出來的形狀，可點擊任一形狀，並從左側視窗確認匹配的工件是否為所有需對位的工件。

• 若有部分工件沒有與所選形狀匹配，則表示該工件在相機預覽中形狀匹配率不足，建議您可以調整工件位置後再次相機預覽，並重新從步驟 1 開始執行。
• 工件可能會被辨識出不止一個形狀，您可以選擇與實際輪廓較接近的形狀即可。

4. 選擇形狀後，點擊「下一步」。

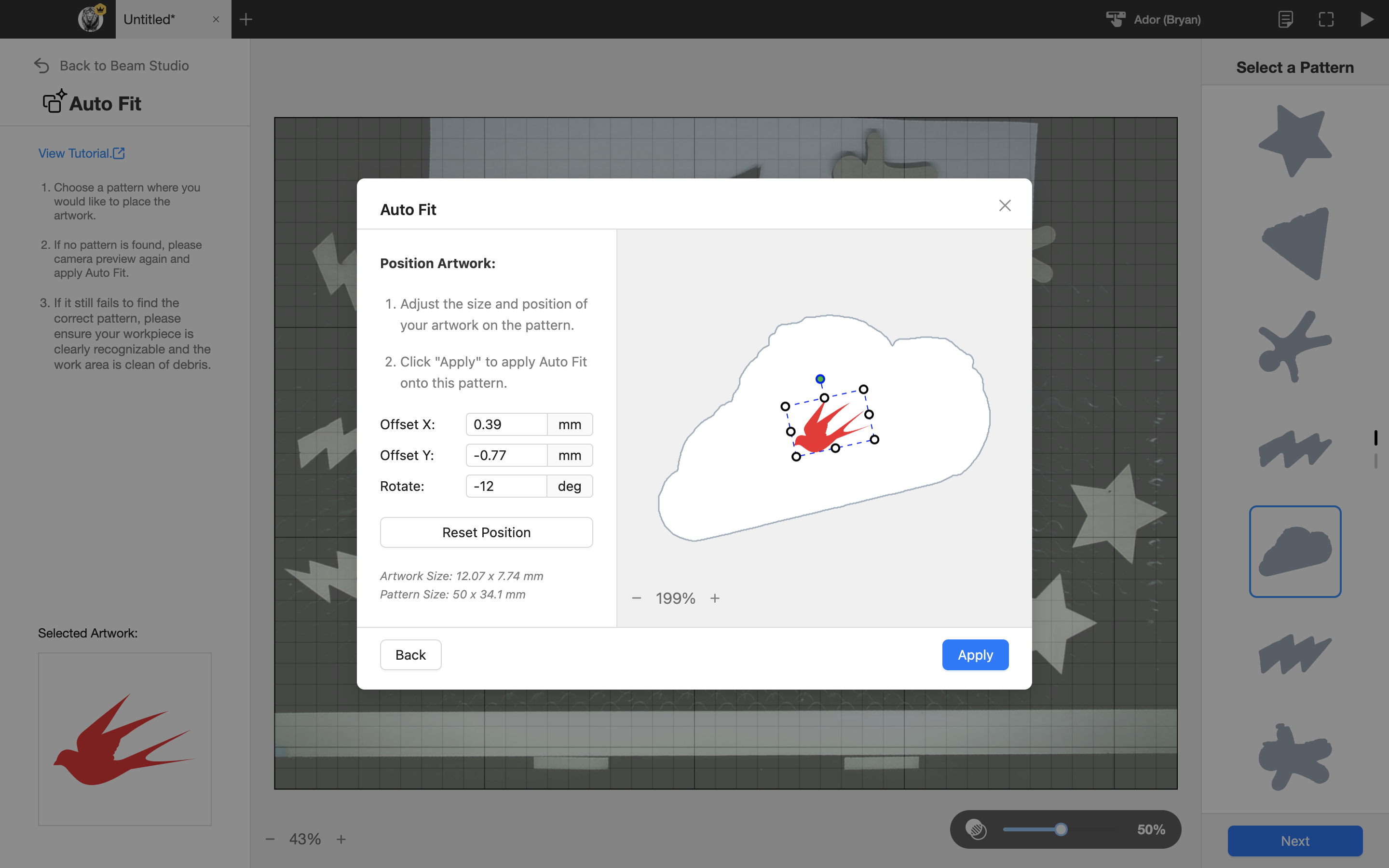

5. 調整圖檔在此形狀上的位置與角度，按下「套用」以套用結果

請注意：辨識出的形狀會有些微內外偏差，自動對位後請再次檢查所有雕刻物件的位置是否正確。

可能造成自動對位失敗的原因

1. 使用可能反光的材料（如壓克力）：

若使用可能反光的材料且靠近光源時，可能會產生明顯的反光。導致輪廓難以辨識。

建議使用不易反光材料當作背景，且將材料稍微遠離光源，放置在偏中位置，減少反光面積。

2. 相機預覽中材料上有明顯陰影

例如 Ador 用戶，若將材料靠近室內光源時，厚度較厚的材料可能產生陰影，影響材料形狀辨識的準確性。

建議可以將材料盡量置於 Ador 工作區域中央，減少陰影產生。

3. 相機拼接落差 (如 B 系列機器）

相機拼接的每塊單位周圍可能出現陰影和拼接落差，導致辨識上的誤差。

建議在相機預覽時確認是否存在拼接落差較大、圖形破碎的部分，必要時重新進行相機預覽。

請注意：自動對位功能在部分難以判斷的圖形上可能會稍微有角度誤差，自動對位後請再次檢查所有雕刻物件的位置是否正確。
