4-16 進階相機校正

 請確保您的 Beam Studio 以及 Beambox II 韌體皆已更新至最新版本。

說明

本文將引導您完成進階相機校正的流程。

何時需要進行進階相機校正
1. 當系統被重新燒錄過時。
2. 當相機模組被更換或移動過時。

步驟1 - 確認 Beam Studio 及 韌體版本

所需軟體版本：Beam Studio2.4.4以上版本。

所需韌體版本：6.0.6以上版本。

步驟2 - 前置準備

請準備以下材料：

1. A4 白紙一張或一塊同尺寸的淺色木板。
2. 下載並列印 校正棋盤圖 至另一張 A4 白紙上。
   然後將棋盤圖貼在平整且堅硬的表面（例如木板或壓克力板）上，以避免因表面不平造成校正失敗。

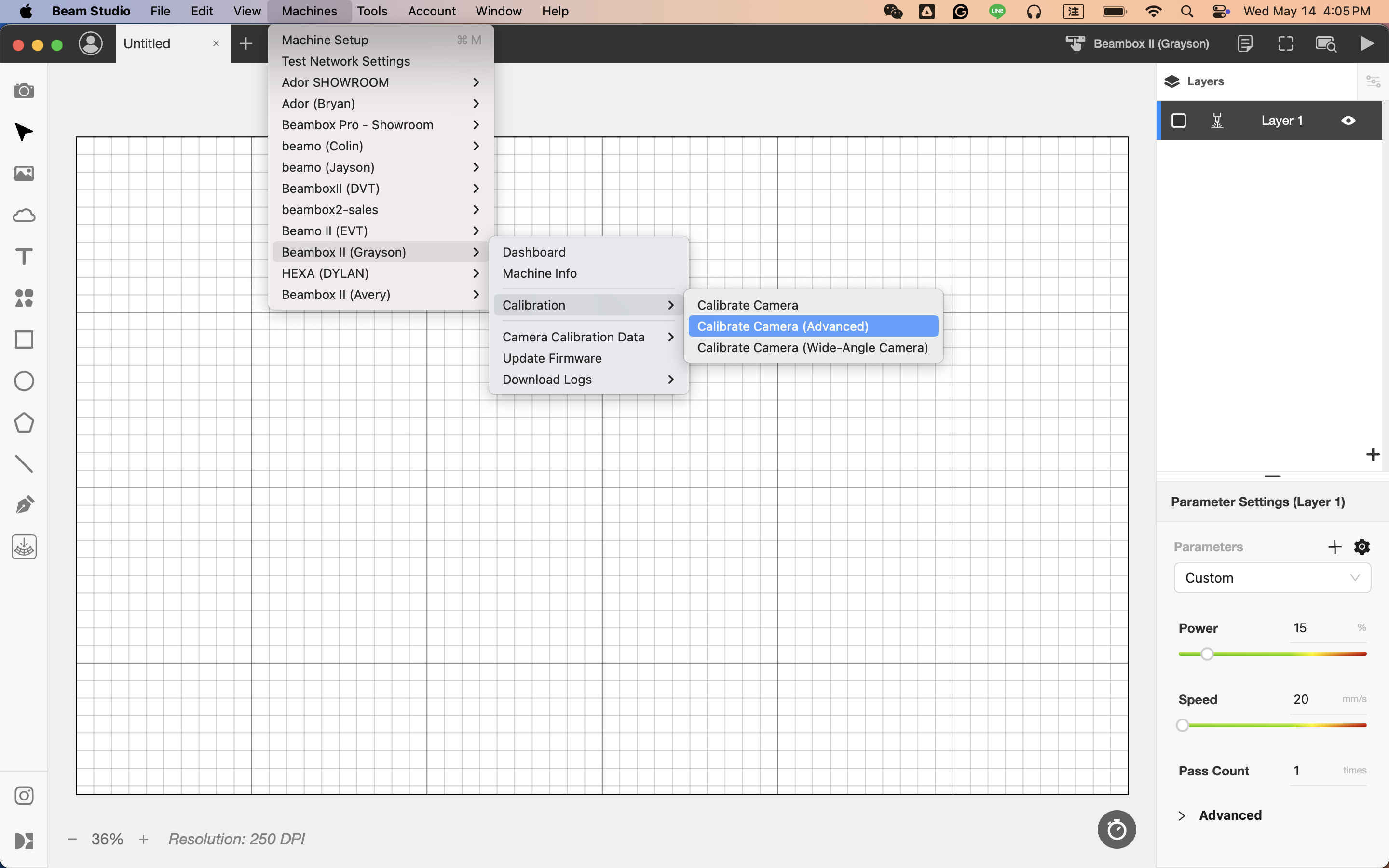

步驟3 - 開始進階相機校正

選擇您欲使用的機器名稱後，點選「進階相機校正」。

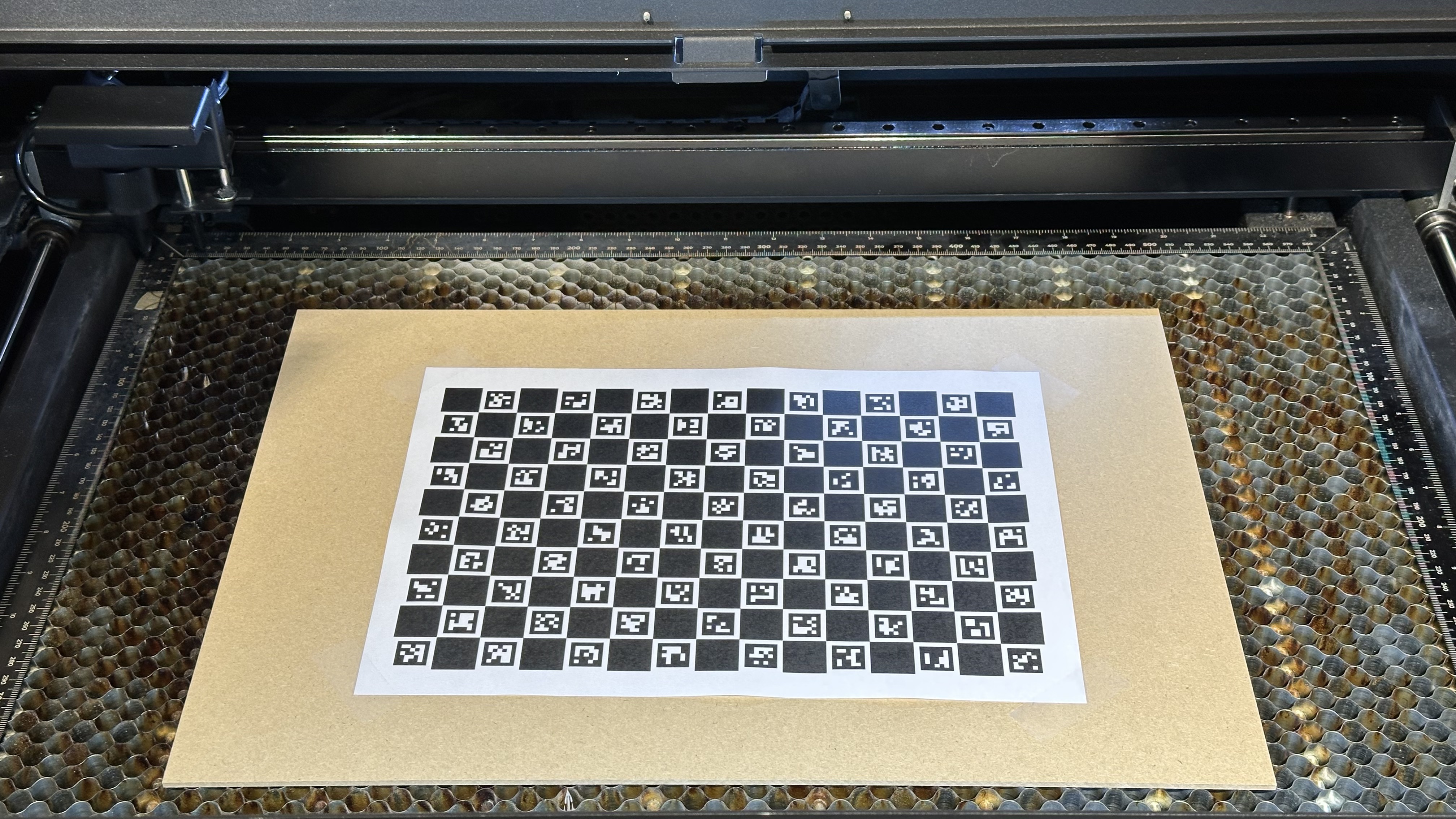

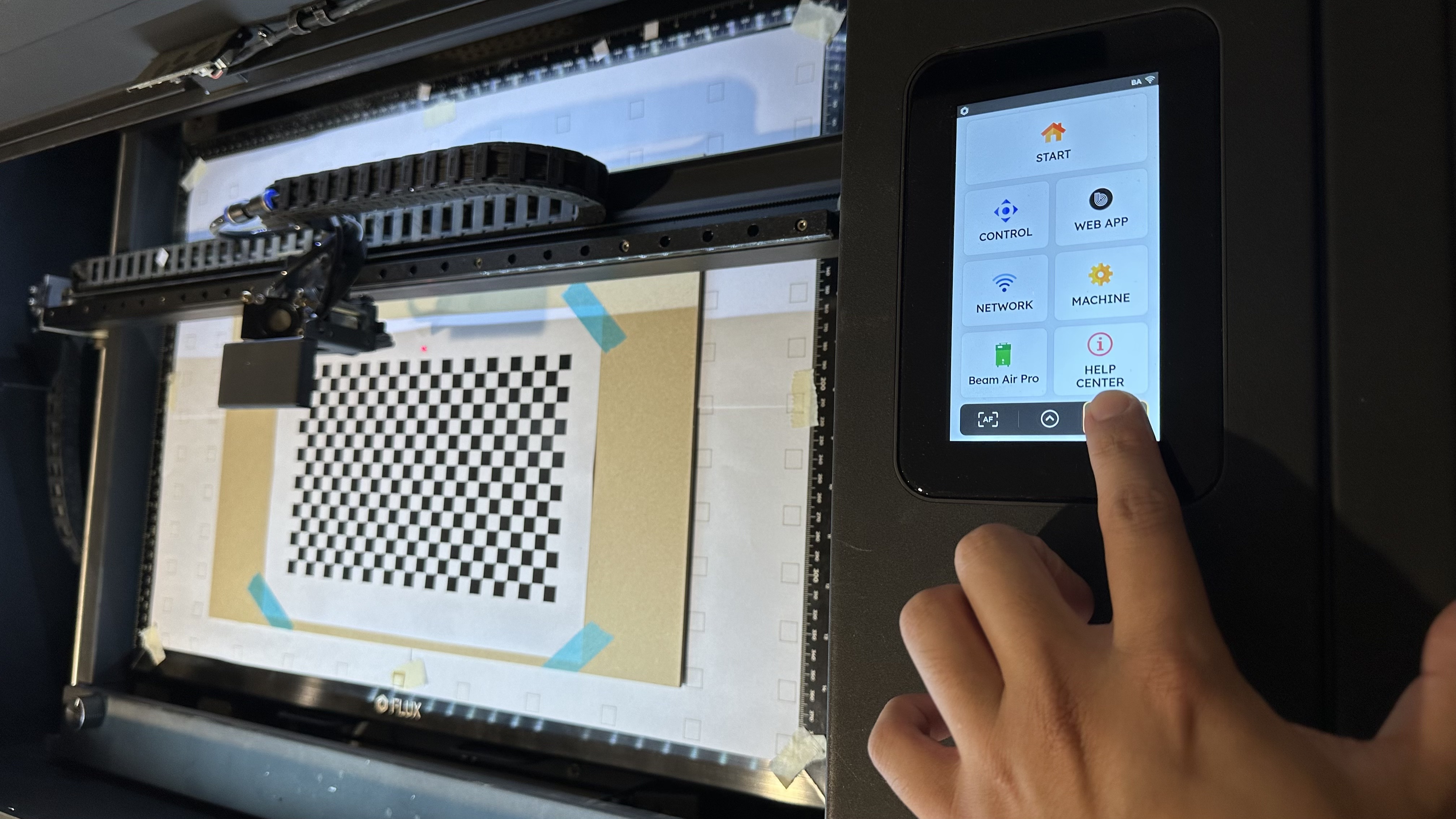

步驟4 - 放置棋盤圖

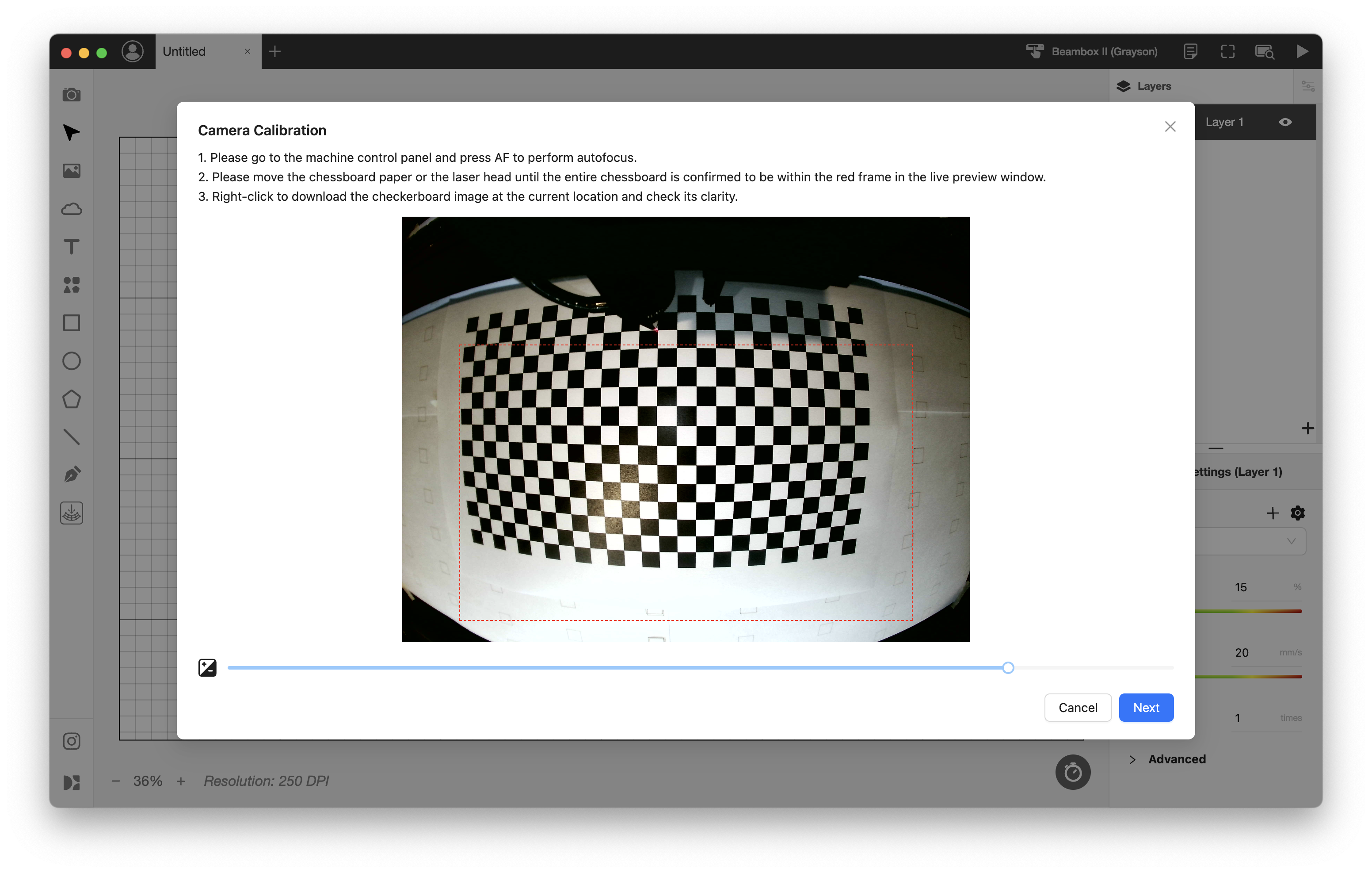

步驟5 - 將棋盤圖移動至紅框內

將棋盤圖移動至紅框中後，點選下一步開始校正。

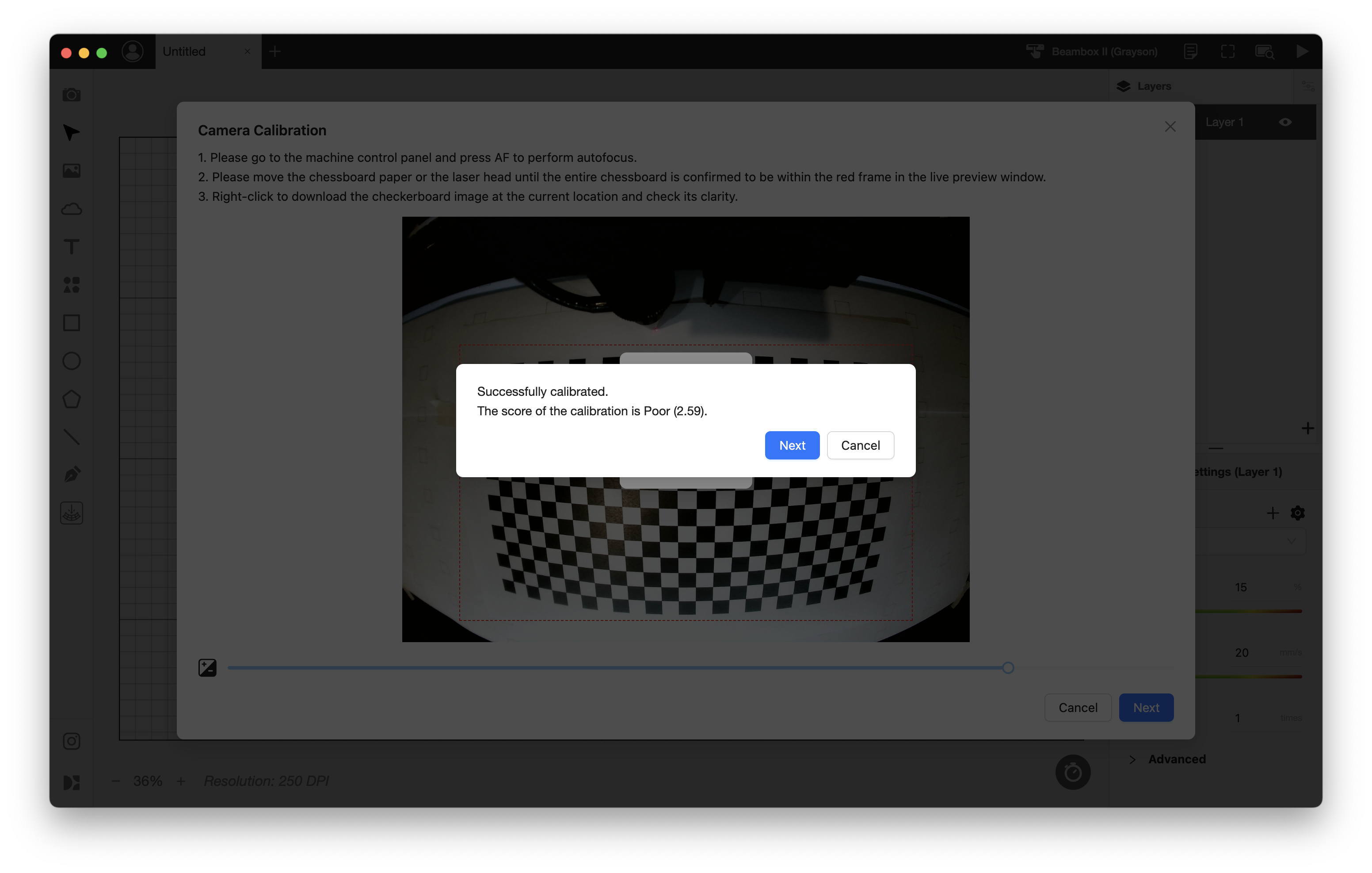

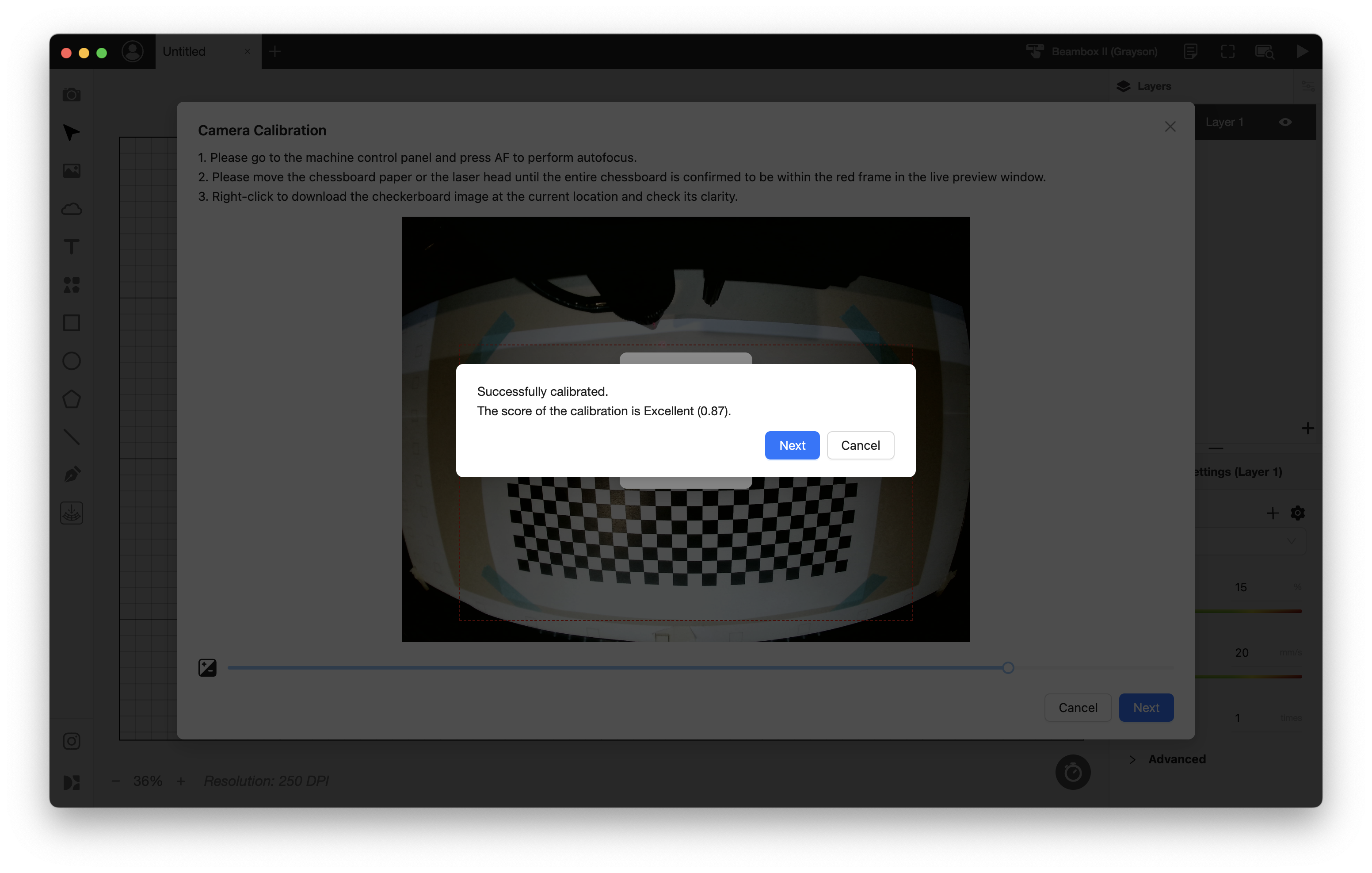

步驟6 - 檢查分數

若分數偏低，請將平台下移後重新校正，直到分數為 Excellent。

步驟7 - 放置白紙

將一張乾淨的 A4 白紙放置於工作區中央，並使用膠帶黏貼四個角固定。

步驟8 - 繪製校正圖案

點選「開始雕刻」，繪製校正圖案。

步驟9 - 對齊標記點

請放大縮小並調整曝光，讓紅色標記點精準對齊繪製出來的八個點。

若標記點出現在白紙之外，如下圖所示，請依下列步驟進行調整：

a. 拖曳畫面框，讓八點圖案置中後重新拍照。

b. 手動調整所有標記點。
請依照下圖標示的順序對應：

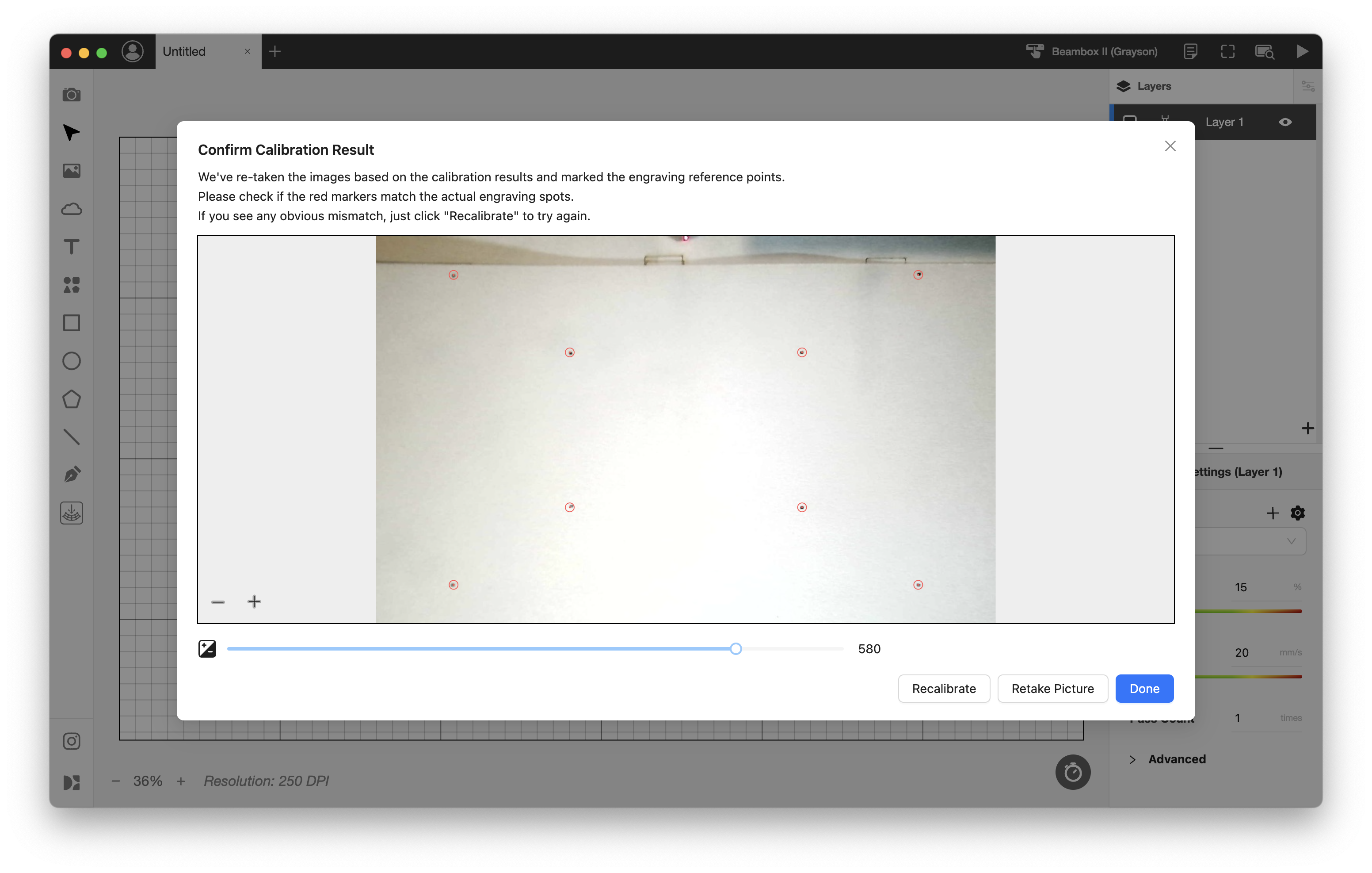

步驟10 - 確認校正結果
