4-14 紅光光路調整

說明

本文將指導您如何調整紅光的路徑以對準雷射光路。

何時需要校準紅光？

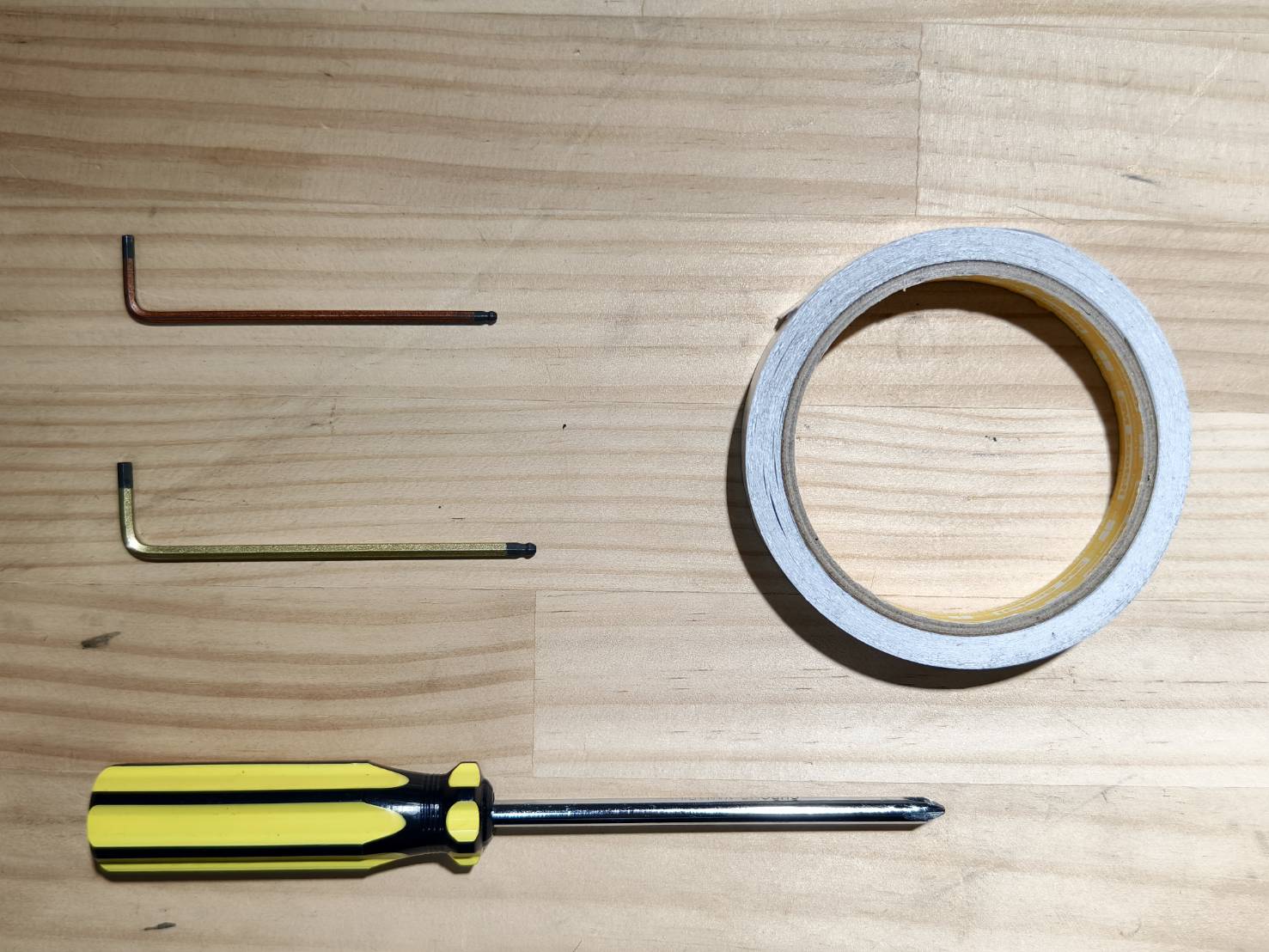

工具

請準備以下工具：

步驟 1

請先熟悉如何安全地進行脈衝操作。

A. 開啟機器。 B. 關閉門蓋。 C. 進入動作模式並等待歸零程序完成。      （確保門蓋、後蓋和底部圖示都呈關閉狀態，否則將無法進行脈衝操作。） D. 找到脈衝按鈕。 E. 按一下 = 一次脈衝，按兩下 = 兩次脈衝，依此類推。 ⚠︎ 請務必在門蓋和後蓋關閉時進行脈衝。

步驟 2

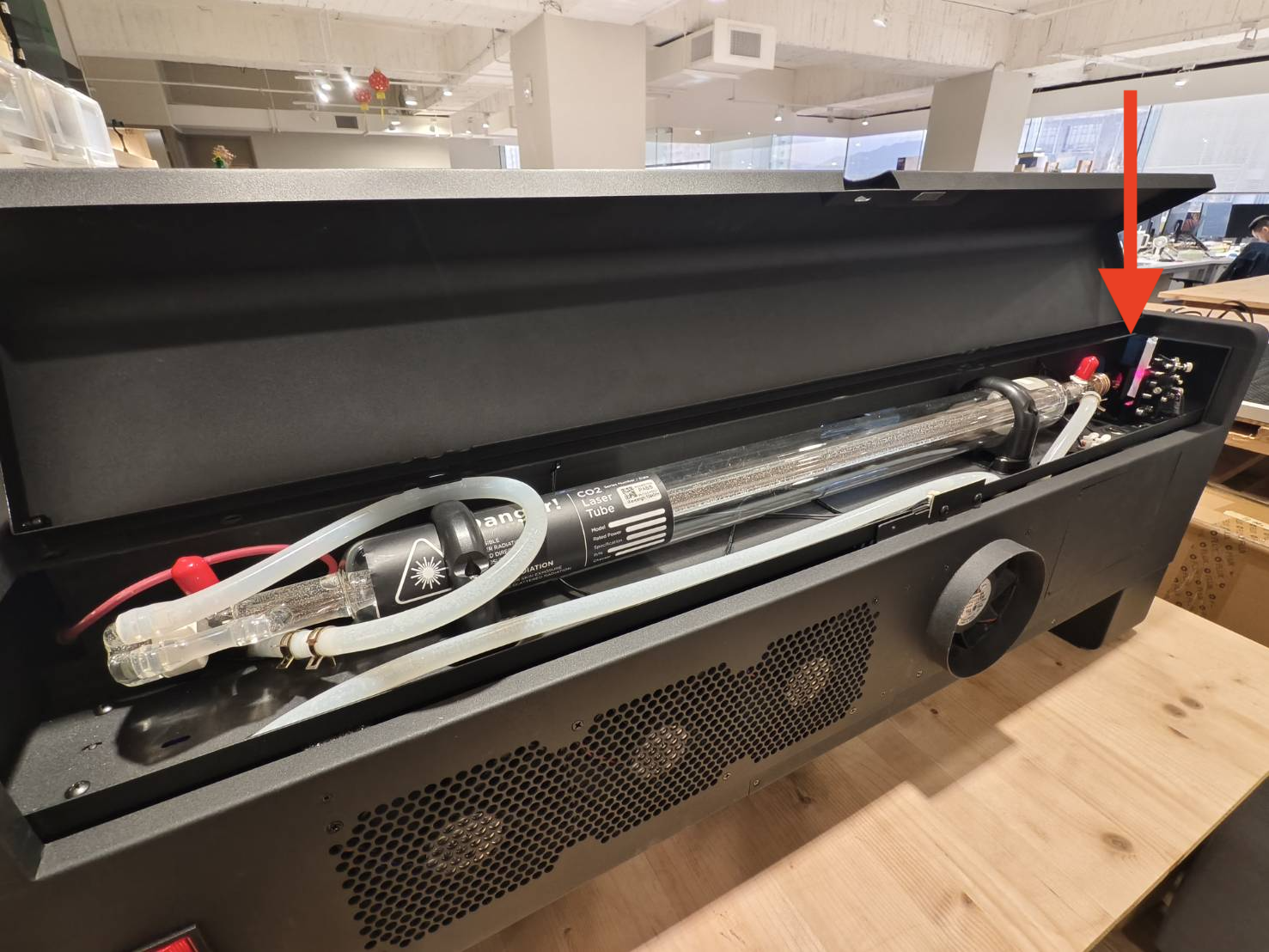

使用螺絲起子鬆開機器背面的螺絲，然後打開後蓋。

步驟 3

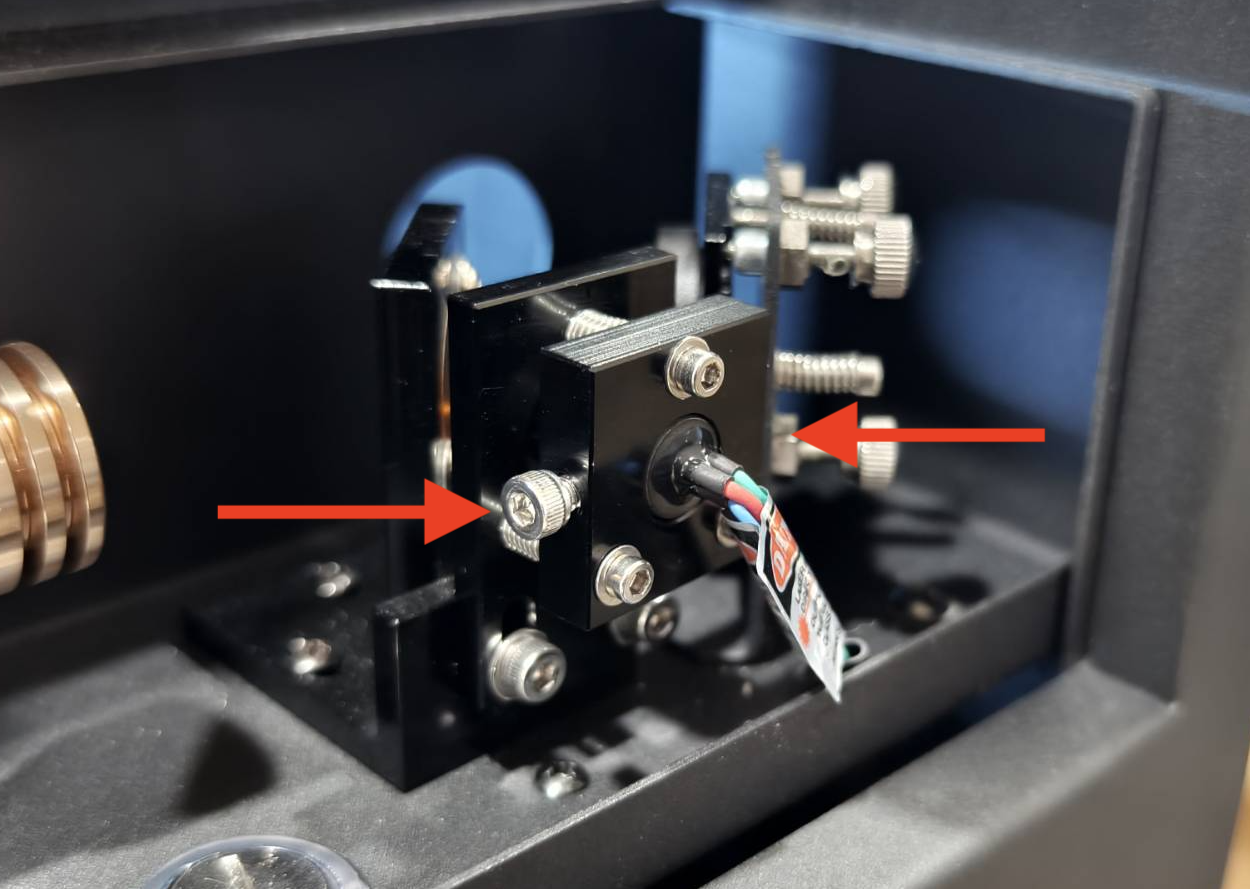

確保紅光發射器兩側的兩顆螺絲已鎖緊。
(3mm 六角扳手)

步驟 4

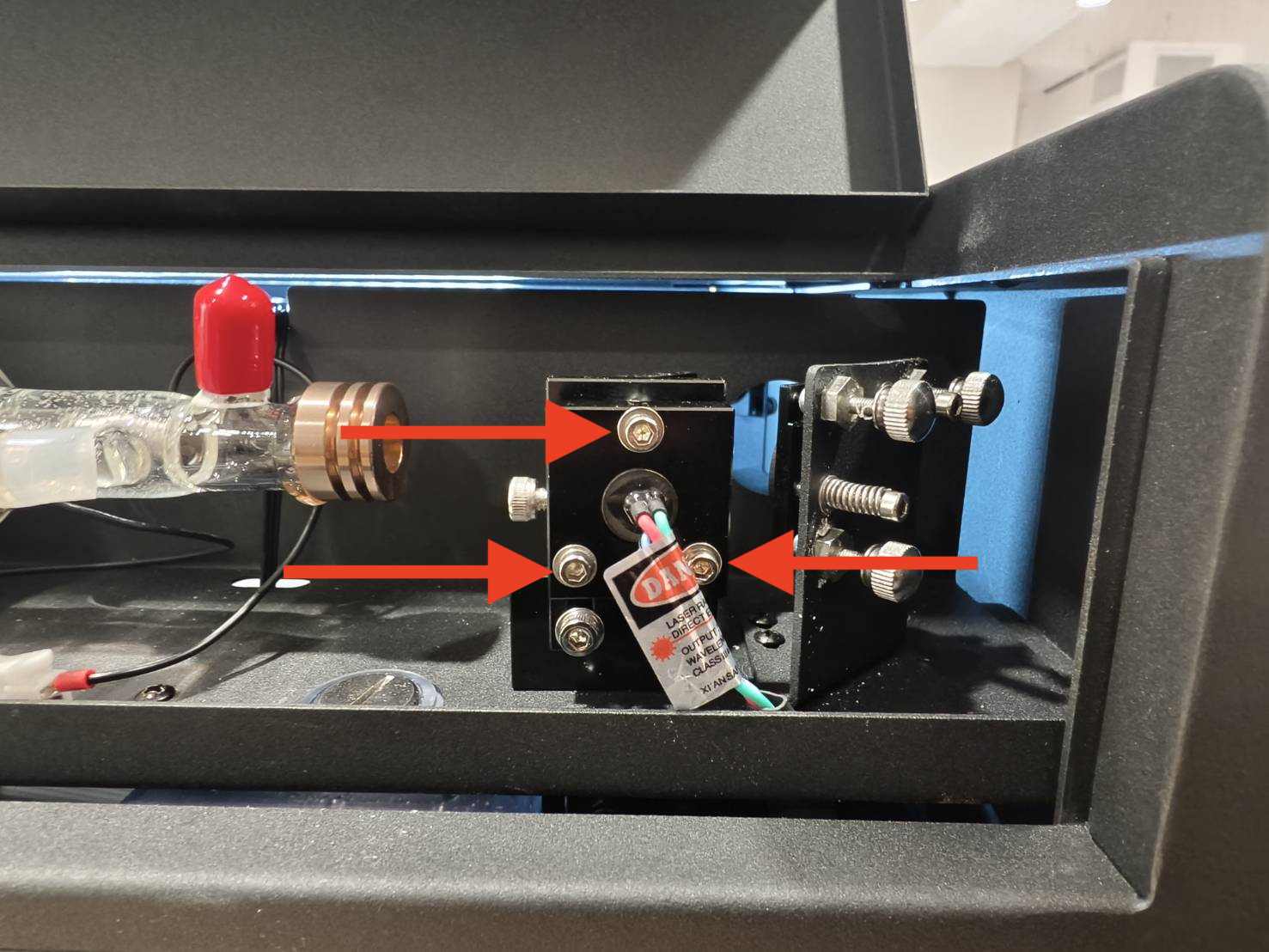

鎖緊紅光雷射固定座上的三顆調整螺絲。

步驟 5

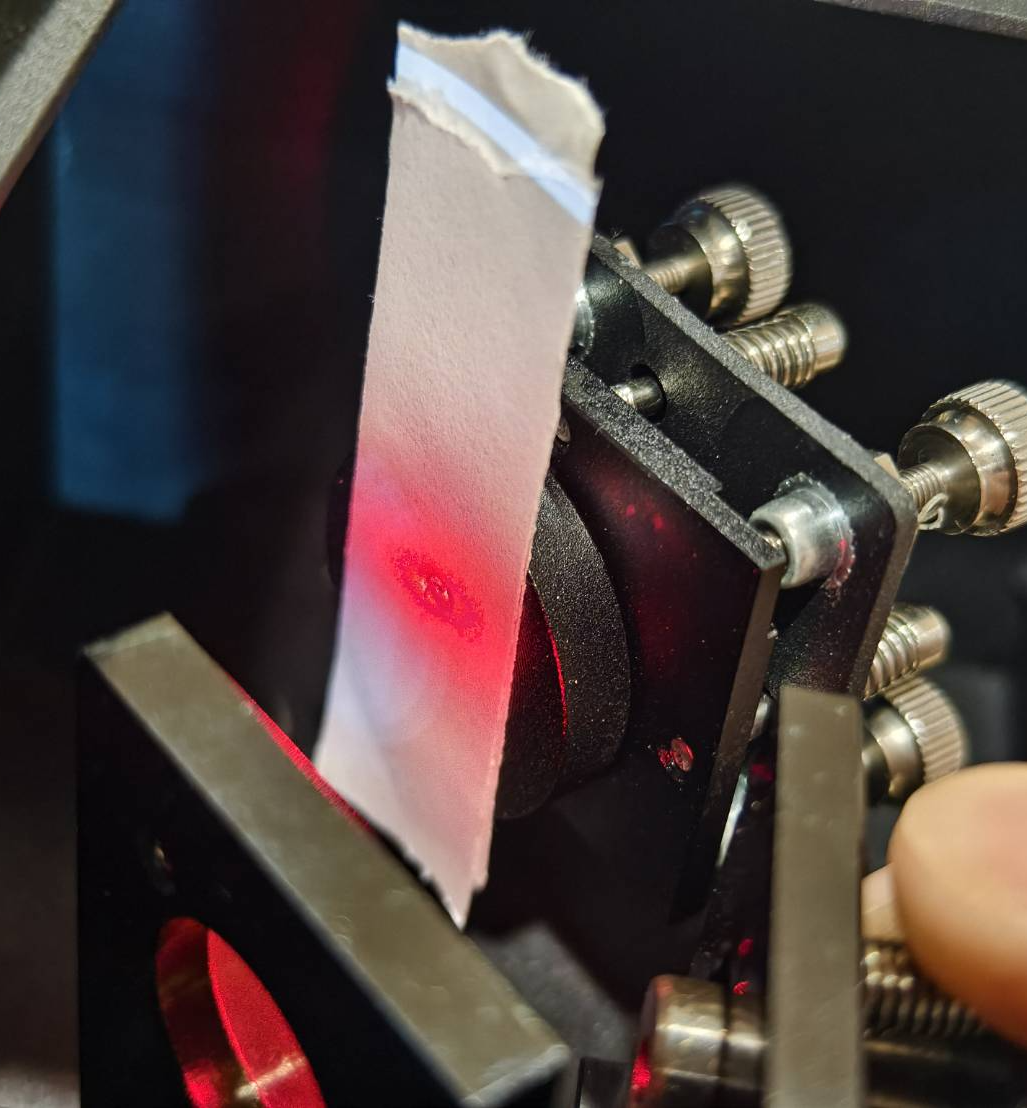

在第一面反射鏡上貼一片 「雙層」 膠帶，然後關上後蓋進行 3 次脈衝。
(請勿移除膠帶，將其留在反射鏡上。)

步驟 6

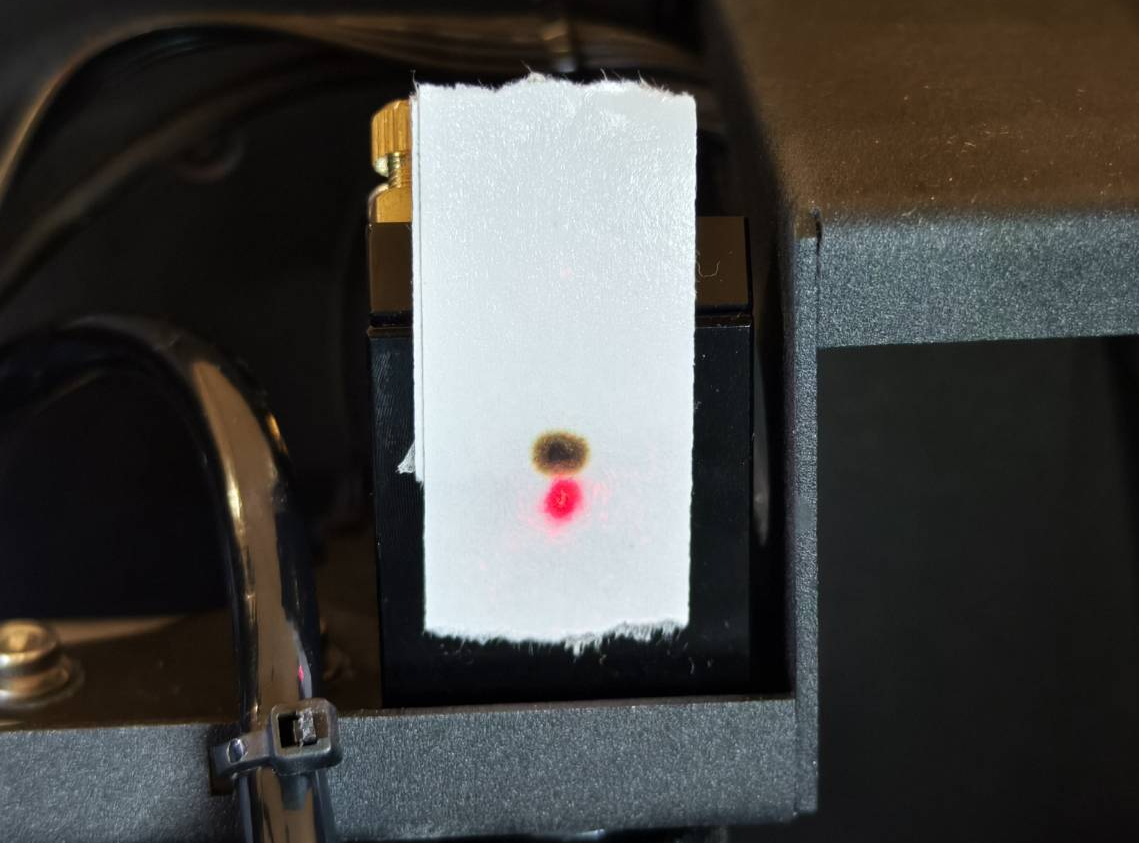

打開後蓋，檢查燒灼點是否與紅光重疊。

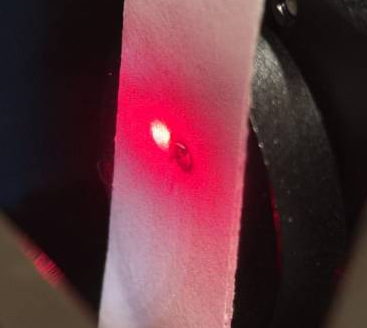

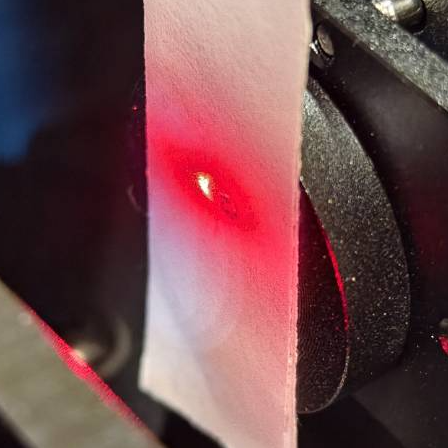

正確範例 - 重疊	錯誤範例 - 未重疊

判斷您的結果並採取下一步動作：

步驟 7

此步驟將調整紅光的水平位置。

• 鬆開紅光固定座底部的三顆螺絲。
• 移動固定座，使燒灼點和紅光在水平方向重疊。
• 鎖緊螺絲。

步驟 8

此步驟將調整紅光的垂直位置。

• 鬆開紅光固定座側面的兩顆螺絲。
• 移動固定座，使燒灼點和紅光在垂直方向重疊。
• 鎖緊螺絲。

步驟 9

在第一面反射鏡上放置一個新的雙層膠帶，並進行三次脈衝以重新檢查光路。

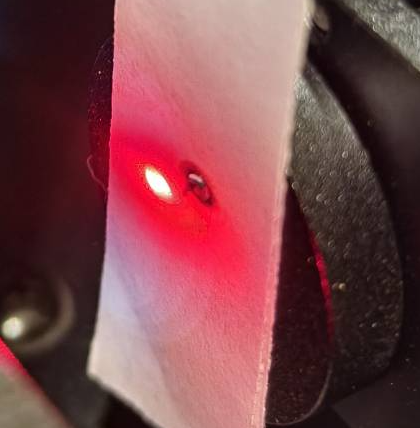

正確範例 - 重疊	錯誤範例 - 未重疊

判斷您的結果並採取下一步動作：

步驟 10

鬆開三顆螺絲，使其可調整。

步驟 11

此步驟檢查紅光和實際 CO2 雷射的光路是否重合對齊。
如果它們未對齊，請使用 2.5mm 六角扳手調整紅光發射器。

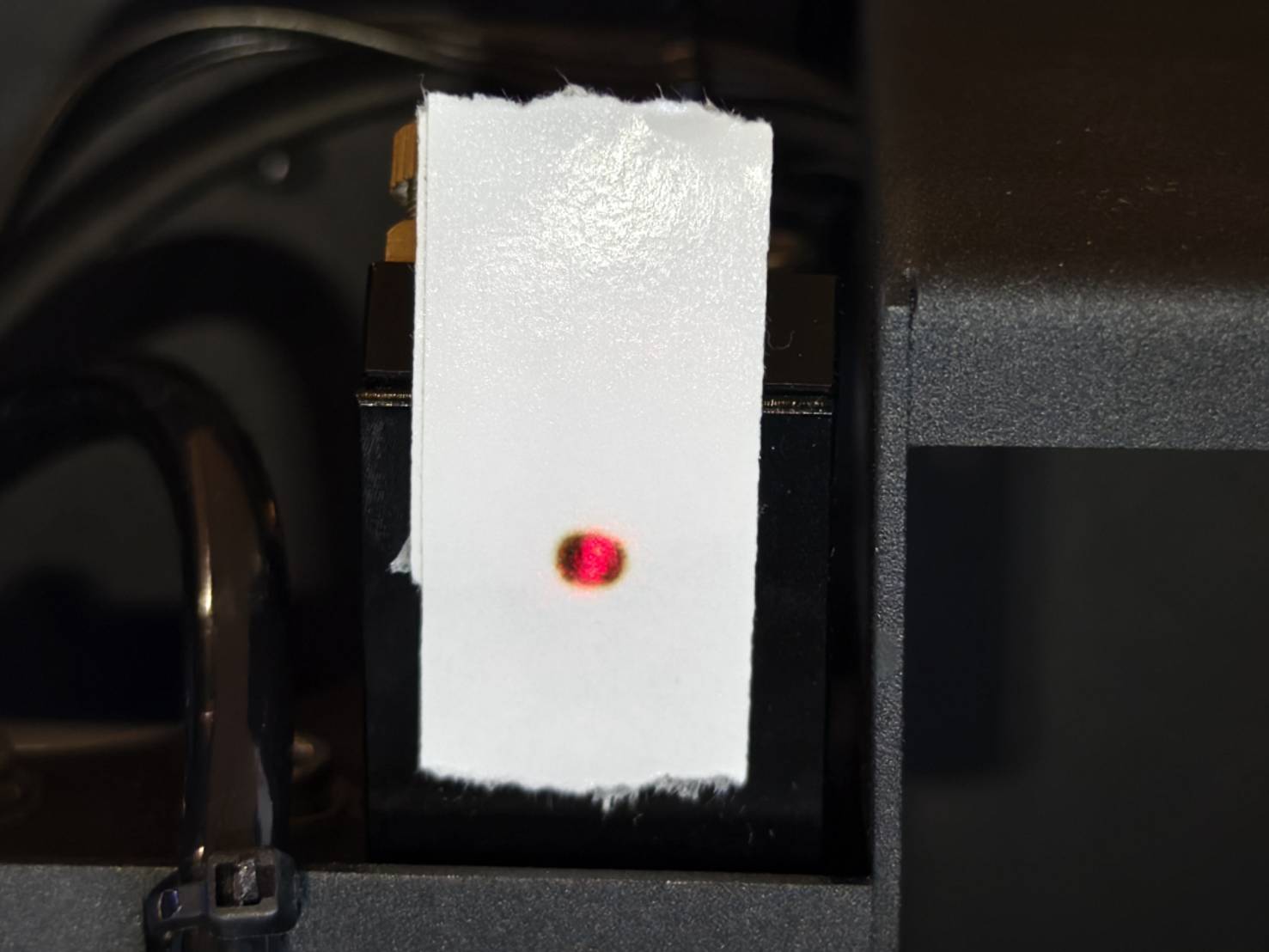

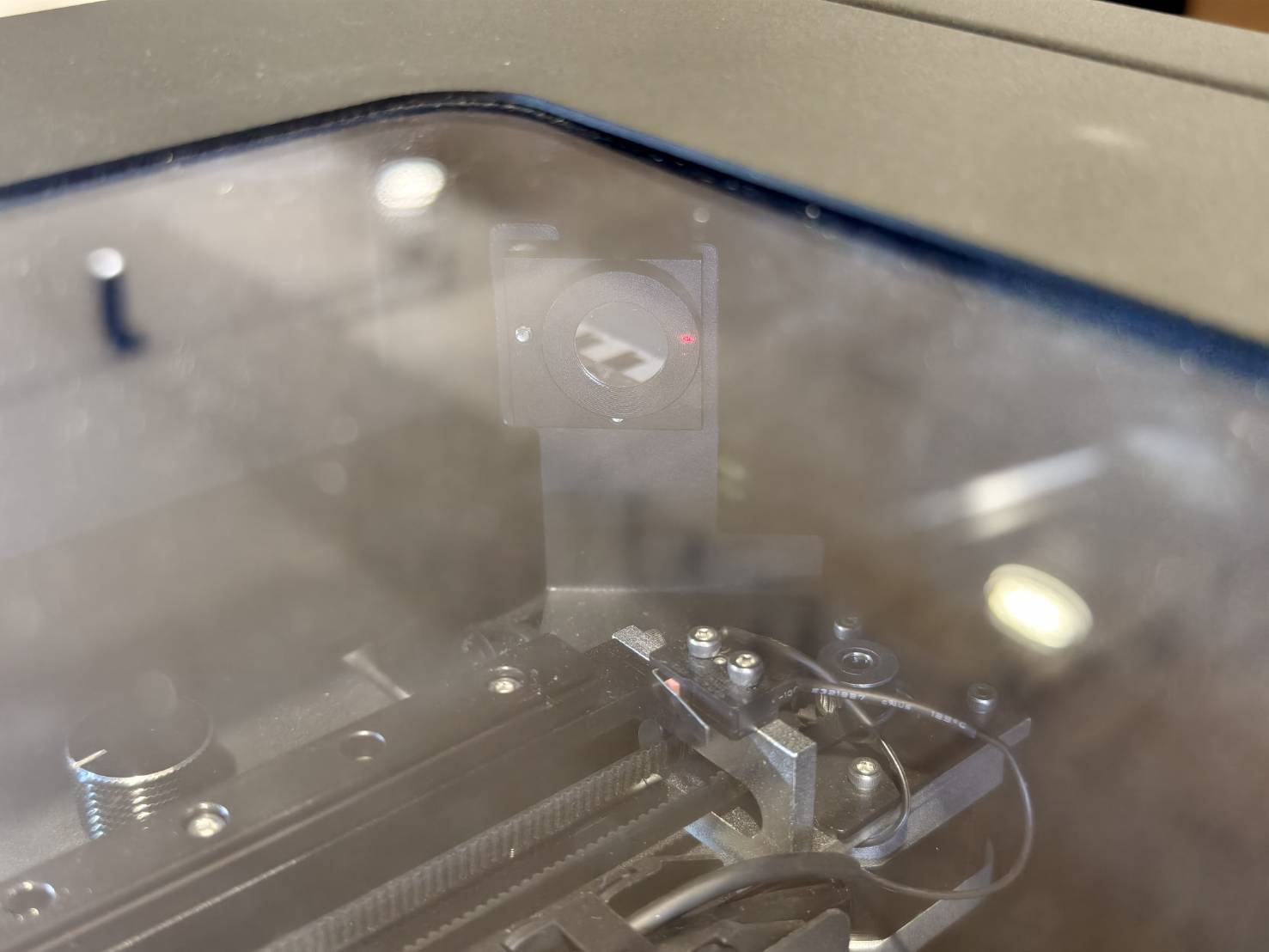

開啟門蓋。 在第三面反射鏡入口處放置一片雙層雙面膠帶。 進入動作模式並按下『鬆馬達』。 將雷射頭移動到右下角。 確保紅光已開啟。 關閉門蓋。 進行 3 次脈衝。 檢查紅色雷射點和燒灼痕跡是否重疊。 如有必要，調整紅色雷射。

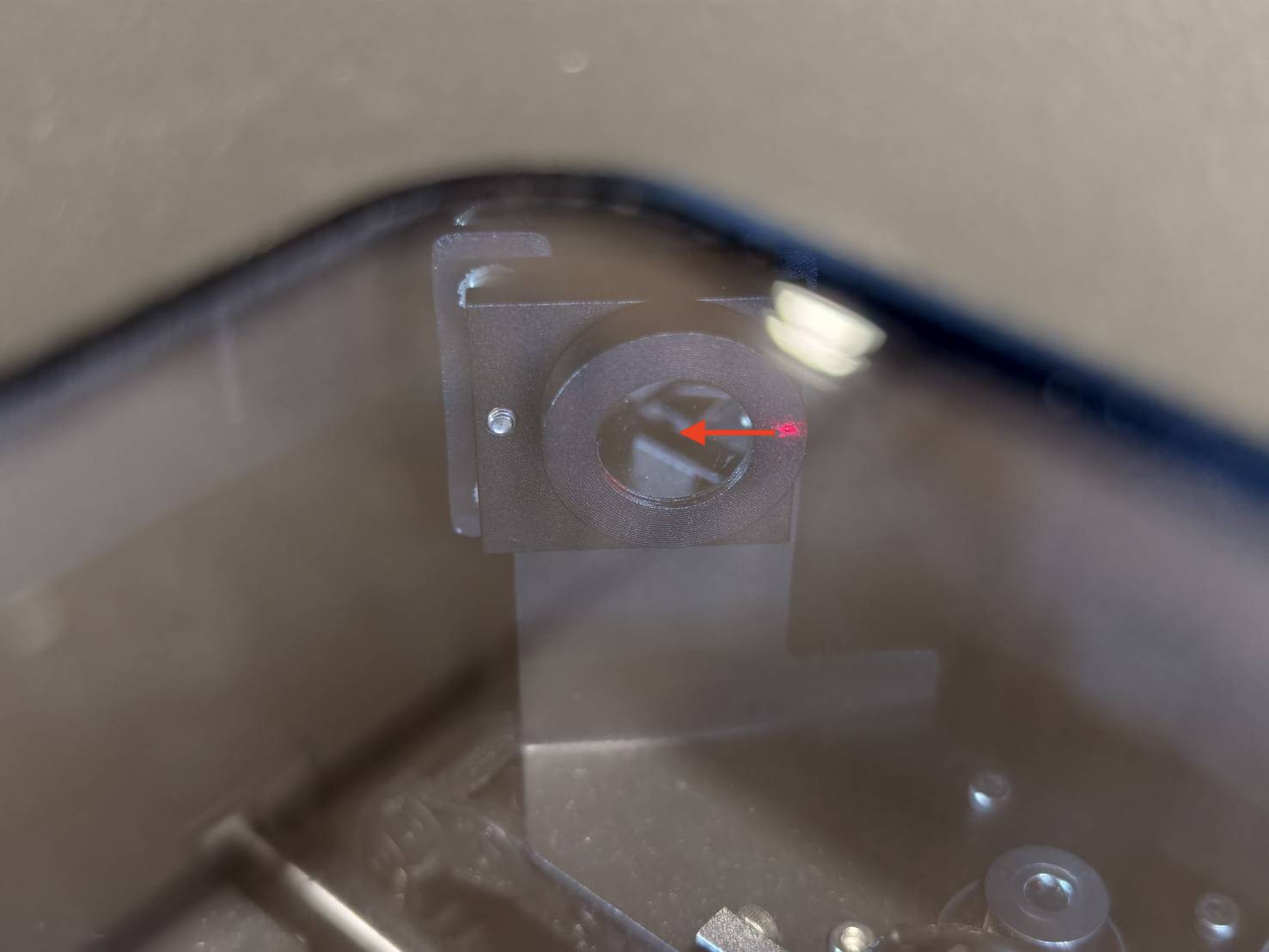

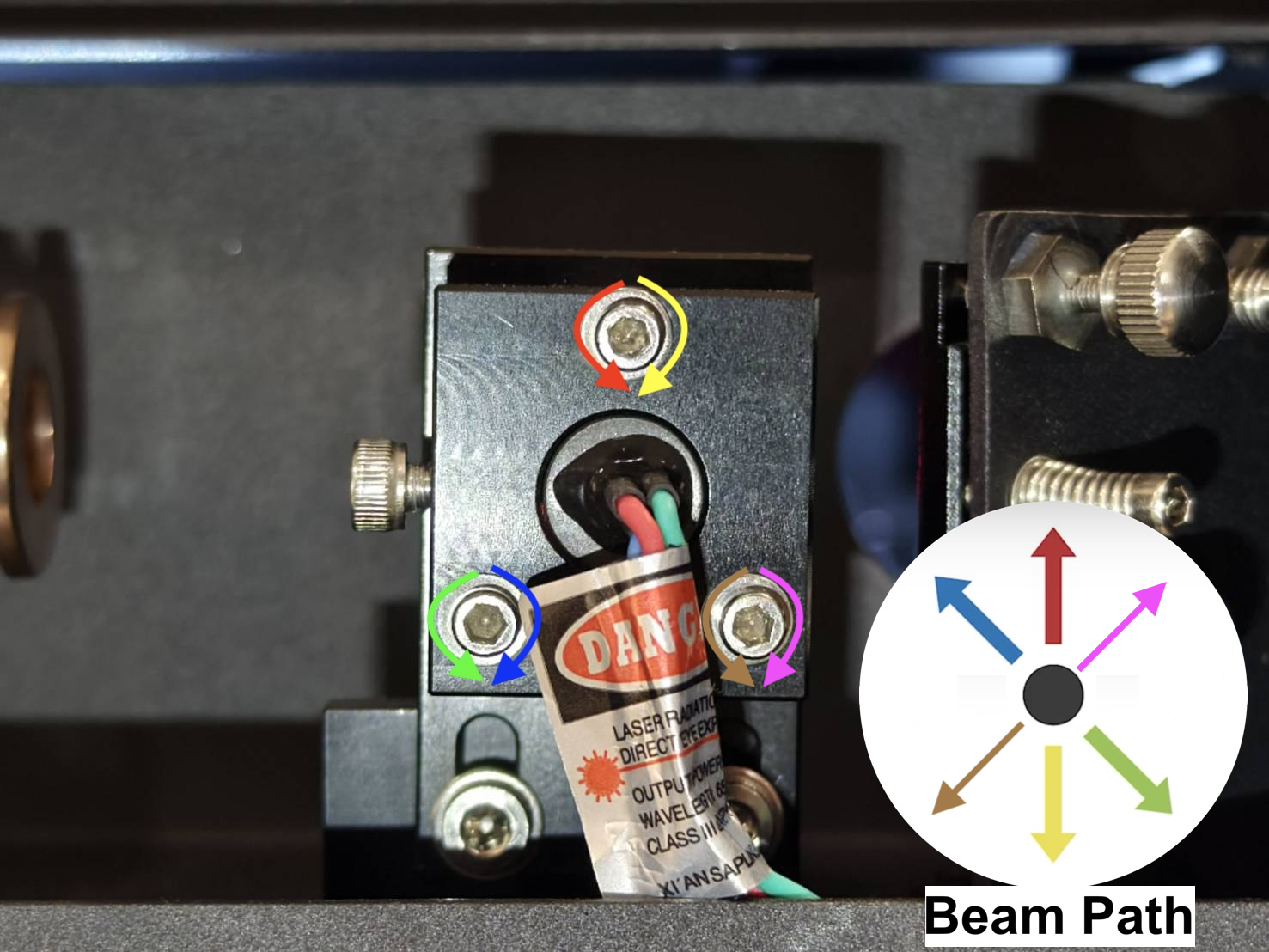

正確範例 - 重疊 錯誤範例 - 未重疊     紅光發射器的螺絲和光束路徑     示範     注意：  如果紅點沒有落在膠帶上，表示您的紅光路徑偏離過多。 您可能會在第二面反射鏡上找到它，請將紅點移動到鏡面的反射區域。

步驟 12

請使用以下連結檢查雷射光路。
4-9 光路檢查

判斷您的結果並採取下一步動作：

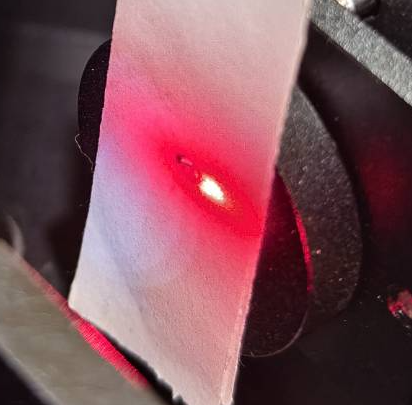

若發現第一反射鏡上的紅光出現模糊、發散，或光點無法清楚聚焦的情況，可以參考影片中的方式進行調整。
