由於 #904 歸零異常的成因較為複雜,請務必注意,閱讀本文可能無法立即解決您的問題,儘管如此,通過仔細執行以下步驟,您將收集有價值的資訊,幫助FLUX團隊更有效地查明問題。
------------------------------------------------------------------------------------------------
優先關閉旋轉軸模式:
在某些情況下,使用者忘記關閉旋轉軸功能,導致發生歸零異常。
如果有使用旋轉軸,請將開關切換至 ( ↕ ) 位置以將其關閉。
------------------------------------------------------------------------------------------------
步驟0 - 使用檢查清單並記錄過程:
此清單將用於記錄您在本文中採取的所有操作。
完成清單後,請將其另存為 PDF並發送給您的經銷商或FLUX客服。
請參考:6-7 #904 歸零失敗-檢查清單 (Beambox系列)
------------------------------------------------------------------------------------------------
步驟1 - 手動檢查雷射頭是否可以順利移動:
- 關閉機器並拔下電源線。
- 手動將雷射頭移動到四個角落。(影片示範機型為HEXA)
根據測試結果,請參考下一步操作:
- 若雷射頭無法隨意移動,如影片所示,請參考步驟1.1 - 潤滑滑軌與光軸。
- 若雷射頭可以隨意移動,請參考步驟2 - 排除韌體異常可能性。
------------------------------------------------------------------------------------------------
步驟1.1 - 潤滑滑軌與光軸:
- 請參考說明中心文章潤滑光軸與滑軌。5-6 潤滑保養
- 潤滑後,請參照步驟1,再次手動移動雷射頭,查看是否能夠順利移動。(影片示範機型為HEXA)
根據測試結果,雷射頭是否可以順暢移動:
- 可以移動,如同步驟1影片,雷射頭可以順暢移動 >>問題解決。
- 無法移動,雷射頭不同於步驟1影片,無法順暢移動 >> 硬體問題-滑軌與光軸可能鏽蝕。
請參照並拍攝以下範例影片,至步驟9 - 回報FLUX團隊。
- X軸滑軌:
- Y軸光軸 - 左側:
- Y軸光軸 - 右側:
------------------------------------------------------------------------------------------------
步驟2 - 排除韌體異常可能性:
機器韌體未成功安裝有時候可能導致歸零異常,重置系統可以快速幫助排除韌體異常的可能性。
首先,嘗試『重置主板設定』。(機器>硬體設定>重置主板設定)
下一步,恢復原廠設定。(機器>硬體設定>恢復原廠設定)
最後,請更新到最新的機器韌體版本,然後再次進行歸零測試。
(機器 > 更新至最新版韌體)或者您可以使用Beam Studio進行更新。(連結)
根據測試結果,機器是否可以順利歸零:
- 可以歸零,經過上述步驟後,機器成功歸零 >>問題解決。
- 無法歸零,經過上述步驟後,機器依舊歸零失敗。>> 步驟3 - 檢查機器歸零時的狀況。
------------------------------------------------------------------------------------------------
步驟3 - 檢查機器歸零時的狀況:

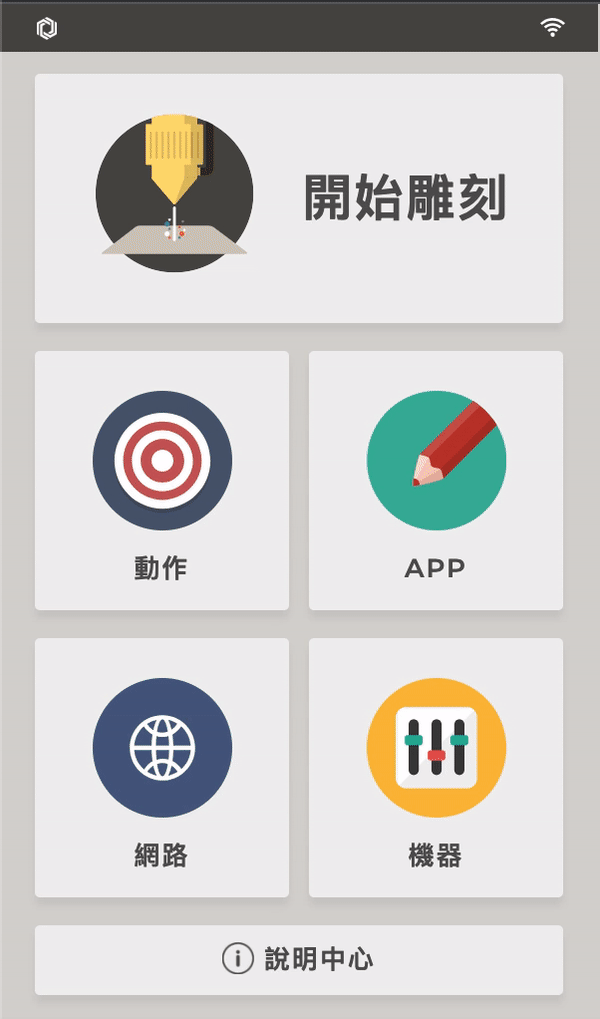

請開啟機器並按下『動作』開始歸零並確認以下哪些行為與您的機器相似,採取相應的措施。
狀況#1:
按下『動作』開始歸零後,雷射頭『沒有移動』也『沒有鎖死』,可以手動自由移動雷射頭。
>> 請參考步驟4 - 重新燒錄SD卡。
狀況#2:
按下『動作』開始歸零後,雷射頭向下向右移動或是前後移動。(正常歸零情況為:雷射頭先往上移動後,接著向左回歸原點)
>> 請參考步驟4 - 重新燒錄SD卡。
狀況#3:
按下『動作』開始歸零後,雷射頭往上移動到機器上方 / 左上角時沒有停止,開始撞擊並發出聲響。
>> 請參考步驟6 - 檢查限位開關。
狀況#4:
按下『動作』開始歸零後,雷射頭在移動過程中尚未移動到上方或是左上角時,即開始發出聲響。
>> 請參考步驟5 - 交換驅動晶片。
狀況#5:
按下『動作』開始歸零後,雷射頭開始移動後,停止於Y軸。
>> 請參考步驟6 - 檢查限位開關。
狀況#6:
按下『動作』開始歸零後,雷射頭抖動幾次後 / 移動到上方後抖動幾次後,跳出錯誤代號#904。
>> 請參考步驟6 - 檢查限位開關。
其他狀況:
- 如果上述示例均與您的歸零問題不相似/或是操作過建議步驟後,問題沒有解決,請參考範例影片並錄製一段歸零影片傳送給我們。 (範例影片)
- 請參考步驟9 - 聯繫客服,將影片發送給我們查看。
------------------------------------------------------------------------------------------------
步驟4 - 重新燒錄SD卡:
如果SD卡中的作業系統損毀,透過重置及更新韌體可能無法修復歸零問題,這時候需要透過重新燒錄SD卡來重新燒錄作業系統。
- 請點選7-5 重新燒錄 SD 卡,重新燒錄您的SD卡。
根據測試結果,歸零問題是否解決:
- 是的,重新燒錄後,歸零功能現在正常運作。 >> 問題已解決。
- 重新燒錄後,歸零功能仍然無法正常運作。>> 請參考步驟5 - 交換驅動晶片。
------------------------------------------------------------------------------------------------
步驟5 - 交換驅動晶片(Driver IC):
Driver IC是主板上的一個元件,功能是驅動馬達,使雷射頭在不同方向上移動。在這一步驟,我們將測試是否為Driver IC引起的歸零問題。
- 請先關閉機器。
- 請參考相關文章中的說明開啟側蓋,並找到主板。
- 拔掉X軸的DriverIC。請參考圖示。(請拍照記下每個IC原先的方向性,插回時需要完全一致)
- 拔掉Y軸的DriverIC。請參考圖示。(請拍照記下每個IC原先的方向性,插回時需要完全一致)
- 交換插上兩個DriverIC,並確保方向與圖示中一致。
- 開啟機器,再次嘗試歸零。
示範影片:
根據測試結果,歸零問題是否解決:
- 是的,交換驅動晶片後,歸零功能現在正常運作。 >> 問題已解決。(可能為連接不穩導致問題)
- 歸零失敗,機器歸零路徑與交換驅動晶片前一致。>> 硬體問題:馬達 / 主板 / 驅動晶片異常。
- 請參考範例影片並錄製一段歸零影片傳送給我們,並參考步驟9 - 聯繫客服,將影片發送給我們查看。(範例影片)
- 歸零失敗,但是歸零路徑與交換驅動晶片前不同。(舉例來說,交換驅動晶片後,原先Y軸歸零失敗,現變為X軸失敗)>> 硬體問題:驅動晶片異常。
- 請參考範例影片並錄製一段歸零影片傳送給我們,並參考步驟9 - 聯繫客服,將影片發送給我們查看。(範例影片)
步驟6 - 檢查限位開關:
限位開關用於在雷射頭到達末端時,使滑軌與光軸停止移動。
歸零問題可能是由於限位開關故障所引起,導致雷射頭無法停止或停止得太早。
- 請參考影片,當螺絲起子接近時,檢查您的限位開關圖示是否正確作動。
- 金屬碰觸 = 紅色LED熄滅 = 圖示關閉
- 金屬離開 = 紅色LED亮起 = 圖示開啟
根據測試結果,決定下一步驟:
- X軸&Y軸限位開關皆如同影片正常作動。 >> 參考步驟7 - 確認X軸水平度。
- 若其中一個或兩個限位開關無法正常運作。 >> 硬體問題:限位開關 / 主板異常。>> 請參考範例影片並錄製一段歸零影片傳送給我們,並參考步驟9 - 聯繫客服,將影片發送給我們查看。(範例影片)
------------------------------------------------------------------------------------------------
步驟7 - 確認X軸水平度:
- 請參考連結並測試和調整X軸的水平度,請確保同步輪無鬆動情況,可參考影片結尾部分。『5-29 X軸水平度調整』
根據測試結果,歸零問題是否解決:
- 是的,調整X軸水平度後,歸零功能現在正常運作。 >> 問題已解決。(可能為X軸錯位導致)
- 如果確認水平,但Y軸歸零失敗。 >> 參考步驟8 - 調整Y軸線位開關。
- 如果確認水平,但X軸歸零失敗。 >> 參考步驟8.1 - 調整X軸線位開關。
------------------------------------------------------------------------------------------------
步驟8 - 調整Y軸線位開關:
- 由於限位開關的位置太高或太低,可能影響到感應面積。
1. 請先拍照記錄限位開關的原始位置。
2. 請稍微鬆開這兩個螺絲,然後向上推一下,然後嘗試進行歸零。
3. 如果向上一些後無法歸零,請試著向下推一些,然後再次嘗試進行歸零。
4. 如果向下推無效,請試著將其移至中心位置,然後再次嘗試進行歸零。
根據測試結果,歸零問題是否解決:
- 是的,調整限位開關的位置後,歸零功能現在正常運作。 >> 問題已解決。
- Y軸成功歸零,但X軸歸零失敗。 >> 參考步驟8.1 - 調整X軸限位開關
- Y軸依舊歸零失敗。 >> 未知問題 >> 請參考範例影片並錄製一段歸零影片傳送給我們,並參考步驟9 - 聯繫客服,將影片發送給我們查看。(範例影片)
-----------------------------------------------------------------------------------------------
步驟8.1 - 調整X軸限位開關::
- 由於限位開關的位置太高或太低,可能影響到感應面積。
1. 請先拍照記錄限位開關的原始位置。
2. 請稍微鬆開這兩個螺絲,然後向右推一些,然後再次嘗試進行歸零。
3. 如果向右推一些後無法歸零,請試著向左推一些,然後再次嘗試進行歸零。
4. 如果向左推無效,請試著將其移至中心位置,然後再次嘗試進行歸零。
根據測試結果,歸零問題是否解決:
- 是的,調整限位開關的位置後,歸零功能現在正常運作。 >> 問題已解決。
- X軸依舊歸零失敗。 >> 參考步驟8.2 - 增加墊片在X軸限位開關下方。
-----------------------------------------------------------------------------------------------
步驟8.2 - 增加墊片在X軸限位開關下方:
由於X軸限位開關的位置太低,可能影響到感應面積,因此可以在下方增加墊片,墊高限位開關。
1. 移除限位開關,並在每個螺絲上添加一或兩個墊片/墊圈以將開關墊高。
- 再次嘗試進行歸零,看看是否有效。
根據測試結果,歸零問題是否解決:
- 是的,增加墊片後,歸零功能現在正常運作。 >> 問題已解決。
- X軸依舊歸零失敗。 >> 未知問題 >> 請參考範例影片並錄製一段歸零影片傳送給我們,並參考步驟9 - 聯繫客服,將影片發送給我們查看。(範例影片)
-----------------------------------------------------------------------------------------------
步驟9 - 聯繫客服
*本文中收集到關於您機器問題的照片或影片等資訊,請完整記錄下來,並發送給官方客服。
