光路歪斜時，需調整光路。
光路歪斜跡象：
1. 雕刻圖案會往某一方向有由深至淺之情形。
2. 切割後，切割剖面不垂直。
硬體準備內容：
配件盒內：
1 | 2.5mm 內六角
2 | 星型螺絲起子
3 | 雙頭扳手
4 | 雙面膠
調整概念：
1. Y 軸方向與第一反射鏡有關。第一反射鏡調整完成後，左下點應與左上點重合。調整第一反射鏡 時，將雙面膠貼於第二反射鏡。
2. X 軸方向與第二反射鏡有關。第二反射鏡調整完成後，右中點應與左中點重合。調整第二反射鏡 時，將雙面膠貼於第三反射鏡。
3. Z 軸方向與第三反射鏡有關。第三反射鏡調整完成後，雷射光點應位於出光口中央。調整第三反 射鏡時，將雙面膠貼於出光口。
1. 進行雷射脈衝時，請勿將門蓋開啟，否則雷射會因防護機制不出光。
2. 調整光路時，雷射脈衝功率可於「動作」面板設定為 x0.50，避免光點過大無法精確判斷光點偏移方向。調光完成再回復為原功率設定 x1.00， 避免使用時功率不足。
3. 啟動雷射脈衝時若發出異常「劈啪」聲響，請立即斷電並停止使用。 【問題排解】雷射管不出光 。
4. 請先用星型螺絲起子拆除後蓋側邊 2 顆螺絲後，掀開後蓋。
5. 因第一、二反射鏡固定調光螺絲之螺帽上有螺絲膠，可滴微量酒精使膠軟化再轉動螺帽。
調整步驟：
雷射管
目標：確認雷射光點位於第一反射鏡上。
作法：
1. 取下後蓋：請先用星型螺絲起子拆除後蓋側邊 2 顆螺絲後，掀開後蓋。
2. 貼調光膠帶：取一段雙面膠貼在第一反射鏡的金屬圓框上。
3. 取得第一鏡雷射光點：關上門蓋 > 點擊機器「動作」面板 > 點擊「雷射脈衝」 > 打開門蓋 > 確認雷射光點位置落在鏡中、避開反射鏡邊框。
若光點在邊框上，表光路偏移過多，需移動第一反射鏡座，使光點落入鏡中。(使用 2.5mm 內六角扳手鬆開 2 顆鏡座底部黑色鈑金上之螺絲 > 調整鏡座前後 > 鎖回螺 絲)若光點耗弱(雷射脈衝在面板功率 x 1.00下，須擊發 3 次以上才有明顯光點)， 則需更換雷射管。【維修保養】雷射管更換。
第一反射鏡
目標：使左下點重合至左上點。
作法：
1. 鬆馬達、貼調光膠帶：點擊機器「動作」面板，使雷射頭 X、Y 歸零 > 點選「鬆馬達」 > 取一段雙面膠貼在第二反射鏡的金屬圓框上。
2. 取得左上雷射光點：將雷射頭手動移到左上 > 關上門蓋 > 點擊「雷射脈衝」 > 打開門蓋 > 確認雷射光點位置。需觀察下一(左下)光點如何移動。
3. 取得左下雷射光點：將雷射頭手動移至左下 > 關上門蓋 > 點擊「雷射脈衝」 > 打開門蓋 > 確認左下、左上是否重疊在同一位置且避開反射鏡邊框。如上圖。若未完全疊合，需依光點移動方向調 整第一反射鏡後方的調光螺絲，使左下光點位置往左上光點位置移動。
4. 調整第一反射鏡：滴微量酒精於螺帽上使螺絲膠軟化 > 使用雙頭扳手在不轉動調光螺絲前提下， 鬆開螺帽 > 依光點移動方向旋緊或調鬆調光螺絲(控制方向說明如後)> 重複步驟 2、3、4，直到 左下光點重合至左上光點(若已無法判斷光點移動方向，需重貼雙面膠)> 調整完畢，不轉動調光 螺絲前提下，鎖緊螺帽。
確認左下點及左上點重合且避開反射鏡邊框後，即可調整第二反射鏡。
若左下無光點，表光路偏移過多，
請先移至左中校正， 確認左上、左中兩點可疊合後再改回左上、左下校正。
調整螺絲鬆緊，即等同調整反射鏡角度。
- 轉動黃色螺絲時，可將紅、綠螺絲連線視為轉軸，
旋緊(順時針轉)黃色螺絲，可思考為以紅綠為軸將反射鏡左上前推，光點會往右下移動。 旋鬆(逆時針轉)黃色螺絲，可思考為以紅綠為軸將反射鏡左上後退，光點會往左上移動。
- 轉動綠色螺絲時，可將黃、紅螺絲連線視為轉軸，
旋緊(順時針轉)綠色螺絲，可思考為以黃紅為軸將反射鏡右上前推，光點會往左移動。 旋鬆(逆時針轉)綠色螺絲，可思考為以黃紅為軸將反射鏡右上後退，光點會往右移動。
- 轉動紅色螺絲時，可將黃、綠螺絲連線視為轉軸，
旋緊(順時針轉)紅色螺絲，可思考為以黃綠為軸將反射鏡左下前推，光點會往上移動。 旋鬆(逆時針轉)紅色螺絲，可思考為以黃綠為軸將反射鏡左下後退，光點會往下移動。
第二反射鏡
目標：使右中點重合至左中點。
作法：
1. 貼調光膠帶：取一段雙面膠貼在第三反射鏡的金屬圓框上。
2. 取得左中雷射光點：將雷射頭手動移到左中 > 關上門蓋 > 點擊「雷射脈衝」 > 打開門蓋 > 確認雷 射光點位置。需觀察下一(中心)光點如何移動。
3. 取得中心雷射光點：將雷射頭手動移至正中央 > 關上門蓋 > 點擊「雷射脈衝」 > 打開門蓋 > 確認 中心、左中是否重疊在同一位置。需觀察下一(右中)光點如何移動。
4. 取得右中雷射光點：將雷射頭手動移至右中 > 關上門蓋 > 點擊「雷射脈衝」 > 打開門蓋 > 確認各 光點是否重疊在同一位置。若未完全疊合，需依光點移動方向調整第二反射鏡後方的調光螺絲， 使右中光點位置往左中光點位置移動。
5. 調整第二反射鏡：滴微量酒精於螺帽上使螺絲膠軟化 > 使用雙頭扳手在不轉動調光螺絲前提下， 鬆開螺帽 > 依光點移動方向旋緊或調鬆調光螺絲(控制方向說明如後)> 重複步驟 2、4、5，直到 右中光點重合至左中光點(若已無法判斷光點移動方向，需重貼雙面膠)> 調整完畢，不轉動調光 螺絲前提下，鎖緊螺帽。
6. 確認左中及右中重合：重新取一段雙面膠平貼在第三反射鏡的鏡框上 > 重複步驟 2、4，確認左 中及右中光點重合，且避開反射鏡邊框後，微調雷射頭座位置使重合點位於金屬圓框中垂線上(圖 中黑色實線區域)。

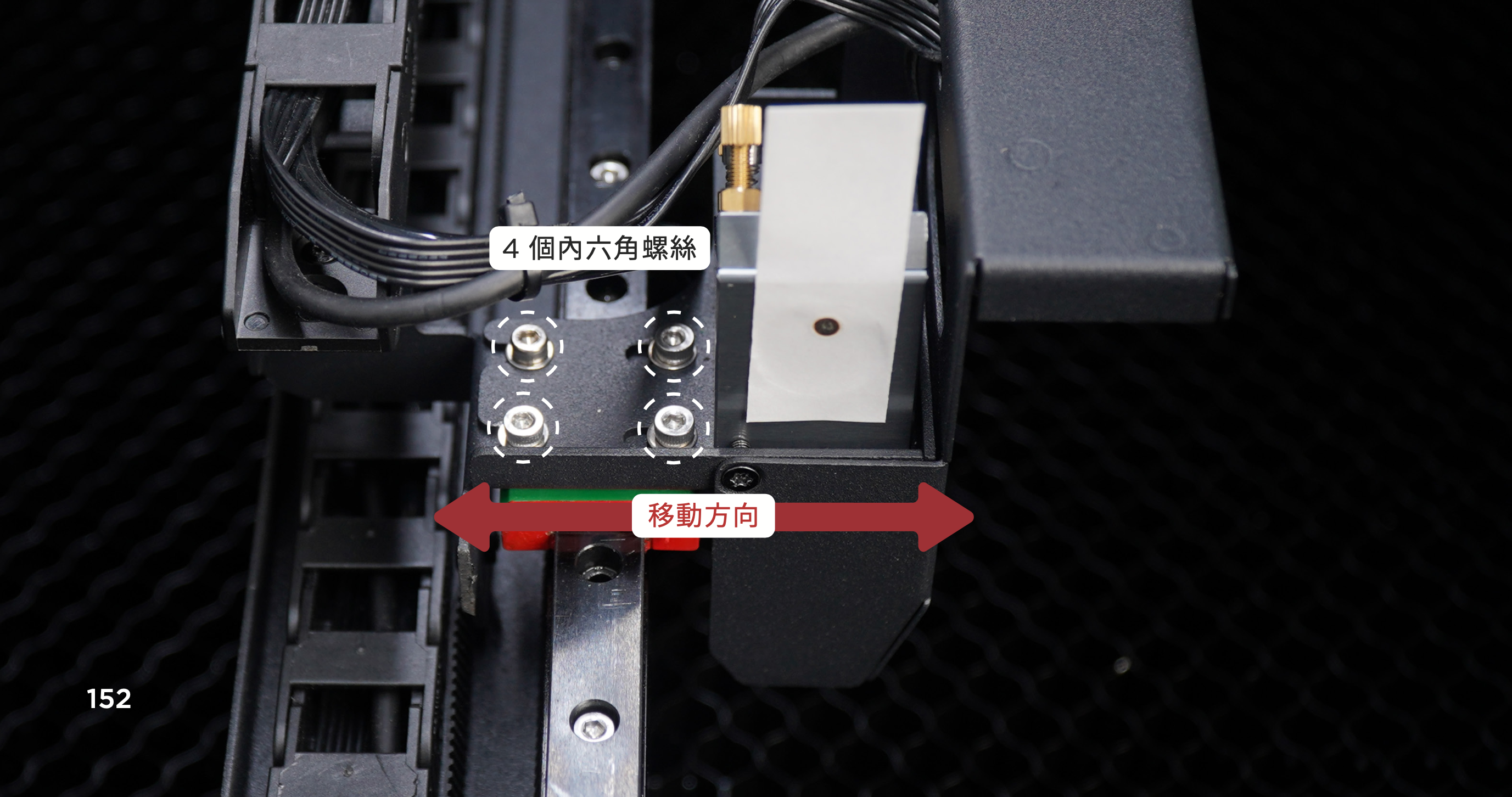

7. 微調雷射頭座位置：使用 2.5mm 內六角扳手，放鬆 X 軸滑軌上固定雷射頭座的 4 個內六角螺絲 > 視光點位置，將雷射頭前移或後移 > 大致鎖上 4 個螺絲 > 將雷射頭手動移至中心 > 關上門蓋 > 點 擊「雷射脈衝」 > 打開門蓋 > 確認光點已在中垂線上 > 將雷射頭移至機箱前側 > 點選「相機」， 確認相機畫面上、下邊框與機器鈑金平行 > 固定雷射頭座的 4 個內六角螺絲。確認左中及右中點 重合於金屬圓框中垂線上後，即可調整第三反射鏡。
第三反射鏡
目標：使雷射光點打在出光口正中央。
作法：
1. 貼調光膠帶：取一段雙面膠貼在雷射頭出光口 > 輕壓雙面膠，使雙面膠黏貼面有一圈出光 口壓痕。
2. 取得中心雷射光點：將雷射頭手動移至正中央 > 關上門蓋 > 點擊「雷射脈衝」 > 打開門蓋 > 確認光點位於出光口圓心。若未在圓心，需依光點位置調整第三反射鏡後方的調光螺絲。
3. 調整第三反射鏡：使用雙頭扳手在不轉動調光螺絲前提下，鬆開螺帽 > 依光點移動方向旋緊 或調鬆調光螺絲(控制方向說明如後)> 重複步驟 2、3，直到雷射光點落在出光口圓心(若已 無法判斷光點移動方向，需重貼雙面膠)> 調整完畢，不轉動調光螺絲前提下，鎖緊螺帽。
調整方式與第一、第二反射鏡不同，因第三反射鏡下之基座位置固定，故螺絲下鎖時，基座不會移 動，而是反射鏡會被頂出。
- 轉動黃色螺絲時，可將紅、綠螺絲連線視為轉軸，
旋緊(順時針轉)黃色螺絲，可思考為以紅綠為軸將反射鏡右上後退，光點會往右上移動。 旋鬆(逆時針轉)黃色螺絲，可思考為以紅綠為軸將反射鏡右上前推，光點會往左下移動。
- 轉動綠色螺絲時，可將黃、紅螺絲連線視為轉軸，
旋緊(順時針轉)綠色螺絲，可思考為以黃紅為軸將反射鏡左上後退，光點會往左移動。 旋鬆(逆時針轉)綠色螺絲，可思考為以黃紅為軸將反射鏡左上前推，光點會往右移動。
- 轉動紅色螺絲時，可將黃、綠螺絲連線視為轉軸，
旋緊(順時針轉)紅色螺絲，可思考為以黃綠為軸將反射鏡右下後退，光點會往下移動。 旋鬆(逆時針轉)紅色螺絲，可思考為以黃綠為軸將反射鏡右下前推，光點會往上移動。
完成以上調整後，即可確保雷射光能一致輸出到工作範圍所有位置，達到正常工作需求。使用前請 再次進行「校正相機」。【 Beam Studio 教學導覽 】相機校正 。若嚴謹要求雷射光出光 垂直度，則可進一步做光路垂直度調整。
進階調整 : 光路垂直度(選擇性調整)
目標：將鏡筒光點與出光口光點皆調整至圓心。
作法：
1. 貼調光膠帶：取一段雙面膠平貼在第三反射鏡的鏡框上。
2. 取得中心雷射光點：將雷射頭手動移至正中央 > 關上門蓋 > 點擊「雷射脈衝」 > 打開門蓋。
3. 測量中心偏移值：量測光點中心與圓框中心距離， x(mm)。光點應位於金屬圓框中垂線偏上方 (如上圖)，若光點位置在中垂線下方，請聯繫客服。
4. 移動第三反射鏡：鬆螺帽，使用雙頭扳手將固定住待調光螺絲之螺帽轉鬆 > 調整 3 個調光螺絲， 使反射鏡鏡片與三角鏡座保持平行，並有 x(mm) 的間距(如下圖)。
5. 取出蜂巢板：將雷射頭移動到工作範圍的右上方 > 長壓升降平台自動對焦按鈕 2 秒，歸零平台 Z 軸 > 蜂巢板前側有提把，上拉蜂巢板提把，手握兩側後，將蜂巢板向機箱前側抽出。取出蜂巢板 時應避免撞擊探針。
6. 調整第三反射鏡：參考「第三反射鏡」作法，再次將光點調整到出光口圓心位置。
7. 移開雷射頭遮罩：用星型螺絲起子拆除雷射頭遮罩上 2 顆螺絲後，移開雷射頭遮罩。
8. 貼調光膠帶：旋開聚焦鏡固定環，將雷射頭取下(聚焦鏡鏡片需額外保管)> 取一段雙面膠平貼在 鏡筒上，輕壓雙面膠，使雙面膠黏貼面有一圈鏡筒壓痕。
9. 取得中心雷射光點：將雷射頭手動移至正中央 > 關上門蓋 > 點擊「雷射脈衝」 > 打開門蓋 > 觀察 光點位置，並視情況移動第三反射鏡。
10. 移動第三反射鏡（如下圖）：
a. 光點位在鏡筒圓心，代表光路已垂直，不需調整。
b. 光點偏右，需減少反射鏡平行空隙，同時調鬆 3 個調光螺絲半圈，再重複步驟 6、8-10，直 到光點位在鏡筒圓心。
c. 光點偏左，需增加反射鏡平行空隙，同時鎖緊 3 個調光螺絲半圈，再重複步驟 6、8-10，直 到光點位在鏡筒圓心。
注意測試出光口光點時(步驟 6)，需將聚焦鏡鏡片、雷射頭、聚焦鏡固定環裝回。
11. 確認中心雷射光點：調整完成後，確認鏡筒光點與出光口光點皆已調整至圓心。
12. 裝回雷射頭、雷射頭遮罩：回雷射頭 > 用星型螺絲起子鎖回雷射頭遮罩上 2 顆螺絲。
13.「校正相機」：光路調整後，請先執行「校正相機」，再使用相機預覽。
