Beambox II - ملحق النفاذ

⚠︎ تحذير: ميزة التمرير غير متوفرة في أوروبا.

الوصف

يقدم هذا المقال دليلاً مفصلاً خطوة بخطوة لتركيب ملحق التمرير لجهاز Beambox II.
يرجى اتباع التعليمات التالية لإتمام عملية التركيب.

محتويات الصندوق:

#	البند	الكمية	الصورة

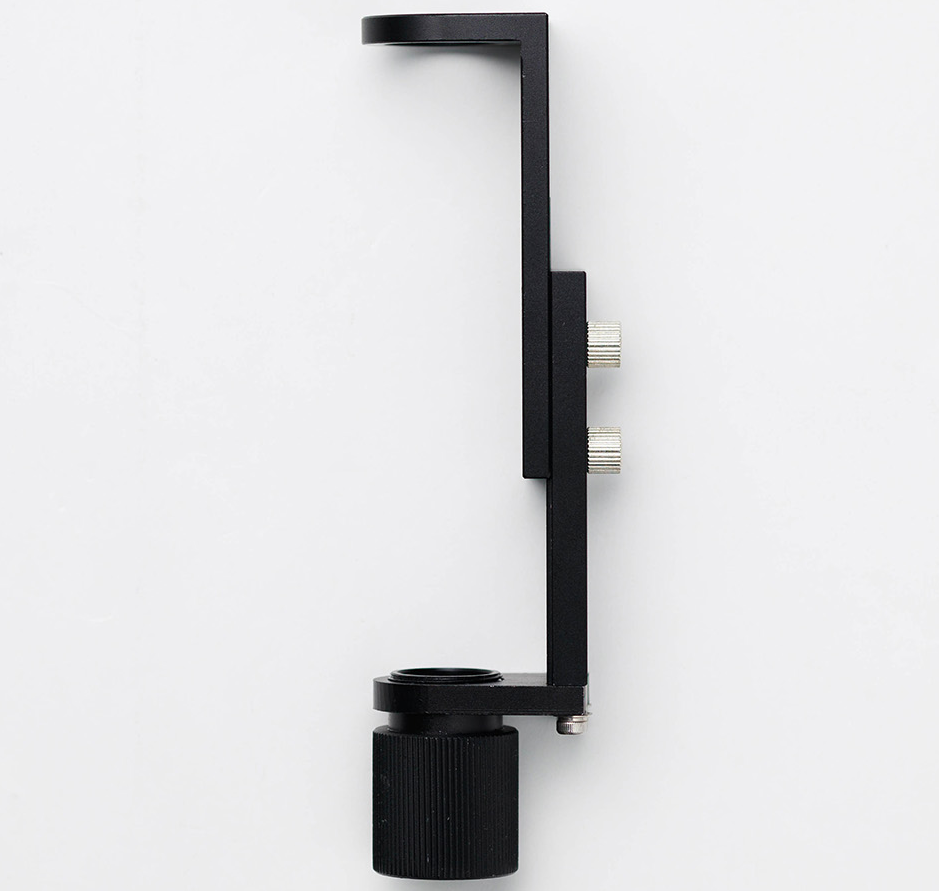

1	ملحق تمديد الفوهة	1 قطعة
2	أداة التركيز اليدوي	1 قطعة

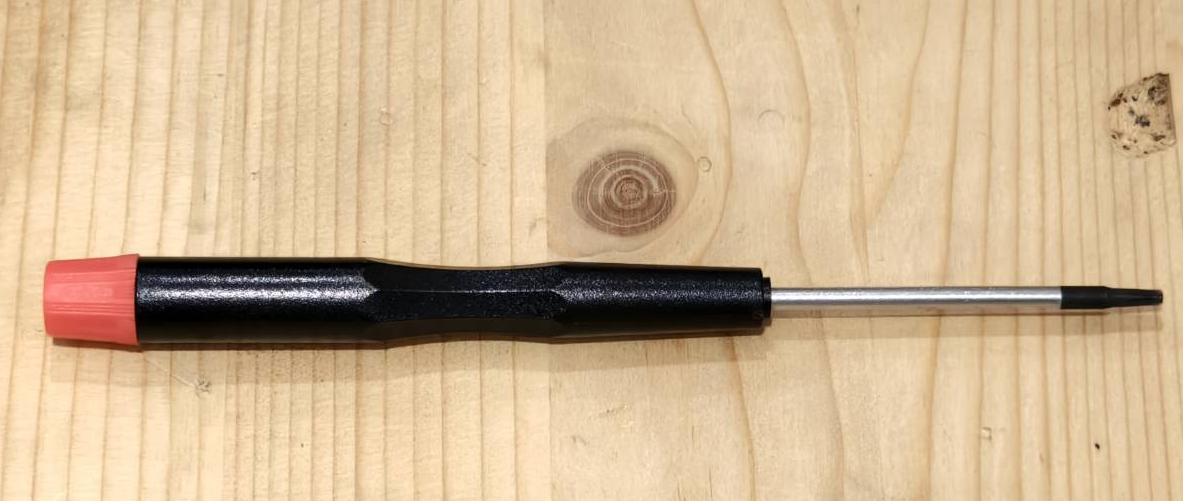

الأدوات

الخطوة 1

قم بإزالة الشبكة العسلية وحامل المنصة.

الخطوة 2

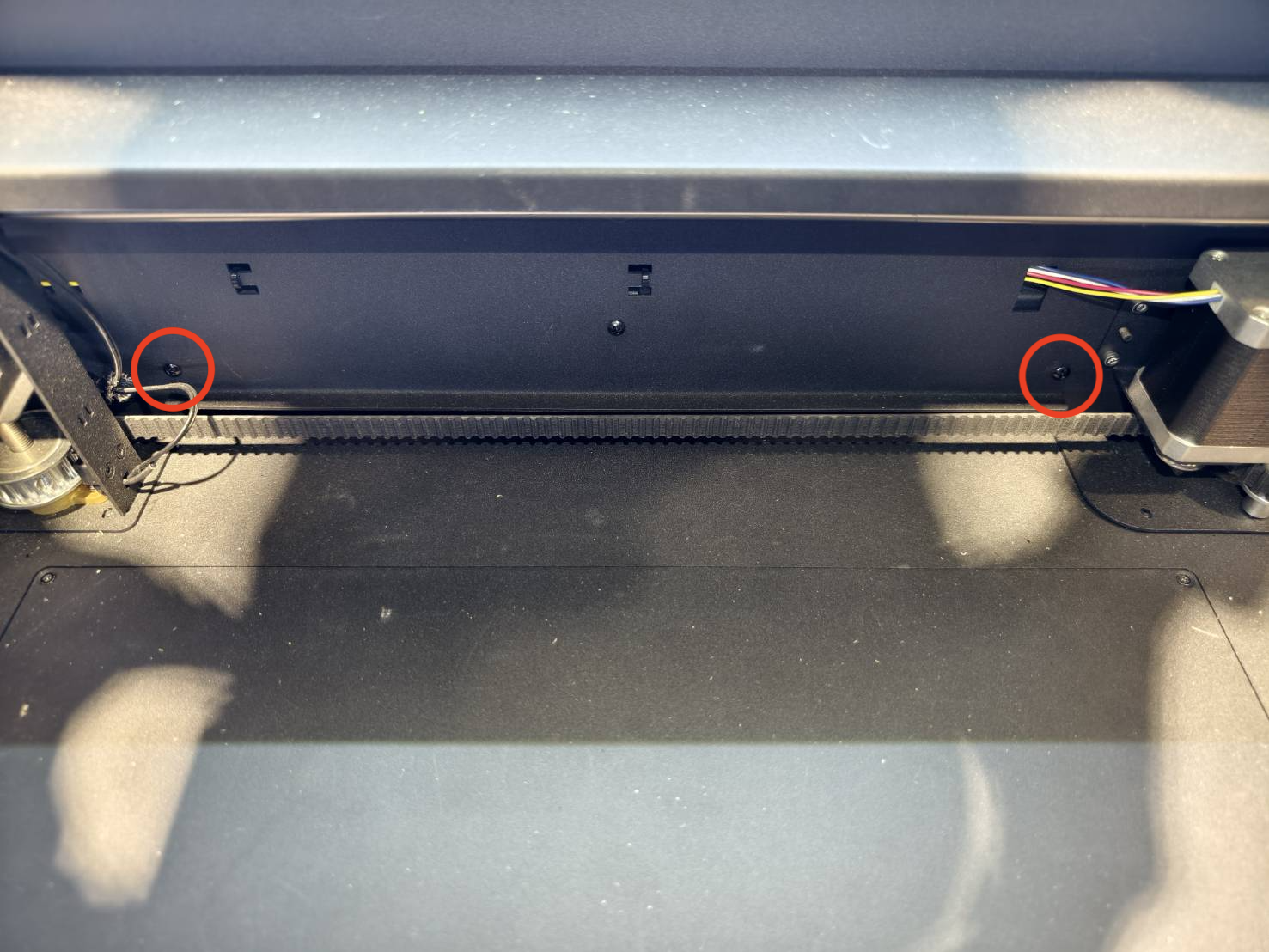

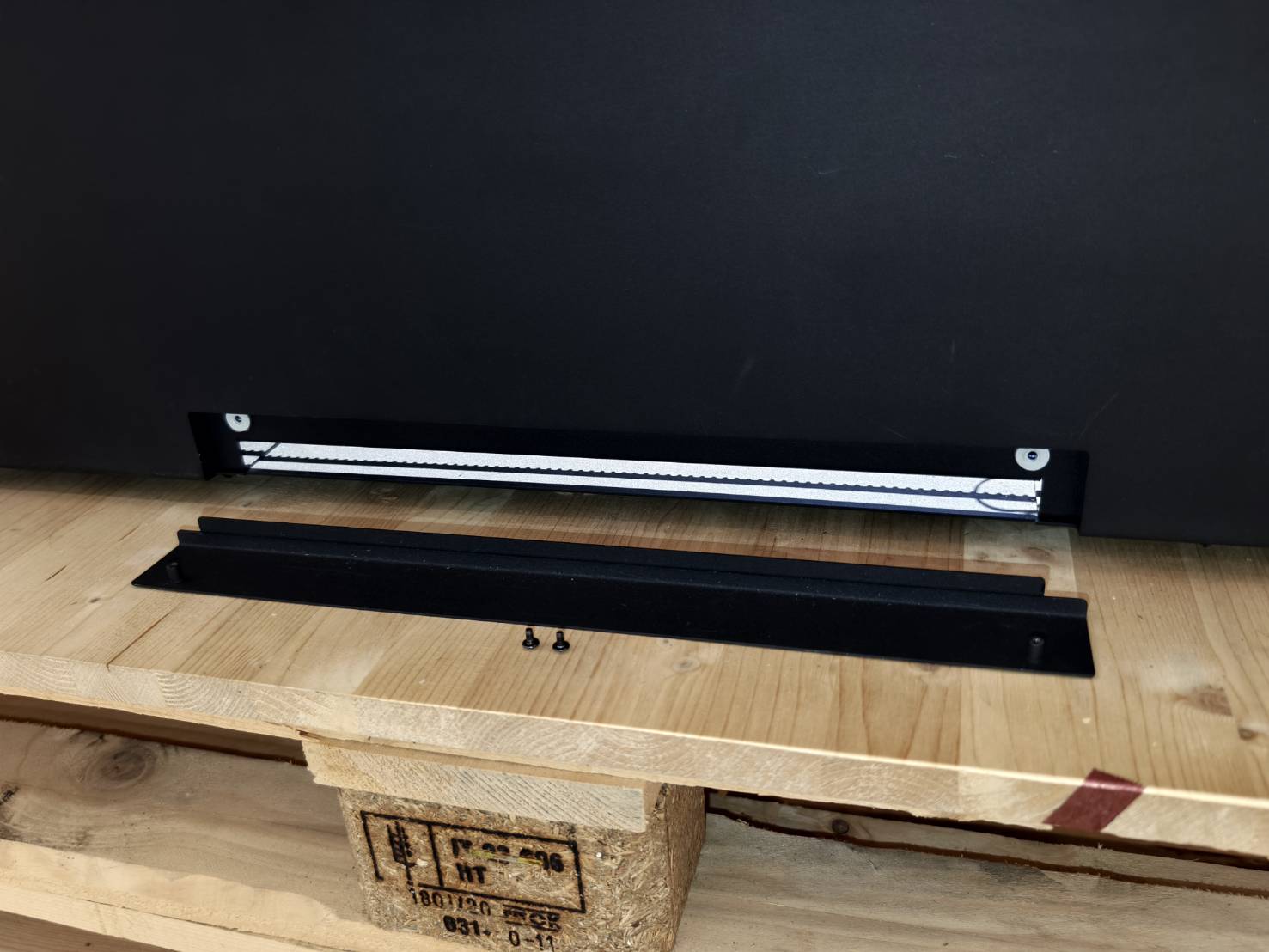

قم بإزالة البرغيين الموجودين في مقدمة الجهاز ومن داخله.
يُرجى الاحتفاظ بالغطاء بعناية للاستخدام المستقبلي.

الخطوة 3

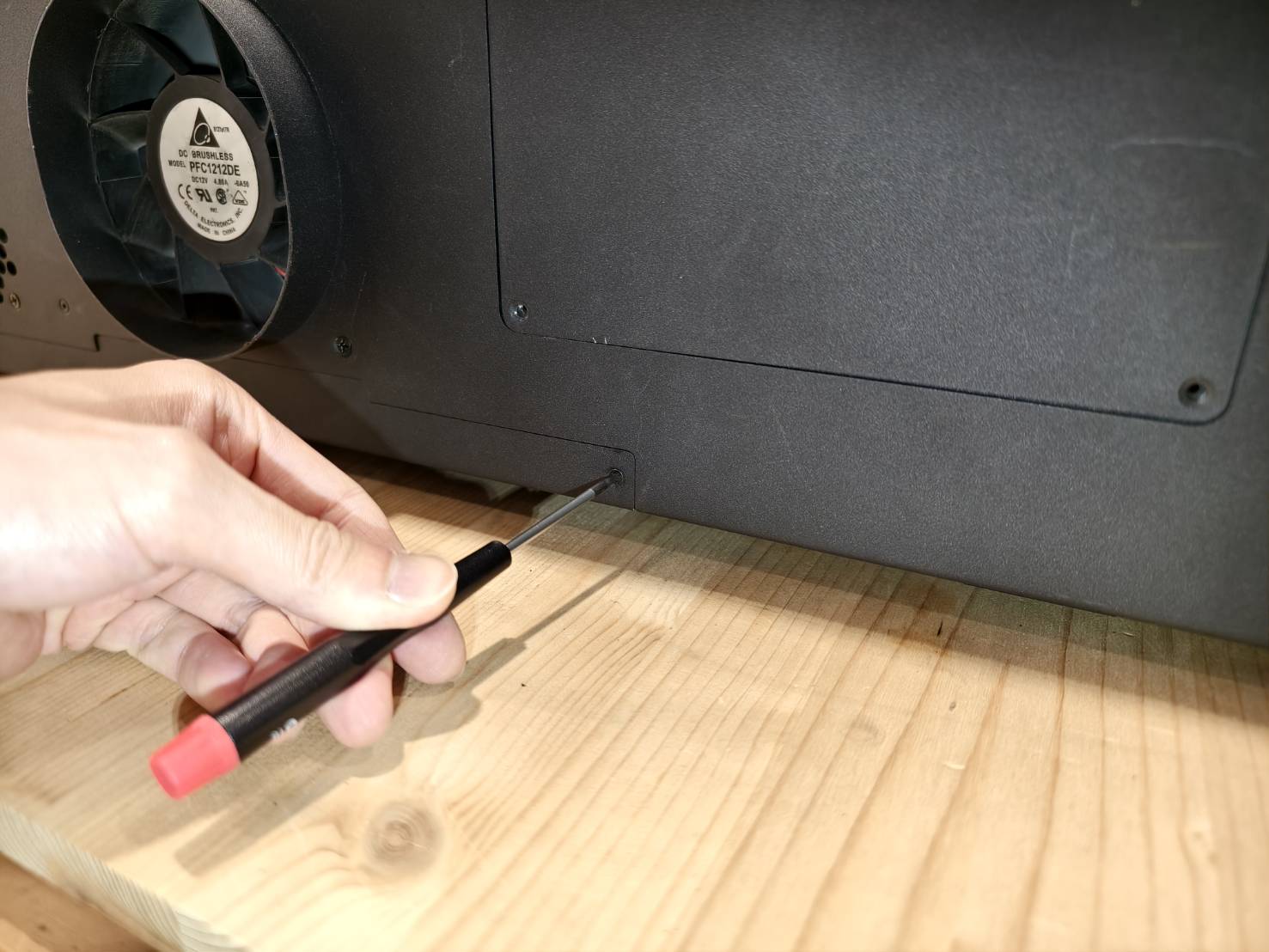

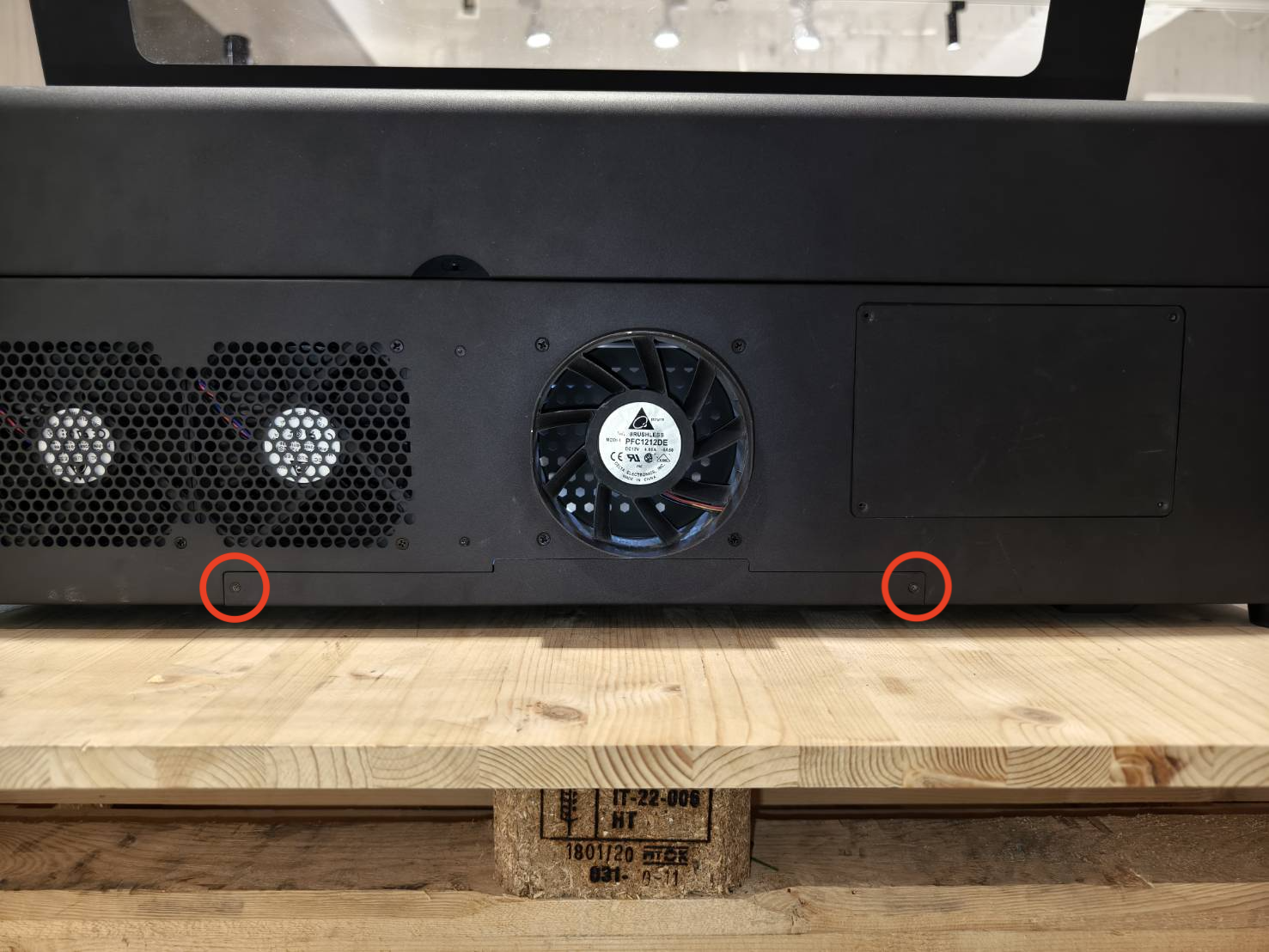

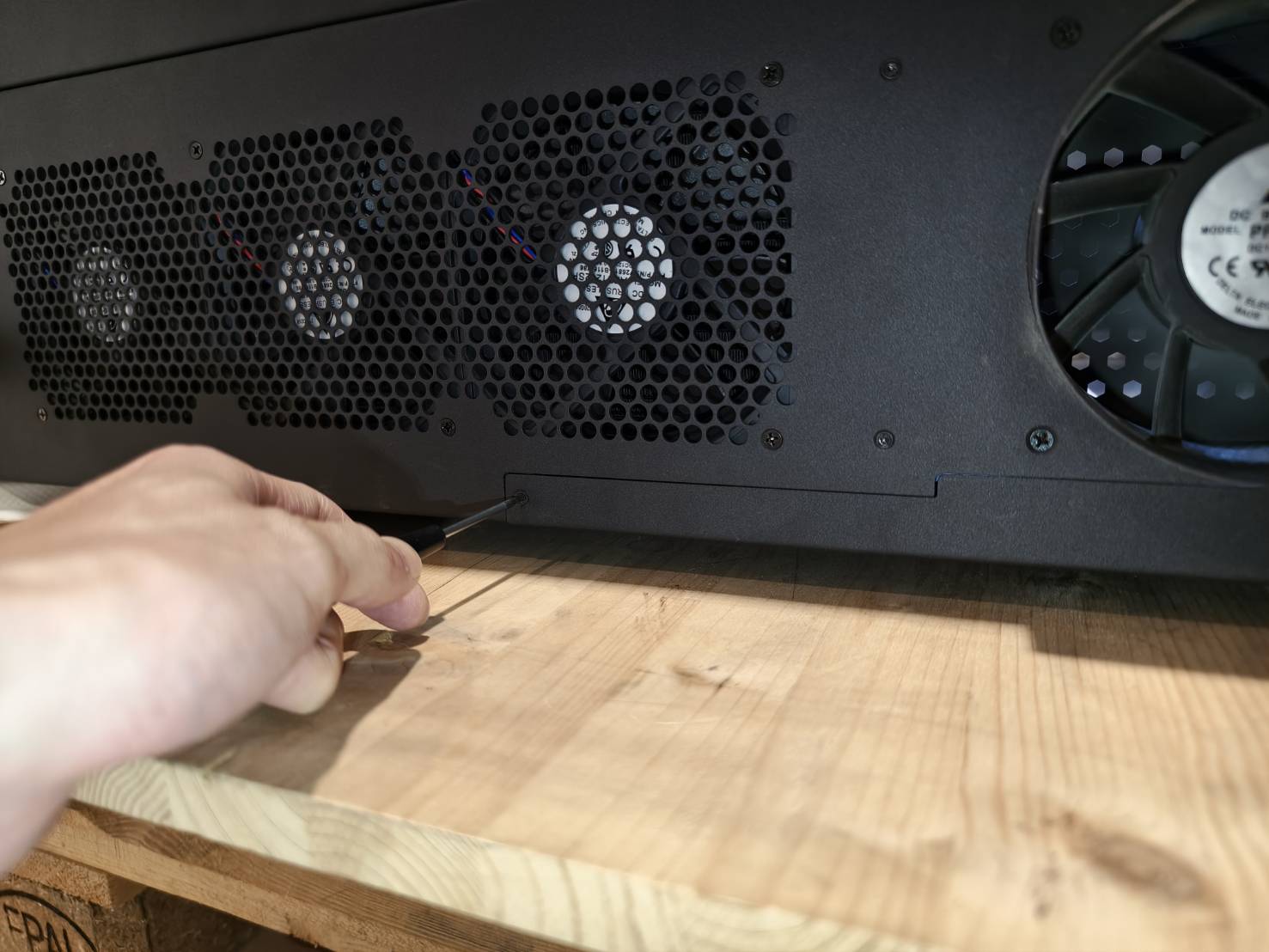

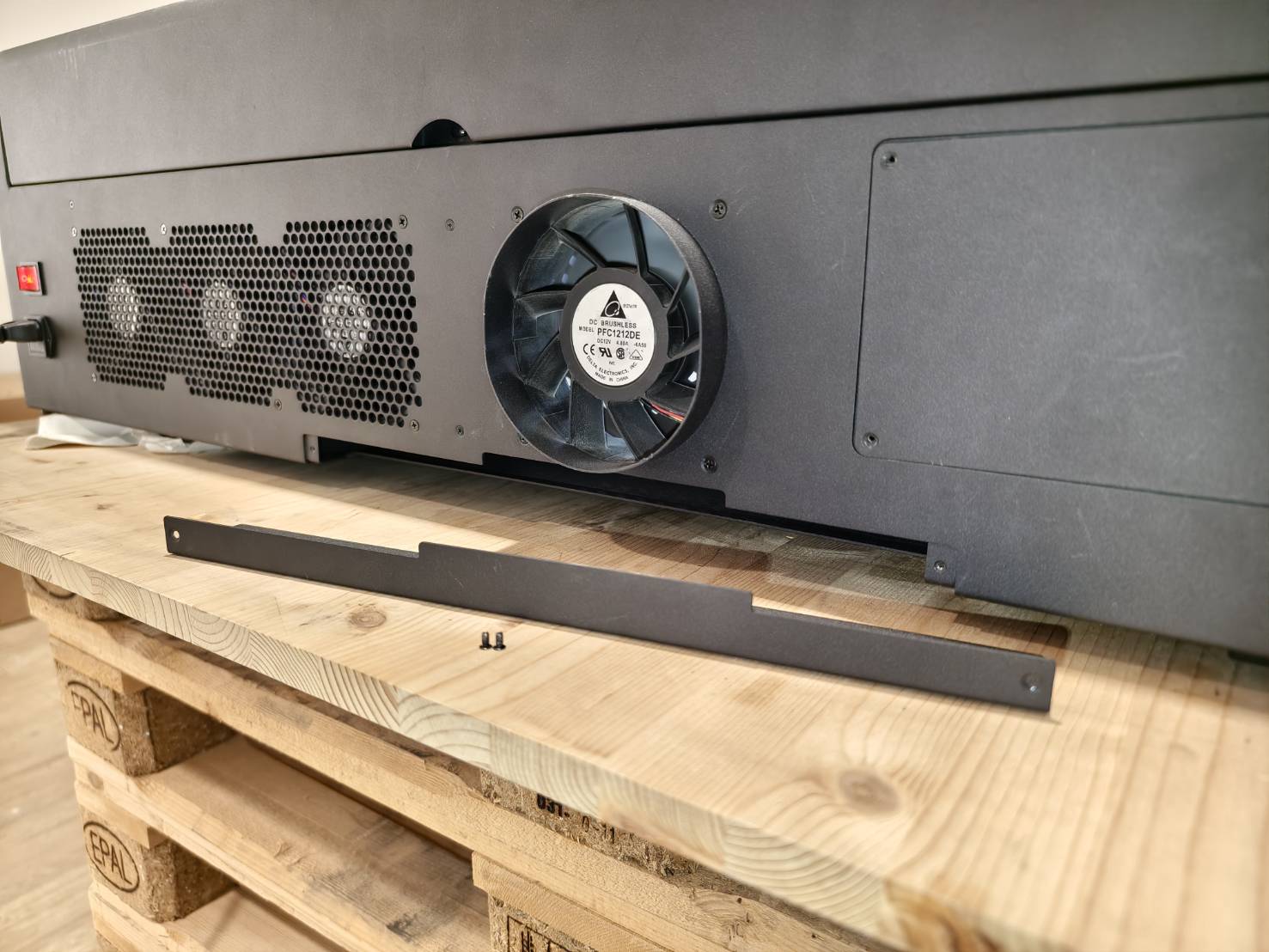

قم بإزالة البرغيين الموجودين في الجزء الخلفي من الجهاز.
يُرجى الاحتفاظ بالغطاء بعناية للاستخدام المستقبلي.

الخطوة 4

أعد ترتيب خرطوم الهواء كما هو موضح في الفيديو أدناه.
(يجب فصل خرطوم الهواء أولاً، ثم إعادة ترتيب مساره وإعادة توصيله.)

الخطوة 5

افصل فوهة الليزر عن طريق تدوير الحلقة.

الخطوة 6

افصل الحلقة من ملحق تمديد الفوهة.
قم بتركيب ملحق تمديد الفوهة بالجهاز باستخدام الحلقة.

الخطوة 7

أعد تجميع الفوهة مع العدسة.

• تأكد من أن العدسة في الوضع الافتراضي.
• تأكد من أن الجانب المحدب للعدسة يكون متجهًا للأعلى.
  (نصيحة سريعة لتحديد الجانب المحدب: يجب أن يعكس وجهك بالكامل عند النظر إليه.)
• تأكد من عدم التواء خرطوم الهواء.

الشرح

افتراضيًا، ستكون عدسة التركيز في الأعلى، وسيكون بُعد التركيز 4 مم، مما يعني أن المسافة بين طرف الفوهة وسطح المادة ستكون 4 مم.

تحديد ترتيب وضع التركيز
وضع التركيز: 4 مم (افتراضي)		وضع التركيز: 16 مم
العدسة		الحاجز
الحاجز		العدسة
الحلقة		الحلقة
الفوهة		الفوهة

عرض توضيحي

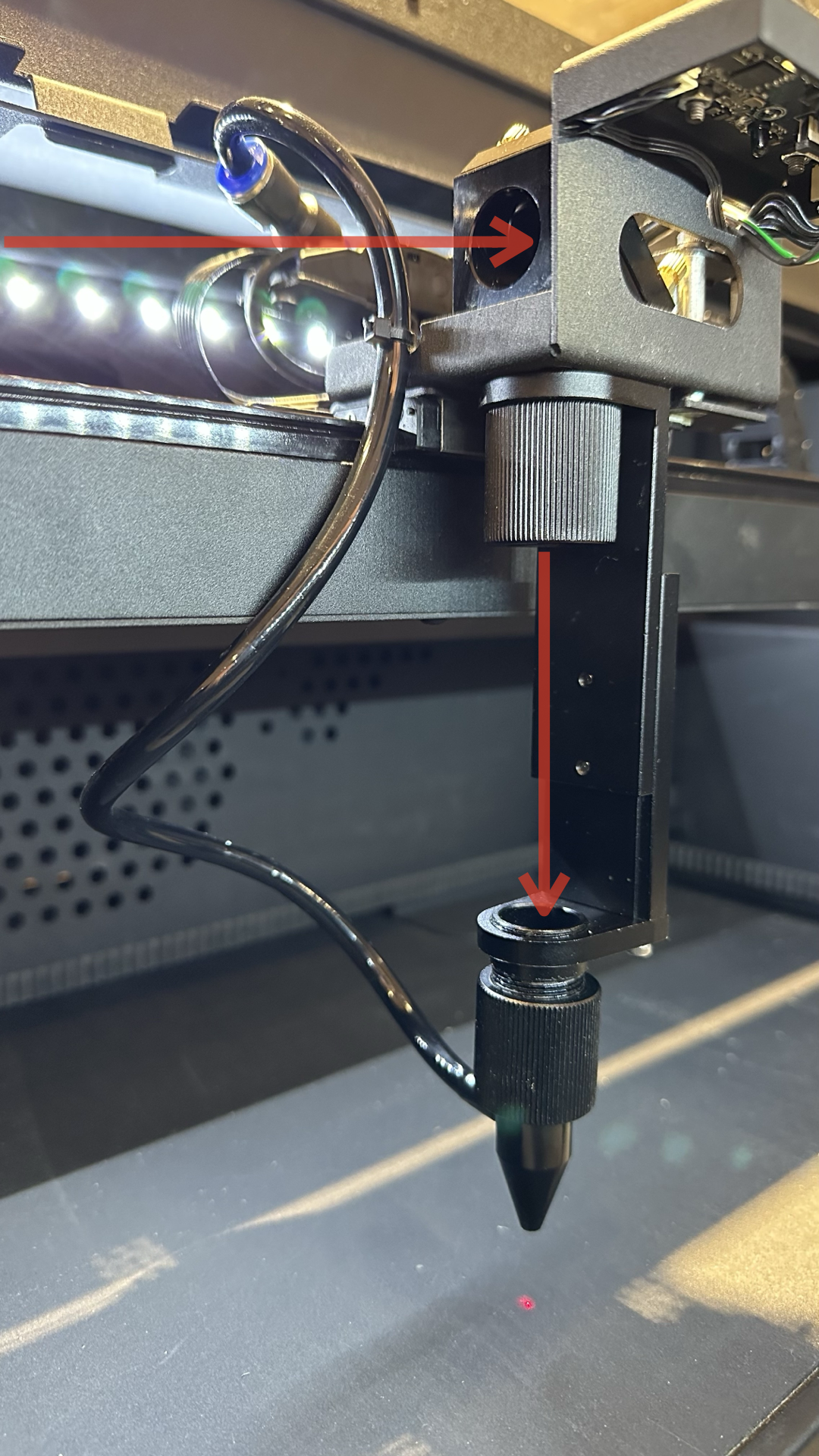

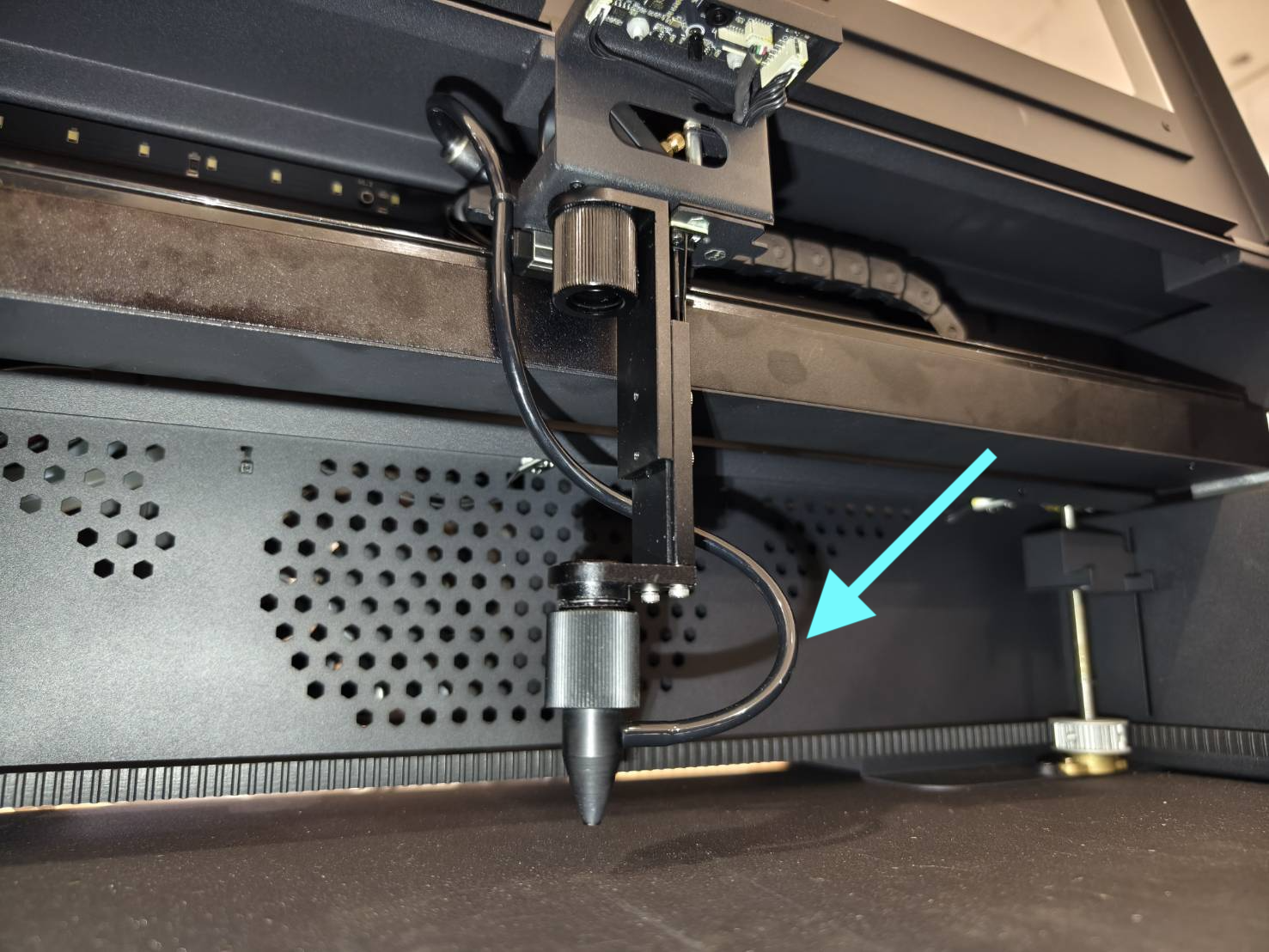

⚠︎ تنبيه: لتجنب الضرر المحتمل، يرجى عدم وضع أنبوب الهواء في مسار الليزر المشار إليه بالسهم الأحمر في الصورة أدناه.

⚠︎ تنبيه: يرجى أيضًا وضع خرطوم الهواء على الجانب الأيمن من فوهة الليزر لتجنب مشاكل العودة إلى الموضع الأصلي.

الخطوة 8

قم بتفعيل وظيفة اختبار تدفق الهواء على لوحة التحكم وحرك رأس الليزر يدويًا للتحقق من سلامة النتيجة. حرك الفوهة خاصةً إلى الجانب الأيسر، حيث قد يصطدم خرطوم الهواء بجانب الجهاز مما يسبب انحناءه.

الخطوة 9

انتقل إلى "إعدادات الأجهزة" لاختيار وضع التركيز الافتراضي.
الجهاز >> إعدادات الأجهزة >> الصفحة التالية >> وضع التركيز >> اختر "التركيز القريب" (الافتراضي)

الخطوة 10

يمكن تعديل ارتفاع الفوهة باستخدام البراغي الجانبية.

الخطوة 11

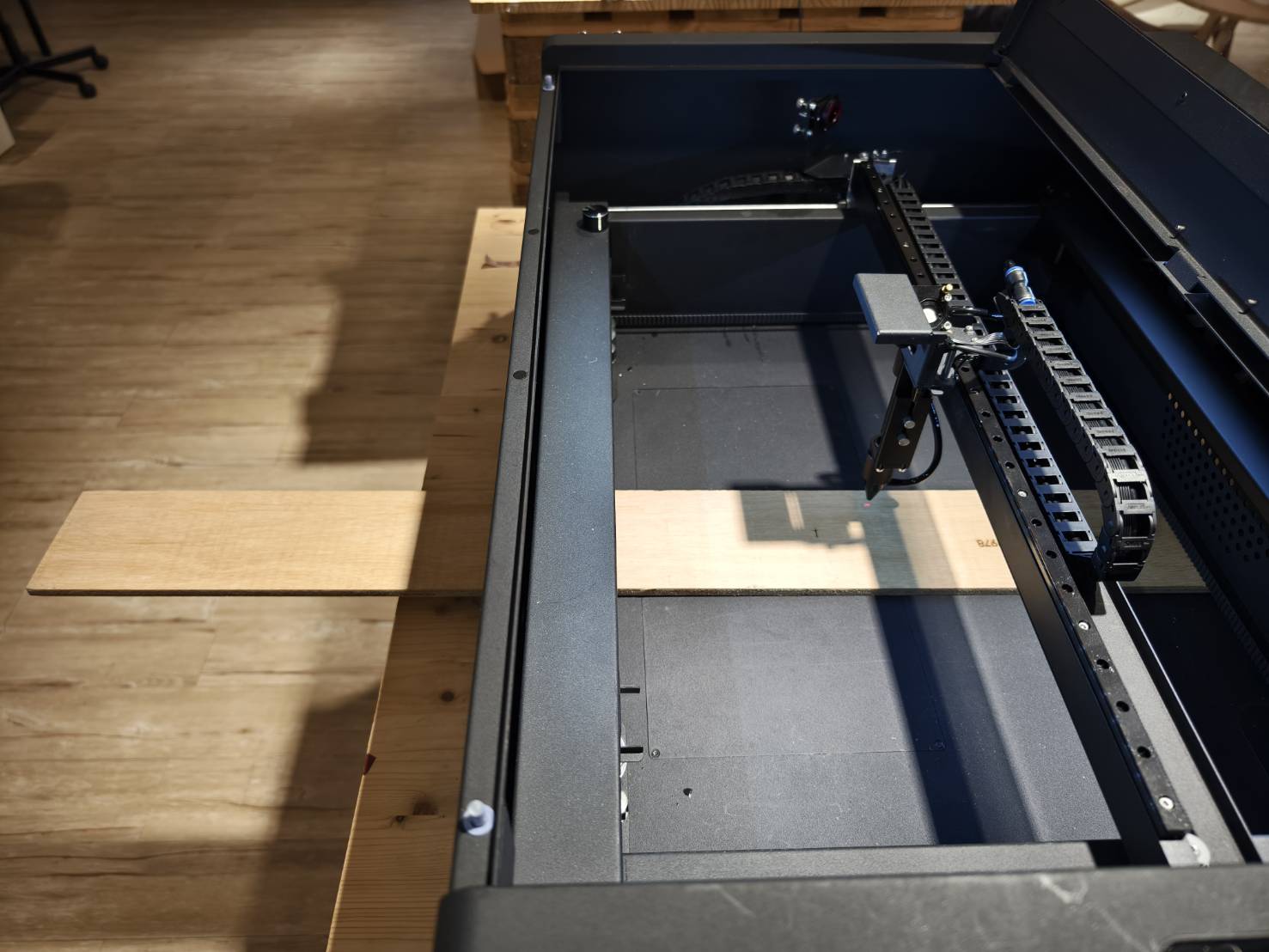

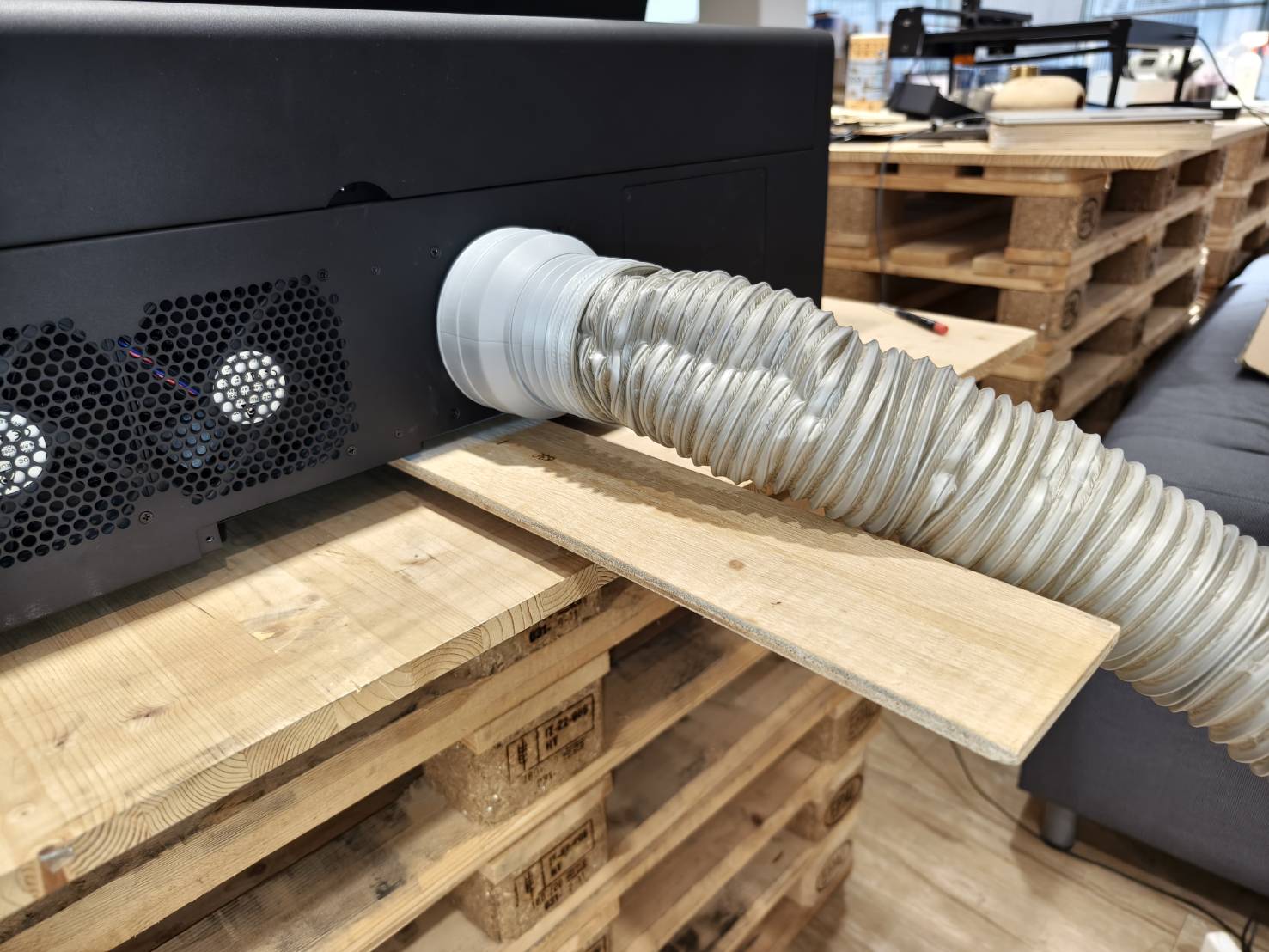

يمكنك الآن وضع قطعة مادة أطول داخل الجهاز.
تأكد من أن خرطوم التهوية لن يعيق الجانب الخلفي للمادة.

الخطوة 12

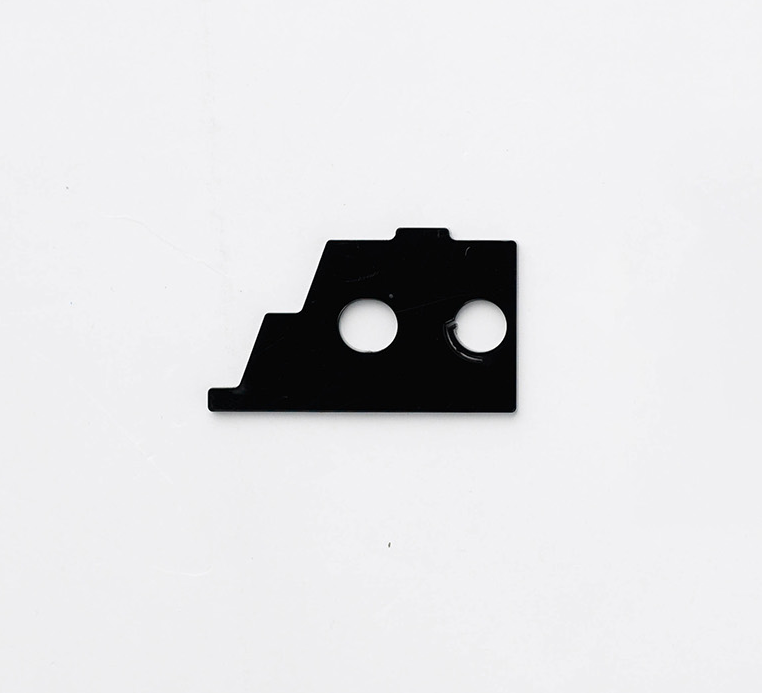

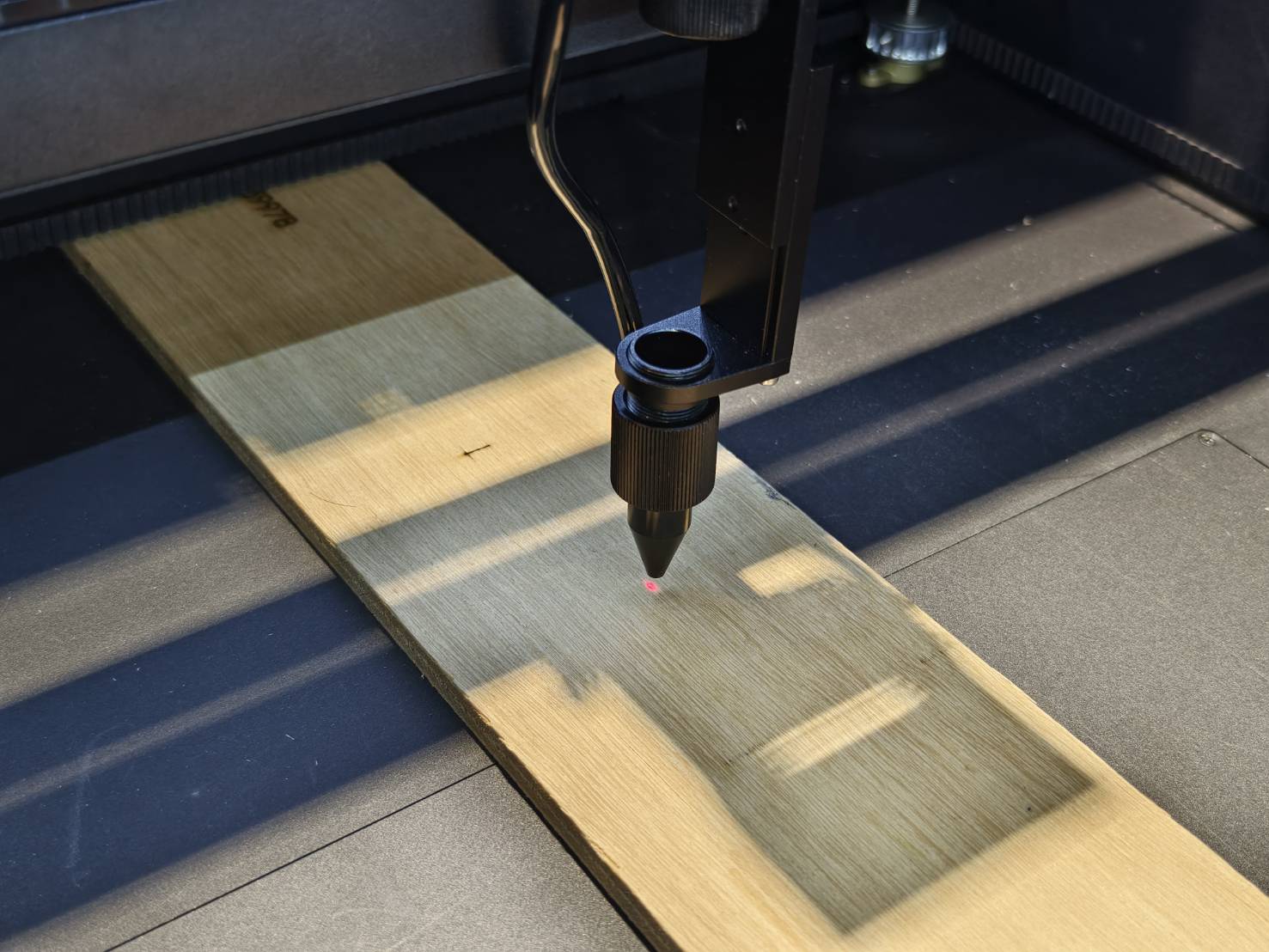

قم بإجراء التركيز اليدوي باستخدام الأداة. سمك طرف الأداة 4 مم، وسنستخدمه للتركيز. (إذا فقدت أداتك، يمكنك استخدام التعليمات لقطع واحدة جديدة بنفسك.)

الخطوة 13

حرك رأس الليزر إلى المنطقة التي ترغب في نقشها أو قطعها وأغلق الباب.

الخطوة 14

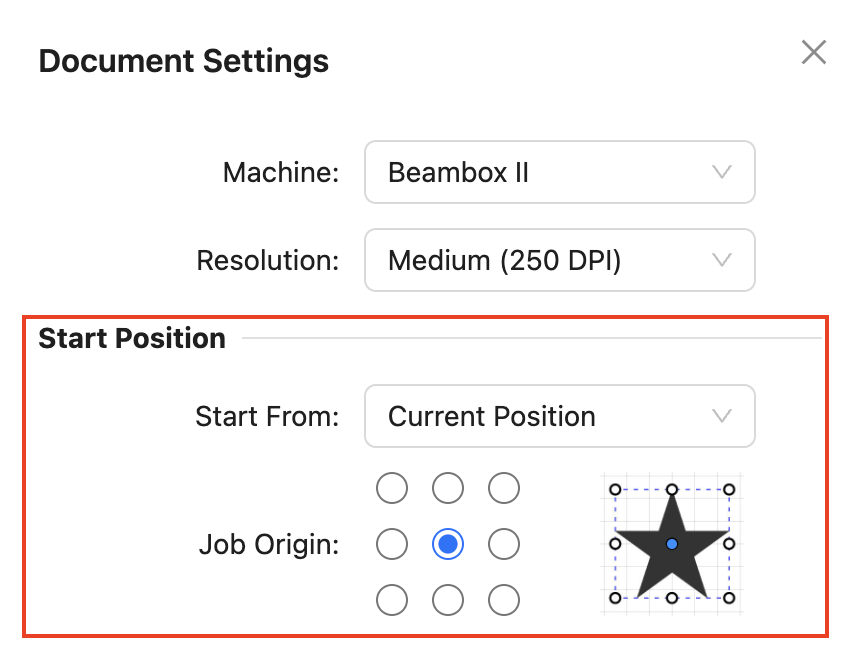

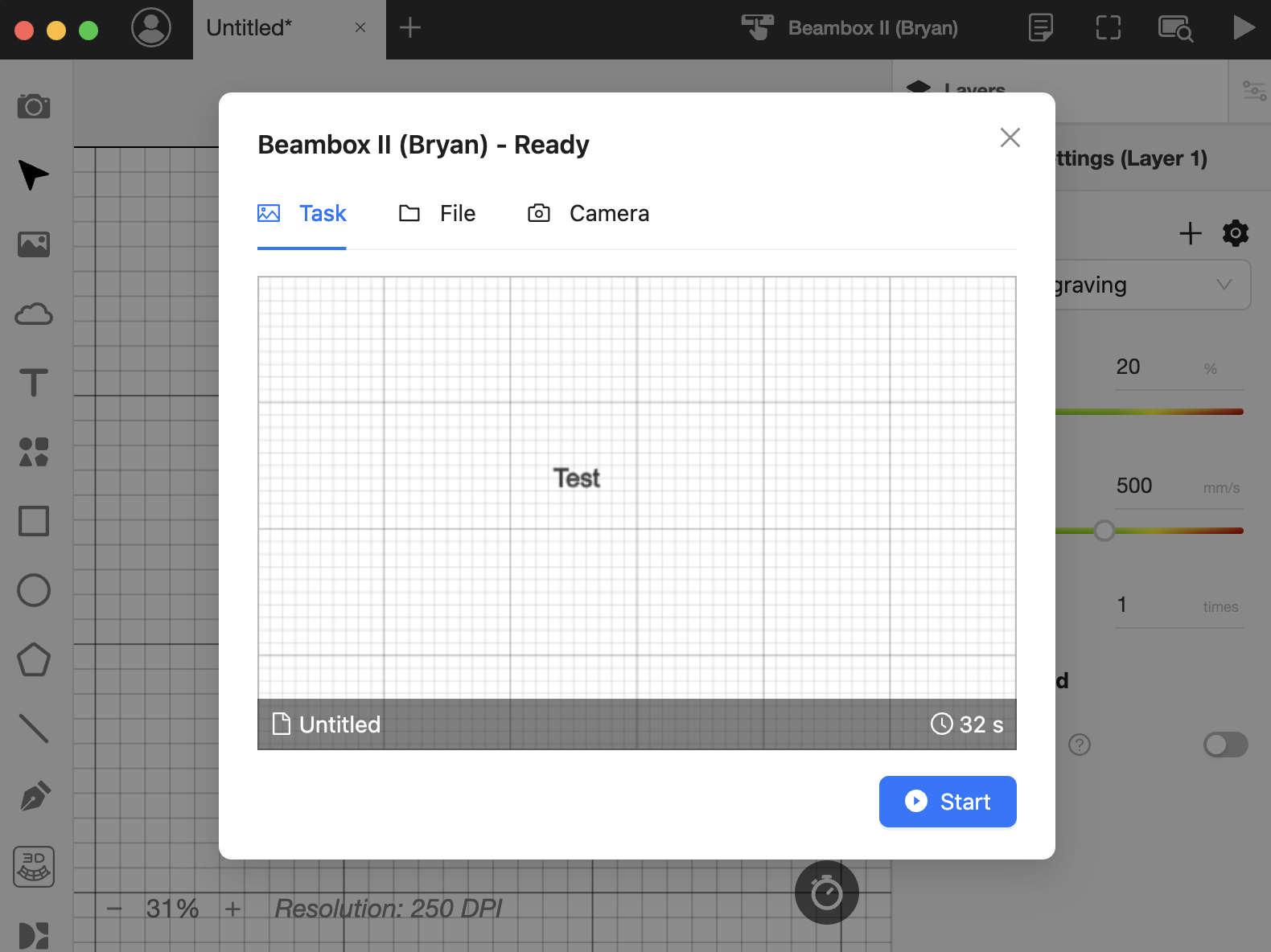

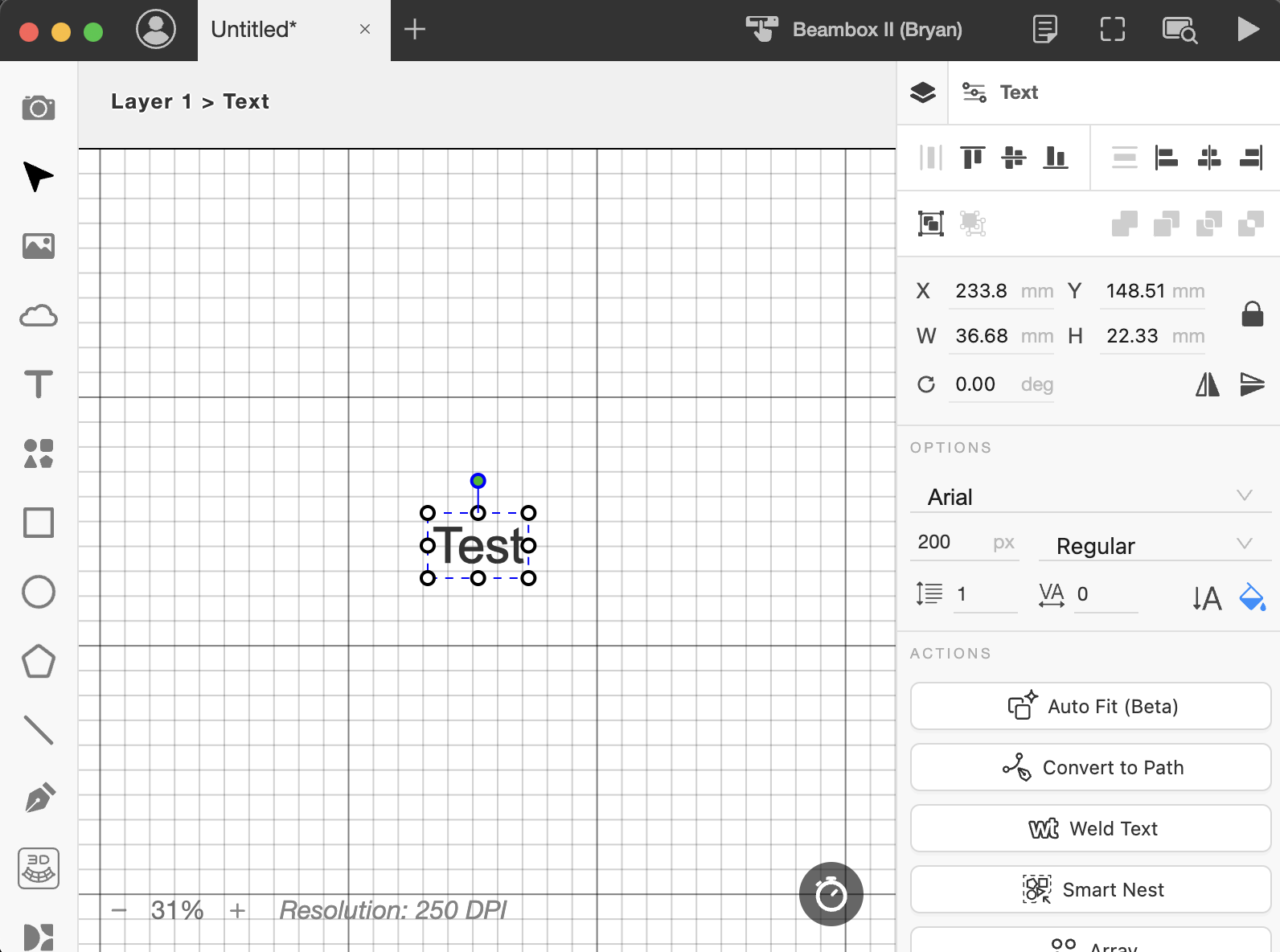

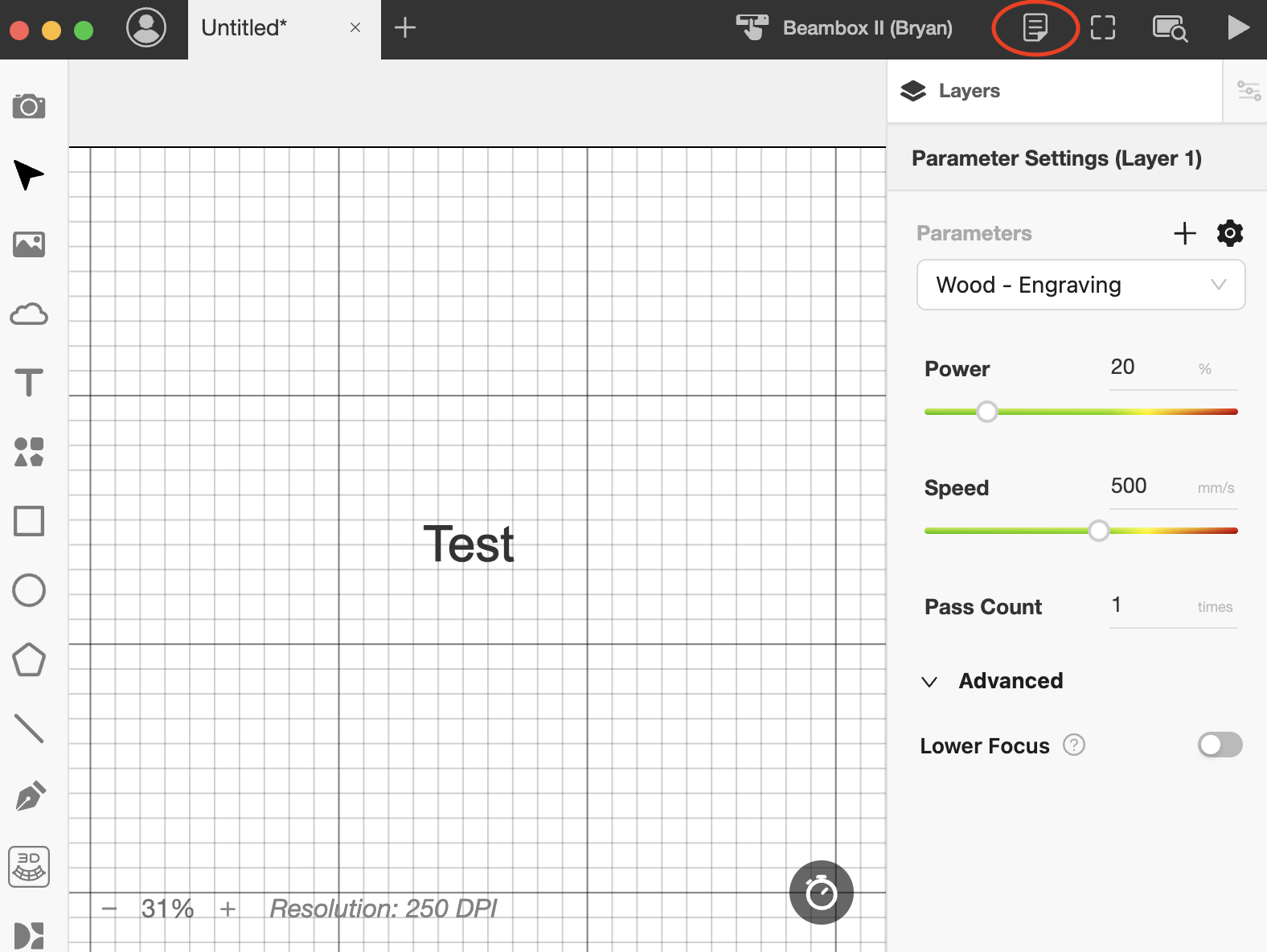

• قم بتشغيل Beam Studio واستورد ملفًا أو أنشئ ملفًا جديدًا.

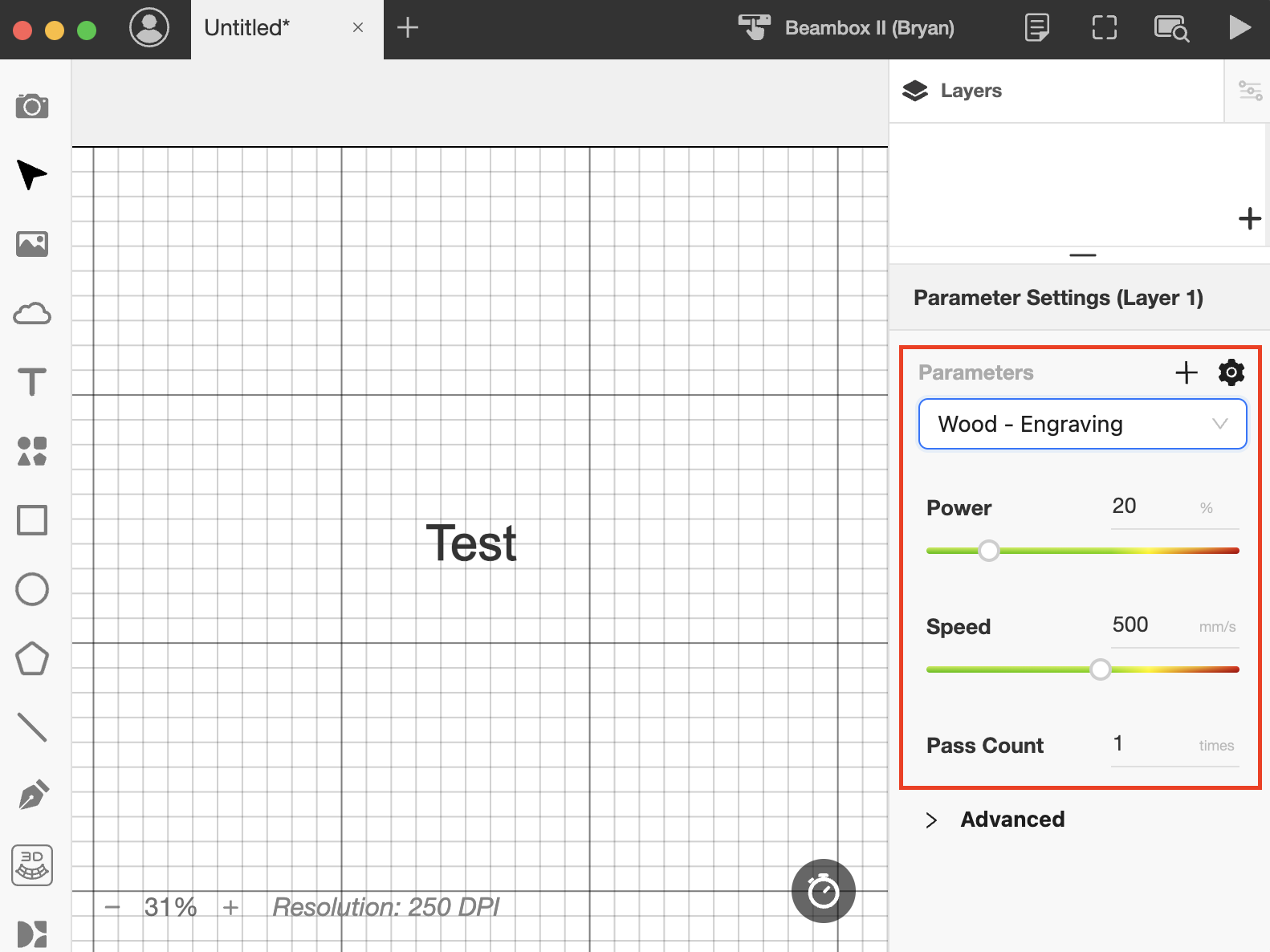

• اضبط المعلمات الصحيحة وفقًا للمادة التي تستخدمها.




• فعّل الموضع الحالي كنقطة البداية في إعدادات المستند.




• ابدأ المهمة.


الخطوة 14

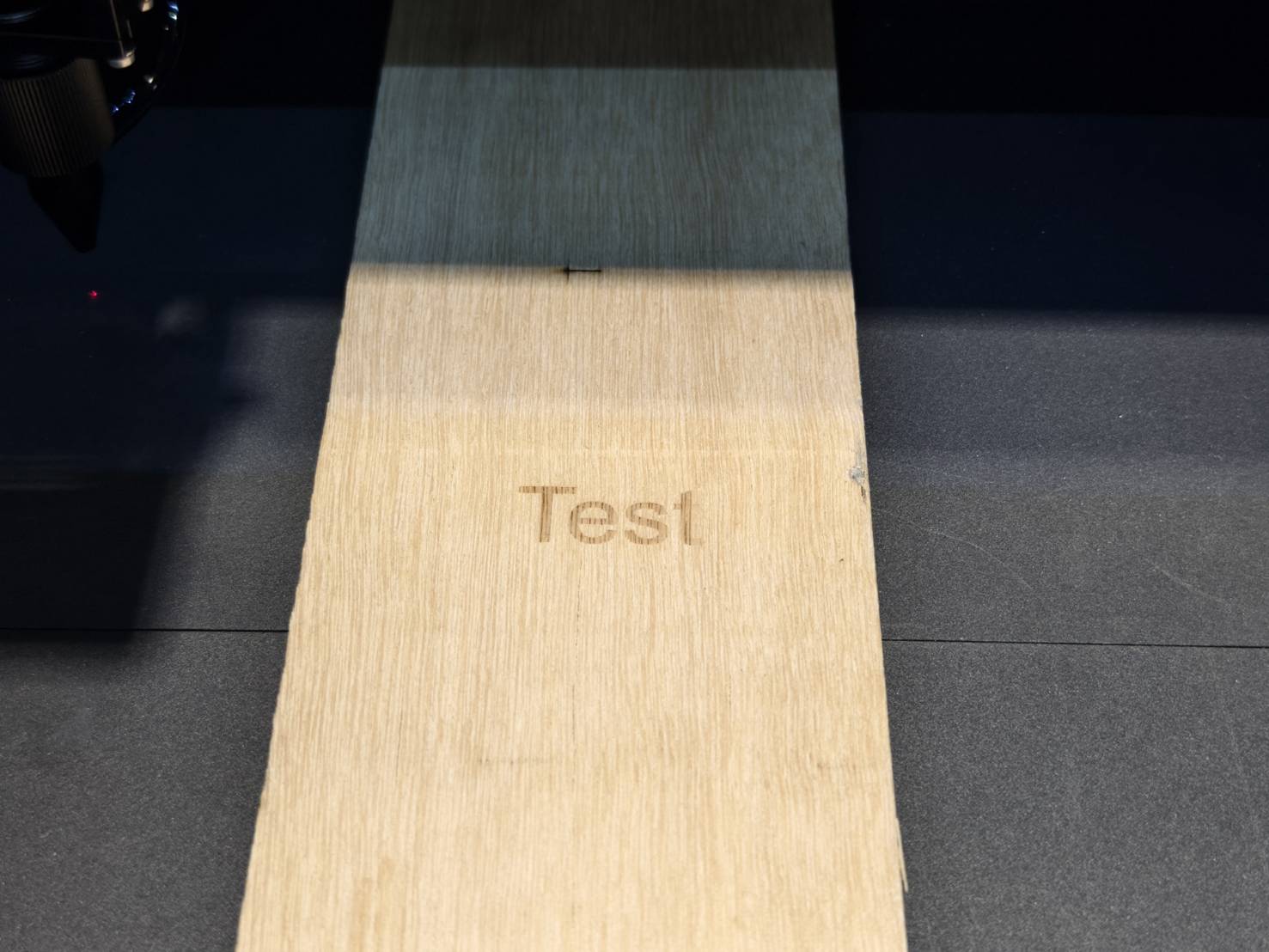

تحقق من النتيجة.
