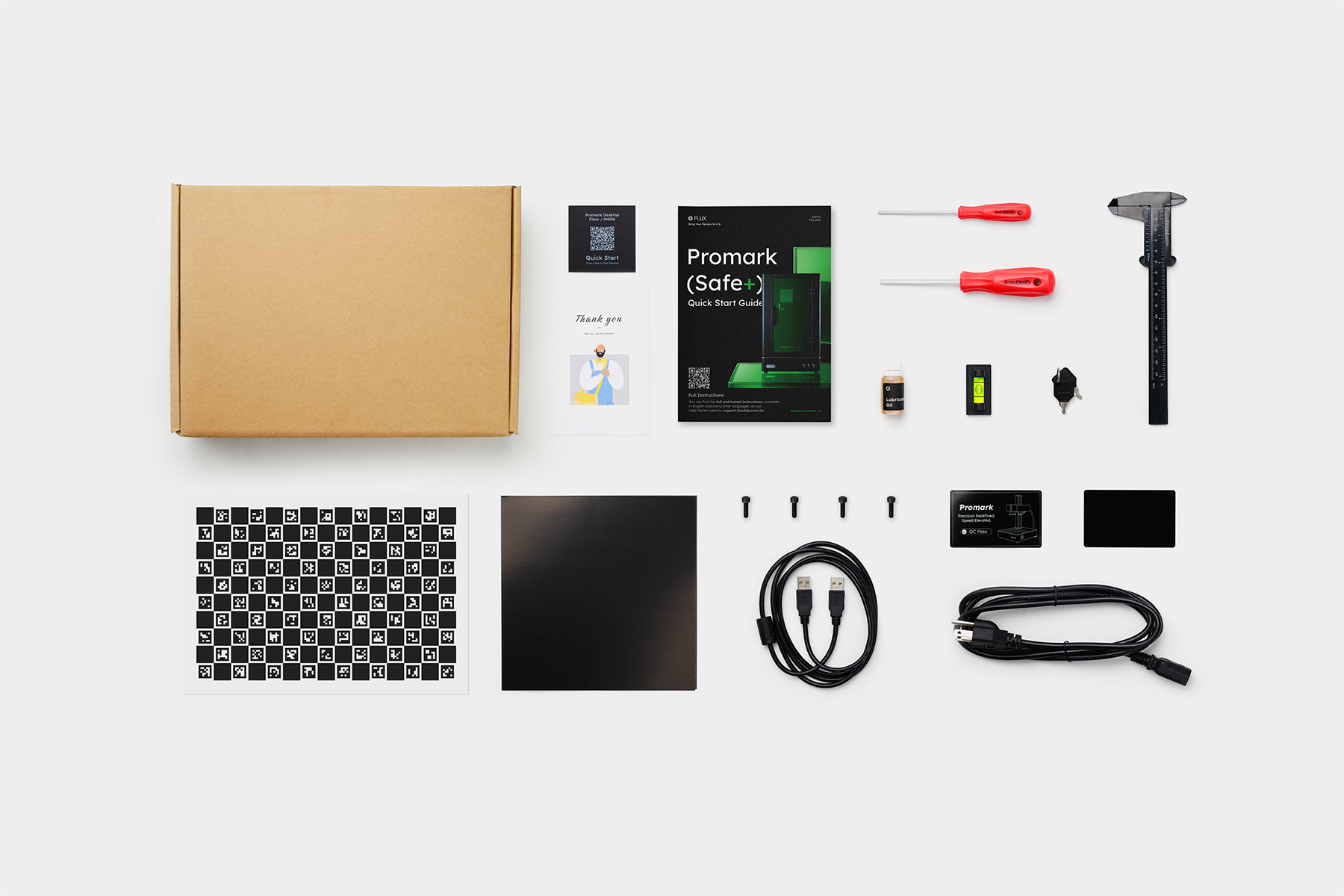

ما في الصندوق؟
الملحقات
- دليل البدء السريع
- كابل الطاقة
- المشبك
- خرطوم التهوية
- كابل USB
- كابل الكاميرا
- مفتاح الأمان الليزر
- الغطاء الواقي للعدسة
- بطاقة معايرة العدسة
الأدوات
- مفك سداسي 3mm
- ميزان تسوية صغير
- القدمة ذات الورنية
- لوحة معايرة الكاميرا
المستهلكات
- لوحة الألومنيوم السوداء للاختبار
- ورق معايرة العدسة
- زيت التزييت
التجميع

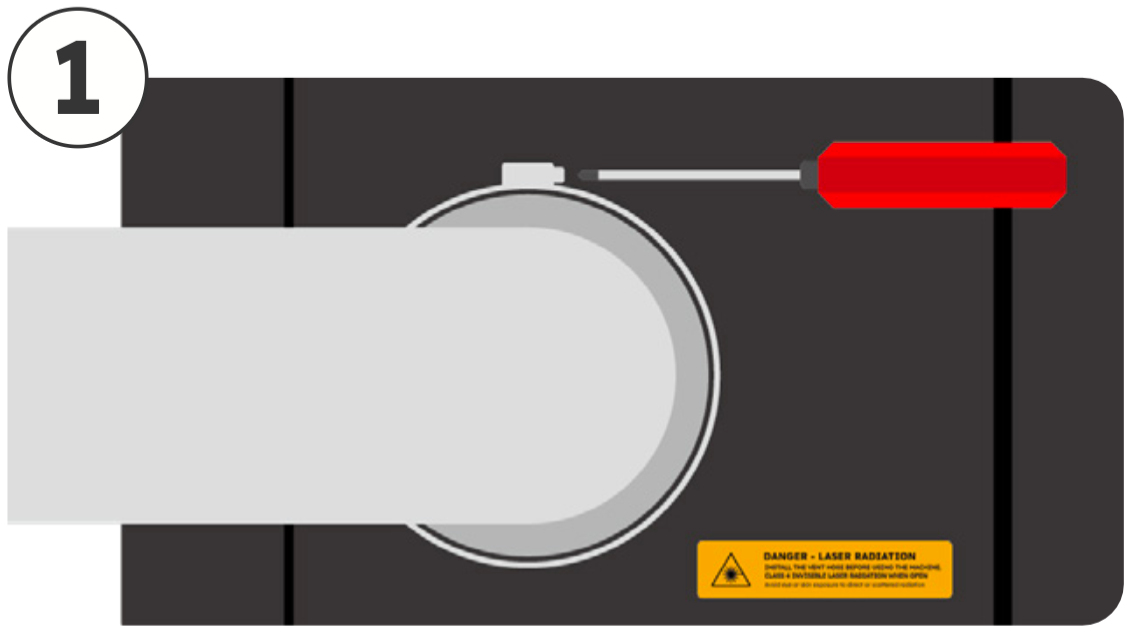

تركيب خرطوم التهوية
1. باستخدام مفك فيليبس، قم بفك مشبك خرطوم التهوية من غطاء فتحة التهوية وإزالة الغطاء.
2. قم بإزالة مواد التوسيد من داخل خرطوم التهوية.
3. أدخل المشبك في الطرف الأكبر من فتحة خرطوم التهوية، وثبته بمخرج مروحة العادم في الجزء الخلفي من الجهاز.
4. اضبط شد المشبك وثبته على مخرج مروحة العادم.
5. وجه الطرف المفتوح لخرطوم التهوية خارج النافذة باستخدام مروحة داخلية، أو قم بتوصيله بمنقي الدخان.

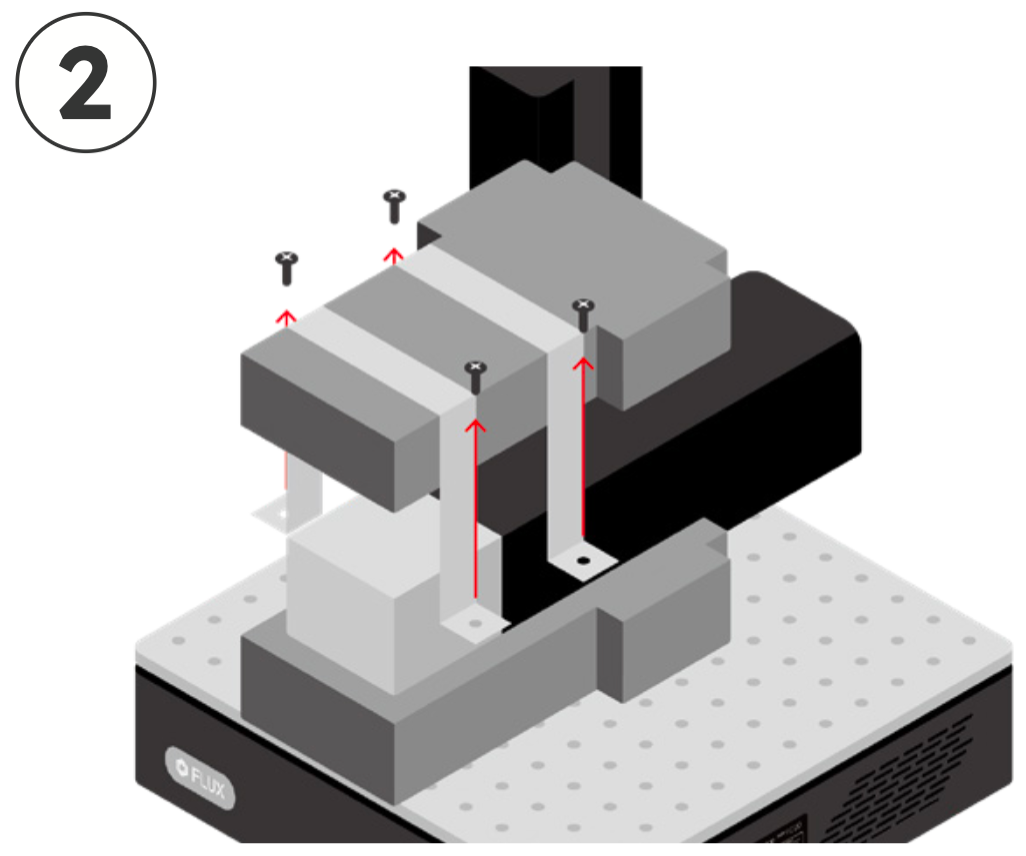

فك تغليف ذراع الجالفو
1. قم بإزالة المسامير الأربعة بجانب ذراع الجالفو.
2. قم بإزالة مواد التوسيد العلوية من ذراع الجالفو.

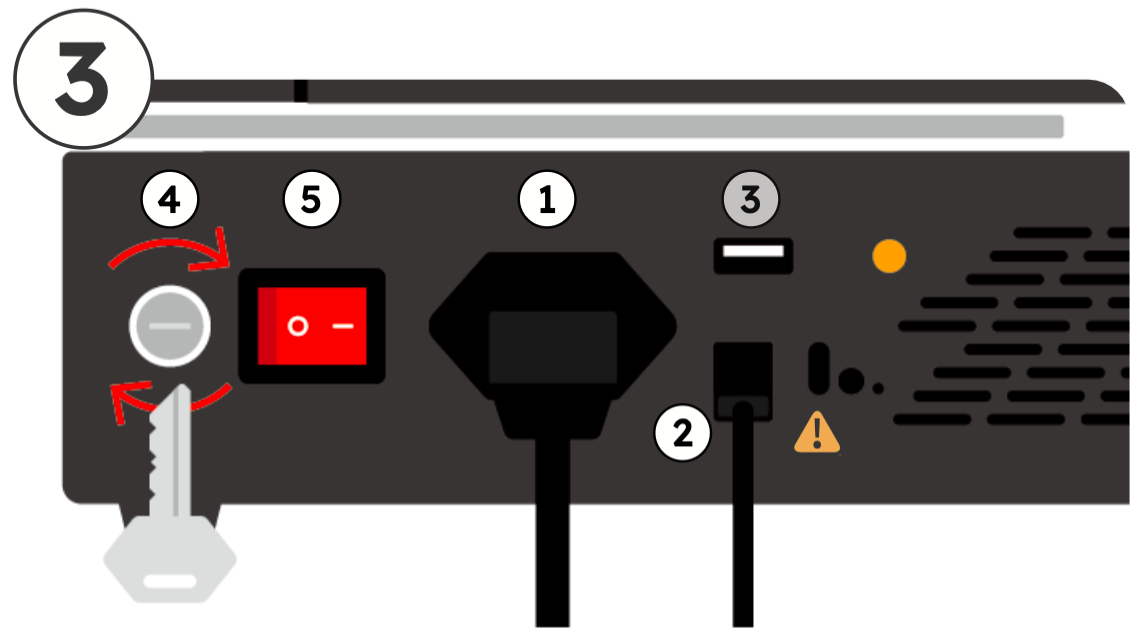

إعداد الطاقة والتوصيل
⚠ تنبيه: لا تستخدم منفذ USB من نوع C على الجهاز، فقد يتسبب ذلك في حدوث أخطاء في جهازك.
1. قم بتوصيل كابل الطاقة بمدخل التيار المتردد للجهاز ومأخذ حائط مؤرض.
2. أدخل طرف USB‑B من كابل التوصيل في الجهاز وطرف USB‑A في جهاز الكمبيوتر.
3. (خطوة اختيارية) قم بتوصيل كابل الكاميرا بتوصيل موصل USB‑A في منفذ الكاميرا بالجهاز والموصل USB‑A الآخر بالكمبيوتر.
4. استخدم مفتاح أمان الليزر المرفق لإلغاء قفل الجهاز بتدوير مفتاح التشغيل في اتجاه عقارب الساعة.
5. اضغط على مفتاح الطاقة الأحمر الخلفي لتشغيل الجهاز.

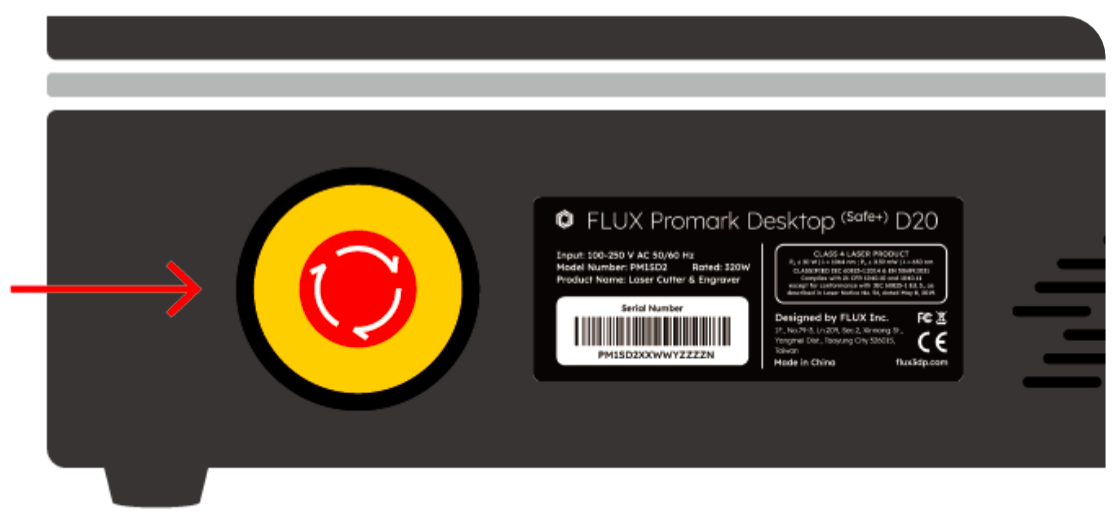

إذا لم يعمل مفتاح الطاقة الأحمر على تنشيط الجهاز، تحقق مما إذا كان زر الإيقاف الطارئ على الجانب الأيمن من لوحة التحكم مضغوطاً. إذا كان كذلك، قم بتدويره في اتجاه عقارب الساعة نحو السهم الأبيض لتحريره.

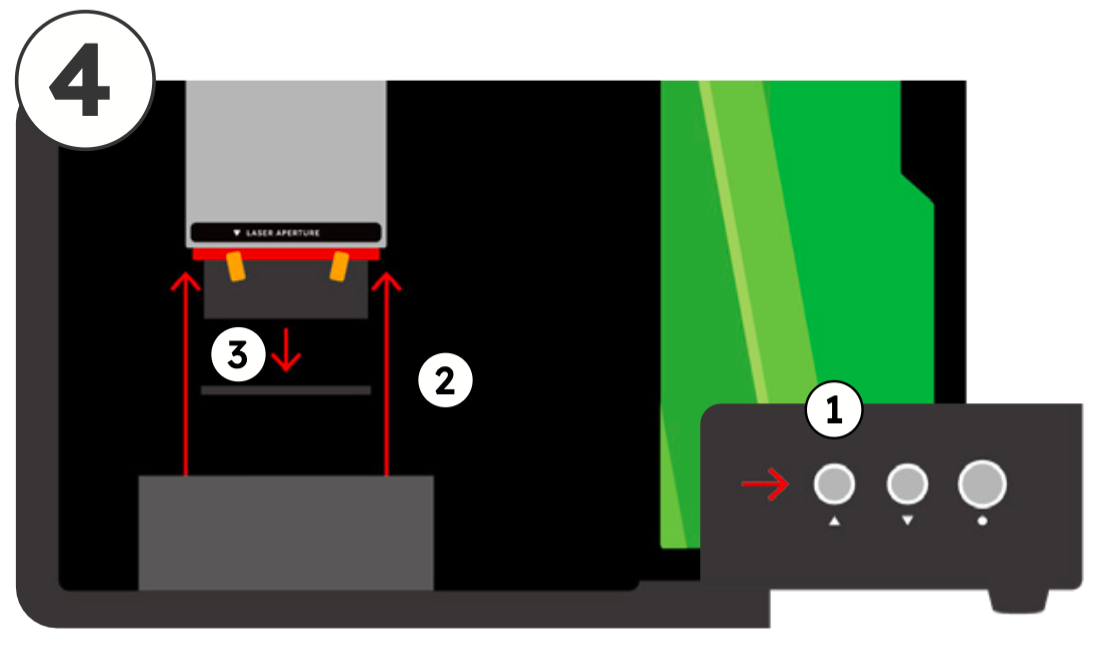

1. اضغط على زر "لأعلى" لرفع ذراع الجالفو.
2. قم بإزالة مواد التوسيد من أسفل ذراع الجالفو.
3. قم بإزالة غطاء عدسة المجال واحتفظ به في صندوق الملحقات
