⚠︎ قبل البدء، يرجى التأكد من تحديث Beam Studio والبرنامج الثابت لـ beamo II إلى أحدث الإصدارات.
الوصف
يرشدك هذا المقال خلال إجراء معايرة الكاميرا المتقدمة.
متى تحتاج إلى معايرة وحدة الكاميرا
- بعد إعادة تثبيت النظام.
- إذا تم استبدال وحدة الكاميرا أو إعادة وضعها.
- إذا ظهرت معاينة الكاميرا مشوهة أو غير طبيعية.
الخطوة 1 – التحقق من إصدارات البرنامج والبرنامج الثابت

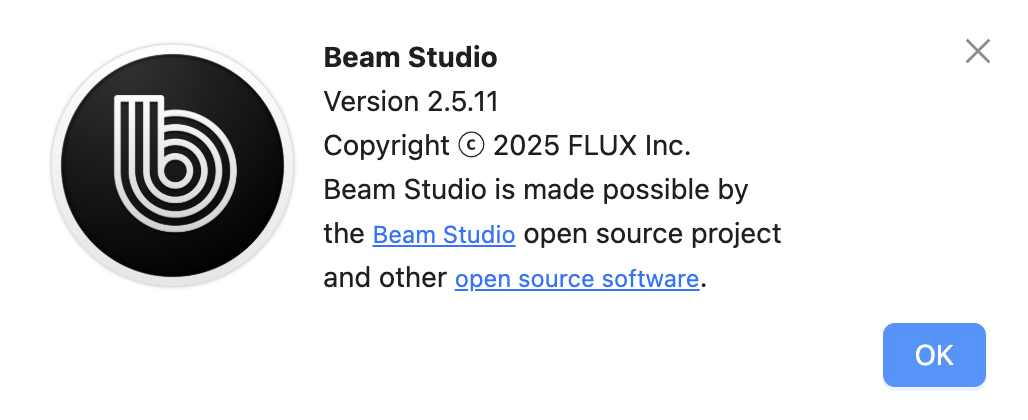

إصدار Beam Studio المطلوب: 2.5.11 أو أحدث
إصدار البرنامج الثابت المطلوب: 6.1.6 أو أحدث
الخطوة 2 – تشغيل معايرة الكاميرا المتقدمة

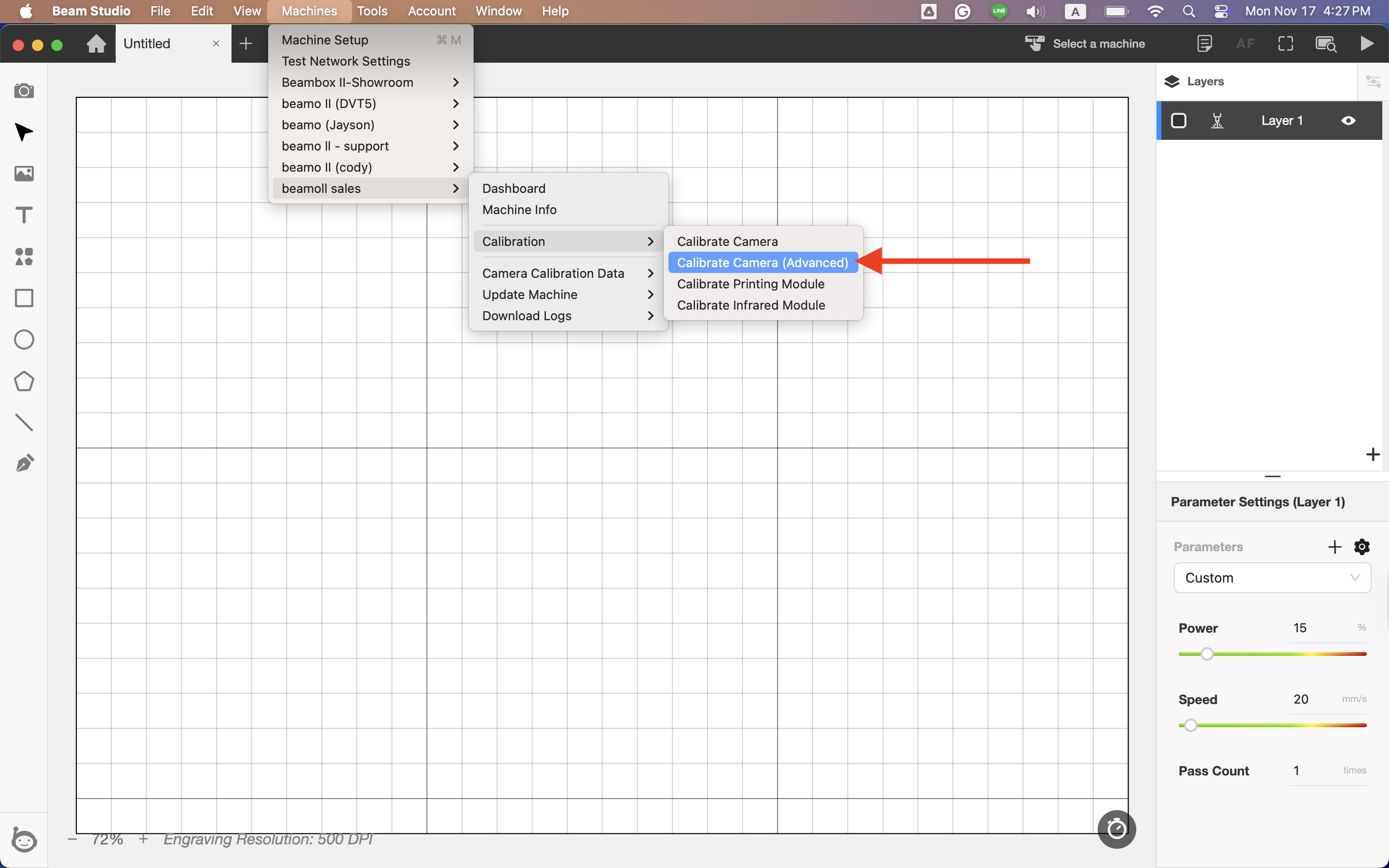

في شريط الأدوات العلوي، انتقل إلى:
Machine ← [اسم جهازك] ← Calibration ← Camera Calibration (Advanced)

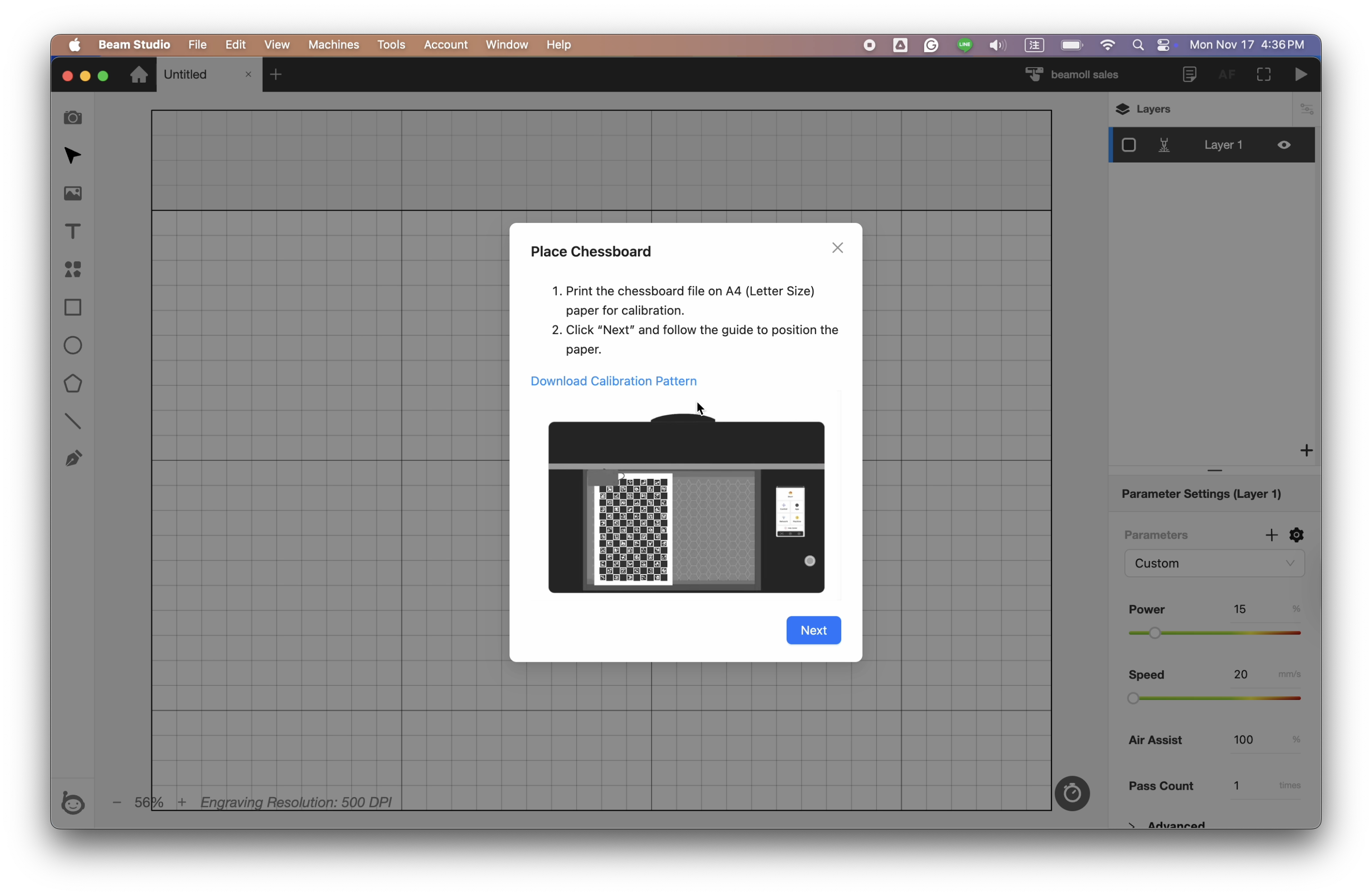

الخطوة 3 – تحضير ورقة رقعة الشطرنج
المواد المطلوبة:
ورقة واحدة بيضاء بحجم A4
اطبع نمط المعايرة:

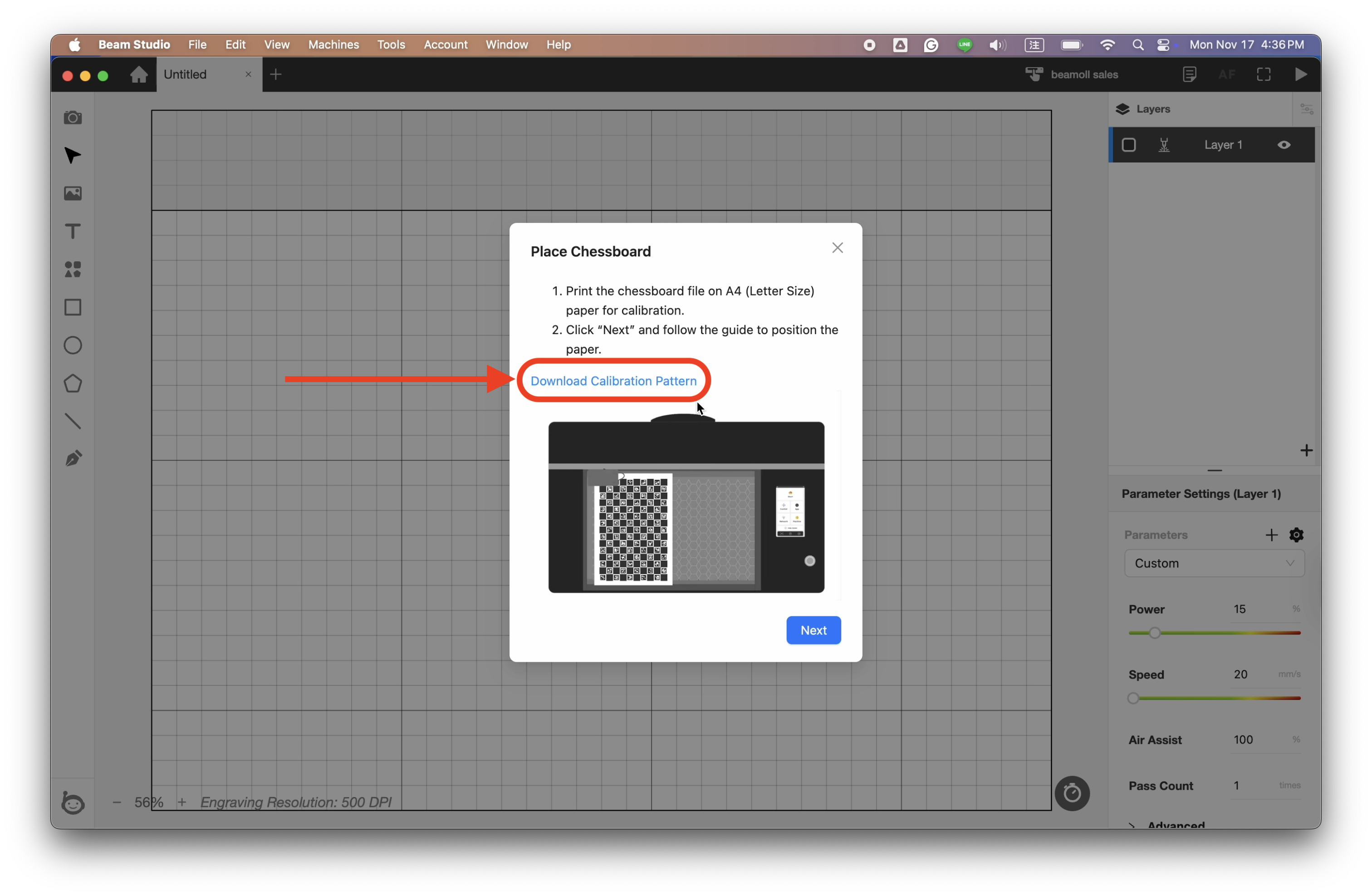

قم بتنزيل نمط المعايرة واطبعه على ورق A4.
الخطوة 4 – وضع رقعة الشطرنج

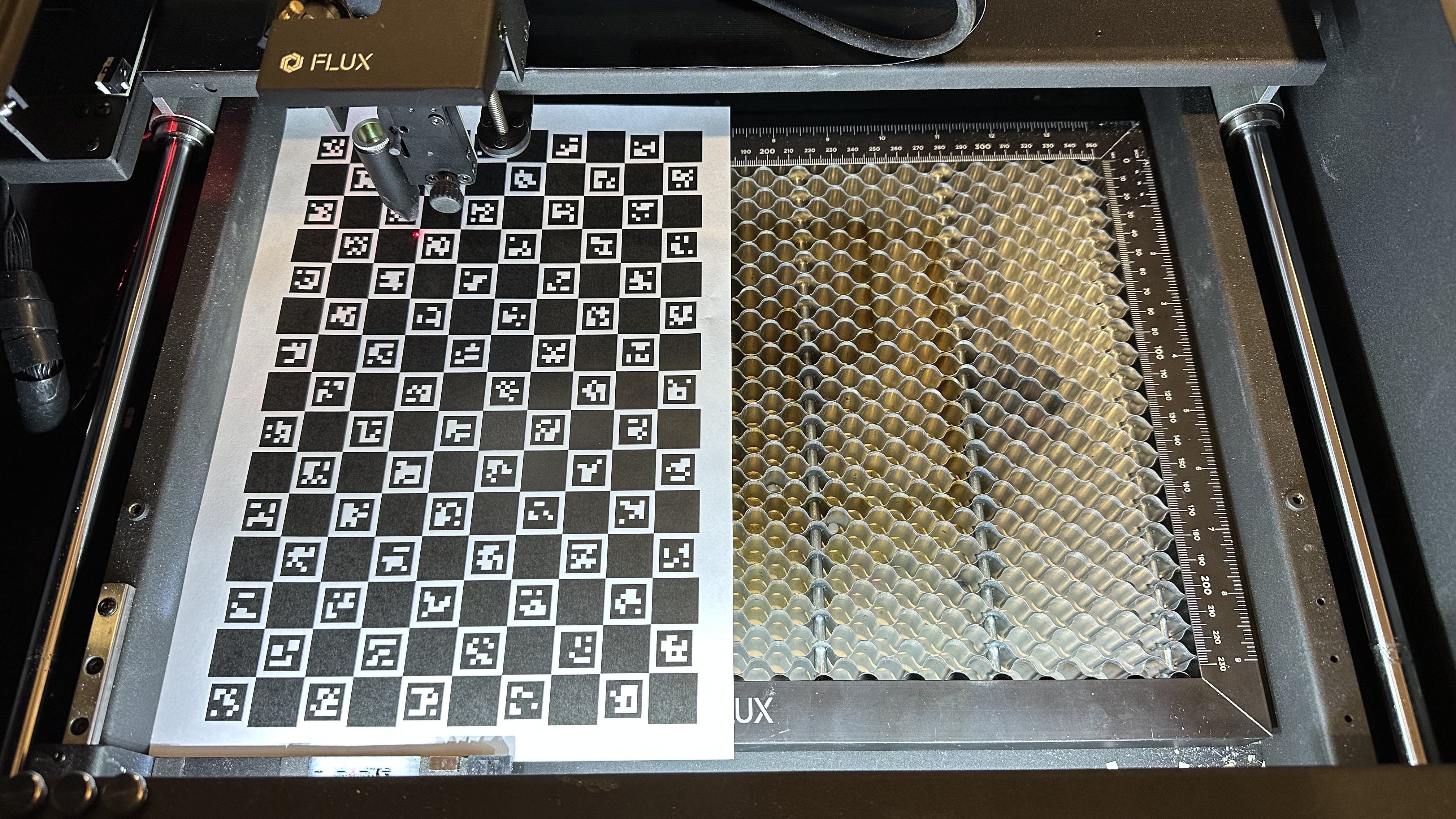

4-1 ضع رقعة الشطرنج المطبوعة عموديًا على الجانب الأيسر من منطقة العمل.

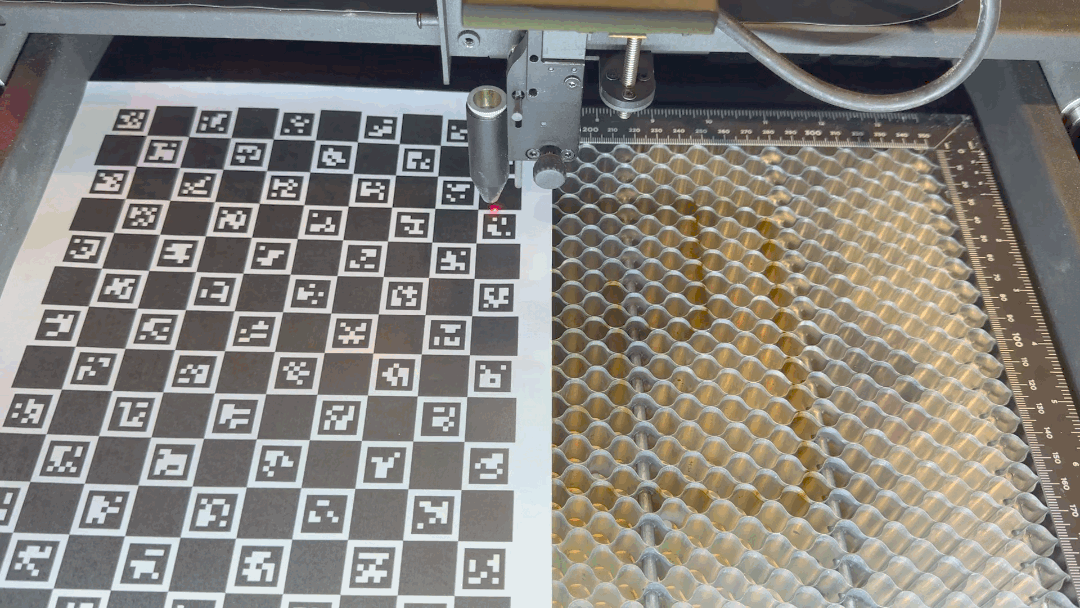

4-2 حرّك رأس الليزر فوق نمط المعايرة، وأنزل المجس لإجراء التركيز البؤري، ثم انقر على "التالي".

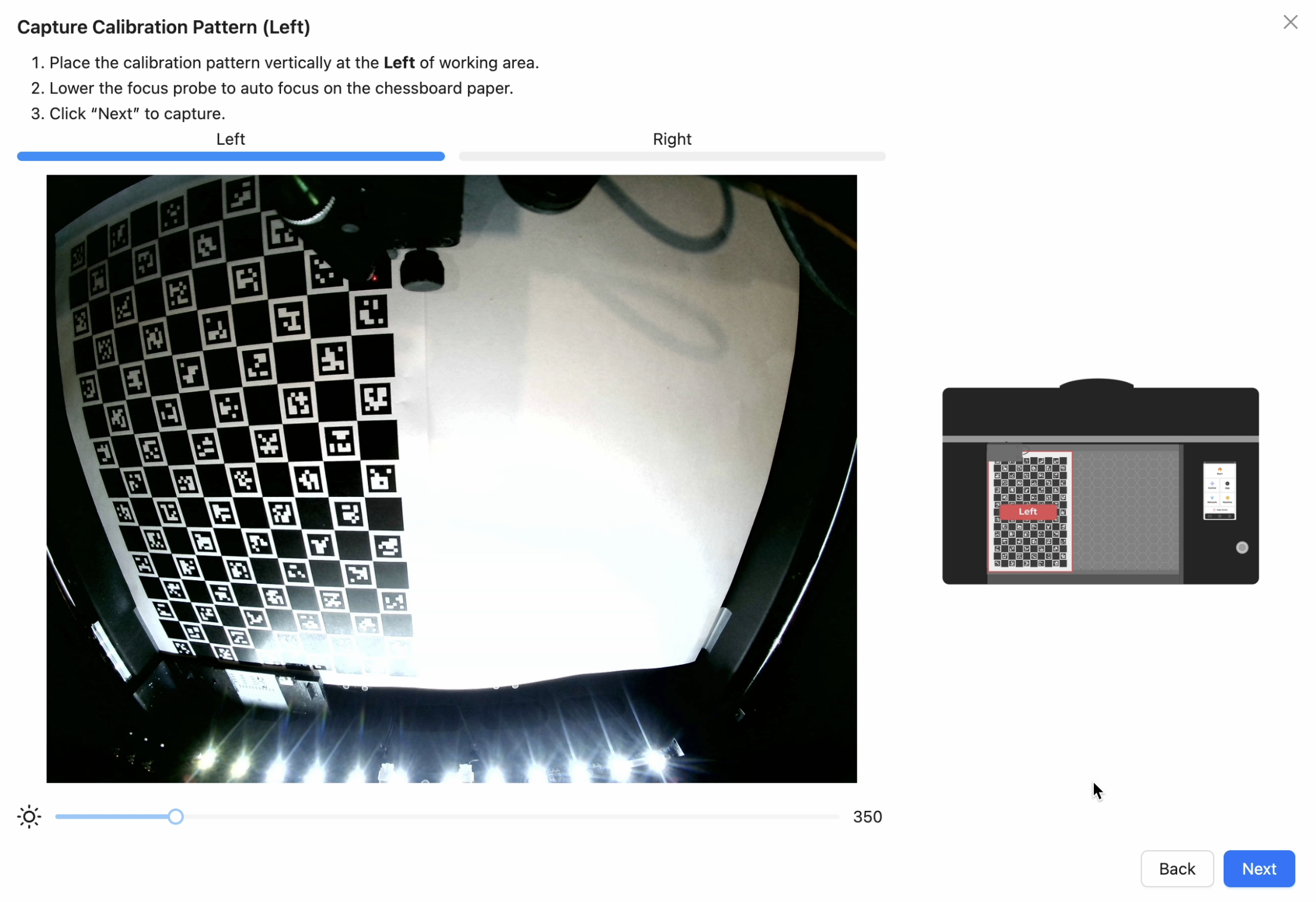

الخطوة 5 – التقاط نمط المعايرة (الأيسر)
تأكد من أن النمط مرئي بالكامل في المعاينة، ثم انقر على "التالي".

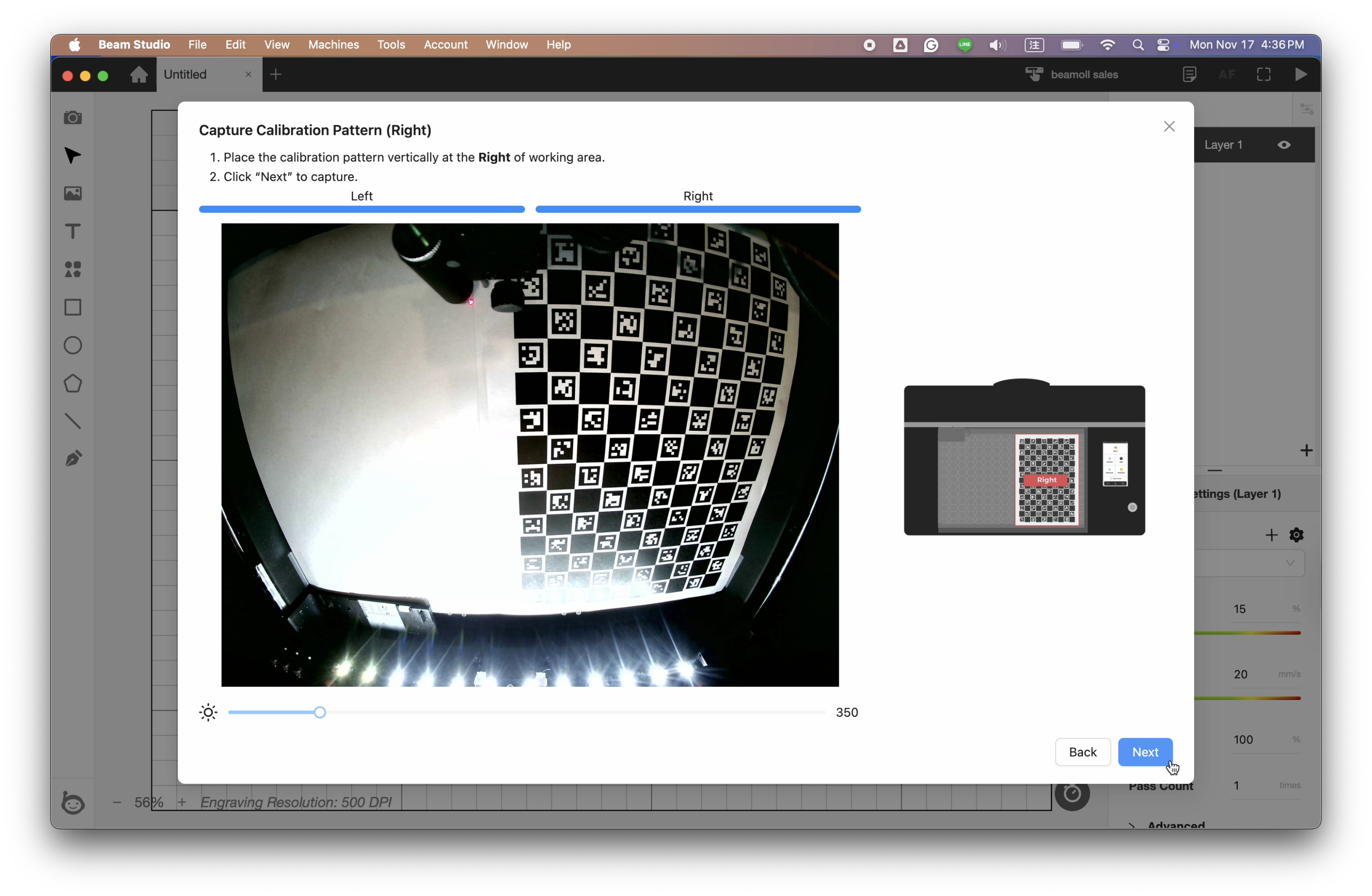

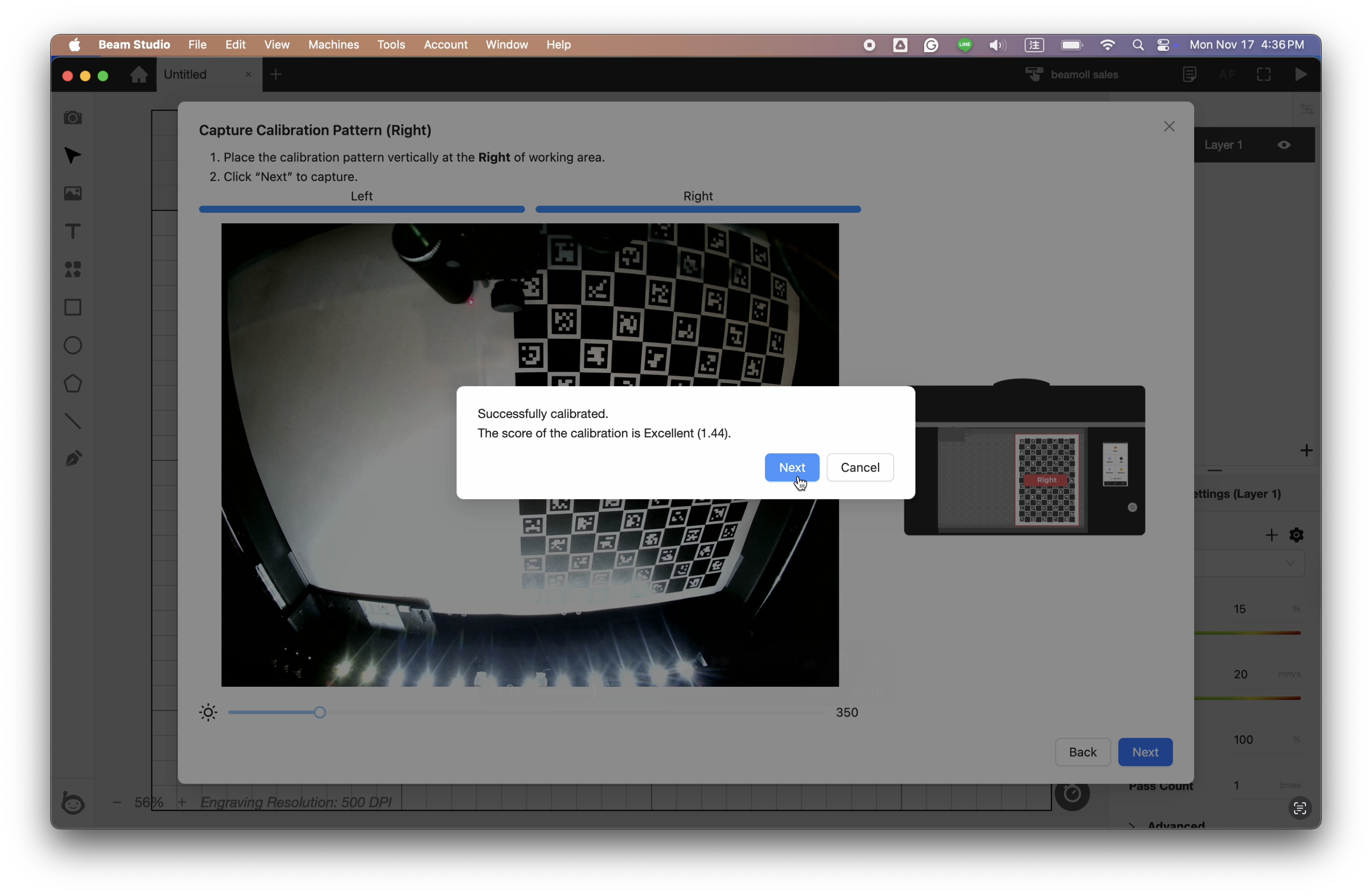

الخطوة 6 – التقاط نمط المعايرة (الأيمن)
ضع نمط المعايرة عموديًا على الجانب الأيمن من منطقة العمل.
عندما يكون مرئيًا بالكامل في المعاينة، انقر على "التالي".بمجرد ظهور درجة المعايرة ممتاز، تابع بالنقر على "التالي".
إذا ظهرت درجة غير طبيعية، أعد التقاط الصورة حتى تحصل على نتيجة صالحة.
الخطوة 7 – نقش علامات المعايرة

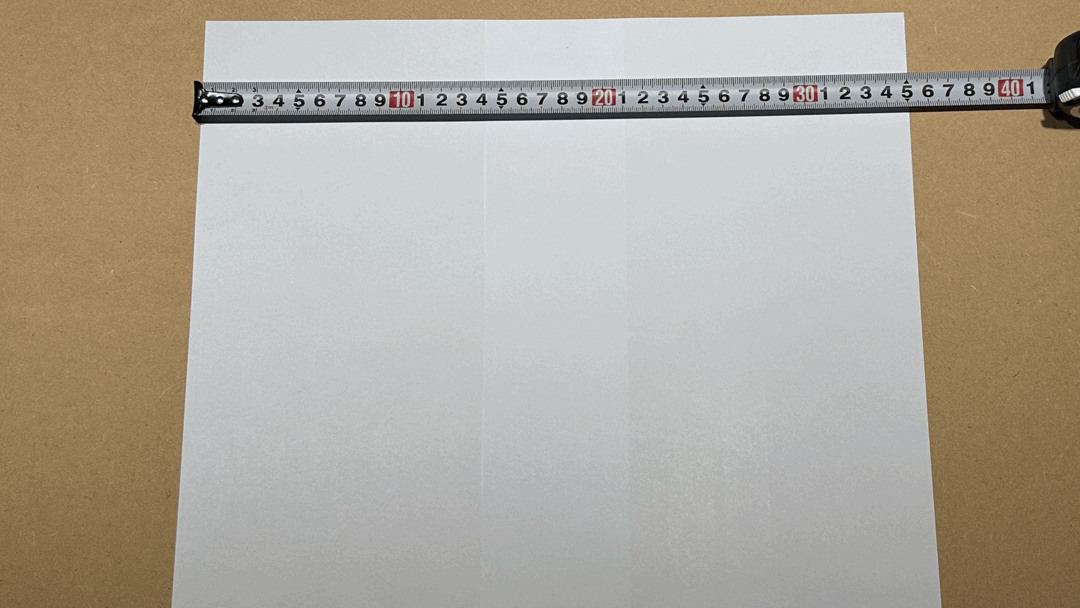

7-1 قم بتحضير ورقتين بحجم A4 وألصقهما معًا لتشكيل سطح بارتفاع يتراوح بين 19–28 سم وعرض يتراوح بين 31–40 سم، أو استخدم لوحًا خشبيًا فاتح اللون بحجم مماثل.

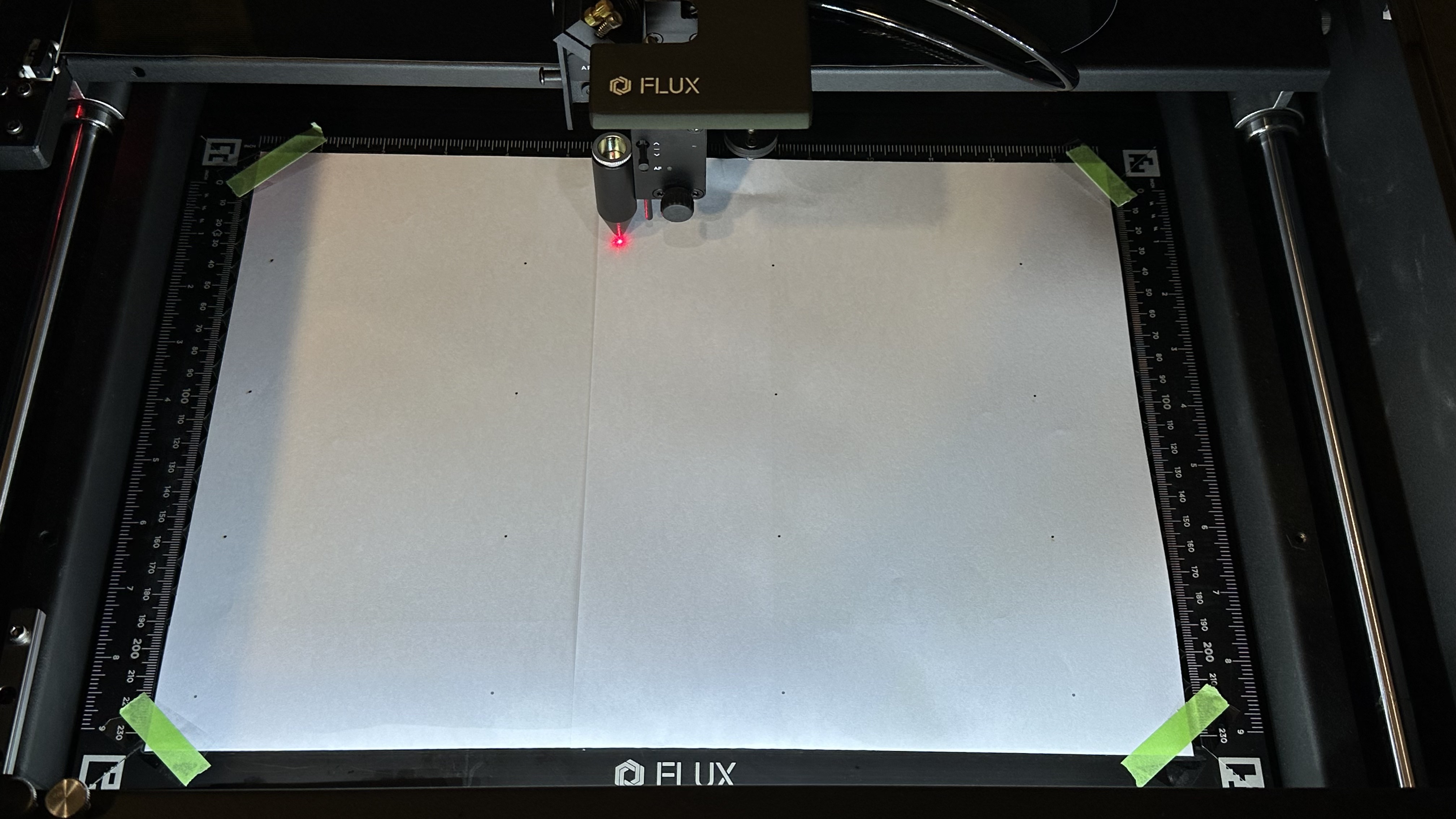

7-2 ضع الورقة المُعدّة داخل الجهاز وثبّت الزوايا الأربع بشريط لاصق.

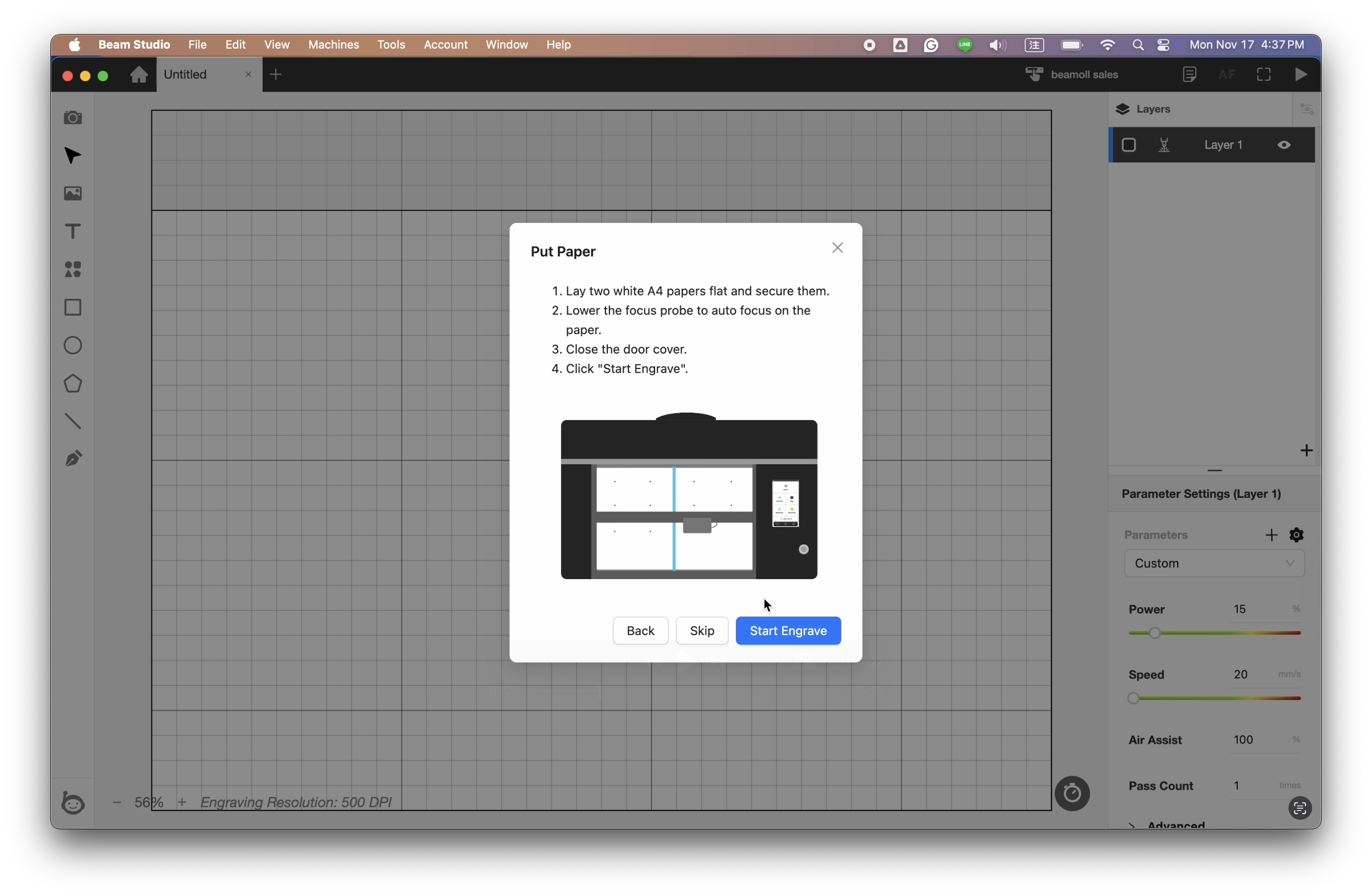

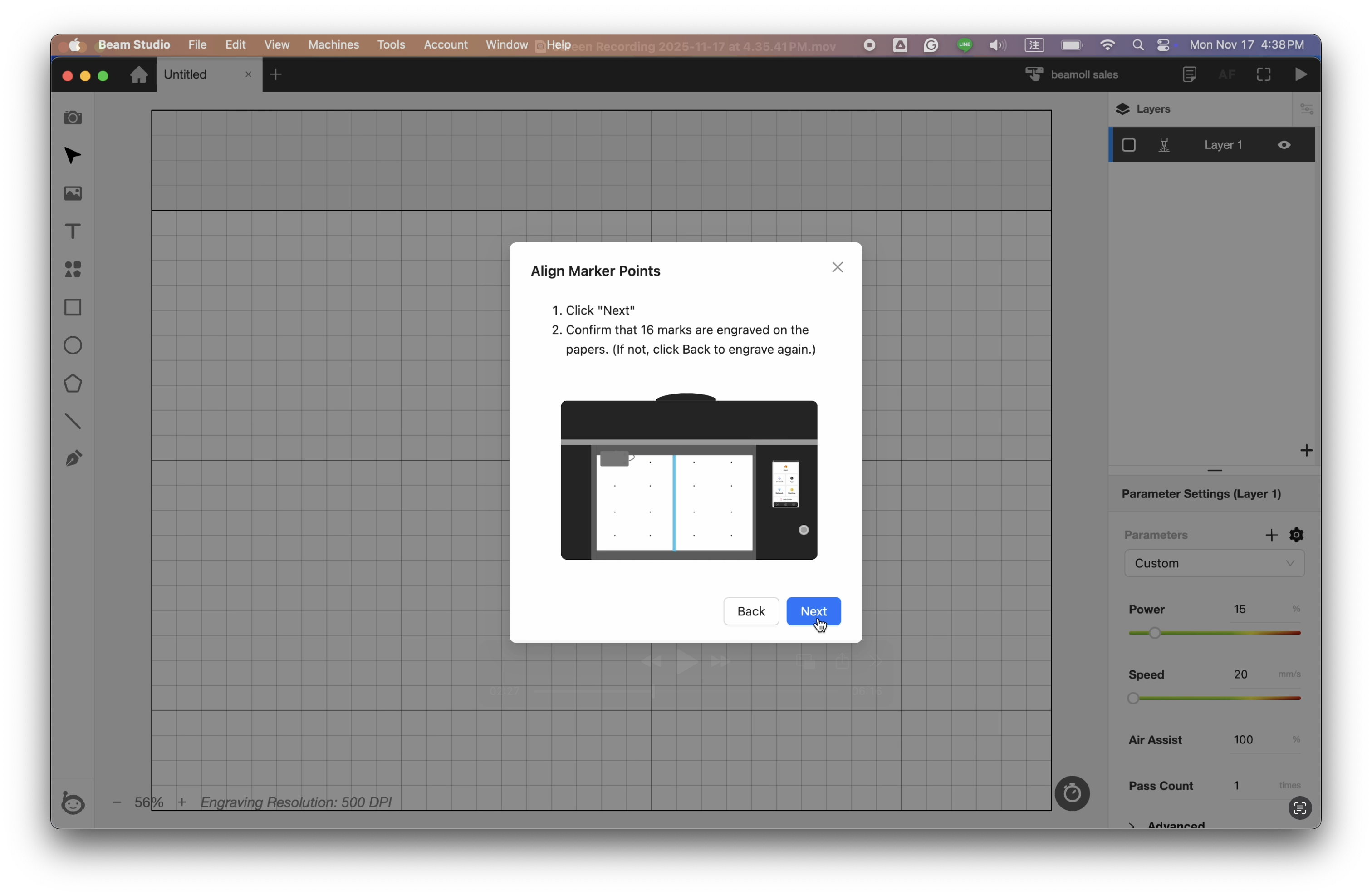

7-3 انقر لبدء نقش علامات المعايرة.
7-4 بعد التأكد من نقش جميع النقاط الـ 16، انقر على "التالي".
الخطوة 8 – محاذاة نقاط التعليم
قم بالتكبير أو التصغير أو ضبط التعريض حسب الحاجة لمحاذاة العلامات الحمراء بعناية بحيث تتطابق بدقة مع النقاط المنقوشة.
#END
