4-10 ضبط المسار البصري

• بعد هذه الخطوة انتقل إلى الخطوة 2

• بعد هذه الخطوة انتقل إلى الخطوة 3

• بعد هذه الخطوة انتقل إلى الخطوة 4

• بعد هذه الخطوة انتقل إلى الخطوة 5

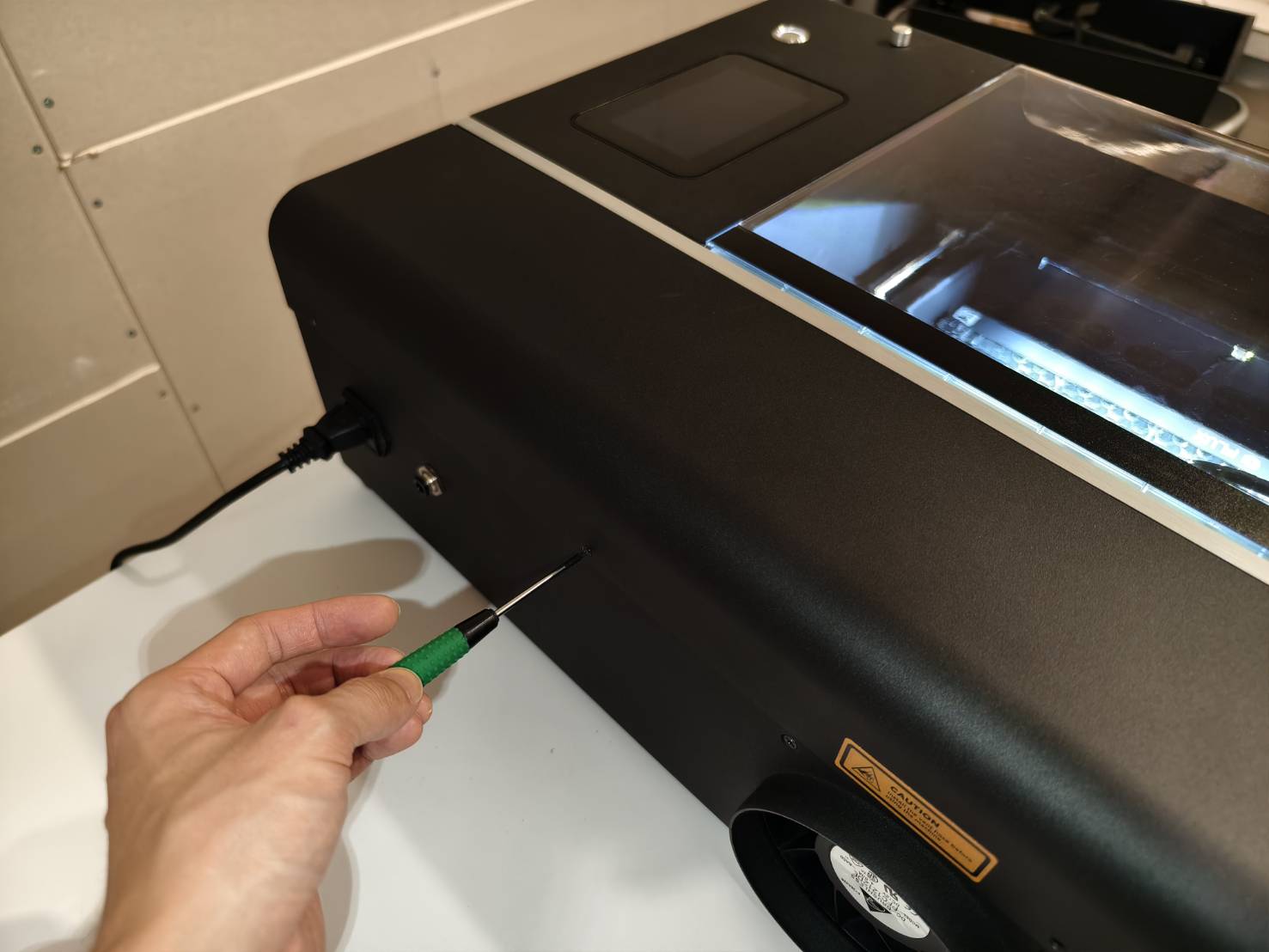

قبل البدء، يرجى إعادة تركيب الغطاء الخلفي واستخدام برغي واحد حالياً.

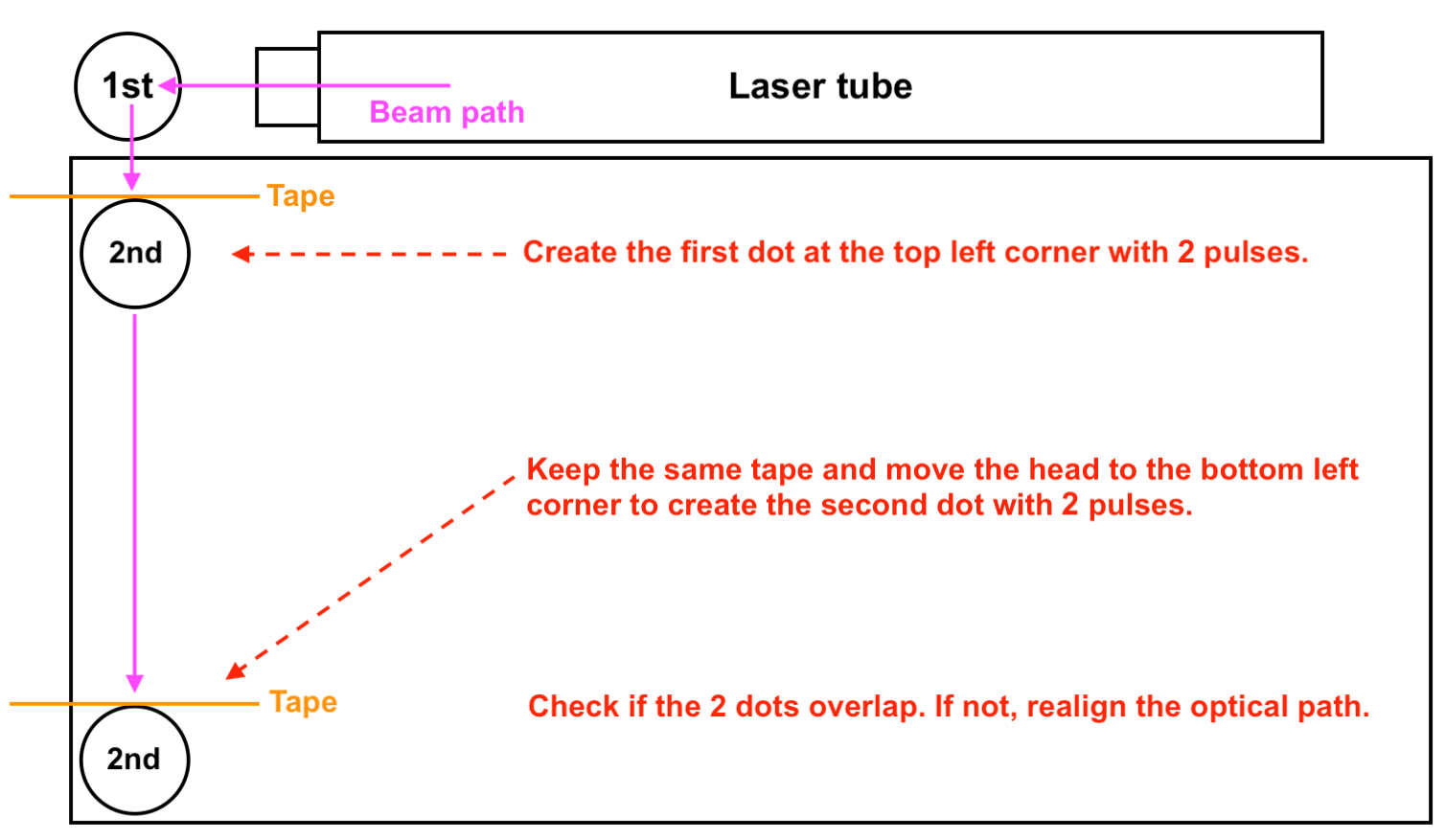

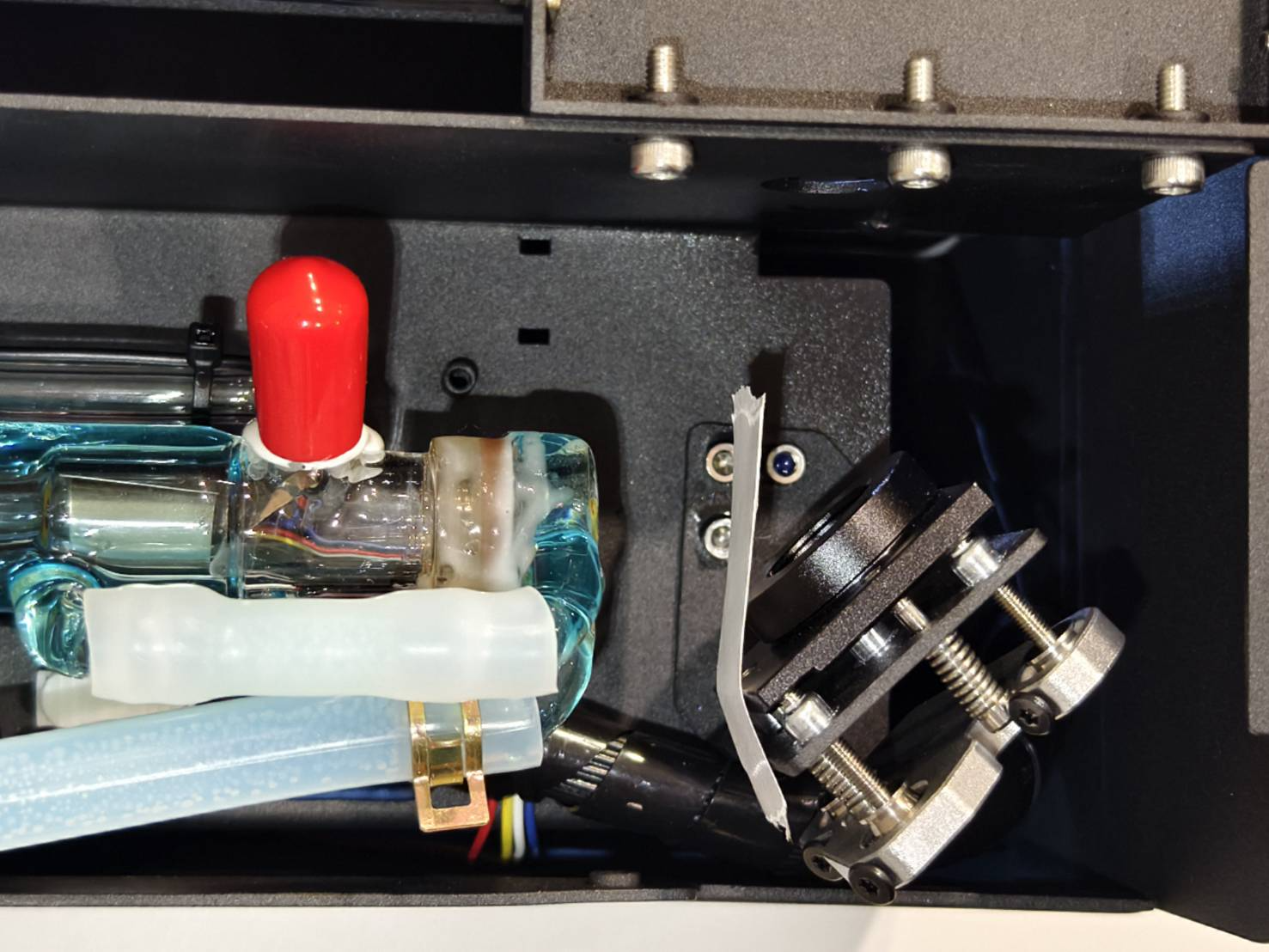

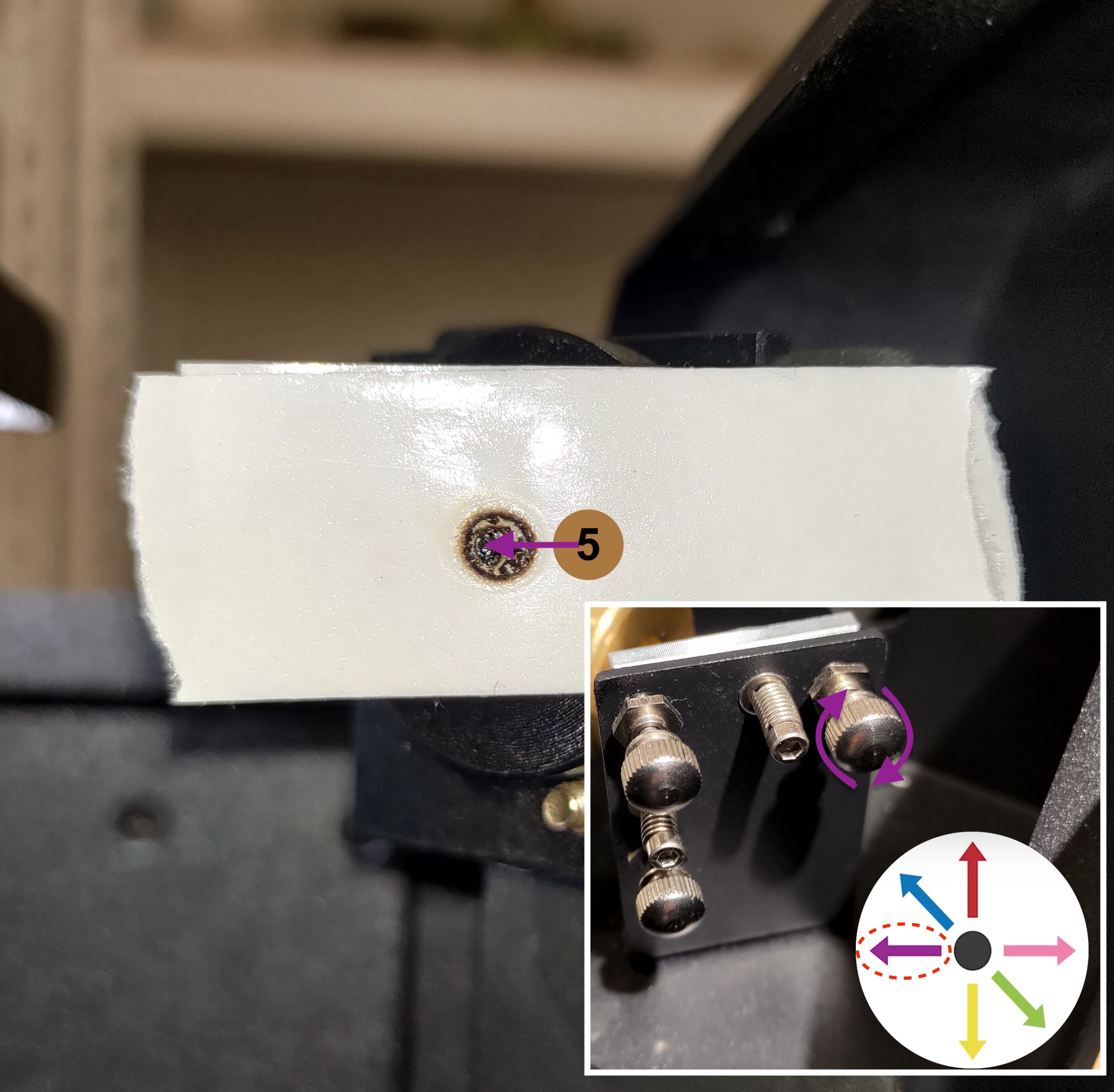

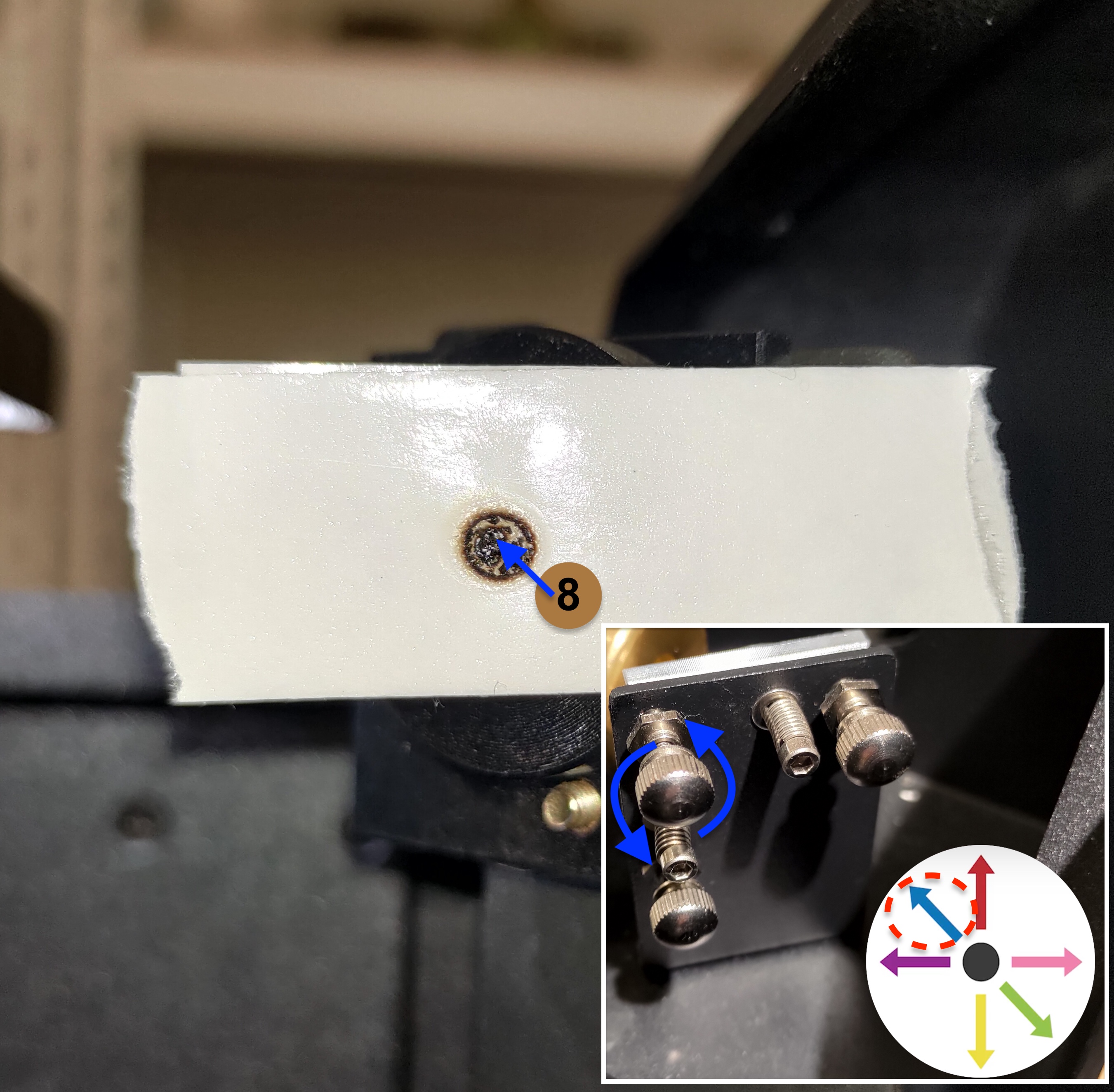

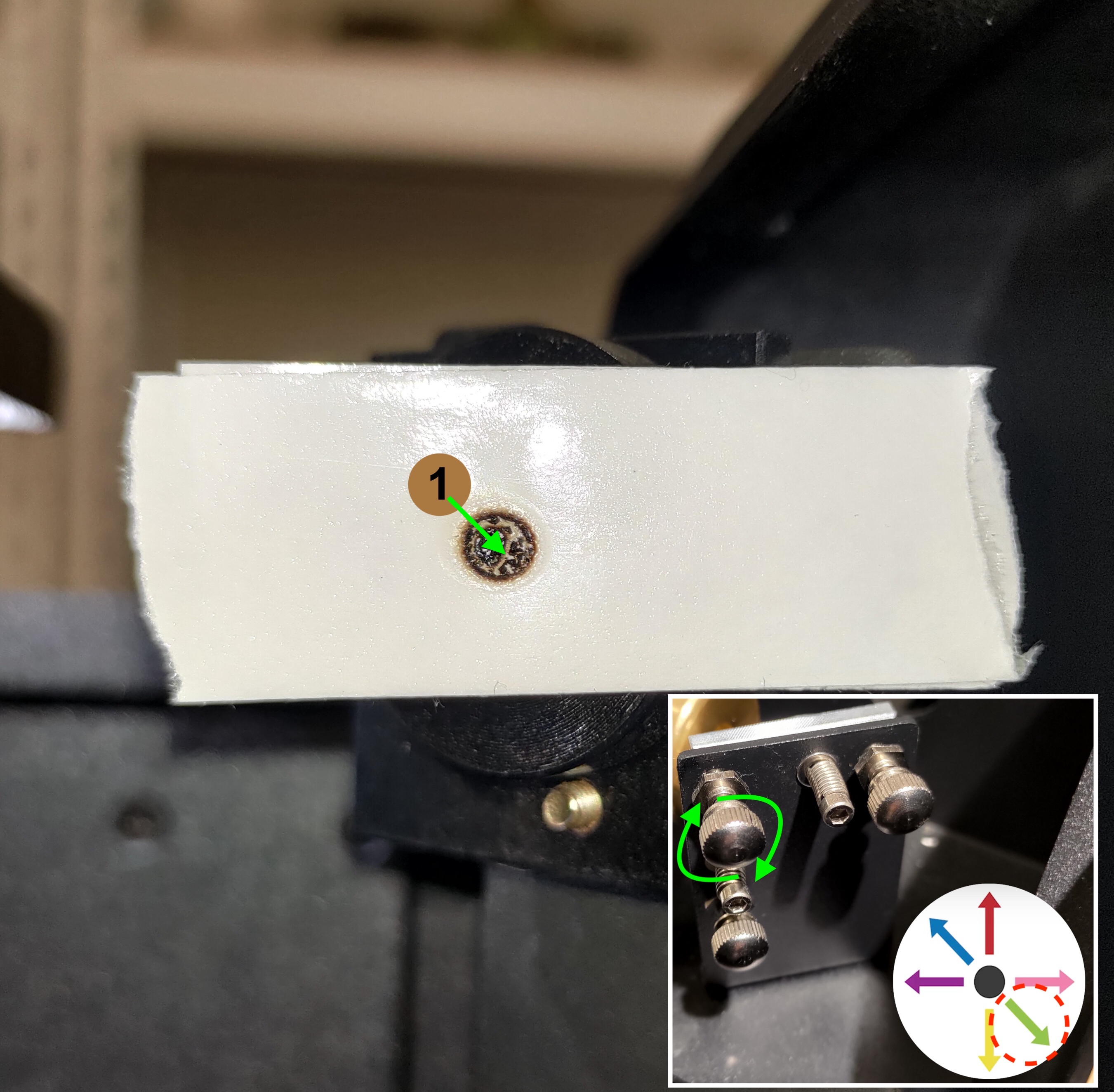

عرض توضيحي - ضبط المسار من المرآة الأولى إلى المرآة الثانية

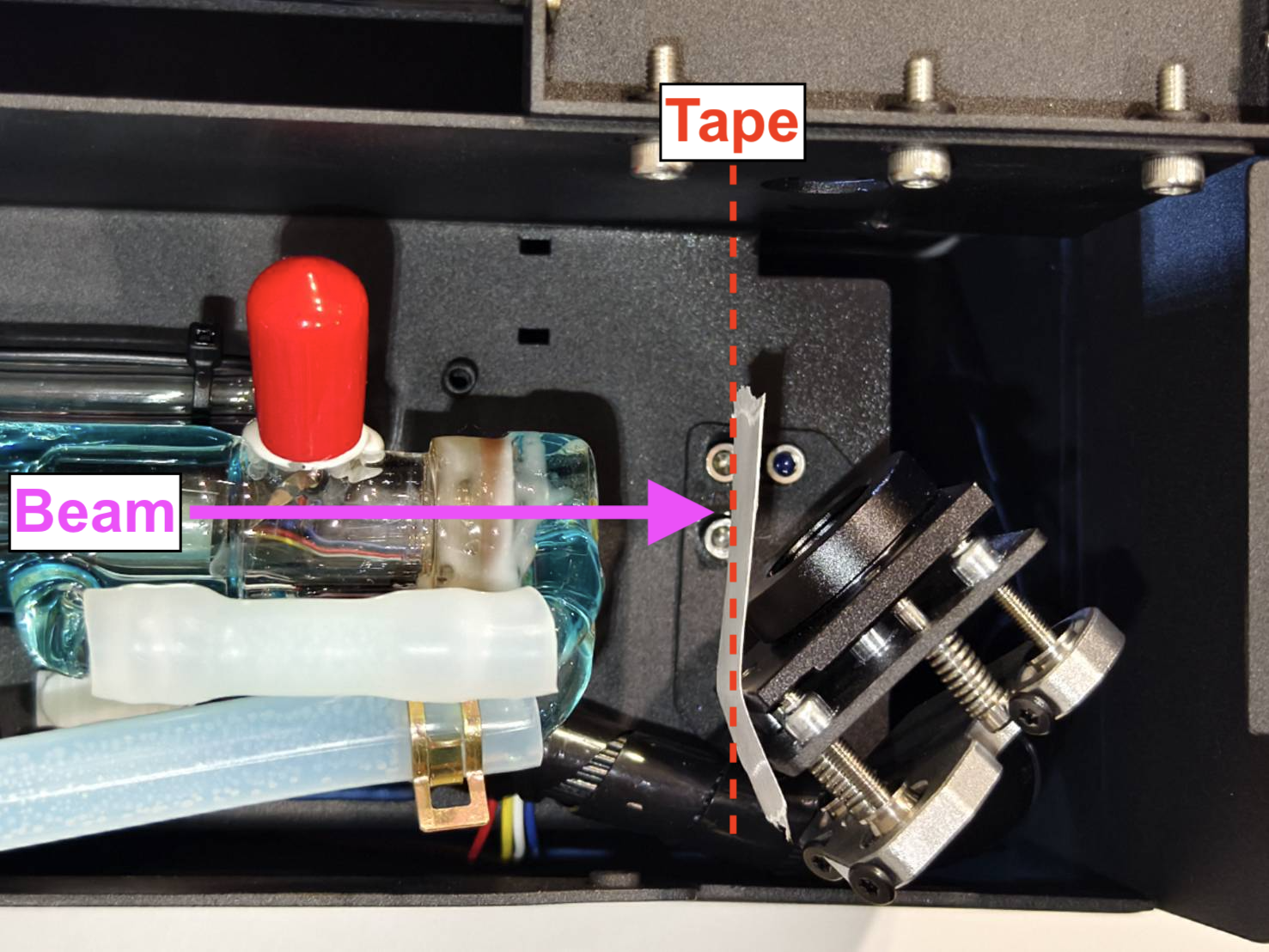

1. استخدم شريطاً لاصقاً جديداً ذا طبقتين لعمل نبضتين في الأعلى ونبضتين أخريين في الأسفل.

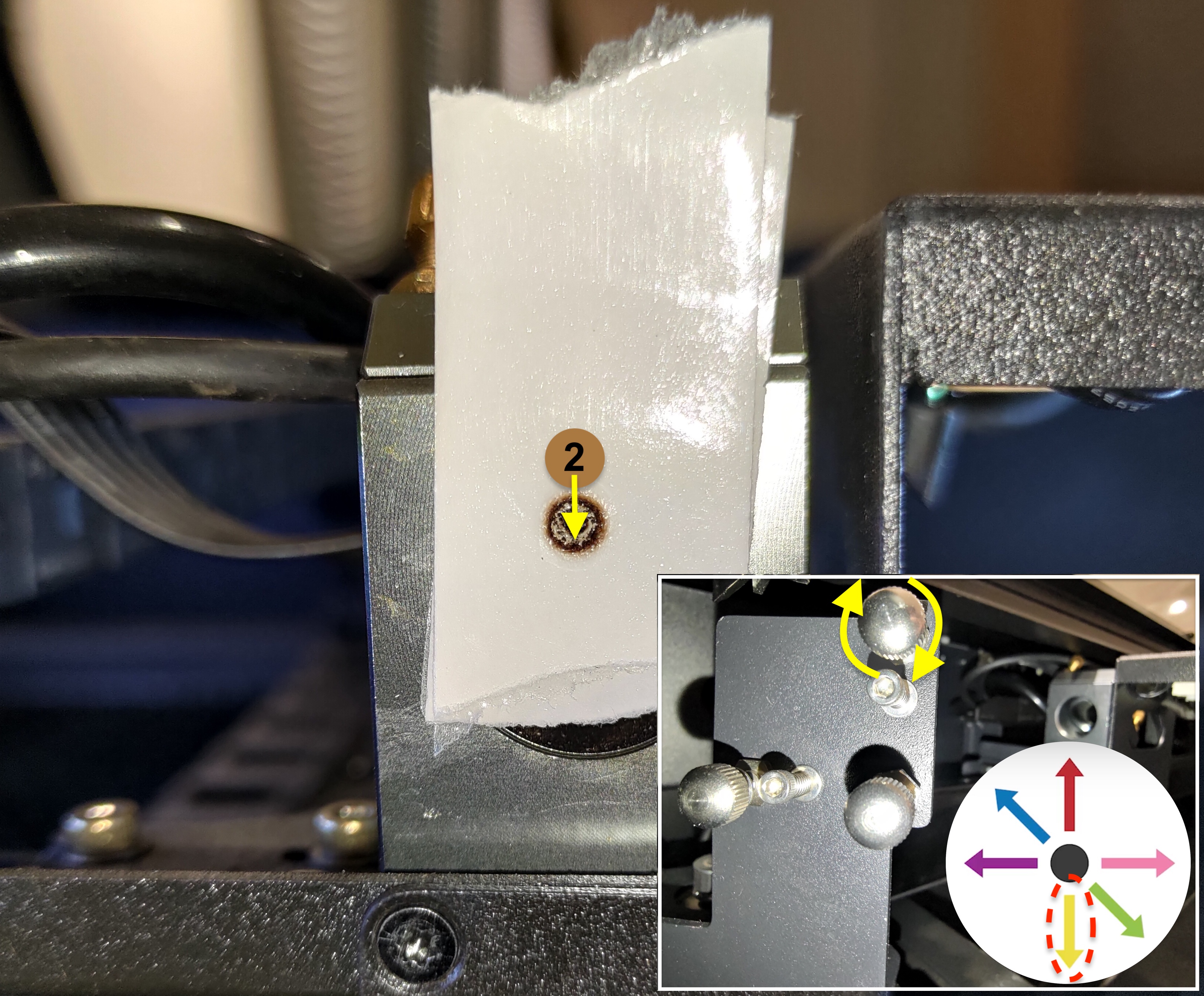

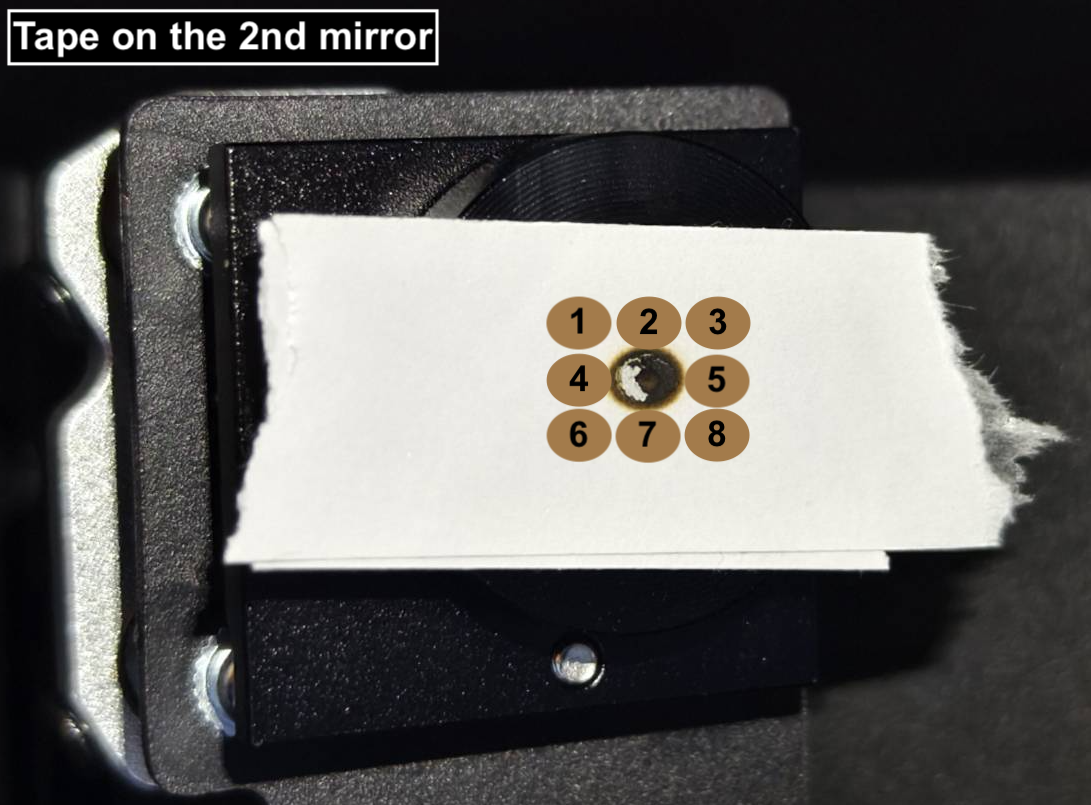

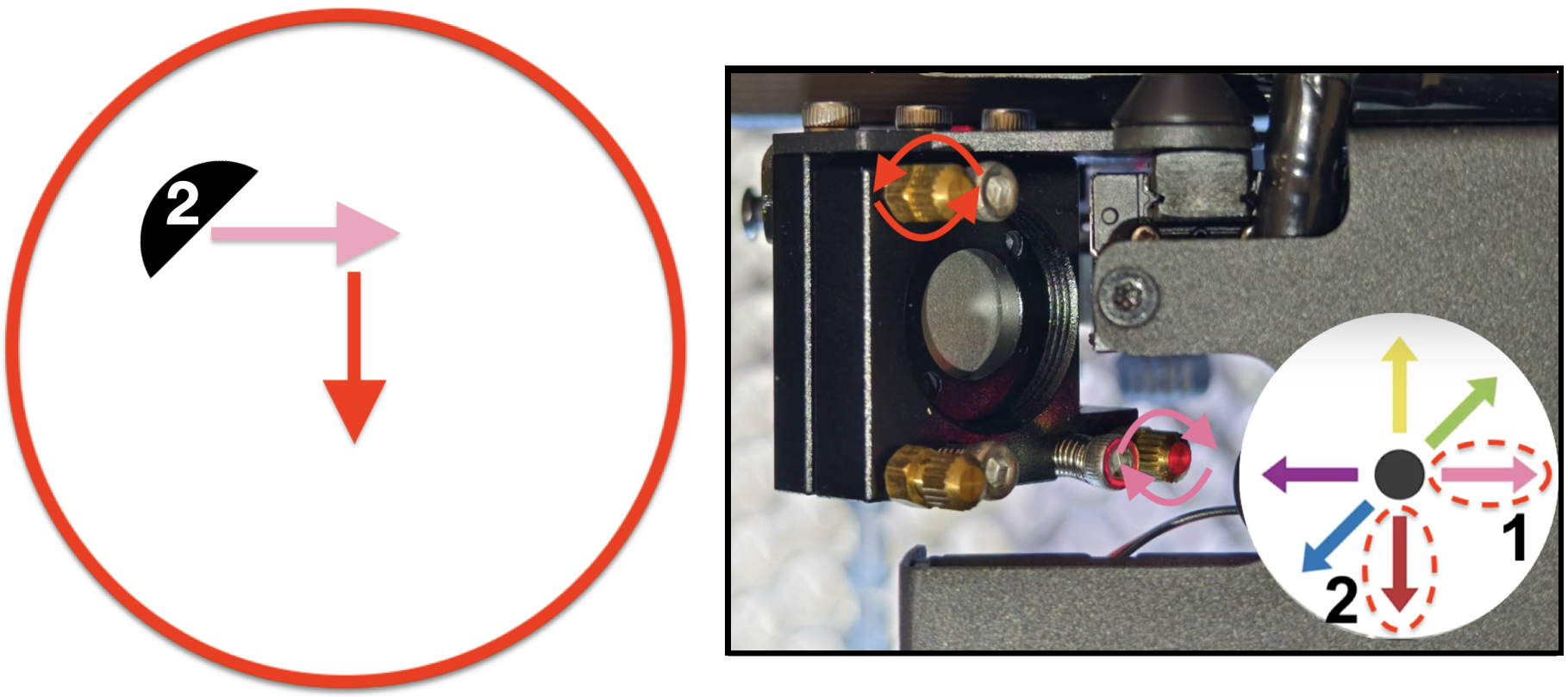

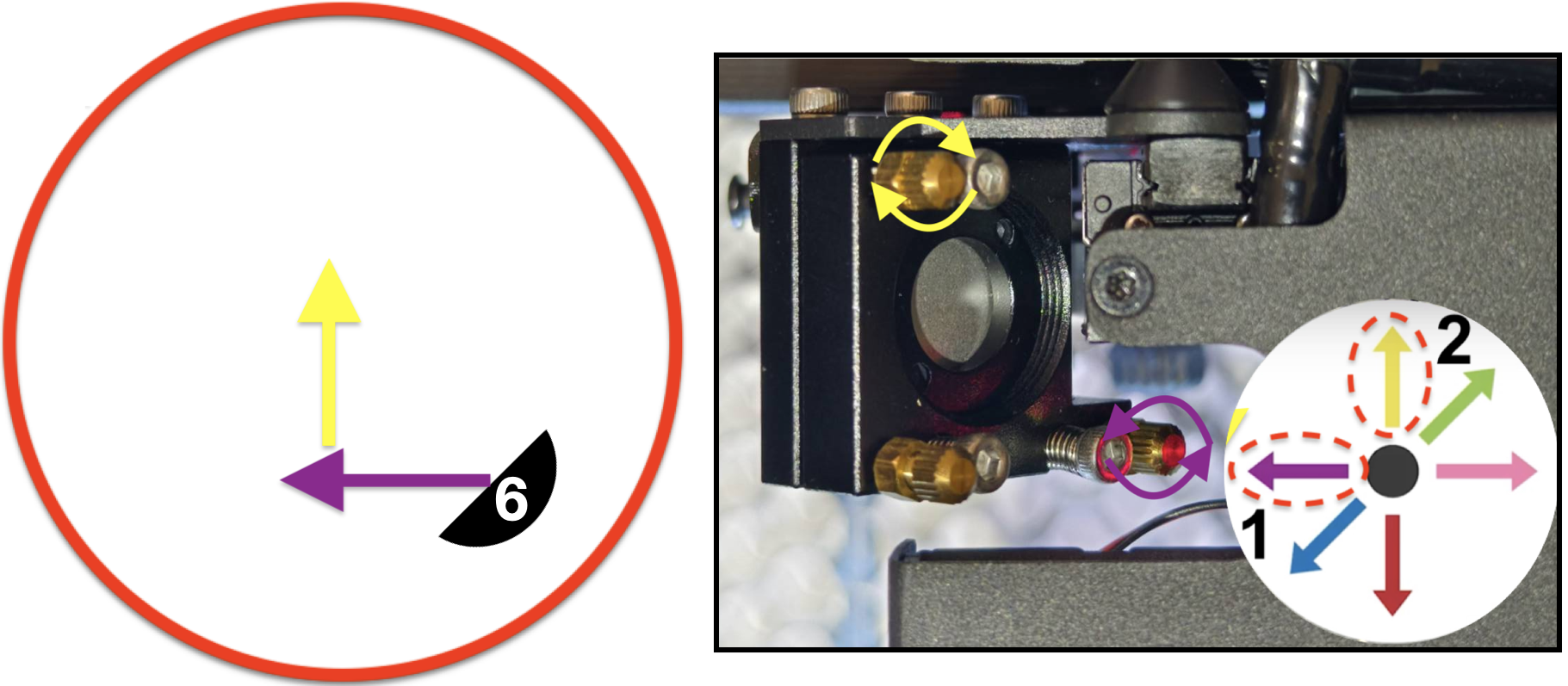

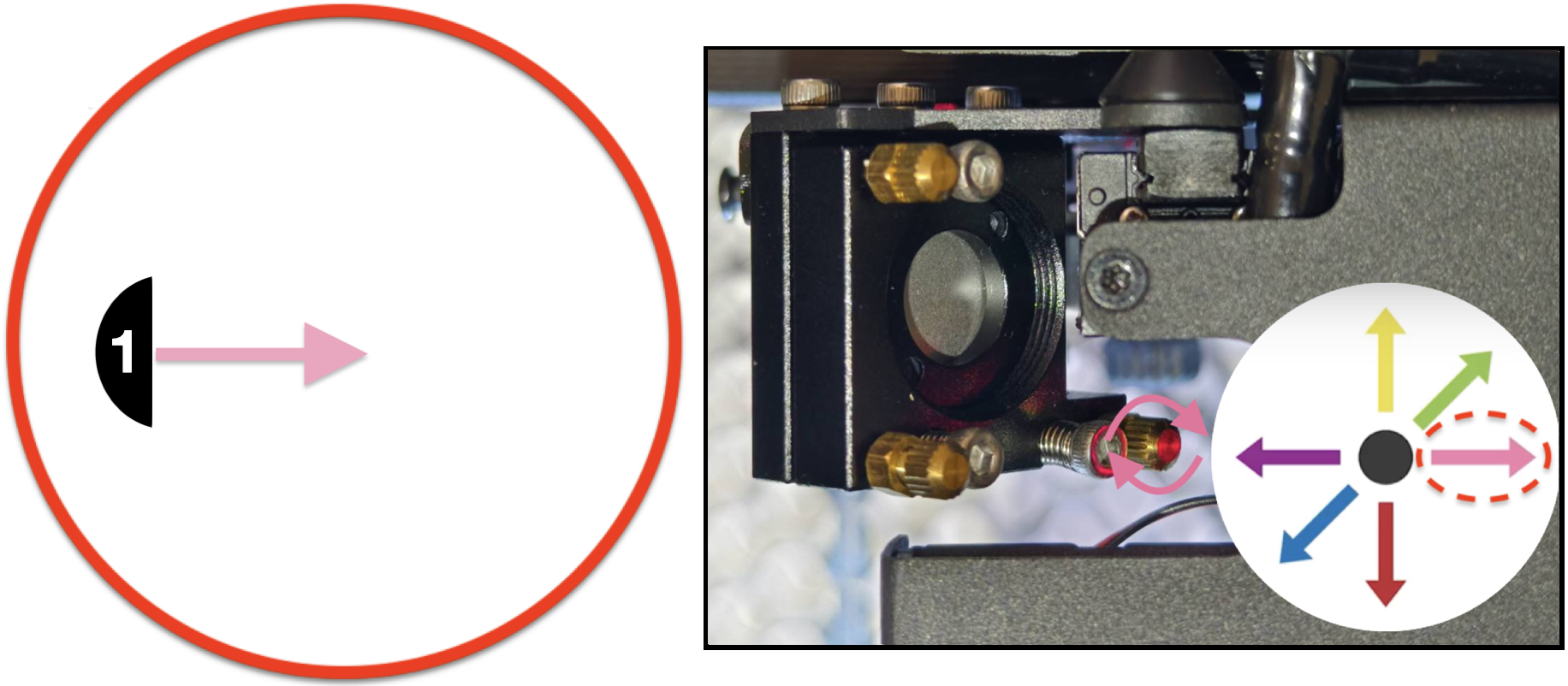

2. حدد البرغي (البراغي) الذي يجب ضبطه بناءً على نتيجتك في الجدول أدناه.
3. اضبط البرغي. أبقِ الجسر المتحرك في الأسفل.

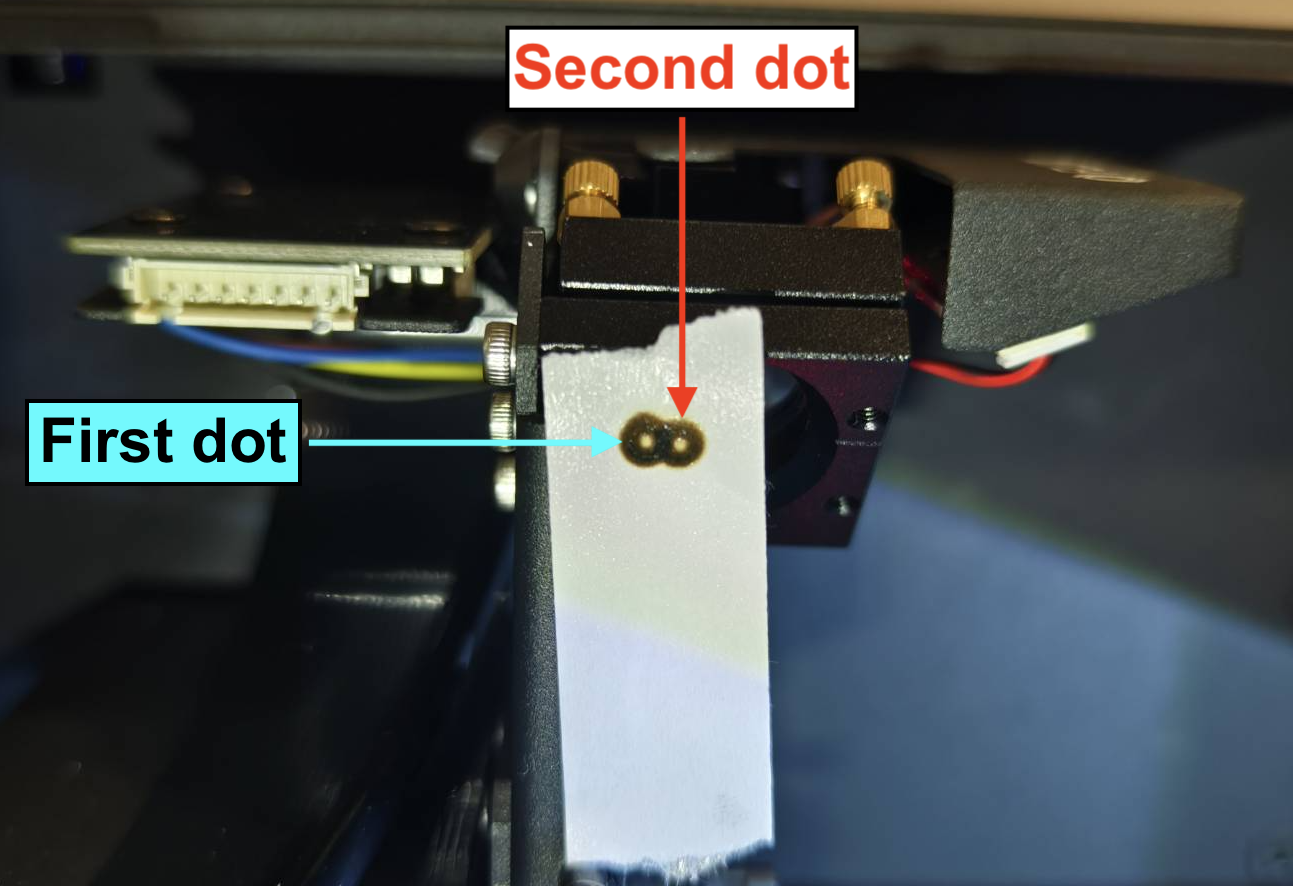

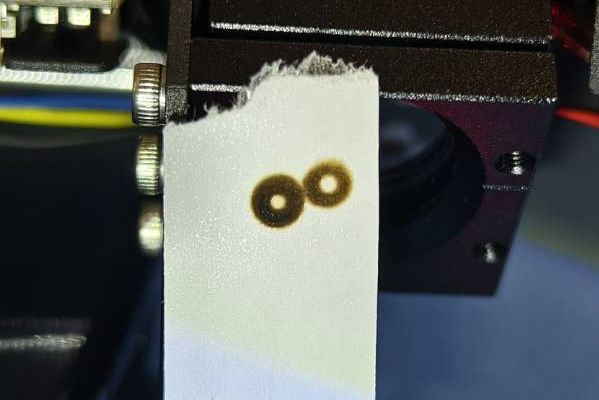

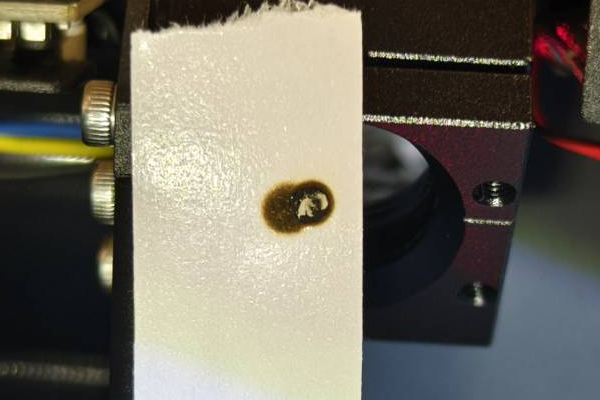

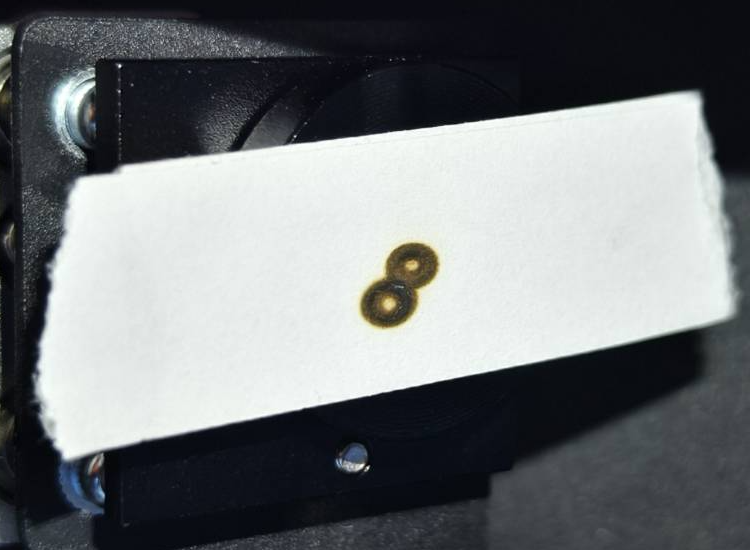

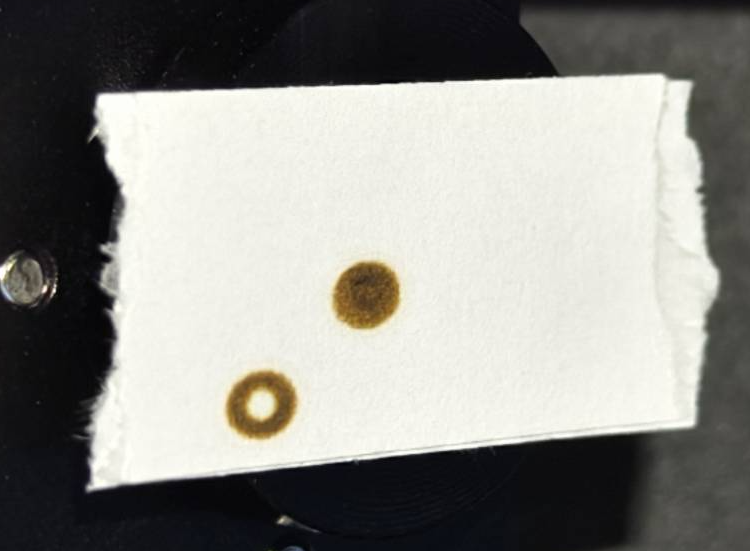

4. قم بعمل نبضتين لمعرفة ما إذا كانت النقطة الثانية تقترب من النقطة الأولى.

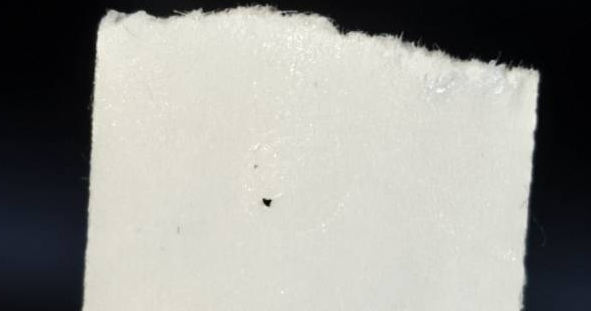

5. عندما يصعب تحديد النقطة الثانية، تخلص من الشريط المستخدم.

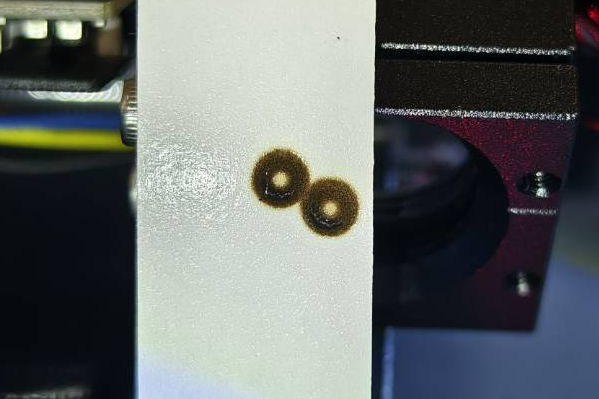

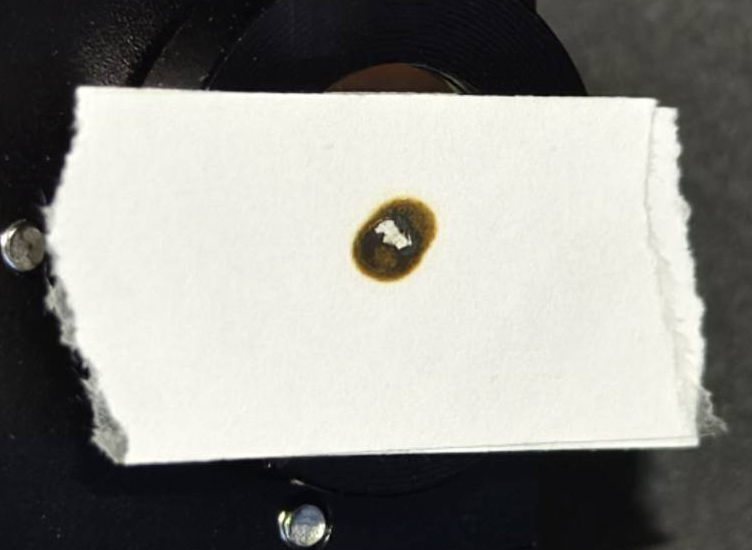

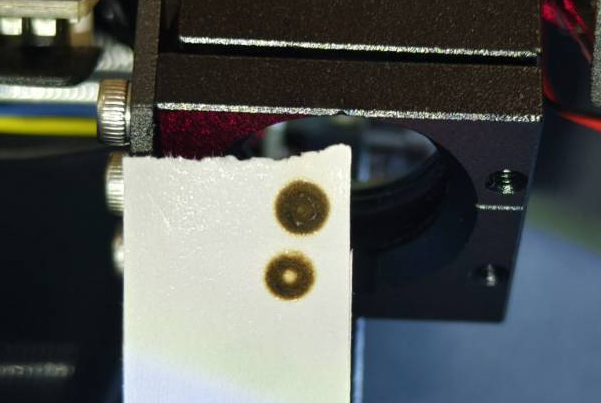

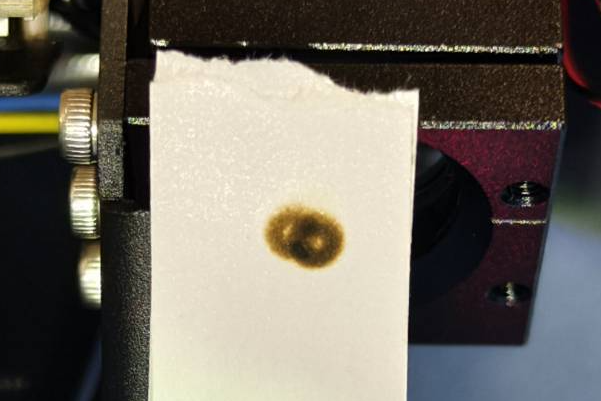

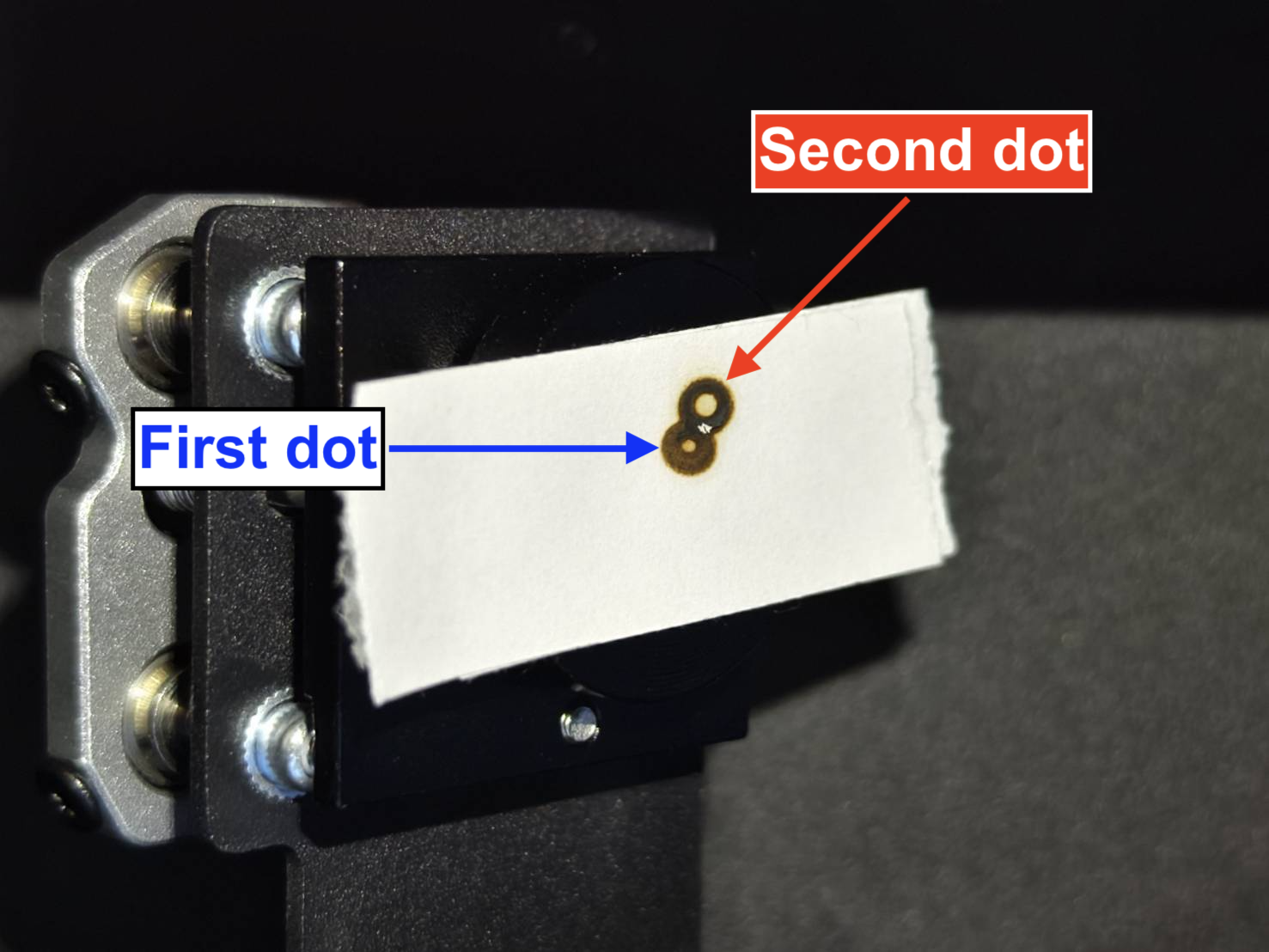

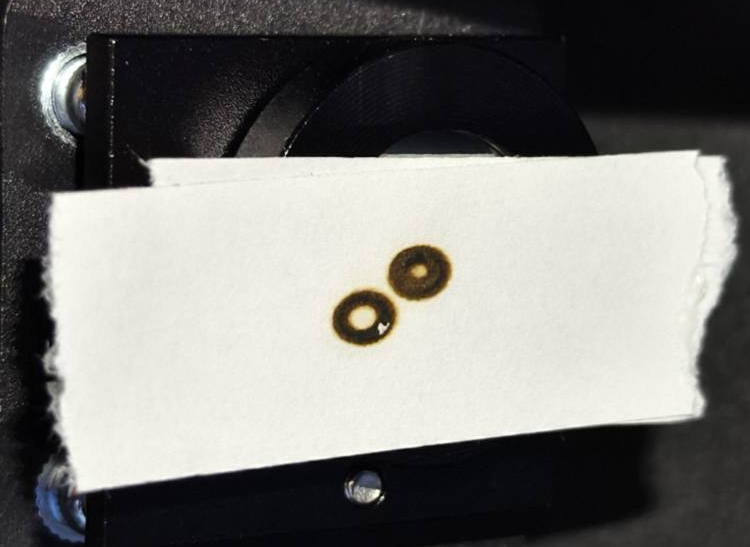

6. كرر الخطوة رقم 1 حتى تتطابق النقطة الأولى مع النقطة الثانية. (مثال على التطابق)
7. بعد الضبط، يرجى إعادة تركيب حامل البراغي.

(الفيديو يعرض عملية فعلية من فريق FLUX. إنه فيديو طويل، يمكنك تغيير السرعة، لكن المفهوم والعملية هما المفتاح لفهم كيفية الضبط.)

• بعد هذه الخطوة انتقل إلى الخطوة 7

• قم بتركيب الغطاء الخلفي بإحكام حيث لن تحتاج إلى فتحه في الخطوات اللاحقة.

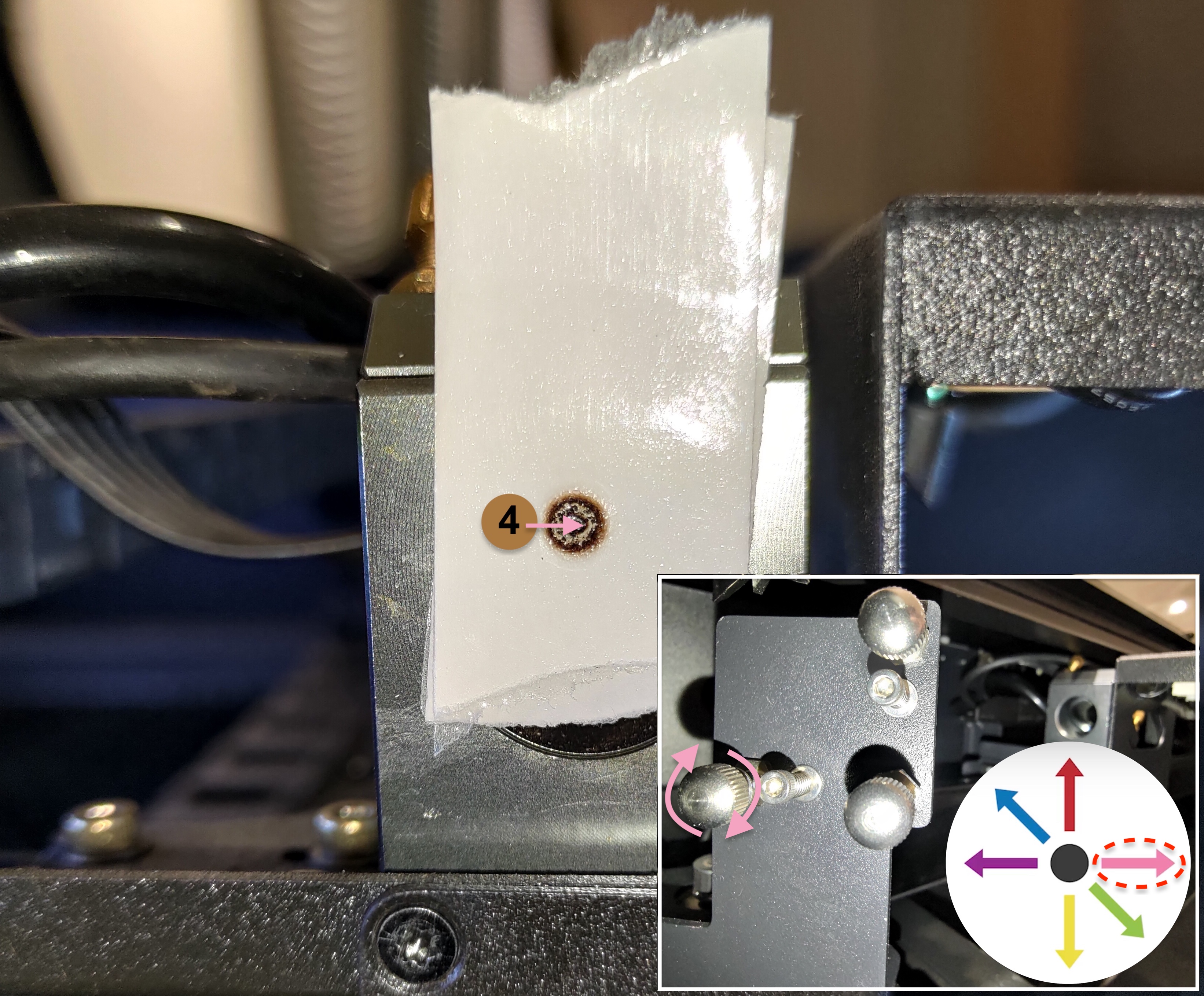

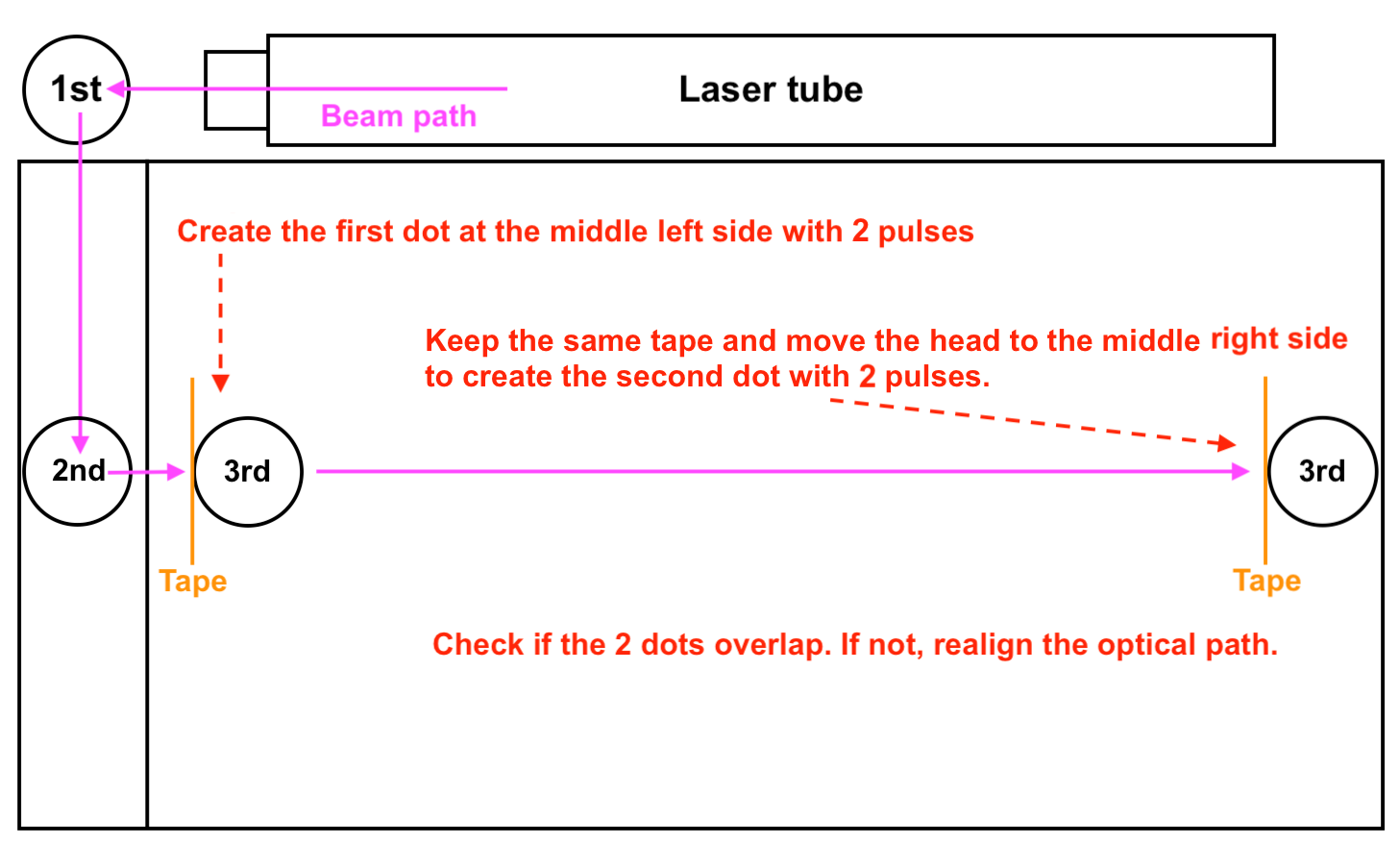

عرض توضيحي - ضبط المسار من المرآة الأولى إلى المرآة الثانية

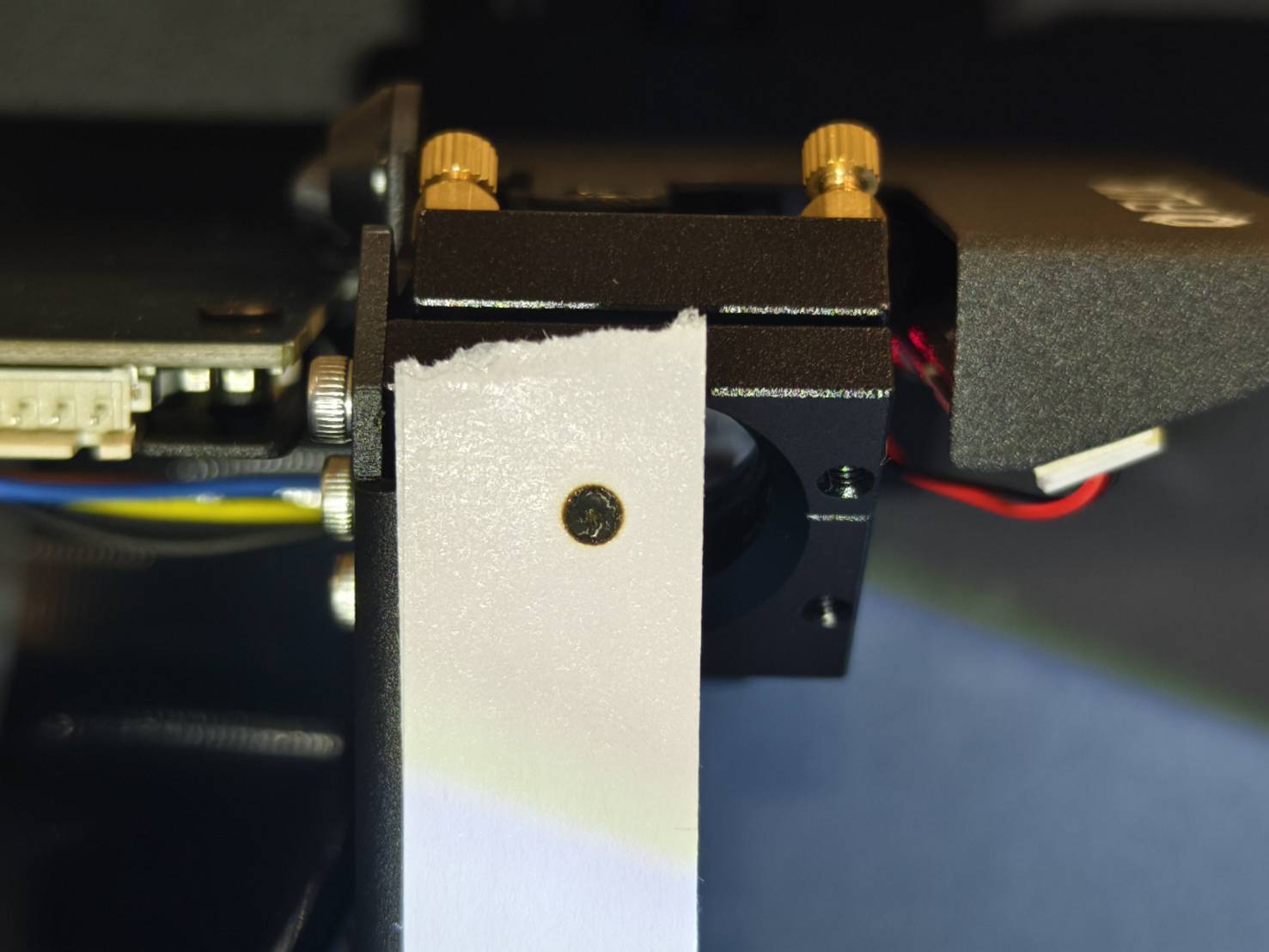

1. استخدم شريطًا لاصقًا جديدًا بطبقتين لعمل نبضتين في المنتصف الأيسر ونبضتين أخريين في المنتصف الأيمن.

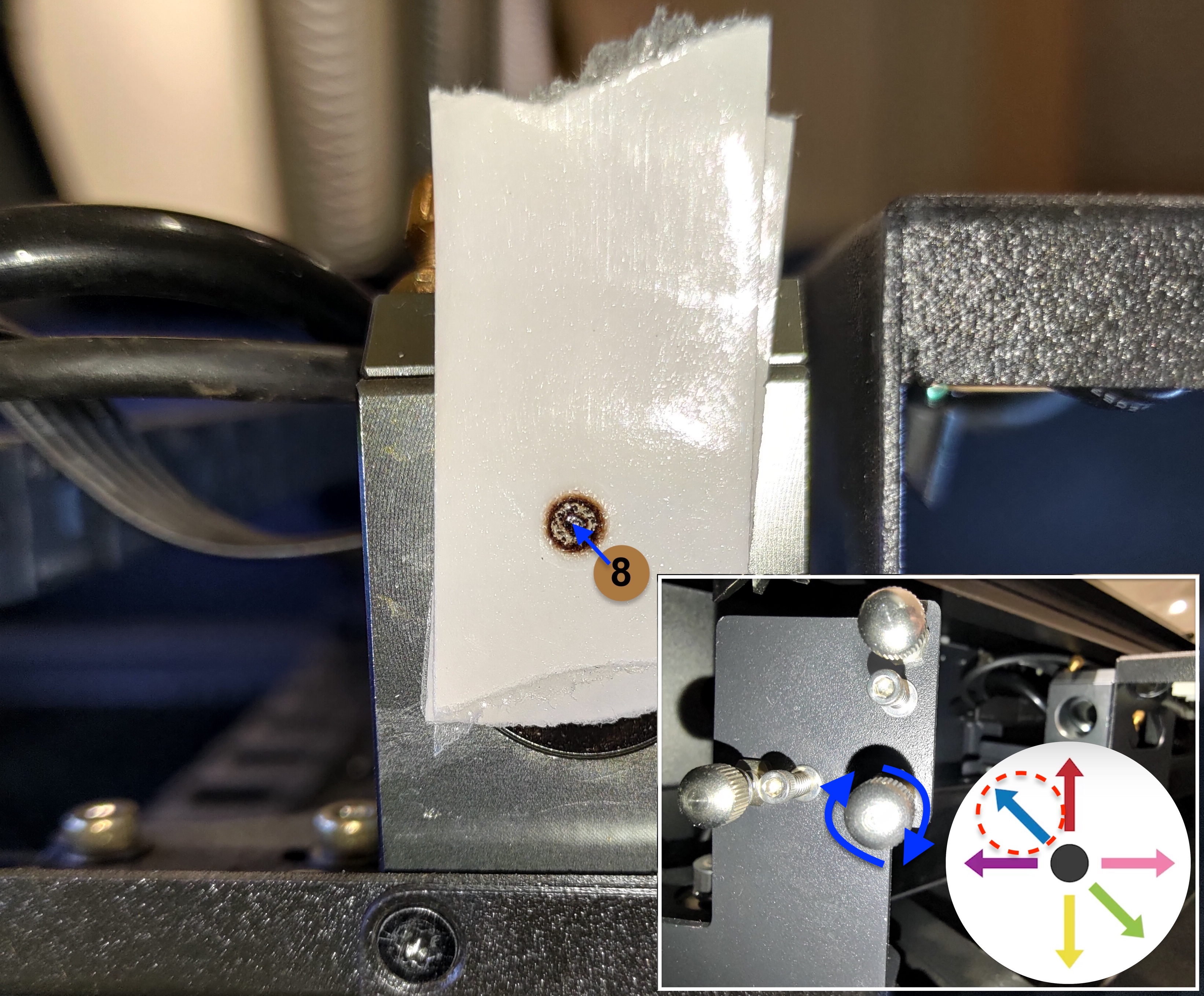

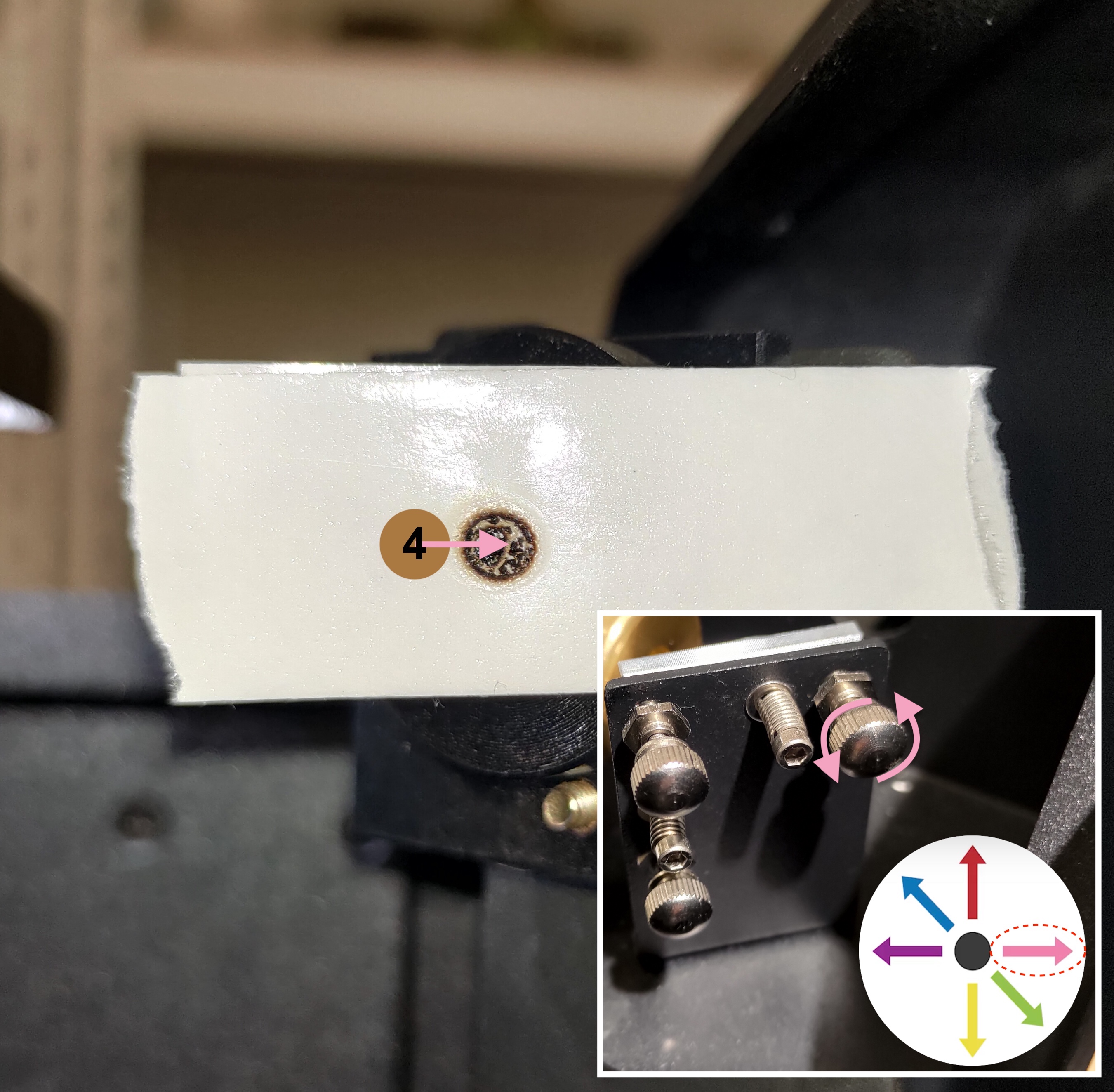

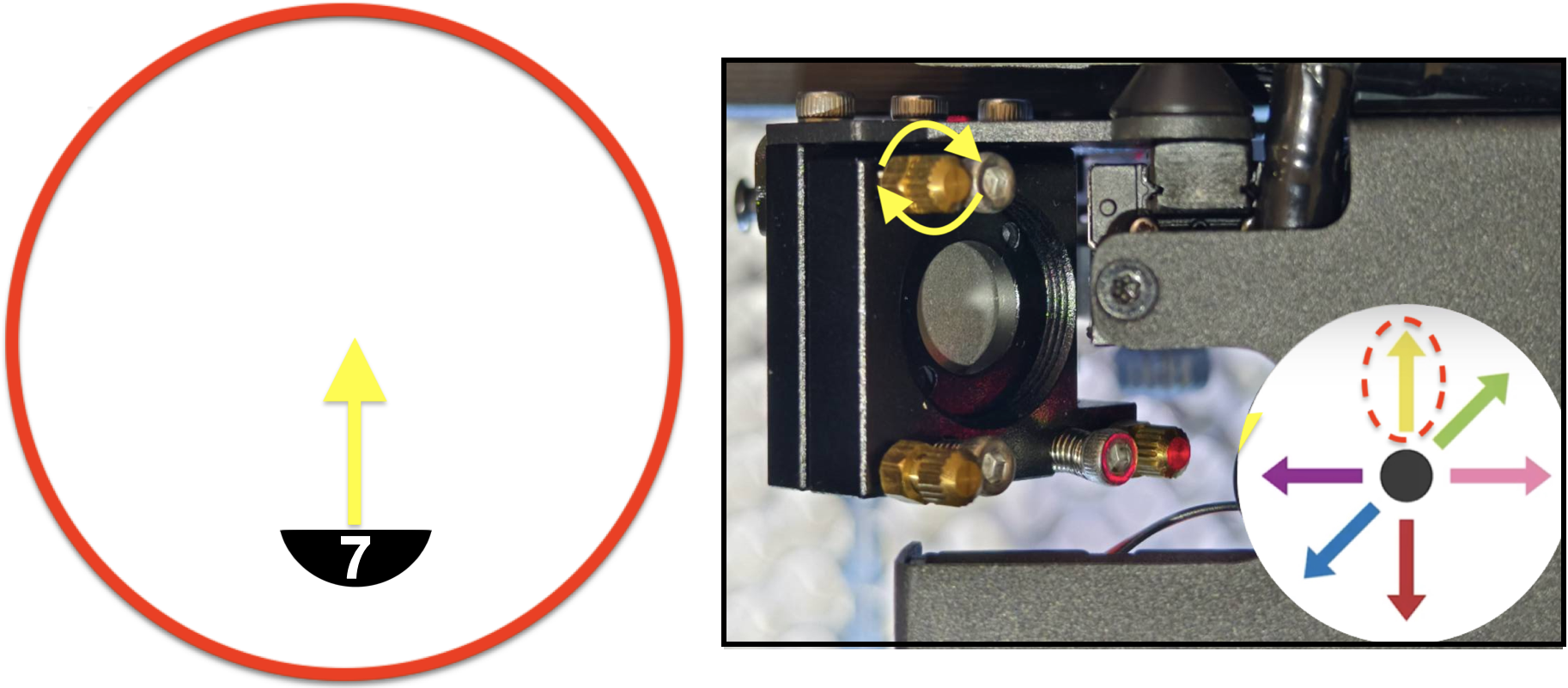

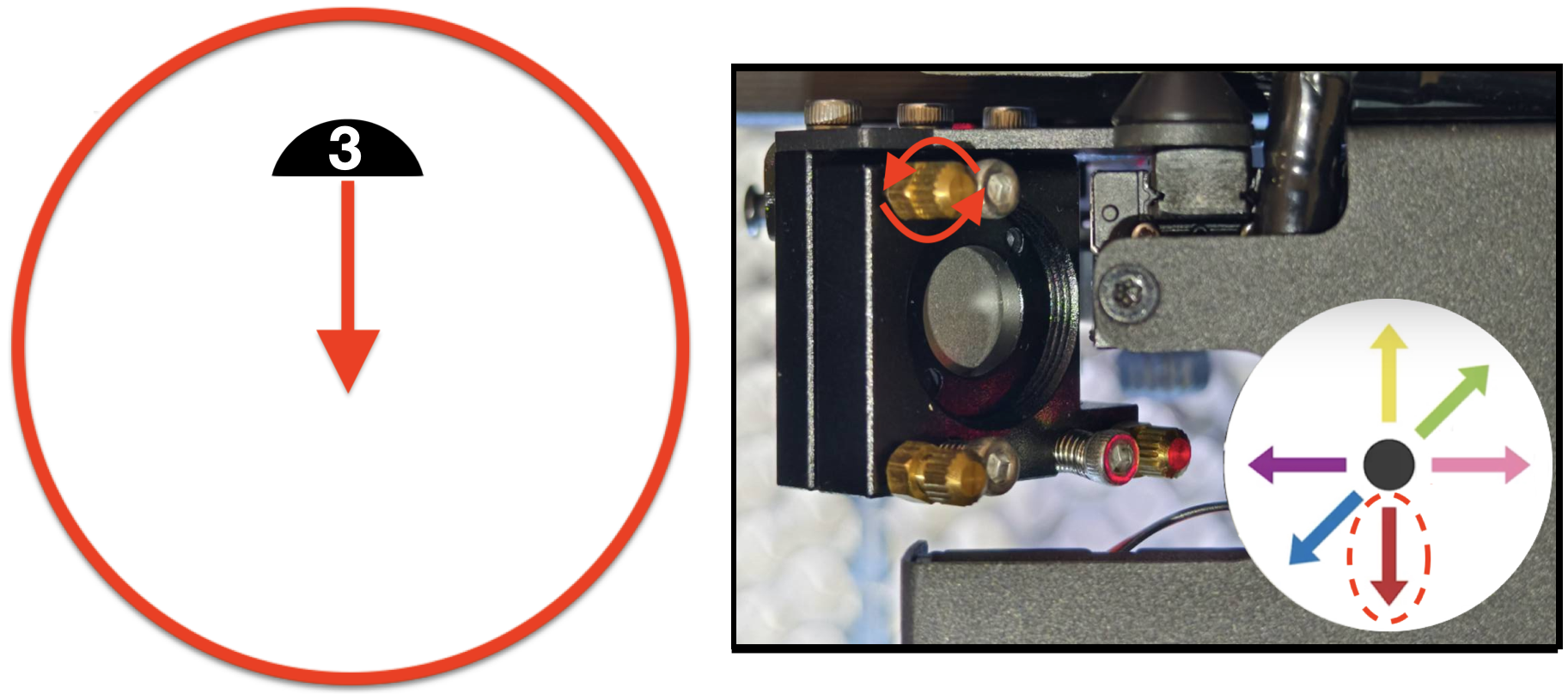

2. حدد البرغي (البراغي) الذي يجب ضبطه بناءً على نتيجتك في الجدول أدناه.
3. اضبط المسمار. أبقِ رأس الليزر في المنتصف الأيمن.

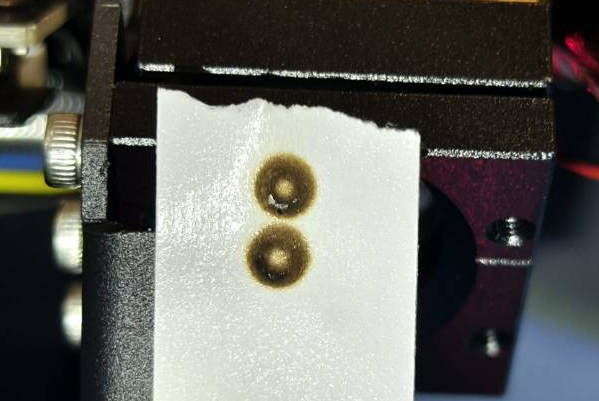

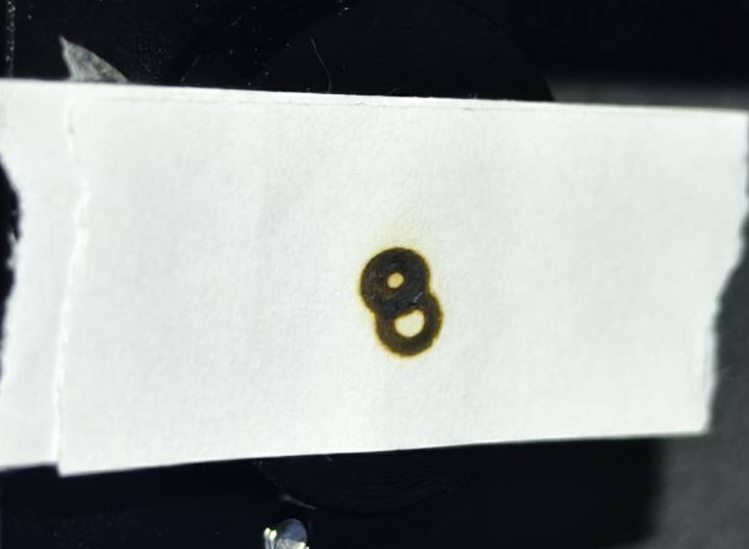

4. قم بعمل نبضتين لمعرفة ما إذا كانت النقطة الثانية تقترب من النقطة الأولى.
5. عندما يصعب تحديد النقطة الثانية، تخلص من الشريط المستخدم.

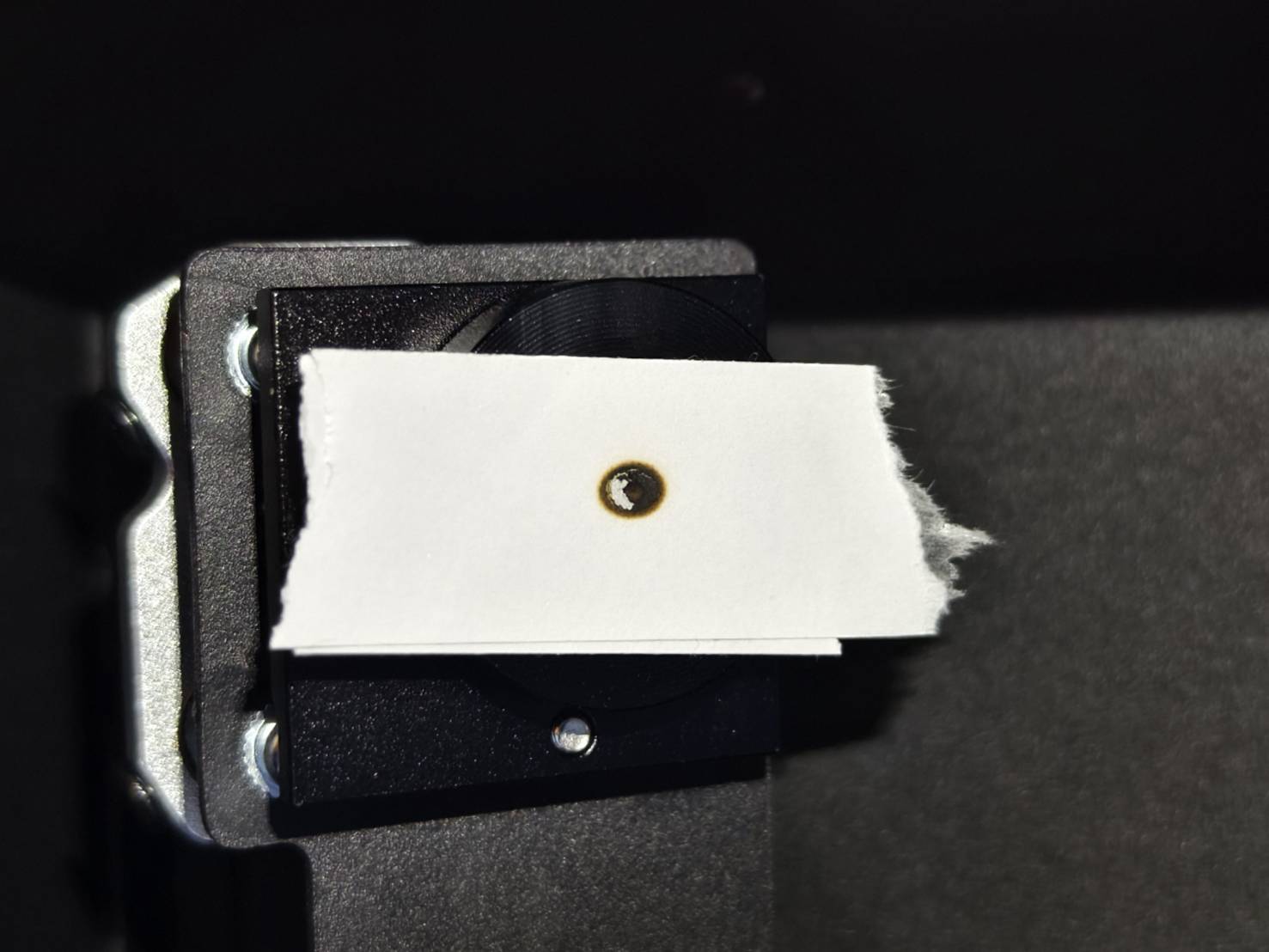

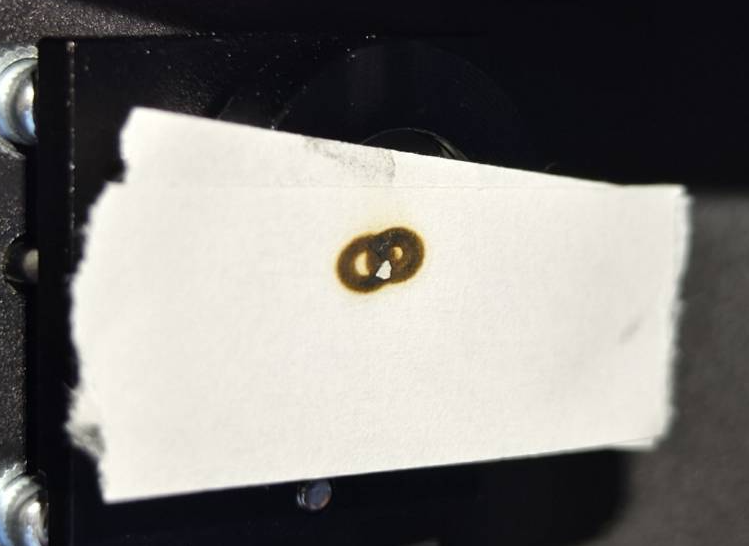

6. كرر الخطوة رقم 1 حتى تتطابق النقطة الأولى مع النقطة الثانية. (مثال على التطابق)
7. بعد الضبط، يرجى إعادة تركيب حامل البراغي.

(الفيديو عبارة عن عملية فعلية من فريق FLUX. إنه فيديو طويل، يمكنك تغيير السرعة، لكن المفهوم والعملية هما المفتاح لفهم كيفية الضبط. يُرجى تفعيل الترجمة.)

• بعد هذه الخطوة انتقل إلى الخطوة 8

الخطوات الفعلية:

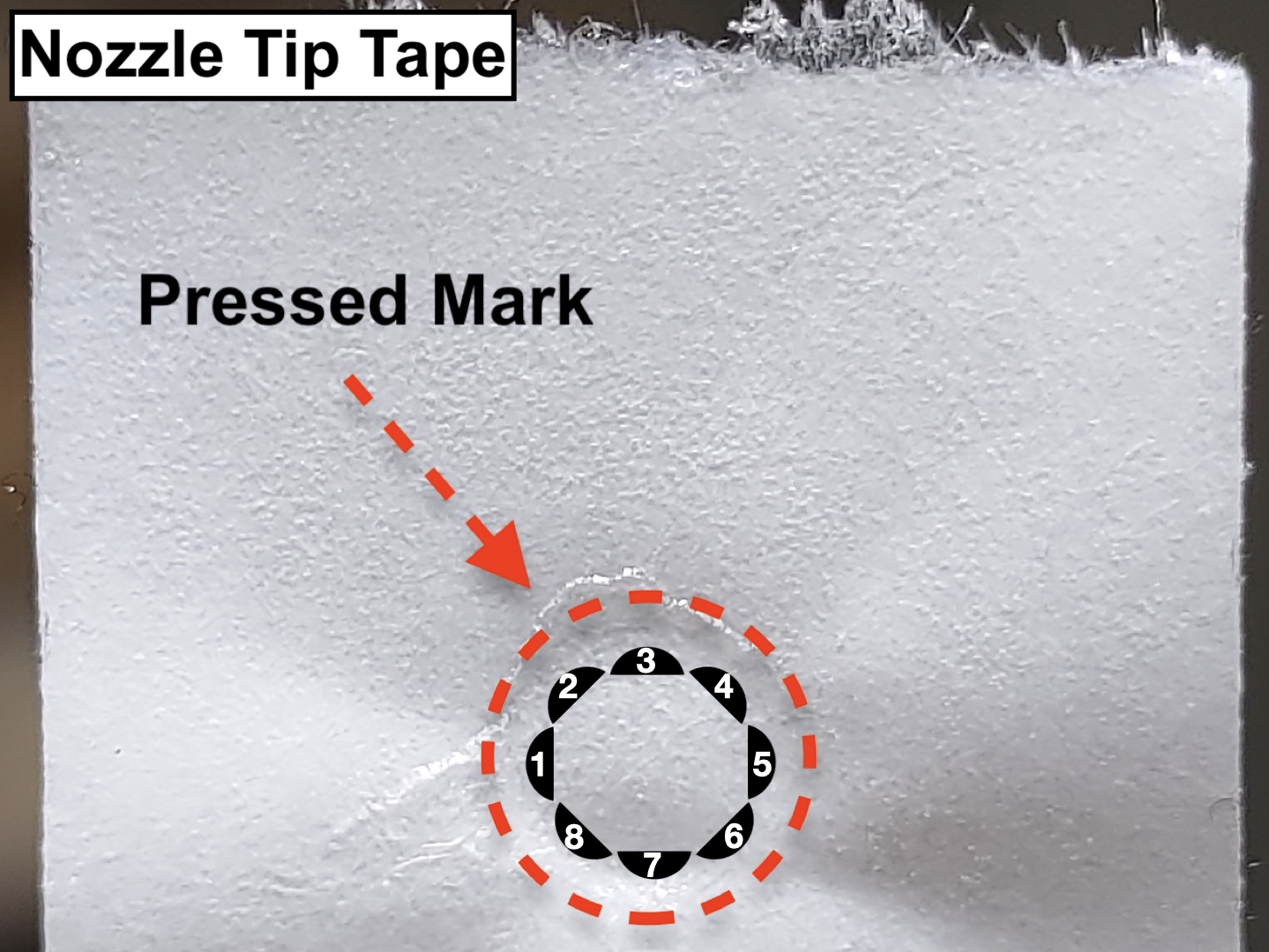

1. ضع شريطًا لاصقًا ذا وجهين بطبقة واحدة على طرف الفوهة.
2. حرّك رأس الليزر إلى مركز سطح العمل.
3. أغلق الباب وأطلق نبضة واحدة.
4. تحقق بصريًا مما إذا كانت نتيجة علامة الحرق جيدة أم سيئة.

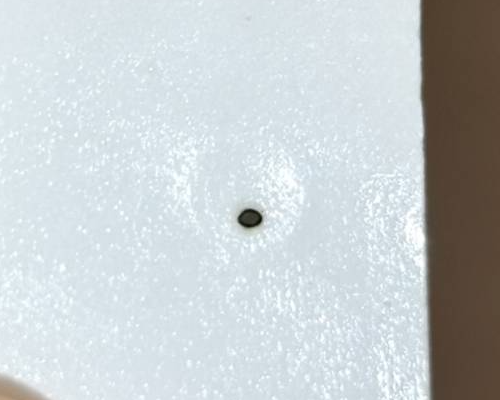

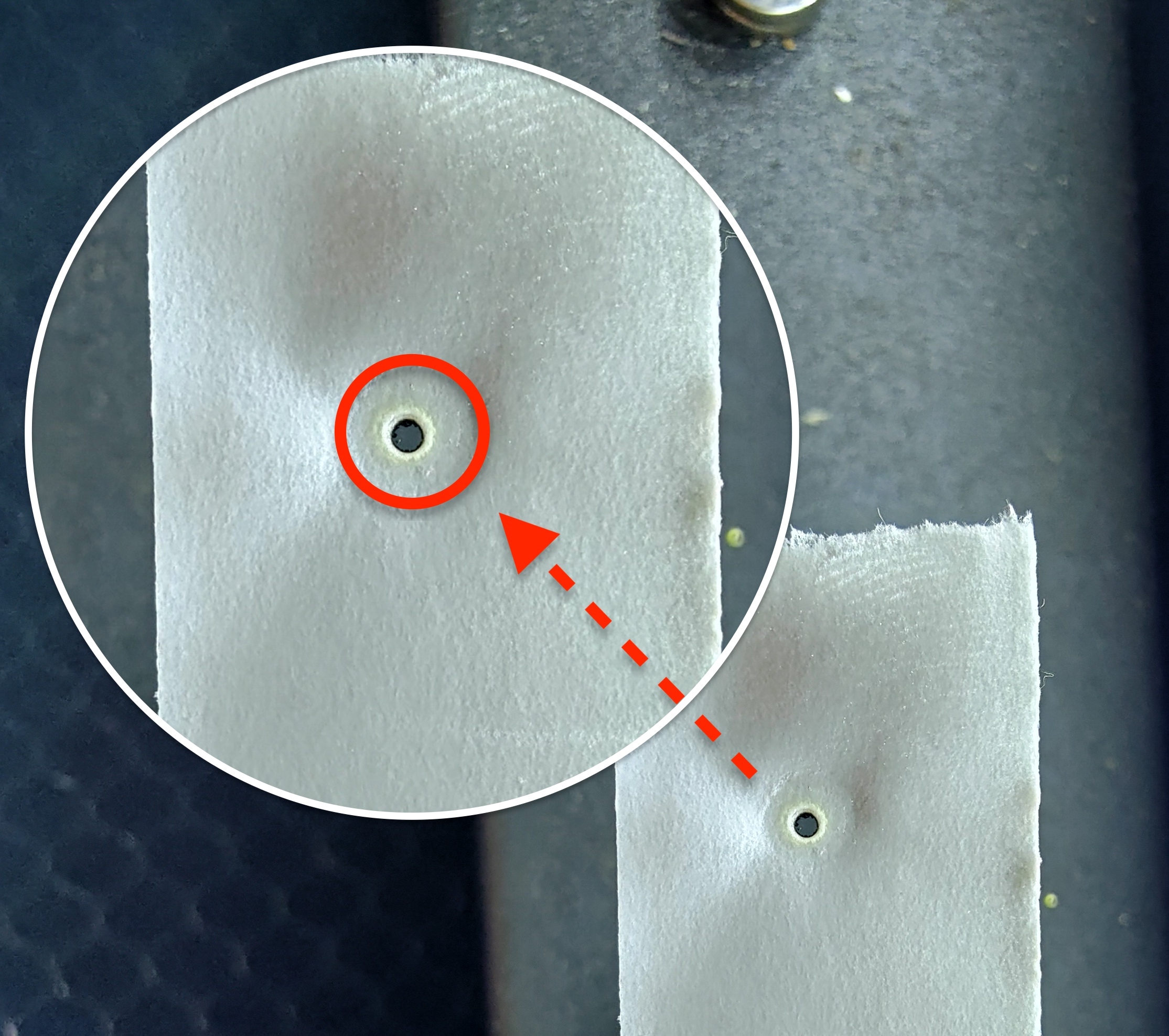

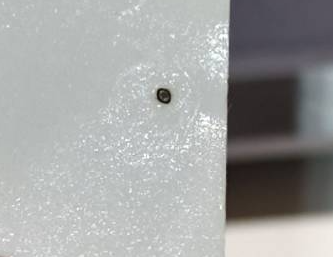

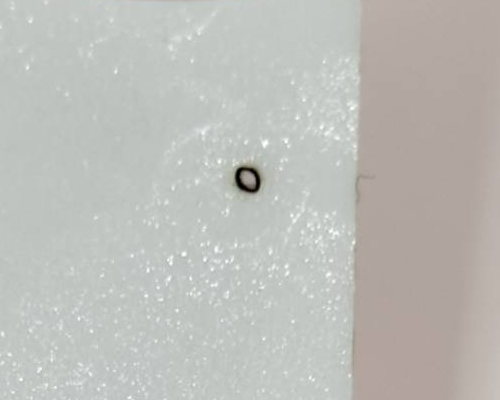

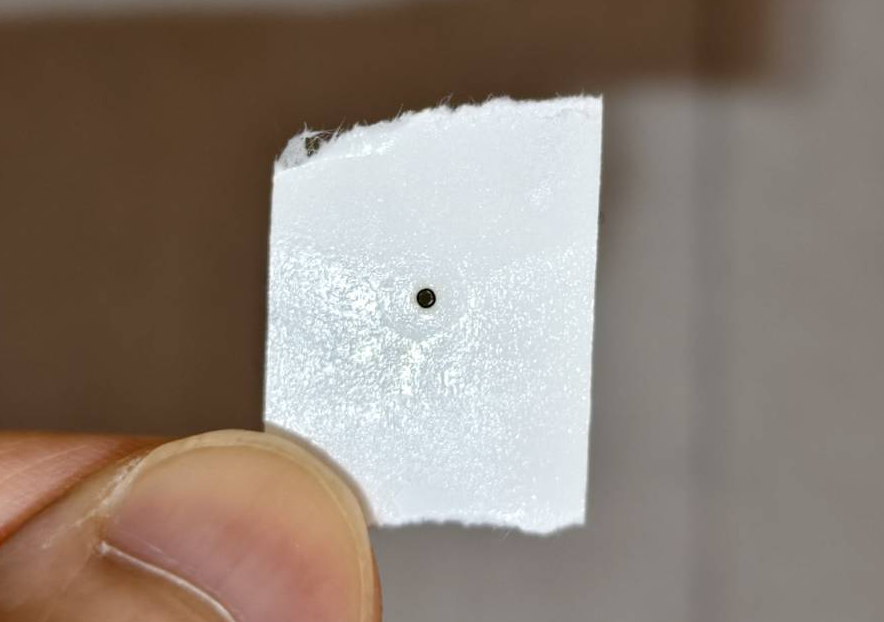

مثال جيد
(دائرية ومتمركزة)

مثال مقبول
((دائرية ولكن منحرفة قليلاً عن المركز)

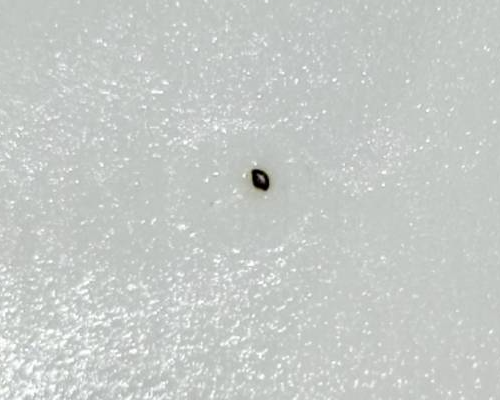

مثال سيئ (غير دائري أو غير متمركز)

• نتيجة جيدة أو مقبولة >> الخطوة 9

• نتيجة سيئة >> الخطوة 8.1

• لا توجد نقطة محروقة على الإطلاق >> الخطوة 8.1

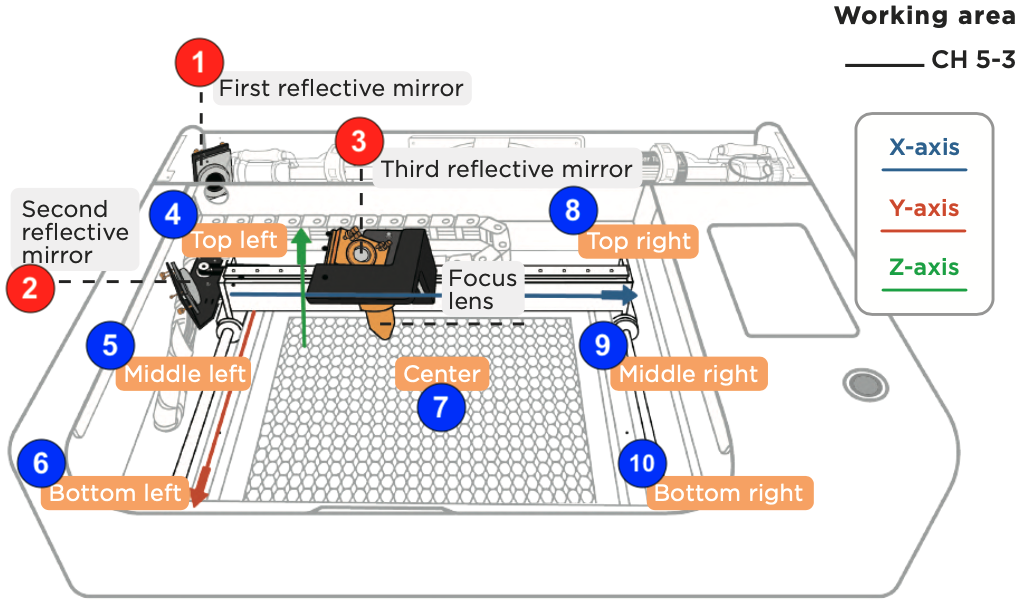

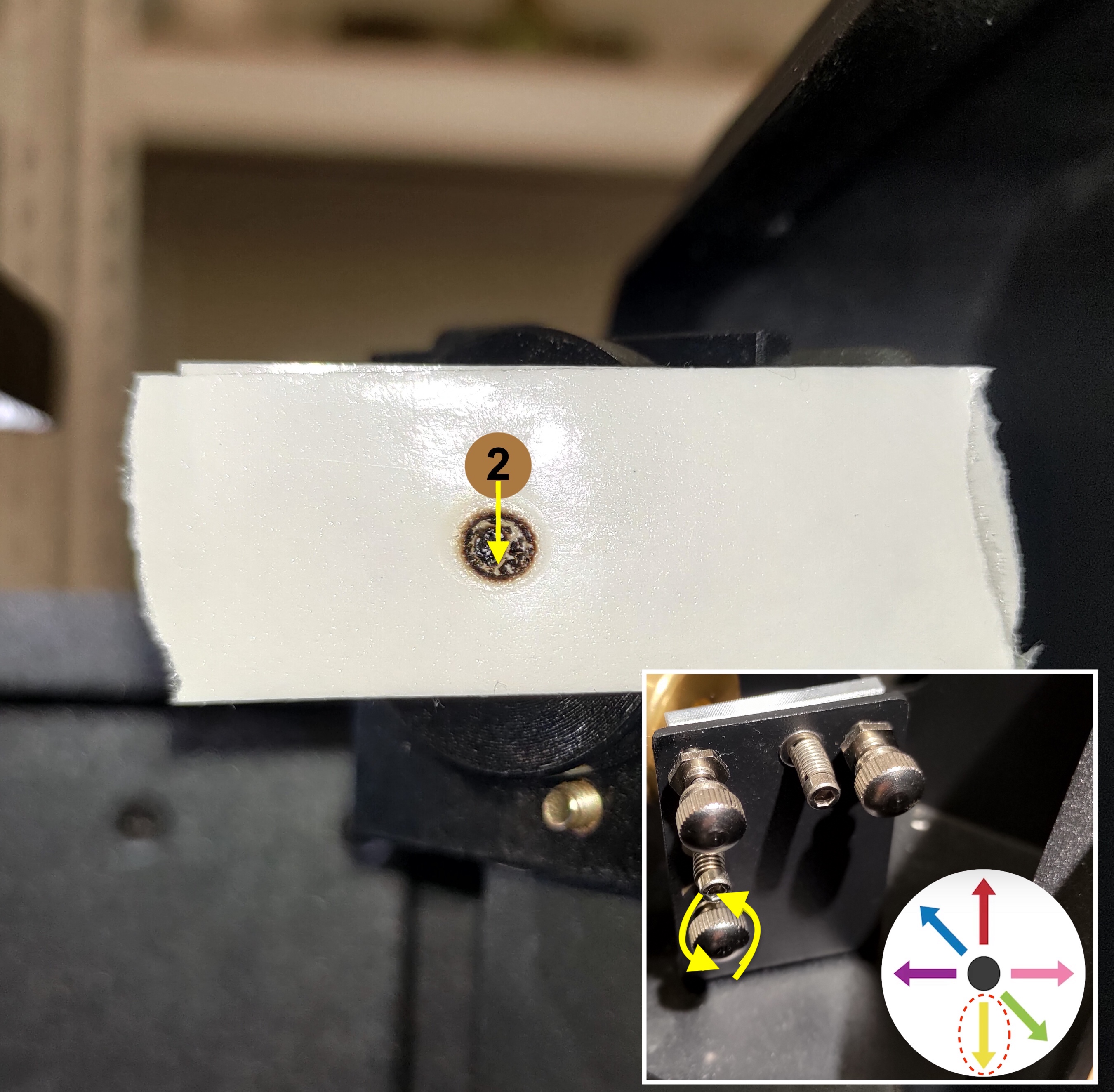

• ستعلمك هذه الخطوة كيفية محاذاة المسار الرأسي من المرآة الثالثة إلى سطح العمل عن طريق ضبط البراغي على المرآة الثالثة.

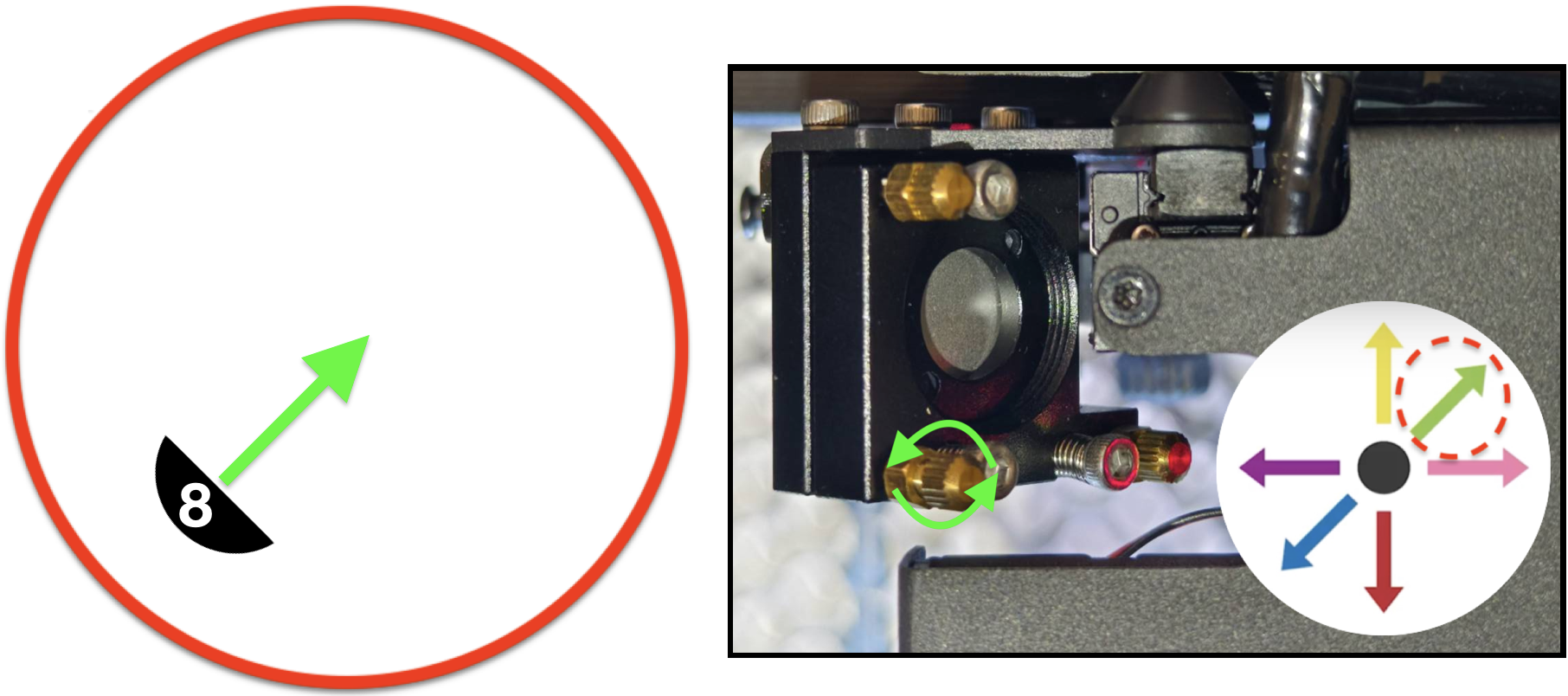

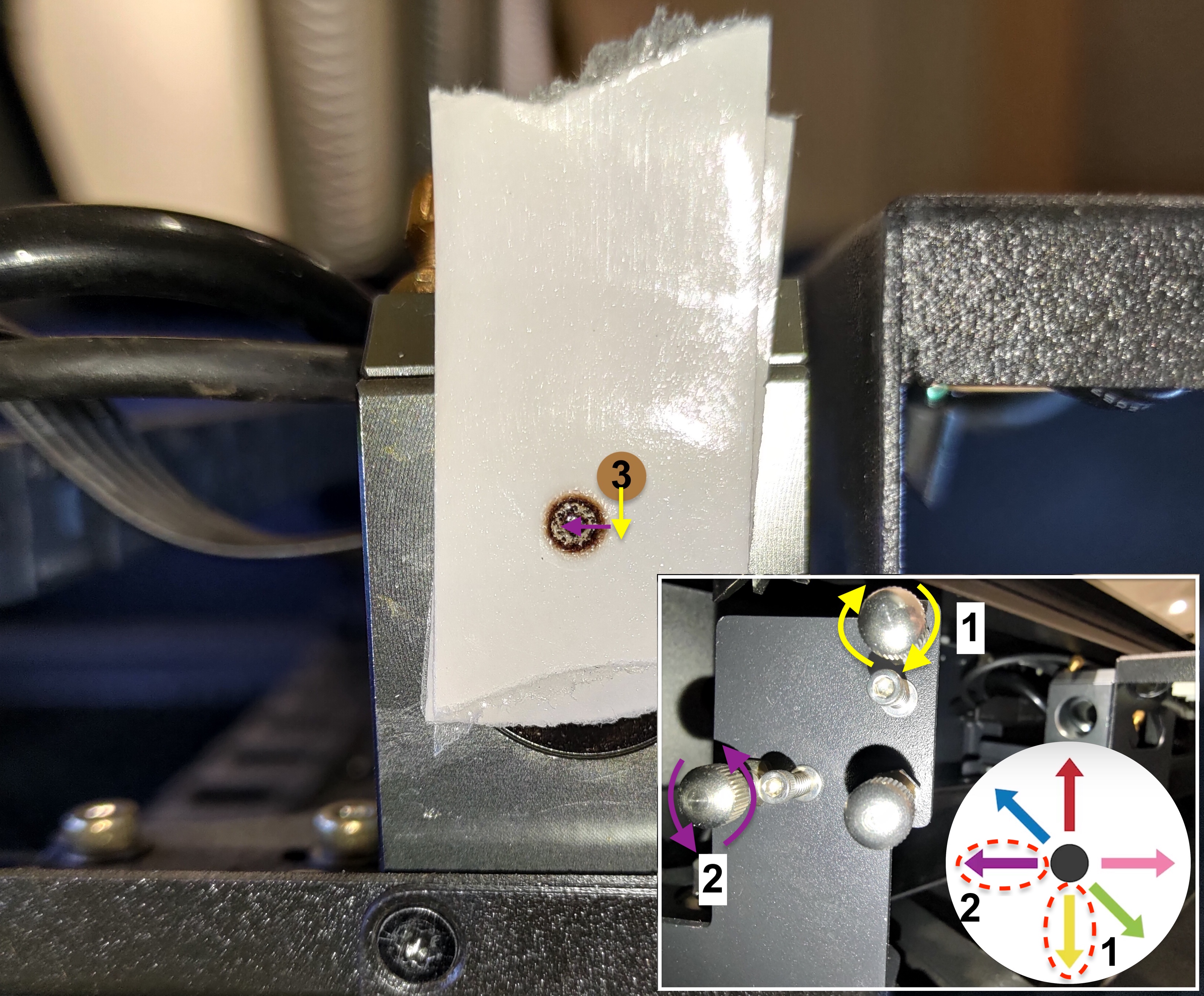

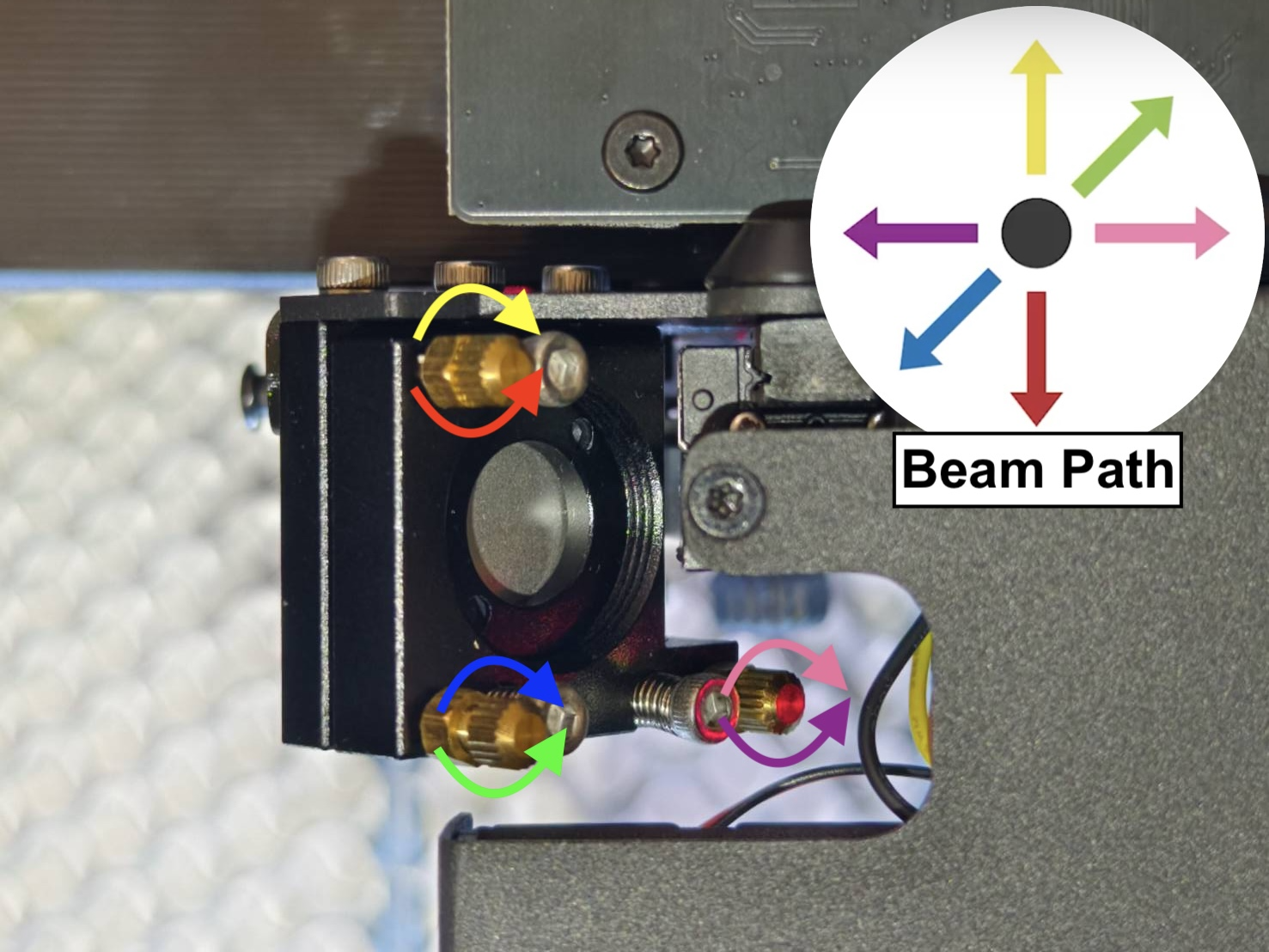

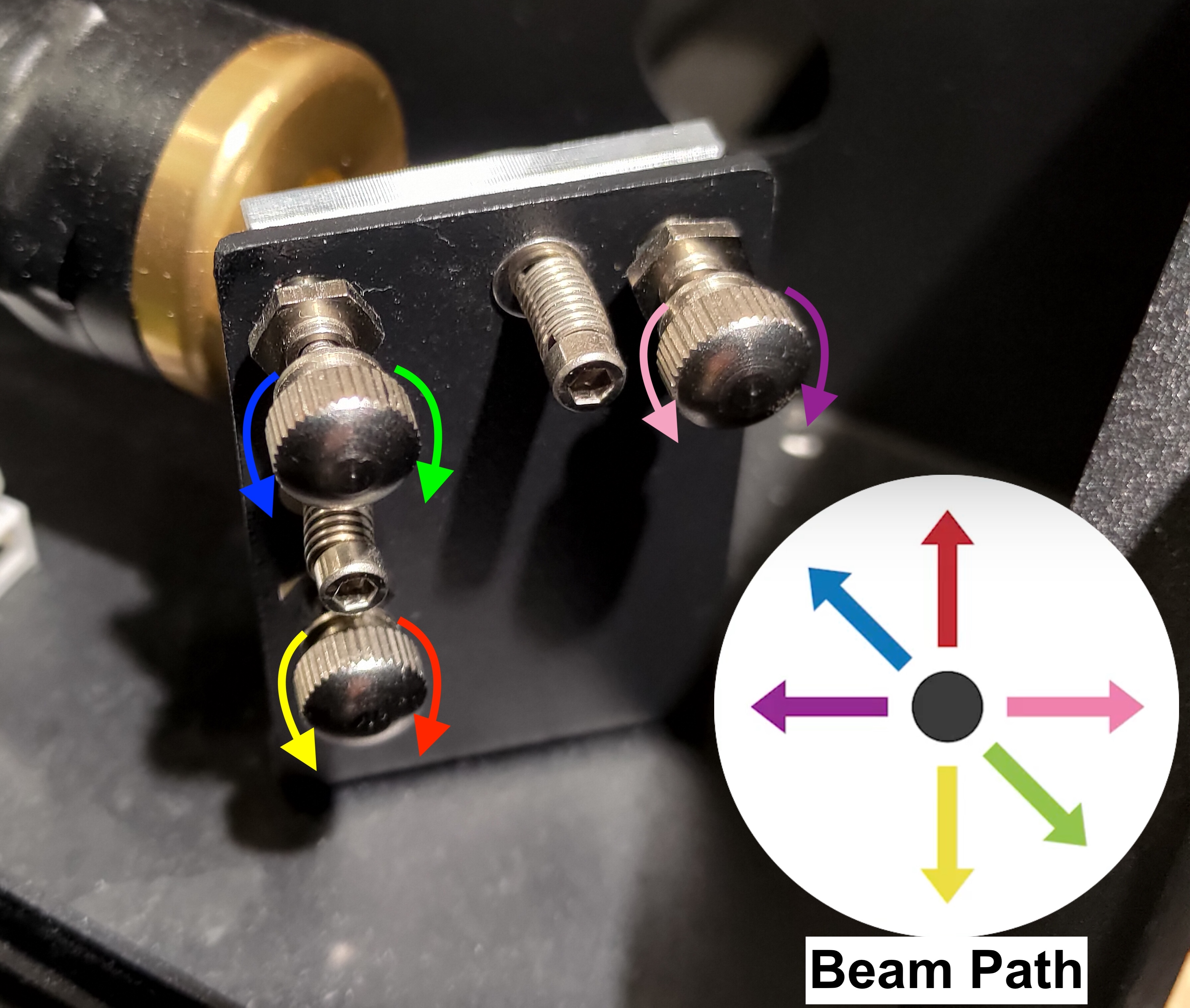

  توجد ثلاثة براغي على المرآة الثالثة، وتدويرها في اتجاه عقارب الساعة أو عكس اتجاه عقارب الساعة سيغير المسار الرأسي للشعاع مما يعني أن موضع النقطة الصغيرة على الشريط سيتغير.


• يرجى تعلم كيفية فك الصامولة بشكل صحيح.
  استخدم الكماشة لتثبيت البرغي، ثم قم بفك الصامولة باستخدام المفتاح مزدوج الرأس عن طريق تدويرها عكس اتجاه عقارب الساعة.

عرض توضيحي - ضبط مسار المرآة الثالثة إلى مركز سطح العمل

1. ضع شريطًا لاصقًا جديدًا مزدوج الوجه بطبقة واحدة على طرف الفوهة.
2. حرّك رأس الليزر إلى مركز سطح العمل.
3. أغلق الباب وأطلق نبضة واحدة لعمل علامة حرق على الشريط.

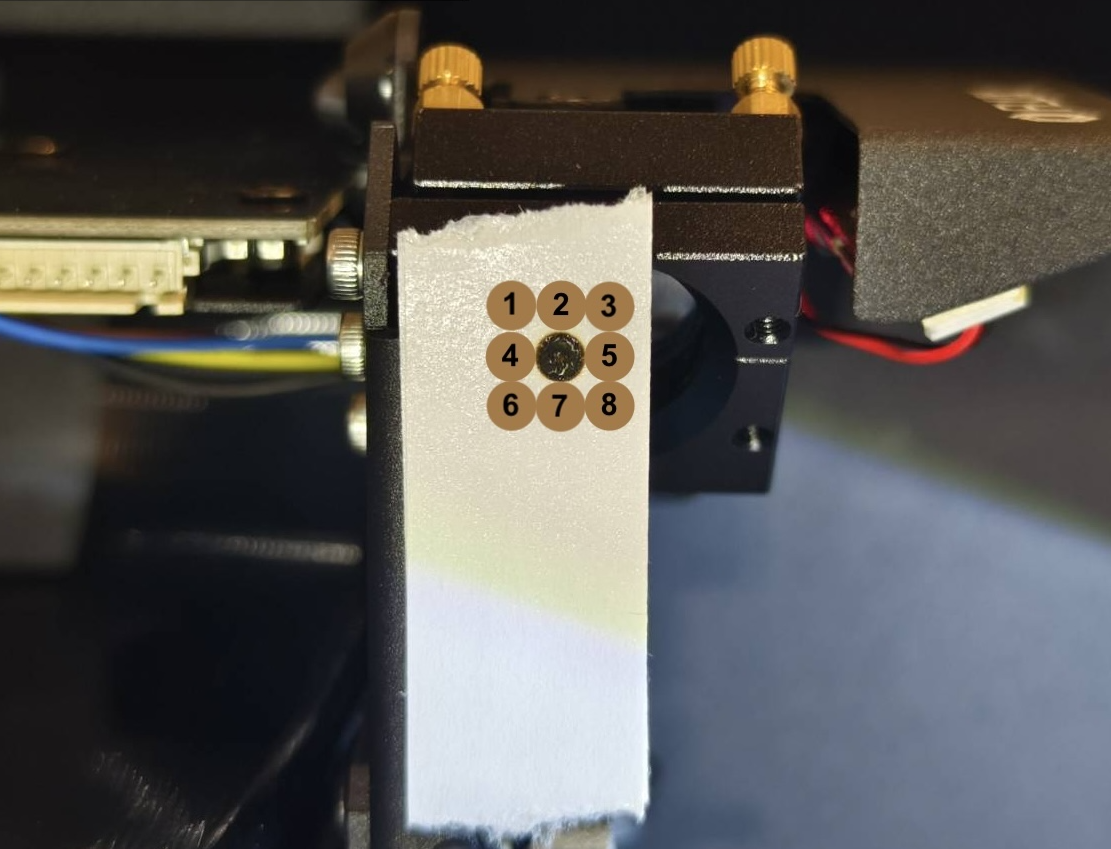

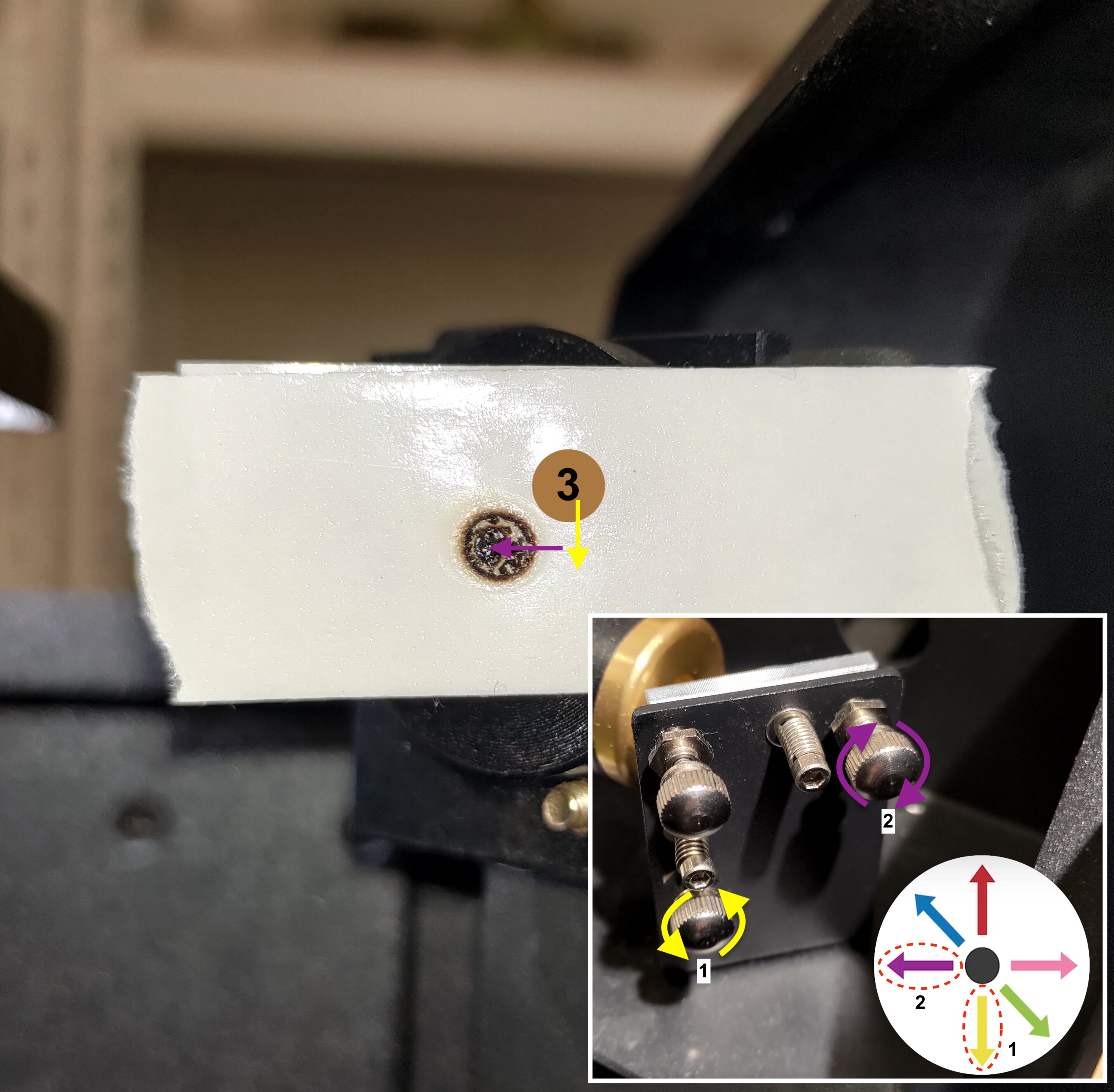

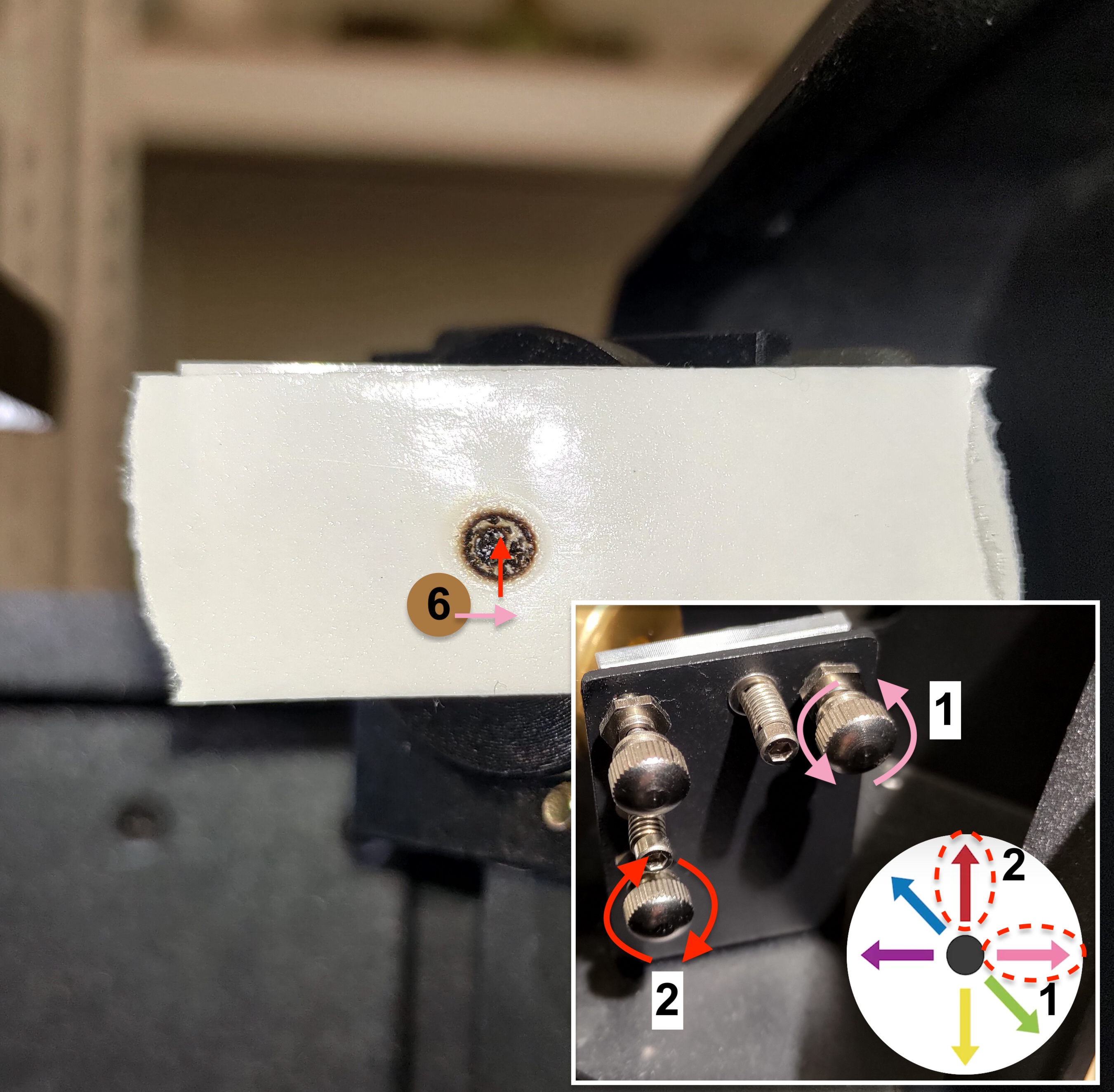

4. قم بإزالة الشريط وحدد البرغي (البراغي) الذي يجب ضبطه بناءً على النتيجة في الجدول أدناه.
5. اضبط البرغي.
6. استخدم شريطًا جديدًا أو نفس الشريط بمنطقة أخرى وضعه على طرف الفوهة.
7. كرر الخطوة #2 حتى تصبح النقطة مستديرة ومتمركزة.

الفيديو عبارة عن عملية فعلية من فريق FLUX. إنه فيديو طويل، يمكنك تغيير السرعة، لكن المفهوم والعملية هما المفتاح لفهم كيفية الضبط. يرجى تفعيل الترجمة.

ملاحظة:

• يجب أن تكون النقطة المركزية والنقطة السفلية اليمنى مستديرتين في نفس الوقت.
• يجب أن تكون النقطة المركزية متمركزة، ولكن عدم تمركز النقطة السفلية اليمنى مقبول.
• وإلا، سيُعتبر المسار البصري غير محاذٍ.

• بعد هذه الخطوة، انتقل إلى الخطوة 9

الخطوات الفعلية:

1. ضع شريطًا لاصقًا ذا وجهين بطبقة واحدة على طرف الفوهة.
2. حرّك رأس الليزر إلى الزاوية السفلية اليمنى من منصة العمل.
3. أغلق الباب وأطلق نبضة واحدة.
4. تحقق بصريًا مما إذا كانت نتيجة علامة الحرق جيدة أم سيئة.

مثال جيد
(دائرية ومتمركزة)

مثال مقبول
((دائرية ولكن منحرفة قليلاً عن المركز)

مثال سيئ (غير دائري أو غير متمركز)

• نتيجة جيدة أو مقبولة >> الخطوة 10

• نتيجة سيئة >> الخطوة 9.1

• لا توجد نقطة محروقة على الإطلاق >> الخطوة 9.1

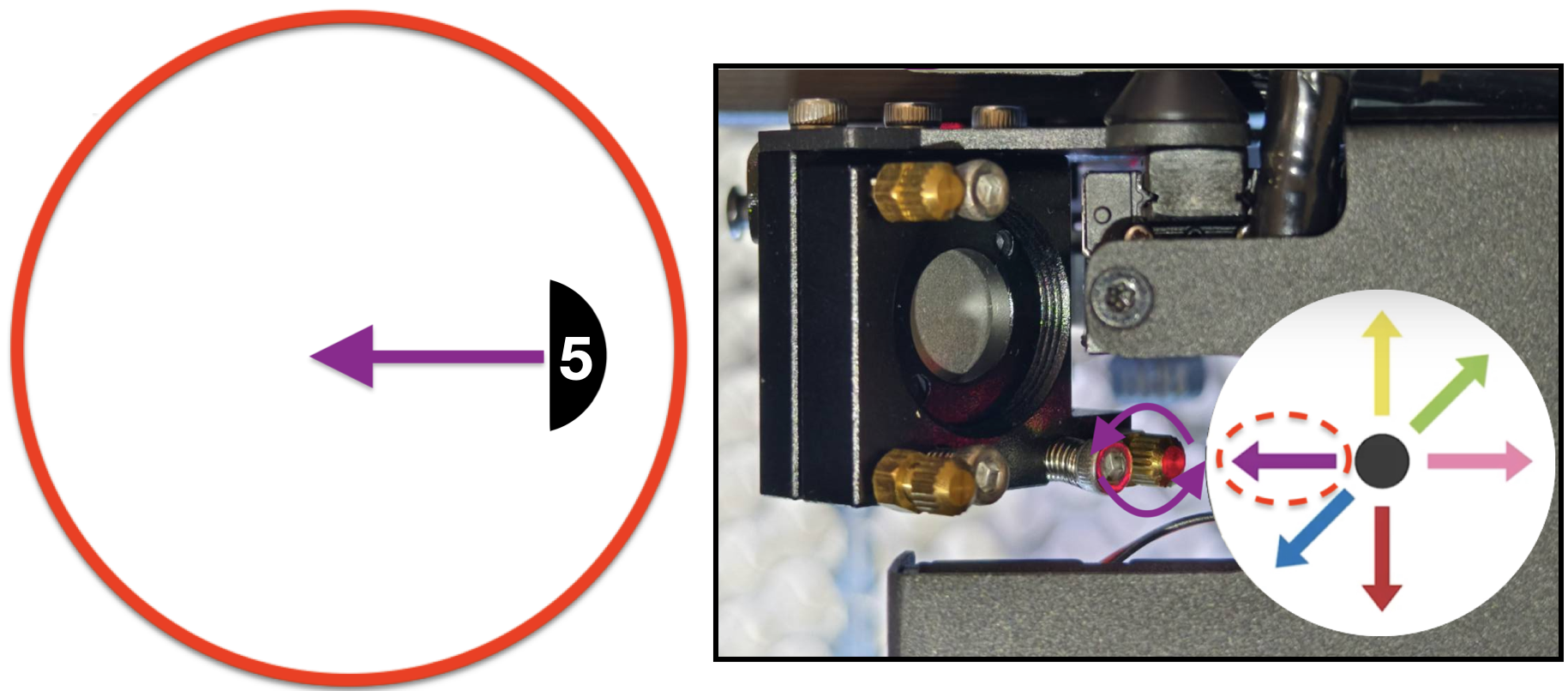

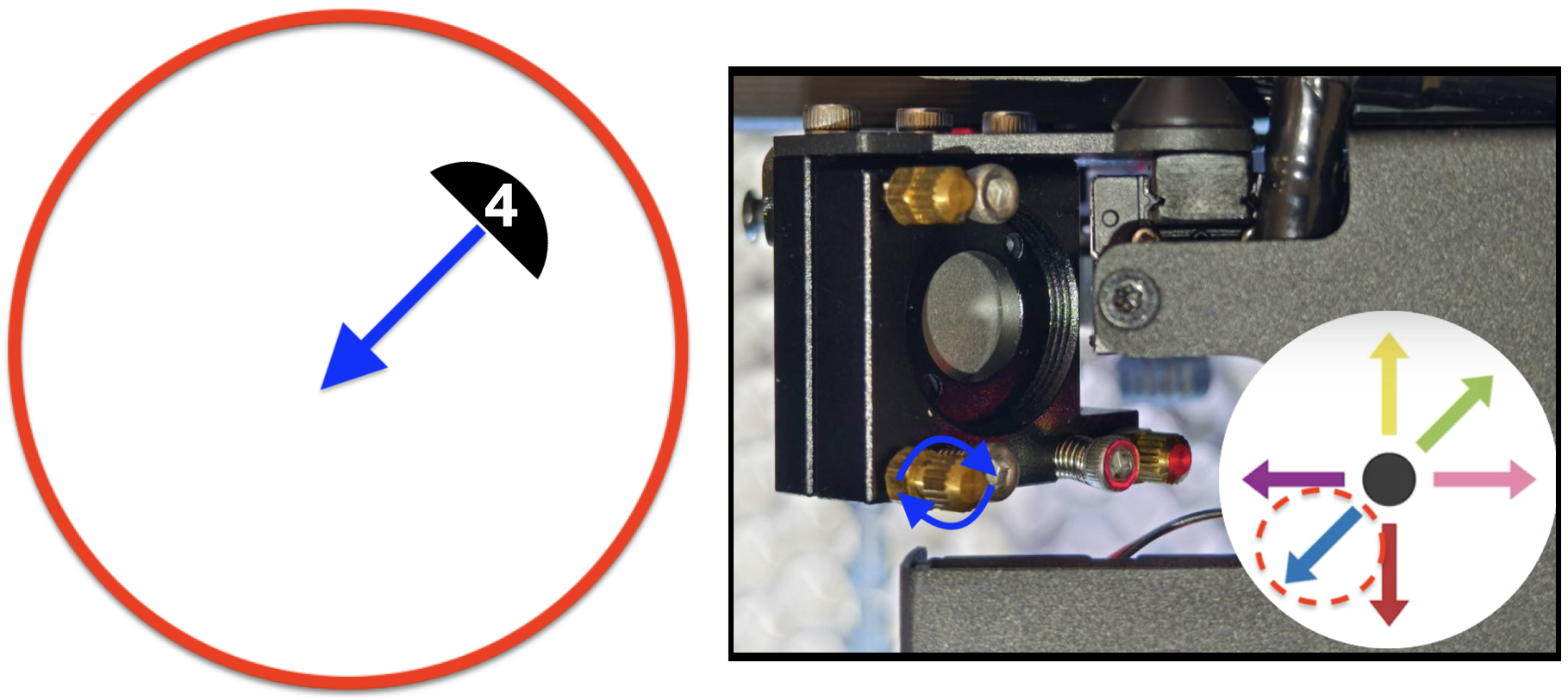

• ستعلمك هذه الخطوة كيفية محاذاة المسار الرأسي من المرآة الثالثة إلى سطح العمل عن طريق ضبط البراغي على المرآة الثالثة.

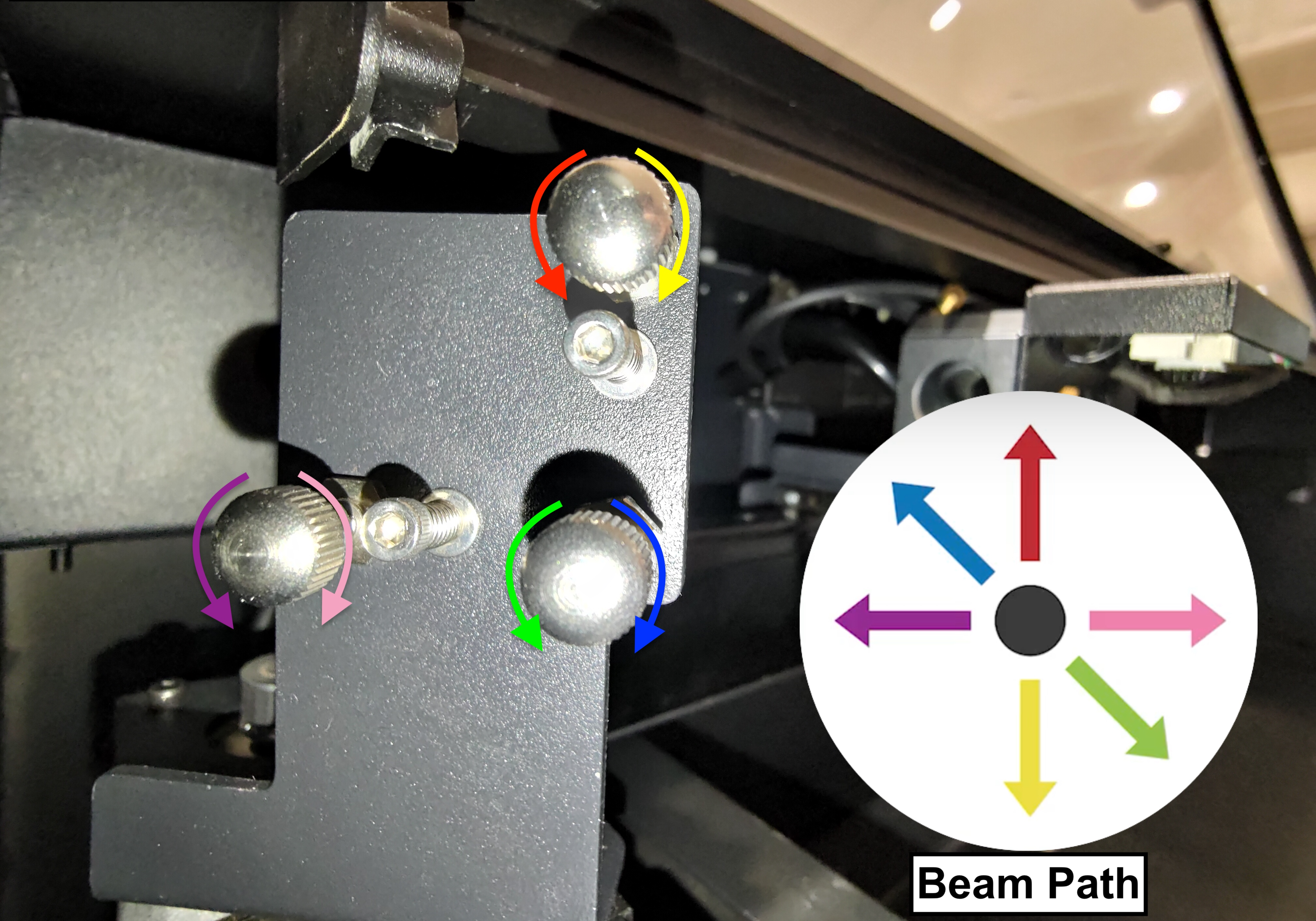

  توجد ثلاثة براغي على المرآة الثالثة، وتدويرها في اتجاه عقارب الساعة أو عكس اتجاه عقارب الساعة سيغير المسار الرأسي للشعاع مما يعني أن موضع النقطة الصغيرة على الشريط سيتغير.


عرض توضيحي - ضبط مسار المرآة الثالثة إلى مركز سطح العمل

1. ضع شريطًا لاصقًا جديدًا مزدوج الوجه بطبقة واحدة على طرف الفوهة.
2. حرّك رأس الليزر إلى الزاوية السفلية اليمنى من منصة العمل.
3. أغلق الباب وأطلق نبضة واحدة لعمل علامة حرق على الشريط.
4. قم بإزالة الشريط وحدد البرغي (البراغي) الذي يجب ضبطه بناءً على النتيجة في الجدول أدناه.
5. اضبط البرغي.
6. استخدم شريطًا جديدًا أو نفس الشريط بمنطقة أخرى وضعه على طرف الفوهة.
7. كرر الخطوة #2 حتى تصبح النقطة مستديرة ومتمركزة.
8. أعد فحص النقطة المركزية.

(الفيديو عبارة عن عملية فعلية من فريق FLUX. إنه فيديو طويل، يمكنك تغيير السرعة، لكن المفهوم والعملية هما المفتاح لفهم كيفية الضبط. يُرجى تفعيل الترجمة.)

ملاحظة:

• يجب أن تكون النقطة المركزية والنقطة السفلية اليمنى مستديرتين في نفس الوقت.
• يجب أن تكون النقطة المركزية متمركزة، ولكن عدم تمركز النقطة السفلية اليمنى مقبول.
• وإلا، سيُعتبر المسار البصري غير محاذٍ.

ملاحظة:

• يجب أن تكون النقطة المركزية والنقطة السفلية اليمنى مستديرتين في نفس الوقت.
• يجب أن تكون النقطة المركزية متمركزة، ولكن عدم تمركز النقطة السفلية اليمنى مقبول.
• وإلا، سيُعتبر المسار البصري غير محاذٍ.

• بعد هذه الخطوة انتقل إلى الخطوة 11
