الوصف
ستوضح لك هذه المقالة كيفية ضبط مسار مؤشر النقطة الحمراء ليتماشى مع مسار شعاع الليزر.
متى يجب معايرة مؤشر النقطة الحمراء؟
|
الأدوات

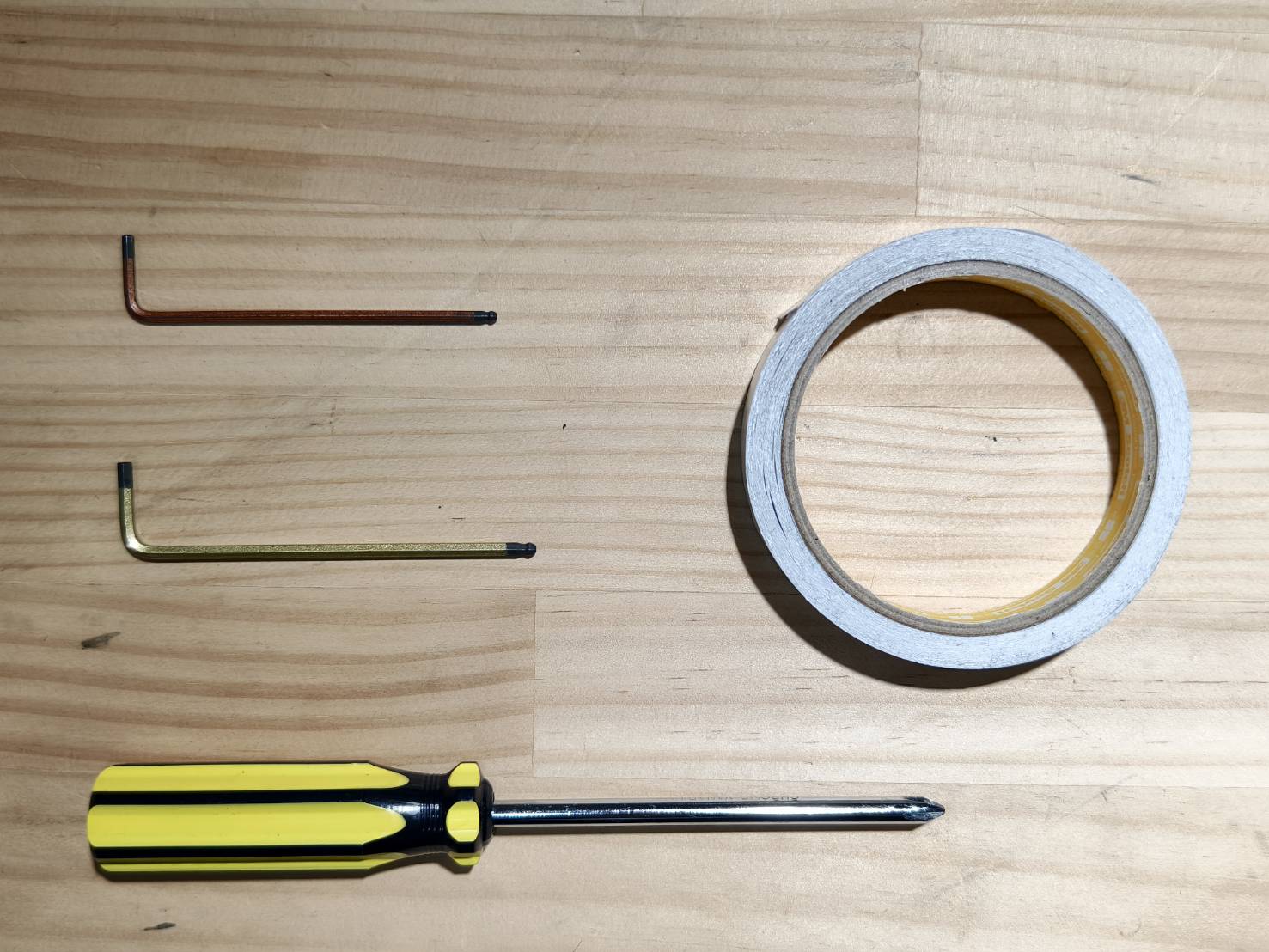

يرجى تحضير الأدوات التالية:
|
الخطوة 1
يرجى التعرف على كيفية تنفيذ نبضة الليزر بأمان.
| A. قم بتشغيل الجهاز. B. أغلق غطاء الباب. C. انتقل إلى Action وانتظر حتى تكتمل عملية العودة للموضع الأساسي. (تأكد من أن أيقونات غطاء الباب والغطاء الخلفي والغطاء السفلي تظهر جميعها في وضع الإغلاق؛ وإلا فلن يمكن تنفيذ عملية النبض.) D. حدد موقع زر النبض. E. نقرة واحدة = نبضة واحدة، نقرتان = نبضتان، وهكذا. ⚠︎ تأكد دائماً من إغلاق غطاء الباب والغطاء الخلفي عند إجراء النبض. |
الخطوة 2

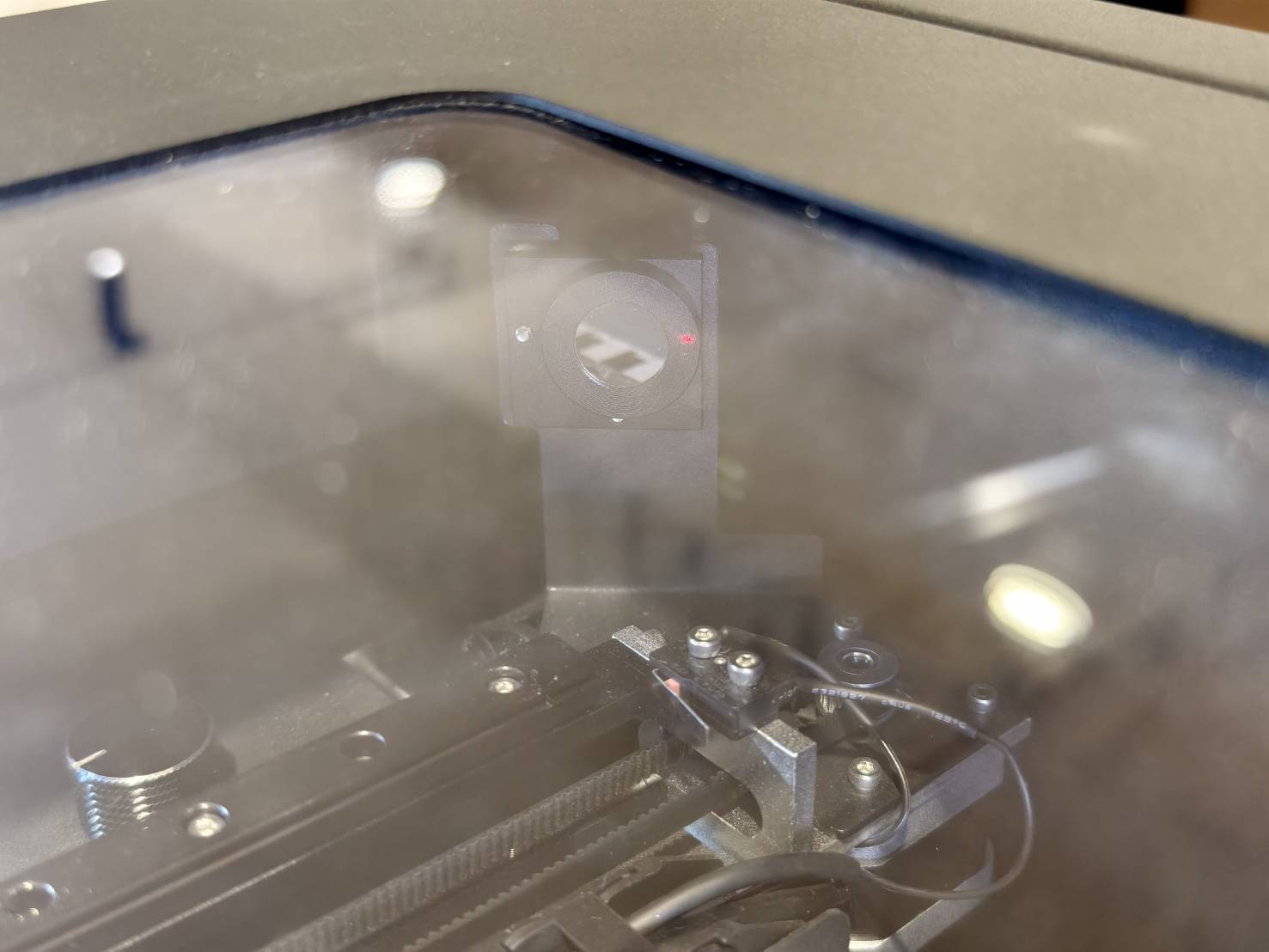

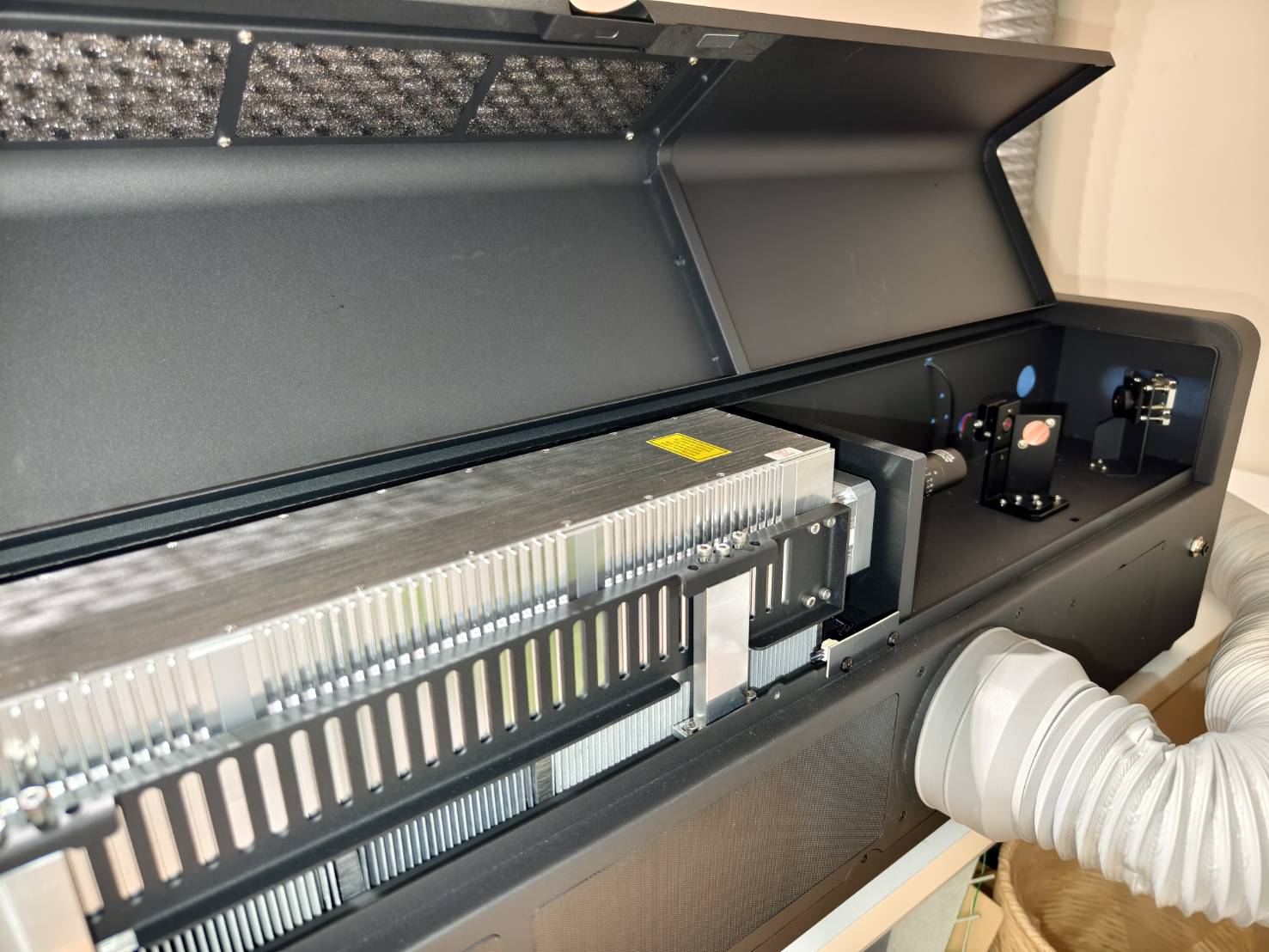

استخدم مفك البراغي لفك البراغي الموجودة في الجزء الخلفي من الجهاز، ثم افتح الغطاء الخلفي.
الخطوة 3

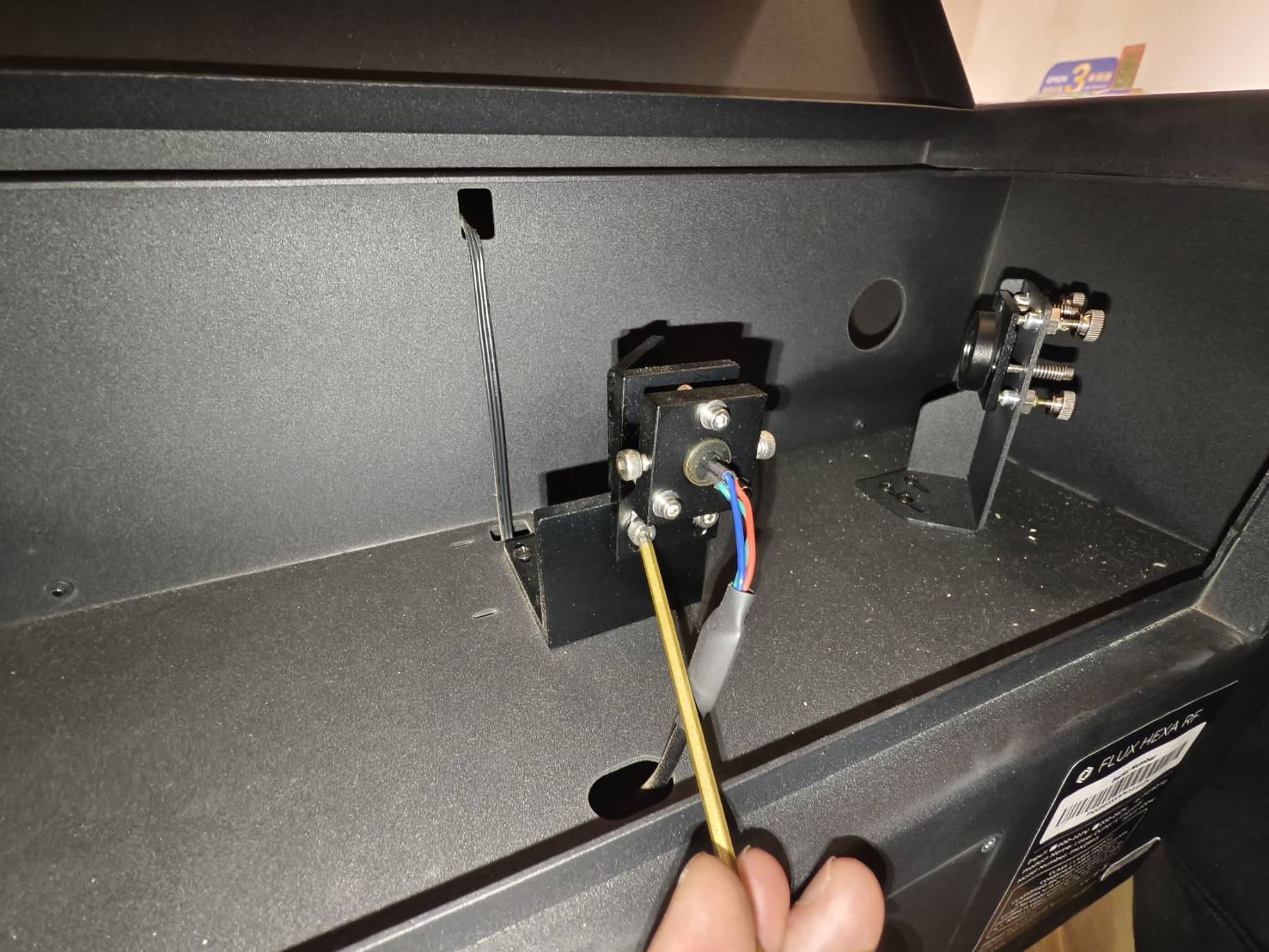

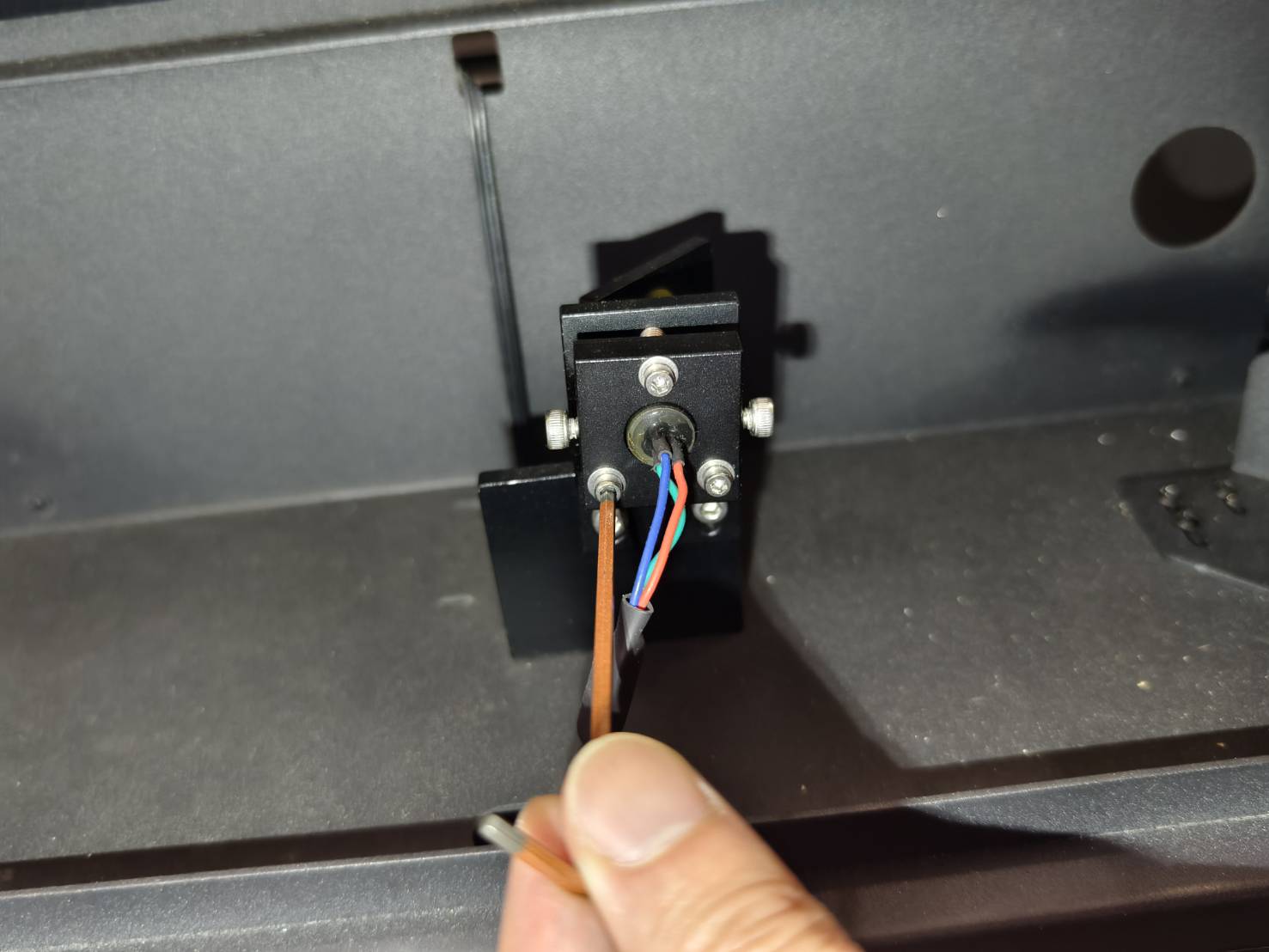

تأكد من إحكام ربط البرغيين على جانبي وحدة النقطة الحمراء. (مفتاح سداسي 3 مم)
(نظراً لاختلاف أحجام آليات أنبوب الليزر، سيختلف اتجاه تركيب وحدة النقطة الحمراء لطرازات 30W و 60W/80W.)
| HEXA RF 30W | HEXA RF 60W / HEXA RF 80W |
الخطوة 4

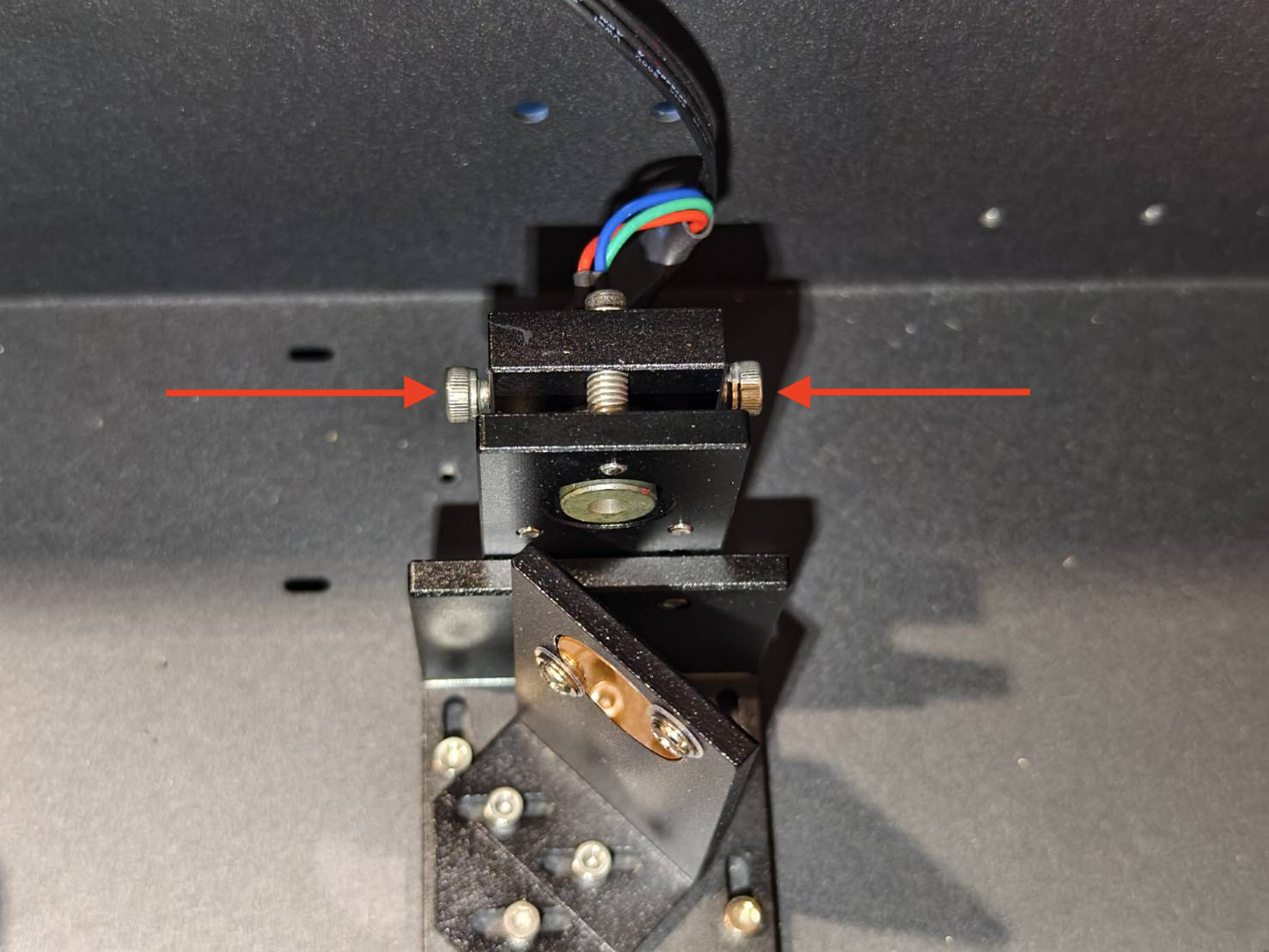

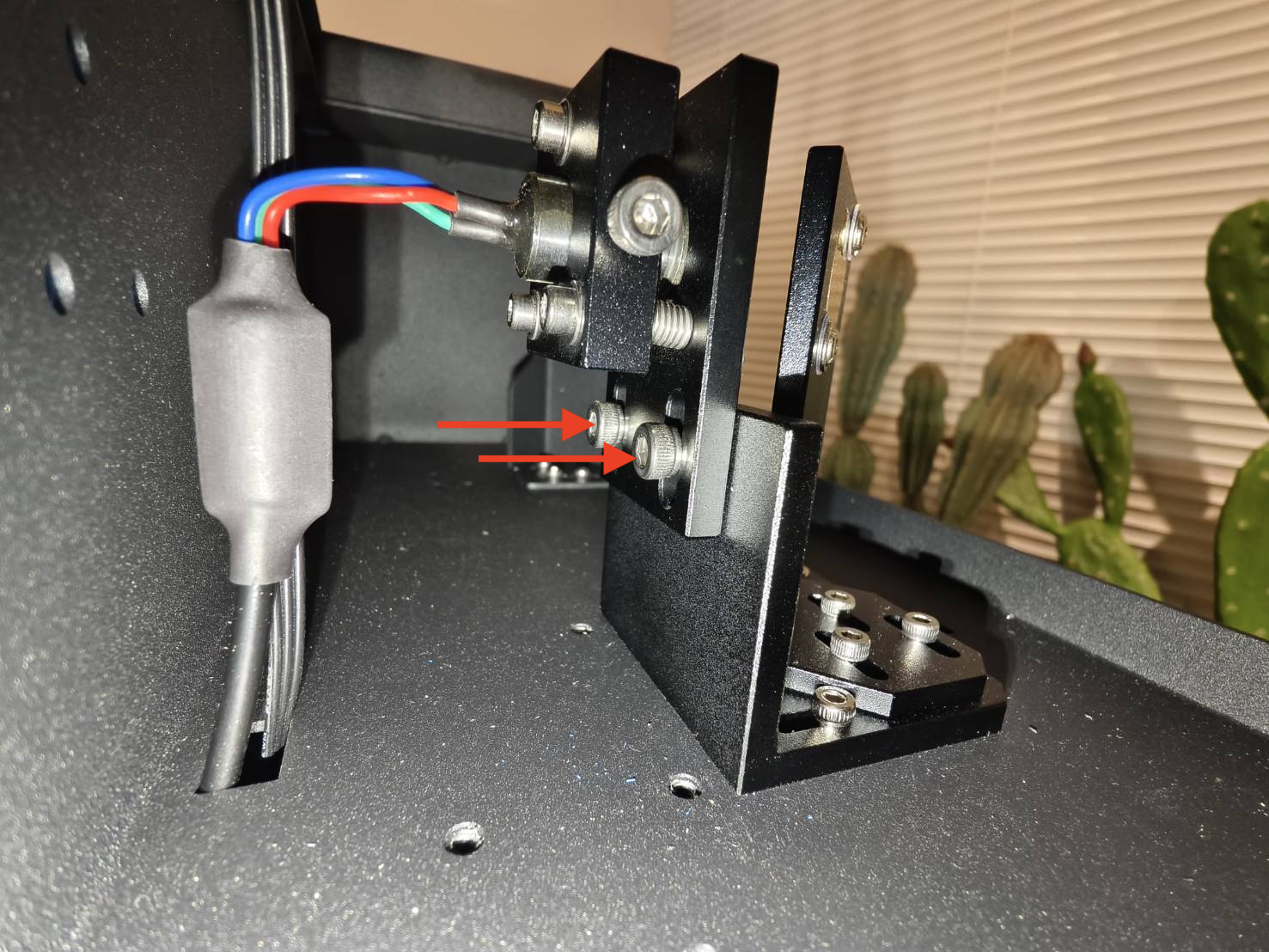

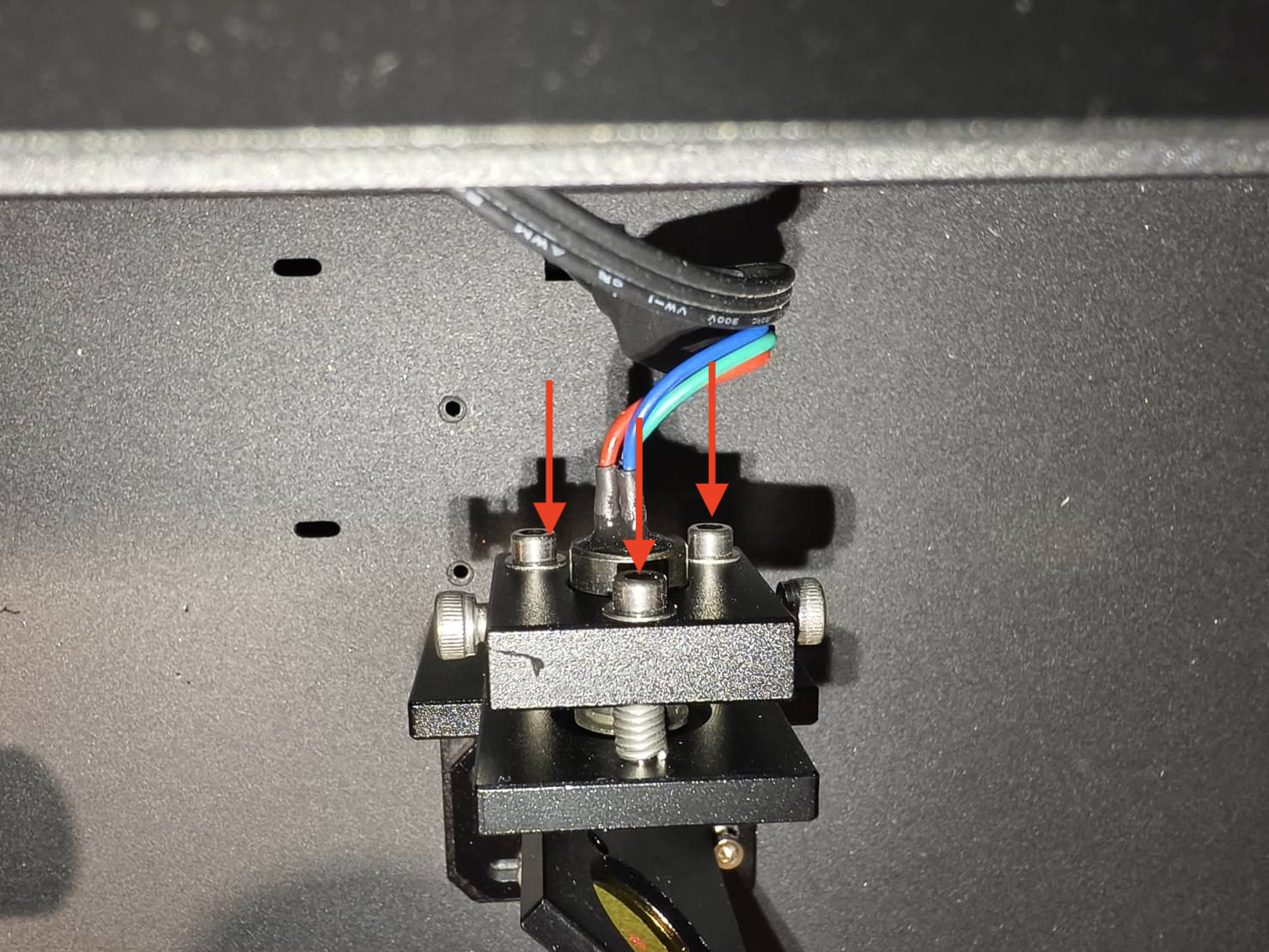

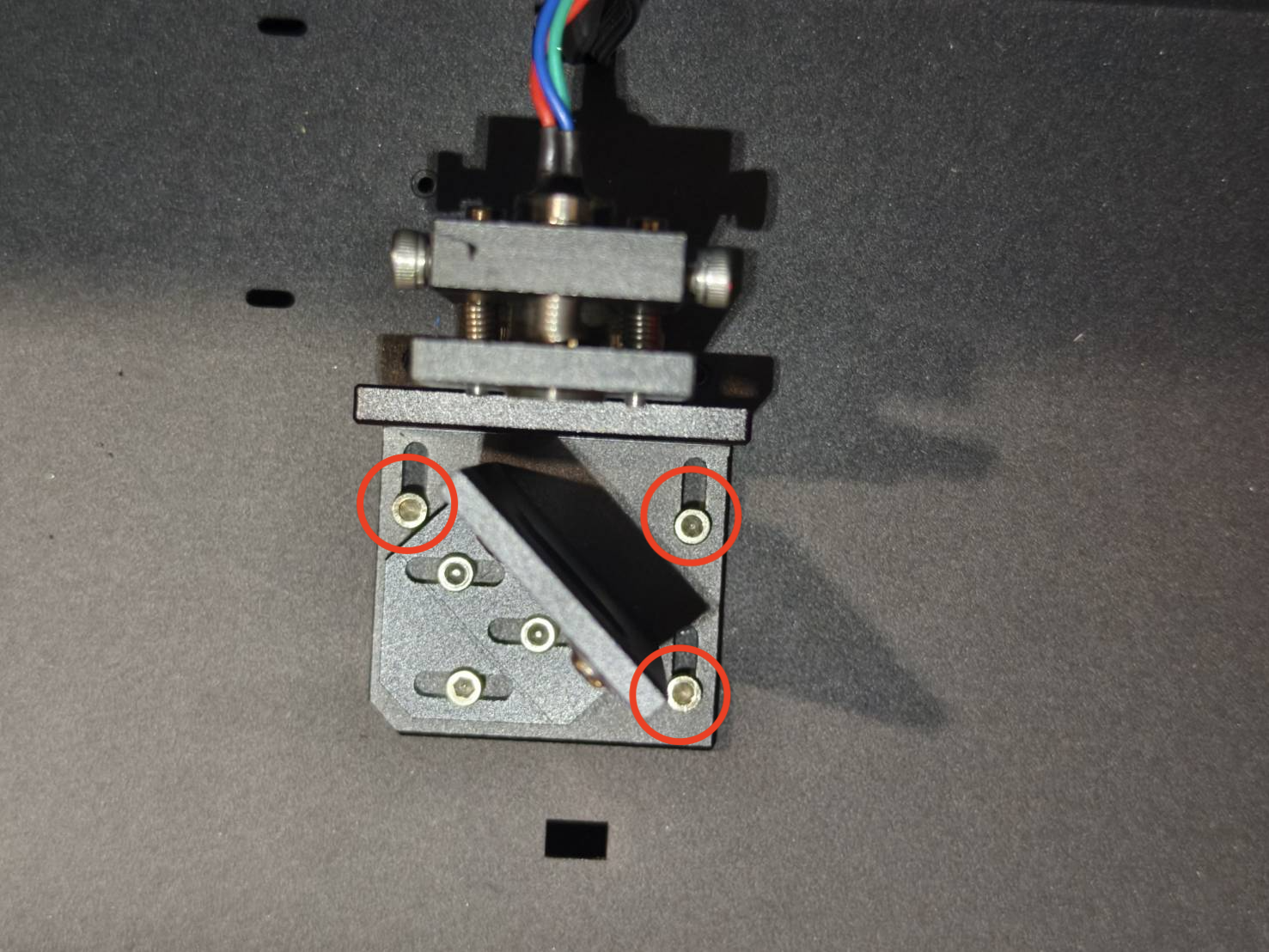

أحكم ربط براغي الضبط الثلاثة على حامل ليزر النقطة الحمراء.
| HEXA RF 30W | HEXA RF 60W / HEXA RF 80W |
الخطوة 5

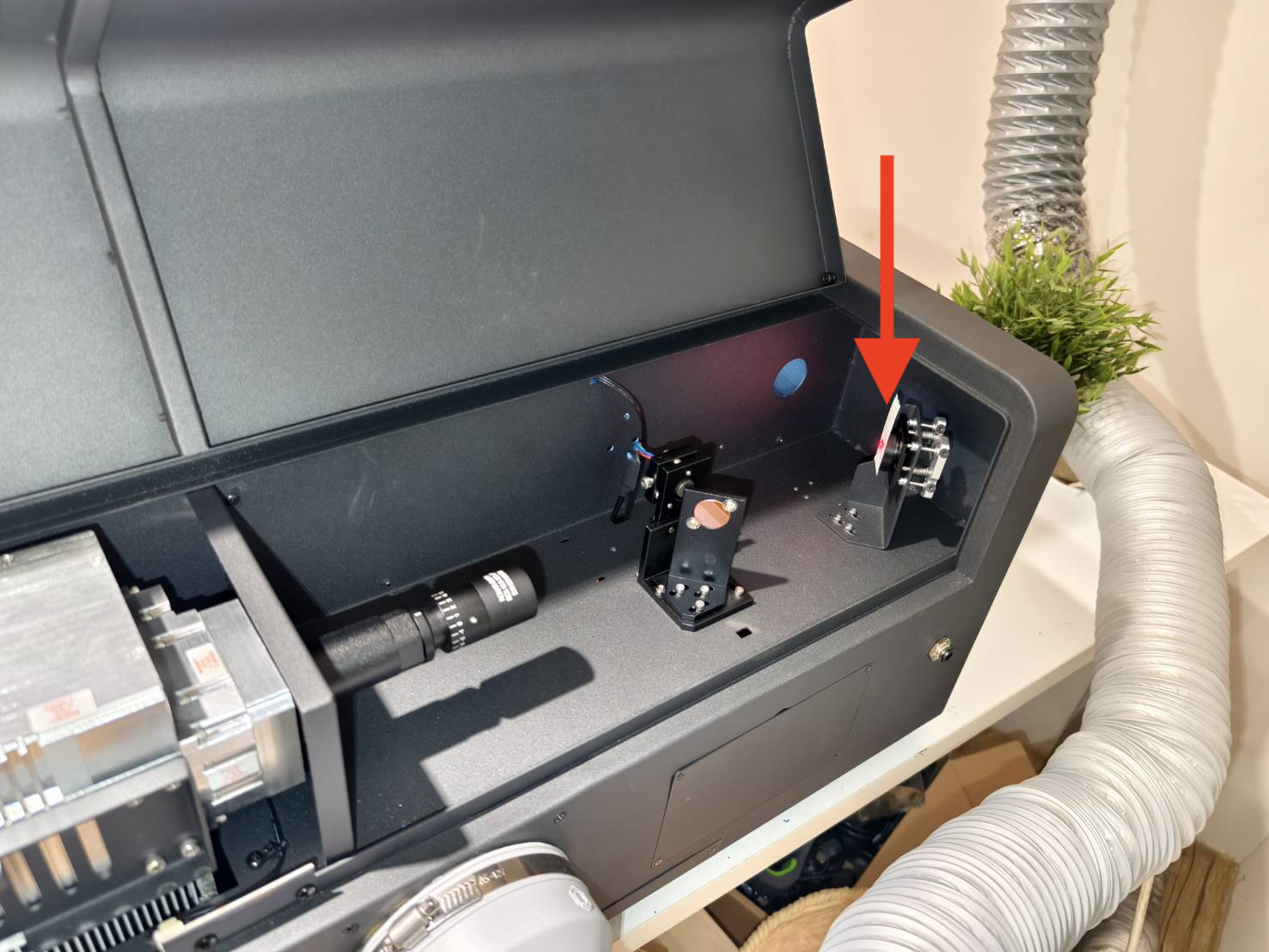

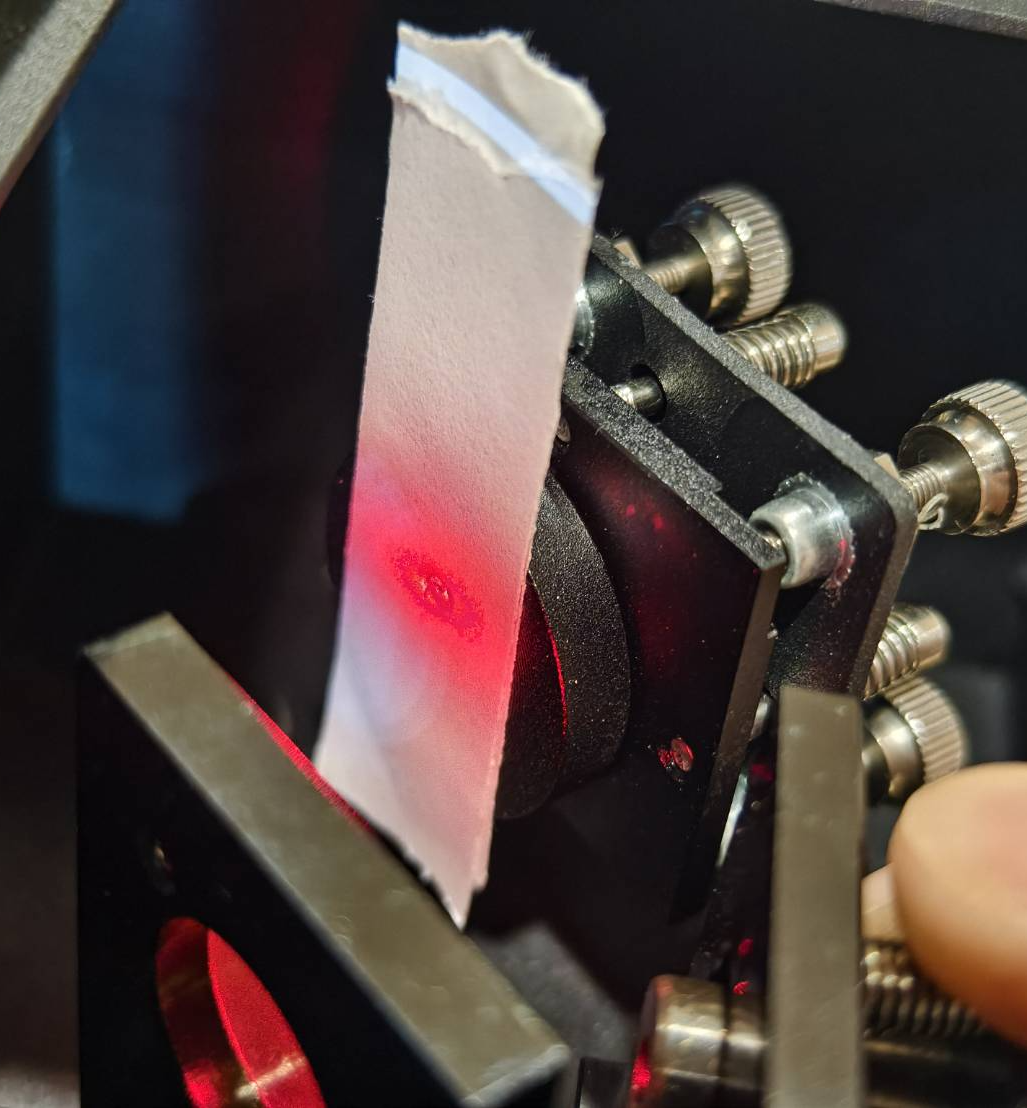

ضع قطعة من "ثنائي الطبقات" الشريط على المرآة الأولى، ثم أغلق الغطاء الخلفي وقم بتنفيذ نبضتين.
(لا تزل الشريط؛ اتركه على المرآة.)
الخطوة 6

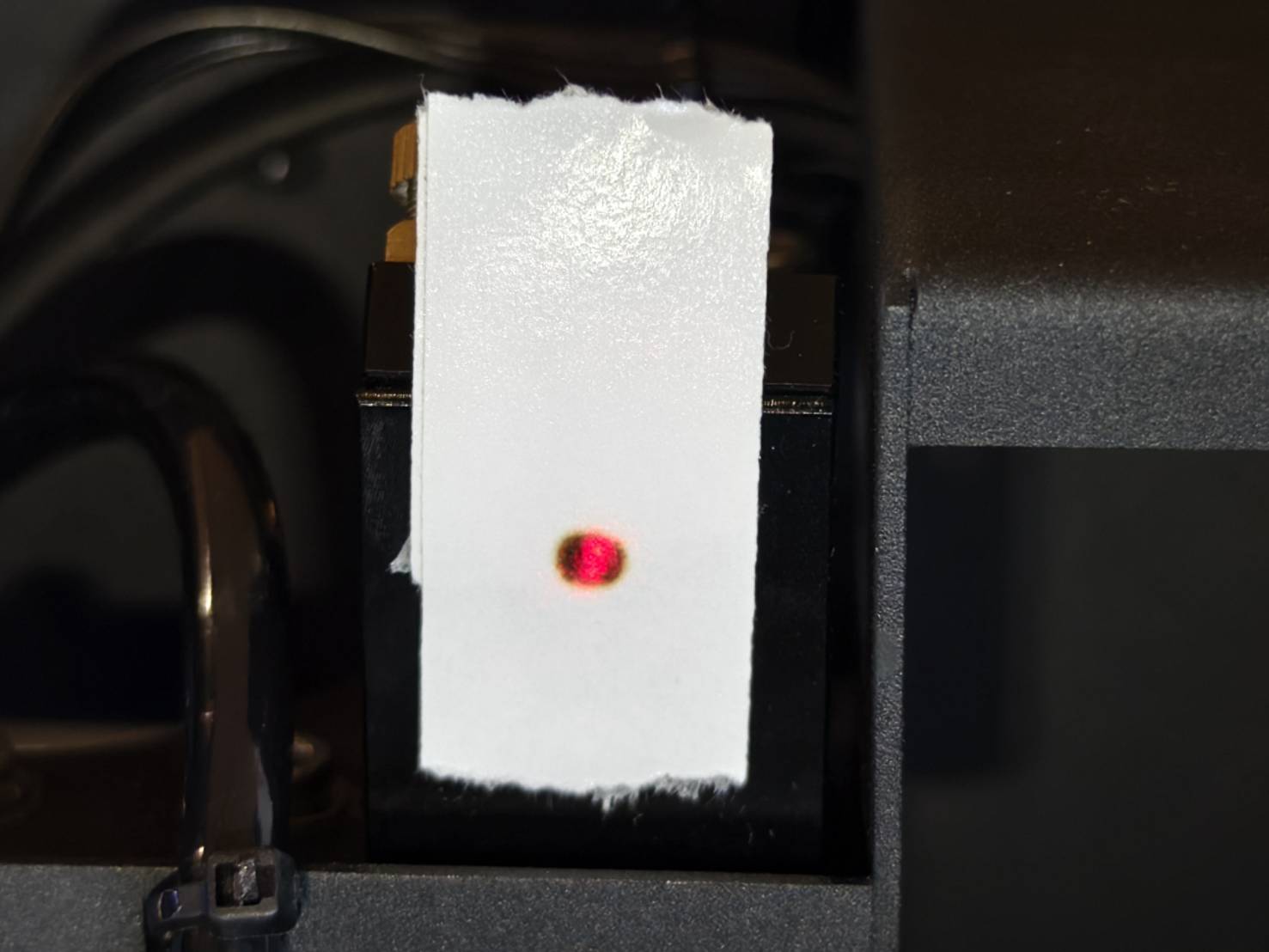

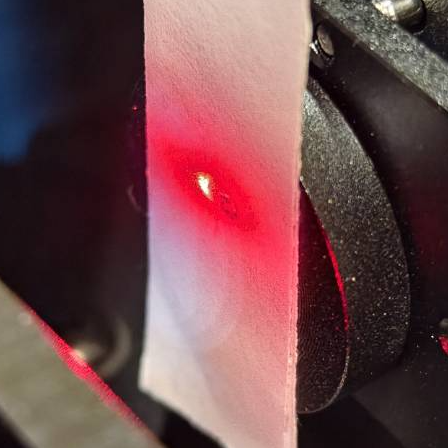

افتح الغطاء الخلفي وتحقق من تطابق علامة الحرق مع النقطة الحمراء.

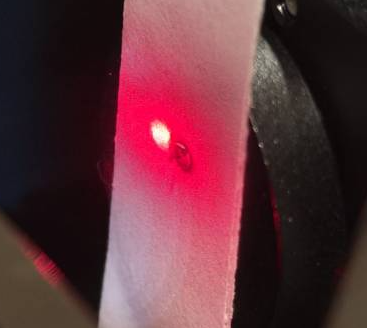

مثال صحيح - متطابق |

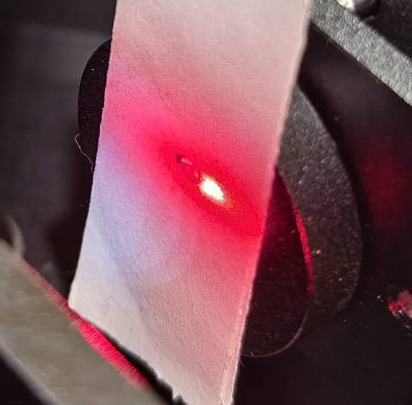

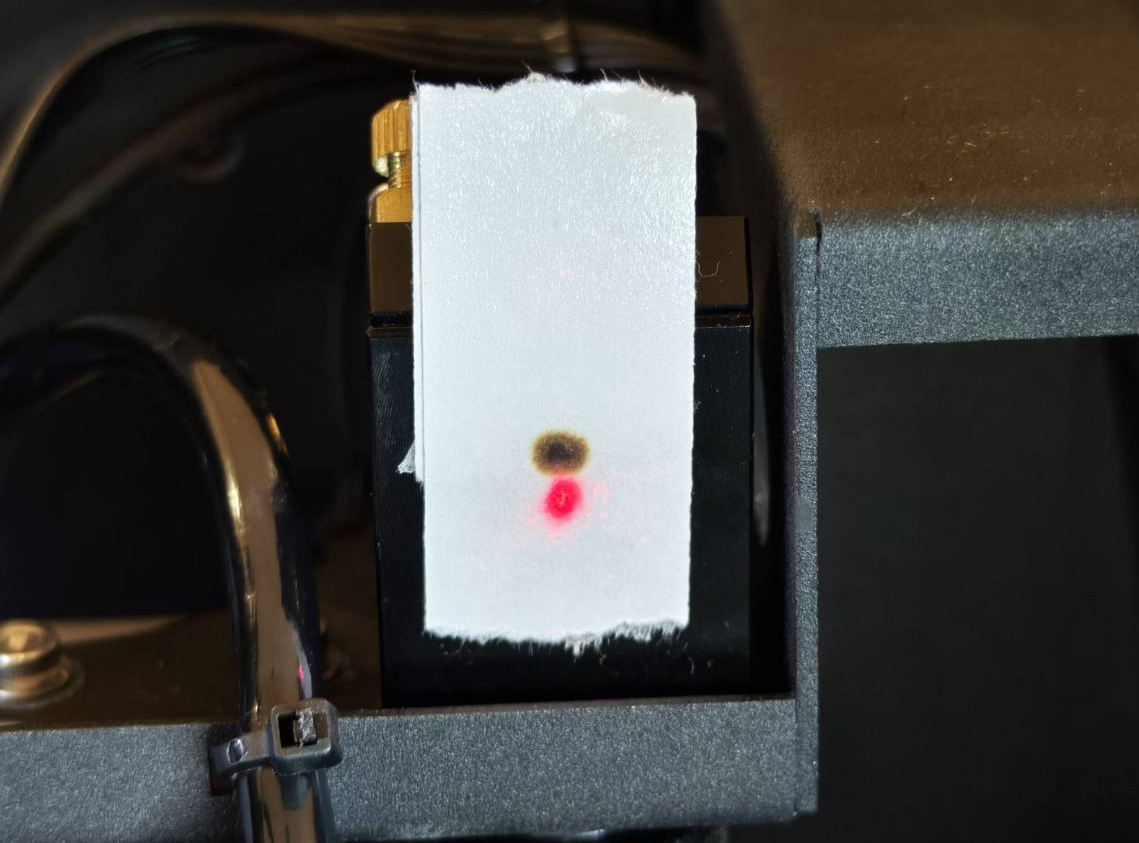

مثال خاطئ - غير متطابق |
||||
|
|
قيّم نتائجك واتخذ الخطوة التالية:
|
|
|
الخطوة 7
ستقوم هذه الخطوة بضبط الموضع الأفقي للنقطة الحمراء.

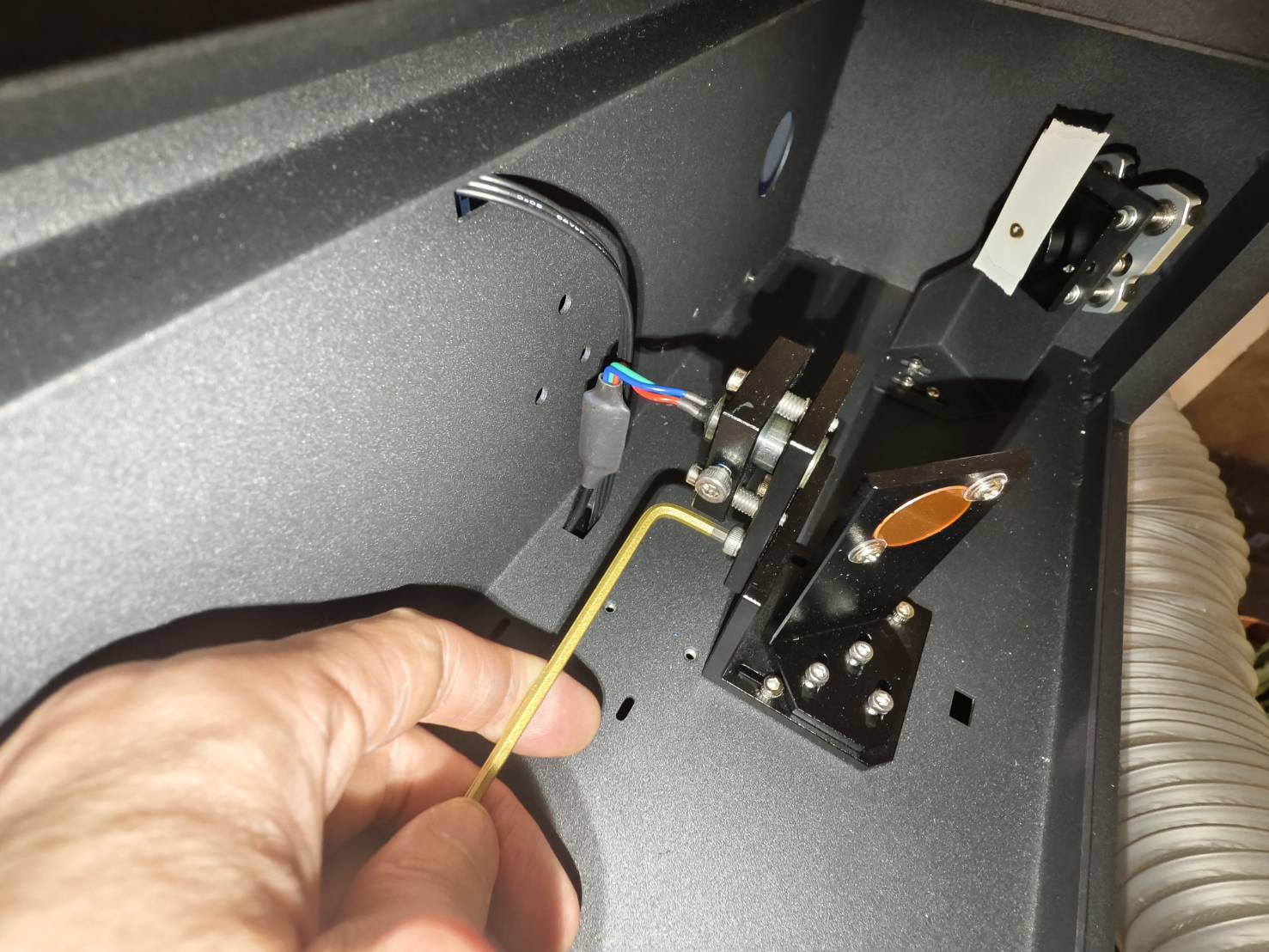

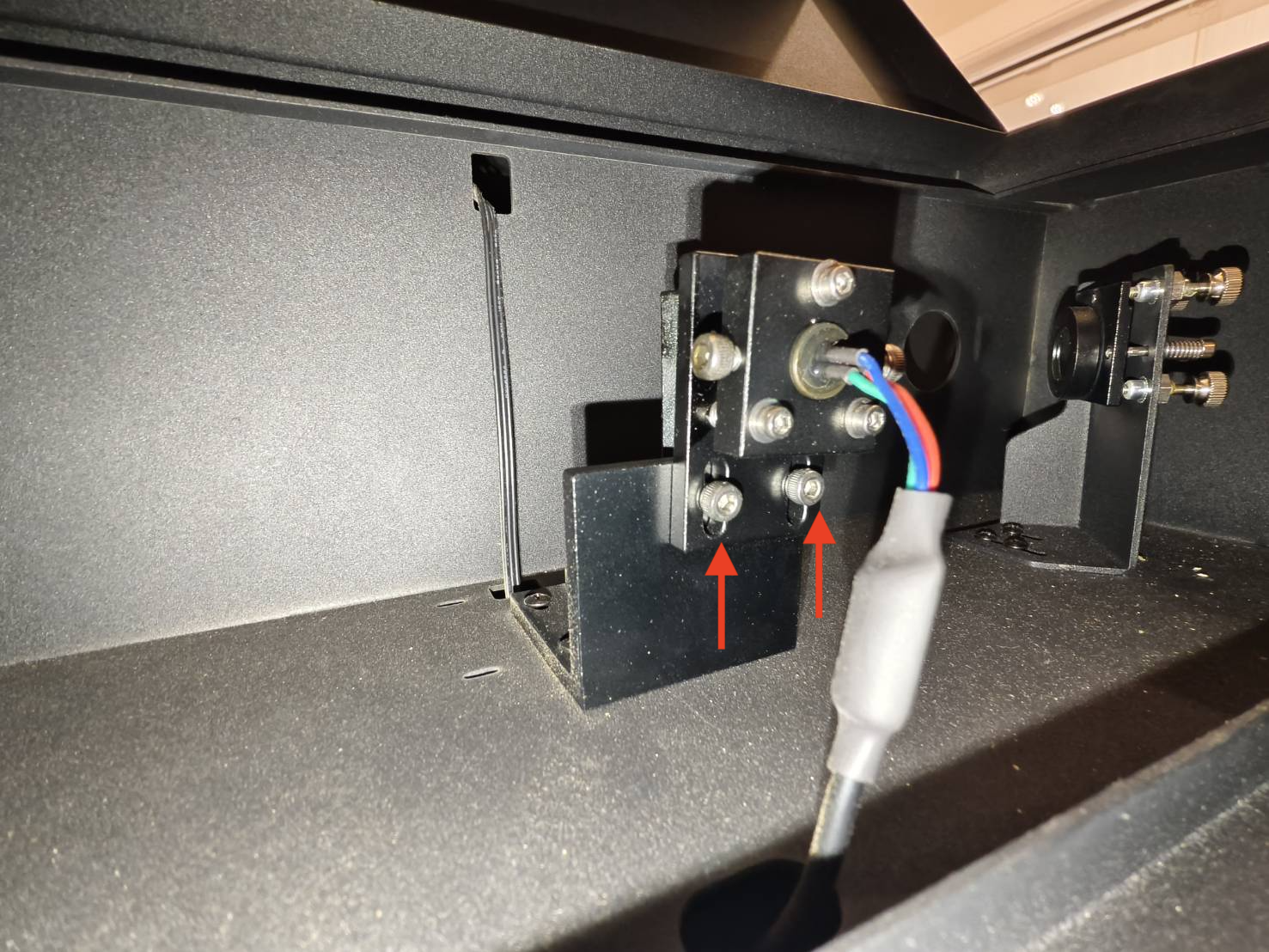

- قم بفك البراغي الثلاثة في الجزء السفلي من حامل النقطة الحمراء. (استخدم مفتاح سداسي 2.5 مم أو مفك براغي فيليبس)
- حرك الحامل لتتطابق علامة الحرق مع النقطة الحمراء أفقياً.
- أحكم ربط البراغي.
| HEXA RF 30W | HEXA RF 60W / HEXA RF 80W |
الخطوة 8
ستقوم هذه الخطوة بضبط الموضع الرأسي للنقطة الحمراء.

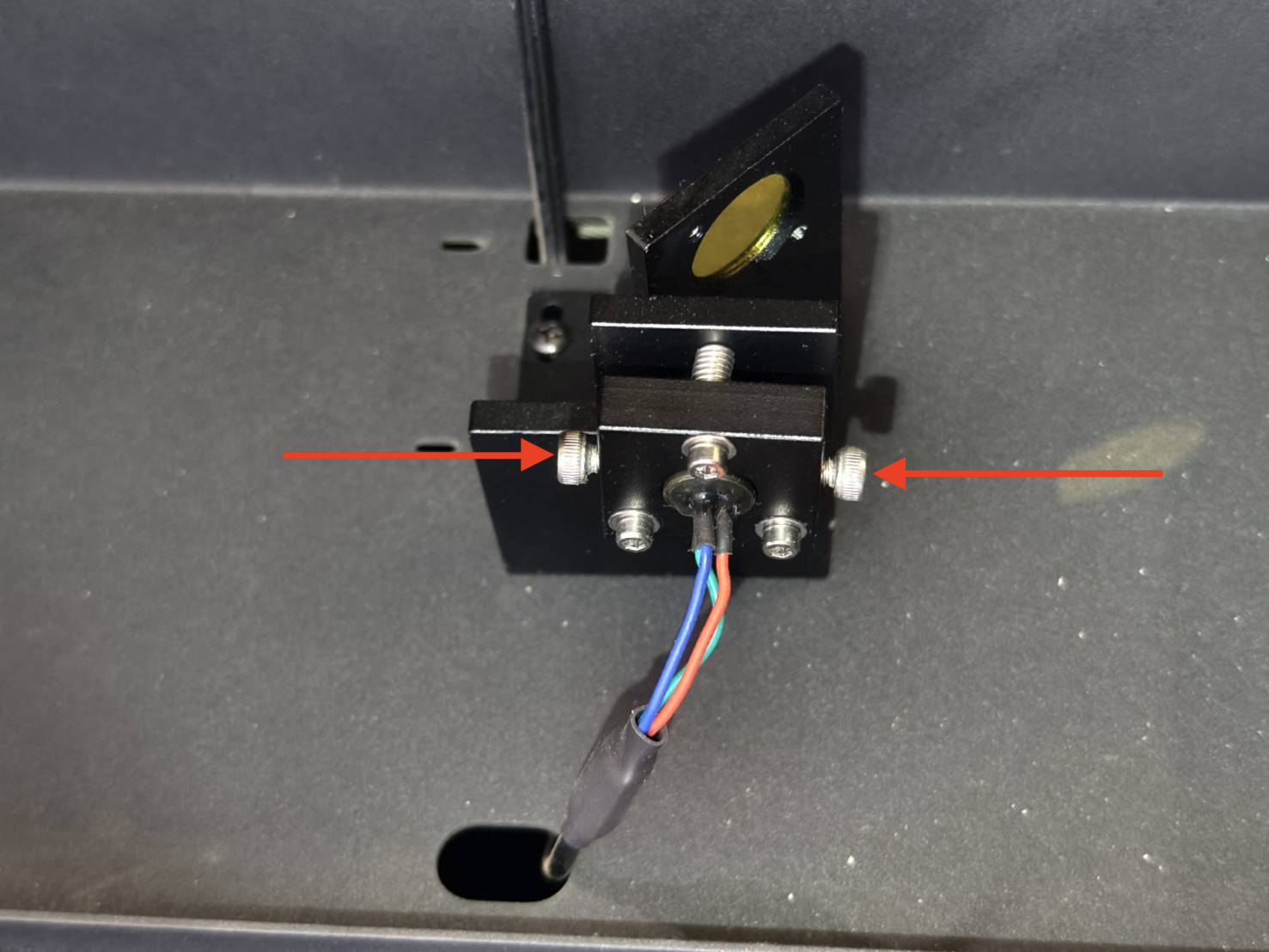

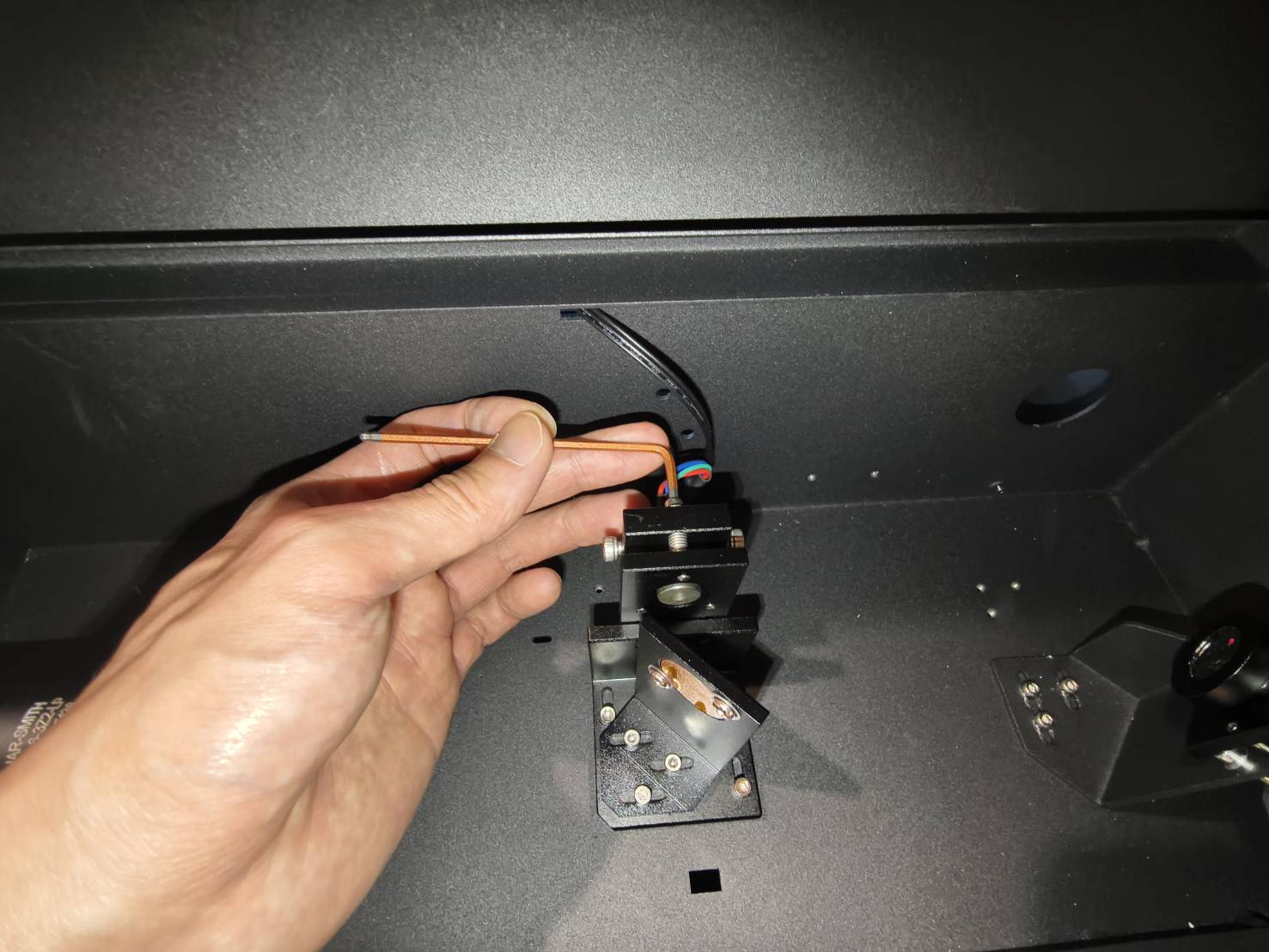

- قم بفك البرغيين على حامل النقطة الحمراء. (مفتاح سداسي 3 مم)
- حرك الحامل لتتطابق علامة الحرق مع النقطة الحمراء رأسياً.
- أحكم ربط البراغي.
| HEXA RF 30W | HEXA RF 60W / HEXA RF 80W |
الخطوة 9
ضع قطعة جديدة من الشريط اللاصق مزدوج الطبقات على المرآة الأولى وقم بتنفيذ نبضتين لإعادة فحص المسار البصري.

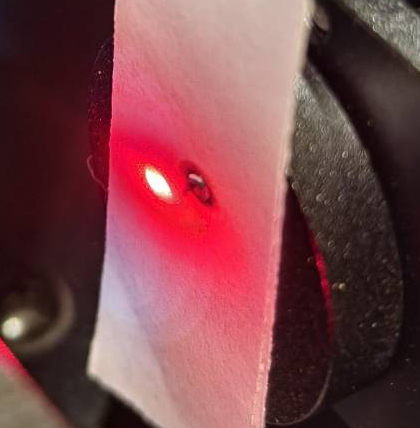

مثال صحيح - متطابق |
مثال خاطئ - غير متطابق |
||||
قيّم نتائجك واتخذ الخطوة التالية:
|
|
الخطوة 10

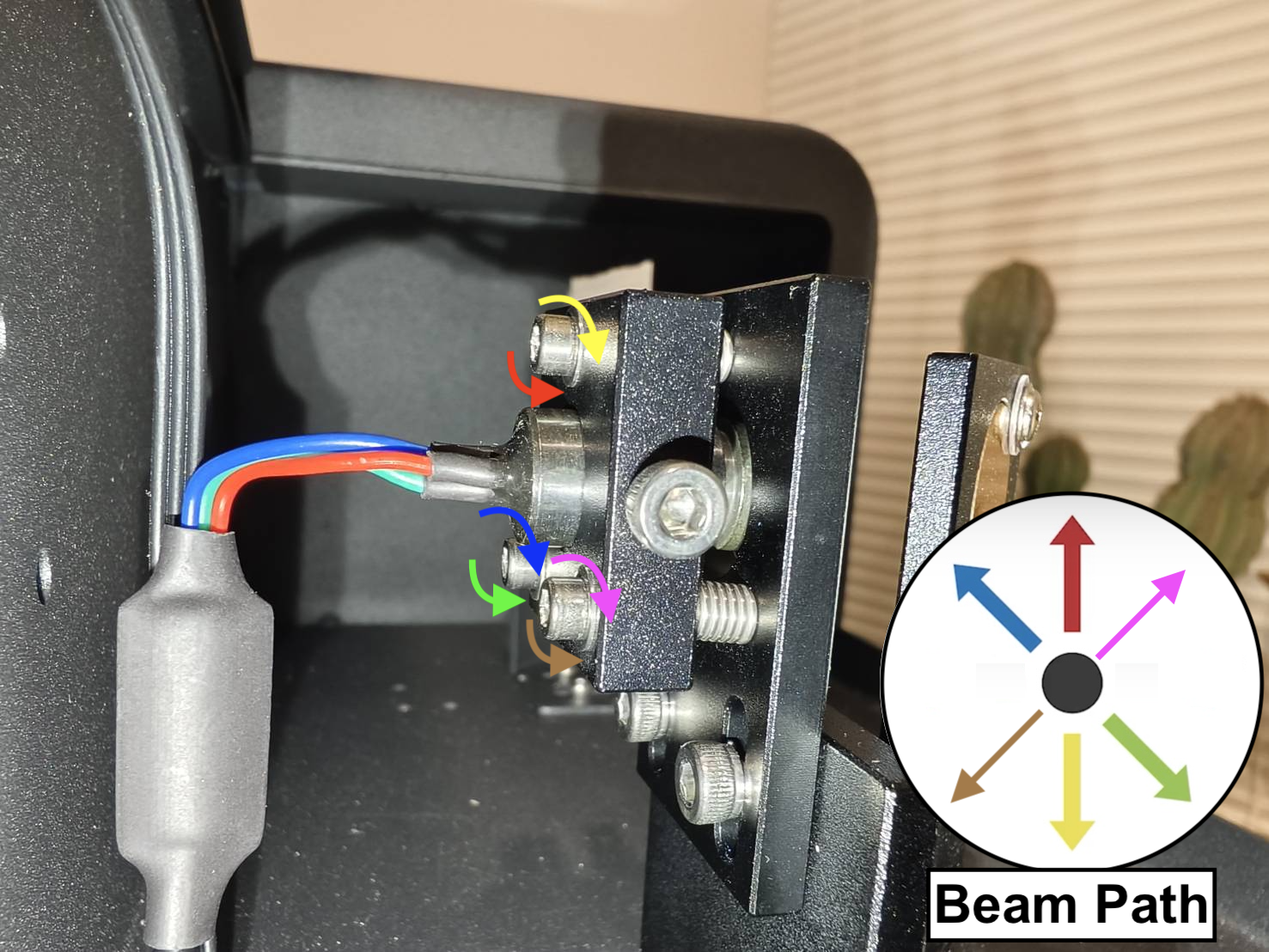

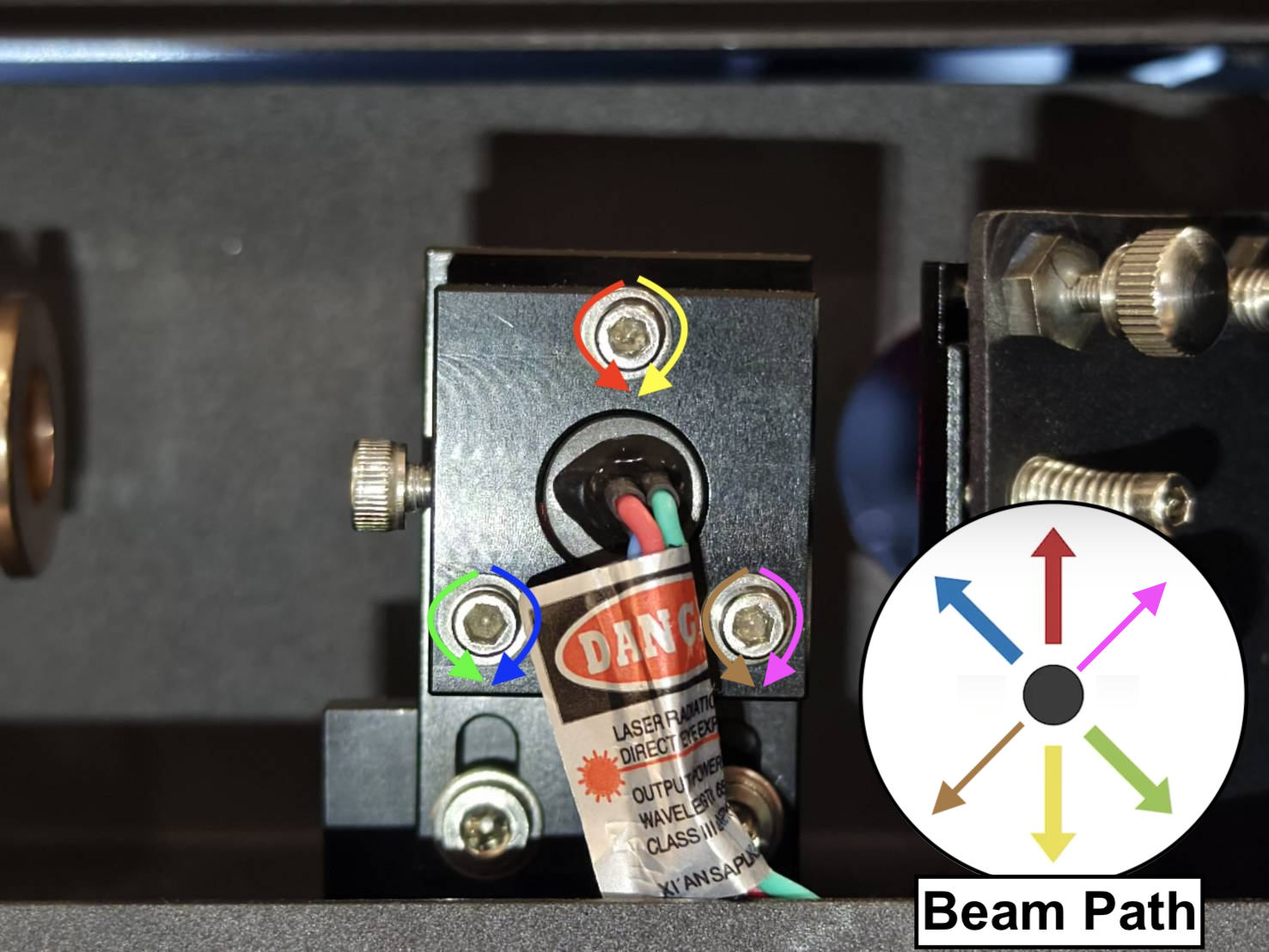

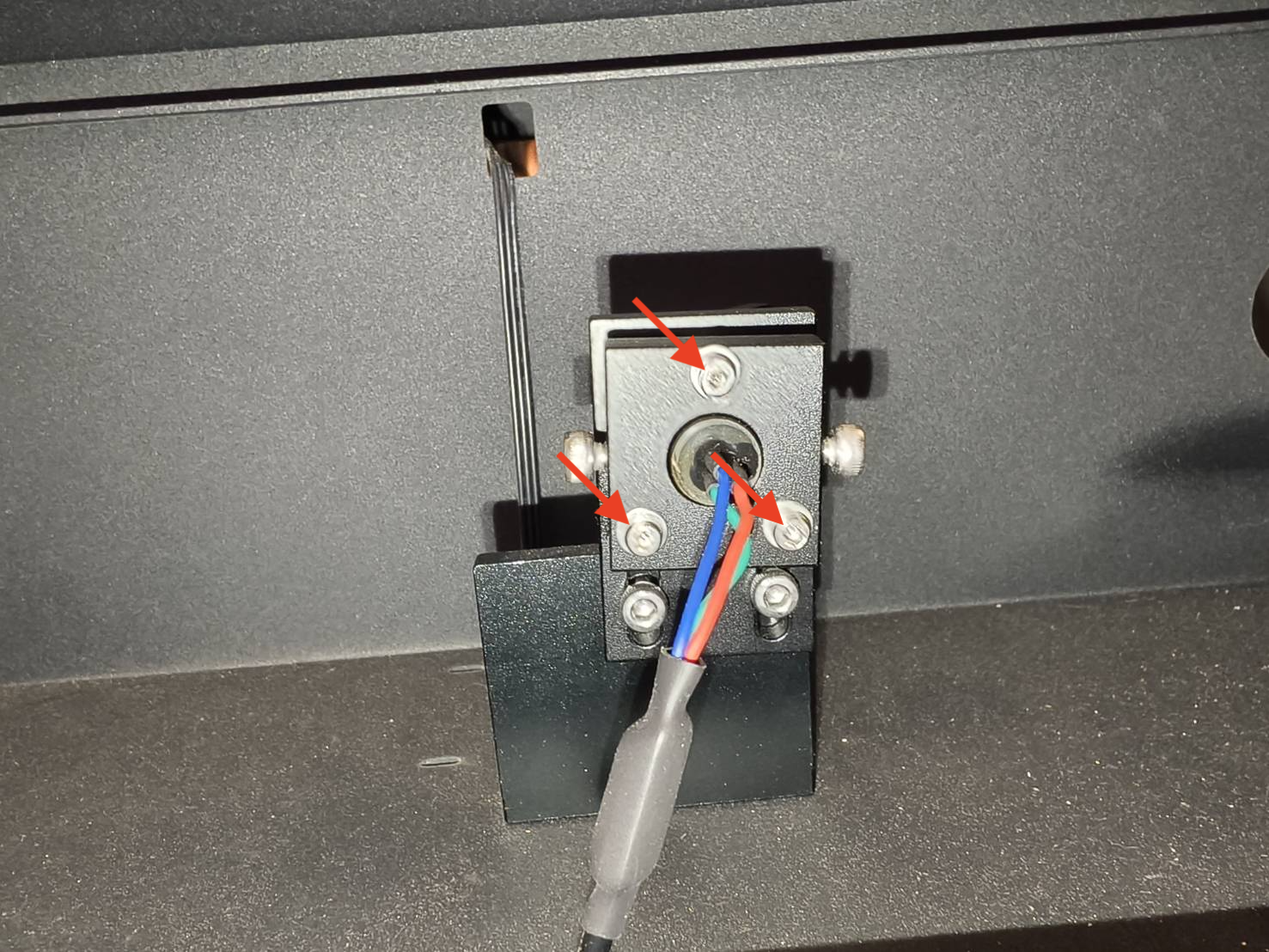

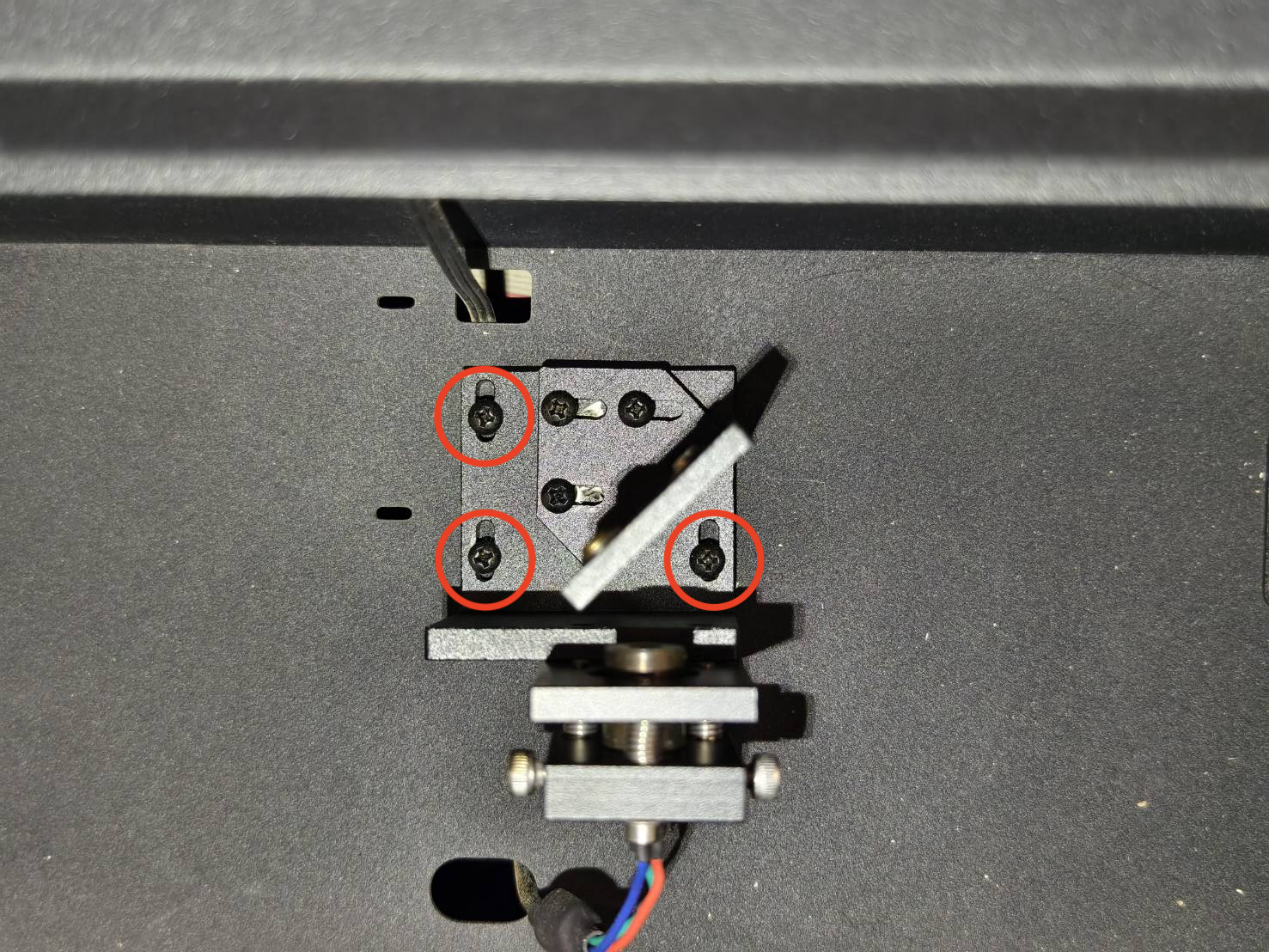

قم بفك البراغي الثلاثة لجعلها قابلة للتعديل.
| HEXA RF 30W | HEXA RF 60W / HEXA RF 80W |
الخطوة 11

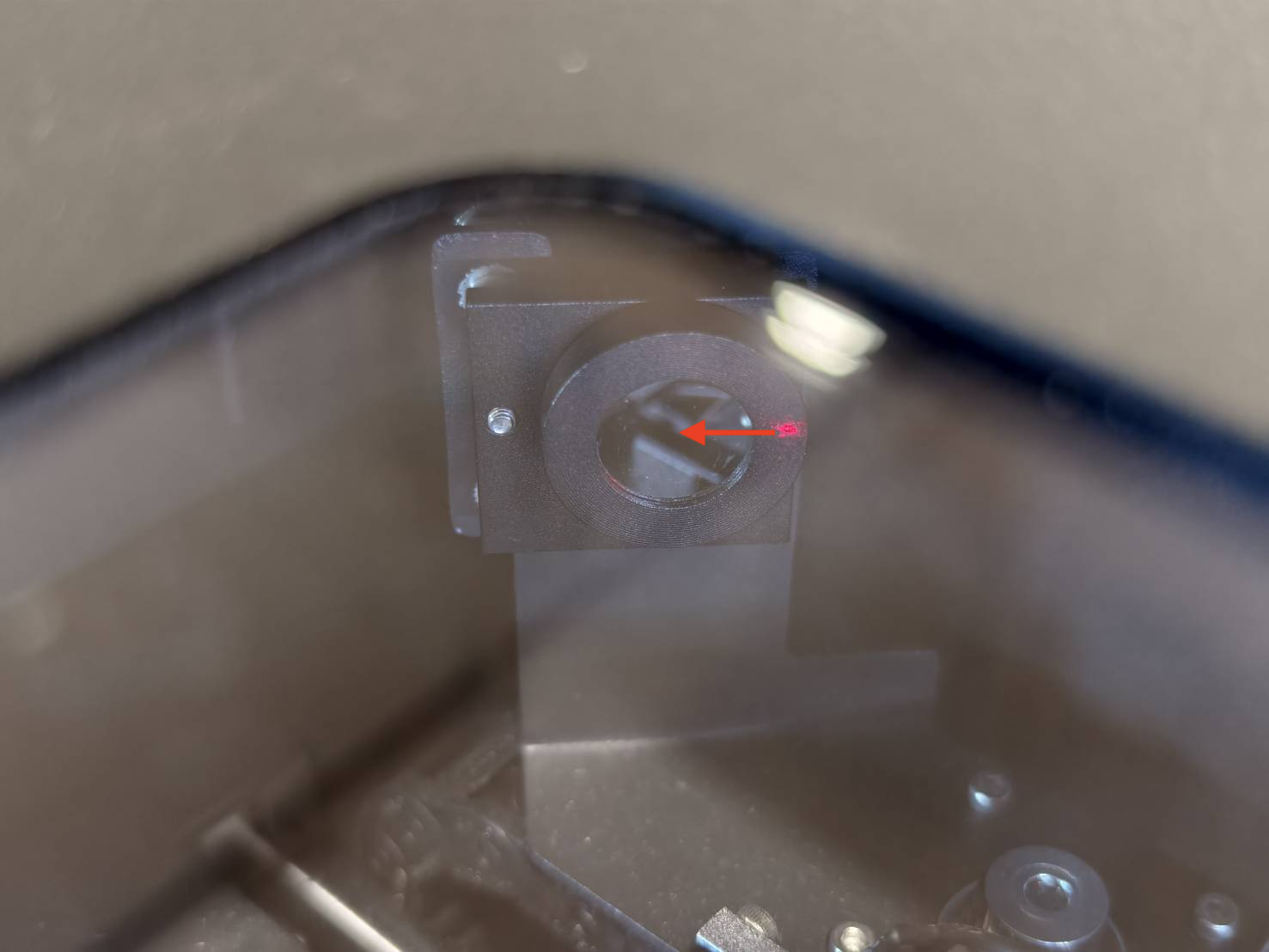

تتحقق هذه الخطوة من محاذاة وتطابق المسار البصري للنقطة الحمراء مع ليزر CO2 الفعلي.
إذا لم تكونا متطابقتين، استخدم مفتاح سداسي 2.5 مم لضبط وحدة النقطة الحمراء.
| ||||||||||||
ملاحظة: | ||||||||||||
الخطوة 12
يرجى استخدام الرابط التالي للتحقق من المسار البصري لليزر.
4-8 فحص المسار البصري
قيّم نتائجك واتخذ الخطوة التالية:
|
|
|
