4-9 ضبط المسار البصري

1. عدم القدرة على قطع المواد باستخدام إعدادات الطاقة والسرعة الافتراضية في Beam Studio.
2. تكون نتيجة النقش أفتح في مناطق محددة، مما يجعل التأثير الكلي غير متساوٍ.
3. سطح القطع/المقطع العرضي للمادة غير عمودي ويظهر مائلاً.

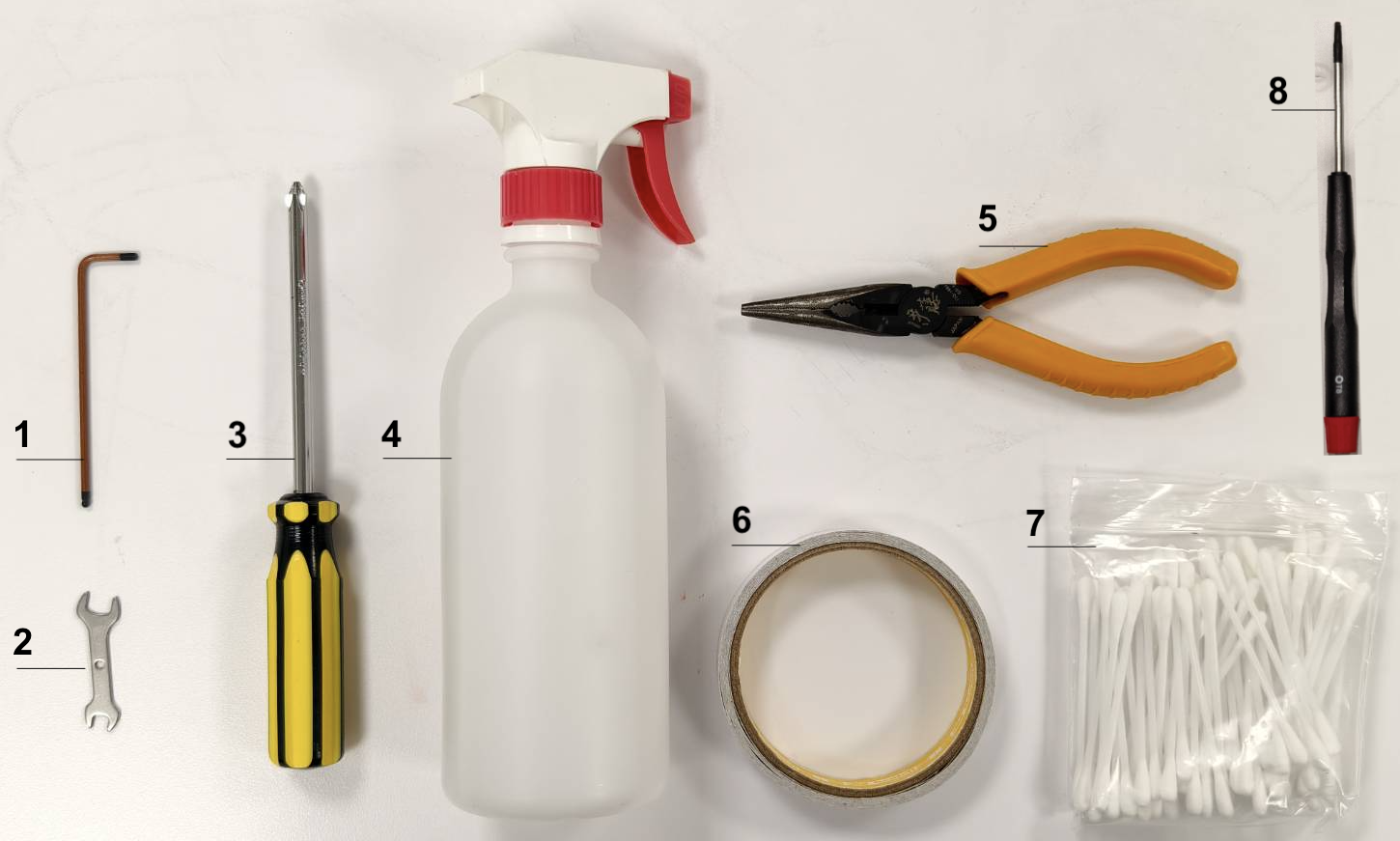

1. مفتاح سداسي 2.5mm (مفتاح ألن)
2. مفتاح مزدوج الطرف
3. مفك براغي فيليبس
4. بخاخ مطهر / بخاخ كحول
5. كماشة
6. شريط لاصق مزدوج الوجه
7. أعواد قطنية
8. مفك براغي توركس T8

الخطوات الفعلية:

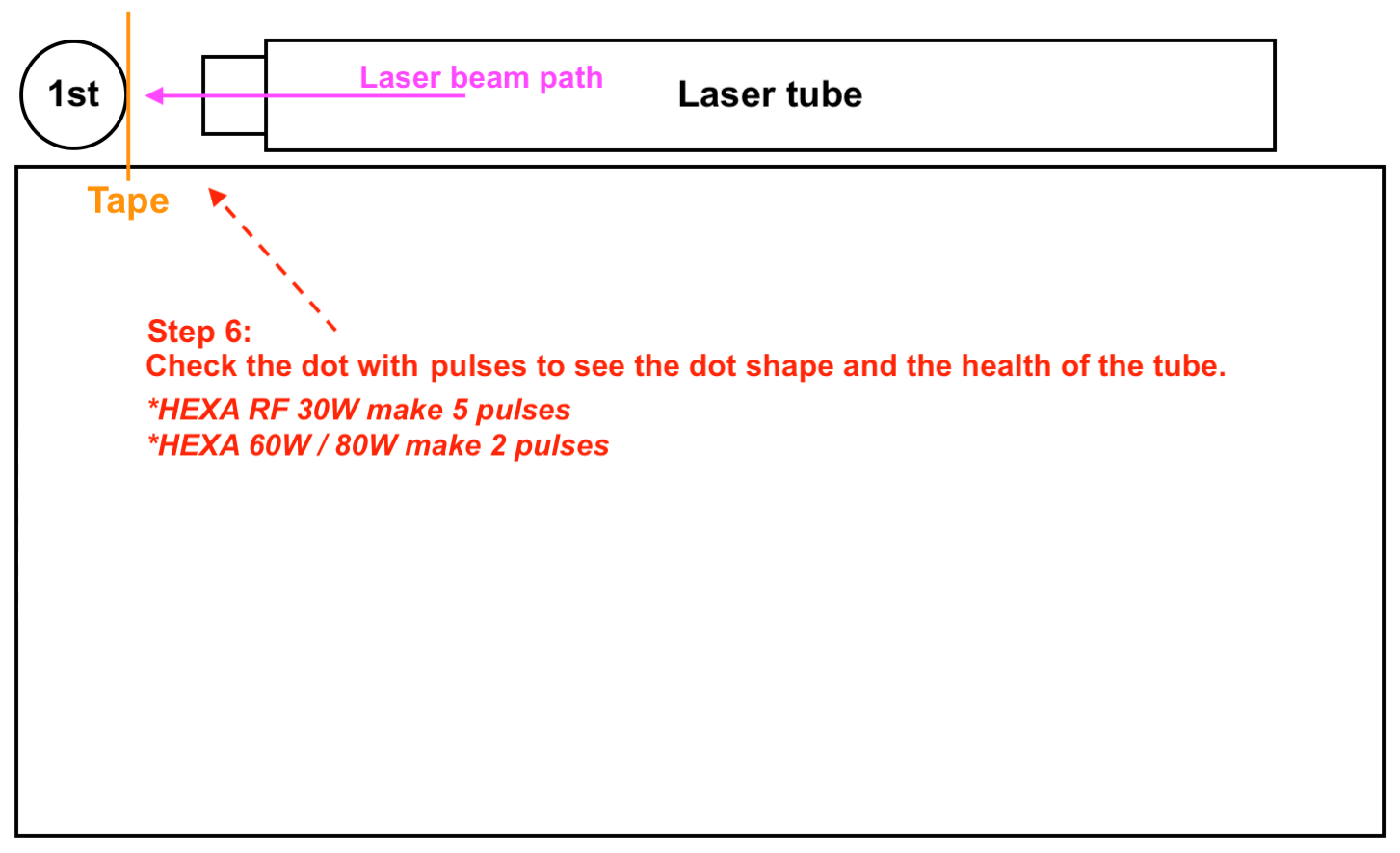

• ضع الشريط على المرآة الأولى مع التأكد من وضعه بزاوية 90 درجة مع الشعاع

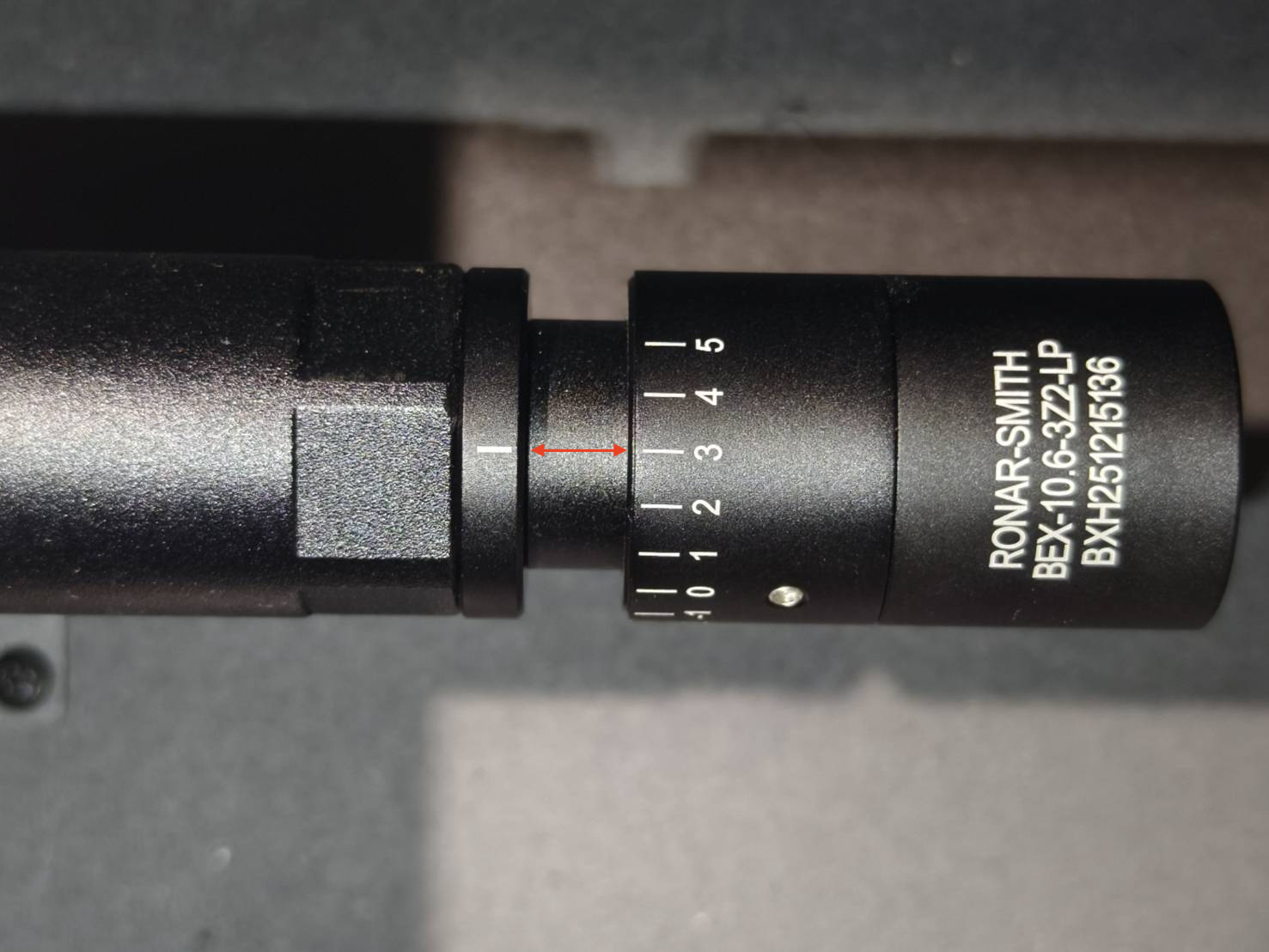

• اضبط موسع الشعاع على الإعداد الافتراضي "3"



• أغلق الغطاء الخلفي وقم بتنفيذ نبضة ليزر
  بالنسبة لـ HEXA RF 30W، يُرجى تنفيذ 5 نبضات
  بالنسبة لـ HEXA RF 60W/80W، يُرجى تنفيذ نبضتين لمنع اشتعال الشريط اللاصق ثنائي الوجه



• عرض توضيحي

  (بالنسبة لـ HEXA RF 30W، يُرجى تنفيذ 5 نبضات. بالنسبة لـ HEXA RF 60W/80W، يُرجى تنفيذ نبضتين لمنع اشتعال الشريط اللاصق ثنائي الوجه)



• فحص النتائج

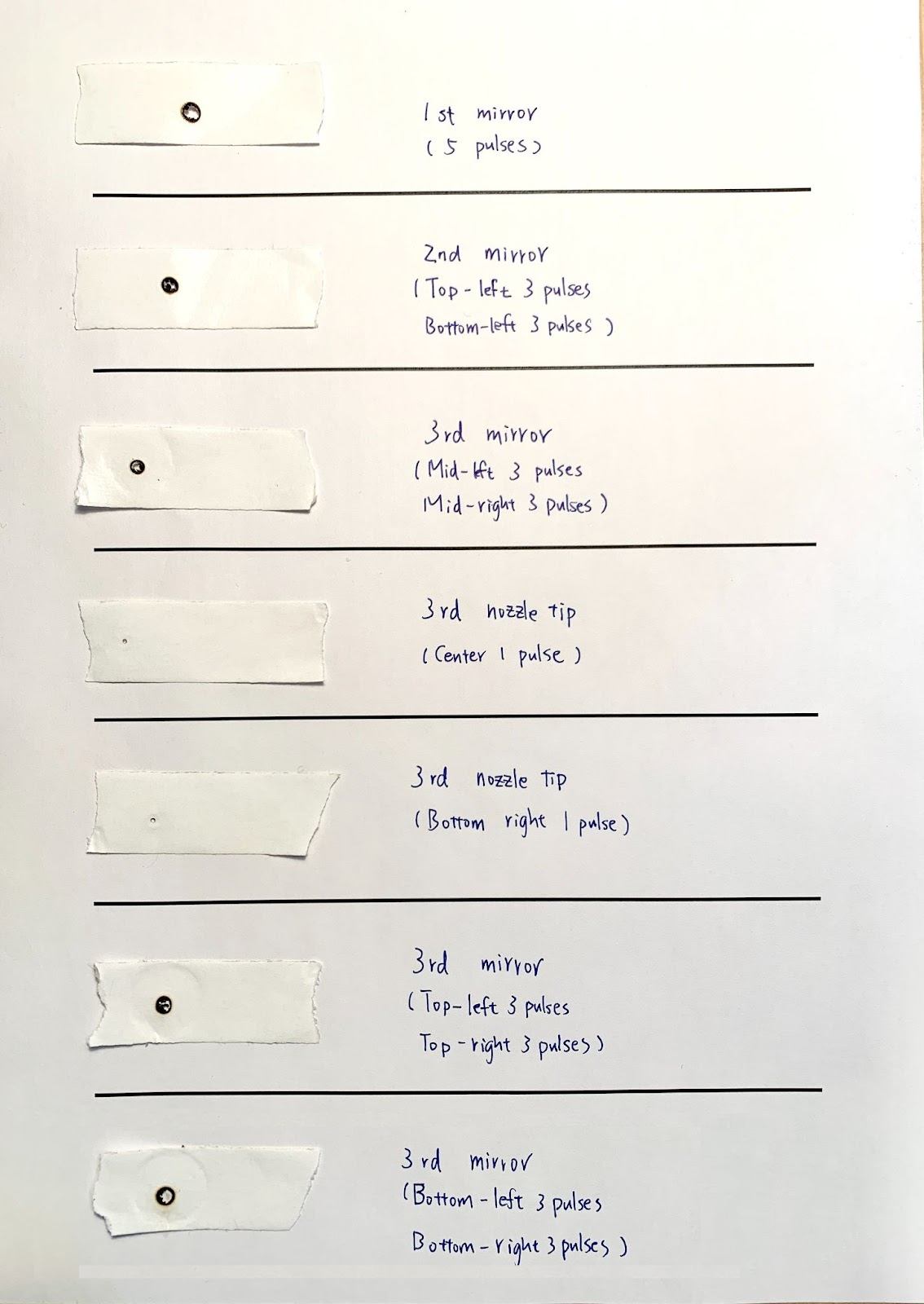

  أمثلة على نتائج اختبار الشريط
  مثال جيد - دائري وواضح	مثال سيء - ضعيف أو مجوف أو غير منتظم

• نتيجة جيدة >> الخطوة 7

• نتيجة سيئة، أو لا توجد علامة على الإطلاق >> اتصل بخدمة العملاء
  • الأسباب المحتملة:
    • أنبوب الليزر تالف ويحتاج إلى استبدال.
    • مزود طاقة الليزر تالف ويحتاج إلى استبدال.

1. افتح غطاء الباب.
2. ضع قطعة من الشريط اللاصق ذي الوجهين المزدوج عند مدخل المرآة الثالثة.
3. انتقل إلى وضع التشغيل واضغط على "المحركات" (لتحرير المحركات).
4. حرك رأس الليزر إلى الزاوية السفلى اليمنى.
5. تأكد من تشغيل الليزر الأحمر.
6. أغلق غطاء الباب.
7. قم بإجراء 2 - 3 نبضات. (RF 30W x 3, RF 60W/80W x 2)
8. تحقق من تطابق نقطة الليزر الأحمر مع علامة الحرق.

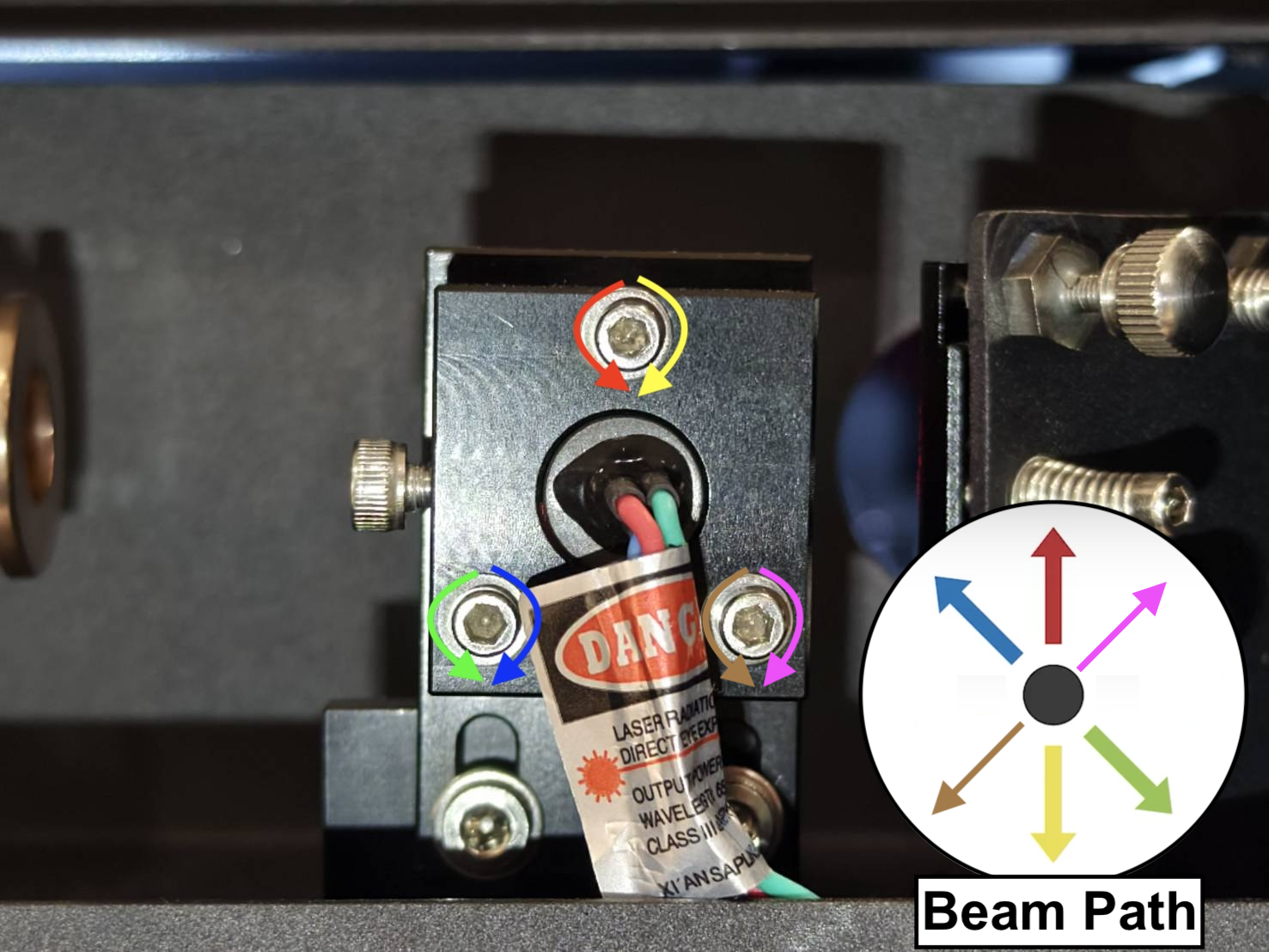

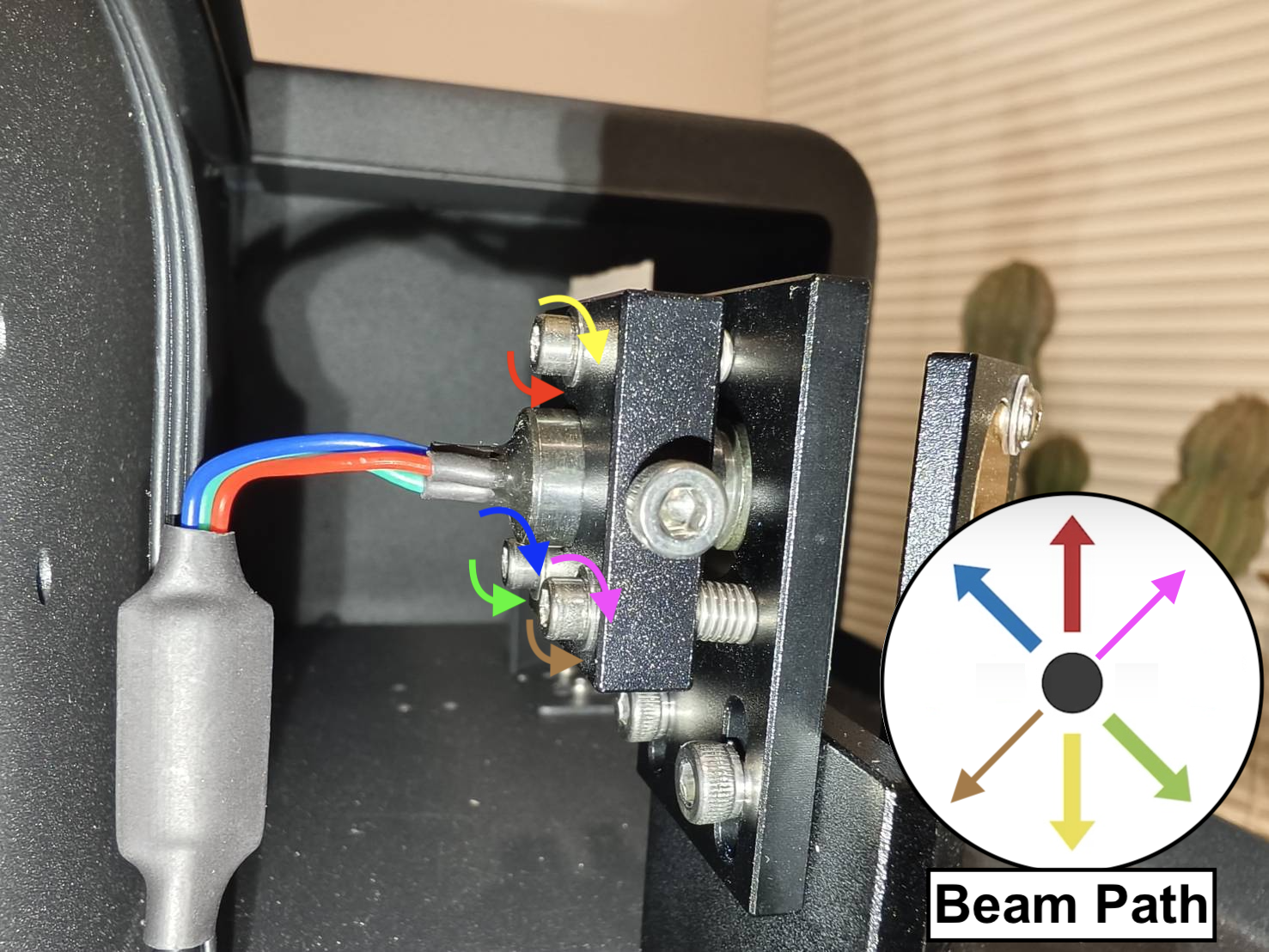

9. اضبط الليزر الأحمر عند الحاجة.

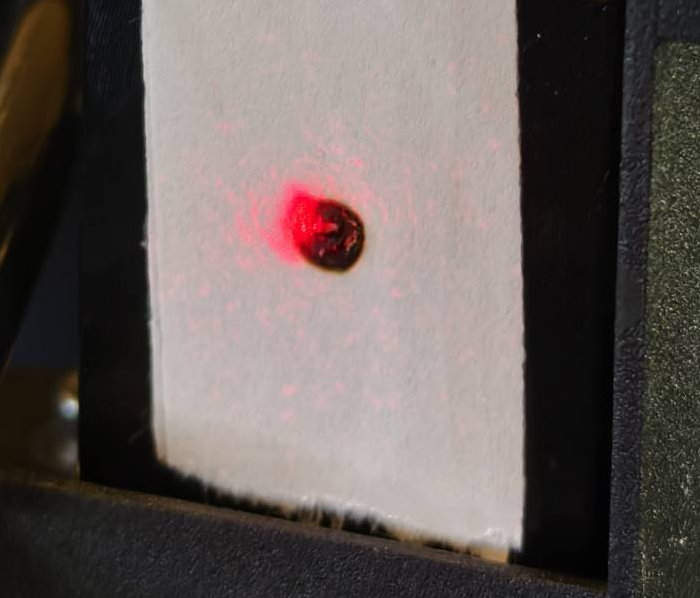

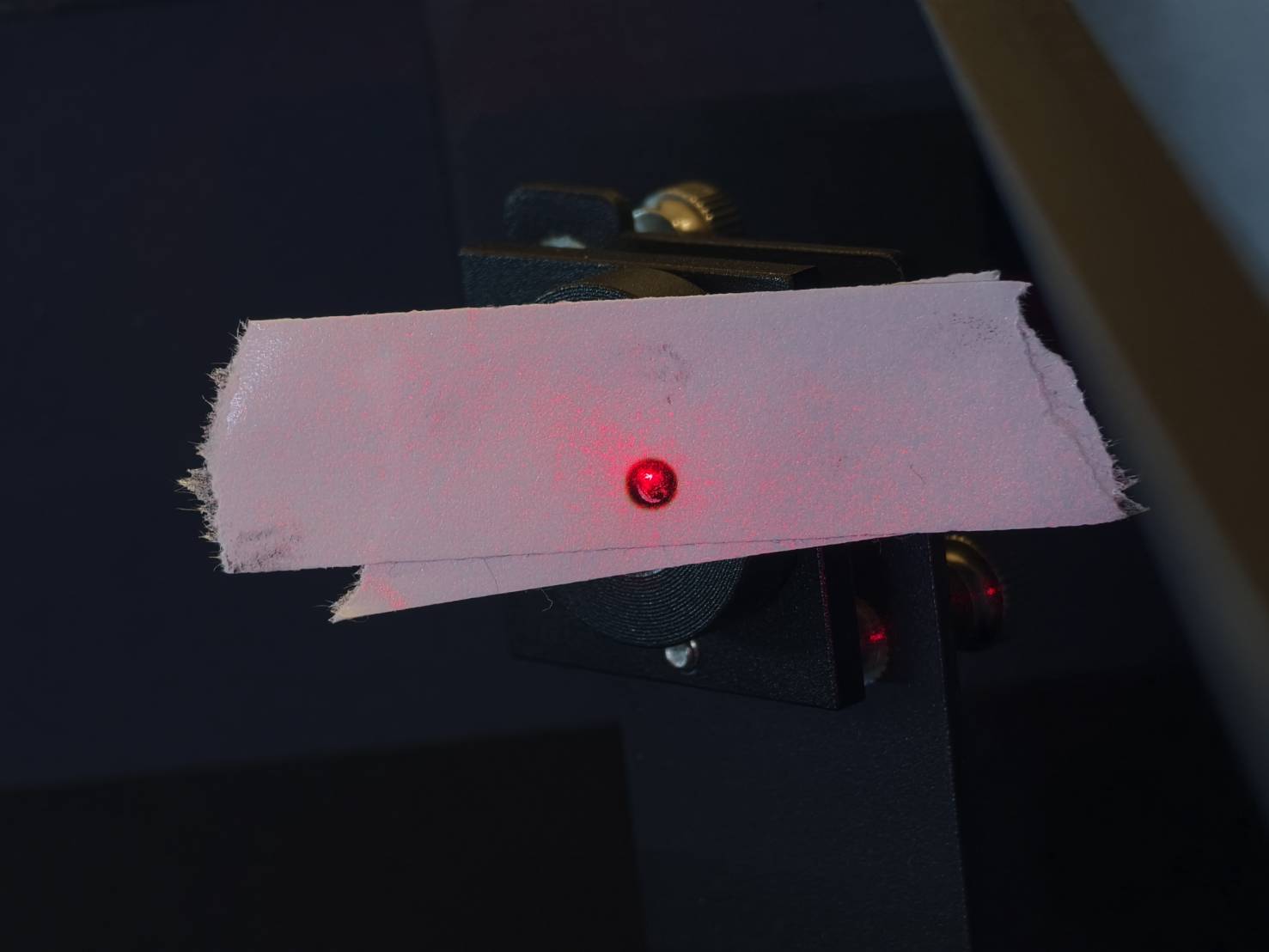

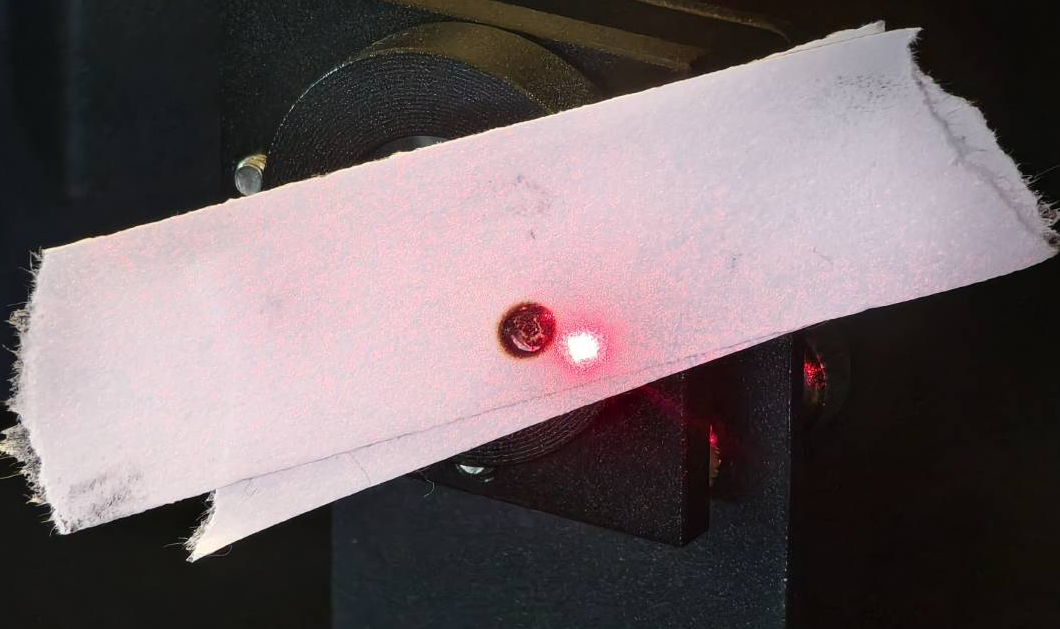

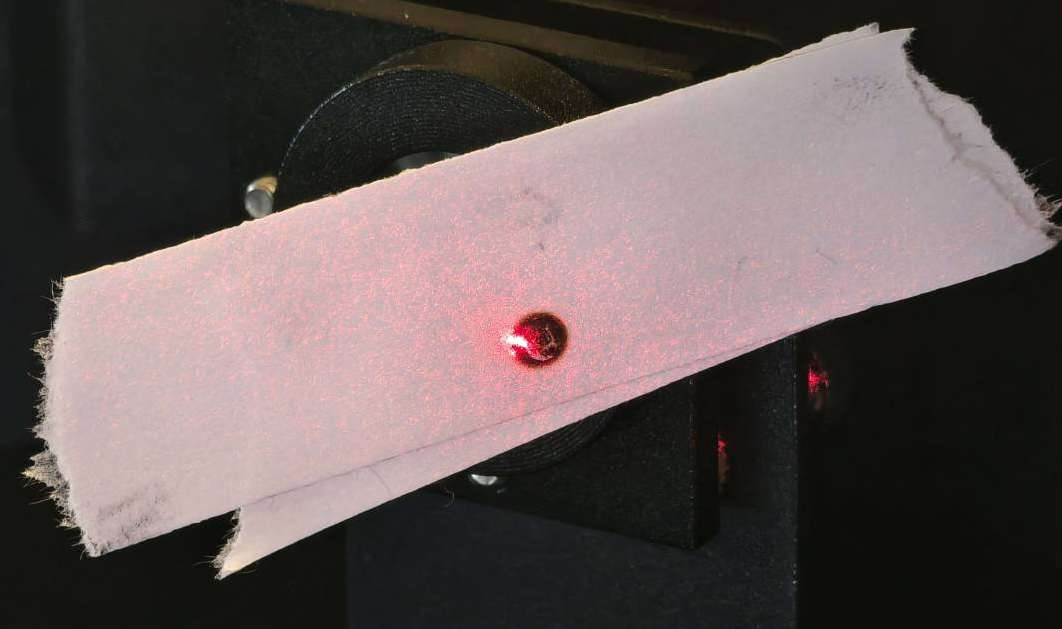

مثال صحيح - متطابق	مثال خاطئ - غير متطابق

ملاحظة:

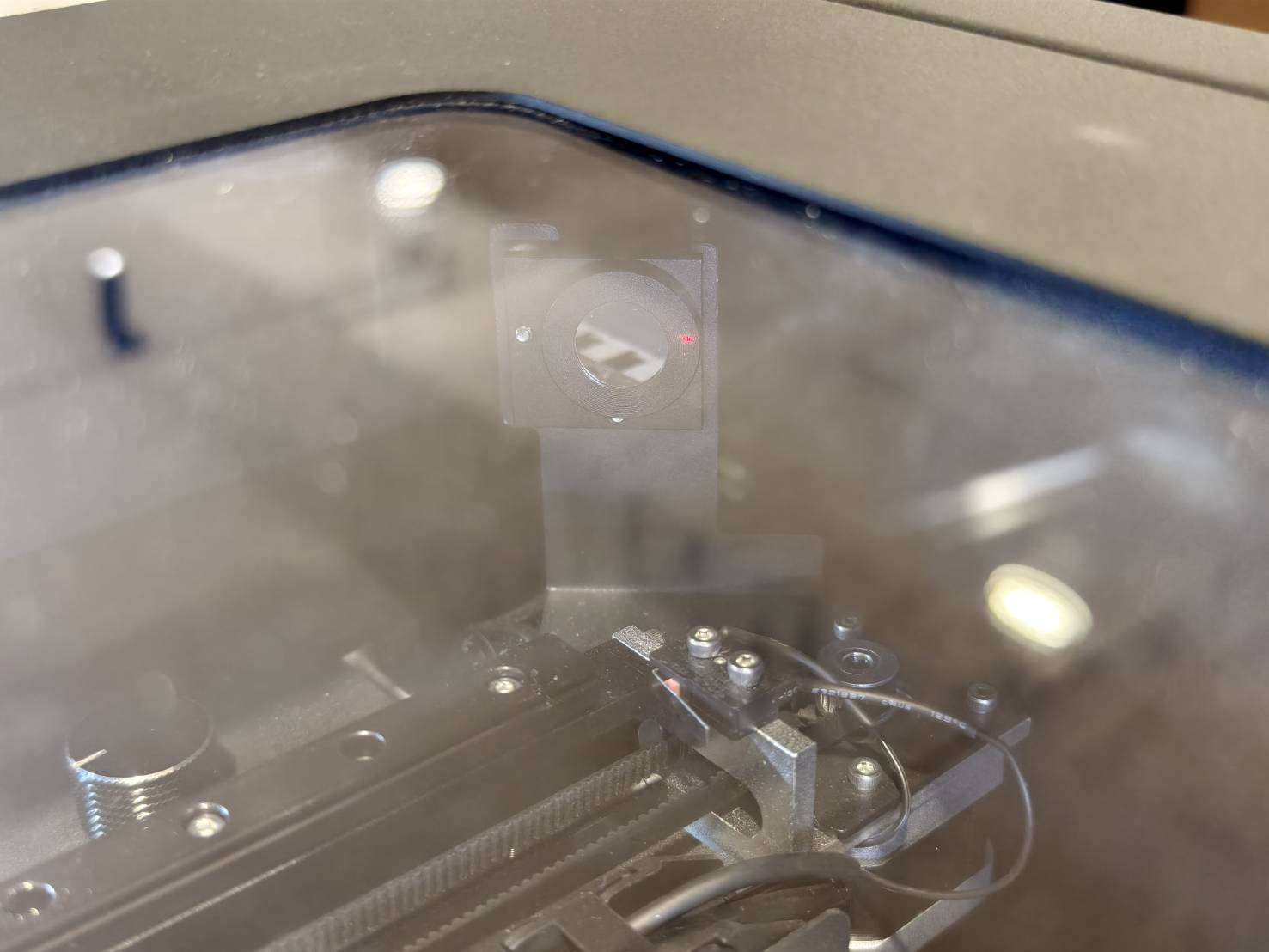

إذا لم تقع النقطة الحمراء على الشريط، فهذا يعني أن المسار الضوئي للليزر الأحمر منحرف بشكل كبير.

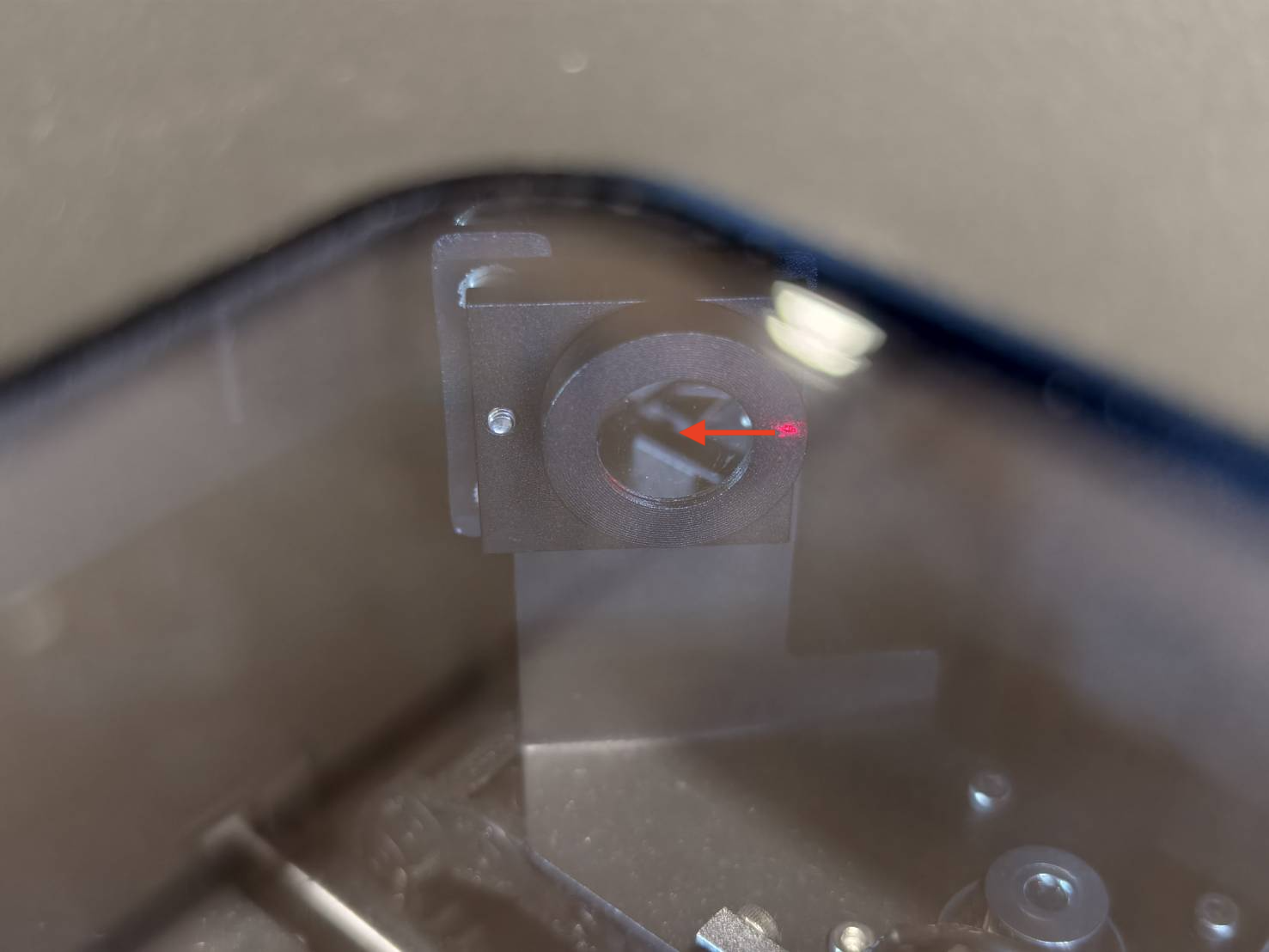

قد تجدها على المرآة الثانية؛ يرجى تحريك النقطة الحمراء إلى المنطقة العاكسة من المرآة.

إذا لم تتمكن من العثور على الليزر الأحمر، فهذا يعني أن مؤشر الليزر الأحمر معطل أو منحرف بشكل كبير. يرجى الانتقال إلى هذا الرابط لإعادة معايرة الليزر الأحمر.

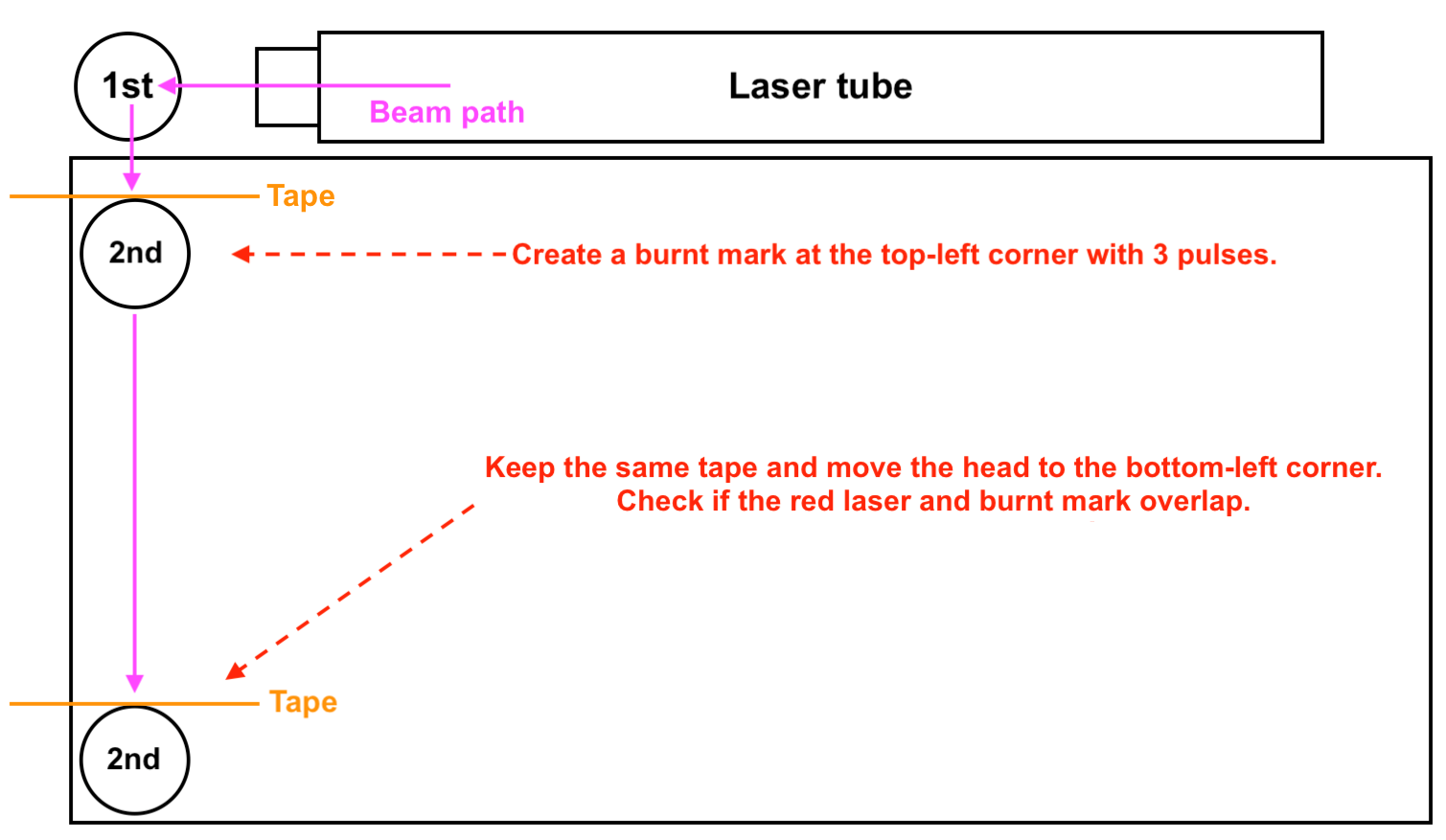

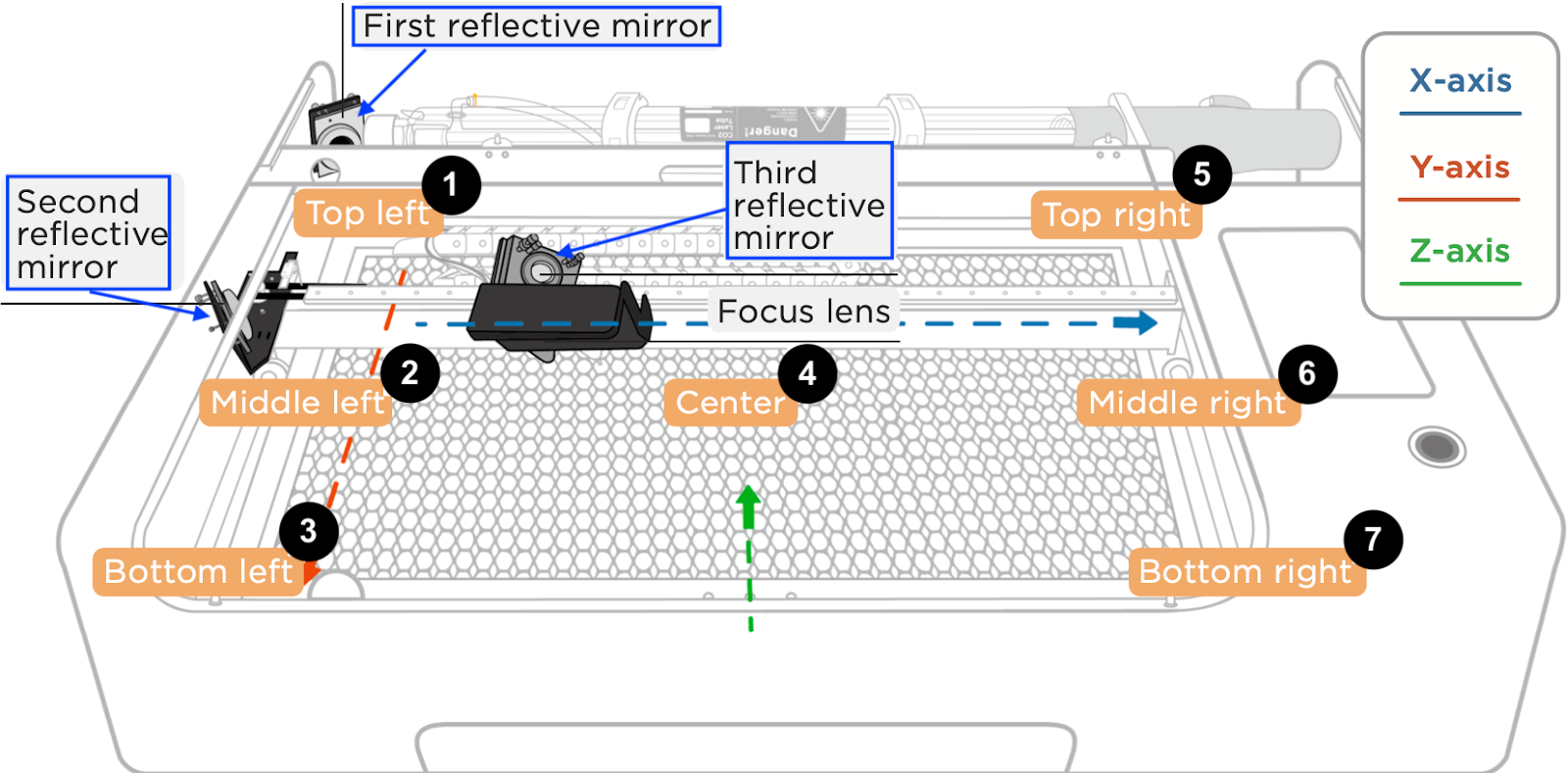

نظرة عامة على الخطوة:

الخطوات الفعلية:

1. أزل الشريط، وضع قطعة جديدة من الشريط اللاصق ثنائي الطبقات على المرآة الثانية.
2. حرك رأس الليزر إلى الزاوية العلوية اليسرى.
3. أغلق غطاء الباب وقم بتنفيذ 2-3 نبضات. (RF 30W x 3, RF 60W/80W x 2)
4. تحقق بصرياً من تطابق الليزر الأحمر مع علامة الحرق.

مثال صحيح - متطابق

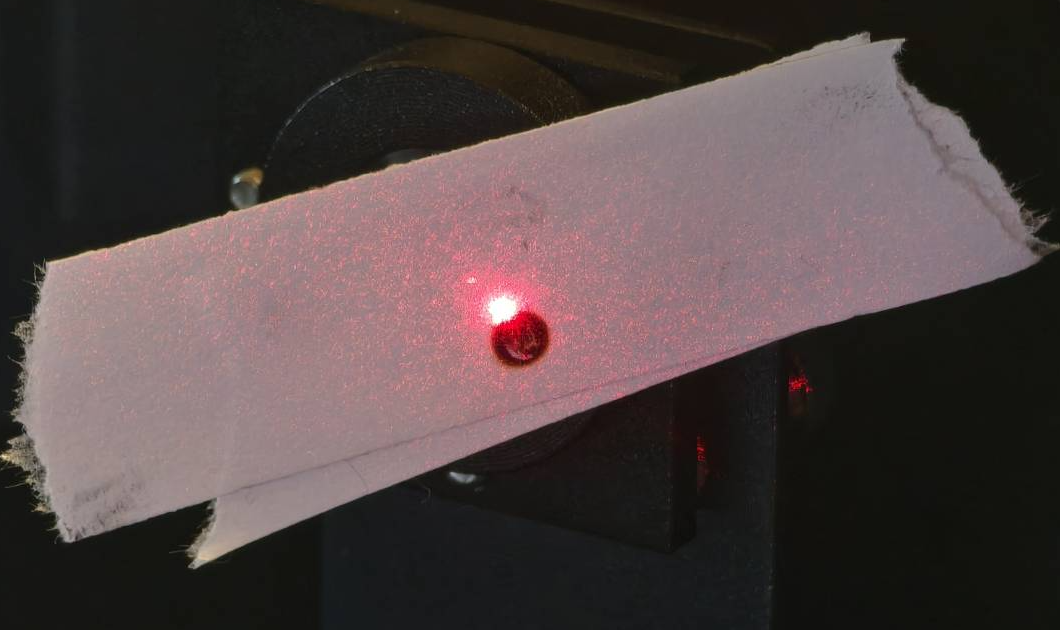

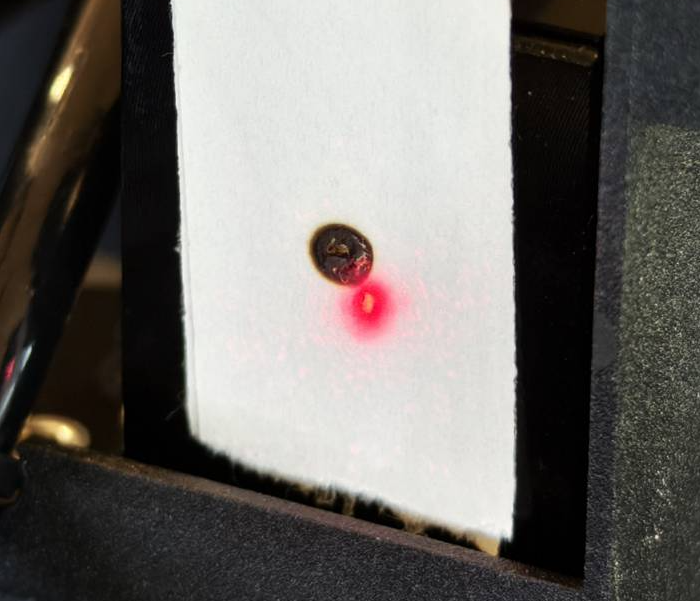

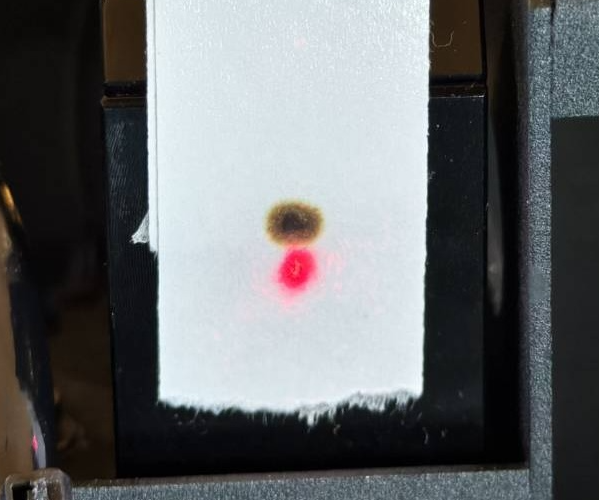

مثال خاطئ - غير متطابق

• نتيجة جيدة - متطابق >> الخطوة 9

• نتيجة سيئة - غير متطابق >> الخطوة 8.1

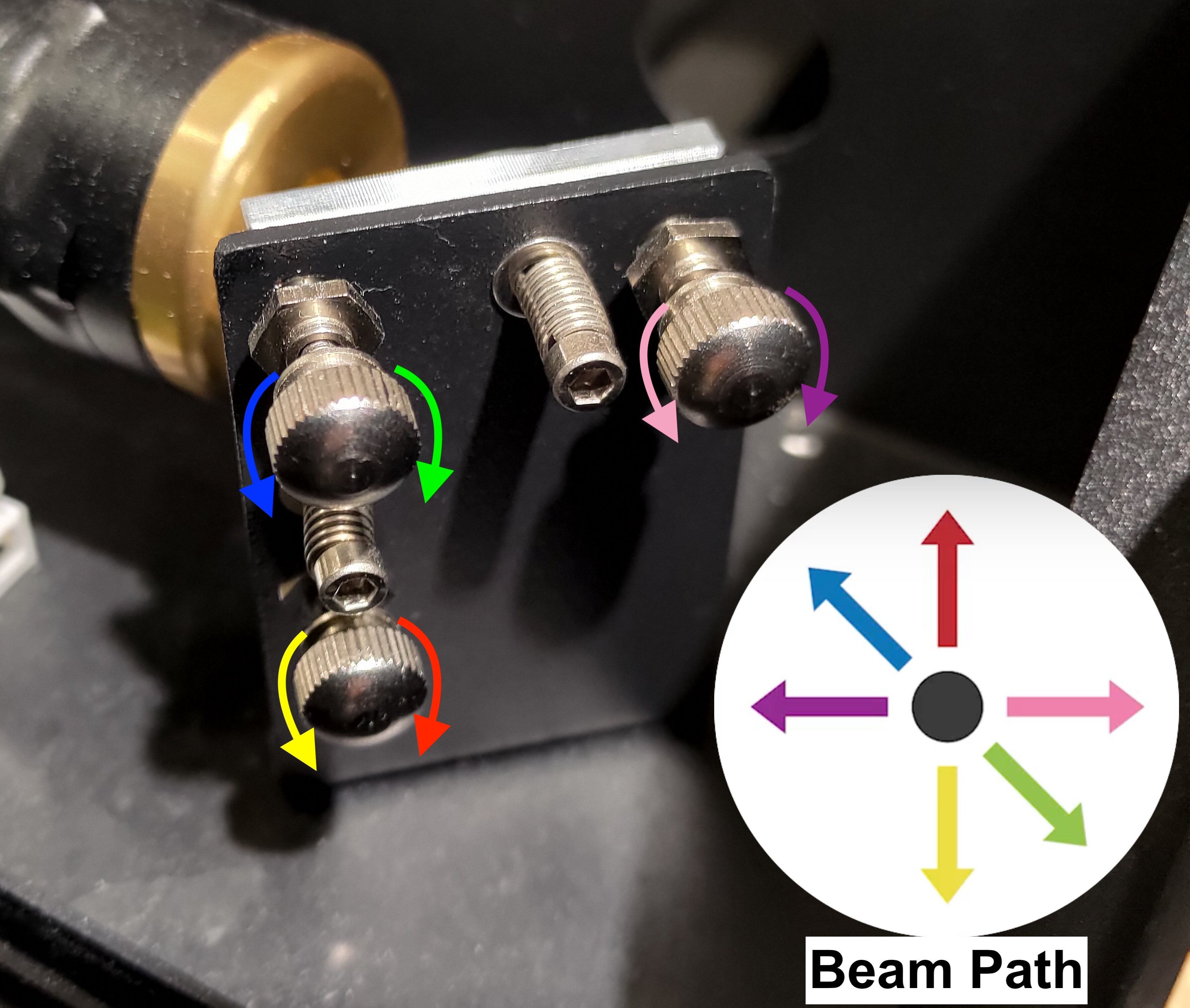

• كيفية فك مثبت البراغي بشكل صحيح: أولاً، قم برش الكحول على البراغي لإذابة الجل أو الصمغ وانتظر بضع ثوانٍ، ثم استخدم مفك براغي T8 لفك البراغي الثلاثة، ويمكن إزالة المثبت.



• عرض توضيحي (يرجى ملاحظة أن البراغي في الفيديو تم فكها قبل التسجيل.)

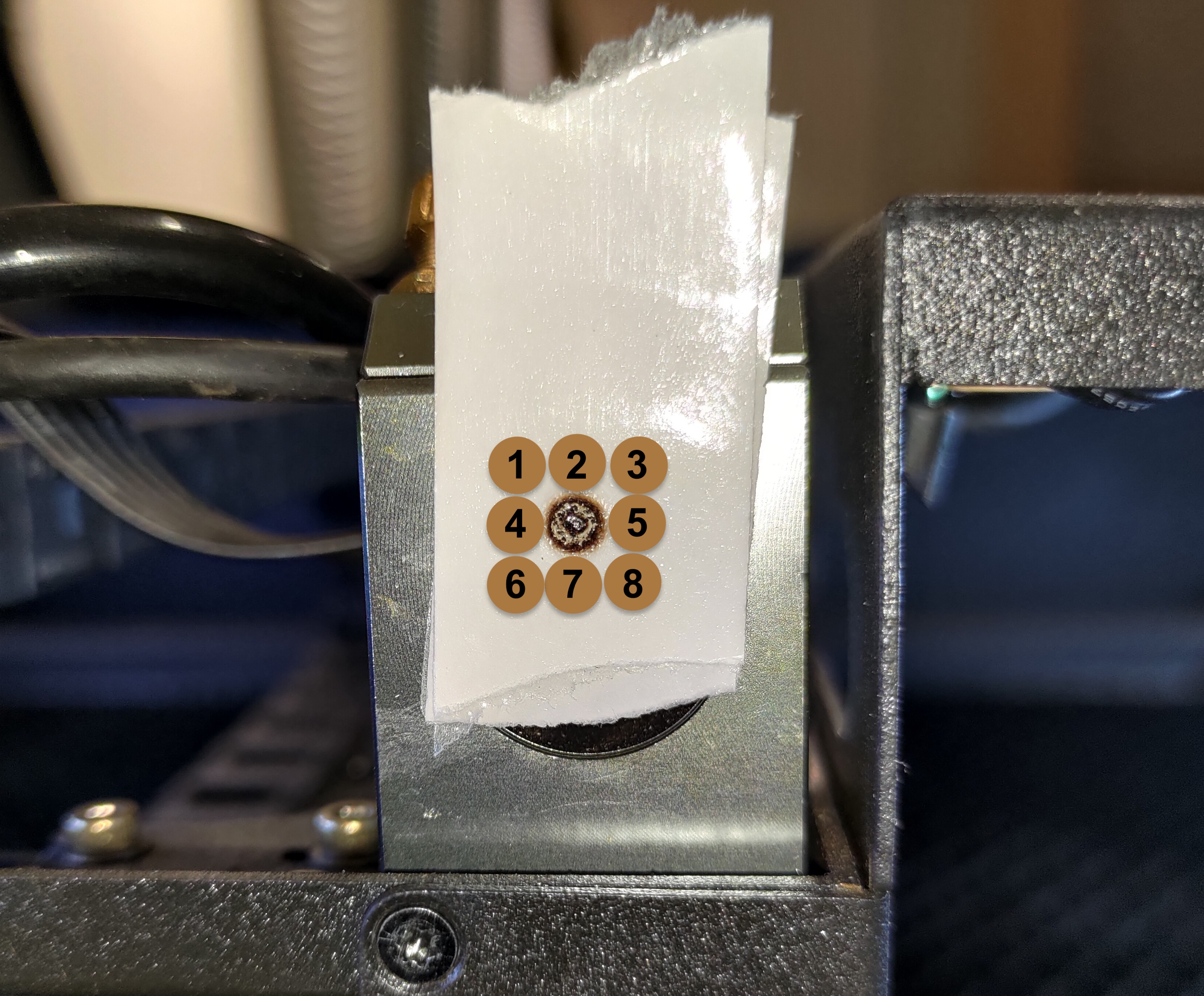

• تأكد من موضع بقعة الليزر والبراغي والاتجاهات التي تحتاج إلى الضبط.

  يرجى الرجوع إلى الأمثلة أدناه للعثور على الرقم وطريقة الضبط المقابلة:

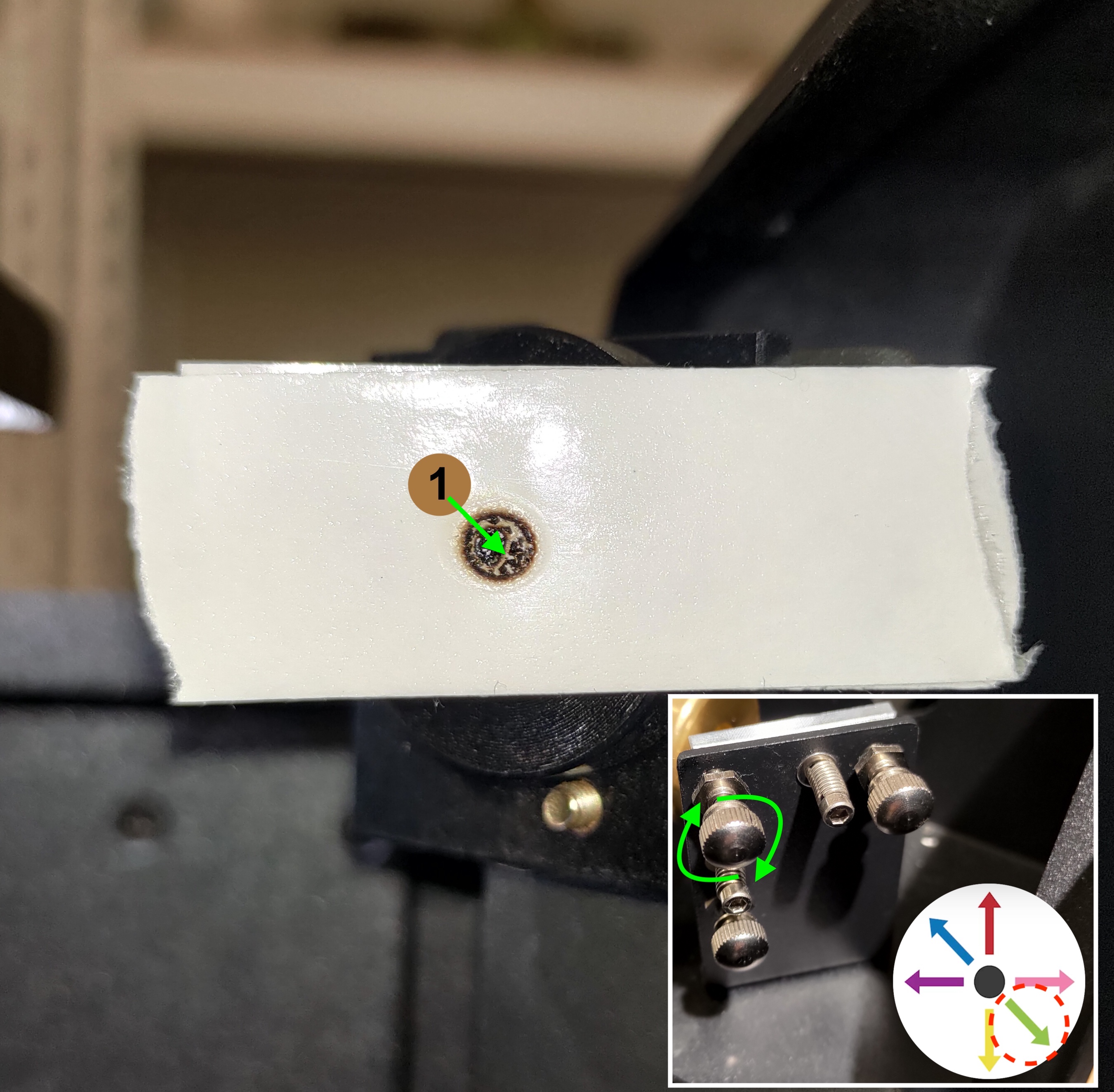

• بالنسبة لـ #1:
  تحتاج نقطة الليزر الحمراء إلى التحرك إلى أسفل اليمين للتداخل.
  يجب تدوير البرغي العلوي الأيسر في اتجاه عقارب الساعة. يرجى الرجوع إلى الصورة أدناه.




  بالنسبة لـ #2:
  تحتاج نقطة الليزر الحمراء إلى التحرك مباشرة إلى الأسفل للتداخل.
  يجب تدوير البرغي السفلي الأيسر عكس اتجاه عقارب الساعة. يرجى الرجوع إلى الصورة أدناه.

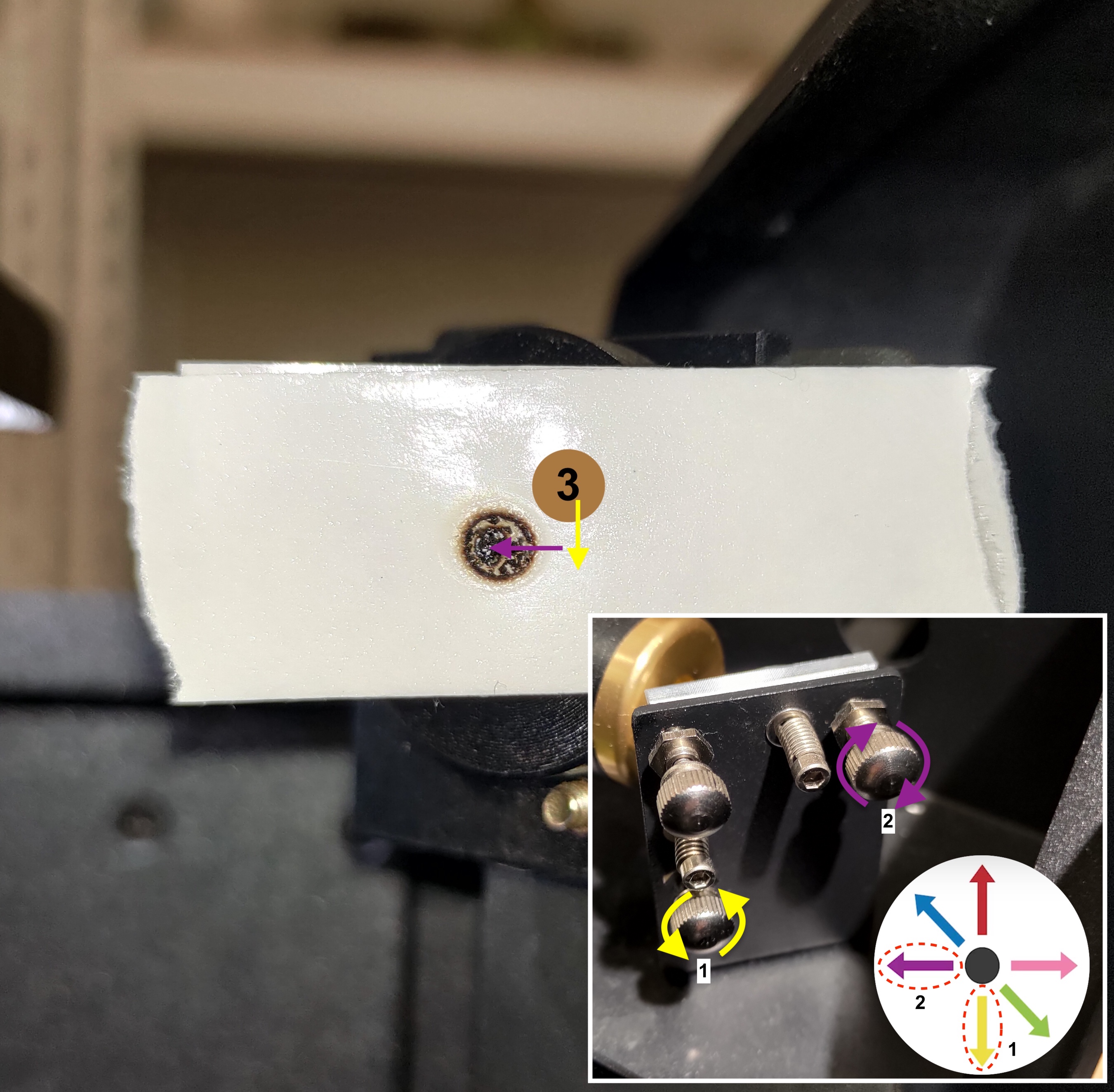

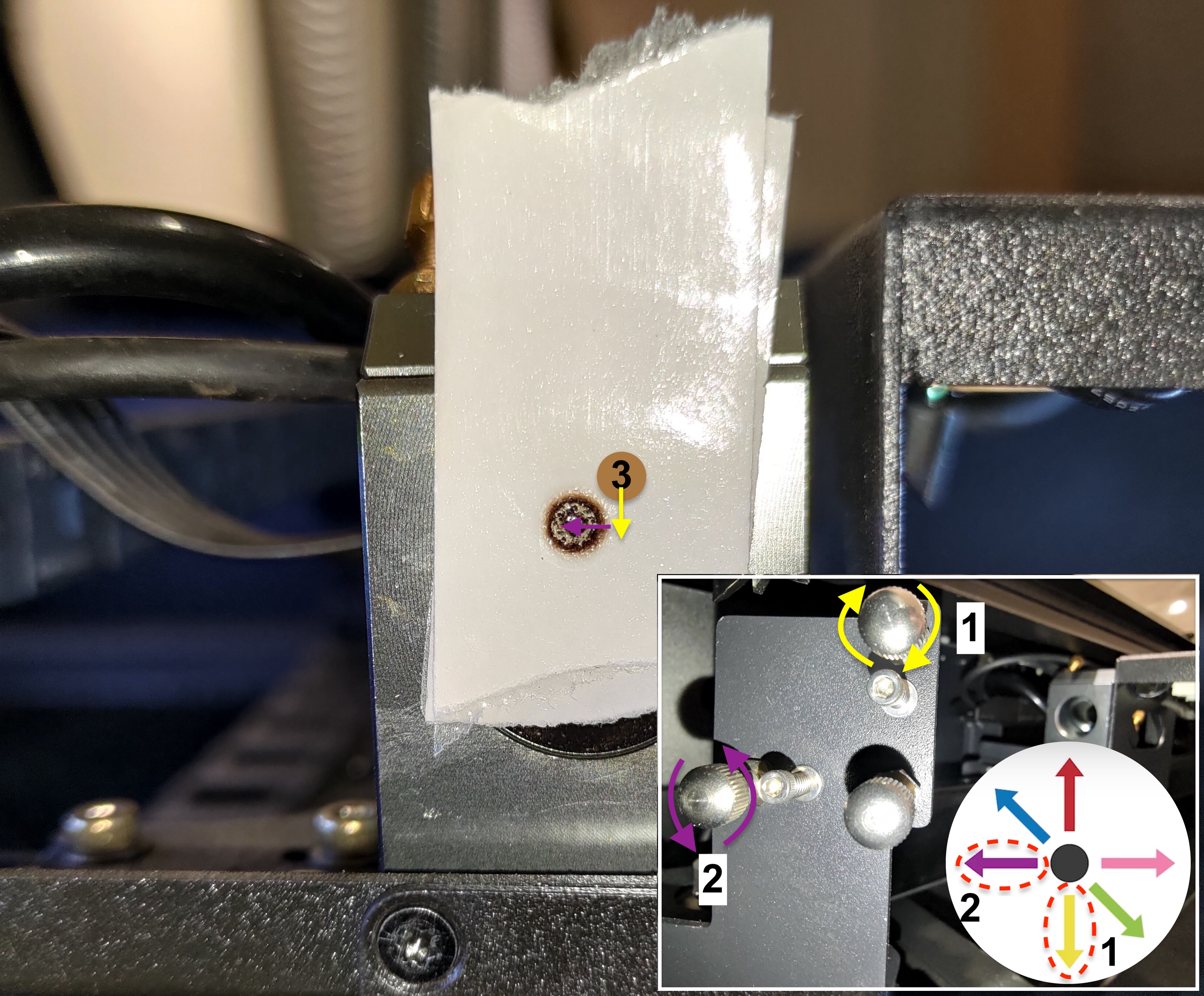

  بالنسبة لـ #3:
  تحتاج نقطة الليزر الحمراء إلى التحرك إلى الأسفل أولاً، ثم إلى اليسار للتداخل.
  يجب تدوير البرغي السفلي الأيسر عكس اتجاه عقارب الساعة لتحريك النقطة إلى الأسفل.
  يجب تدوير البرغي العلوي الأيمن في اتجاه عقارب الساعة لتحريك النقطة إلى اليسار.
  يرجى الرجوع إلى الصورة أدناه.

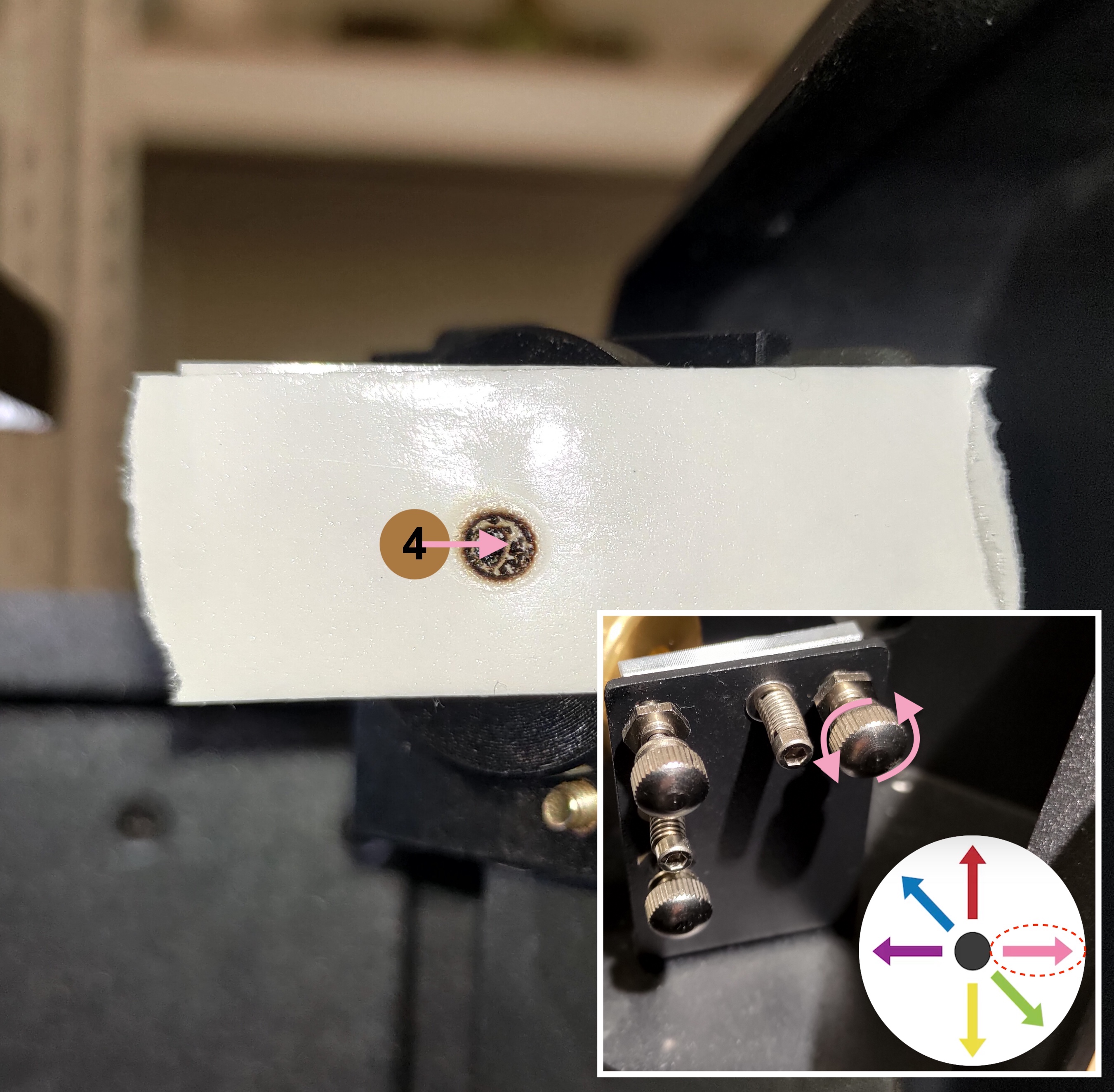

  بالنسبة لـ #4:
  تحتاج نقطة الليزر الحمراء إلى التحرك إلى اليمين للتداخل.
  يجب تدوير المسمار العلوي الأيمن عكس اتجاه عقارب الساعة. يرجى الرجوع إلى الصورة أدناه.

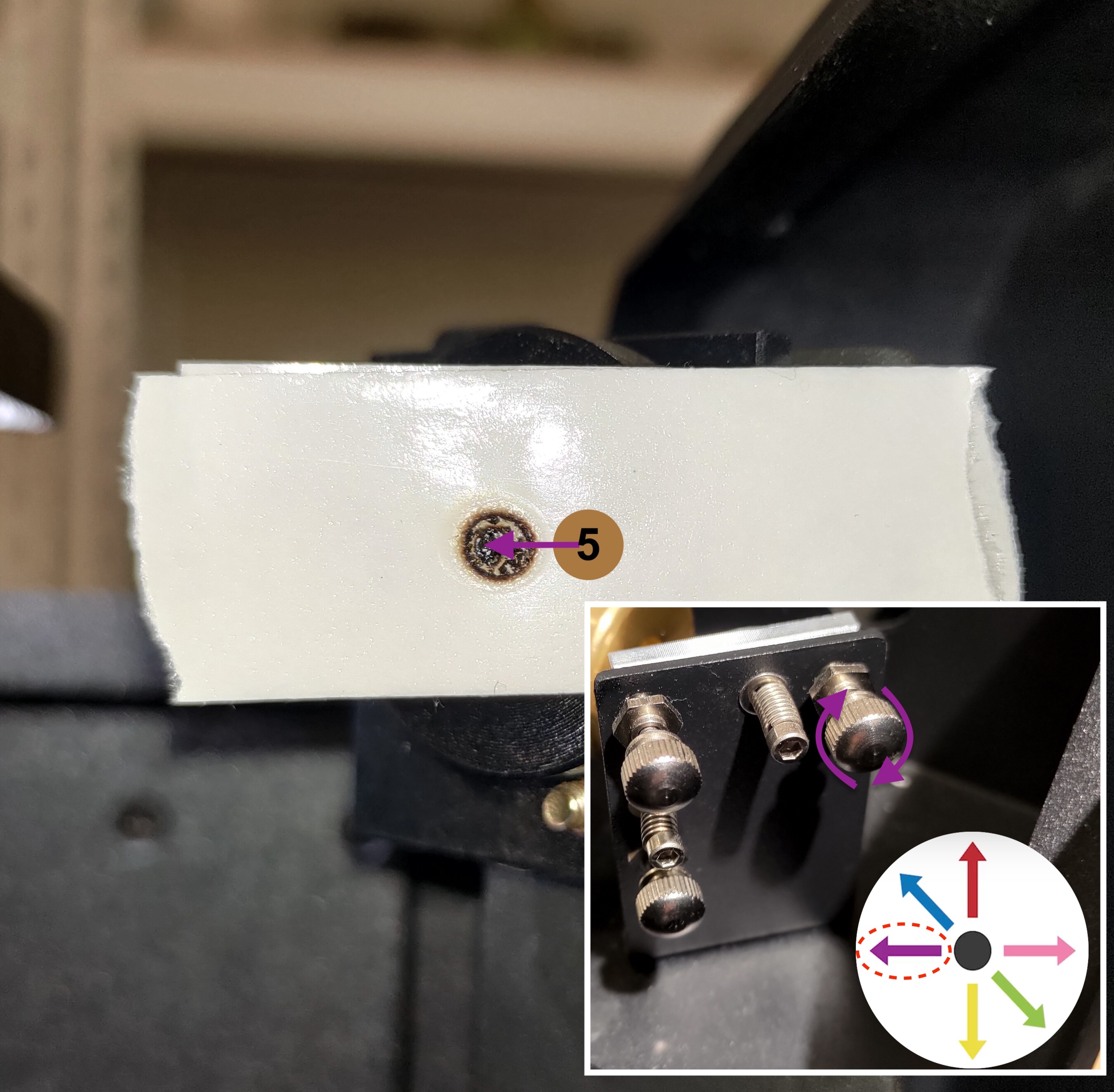

  بالنسبة لـ #5:
  يجب تحريك نقطة الليزر الحمراء إلى اليسار للتطابق.
  يجب تدوير المسمار العلوي الأيمن في اتجاه عقارب الساعة. يرجى الرجوع إلى الصورة أدناه.

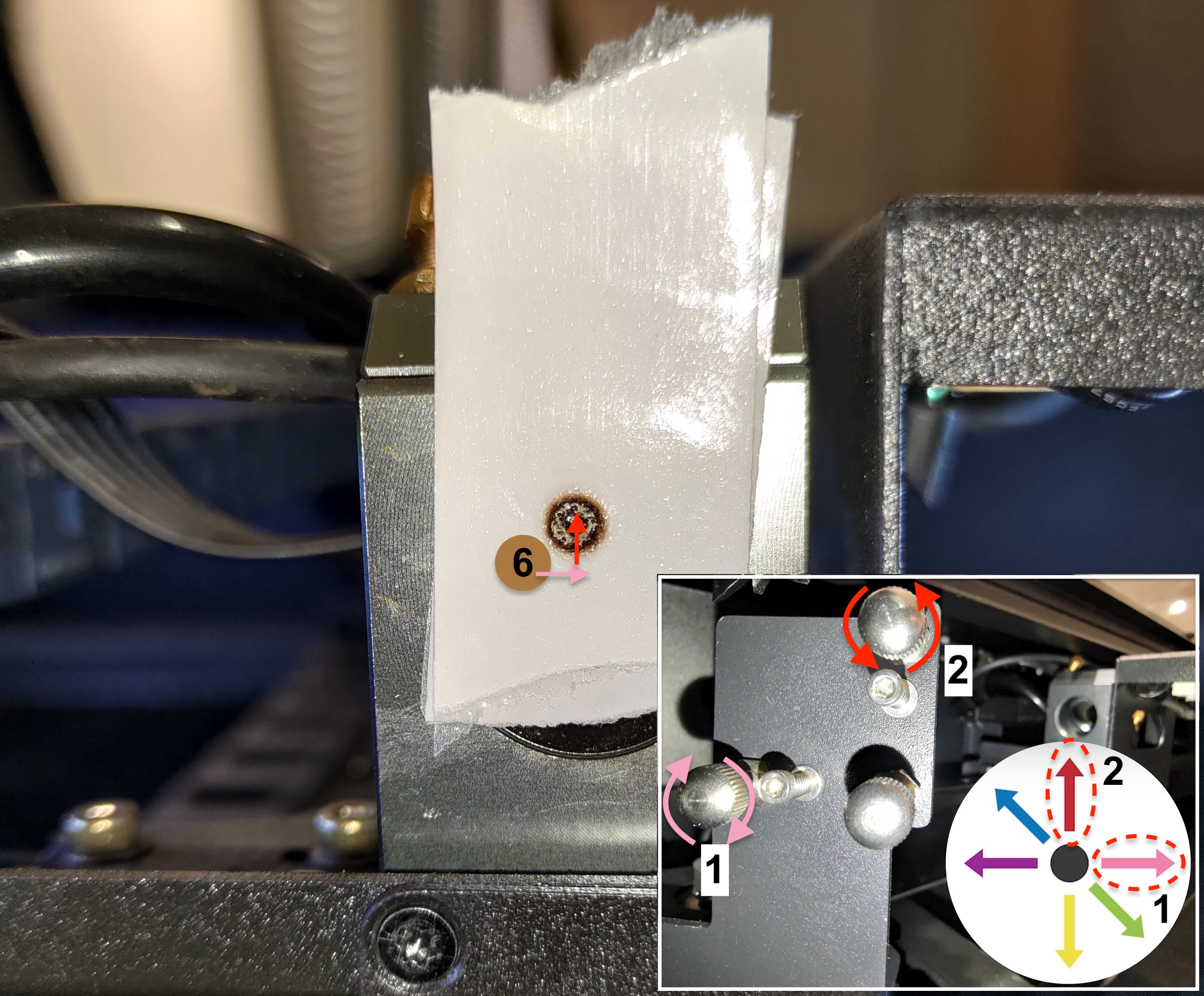

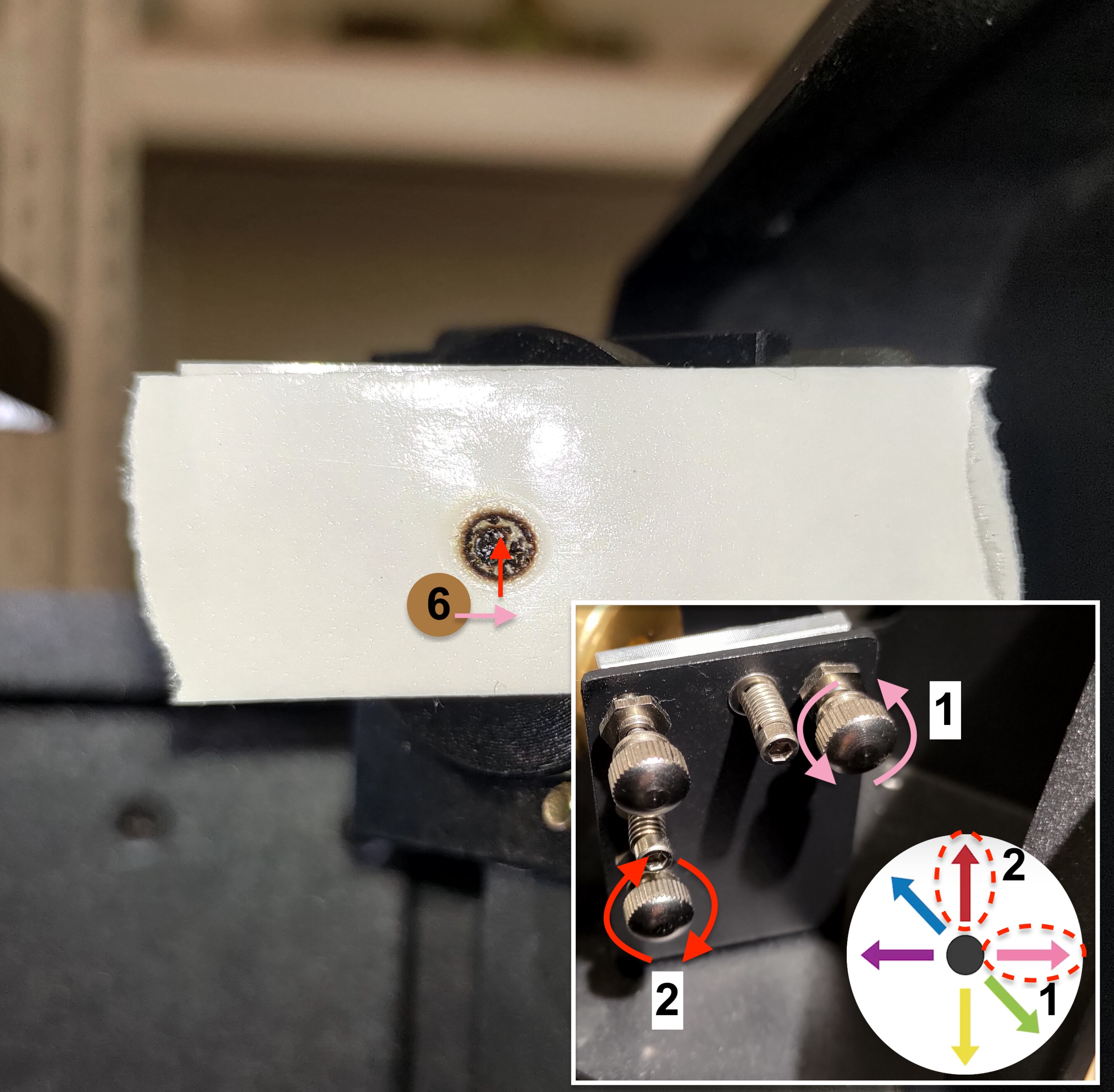

  بالنسبة لـ #6:
  يجب تحريك نقطة الليزر الحمراء إلى اليمين أولاً، ثم إلى الأعلى للتطابق.
  يجب تدوير المسمار العلوي الأيمن عكس اتجاه عقارب الساعة لتحريك النقطة إلى اليمين.
  يجب تدوير المسمار السفلي الأيسر في اتجاه عقارب الساعة لتحريك النقطة إلى الأعلى.
  يرجى الرجوع إلى الصورة أدناه.

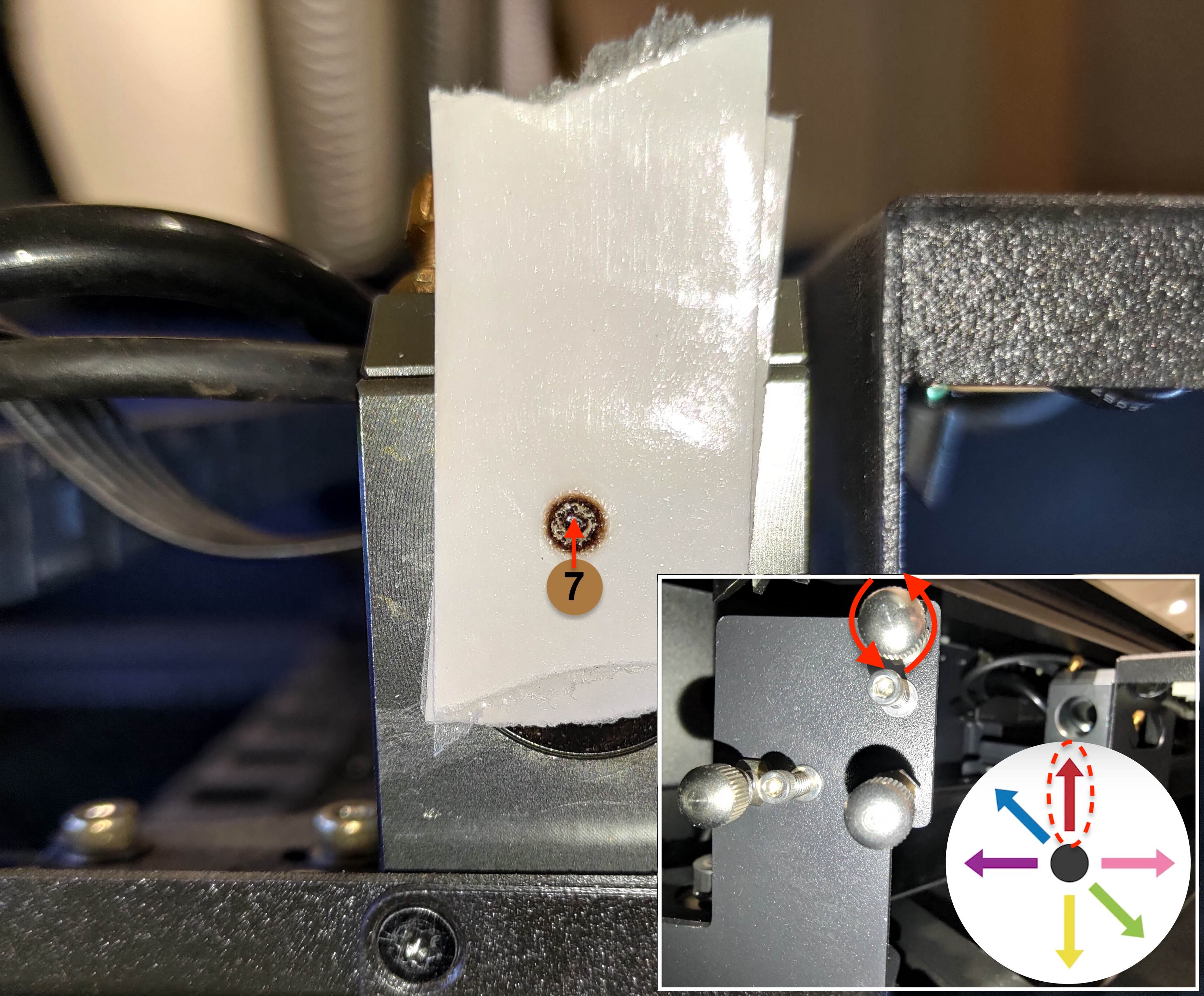

  بالنسبة لـ #7:
  يجب تحريك نقطة الليزر الحمراء مباشرة إلى الأعلى للتطابق.
  يجب تدوير المسمار السفلي الأيسر في اتجاه عقارب الساعة. يرجى الرجوع إلى الصورة أدناه.

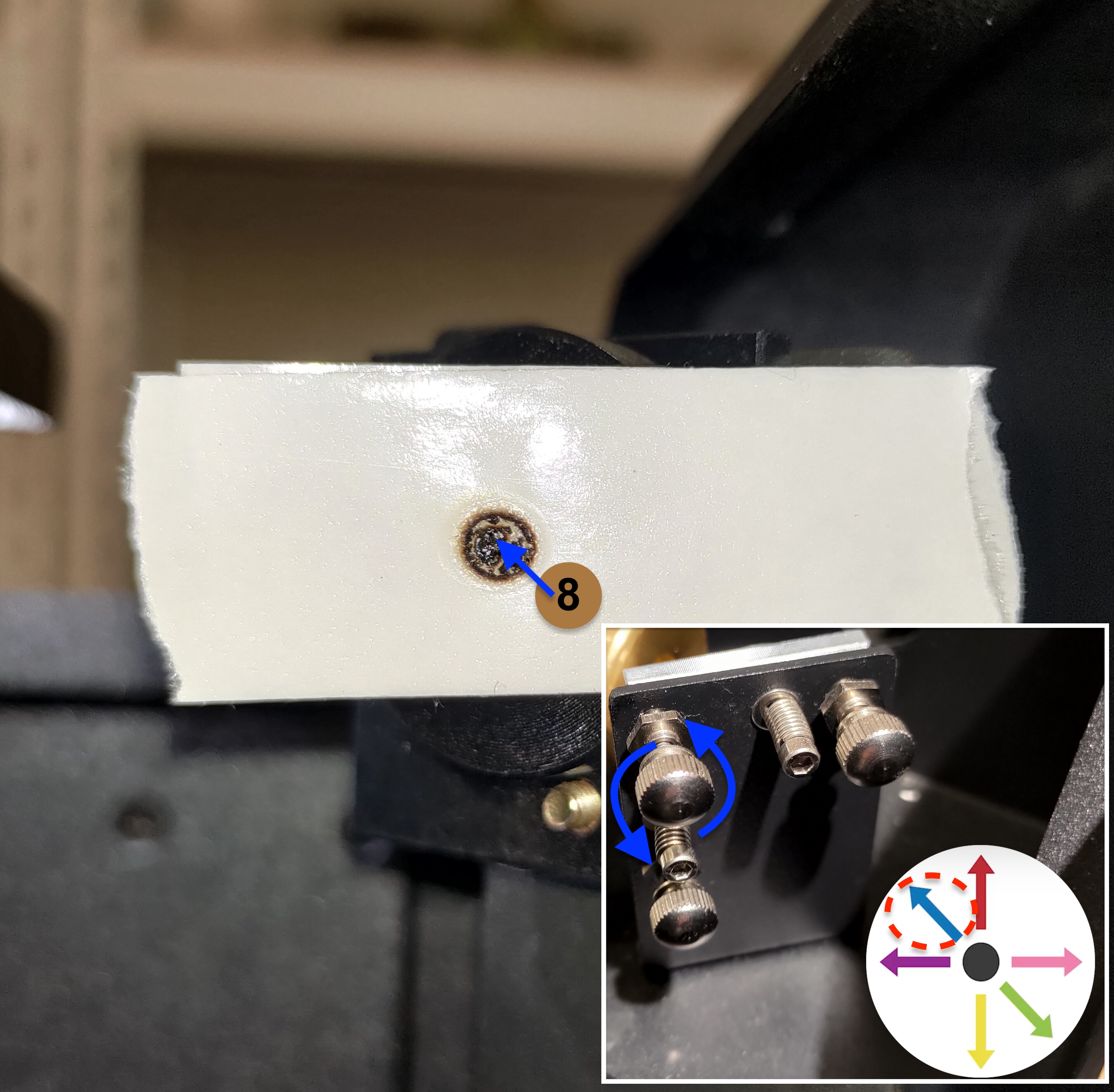

  بالنسبة لـ #8:
  يجب تحريك نقطة الليزر الحمراء إلى الأعلى يساراً للتطابق.
  يجب تدوير المسمار العلوي الأيسر عكس اتجاه عقارب الساعة. يرجى الرجوع إلى الصورة أدناه.



• بعد ضبط المسامير، يُرجى إعادة تركيب المثبت (الحامل).

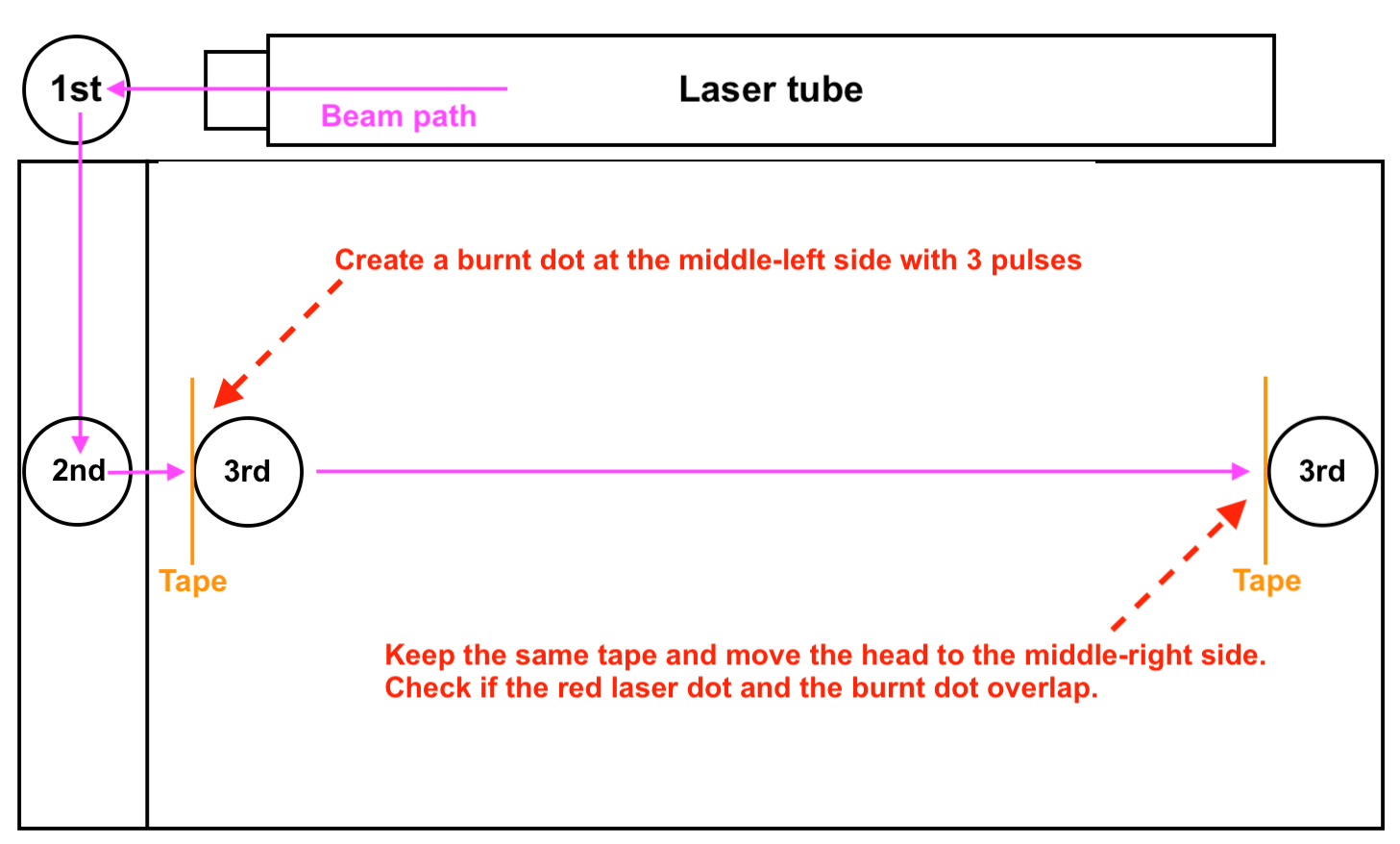

نظرة عامة على الخطوة:

الخطوات الفعلية:

1. قم بإزالة الشريط اللاصق، وضع قطعة جديدة من الشريط اللاصق مزدوج الطبقات عند مدخل المرآة الثالثة.
2. حرك رأس الليزر إلى الموضع الأوسط الأيسر.
3. أغلق غطاء الباب وقم بتنفيذ 2-3 نبضات. (RF 30W x 3, RF 60W/80W x 2)
4. تحقق بصرياً من تطابق الليزر الأحمر مع علامة الحرق.

مثال صحيح - متطابق

مثال خاطئ - غير متطابق

• نتيجة جيدة - متطابق >> الخطوة 10

• نتيجة سيئة - غير متطابق >> الخطوة 9.1

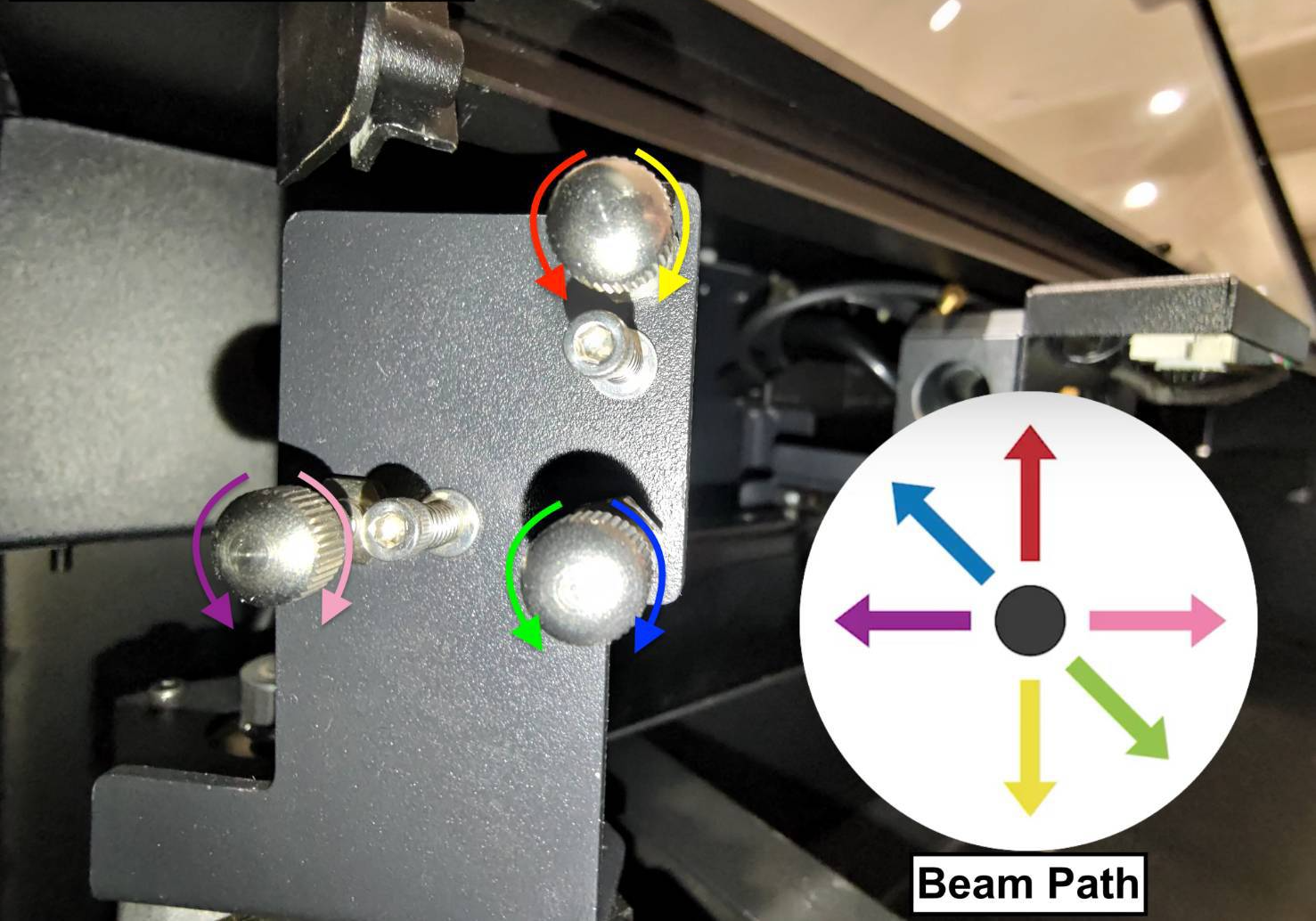

• توجد ثلاثة براغي على المرآة الثانية؛ تدويرها في اتجاه عقارب الساعة أو عكس اتجاه عقارب الساعة سيؤدي إلى تغيير مسار الشعاع.


• أولاً، قم برش الكحول على الصواميل لإذابة المادة الهلامية أو اللاصقة وانتظر بضع ثوانٍ، ثم استخدم مفك براغي T8 لإزالة البراغي الثلاثة، وبذلك يمكن إزالة المثبت.

• عرض توضيحي

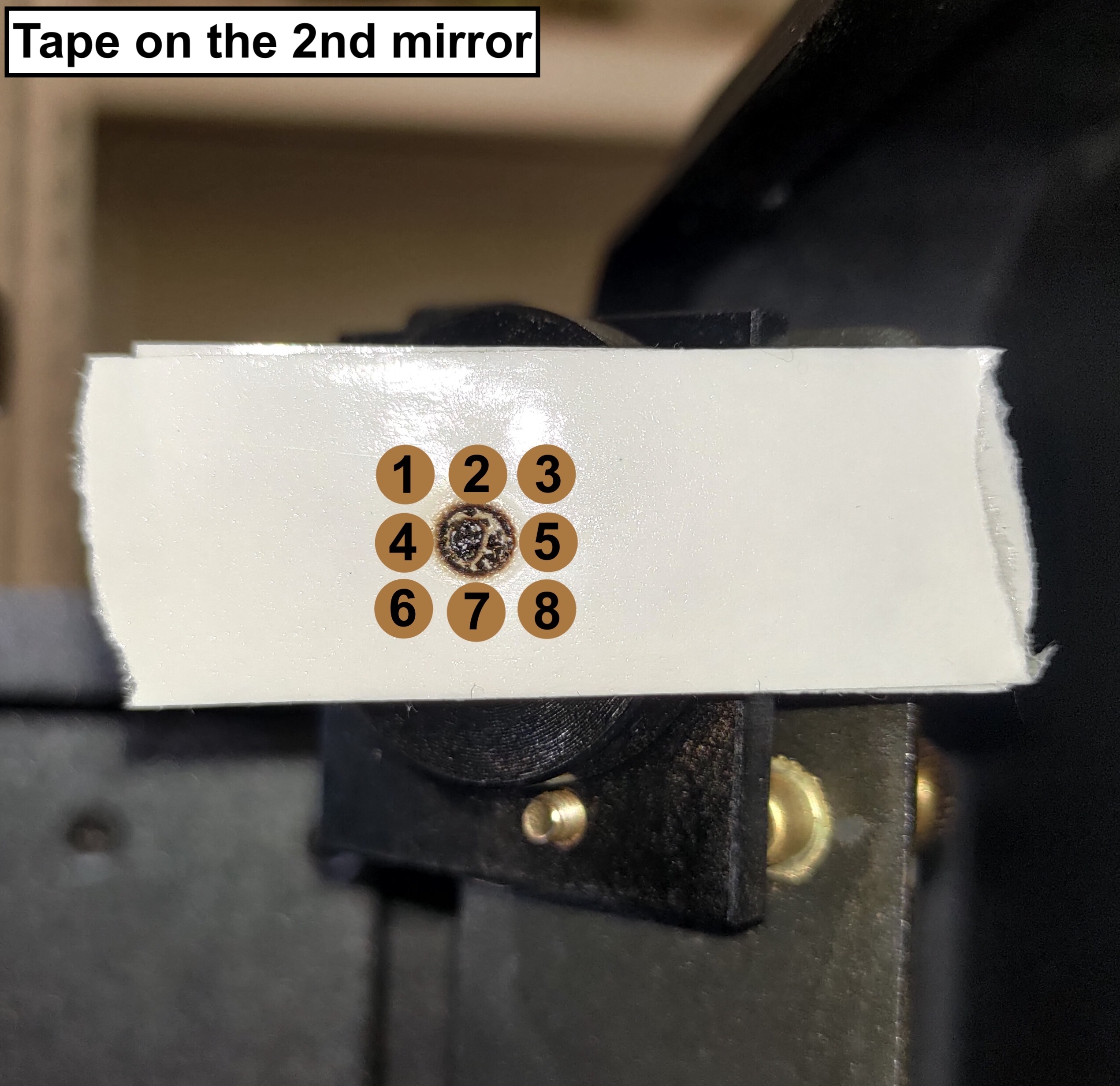

• تأكد من موضع بقعة الليزر والبراغي والاتجاهات التي تحتاج إلى الضبط.
  يرجى الرجوع إلى الصورة أدناه للعثور على الرقم المطابق لموضع نقطة الليزر الحمراء لديك.



• بالنسبة لـ #1:
  تحتاج نقطة الليزر الحمراء إلى التحرك نحو الأسفل واليمين للتداخل.
  يجب تدوير البرغي السفلي الأيمن عكس اتجاه عقارب الساعة.
  يرجى الرجوع إلى الصورة أدناه.

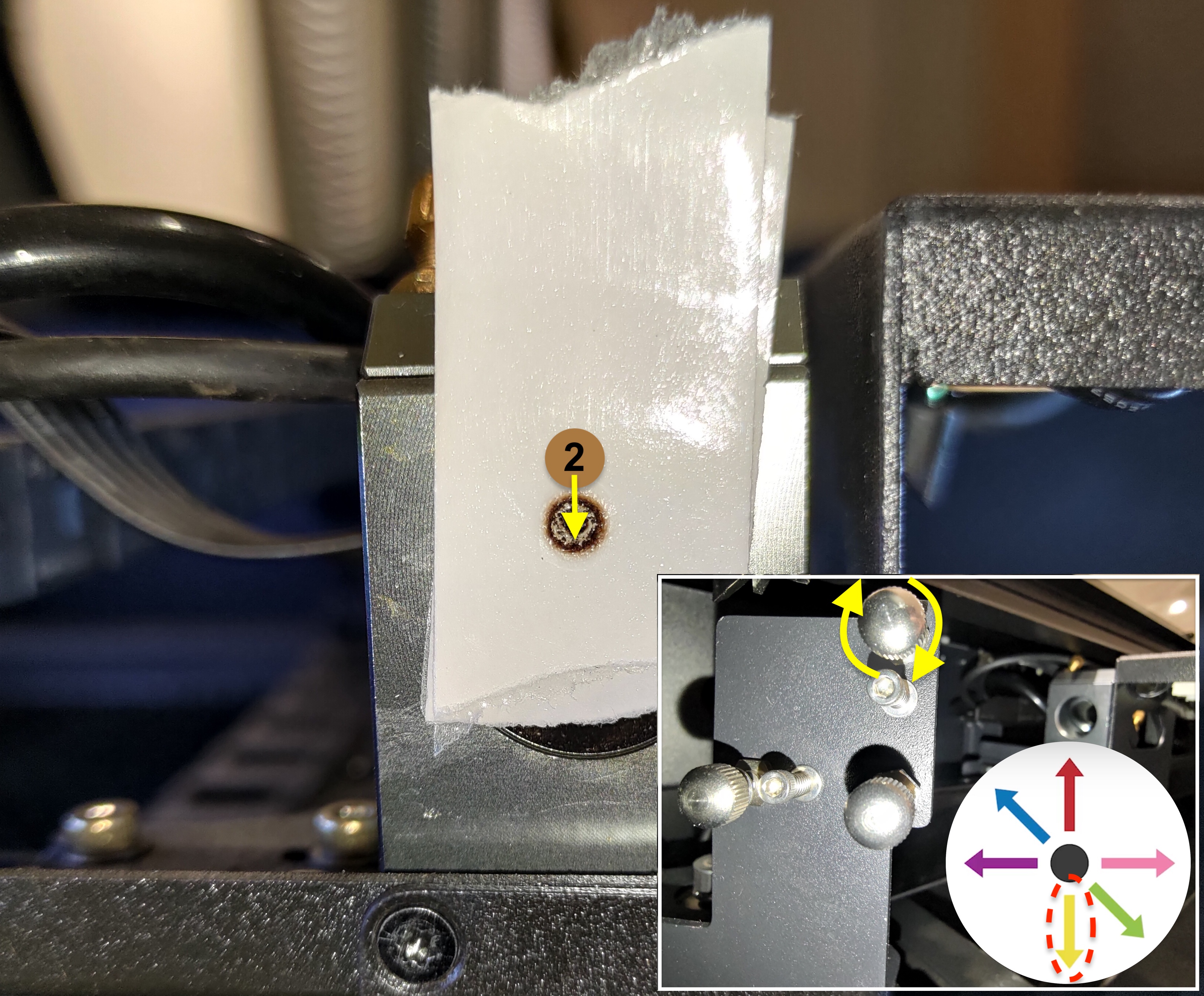

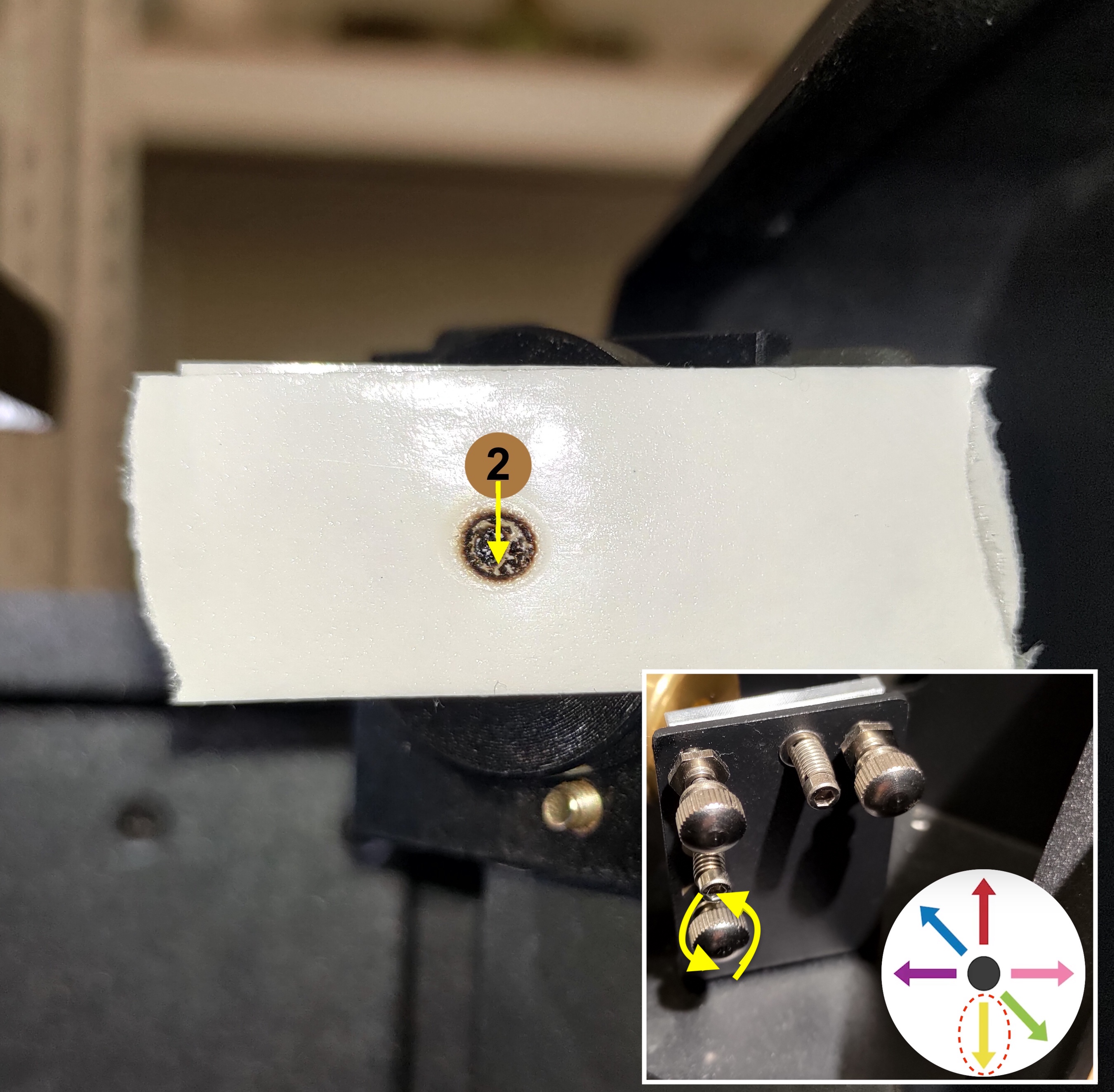

  بالنسبة لـ #2:
  تحتاج نقطة الليزر الحمراء إلى التحرك مباشرة إلى الأسفل للتداخل.
  يجب تدوير المسمار العلوي الأيمن في اتجاه عقارب الساعة. يرجى الرجوع إلى الصورة أدناه.





  بالنسبة لـ #3:
  تحتاج نقطة الليزر الحمراء إلى التحرك إلى الأسفل أولاً، ثم إلى اليسار للتداخل.
  يجب تدوير البرغي العلوي الأيمن في اتجاه عقارب الساعة لتحريك النقطة نحو الأسفل.
  يجب تدوير البرغي السفلي الأيسر عكس اتجاه عقارب الساعة لتحريك النقطة نحو اليسار.
  يرجى الرجوع إلى الصورة أدناه.





  بالنسبة لـ #4:
  تحتاج نقطة الليزر الحمراء إلى التحرك إلى اليمين للتداخل.
  يجب تدوير المسمار السفلي الأيسر في اتجاه عقارب الساعة. يرجى الرجوع إلى الصورة أدناه.




  بالنسبة لـ #5:
  يجب تحريك نقطة الليزر الحمراء إلى اليسار للتطابق.
  يجب تدوير البرغي السفلي الأيسر عكس اتجاه عقارب الساعة.
  يرجى الرجوع إلى الصورة أدناه.





  بالنسبة لـ #6:
  يجب تحريك نقطة الليزر الحمراء إلى اليمين أولاً، ثم إلى الأعلى للتطابق.
  يجب تدوير البرغي العلوي الأيسر في اتجاه عقارب الساعة لتحريك النقطة نحو اليسار.
  يجب تدوير البرغي السفلي الأيمن عكس اتجاه عقارب الساعة لتحريك النقطة نحو الأعلى.
  يرجى الرجوع إلى الصورة أدناه.





  بالنسبة لـ #7:
  يجب تحريك نقطة الليزر الحمراء مباشرة إلى الأعلى للتطابق.
  يجب تدوير البرغي السفلي الأيمن عكس اتجاه عقارب الساعة لتحريك النقطة نحو الأعلى. يرجى الرجوع إلى الصورة أدناه.





  بالنسبة لـ #8:
  يجب تحريك نقطة الليزر الحمراء إلى الأعلى يساراً للتطابق.
  يجب تدوير المسمار العلوي الأيمن في اتجاه عقارب الساعة. يرجى الرجوع إلى الصورة أدناه.





• بعد ضبط المسامير، يُرجى إعادة تركيب المثبت (الحامل).

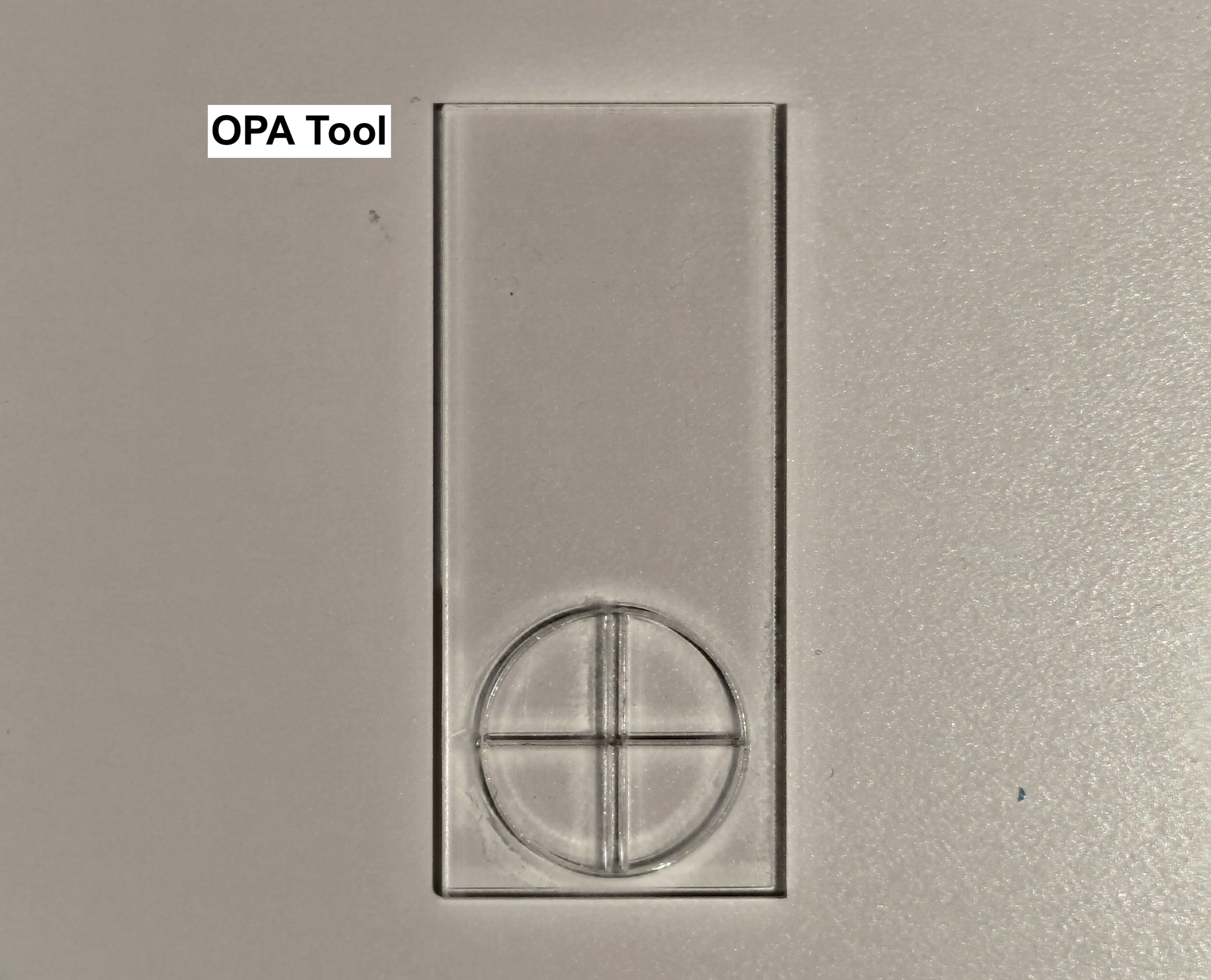

• يرجى استخدام الرابط لتنزيل الملف، وحفره/قطعه على لوح أكريليك شفاف بسمك 3mm.


• ستتطابق دائرة الأداة مع المدخل الموضح في الصورة أدناه.

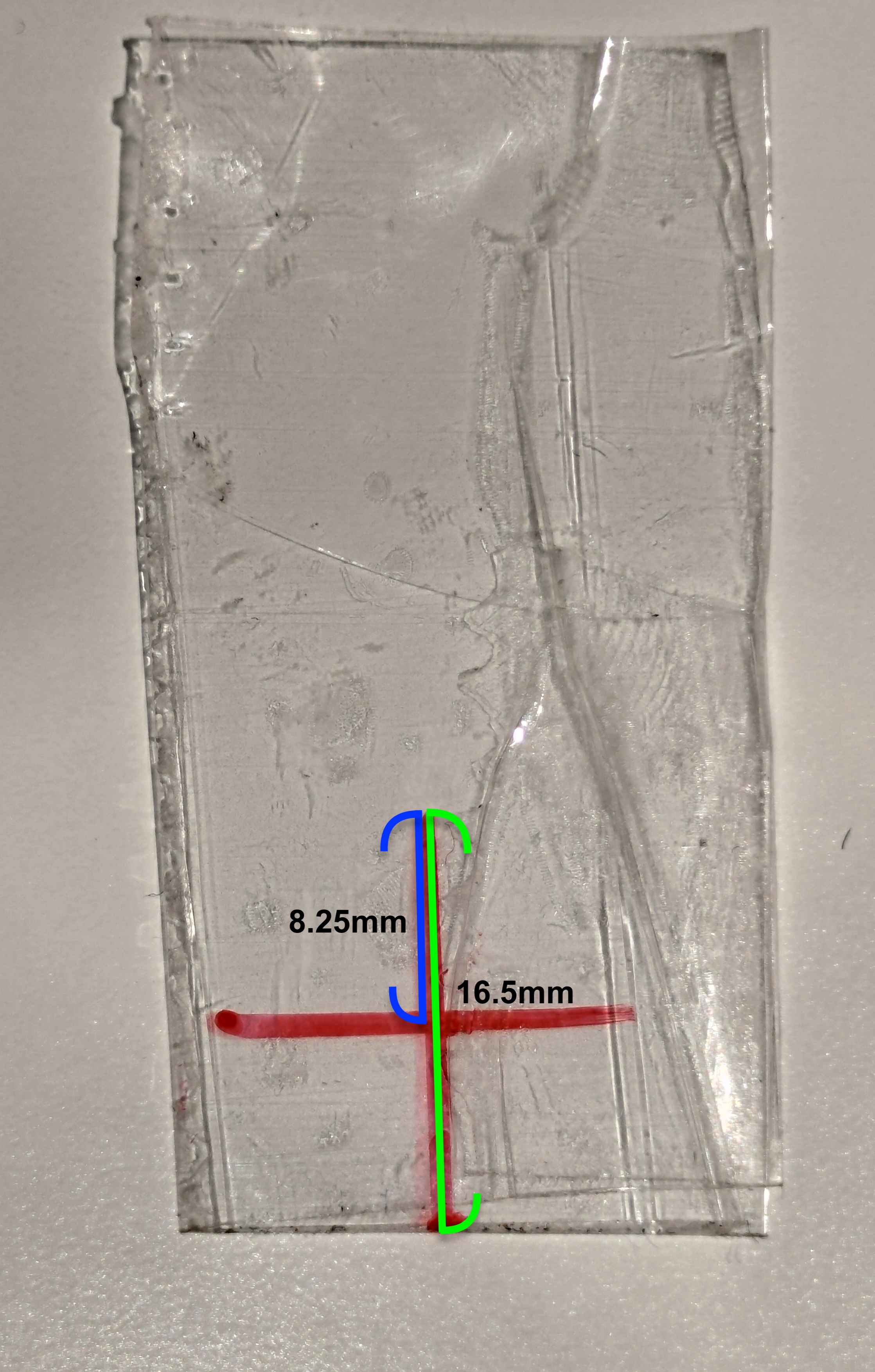

• إذا كانت آلتك غير قادرة على قطع أي منطقة من منصة العمل، يجب عليك صنع أداة مؤقتة.

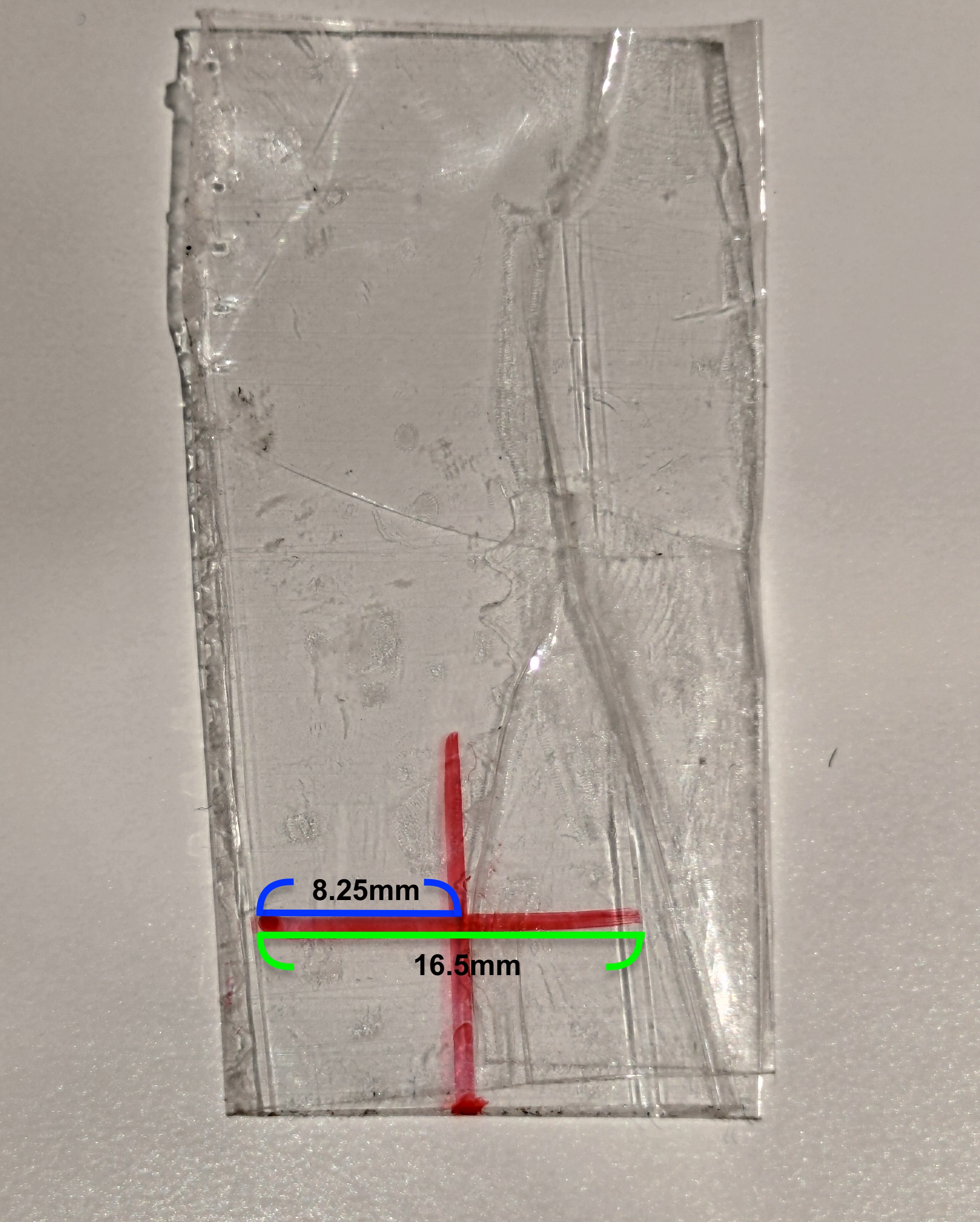

  يرجى استخدام قطعة من الشريط اللاصق الشفاف وطيها لتغطية الجزء اللاصق.
  ارسم خطين كما هو موضح أدناه.


• سيكون تقاطع الخطين على الشريط هو مركز المدخل الدائري.

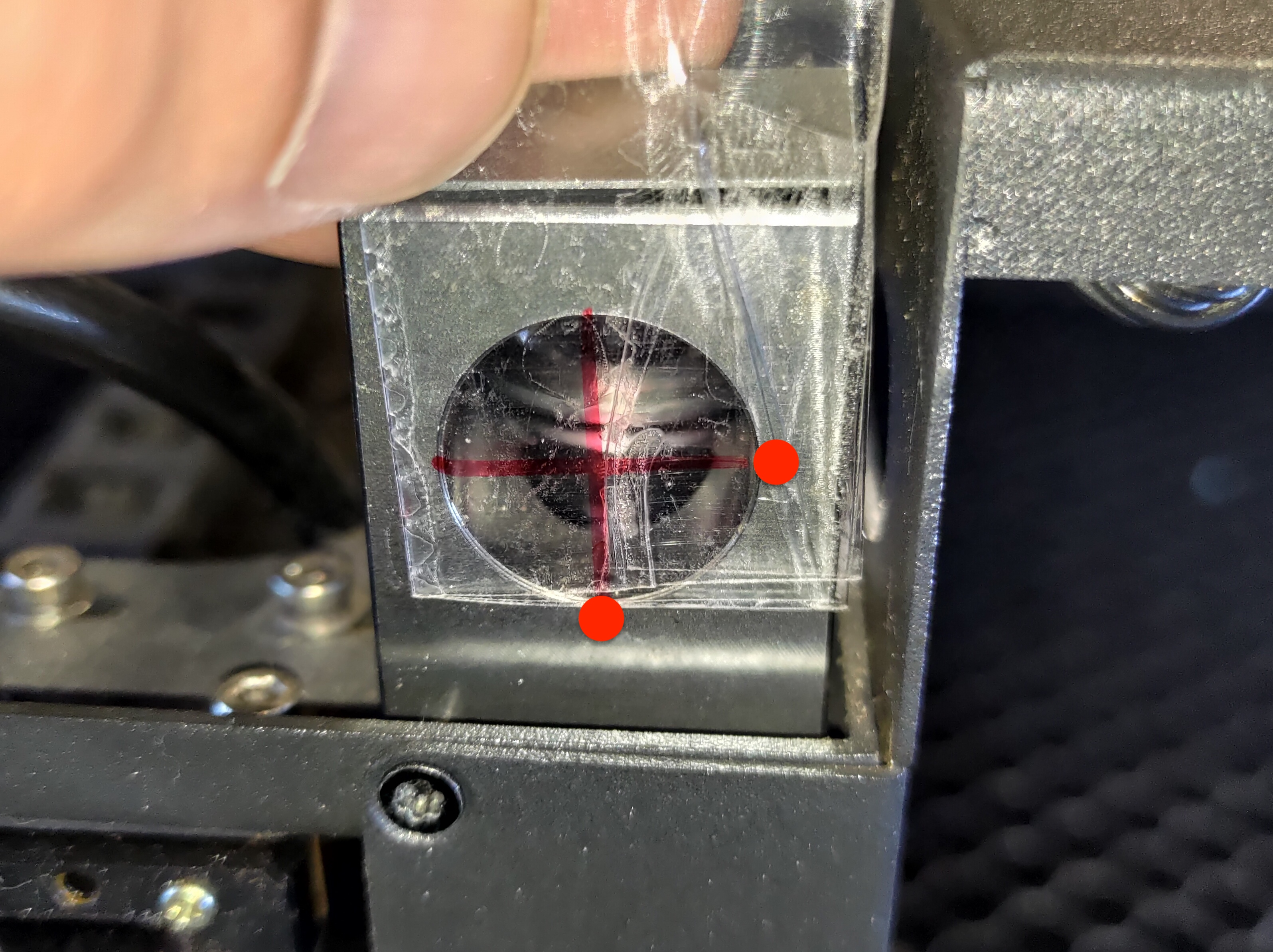

  (يُنصح بوضع علامتين كما هو موضح بالنقاط الحمراء أدناه لمحاذاة الخطوط على الشريط.)

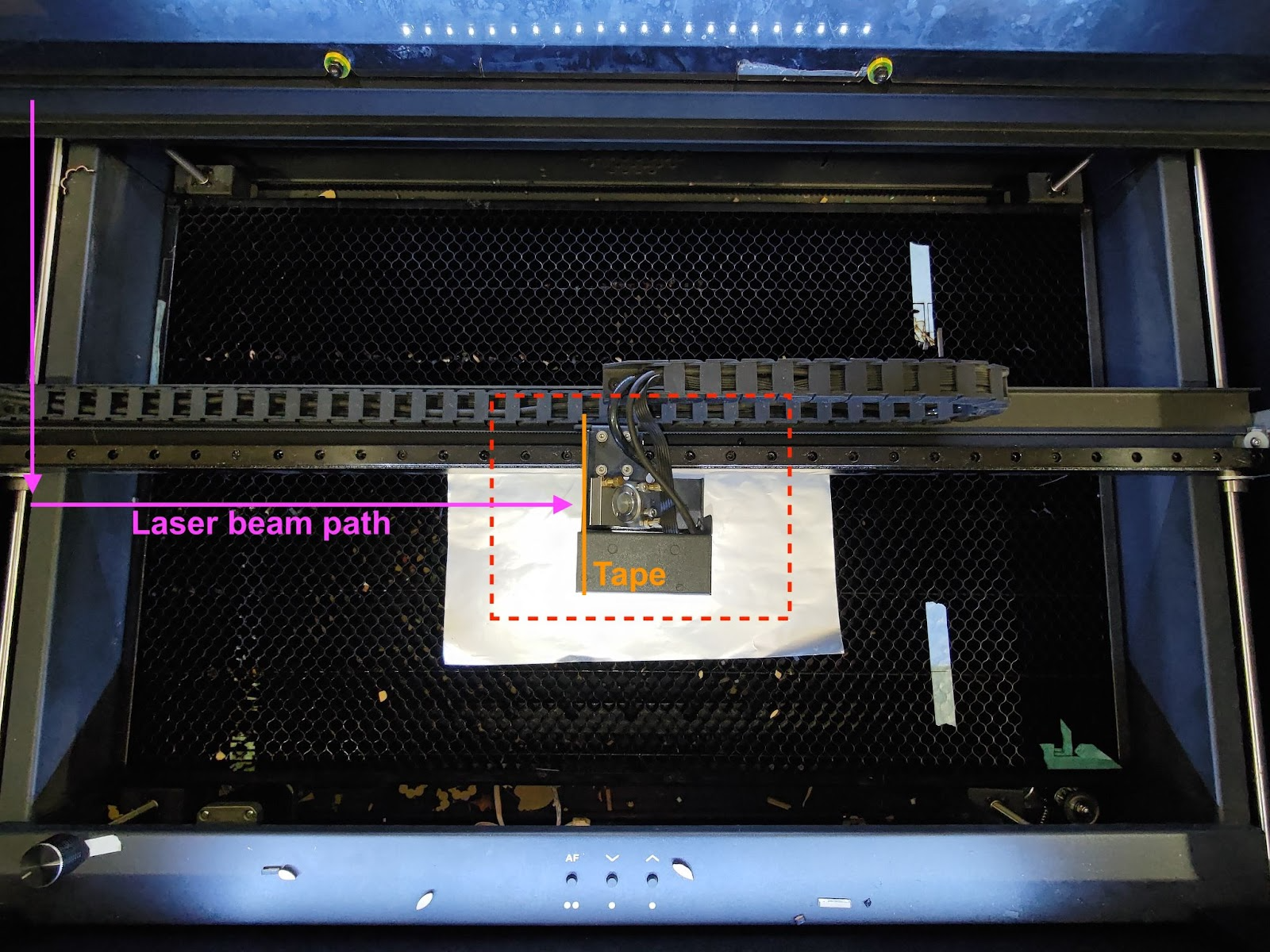

• بمجرد أن تصبح الأداة جاهزة، حرك رأس الليزر إلى الموضع المركزي.

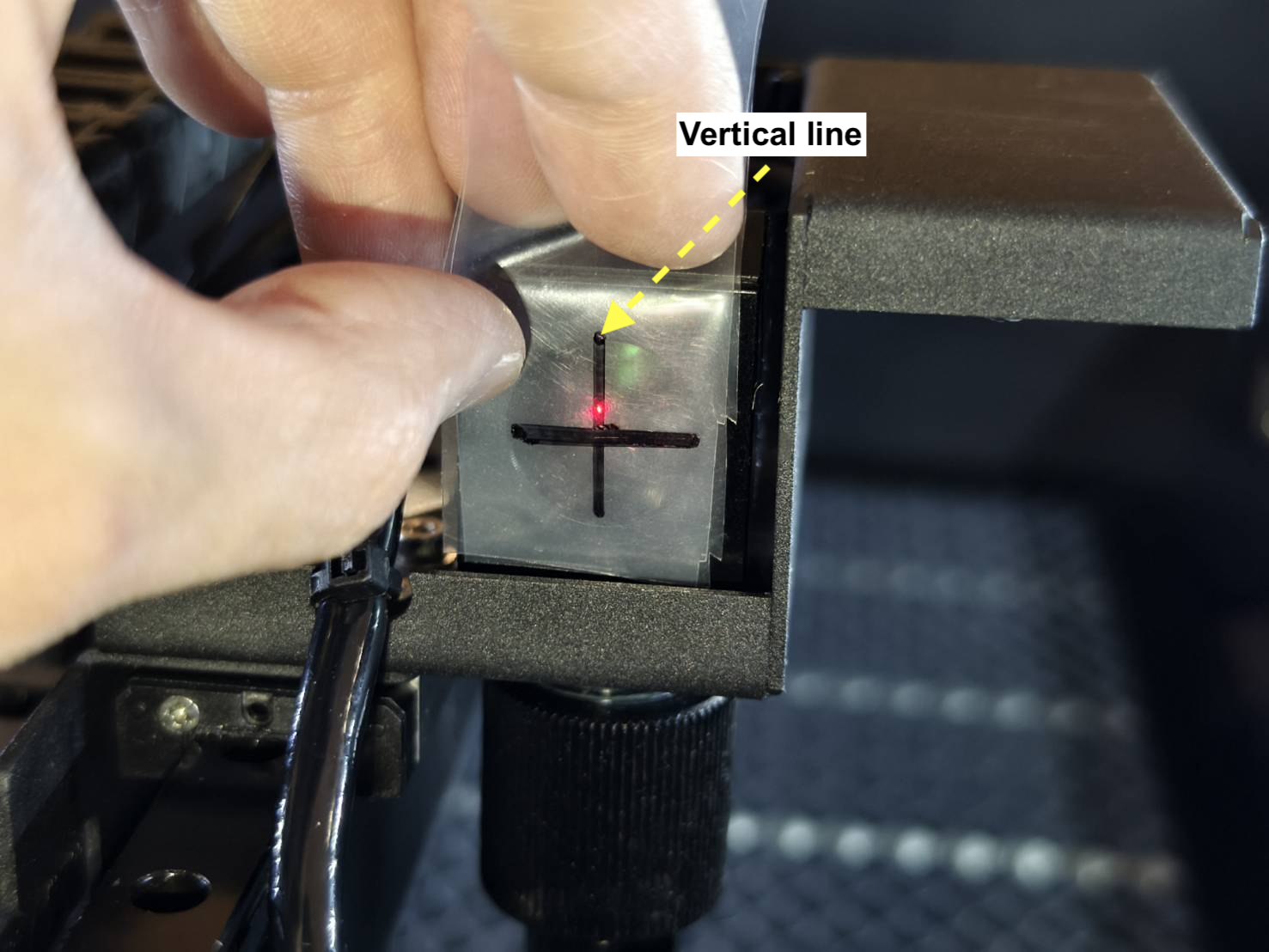

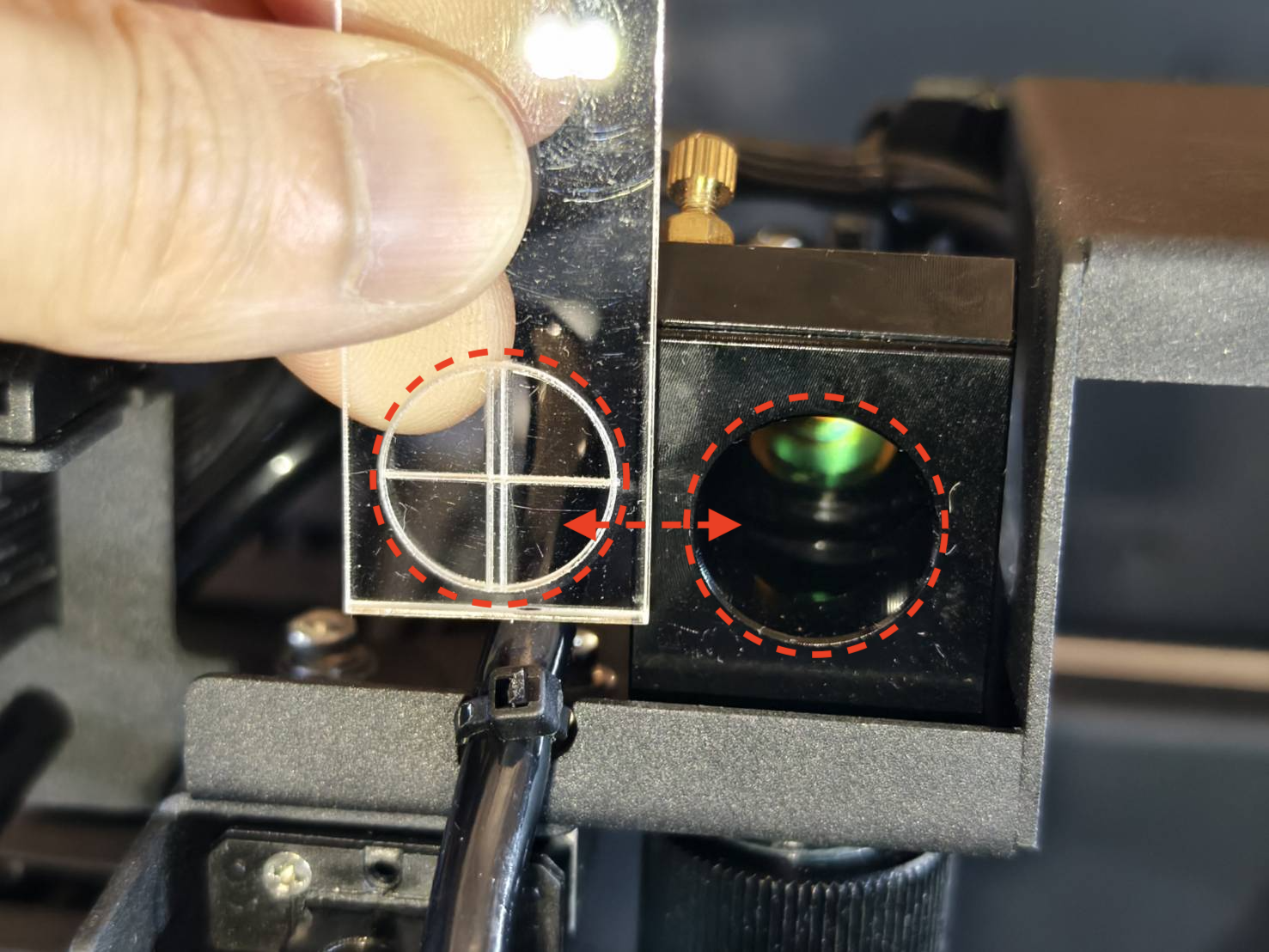

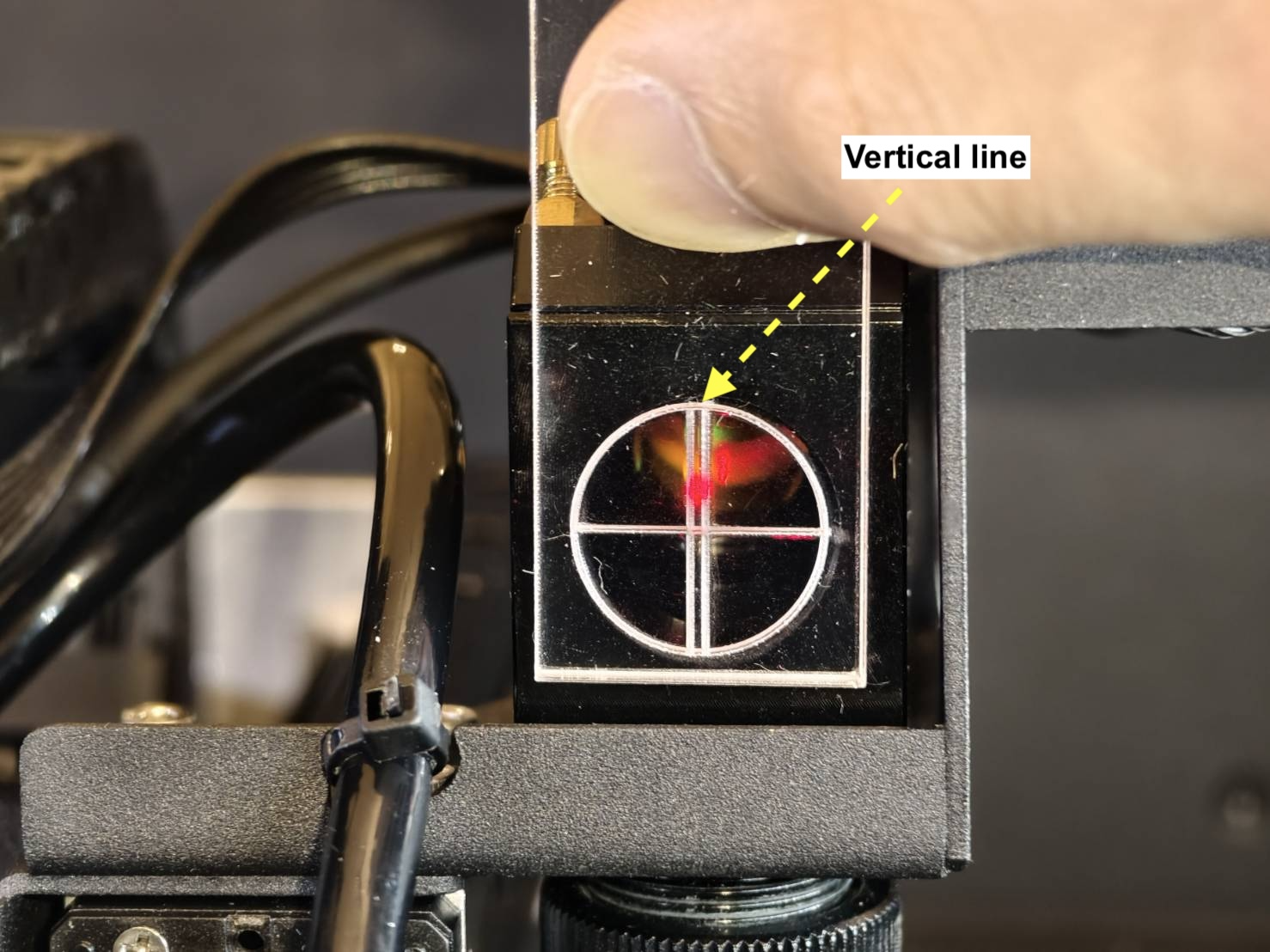

• استخدم الأداة للتحقق من المحاذاة الرأسية.

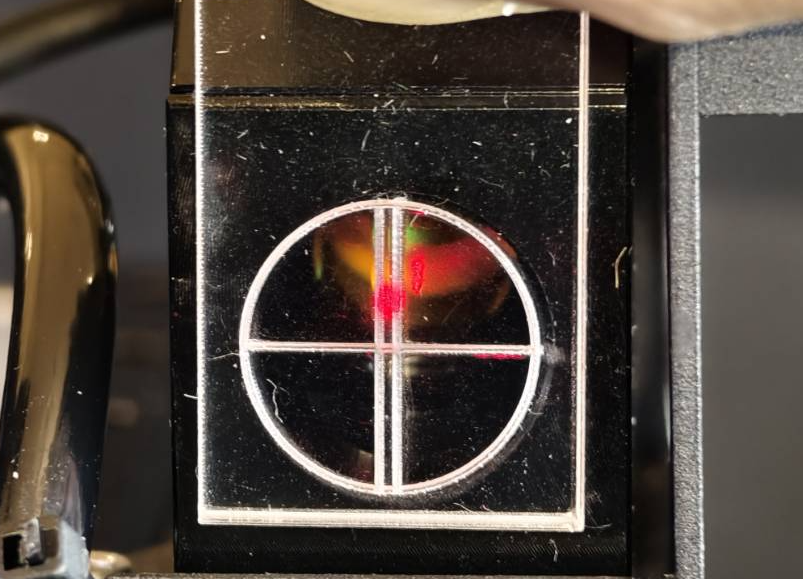

  قم بمحاذاة دائرة أو علامة الأداة مع المدخل، وتحقق من موضع نقطة الليزر الحمراء.

  أكريليك

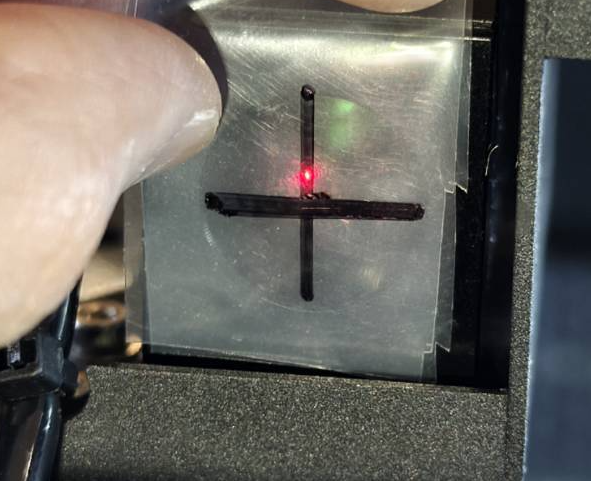

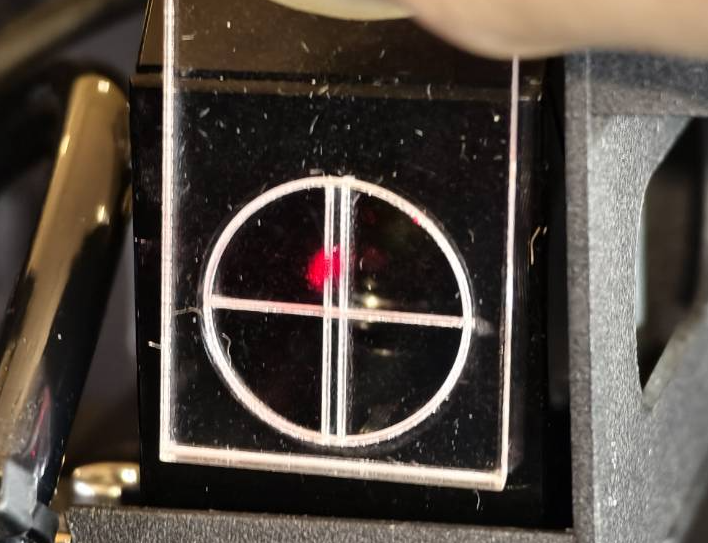

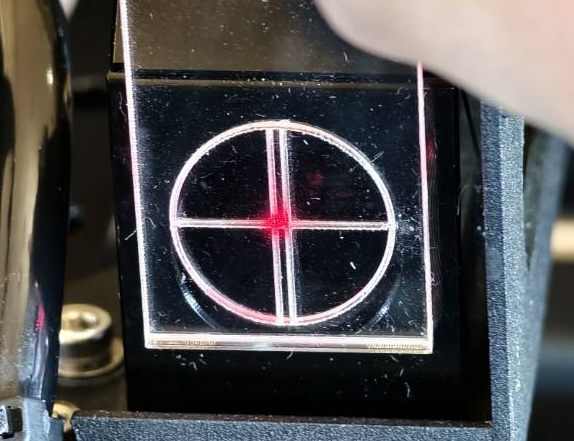

  مثال صحيح		مثال خاطئ

  شريط لاصق

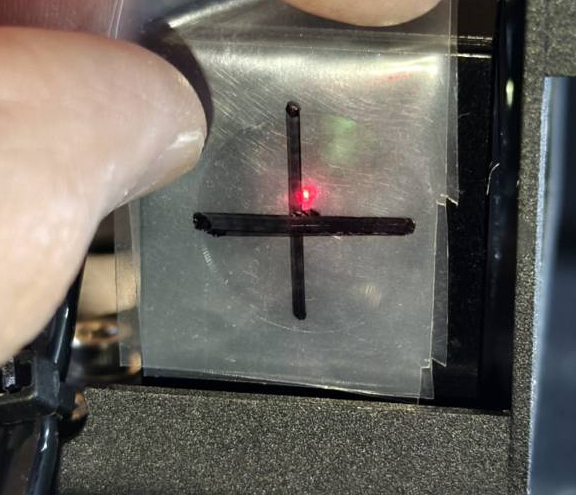

  صحيح - في المركز	غير صحيح - غير متمركز

• النتيجة الصحيحة >> الخطوة 11

• نتيجة سيئة >> الخطوة 10.1

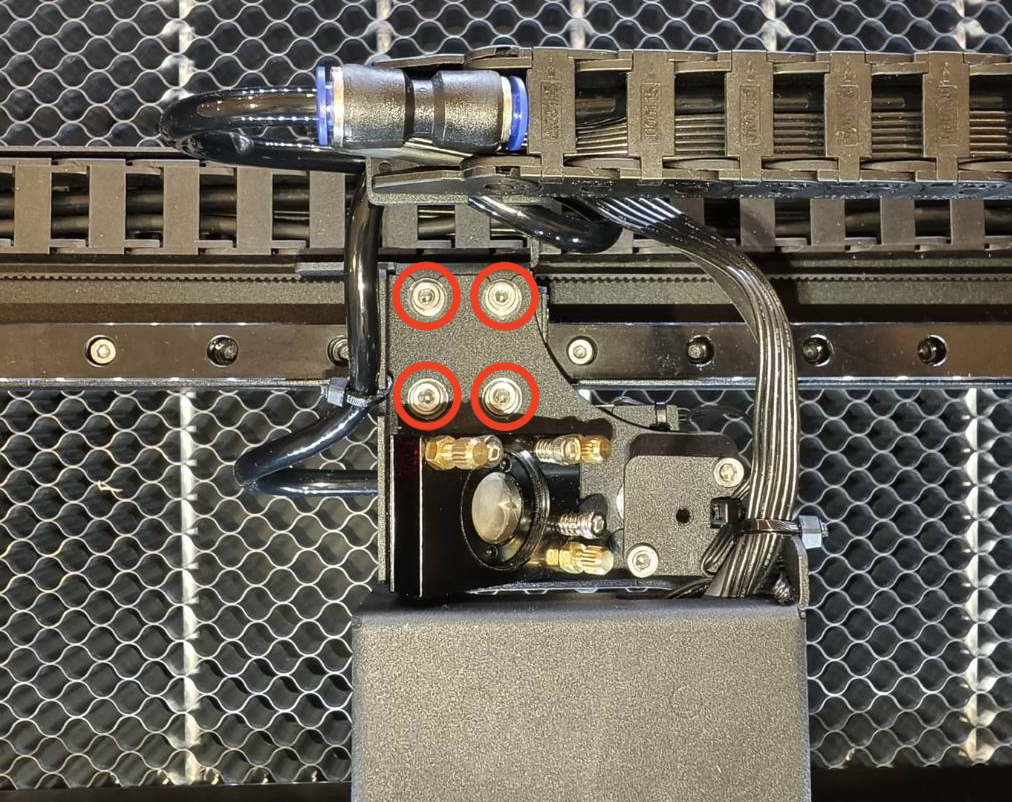

• قم بفك هذه البراغي الأربعة قليلاً؛ لا تقم بإزالتها أو فكها بشكل مفرط.

  • بعد فك البراغي، يمكنك الآن دفع رأس الليزر للداخل أو للخارج.

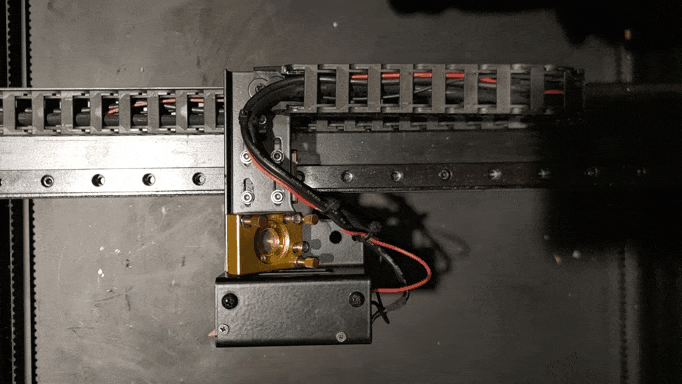

    • الدفع للخارج:

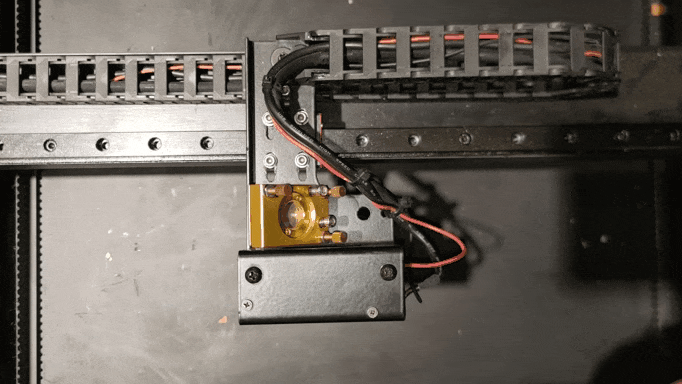

    • الدفع للداخل:



• بعد تحريك رأس الليزر، أعد إحكام ربط البراغي.

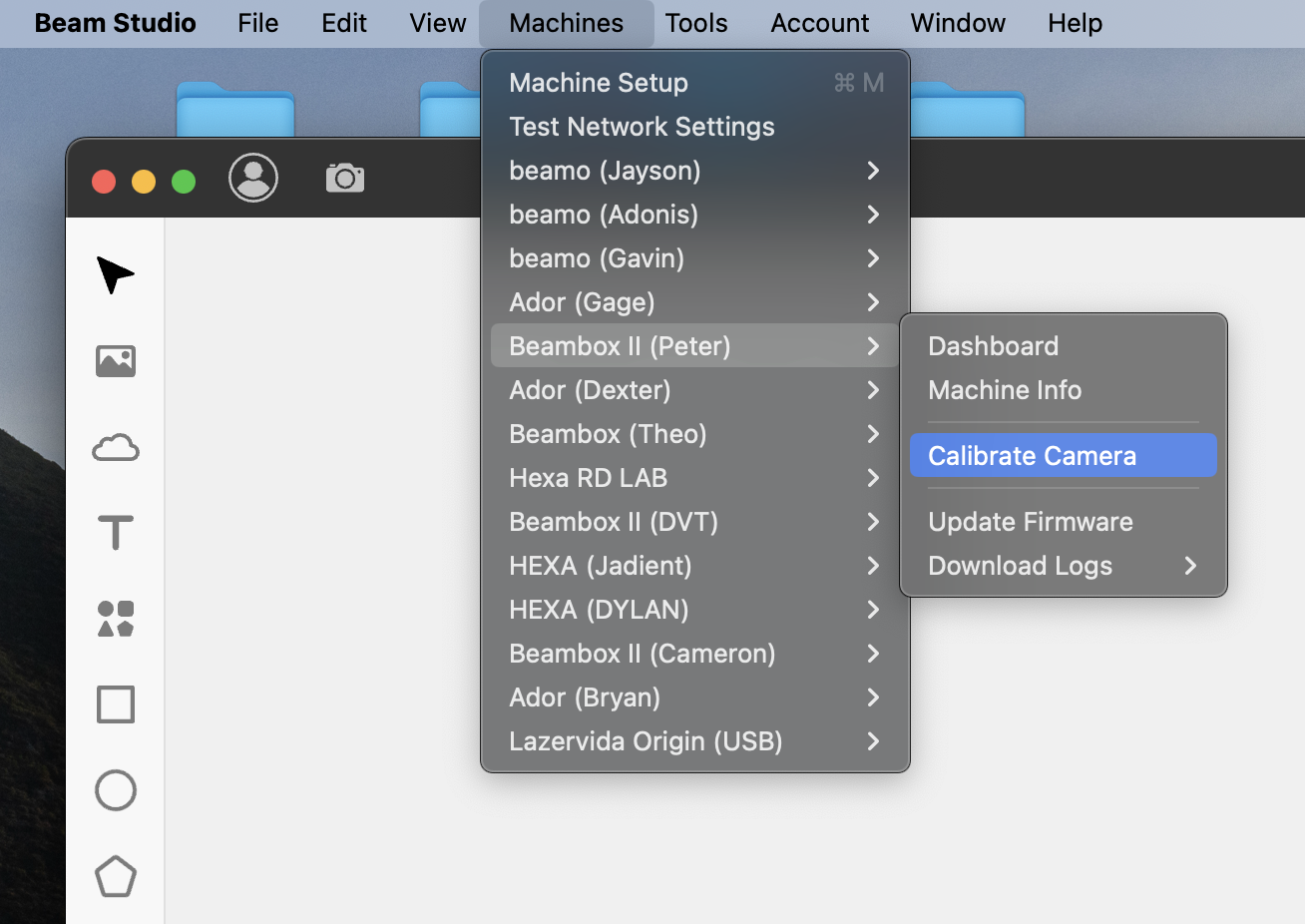

• يرجى إجراء معايرة الكاميرا في Beam Studio.
  (يمكن تنفيذ هذا كخطوة أخيرة بعد إتمام جميع تعديلات المسار البصري.)


• حرّك رأس الليزر إلى الموضع المركزي.

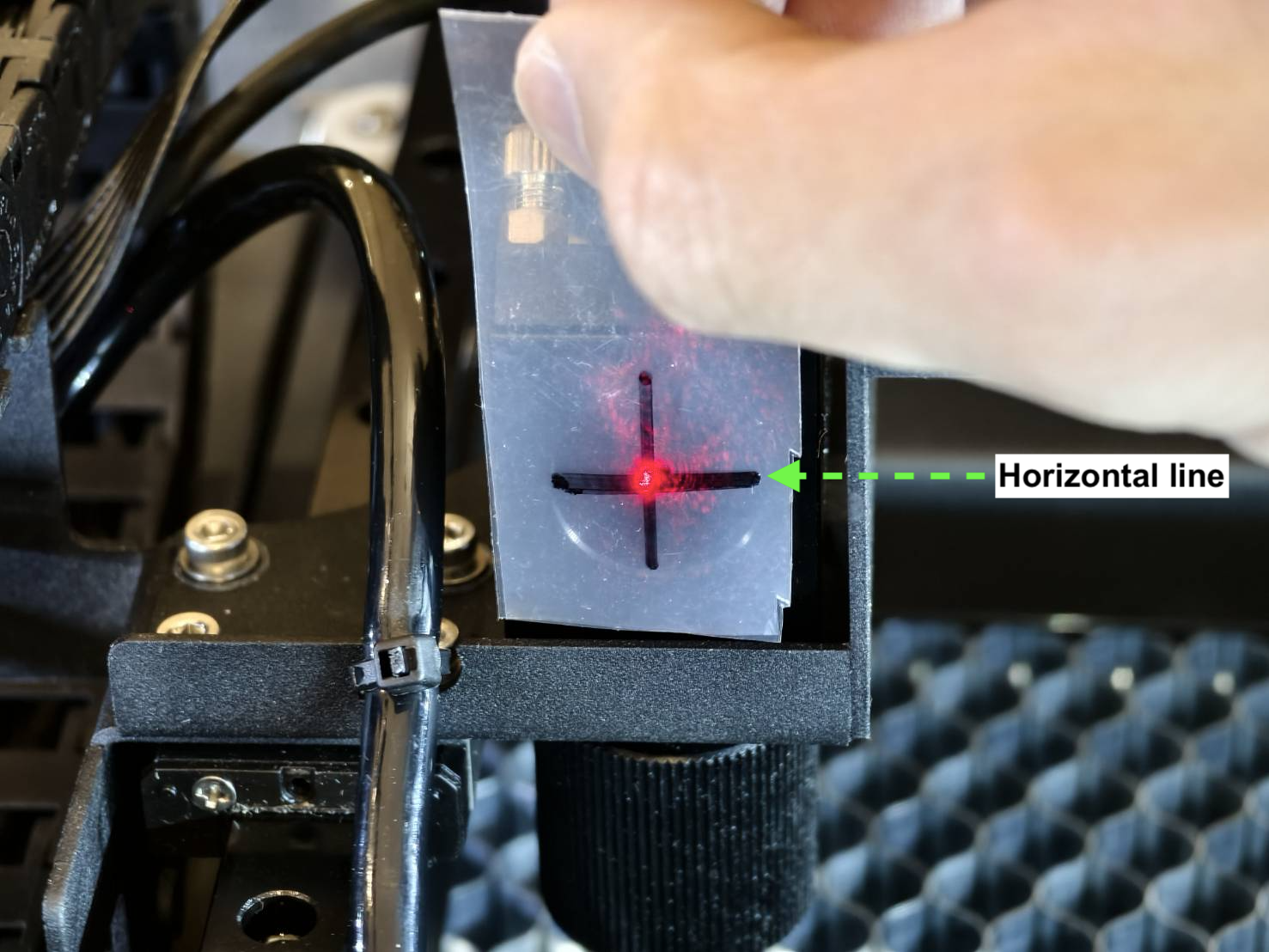

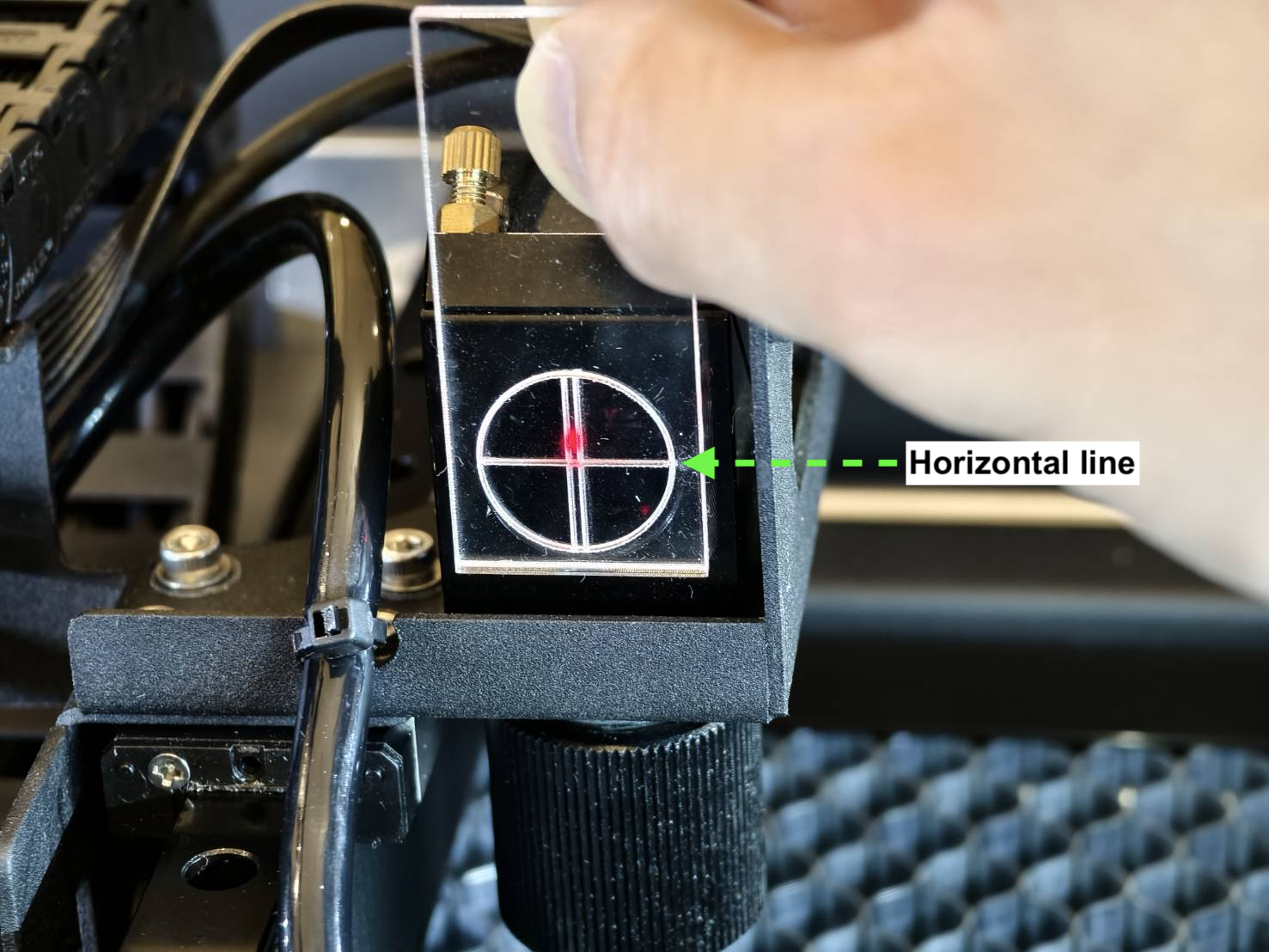

• استخدم الأداة للتحقق من المحاذاة الأفقية.

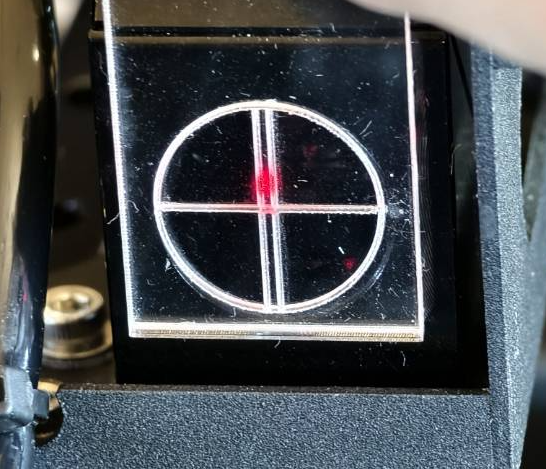

  قم بمحاذاة دائرة أو علامة الأداة مع المدخل، وتحقق من موضع نقطة الليزر الحمراء.

  أكريليك

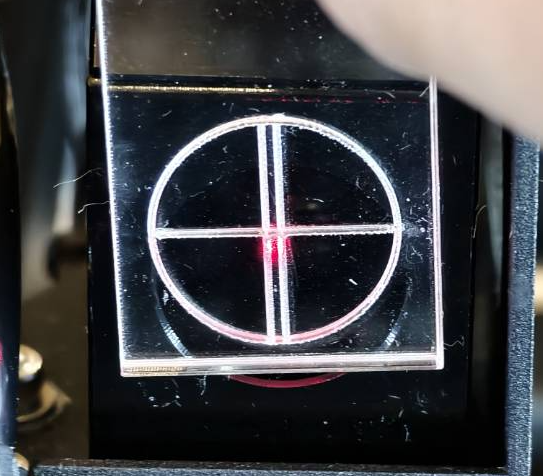

  صحيح - في المركز		مقبول - علوي	سيء - سفلي

  شريط لاصق

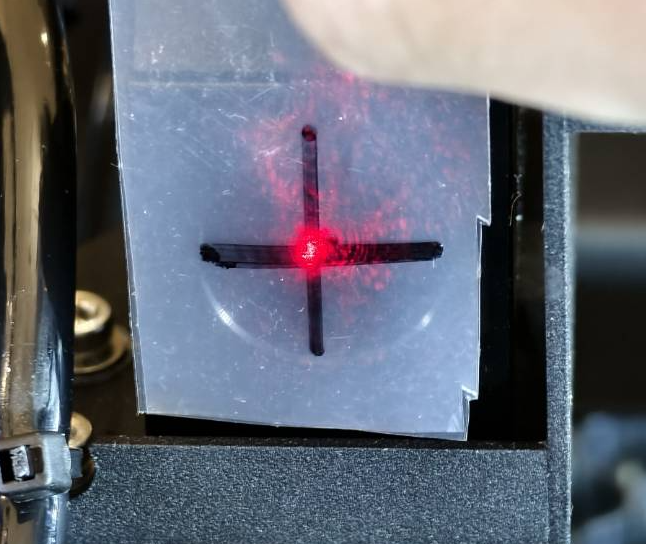

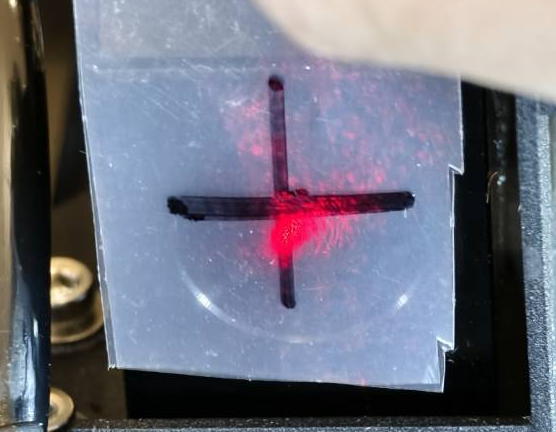

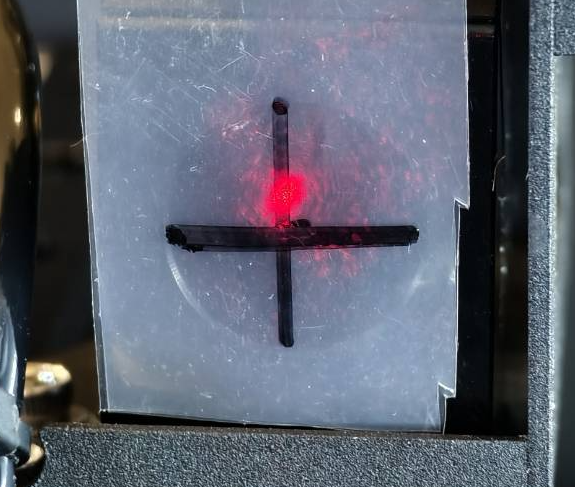

  صحيح - في المركز	مقبول - علوي	سيء - سفلي

• نتيجة جيدة أو مقبولة >> الخطوة 12

• نتيجة سيئة >> اتصل بخدمة العملاء
  • السبب المحتمل: زاوية شعاع الليزر منحرفة بشكل مفرط وتحتاج إلى تعديل نحو الأعلى أو استبدال.

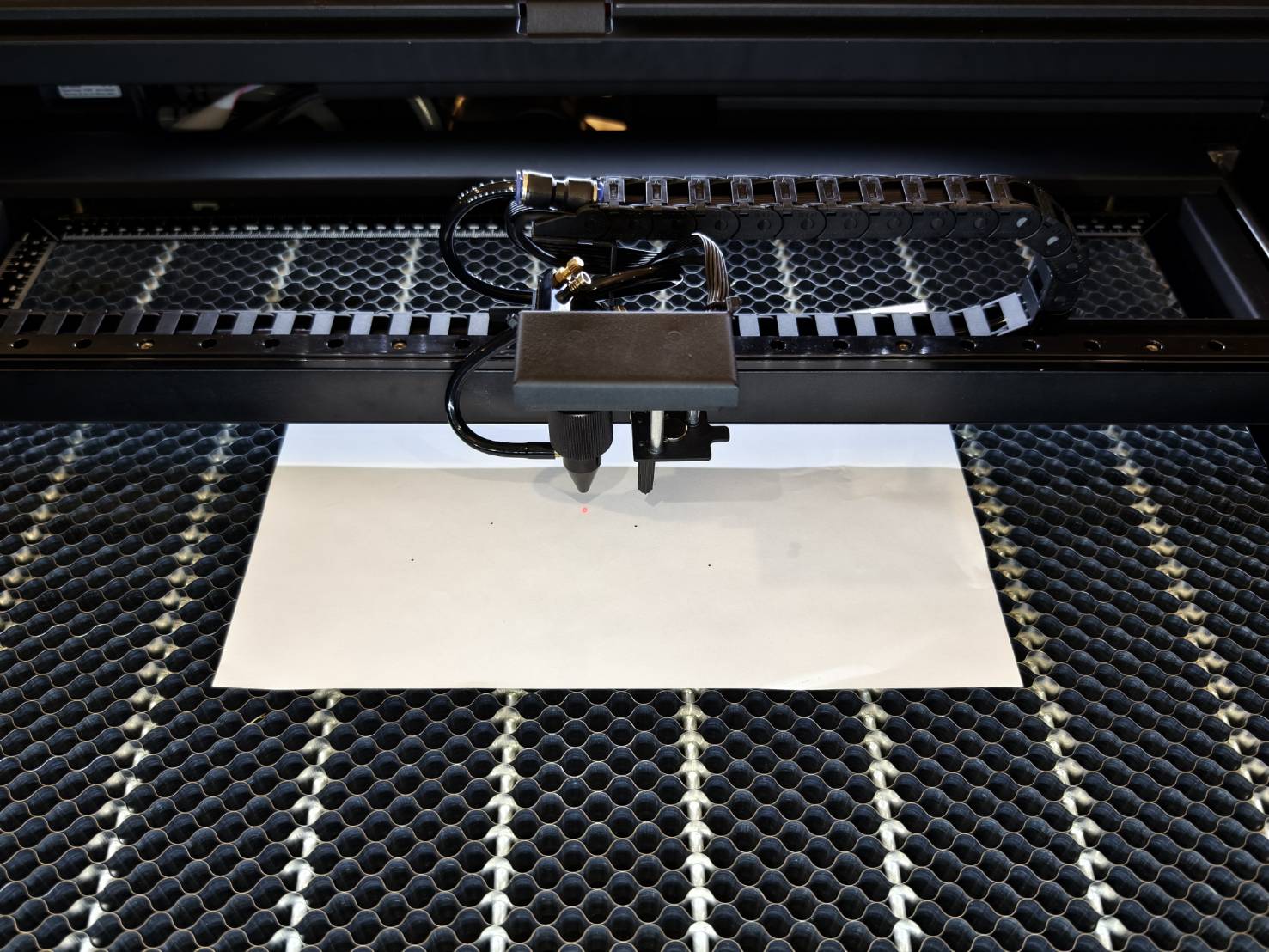

• حرّك رأس الليزر إلى وسط منصة العمل وضع قطعة ورق تحت طرف الفوهة.
  اضبط ارتفاع منصة العمل بحيث تكون المسافة بين الورق وطرف الفوهة حوالي 5mm إلى 10mm.

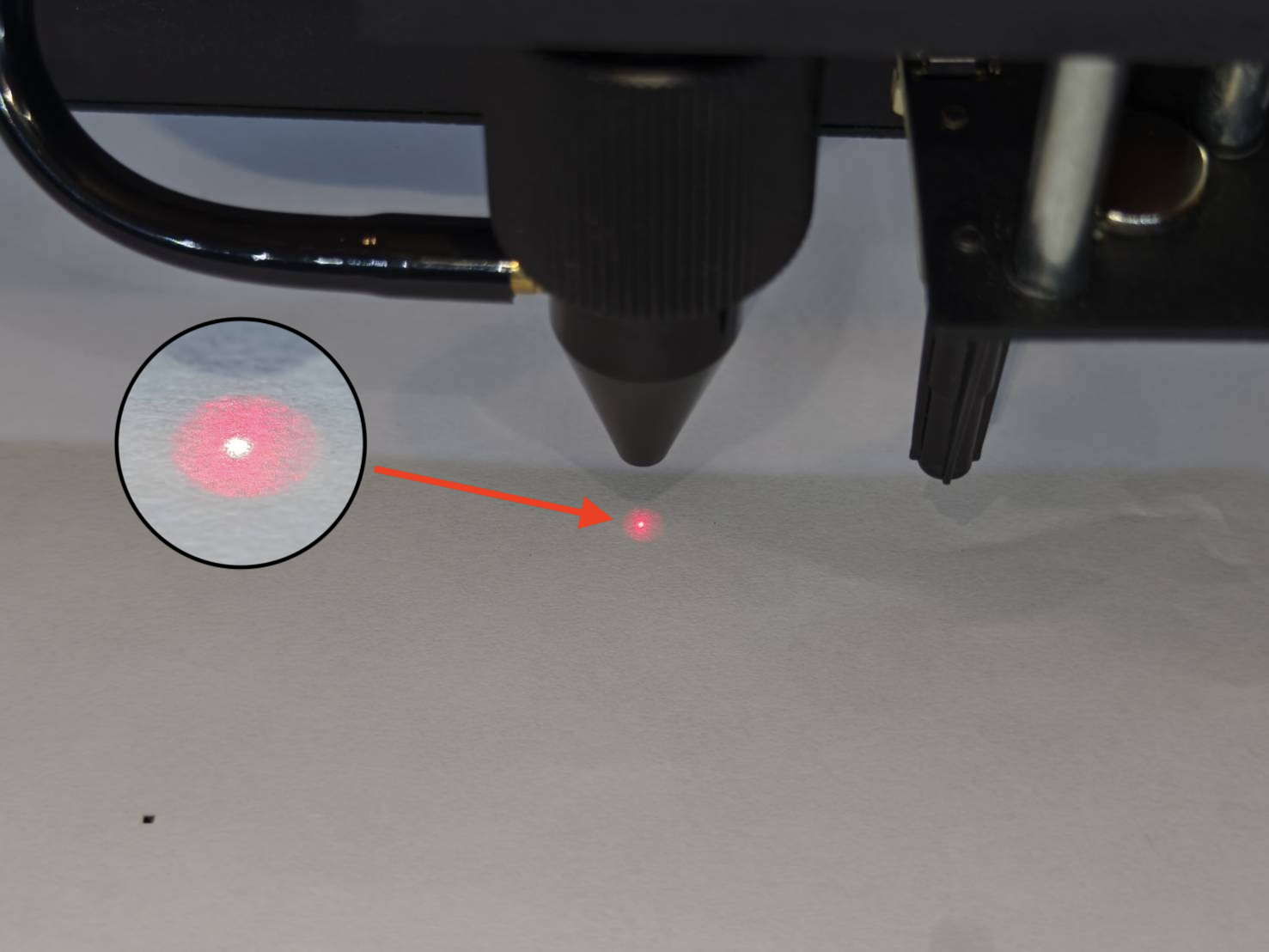

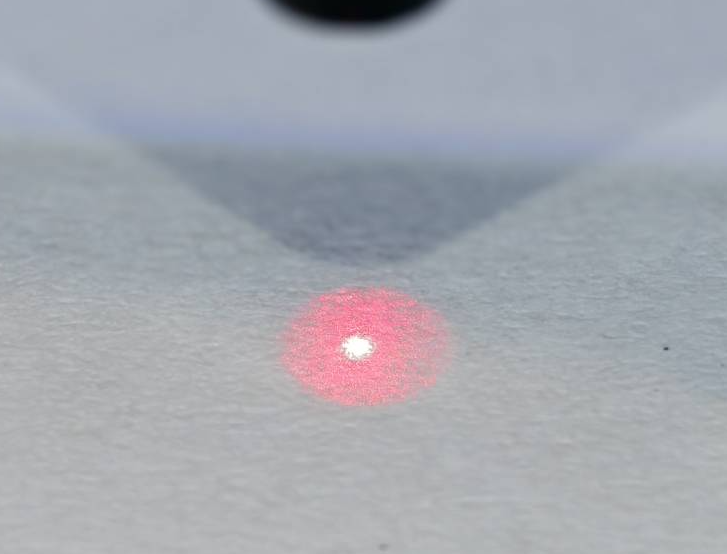

• تحقق من إمكانية رؤية نقطة ليزر حمراء مركّزة أو ضوء أحمر كما هو موضح في الصورة أدناه.

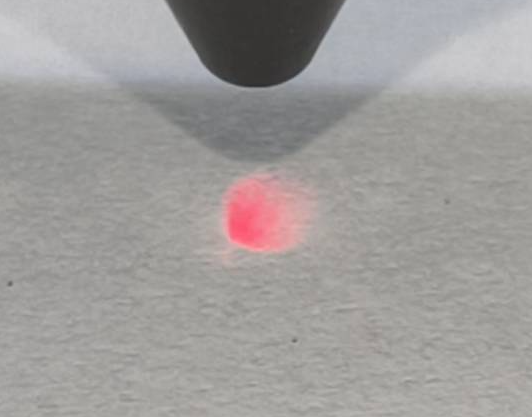

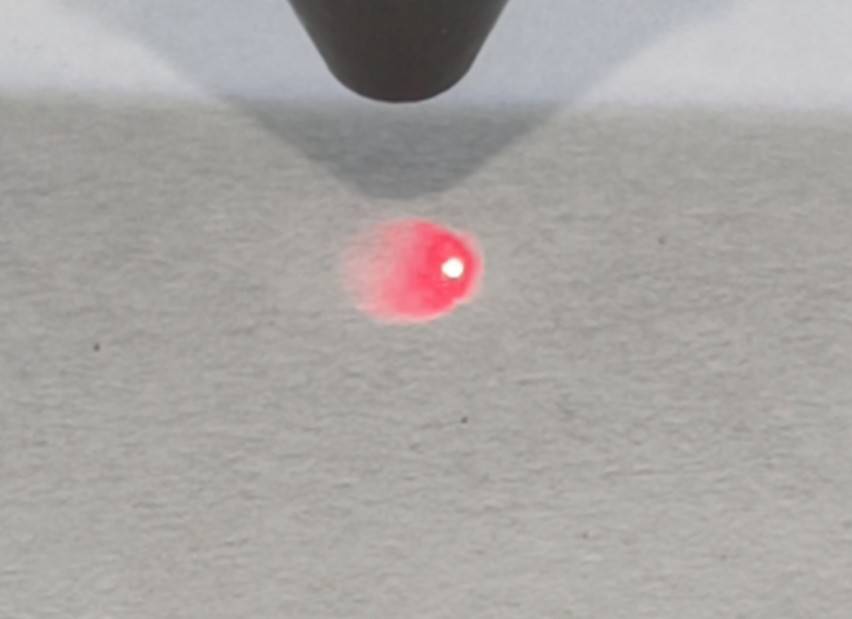

  نتيجة جيدة - متمركزة	نتيجة سيئة - لا توجد نقطة	نتيجة سيئة - غير متمركزة

• النتيجة الصحيحة >> الخطوة 13

• نتيجة سيئة >> الخطوة 12.1

• ستعلمك هذه الخطوة كيفية ضبط البراغي على المرآة الثالثة من أجل تصحيح المسار البصري العمودي من المرآة الثالثة إلى منصة العمل. صحح مسار الشعاع العمودي عن طريق ضبط البراغي على المرآة الثالثة.

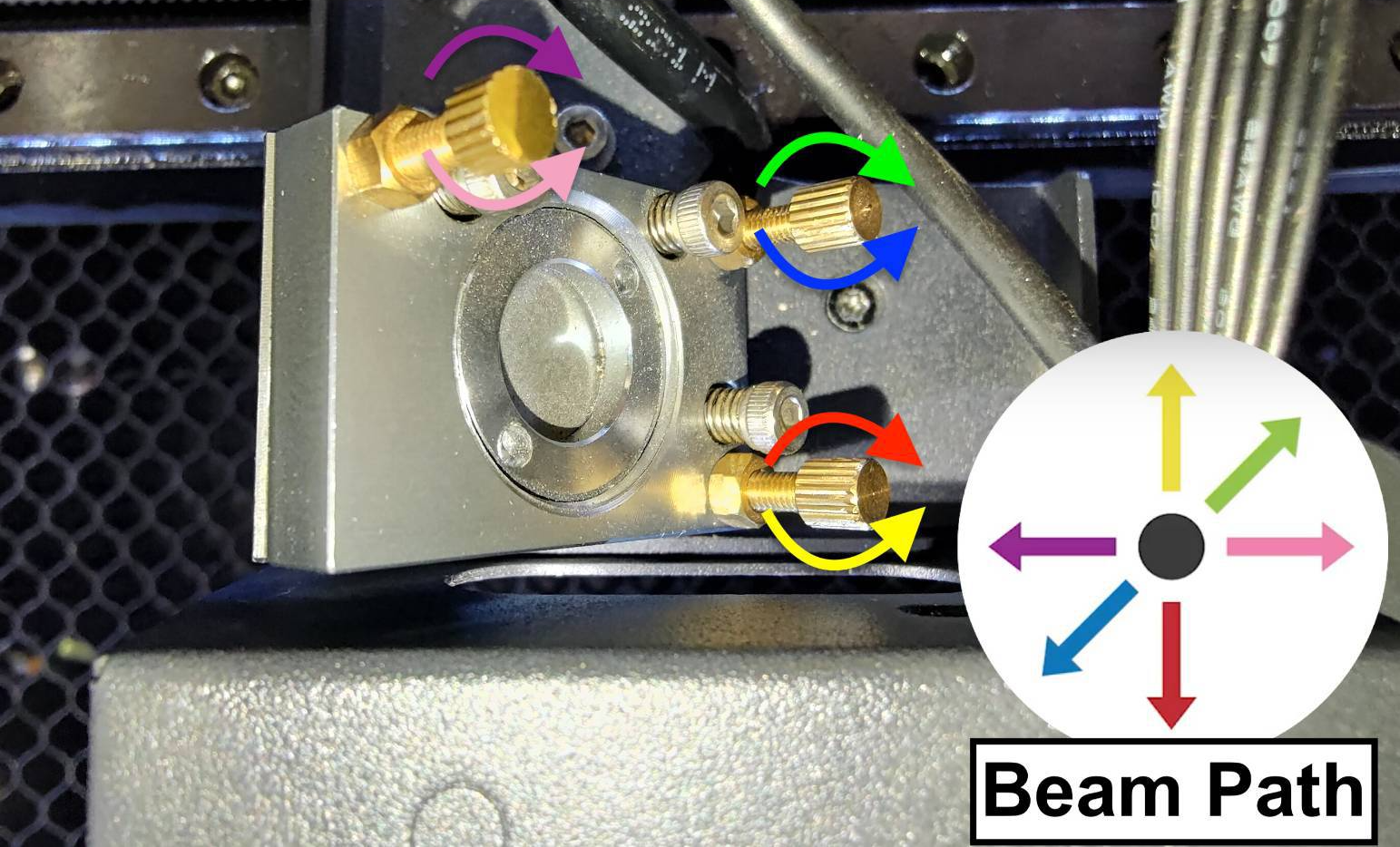

  هناك ثلاثة براغي على المرآة الثالثة؛ تدويرها في اتجاه عقارب الساعة أو عكس اتجاه عقارب الساعة سيغير مسار الشعاع العمودي، مما يعني أن موضع النقطة الصغيرة على الشريط سيتغير.


• يرجى تعلم كيفية فك الصواميل بشكل صحيح.

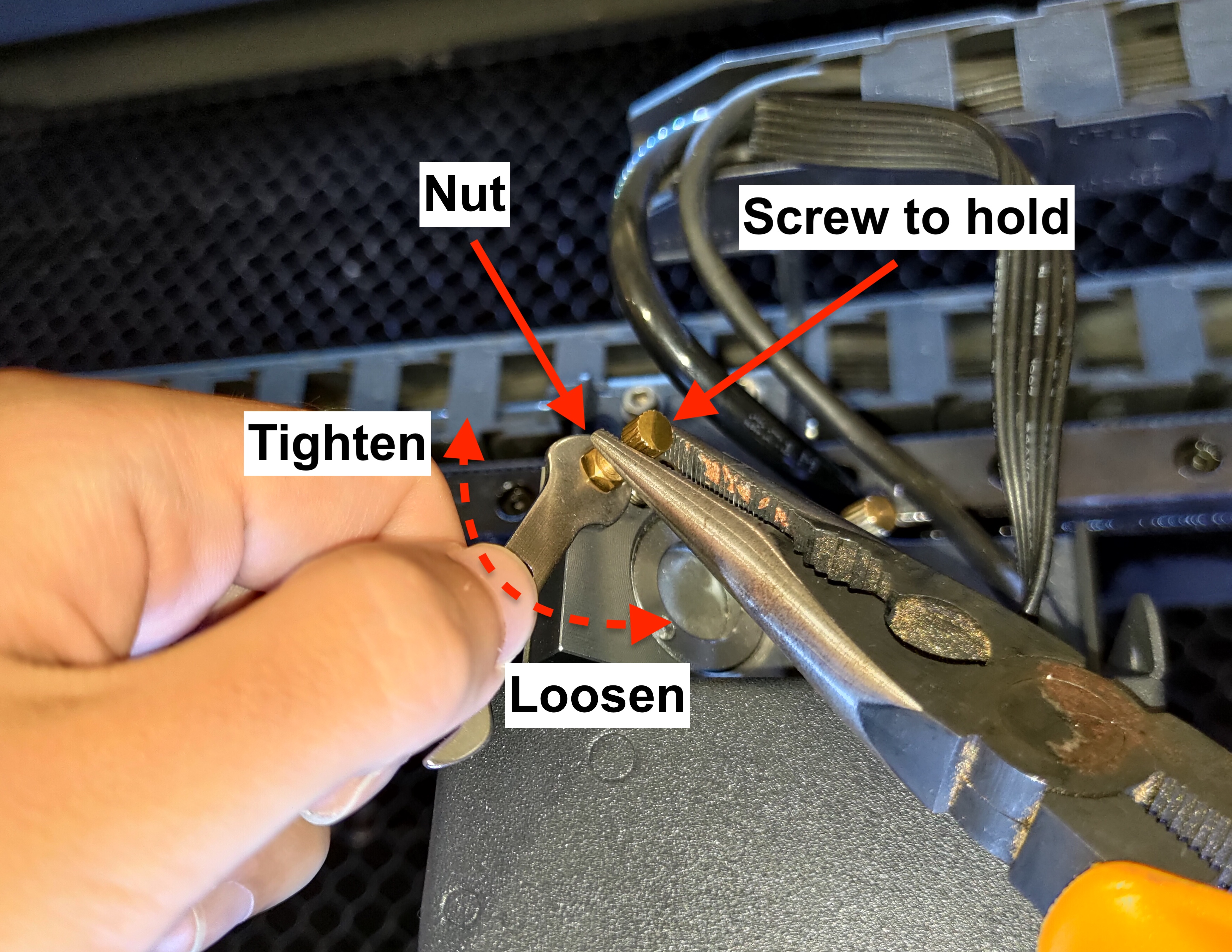

  استخدم الكماشة للإمساك بالبرغي، ثم استخدم مفتاح ربط ذو طرفين للدوران عكس اتجاه عقارب الساعة لفك الصامولة.

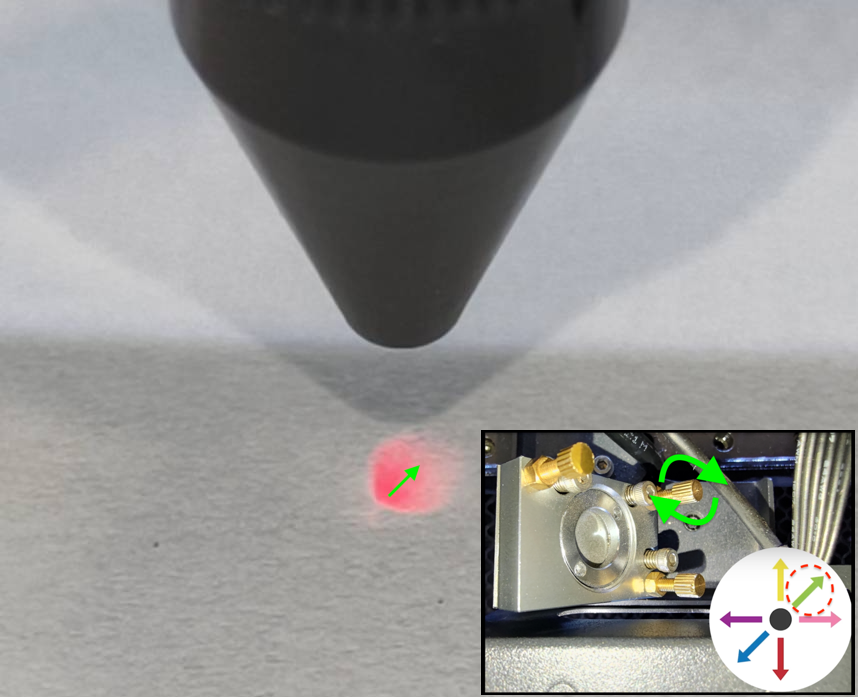

• كيف تحدد موضع نقطة الليزر؟
  إذا لم تتمكن من رؤية النقطة المركزة، يمكنك ملاحظة الضوء الأحمر. المنطقة ذات الضوء الأقوى هي موضع نقطة الليزر.

  مثال

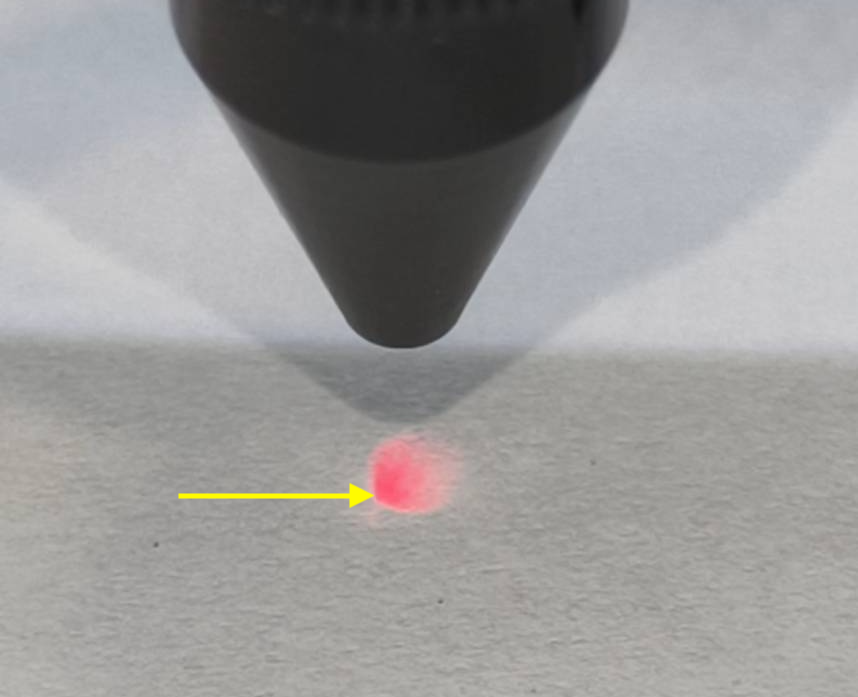

  كما هو موضح في الصورة، يشير الضوء الأقوى إلى أن نقطة الليزر يجب أن تكون في الأسفل الأيسر.

  لنقل نقطة الليزر إلى المنتصف، تحتاج إلى التحرك لأعلى ولليمين، لذلك نوصي بتدوير البرغي العلوي الأيمن في اتجاه عقارب الساعة.

  عرض توضيحي

• بعد ضبط البراغي، يرجى إحكام الربط الصامولة عن طريق تدويرها في اتجاه عقارب الساعة.


• اكتملت المعايرة، لا توجد مشكلة >> الخطوة 13

• مهما حاولت الضبط، لا تظهر نقطة الليزر أو لا يمكن توسيطها >>
  • استخدم الرابط للضبط المتقدم.
    >> ضبط المسار البصري المتقدم
  • بعد الضبط المتقدم، ارجع إلى الخطوة 12.1 لمحاولة ضبط النقطة الحمراء.

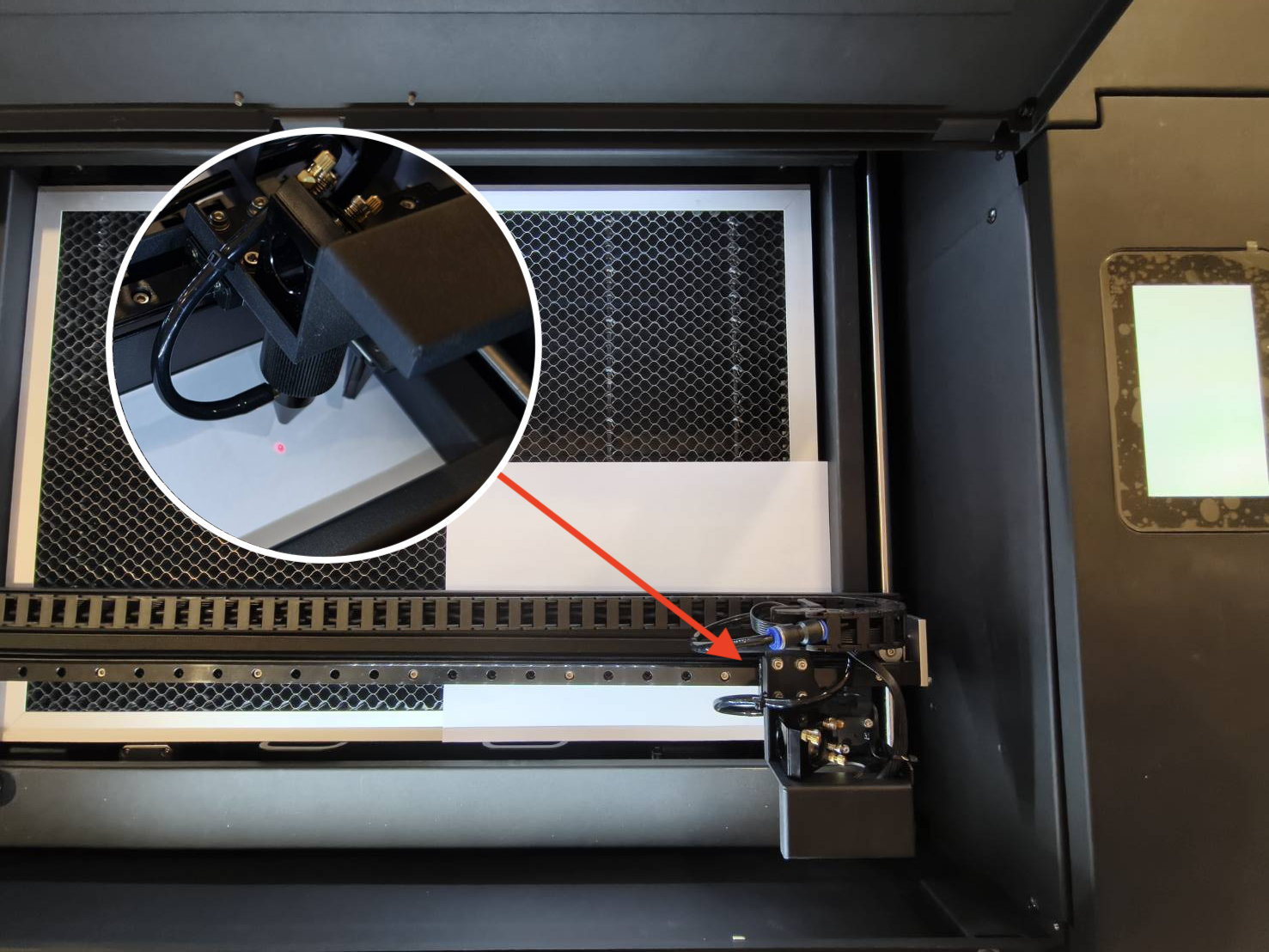

• حرك رأس الليزر إلى الزاوية اليمنى السفلى من منصة العمل، وضع قطعة من الورق تحت طرف الفوهة.
  اضبط ارتفاع منصة العمل بحيث تكون المسافة بين الورق وطرف الفوهة حوالي 5mm إلى 10mm.



• تحقق من إمكانية رؤية نقطة ليزر حمراء مركّزة أو ضوء أحمر كما هو موضح في الصورة أدناه.


  نتيجة جيدة - متمركزة	نتيجة سيئة - لا توجد نقطة	نتيجة سيئة - غير متمركزة

• النتيجة الصحيحة >> الخطوة 14

• نتيجة سيئة >> الخطوة 13.1

• ستعلمك هذه الخطوة كيفية ضبط البراغي على المرآة الثالثة من أجل تصحيح المسار البصري العمودي من المرآة الثالثة إلى منصة العمل. صحح مسار الشعاع العمودي عن طريق ضبط البراغي على المرآة الثالثة.
  هناك ثلاثة براغي على المرآة الثالثة؛ تدويرها في اتجاه عقارب الساعة أو عكس اتجاه عقارب الساعة سيغير مسار الشعاع العمودي، مما يعني أن موضع النقطة الصغيرة على الشريط سيتغير.


• يرجى تعلم كيفية فك الصواميل بشكل صحيح.
  استخدم الكماشة للإمساك بالبرغي، ثم استخدم مفتاح ربط ذو طرفين للدوران عكس اتجاه عقارب الساعة لفك الصامولة.


• كيف تحدد موضع نقطة الليزر؟
  إذا لم تتمكن من رؤية النقطة المركزة، يمكنك ملاحظة الضوء الأحمر. المنطقة ذات الضوء الأقوى هي موضع نقطة الليزر.

  مثال

  كما هو موضح في الصورة، يشير الضوء الأقوى إلى أن نقطة الليزر يجب أن تكون في الأسفل الأيسر.

  لنقل نقطة الليزر إلى المنتصف، تحتاج إلى التحرك لأعلى ولليمين، لذلك نوصي بتدوير البرغي العلوي الأيمن في اتجاه عقارب الساعة.

  عرض توضيحي

• بعد ضبط البراغي، يرجى إحكام الربط الصامولة عن طريق تدويرها في اتجاه عقارب الساعة.



• اكتملت المعايرة، لا توجد مشكلة >> الخطوة 14

• مهما حاولت الضبط، لا تظهر نقطة الليزر أو لا يمكن توسيطها >>
  • ارجع إلى الخطوة 12.1 وتأكد من أن نقطة الليزر في مركز منصة العمل تماماً.
  • بعد الضبط، انتقل مباشرة إلى الخطوة 14.

• ضع قطعة من الشريط اللاصق أحادي الطبقة على طرف الفوهة، حرك رأس الليزر إلى مركز منصة العمل، أغلق غطاء الباب، وأطلق نبضة واحدة.




• عرض توضيحي

• أزل الشريط اللاصق وتحقق من أن نقطة الليزر دائرية.
  • مثال جيد - في المركز ودائرية:
  •

  • مثال مقبول - دائري لكن منحرف قليلاً عن المركز:

  • مثال سيء - غير دائري:




• نتيجة جيدة أو مقبولة >> الخطوة 15

• نتيجة سيئة >> الخطوة 14.1

• لا توجد علامة حرق على الإطلاق >> ضبط المسار البصري المتقدم
  • بعد الضبط المتقدم، ارجع إلى الخطوة 14 للتحقق من بقعة الليزر مرة أخرى.

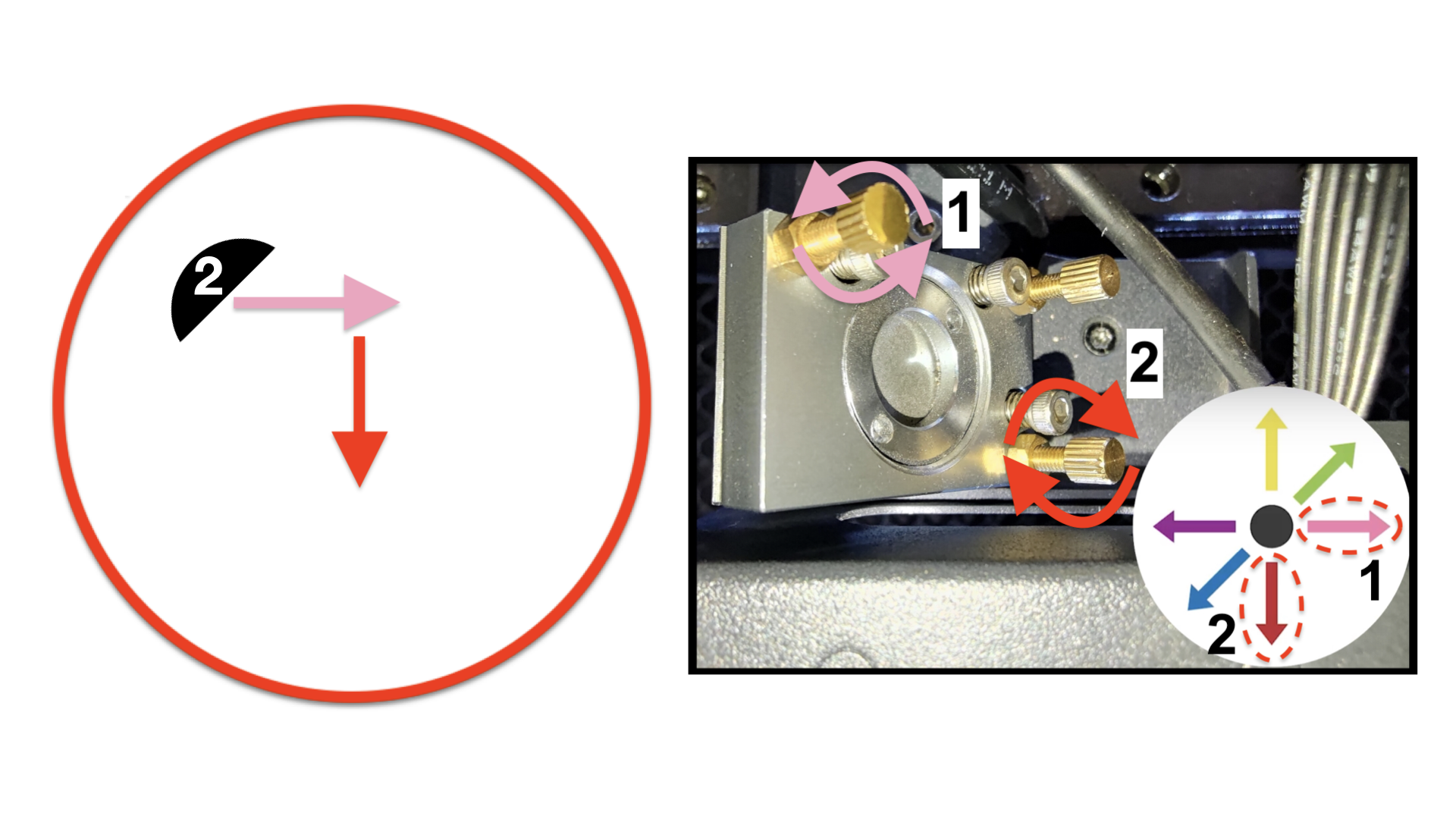

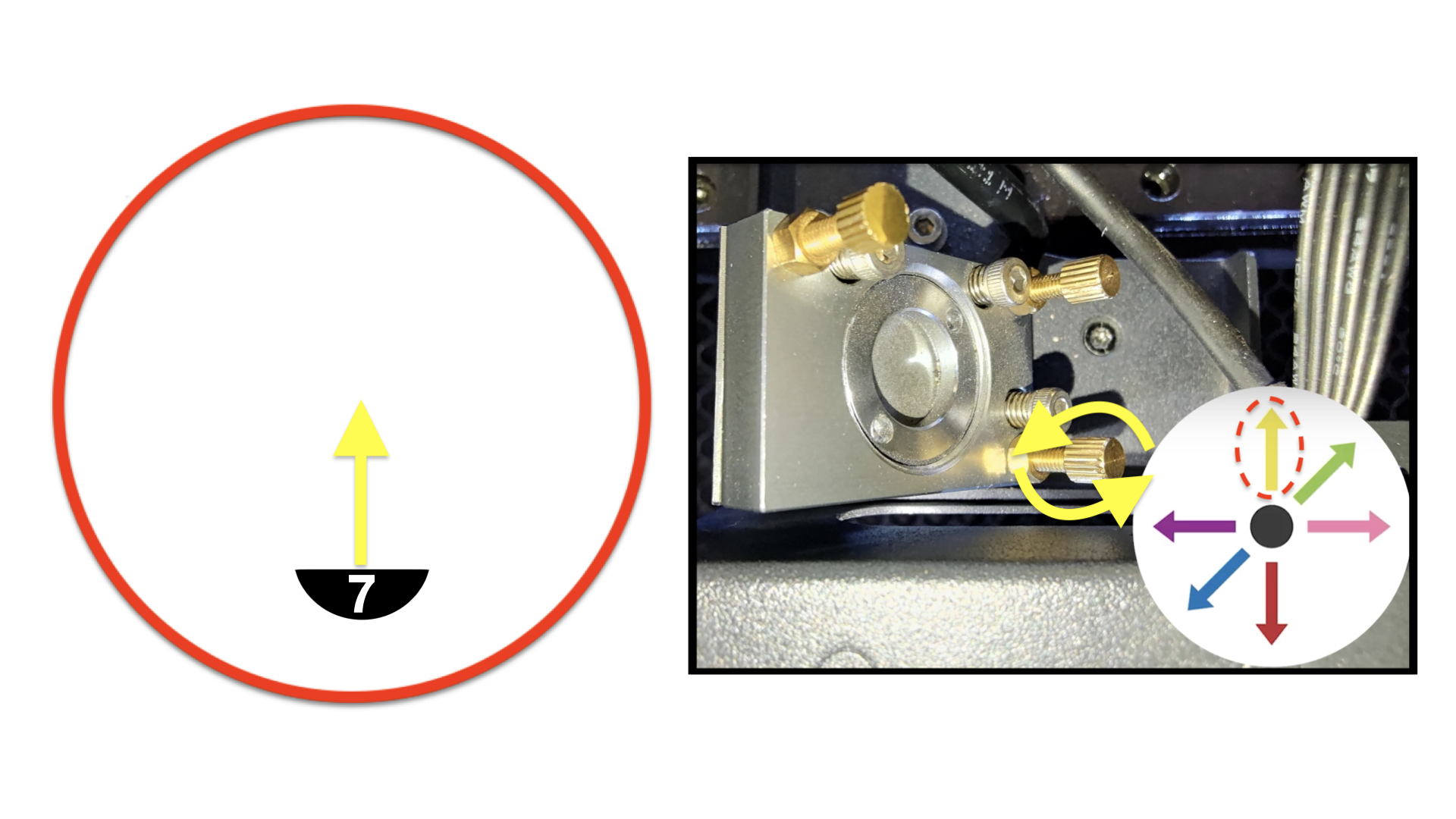

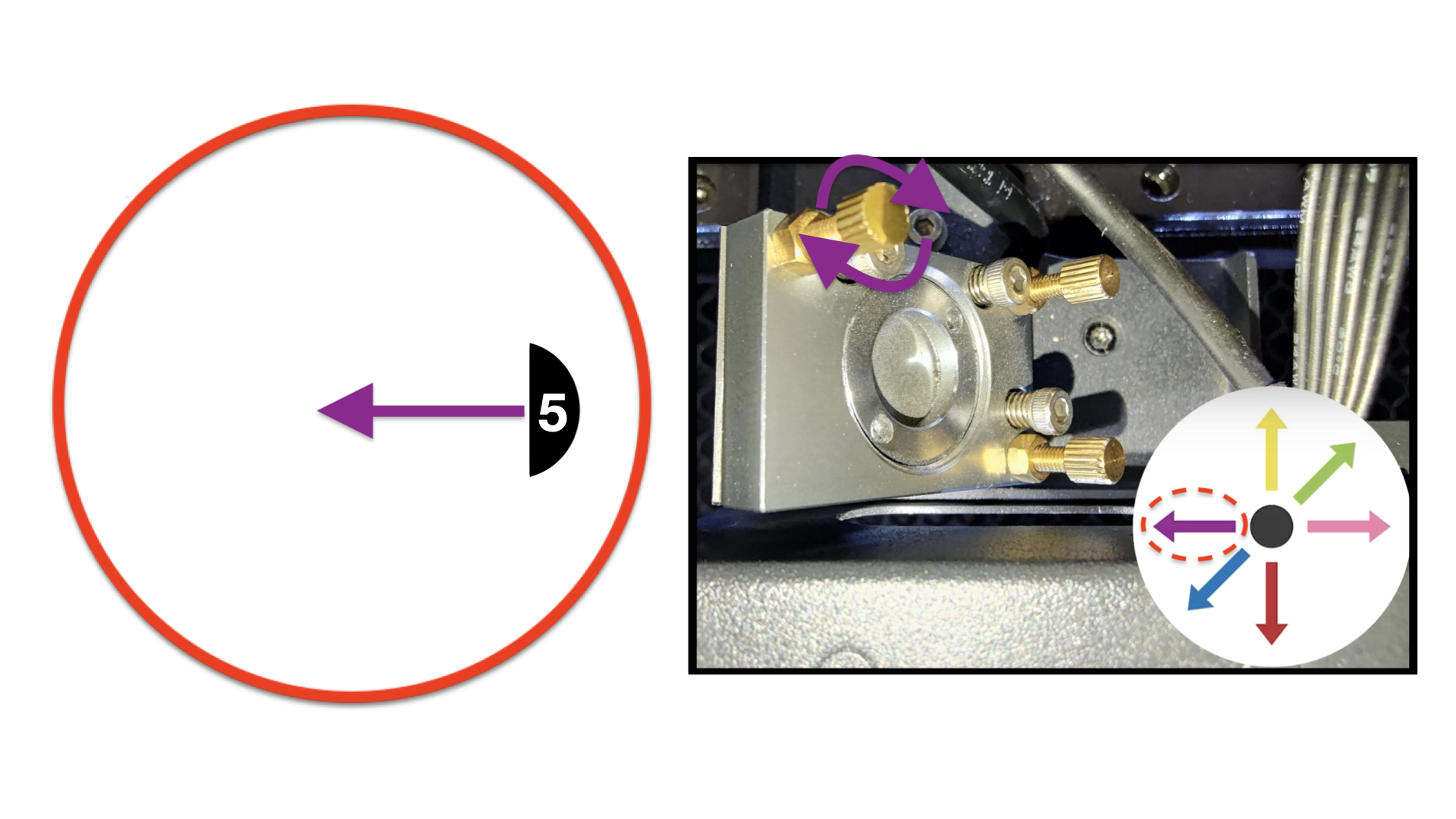

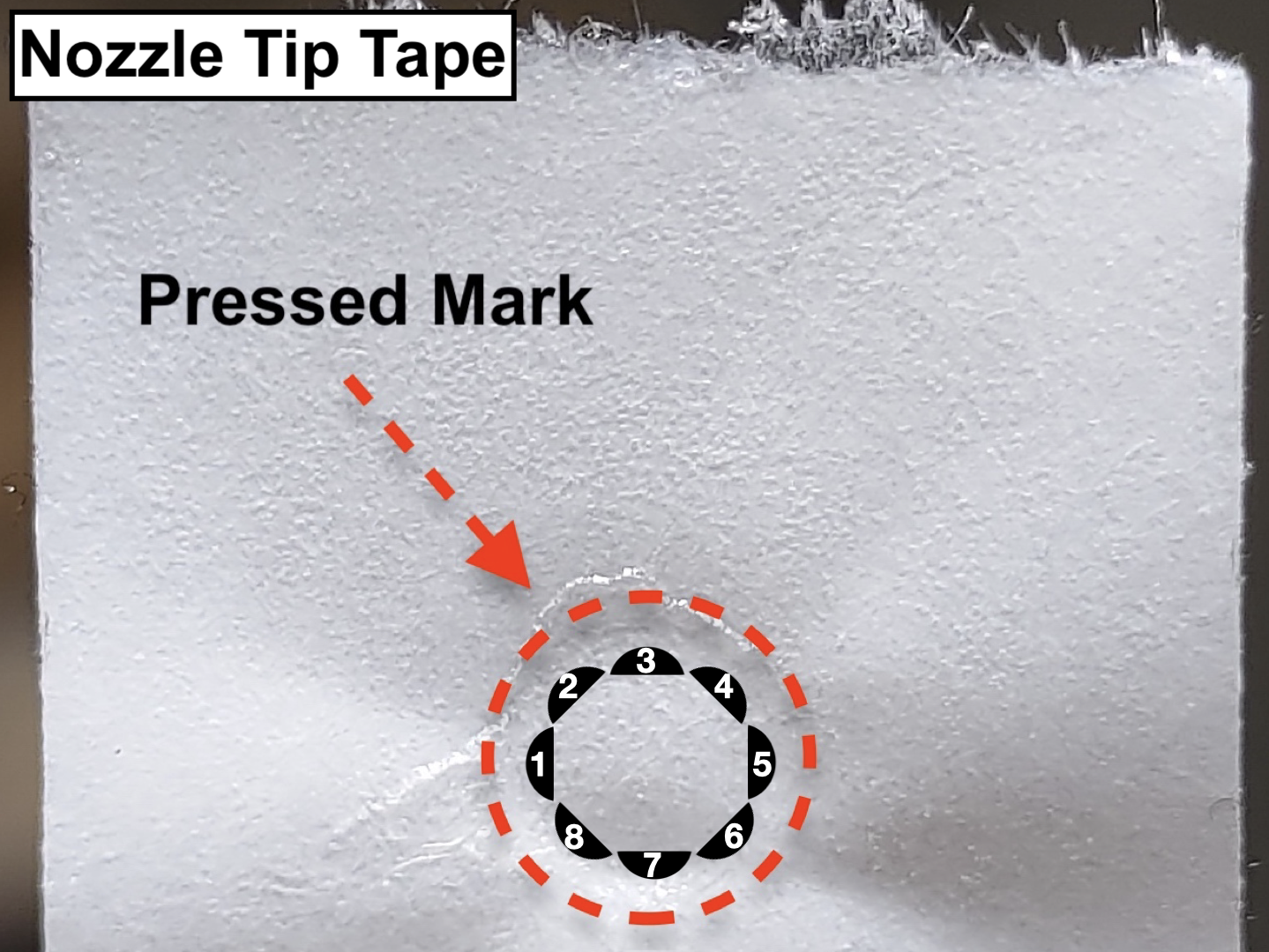

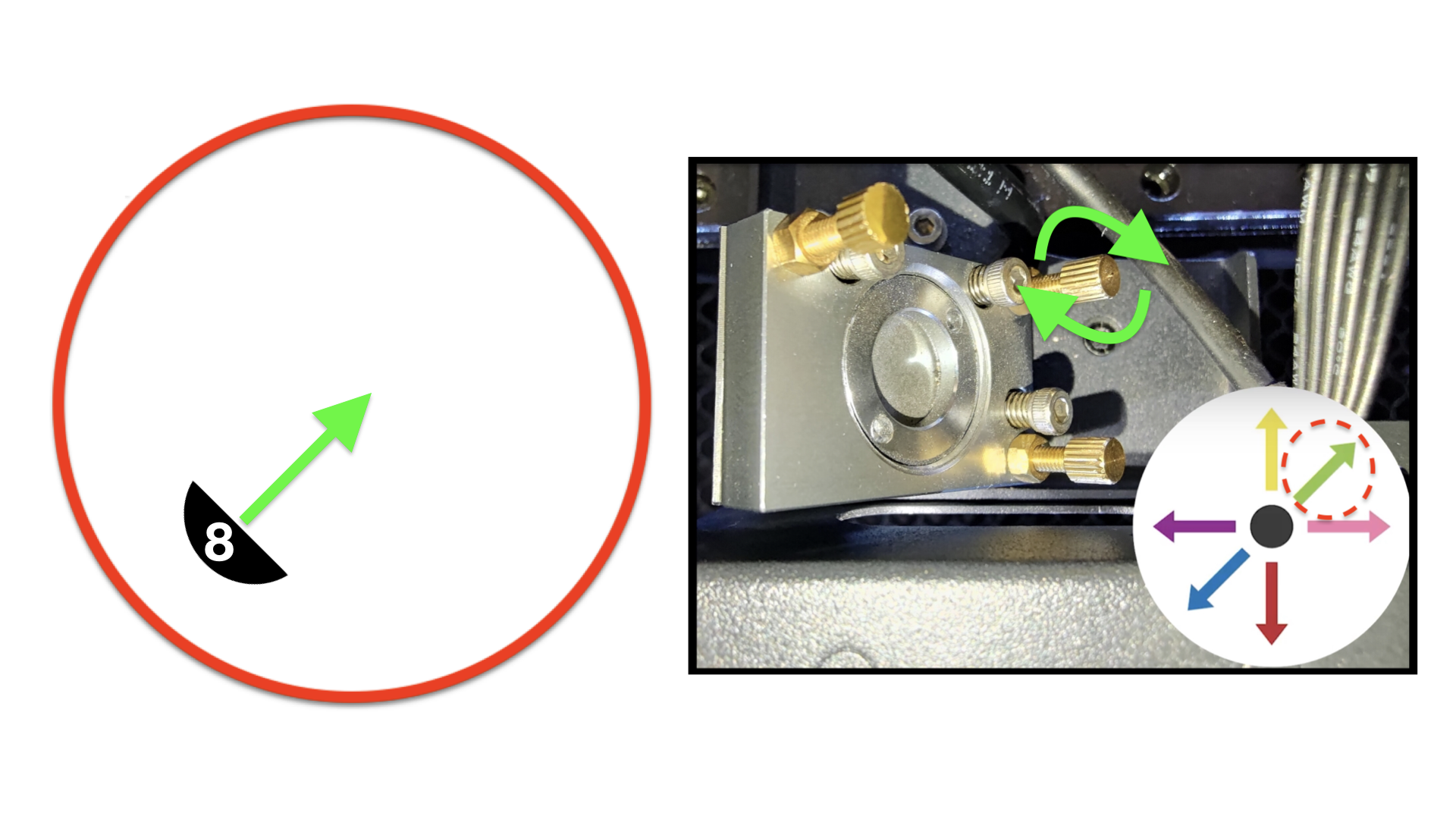

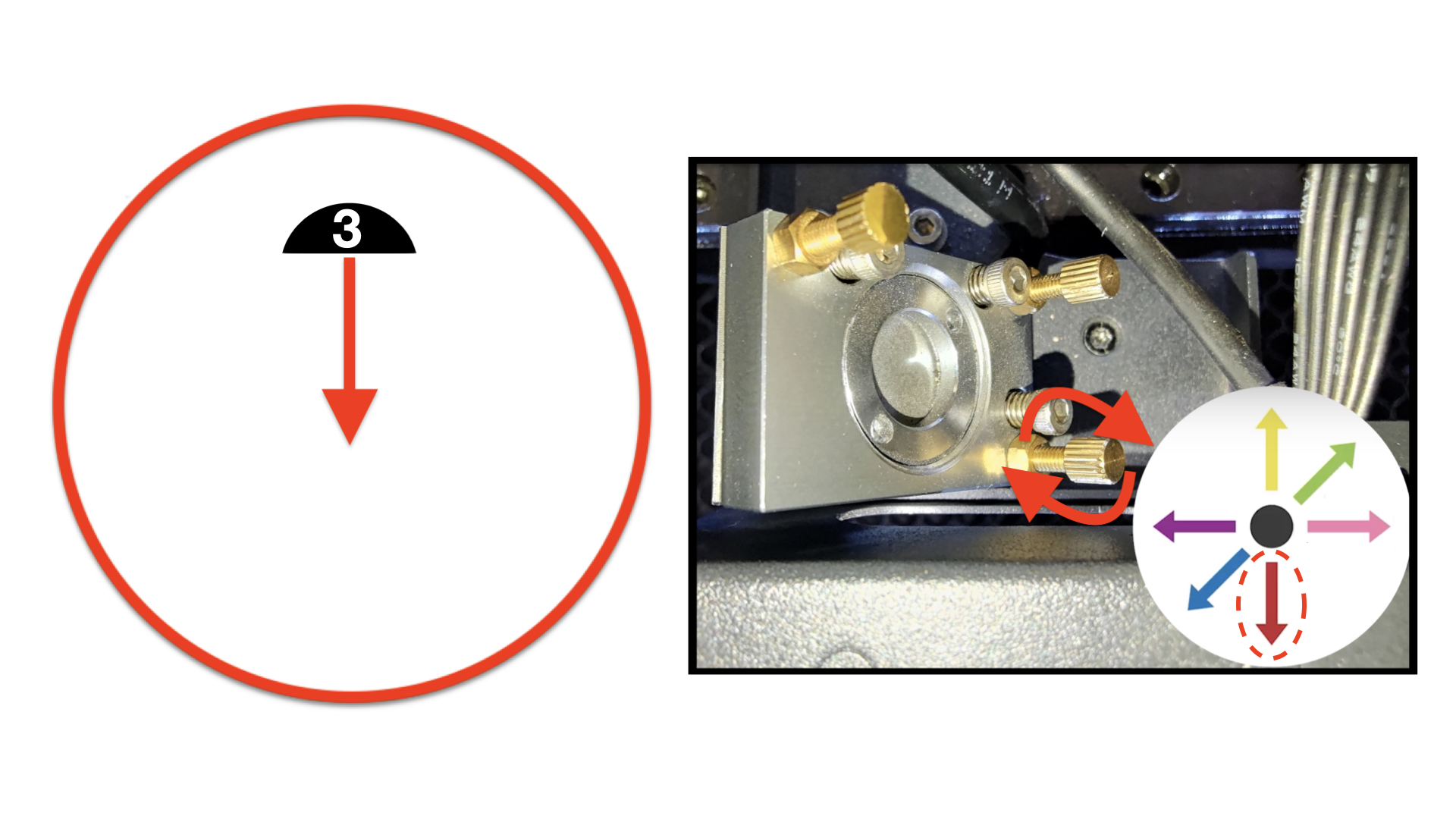

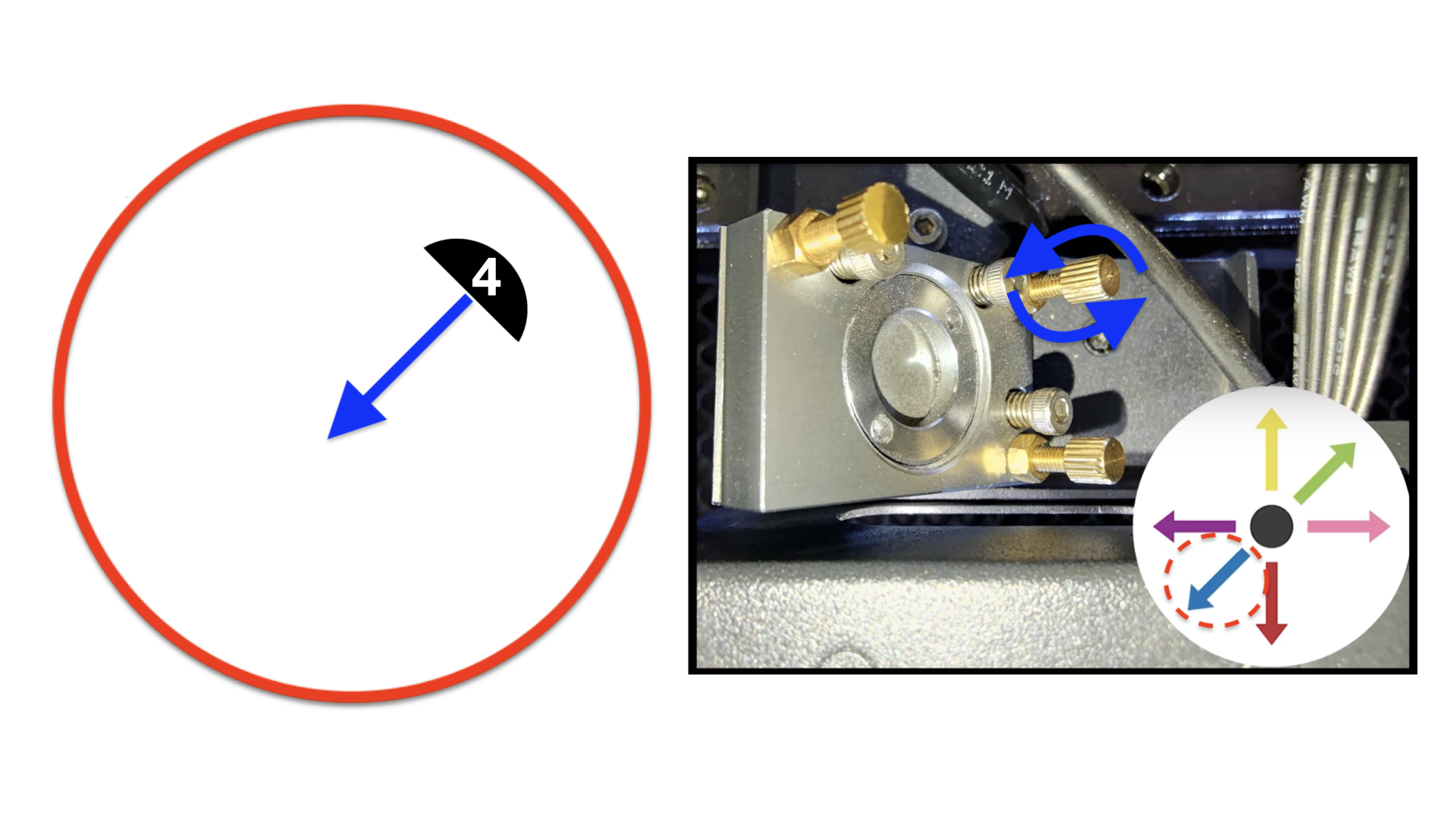

• حدد موضع البقعة العمودية وابحث عن البراغي والاتجاهات المقابلة للضبط. أولاً، يجب أن تفهم المنطقة الكاملة التي يمكن للبقعة التحرك ضمنها.

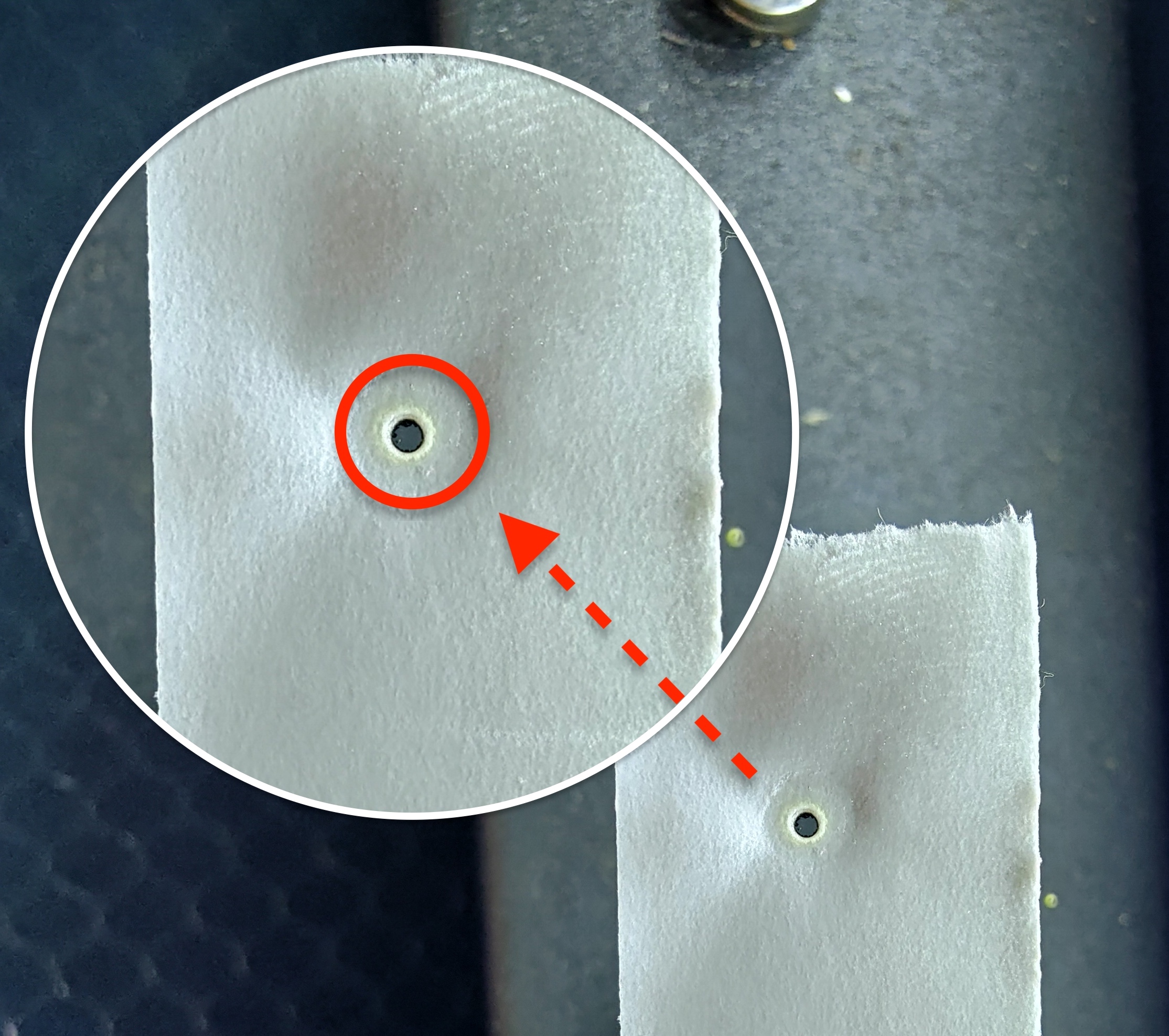

  في الواقع، هذا النطاق مطابق لمساحة طرف الفوهة. الأثر على الشريط اللاصق يمثل هذه المنطقة.

• بعد ذلك، ابحث عن الرقم المشابه لموضع بقعتك العمودية.

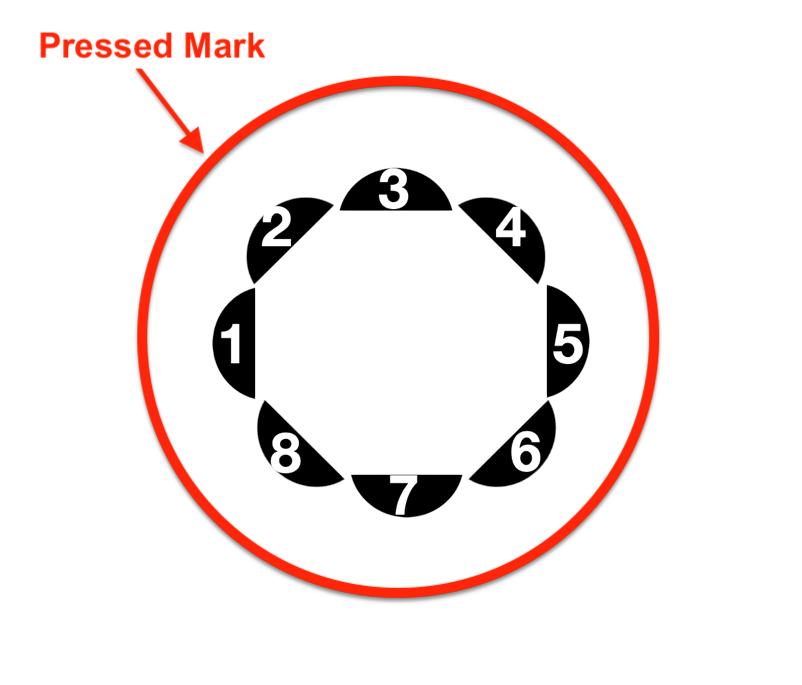

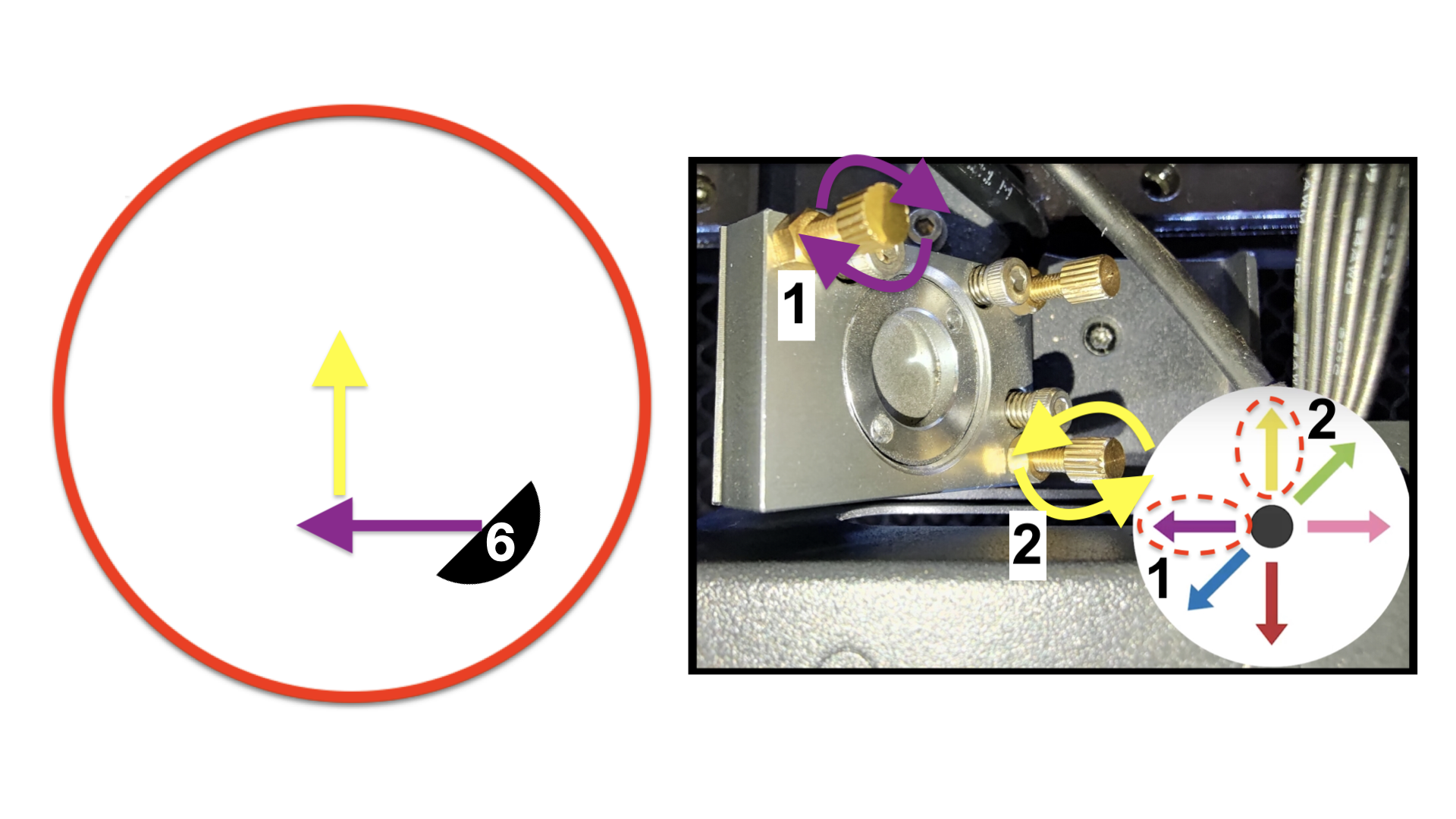

• مخطط:
• بعد ذلك، استخدم الكماشة للإمساك بالبرغي، ثم استخدم مفتاح ربط ذو طرفين لتدوير الصامولة عكس اتجاه عقارب الساعة لفكها.
  استخدم الكماشة للإمساك بالبرغي، ثم استخدم مفتاح ربط ذو طرفين للدوران عكس اتجاه عقارب الساعة لفك الصامولة.



• بعد ضبط البراغي، يجب عليك وضع شريط لاصق جديد وإجراء نبضات مرة أخرى للتحقق من موضع البقعة.




• عرض توضيحي:



• إذا وجدت هذه الطريقة صعبة، يمكنك استخدام النقطة الحمراء للحصول على فكرة عامة عن موضع المسار البصري لليزر CO2 الفعلي، ثم إجراء النبضات.



• بعد ضبط البراغي، يرجى إحكام الربط الصامولة عن طريق تدويرها في اتجاه عقارب الساعة.


نظرة عامة على الخطوة - أسفل اليمين

• ضع قطعة من الشريط اللاصق أحادي الطبقة على طرف الفوهة، حرك رأس الليزر إلى الزاوية السفلية اليمنى من منصة العمل، أغلق غطاء الباب، وأطلق نبضة واحدة.



• عرض توضيحي

• أزل الشريط اللاصق وتحقق من أن نقطة الليزر دائرية.
  • مثال جيد - في المركز ودائرية:
  •

  • مثال مقبول - دائري لكن منحرف قليلاً عن المركز:

  • مثال سيء - غير دائري:




• نتيجة جيدة أو مقبولة >> اكتمل الضبط! (إذا تم ضبط رأس الليزر الخاص بك في الخطوة 10.1، يرجى التأكد من إجراء معايرة الكاميرا.)

• نتيجة سيئة >> الخطوة 15.1

• لا توجد علامة حرق على الإطلاق >> ضبط المسار البصري المتقدم
  • بعد الضبط المتقدم، ارجع إلى الخطوة 14 للتحقق من بقعة الليزر مرة أخرى.

• حدد موضع البقعة العمودية وابحث عن البراغي والاتجاهات المقابلة للضبط. أولاً، يجب أن تفهم المنطقة الكاملة التي يمكن للبقعة التحرك ضمنها.
  في الواقع، هذا النطاق مطابق لمساحة طرف الفوهة. الأثر على الشريط اللاصق يمثل هذه المنطقة.

• بعد ذلك، ابحث عن الرقم المشابه لموضع بقعتك العمودية.
• مخطط:
• بعد ذلك، استخدم الكماشة للإمساك بالبرغي، ثم استخدم مفتاح ربط ذو طرفين لتدوير الصامولة عكس اتجاه عقارب الساعة لفكها.
  استخدم الكماشة للإمساك بالبرغي، ثم استخدم مفتاح ربط ذو طرفين للدوران عكس اتجاه عقارب الساعة لفك الصامولة.



• بعد ضبط البراغي، يجب عليك وضع شريط لاصق جديد وإجراء نبضات مرة أخرى للتحقق من موضع البقعة.




• عرض توضيحي:



• إذا وجدت هذه الطريقة صعبة، يمكنك استخدام النقطة الحمراء للحصول على فكرة عامة عن موضع المسار البصري لليزر CO2 الفعلي، ثم إجراء النبضات.



• بعد ضبط البراغي، يرجى إحكام الربط الصامولة عن طريق تدويرها في اتجاه عقارب الساعة.


• أعد فحص نقطة المركز الخطوة 14 إذا لم يتمكن المركز والزاوية السفلية اليمنى من التمركز في وقت واحد >>

• اجمع الشريط اللاصق مع علامات الحرق (الخطوة 16) يرجى جمع علامات الحرق في المواقع التالية.

• ضع شريطاً لاصقاً مزدوج الطبقة على مؤشر الليزر الأحمر، مع التأكد من أنه بزاوية 90 درجة مع الشعاع، وأطلق 3 نبضات.
  الصق النتائج على قطعة من الورق وحدد الموقع.




• اكتب مواضع المرايا وعدد النبضات (كما هو موضح أدناه)


• اجمع العلامات من المرآة الأولى إلى المرآة الثانية. ضع شريطاً لاصقاً مزدوج الطبقة على المرآة الثانية، مع التأكد من أنه بزاوية 90 درجة مع الشعاع، أطلق نبضتين في الزاوية العلوية اليسرى، ونبضتين أخريين في الزاوية السفلية اليسرى.



• اكتب مواضع المرايا وعدد النبضات (كما هو موضح أدناه)


• اجمع العلامات عند مدخل المرآة الثالثة من المرآة الثانية. ضع شريطاً لاصقاً مزدوج الطبقة على المرآة الثالثة، مع التأكد من أنه بزاوية 90 درجة مع الشعاع، أطلق نبضتين في الوسط الأيسر، ونبضتين أخريين في الوسط الأيمن.



• اكتب مواضع المرايا وعدد النبضات (كما هو موضح أدناه)


• اجمع العلامات عند طرف الفوهة في المركز. ضع قطعة من أحادي الطبقة الشريط اللاصق على طرف الفوهة، حرك رأس الليزر إلى مركز منصة العمل، وأطلق نبضة واحدة.




• اكتب مواضع المرايا وعدد النبضات (كما هو موضح أدناه)


• اجمع العلامات عند طرف الفوهة في الزاوية السفلية اليمنى. ضع قطعة من أحادي الطبقة الشريط اللاصق على طرف الفوهة، حرك رأس الليزر إلى الزاوية السفلية اليمنى من منصة العمل، وأطلق نبضة واحدة.




• اكتب مواضع المرايا وعدد النبضات (كما هو موضح أدناه)


• اجمع العلامات عند مدخل المرآة الثالثة من أعلى اليسار إلى أعلى اليمين. ضع شريطاً لاصقاً مزدوج الطبقة على المرآة الثالثة، مع التأكد من أنه بزاوية 90 درجة مع الشعاع، أطلق نبضتين في الجانب الأيسر العلوي، ونبضتين أخريين في الجانب الأيمن العلوي.




• اكتب مواضع المرايا وعدد النبضات (كما هو موضح أدناه)

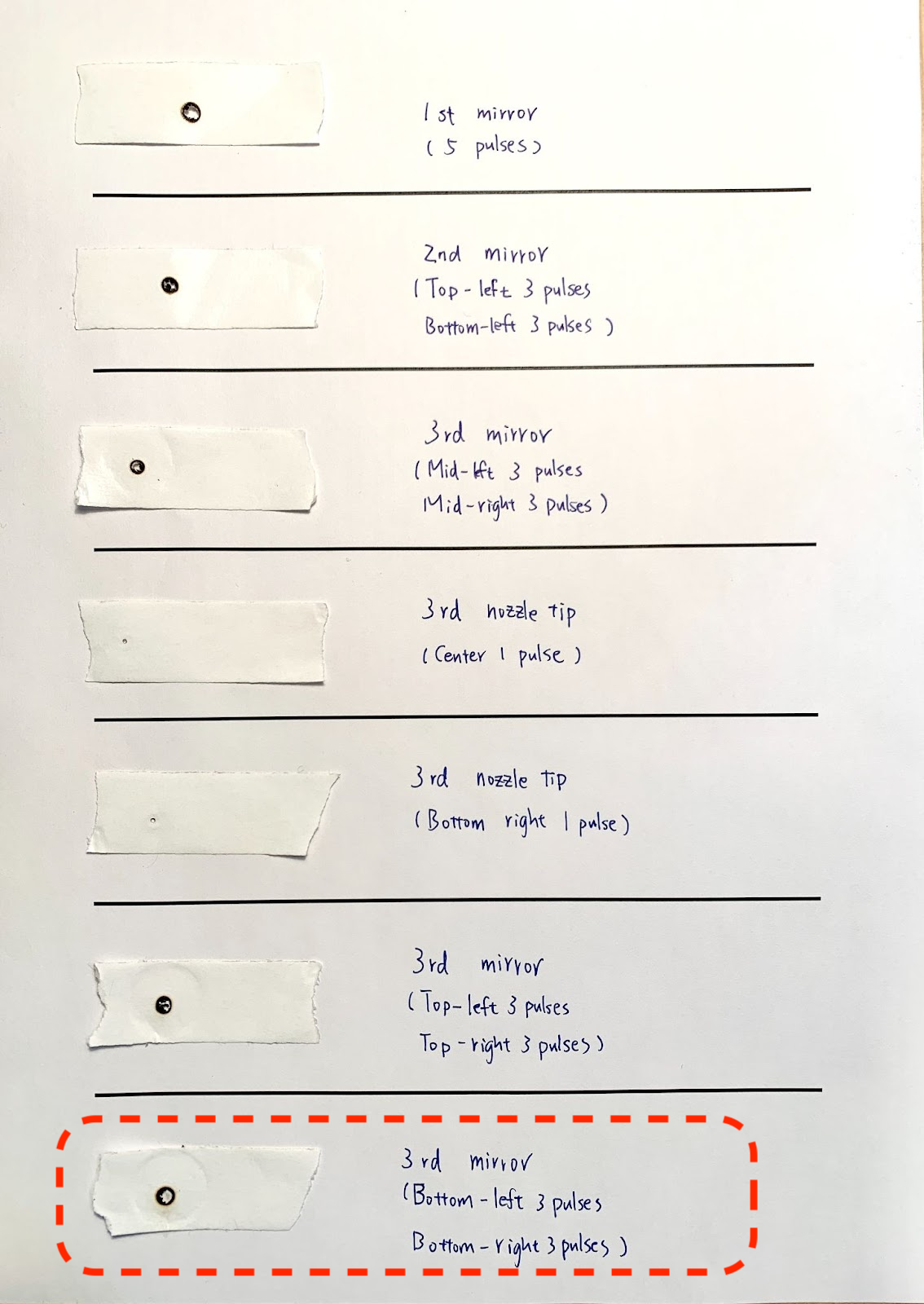

• اجمع العلامات عند مدخل المرآة الثالثة من أسفل اليسار إلى أسفل اليمين. ضع شريطًا لاصقًا مزدوج الطبقات على المرآة الثالثة، مع التأكد من أنها بزاوية 90 درجة مع الشعاع، أطلق نبضتين في الجانب الأيسر السفلي، ونبضتين أخريين في الجانب الأيمن السفلي.




• اكتب مواضع المرايا وعدد النبضات (كما هو موضح أدناه)


• أخيرًا، التقط صورة مقربة لبقعة طرف الفوهة.
