1. التركيب

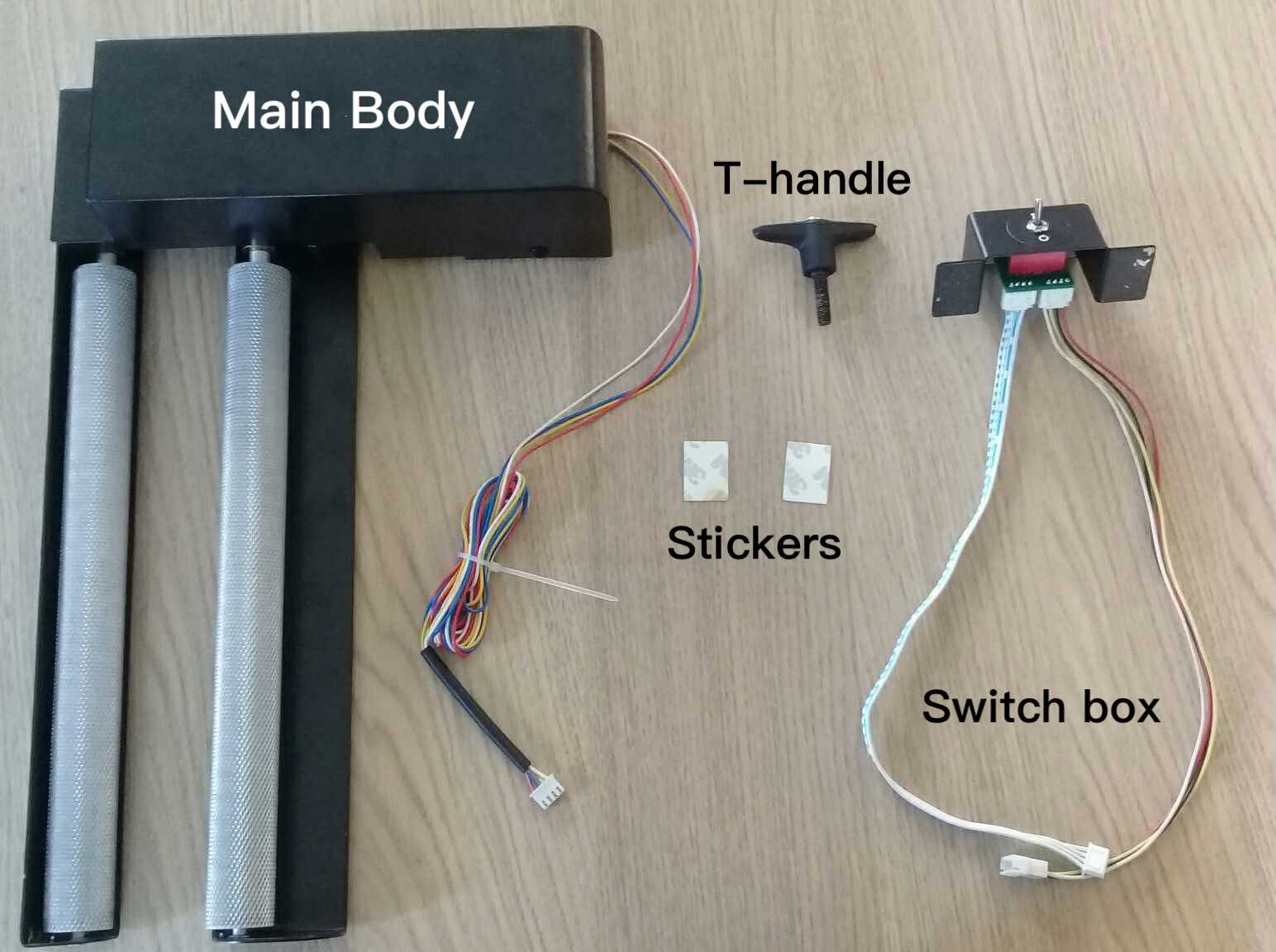

1.1 تتكون وحدة الدوران من 4 عناصر:الهيكل الرئيسي، ومقبض على شكل حرف T، وصندوق التحكم، وقطعتان من الملصقات لصندوق التحكم.

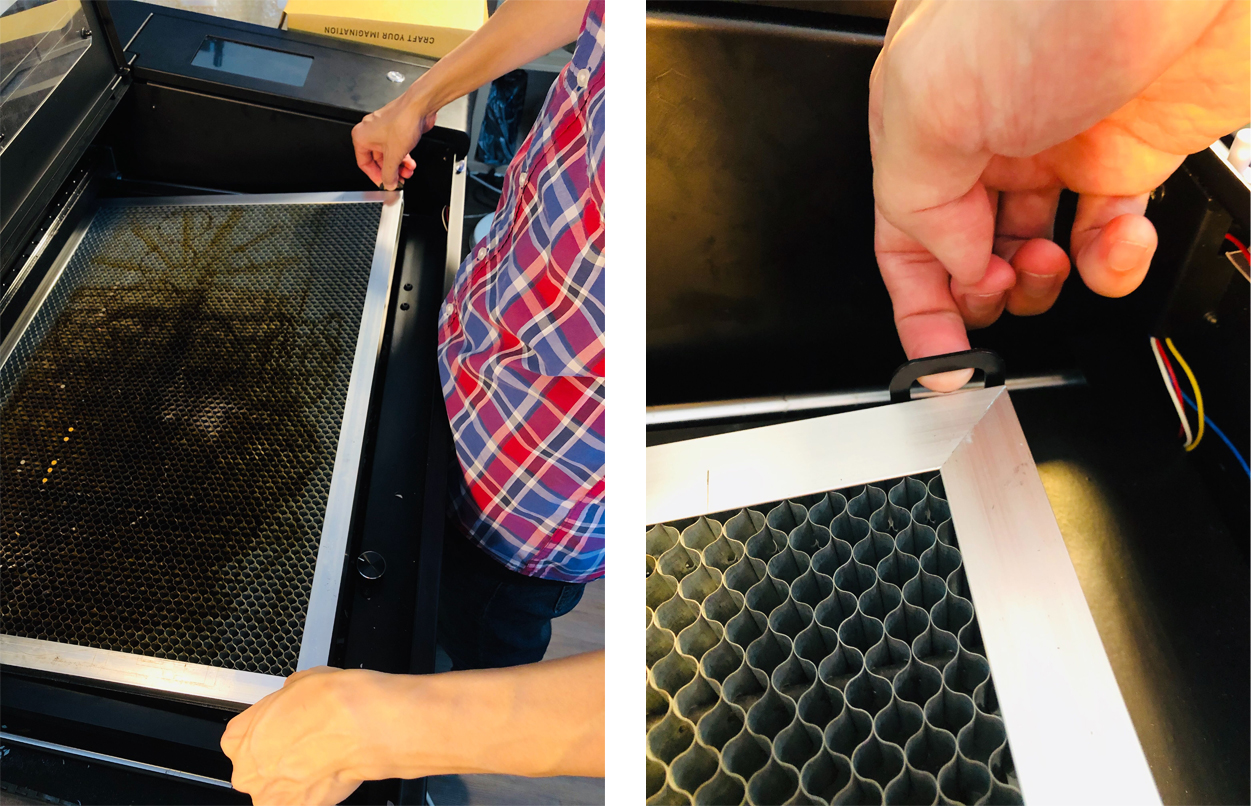

1.2 قم بإزالة المنصة الشبكية عن طريق رفعها من الألسنة.

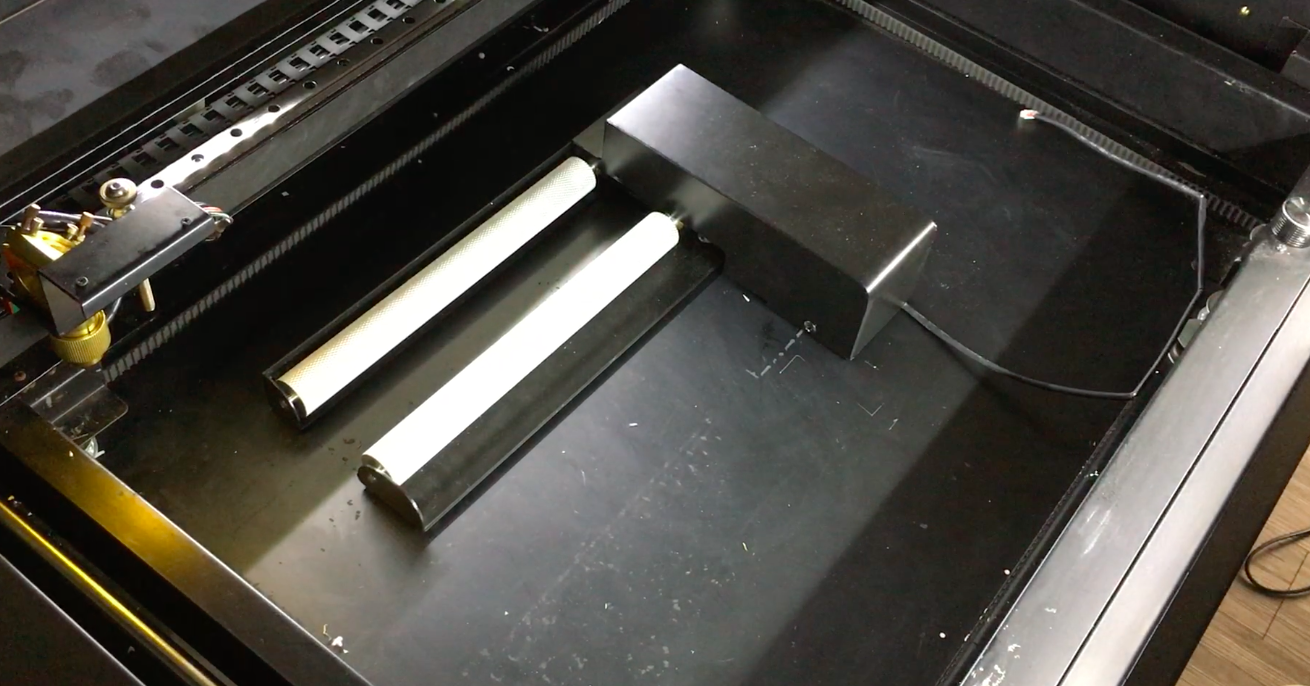

1.3 ضع الهيكل الرئيسي في الجهاز. يجب أن تكون الأجزاء السوداء من الهيكل الرئيسي على الجانب الأيمن.

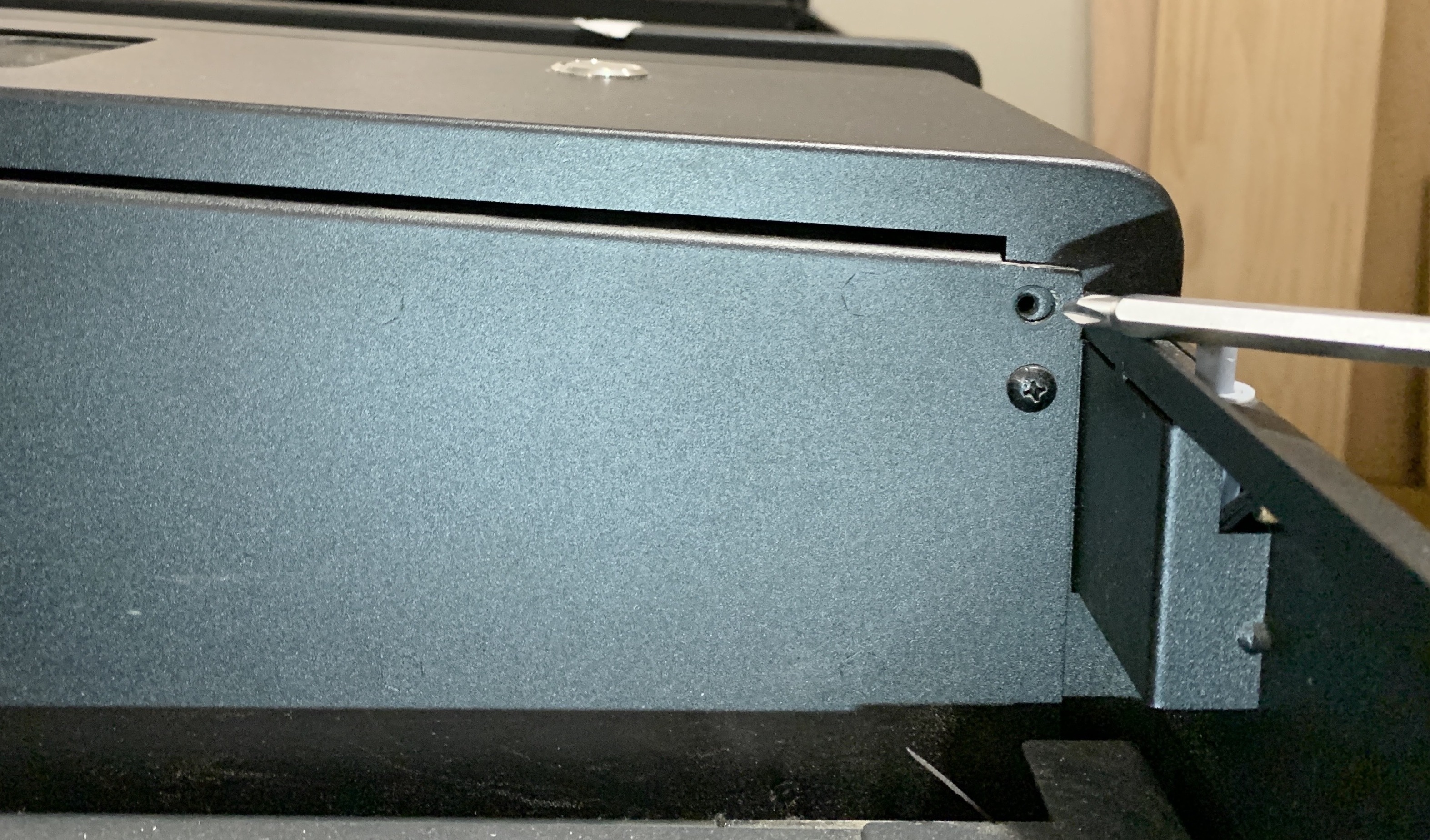

1.4 قم بفك المسمار الأول على الجانب الأيسر من الغطاء الأيمن وافتحه.

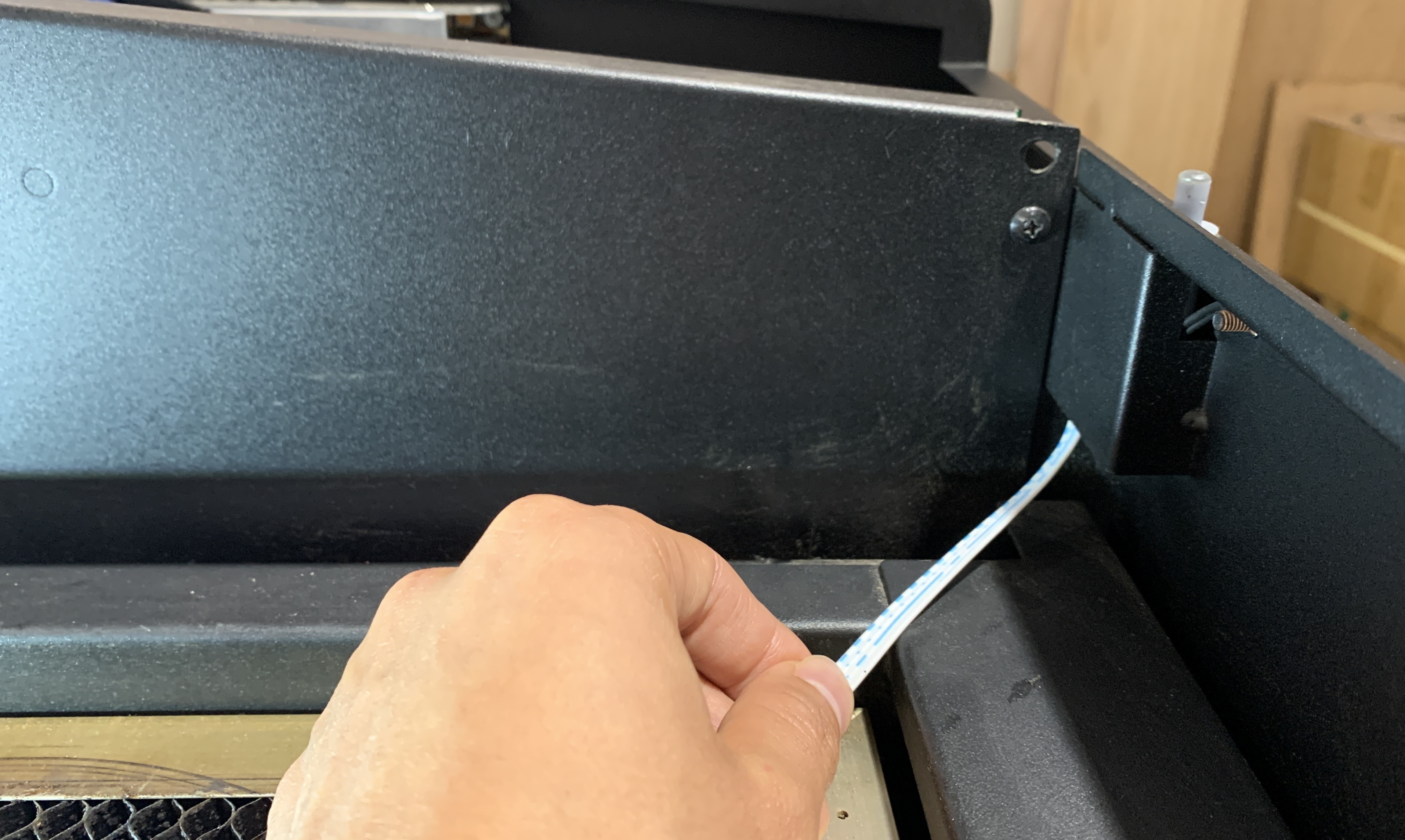

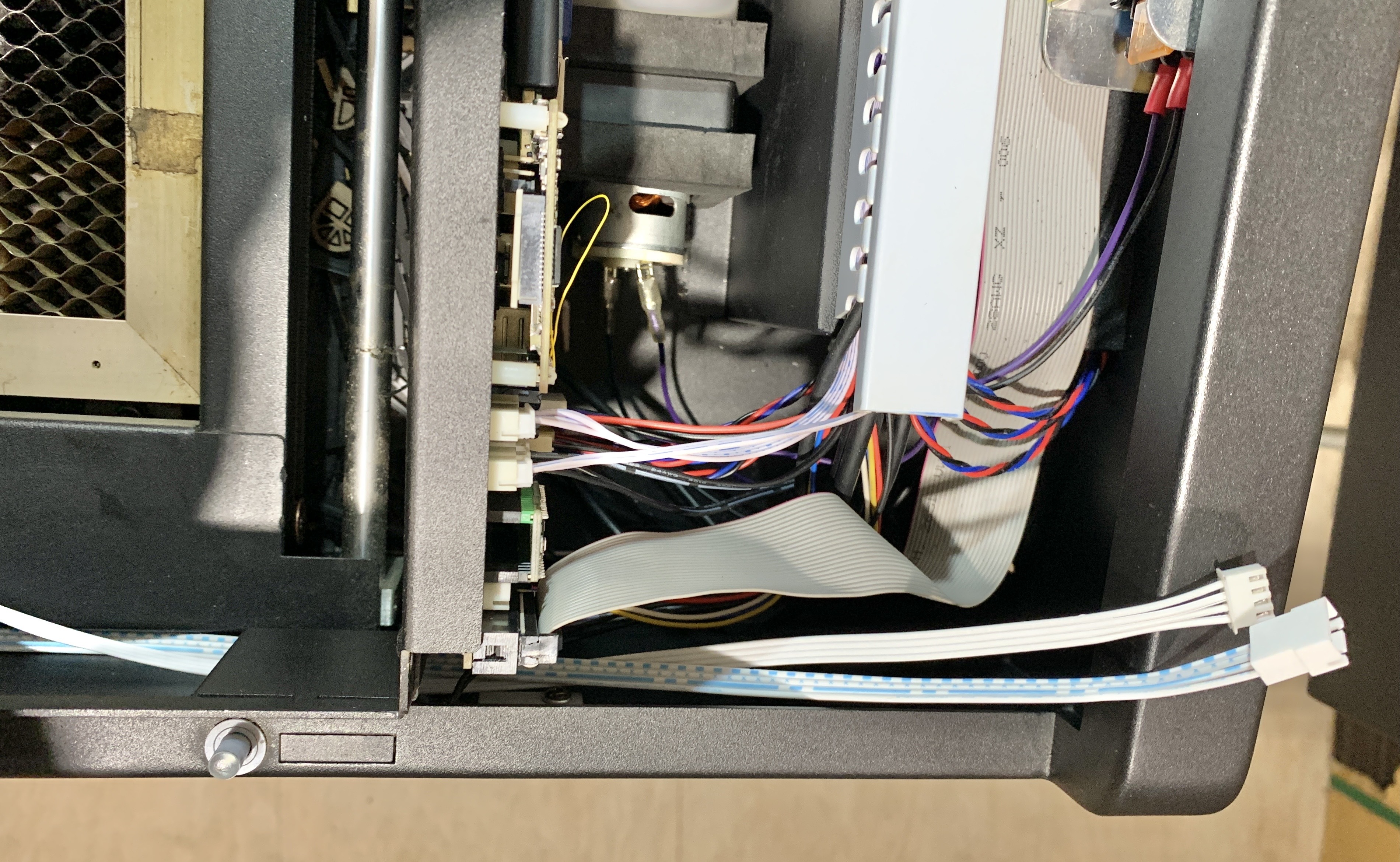

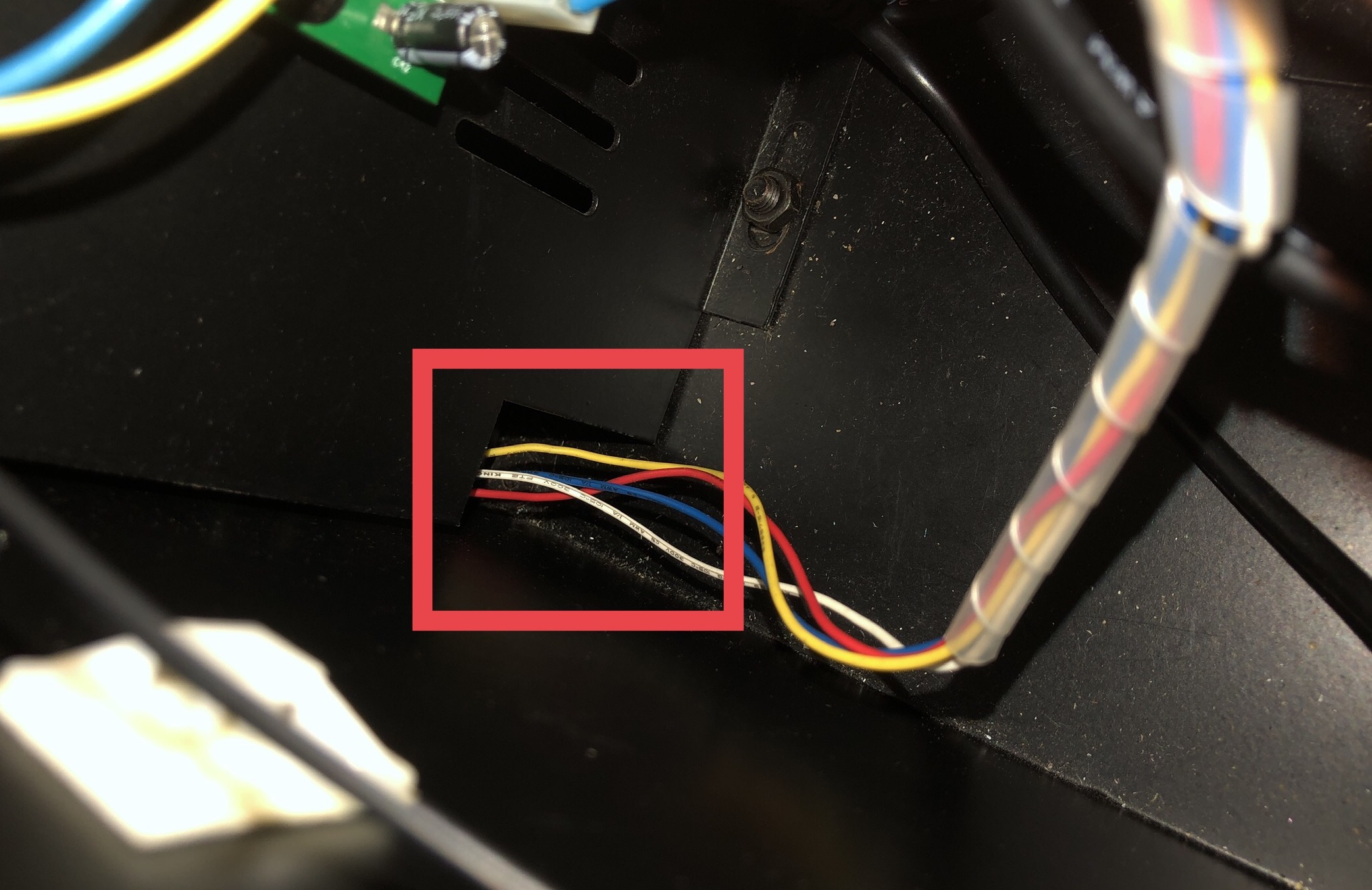

1.5 قم بتمرير كلا الكابلين الخاصين بصندوق التحكم عبر الفتحة الموجودة في الجزء العلوي من الحاجز.
*بالنسبة لبعض الأجهزة ذات الإصدارات القديمة، يجب عليك تمرير كلا الكابلين الخاصين بصندوق التحكم عبر الفتحة الموجودة في الأسفل.

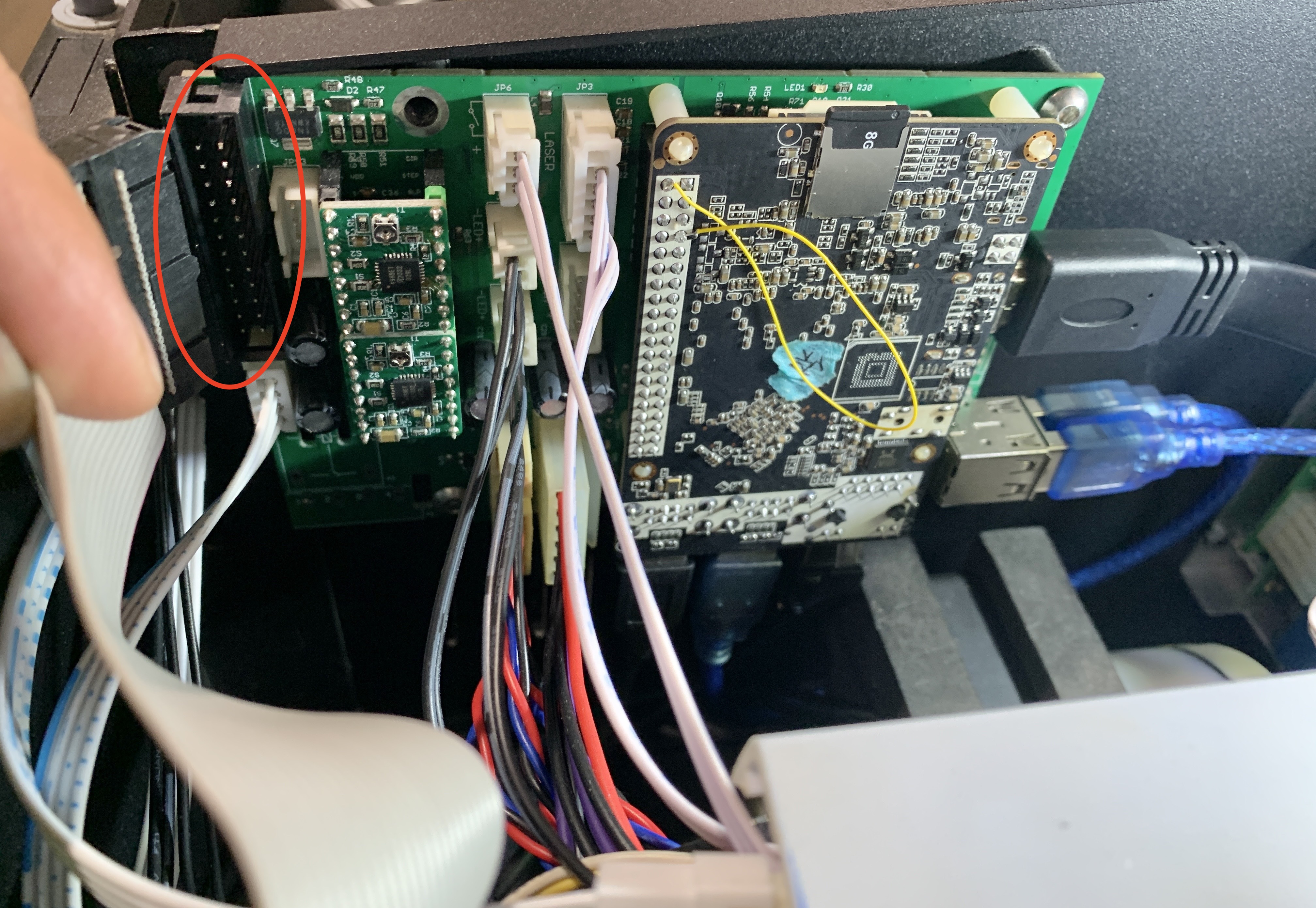

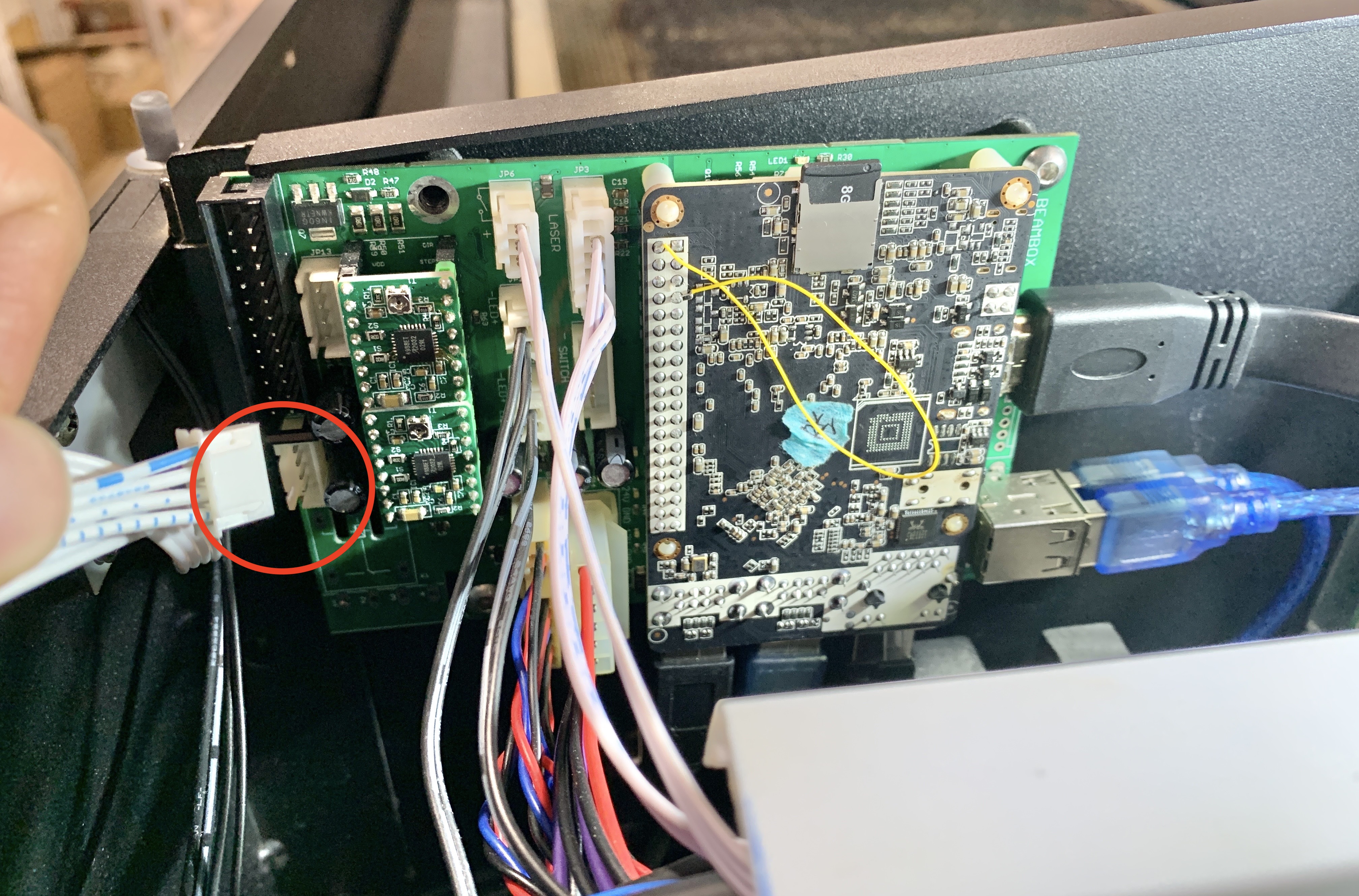

1.6 افصل لوحة الراسم وكابل محرك المحور Y المشار إليه بالدائرة من اللوحة الرئيسية.

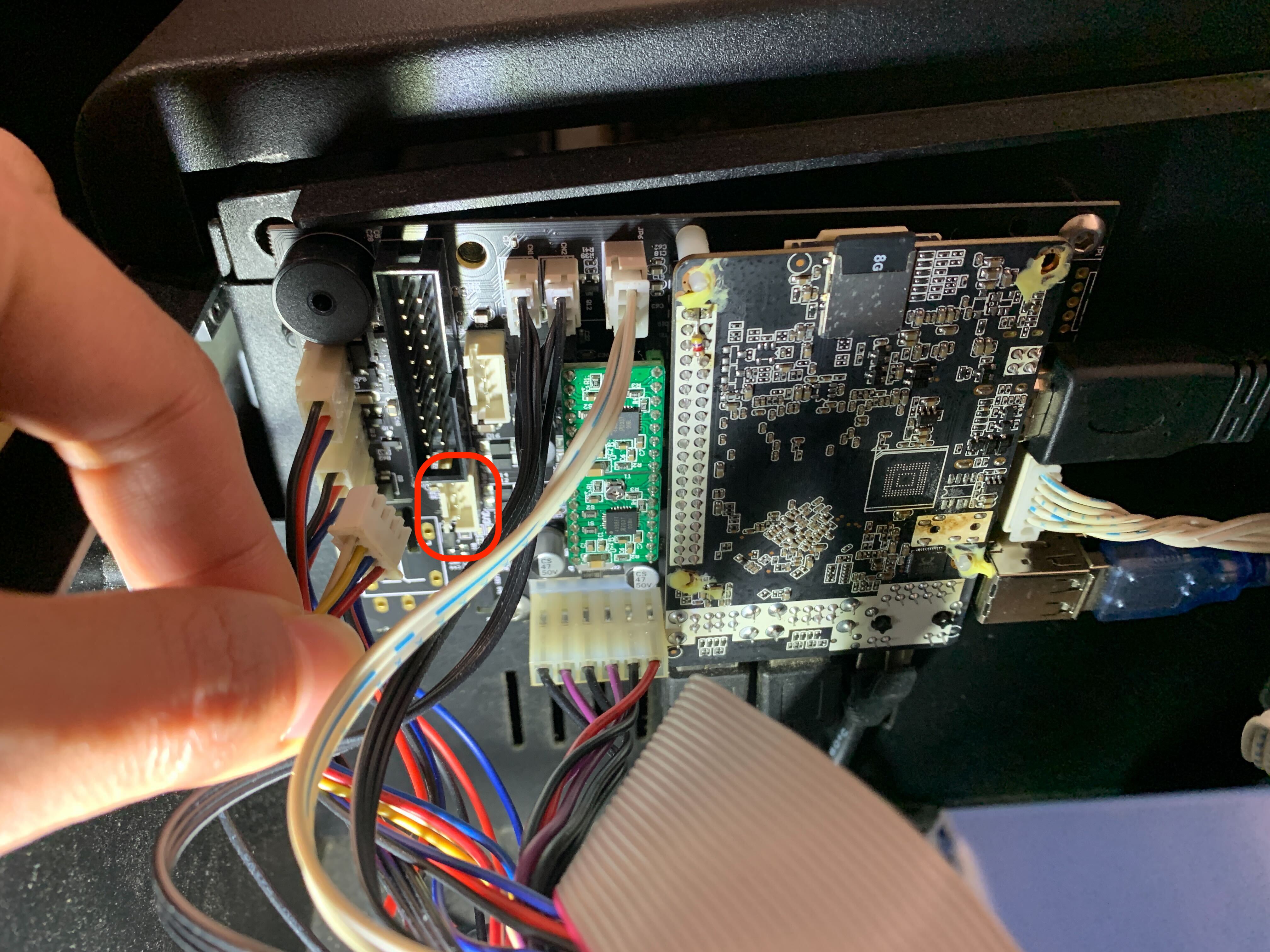

*يرجى الرجوع إلى إصدار اللوحة الأم في الصورة أدناه إذا كان الرقم التسلسلي للجهاز بعد FBB1CT2220001 / FBB1PT2220001.

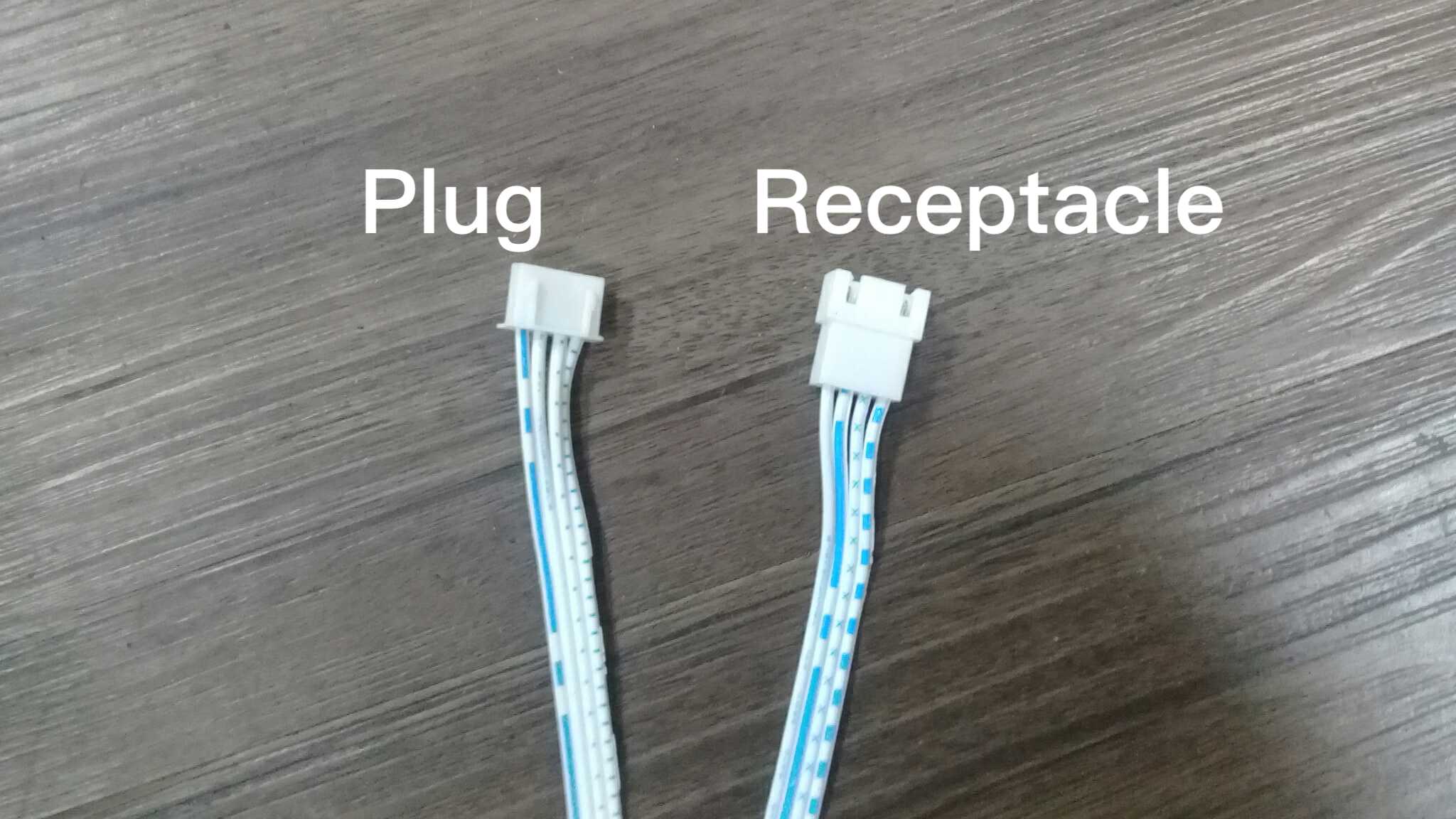

1.7 يوجد كابلان في صندوق التحكم. أحدهما قابس والآخر مقبس.المقبس.

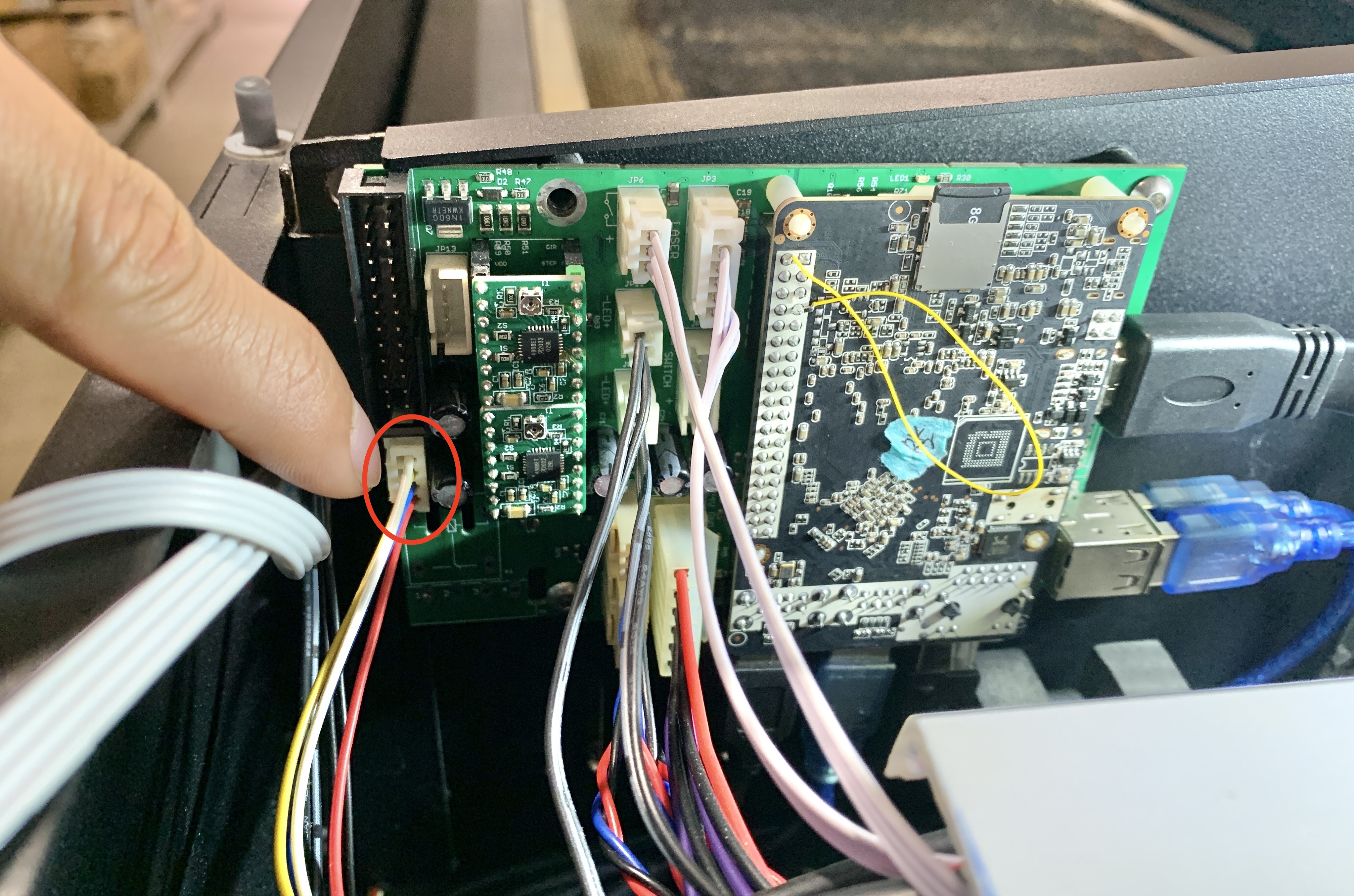

1.8 يرجى إدخال كابل القابس الخاص بصندوق التحكم في منفذ محرك المحور Y على اللوحة الرئيسية.

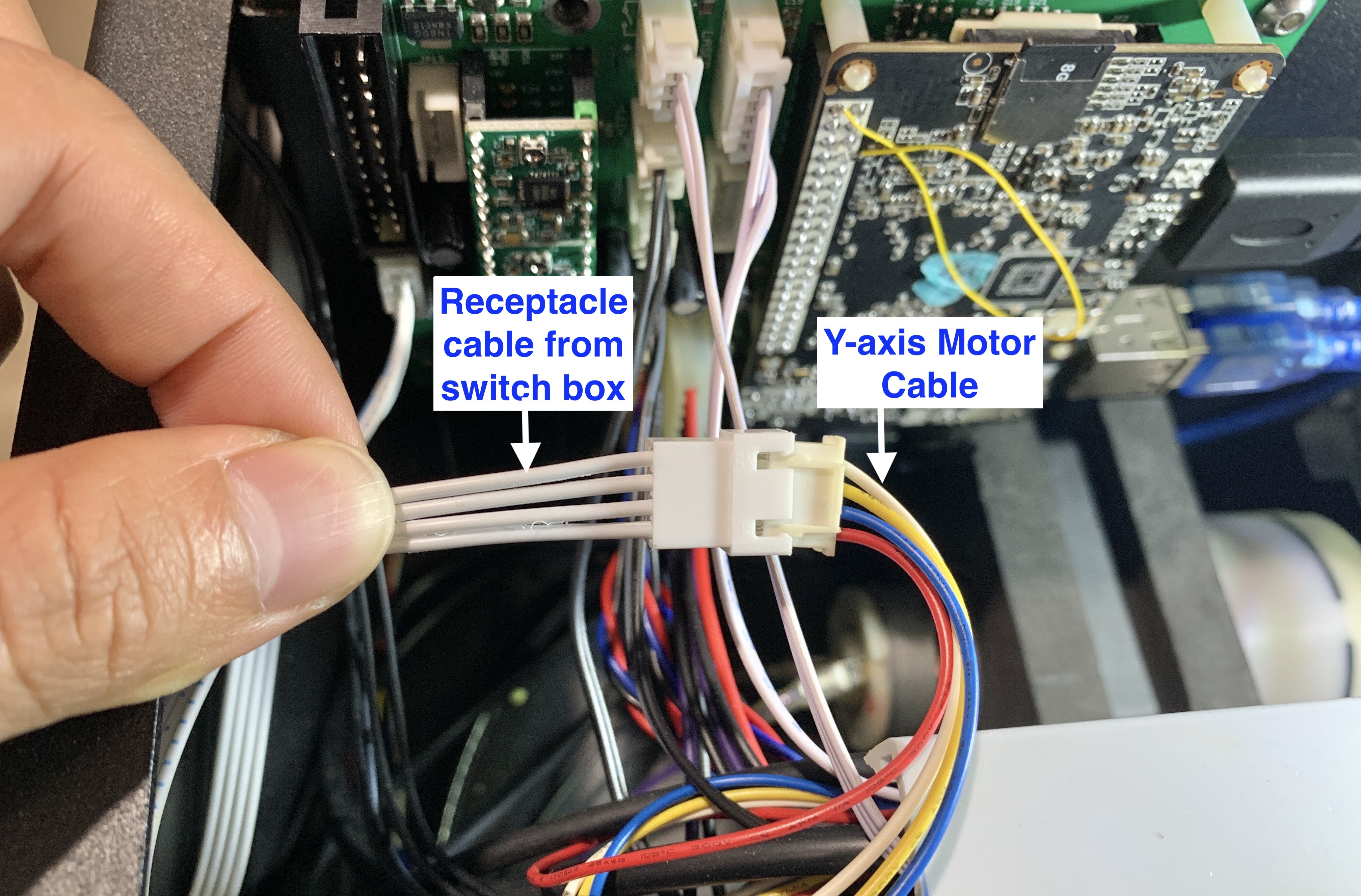

1.9 قم بتوصيل كابل محرك المحور Y الذي فصلته من اللوحة الرئيسية بكابل المقبس الخاص بصندوق التحكم.
1.10 قمبتوصيل كابل لوحة الراسم.
*تأكد مرة أخرى من تثبيت جميع الكابلات بشكل صحيح.

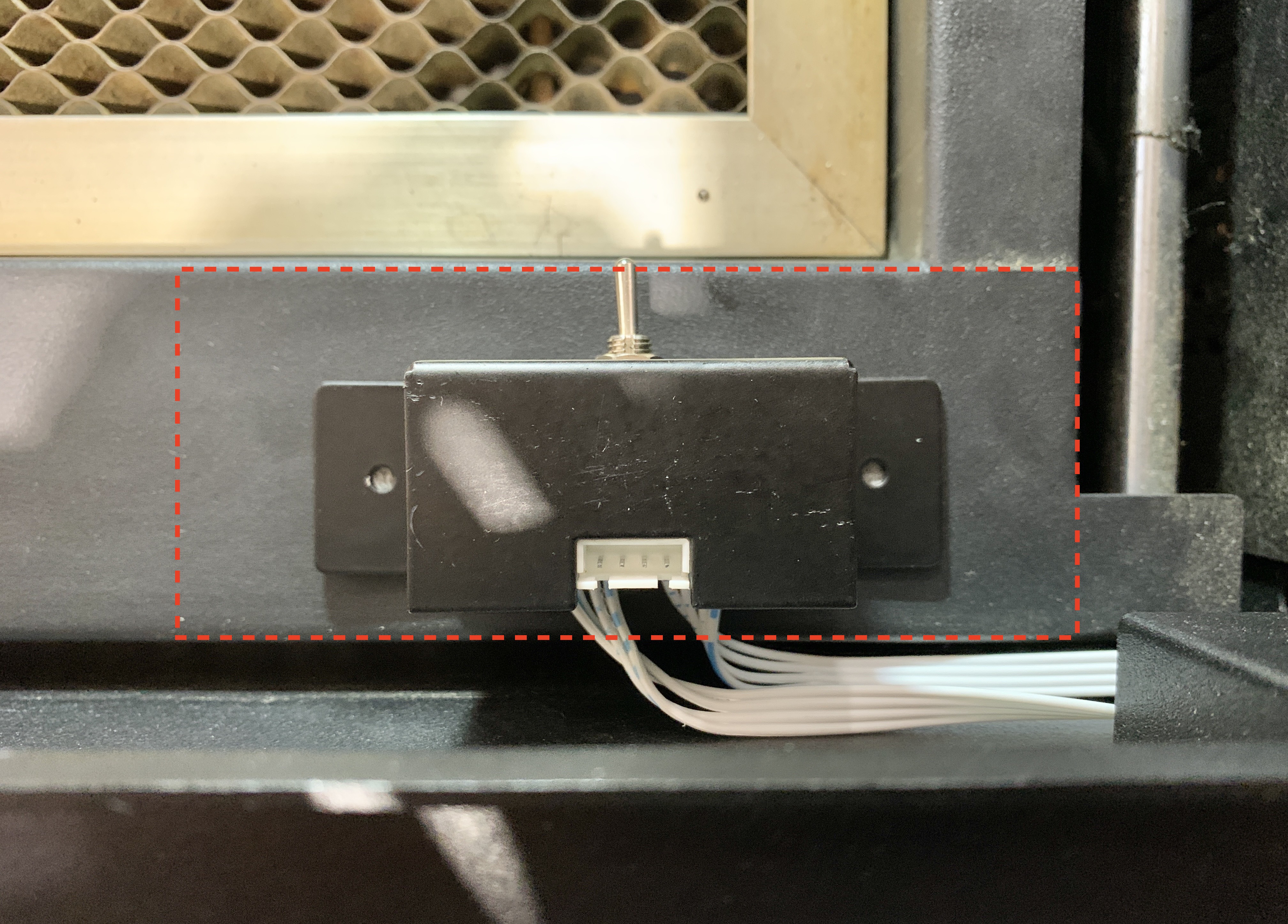

1.11 ضع الملصقات على صندوق التحكم وثبتها على الجانب الأيمن السفلي من حجرة الجهاز.

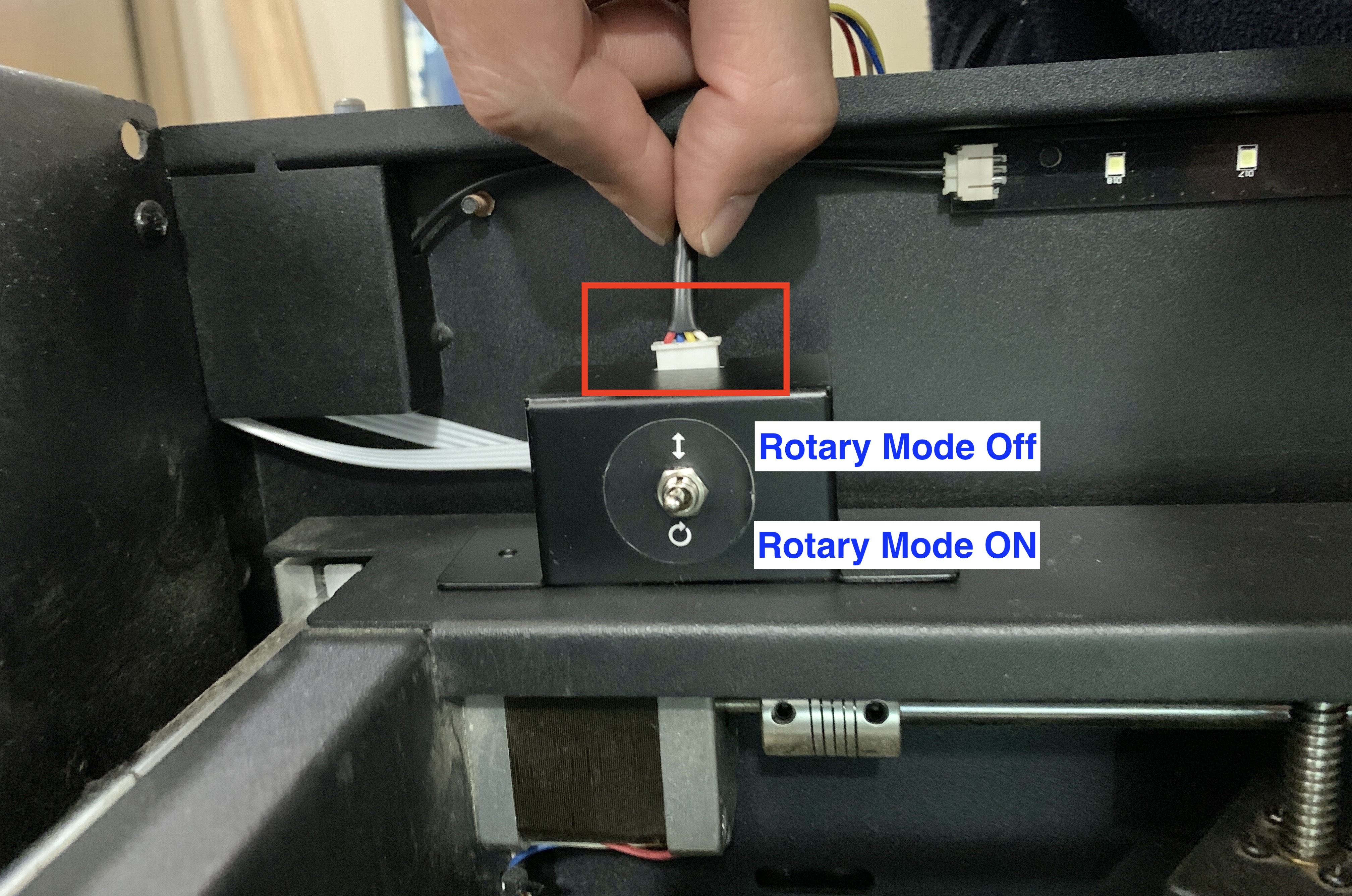

1.12 أدخل الكابل الأسود للهيكل الرئيسي في صندوق المفتاح. يرجى إبقاء المفتاح في وضع إيقاف التشغيل (↕) حتى يطلب منك التنبيه تشغيله.

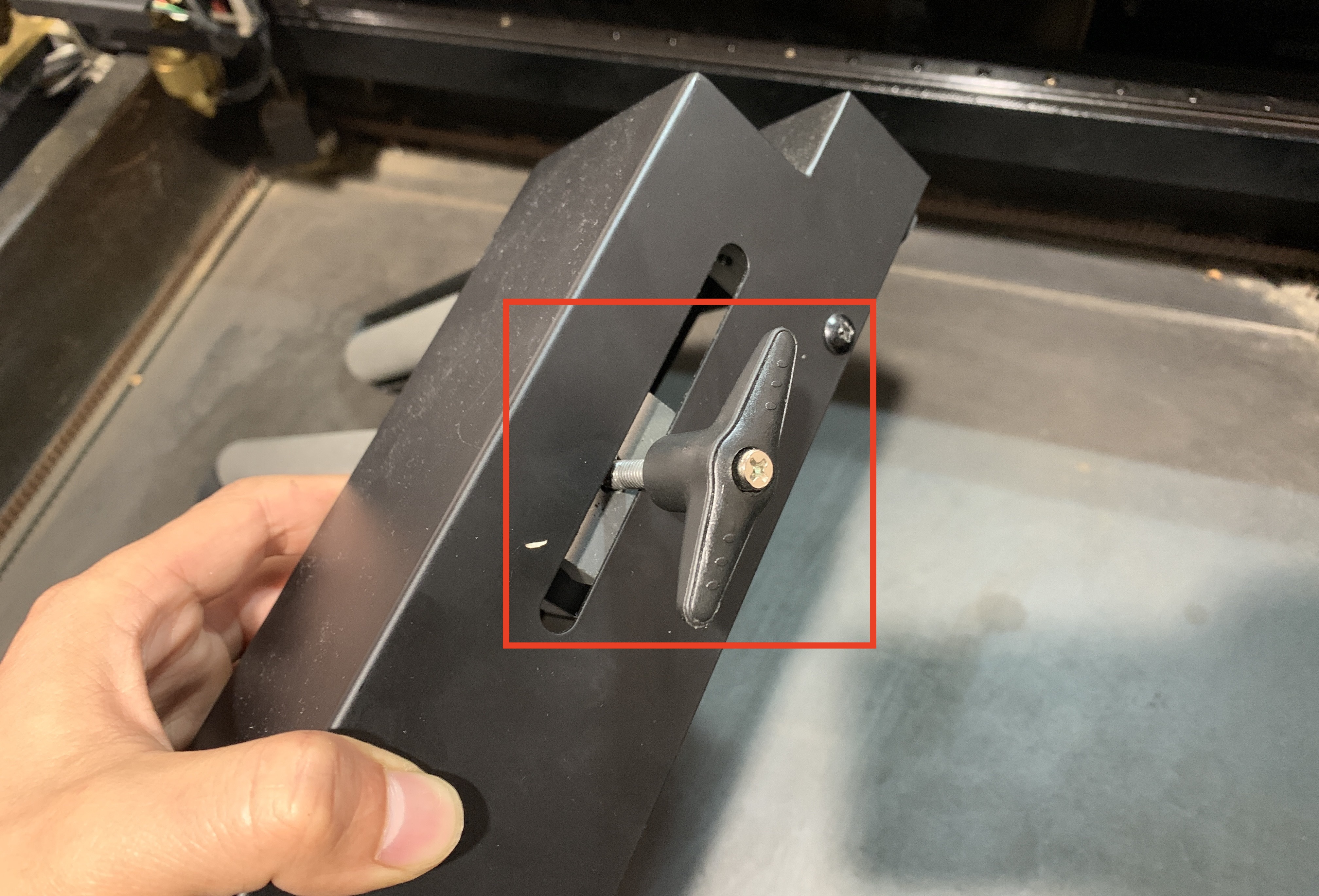

1.13 ثبّت المقبض على شكل حرف T في الجانب الأيمن من الهيكل الرئيسي.
1.14 تأكد من أن مفتاح وظيفة الدوران في وضع إيقاف التشغيل. تشغيله قبل طلب ذلك قد يؤدي إلى ظهور رموز خطأ مربكة.
2. الإعداد
2.1 قم بتحديث البرنامج الثابت إلى أحدث إصدار. إليك دليل تحديث البرنامج الثابت.

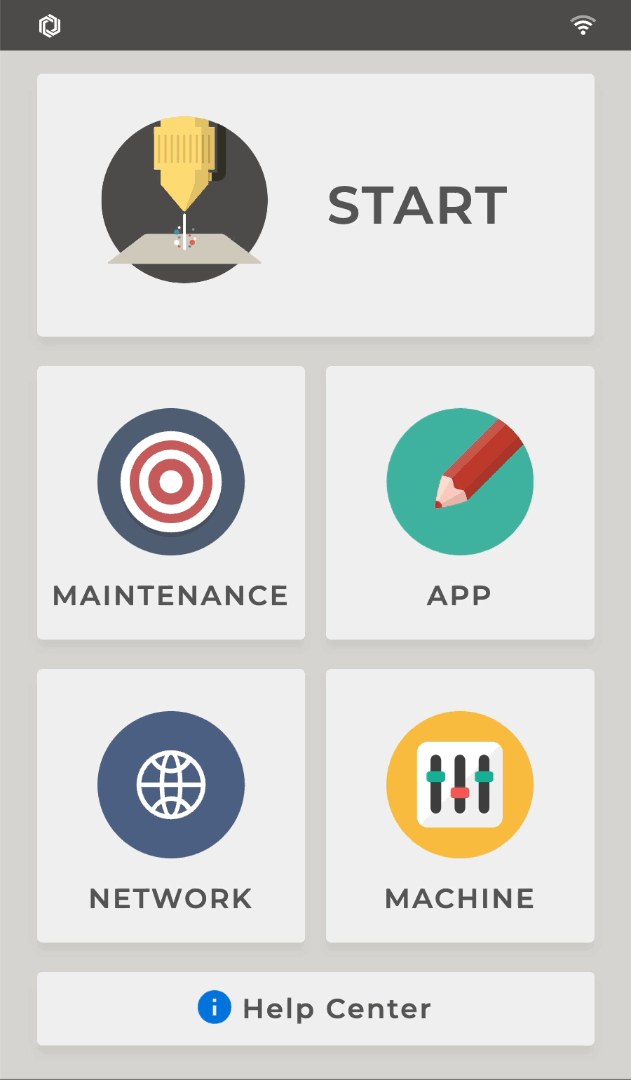

2.2 اضبط إعدادات الدوران على لوحة التحكم بالجهاز: MACHINE > Hardware Settings > Rotary Setting > Rotary 1.0 > OK.

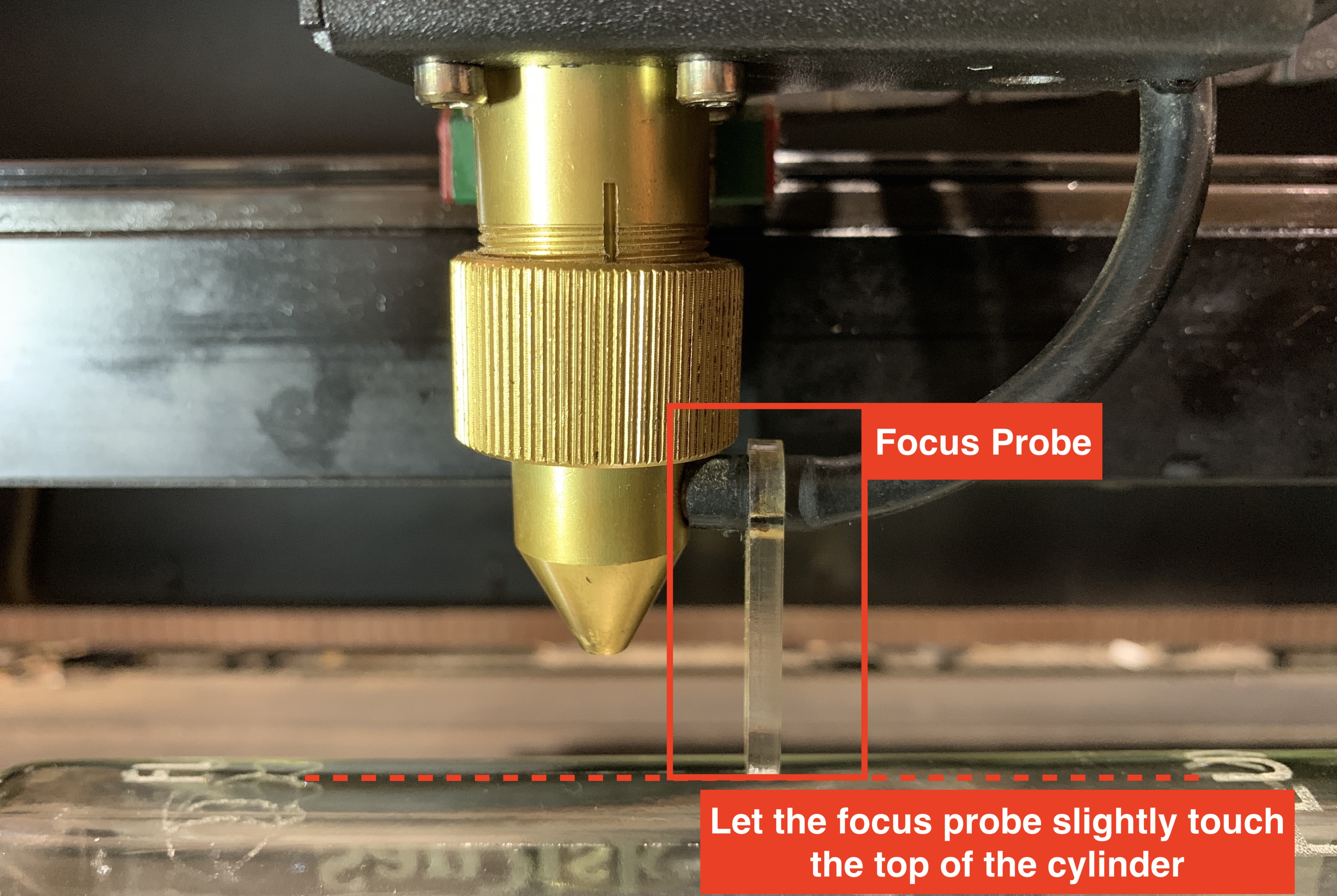

2.3 ضع الأسطوانة بين البكرتين. اضبط المسافة بين البكرتين لجعل الجزء العلوي من الأسطوانة يلامس مسبار التركيز. ثبّت المسافة بإحكام ربط المقبض على شكل حرف T.

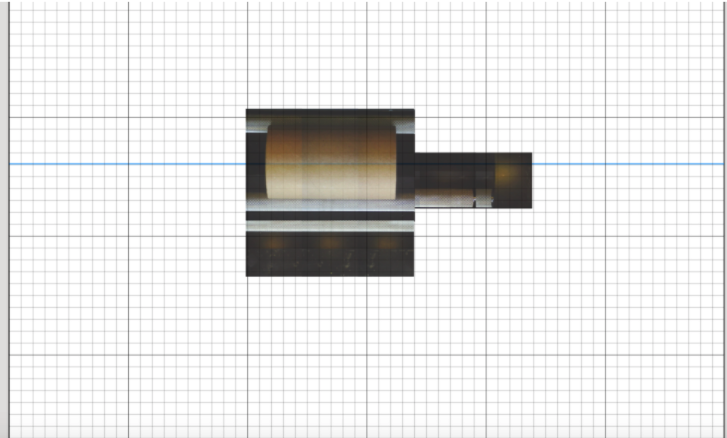

2.4 استخدم معاينة الكاميرا واسحب الخط الأزرق إلى منتصف الجسم. يرجى إبقاء ضع المفتاح في وضع الأسهم المزدوجة (↕) عند استخدام معاينة الكاميرا.
2.5 نظرًا لأن أجزاء الأسطوانة ليست جميعها على المستوى البؤري، سترى نتيجة المعاينة مع انخفاض. انقر على مؤشر الكاميرا في أعلى الجسم مرة أخرى.

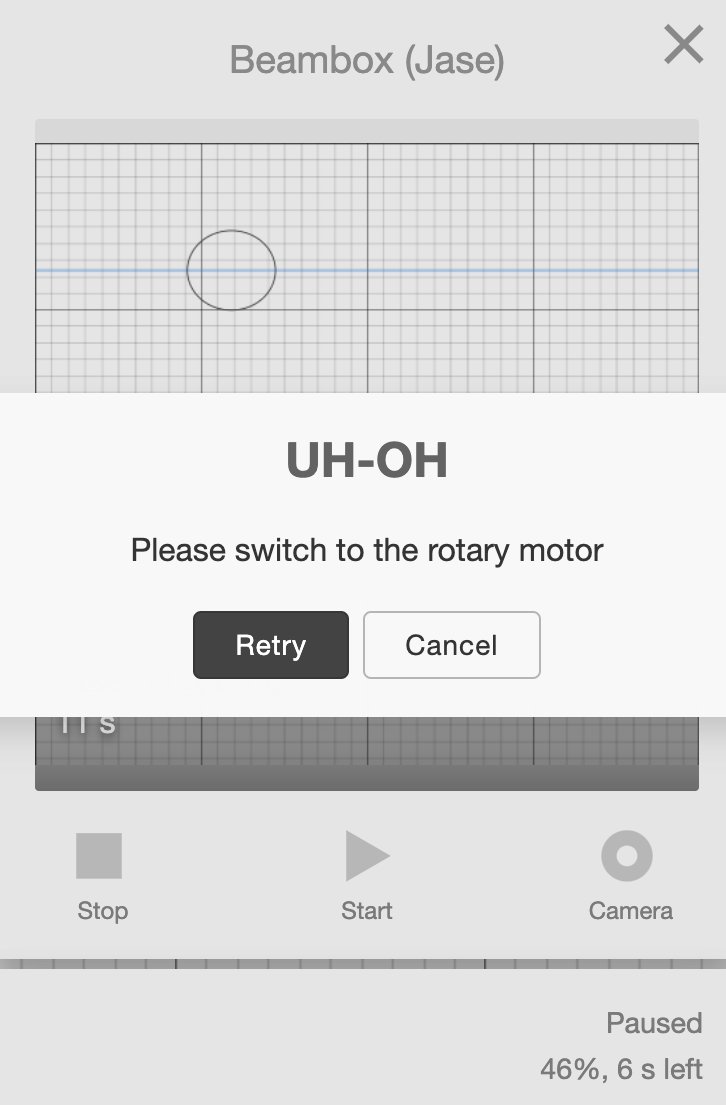

2.6 بعد النقر على زر البدء، ستظهر رسالة تذكير تطلب منك تشغيل وحدة الدوران (↻).
2.7 أغلق الغطاء وانقر على 'بدء' لمتابعة العمل.
