#904 فشل التوجيه الذاتي

نظرًا لتعقيد الأسباب وراء الخطأ #904، من المهم ملاحظة أن قراءة هذه المقالة قد لا توفر حلاً فوريًا لمشكلتك. ومع ذلك، باتباع الخطوات التالية بعناية، ستجمع معلومات قيّمة يمكن أن تساعد الموزعين أو فريق دعم FLUX في تحديد المشكلة بشكل أكثر فعالية. وهذا بدوره سيقلل من الوقت الإجمالي اللازم لاستكشاف الأخطاء وإصلاحها.

تعطيل وضع الدوران:

كانت هناك بعض الحالات التي نسي فيها المستخدمون إيقاف تشغيل الملحق الدوار، مما أدى إلى حدوث خطأ في التوطين.

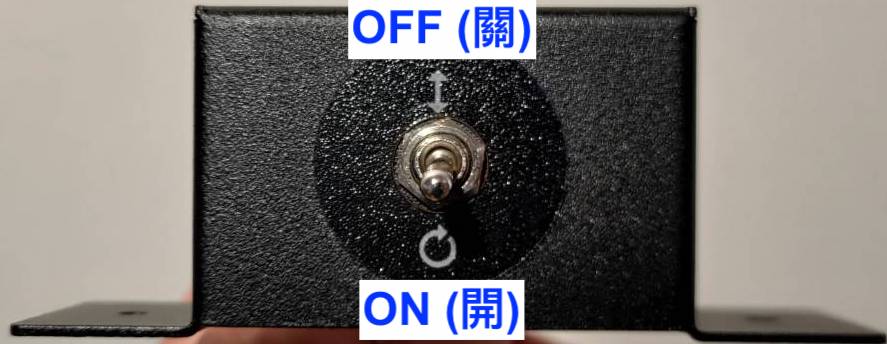

إذا كنت تستخدم ملحق الدوران، فقم بإيقاف تشغيله عن طريق تحويل المفتاح إلى وضع ( ↕ ) .

الخطوة 0 - استخدم قائمة التحقق أثناء تنفيذ الخطوات:

سيتم استخدام قائمة التحقق هذه لتسجيل جميع الإجراءات التي اتخذتها في هذه المقالة.
بعد إكمال قائمة التحقق، يرجى طباعتها وحفظها بصيغة PDF وإرسالها إلى الموزع أو فريق الدعم في FLUX عند الضرورة. ستكون هذه معلومات مفيدة لنا لاستكشاف الأخطاء وتضييق نطاق المشكلة.
يرجى الرجوع إلى الرابط: 6-7 #904 قائمة التحقق من فشل التوجيه الذاتي (سلسلة Beambox)

الخطوة 1 - تحقق مما إذا كان رأس الليزر عالقًا فعليًا:

• قم بإيقاف تشغيل الجهاز وافصل سلك الطاقة.
• حرّك رأس الليزر يدويًا نحو الزوايا الأربعة.
  (*يتم استخدام جهاز HEXA لتوضيح السلوك في الفيديو.)

حدد النتيجة والإجراء التالي الذي يجب اتخاذه:

الخطوة 1.1 - تزييت القضبان:

• يرجى الرجوع إلى التعليمات في الرابط أدناه لتزييت القضبان.
  [5-6 التزييت]
• بعد التزييت، حاول تحريك رأس الليزر مرة أخرى وتحقق مما إذا كان يمكن تحريكه كما في الخطوة 1.
  (*يتم استخدام جهاز HEXA لتوضيح السلوك في الفيديو.)

حدد النتيجة والإجراء التالي الذي يجب اتخاذه:

الخطوة 2 - استبعاد احتمالية وجود مشاكل في البرامج الثابتة:

في بعض الأحيان، قد تنتج مشكلة العودة إلى الوضع الأصلي عن تثبيت البرامج الثابتة بشكل غير صحيح.
إعادة ضبط النظام هي طريقة سهلة وسريعة لحل مشكلة التوجيه الذاتي.

• أولاً، حاول إعادة ضبط إعدادات اللوحة الرئيسية.
  (الماكينة > إعدادات الأجهزة > إعادة ضبط إعدادات اللوحة الرئيسية)



• بعد ذلك، حاول الاستعادة إلى إعدادات المصنع. (الماكينة > الاستعادة إلى إعدادات المصنع)


• أخيرًا، قم بالتحديث إلى أحدث إصدار من البرامج الثابتة وحاول التوجيه الذاتي مرة أخرى.
  (الماكينة > التحديث إلى أحدث برنامج ثابت) أو يمكنك استخدام Beam Studio للتحديث. (رابط)


حدد النتيجة والإجراء التالي الذي يجب اتخاذه:

الخطوة 3 - تحقق من سلوك ماكينتك عند التوجيه الذاتي:

يرجى تشغيل الماكينة والضغط على "صيانة" لبدء التوجيه الذاتي وتحديد أي سلوك مشابه لسلوك ماكينتك واتخاذ الإجراء المناسب وفقًا لذلك.

الخطوة 4 - إعادة تثبيت بطاقة SD:

في بعض الأحيان، إذا كان نظام التشغيل في بطاقة SD تالفًا، فلن يتم إصلاح مشكلة التوجيه الذاتي عن طريق إعادة ضبط وتحديث البرامج الثابتة. سيتعين إعادة كتابتها بالكامل عن طريق إعادة تثبيت بطاقة SD.

• يرجى الرجوع إلى التعليمات في الرابط أدناه لإعادة تثبيت بطاقة SD الخاصة بك.
  [7-5 Beambox - إعادة تثبيت بطاقة SD]

حدد النتيجة والإجراء التالي الذي يجب اتخاذه:

الخطوة 5 - استبدال DriverIC:

DriverIC هو مكون على اللوحة الرئيسية/اللوحة الأم ويُستخدم لتشغيل المحرك من أجل تحريك رأس الليزر في اتجاهات مختلفة. في هذه الخطوة، سيتعين علينا اختبار ما إذا كانت مشكلة التوجيه الذاتي ناتجة عن DriverIC.

1. أوقف تشغيل الجهاز.
2. افتح الغطاء الجانبي للعثور على اللوحة الرئيسية. يرجى الرجوع إلى article حيث تمت الإشارة إلى كيفية فتح الغطاء.
3. افصل DriverIC الخاص بالمحور السيني. يرجى الرجوع إلى المخطط.
   (تأكد من تذكر أي دائرة متكاملة تخص أي محور في الأصل)
4. افصل دائرة التحكم المتكاملة (DriverIC) للمحور Y. يرجى الرجوع إلى المخطط.
5. قم بتبديل كلتا الدائرتين المتكاملتين و تأكد من أن الاتجاه مطابق لما هو موضح في الرسم التخطيطي.
6. شغّل الجهاز وحاول إعادة الضبط مرة أخرى.

عرض توضيحي:

(يوضح هذا الفيديو عملية تبديل الدوائر المتكاملة للمحورين X و Y.)

حدد النتيجة والإجراء التالي الذي يجب اتخاذه:

الخطوة 6 - فحص مفاتيح النهاية:

يُستخدم مفتاح النهاية لإيقاف رأس الليزر عندما يصل إلى الطرف.
قد تنتج مشاكل الضبط عن تعطل مفتاح النهاية مما يؤدي إلى عدم توقف رأس الليزر أو توقفه مبكرًا.

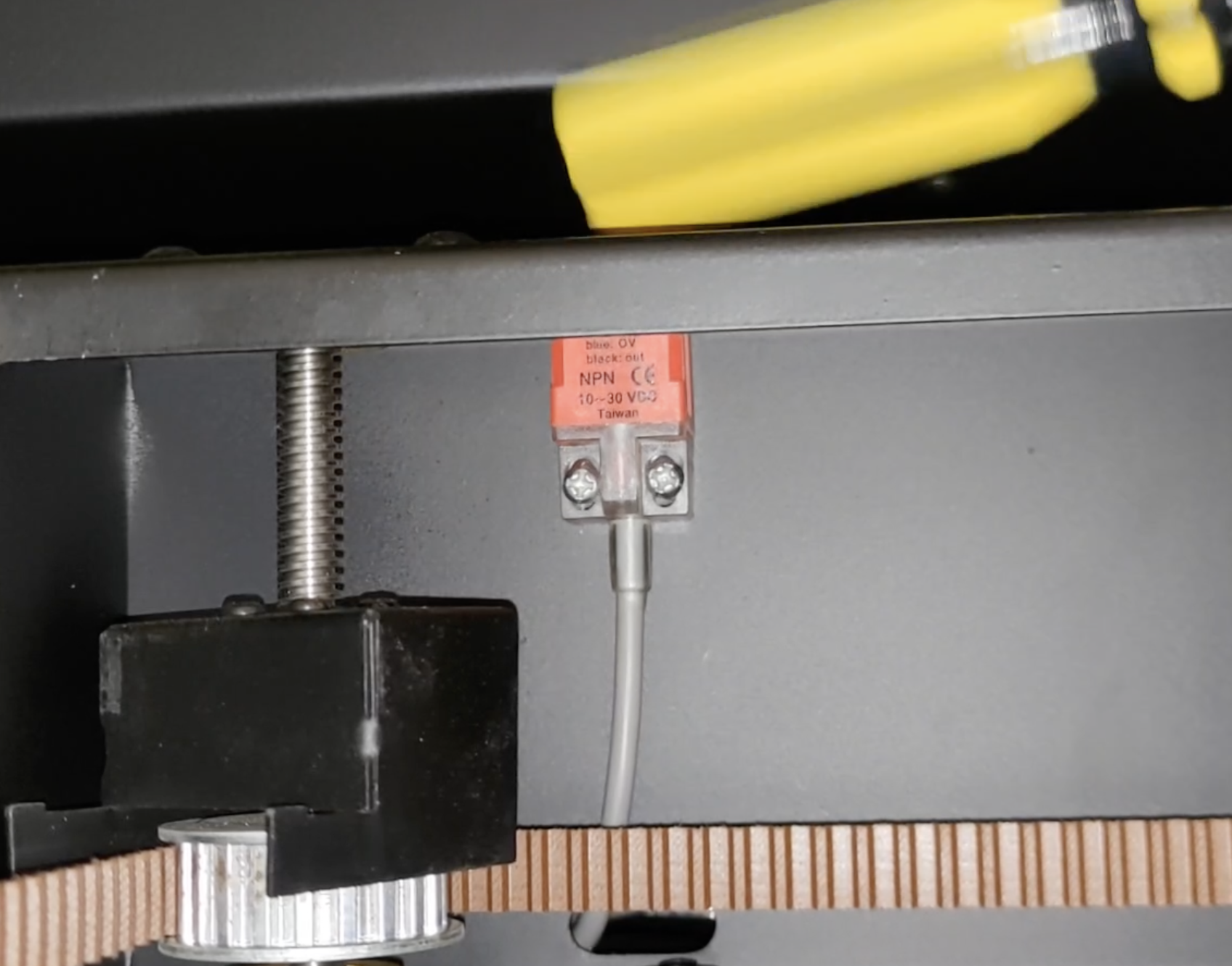

• يرجى مشاهدة الفيديو أدناه للتحقق مما إذا كانت أيقونات مفتاح الحد تتفاعل بشكل صحيح عند اقتراب مفك البراغي.
  • اقتراب المعدن = إيقاف مصباح LED الأحمر = أيقونة مغلقة
  • ابتعاد المعدن = تشغيل مصباح LED الأحمر = أيقونة مفتوحة


حدد النتيجة والإجراء التالي الذي يجب اتخاذه:

الخطوة 7 - تحقق من استواء المحور X:

• راجع الرابط أدناه لمعرفة كيفية اختبار وضبط استواء المحور X.
  تأكد من أن البكرة/العجلة ليست مفكوكة، مع الرجوع إلى نهاية الفيديو.
  [5-29 ضبط استواء المحور X]

حدد النتيجة والإجراء التالي الذي يجب اتخاذه:

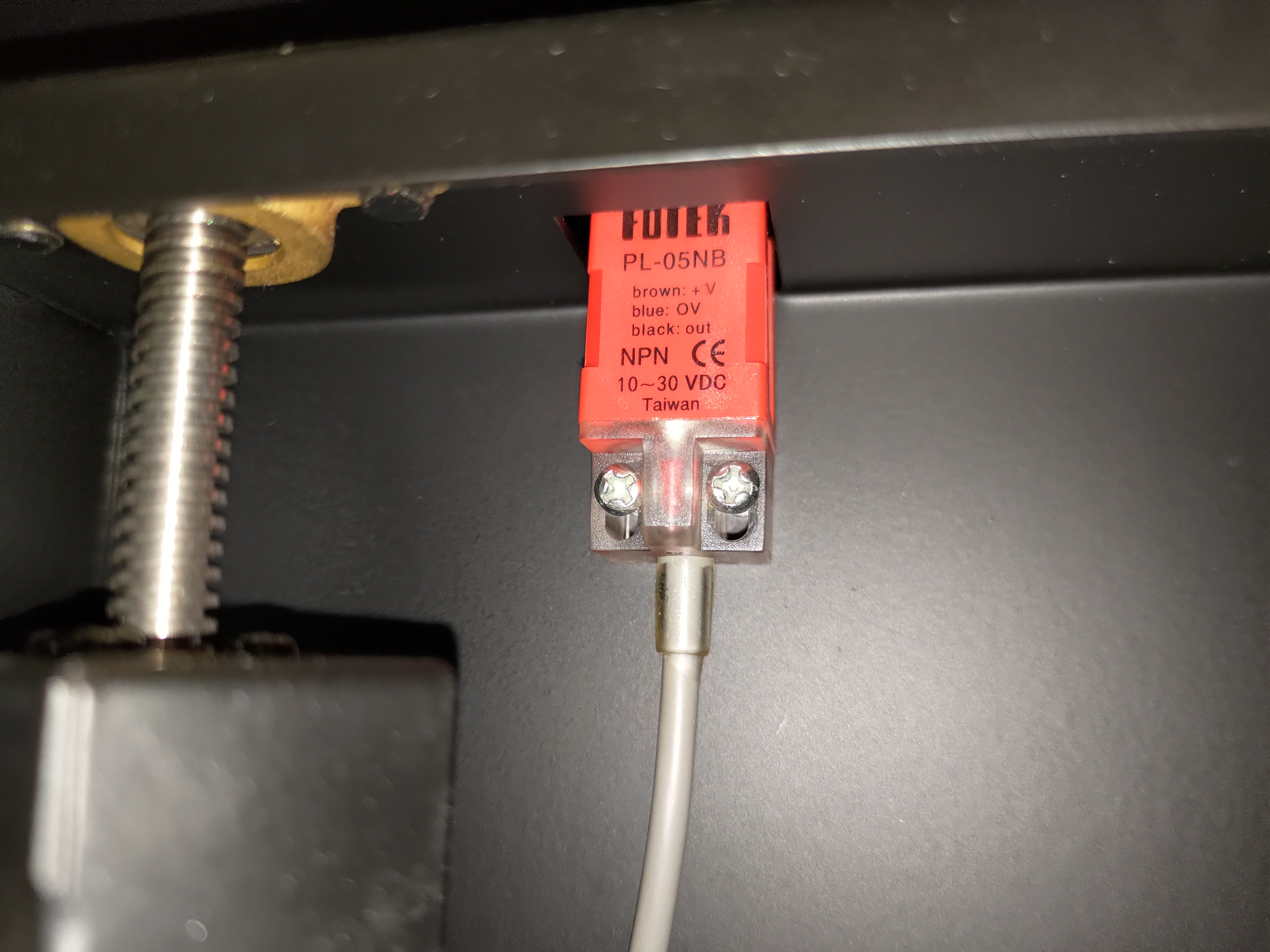

الخطوة 8 - ضبط مفتاح حد المحور Y:

قد لا تكون منطقة استشعار مفتاح الحد كافية بسبب وضعه مرتفعًا جدًا أو منخفضًا جدًا.

• يرجى أولاً التقاط صورة لتسجيل الموضع الأصلي للمفتاح.



• يرجى فك هذين البرغيين قليلاً وادفعه لأعلى ثم حاول العودة إلى الوضع الأصلي.



• إذا لم يساعد الدفع لأعلى، حاول دفعه لأسفل وحاول العودة إلى الوضع الأصلي مرة أخرى.



• إذا لم يساعد الدفع لأسفل، حاول نقله إلى المنتصف وحاول العودة إلى الوضع الأصلي مرة أخرى.


حدد النتيجة والإجراء التالي الذي يجب اتخاذه:

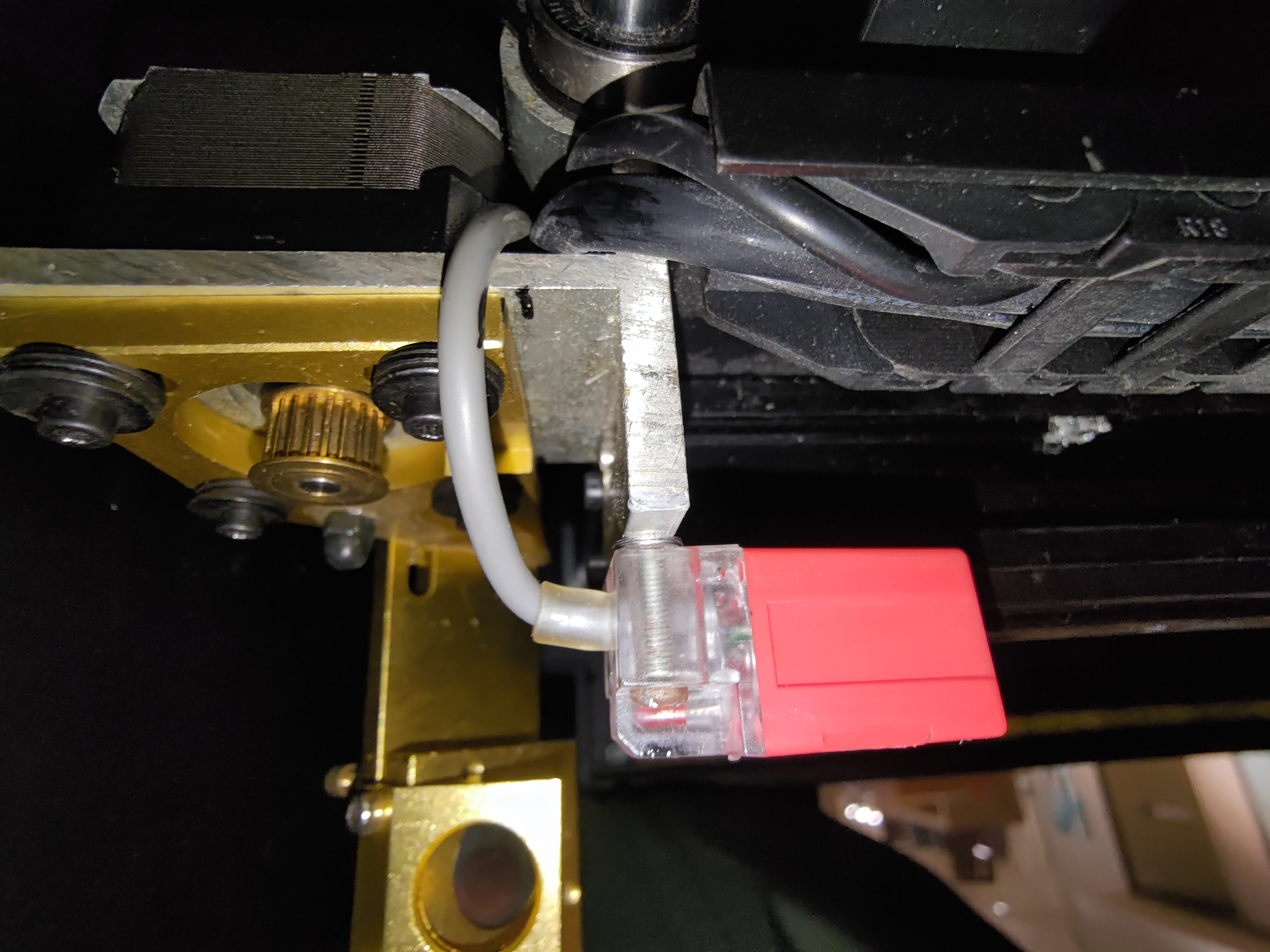

الخطوة 8.1 - ضبط مفتاح حد المحور X:

• قد لا تكون منطقة استشعار مفتاح النهاية كافية بسبب الموضع غير الصحيح.
  يرجى أولاً التقاط صورة لتسجيل الموضع الأصلي للمفتاح.


• يرجى فك هذين البرغيين قليلاً وادفعه إلى اليمين ثم حاول التوجيه الذاتي.



• إذا لم يساعد دفعه إلى اليمين، حاول دفعه إلى اليسار وحاول التوجيه الذاتي مرة أخرى.



• إذا لم يساعد دفعه إلى اليمين، حاول نقله إلى المنتصف وحاول التوجيه الذاتي مرة أخرى.

حدد النتيجة والإجراء التالي الذي يجب اتخاذه:

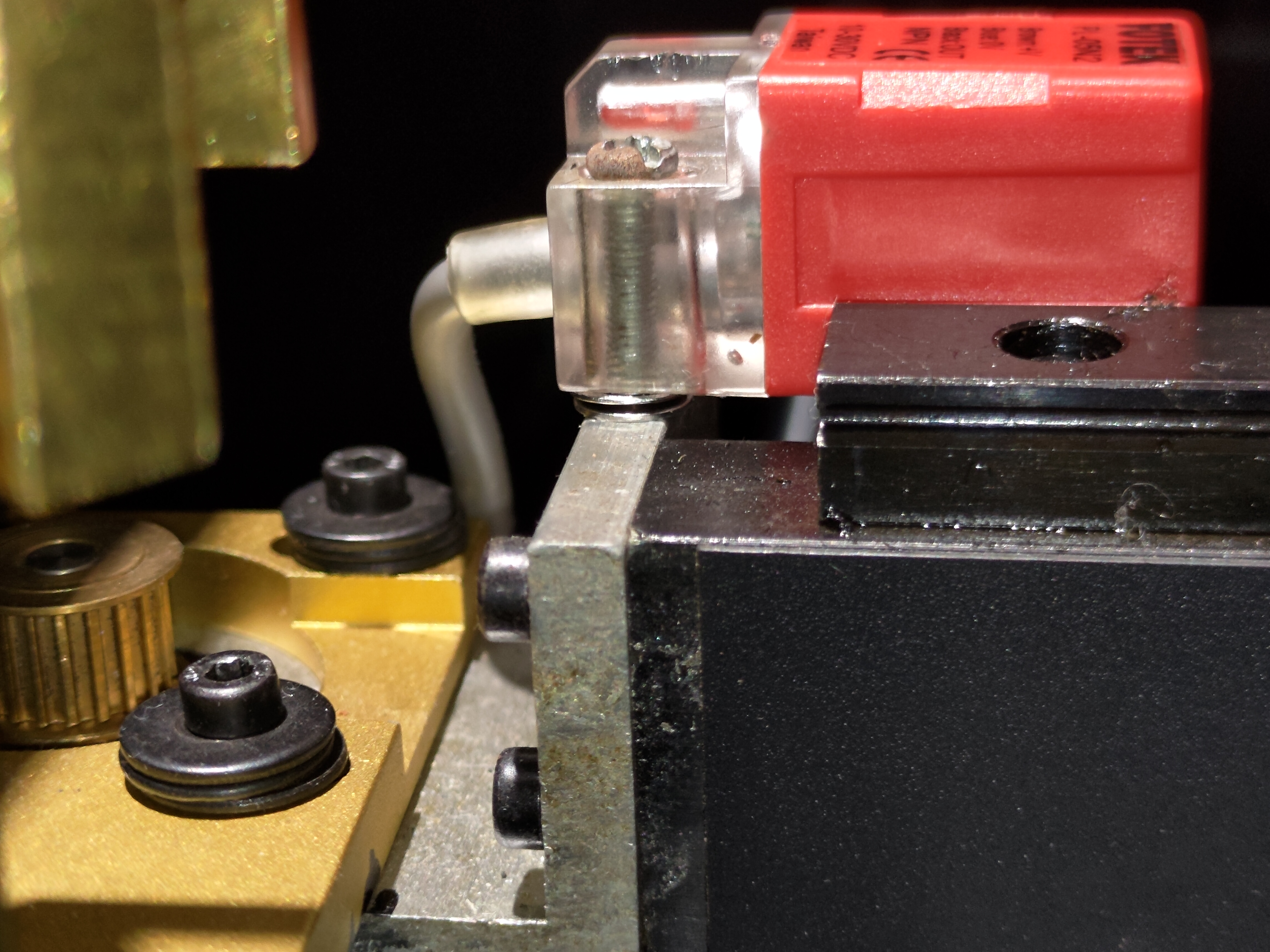

الخطوة 8.2 - إضافة فواصل/وردات أسفل مفتاح نهاية المحور X:

قد لا تكون منطقة استشعار مفتاح النهاية كافية بسبب انخفاض الموضع.

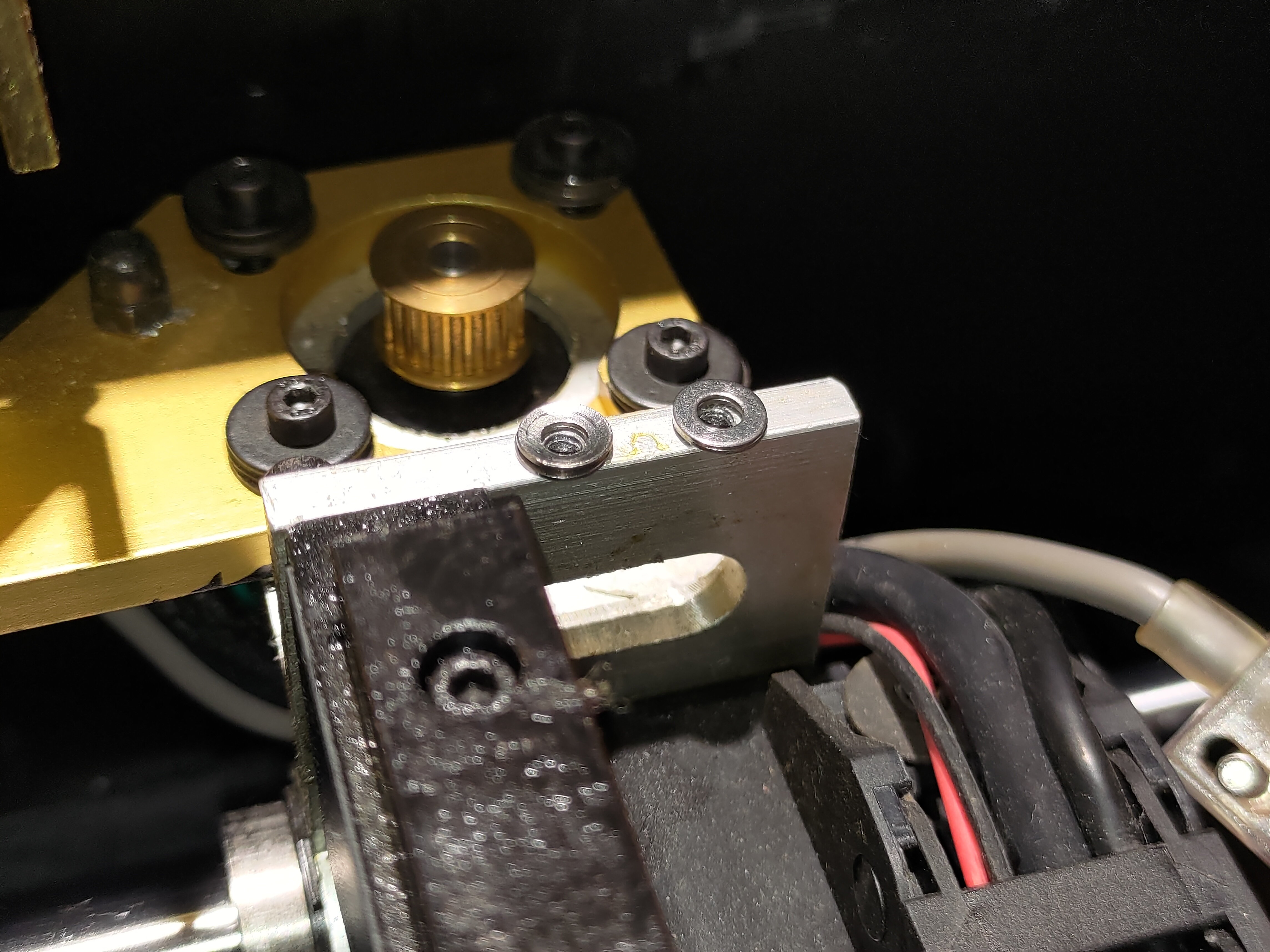

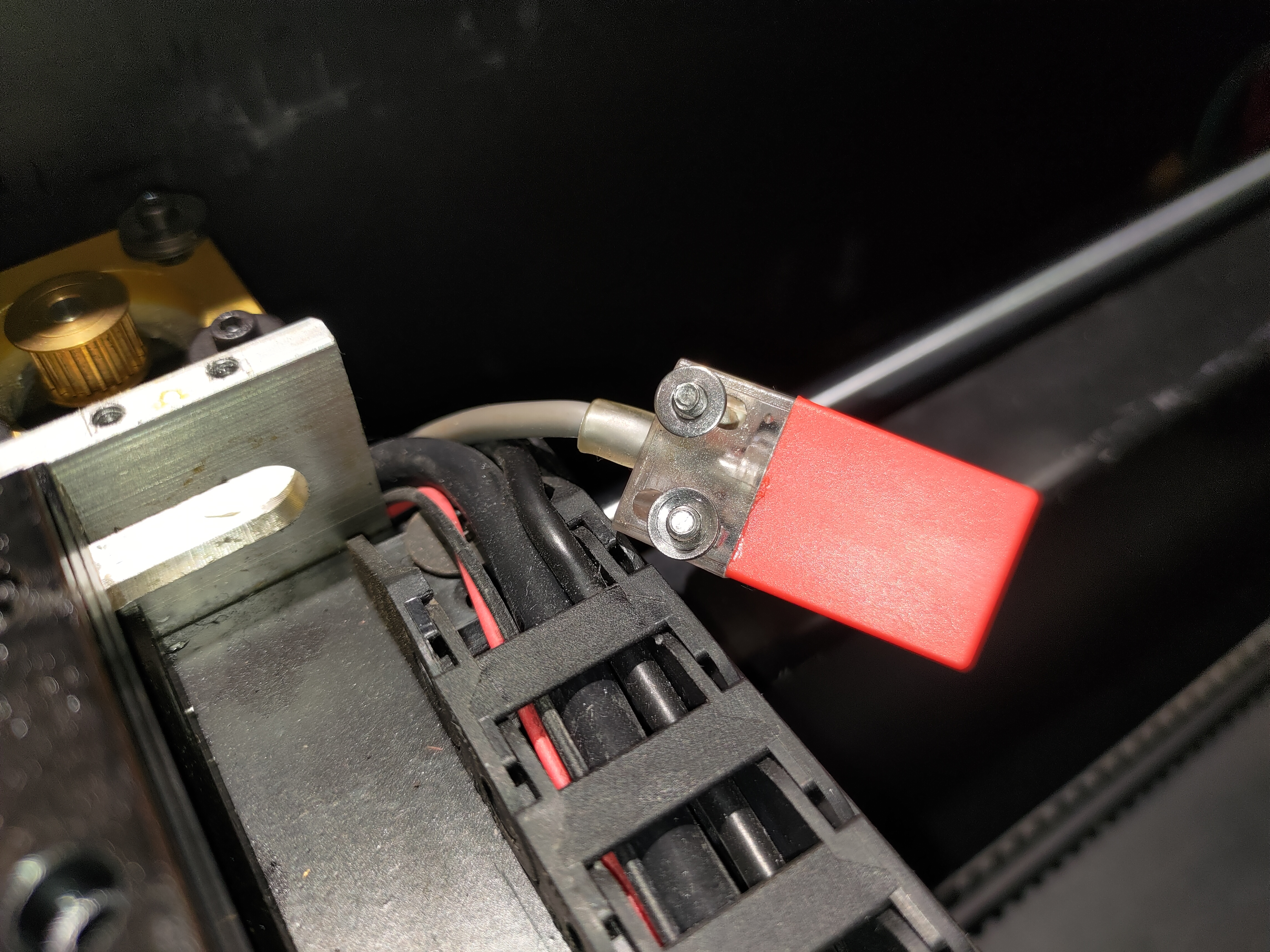

• قم بإزالة المفتاح وأضف فاصلًا أو اثنين على كل برغي لرفع المفتاح.

• حاول التوجيه الذاتي مرة أخرى لمعرفة ما إذا كان هذا ينجح.

حدد النتيجة والإجراء التالي الذي يجب اتخاذه:

الخطوة 9 - الإبلاغ إلى البائع المحلي أو دعم FLUX:

• يرجى اتباع التعليمات الواردة في الرابط أدناه للإبلاغ عن مشكلة بشكل صحيح إلى بائع التجزئة المحلي أو دعم FLUX. [اتصل بخدمة العملاء]
• تأكد من إكمالك لـ قائمة الفحص وحفظه كملف PDF حتى تتمكن من مشاركة الإجراءات التي اتخذتها.

ستكون المعلومات التي تم جمعها مثل الصور أو مقاطع الفيديو التي تُظهر مشكلة جهازك في هذه المقالة ضرورية لمشاركتها مع بائع التجزئة أو دعم FLUX.
