(يرجى تفعيل الترجمة الإنجليزية على YouTube)
يمكنك الرجوع إلى فيديو beamo للإصدار القديم من Beambox لاستبدال أنبوب الليزر باستخدام الحامل القديم.

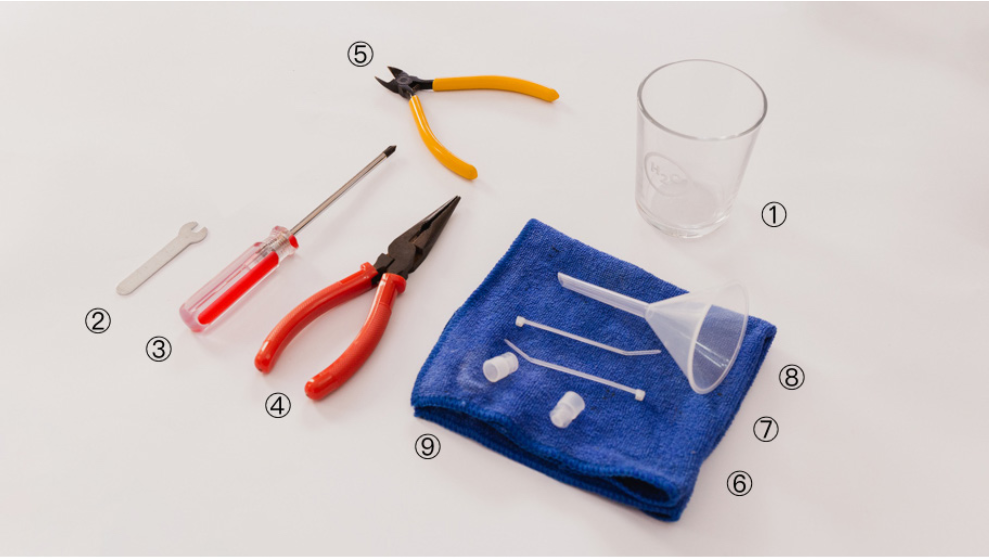

الأدوات
صندوق الملحقات:
① مفتاح ربط صغير
② قمع
صندوق أنبوب الليزر:
⑥ روابط الكابلات
⑧ سدادة خرطوم أنبوب الليزر
أدوات يجب توفيرها:
③ مفك براغي فيليبس
④ زردية ذات فك دقيق
⑤ زردية قاطعة
⑨ منشفة
⑩ وعاء ماء
يرجى فصل التيار الكهربائي قبل البدء بالعملية.
1. قم بإزالة البرغي الموجود داخل مقبض الغطاء الخلفي ثم افتح الغطاء.

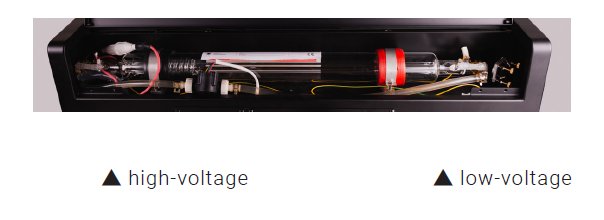

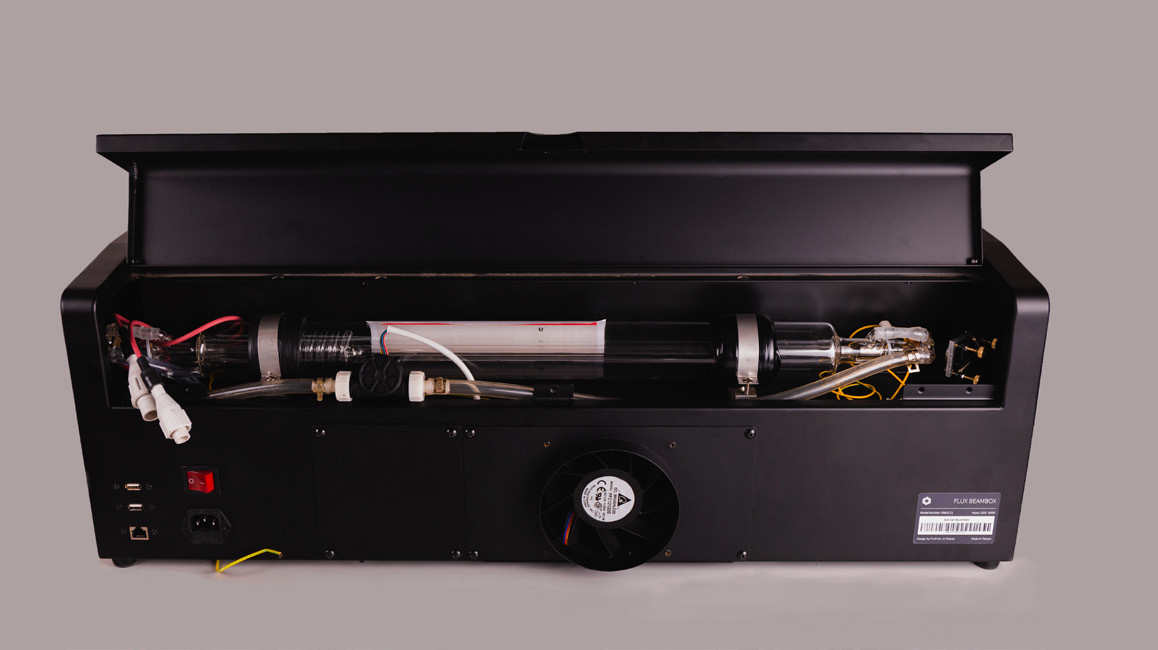

يحتوي أنبوب الليزر على طرفين. الطرف ذو السلك الأحمر الأقرب إلى شاشة اللمس يسمى جانب الجهد العالي. أما الطرف الآخر بجوار المرآة الأولى فيسمى جانب الجهد المنخفض.

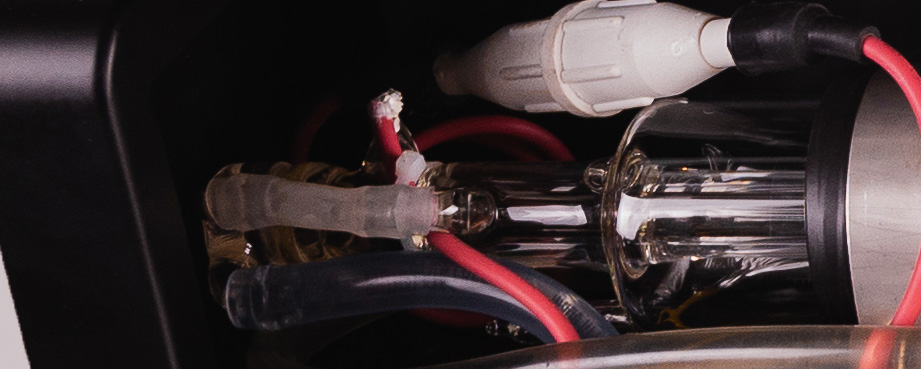

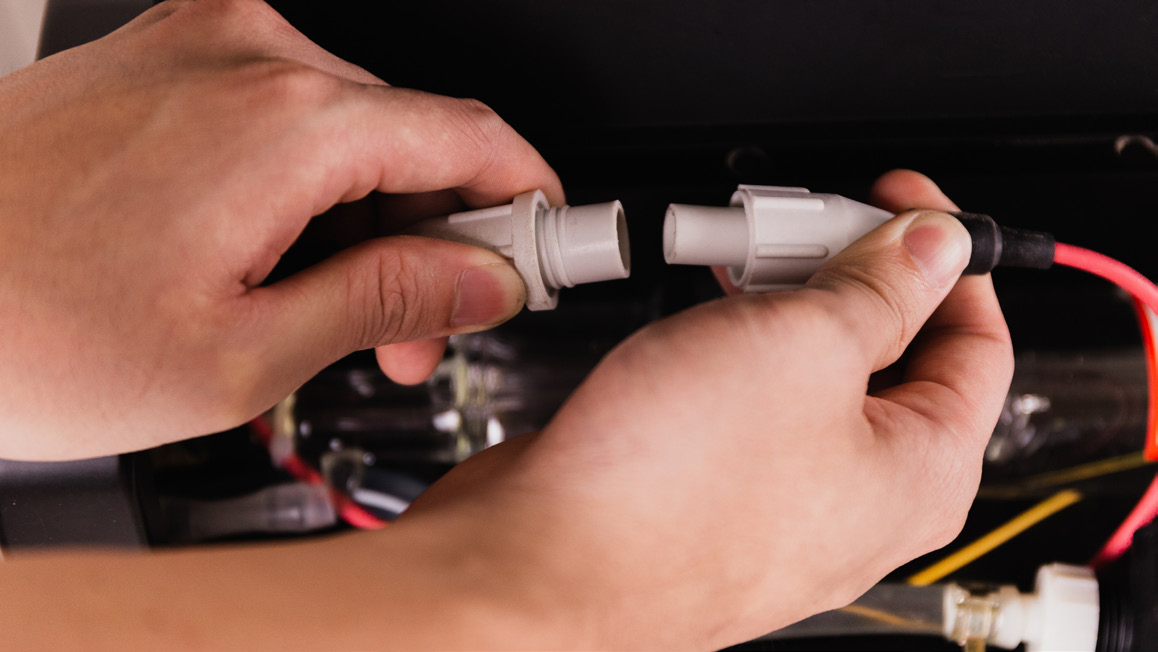

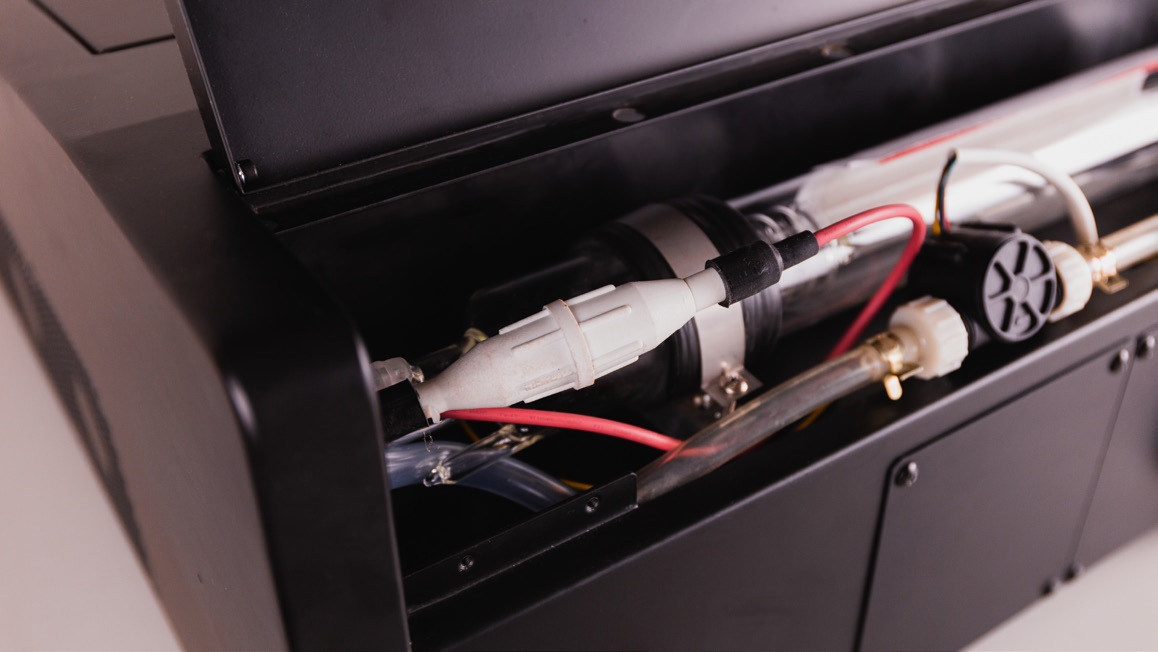

2. ابحث عن الموصل الأبيض على جانب الجهد العالي. قم بفتح الموصل بلفه وافصله.

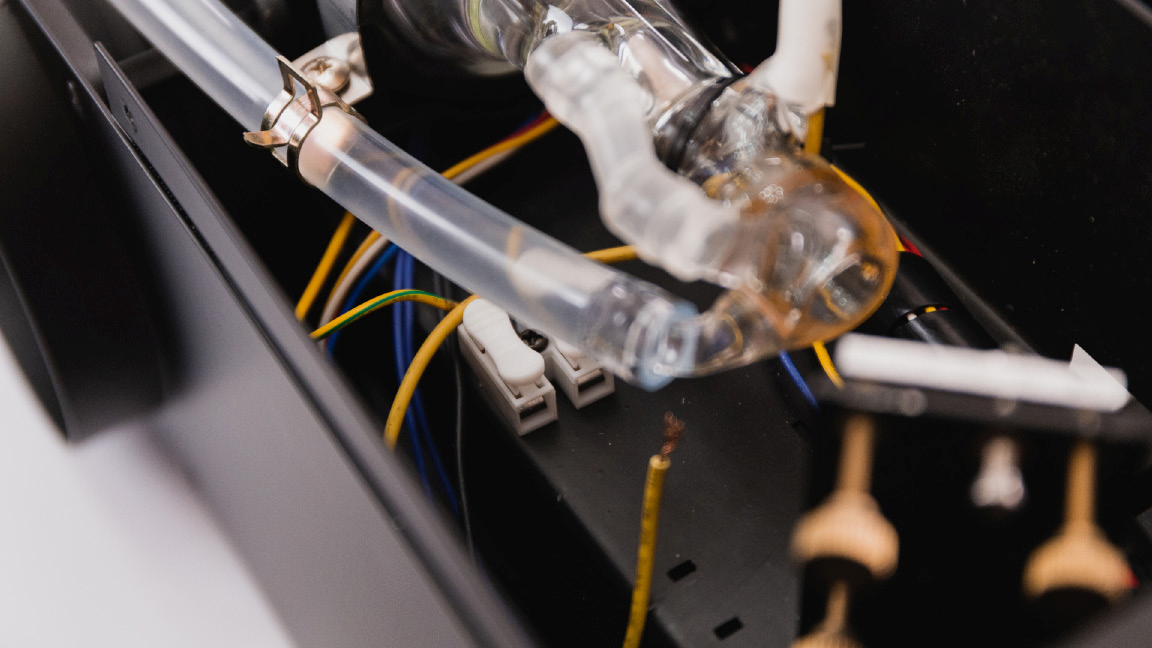

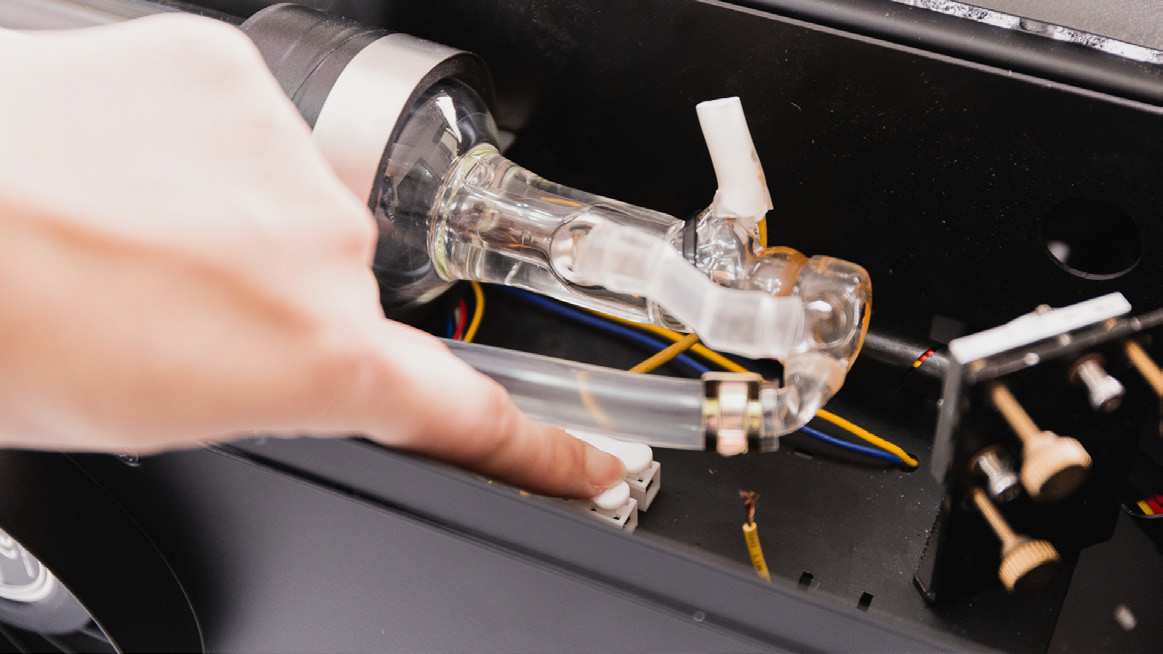

3. ابحث عن الطرف الأبيض بالقرب من جانب الجهد المنخفض.

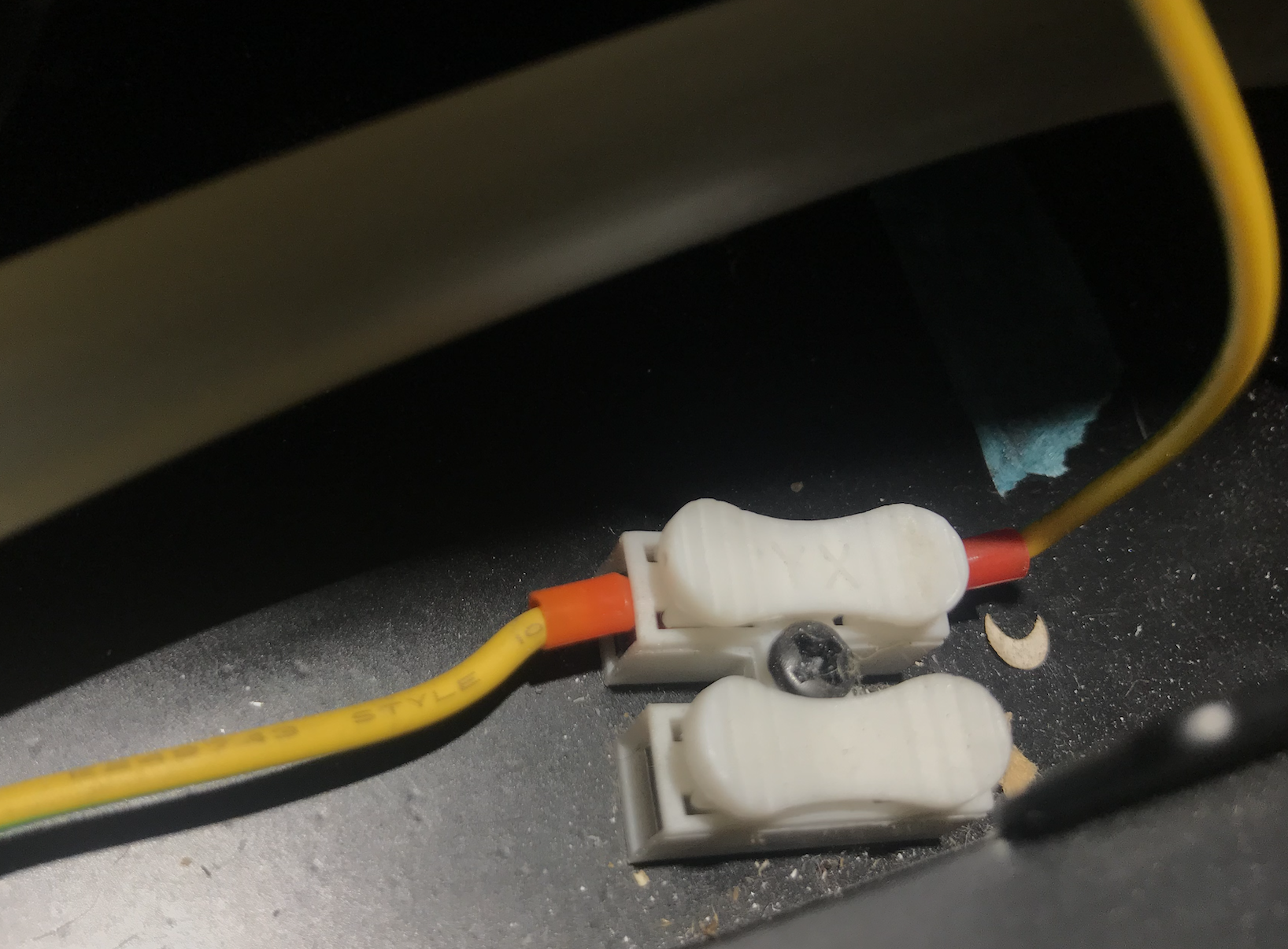

اضغط على الزر الموجود على الطرف الأبيض لتحرير وفصل الكابل المتصل بالجهد المنخفض.

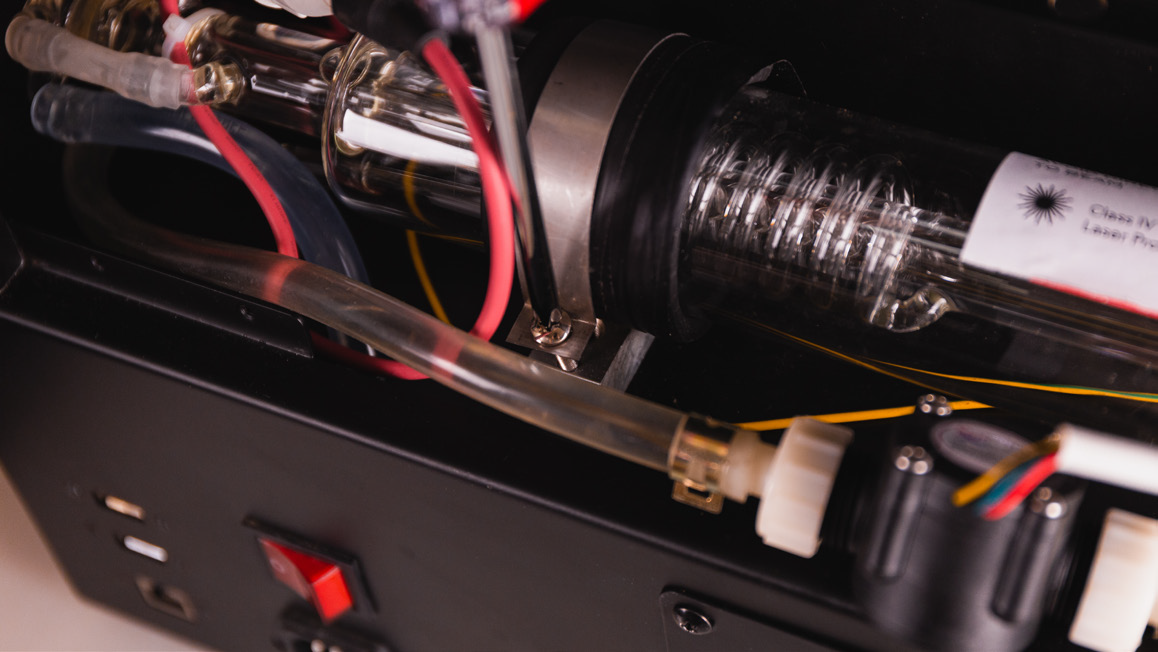

4. قم بفك براغي حامل أنبوب الليزر على كلا الجانبين.
5. حرك مشبك الخرطوم بعيدًا عن أنبوب الليزر باستخدام الكماشة. أخرج أنبوب الليزر من الهيكل وضع الطرف منخفض الجهد فوق وعاء. افصل الخرطوم عن الأنبوب وصرّف الماء. أغلق الخرطوم بسدادة عند الانتهاء.

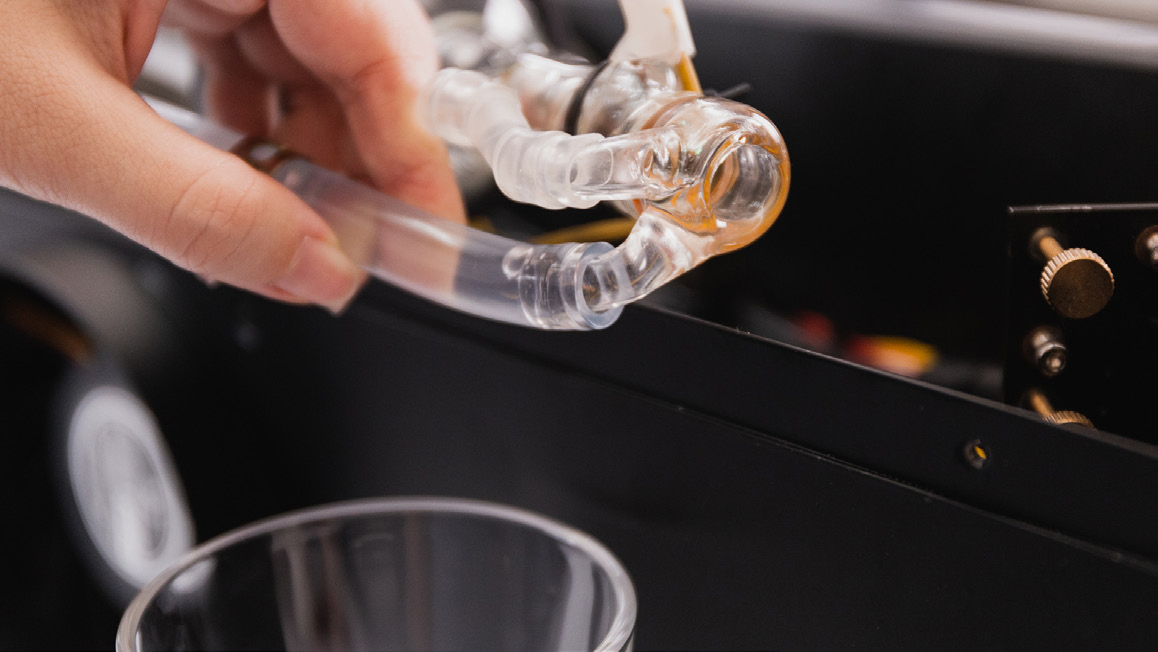

▲ ضع الطرف منخفض الجهد فوق وعاء.

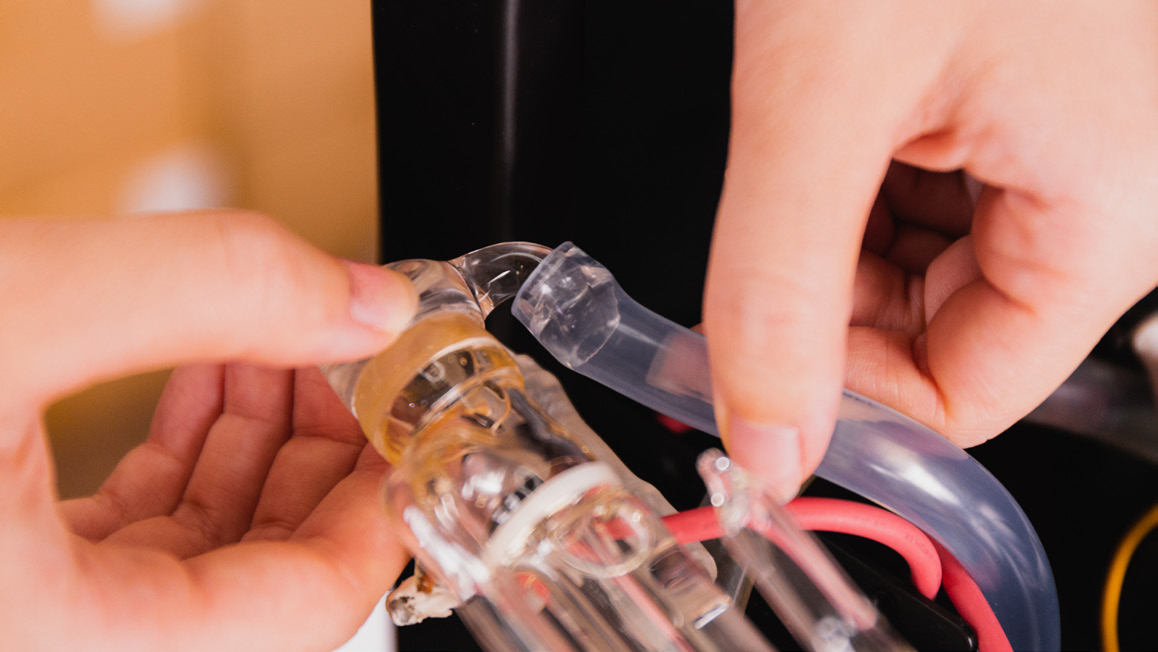

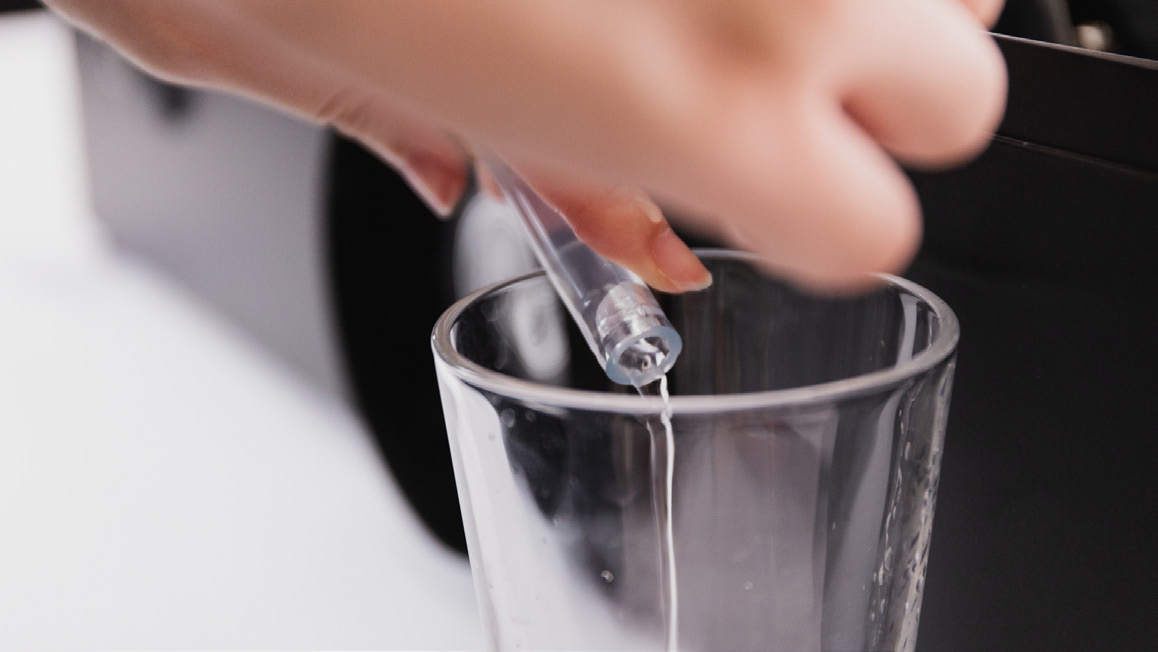

▲ انزع الخرطوم وصرّف الأنبوب

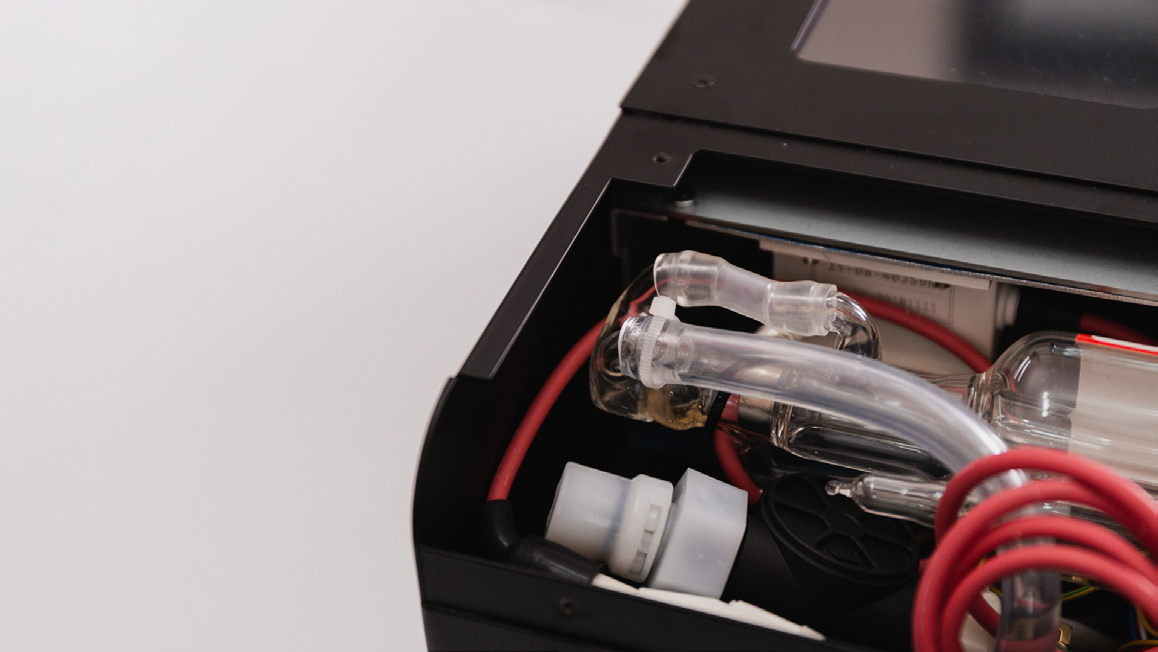

6. ضع منشفة تحت الطرف عالي الجهد. اقطع رباط الكابل الموجود في نهاية الخرطوم باستخدام قاطعة أسلاك أو مقص. اسحب الخرطوم لفصل الأنبوب بالكامل وإزالته تمامًا.

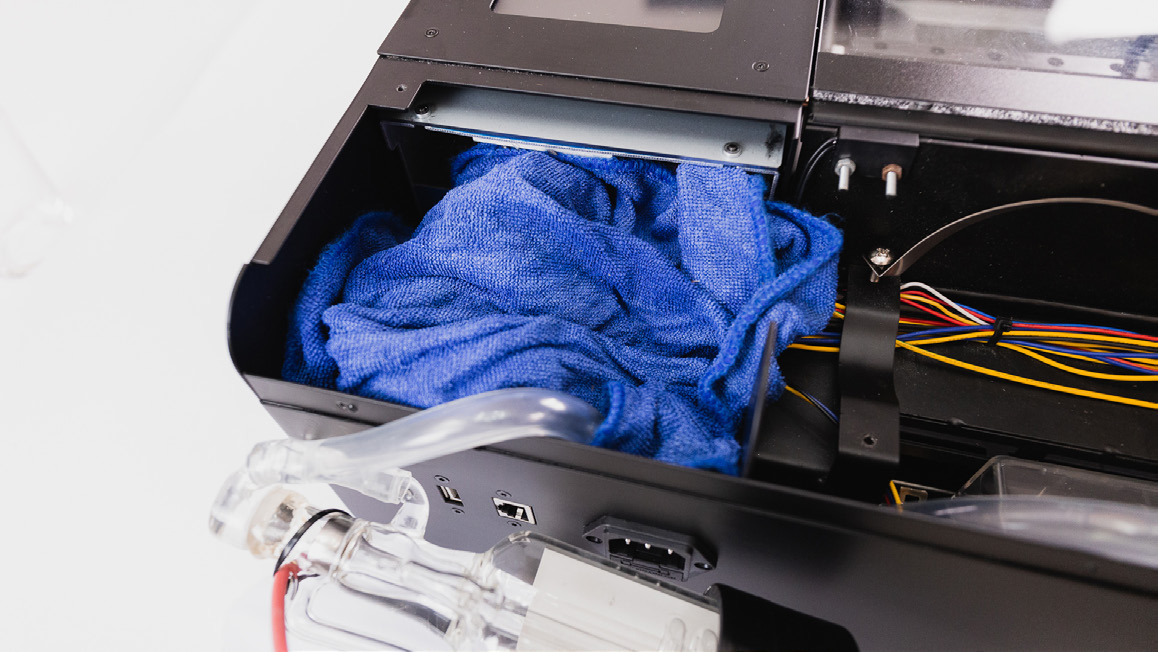

▲ ضع قطعة قماش تحت الطرف عالي الجهد.

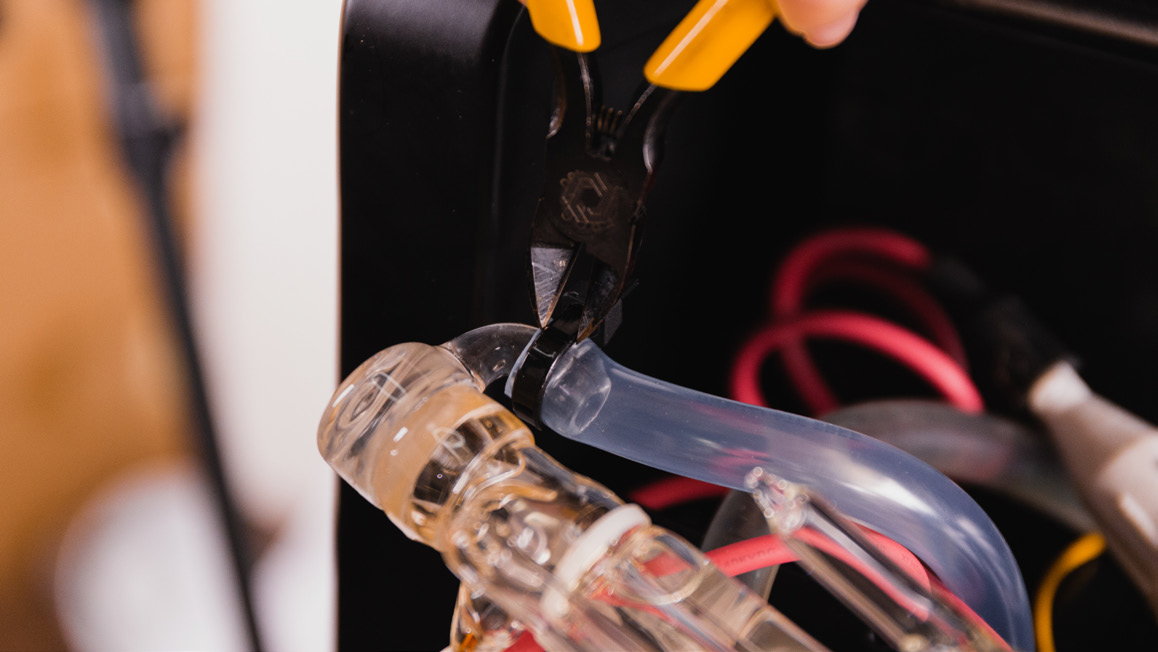

▲ اقطع رباط الكابل الموجود في نهاية الخرطوم.
▲ انزع الخرطوم وأغلق النهاية
تجنب انسكاب الماء داخل الجهاز. إذا حدث ذلك، جفف الرطوبة وانتظر حتى يجف الجهاز تمامًا.
▲ يمكن إزالة أنبوب الليزر بالكامل
7. ضع أنبوب الليزر الجديد وقم بتوصيل الخراطيم في كلا الطرفين. ثبّت الطرف عالي الجهد برباط كابل واربط الطرف الآخر باستخدام مشبك الخرطوم المعدني الأصلي.
▲ ضع أنبوب الليزر الجديد وقم بتوصيل الخراطيم
▲ ثبّت الطرف عالي الجهد برباط كابل

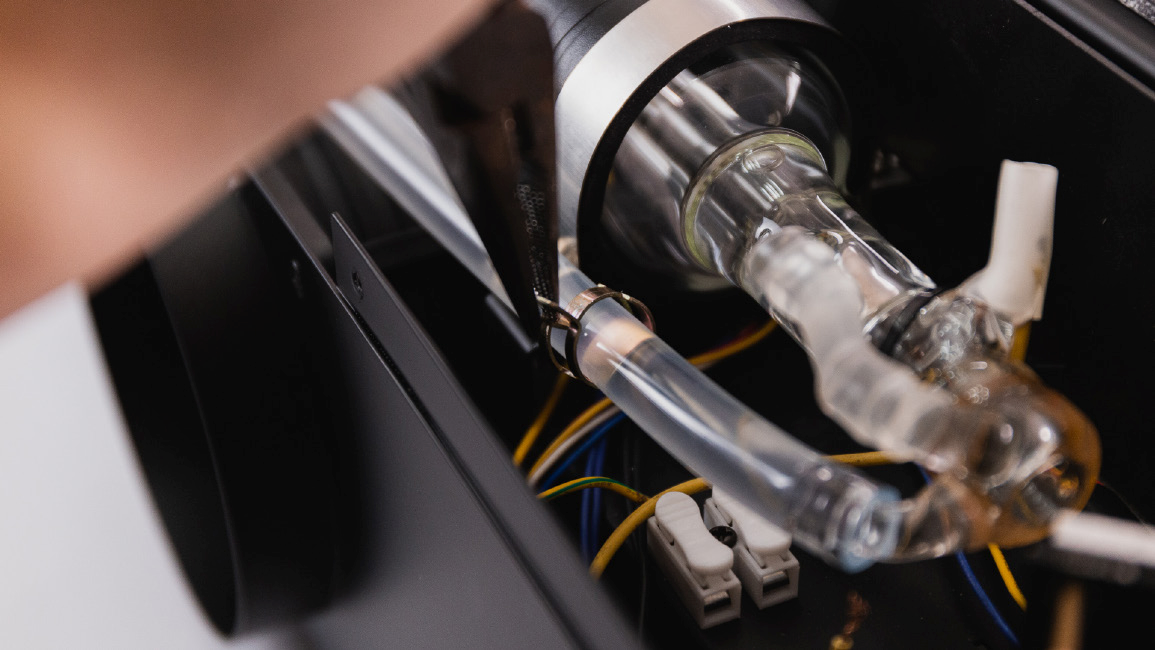

▲ اربط الطرف منخفض الجهد باستخدام مشبك الخرطوم المعدني الأصلي.
حرر المشبك المعدني ببطء لمنع تلف الأنبوب بسبب ارتداد القوة.
▲ يجب أن يكون السلكان الأصفران على نفس الجانب
8. أعد توصيل الموصل الأبيض على الطرف عالي الجهد. أدخل السلك في الطرف الطرفي على الجانب منخفض الجهد وتأكد من تثبيته بإحكام وعدم سقوطه. تحقق من أن السلك مثبت بإحكام بواسطة الطرف الطرفي.
▲ أعد توصيل الموصل الأبيض على جانب الجهد العالي.
▲ تحقق من تثبيت السلك بإحكام في الطرف الطرفي.

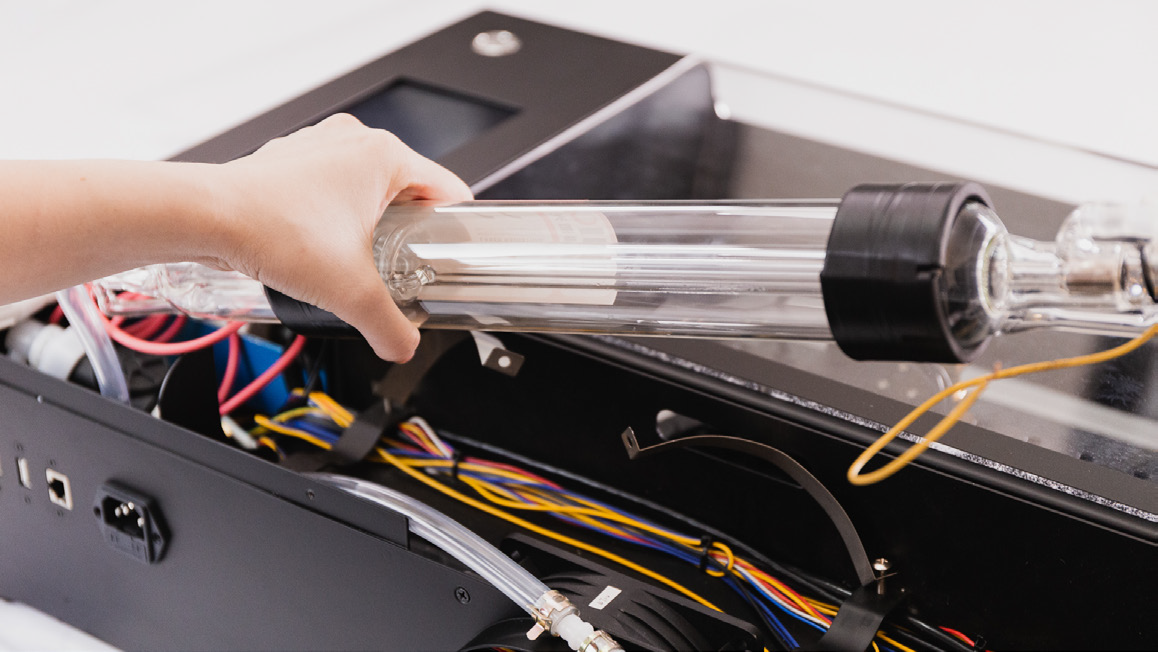

9. ضع أنبوب الليزر في الهيكل. تأكد من وجود فراغ أوسع من إصبع واحد على كلا طرفي الأنبوب. يجب أن يكون الطرف الموصل بالسلك الأحمر السميك متجهًا للأعلى. قم بتركيب براغي مشبك حامل الأنبوب وتأكد من تثبيت الأنبوب بإحكام.
تأكد من أن طرف الكابل الأحمر يشير إلى الأعلى وليس إلى أي اتجاه آخر. لا تدع طرف الأنبوب يلامس جانب الهيكل أو يقترب منه. قد يؤدي الوضع الخاطئ للأنبوب إلى تسرب الجهد الكهربائي.
10. تحقق من جميع خطوات التركيب وتأكد من أن الجهاز جاهز للتشغيل.
لا تلمس المنطقة القريبة من الجانب ذي الجهد العالي للأنبوب لتجنب الصدمة الكهربائية.
11. اضغط على "الصيانة" وسينتقل رأس الليزر إلى موضع البداية. اضغط على "المضخة" وسيتم ضخ ماء التبريد في أنبوب الليزر.
احذر من الضغط على "الليزر". لا تضع إصبعك بالقرب من مخرج شعاع الليزر.

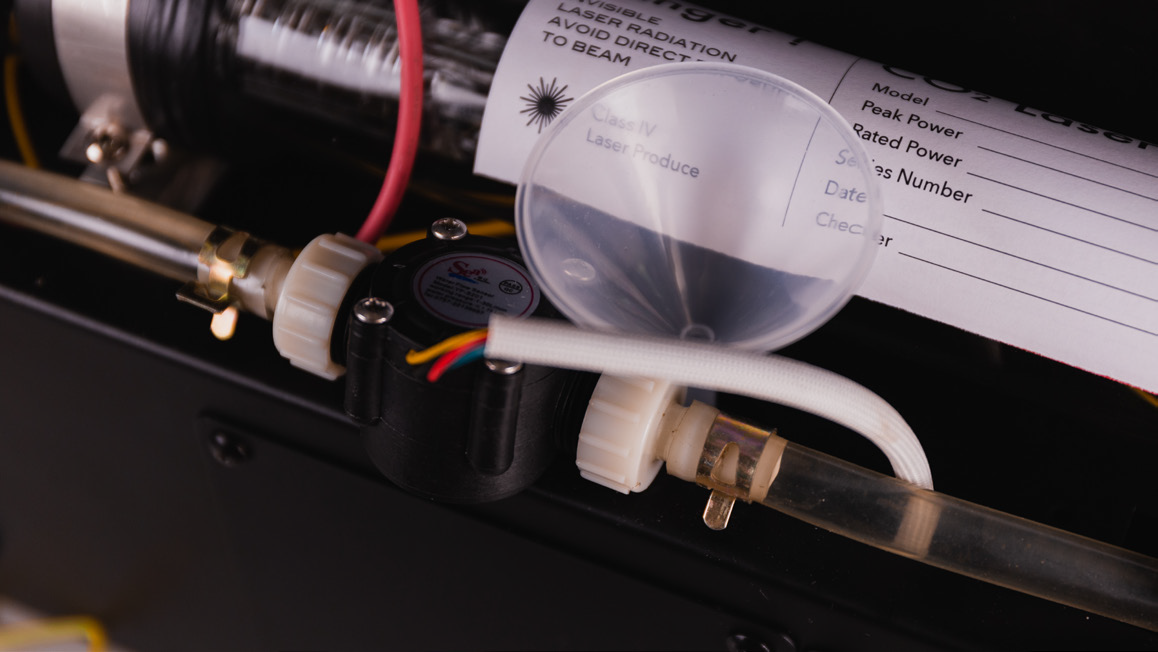

12. افصل الطاقة وافتح غطاء خزان الماء. املأ الخزان باستخدام قمع ثم أعد إغلاقه بإحكام.
راقب مستوى الماء بعناية لمنع الفيضان. يُفضل استخدام الماء المقطر.

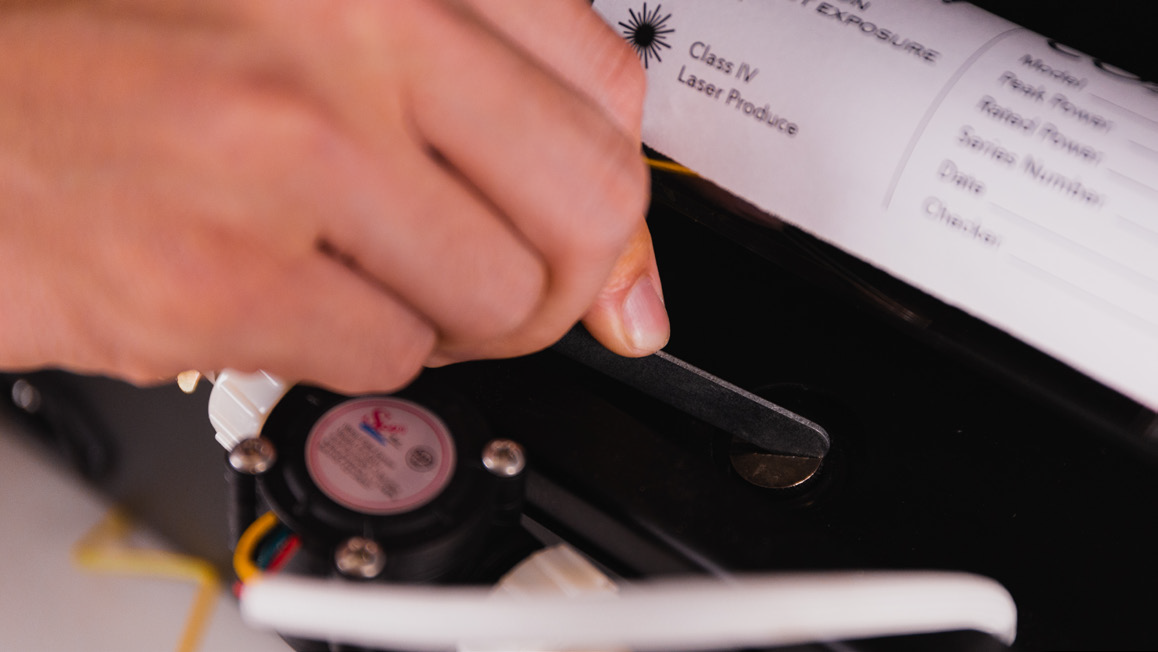

▲ استخدم عملة معدنية أو مفتاح ربط صغير لفتح الخزان.
13. كرر الخطوتين ⓫ و⓬ حتى يتوقف مستوى الماء في الخزان عن الانخفاض. بعد ذلك يكتمل الاستبدال.
