4-8 محاذاة المسار البصري

تعليمات المحاذاة:

1. لا تفتح غطاء الباب أثناء نبض الليزر، وإلا فلن يصدر الليزر ضوءًا بسبب آلية الحماية.

2. عند محاذاة المسار البصري، يمكن ضبط "الطاقة" على x0.50 في صفحة "الصيانة" لتجنب أن تكون بقعة الليزر كبيرة جدًا للحكم على اتجاه إزاحة بقعة الليزر بدقة. عند اكتمال المحاذاة، يجب استعادة "الطاقة" إلى إعداد الطاقة الأصلي x1.00 لتجنب نقص الطاقة أثناء الاستخدام.

3. إذا كان هناك صوت طقطقة غير طبيعي عند بدء نبضة الليزر، يرجى فصل الطاقة والتوقف عن الاستخدام فورًا. 【استكشاف الأخطاء وإصلاحها】 لا يوجد إخراج لشعاع الليزر.

4. يرجى استخدام مفك توركس لإزالة البراغي الستة الموجودة على الغطاء الخلفي ثم إزالة الغطاء الخلفي.

5. نظرًا لوجود أقفال ملولبة على صواميل المرايا العاكسة الأولى والثانية التي تثبت براغي ضبط المرآة، يُقترح إسقاط كمية صغيرة من الكحول على تلك الصواميل لتليين أقفال الخيوط قبل تدوير الصواميل.

خطوات المحاذاة:

أنبوب الليزر

الهدف: للتأكد من أن بقعة الليزر موجودة على المرآة العاكسة الأولى.
الطريقة:
1. إزالة الغطاء الخلفي: يرجى استخدام مفك توركس لإزالة البراغي الستة الموجودة على الغطاء الخلفي ثم إزالة الغطاء الخلفي.
2. لصق الشريط: خذ قطعة من الشريط ذو الوجهين والصقها على الإطار المعدني المستدير للمرآة العاكسة الأولى.
3. الحصول على بقعة الليزر على المرآة العاكسة الأولى: أغلق غطاء الباب > انقر فوق "MAINTAIN" على الشاشة > انقر فوق "Laser Pulse" > افتح غطاء الباب > تأكد من أن بقعة الليزر داخل المرآة، وتجنب إطار المرآة.

المرآة العاكسة الأولى

الهدف: لجعل البقعة السفلية اليسرى تتطابق مع البقعة العلوية اليسرى.
الطريقة:
1. تحرير المحركات ولصق الشريط: انقر فوق "MAINTAIN" للجهاز لـ إنهاء التوجيه الذاتي > انقر على "Motors" > خذ قطعة من الشريط اللاصق ذو الوجهين والصقها على الإطار المعدني للمرآة العاكسة الثانية.
2. الحصول على البقعة الليزرية العلوية اليسرى: حرك رأس الليزر إلى أعلى اليسار يدويًا > أغلق غطاء الباب > انقر على "Laser Pulse" > افتح غطاء الباب > تأكد من موضع بقعة الليزر تحتاج إلى ملاحظة كيفية تحرك البقعة الليزرية التالية (السفلية اليسرى).
3. الحصول على البقعة الليزرية السفلية اليسرى: حرك رأس الليزر إلى أسفل اليسار يدويًا > أغلق غطاء الباب > انقر على "Laser Pulse" > افتح غطاء الباب > تأكد مما إذا كانت البقعتان السفلية والعلوية اليسرى متطابقتين في نفس الموضع وتجنب إطار المرآة العاكسة. كما هو موضح في الصورة أعلاه. إذا لم تتطابق بقع الليزر تمامًا، اضبط برغي ضبط المرآة خلف المرآة العاكسة الأولى وفقًا لاتجاه حركة بقعة الليزر، بحيث يتحرك موضع بقعة الليزر السفلية اليسرى إلى موضع بقعة الليزر العلوية اليسرى.

4. اضبط المرآة العاكسة الأولى: ضع كمية صغيرة من الكحول على

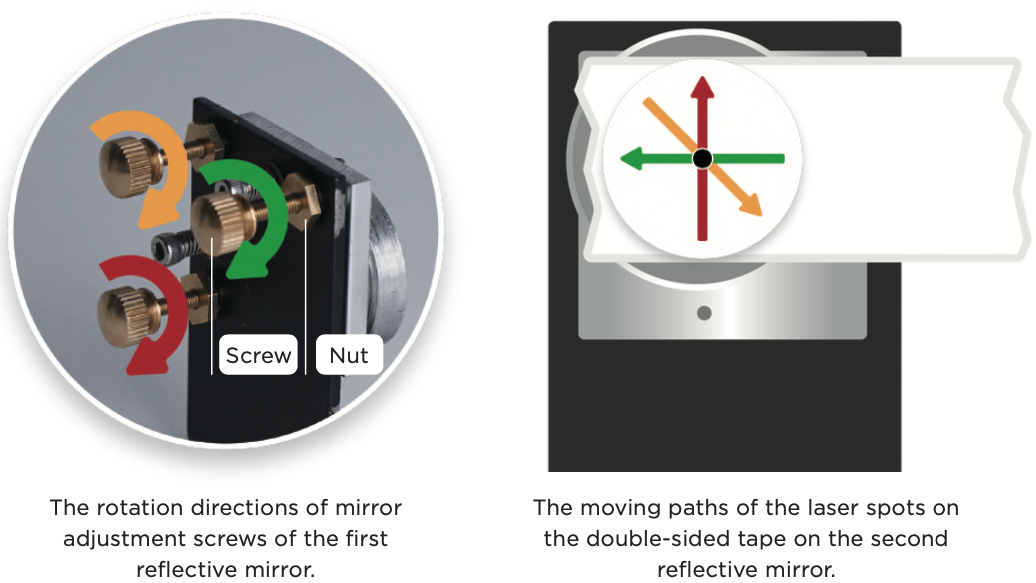

الصامولة لتليين قفل السن > استخدم مفتاح ربط مزدوج الرأس لفك الصامولة دون إدارة برغي ضبط المرآة > اربط أو فك برغي ضبط المرآة وفقًا لاتجاه حركة بقعة الليزر (سيتم شرح اتجاه التحكم لاحقًا) > كرر الخطوات 2 و 3 و 4 حتى تتطابق بقعة الليزر السفلية اليسرى مع بقعة الليزر العلوية اليسرى (إذا لم تعد قادرًا على تحديد اتجاه حركة بقعة الليزر، فأنت بحاجة إلى إعادة تطبيق الشريط اللاصق ذو الوجهين) > بعد الانتهاء من الضبط، اربط الصامولة دون إدارة برغي ضبط المرآة.

بعد التأكد من تطابق النقاط السفلية والعلوية اليسرى وتجنب إطار المرآة العاكسة، اضبط المرآة العاكسة الثانية.

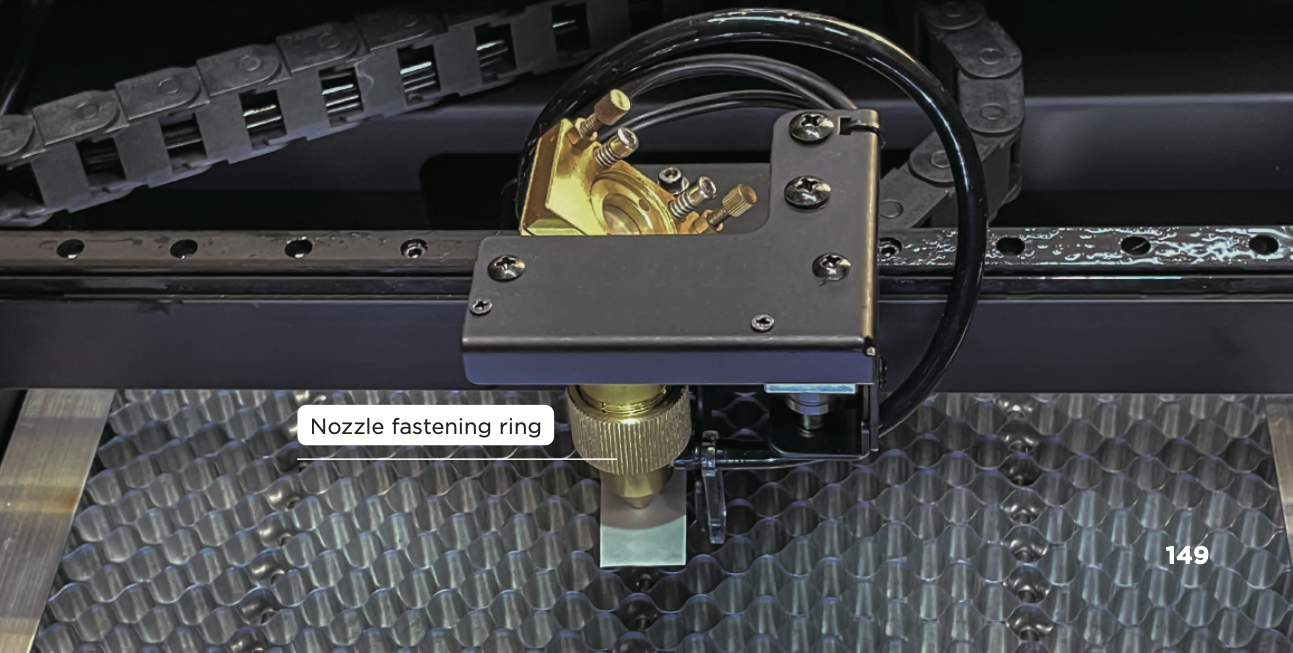

9. حرك المرآة العاكسة الثالثة (كما هو موضح أدناه):

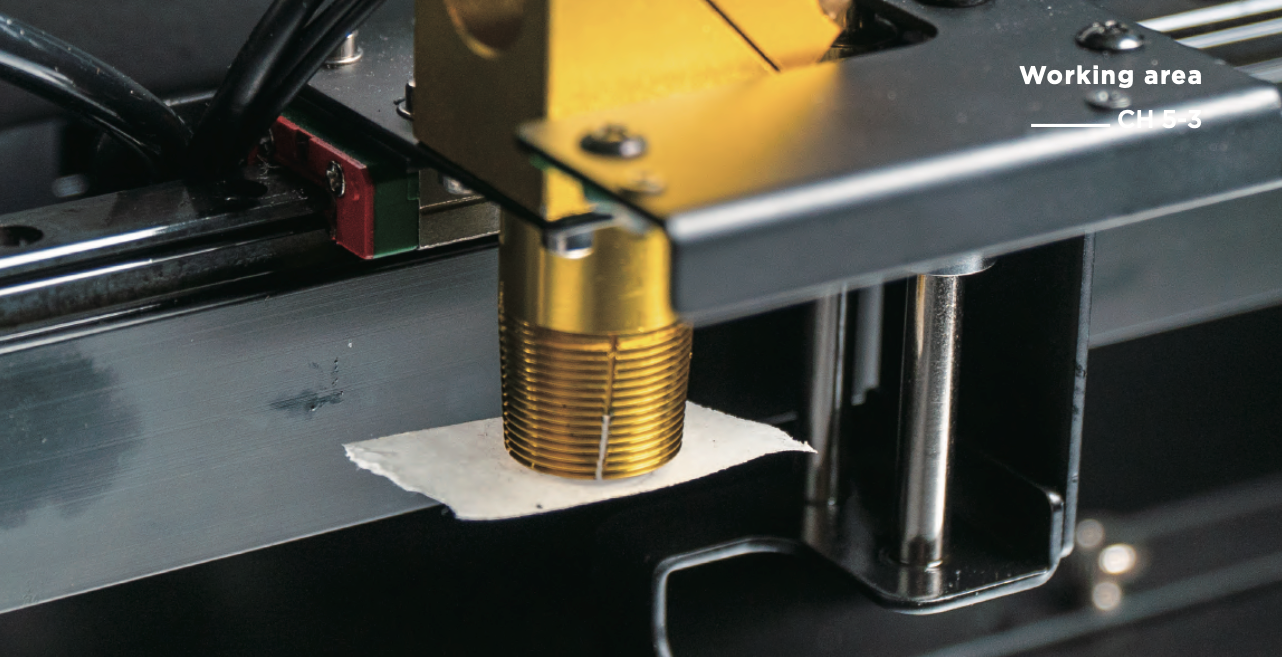

أ. بقعة الليزر في مركز مقبس رأس الليزر، مما يعني أن المسار البصري عمودي ولا يحتاج إلى ضبط.
ب. إذا كانت البقعة على اليمين، قلل الفجوة الموازية للمرآة العاكسة وقم بفك براغي ضبط المرآة الثلاثة بمقدار نصف لفة، ثم كرر الخطوات من 6 إلى 9 حتى تصبح البقعة في مركز مقبس رأس الليزر.

ج. إذا كانت البقعة على اليسار، زد الفجوة الموازية للمرآة العاكسة وأحكم ربط براغي ضبط المرآة الثلاثة بمقدار نصف لفة، ثم كرر الخطوات من 6 إلى 9 حتى تصبح البقعة في مركز مقبس رأس الليزر.

بعد الانتهاء من الضبط، يرجى تشغيل "معايرة الكاميرا" أولاً ثم استخدام معاينة الكاميرا. 【Beam Studio Tutorial】معايرة الكاميرا.
