يركز النقش بالليزر شعاع ليزر عالي الطاقة على سطح مادة النقش مما يؤدي إلى تسخين أو تبخير المادة بشكل فوري لإنشاء تجويف أو قطع في مسار شعاع الليزر.
نظرة عامة على التصميم
المسار الضوئي
يتضمن المسار الضوئي لقاطع الليزر توجيه شعاع الليزر من مصدر الليزر إلى المادة المراد قطعها. ينعكس الشعاع أولاً من سلسلة من المرايا للتنقل حول هيكل الجهاز. ثم يمر عبر عدسة تركيز تركز الشعاع في نقطة دقيقة، مما يزيد من قوة القطع.
أنبوب الليزر
الجهاز مزود بأنبوب ليزر CO2. يقوم التيار الكهربائي بتهييج غاز CO2 داخل الأنبوب الزجاجي المغلق لإنتاج ليزر غير مرئي بطول موجي 10.6 ميكرومتر. يبلغ قطر الضوء المنبعث من نهاية أنبوب الليزر حوالي 5 مم. نظرًا لتباعده الصغير، يمكن نقل شعاع الليزر هذا داخل الجهاز مع فقدان طاقة ضئيل.
المكونات الأخرى

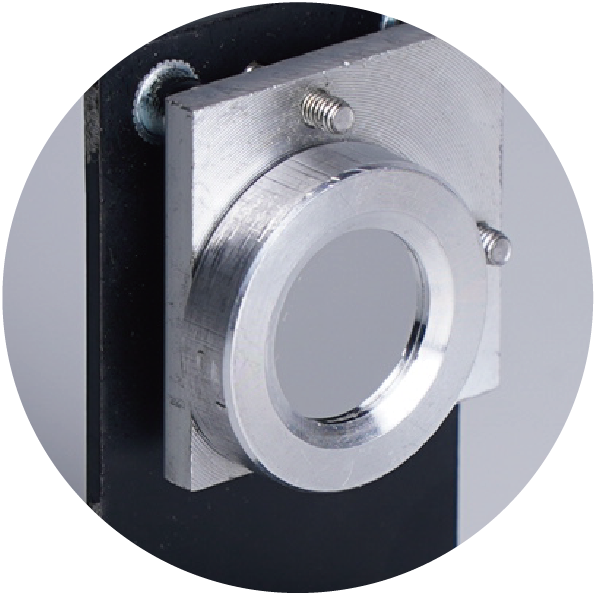

المرايا العاكسةتوجد ثلاث مرايا عاكسة داخل الجهاز. موضع المرآة الأولى ثابت، بينما يمكن للمحرك تحريك المرآتين الثانية والثالثة لتوجيه شعاع الليزر إلى أي موضع على طاولة العمل. تتحرك المرآة الثانية للأمام والخلف على طول المحور Y، بينما تتحرك المرآة الثالثة يسارًا ويمينًا على طول المحور X. |
رأس الليزررأس الليزر هو مكون أساسي مسؤول عن توجيه وتركيز شعاع الليزر على المادة المراد قطعها. يحتوي على مرايا وعدسات تقوم بمحاذاة شعاع الليزر وتركيزه بدقة، مما يعزز قوة القطع ودقته. يتضمن رأس الليزر أيضًا فوهة توجه تيار هواء لإزالة الأدخنة وتبريد منطقة القطع، مما يحسن جودة القطع. |
عدسة التركيزيوجه الانعكاس الثالث شعاع الليزر إلى سطح مادة النقش. تقوم عدسة زجاجية داخل رأس الليزر بتركيز الشعاع من قطر حوالي 5 مم إلى قطر حوالي 0.3 مم (مع عدسة إضافية 1.5 بوصة، يمكن أن يكون 0.2 مم) لإنشاء كثافة طاقة أعلى تكفي لحرق المواد غير المعدنية مثل الخشب والأكريليك على الفور، والمواد المعدنية بعد الأنودة، أو الفولاذ المقاوم للصدأ بعد معالجة رش محددة. |
