يقدم هذا الفصل ميزات البرنامج ويوضح تقنيات الإنشاء الأربعة، بما في ذلك إنشاء Beam Studio، واستيراد ملفات العمل، وتتبع الصور، والإنتاج الضخم، ويختتم بتعليمات التنسيق.
متوفر لـ Beam Studio 2.2+.
يمكن تقسيم واجهة البرنامج إلى 5 أقسام
أ. شريط الأدوات
ب. لوحات الطبقة والكائن
ج. إعدادات المعلمات
د. واجهة العمل
هـ. القائمة
أ. شريط الأدوات
يسار
| أيقونة | الاسم | اختصار لوحة المفاتيح | الوصف |
| تحديد | V |
تحديد كائنات محددة. |
|
| صورة | I |
استيراد ملفات JPG / PNG / SVG / DXF / AI / PDF. اسحبها وأفلتها مباشرة في البرنامج أو الصقها مباشرة من المتصفح بعد "نسخ الصورة". |
|
| نص | T |
إضافة كائنات نصية جديدة. عندما يكون الملء غير مفعل، يكون هناك فقط خط نصي، وبمجرد تشغيله، سيكون النص صلبًا. |
|
| العناصر |
صور مختارة. |
||
| مستطيل | M |
ارسم مستطيلات. قادر على ضبط نصف قطر الزوايا المستديرة. |
|
|
|
مضلعات |
ارسم مضلعات. يمكن زيادة عدد رؤوس المضلع أو تقليلها باستخدام مفاتيح "+" و "-" أثناء الرسم. |
|
| بيضاوي | L |
ارسم القطع الناقص. |
|
| خط | \ |
ارسم مسارات الخط. |
|
| قلم | P |
|
|
| رمز الاستجابة السريعة | إنشاء رمز الاستجابة السريعة | ||
| مولد الصندوق | إنشاء صندوق قطع بالليزر | ||
| سوق التصميم | افتح سوق التصميم (https://dmkt.io) | ||
| معاينة الكاميرا | أدخل وضع معاينة الكاميرا. |

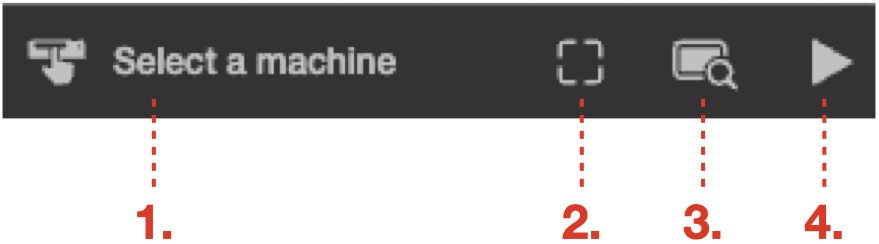

أعلى
- محدد الجهاز: اختر الجهاز الذي تريد الاتصال به.
- تشغيل إطار المعاينة: معاينة نطاق عمل المهمة (خاص بـ Ador).
- معاينة المسار: عرض محاكاة لمسار العمل قبل إرسال المهمة.
- بدء المهمة: إرسال المهمة إلى الجهاز المحدد.
وضع معاينة الكاميرا
| أيقونة | الاسم | الوصف |
| معاينة |
حدد نطاقًا لمعاينة منطقة مواد العمل المراد قصها أو نقشها. |
|
| تتبع الصورة |
مسح وإنشاء كائن مسار من صور معاينة الكاميرا. |
|
| مسح |
حذف الصور التي تمت معاينتها بواسطة الكاميرا، ولكن لن يتم حذف كائنات تتبع الصورة. |
ب. لوحات الطبقة والكائن
لوحة الطبقات
- نظرة عامة: تعرض لوحة الطبقات قائمة بجميع الطبقات في مشروعك.
- إضافة طبقات جديدة: انقر على الزر "+" لإضافة طبقة جديدة.
- خيارات الطبقة: انقر بزر الماوس الأيمن على أي طبقة للوصول إلى خيارات إضافية.
تحقق من التفاصيل هنا: التحكم في الطبقات.
لوحة الكائنات

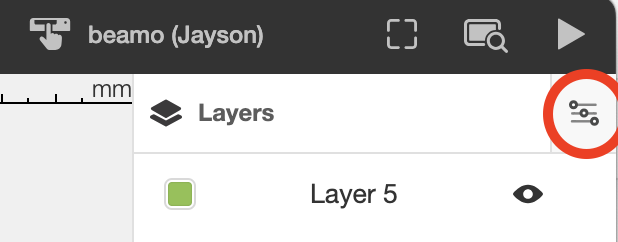

انقر فوق الرمز هنا لفتح لوحة الكائنات.
هناك خمسة أنواع رئيسية من الكائنات التي يمكنك العمل معها:
- كائن الصورة
- كائن النص or كائن النص على المسار
- كائن المسار
- كائن الشكل الهندسي: يشمل المستطيلات والبيضاويات والمضلعات والخطوط
- SVG كائنSVG الملفات المستوردة بصيغة :
لكل نوع كائن خيارات وإجراءات محددة. يمكن العثور على معلومات مفصلة لكل منها في الفصل التالي.
ج. إعدادات المعلمات
معلمات الطبقة
النسبة المئوية لطاقة إخراج الليزر.
(مم/ث) السرعة:
سرعة حركة رأس الليزر، تقاس بالمليمترات في الثانية.
(مرات) التنفيذ
عدد المرات التي يتم فيها تنفيذ طبقة واحدة لنفس المهمة.
خطوة Z (مم) (متوفرة لـ FLUX ador و beamo و HEXA.)
عند إجراء قطوعات متعددة على نفس المسار لطبقة واحدة (عندما يكون "EXECUTE" أكبر من 1)، يمكنك تعيين مقدار النزول لرأس الليزر لكل قطع للتعامل مع المواد الأكثر سمكًا.
خيارات المعلمة
| أيقونة | الاسم | الوصف |
| استيراد |
استيراد جميع معلمات النقش المخزنة في ملف .json إلى قائمة المعلمات. |
|
| تصدير |
تصدير جميع المعلمات كملف .json واحد. |
|
| إدارة المعلمات |
تصفح المعلمات المخصصة أو تحريرها أو حذفها. |
|
| إضافة المعلمات الحالية |
تسمية المعلمة الحالية وحفظها في قائمة المعلمات. |
|
| معلمات مخصصة |
حدد المعلمات من القائمة المنسدلة. تتوفر معلمات مقترحة للمواد الشائعة. |
نصائح لاستخدام المعلمات
- نظرًا لاختلاف المواد، ابدأ باستخدام المعلمات المضمنة لمراقبة نتائج النقش. قم بضبطها حسب الحاجة للحصول على التأثير المطلوب.
- يوصى بضبط الطاقة أقل من 70٪ في Beamo و Beambox و Beambox Pro لإطالة عمر أنبوب الليزر. ومع ذلك، بالنسبة لـ Ador و HEXA، فإن استخدام الطاقة الكاملة له تأثير أقل على استهلاك الليزر.
- اضبط المعلمات بشكل دوري لمراعاة الانخفاض الطبيعي في أداء أنبوب الليزر بسبب الاستخدام والوقت.
د. واجهة العمل
مركز النافذة هو المنطقة المخصصة لاستيراد الصور أو رسم الكائنات. لاحظ أنه يجب وضع الكائنات في المنطقة للمتابعة مع المهمة.
هـ. القائمة
يتم تقديم الوظائف المستخدمة بشكل متكرر في كل علامة تبويب هنا.
Beam Studio
- حول Beam Studio: عرض إصدار Beam Studio.
- التفضيلات: تعديل الإعدادات الافتراضية مثل اللغة وعنوان IP الخاص بالجهاز والوظائف الإضافية.
ملف
- فتح، حفظ، حفظ باسم: فتح الملفات أو حفظها.
- أمثلة: استخدم أمثلة متنوعة، بما في ذلك ملفات مختلفة واختبارات نقش المواد (مجموعات مختلفة من الطاقة والسرعة) لتحديد أفضل المعلمات للمواد الجديدة.
- تصدير: تصدير الملفات بتنسيقات متعددة، بما في ذلك BVG و SVG و PNG و JPG ومهمة FLUX. يتم شرح المعلومات التفصيلية حول تنسيقات الملفات في هذا الفصل.
تحرير
- تحسين: قم بتحسين ترتيب الكائنات للاستفادة بأكبر قدر من فعالية من مادة النقش.
- إعدادات المستند: اضبط الإعدادات مثل دقة النقش ومنطقة العمل (حدد الطراز) والوظائف الإضافية.
- مسح المشهد: إزالة جميع الكائنات من المشهد
عرض
- إظهار الشبكات: عرض الشبكات في واجهة العمل.
- استخدام لون الطبقة: عرض ألوان الطبقات على الكائنات في تلك الطبقة.
الآلات
- اختبار إعدادات الشبكة: تحقق من جودة اتصال الشبكة بين الكمبيوتر والجهاز المستهدف.
- معايرة الكاميرا: قم بتشغيل عملية معايرة الكاميرا للأجهزة، لمختلف الملحقات.
- تحديث البرامج الثابتة: قم بتنزيل البرامج الثابتة من الموقع الرسمي، واحفظها على جهاز الكمبيوتر الخاص بك، وقم بتحديث البرامج الثابتة للجهاز عن طريق تحديد ملف البرامج الثابتة على جهاز الكمبيوتر الخاص بك. ملاحظة: تستغرق ترقية البرامج الثابتة بضع دقائق. لا تقم بإيقاف تشغيل الجهاز أثناء العملية.
نافذة
- هذه هي القائمة الافتراضية لأنظمة Mac. لا تحتوي أنظمة التشغيل نافذةs و Linux Ubuntu على هذا الخيار.
مساعدة
- عرض البرامج التعليمية للبدء: إعادة تشغيل البرنامج التعليمي للبرنامج من البداية.
- الإبلاغ عن الأخطاء: قم بتصدير تقرير الأخطاء بعد مواجهة خطأ. تأكد من عدم إعادة تنظيم البرنامج أو إغلاقه قبل تصدير تقرير الأخطاء. سيقوم قسم خدمة العملاء بإرشادك خلال عملية تصدير ملفات تقرير الأخطاء لاستكشاف أخطاء Beam Studio وإصلاحها.
- أداة التصحيح: واجهة للمطورين لتصحيح مشاكل البرنامج.
