⚠︎Advertència: La funció de passada directa no està disponible a Europa.

Descripció

Aquest article proporciona una guia pas a pas per instal·lar el complement de passada directa del Beambox II.
Si us plau, seguiu les instruccions següents per al procés d'instal·lació.

Desembalatge:

#	Article	Quantitat	Foto

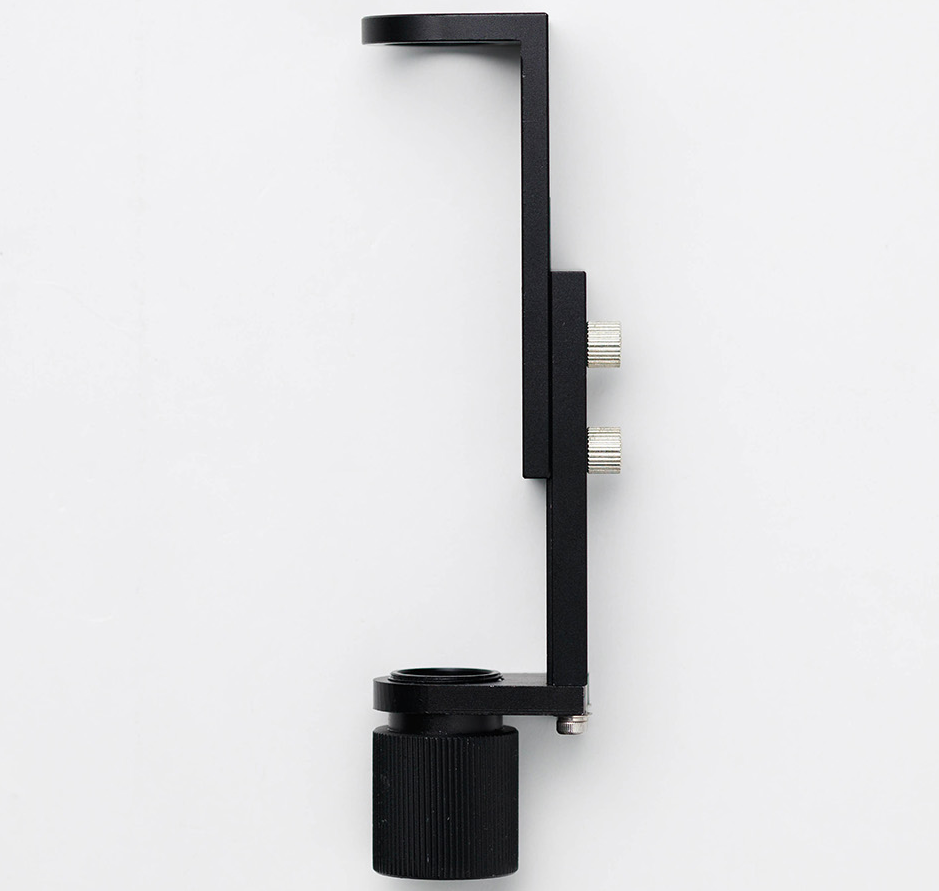

1	Complement d'extensió del broquet	1 unitat
2	Eina d'enfocament manual	1 unitat

Eines

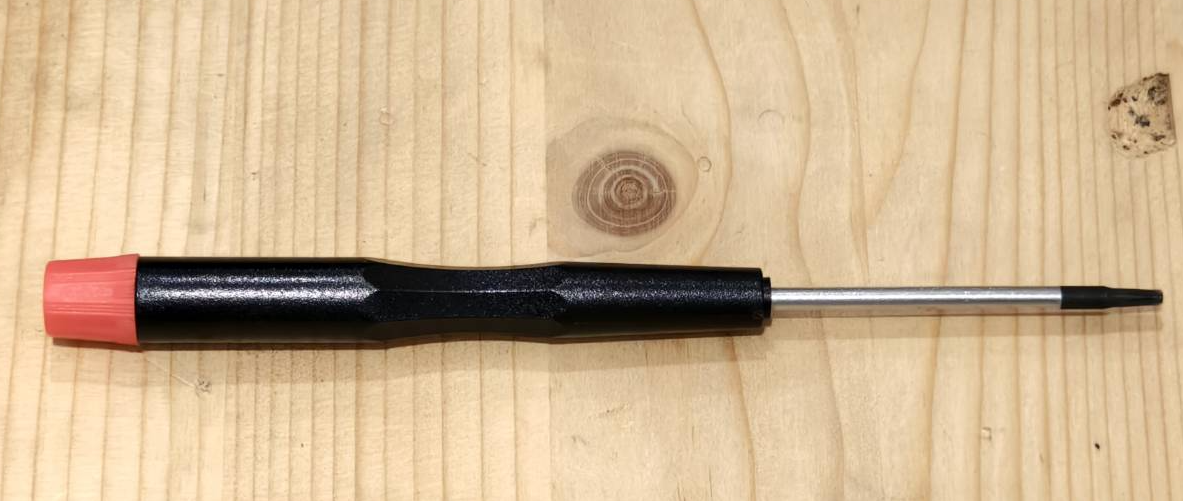

1	Tornavís Torx T8

Pas 1

Retireu el panell de bresca i el suport de la plataforma.

Pas 2

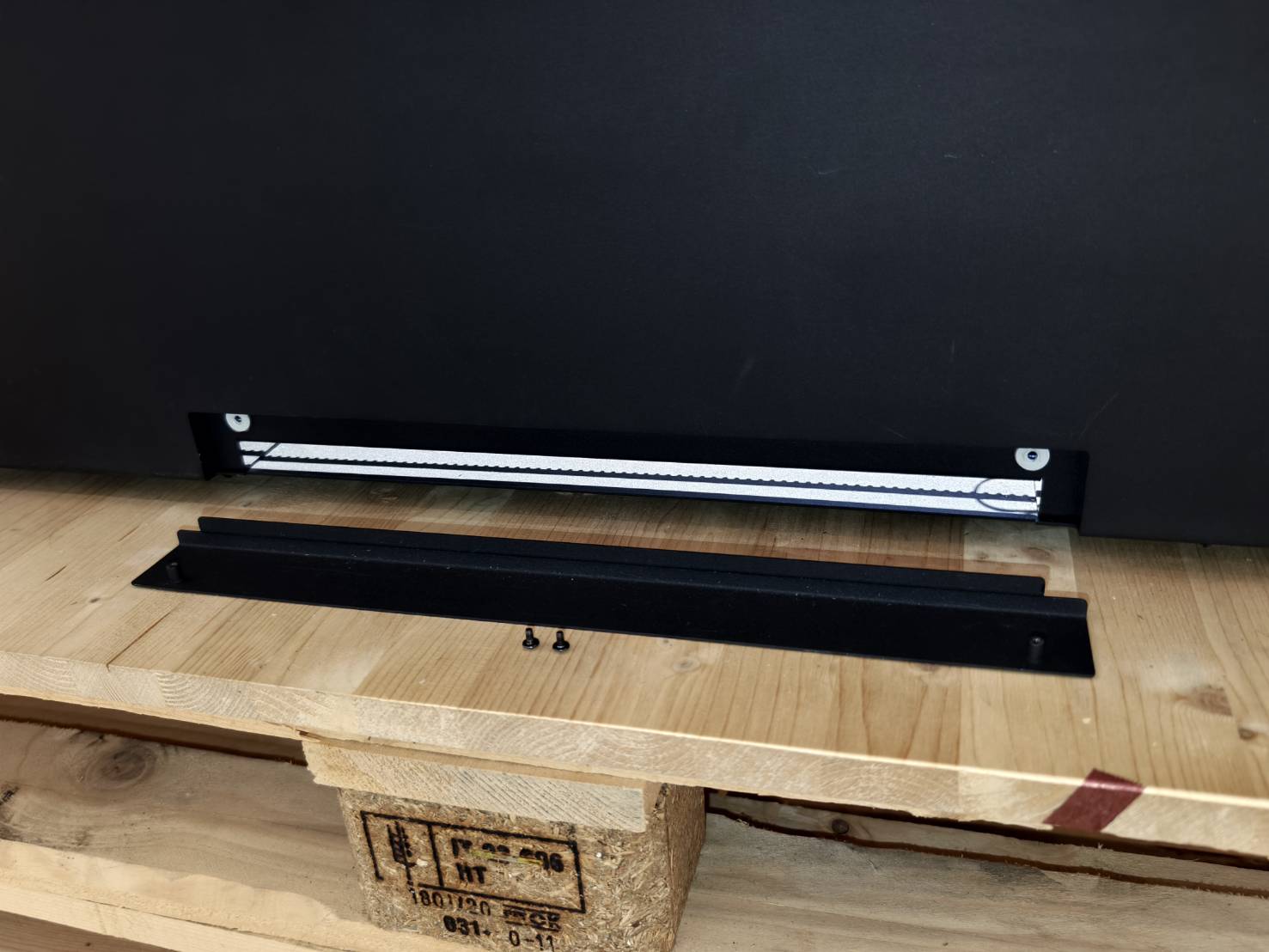

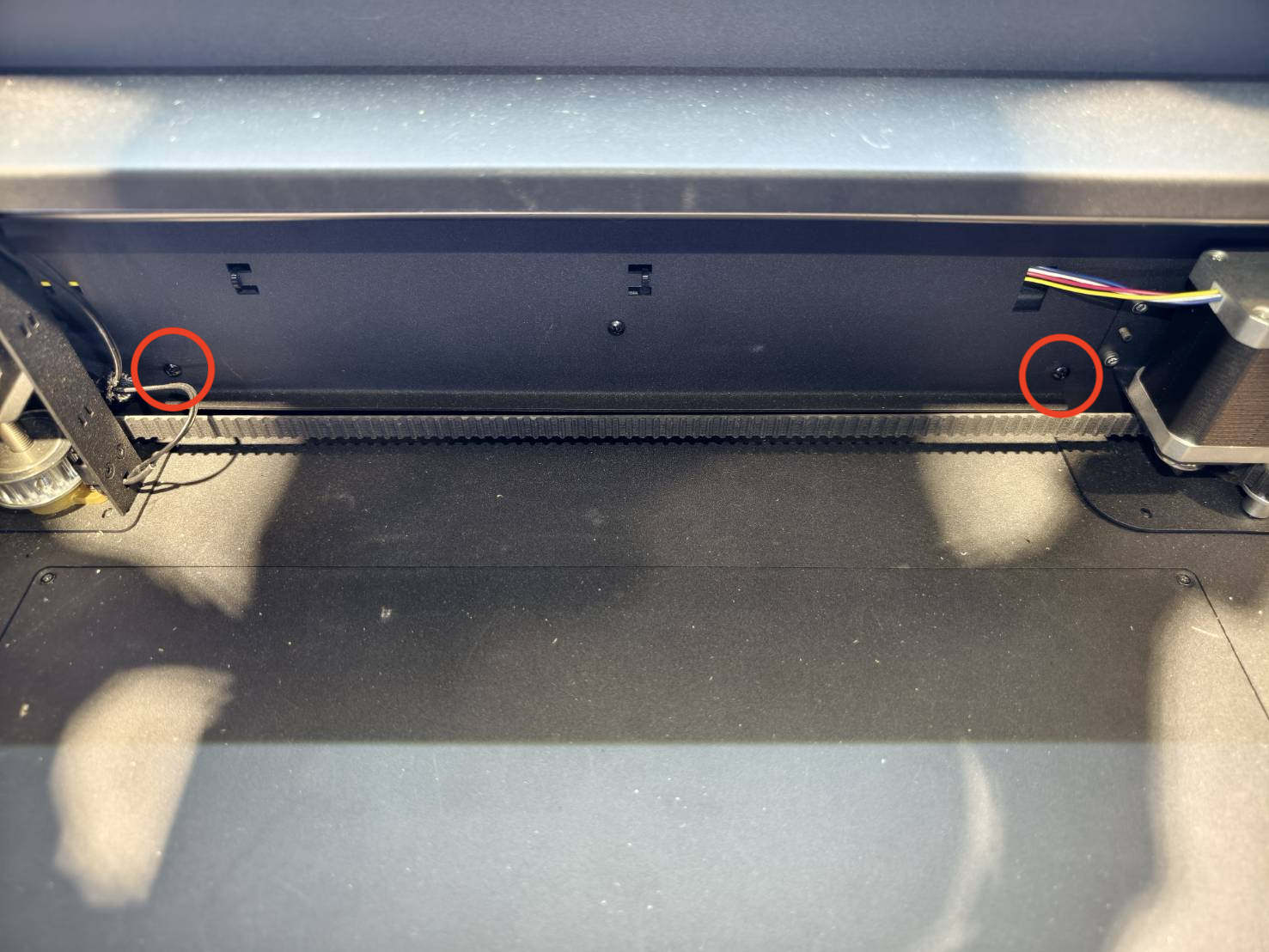

Retireu els dos cargols de la part frontal i de l'interior de la màquina.
Si us plau, conserveu la coberta de manera segura per a un ús futur.

Pas 3

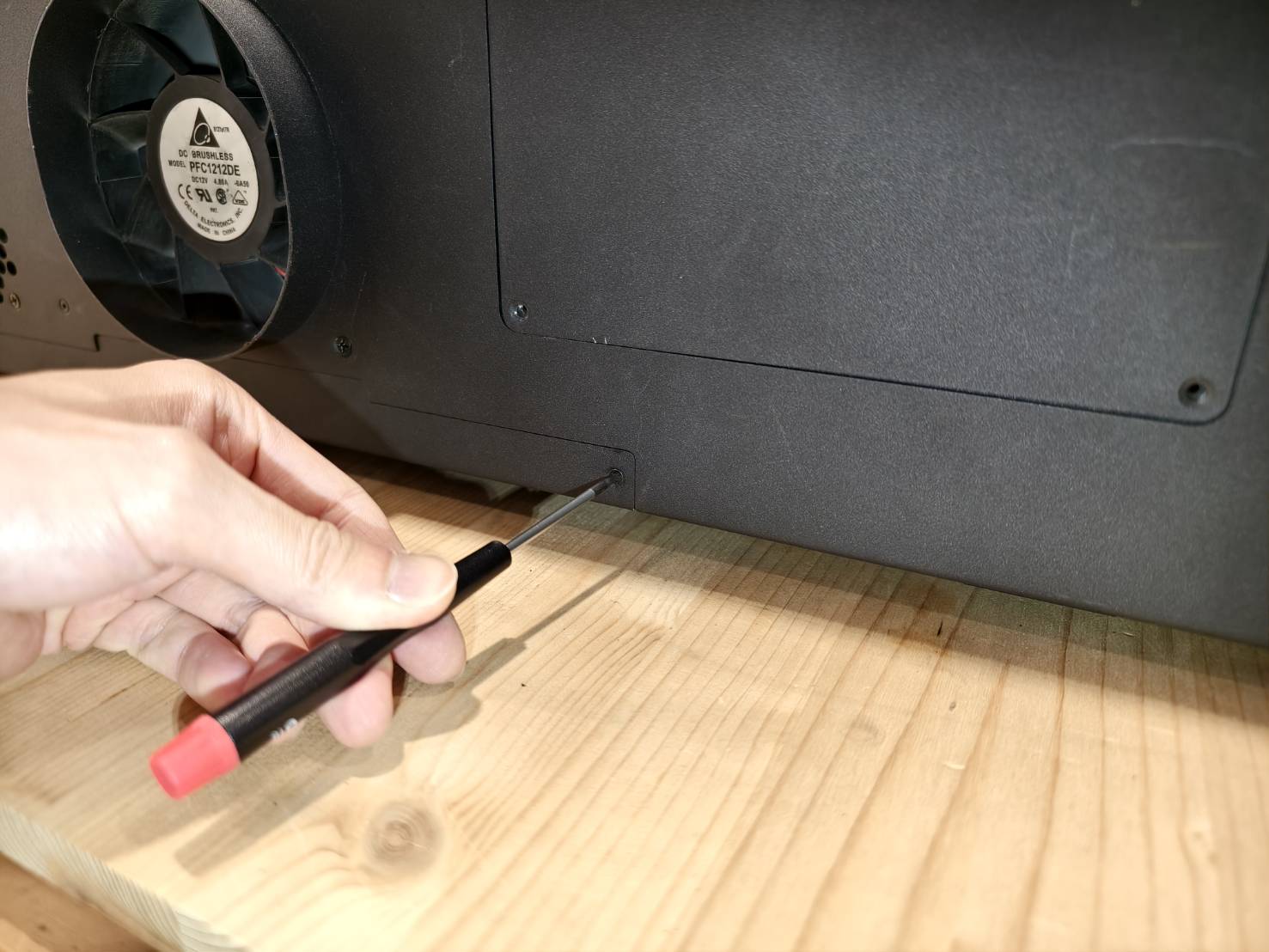

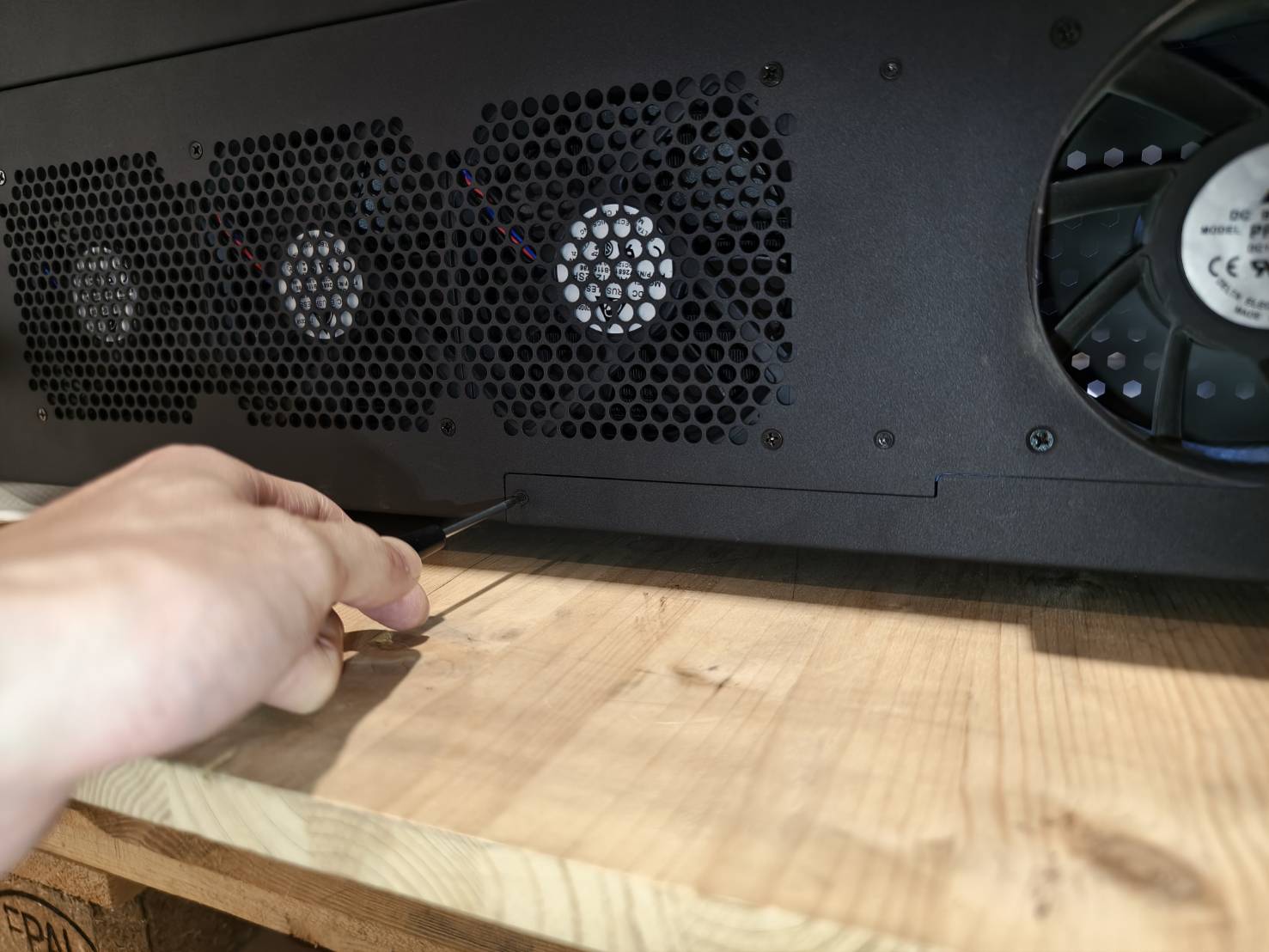

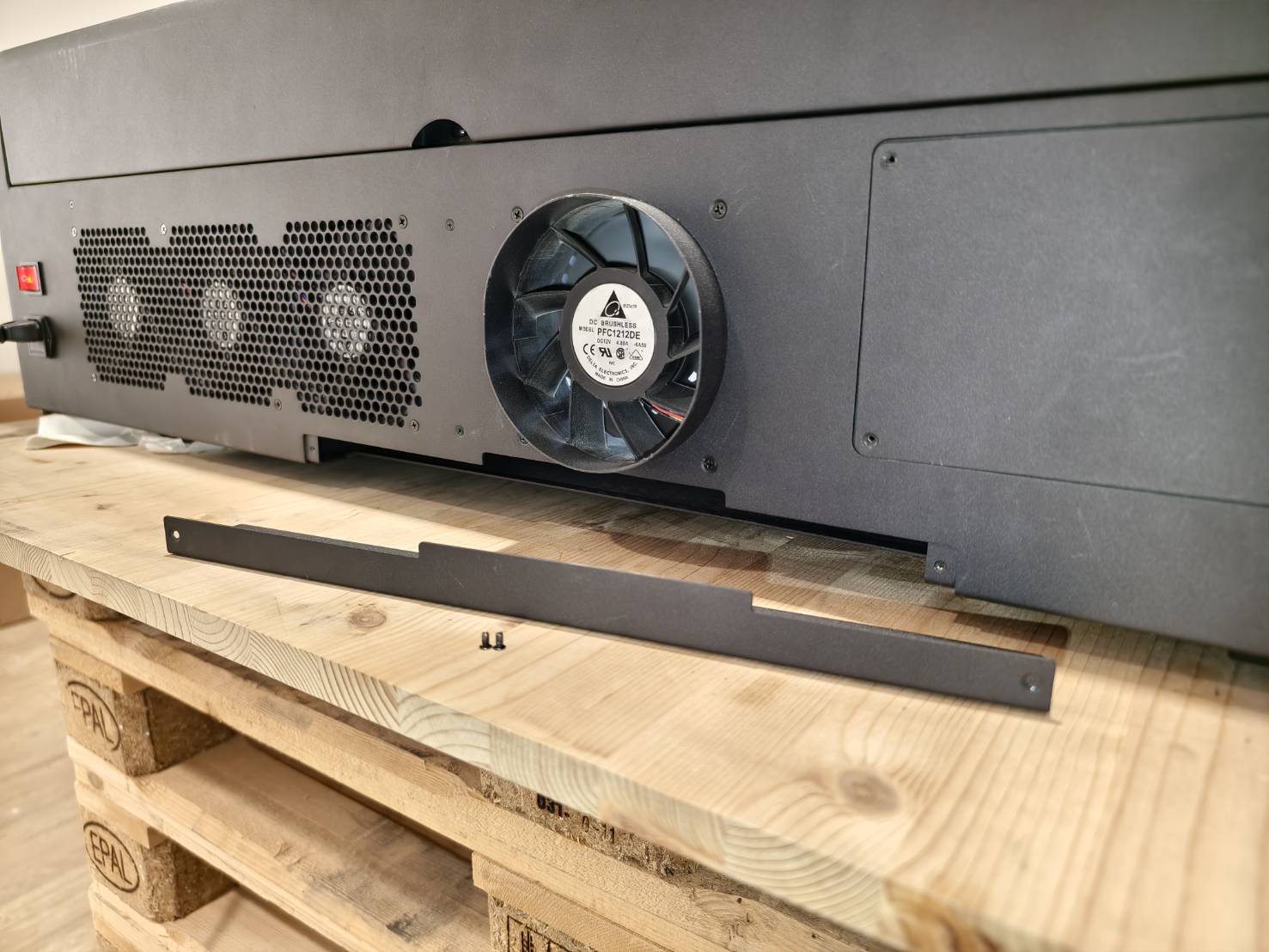

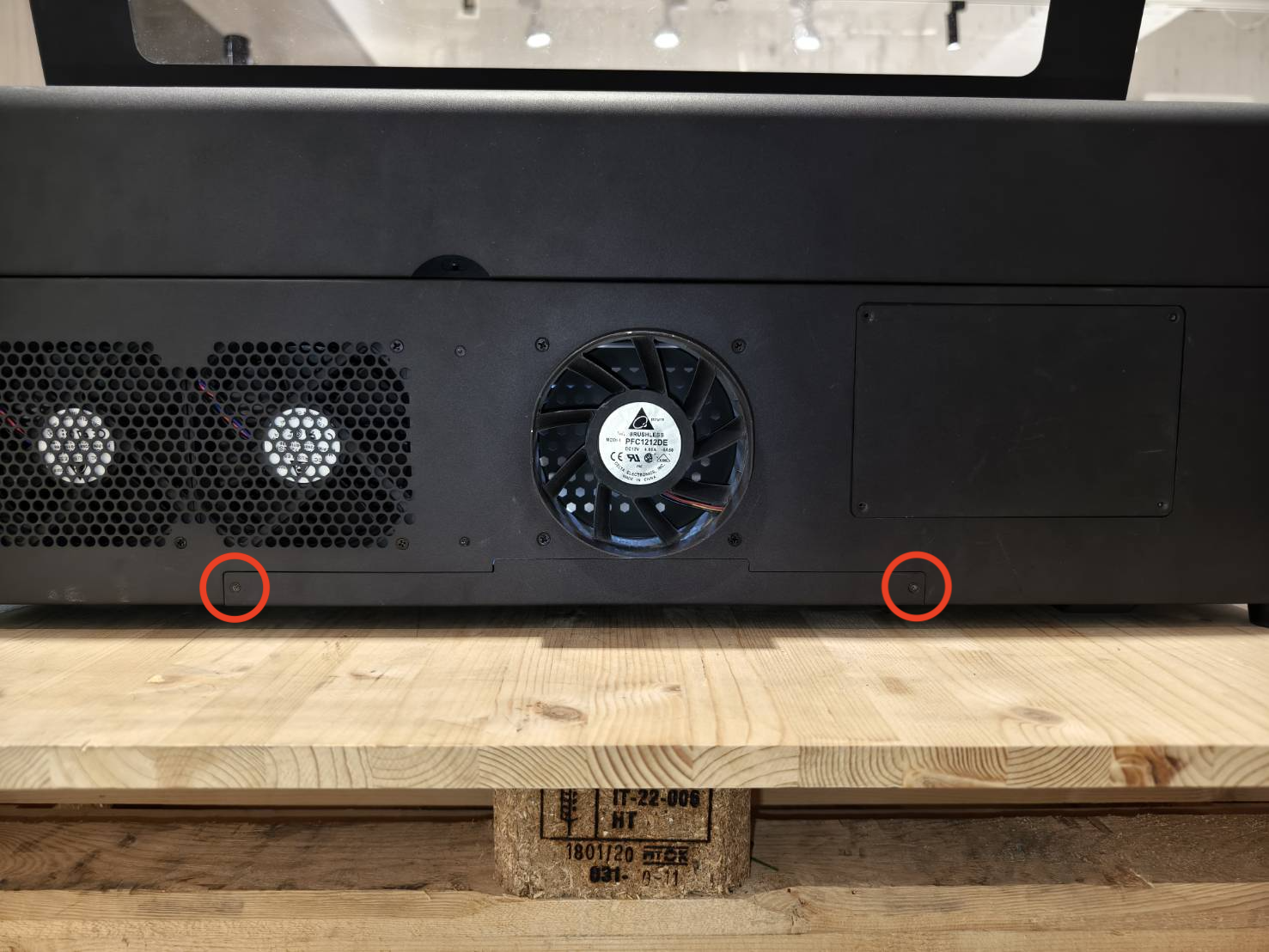

Retireu els dos cargols de la part posterior de la màquina.
Si us plau, conserveu la coberta de manera segura per a un ús futur.

Pas 4

Reorganitzeu el tub d'aire com es mostra al vídeo següent.
(El tub d'aire s'ha de desconnectar primer, després es reorganitzarà el seu recorregut i es tornarà a connectar.)

Pas 5

Desacobleu la tovera làser girant l'anell.

Pas 6

Separeu l'anell del complement d'extensió de la tovera.
Acobleu el complement d'extensió de la tovera a la màquina utilitzant l'anell.

Pas 7

Torneu a muntar la tovera amb la lent.

Assegureu-vos que la lent estigui en l'ordre predeterminat.
Assegureu-vos que la cara convexa de la lent estigui orientada cap amunt.
(Un consell per identificar ràpidament la cara convexa és que hauria de reflectir tota la vostra cara quan la mireu.)

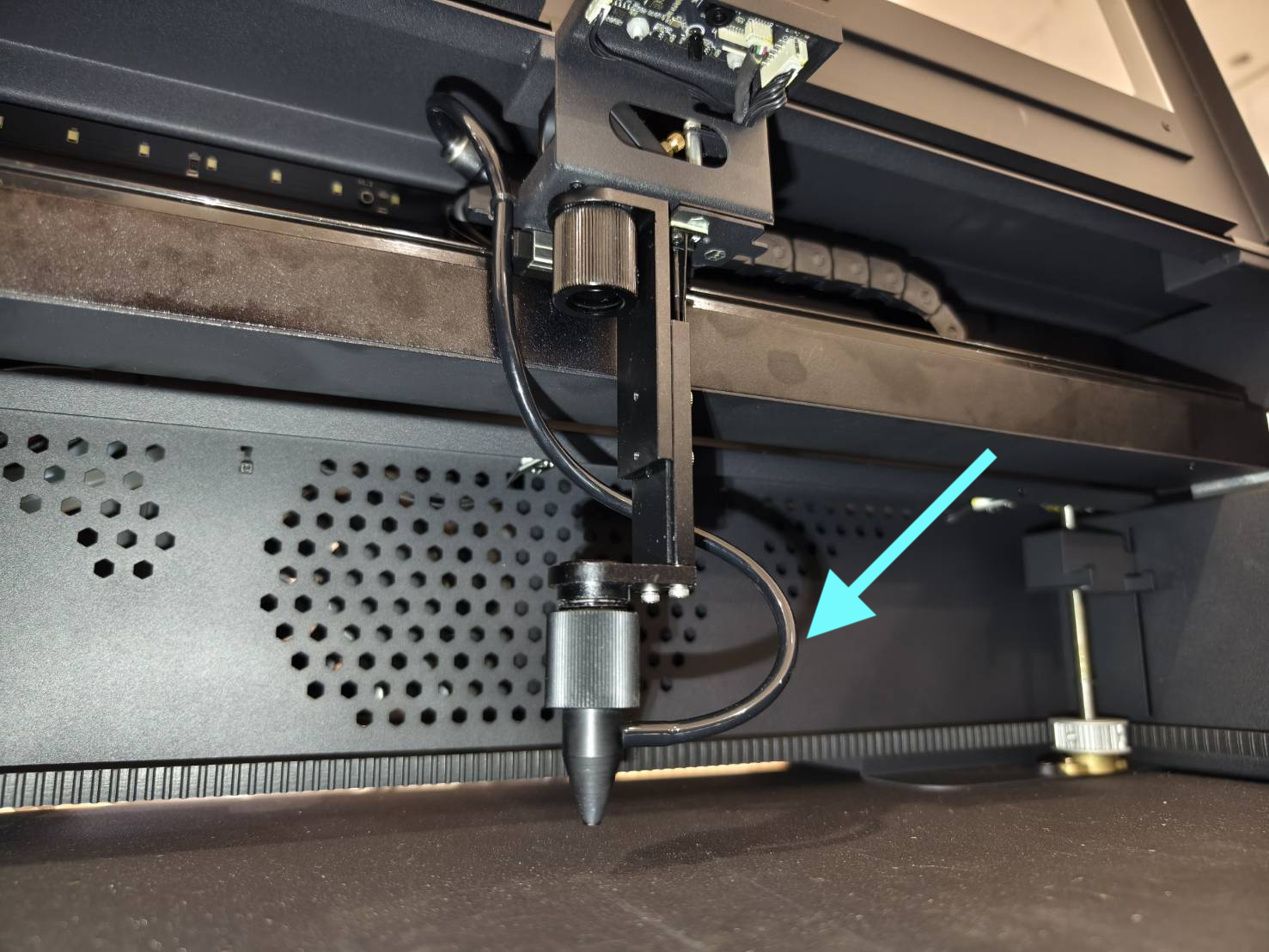

Assegureu-vos que el tub d'aire no estigui doblegat.

Explicació

Per defecte, la lent d'enfocament estarà a la part superior i serà de 4 mm, la qual cosa significa que la distància entre la punta de la tovera i la superfície del material serà de 4 mm.

Determineu l'ordre del mode d'enfocament
Mode d'enfocament: 4 mm (predeterminat)		Mode d'enfocament: 16 mm
Lent		Bloc
Bloc		Lent
Anell		Anell
Broquet		Broquet

Demostració

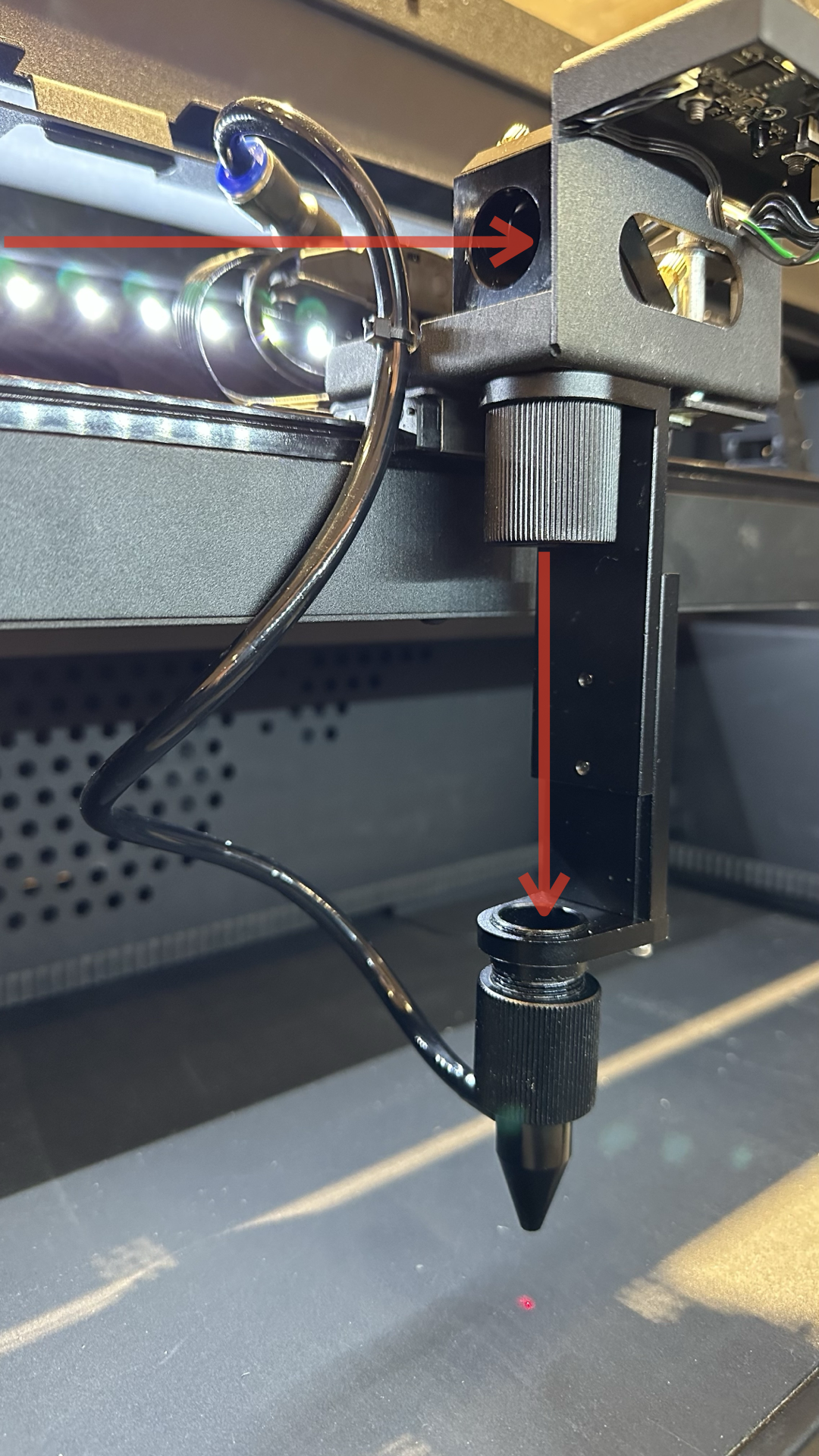

⚠︎ Avís: Per evitar possibles danys, si us plau, eviteu col·locar el tub d'aire en el camí del làser indicat per la fletxa vermella a la imatge següent. Untitled.001.png

⚠︎ Avís: Si us plau, assegureu-vos també de col·locar el tub d'aire al costat dret del broquet làser per evitar problemes d'inici.

Pas 8

Activeu la funció de prova de flux d'aire al panell i moveu manualment el capçal làser per comprovar si el resultat és normal. Especialment, moveu el broquet cap al costat esquerre, ja que és probable que el tub d'aire toqui el costat de la màquina i es doblegui.

Pas 9

Aneu a "Configuració del maquinari" per seleccionar el mode d'enfocament predeterminat.
Màquina >> Configuració del maquinari >> Pàgina següent >> Mode d'enfocament >> Seleccioneu "Enfocament proper" (Predeterminat)

Pas 10

L'alçada del broquet es pot ajustar utilitzant els cargols de papallona als costats.

Pas 11

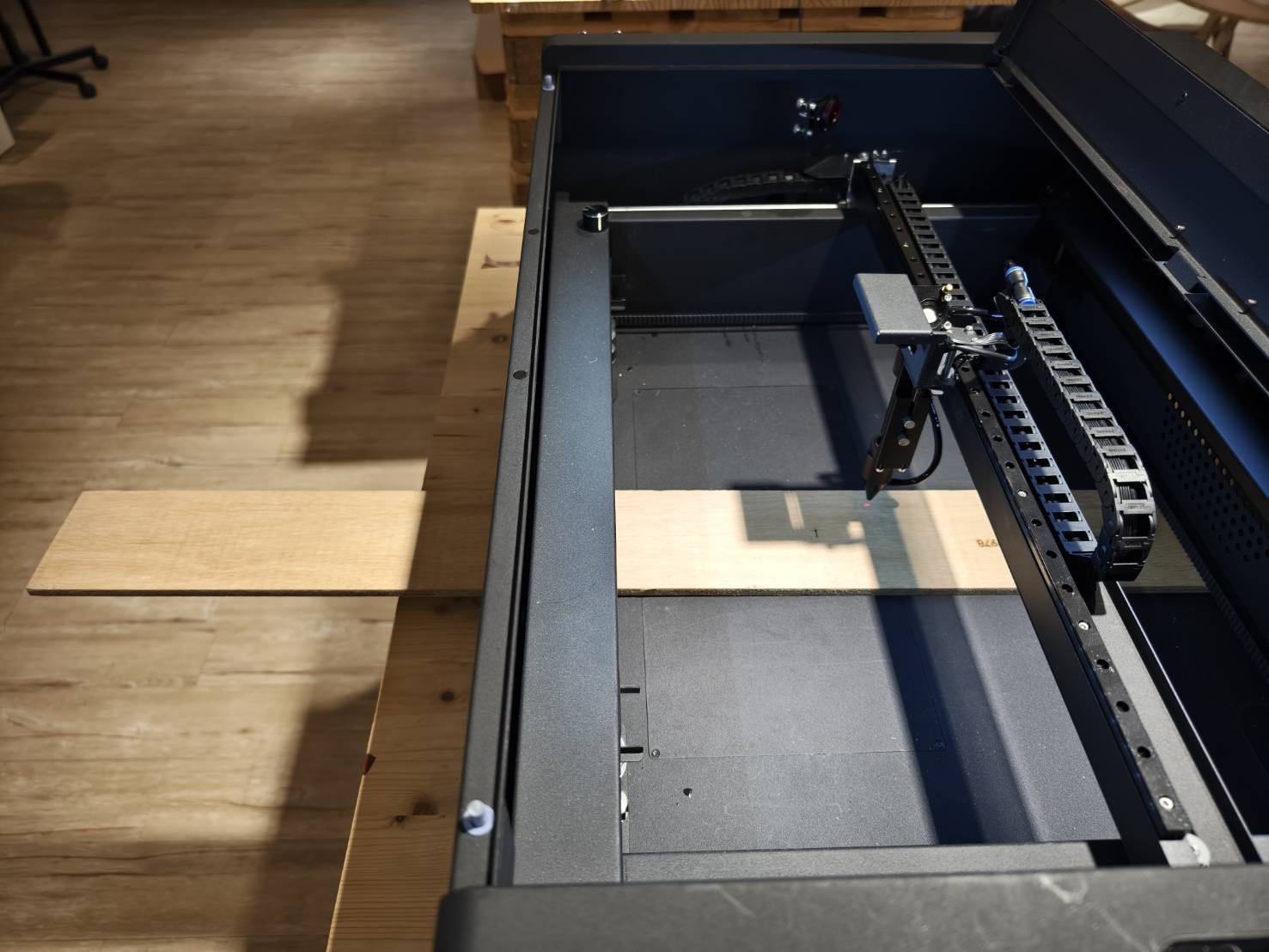

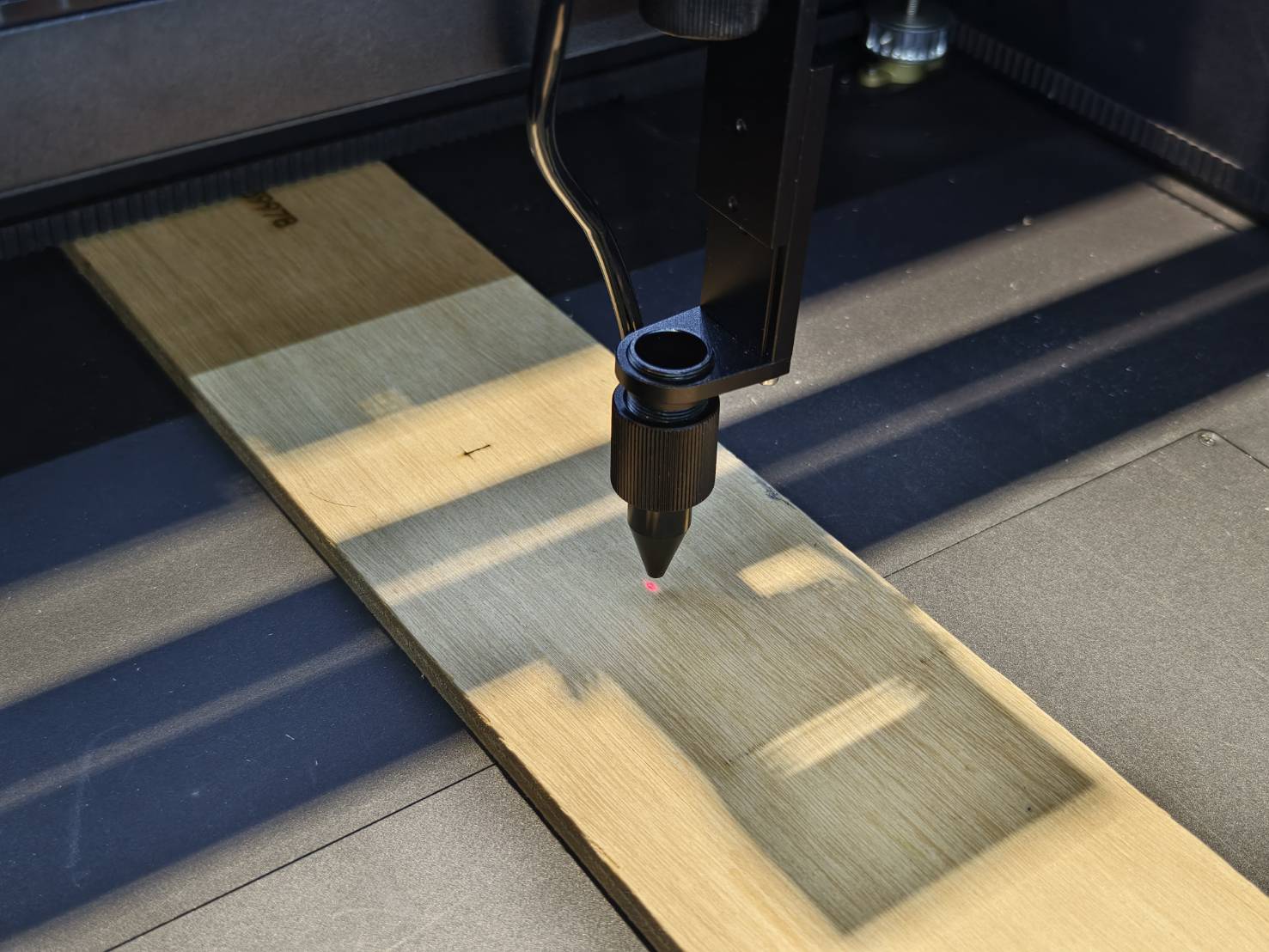

Ara podeu col·locar una peça de material més llarga dins la màquina.

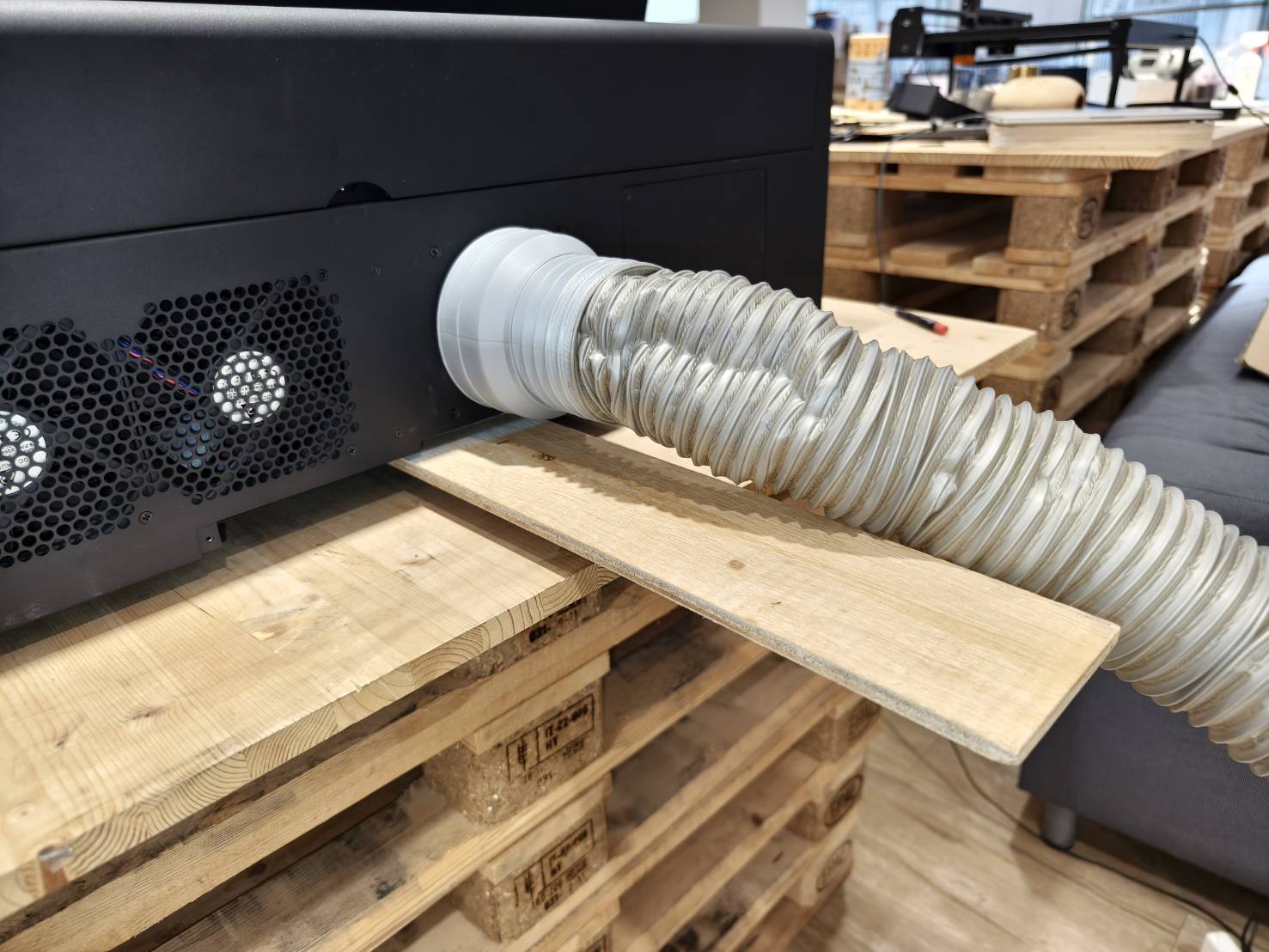

Assegureu-vos que el tub de ventilació no obstrueixi la part posterior del material.

Pas 12

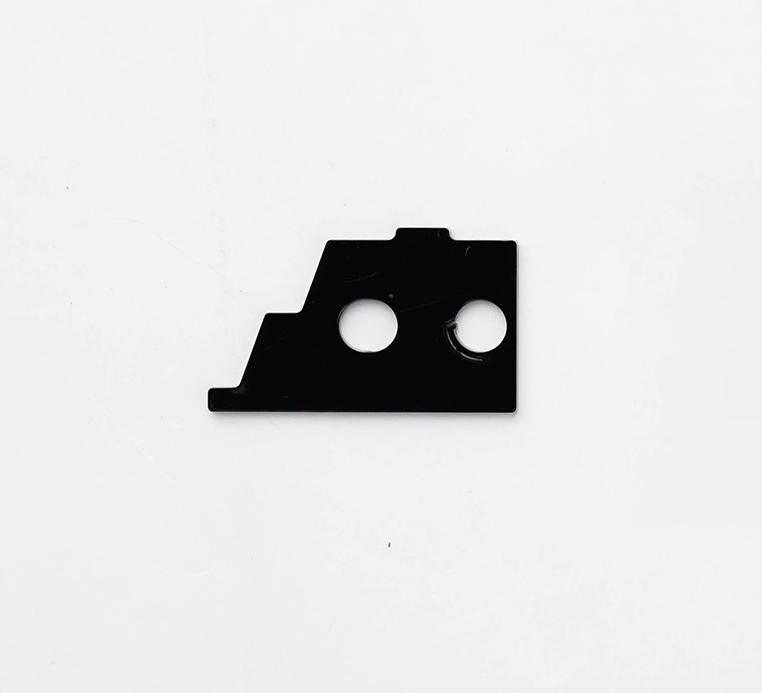

Realitzeu l'enfocament manual amb l'eina. La punta de l'eina té un gruix de 4 mm i l'utilitzarem per enfocar. (Si heu perdut l'eina, podeu utilitzar les instruccions per tallar-ne una de nova vosaltres mateixos.)
