El rotatori només és compatible amb lents de camp de 110 mm i 150 mm.

Pas 1

Treu el cable de connexió de la caixa. Amb la màquina apagada, connecta un extrem al costat esquerre de la màquina.

Després de connectar l'altre extrem al rotatori, engega el Promark.

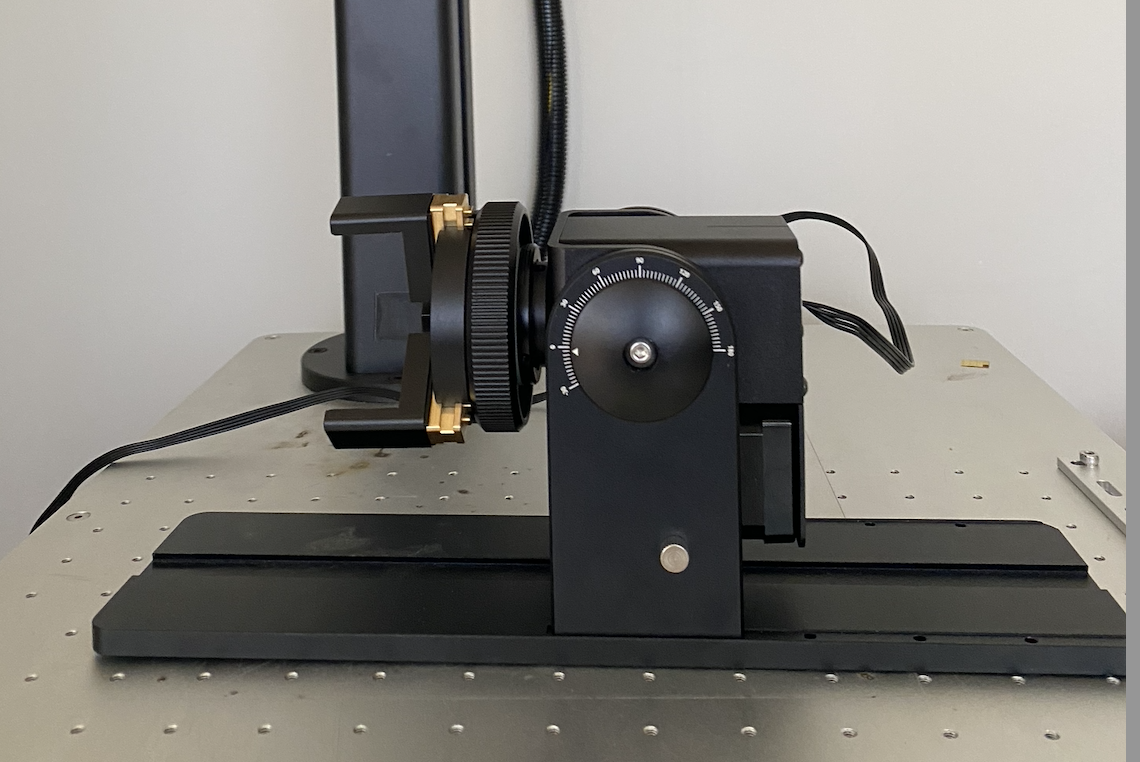

Mandril rotatori en la posició normal.

截圖 2025-03-27 11.40.04.png

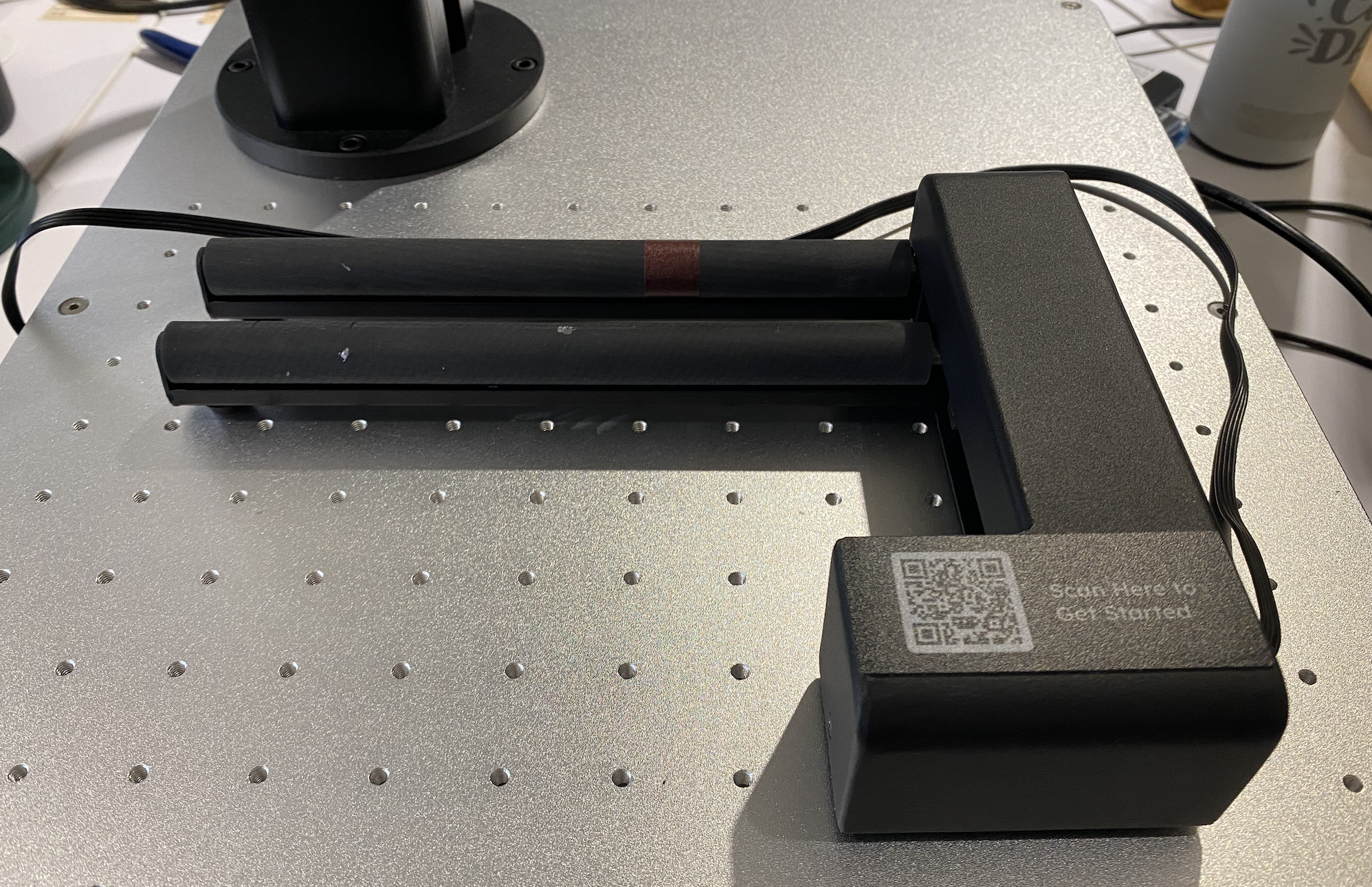

Corró en la posició normal.

截圖 2025-03-27 11.38.02.png

Nota: Si cal girar-lo cap a l'esquerra, activa la funció 'Mirall' a la configuració del rotatori. Altrament, poden produir-se errors de divisió d'imatges.

Pas 2

Ves a la configuració del document per activar el rotatori, després fes clic a la icona d'engranatge a la dreta per accedir a la configuració del rotatori.

截圖 2025-03-26 16.53.05.png

Pas 3

Selecciona el rotatori que estàs fent servir i configura'n els paràmetres.

1. Introdueix la circumferència o el diàmetre de l'objecte (només per al mandril)

2. Ajusta la relació de rotació per al funcionament de l'eix rotatori.

3. Mida de divisió: La longitud unitària de cada secció de gravat a la imatge.

4. Mida de superposició: La longitud de superposició de cada secció.

5. Si l'eix rotatori està girat cap a l'esquerra, cal activar la funció de mirall.

Circumferència

Si la circumferència introduïda és més gran que l'objecte real, pot provocar una superposició de l'àrea de gravat, cosa que pot resultar en una coloració irregular.
Si la circumferència introduïda és més petita que l'objecte real, pot provocar espais buits entre les seccions del patró.

Quan s'utilitza el mandril, si l'objecte és cònic, es recomana introduir la circumferència mitjana de l'àrea de gravat.

Mida de divisió

Quan s'utilitza el rotatori Promark, la imatge es dividirà en diverses seccions. Cada secció es marcarà seqüencialment a l'objecte; després, el rotatori girarà per marcar la següent secció, continuant en un cicle fins que es marqui tota la imatge.

La mida de cada secció es determina per la configuració de la mida de divisió.

Si l'objecte té una forma cònica o irregular, utilitzar una mida de segment més petita pot reduir els espais buits o el desalineament entre les seccions.

Una mida de divisió més gran pot reduir el temps necessari per a la tasca, però pot afectar el resultat del gravat a causa d'una major variació de la distància focal dins d'una sola unitat de longitud.

Mida de superposició

Per reduir els possibles espais buits entre seccions, podeu establir una superposició fixa al final de cada secció per minimitzar els espais visibles.

Tanmateix, tingueu en compte que si la superposició és massa gran, pot provocar que les àrees superposades del material rebin una calor excessiva, resultant en una línia horitzontal visible.

*El rotatori Promark només admet el gravat en la direcció X.
