2-3 Muntatge i posada en marxa de la Beambox II

Continguts

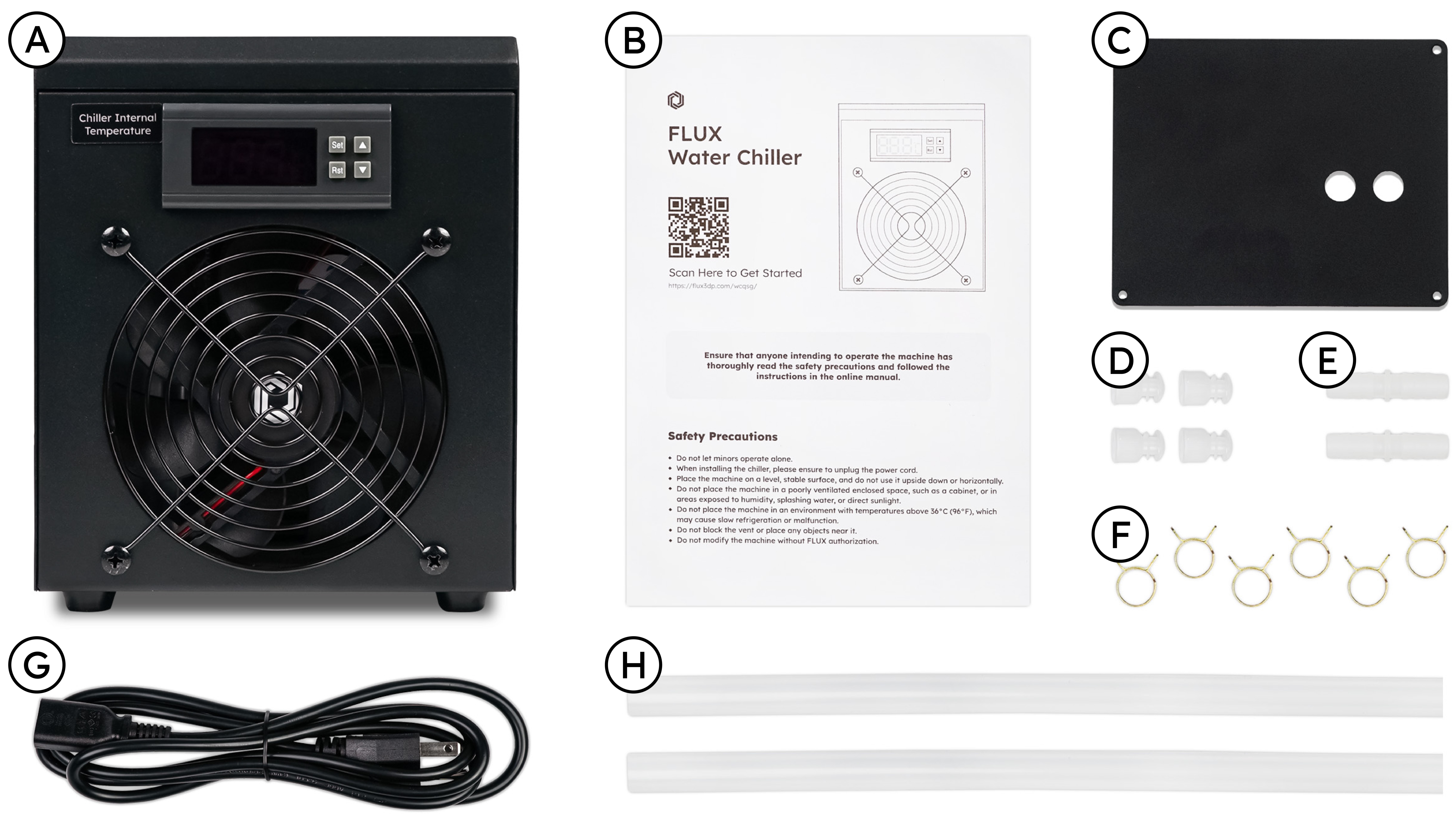

1. Refrigerador d'aigua FLUX
2. Guia ràpida
3. Coberta de la bomba d'aigua per a Beambox II
4. Tap del tub d'aigua ×4
5. Connector pagoda de doble extrem ×2
6. Abraçadora del tub d'aigua ×6
7. Cable d'alimentació
8. Tub d'aigua ×2

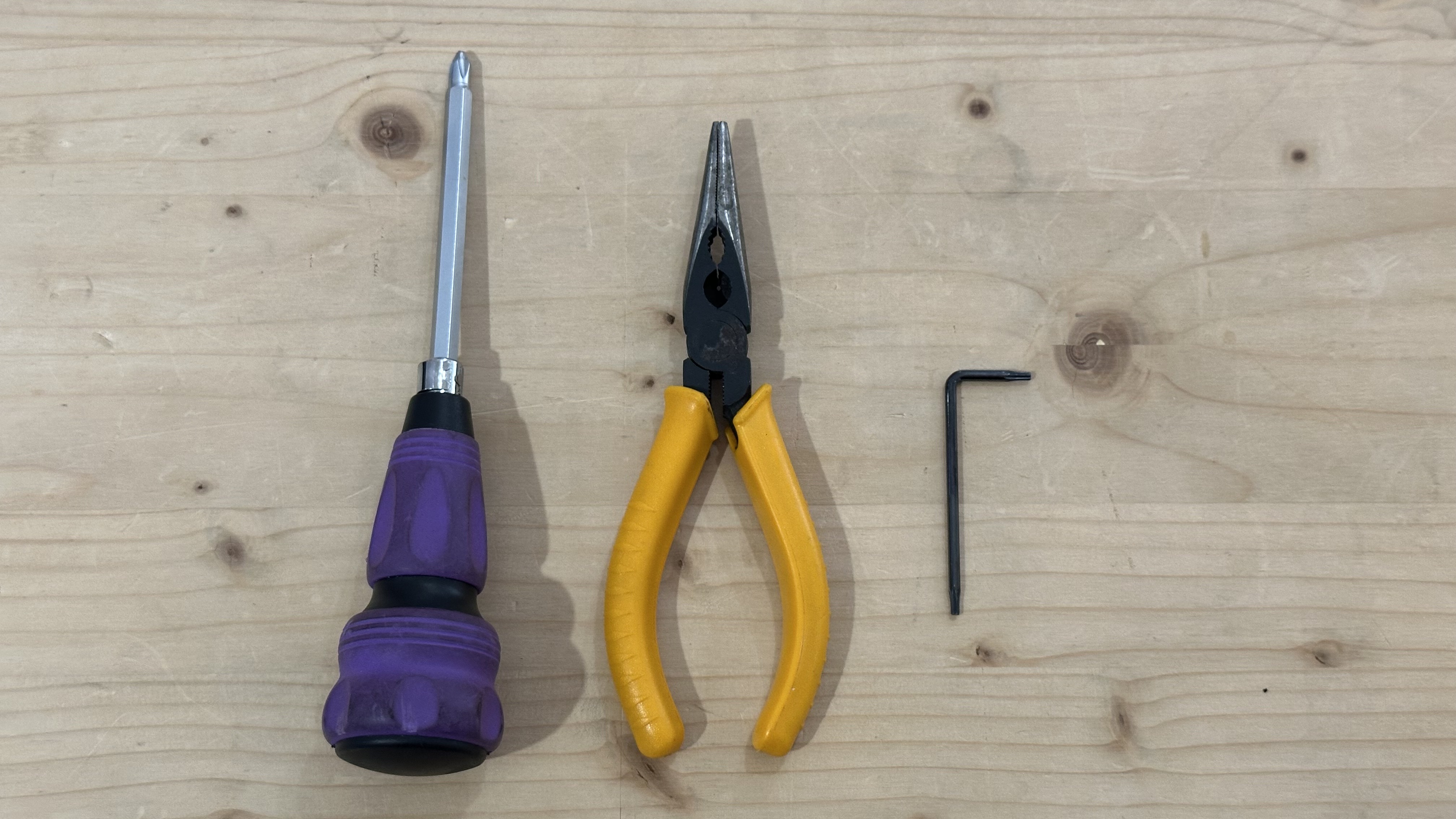

Eines

• Alicates de punta fina
• Tornavís Phillips
• Clau Torx T8

Guia d'instal·lació

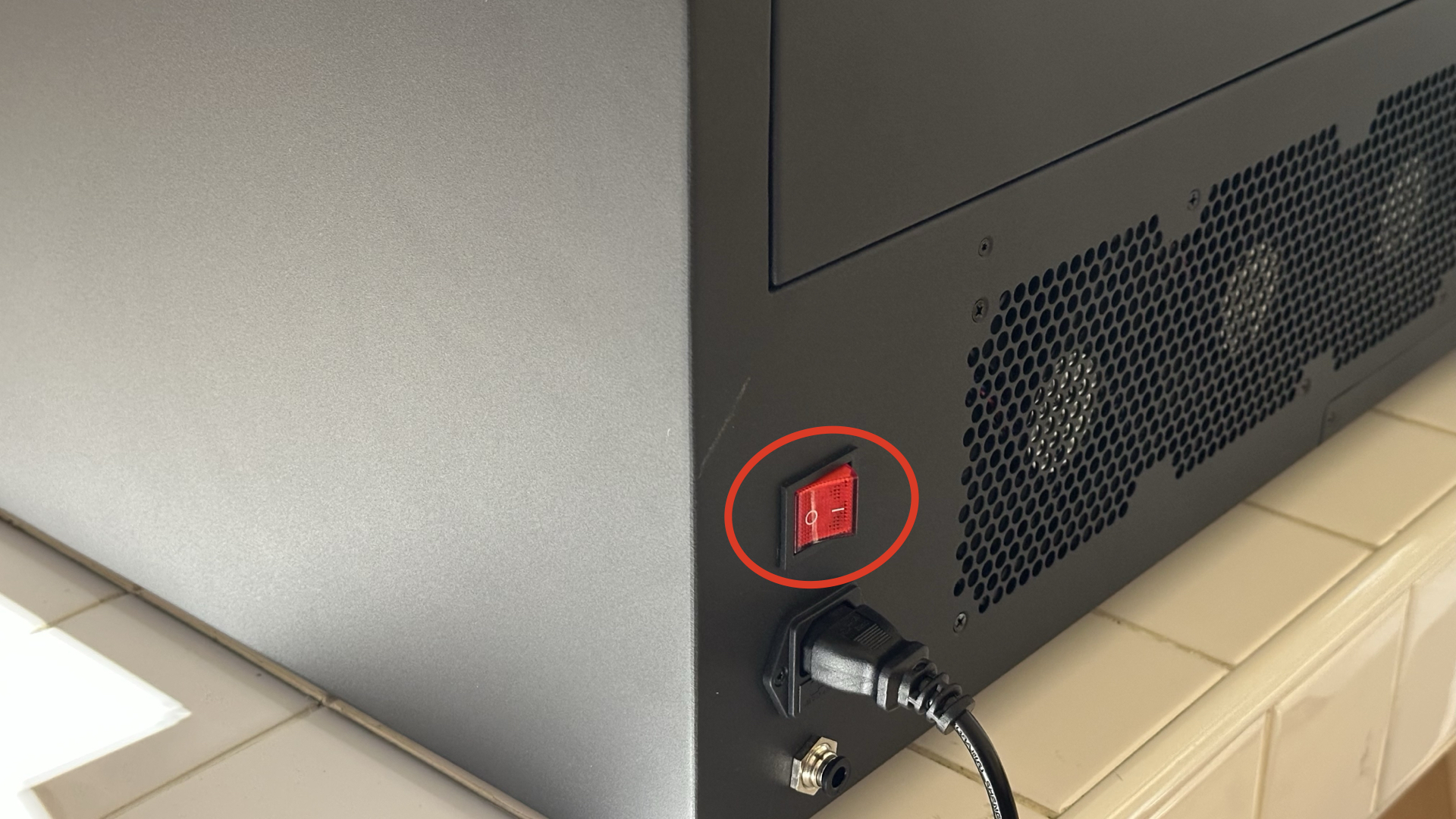

Pas 1 - Apagueu la màquina

Pas 2 - Obriu les tapes

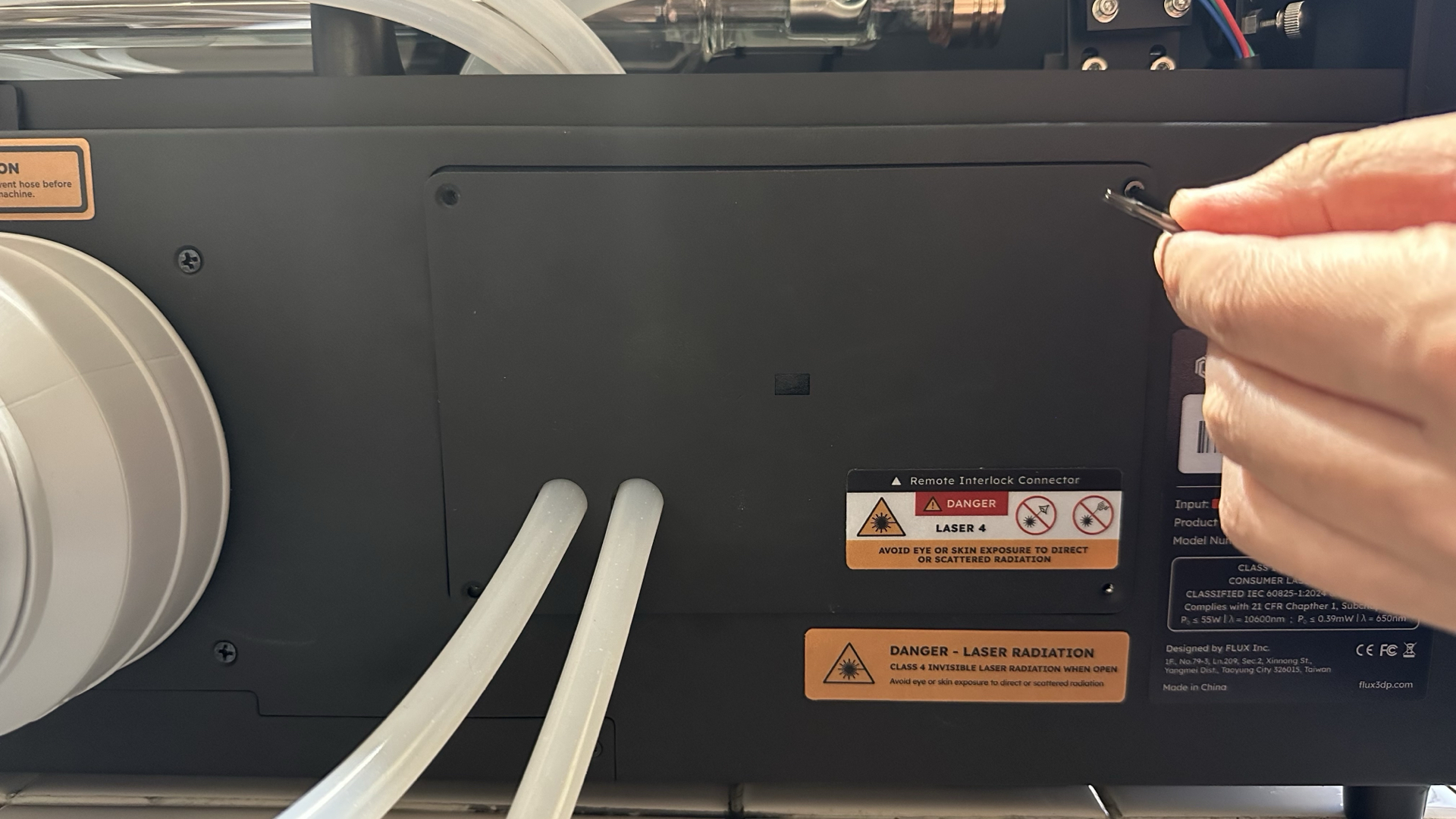

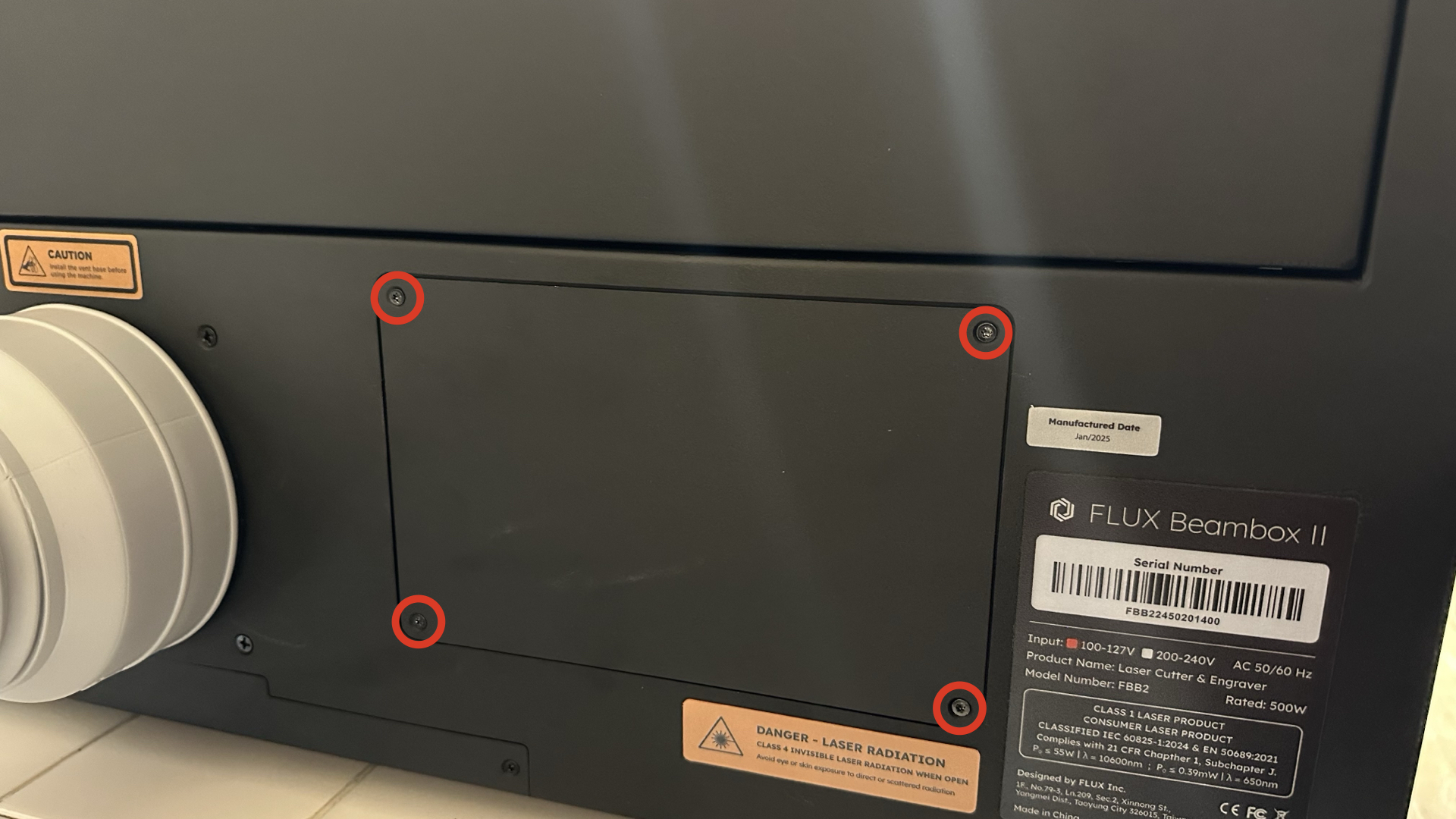

Feu servir una clau Torx T8 per extreure els cargols de la tapa de la bomba d'aigua.

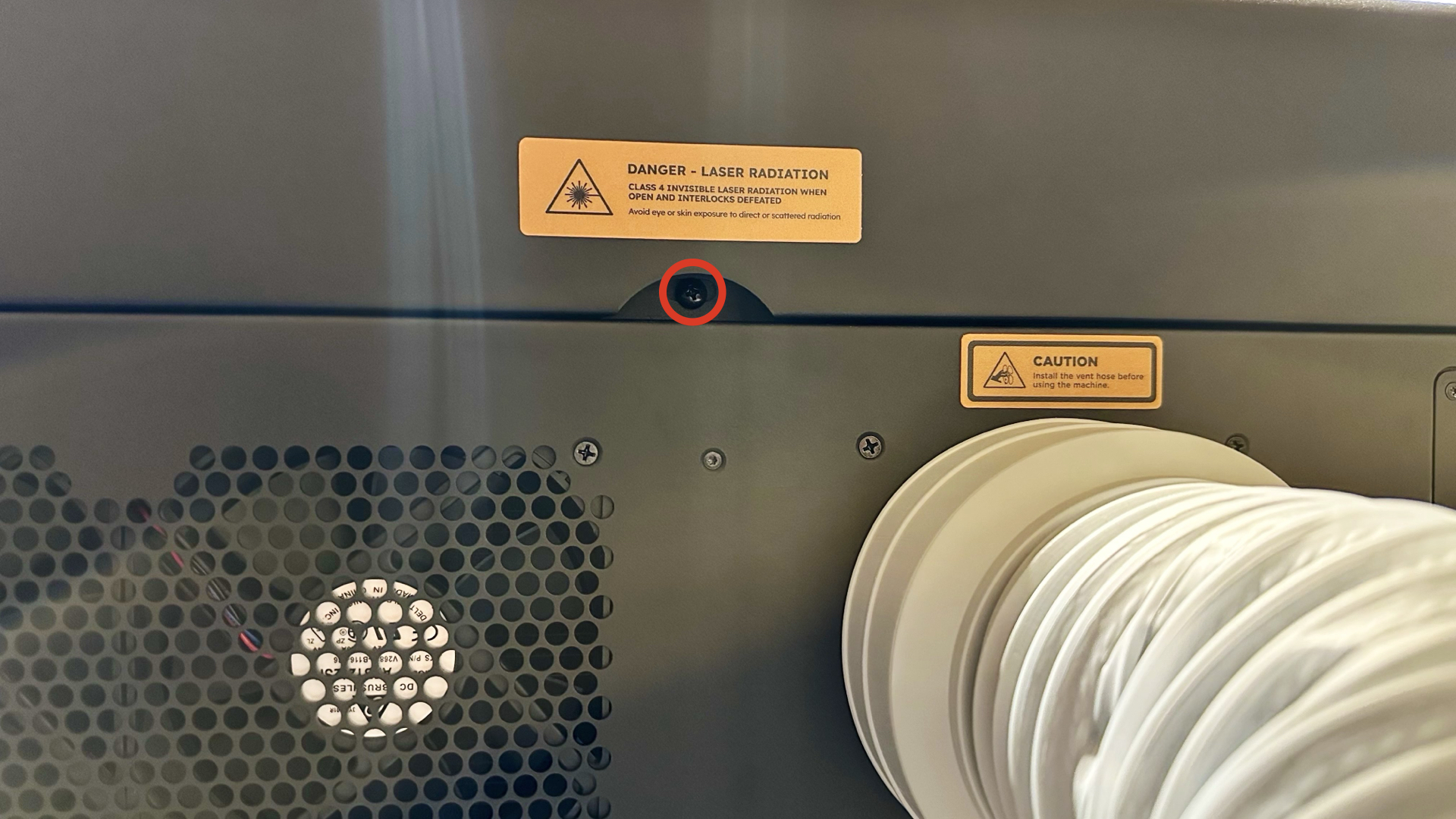

Feu servir un tornavís Phillips per extreure el cargol de la tapa posterior.

Pas 3 - Desconnecteu el tub d'aigua

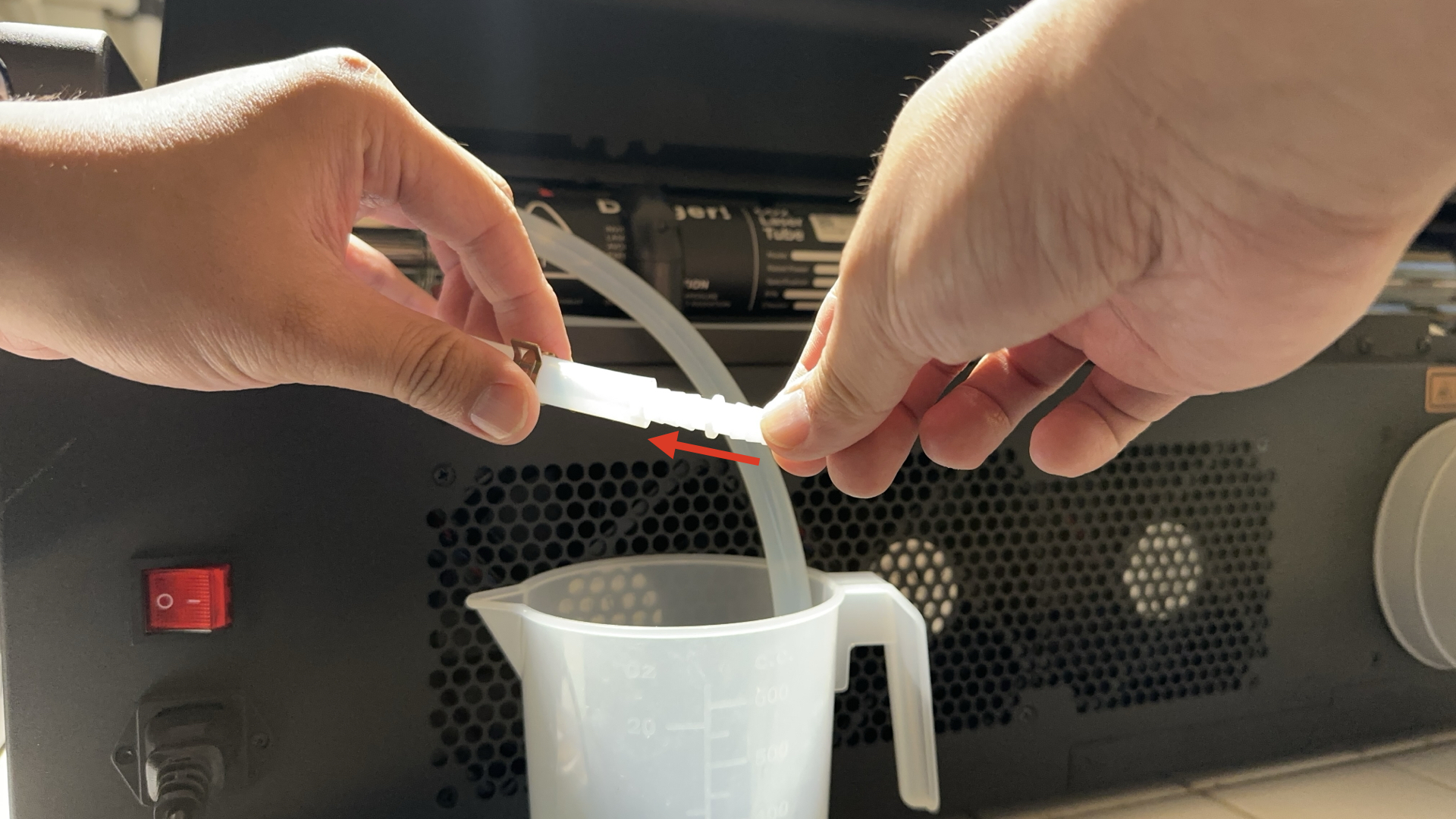

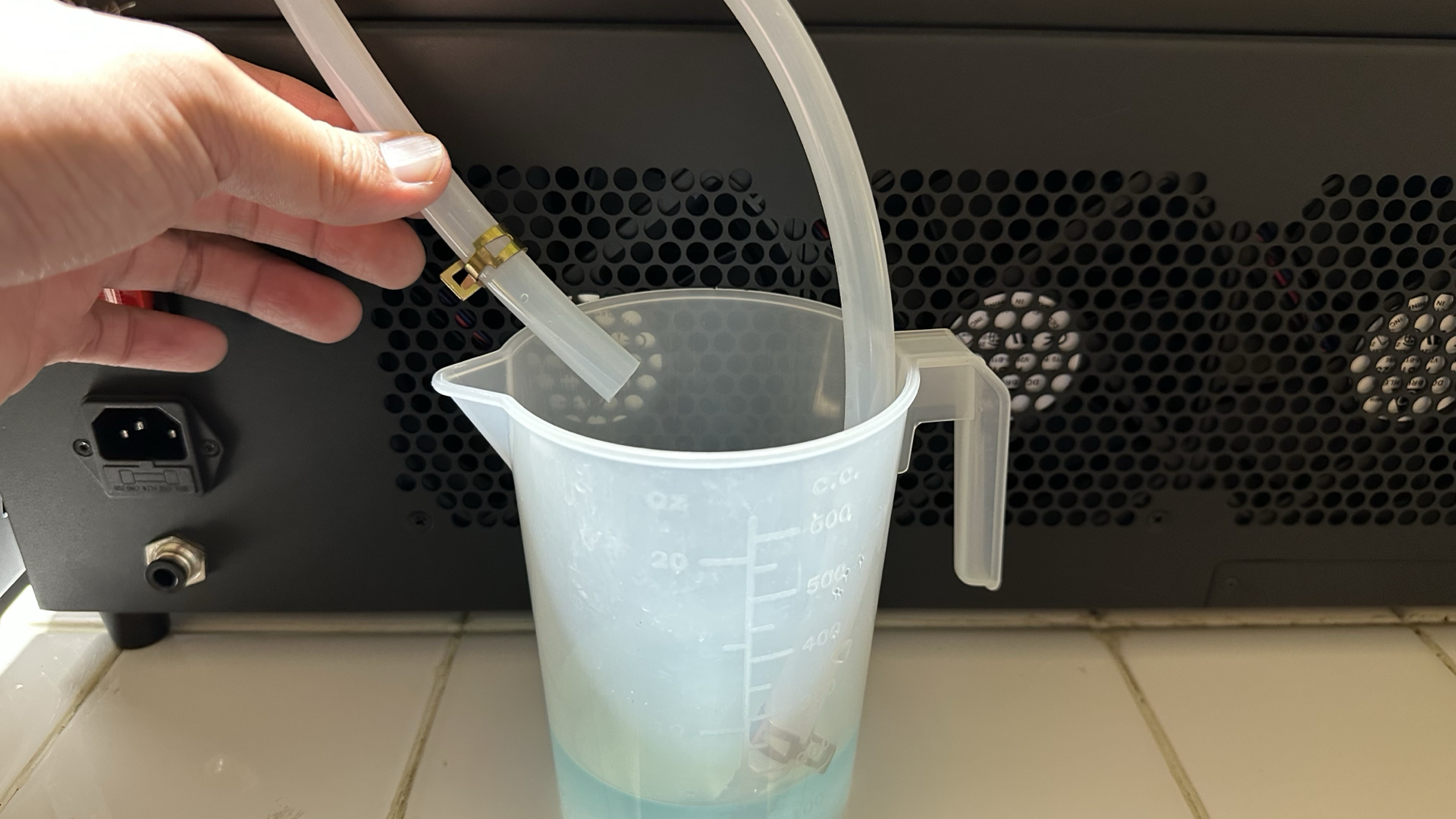

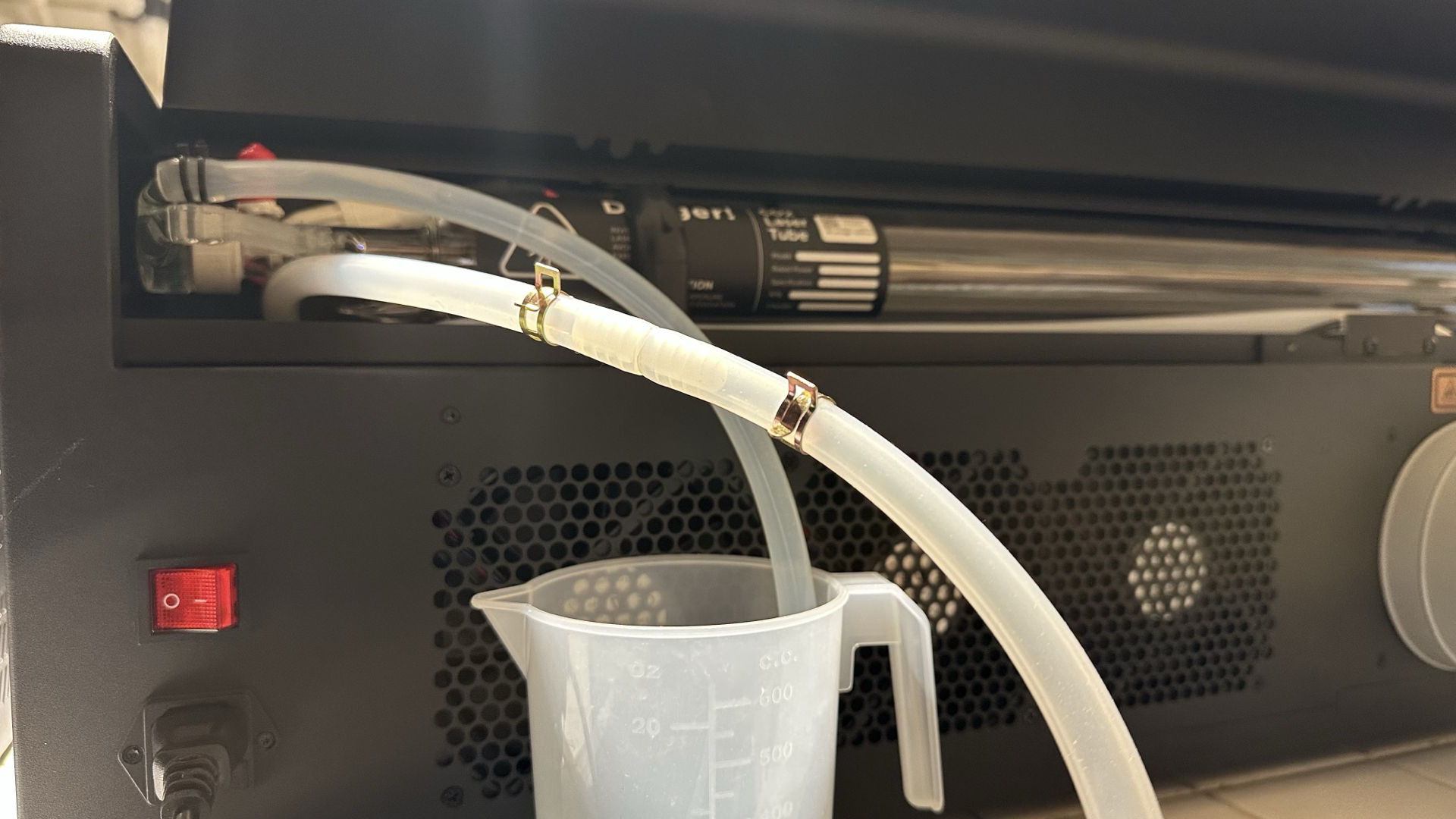

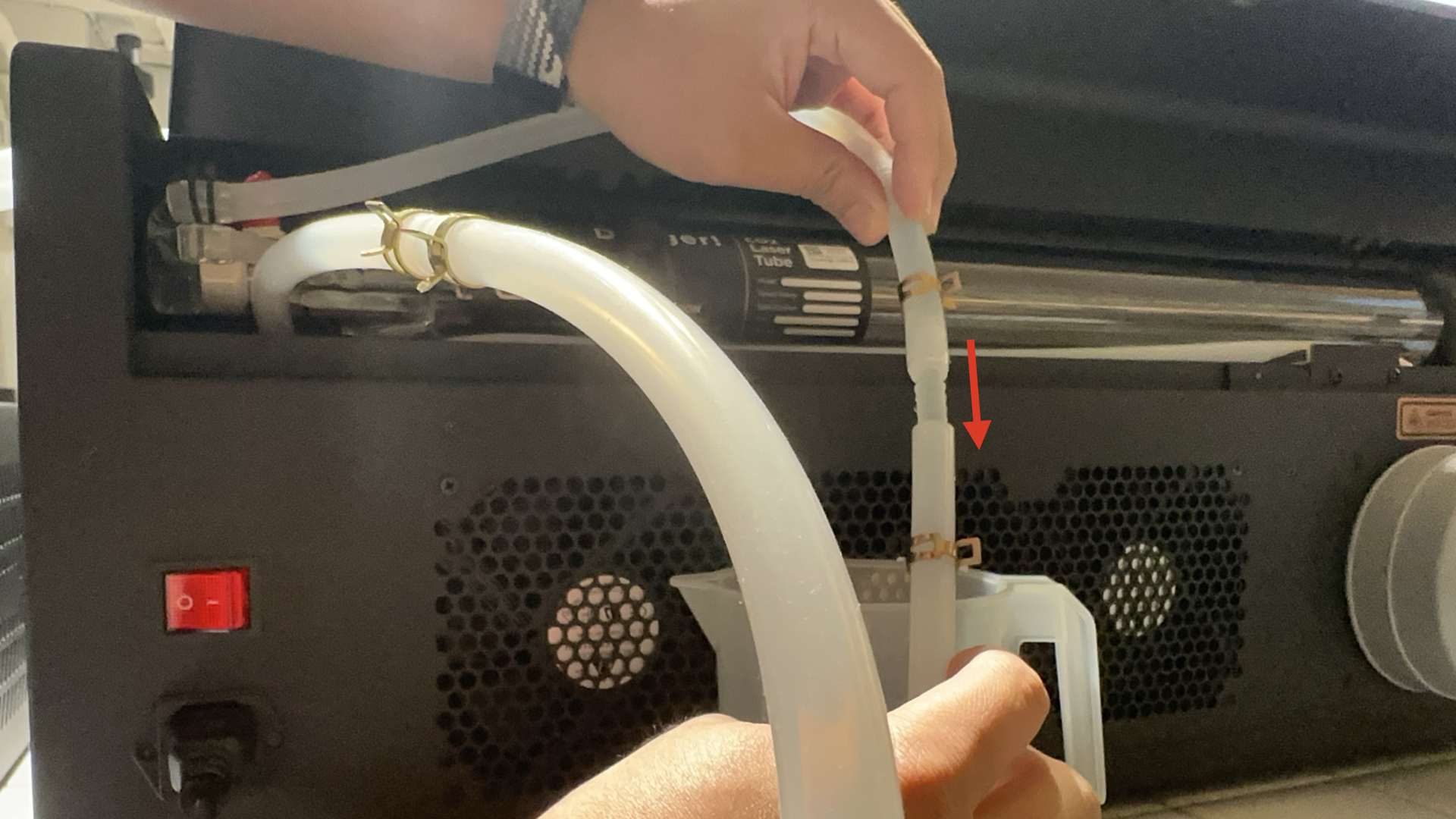

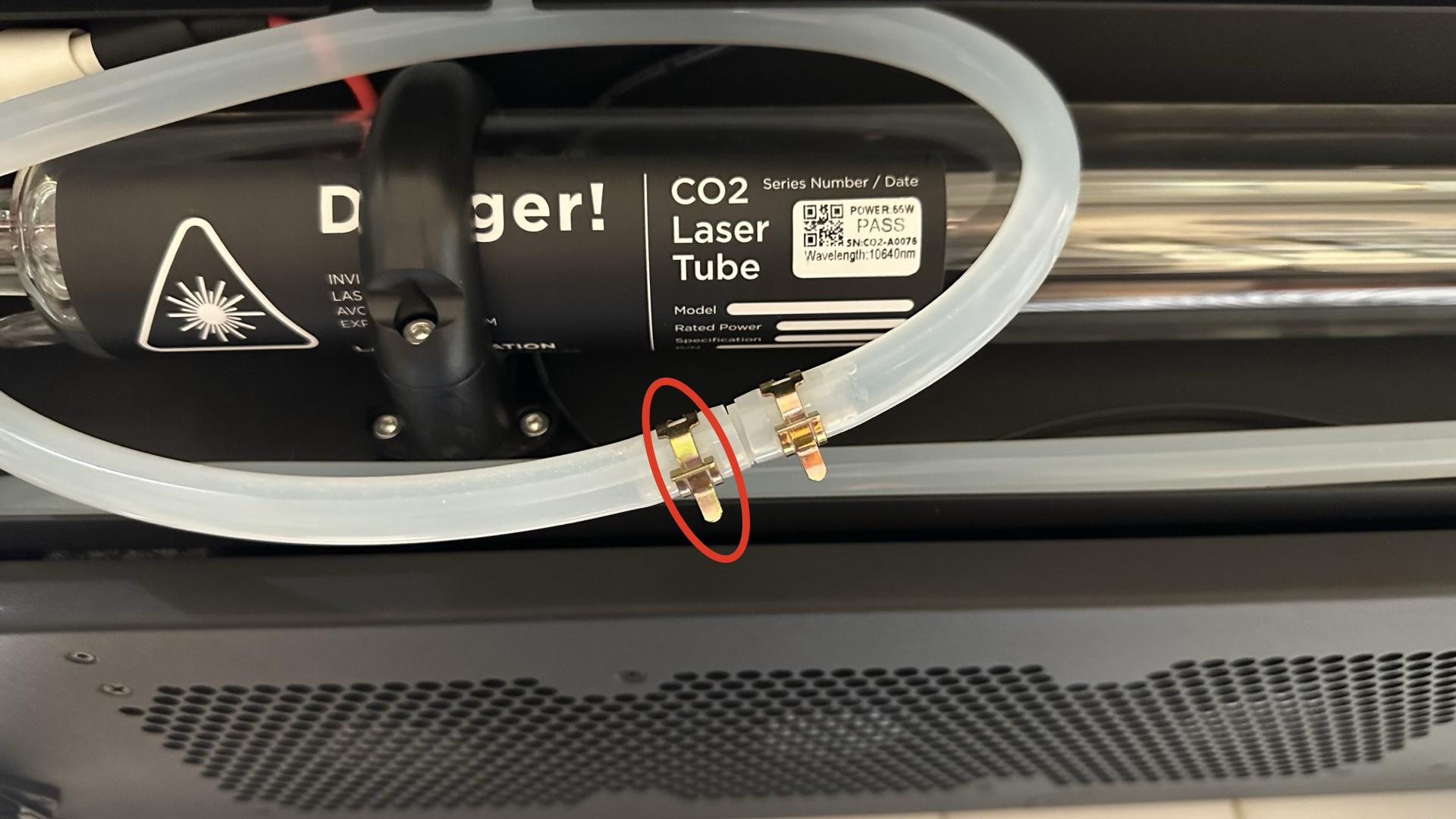

Feu servir unes alicates de punta fina per moure l'abraçadora del tub d'aigua i prepareu un recipient per recollir l'aigua del tub. Després, desconnecteu el tub d'aigua.

Pas 4 - Connecteu els dos tubs d'aigua al refrigerador

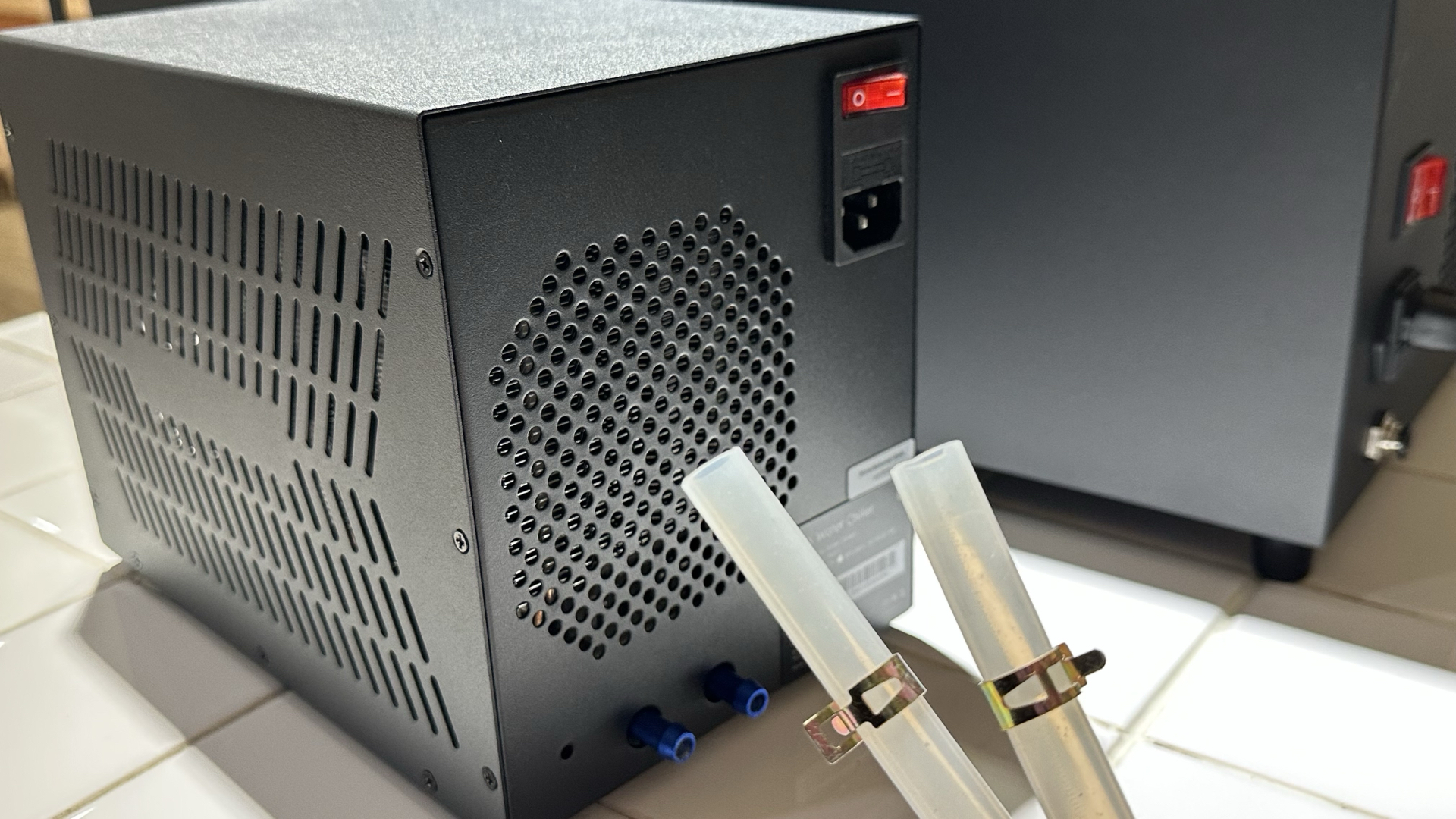

Connecteu el connector pagoda de doble extrem al tub

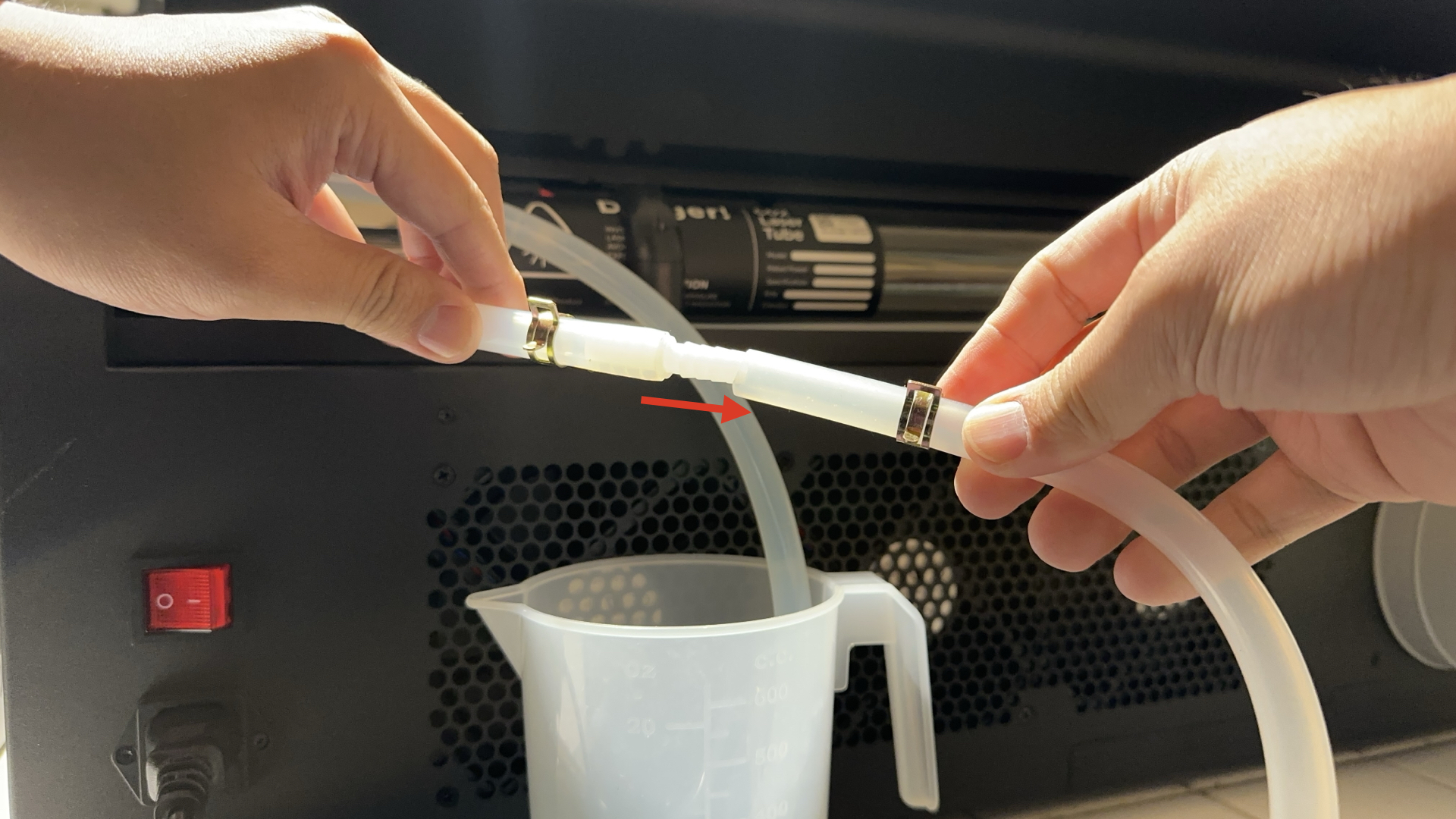

Connecteu els tubs d'aigua

Connecteu l'altre tub

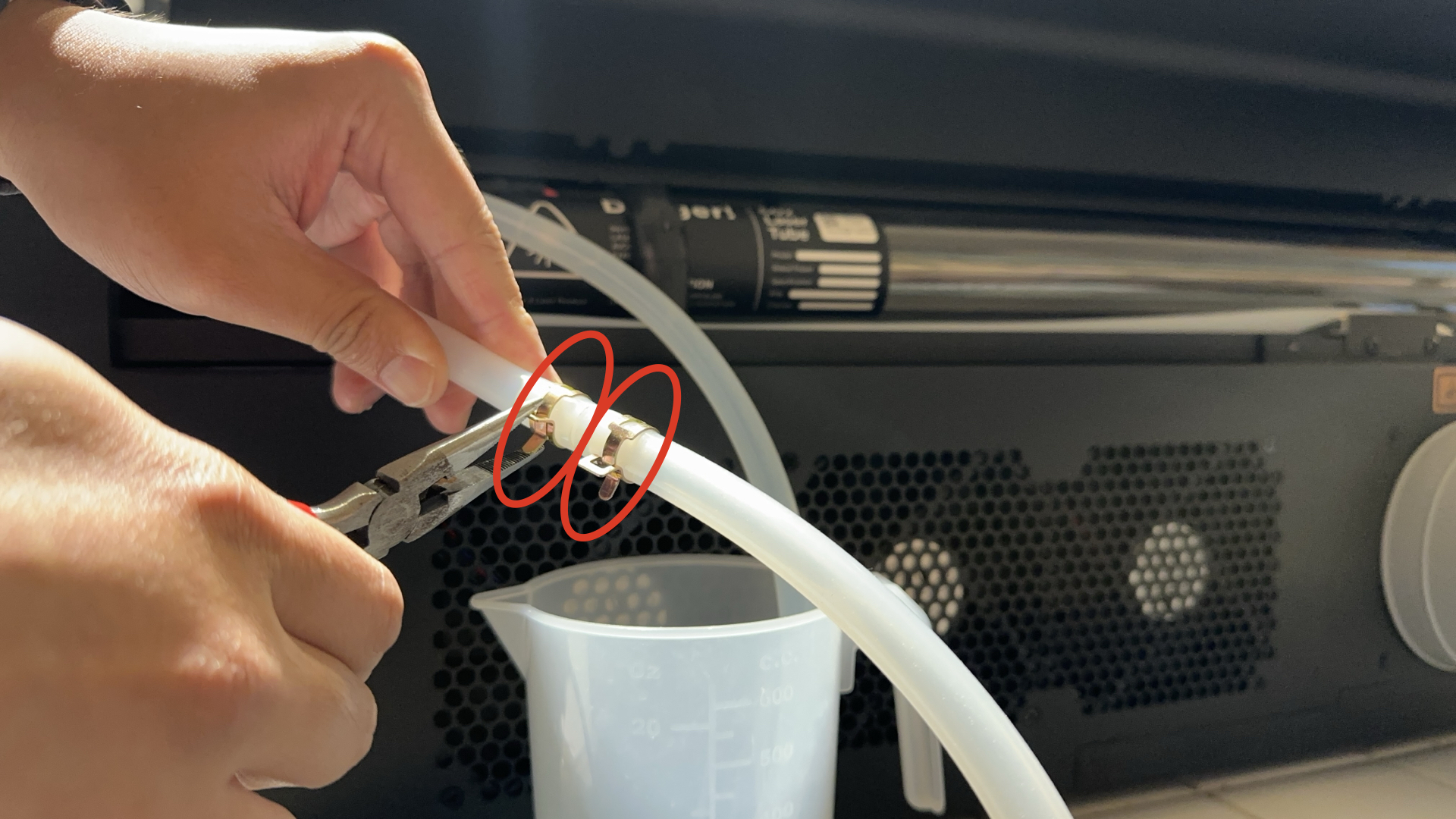

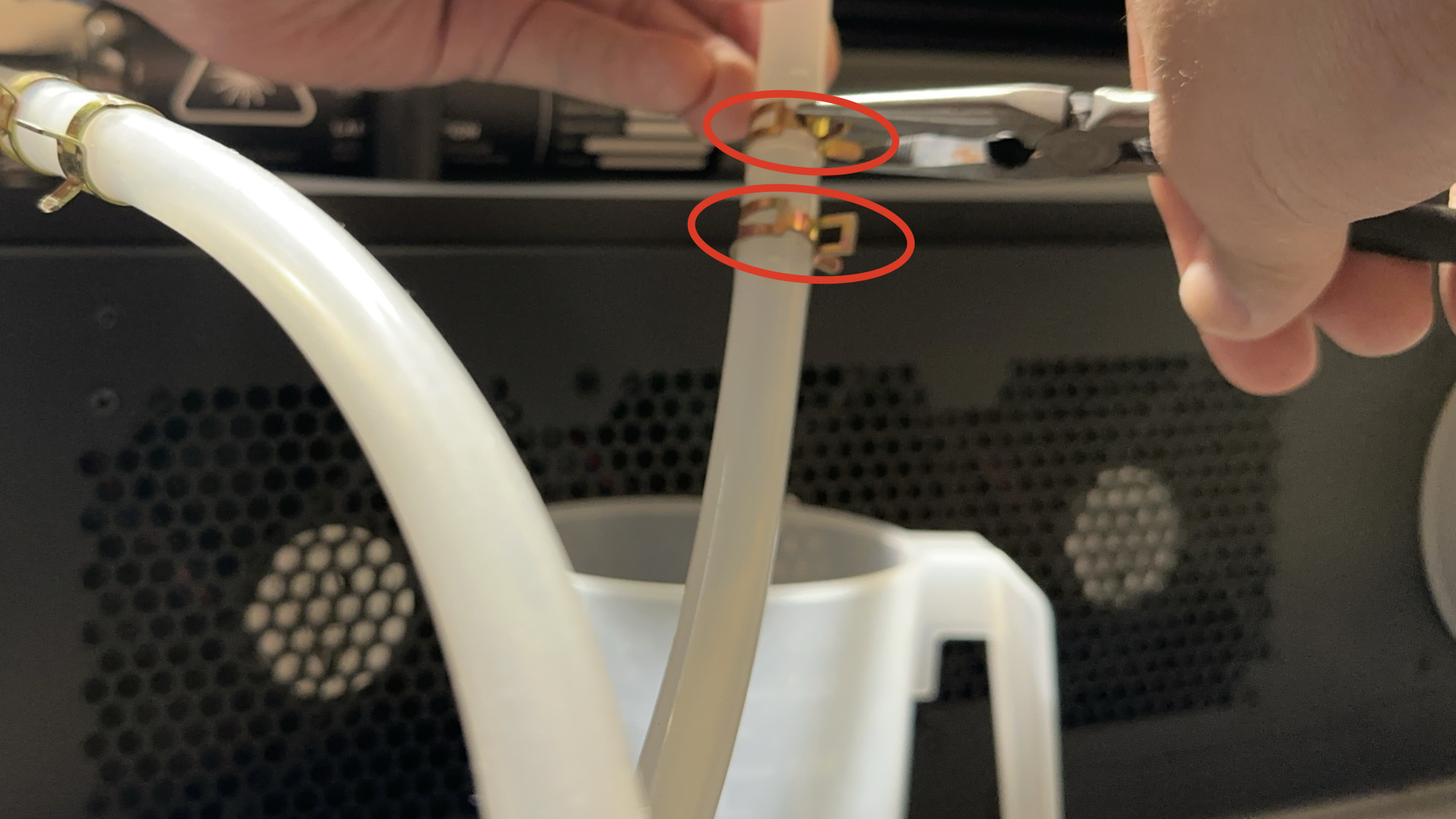

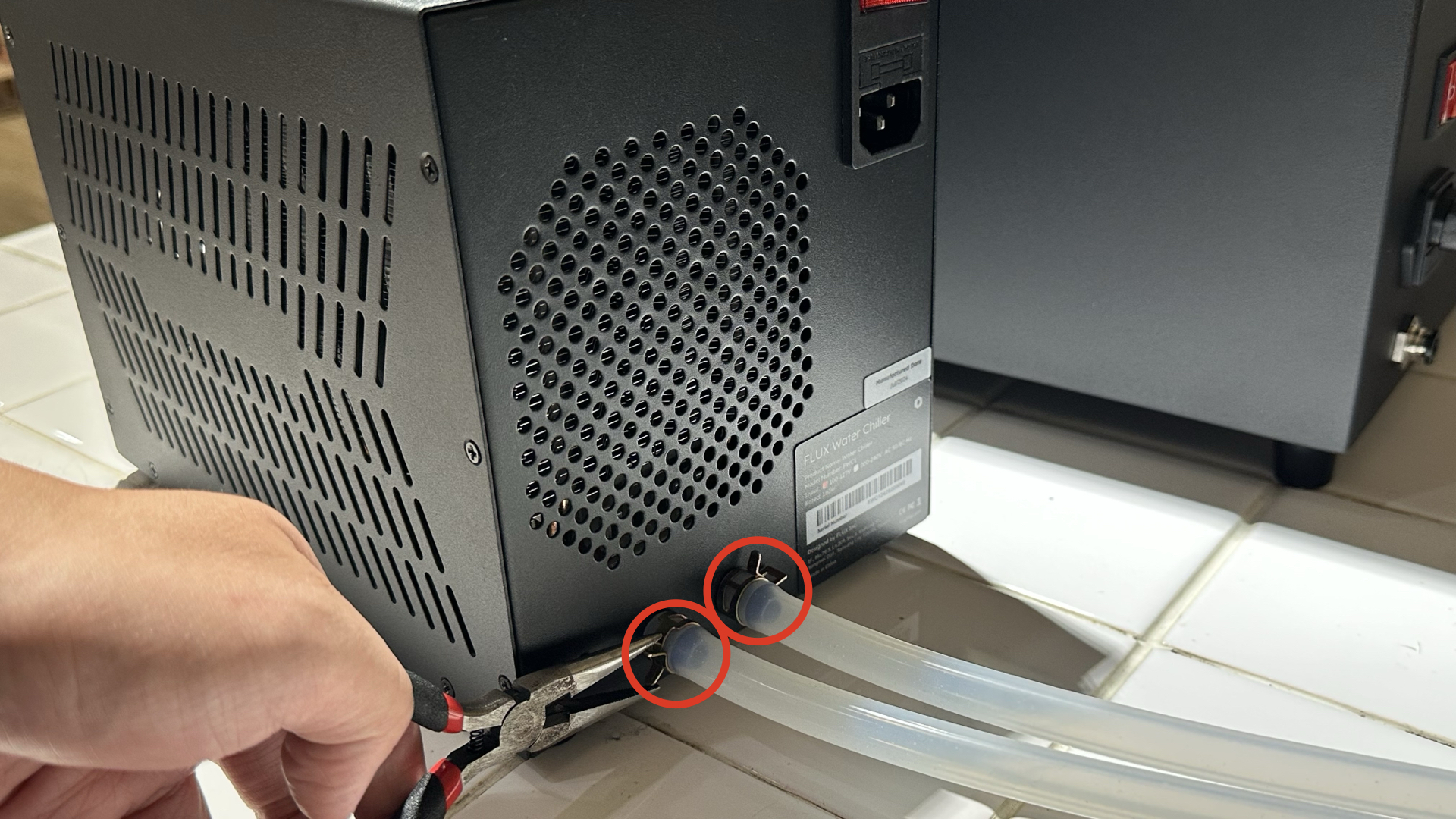

Utilitzeu unes alicates de punta fina per moure l'abraçadora del tub d'aigua sobre el connector pagoda de doble extrem per fixar els tubs

Pas 5 - Instal·leu i ajusteu la posició dels tubs d'aigua

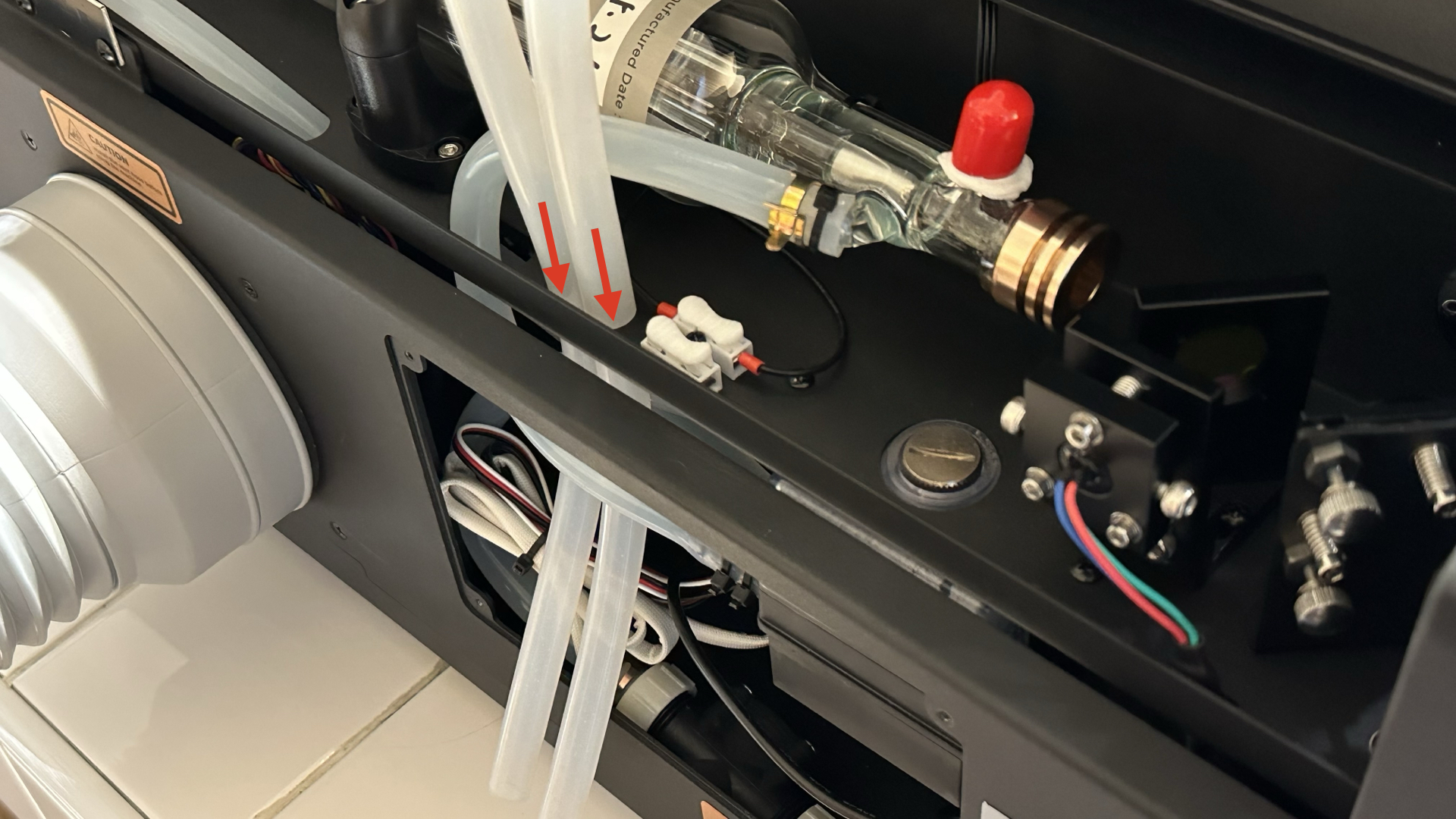

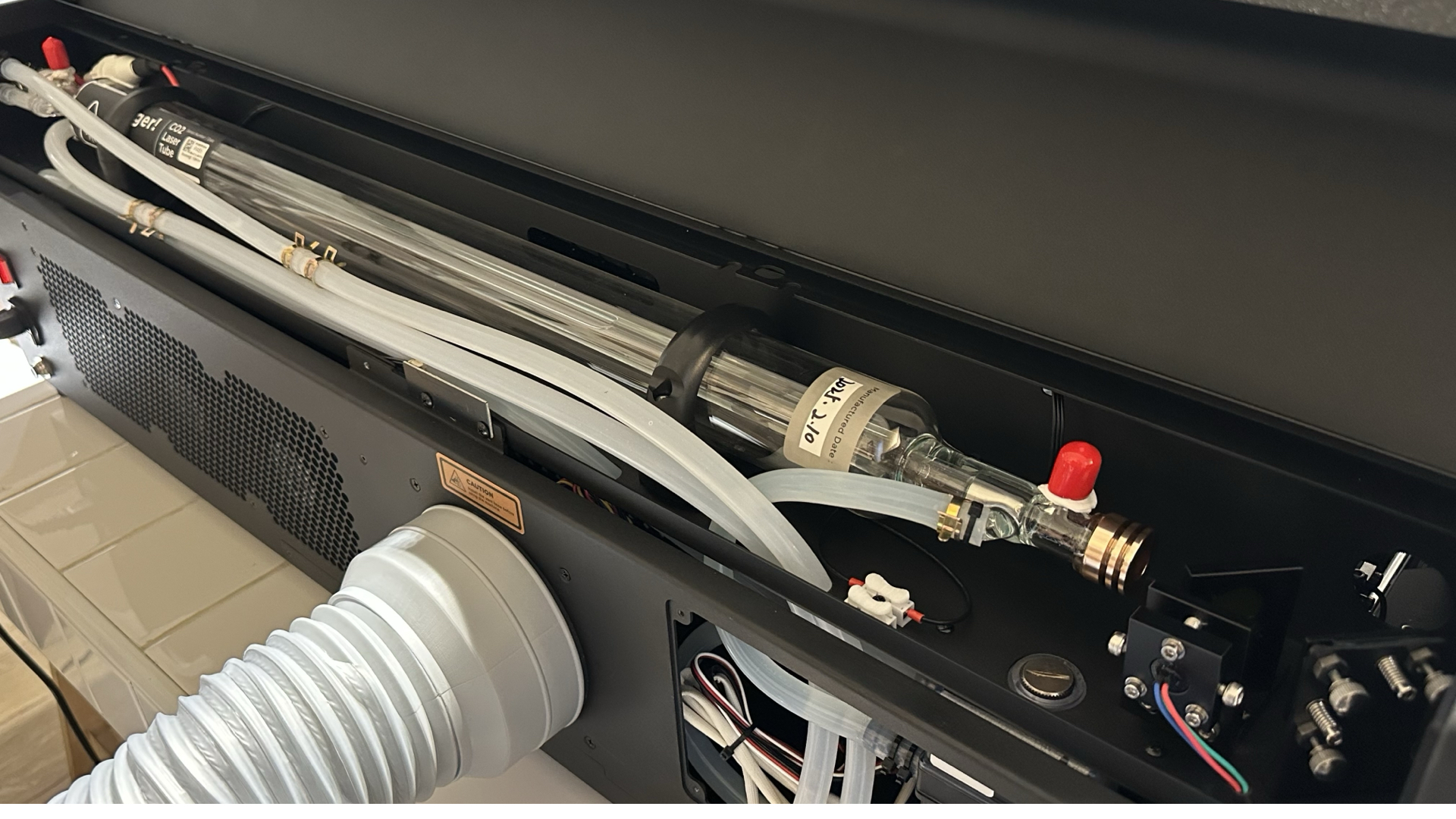

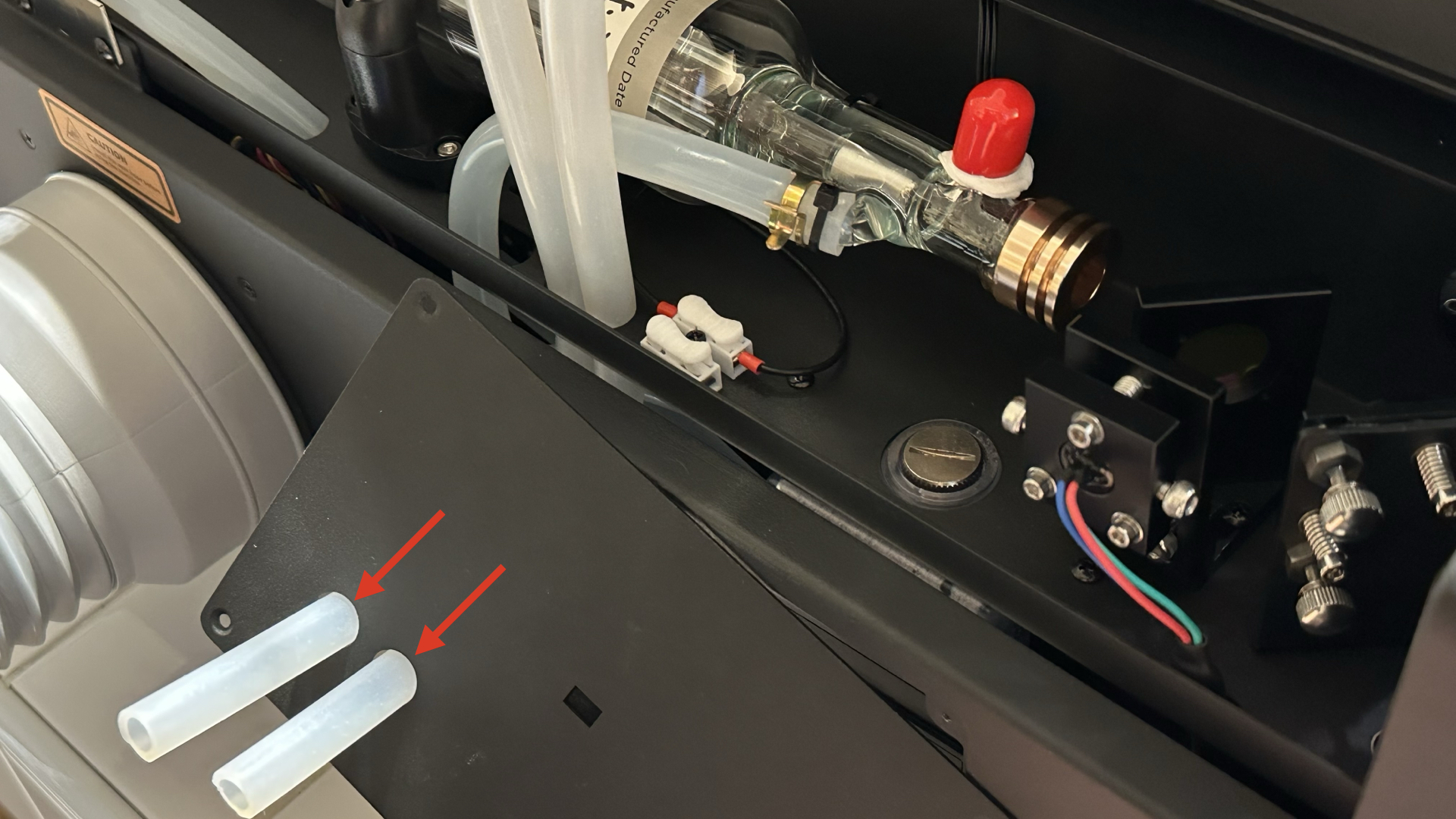

Passeu els dos tubs pel forat proper a la bomba d'aigua i la seva coberta

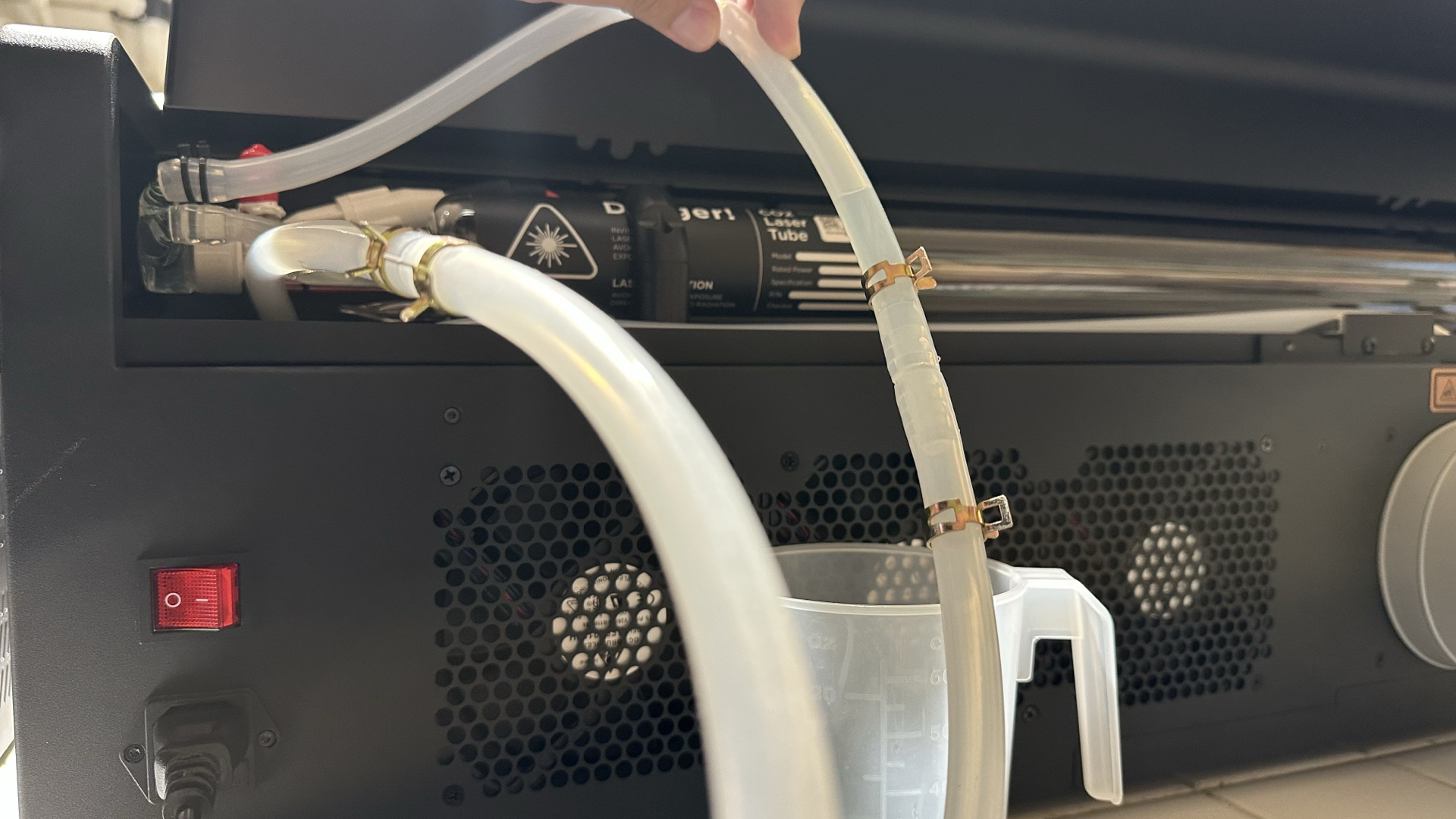

Pas 6 - Instal·leu el tub d'aigua al refrigerador

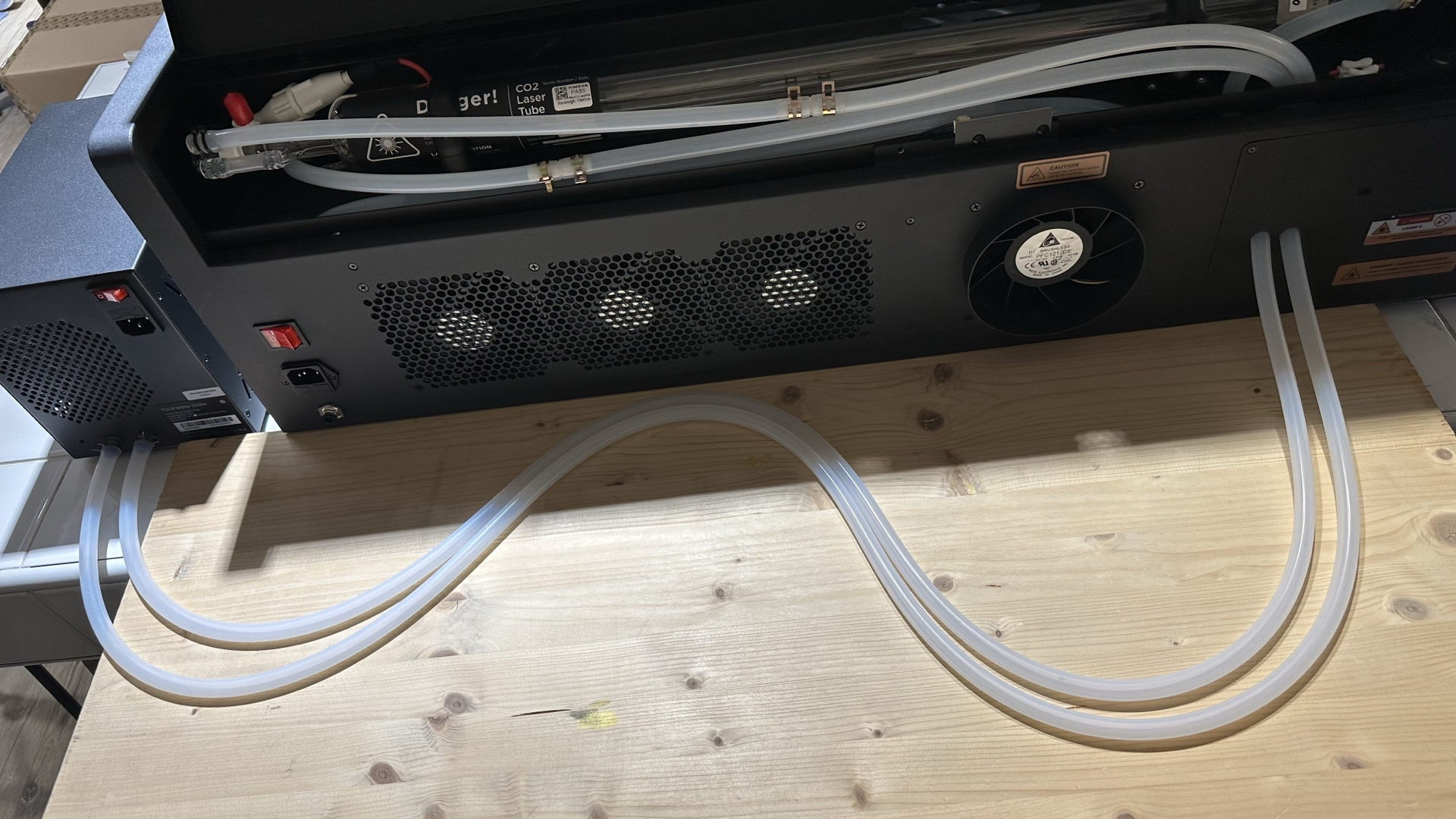

Pas 7 - Verifiqueu la posició dels tubs d'aigua

Es recomana que estigui anivellat amb la màquina

Pas 8 - Engegueu la màquina

Pas 9 - Addició d'aigua

a. Obriu el tap de la bomba
b. Col·loqueu l'embut
c. Aboqueu l'aigua lentament fins arribar al 50% de la capacitat
d. Tanqueu el tap de la bomba
e. Accediu al "Mode de manteniment" i espereu que finalitzi la cerca del punt d'origen, després premeu el botó "Bomba" per activar la bomba d'aigua
f. Quan el nivell d'aigua del dipòsit baixi, torneu a prémer el botó "Bomba" per aturar-la i afegiu més aigua fins arribar al 80% de la capacitat
g. Repetiu el pas anterior fins que el nivell d'aigua es mantingui estable al 80%

Pas 10 - Comproveu la velocitat del flux

Realitzeu una prova de velocitat de flux i verifiqueu si el valor és normal.
(Panell de la màquina > Màquina > Configuració del maquinari > Prova de velocitat de flux)

Pas 11 - Fixeu la tapa posterior i la coberta de la bomba d'aigua

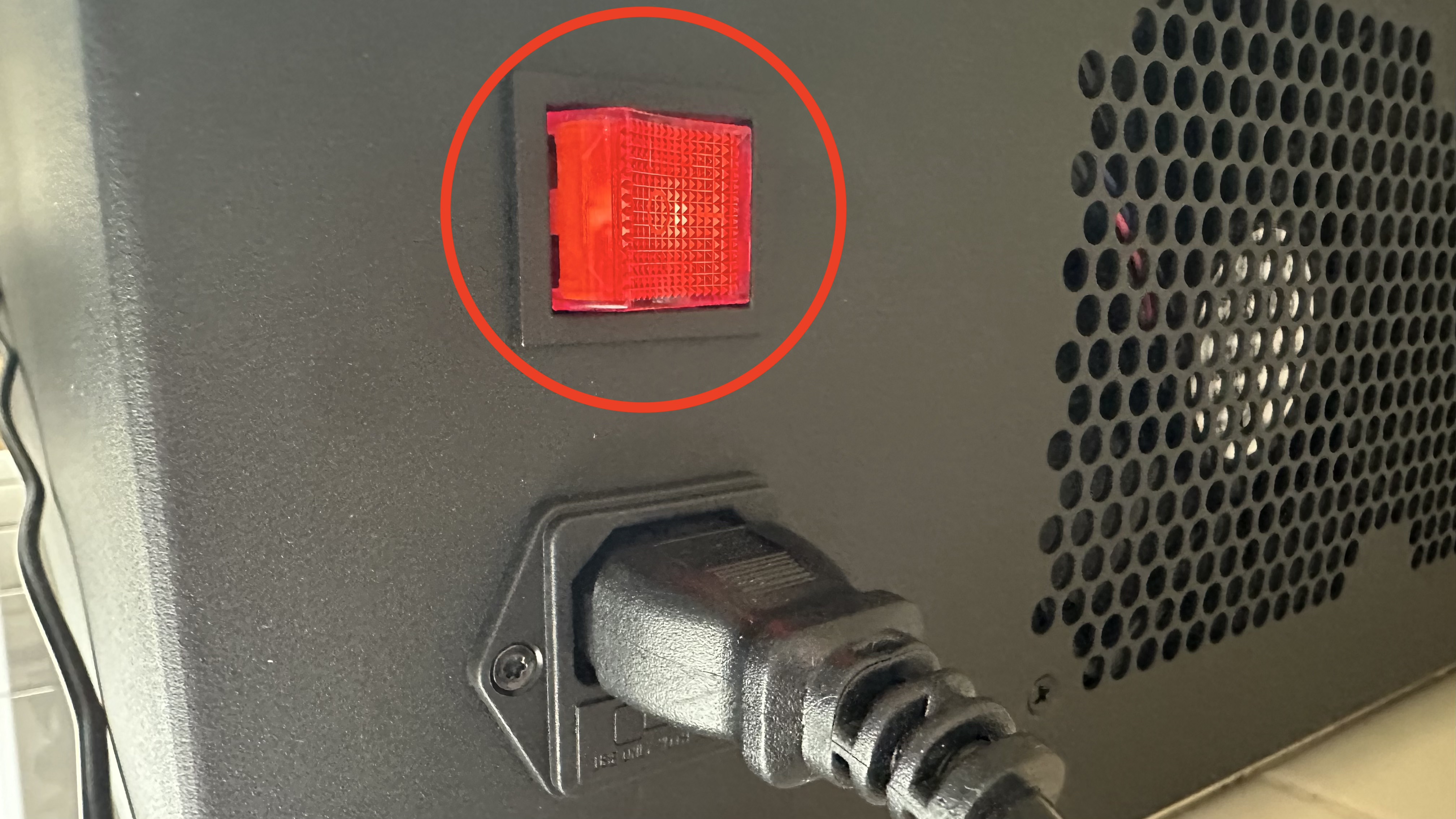

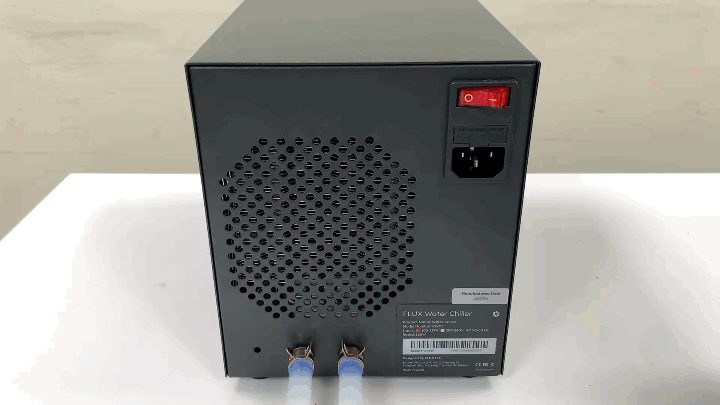

Pas 12 - Engegueu el Chiller

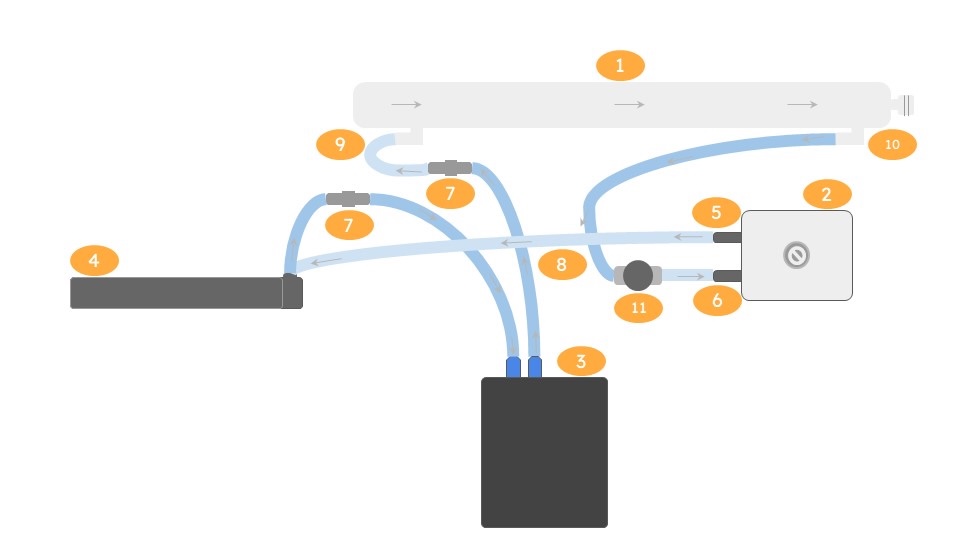

Diagrama de flux d'aigua

1. Tub làser
2. Bomba d'aigua BLDC
3. Refrigerador d'aigua FLUX
4. Radiador de refrigeració per aigua
5. Sortida de la bomba d'aigua
6. Entrada de la bomba d'aigua
7. Connector pagoda de doble extrem
8. Tub d'aigua
9. Entrada d'aigua del tub làser
10. Sortida d'aigua del tub làser
11. Sensor de flux
