2-4 Calibració de la càmera

⚠︎ Assegureu-vos que el Beam Studio i el firmware del beamo II estiguin actualitzats a la darrera versió.

Descripció

Aquest article us guiarà a través del procés de calibració de la càmera.


Quan cal la calibració de la càmera
1. Quan utilitzeu la màquina per primera vegada.
2. Quan s'ha traslladat la màquina.
3. Quan hi ha una discrepància entre la previsualització de la càmera i la posició real de gravat.

Nota:
La calibració de la càmera és necessària per utilitzar per primera vegada la funció de previsualització de la càmera.

Pas 1 - Confirmeu la versió del Beam Studio i del firmware

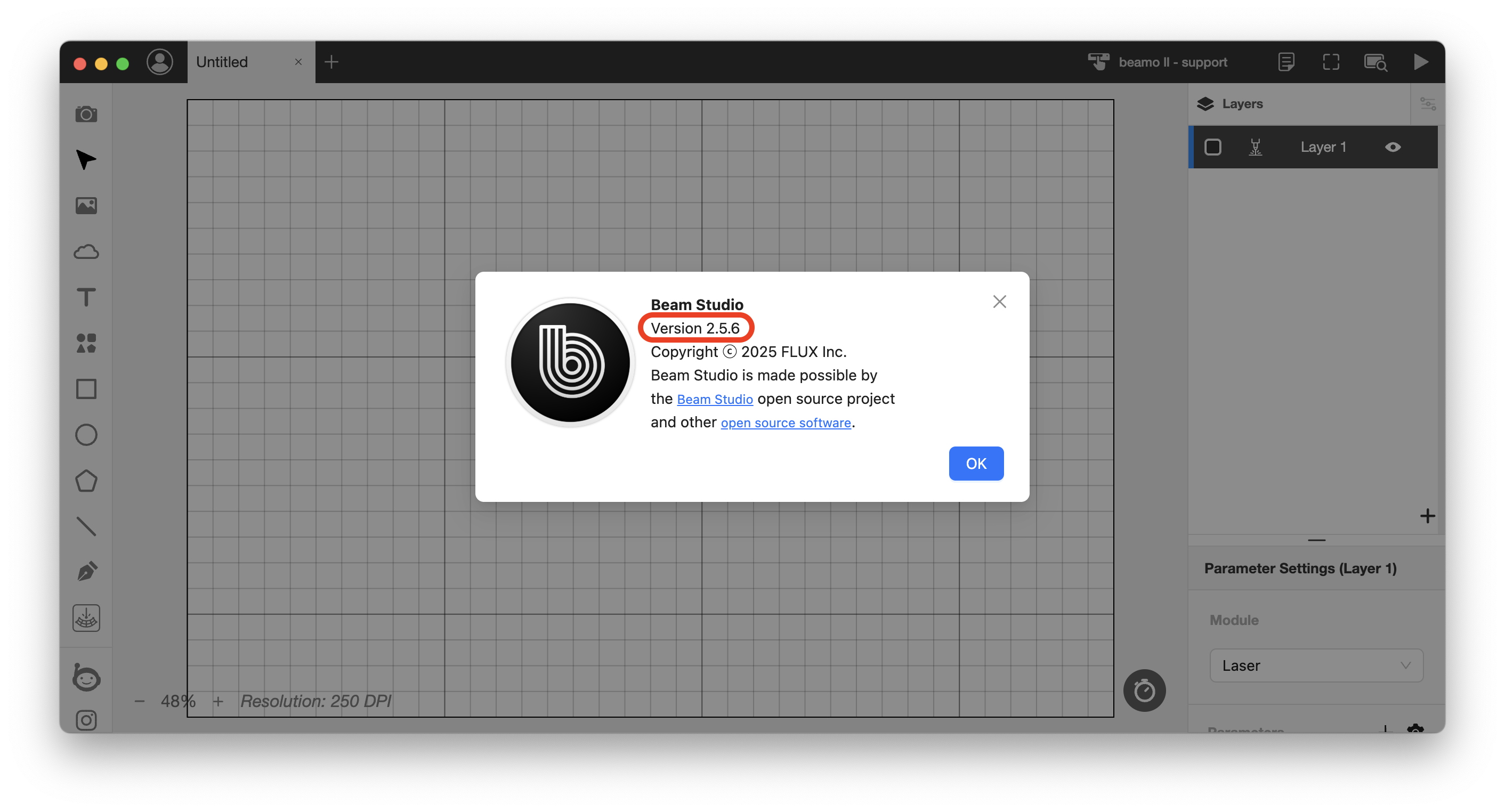

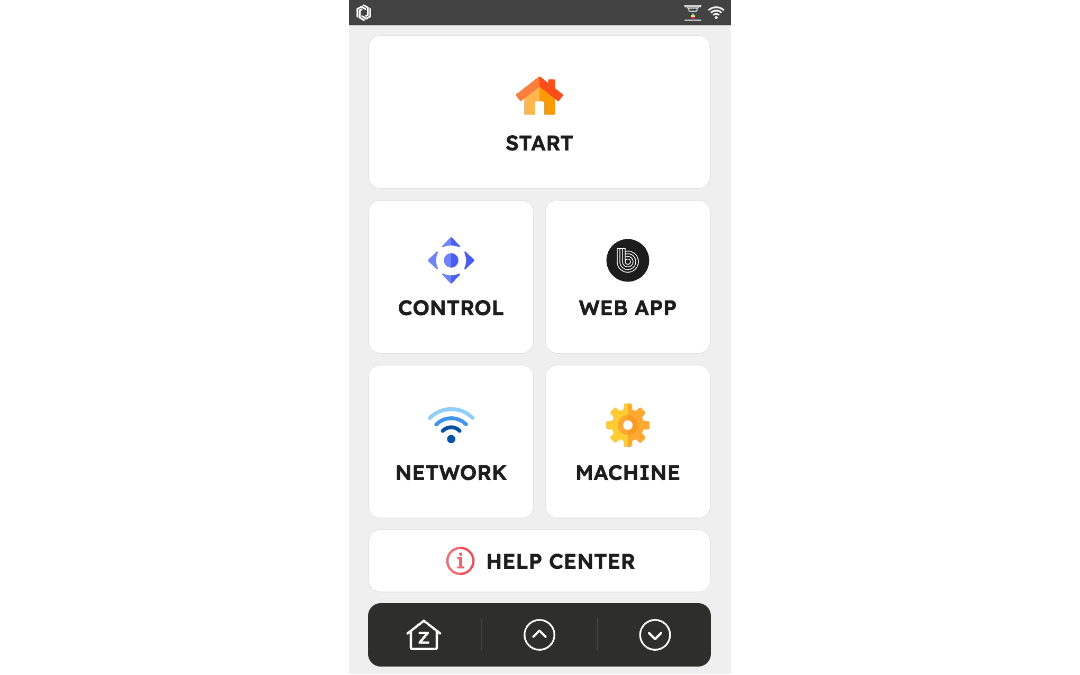

Versió de programari requerida: Beam Studio 2.5.11 o superior.

Versió de firmware requerida: 6.1.6 o superior.

Pas 2 - Preparació

Materials a preparar:
Superposeu i enganxeu dos fulls de paper blanc A4 per crear una superfície d'aproximadament 19–28 cm de llargada i 31–40 cm d'amplada, o utilitzeu una taula de fusta de color clar de la mateixa mida.

Pas 3 - Afegiu un projecte nou i processeu la calibració de la càmera

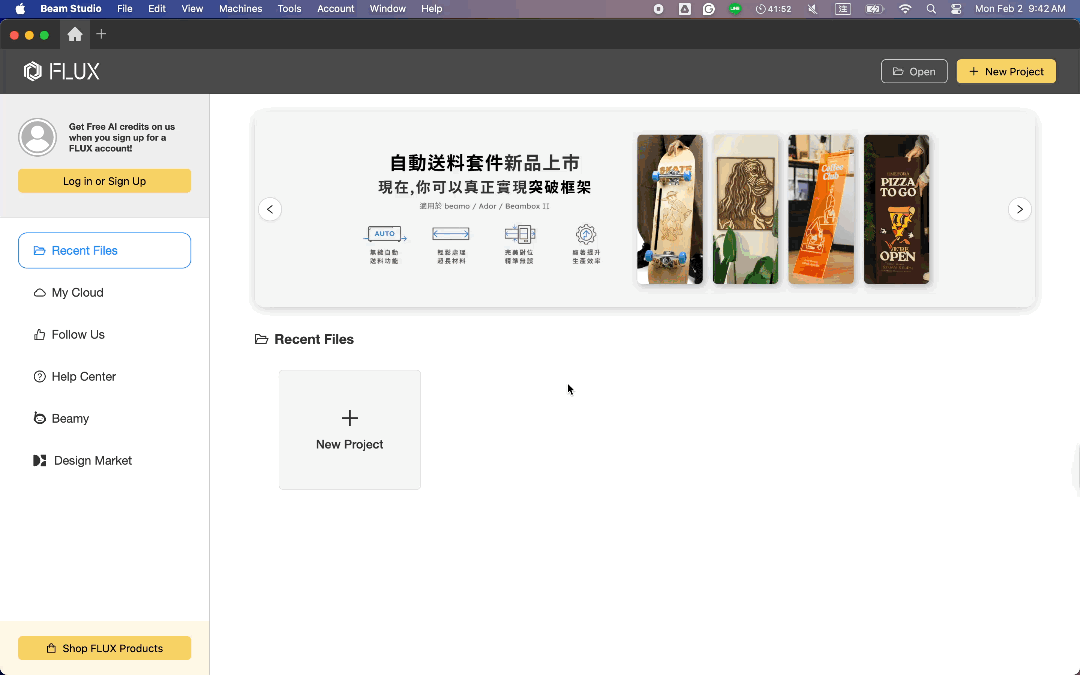

Afegiu un projecte nou, seleccioneu el nom de la màquina que voleu utilitzar i feu clic a "Calibrar càmera".

Pas 4 - Col·loqueu el paper blanc

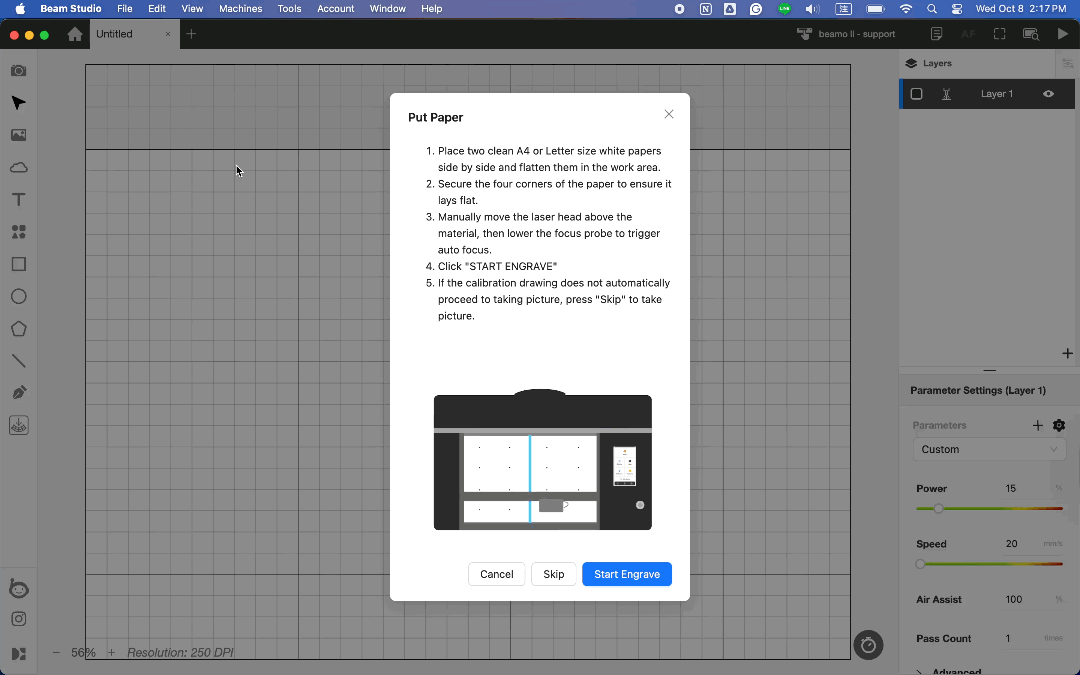

Col·loqueu un paper blanc A4 net al centre de l'àrea de treball i fixeu-lo enganxant les quatre cantonades amb cinta adhesiva.

Pas 5 - Dibuix de la imatge de calibració

Feu clic a "INICIAR GRAVAT" per dibuixar la imatge de calibració.

Pas 6 - Alineu els punts de referència

Amplieu, reduïu i ajusteu l'exposició de la foto per alinear amb precisió els punts de marcatge vermells amb els vuit punts dibuixats.

Pas 7 - Verificar els resultats de la calibració

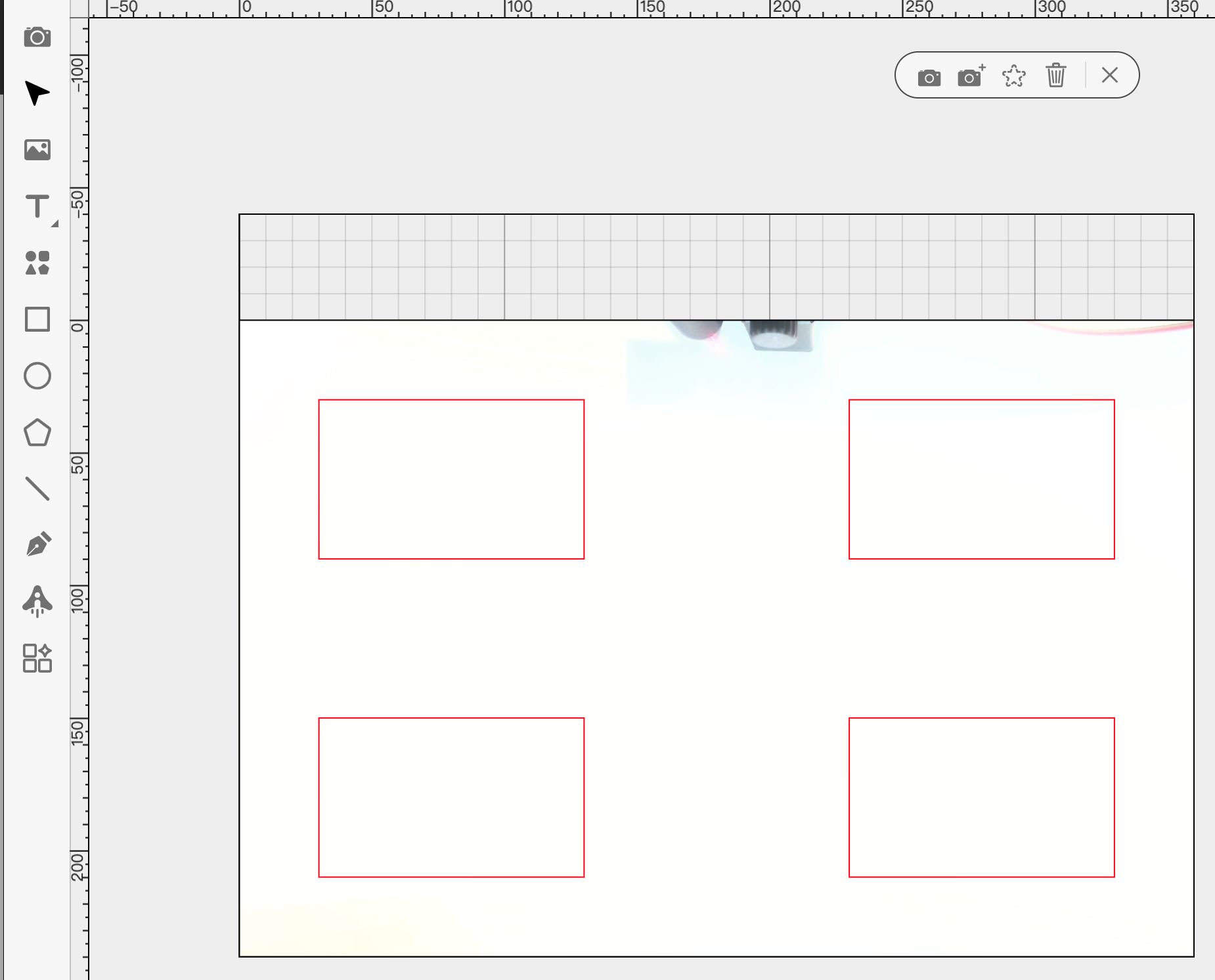

Dibuixeu quatre rectangles segons la configuració següent i confirmeu si els quatre costats de cada rectangle s'alineen completament amb els punts de marcatge làser.

Posicions i dimensions:

1. X = 30 mm, Y = 30 mm, W = 100 mm, H = 60 mm
2. X = 230 mm, Y = 30 mm, W = 100 mm, H = 60 mm
3. X = 30 mm, Y = 150 mm, W = 100 mm, H = 60 mm
4. X = 230 mm, Y = 150 mm, W = 100 mm, H = 60 mm

Si els rectangles no s'alineen correctament amb els punts de marcatge, torneu a enfocar ajustant l'alçada del material i realitzeu de nou la calibració de la càmera per assegurar que es restableix la precisió del posicionament.
