2-4 Calibratge de la càmera

⚠︎ Abans de començar, assegureu-vos que el Beam Studio i el firmware HEXA RF estiguin actualitzats a les versions més recents.

Descripció

Aquest article us guiarà a través del procés de calibratge de la càmera.



Quan cal el calibratge de la càmera
1. Quan utilitzeu la màquina per primera vegada.
2. Després d'haver desplaçat la màquina.
3. Quan hi hagi una discrepància entre la vista prèvia de la càmera i la posició real de gravat.

Nota:
Cal calibrar la càmera abans d'utilitzar la funció de vista prèvia de la càmera per primera vegada després de desembalar.

Pas 1 - Verificació de les versions del programari i del firmware

Versió del programari requerida: Beam Studio 2.6.2 o posterior

Versió del firmware requerida: 6.2.2 o posterior

Pas 2 - Preparació dels materials

Materials necessaris (a preparar per l'usuari):
Paper blanc A4 o una planxa de color clar de mida similar

Pas 3 - Inici del calibratge de la càmera

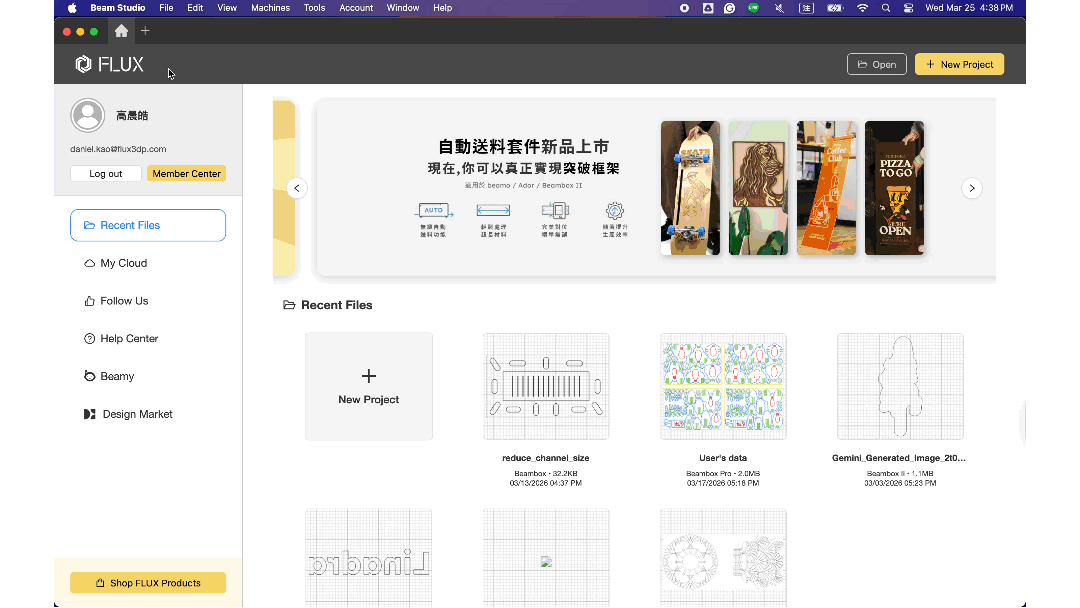

Creeu un projecte nou, seleccioneu la màquina a calibrar i feu clic a "Calibratge" > "Calibratge de la càmera"

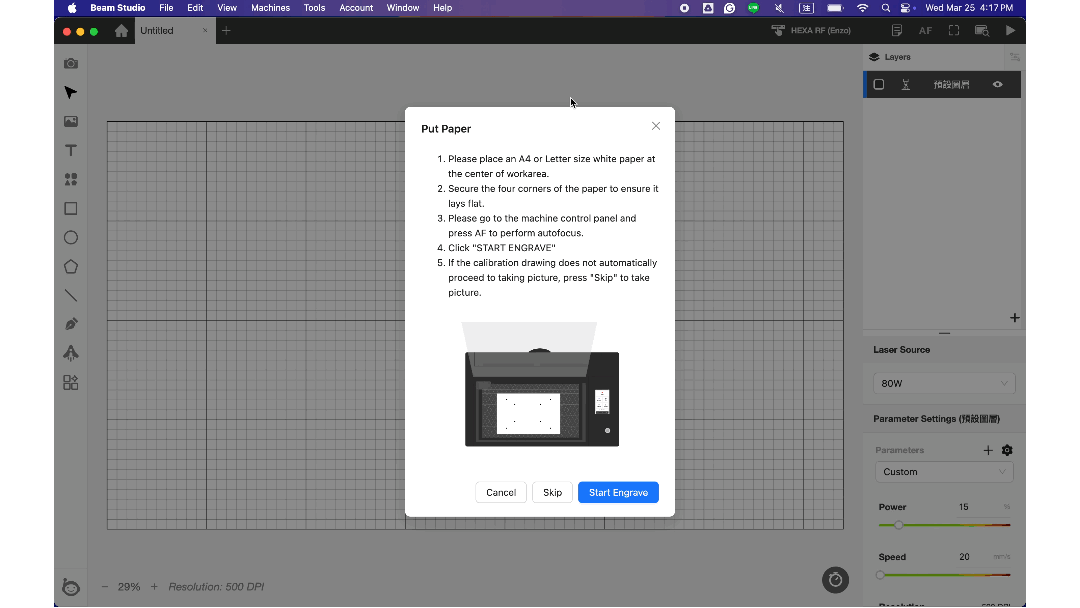

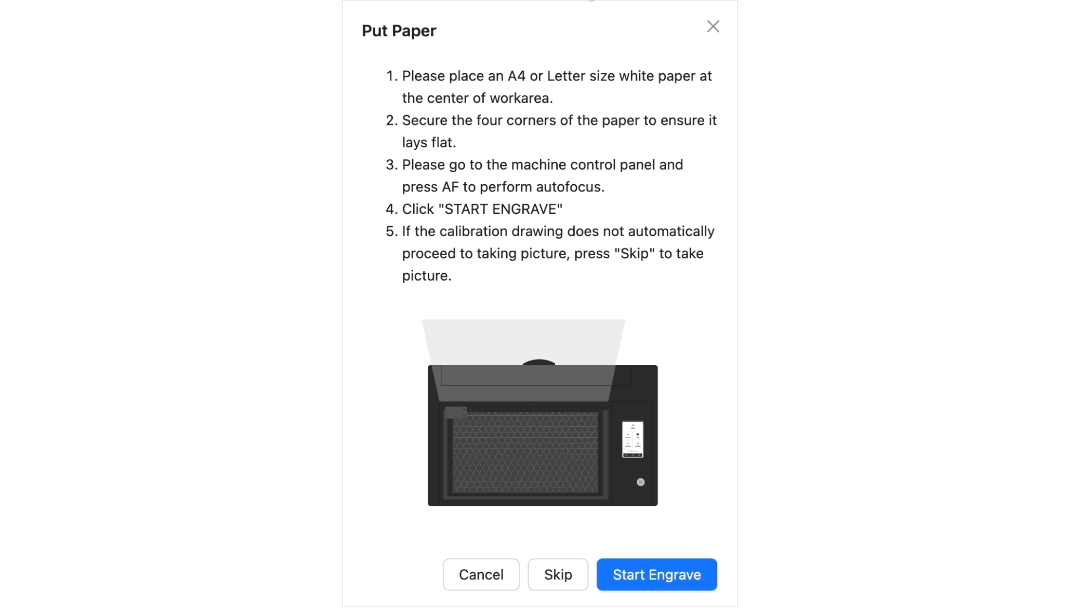

Pas 4 - Col·locació del paper blanc

Col·loqueu un paper blanc A4 net al centre de l'àrea de treball i fixeu les quatre cantonades amb cinta adhesiva.

Pas 5 - Dibuix del patró de calibratge

Feu clic per començar a dibuixar el patró de calibratge

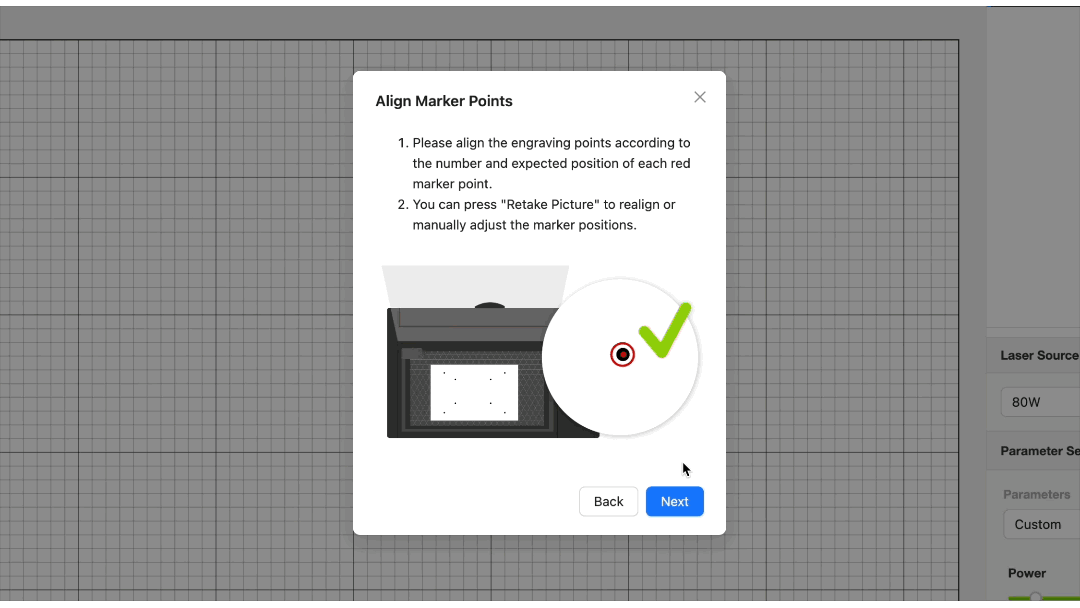

Pas 6 - Alineació dels marcadors

Podeu ampliar/reduir i ajustar l'exposició de la imatge per verificar i moure els punts marcadors vermells perquè se superposin completament amb els vuit punts impresos

Si els marcadors apareixen com es mostra a continuació i no estan sobre el paper blanc, seguiu els passos següents per ajustar-los.

a. Arrossegueu la imatge per centrar el patró imprès de 8 punts i, a continuació, feu clic a "Tornar a fer la foto".

b. Ajusteu manualment tots els punts marcadors
Consulteu l'ordre correcte dels marcadors a continuació:

#END

Pas següent: 2-5 Començar el gravat
