Descripció

Aquesta pàgina descriu el mètode d'instal·lació de la lent d'1,5 polzades.

Nota:
La lent d'enfocament d'1,5 polzades de HEXA RF està dissenyada per a gravat, produint resultats més fins que la lent d'enfocament estàndard. Aquest complement no és aplicable per a tall. Per tant, utilitzeu la lent d'enfocament estàndard per a operacions de tall.

Pas 1

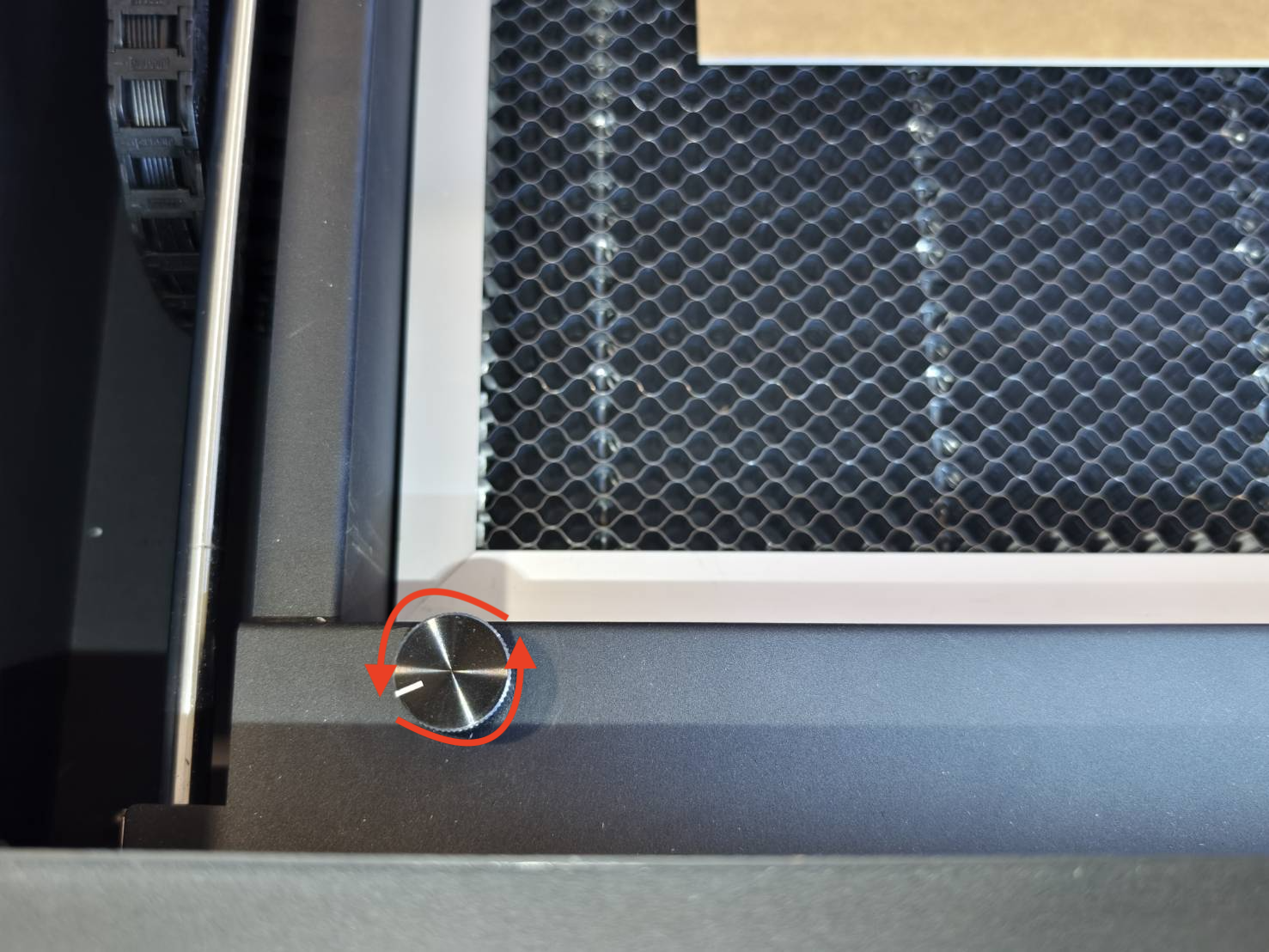

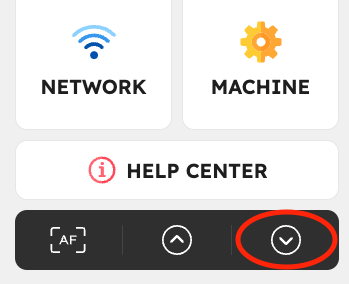

Baixeu la base fins al fons prement el botó de descens del panell o girant el pom en sentit antihorari manualment.

Pas 2

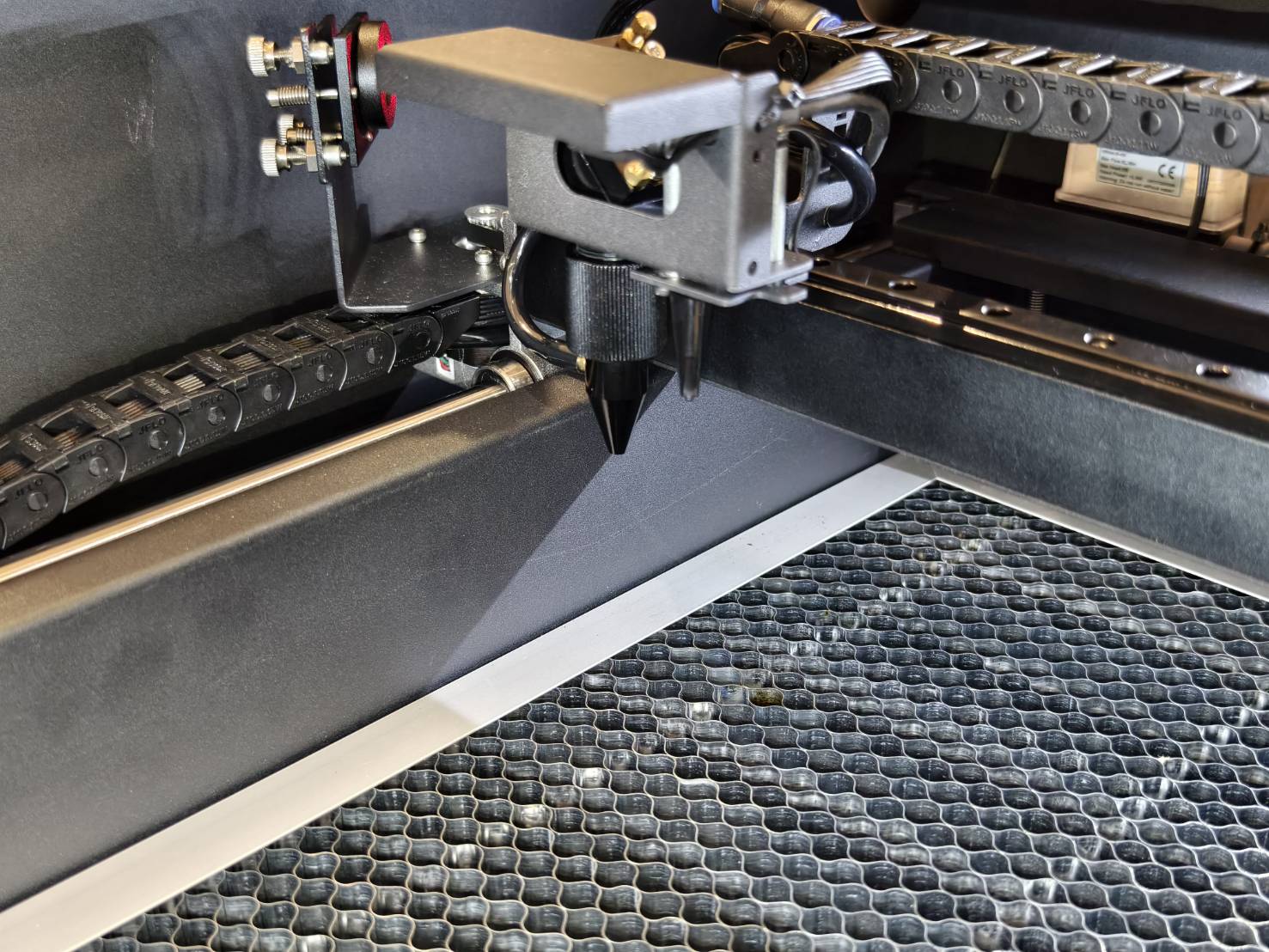

Desmunteu la tovera del làser i retireu la lent actual.

Pas 3

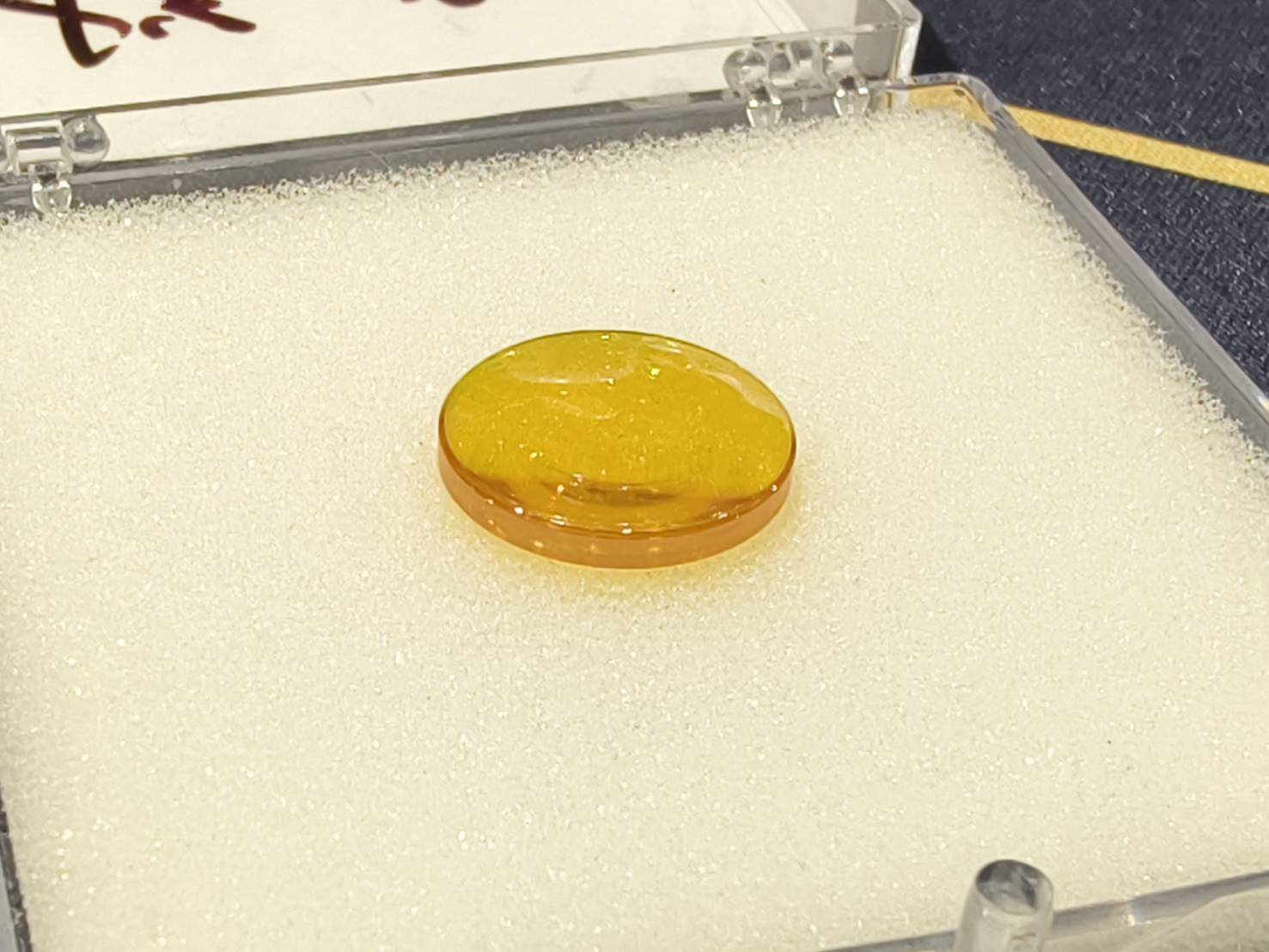

Prepareu el complement de lent d'1,5 polzades.

Pas 4

Torneu a muntar la tovera amb la lent d'1,5 polzades.

Assegureu-vos que la lent estigui en l'ordre que es mostra a la fotografia següent.
Assegureu-vos que el costat corbat/convex de la lent estigui orientat cap amunt.
(Un consell per determinar el costat corbat és que hauria de reflectir tota la cara quan el mireu.)
Assegureu-vos que el tub d'aire no estigui doblegat.

Explicació

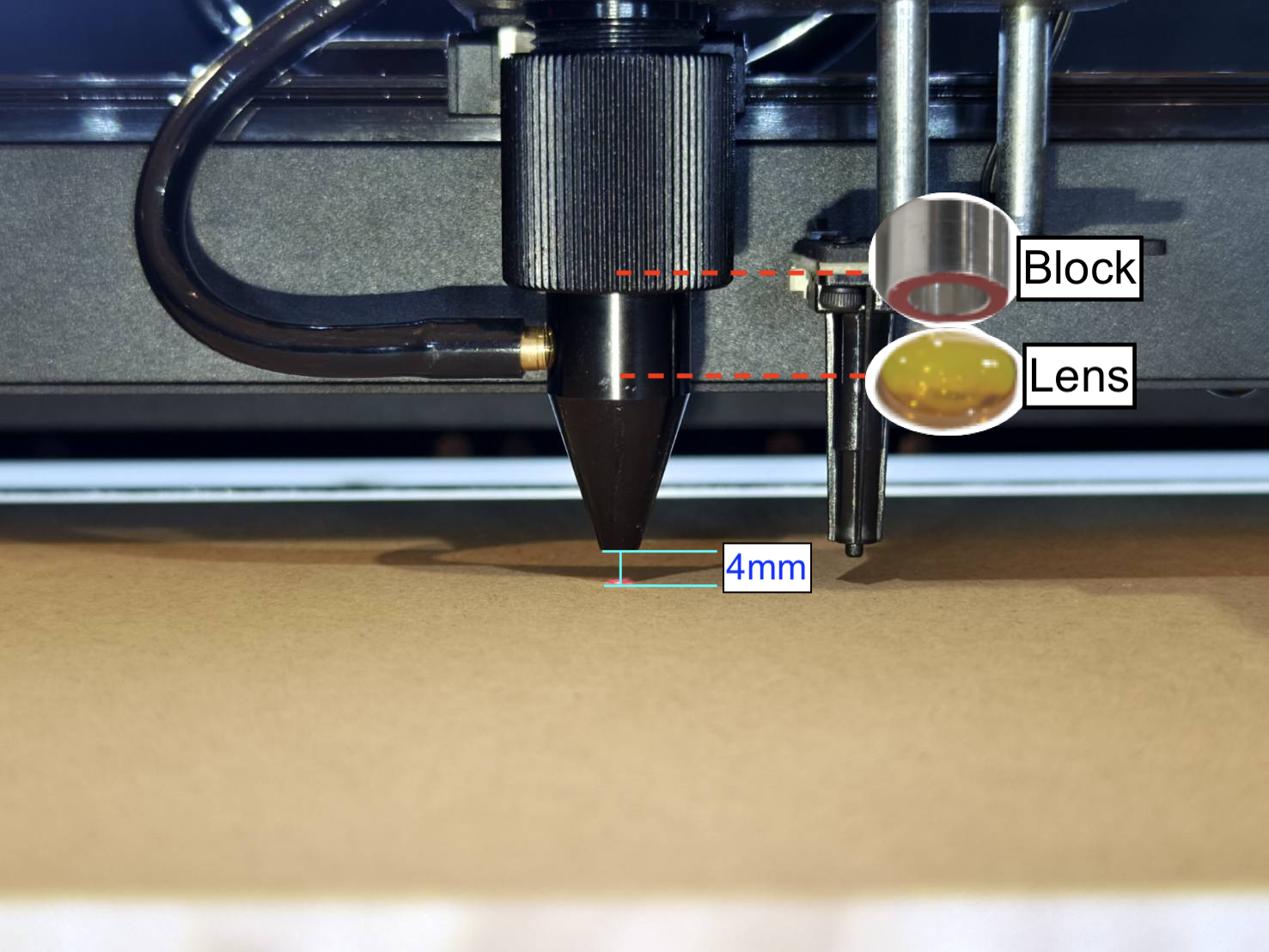

Per defecte, la lent d'enfocament estarà a la part superior, i la lent d'enfocament serà de 4 mm, és a dir, la distància entre la punta de la tovera i la superfície del material serà de 4 mm.

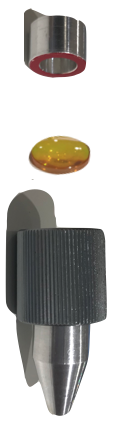

Determineu l'ordre del mode d'enfocament

Mode d'enfocament: Enfocament d'alta precisió

Bloc

Lent

Anell

Broquet
La lent té dues cares. La cara corba/convexa ha d'estar orientada cap amunt durant la instal·lació.

Demostració

Pas 5

Aneu a "Configuració del maquinari" per seleccionar el mode d'enfocament predeterminat.
Màquina >> Configuració del maquinari >> Pàgina següent >> Mode d'enfocament >> Seleccioneu "Enfocament proper" (Predeterminat)
(La instal·lació es completarà després d'aquest pas.)
