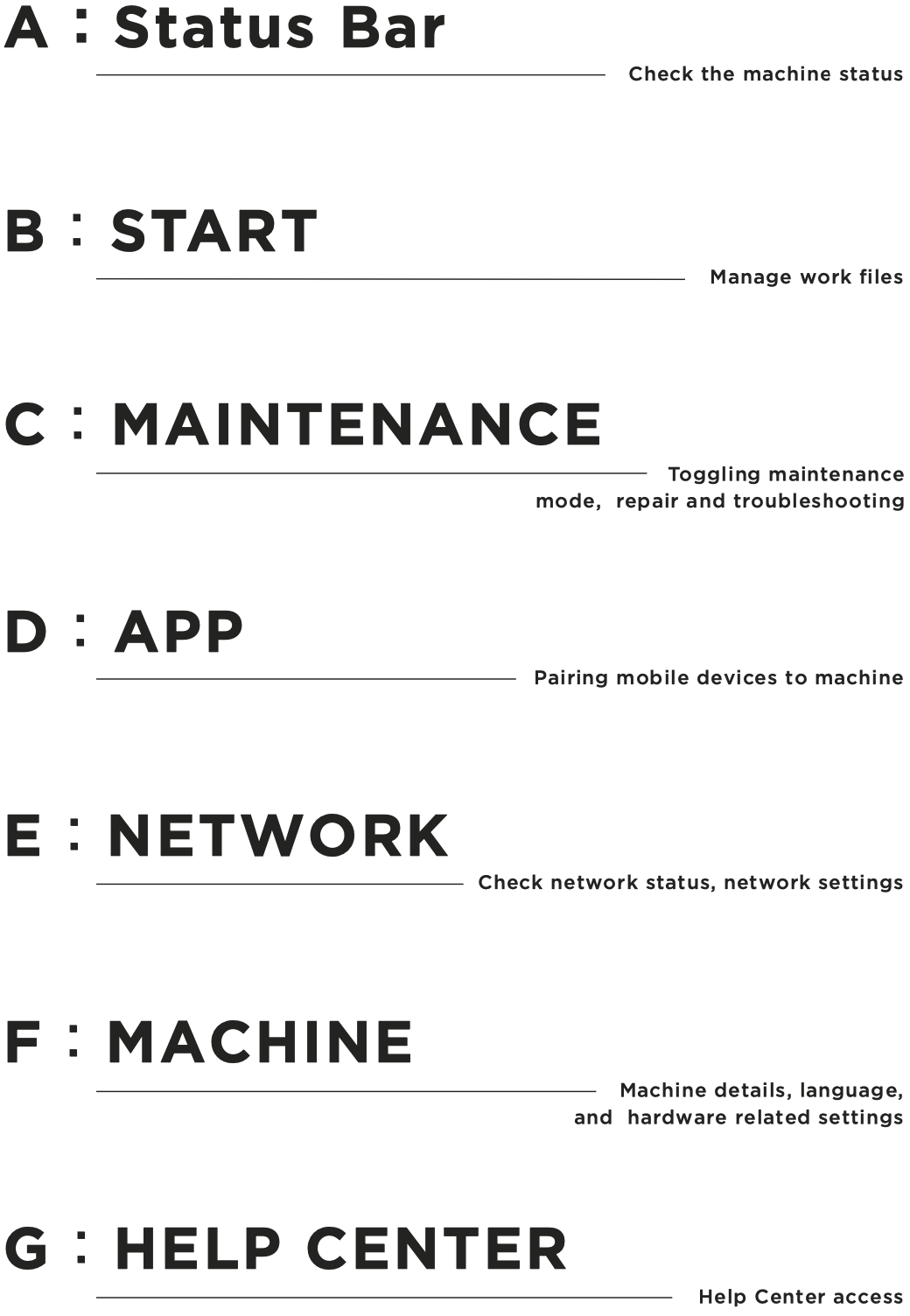

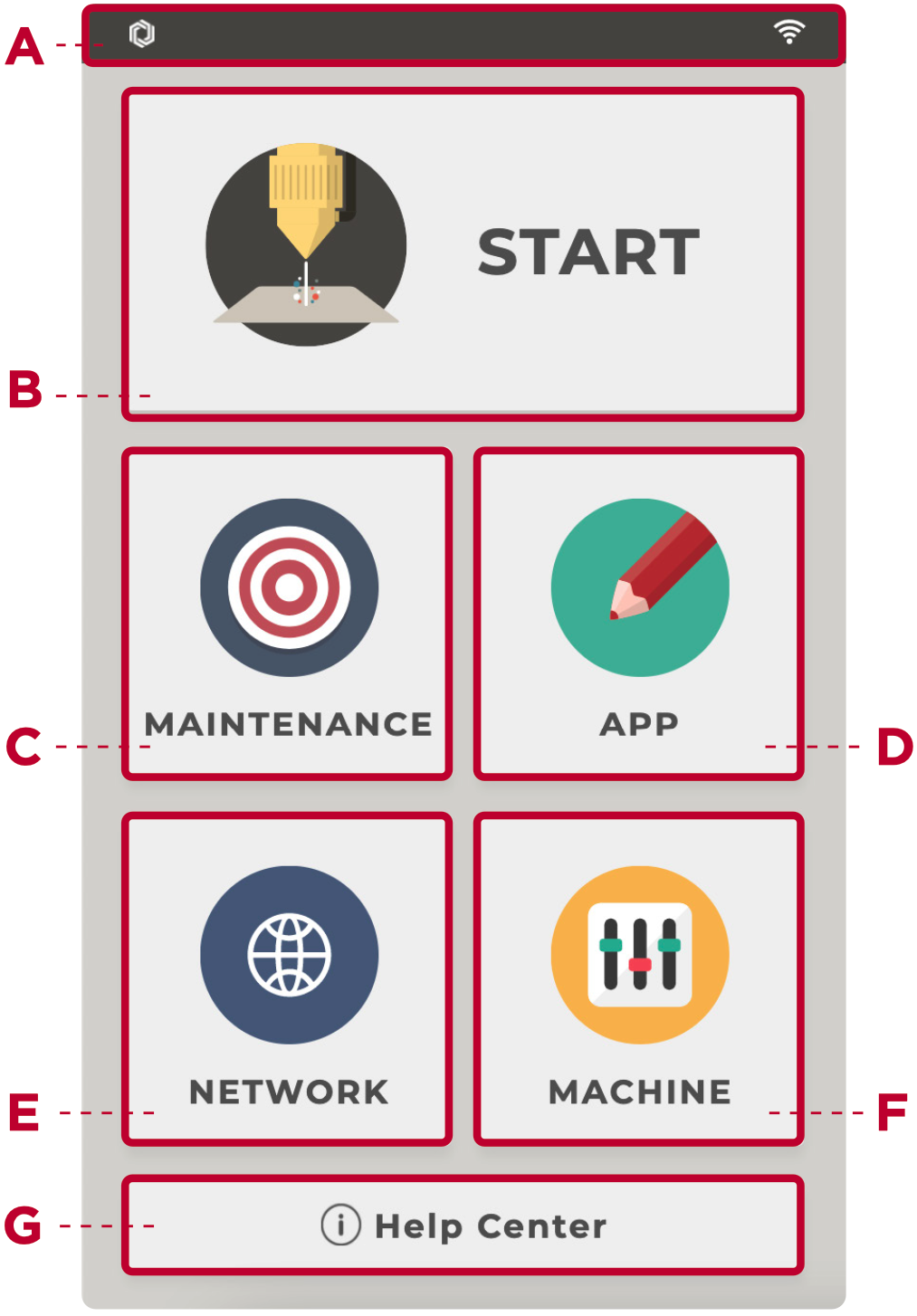

Aquest capítol presentarà la interfície de la màquina i les set funcions essencials.



A: Barra d'estat

Comprova l'estat de la màquina

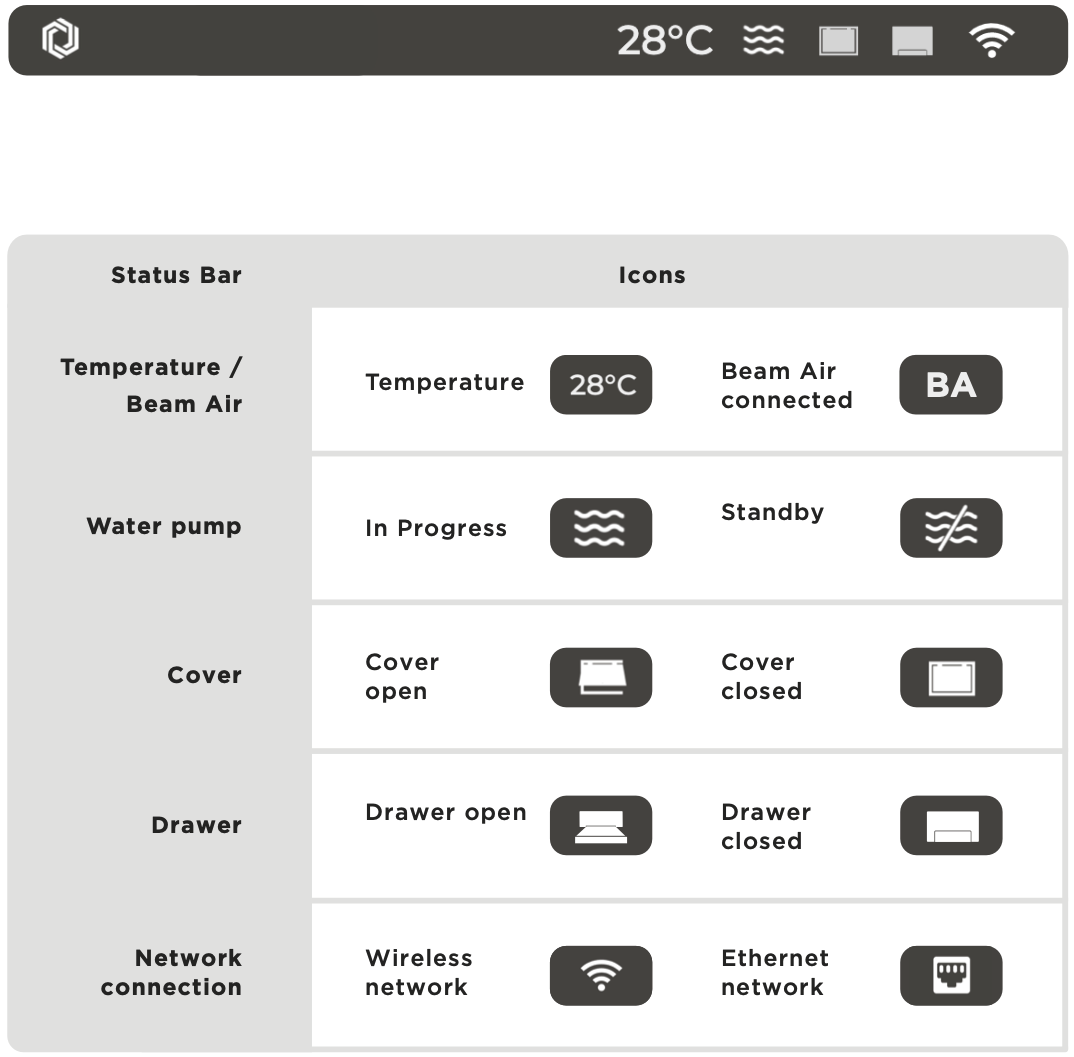

La barra d'estat mostra la temperatura, si està connectada a Beam Air, el flux d'aigua, l'estat d'obertura/tancament de la coberta de la porta, així com el tipus de connexió de xarxa de la màquina. En general, en fer clic a la barra d'estat es torna a la pàgina d'inici, i mentre es grava s'actualitza la pàgina.

B：INICI

Gestiona els fitxers de treball

Hi ha dues maneres de transferir les tasques de treball: el programari Beam Studio o una unitat flash USB. Tots dos mètodes poden trobar i utilitzar els fitxers des de "INICI" després de la transferència.

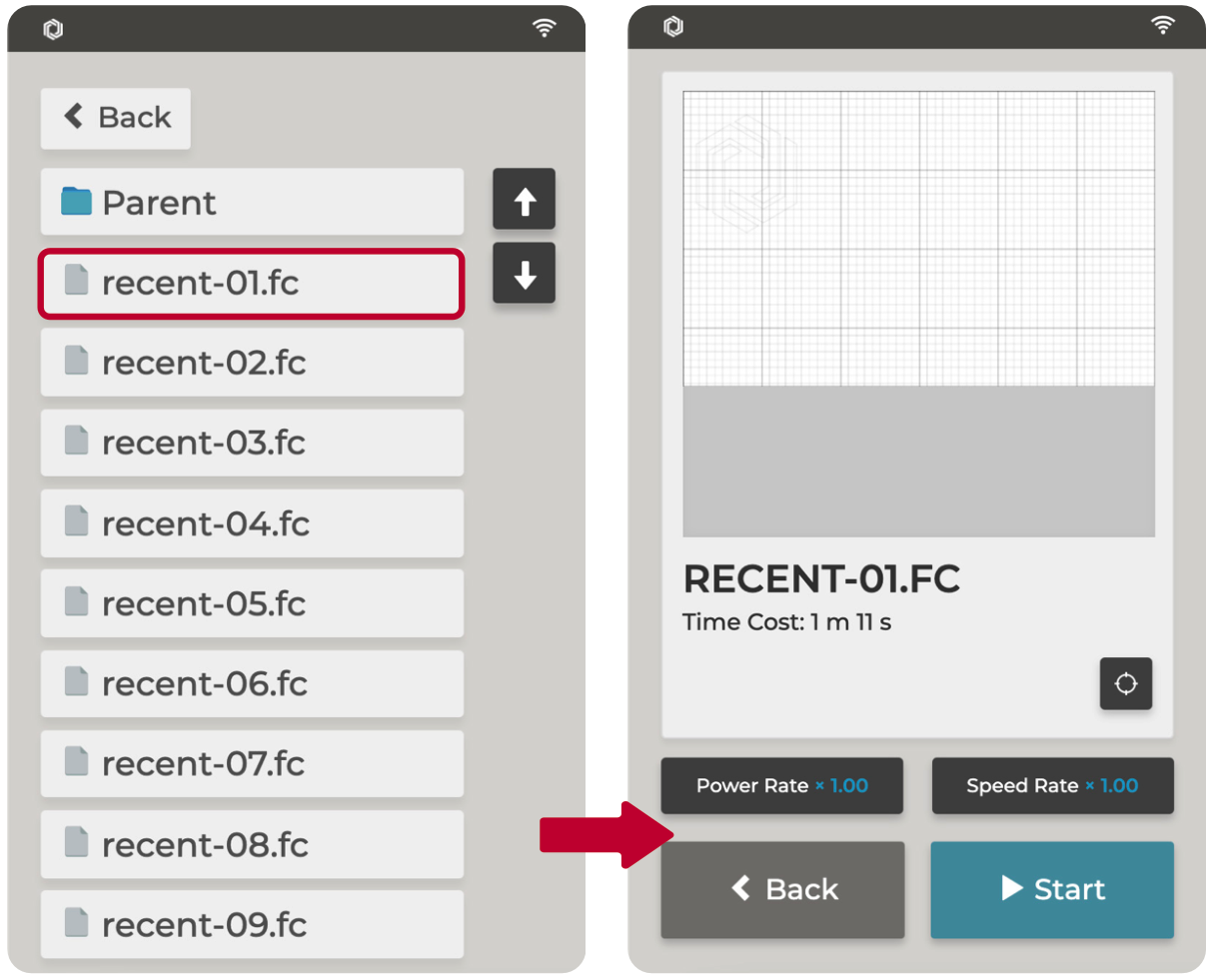

1. Tasques enviades a la màquina des de Beam Studio: "Memòria integrada" > "Recent" > tasques específiques.
La màquina pot emmagatzemar fins a 15 tasques enviades per Beam Studio, i recent-01.fc serà la tasca més recent enviada.

2. Fitxers llegits des d'unitats flash USB: unitat flash USB > tasques específiques.

No hi ha límit en el nombre de fitxers que es poden veure en una unitat flash USB.

Seleccioneu el fitxer per mostrar la posició real de la imatge a l'àrea de treball, el temps de processament estimat i la potència i la velocitat en temps real.

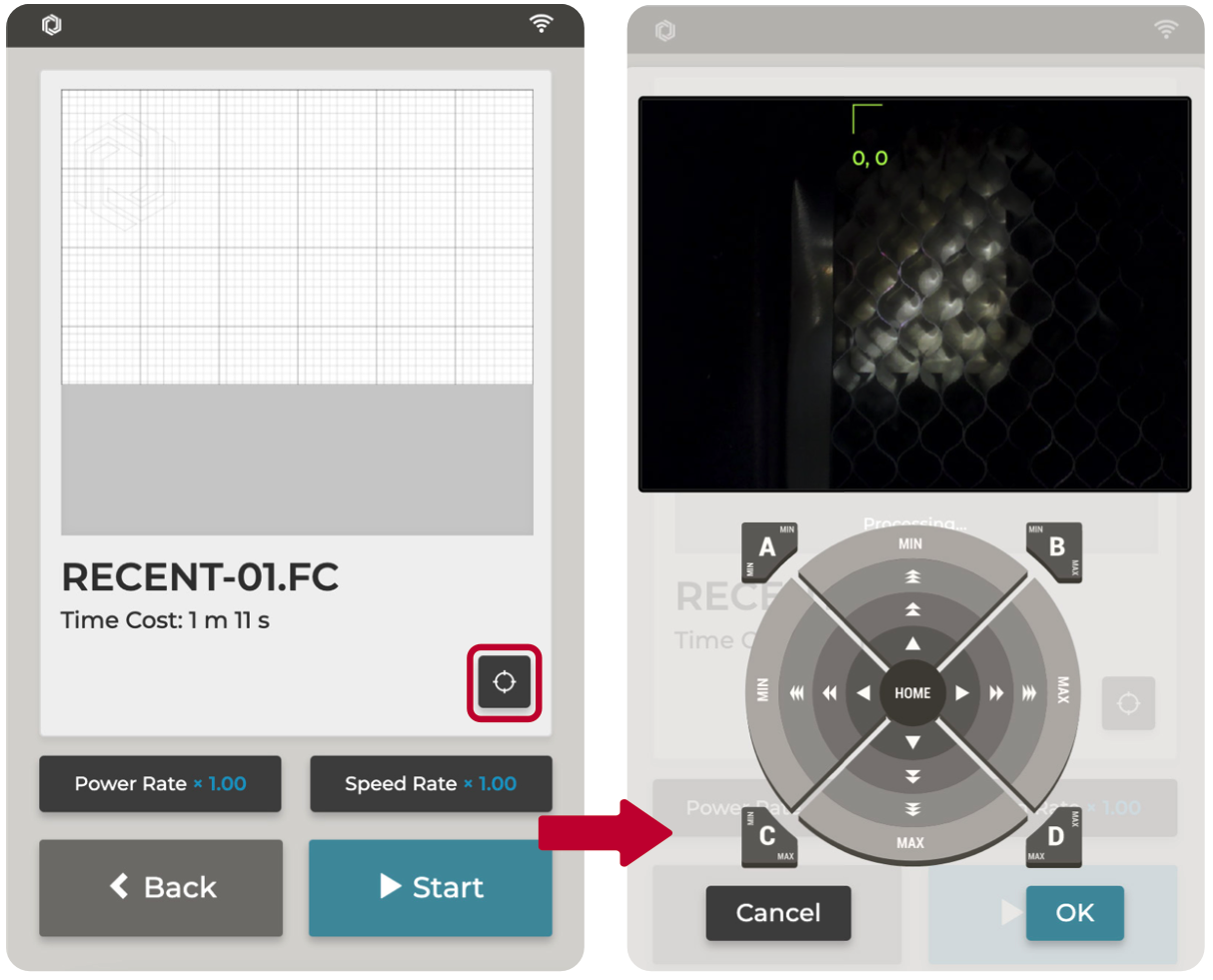

El punt d'origen es pot establir manualment abans del processament, i la potència i la velocitat es poden ajustar en qualsevol moment durant el procés.
Per establir el punt d'inici manualment, feu clic a , després moveu el capçal làser des de la posició inicial (0,0) fins a la posició desitjada i, a continuació, feu clic a D'acord.

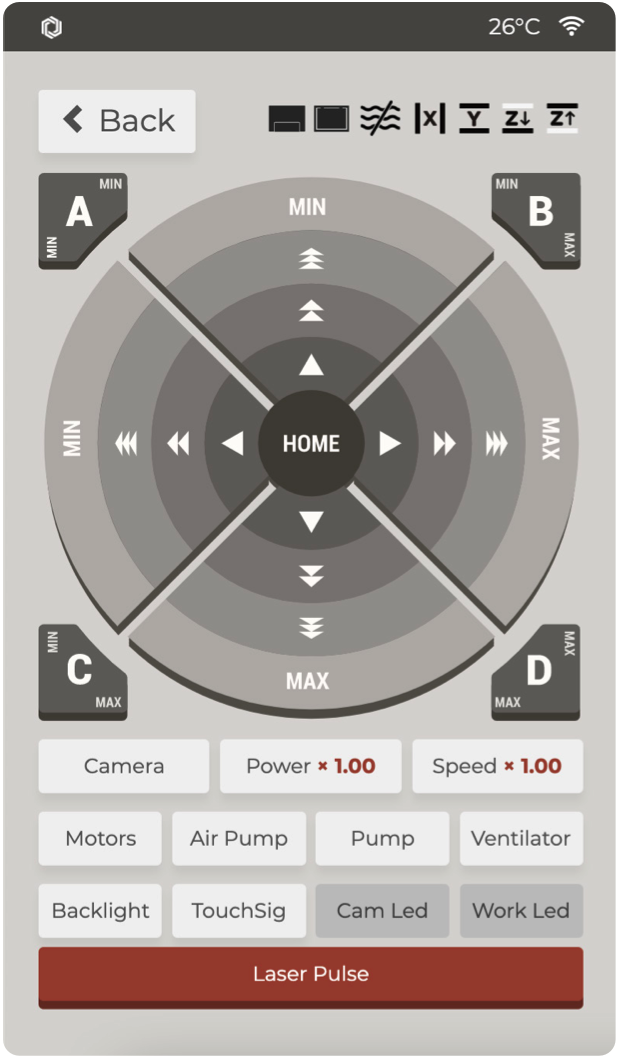

C: MANTENIMENT

Commutació del mode de manteniment, reparació i resolució de problemes

Durant el manteniment i la reparació, entreu a la pàgina MANTENIMENT. Això està destinat principalment als interruptors de maquinari i a les visualitzacions de senyals. Es recomana encaridament operar aquesta pàgina només després de llegir el capítol de manteniment posterior o sota la guia del servei al client.


Càmera >> Activeu la càmera i la captura de la càmera es mostrarà al panell
Potència >> Augmenteu o disminuïu manualment la potència.
Velocitat >> Augmenteu o disminuïu manualment la potència.
Motors >> Disable the X & Y motors. If this is disabled, you can move the laser head freely by hand, but the control panel above will be disabled. You will have to perform home again in order to use the control panel above.
Bomba d'aire >> Activa o desactiva la bomba d'aire
Bomba >> Activa o desactiva la bomba d'aigua
Ventilador >> Activa o desactiva el ventilador
Retroil·luminació >> Prova la retroil·luminació de la pantalla (la pantalla s'enfosquirà durant uns segons)
TouchSig >> Prova el senyal tàctil (la funció tàctil estarà desactivada durant uns segons)
Cam Led >> Aquest botó no està disponible a HEXA. (La llum LED estarà normalment encesa i no es podrà apagar.)
Work Led >> Encén o apaga la llum LED a l'àrea de treball.
Pols làser >> Dispara el tub làser. S'utilitza principalment per ajustar el camí òptic i provar la salut del tub làser.

D：APP

Vinculació de dispositius mòbils a la màquina

Descarrega l'aplicació Beam Go i connecta el teu dispositiu mòbil a la mateixa xarxa sense fil. Fes clic a l'APP i escaneja el codi QR per vincular el teu dispositiu mòbil amb la teva màquina.


*Beam Go és la versió mòbil de Beam Studio.

E: XARXA

Comproveu l'estat de la xarxa i la configuració de la xarxa

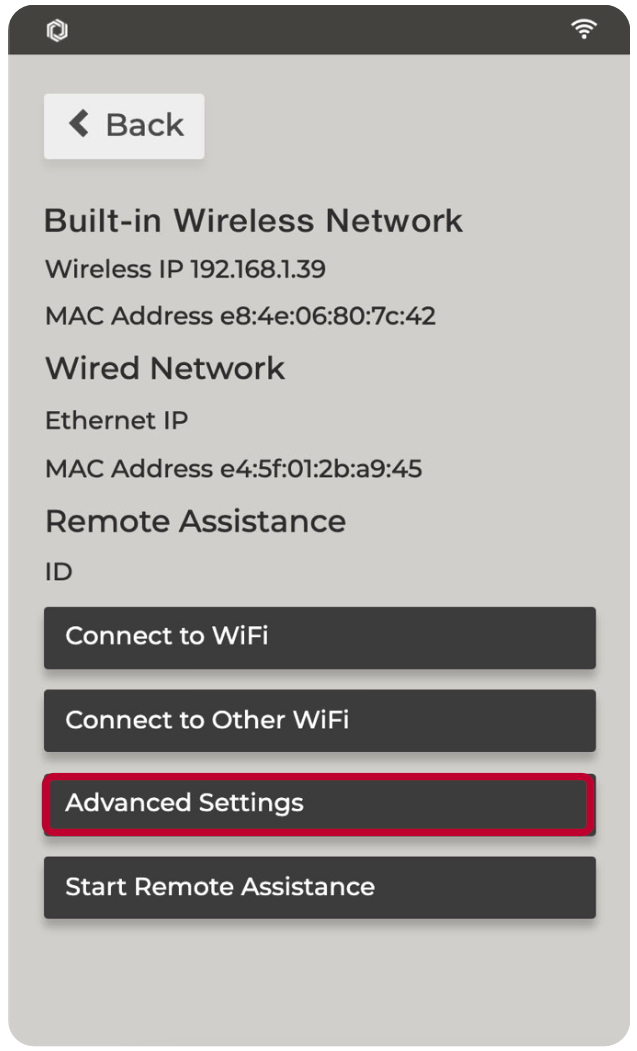

Aquesta pantalla mostra l'adreça IP de la xarxa i confirma si la connexió mitjançant Wi-Fi o el cable Ethernet està activa (l'adreça MAC de la interfície activa tindrà un valor).

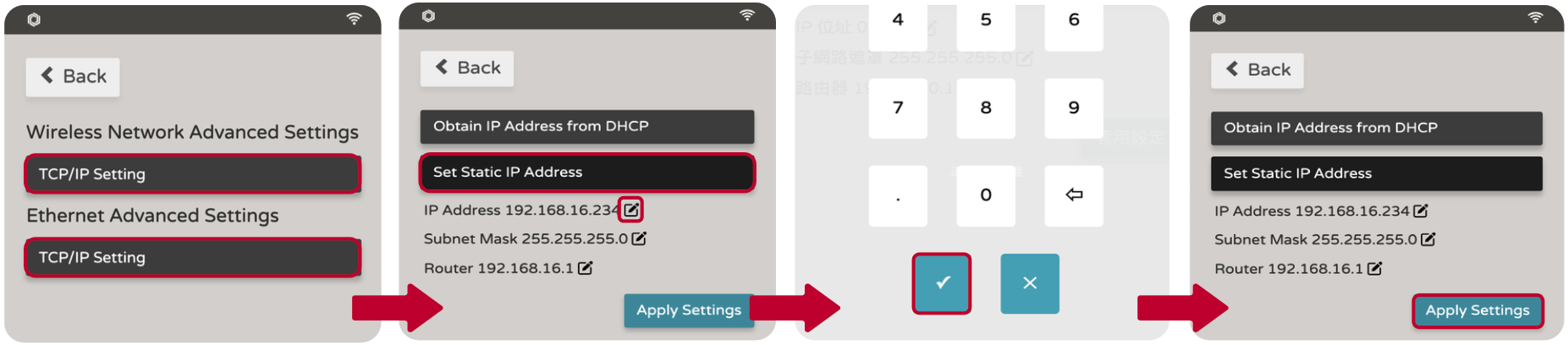

Configuració avançada: Assigneu manualment una IP estàtica per a la màquina en aquest menú, incloent-hi l'adreça IP, la màscara de subxarxa i la passarel·la.

Iniciar assistència remota: Inicieu una sessió d'assistència guiada amb el servei d'atenció al client.


Nota: Quan s'utilitza una xarxa sense fil (Wi-Fi) o una xarxa cablejada (excepte per a la connexió directa), la màquina obté automàticament una adreça IP mitjançant DHCP o se li pot assignar manualment una IP estàtica.

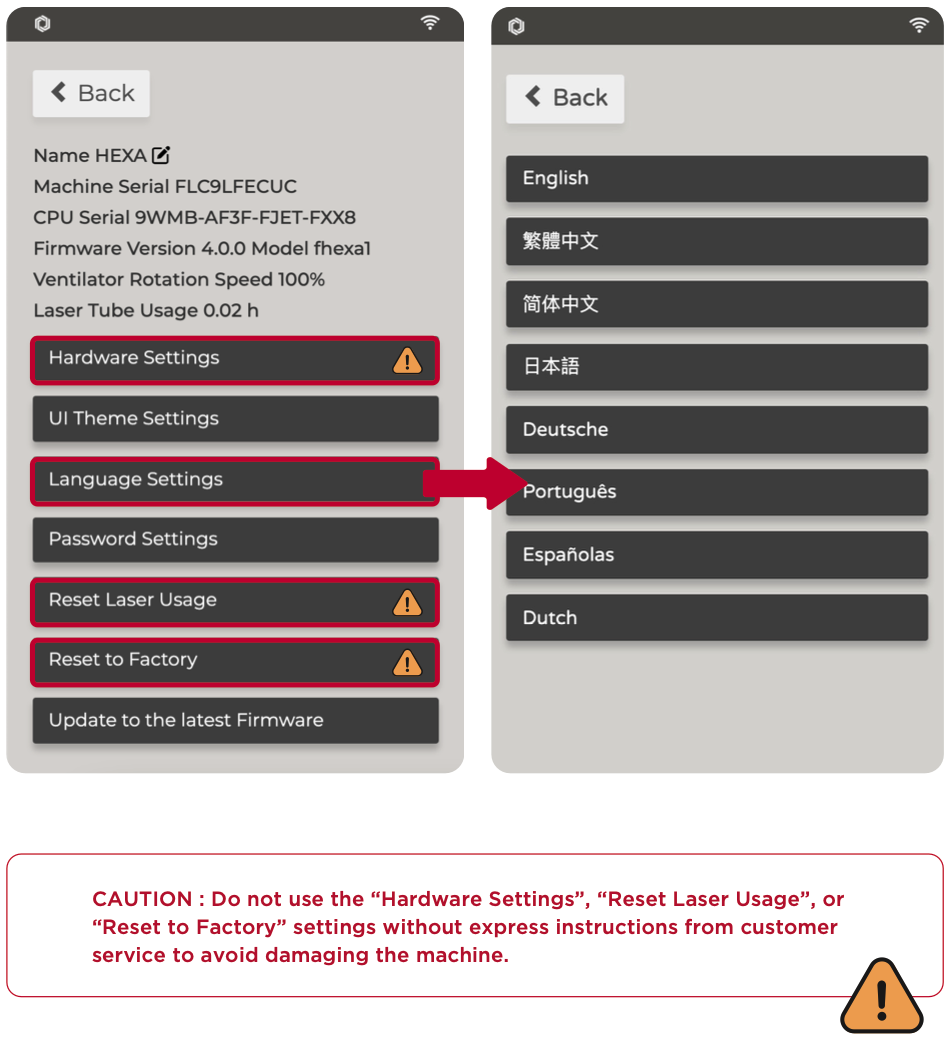

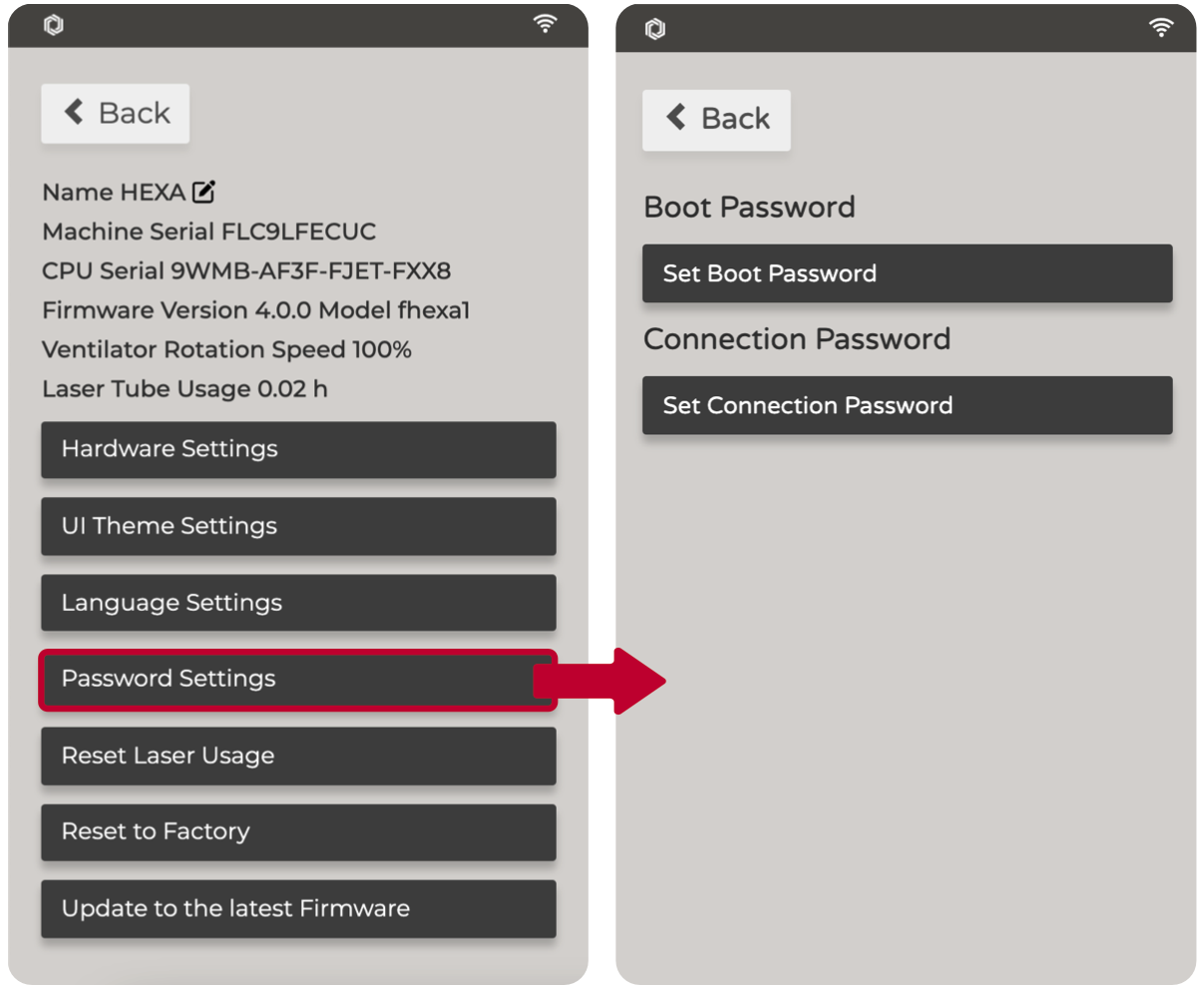

F: MÀQUINA

Detalls de la màquina, idioma i configuració relacionada amb el maquinari

Si teniu cap problema, consulteu la secció G: Centre d'ajuda.


Un cop s'hagi establert la contrasenya de connexió, haureu d'introduir-la quan us connecteu a la màquina per primera vegada. La contrasenya es pot modificar o desactivar.


Actualitzeu el microprogramari a la versió més recent fent clic a "Actualitza al microprogramari més recent". També podeu actualitzar el microprogramari a través de la interfície del programari (consulteu【Funcionament del programari】 "Menú" - "Màquines"）

Alternatively, you may update the firmware from a USB flash drive. The storage size must be <= 64GB, formatted as FAT32. Rename the firmware file downloaded from the website as autoupdate.fxfw.
Connecteu la unitat flash USB a un port USB i, a continuació, reinicieu la màquina.

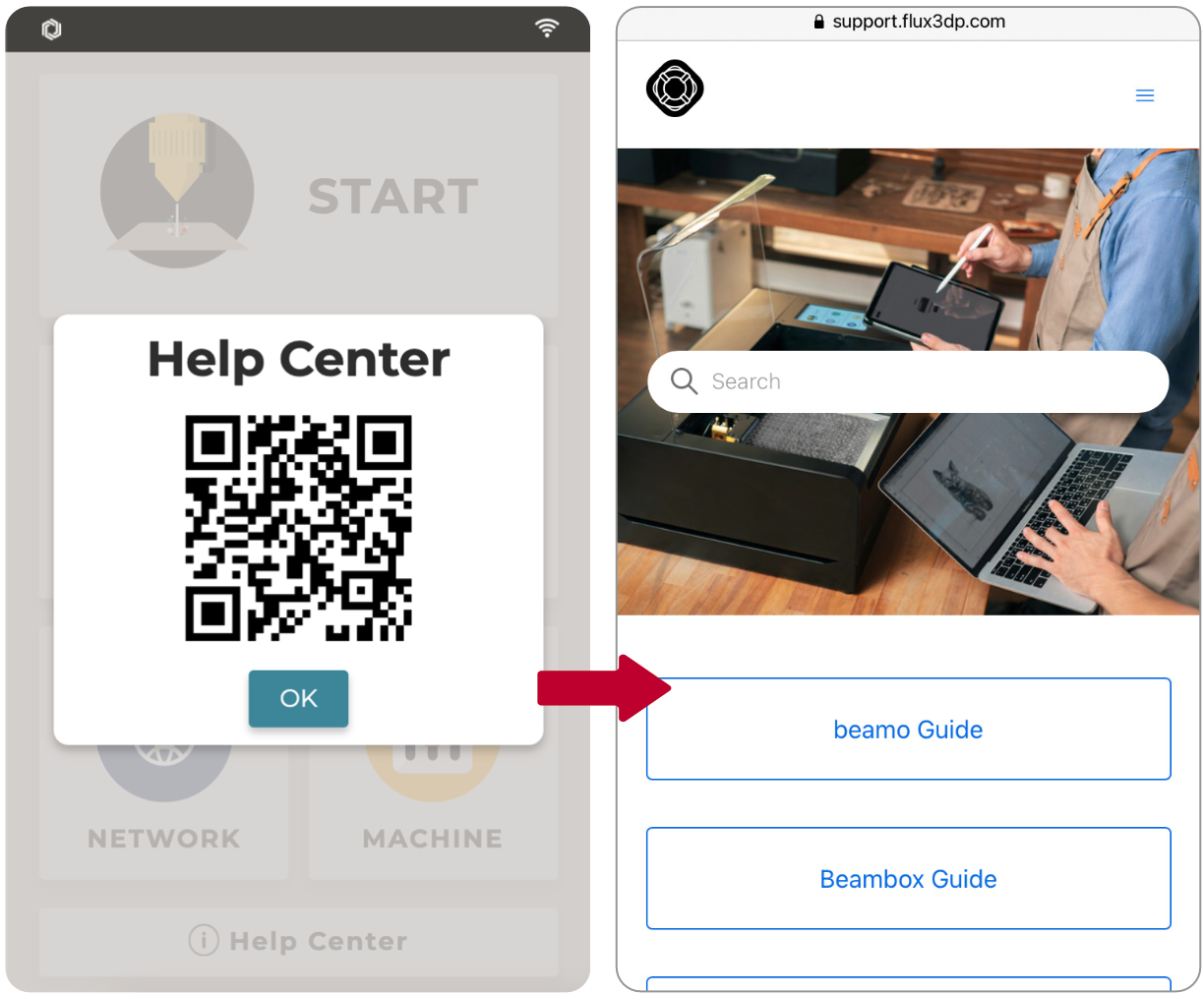

G: CENTRE D'AJUDA

Accés al Centre d'ajuda

Si teniu cap pregunta, feu clic a "CENTRE D'AJUDA", escanegeu el codi QR i cerqueu el Centre d'ajuda al lloc web oficial de FLUX per trobar possibles solucions.
