#904 Error de referència / Problemes de referència / No es pot fer la referència

FLUX Support Team
  • Actualització

Descripció

Tingueu en compte que les causes d'un error #904 poden variar. El problema pot persistir després de seguir els passos següents.
No obstant això, encara podeu recopilar informació útil perquè l'equip de FLUX aclareixi el problema de manera més eficaç.



Pas 0 - Utilitzeu la llista de comprovació per seguir els passos i anotar els resultats

Aquesta llista marca totes les proves que heu fet en el tutorial.
Un cop finalitzades les proves, deseu la llista com a document PDF i envieu-la al vostre distribuïdor o a l'equip de FLUX.

Feu clic a l'enllaç per accedir a la llista de comprovació de resolució de problemes #904: #904 Error de posicionament - Llista de comprovació (Ador)



Pas 1 - Retireu el mòdul i el material

Retireu tot (inclòs el mòdul) de l'àrea de treball abans de començar perquè res no afecti el procés de posicionament.





Pas 1.1 - Comproveu manualment si el mòdul es pot moure suaument

  • Apagueu la màquina i desconnecteu el cable d'alimentació.

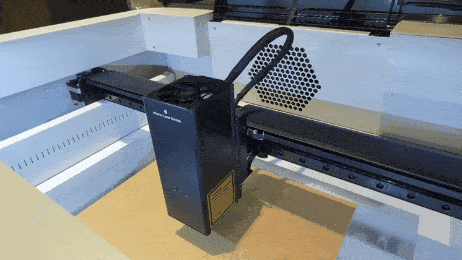

  • Moveu manualment el capçal del mòdul a les 4 cantonades.



Consulteu els passos següents en conseqüència:

  • Si el capçal del mòdul NO es pot moure suaument, consulteu el Pas 1.2
  • Si el capçal del mòdul es pot moure suaument, com en el .gif anterior, aneu al Pas 2



Pas 1.2 - Lubrifiqueu els rails

  • Consulteu l'article - Lubricació.
  • Després de la lubricació, torneu a Pas 1 i comproveu si el capçal del mòdul es pot moure suaument.



Comproveu el resultat en conseqüència:

  • Sí, el capçal del mòdul es pot moure suaument com al .gif >> Problema resolt.
  • No, el capçal del mòdul NO es pot moure suaument >> Problema de maquinari - Guies rovellades >>Enregistreu un vídeo de la situació fent referència a el tutorial, i aneu a Pas 9 per informar del problema.



Pas 2 - Excloure la possibilitat de problemes de firmware

Una instal·lació de firmware fallida pot causar errors de posicionament inicial, i restablir la configuració de fàbrica pot eliminar eficaçment la possibilitat de problemes de firmware.

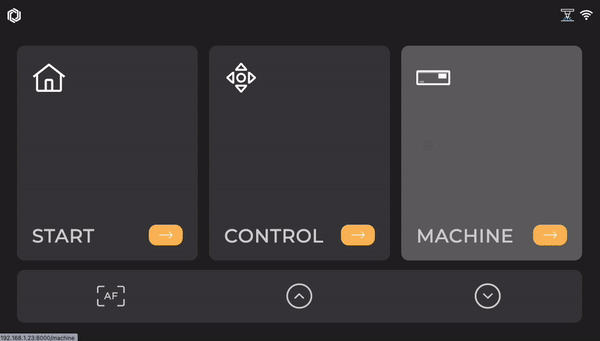

  • Primer, restabliu la configuració de fàbrica (Pàgina principal > Màquina > Configuració > Restablir a fàbrica > Sí)
    ezgif.com-gif-maker (4).gif
  • A continuació, seguiu els passos de l'enllaç sobre Com actualitzar el firmware de la màquina i assegureu-vos que s'actualitzi a la versió més recent.

  • Intenteu tornar a fer el posicionament inicial un cop completada l'actualització.


Comproveu el resultat en conseqüència:

  • Sí, Es posiciona correctament després dels passos anteriors >> Problema resolt.
  • No, el problema de posicionament inicial persisteix després dels passos anteriors >>Aneu a Pas 3



Pas 3- Comproveu els senyals de la placa base

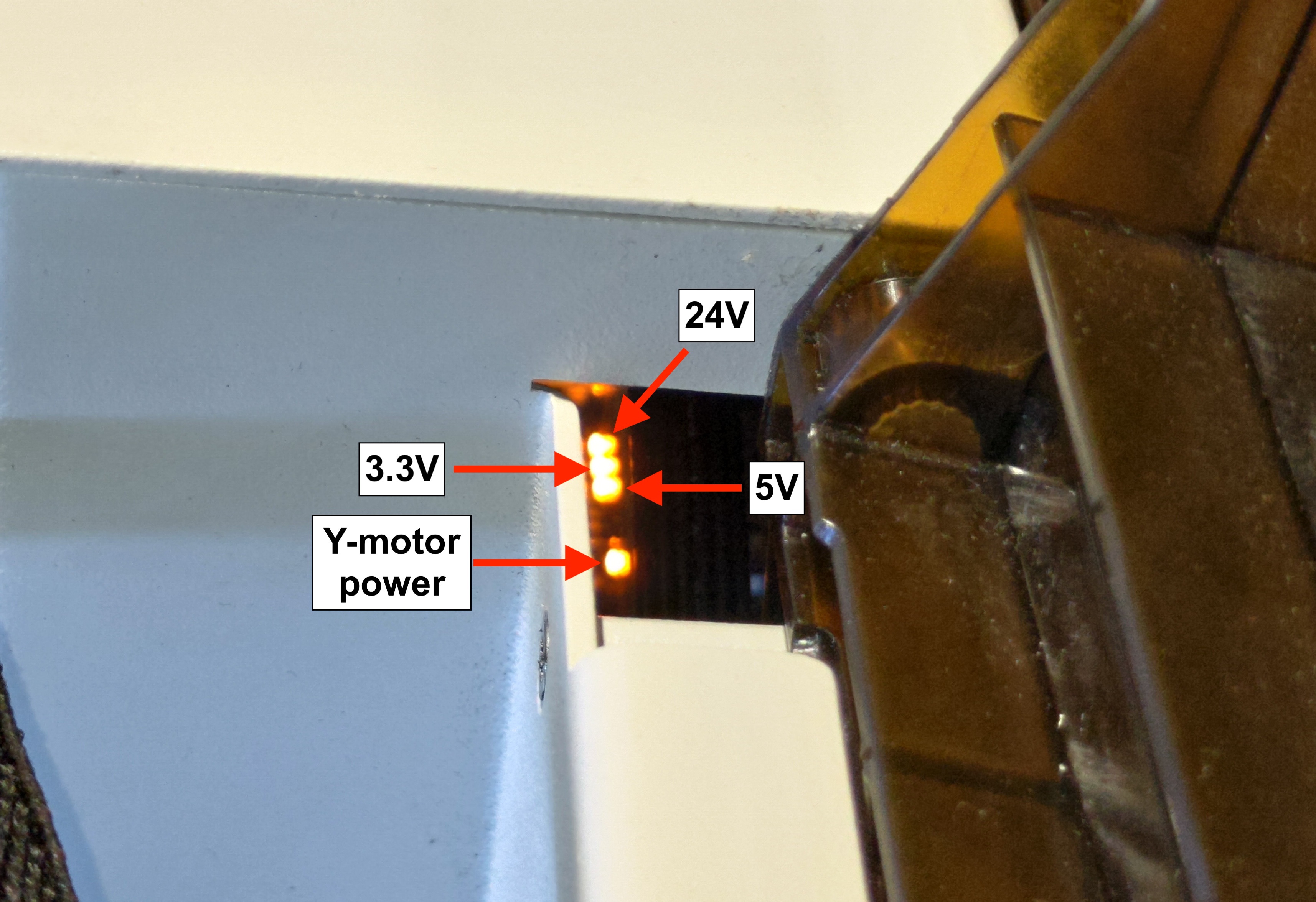

Hi ha 4 llums LED taronges a la placa base que representen diferents parts de la màquina.


Consulteu el vídeo sobre com trobar els senyals de la placa base

Vídeo



Comproveu si el problema es resol en conseqüència:

  • Tots els llums romanen encesos i cap d'ells parpelleja >> Vés a Pas 4
  • Un o més llums estan apagats o parpellegen >> Problema de maquinari- Placa base o adaptador de corrent defectuosos >>Enregistreu un vídeo de la situació fent referència a el vídeo, i aneu a Pas 9 per informar del problema.



Pas 4- Comproveu els interruptors de límit

Un interruptor de límit s'utilitza per aturar el capçal làser quan arriba al final.

L'interruptor de límit pot estar defectuós, provocant problemes de posicionament inicial, la qual cosa farà que el capçal làser no s'aturi o s'aturi massa aviat.



Si us plau, mireu el vídeo a continuació per comprovar si les icones de l'interruptor de límit reaccionen correctament quan es premen.

▵Premut = la icona es tanca

▵No premut = la icona s'obre



Comprovació de l'interruptor de límit X i Y



Comproveu si el problema es resol en conseqüència:

  • Both X&Y axis function >> Aneu a Pas 5
  • Només l'eix X té problemes >> Problemes de maquinari: error de la placa del motor Z o del connector FPC (30 pins) >> Enregistreu un vídeo de la situació fent referència a el vídeo i aneu a Pas 9 per informar del problema.
  • Només l'eix Y té problemes >> Problemes de maquinari: error de la placa del motor Y  >> Enregistreu un vídeo de la situació fent referència a el vídeo i aneu a Pas 9 per informar del problema.
  • Cap dels eixos X o Y funciona >> Problemes de maquinari: Error de la placa principal o del connector FPC (38 pins) que no funciona correctament >> Enregistreu un vídeo de la situació, fent referència a el vídeo i aneu a Pas 9 per informar del problema.
  • Soroll inusual en tornar a l'origen, no s'ha pogut entrar al menú de manteniment >> Aneu a Pas 6



Pas 5 - Comproveu si el mòdul AF funciona

Proveu la funció de la placa principal fent clic al botó AF.


Feu clic al botó AF per veure si funciona bé.

Comproveu el resultat en conseqüència:

  •
  •
  •
  • Sí, l'eix Z es mou correctament i l'AF funciona >> Pas 6
  • No, l'eix Z es mou, però l'AF no pot enfocar correctament/es mou de manera aleatòria >> Problema de maquinari: placa principal que no funciona correctament >> Enregistreu un vídeo de la situació fent referència a el vídeo, i aneu a Pas 9 per informar del problema.
  • No, l'eix Z no es mourà >>Problema de maquinari: placa principal que no funciona correctament >> Enregistreu un vídeo de la situació fent referència a l'exemple, i aneu a Pas 9 per informar del problema.



Pas 6 - Comproveu si els interruptors de límit s'activen AUTOMÀTICAMENT

Comproveu si es produeixen els casos dels vídeos següents.
(El capçal del mòdul comença a fer sorolls forts i no s'atura quan es mou cap a la cantonada superior o esquerra.)

Vídeo 1- Error del límit Y


Vídeo 2- Error del límit X


Comproveu el resultat en conseqüència:

  • Sí,  el mateix problema que vídeo 1 es mostra que ha passat >> Pas 7
  • Sí,  el mateix problema que vídeo 2 es mostra que ha passat >> Pas 8
  • No, cap dels problemes dels vídeos ha passat >> Problema de maquinari- Plaques de motors X i Y/plaques de motors Z/plaques de motors X >> Enregistreu un vídeo de la situació fent referència a l'exemple, i aneu a Pas 9 per informar del problema.



Pas7- Ajust de nivell de l'eix X

Seguiu els passos de l'enllaç següent per comprovar i ajustar el nivell de l'eix X-
Ajust de nivell de l'eix X



Comproveu el resultat en conseqüència:

  • Nivell confirmat, inici correcte>> Problema resolt



Pas 7.1 - Amplieu la superfície de contacte de l'interruptor de límit de l'eix Y

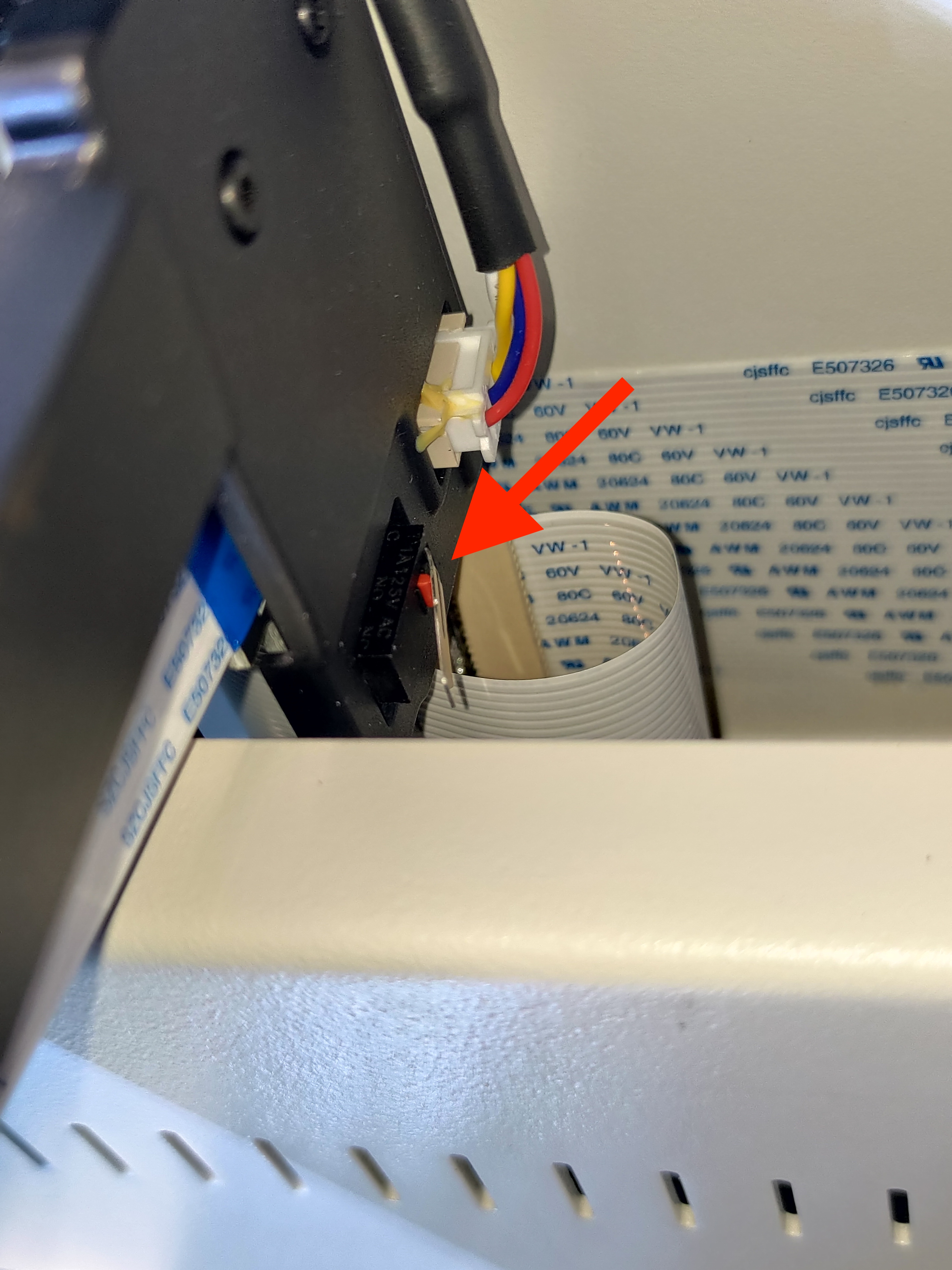

La pestanya metàl·lica de l'interruptor de límit es pot desgastar amb el temps, afectant la sensibilitat de l'activació de l'interruptor de límit.379060.jpg

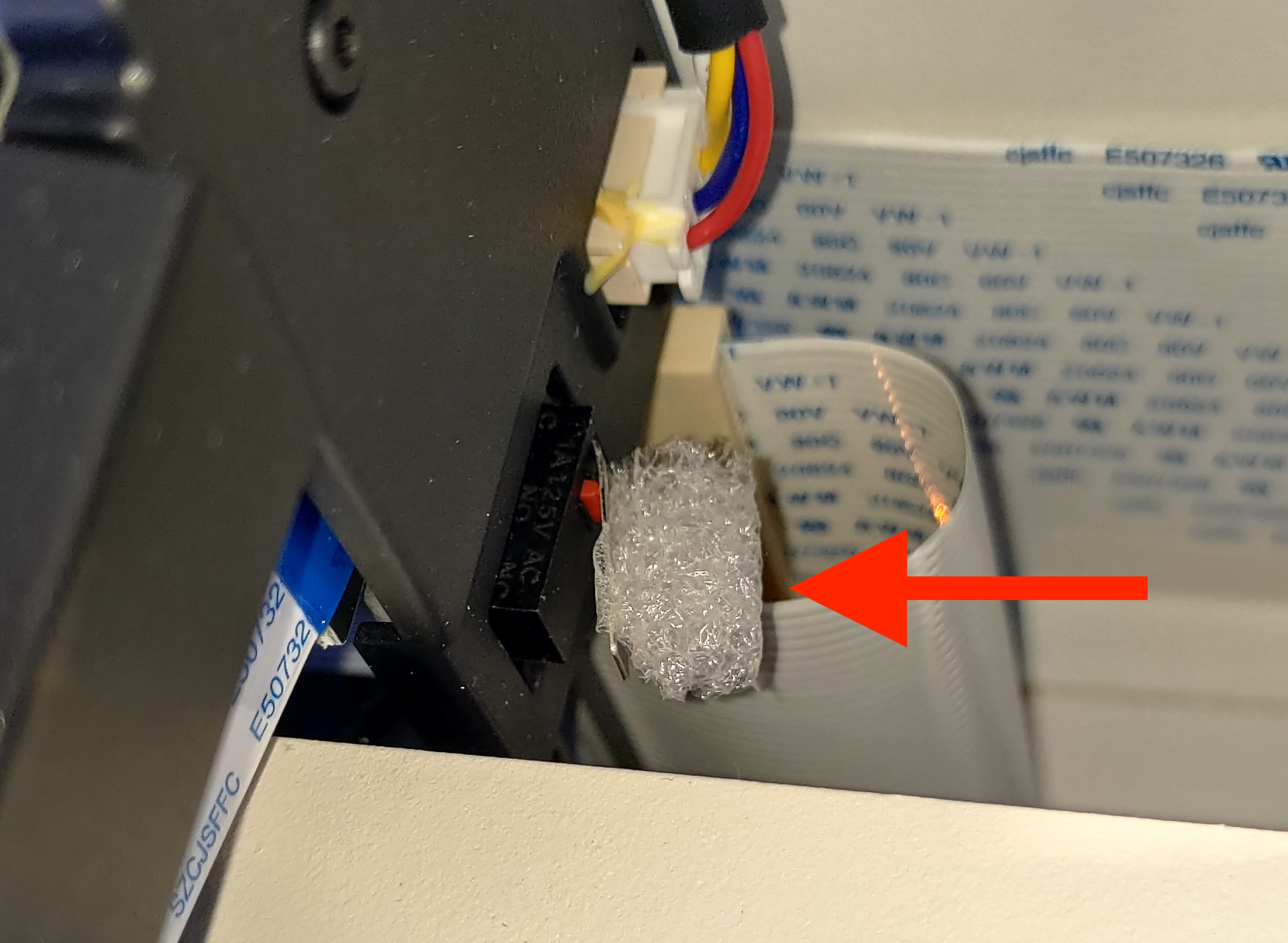

Com es mostra a la imatge següent, afegir un tros d'escuma o material similar a la pestanya pot temporalment solucionar el problema de la placa metàl·lica que no fa contacte amb l'interruptor de límit de l'eix Y.379056.jpg

Comproveu el resultat en conseqüència:

  • Després d'estendre, s'ha aconseguit l'origen amb èxit. >> Problema resolt
  • Error d'origen >> Problema desconegut >> Enregistreu un vídeo de la situació referint-vos a l' exemple i aneu a Pas 9 per informar del problema.



Pas 8 - Comproveu si el cable interfereix

De vegades, si els cables no estan organitzats correctament, pot afectar l'activació de l'interruptor de límit de l'eix X, resultant en un error d'origen.



Comproveu el resultat en conseqüència:

  • Sí >> Després dels ajustos, s'ha aconseguit l'origen amb èxit.  >> Problema resolt



Pas 8.1 - Estendre la superfície de contacte de l'interruptor de límit de l'eix X

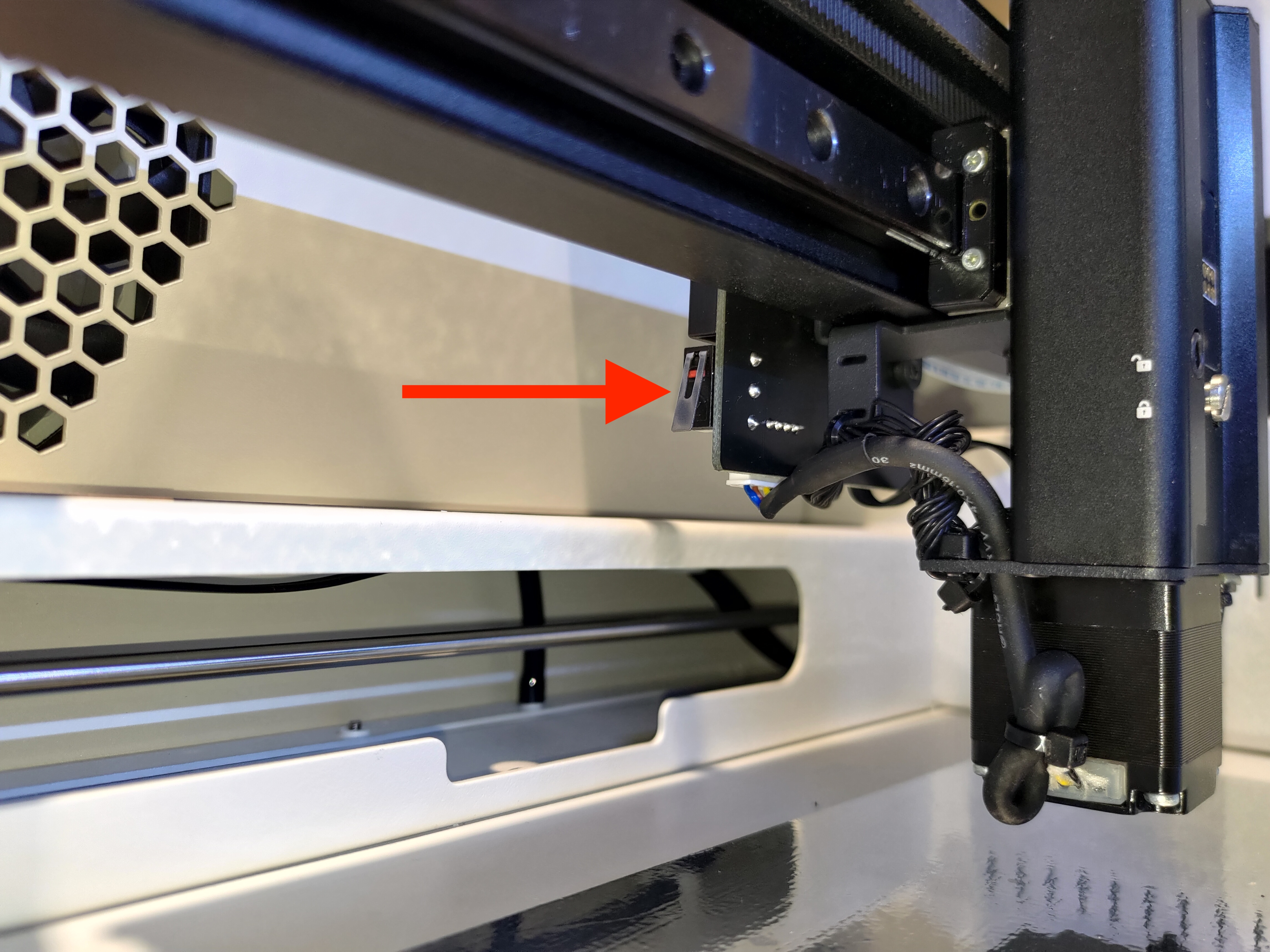

La pestanya metàl·lica de l'interruptor de límit es pot desgastar amb el temps, afectant la sensibilitat de l'activació de l'interruptor de límit.379061.jpg

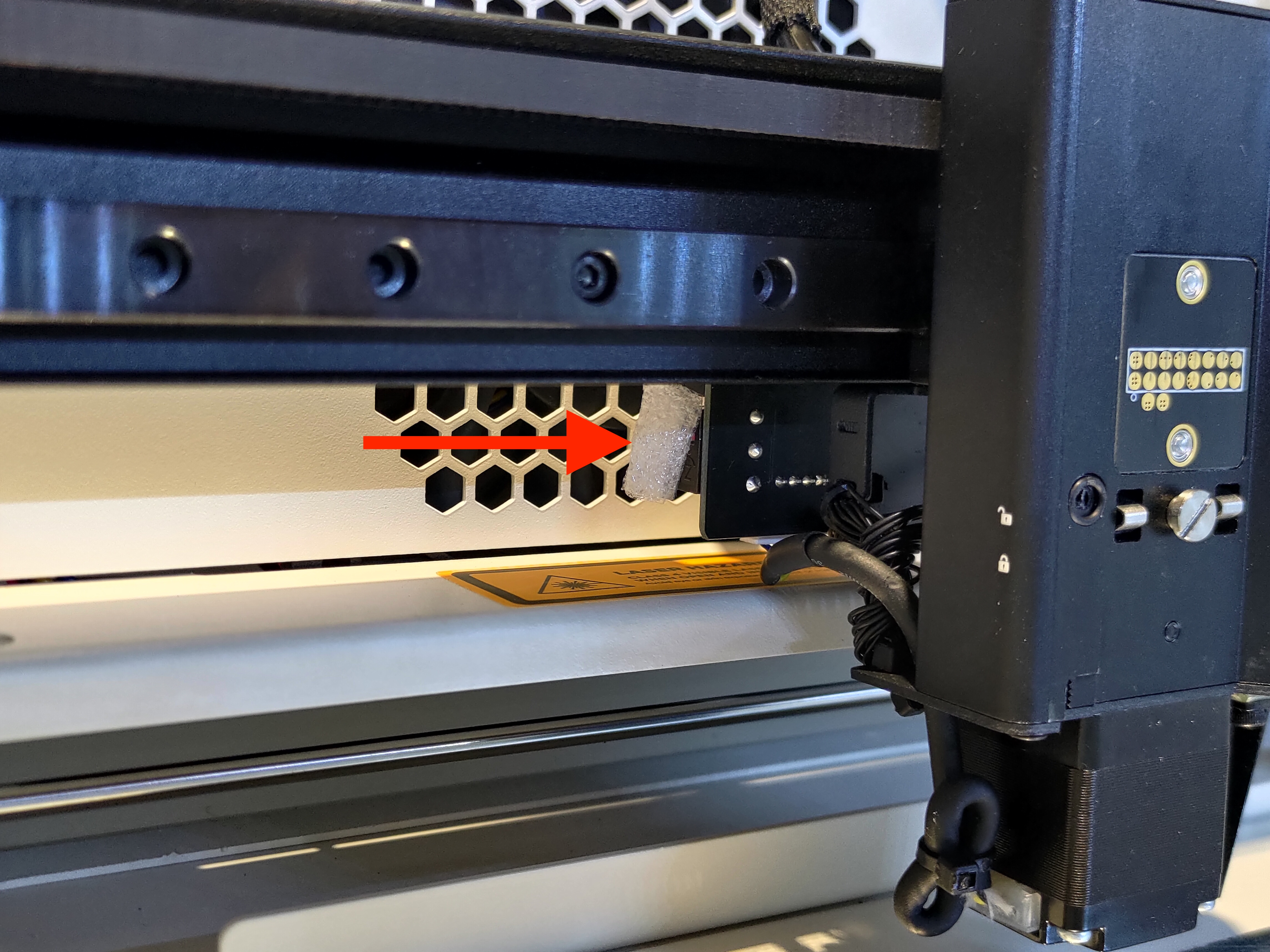

Com es mostra a la imatge següent, afegir un tros d'escuma o material similar a la pestanya pot temporalment solucionar el problema de la placa metàl·lica que no fa contacte amb l'interruptor de límit de l'eix X.379059.jpg



Comproveu el resultat en conseqüència:

  • Després d'estendre, s'ha aconseguit l'origen amb èxit. >> Problema resolt
  • Error d'origen >> Problema desconegut >> Enregistreu un vídeo de la situació referint-vos a l' exemple i aneu a Pas 9 per informar del problema.



Pas 9 - Contacteu amb el servei d'atenció al client

*La informació recopilada, com ara fotos o vídeos que mostren el problema de la seva màquina en aquest article, serà necessari compartir-la amb el distribuïdor o amb el suport de FLUX.
