4-2 Neteja del mòdul làser (mòdul làser de díode de 10W/20W)

Freqüència de manteniment suggerida: un cop al mes.

Passos de manteniment:

A. Neteja del ventilador
B. Neteja de la lent d'enfocament
C. Neteja dels pins Pogo

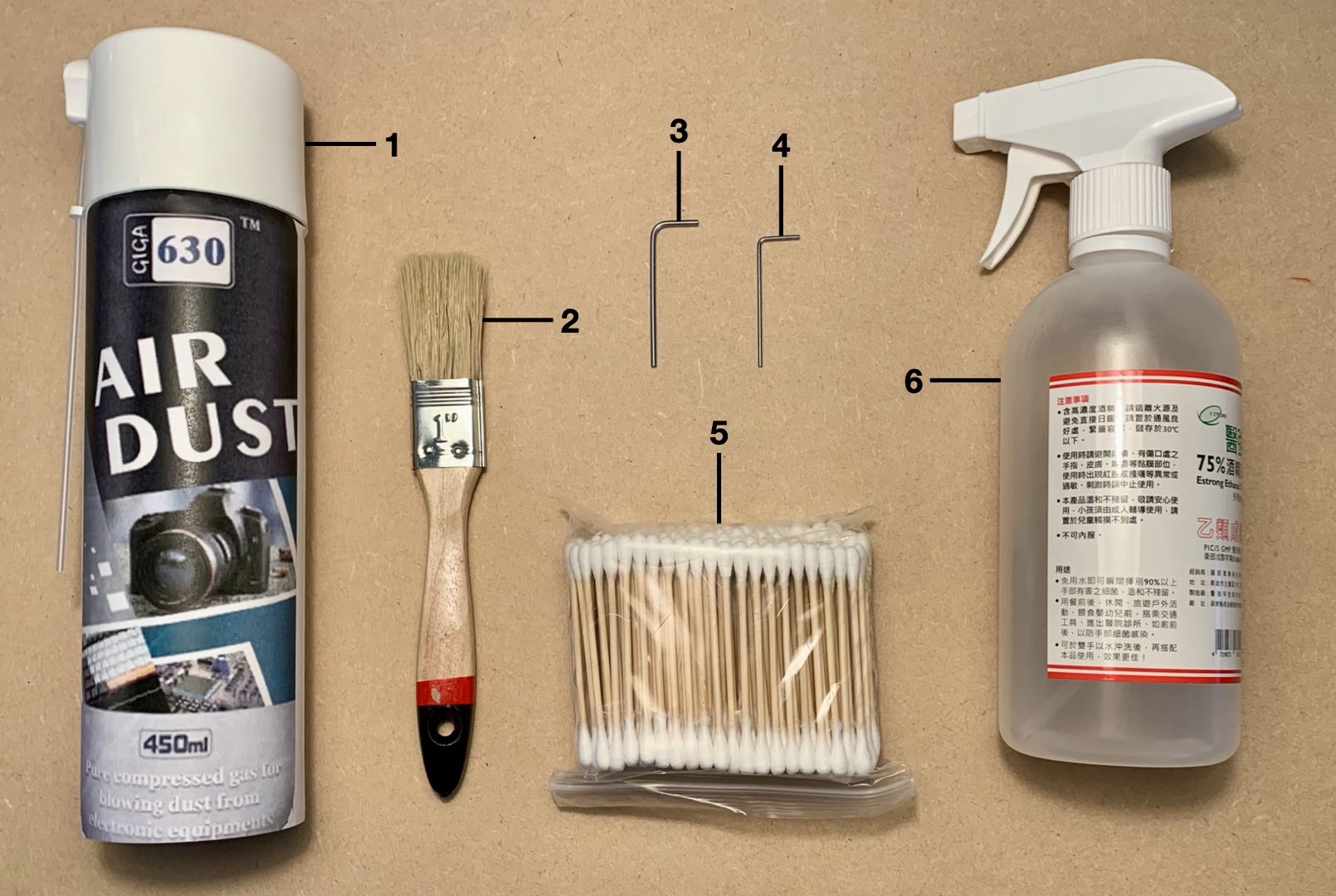

Elements de preparació:

1. Aire comprimit
2. Raspall
3. Clau Allen de 2 mm (no inclosa)
4. Clau Allen d'1,5 mm (inclosa a la caixa d'accessoris)
5. Bastonet de cotó
6. Alcohol al 75%

A. Neteja del ventilador

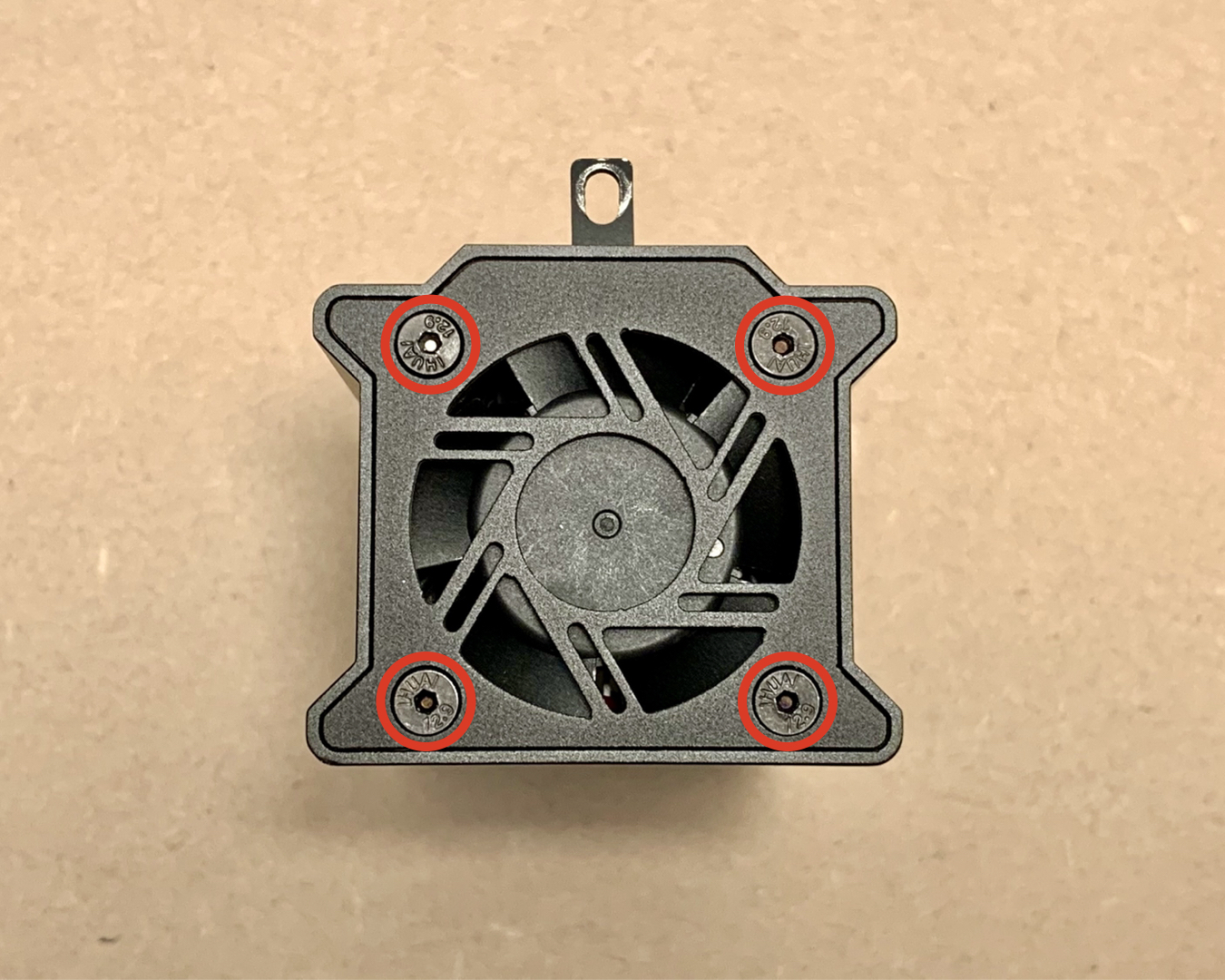

1. Utilitzeu una clau Allen de 2 mm per retirar els quatre cargols de la part superior del mòdul làser. (Tingueu en compte que l'eina inclosa a la caixa d'accessoris és una clau Allen d'1,5 mm, no de 2 mm. Assegureu-vos d'utilitzar l'eina de la mida correcta.)

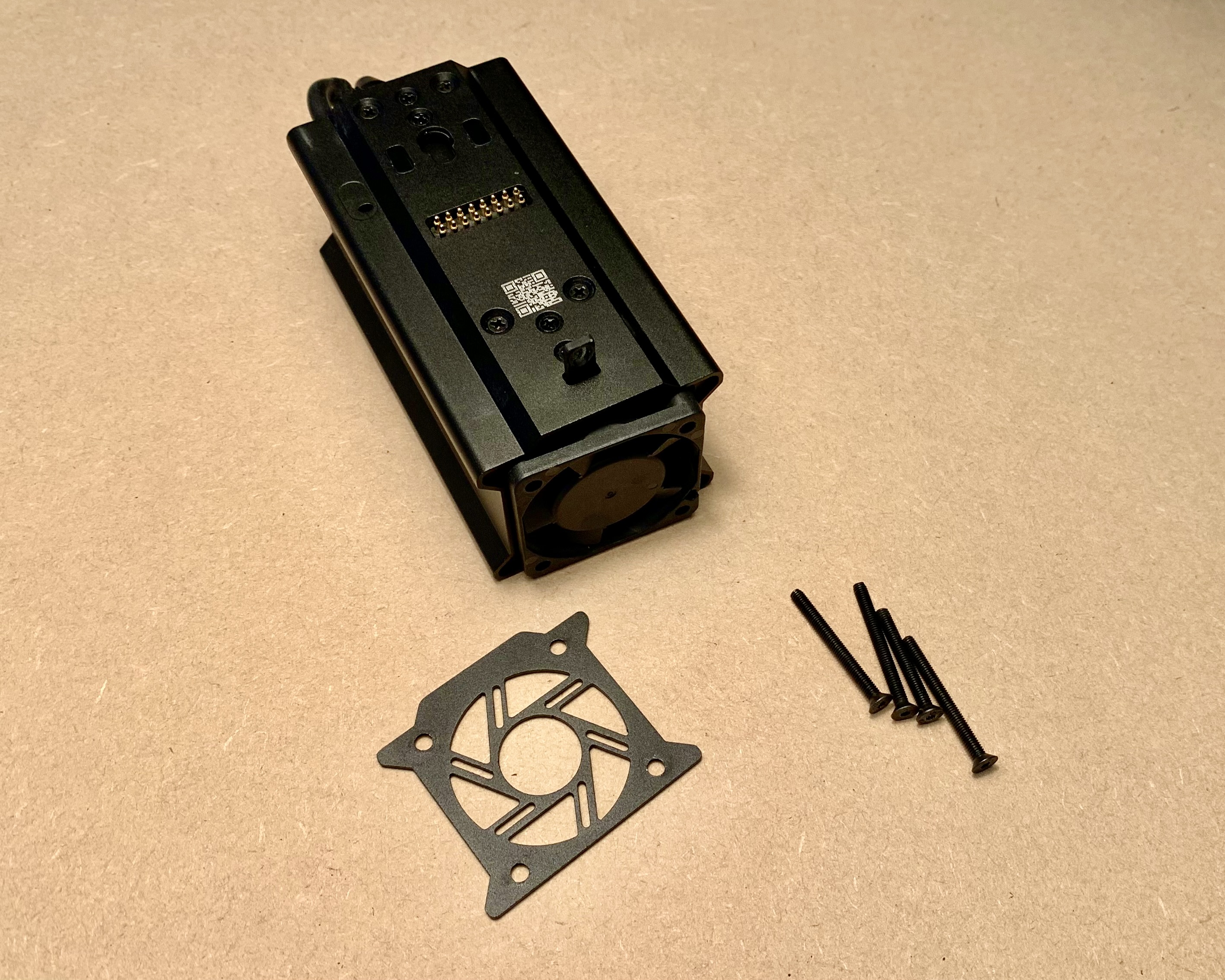

2. Traieu la coberta i extraieu el ventilador.

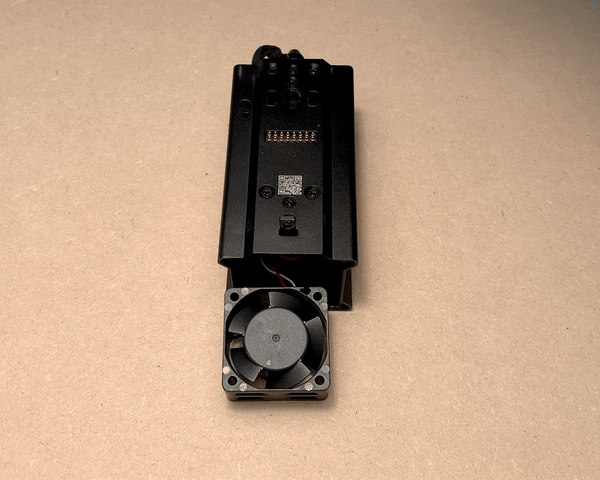

3. Utilitzeu l'aire comprimit per expulsar la pols del ventilador.

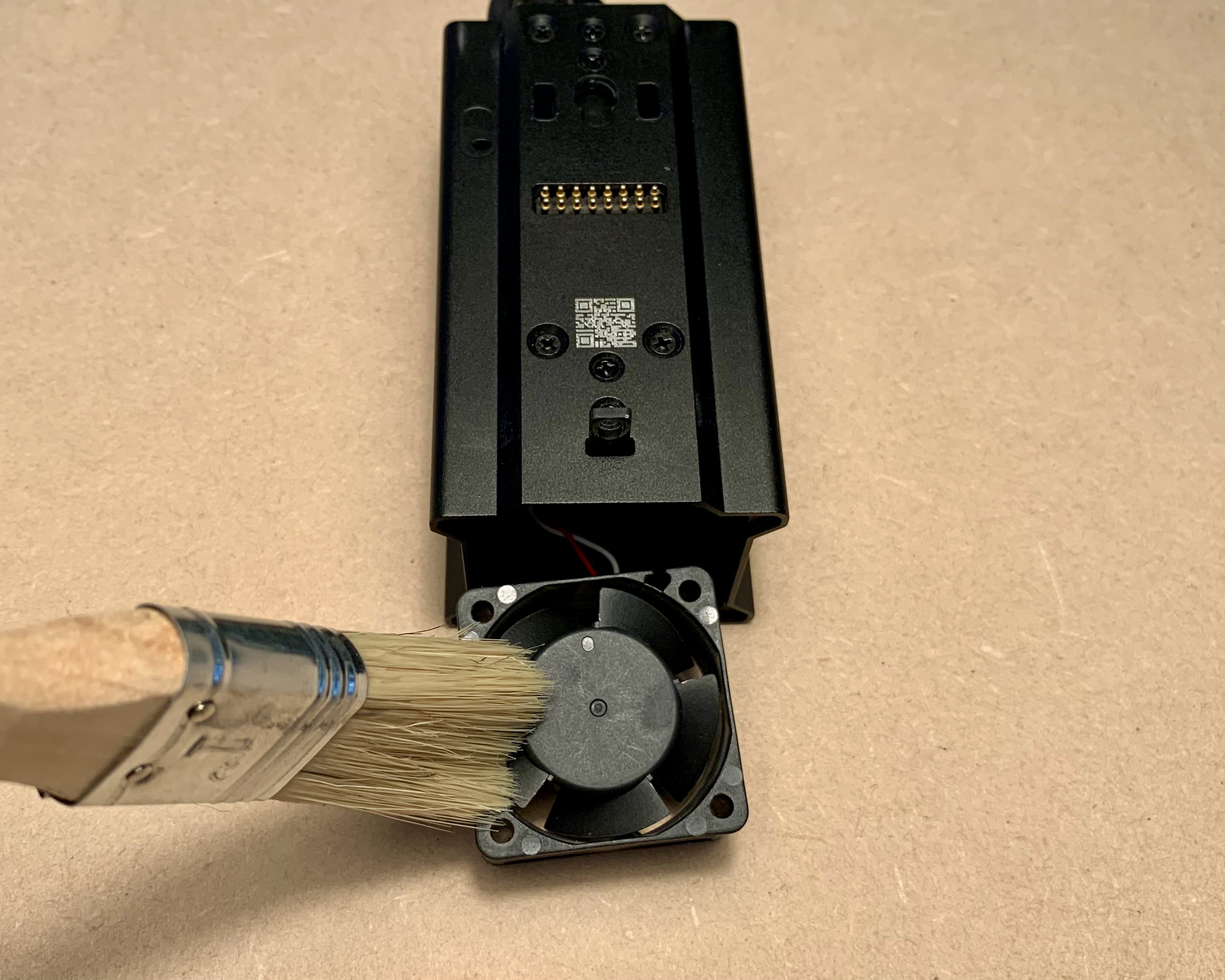

   Utilitzeu el raspall per netejar la pols restant.

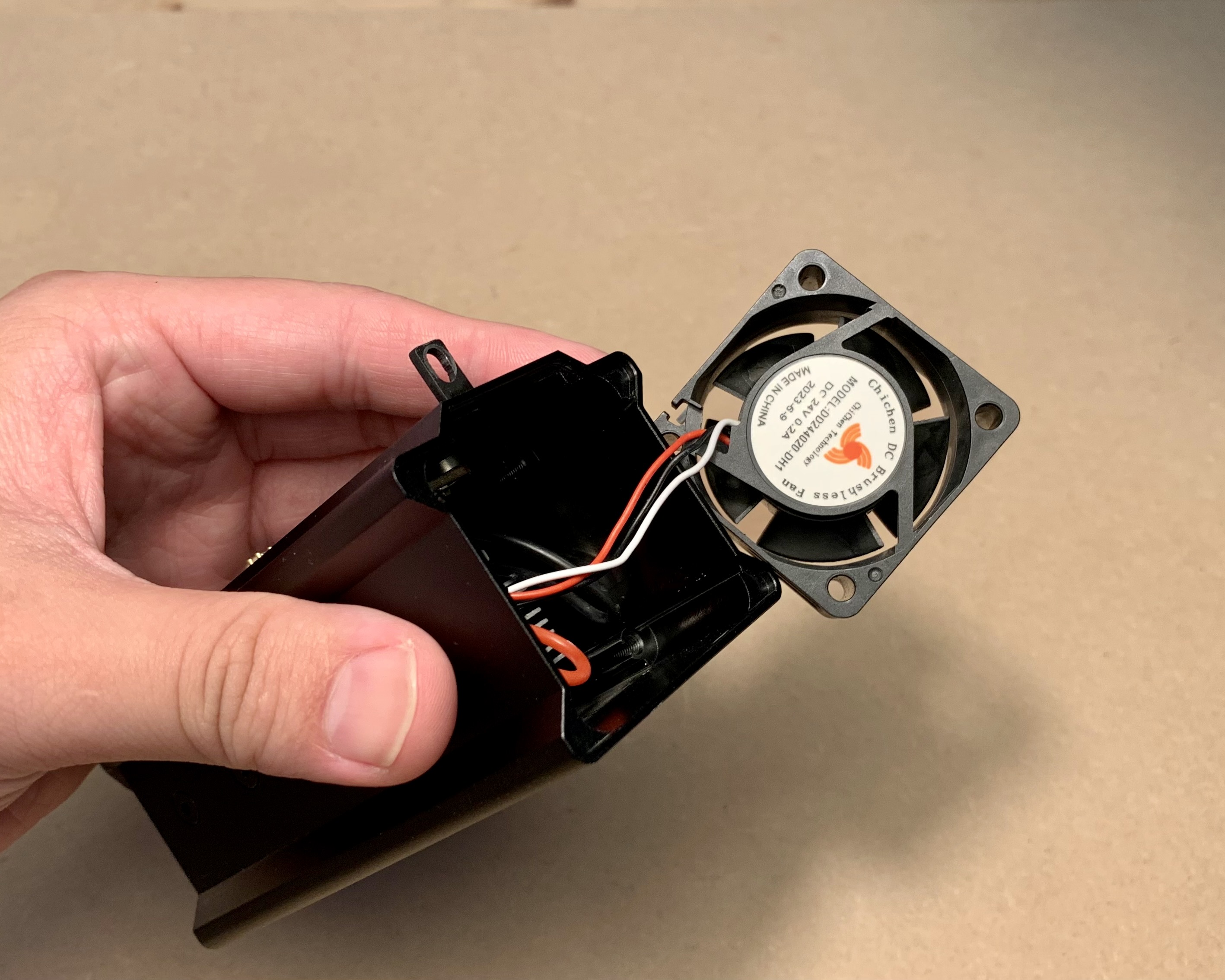

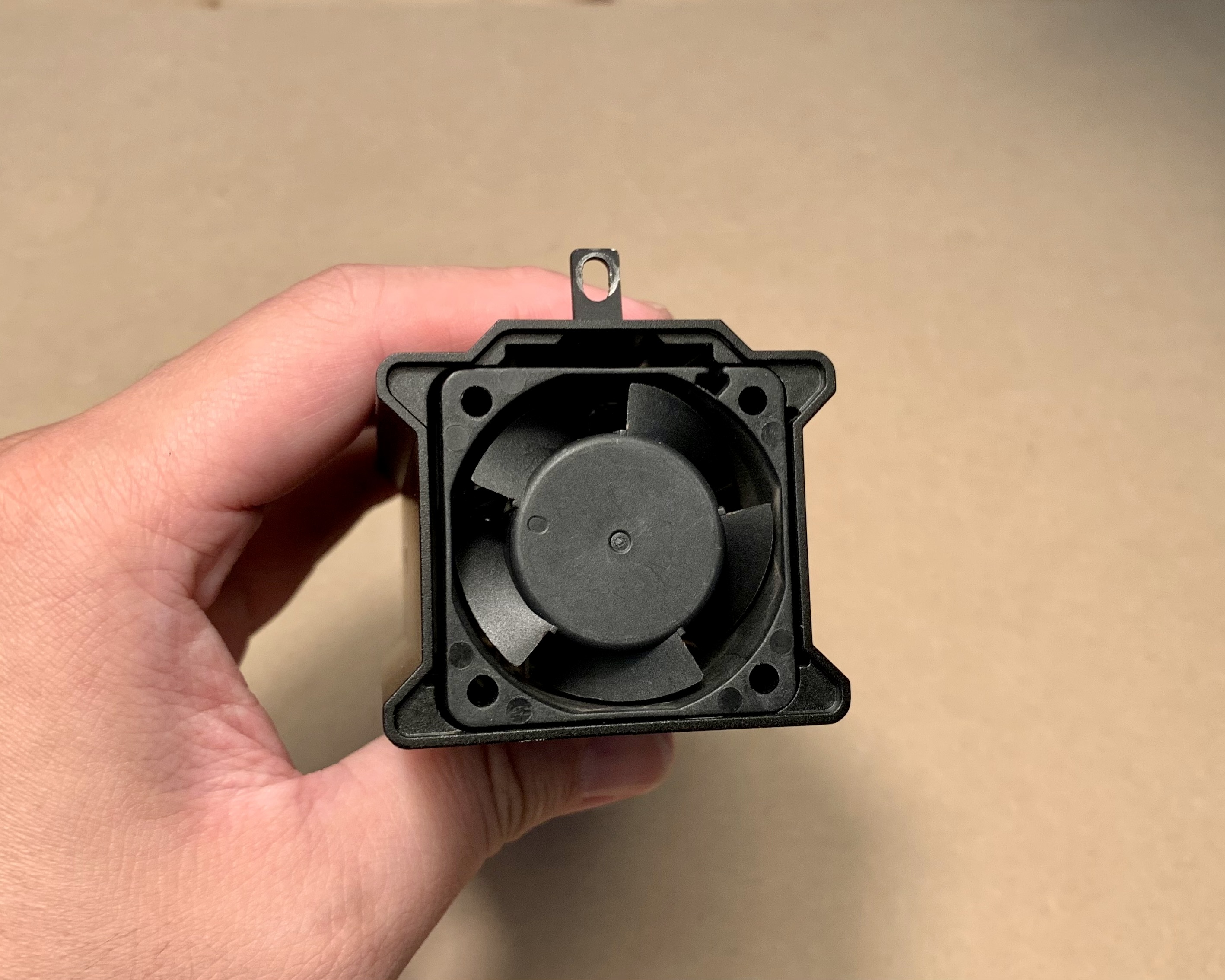

4. Instal·leu el ventilador i tingueu en compte el cable i la direcció. (L'etiqueta ha de mirar cap avall.) En manipular el ventilador, eviteu pessigar els cables per prevenir danys.

B. Neteja de la lent d'enfocament

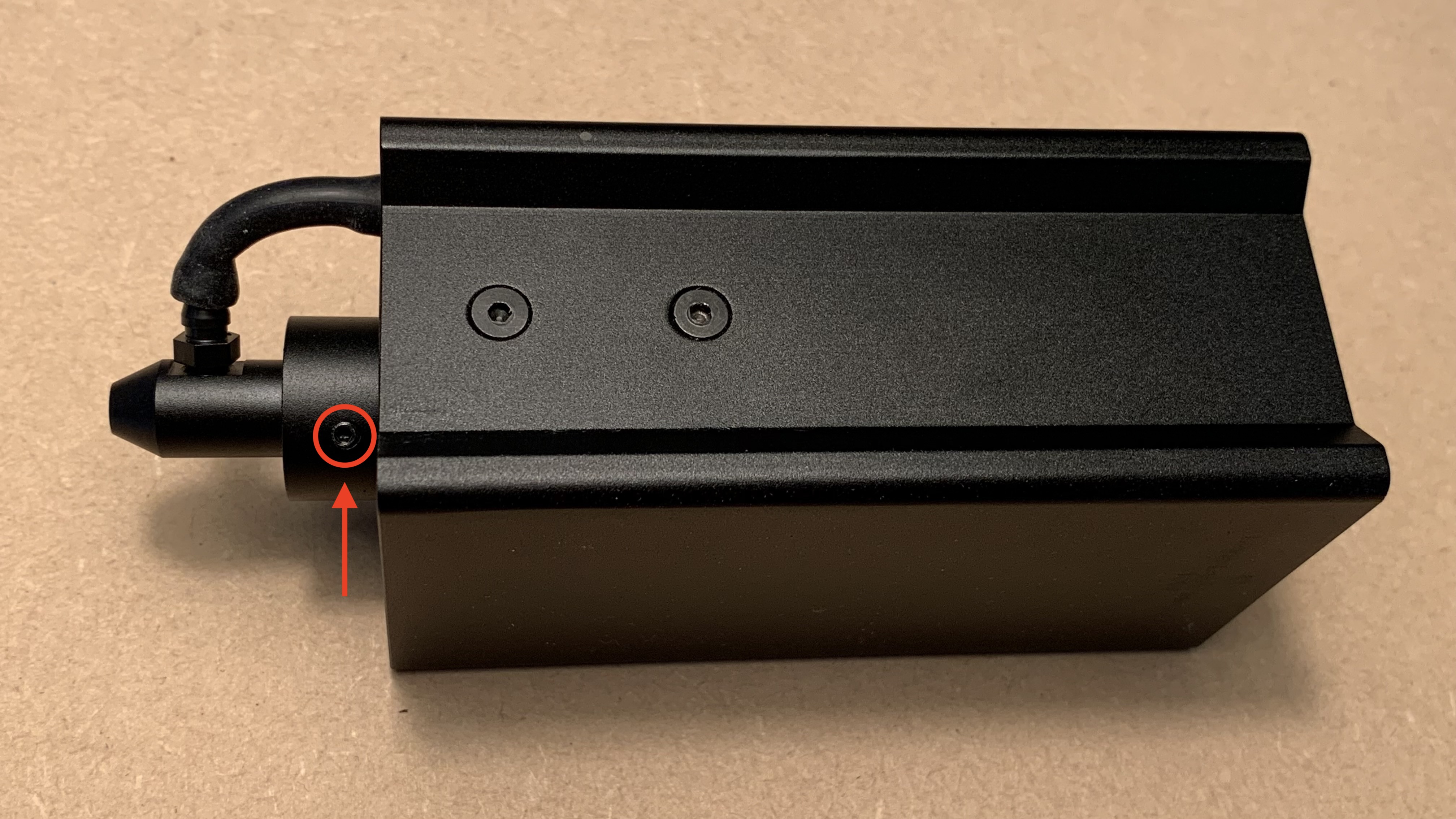

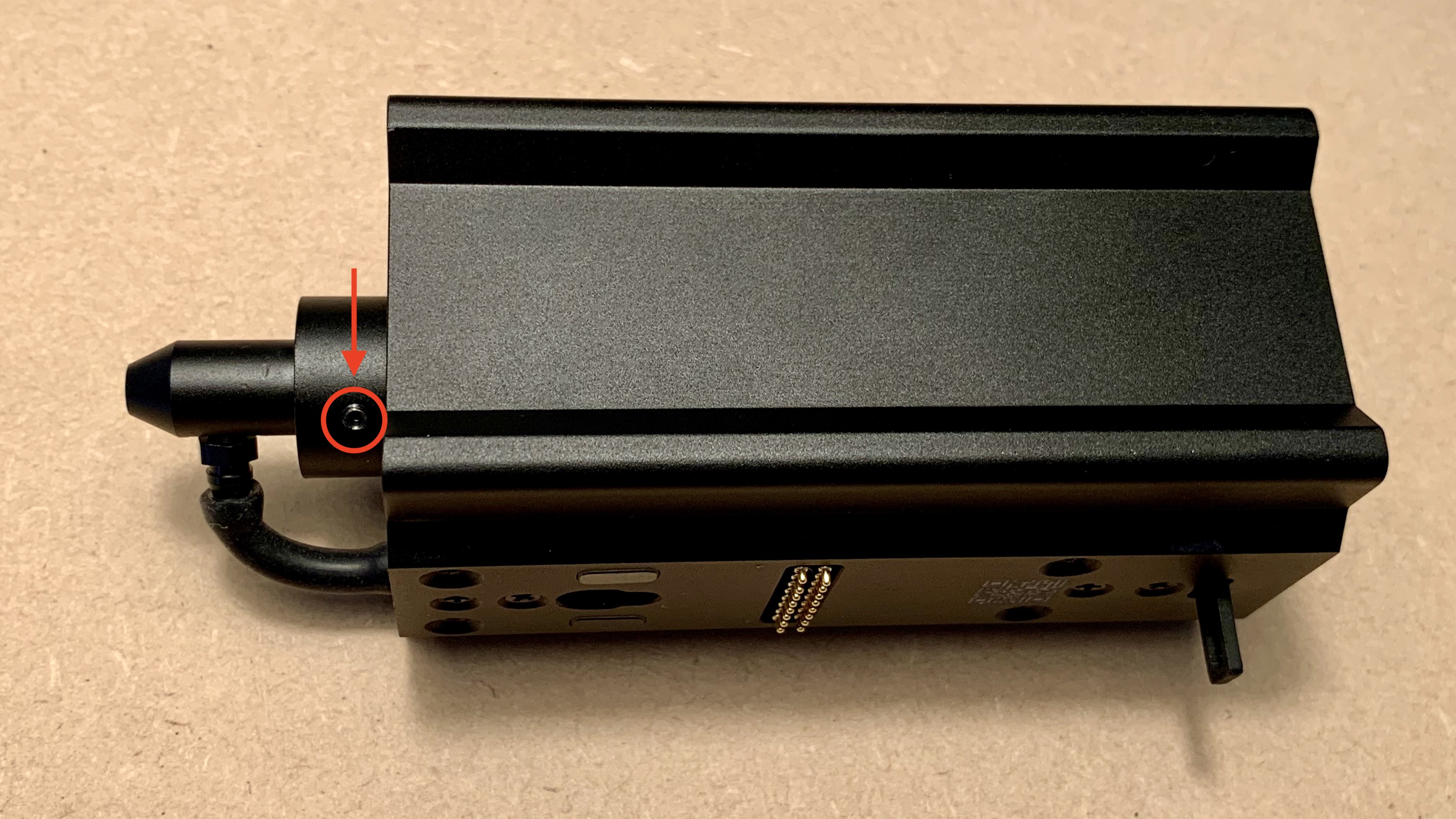

1. Utilitzeu la clau hexagonal d'1.5mm per treure els dos cargols de la tovera.

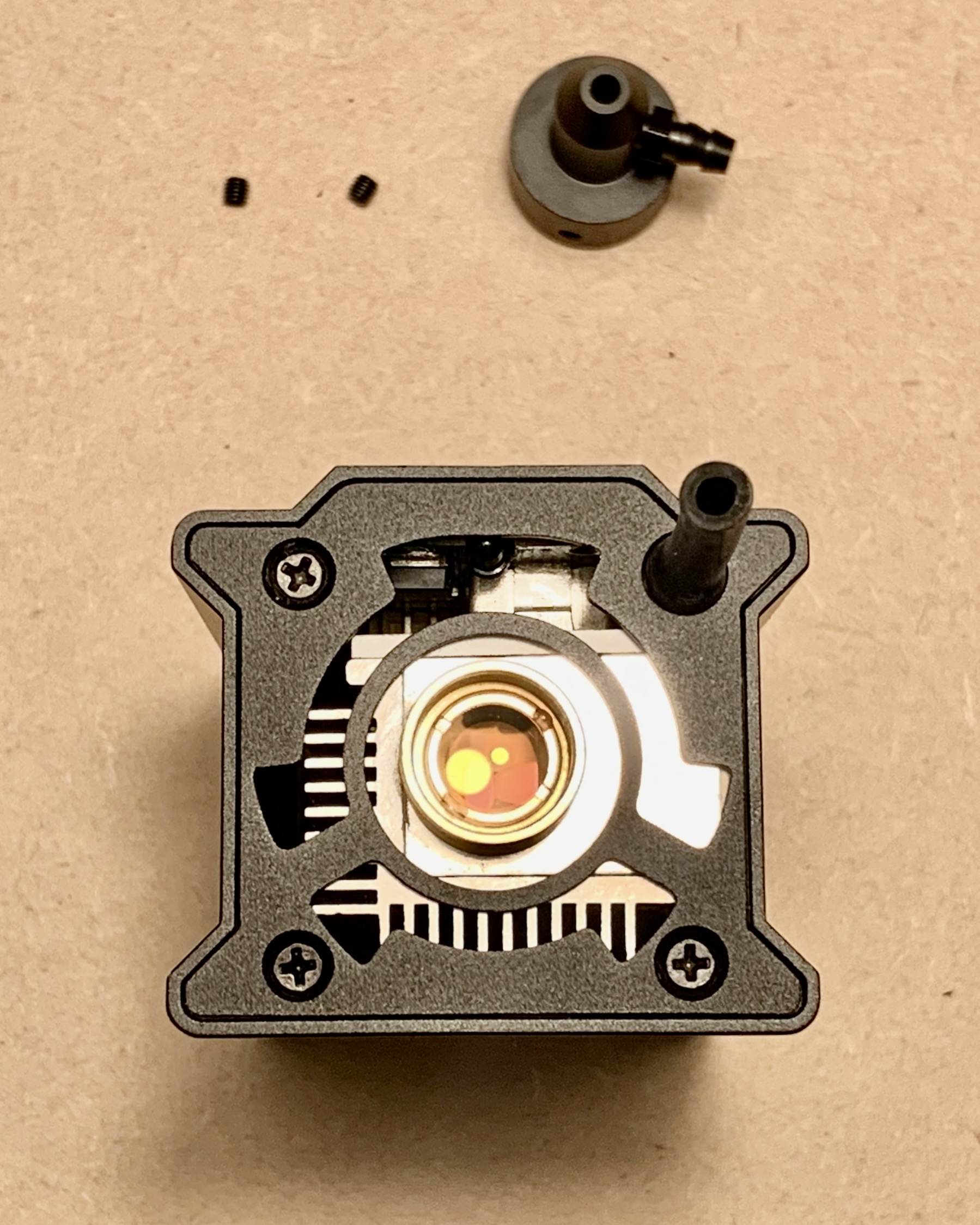

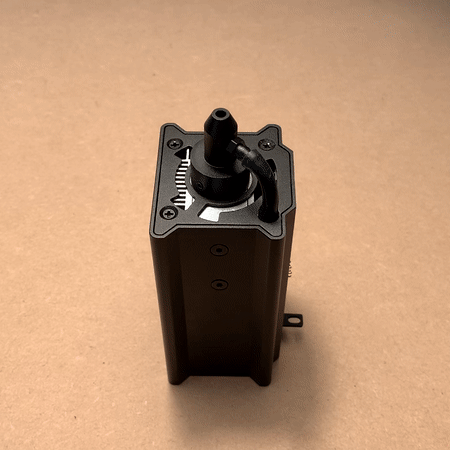

2. Traieu el tub d'aire i la tovera.

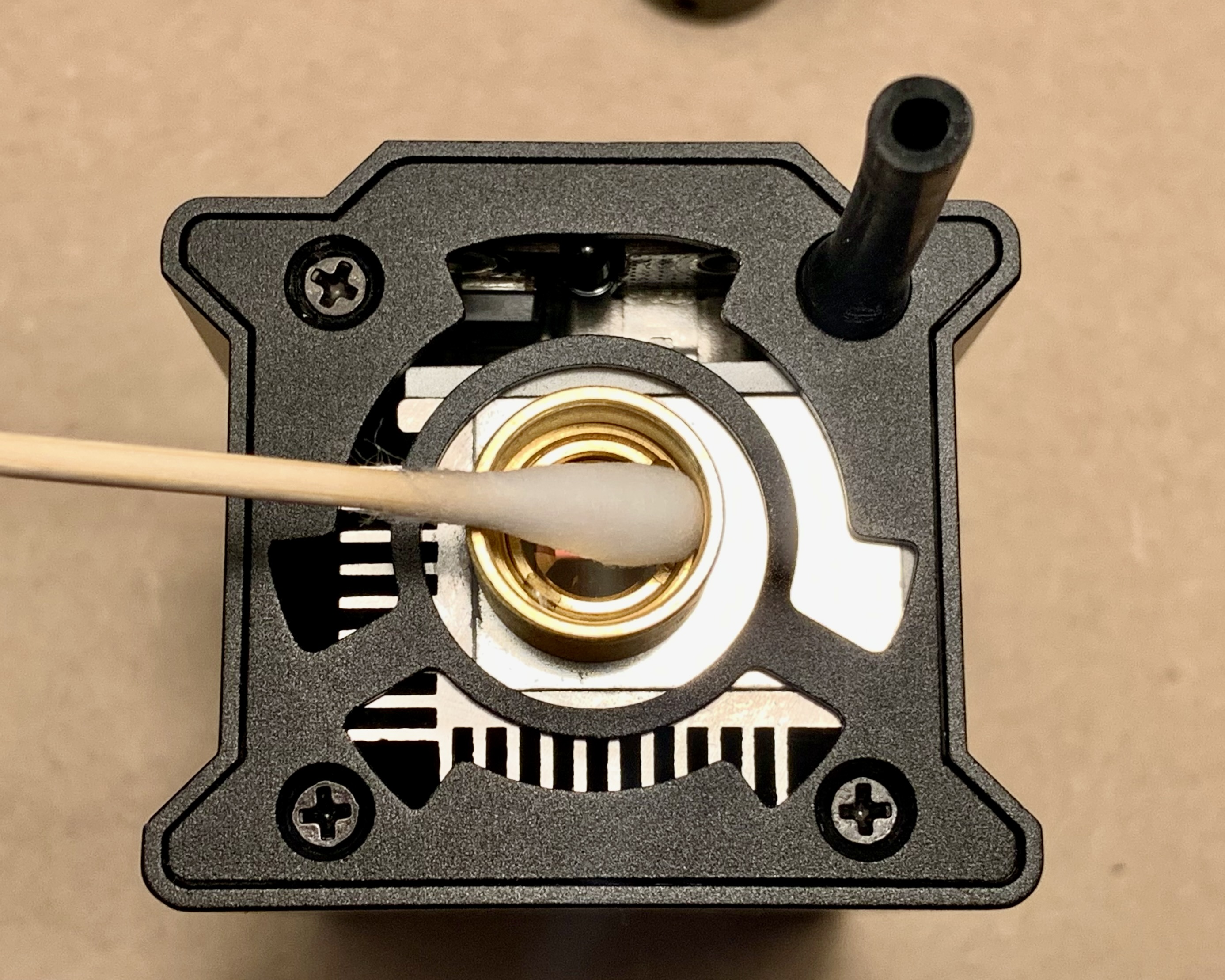

3. Utilitzeu un bastonet de cotó amb una petita quantitat d'alcohol per netejar la lent d'enfocament.


4. Torneu a instal·lar el tub d'aire i la tovera.

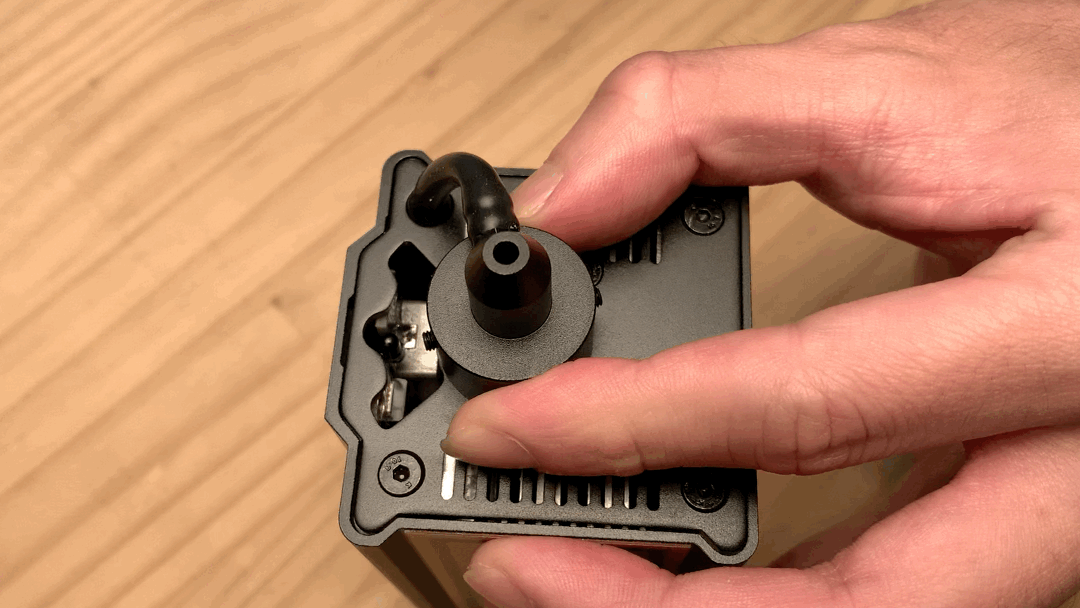

   ⚠︎ Avís: Quan cargoleu el cargol de la tovera, cargoleu-lo fins que hi hagi resistència i la tovera no es mogui, com es mostra al vídeo següent. No apliqueu massa força per evitar danyar la tovera.

C. Neteja dels pins Pogo

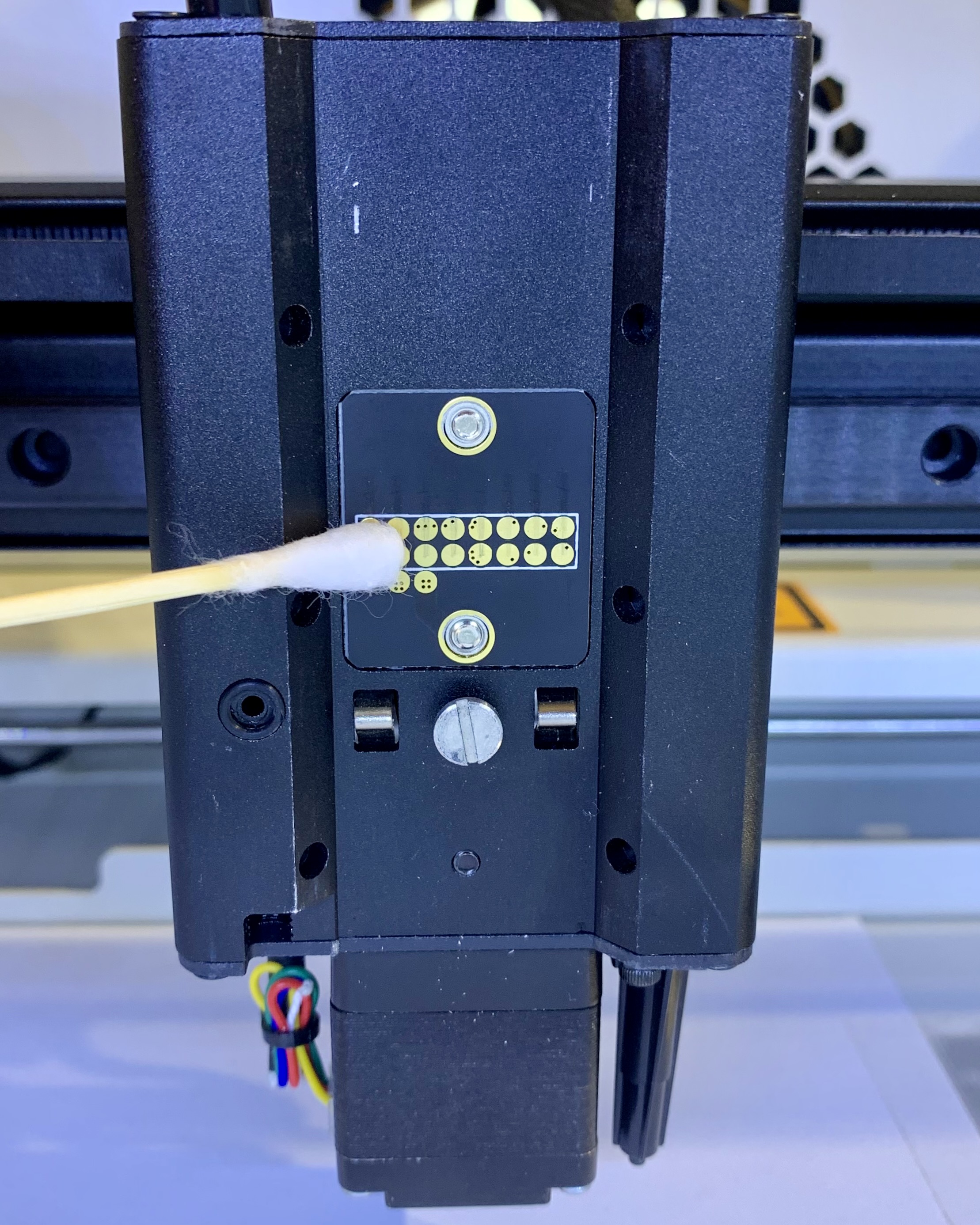

Utilitzeu un bastonet de cotó amb una petita quantitat d'alcohol per netejar els pins Pogo de l'adaptador del mòdul.
