HEXA - Substitució del sensor del calaix

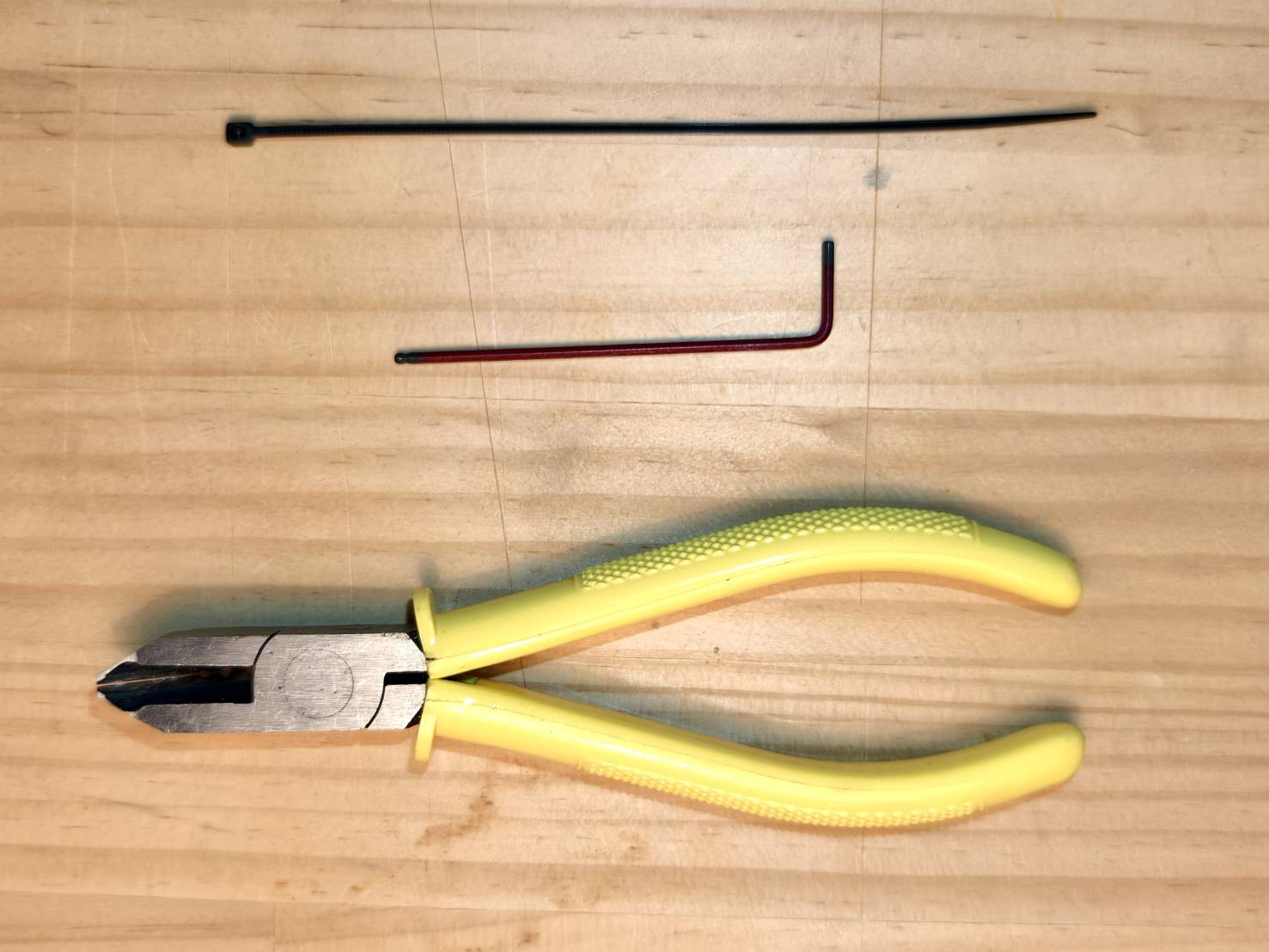

Eines

• Clau Allen de 2 mm
• Alicates de tall diagonal o tisores
• Brides

Pas 1

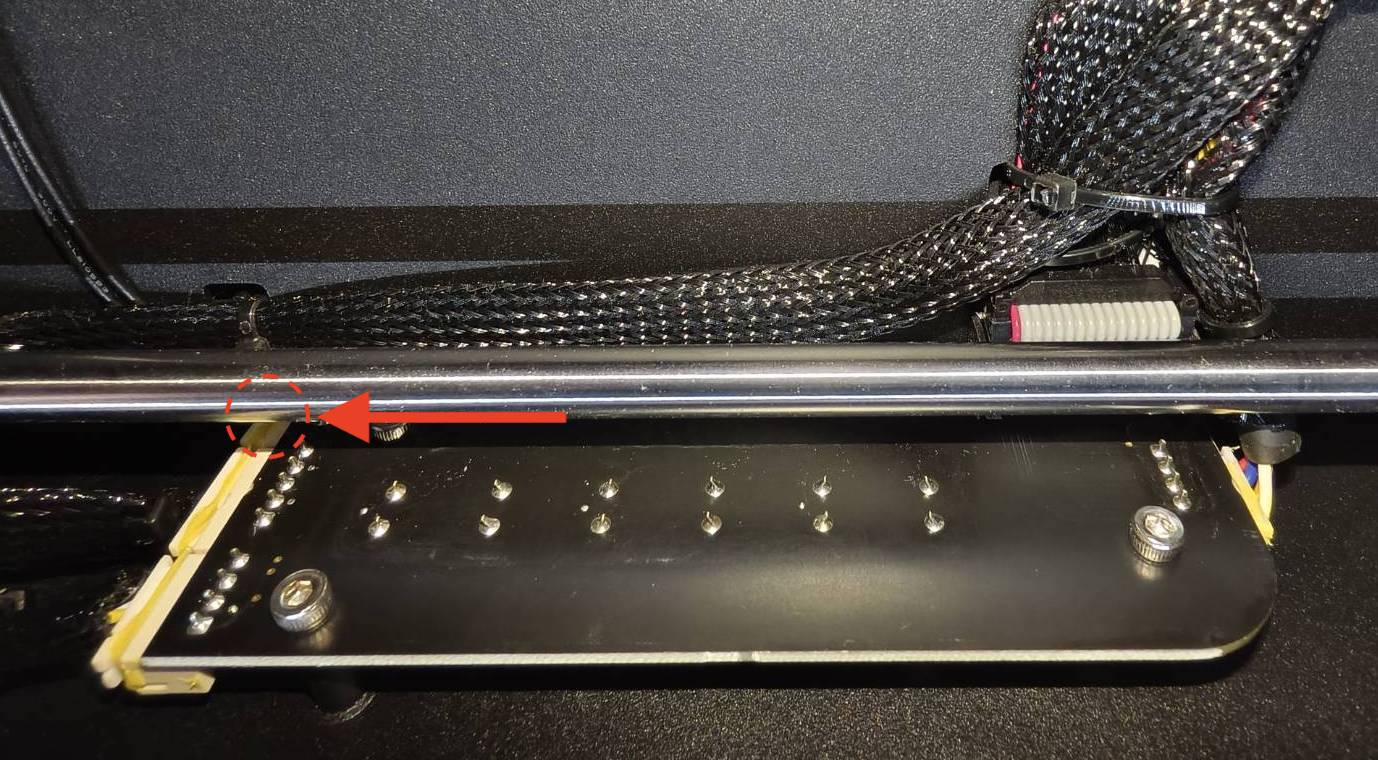

Desconnecteu el cable del sensor del calaix de la placa del botó d'enfocament automàtic.

Pas 2

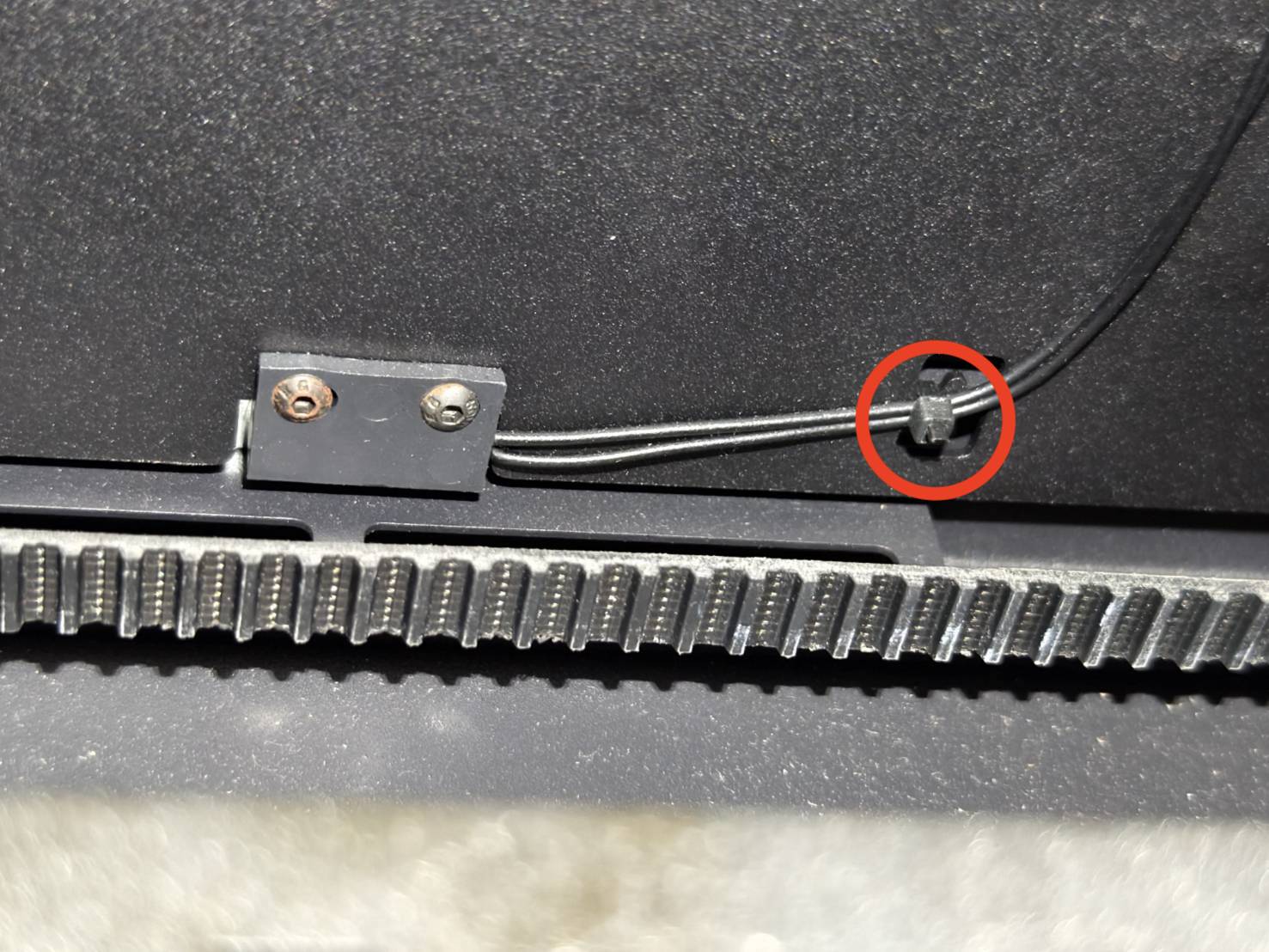

Talleu la brida.

Pas 3

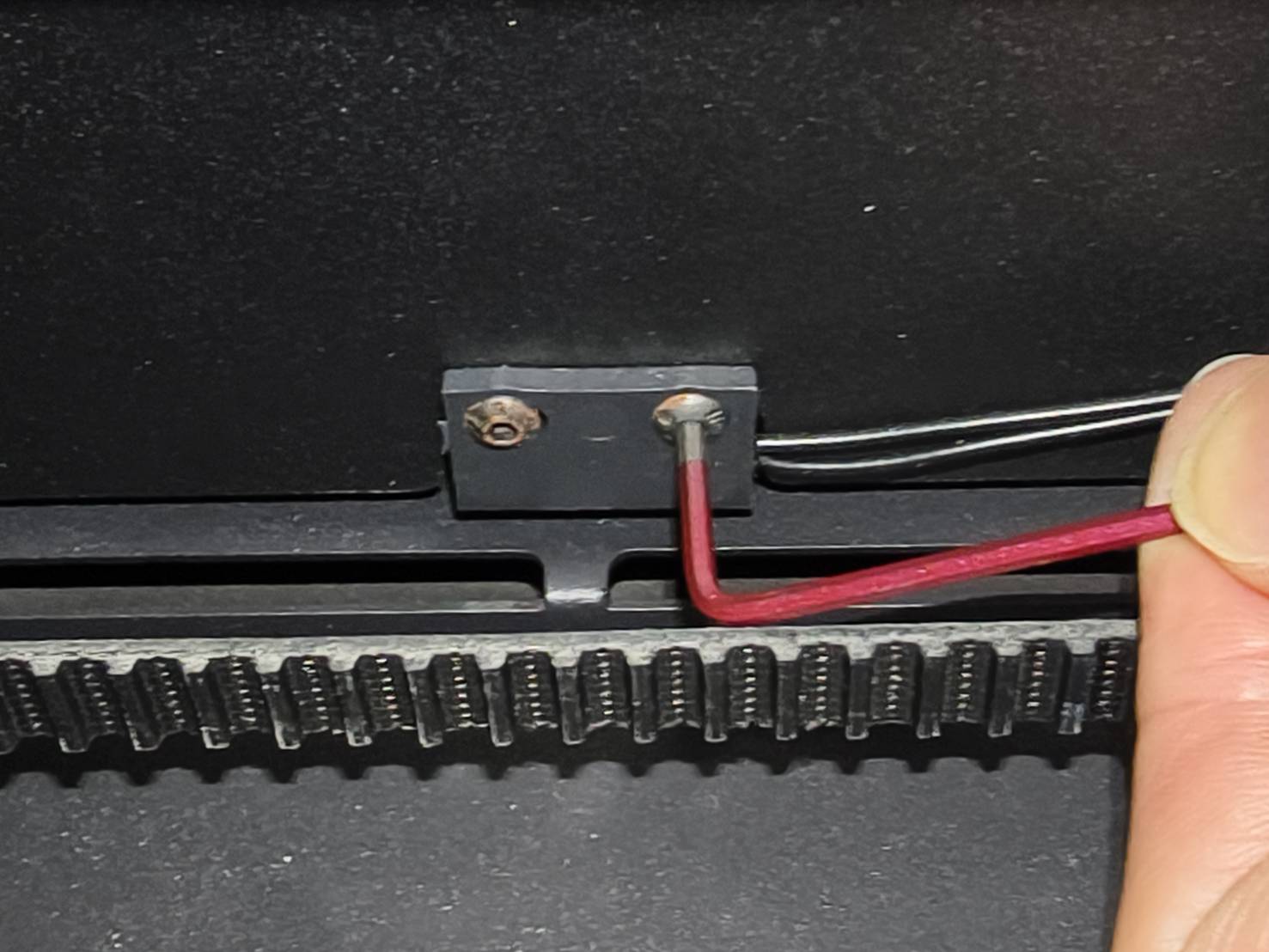

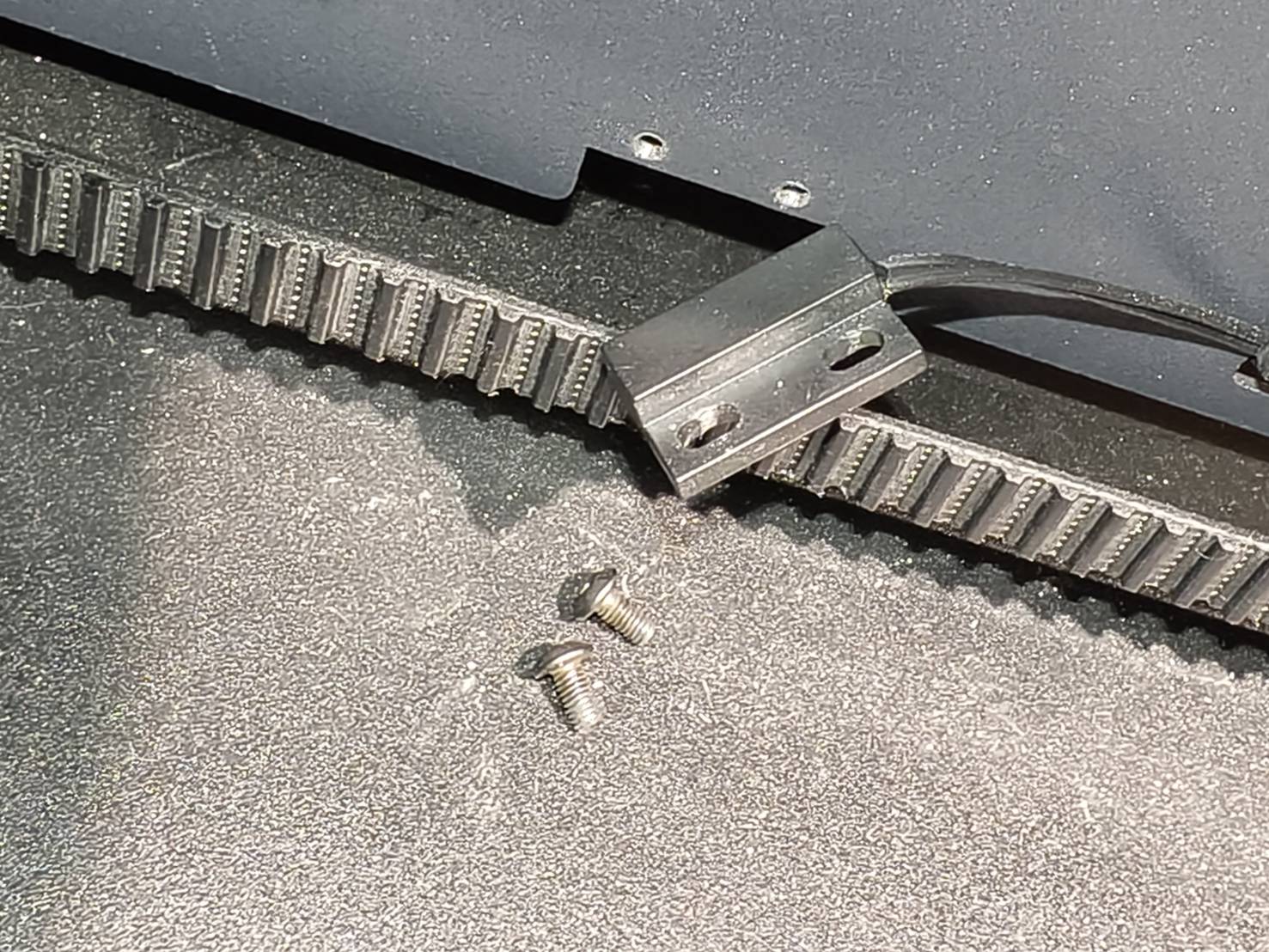

Desafluixeu aquests dos cargols i podreu retirar completament el sensor del calaix.

Pas 4

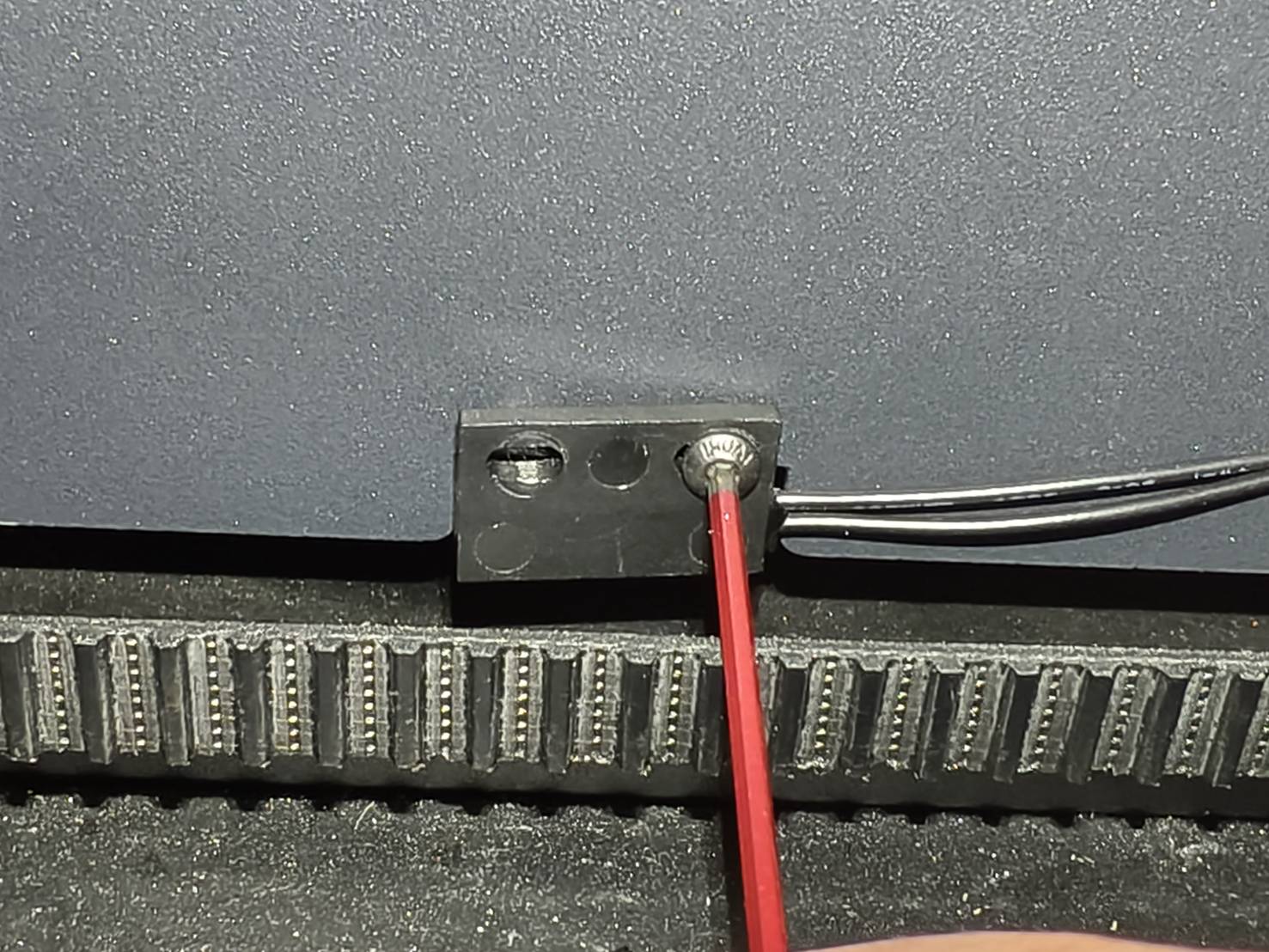

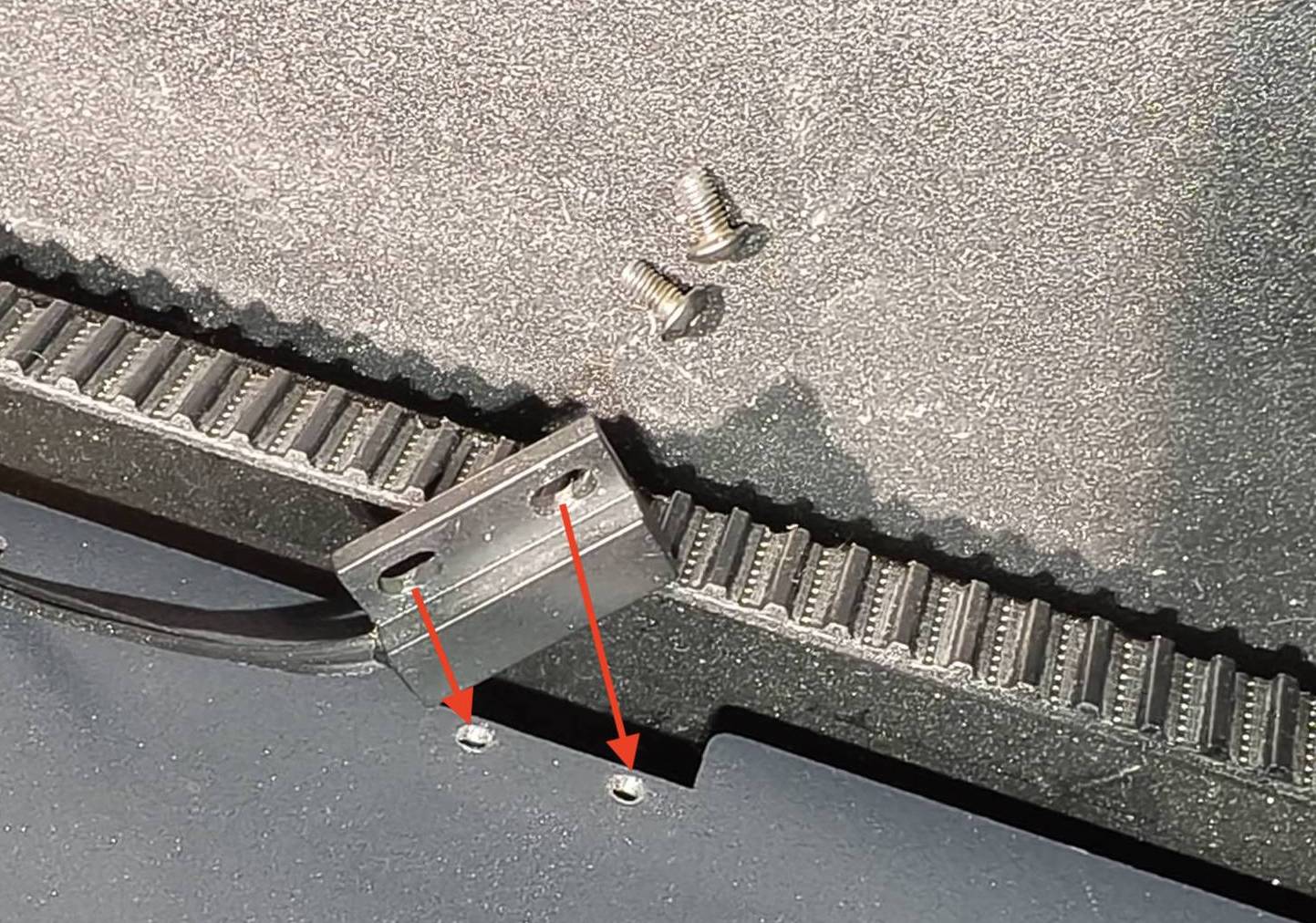

Fixeu el nou sensor a la seva posició i assegureu-vos que l'orientació sigui la mateixa que es mostra a la imatge següent.

Pas 5

Connecteu el cable del sensor del calaix a la placa del botó d'enfocament automàtic.

Pas 6

Utilitzeu una brida per fixar el cable.
