HEXA - Substitució de l'interruptor rodó (color plata)

FLUX Support Team

26 de Març de 2025 09:22
Actualització

Eines

1	Alicates
2	Tornavís Torx T8

Pas 1

Apagueu la màquina i retireu els vuit cargols de la tapa lateral.

Pas 2

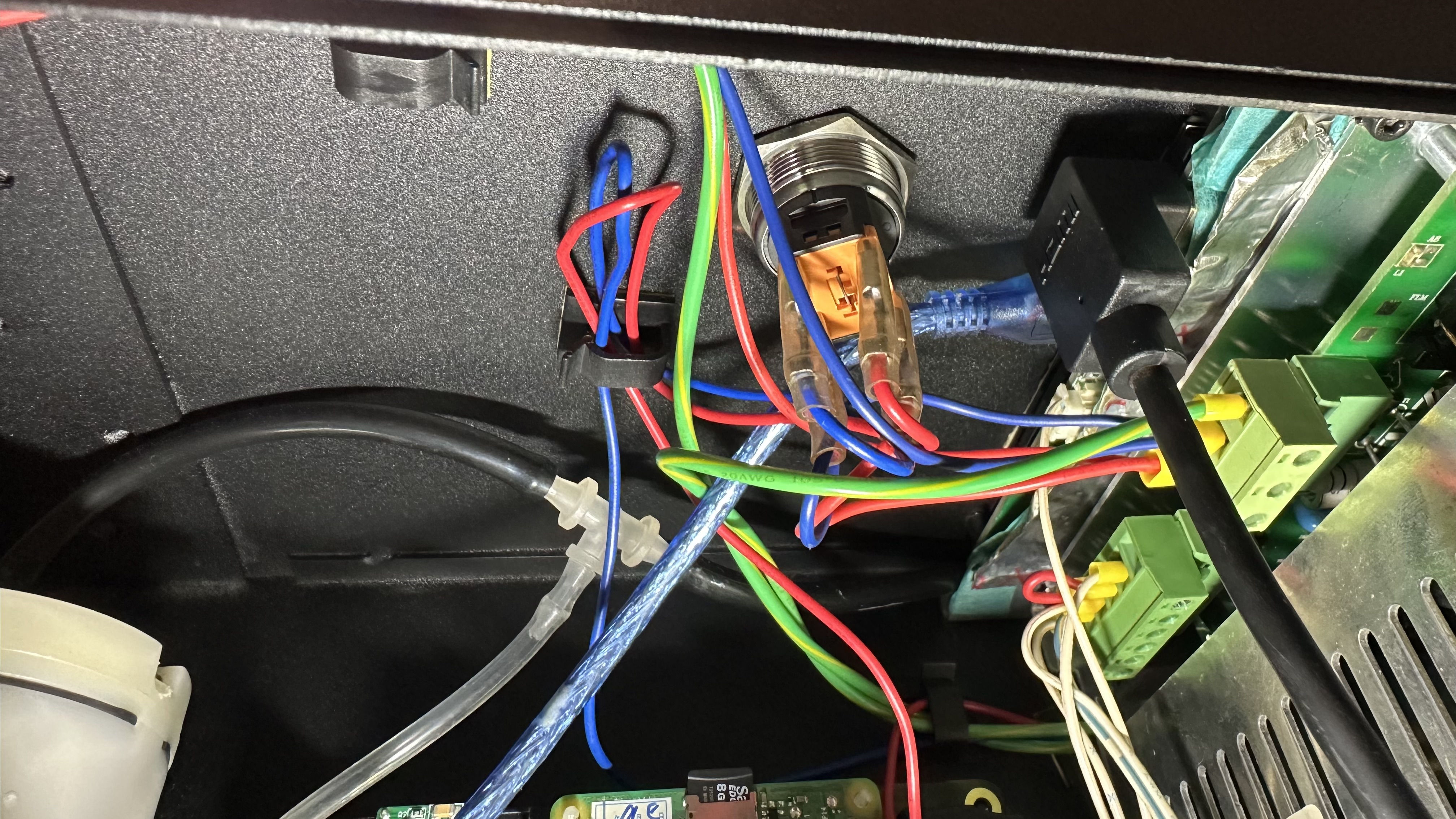

Feu una fotografia dels cables de l'interruptor per verificar la posició més endavant.

Pas 3

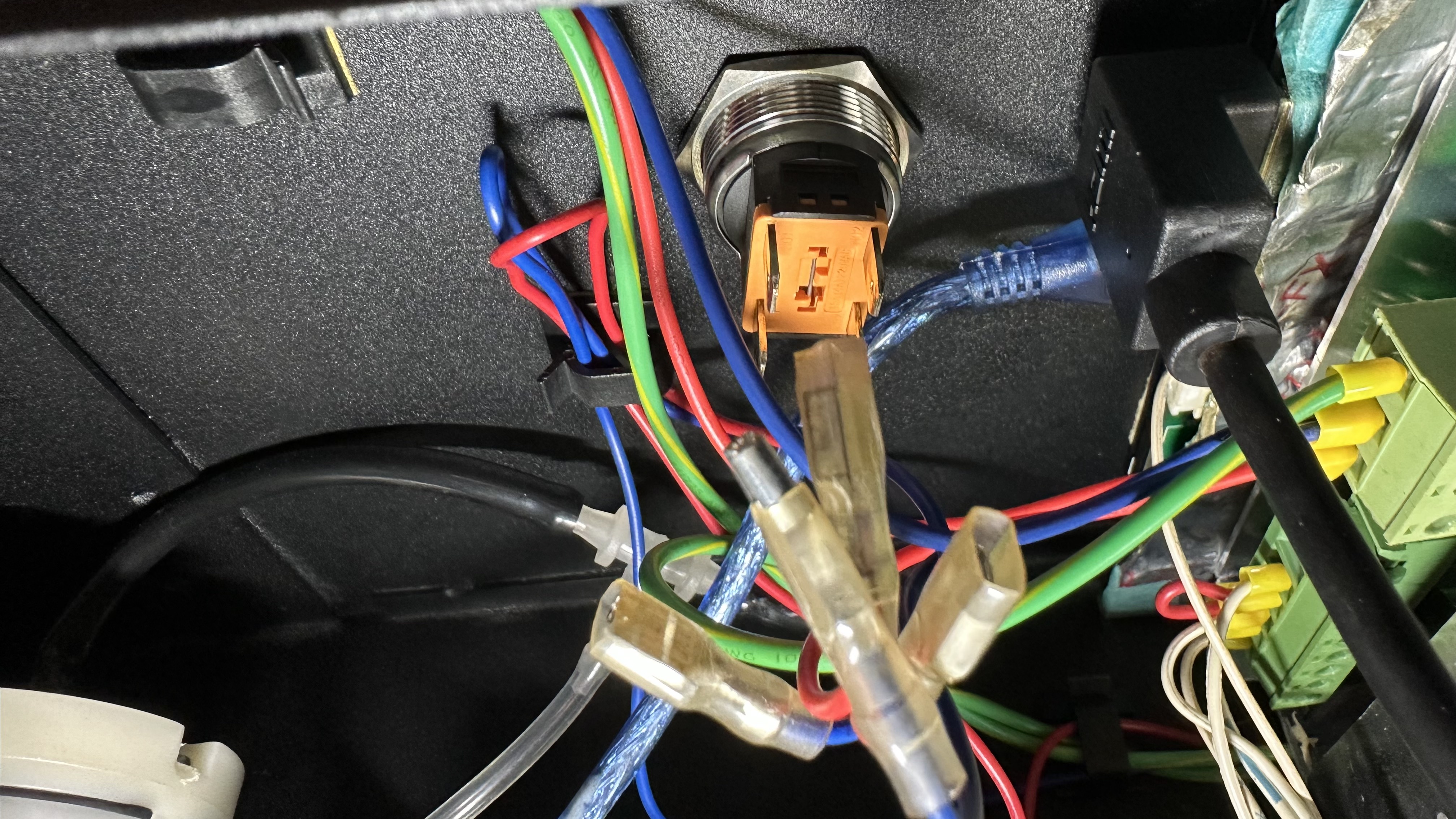

Desconnecteu els cables.

Pas 4

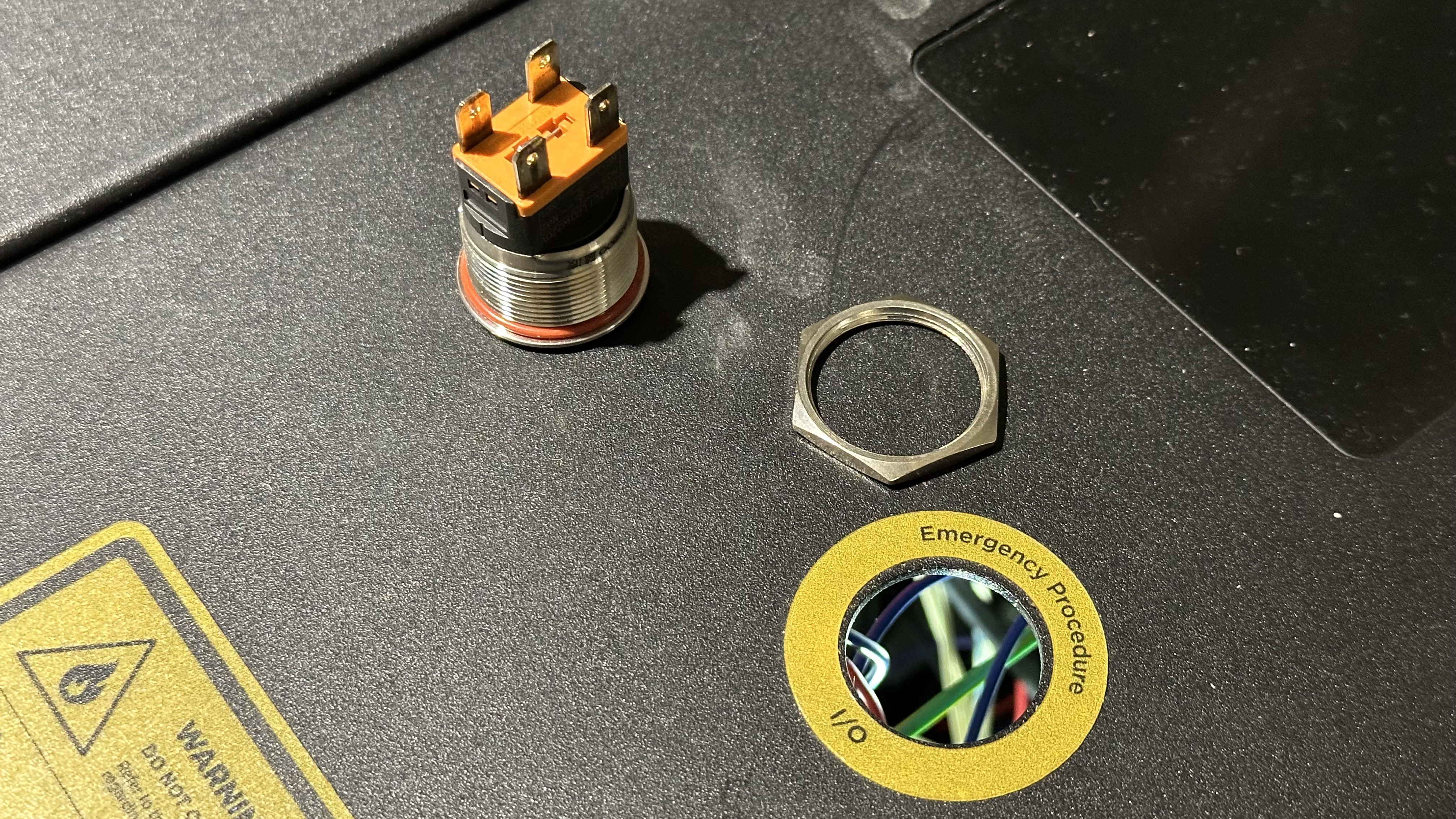

Retireu l'interruptor rodó desenroscant la femella que el subjecta. Photo on 2025-3-4 at 4.11 PM.jpg

Pas 5

Instal·leu el nou interruptor rodó cargolant la femella que el subjecta. Photo on 2025-3-4 at 4.11 PM.jpg

Pas 6

Connecteu els cables als terminals de l'interruptor.

Assegureu-vos que els cables del mateix color estiguin als mateixos costats (només esquerra i dreta).

Exemple correcte	Exemples incorrectes

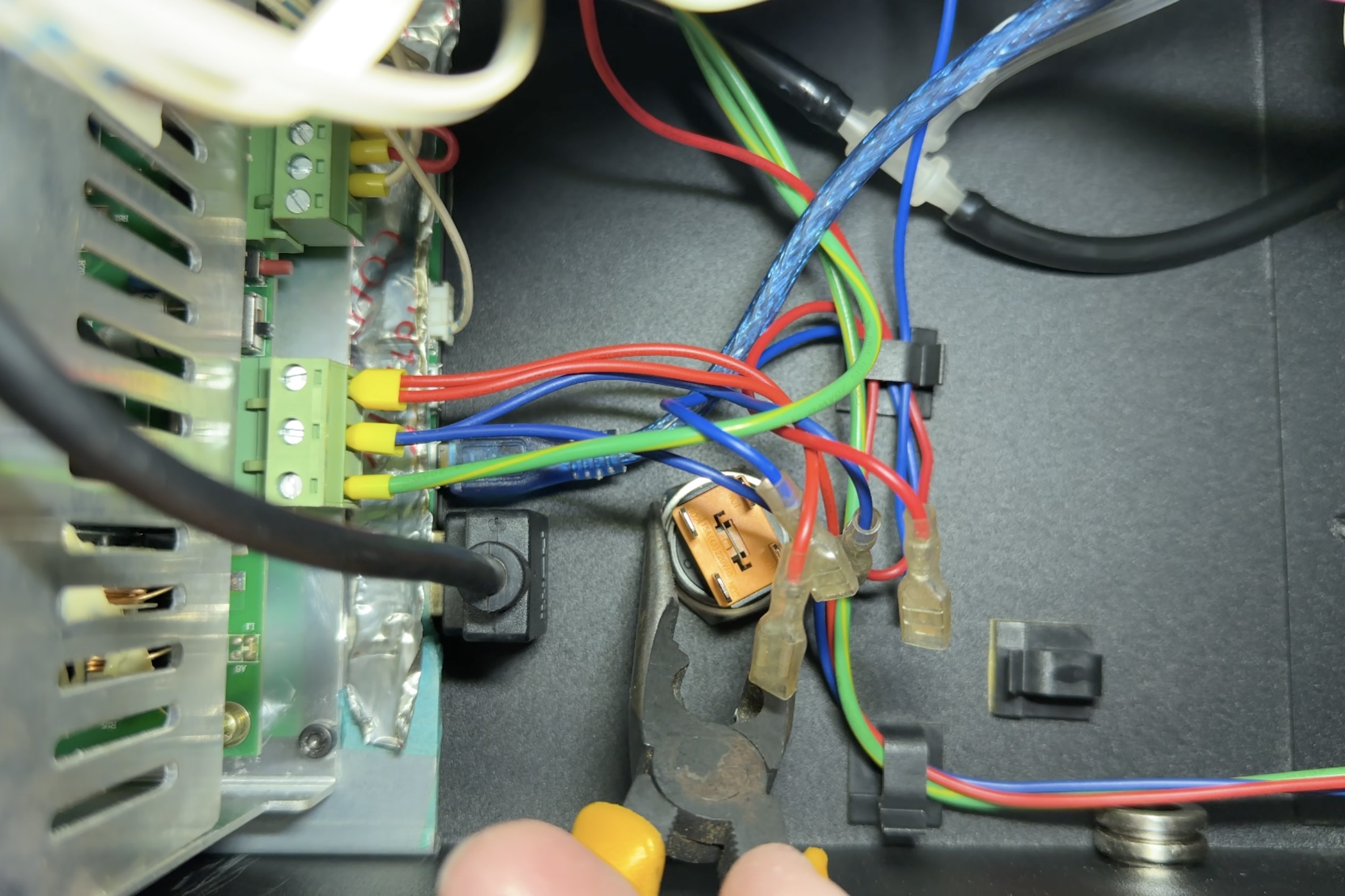

Després de connectar i assegurar-vos que les posicions dels colors són correctes, utilitzeu les alicates per fixar els cables de manera segura.

Advertència:
La màquina es pot malmetre si connecteu els cables a les posicions incorrectes.
Per tant, abans de passar al pas següent, assegureu-vos i confirmeu de nou que les posicions dels cables són com en els bons exemples anteriors.

Pas 7

Tanqueu la tapa lateral i cargoleu el cargol.
