Beskrivelse

Denne artikel forklarer de to forskellige fokustilstande, som Beambox II har.
Forskellige fokustilstande giver forskellige fokusafstande og kan anvendes til materialer eller graveringsobjekter af forskellige størrelser.

Forklaring af fokustilstande
Ændring af linsestyrets position
Hardwareindstillinger på betjeningspanelet

Forklaring af fokustilstande

Som standard er fokuslinsen placeret øverst, og fokusafstanden er 4 mm, hvilket betyder, at afstanden mellem dysespidsen og materialets overflade er 4 mm.

For nogle materialer når dysespidsen muligvis ikke den standard 4 mm afstand. Derfor kan afstanden øges ved at flytte linsen til bunden af dysen.

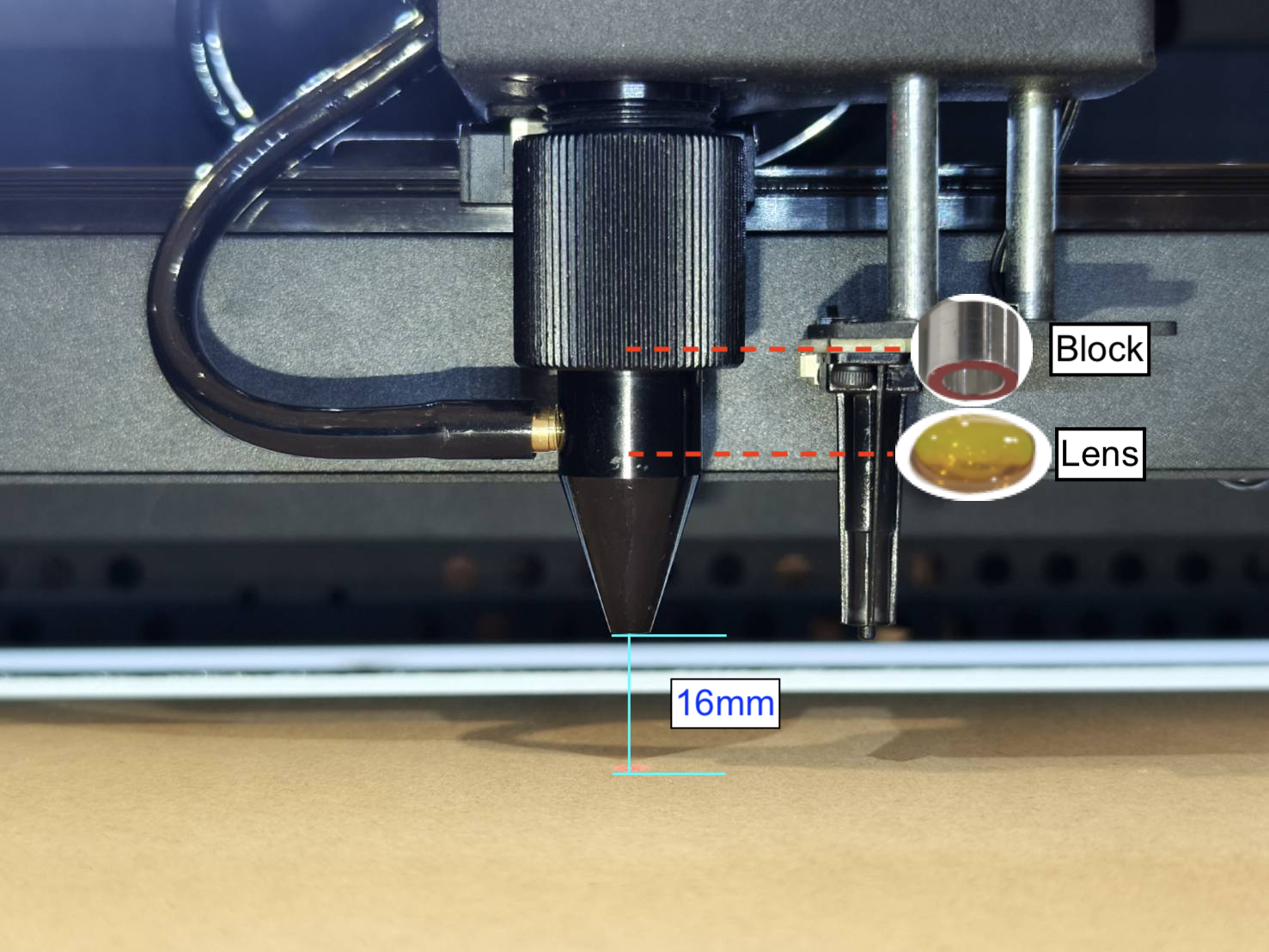

Når linsen er i bunden, kan afstanden mellem spidsen og overfladen øges til 16 mm.

Hvordan ændrer du linsens position?

1. Afmonter linsen

2. Bestem rækkefølgen for fokustilstanden
Fokustilstand: 4 mm (standard)		Fokustilstand: 16 mm
Linse		Blok
Blok		Linse
Ring		Ring
Dyse		Dyse

3. Genmonter linsen

Den røde side af blokken skal vende nedad.
Den buede side af linsen skal vende opad.
(Et tip til hurtigt at identificere den buede side er, at den bør reflektere hele dit ansigt, når du ser på den.)
Drej ringen mod uret for at spænde den fast.

Hardwareindstillinger på betjeningspanelet

Tænd for maskinen og gå til "Hardwareindstillinger" for at vælge den korrekte fokustilstand.

Når tilstanden er valgt, vil maskinen automatisk ændre fokusafstanden i henhold til den valgte tilstand, når der udføres autofokus. Standardindstillingen vil være Nærtfokus (4 mm).

Bemærk:
Sørg for, at du har samme linserækkefølge i dysen som vist i tabellen ovenfor.
Hvis ikke, vil laseren være ufokuseret eller fejlfokuseret, og graveringsresultaterne vil mislykkes eller blive meget dårlige.

Maskine >> Hardwareindstillinger >> Næste side >> Fokustilstand >> Vælg den, der matcher din linserækkefølge
