Rotoren er kun kompatibel med 110 mm og 150 mm feltlinser.

Trin 1

Tag tilslutningskablet ud af emballagen. Mens maskinen er slukket, indsæt den ene ende i venstre side af maskinen.

Efter tilslutning af den anden ende til rotoren, tænd for Promark.

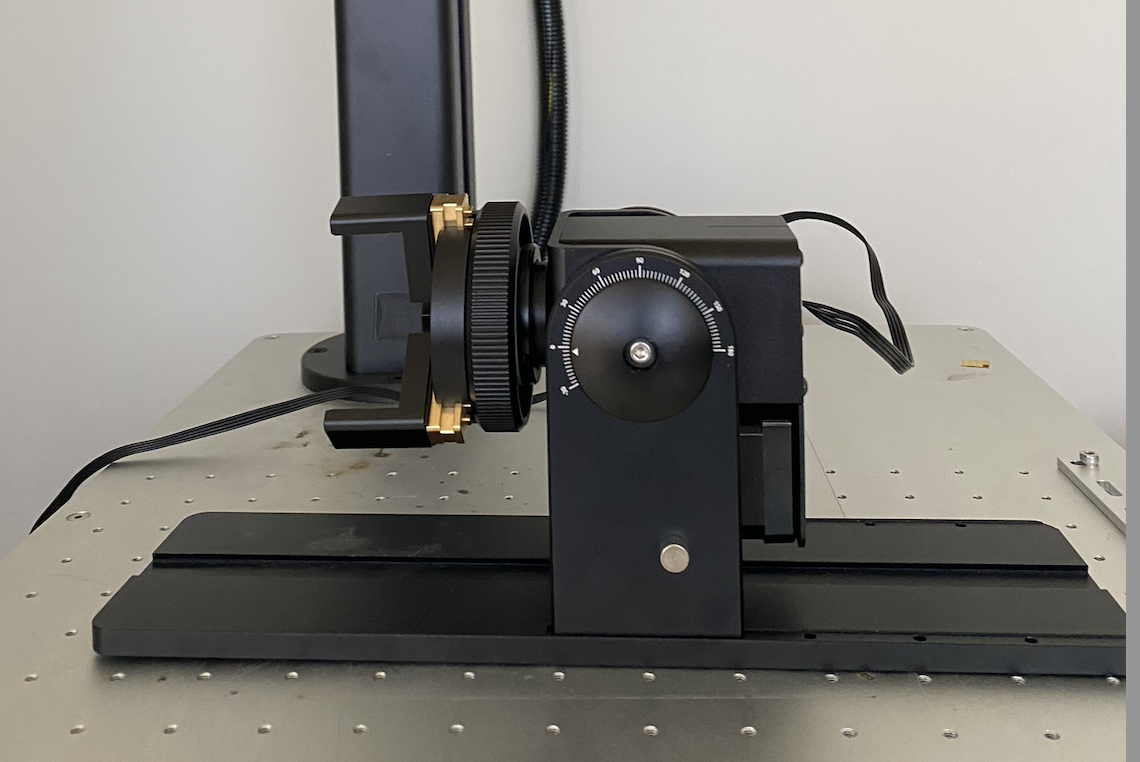

Rotorpatron i normal position.

截圖 2025-03-27 11.40.04.png

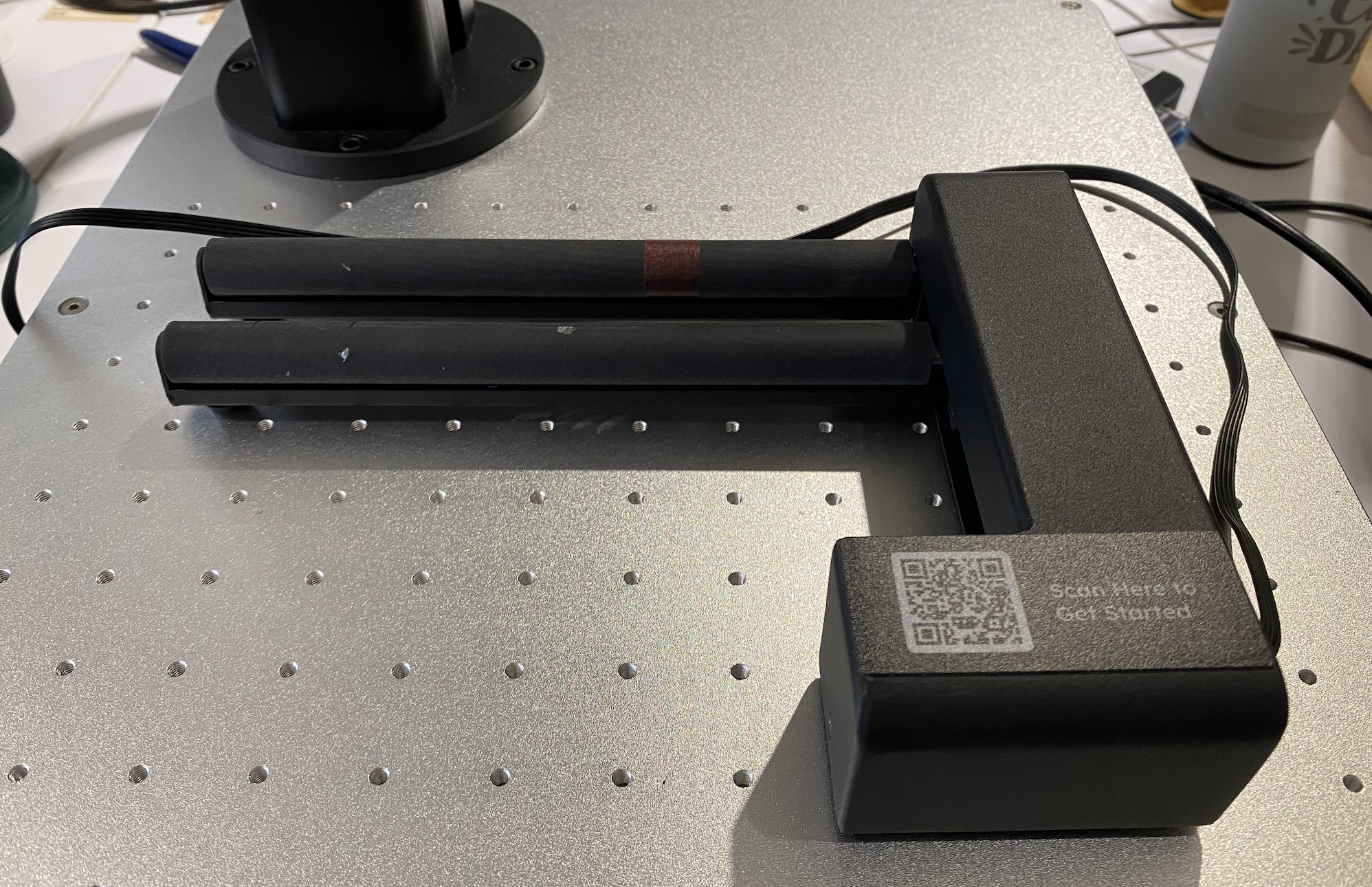

Rulle i normal position.

截圖 2025-03-27 11.38.02.png

Bemærk: Hvis du skal vende den til venstre, aktivér 'Spejl'-funktionen i rotorindstillingerne. Ellers kan der opstå fejl i billedopdelingen

Trin 2

Gå til dokumentindstillingerne for at aktivere rotoren, klik derefter på tandhjulsikonet til højre for at åbne rotorindstillingerne.

截圖 2025-03-26 16.53.05.png

Trin 3

Vælg den rotor, du bruger, og konfigurér derefter rotorindstillingerne.

1. Indtast objektets omkreds eller diameter (kun for patron)

2. Justér rotationsforholdet for rotorakseoperationen.

3. Opdelingsstørrelse: Enhedslængden for hver graveringssektion i billedet.

4. Overlapningsstørrelse: Den overlappende længde for hver sektion.

5. Hvis rotorakslen er vendt til venstre, skal spejlfunktionen aktiveres.

Omkreds

Hvis den indtastede omkreds er større end det faktiske objekt, kan det medføre overlapning af graveringsområdet, hvilket potentielt kan resultere i ujævn farvning.
Hvis den indtastede omkreds er mindre end det faktiske objekt, kan det medføre mellemrum mellem mønsterafsnittene.

Ved brug af patronen anbefales det at indtaste den gennemsnitlige omkreds af graveringsområdet, hvis objektet er konisk.

Opdelingsstørrelse

Når Promark-rotoren anvendes, opdeles billedet i flere sektioner. Hver sektion markeres sekventielt på objektet; derefter roterer rotoren for at markere den næste sektion, og denne proces fortsætter, indtil hele billedet er markeret.

Størrelsen på hver sektion bestemmes af indstillingen for opdelingsstørrelse.

Hvis dit objekt har en konisk eller uregelmæssig form, kan brug af en mindre sektionsstørrelse reducere mellemrum eller fejljustering mellem sektionerne.

En større opdelingsstørrelse kan reducere den nødvendige tid for opgaven, men kan påvirke graveringens resultat på grund af større variation i brændvidde inden for en enkelt enhedslængde.

Overlapningsstørrelse

For at reducere potentielle mellemrum mellem sektioner kan du indstille en fast overlapning i enden af hver sektion for at minimere synlige mellemrum.

Vær dog opmærksom på, at hvis overlapningen er for stor, kan det medføre, at de overlappende områder af materialet udsættes for overdreven varme, hvilket resulterer i en synlig vandret linje.

*Promark-rotoren understøtter kun gravering i X-retningen.
