2-4 Kamerakalibrering

⚠︎ Sørg venligst for, at din Beam Studio og beamo II firmware er opdateret til den nyeste version.

Beskrivelse

Denne artikel vil guide dig gennem processen med at udføre en kamerakalibrering.


Hvornår kamerakalibrering er nødvendig
1. Når maskinen bruges for første gang.
2. Når maskinen er blevet flyttet.
3. Når der er uoverensstemmelse mellem kameraforhåndsvisningen og den faktiske graveringsposition.

Bemærk:
Kamerakalibrering er påkrævet ved første brug af kameraforhåndsvisningsfunktionen.

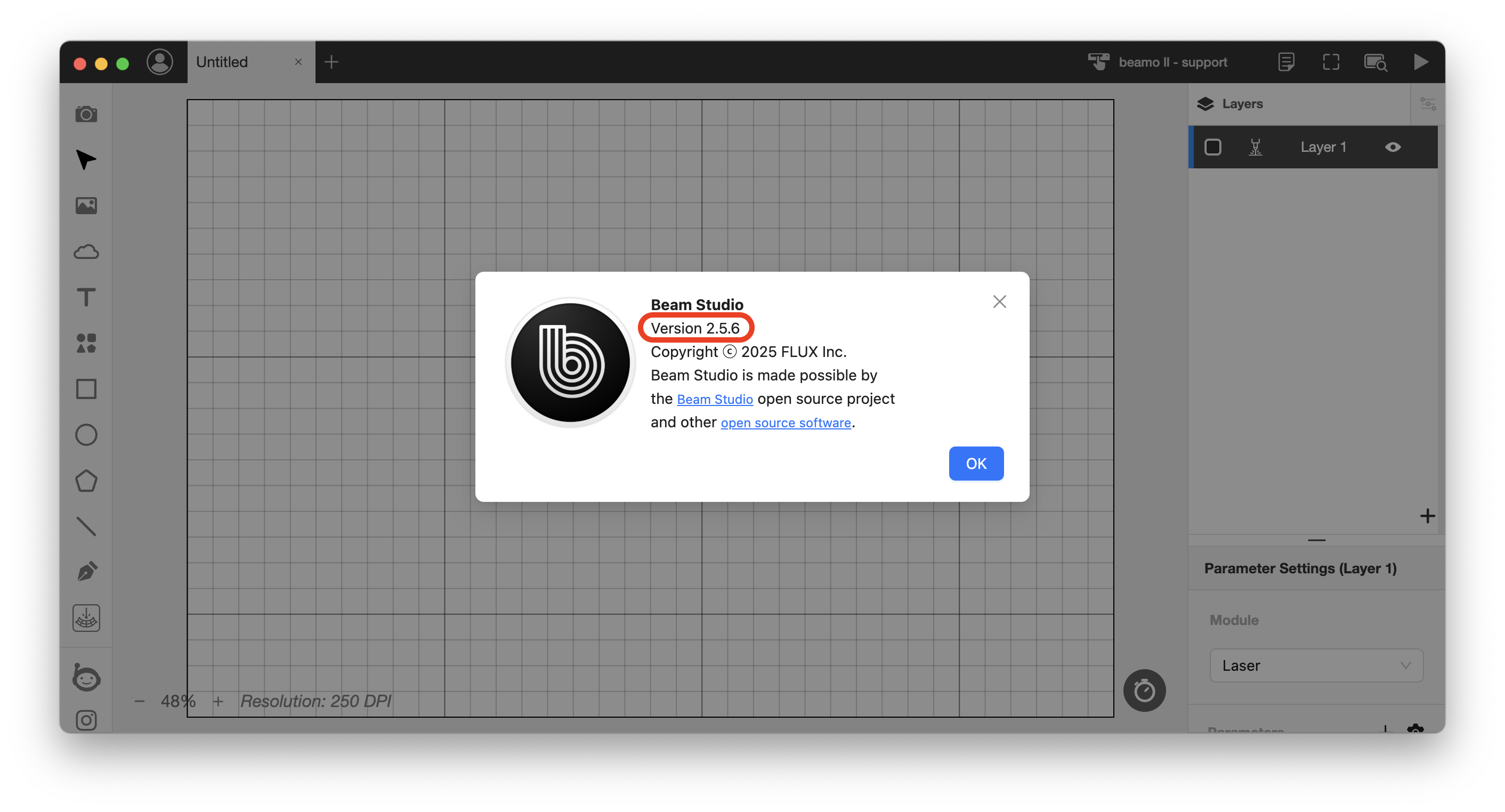

Trin 1 - Bekræft versionen af Beam Studio og firmware

Påkrævet softwareversion: Beam Studio 2.5.11 eller nyere.

Påkrævet firmwareversion: 6.1.6 eller nyere.

Trin 2 - Forberedelse

Materialer der skal forberedes:

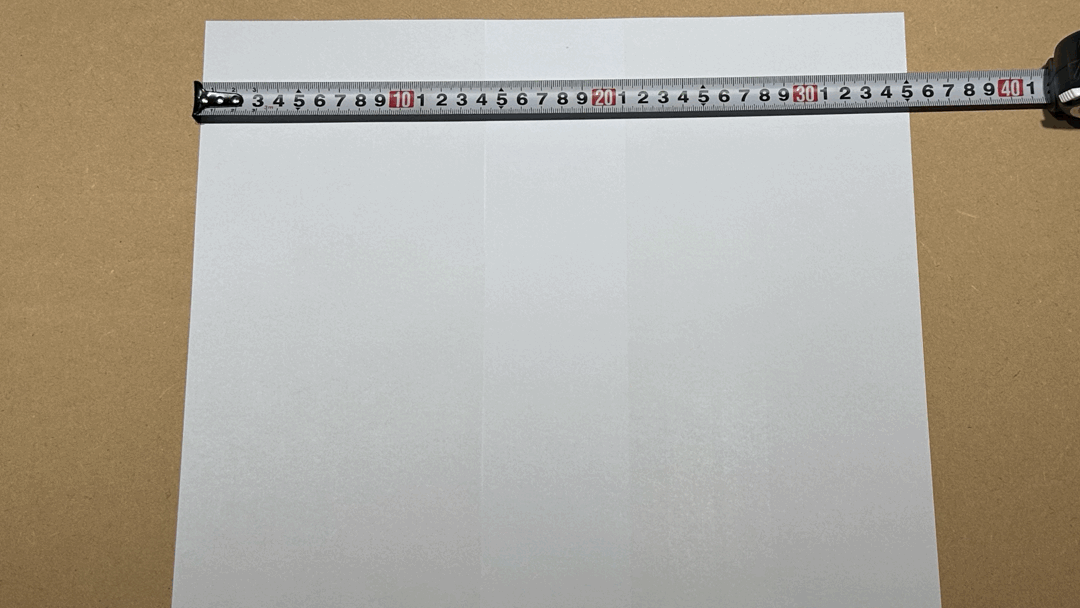

Læg to A4-ark hvidt papir oven på hinanden og lim dem sammen for at skabe en overflade, der måler ca. 19–28 cm i længden og 31–40 cm i bredden, eller brug en lys træplade i samme størrelse.

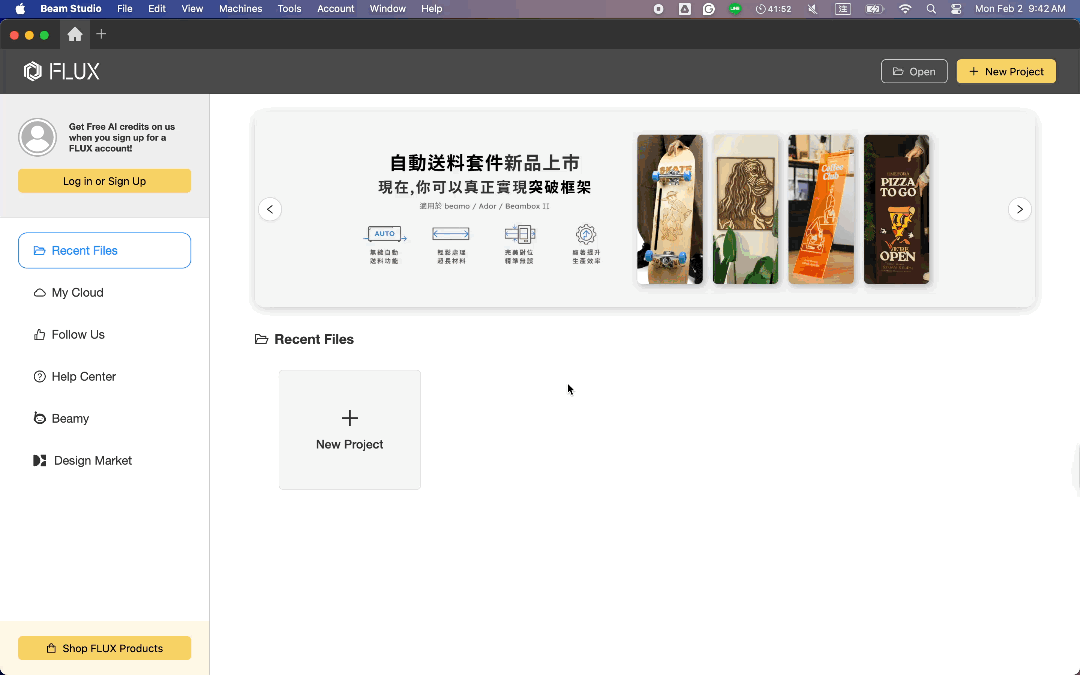

Trin 3 - Tilføj et nyt projekt og udfør kamerakalibrering

Tilføj et nyt projekt, vælg navnet på den maskine, du ønsker at bruge, og klik på "Kalibrer kamera."

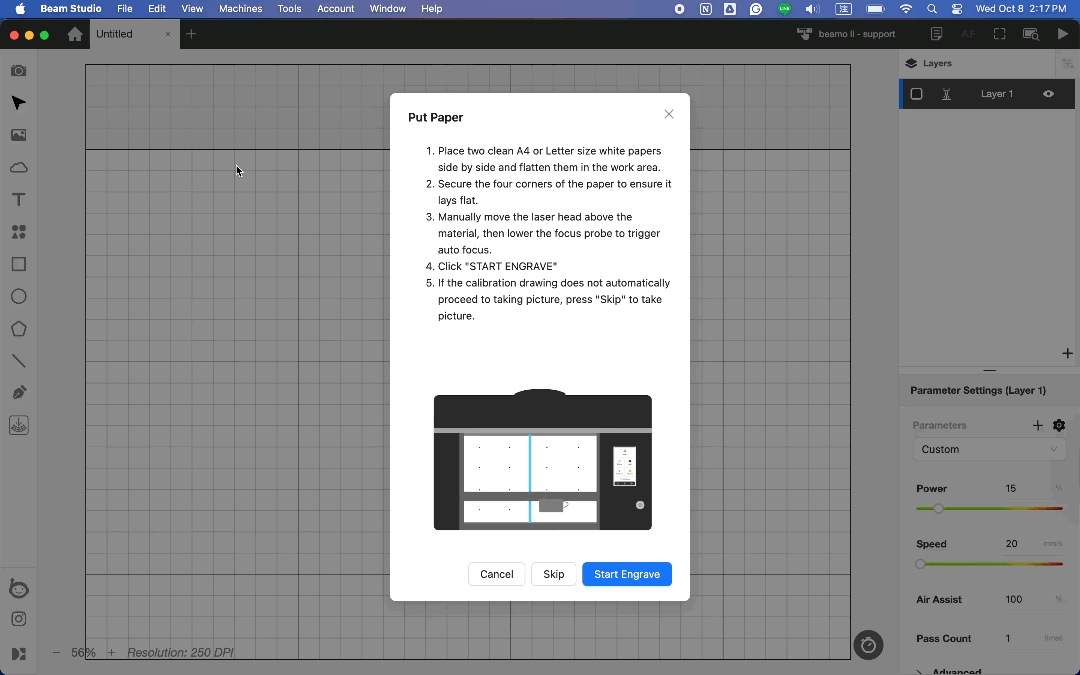

Trin 4 - Placer hvidt papir

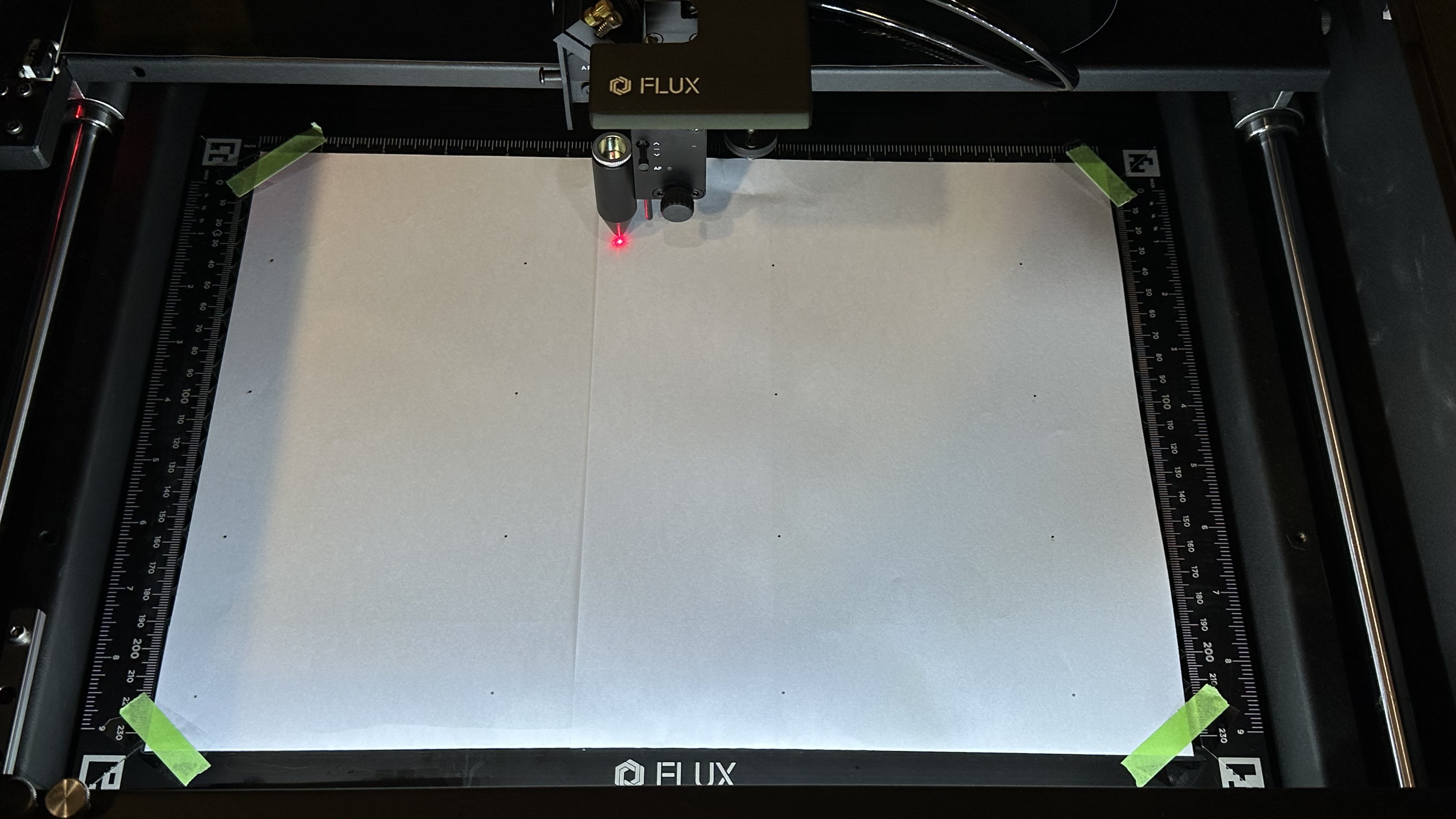

Placer et rent A4 hvidt papir i midten af arbejdsområdet, og fastgør det ved at tape alle fire hjørner fast med tape.

Trin 5 - Tegning af kalibreringsbillede

Klik på "START GRAVERING" for at tegne kalibreringsbilledet.

Trin 6 - Justér markørpunkter

Zoom ind, zoom ud, og justér fotoets eksponering for at justere de røde markørpunkter præcist med de otte tegnede punkter.

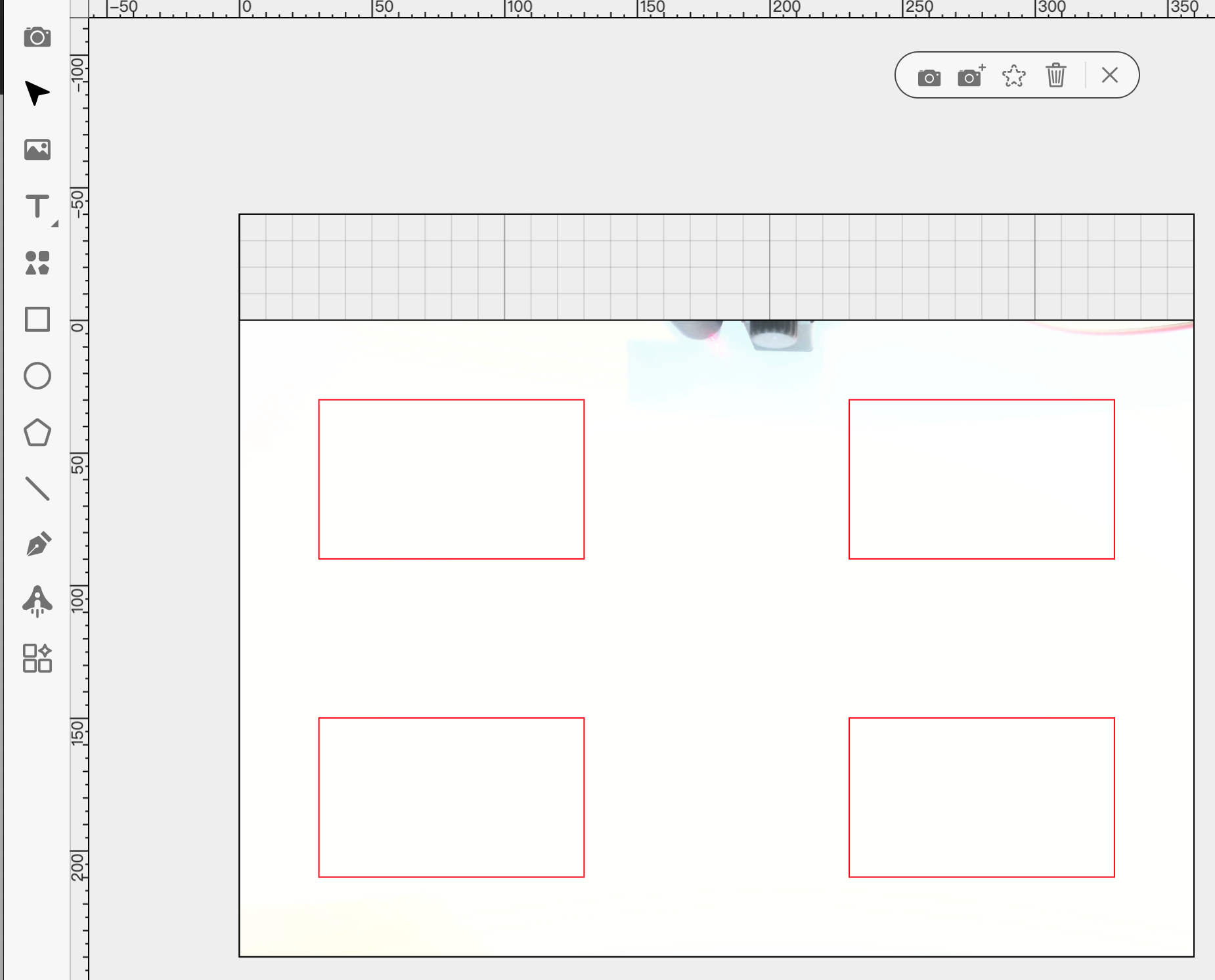

Trin 7 - Verificér kalibreringsresultater

Tegn venligst fire rektangler i henhold til følgende indstillinger, og bekræft om alle fire sider af hvert rektangel er fuldstændigt justeret med lasermarkeringspunkterne.

Positioner og dimensioner:

1. X = 30 mm, Y = 30 mm, W = 100 mm, H = 60 mm
2. X = 230 mm, Y = 30 mm, W = 100 mm, H = 60 mm
3. X = 30 mm, Y = 150 mm, W = 100 mm, H = 60 mm
4. X = 230 mm, Y = 150 mm, W = 100 mm, H = 60 mm

Hvis rektanglerne ikke er korrekt justeret med markeringspunkterne, skal du fokusere igen ved at justere materialehøjden og udføre kamerakalibrering igen for at sikre, at positioneringsnøjagtigheden genoprettes.

#END
