2-4 Kamerakalibrering

⚠︎ Før du begynder, skal du sikre dig, at din Beam Studio og HEXA RF firmware er opdateret til de seneste versioner.

Beskrivelse

Denne artikel vil guide dig gennem kamerakalibreringen.



Hvornår kamerakalibrering er påkrævet
1. Ved første anvendelse af maskinen.
2. Efter maskinen er blevet flyttet.
3. Når der er uoverensstemmelse mellem kameravisningen og den faktiske graveringsposition.

Bemærk:
Kamerakalibrering er påkrævet før brug af kameravisningsfunktionen første gang efter udpakning.

Trin 1 - Kontrollér software- og firmwareversioner

Påkrævet softwareversion: Beam Studio 2.6.2 eller nyere

Påkrævet firmwareversion: 6.2.2 eller nyere

Trin 2 - Klargør materialer

Påkrævede materialer (medbringes selv):
A4 hvidt papir eller en lysefarvet plade af tilsvarende størrelse

Trin 3 - Start kamerakalibrering

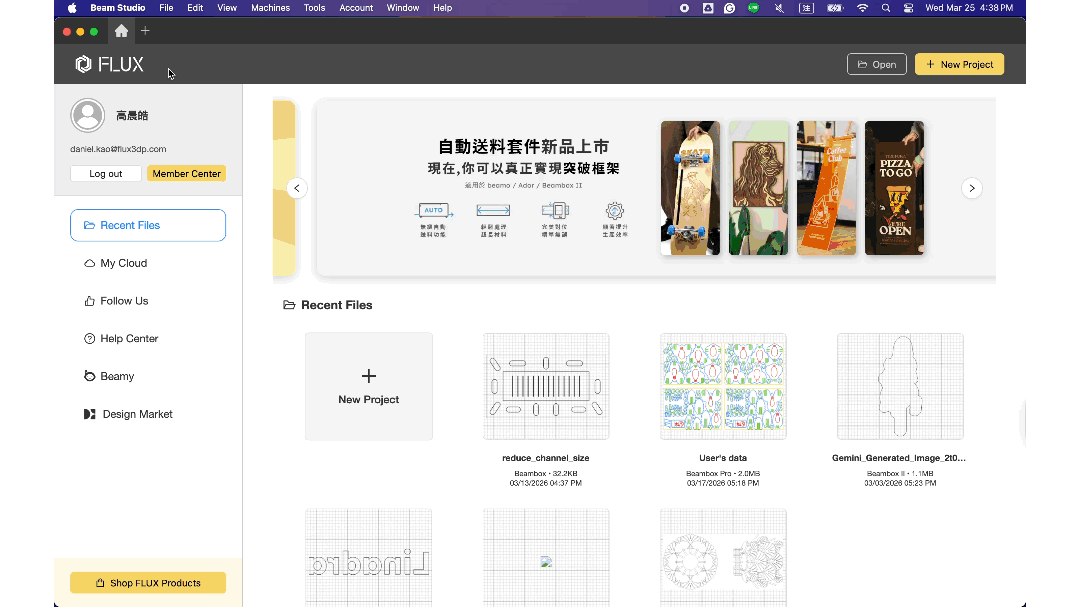

Opret et nyt projekt, vælg maskinen der skal kalibreres, og klik derefter på "Kalibrering" ＞ "Kamerakalibrering"

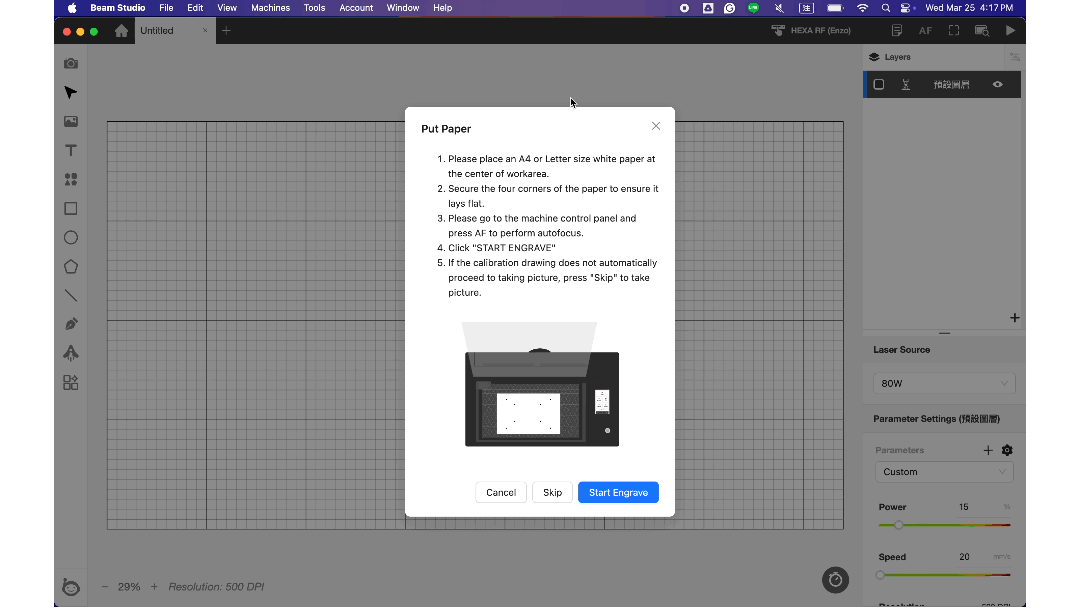

Trin 4 - Placér hvidt papir

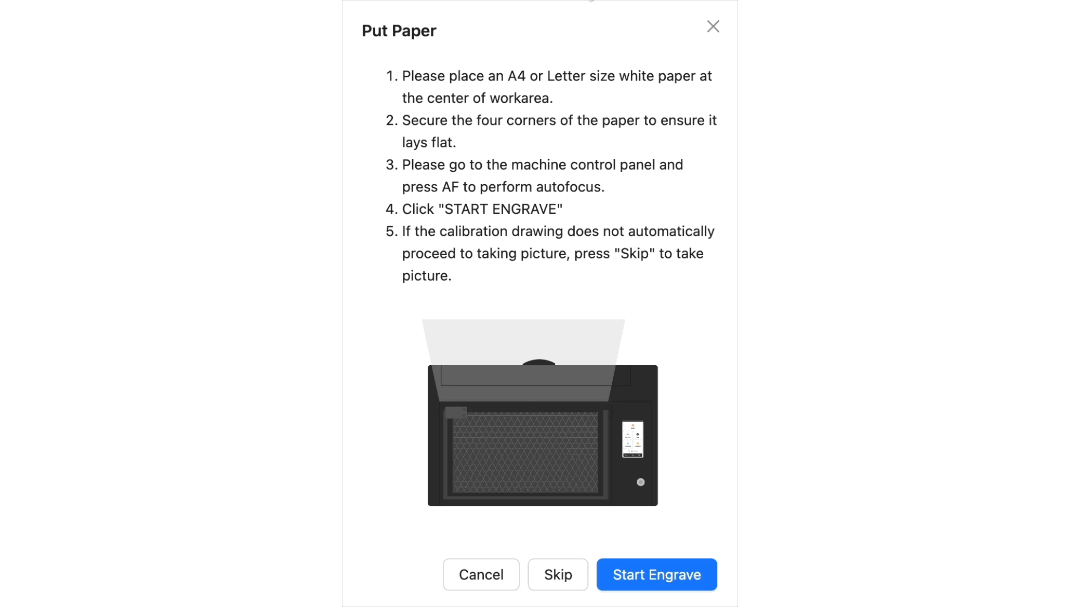

Placér et rent A4 hvidt papir i midten af arbejdsområdet og fastgør alle fire hjørner med tape.

Trin 5 - Tegning af kalibreringsmønster

Klik for at starte tegning af kalibreringsmønsteret

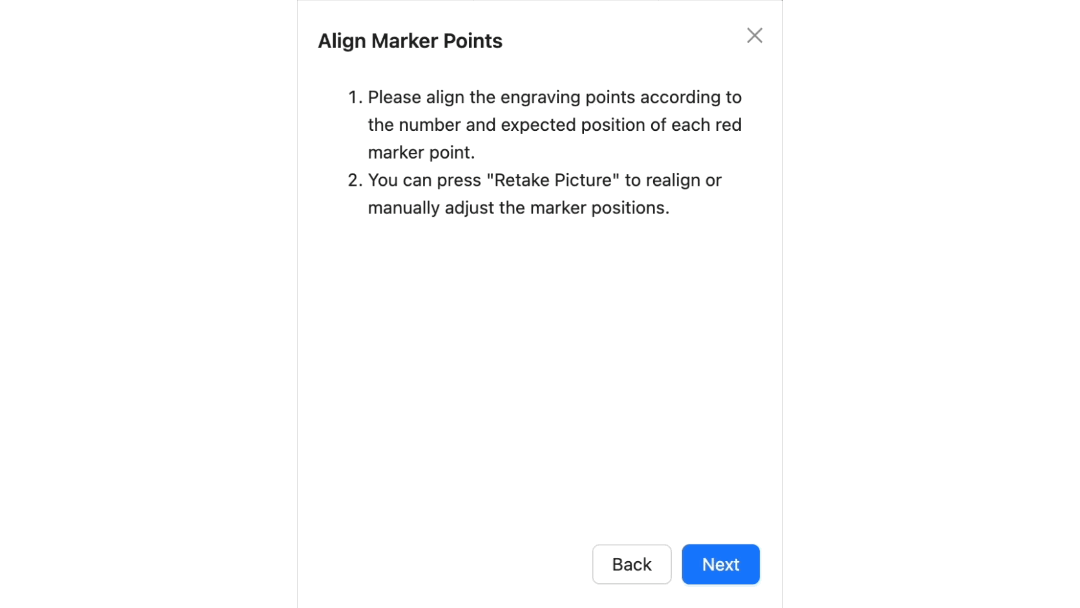

Trin 6 - Justér markører

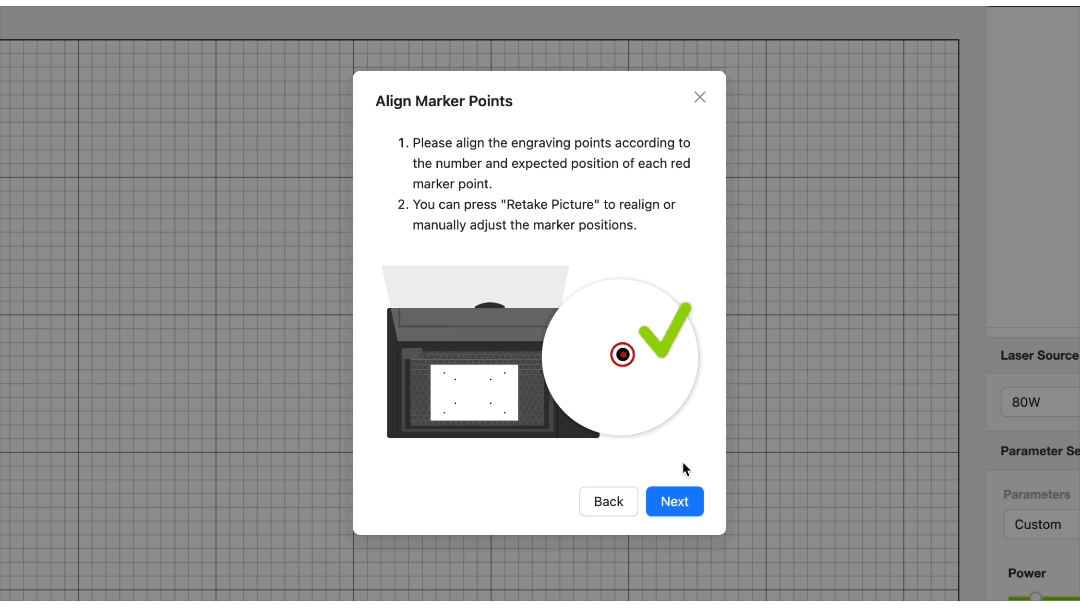

Du kan zoome ind/ud og justere billedets eksponering for at verificere og flytte de røde markørpunkter, så de overlapper fuldstændigt med de otte trykte punkter

Hvis markørerne vises som vist nedenfor og ikke er på det hvide papir, skal du følge nedenstående trin for at justere.

a. Træk billedet for at centrere det trykte 8-punkts mønster, og klik derefter på "Tag nyt foto".

b. Juster alle markørpunkter manuelt
Se venligst den korrekte rækkefølge af markører nedenfor:

#END

Næste trin: 2-5 Start gravering
