Beskrivelse

Denne side beskriver installationsmetoden for 1,5-tommer linsen.

Bemærk:
HEXA RF 1,5-tommer fokuslinsemodulet er designet til gravering og giver finere resultater end standardfokuslinsen. Dette tilbehør er ikke egnet til skæring. Brug derfor standardfokuslinsen til skæreformål.

Trin 1

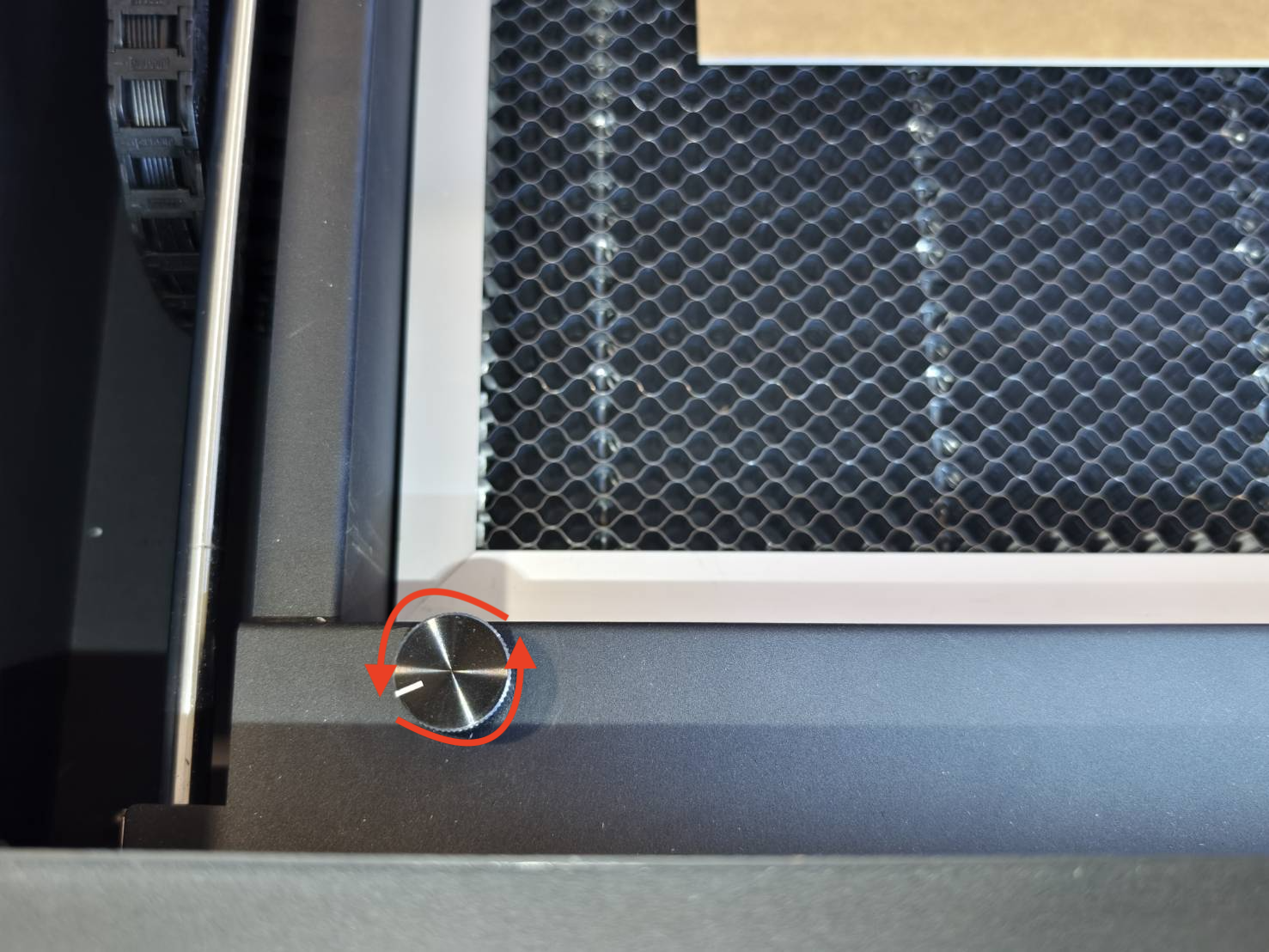

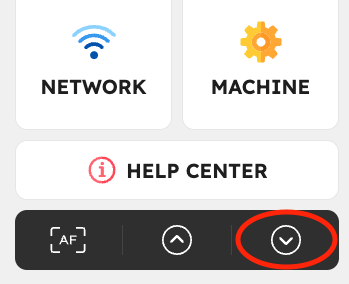

Sænk bordet helt ned ved at trykke på sænkeknappen på panelet eller ved manuelt at dreje knappen mod uret.

Trin 2

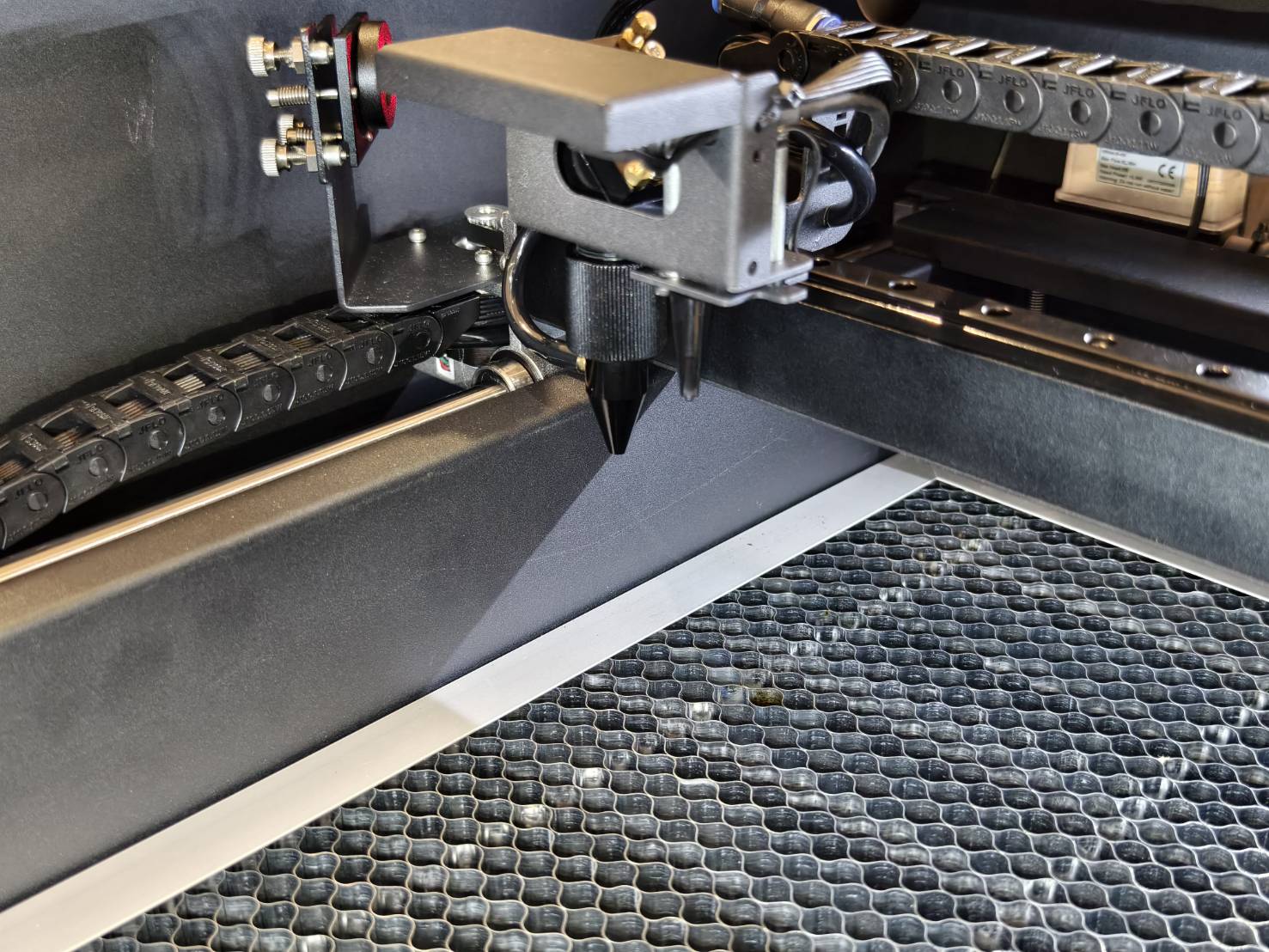

Afmonter laserdysen og fjern den nuværende linse.

Trin 3

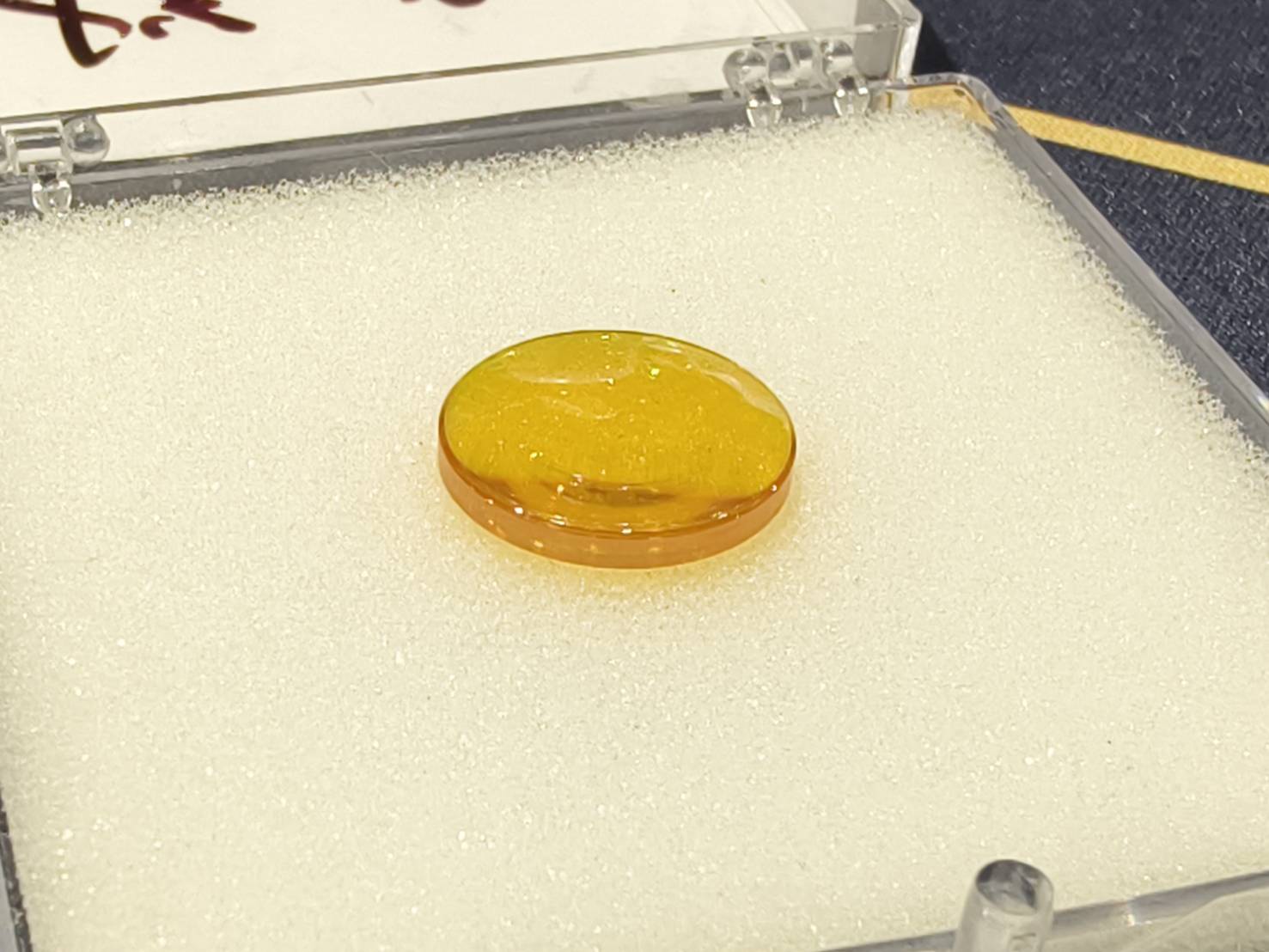

Klargør 1,5-tommer linsemodulet.

Trin 4

Saml dysen igen med 1,5-tommer linsen.

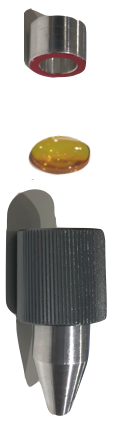

Sørg for, at linsen er i den rækkefølge, der vises på billedet nedenfor.
Sørg for, at den buede/konvekse side af linsen vender opad.
(Et tip til at bestemme den buede side er, at den skal afspejle hele dit ansigt, når du kigger på den.)
Sørg for, at luftslangen ikke er bøjet.

Forklaring

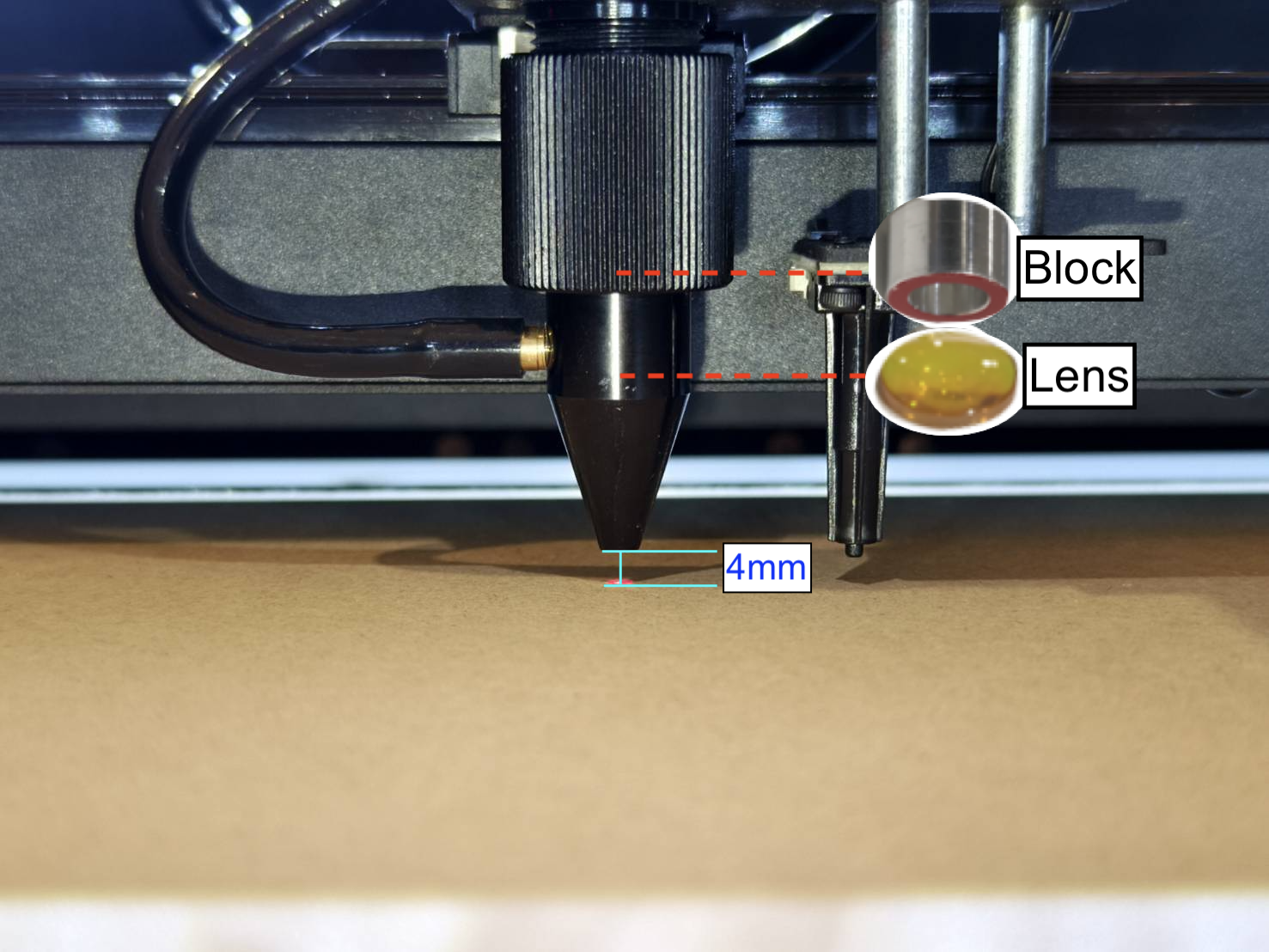

Som standard vil fokuslinsen være øverst, og fokusafstanden vil være 4 mm, hvilket betyder, at afstanden mellem dysespidsen og materialets overflade vil være 4 mm.

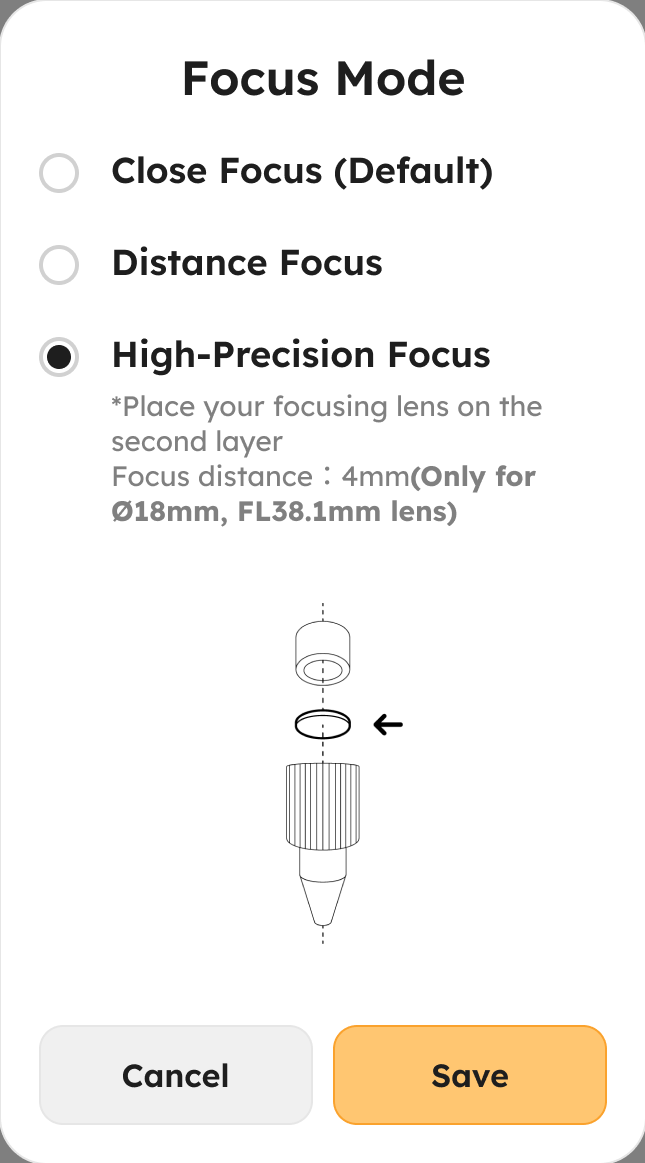

Bestem rækkefølgen for fokustilstanden

Fokustilstand: Højpræcisionsfokus

Blok

Linse

Ring

Dyse
Linsen har to sider. Den buede/konvekse side skal vende opad ved installation.

Demonstration

Trin 5

Gå til "Hardwareindstillinger" for at vælge standardfokustilstanden.
Maskine >> Hardwareindstillinger >> Næste side >> Fokustilstand >> Vælg "Tæt fokus" (Standard)
(Installationen er færdig efter dette trin.)
