#904 Homing mislykkedes

På grund af kompleksiteten af årsagen bag #904 er det vigtigt at bemærke, at læsning af denne artikel muligvis ikke giver en øjeblikkelig løsning på dit problem. Ikke desto mindre vil du ved omhyggeligt at følge nedenstående trin indsamle værdifulde oplysninger, der kan hjælpe dine forhandlere eller FLUX Support med at identificere problemet mere effektivt. Dette vil i sidste ende reducere den samlede tid, der kræves til fejlfinding.

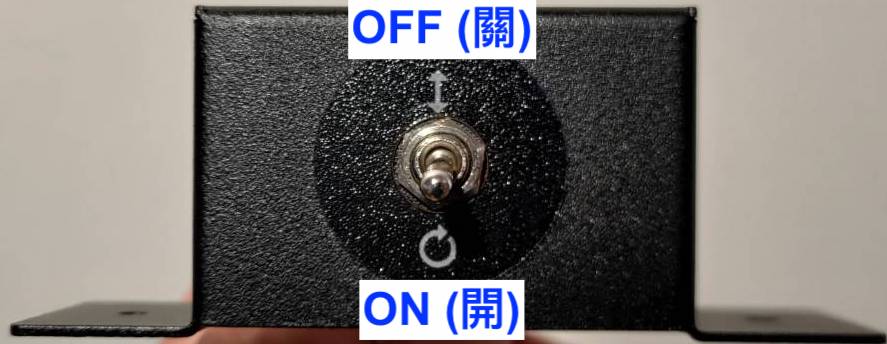

Deaktiver rotationstilstand:

Der har været tilfælde, hvor brugere glemte at slukke for rotationsenheden, hvilket resulterede i en homing-fejl.
Hvis du har brugt et rotationstilbehør, skal du slukke for det ved at ændre kontakten til ( ↕ ) position.

Trin 0 - Brug tjeklisten, mens du gennemgår trinnene:

Denne tjekliste vil blive brugt til at registrere alle dine handlinger i denne artikel.
Efter at have udfyldt tjeklisten skal du udskrive den for at gemme som PDF og sende den til din forhandler eller FLUX Support, hvis det er nødvendigt. Dette vil være nyttige oplysninger for os til at fejlfinde og indsnævre problemet.
Se venligst linket: 6-7 #904 Homing mislykkedes Checklist (Beambox Series)

Trin 1 - Kontroller, om laserhovedet sidder fysisk fast:

• Sluk for maskinen, og tag stikket ud af stikkontakten.
• Flyt manuelt laserhovedet mod alle fire hjørner.
  (*En HEXA bruges til at demonstrere opførslen i videoen.)

Bestem dit resultat og den næste handling, du skal udføre:

Trin 1.1 - Smør skinnerne:

• Se venligst instruktionerne i linket nedenfor for at smøre skinnerne.
  [5-6 Smøring]
• Efter smøring, prøv at flytte laserhovedet igen og se, om det kan bevæge sig som i trin 1.
  (*En HEXA bruges til at demonstrere opførslen i videoen.)

Bestem dit resultat og den næste handling, du skal udføre:

Trin 2 - Udeluk muligheden for firmwareproblemer:

Nogle gange kan homing-problemet skyldes, at firmwaren er installeret forkert.
Nulstilling af systemet er en enkel og hurtig måde at løse homing-problemet på.

• Først og fremmest bør du prøve at nulstille hovedkortets indstillinger.
  (Maskine > Hardwareindstillinger > Nulstil hovedkortets indstillinger)



• Derefter skal du prøve at nulstille til fabriksindstillinger. (Maskine > Nulstil til fabriksindstillinger)


• Endelig skal du opdatere til den nyeste firmware og prøve homing igen.
  (Maskine > Opdater til den nyeste firmware), eller du kan bruge Beam Studio til at opdatere. (Link)


Bestem dit resultat og den næste handling, du skal udføre:

Trin 3 - Kontrollér din maskines adfærd under homing:

Tænd venligst for maskinen, og tryk på "Vedligehold" for at starte homing, og afgør, hvilken adfærd der ligner din maskines, og tag handling i overensstemmelse hermed.

Trin 4 - Geninstaller SD-kort:

Nogle gange, hvis operativsystemet på SD-kortet er beskadiget, vil homing-problemet ikke blive løst ved at nulstille og opdatere firmwaren. Det skal geninstalleres fuldstændigt ved at reflashe SD-kortet.

• Se venligst instruktionerne i linket nedenfor for at reflashe dit SD-kort.
  [7-5 Beambox - Geninstallation af SD-kort]

Bestem dit resultat og den næste handling, du skal udføre:

Trin 5 - Udskift DriverIC:

DriverIC er en komponent på hovedkortet/motherboardet, og den bruges til at drive motoren for at få laserhovedet til at bevæge sig i forskellige retninger. I dette trin skal vi teste, om homing-problemet skyldes DriverIC.

1. Sluk for maskinen.
2. Åbn sidedækslet for at finde hovedkortet. Se venligst article hvor det er nævnt, hvordan man åbner dækslet.
3. Frakobl DriverIC'en for X-aksen. Se venligst diagrammet.
   (Sørg for at huske, hvilken IC der oprindeligt var til hvilken akse)
4. Frakobl DriverIC'en for Y-aksen. Se venligst diagrammet.
5. Byt begge DriverIC'er og sørg for, at retningen er den samme som i diagrammetmet.
6. Tænd for maskinen, og prøv homing igen.

Demonstration:

(Denne video viser, hvordan man bytter IC'erne for X-aksen og Y-aksen.)

Bestem dit resultat og den næste handling, du skal udføre:

Trin 6 - Kontrollér endestop:

En endestop bruges til at stoppe laserhovedet, når det når enden.
Homingproblemer kan skyldes, at endestoppet er defekt, hvilket vil resultere i, at laserhovedet ikke stopper eller stopper for tidligt.

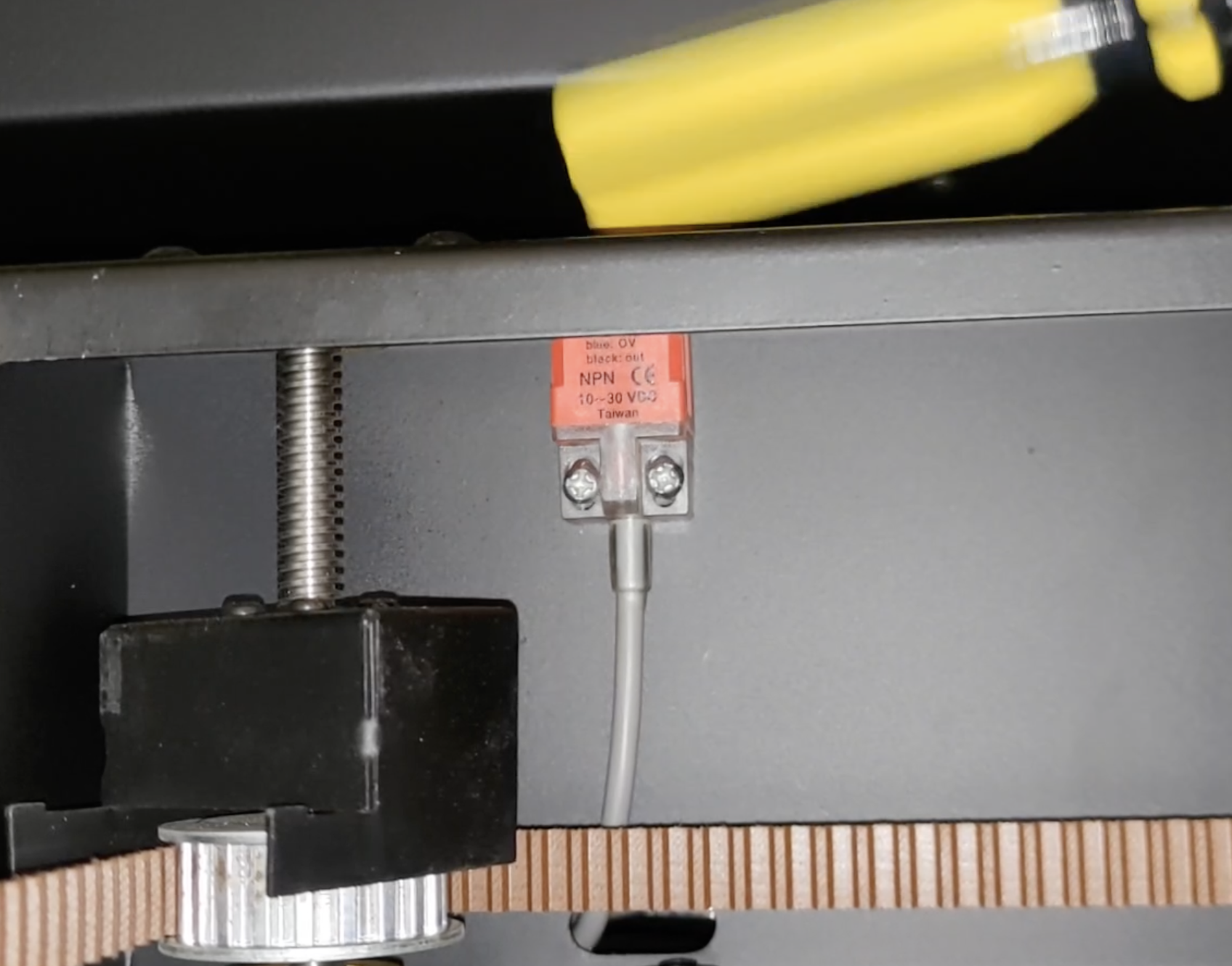

• Se venligst videoen nedenfor for at kontrollere, om dine endestopikoner reagerer korrekt, når en skruetrækker nærmer sig.
  • Metal nærmer sig = Rød LED slukket = ikon lukket
  • Metal forlader = Rød LED tændt = ikon åben


Bestem dit resultat og den næste handling, du skal udføre:

Trin 7 - Kontroller X-aksens nivellering:

• Se linket nedenfor for at se, hvordan man tester og justerer X-aksens nivellering.
  Sørg for, at remskiven/hjulet ikke sidder løst, som vist i slutningen af videoen.
  [5-29 X-aksens nivelleringsjustering]

Bestem dit resultat og den næste handling, du skal udføre:

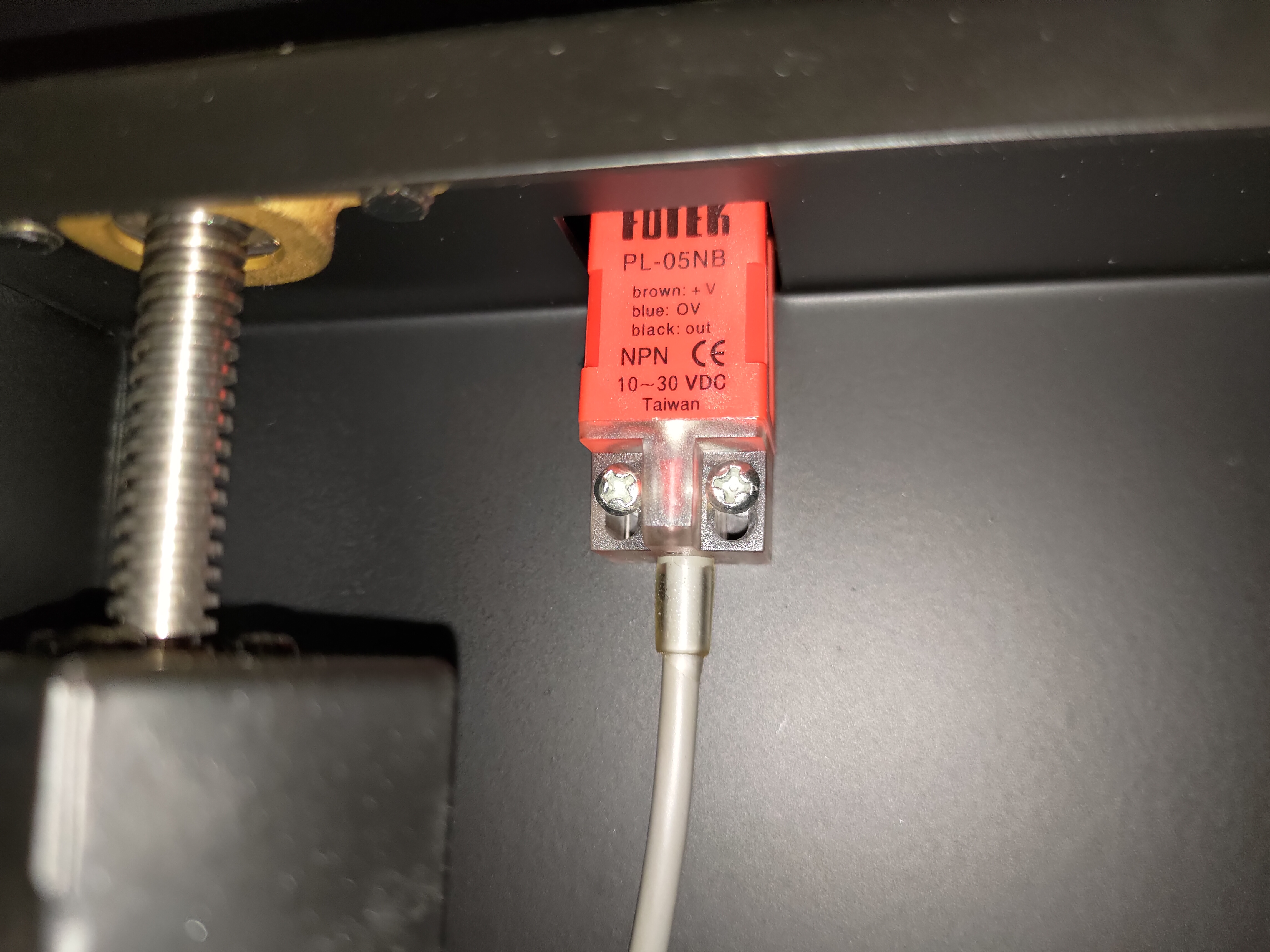

Trin 8 - Justering af Y-aksens endestop:

Endestoppens følsomhedsområde er muligvis ikke tilstrækkeligt på grund af, at positionen er for høj eller lav.

• Tag venligst først et foto for at registrere kontaktens oprindelige position.



• Løsn venligst disse to skruer lidt, skub den op, og prøv derefter homing.



• Hvis det ikke hjælper at skubbe op, så prøv at skubbe den ned og prøv homing igen.



• Hvis det ikke hjælper at skubbe ned, så prøv at flytte den til midten og prøv homing igen.


Bestem dit resultat og den næste handling, du skal udføre:

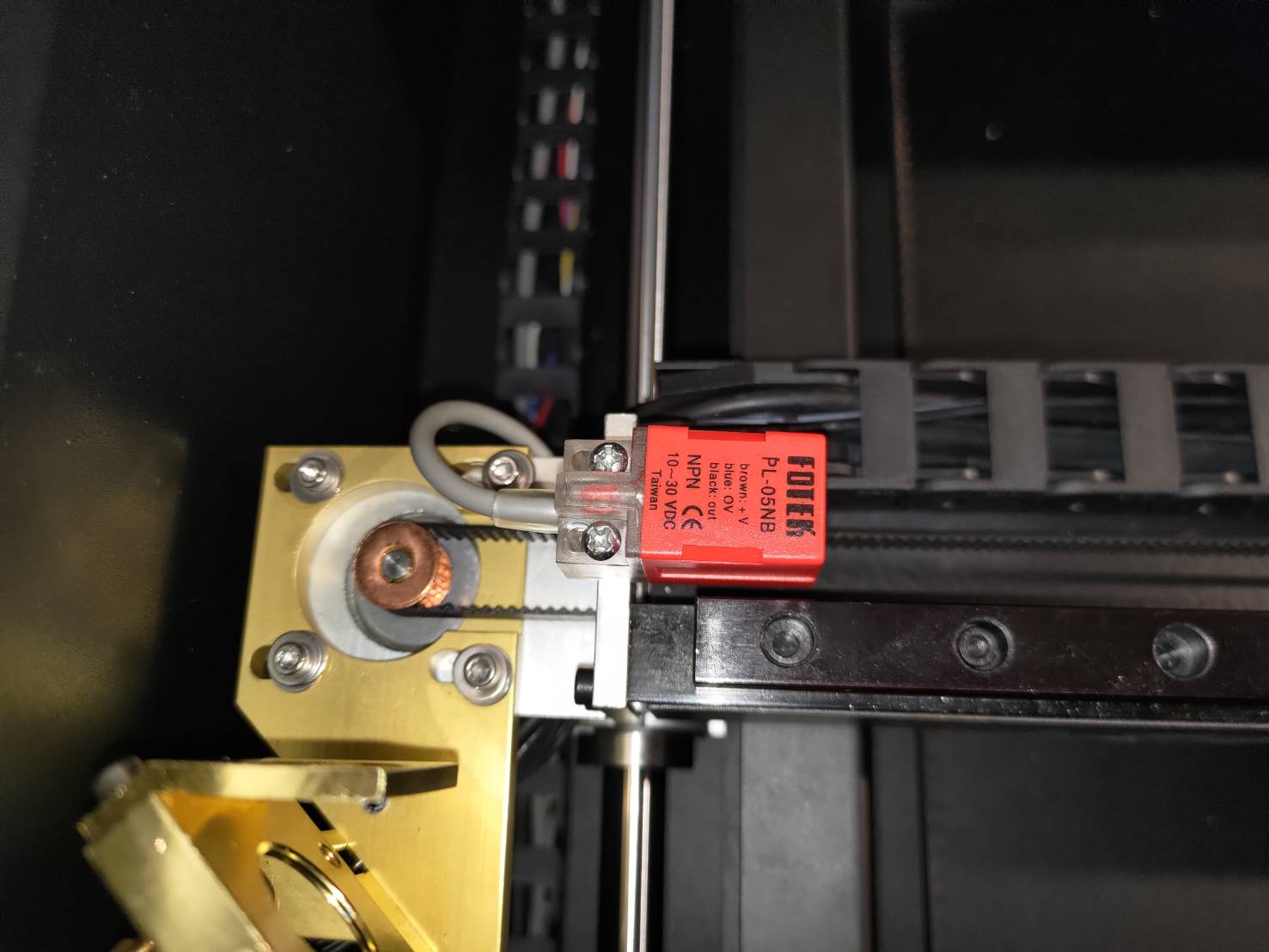

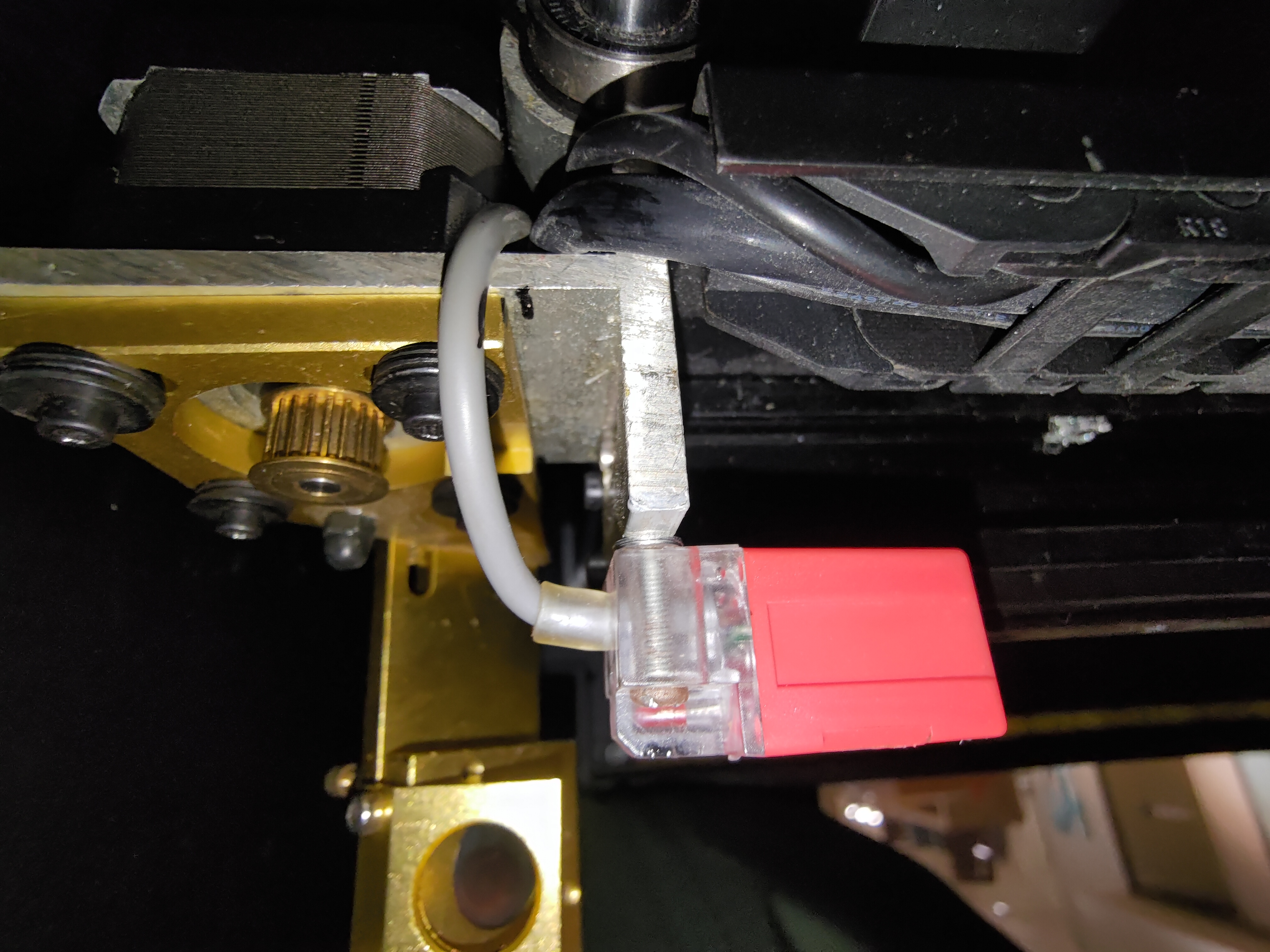

Trin 8.1 - Justering af X-aksens endestop:

• Endestopperens følsomhedsområde er muligvis ikke tilstrækkeligt på grund af den forkerte position.
  Tag venligst først et foto for at registrere kontaktens oprindelige position.

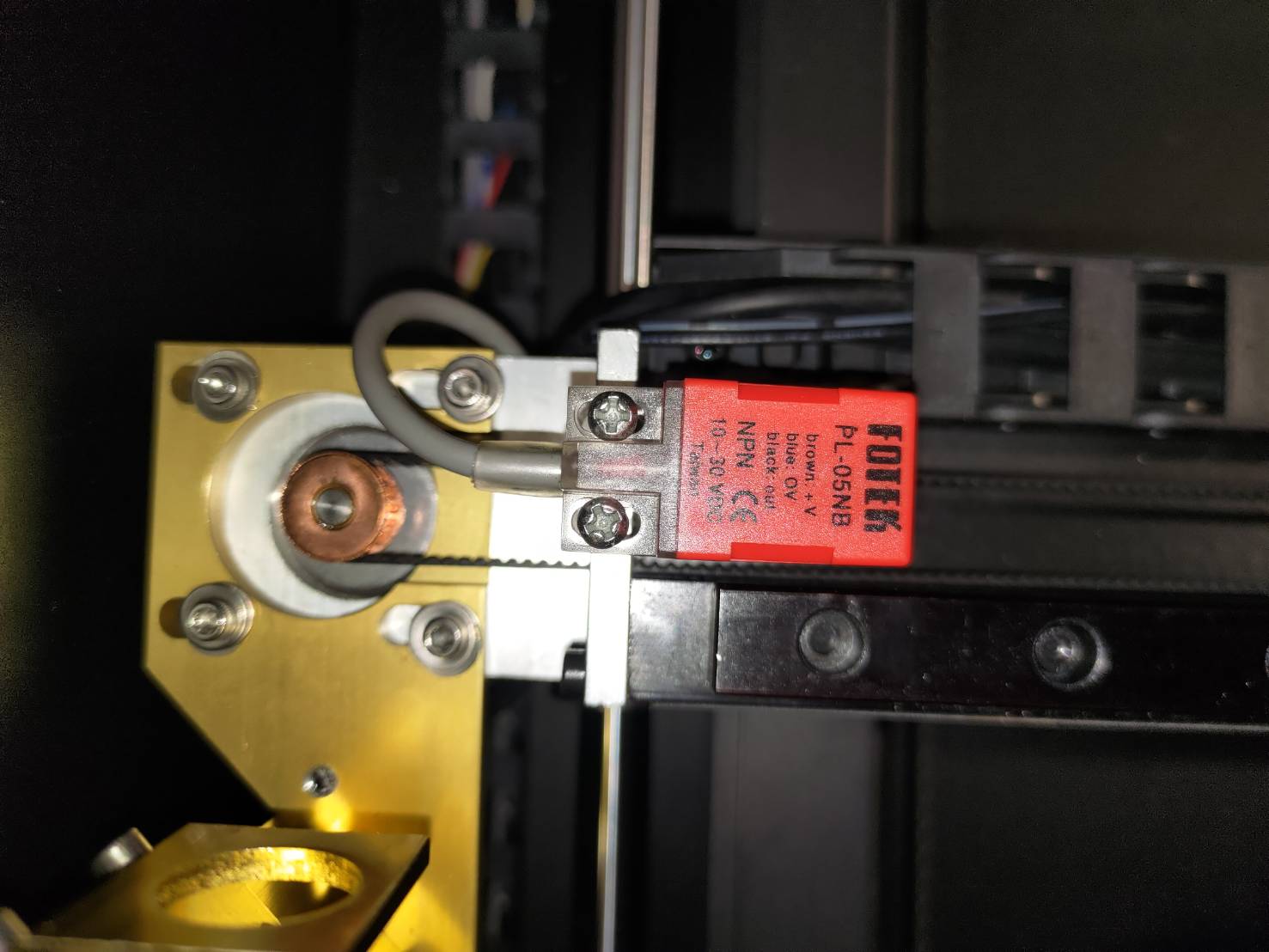

• Løsn venligst disse to skruer lidt og skub den til højre, og prøv derefter homing.



• Hvis det ikke hjælper at skubbe den til højre, så prøv at skubbe den til venstre og prøv homing igen.



• Hvis det ikke hjælper at skubbe den til højre, så prøv at flytte den til midten og prøv homing igen.

Bestem dit resultat og den næste handling, du skal udføre:

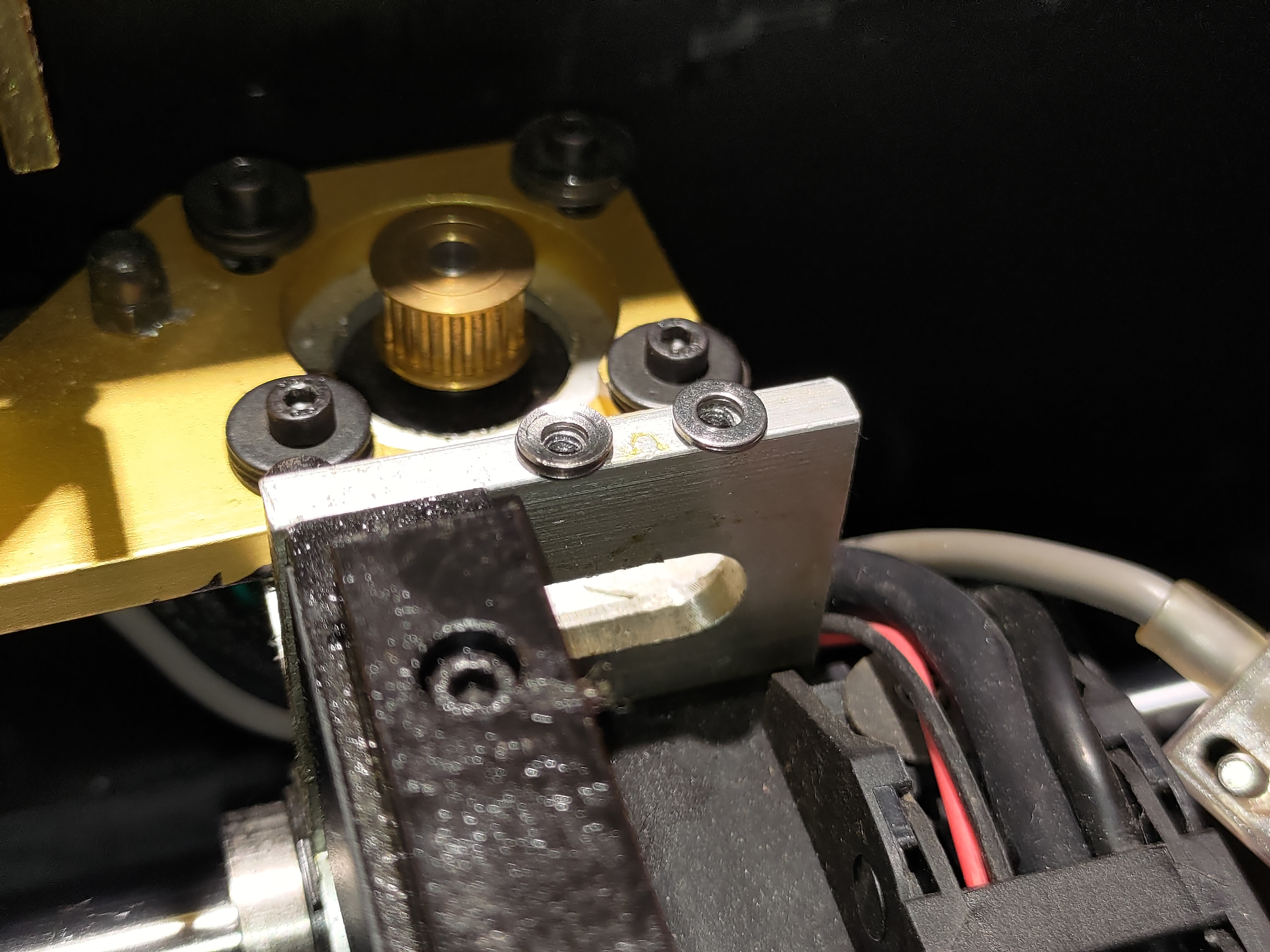

Trin 8.2 - Tilføj afstandsstykker/skiver under X-aksens endestop:

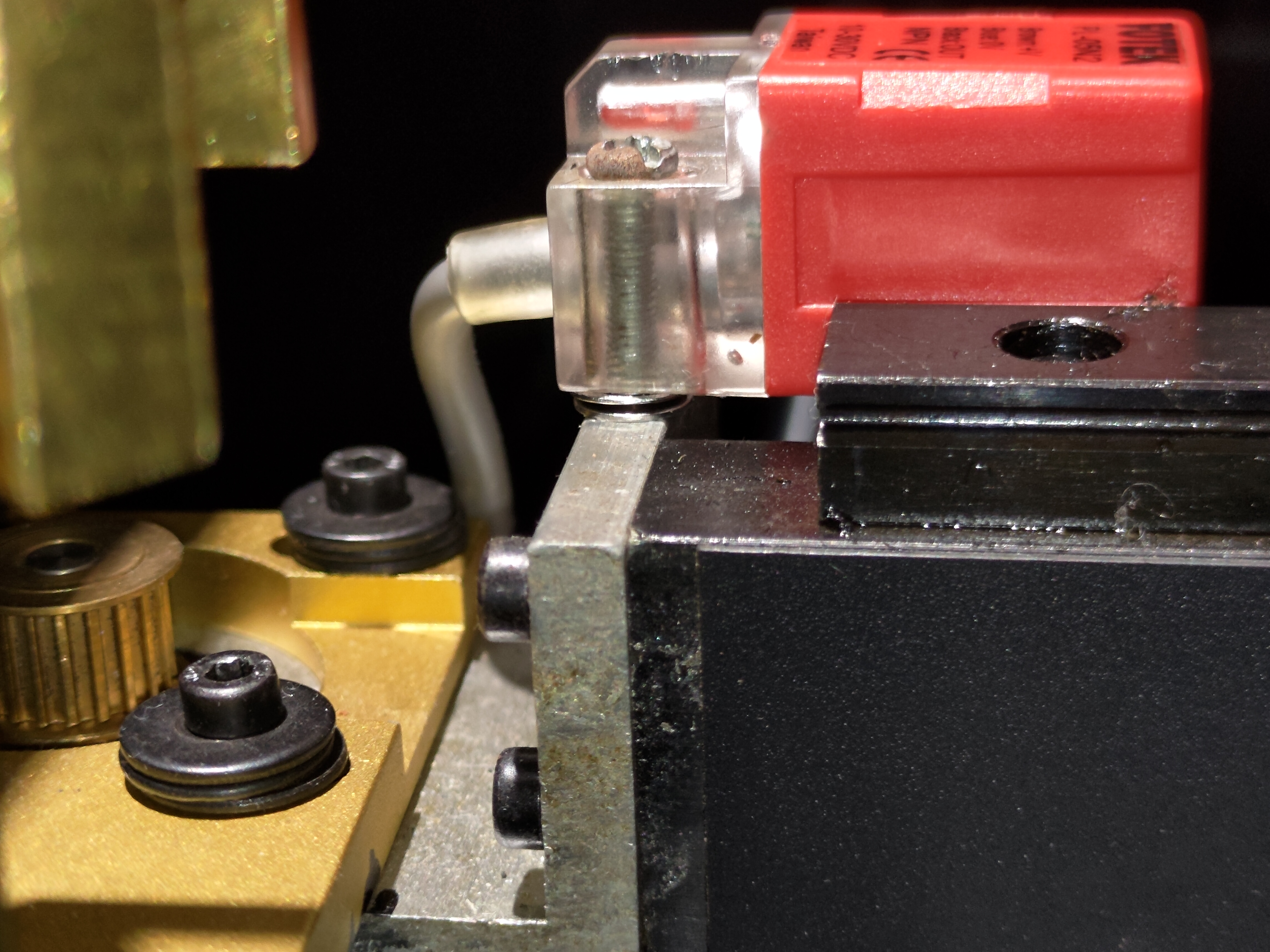

Endestopperens følsomhedsområde er muligvis ikke tilstrækkeligt på grund af, at positionen er for lav.

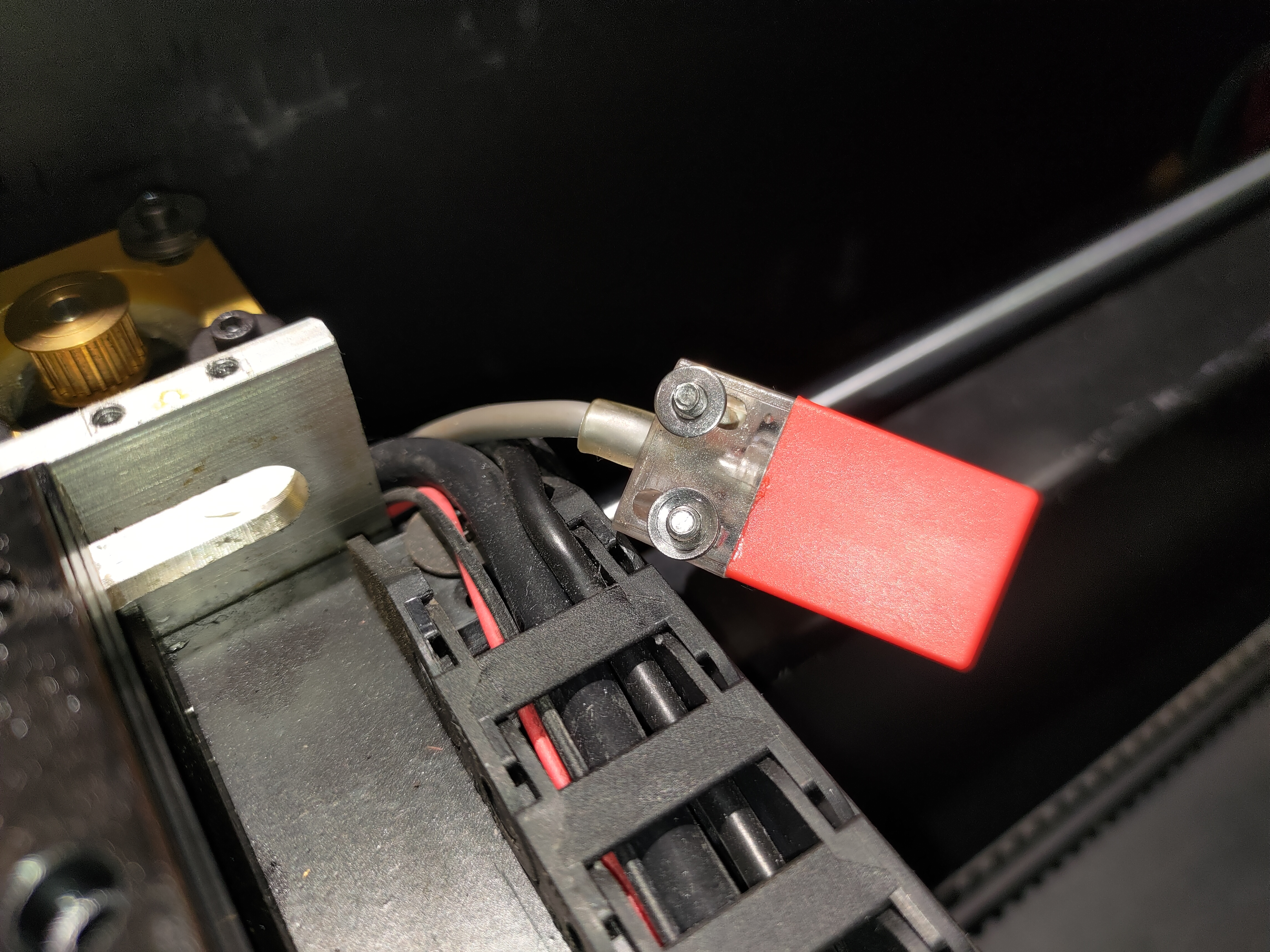

• Fjern endestopperen, og tilføj et eller to afstandsstykker/skiver på hver skrue for at hæve endestopperen.

• Prøv homing igen for at se, om dette virker.

Bestem dit resultat og den næste handling, du skal udføre:

Trin 9 - Rapportér til den lokale forhandler eller FLUX Support:

• Følg venligst instruktionerne i linket nedenfor for at rapportere et problem korrekt til din lokale forhandler eller FLUX-support. [Kontakt kundeservice]
• Sørg for, at du har gennemført tjeklisten og gemt det som en PDF-fil, så du kan dele dine handlinger.

*De indsamlede oplysninger, såsom fotos eller videoer, der viser problemet med din maskine i denne artikel, vil være nødvendige at dele med forhandleren eller FLUX Support.
