(Aktivér venligst engelske undertekster på YouTube)
Du kan se beamo-videoen for den ældre version af Beambox for at udskifte laserrøret med det ældre beslag.

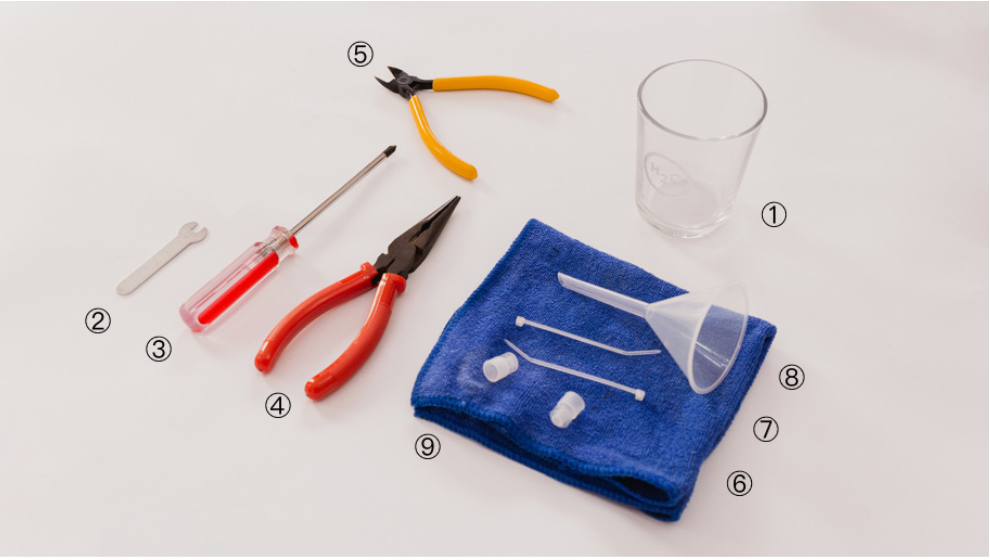

Værktøjer
Tilbehørskasse:
① lille skruenøgle
② tragt
Laserrørskasse:
⑥ kabelbindere
⑧ prop til laserrørsslange
Medbring selv:
③ stjerneskruetrækker
④ spidstang
⑤ bidetang
⑨ håndklæde
⑩ vandbeholder
Afbryd venligst strømmen før betjening.

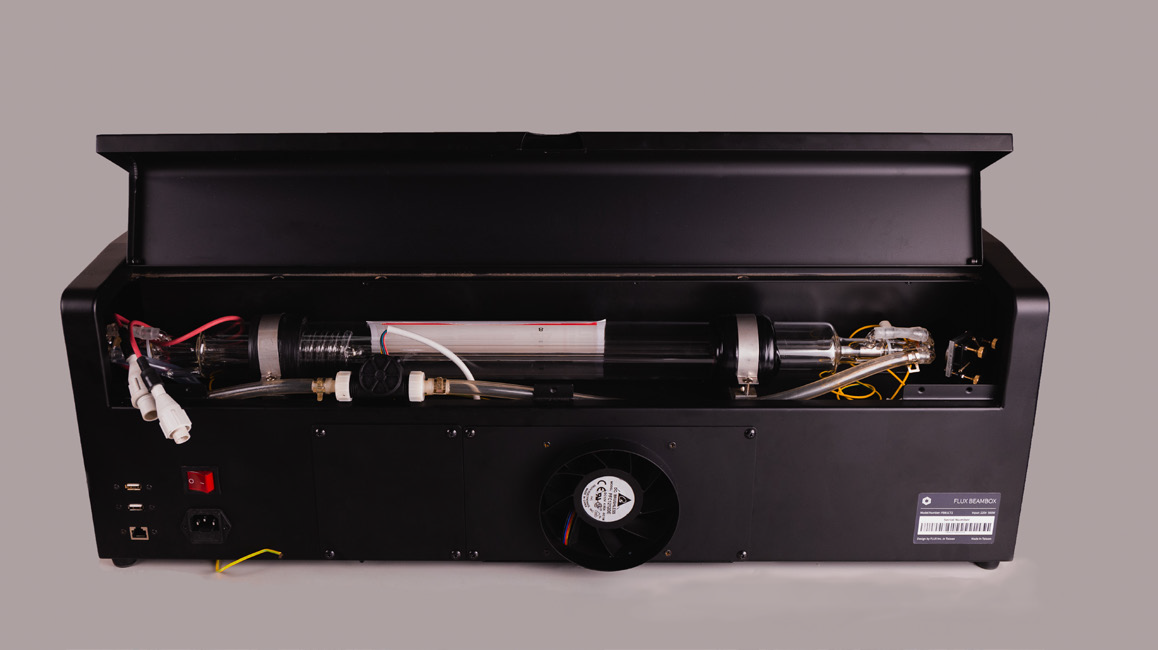

1. Fjern skruen inde i håndtaget på bagpanelet, og åbn derefter låget.

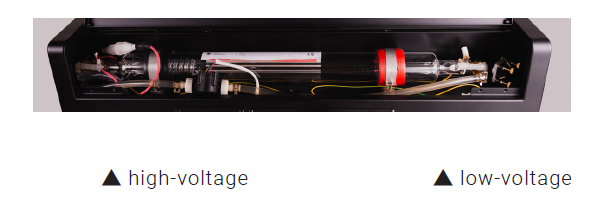

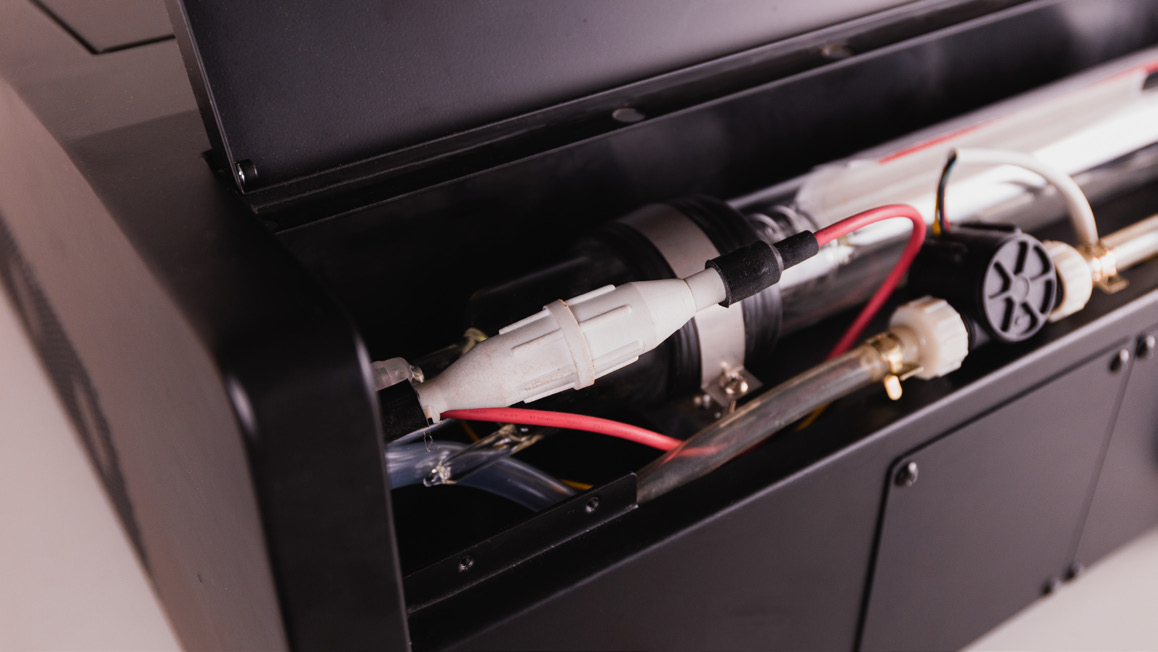

Et laserrør har to ender. Den med den røde ledning, som er tættest på touchskærmen, kaldes højspændingssiden. Den anden ende ved siden af det første spejl kaldes lavspændingssiden.

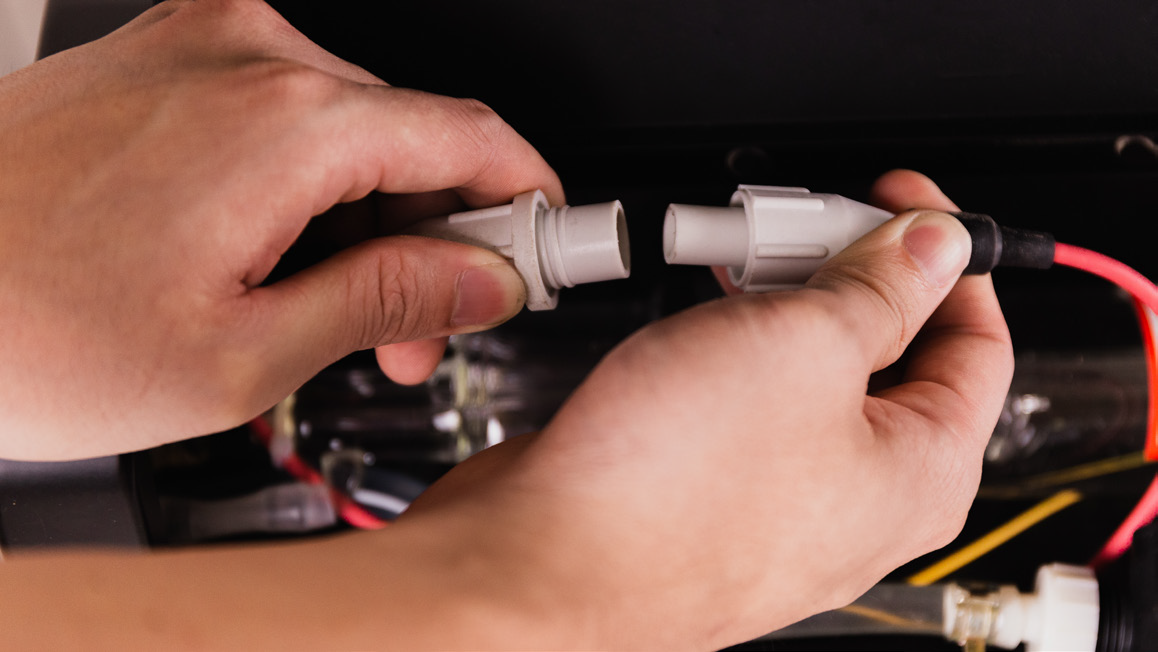

2. Find det hvide stik på højspændingssiden. Drej stikket op og frakobl det.

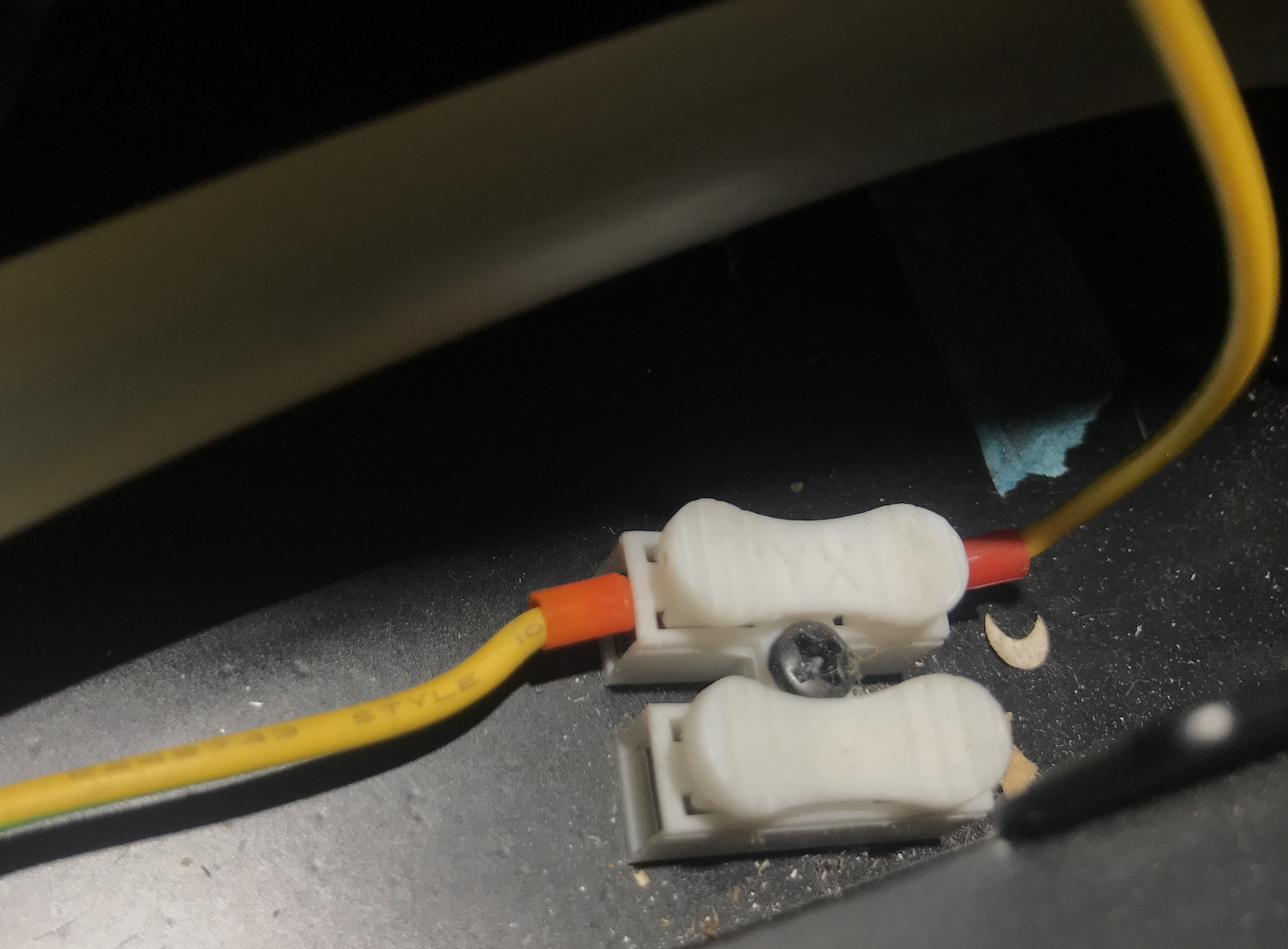

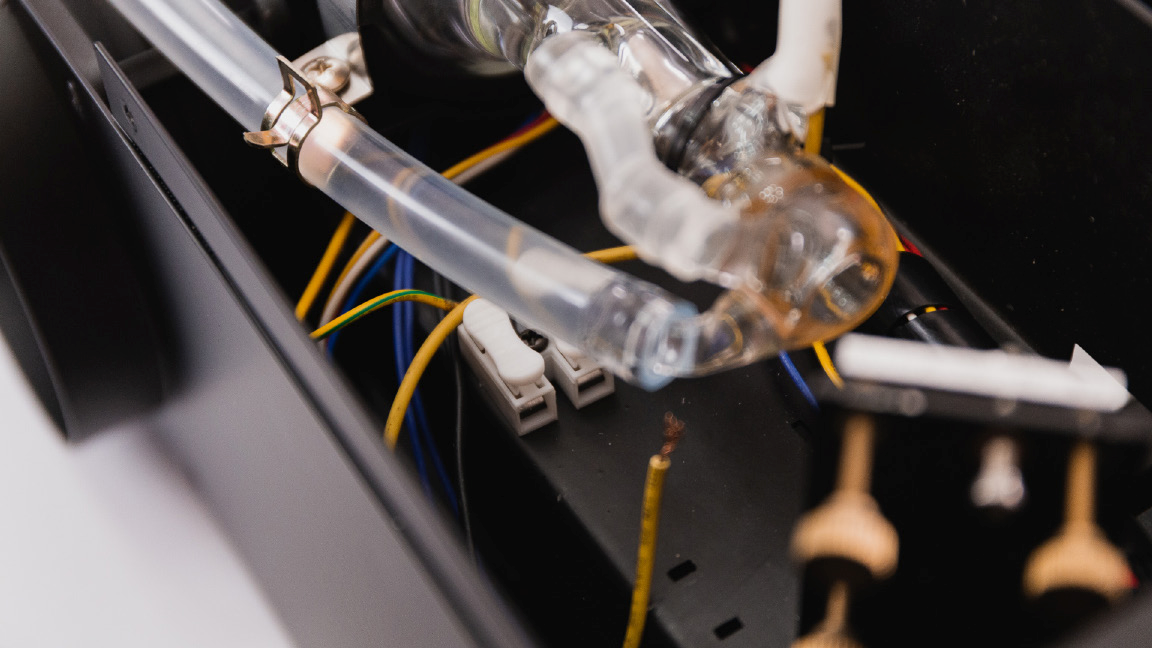

3. Find den hvide terminal nær lavspændingssiden.

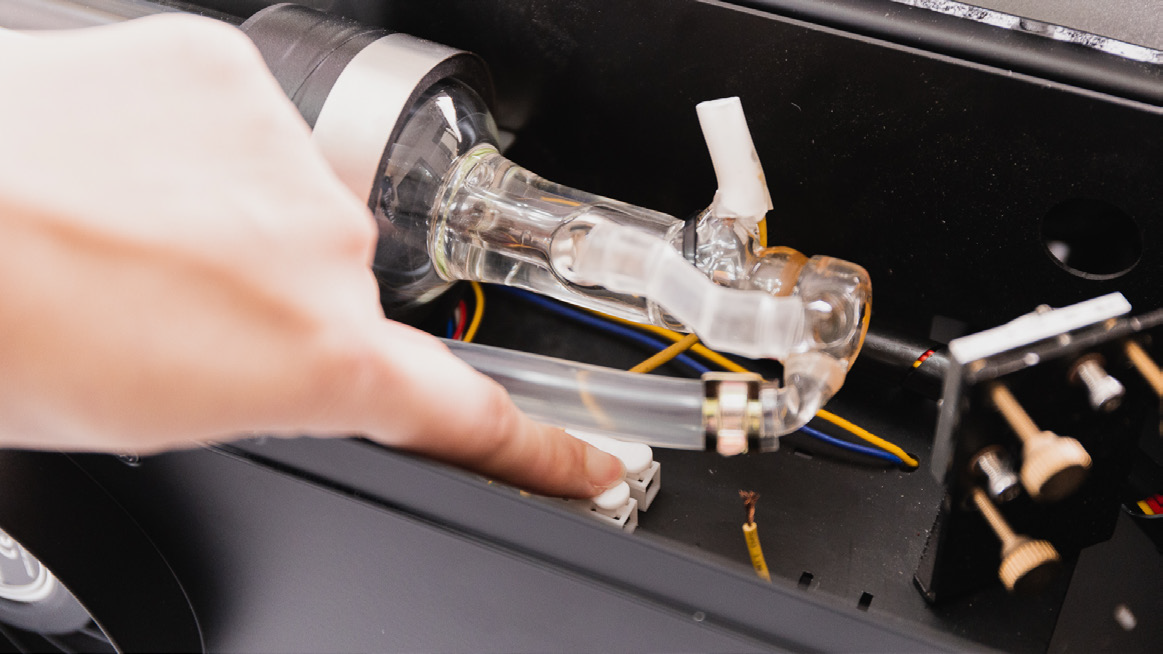

Tryk på knappen på den hvide terminal for at frigøre og fjerne kablet, der er tilsluttet lavspændingen.

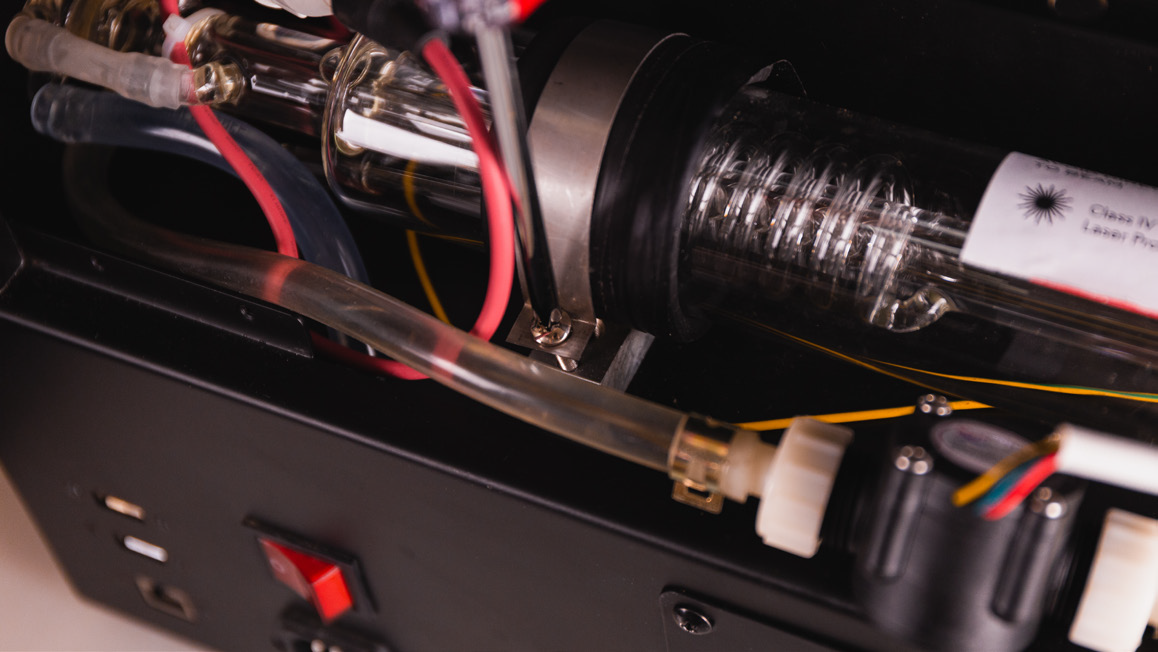

4. Fjern skruerne fra laserrørsholderen på begge sider.
5. Flyt slangeklemmen væk fra laserrøret med en tang. Tag laserrøret ud af chassiset, og placer lavspændingssiden over en beholder. Frakobl slangen fra røret, og tøm vandet ud. Luk slangen med en prop, når du er færdig.

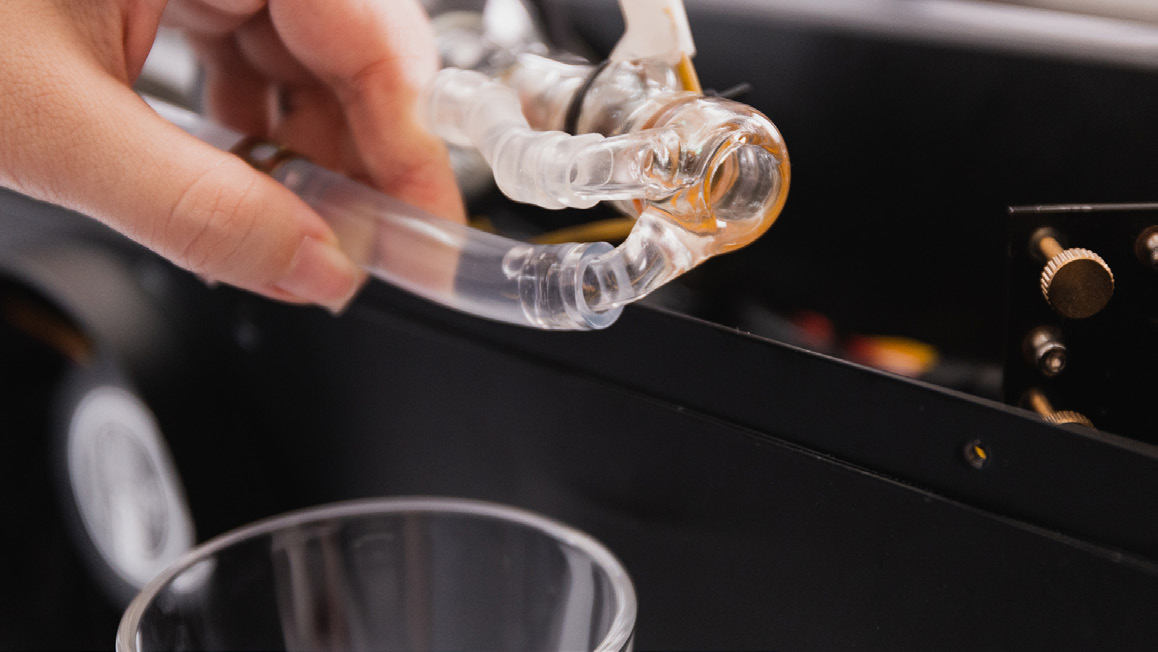

▲ Placer lavspændingsenden over en beholder.

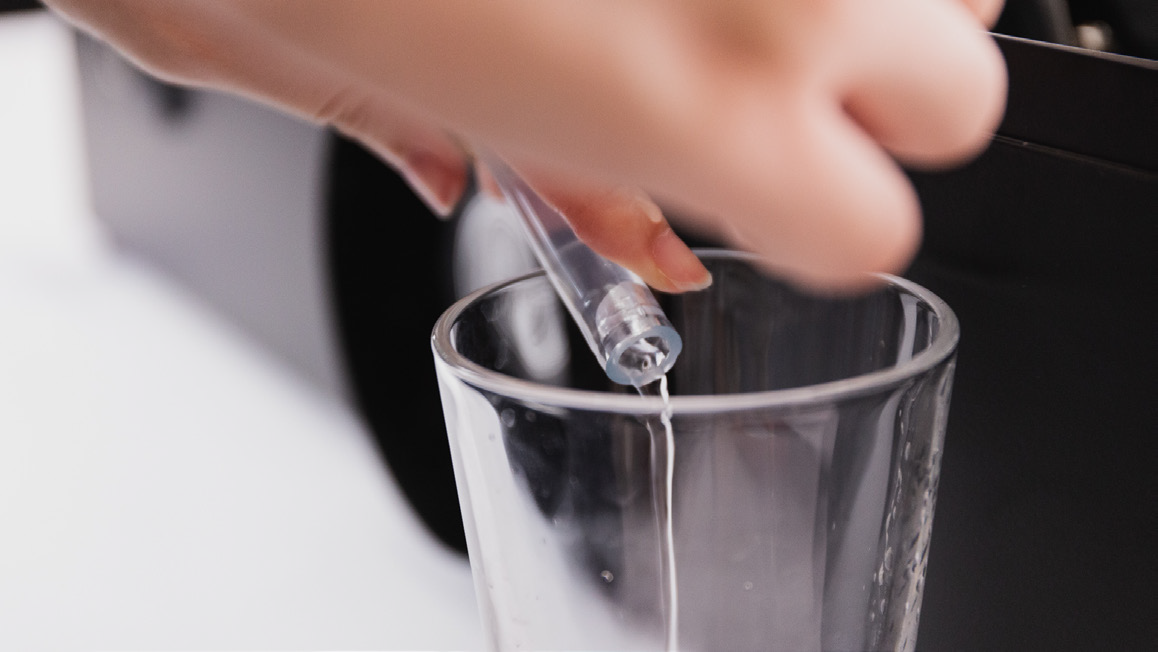

▲ Træk slangen af og tøm røret
6. Placer et håndklæde under højspændingssiden. Klip kabelbinderen for enden af slangen over med en bidetang eller en saks. Træk slangen af, så røret er helt frakoblet og kan fjernes fuldstændigt.

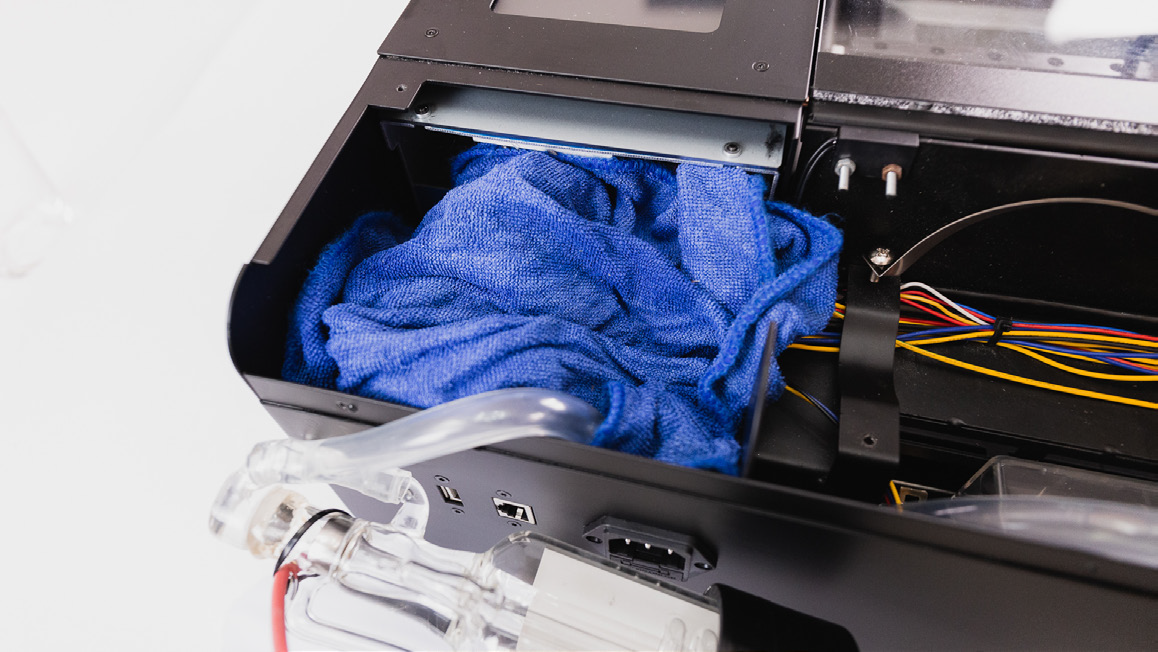

▲ Placer et stykke stof under højspændingssiden.

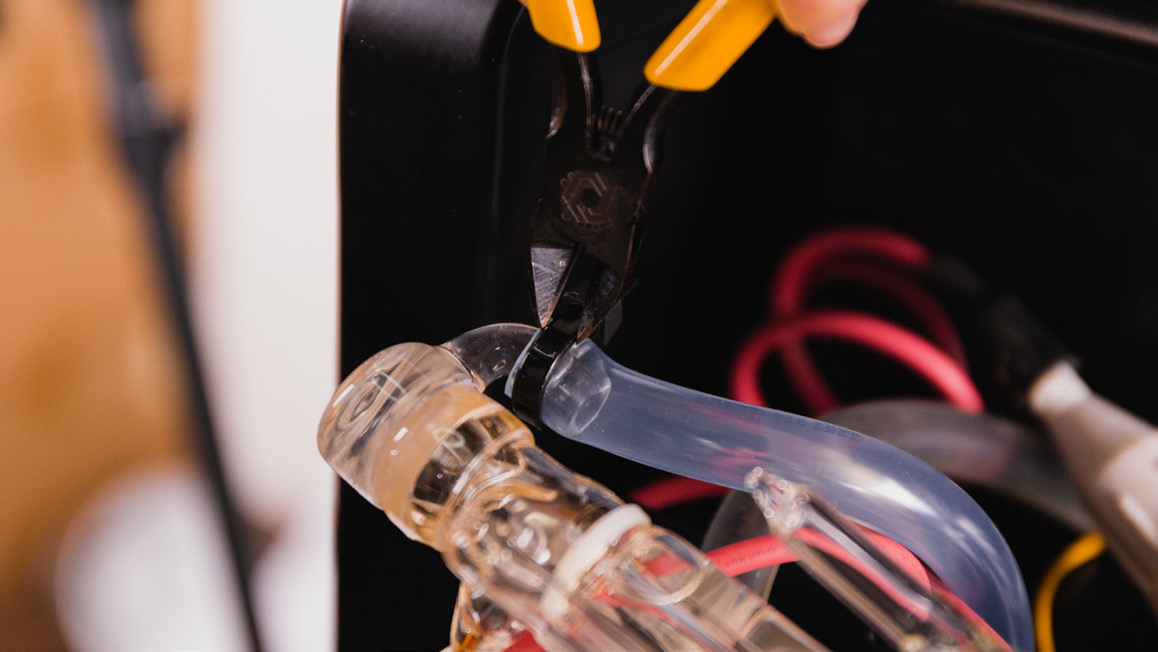

▲ Klip kabelbinderen for enden af slangen over.

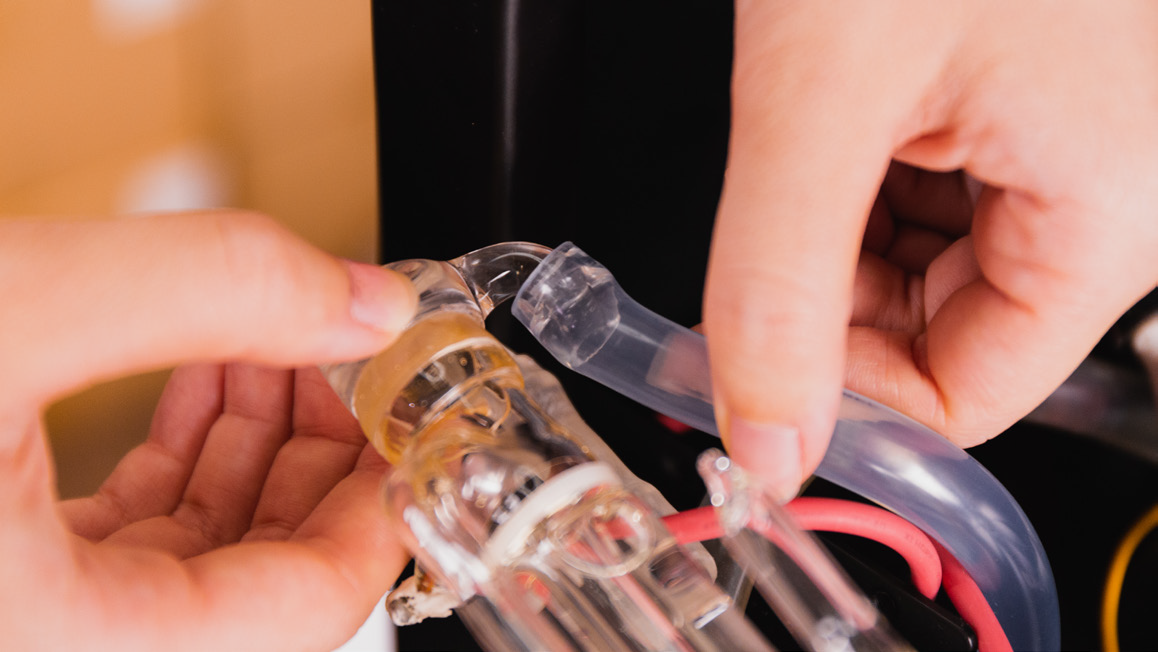

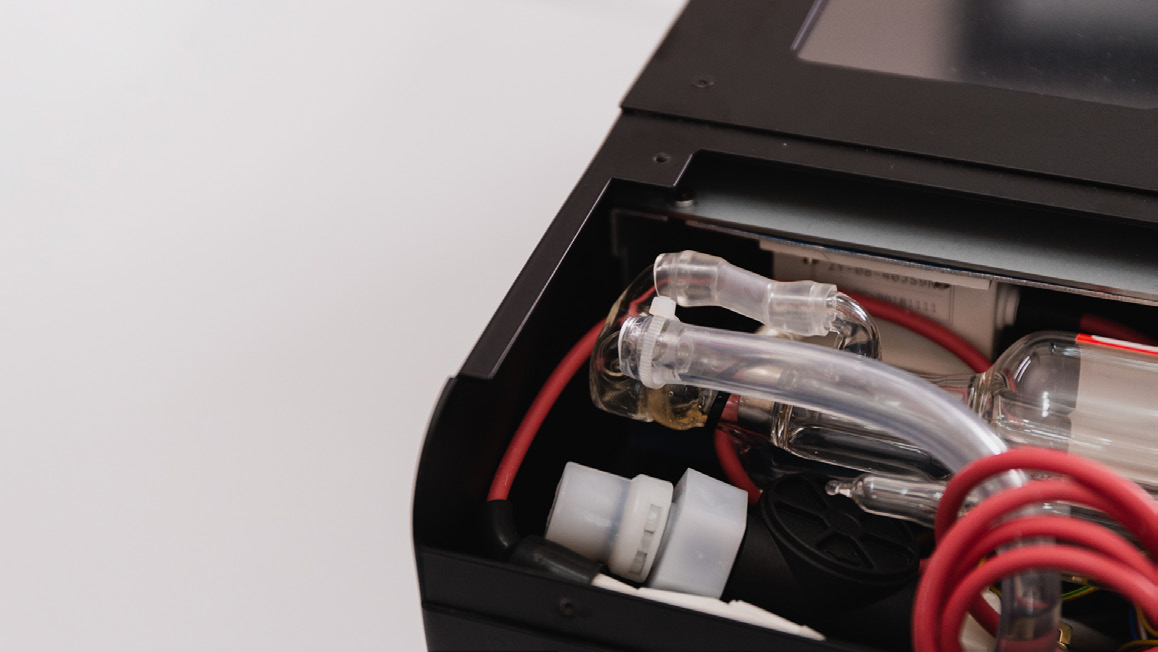

▲ Træk slangen af og luk enden
Undgå at spilde vand i maskinen. Hvis det sker, skal du tørre fugten væk og vente, til maskinen er helt tør.

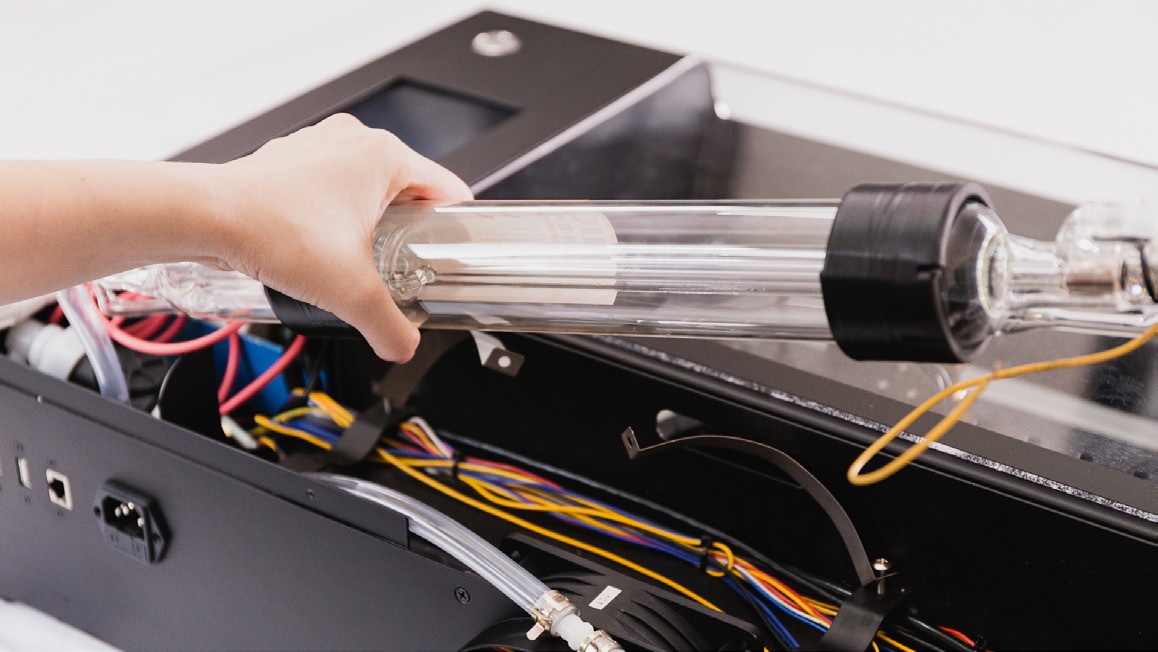

▲ Laserrøret kan nu fjernes helt
7. Placer det nye laserrør og tilslut slangerne i begge ender. Fastgør højspændingsenden med en kabelbinder og klem den anden ende med den originale metalslangeklemme.
▲ Placer det nye laserrør og tilslut slangerne

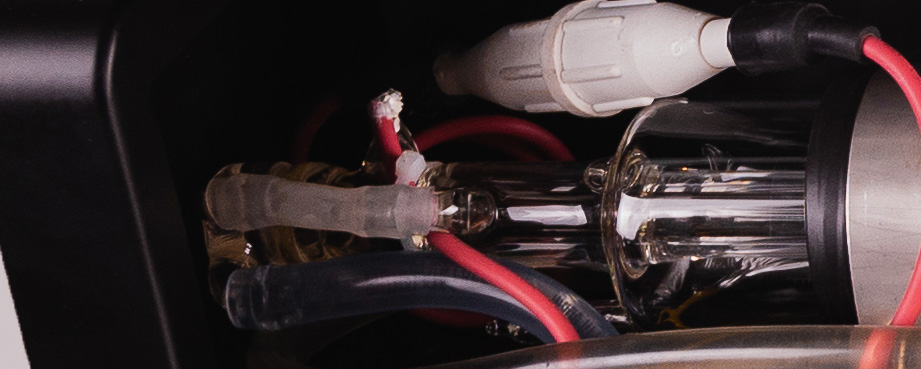

▲ Fastgør højspændingsenden med en kabelbinder

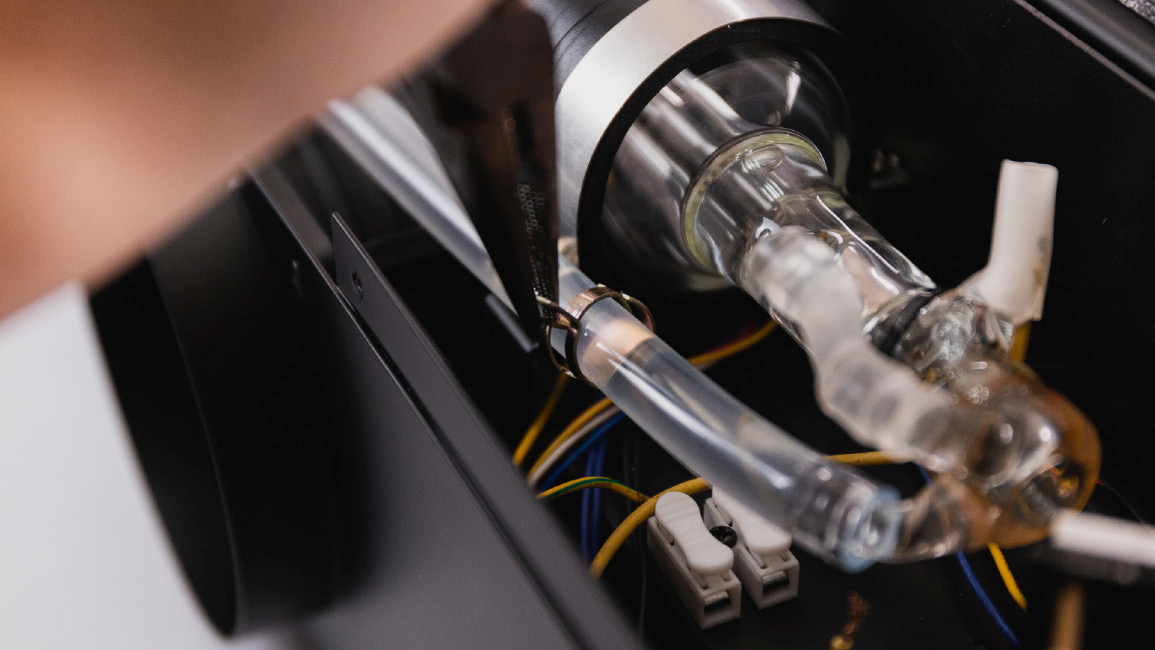

▲ Klem lavspændingsenden med den originale metalslangeklemme.
Løsn metalspændebåndet langsomt for at undgå at beskadige røret med den tilbagespringende kraft.
▲ De 2 gule kabler skal være på samme side
8. Tilslut det hvide stik på højspændingssiden igen. Sæt ledningen i terminalen på lavspændingssiden, og sørg for, at ledningen sidder godt fast og ikke falder ud. Kontroller, om ledningen er fastspændt i terminalen.
▲ Tilslut det hvide stik på højspændingssiden igen.
▲ Kontroller, om ledningen sidder godt fast i terminalen
9. Placer laserrøret i chassiset. Sørg for, at mellemrummet er bredere end en finger i begge ender af røret. Terminalen på laserrøret, som er forbundet med den tykke røde ledning, skal pege opad. Monter skruerne til rørholderklemmen, og sørg for, at røret er fastgjort sikkert.
Sørg for, at terminalen på det røde kabel peger opad og ikke i en anden vinkel. Lad ikke rørets ende berøre eller komme tæt på chassisets side. Forkert placering af røret kan forårsage spændingslækage.
10. Kontroller hele installationen, og maskinen er klar til at starte.
Rør ikke ved området nær rørets højspændingsside for at undgå elektrisk stød.
11. Tryk på "Vedligeholdelse", og laserhovedet vil gå til udgangspositionen. Tryk på "Pumpe", og kølevandet vil blive pumpet ind i laserrøret.
Pas på ikke at trykke på "Laser". Placer ikke en finger nær laserudgangen.

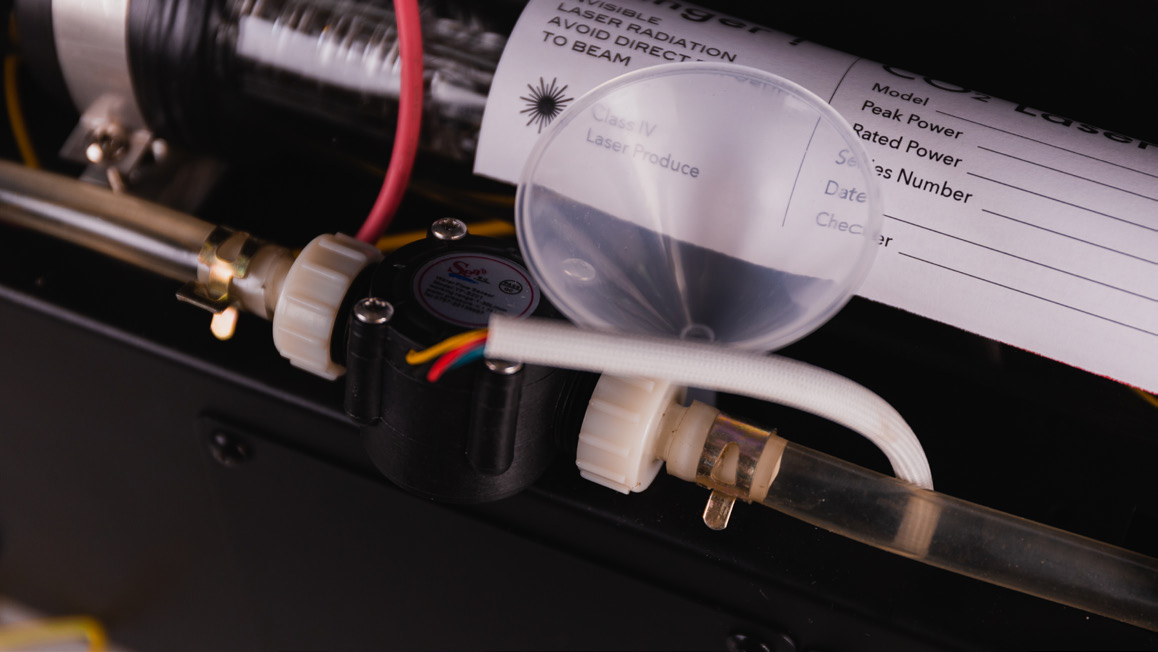

12. Afbryd strømmen og åbn låget til vandtanken. Fyld tanken ved hjælp af en tragt og luk den igen.
Hold nøje øje med vandstanden for at undgå overløb. Destilleret vand anbefales.

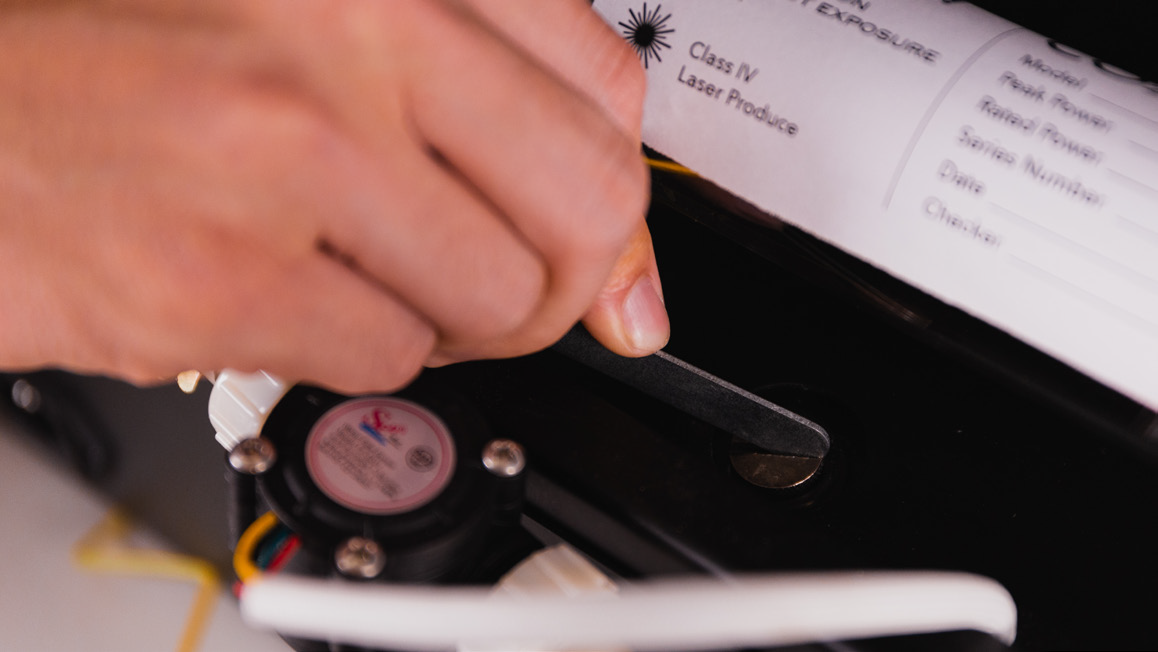

▲ Brug en mønt eller den lille skruenøgle til at åbne tanken.
13. Gentag trin ⓫ ⓬, indtil niveauet i tanken ikke længere falder. Derefter er udskiftningen fuldført.
