Hvis den optiske sti er fejljusteret, skal den optiske sti genjusteres.
Tegn på fejljusteret optisk sti:
1. graverede mønstre vil være dybere til lysere i en bestemt retning
2. snitfladen er ikke lodret efter skæring.

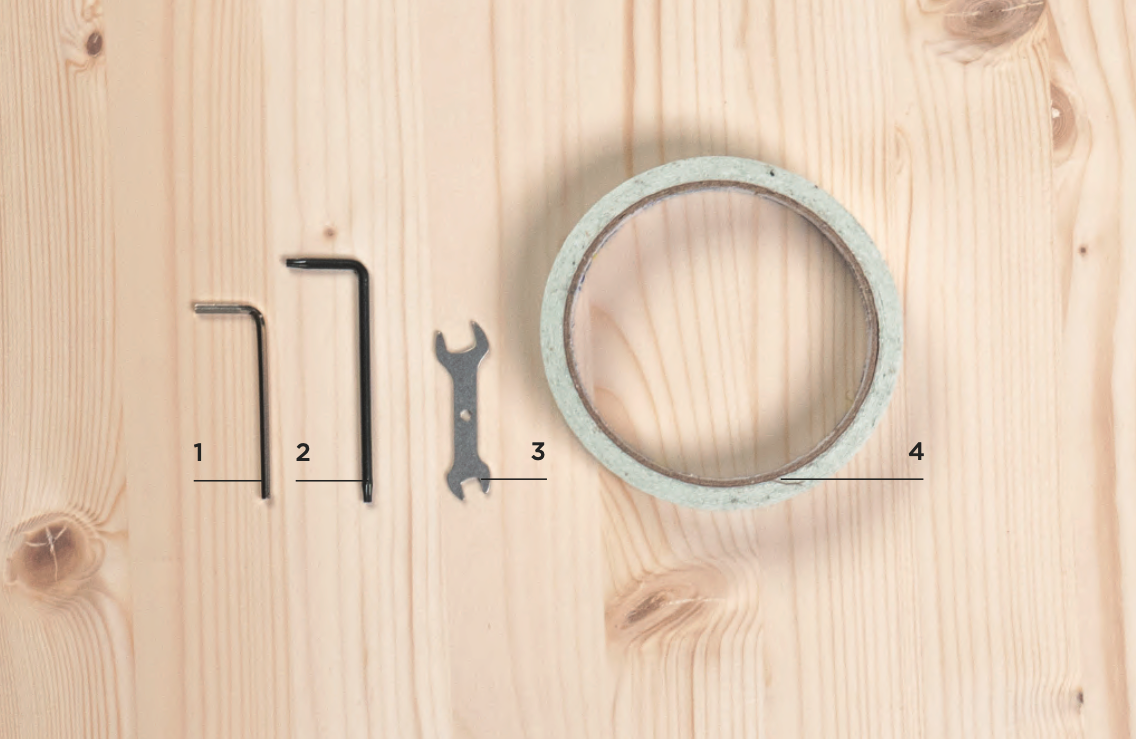

Forberedelsesartikler:
Inkluderet i tilbehørskassen:
1 | 2,5 mm unbrakonøgle
2 | Torx-skruetrækker
3 | Dobbelthovedskruenøgle
4 | Dobbeltklæbende tape
Justeringsvejledning:

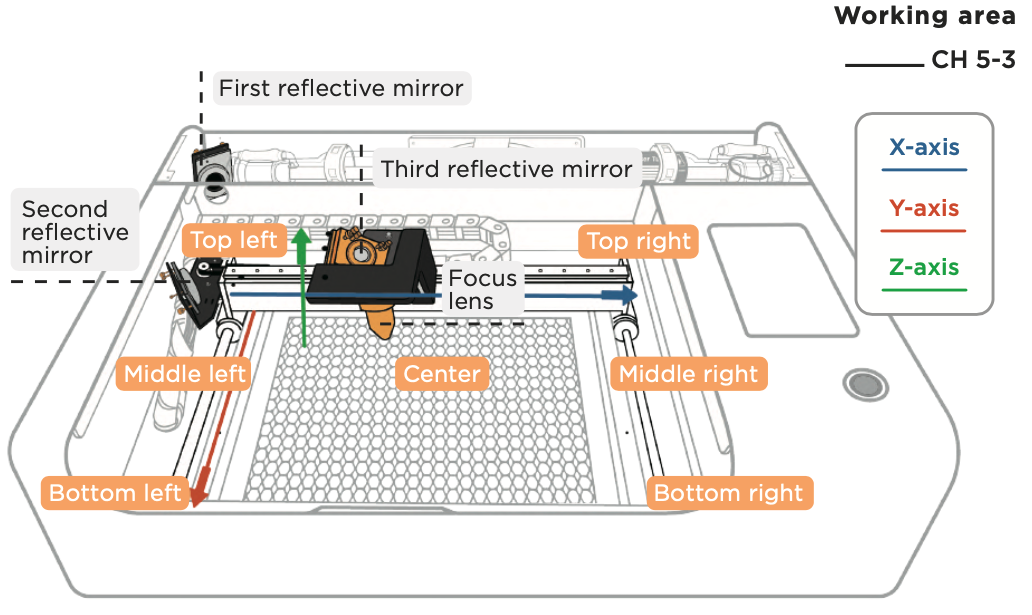

1. Y-akseretningen er relateret til det første refleksionsspejl. Efter at det første refleksionsspejl er korrekt justeret, skal laserpunktet, der opnås i nederste venstre position, falde sammen med det, der opnås i øverste venstre position. Når du justerer det første refleksionsspejl, skal du sætte den dobbeltklæbende tape på det andet refleksionsspejl.
2. X-akseretningen er relateret til det andet refleksionsspejl. Efter at det andet refleksionsspejl er justeret, skal laserpunktet, der opnås i midterste højre position, falde sammen med det, der opnås i midterste venstre position. Når du justerer det andet refleksionsspejl, skal du sætte den dobbeltklæbende tape på det tredje refleksionsspejl.
3. Z-akseretningen er relateret til det tredje refleksionsspejl. Efter at det tredje refleksionsspejl er justeret, skal laserpunktet være centreret i laserudgangen. Når du justerer det tredje refleksionsspejl, skal du sætte den dobbeltklæbende tape på laserudgangen.
1. Undlad at åbne dækslet, når laserpulsering er i gang, da laseren ellers ikke vil udsende lys på grund af beskyttelsesmekanismen.
2. Når du justerer den optiske sti, kan "Power" indstilles til x0,50 på "MAINTAIN"-siden for at undgå, at laserpunktet bliver for stort til præcist at bedømme laserpunktets forskydningsretning. Når justeringen er afsluttet, skal "Power" gendannes til den oprindelige strømindstilling på x1,00 for at undgå utilstrækkelig strøm under brug.
3. Hvis der er en unormal knaselyd, når laserpulsen startes, skal du straks afbryde strømmen og stoppe med at bruge den. 【Fejlfinding】 Ingen laserstråleoutput.
4. Brug venligst Torx-skruetrækkeren til at fjerne de 6 skruer på bagdækslet, og fjern derefter bagdækslet.
5. Da der er gevindlåse på møtrikkerne på det første og andet refleksionsspejl, der fastholder spejljusteringsskruerne, anbefales det at dryppe en lille mængde alkohol på disse møtrikker for at blødgøre gevindlåsene, før møtrikkerne drejes.
Videovejledning
Justeringstrin:
Laserrør

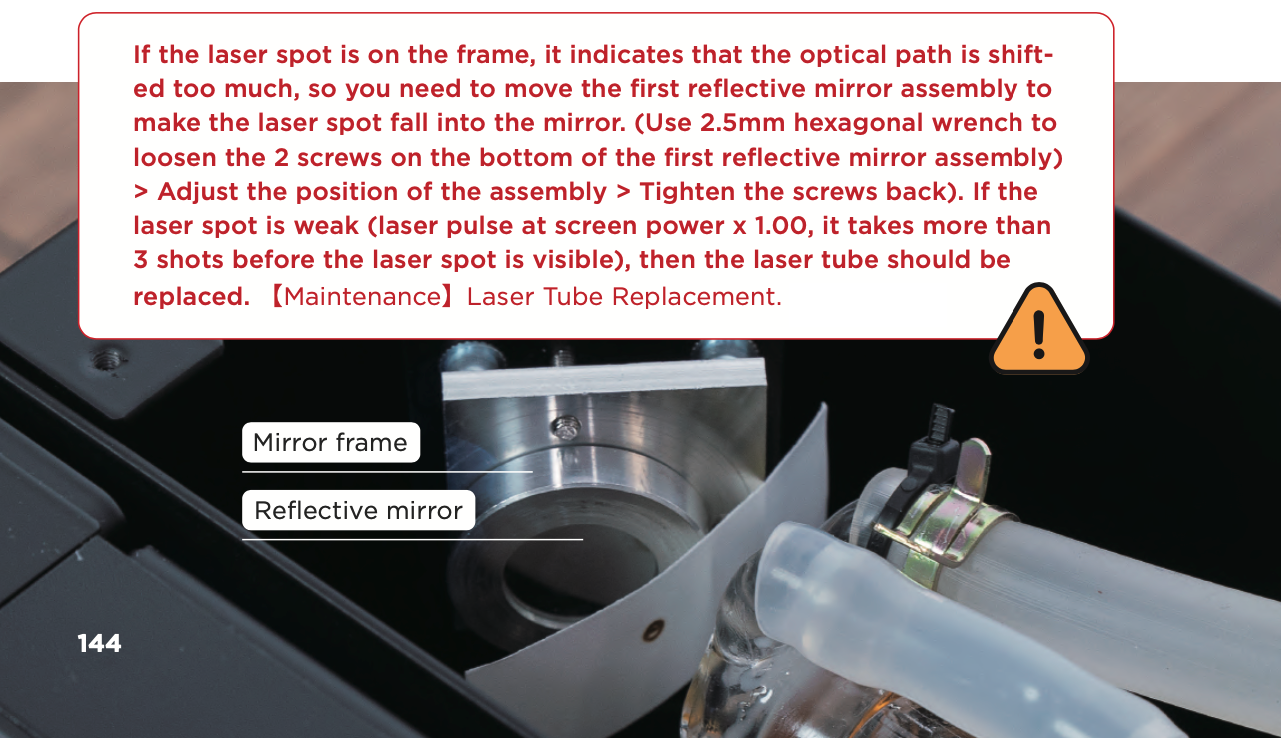

Mål: For at bekræfte at laserpunktet er på det første reflekterende spejl.
Metode:

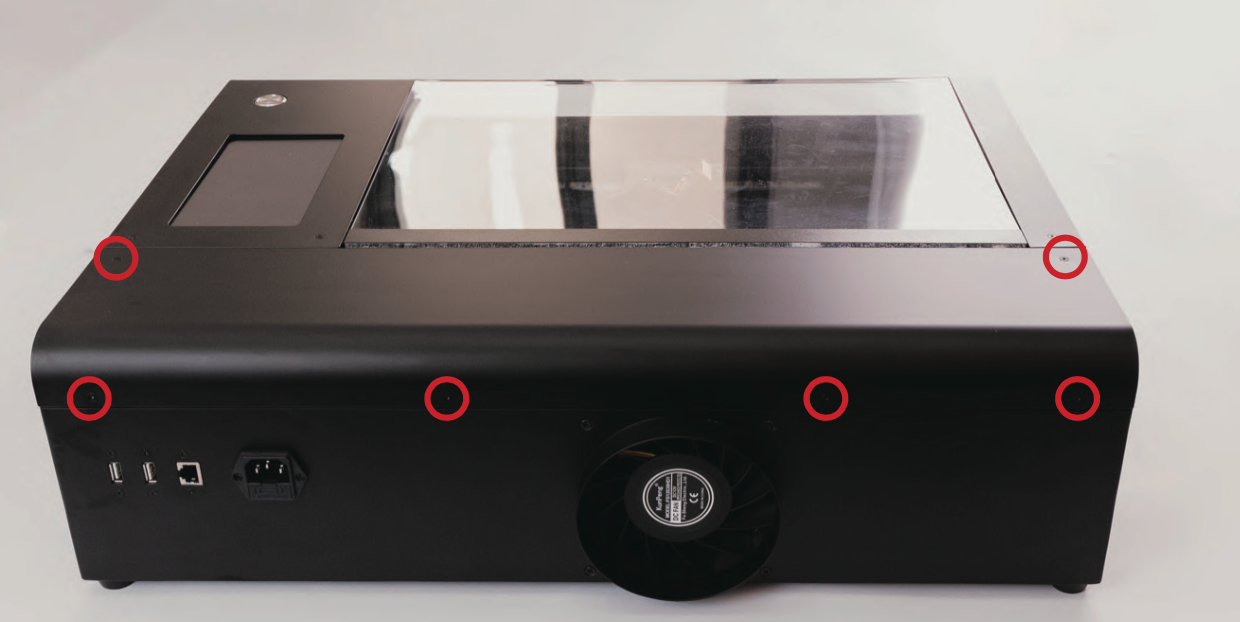

1. Fjern bagdækslet: Brug venligst en Torx-skruetrækker til at fjerne de 6 skruer på bagdækslet, og fjern derefter bagdækslet.
2. Sæt tapen på: Tag et stykke dobbeltklæbende tape og sæt det på den runde metalramme på det første reflekterende spejl.
3. Få laserpunktet på det første reflekterende spejl: Luk døren > Klik på "VEDLIGEHOLD" på skærmen > Klik på "Laserpuls" > Åbn døren > Sørg for, at laserpunktet er inden for spejlet og undgå rammen på spejlet.
Første reflekterende spejl
Mål: At få det nederste venstre punkt til at falde sammen med det øverste venstre punkt.
Metode:
1. Frigør motorerne og sæt tapen på: Klik på maskinens "VEDLIGEHOLD" for at afslutte homing > Klik på "Motorer" > Tag et stykke dobbeltklæbende tape og sæt det på metalrammen af det andet refleksionsspejl.
2. Find det øverste venstre laserpunkt: Flyt laserhovedet manuelt til øverste venstre > Luk døren > Klik på "Laser Puls" > Åbn døren > Bekræft laserpunktets position. Du skal observere, hvordan det næste (nederste venstre) laserpunkt bevæger sig.

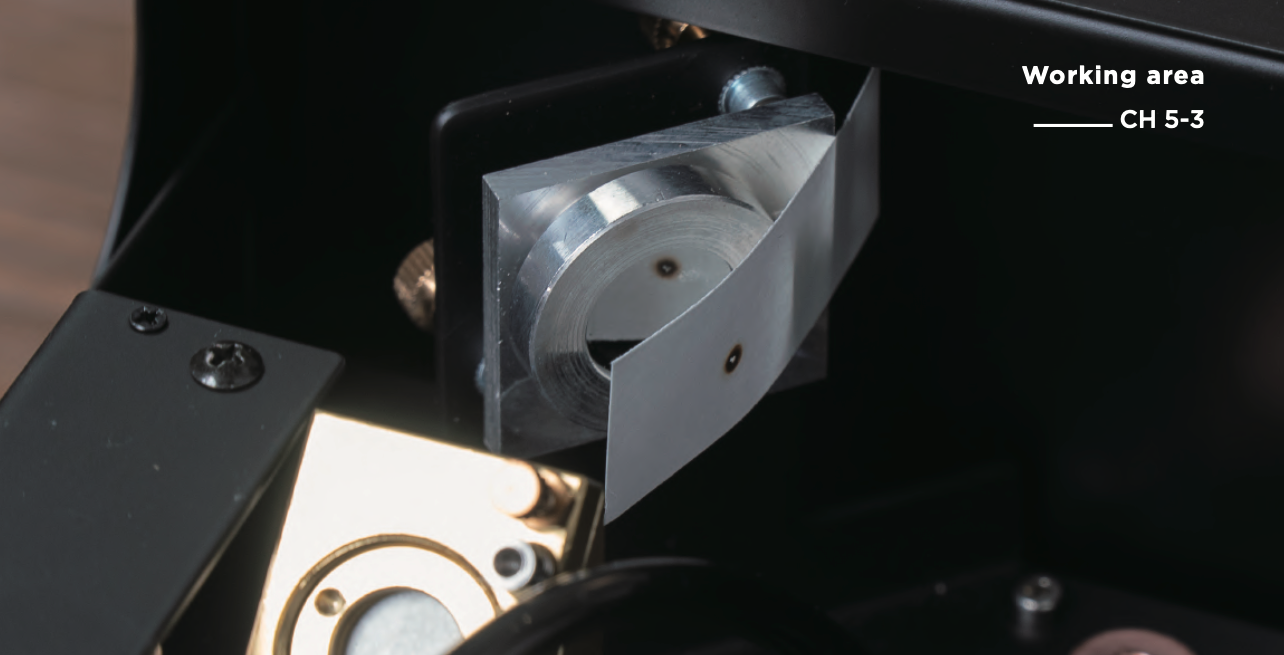

3. Find det nederste venstre laserpunkt: Flyt laserhovedet manuelt til nederste venstre > Luk døren > Klik på "Laser Puls" > Åbn døren > Bekræft, om bunden og toppen til venstre overlapper i samme position og undgå refleksionsspejlrammen. Som vist på billedet ovenfor. Hvis laserpunkterne ikke overlapper fuldstændigt, skal du justere spejljusteringsskruen bag det første refleksionsspejl i henhold til laserpunktets bevægelsesretning, så det nederste venstre laserpunkts position flyttes til det øverste venstre laserpunkts position.
4. Juster det første refleksionsspejl: Dryp en lille mængde alkohol på
møtrikken for at blødgøre gevindlåsen > Brug en dobbelthovedskruenøgle til at løsne møtrikken uden at dreje spejljusteringsskruen > Stram eller løsn spejljusteringsskruen i henhold til laserpunktets bevægelsesretning (kontrolretning forklares senere) > Gentag trin 2, 3, 4, indtil det nederste venstre laserpunkt overlapper med det øverste venstre laserpunkt (hvis du ikke længere kan bestemme laserpunktets bevægelsesretning, skal du påføre det dobbeltklæbende tape igen) > Efter afslutning af justeringen skal du stramme møtrikken uden at dreje spejljusteringsskruen.
Efter at have bekræftet, at de nederste og øverste venstre punkter falder sammen og undgår refleksionsspejlrammen, skal du justere det andet refleksionsspejl.

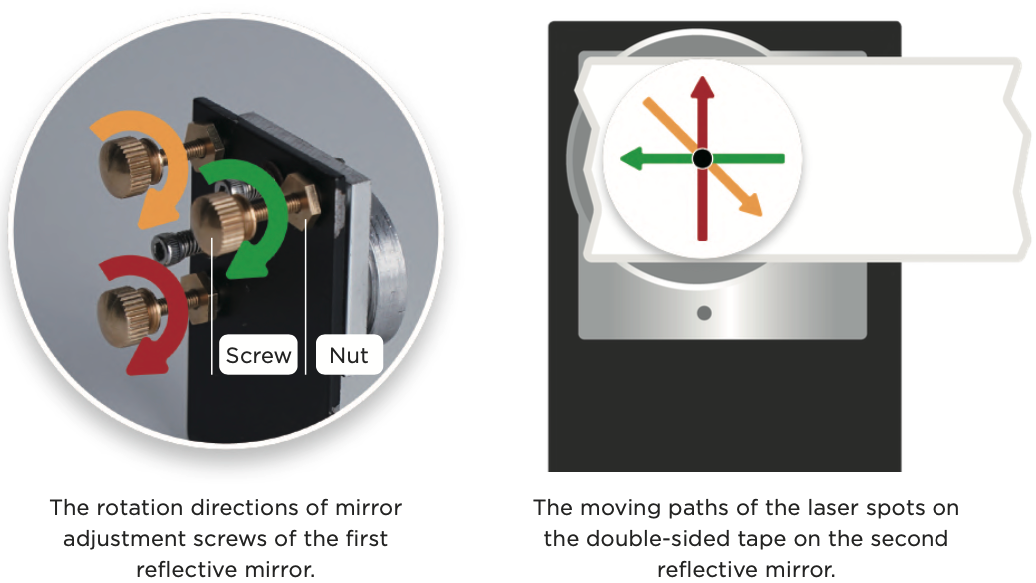

Stramning eller løsning af skruen svarer til at justere vinklen på refleksionsspejlet.
-
Når du drejer den gule skrue, kan de røde og grønne skrueforbindelser betragtes som omdrejningsaksen.
Ved at stramme den gule skrue (med uret) kan du forestille dig at skubbe spejlet fra øverste venstre med rød og grøn som aksen, og laserpunktet vil bevæge sig ned til nederste højre. Ved at løsne den gule skrue (mod uret) kan du forestille dig rød og grøn som aksen for at flytte spejlet bagud i øverste venstre, og laserpunktet vil bevæge sig op til øverste venstre. -
Når du drejer den grønne skrue, kan du betragte den gule og røde skrueforbindelse som omdrejningsaksen.
Ved at stramme den grønne skrue (med uret) kan du forestille dig gul og rød som aksen for at skubbe spejlet fra øverste højre, og laserpunktet vil bevæge sig til venstre. Ved at løsne den grønne skrue (mod uret) kan du forestille dig gul og rød som aksen for at flytte spejlet bagud i øverste højre, og laserpunktet vil bevæge sig til højre. -
Når du drejer den røde skrue, skal du betragte den gule og grønne skrueforbindelse som omdrejningsaksen.
Ved at stramme den røde skrue med uret kan du forestille dig gul og grøn som aksen for at skubbe spejlet fra nederste venstre, og laserpunktet vil bevæge sig opad. Hvis du løsner den røde skrue (mod uret), kan du forestille dig gul og grøn som aksen for at flytte spejlet bagud i nederste venstre, og laserpunktet vil bevæge sig nedad.

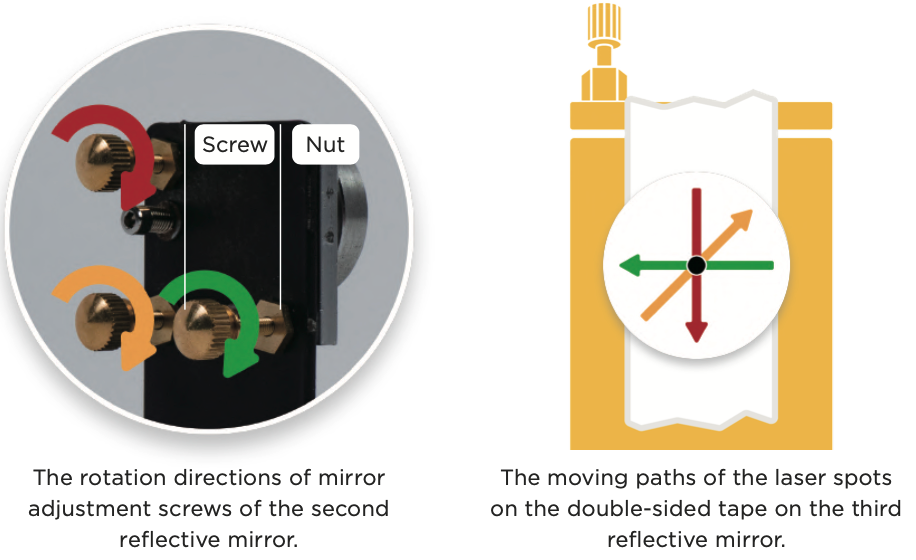

Andet refleksionsspejl
Mål: For at få det midterste højre punkt til at falde sammen med det midterste venstre punkt. Fremgangsmåde:
1. Sæt tapen på: Tag et stykke dobbeltklæbende tape og sæt det på den runde metalrammen af det tredje refleksionsspejl.
2. Få det midterste venstre laserpunkt: Flyt laserhovedet til midten til venstre
manuelt > Luk døren > Klik på "Laser Pulse" > Åbn døren > Bekræft laserpunktets position. Du skal observere, hvordan det næste (midterste) laserpunkt bevæger sig.

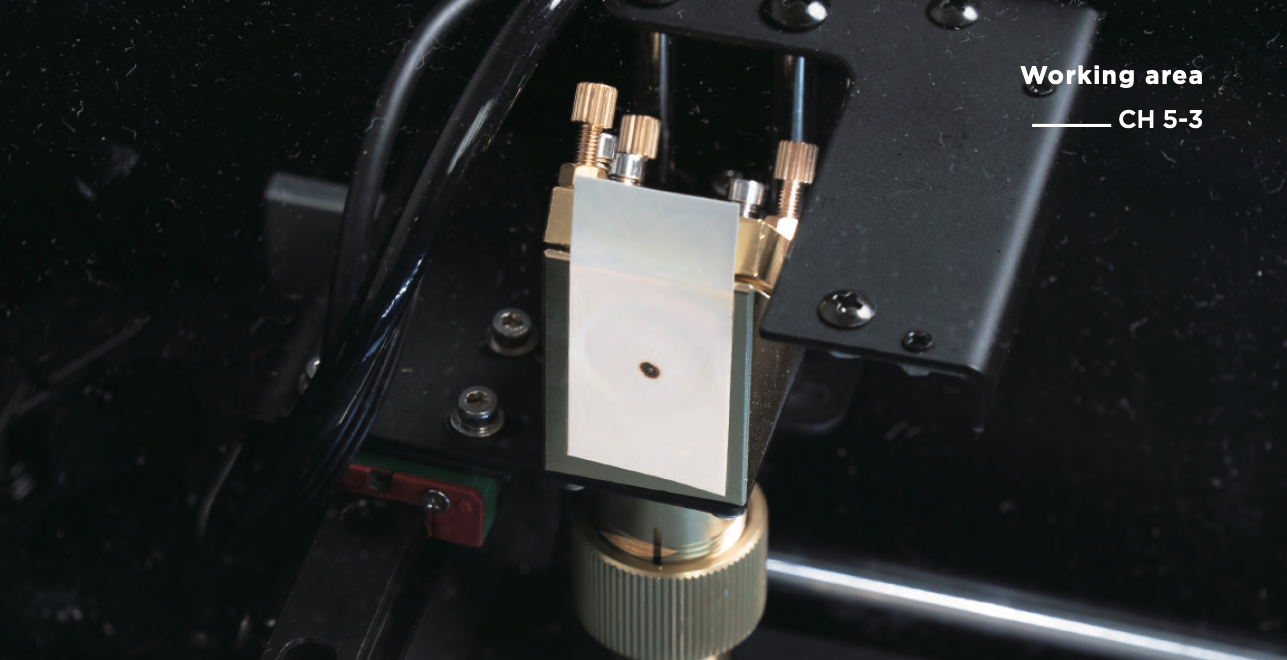

3. Få det midterste laserpunkt: Flyt laserhovedet manuelt til midten > Luk døren > Klik på "Laser Pulse" > Åbn døren > Bekræft, om midten og midten til venstre overlapper i samme position. Du skal observere, hvordan det næste (midterste højre) laserpunkt bevæger sig.
4. Få det midterste højre laserpunkt: Flyt laserhovedet manuelt til midten til højre > Luk døren > Klik på "Laser Pulse" > Åbn døren > Bekræft, om punkterne overlapper i samme position. Hvis de ikke overlapper fuldstændigt, skal du justere spejljusteringsskruen bag det andet refleksionsspejl i henhold til laserpunktets bevægelsesretning, så det midterste højre laserpunkts position flyttes til det midterste venstre laserpunkts position.
5. Juster det andet refleksionsspejl: Dryp en lille mængde alkohol på møtrikken for at blødgøre gevindlåsen > Brug en dobbelthovedskruenøgle til at løsne møtrikken uden at dreje spejljusteringsskruen > Stram eller løsn spejljusteringsskruen i henhold til laserpunktets bevægelsesretning (kontrolretningen forklares senere) > Gentag trin 2, 4 og 5, indtil det midterste højre laserpunkt overlapper med det midterste venstre laserpunkt (hvis du ikke længere kan bedømme laserpunktets bevægelsesretning, skal du påføre dobbeltklæbende tape igen) > Efter endt justering skal du stramme møtrikken uden at dreje spejljusteringsskruen.

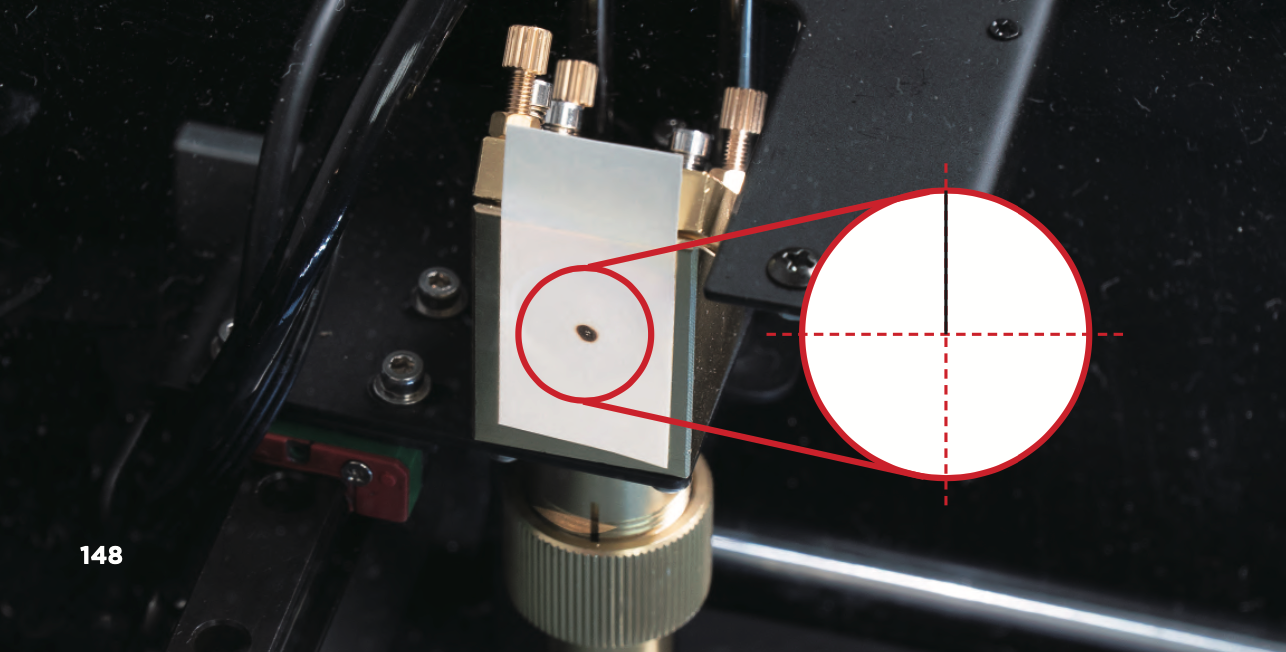

6. Bekræft, at punkterne i midten til højre og midten til venstre overlapper: Tag et stykke dobbeltklæbende tape, og sæt det på den gyldne ramme på det tredje refleksionsspejl > Gentag trin 2 og 4 for at bekræfte overlappet af de midterste højre og midterste venstre punkter, og undgå refleksionsspejlrammen. Finjuster derefter laserhovedets position, så det overlappende punkt er placeret på den vinkelrette linje af den runde metalramme (sort fast linjeområde på figuren).

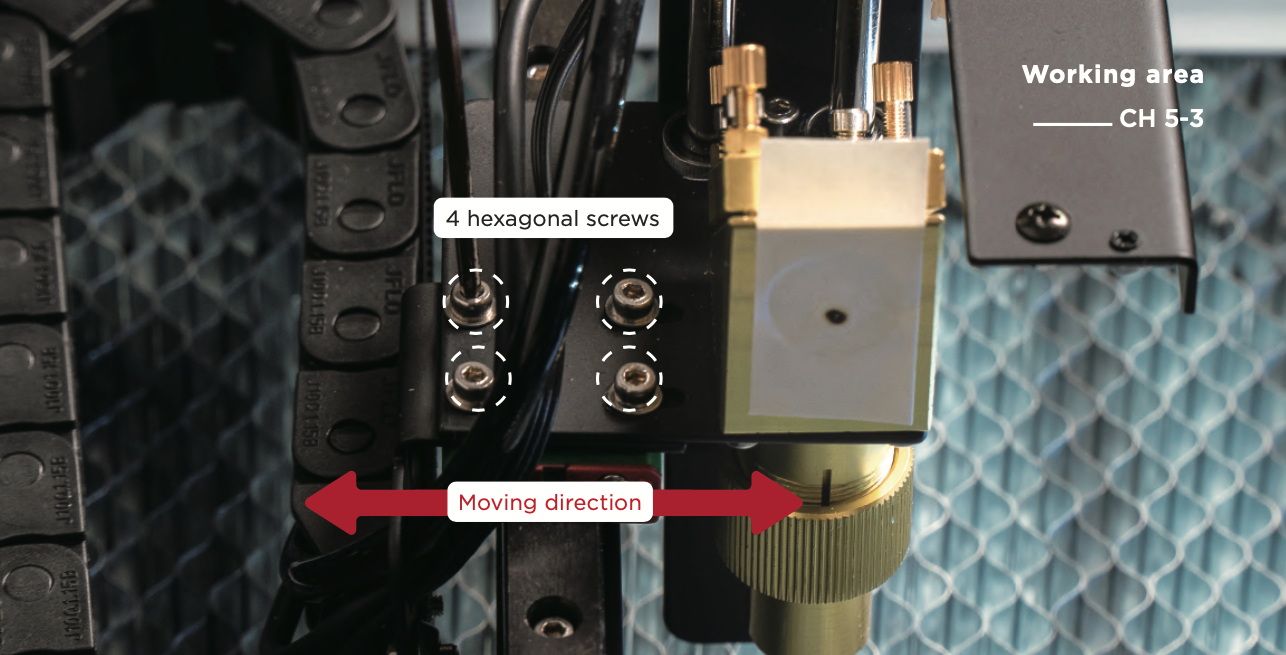

7. Finjuster laserhovedets position: Brug en 2,5 mm unbrakonøgle til at løsne de 4 unbrakoskruer på X-aksens lineære skinne, der holder laserhovedet på plads > Flyt laserhovedet frem eller tilbage afhængigt af punktets position > Stram de 4 skruer løst > Flyt laserhovedet manuelt til midten > Luk døren > Klik på "Laser Pulse" > Åbn døren > Bekræft, at punktet er på den vinkelrette linje > Flyt laserhovedet til chassisets forside > Klik på "Camera", og sørg for, at kameraets øverste og nederste kanter er parallelle med maskinens chassis > Fastgør de 4 unbrakoskruer på laserhovedet. Efter at have bekræftet, at det midterste højre og midterste venstre punkt er på den vinkelrette linje af den runde metalramme, kan du justere det tredje refleksionsspejl.
Tredje refleksionsspejl
Mål: For at få laserpunktet til at ramme midten af laserudgangen.
Metode:

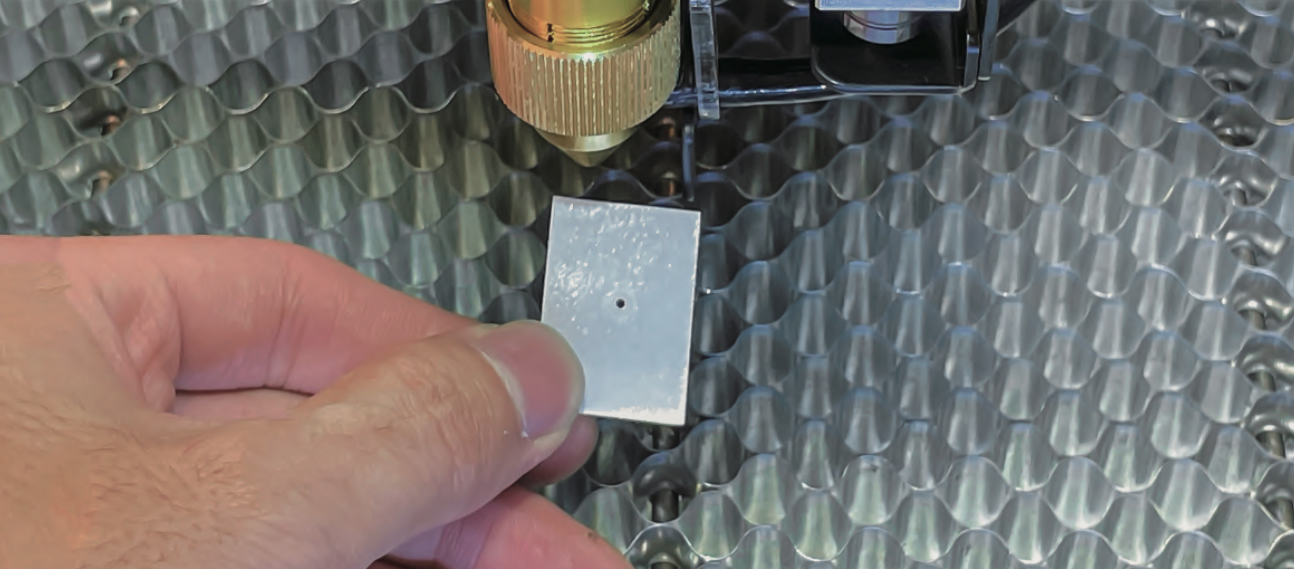

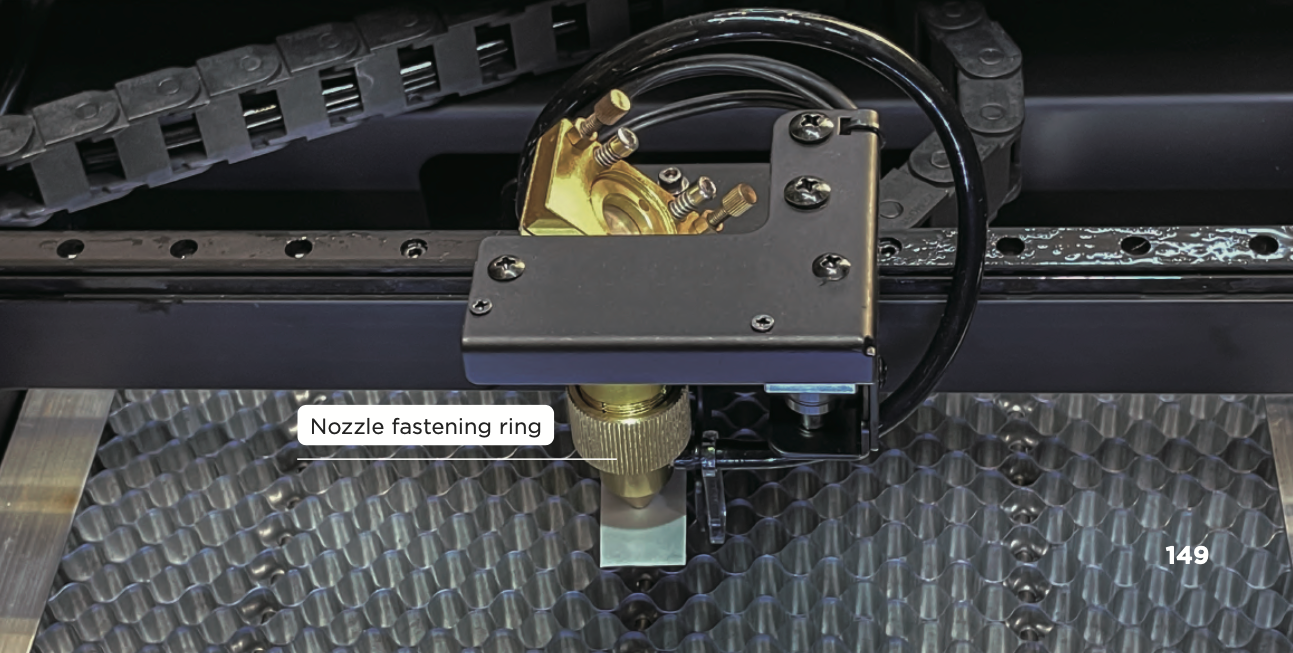

1. Juster laserhovedets højde: Skru den gyldne dysefastspændingsring af > Juster laserhovedets højde, så fokussonden rører bikagebordet > Drej fokussonden tilbage > Spænd den gyldne dysefastspændingsring.
2. Sæt tapen på: Tag et stykke dobbeltklæbende tape, og sæt det på laserhovedets udgang > Tryk forsigtigt på det dobbeltklæbende tape for at lave en cirkel af laserhovedudgangens fordybning på tapens klæbende overflade.
3. Få det midterste laserpunkt: Flyt laserhovedet manuelt til midten > Luk døren > Klik på "Laser Pulse" > Åbn døren > Sørg for, at laserpunktet er i midten af laserudgangen. Hvis det ikke er i midten af cirklen, skal du justere spejljusteringsskruen bag det tredje refleksionsspejl i henhold til punktets position.

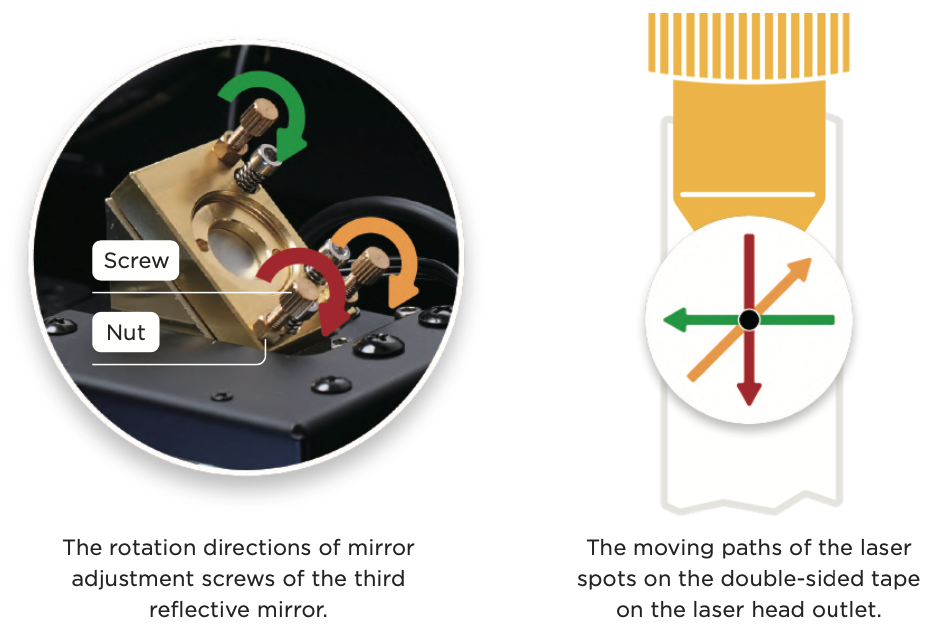

4. Juster det tredje refleksionsspejl: Brug en dobbelthovedskruenøgle til at løsne møtrikken uden at dreje spejljusteringsskruen > Spænd eller løsn spejljusteringsskruen i henhold til retningen af laserpunktets bevægelse (styreretningen forklares senere) > Gentag trin 3 og 4, indtil laserpunktet falder i midten af stråleudgangen (hvis du ikke længere kan bedømme laserpunktets bevægelsesretning, skal du påføre det dobbeltklæbende tape igen) > Efter endt justering skal du stramme møtrikken uden at dreje spejljusteringsskruen.
Justeringsmetoden er forskellig fra det første og andet refleksionsspejl, fordi positionen af beslaget under det tredje refleksionsspejl er fast, så når skruen spændes, vil beslaget ikke bevæge sig, men refleksionsspejlet vil blive skubbet ud.
- Når du drejer den gule skrue, kan den røde og grønne skruekobling betragtes som omdrejningsaksen.
Spænding af den gule skrue (med uret) kan du forestille dig at flytte spejlet bagud i øverste højre hjørne med rød og grøn som aksen, og laserpunktet vil bevæge sig til øverste højre hjørne. Løsning af den gule skrue (mod uret) kan du forestille dig, at den røde og grønne fungerer som aksen for at skubbe spejlet fra øverste højre hjørne, og laserpunktet vil bevæge sig til nederste venstre hjørne.
- Når du drejer den grønne skrue, kan den gule og røde skruekobling betragtes som omdrejningsaksen.
Spænding af den grønne skrue (med uret) kan du forestille dig at flytte spejlet bagud i øverste venstre hjørne med gul og rød som aksen, og laserpunktet vil bevæge sig til venstre. Løsning af den grønne skrue (mod uret) kan du forestille dig, at den gule og røde fungerer som aksen for at skubbe refleksionsspejlet fra øverste venstre hjørne, og laserpunktet vil bevæge sig til højre.
- Når du drejer den røde skrue, kan den gule og grønne skruekobling betragtes som omdrejningsaksen.
Spænding af den røde skrue (med uret) kan du forestille dig at flytte spejlet bagud i nederste højre hjørne med gul og grøn som aksen, og laserpunktet vil bevæge sig nedad. Løsning af den røde skrue (mod uret) kan du forestille dig, at den gule og grønne fungerer som aksen for at skubbe refleksionsspejlet fra nederste venstre hjørne, og laserpunktet vil bevæge sig opad.
Efter at have gennemført ovenstående justeringer kan du sikre, at laserstråleudgangen er ensartet på ethvert sted i arbejdsområdet for at opfylde normale arbejdskrav. Udfør venligst "Kalibrer kamera" igen før brug. Vejledning til Beam Studio - Kamerakalibrering.
Hvis der er strenge krav til laserstråleudgangens vinkelrethed, kan du yderligere justere den optiske vejs vinkelrethed.
Avanceret justering:
Den optiske vejs vinkelrethed (selektiv justering)
Mål: For at justere laserpletterne opnået fra den gyldne dyses fastgøringsring og fra laserhovedet til midten af cirklerne.
Metode:
1. Påsæt tapen: Tag et stykke dobbeltklæbende tape og sæt det fladt på den gyldne
ramme af det tredje reflekterende spejl.
2. Find den midterste laserplet: Flyt laserhovedet manuelt til midten > Luk
døren > Klik på "Laser Pulse" > Åbn døren.

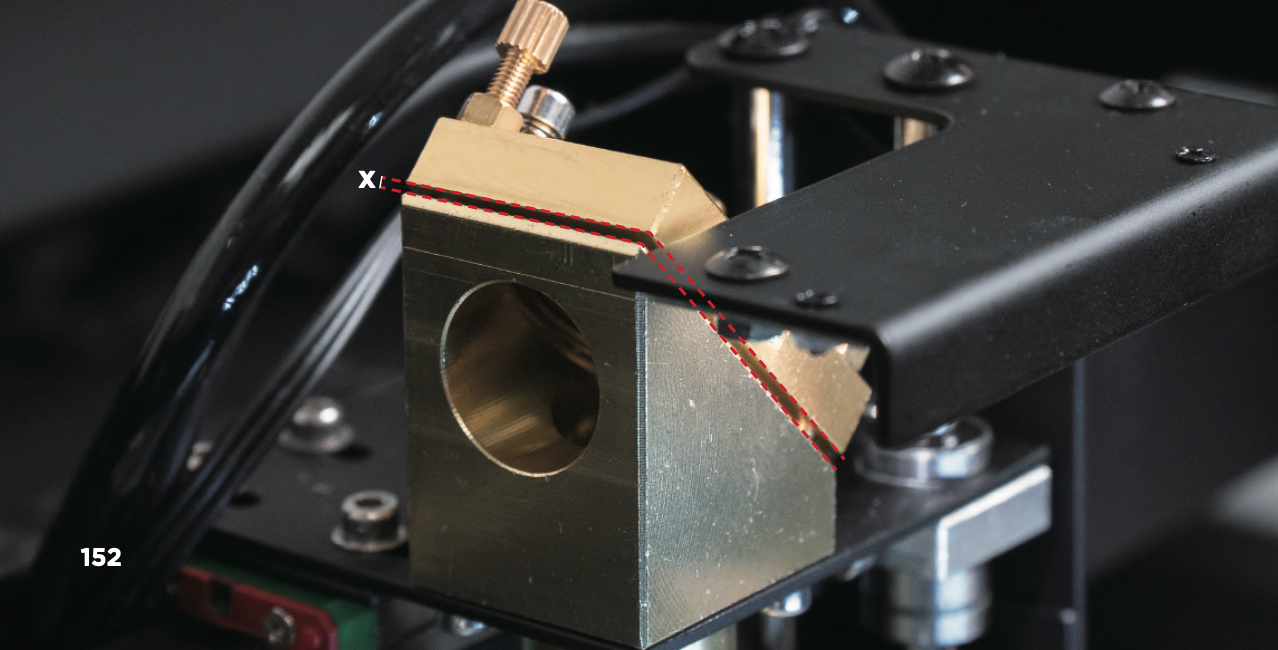

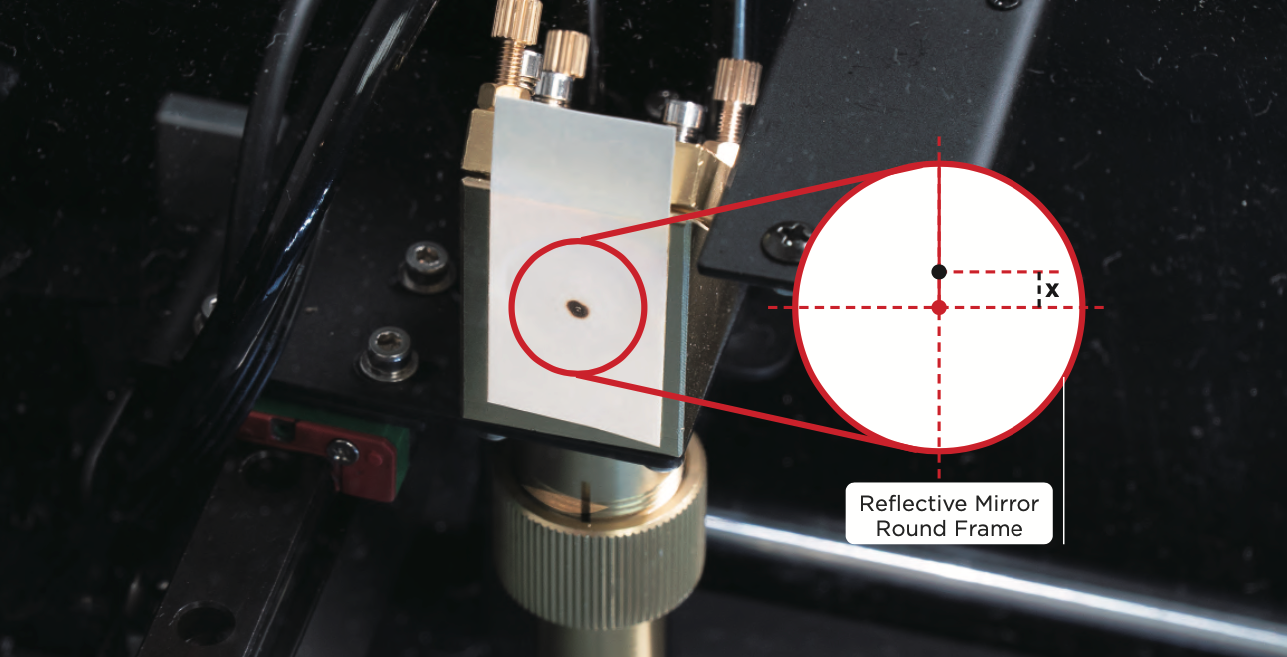

3. Mål den midterste forskydningsværdi: Mål afstanden mellem midten af
pletten og midten af rammen, x (mm). Laserpletten skal være placeret øverst på den vinkelrette linje af metalrammen (som vist på billedet ovenfor). Hvis positionen er forkert, bedes du kontakte din forhandler.
4. Flyt det tredje reflekterende spejl: Løsn møtrikken, brug en dobbelt hovednøgle til at løsne møtrikken, der holder spejljusteringsskruen > Juster de 3 spejljusteringsskruer, så det tredje reflekterende spejl og den trekantede spejlholder er parallelle og har x (mm) afstand (som vist nedenfor).
5. Tag honningkagebordet ud: Flyt laserhovedet til øverste venstre hjørne af arbejdsområdet > Ræk ind foran maskinen, løft honningkagebordet op og træk det ud.
6. Juster det tredje reflekterende spejl: Referer til metoden for "tredje reflekterende spejl", og juster laserpletten til midten af laserudgangen igen.

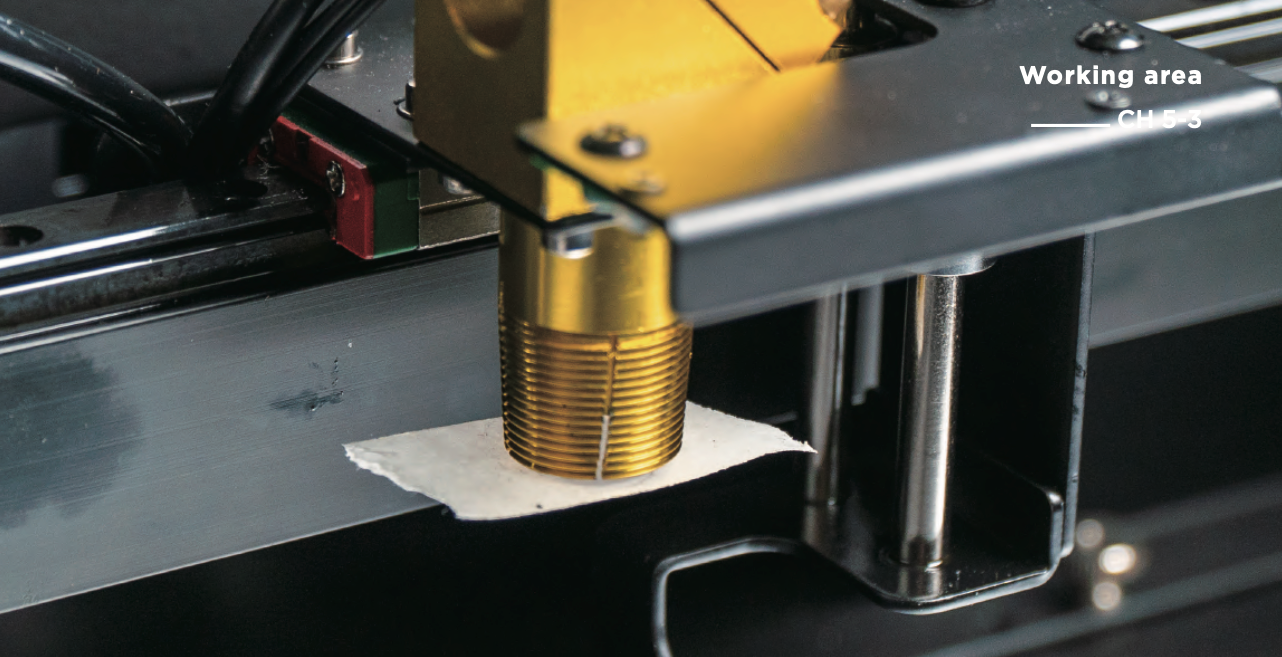

7. Påsæt tapen: Skru den gyldne dyse fastspændingsring af, og fjern laserhovedet > Tag et stykke dobbeltklæbende tape, og sæt det fladt på laserhovedsoklen, tryk forsigtigt på det dobbeltklæbende tape, så der er et sokkelaftryk på den klæbende side af det dobbeltklæbende tape.
8. Find den midterste laserplet: Flyt laserhovedet manuelt til midten > Luk døren > Klik på "Laser Puls" > Åbn døren > Observér pletpositionen, og flyt det tredje reflekterende spejl efter behov.

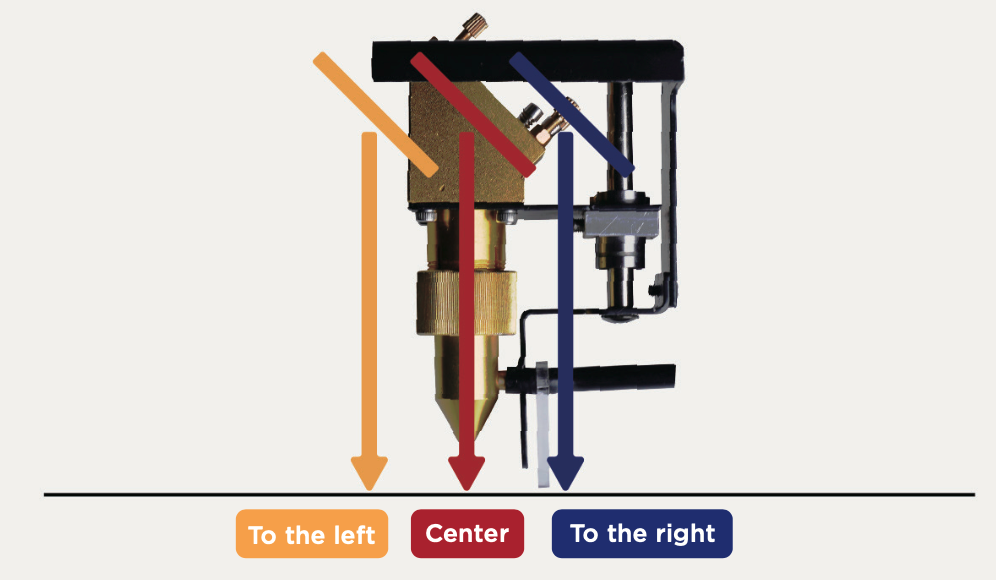

9. Flyt det tredje reflekterende spejl (som vist nedenfor):
a. Laserpletten er i midten af laserhovedsoklen, hvilket betyder, at den optiske sti er lodret og ikke behøver at blive justeret.
b. Hvis pletten er til højre, skal du reducere den parallelle afstand af det reflekterende spejl og løsne de 3 spejljusteringsskruer med en halv omdrejning, og derefter gentage trin 6-9, indtil pletten er i midten af laserhovedsoklen.
c. Hvis pletten er til venstre, skal du øge den parallelle afstand på det reflekterende spejl og stramme de 3 spejljusteringsskruer med en halv omdrejning, og derefter gentage trin 6-9, indtil pletten er midt i laserhovedsoklen.
Efter justeringen er afsluttet, skal du først køre "Kalibrer kamera" og derefter bruge kameraets forhåndsvisning. 【Beam Studio Vejledning】Kamerakalibrering.
