2-8 Maskingrænseflade

FLUX Support Team
  • Opdateret

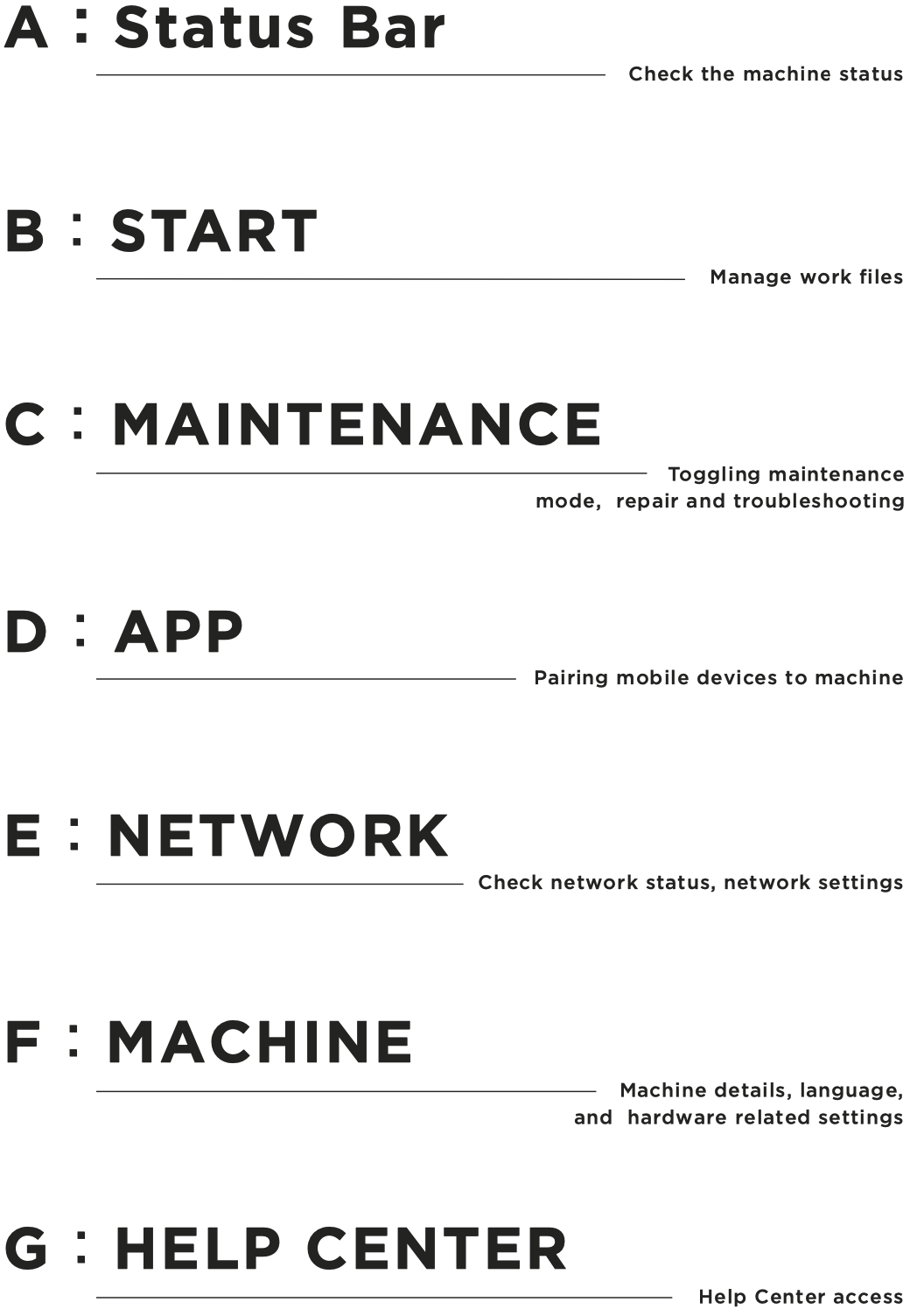

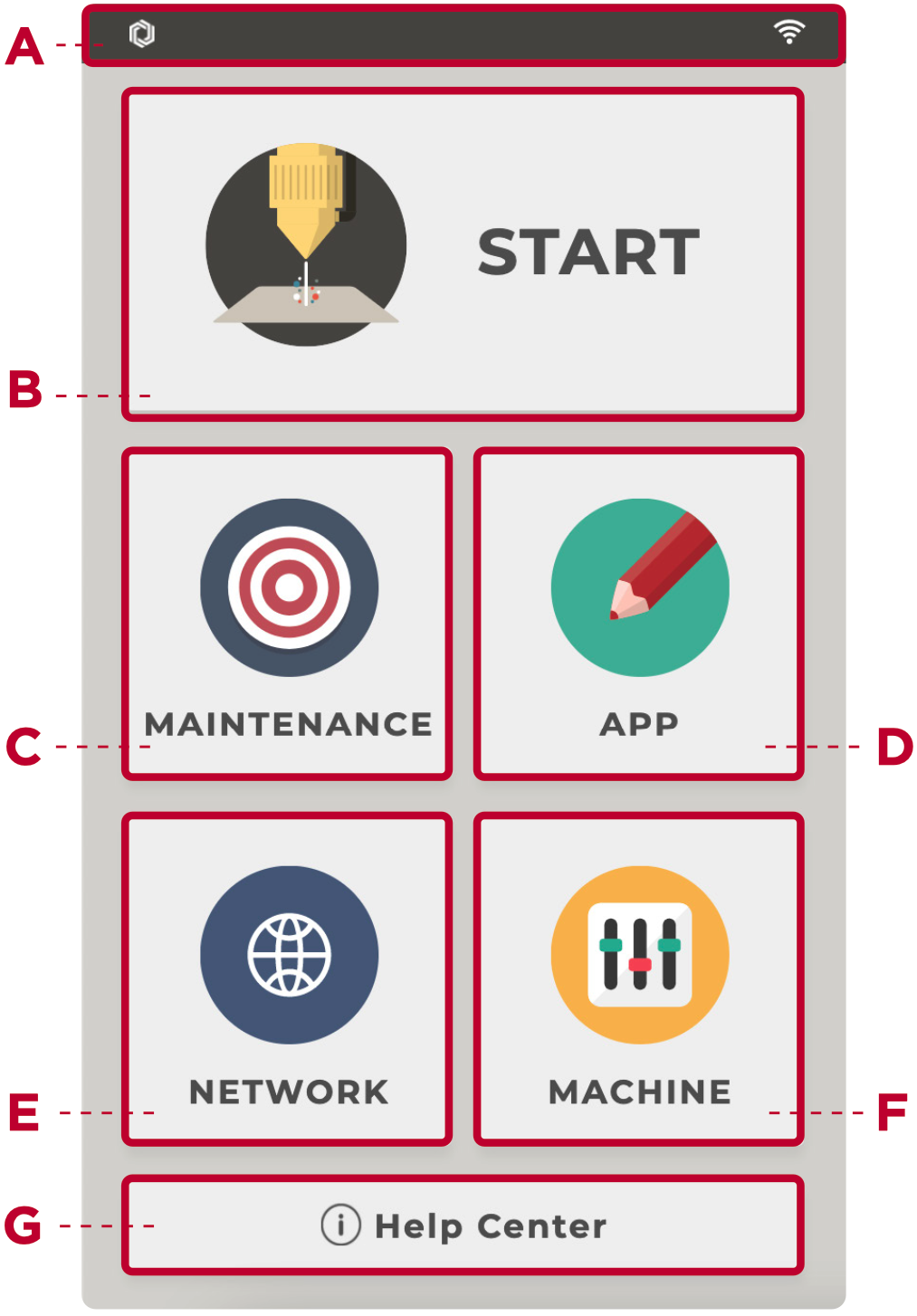

Dette kapitel vil introducere maskinens grænseflade og de syv vigtigste funktioner.

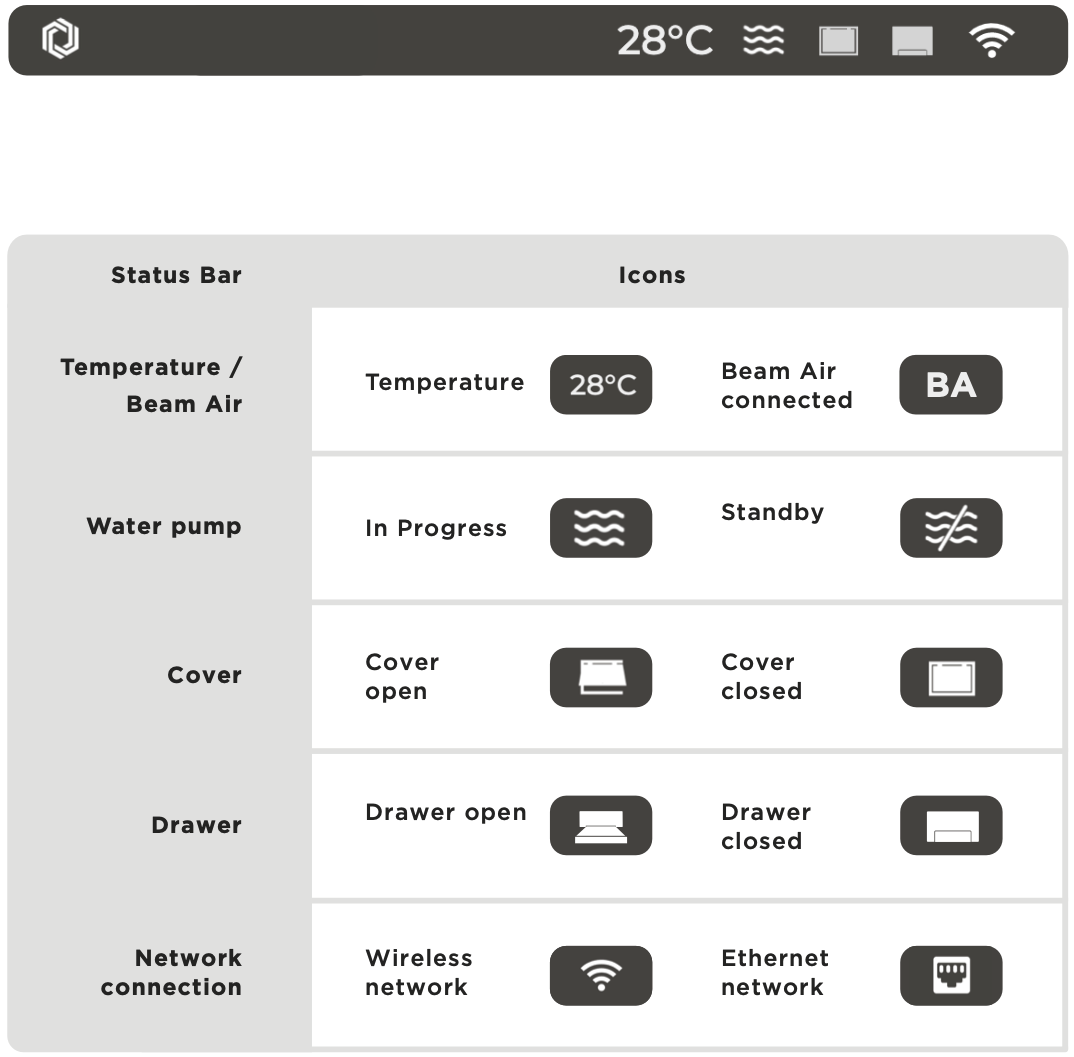

A: Statuslinje

Kontroller maskinens status

Statuslinjen viser temperaturen, om den er tilsluttet Beam Air, vandgennemstrømning, døråbnings-/lukningsstatus samt maskinens netværksforbindelsestype. Generelt vil et klik på statuslinjen returnere til startsiden, og under gravering vil det opdatere siden.




B：START

Administrer arbejdsfiler
Der er to måder at overføre arbejdsopgaverne på: Beam Studio-software eller et USB-flashdrev. Begge metoder kan finde og bruge filerne fra "START" efter overførsel.

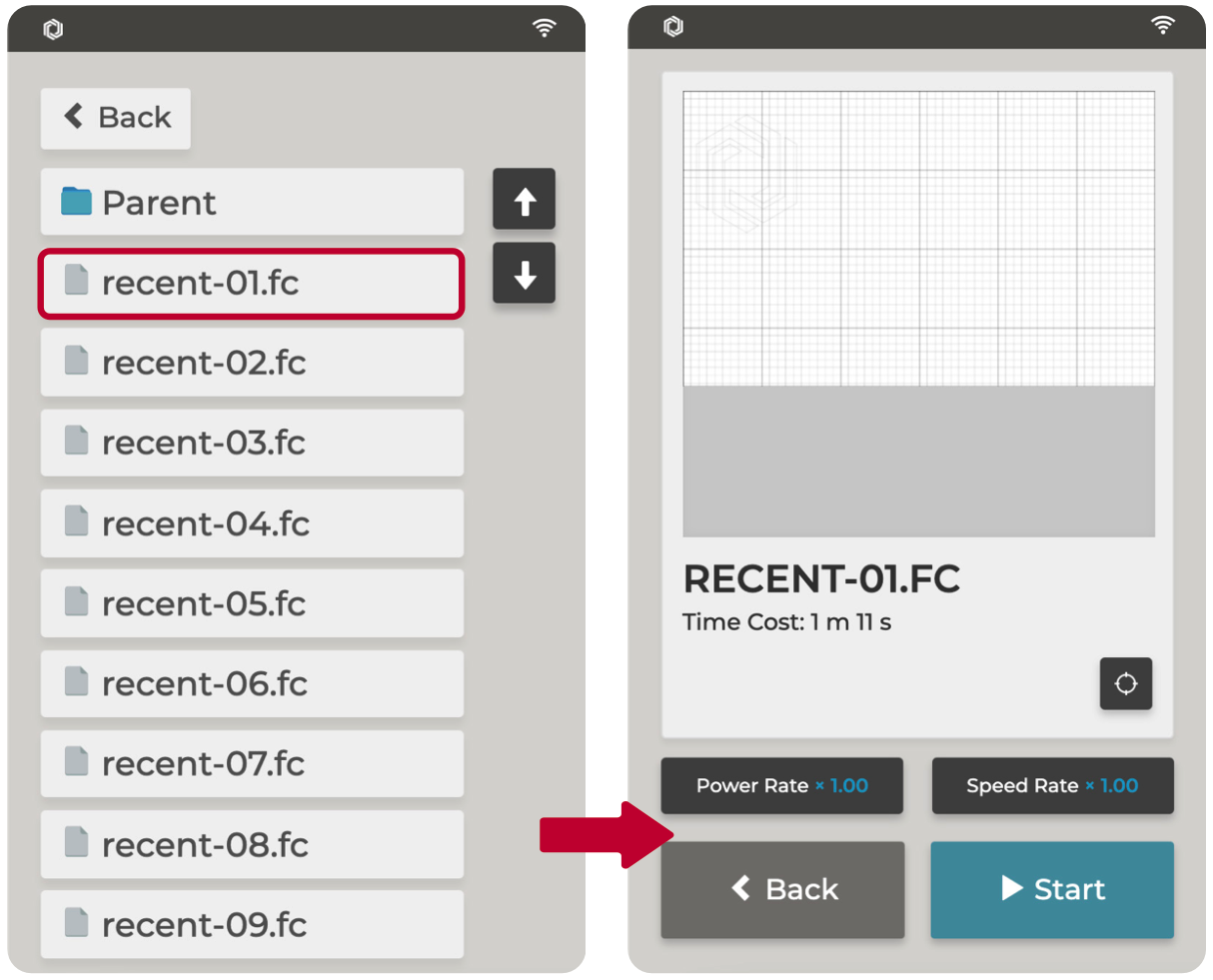

1. Opgaver sendt til maskinen fra Beam Studio: "Indbygget hukommelse" > "Seneste" > specifikke opgaver.
Maskinen kan gemme op til 15 opgaver sendt af Beam Studio, og recent-01.fc vil være den seneste sendte opgave.
2. Filer læst fra USB-flashdrev: USB-flashdrev > specifikke opgaver.
Der er ingen begrænsning på antallet af filer, der kan vises på et USB-flashdrev.



Vælg filen for at vise billedets faktiske position i arbejdsområdet, den estimerede behandlingstid samt den aktuelle effekt- og hastighedsrate.


Udgangspunktet kan indstilles manuelt før behandling, og effekt- og hastighedsraten kan indstilles når som helst under processen.

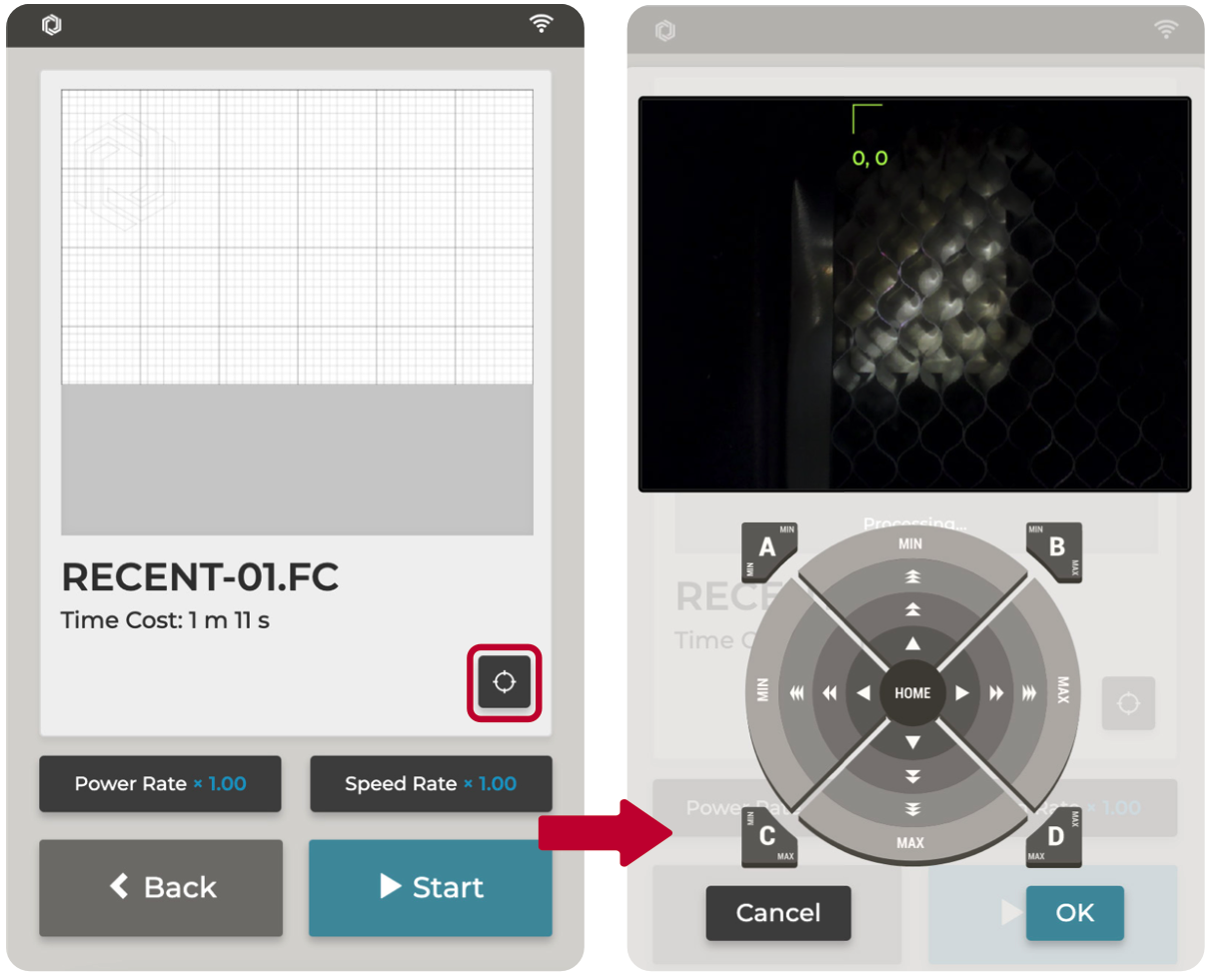

For at indstille startpunktet manuelt skal du klikke på ___2022-09-01___3.53.55.png , flyt derefter laserhovedet fra startpositionen (0,0) til den ønskede position, og klik derefter på OK.



C: VEDLIGEHOLDELSE

Skift mellem vedligeholdelsestilstand, reparation og fejlfinding

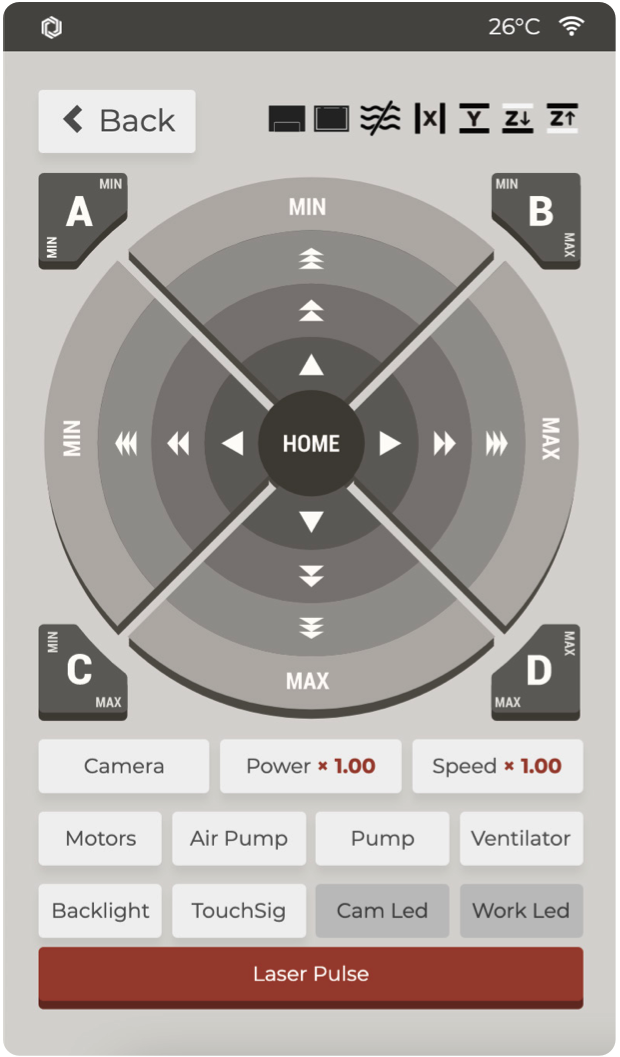

Under vedligeholdelse og reparation skal du gå ind på siden VEDLIGEHOLDELSE. Dette er primært beregnet til hardwareomskiftere og signalvisninger. Det anbefales kraftigt kun at betjene denne side efter at have læst det efterfølgende vedligeholdelseskapitel eller under vejledning af kundeservice.


  • Kamera >> Aktiver kameraet, og kameraoptagelsen vil blive vist på panelet
  • Effekt >> Forøg eller formindsk effektraten manuelt.
  • Hastighed >> Forøg eller formindsk effektraten manuelt.
  • Motorer >> Disable the X & Y motors. If this is disabled, you can move the laser head freely by hand, but the control panel above will be disabled. You will have to perform home again in order to use the control panel above.
  • Luftpumpe >> Aktiver eller deaktiver luftpumpen
  • Pumpe >> Aktiver eller deaktiver vandpumpen
  • Ventilator >> Aktiver eller deaktiver ventilationsventilatoren
  • Baggrundslys >> Test skærmens baggrundslys (Skærmen bliver sort i nogle sekunder)
  • TouchSig >> Test berøringssignal (Berøringsfunktionen vil være deaktiveret i nogle sekunder)
  • Kam Led >> Denne knap er ikke tilgængelig i HEXA. (LED-lyset vil normalt være tændt og kan ikke slukkes.)
  • Arbejds Led >> Tænd eller sluk for LED-lyset i arbejdsområdet.
  • Laserpuls >> Affyr laserrøret. Det bruges hovedsageligt til justering af den optiske sti og test af laserrørets tilstand.



D：APP

Parring af mobile enheder til maskinen

Download Beam Go-appen, og forbind din mobile enhed til det samme trådløse netværk. Klik på APP og scan QR-koden for at parre din mobile enhed med din maskine.



*Beam Go er den mobile version af Beam Studio.

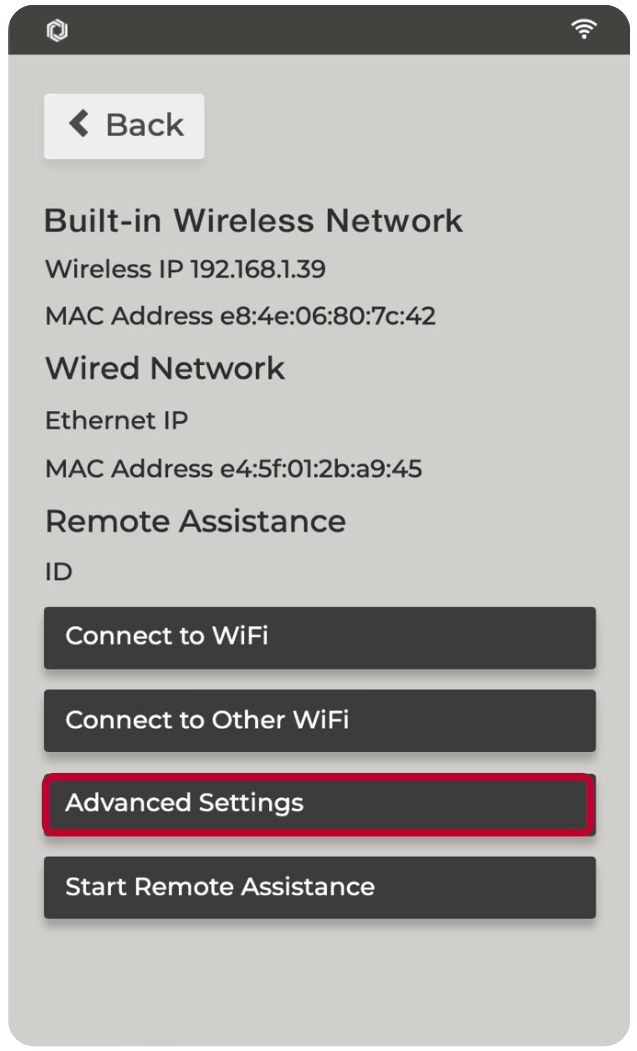

E: NETVÆRK

Kontroller netværksstatus og netværksindstillinger




Denne skærm viser netværkets IP-adresse og bekræfter, om forbindelsen via Wi-Fi eller Ethernet-kablet er aktiv (MAC-adressen for den aktive grænseflade vil have en værdi).

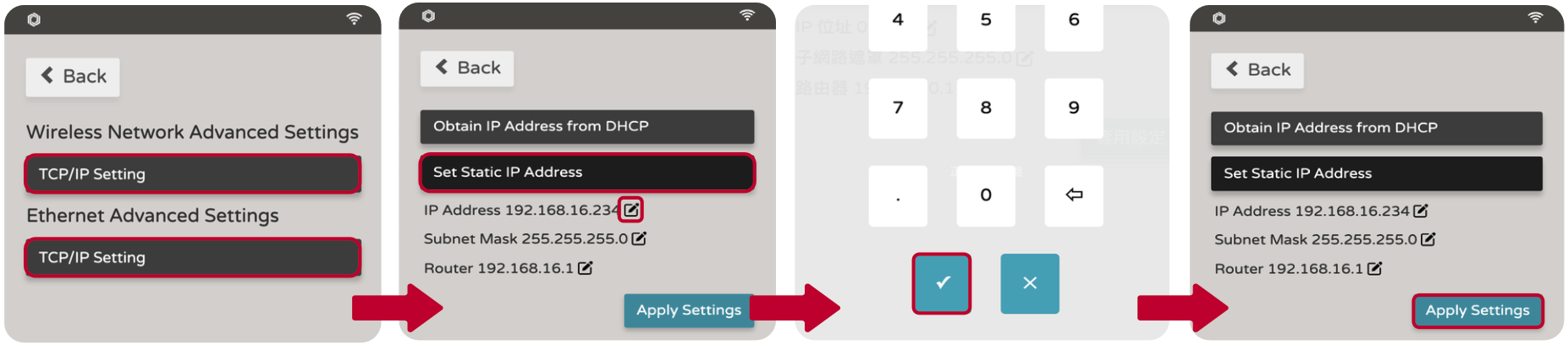

Avancerede indstillinger: Tildel manuelt en statisk IP-adresse til maskinen i denne menu, herunder IP-adresse, undernetmaske og gateway.

Start fjernassistance: Start en guidet supportsession med kundeservice.




Bemærk: Når du bruger et trådløst (Wi-Fi) eller kablet netværk (undtagen direkte forbindelse), henter maskinen automatisk en IP-adresse via DHCP eller kan manuelt tildeles en statisk IP-adresse.

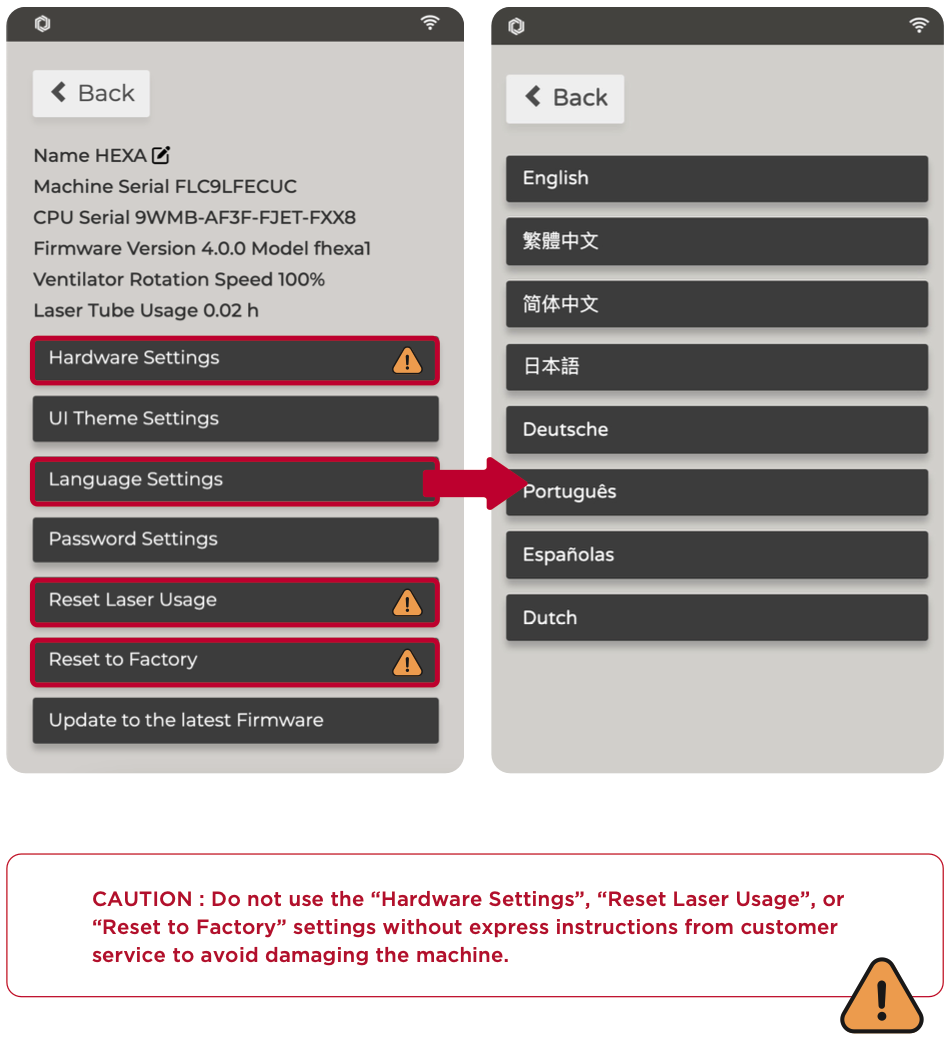

F: MASKINE

Maskindetaljer, sprog og hardwarerelaterede indstillinger



Hvis du har problemer, kan du se afsnit G: Hjælpecenter.

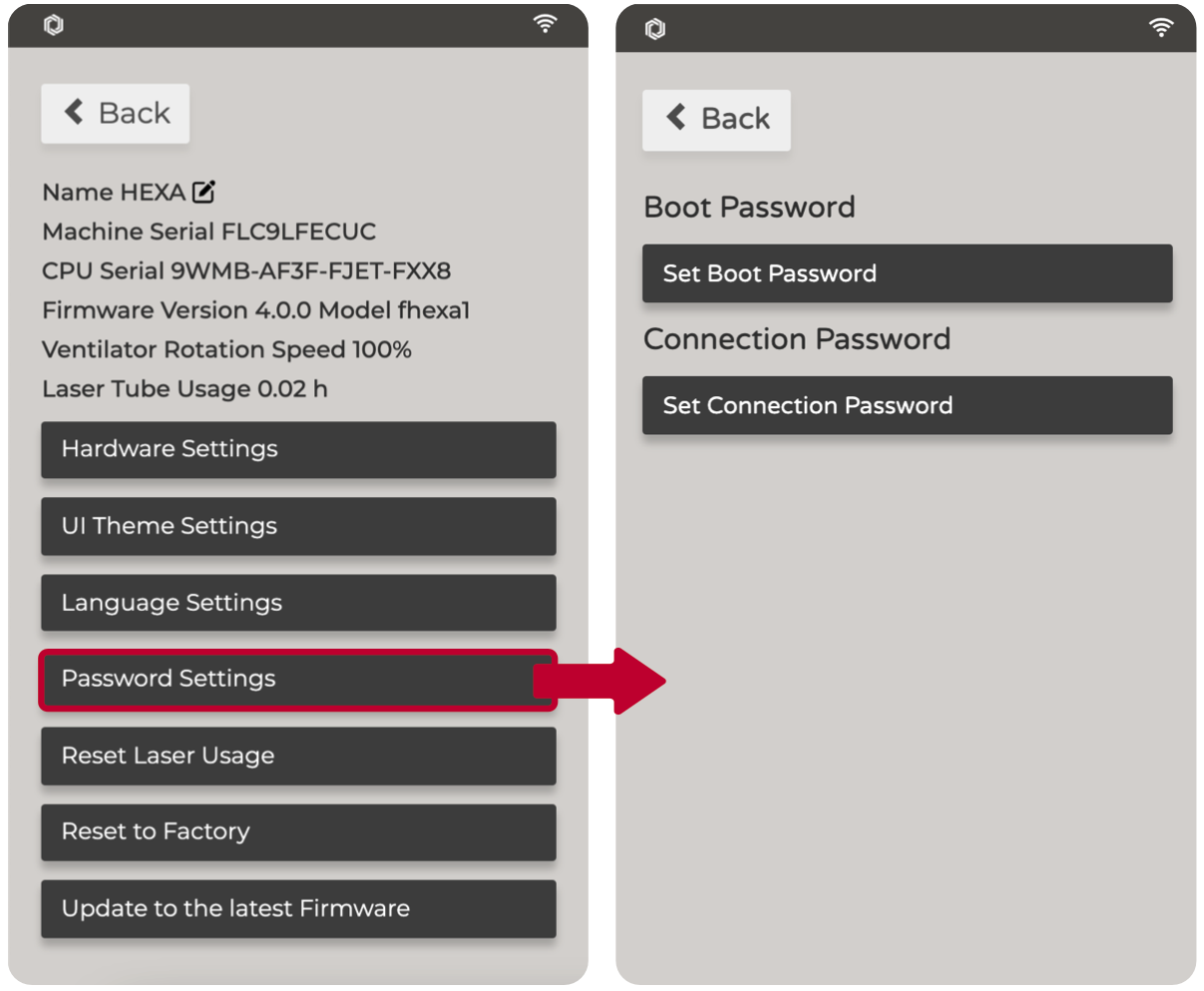

Når forbindelsesadgangskoden er indstillet, skal du indtaste forbindelsesadgangskoden, når du opretter forbindelse til maskinen for første gang. Adgangskoden kan ændres eller deaktiveres.


Opdater firmwaren til den nyeste version ved at klikke på "Opdater til den nyeste firmware". Du kan også opdatere firmwaren via softwaregrænsefladen (Se【Softwarebetjening】 "Menu" - "Maskiner"）

Alternatively, you may update the firmware from a USB flash drive. The storage size must be <= 64GB, formatted as FAT32. Rename the firmware file downloaded from the website as autoupdate.fxfw.
Sæt USB-flashdrevet i en USB-port, og genstart derefter maskinen.






G: HJÆLPECENTER

Adgang til hjælpecenter

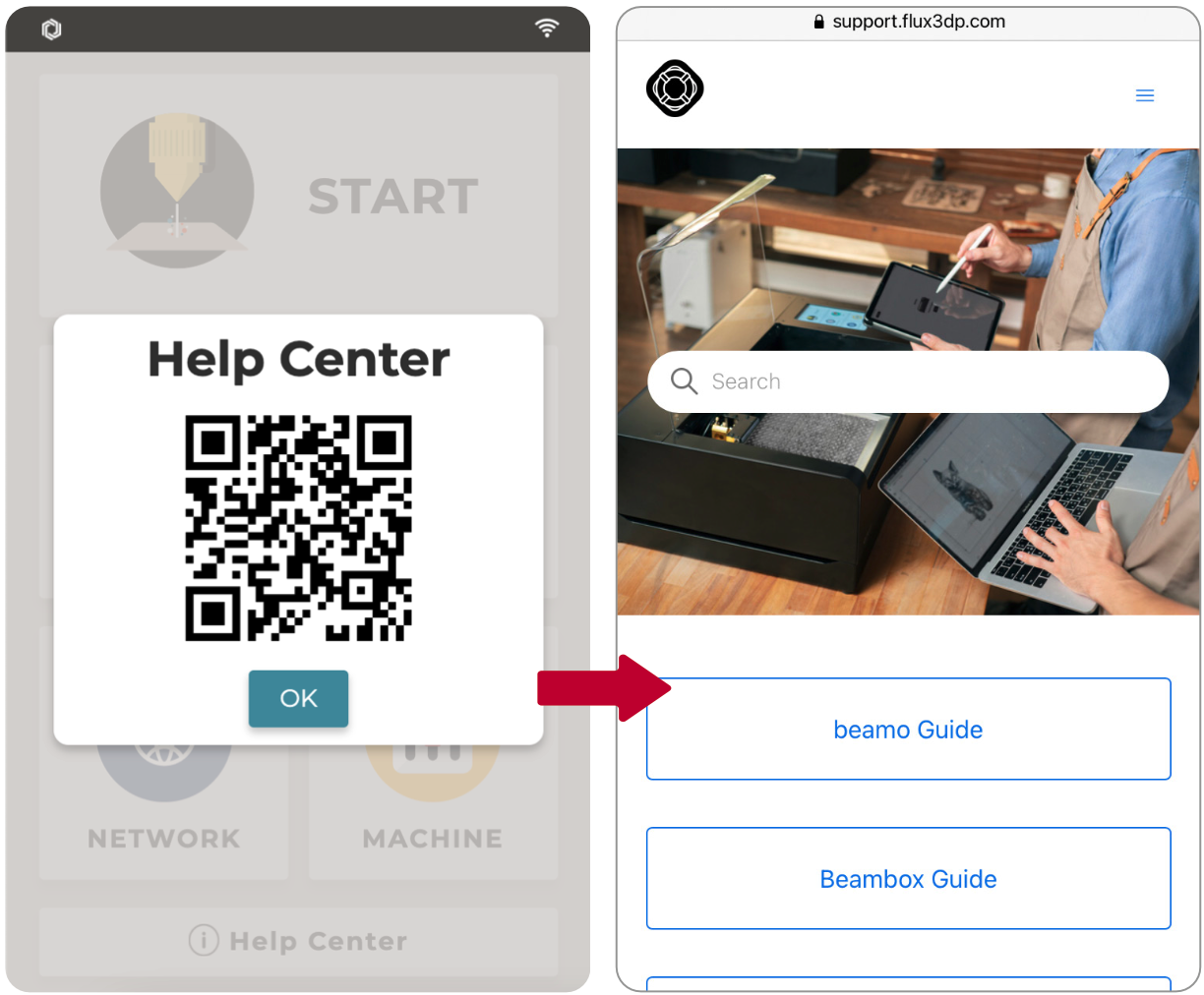

Hvis du har spørgsmål, skal du klikke på "HJÆLPECENTER", scanne QR-koden og søge i hjælpecenteret på FLUX's officielle websted efter mulige løsninger.
