#904 Homing mislykkedes / Homing-problemer / Ikke i stand til at finde hjem

FLUX Support Team
  • Opdateret

Beskrivelse

Bemærk venligst, at årsagerne til en #904-fejl kan variere. Problemet kan muligvis fortsætte efter at have fulgt nedenstående trin.
Du er dog stadig i stand til at indsamle nyttige oplysninger, så FLUX-teamet kan afklare problemet mere effektivt.



Trin 0 - Brug tjeklisten til at følge op på trinnene og registrere resultaterne

Denne liste markerer alle de tests, du har udført i vejledningen.
Når testene er udført, bedes du venligst gemme listen som et PDF-dokument og sende den til din forhandler eller FLUX-teamet.

Klik på linket for at få adgang til fejlfindingstjeklisten for #904: #904 Homing mislykkedes - Tjekliste (Ador)



Trin 1 - Fjern modulet og materialet

Fjern venligst alle ting (inklusive modulet) i arbejdsområdet, før du starter, så intet påvirker homing-processen.





Trin 1.1 - Kontroller manuelt, om modulet kan flyttes jævnt

  • Sluk for maskinen, og fjern strømkablet.

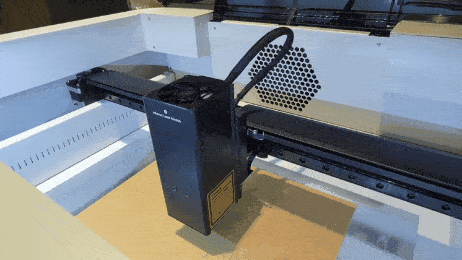

  • Flyt manuelt modulhovedet til alle 4 hjørner.



Henvis til de næste trin i overensstemmelse hermed:

  • Hvis modulhovedet IKKE KAN flyttes jævnt, bedes du henvise til Trin 1.2
  • Hvis modulhovedet kan flyttes rundt uden problemer, som i .gif'en ovenfor, skal du gå til Trin 2



Trin 1.2 - Smør skinnerne

  • Se artiklen - Smøring.
  • Efter smøringen skal du gå tilbage til Trin 1 og se, om modulhovedet kan bevæge sig jævnt.



Kontroller resultatet i overensstemmelse hermed:

  • Ja, Modulhovedet kan bevæge sig jævnt som i .gif'en >> Problem løst.
  • Nej, Modulhovedet kan IKKE bevæges rundt jævnt >> Hardwareproblem - Rustne skinner >>Tag en video af situationen med henvisning til vejledningen, og gå til Trin 9 for at rapportere problemet.



Trin 2 - Udeluk muligheden for firmwareproblemer

Den mislykkede firmwareinstallation kan forårsage homing-fejl, og nulstilling til fabriksindstillinger kan effektivt eliminere muligheden for firmwareproblemer.

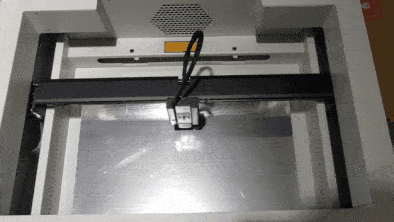

  • Først skal du nulstille til fabriksindstillinger (Hovedside > Maskine > Indstillinger > Nulstil til fabrik > Ja)
    ezgif.com-gif-maker (4).gif
  • Følg derefter trinnene i linket om Sådan opdaterer du maskinens firmware og sørg for, at den er opdateret til den nyeste version.

  • Prøv homing igen, når opdateringen er afsluttet.


Kontroller resultatet i overensstemmelse hermed:

  • Ja, Det kommer hjem med succes efter ovenstående trin >> Problem løst.
  • Nej, homing-problemet fortsætter efter ovenstående trin >>Gå til Trin 3



Trin 3- Kontroller hovedkortets signaler

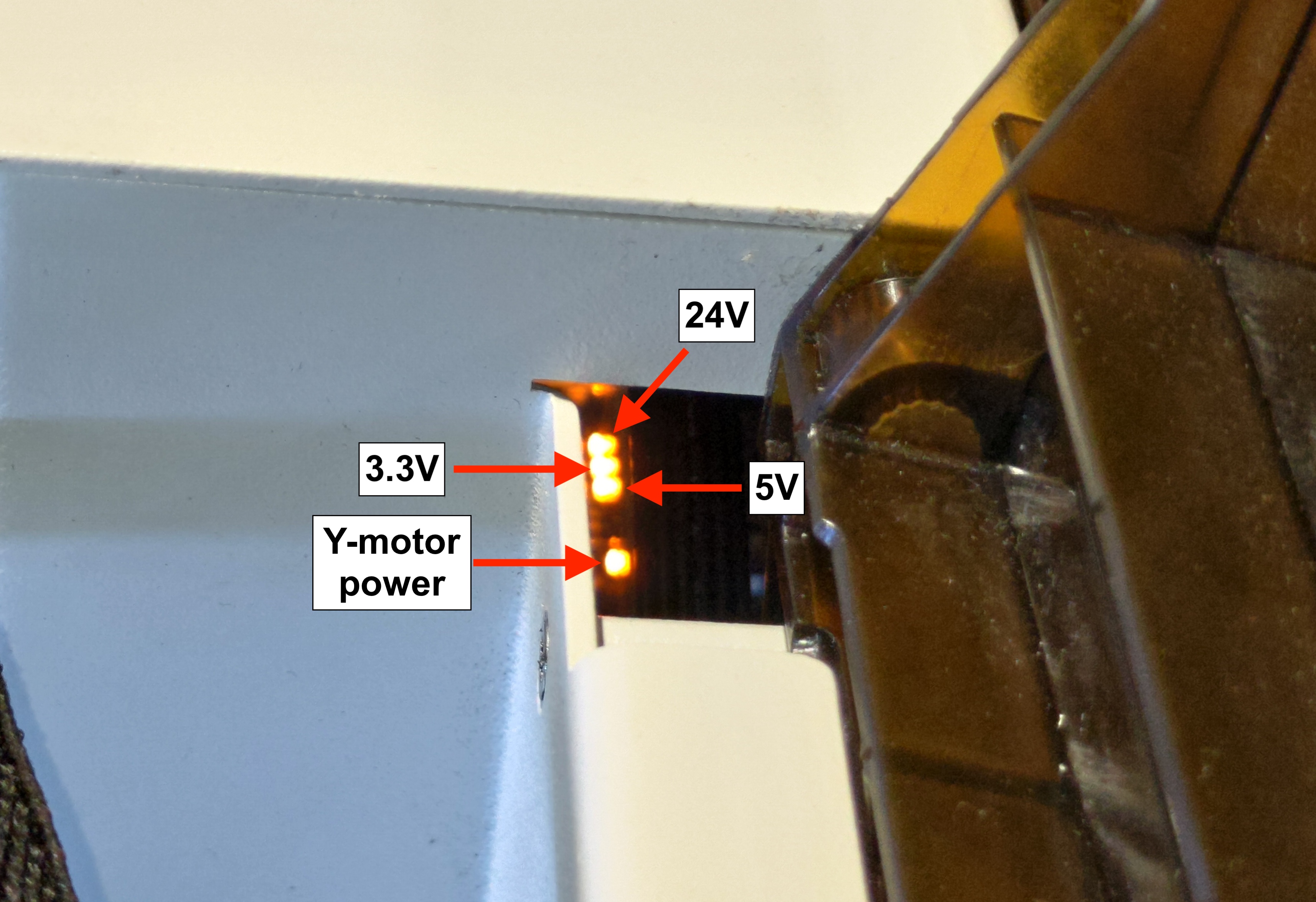

Der er 4 orange LED-lys på hovedkortet, der repræsenterer forskellige dele af maskinen.


Se videoen om, hvordan man finder hovedkortets signaler

Video



Kontroller, om problemet er løst i overensstemmelse hermed:

  • Alle lys forbliver tændte, og ingen af dem blinker >> Gå til Trin 4
  • Et eller flere lys er slukkede eller blinker >> Hardwareproblem- Fejlfungerende hovedkort eller strømadapter >>Tag en video af situationen med henvisning til videoen, og gå til Trin 9 for at rapportere problemet.



Trin 4- Kontroller endestopkontakterne

En endestopkontakt bruges til at stoppe laserhovedet, når det når enden.

Endestopkontakten kan være defekt, hvilket fører til homing-problemer, som vil resultere i, at laserhovedet ikke stopper eller stopper for tidligt.



Se venligst videoen nedenfor for at kontrollere, om dine endestopkontakt-ikoner reagerer korrekt, når de trykkes på.

▵Trykket = ikonet lukker

▵Ikke trykket = ikonet åbner



Kontrol af X&Y-endestopkontakter



Kontroller, om problemet er løst i overensstemmelse hermed:

  • Both X&Y axis function >> Gå til Trin 5
  • Kun X-aksen har problemer >> Hardwareproblemer - Z-motorplade eller FPC-stikfejl (30 Pin) >> Optag en video af situationen med henvisning til videoen og gå til Trin 9 for at rapportere problemet.
  • Kun Y-aksen har problemer >> Hardwareproblemer - Y-motorplade fejl  >> Optag en video af situationen med henvisning til videoen og gå til Trin 9 for at rapportere problemet.
  • Hverken X- eller Y-aksen fungerer >> Hardwareproblemer - Fejlfungerende hovedkort eller FPC-stikfejl (38 Pin) >> Optag en video af situationen med henvisning til videoen og gå til Trin 9 for at rapportere problemet.
  • Usædvanlig støj ved homing, kunne ikke gå ind i vedligeholdelsesmenuen >> Gå til Trin 6



Trin 5 - Kontroller, om AF-modulet fungerer

Test hovedkortets funktion ved at klikke på AF-knappen.


Klik på AF-knappen for at se, om den fungerer korrekt.

Kontroller resultatet i overensstemmelse hermed:

  •
  •
  •
  • Ja, Z-aksen bevæger sig korrekt, og AF virker >> Trin 6
  • Nej, Z-aksen bevæger sig, men AF kan ikke fokusere korrekt/bevæger sig tilfældigt rundt >> Hardwareproblem - Fejlfungerende hovedkort >> Optag en video af situationen med henvisning til videoen, og gå til Trin 9 for at rapportere problemet.
  • Nej, Z-aksen vil ikke bevæge sig >>Hardwareproblem - Fejlfungerende hovedkort >> Optag en video af situationen med henvisning til eksemplet, og gå til Trin 9 for at rapportere problemet.



Trin 6 - Se, om endestopkontakterne aktiveres AUTOMATISK

Kontroller, om tilfældene i videoerne nedenfor forekommer.
(Modulhovedet begynder at lave høje lyde og stopper ikke, når det bevæger sig til toppen eller venstre hjørne.)

Video 1- Y-grænse fejl


Video 2- X-grænse fejl


Kontroller resultatet i overensstemmelse hermed:

  • Ja,  det samme problem som video 1 vist skete >> Trin 7
  • Ja,  det samme problem som video 2 vist skete >> Trin 8
  • Nej, ingen af problemerne i videoerne skete >> Hardwareproblem- X- og Y-motorer/Z-motorprintplader/X-motorprintplader >> Optag en video af situationen med henvisning til eksemplet, og gå til Trin 9 for at rapportere problemet.



TrinTrin 7- X-aksel Nivellering justering

Følg trinene i linket nedenfor for at kontrollere og justere nivelleringen af X-aksen-
Justering af X-aksens nivellering



Kontroller resultatet i overensstemmelse hermed:

  • Bekræftet niveau, homing lykkedes>> Problem løst



Trin 7.1 - Forlæng Y-aksel endestopkontaktflade

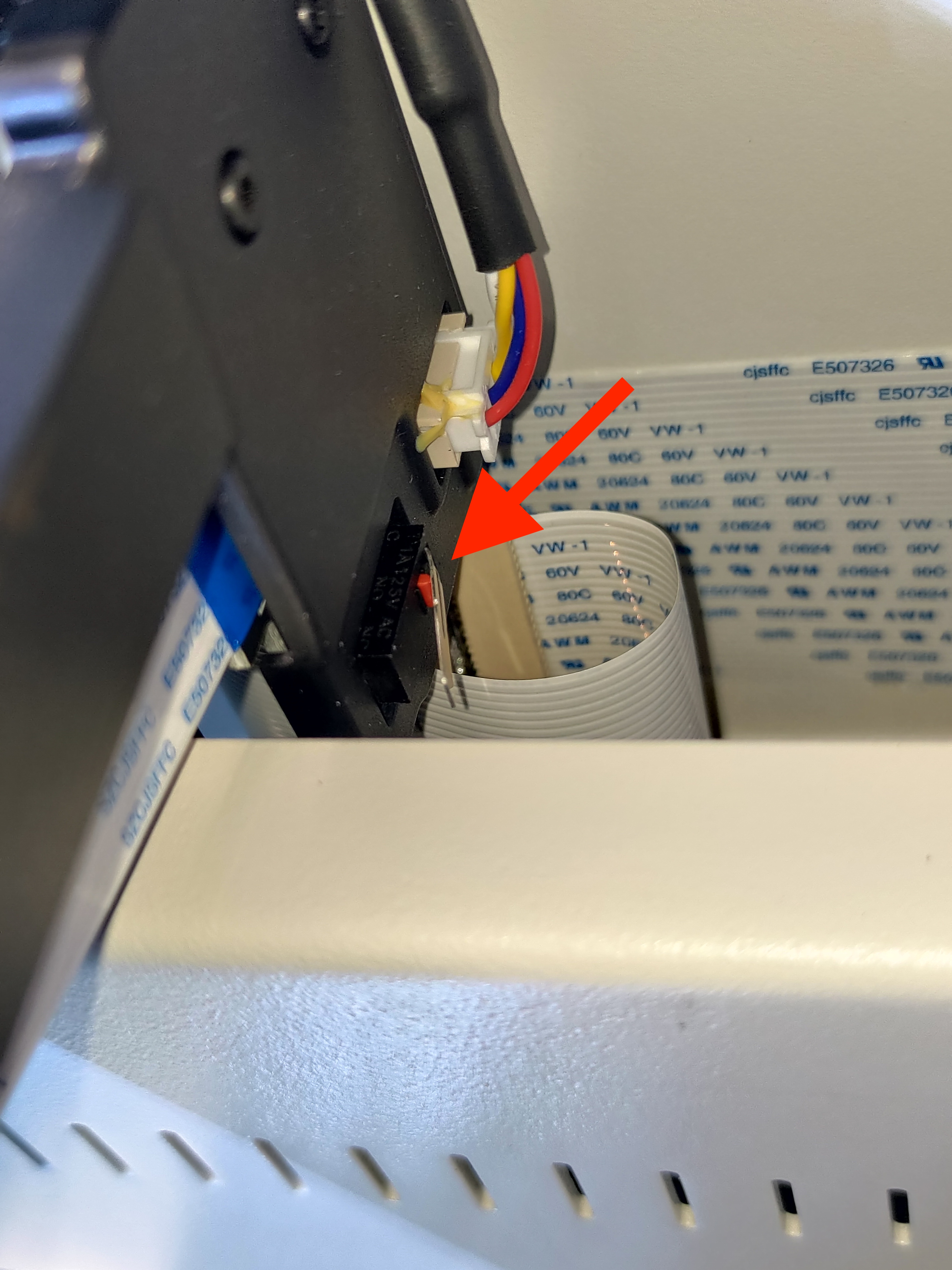

Metaltappen på endestoppet kan blive slidt med tiden, hvilket påvirker følsomheden af endestoppets aktivering.379060.jpg

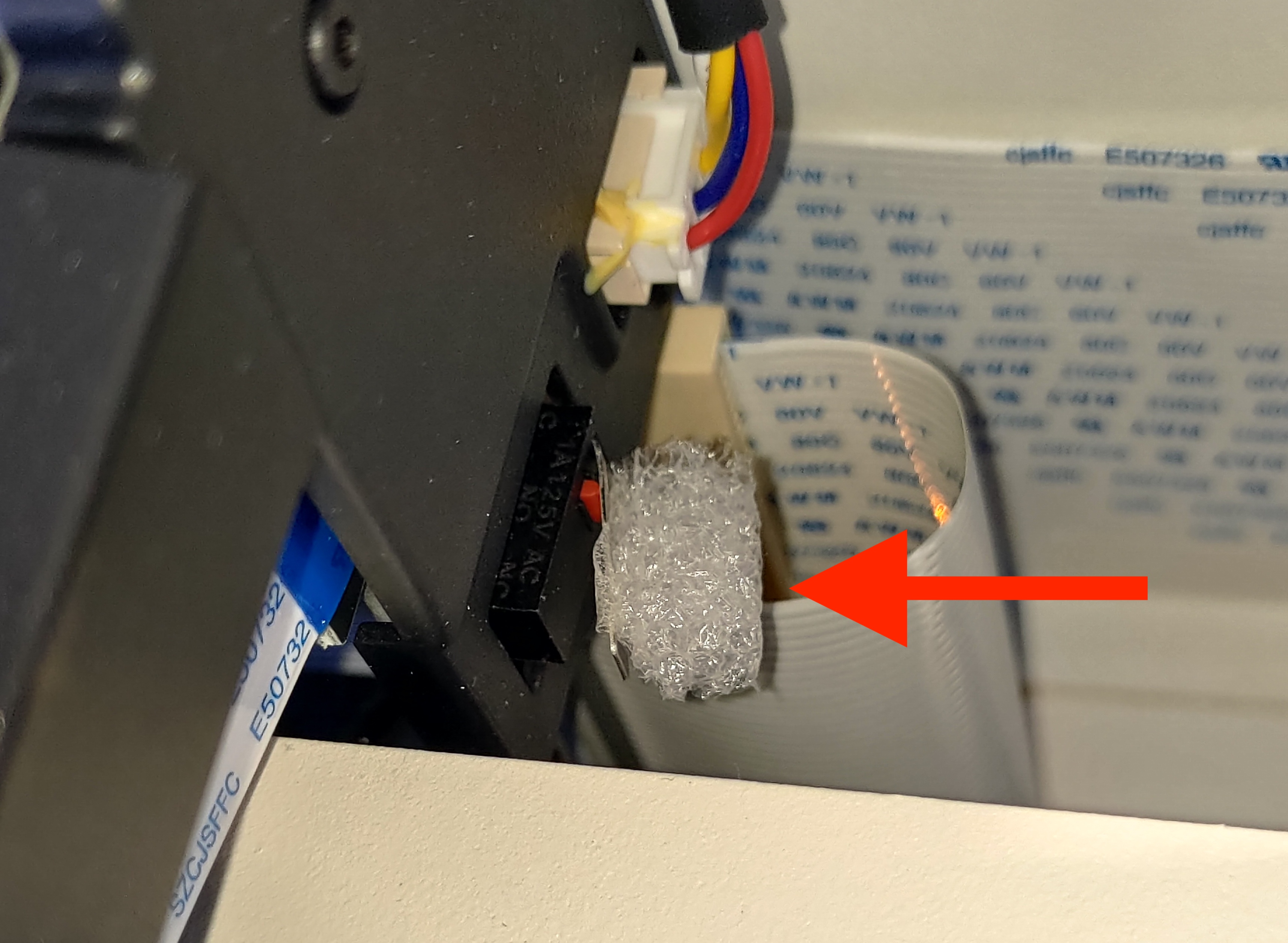

Som vist på billedet nedenfor, kan tilføjelse af et stykke skum eller lignende materiale på tappen midlertidigt løse problemet med, at metalpladen ikke får kontakt med Y-aksens endestop.379056.jpg

Kontroller resultatet i overensstemmelse hermed:

  • Efter forlængelse, homing lykkedes. >> Problem løst
  • Homing mislykket >> Ukendt problem >> Optag en video af situationen med henvisning til eksemplet og gå til Trin 9 for at rapportere problemet.



Trin 8 - Kontroller, om kablet forstyrrer

Nogle gange, hvis kablerne ikke er organiseret korrekt, kan det påvirke aktiveringen af X-aksens endestop, hvilket resulterer i en mislykket homing.



Kontroller resultatet i overensstemmelse hermed:

  • Ja >> Efter justeringer, homing lykkedes.  >> Problem løst



Trin 8.1 - Forlæng kontaktfladen for X-aksens endestop

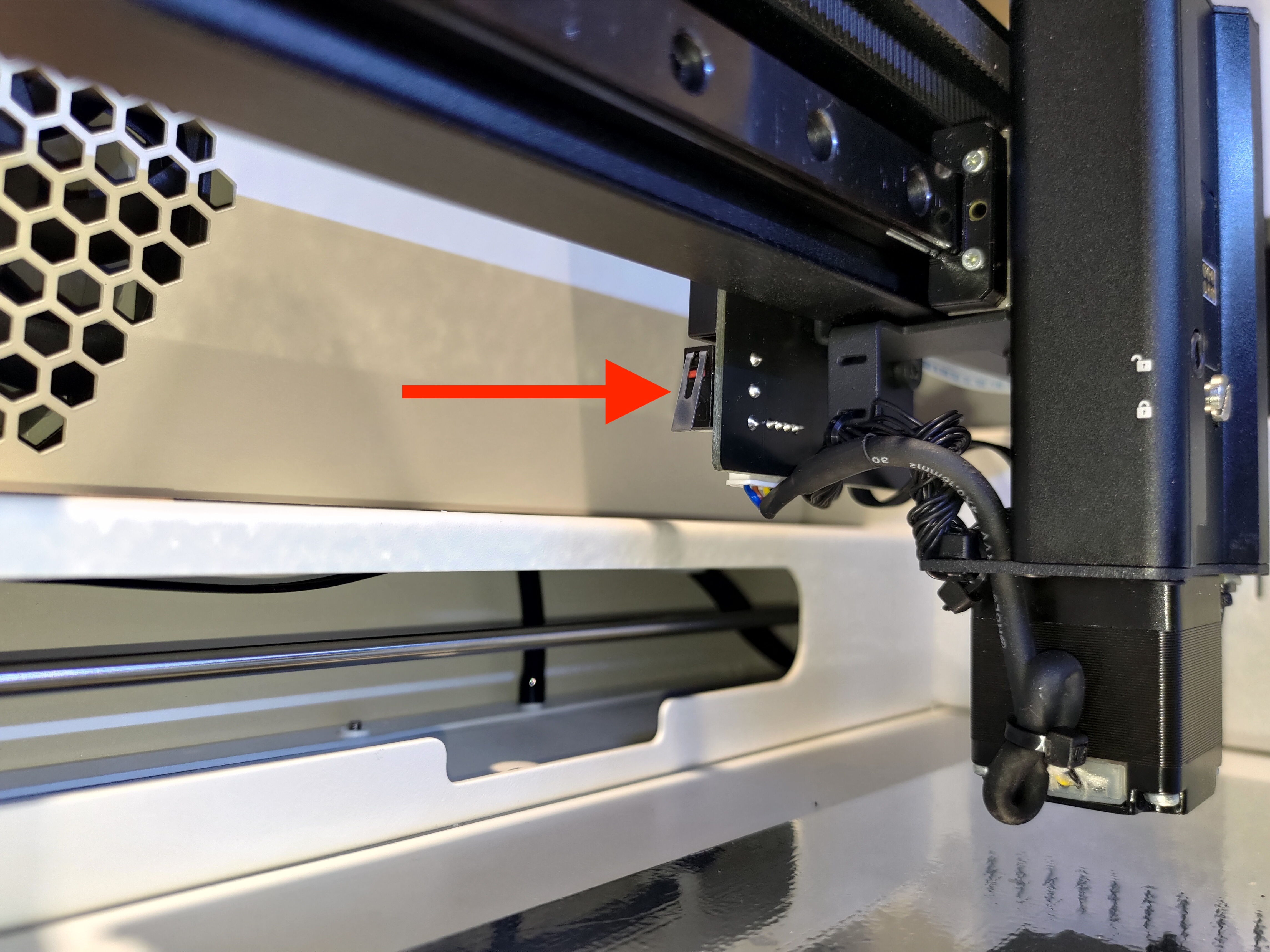

Metaltappen på endestoppet kan blive slidt med tiden, hvilket påvirker følsomheden af endestoppets aktivering.379061.jpg

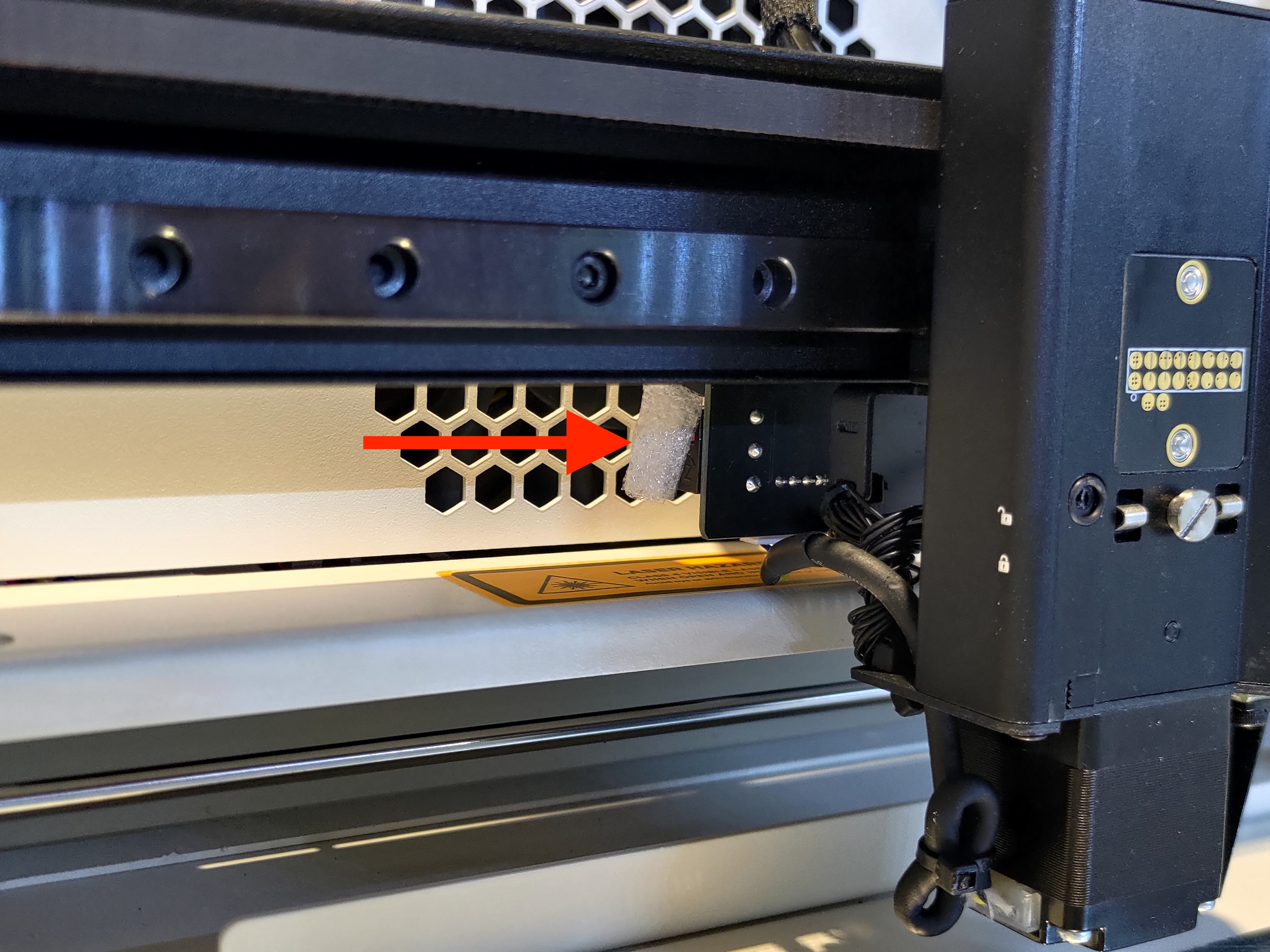

Som vist på billedet nedenfor, kan tilføjelse af et stykke skum eller lignende materiale på tappen midlertidigt løse problemet med, at metalpladen ikke får kontakt med X-aksens endestop.379059.jpg



Kontroller resultatet i overensstemmelse hermed:

  • Efter forlængelse, homing lykkedes. >> Problem løst
  • Homing mislykket >> Ukendt problem >> Optag en video af situationen med henvisning til eksemplet og gå til Trin 9 for at rapportere problemet.



Trin 9 - Kontakt kundeservice

  • Følg venligst instruktionerne i linket nedenfor for at rapportere et problem korrekt til din lokale forhandler eller FLUX-support. [Kontakt kundeservice]
  • Sørg for, at du har gennemført tjeklisten og gemte den som en PDF-fil for at dele dine handlinger.

*De indsamlede oplysninger, såsom fotos eller videoer, der viser din maskines problem i denne artikel, vil være nødvendige at dele med forhandleren eller FLUX Support.


#END
