4-2 Rengøring af lasermodul (10W/20W diodelasermodul)

Foreslået vedligeholdelsesfrekvens: en gang om måneden.

Vedligeholdelsestrin:

A. Rengøring af blæser
B. Rengøring af fokuslinse
C. Rengøring af pogo pin

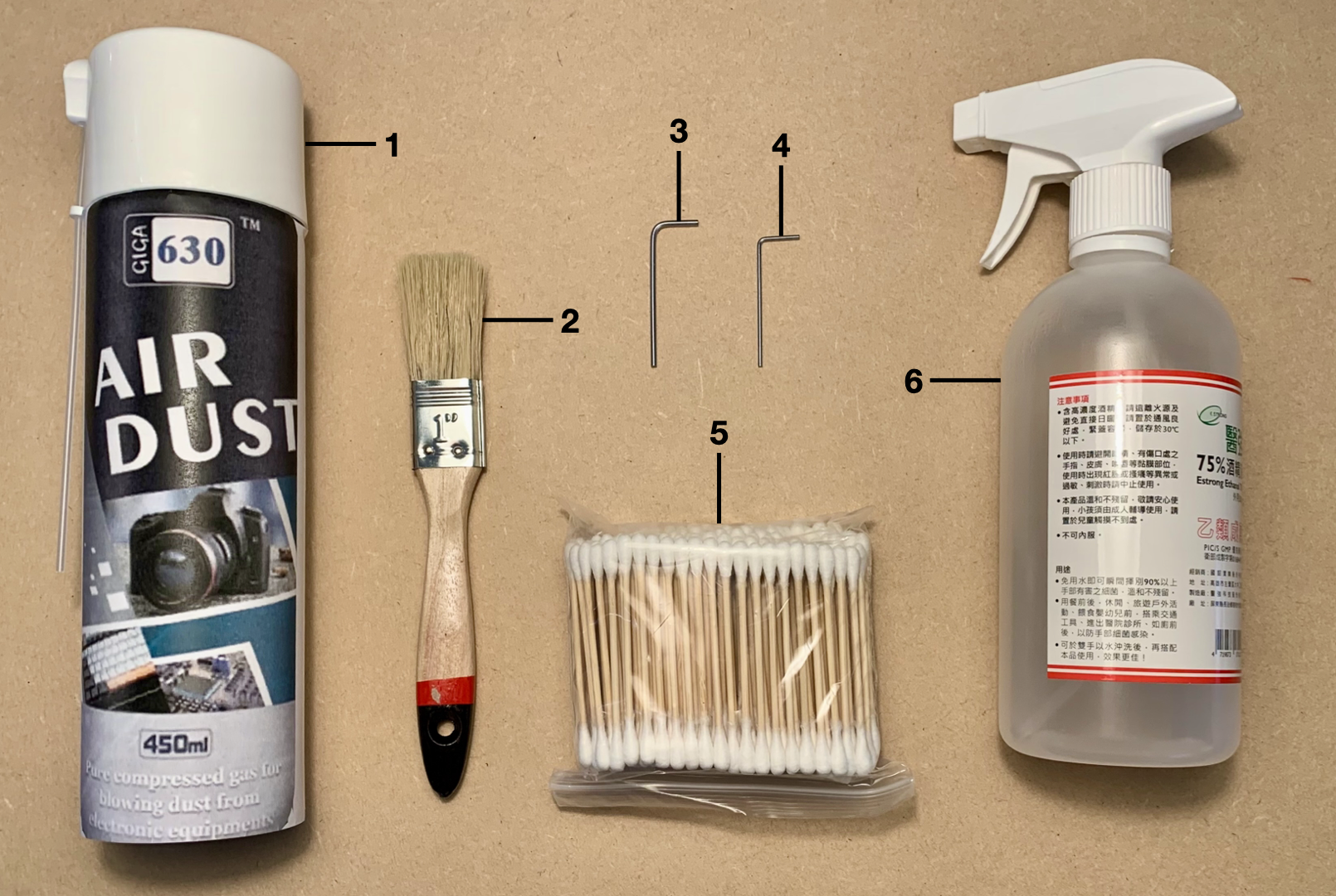

Forberedelsesartikler:

1. Luftblæser
2. Børste
3. 2 mm unbrakonøgle (medbringes selv)
4. 1,5 mm unbrakonøgle (i tilbehørskassen)
5. Vatpind
6. 75% alkohol

A. Rengøring af blæser

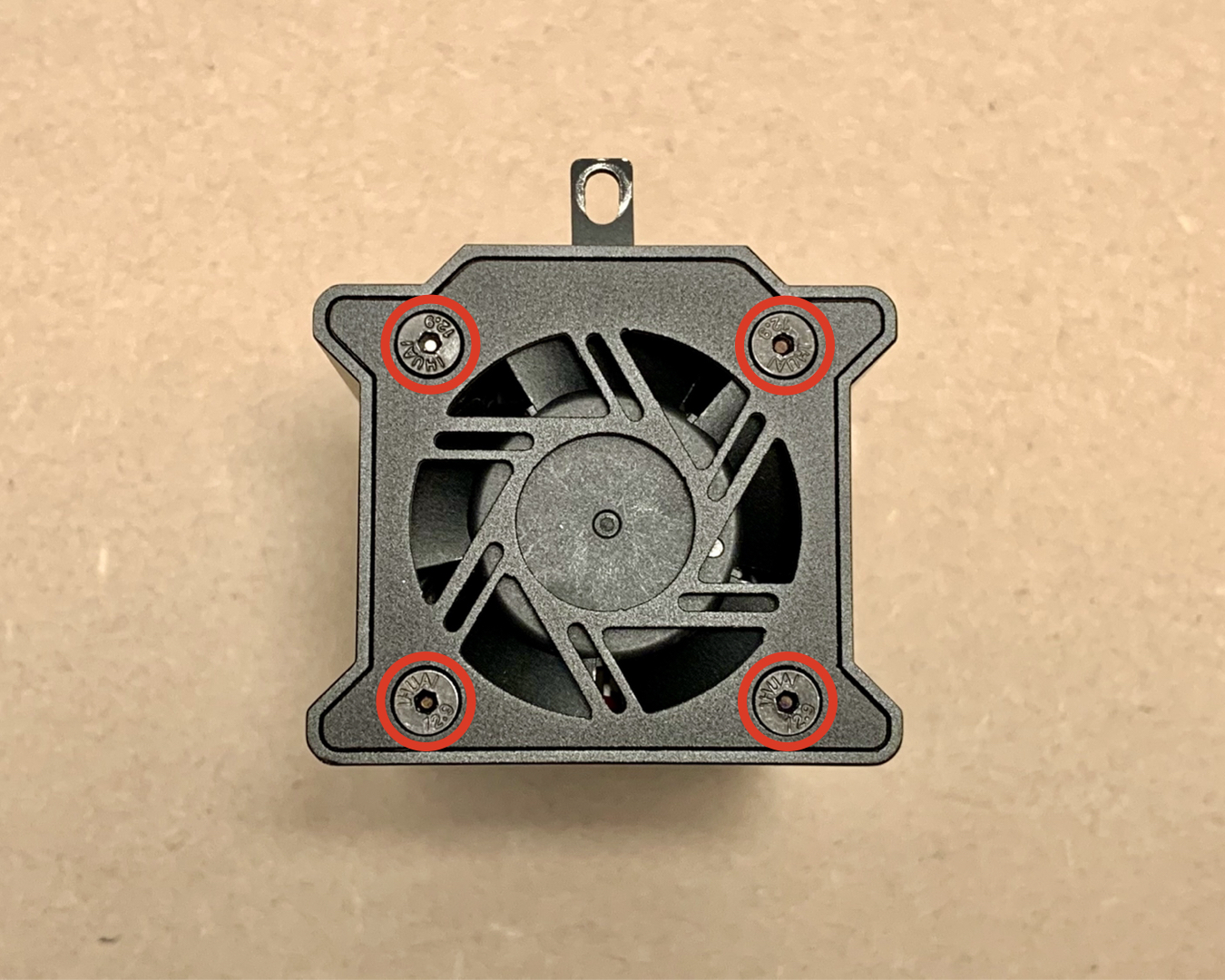

1. Brug en 2 mm unbrakonøgle til at fjerne de fire skruer på toppen af lasermodulet. (Bemærk, at værktøjet i tilbehørskassen er en 1,5 mm unbrakonøgle, ikke en 2 mm unbrakonøgle. Sørg for at bruge det korrekte værktøj i den rigtige størrelse.)

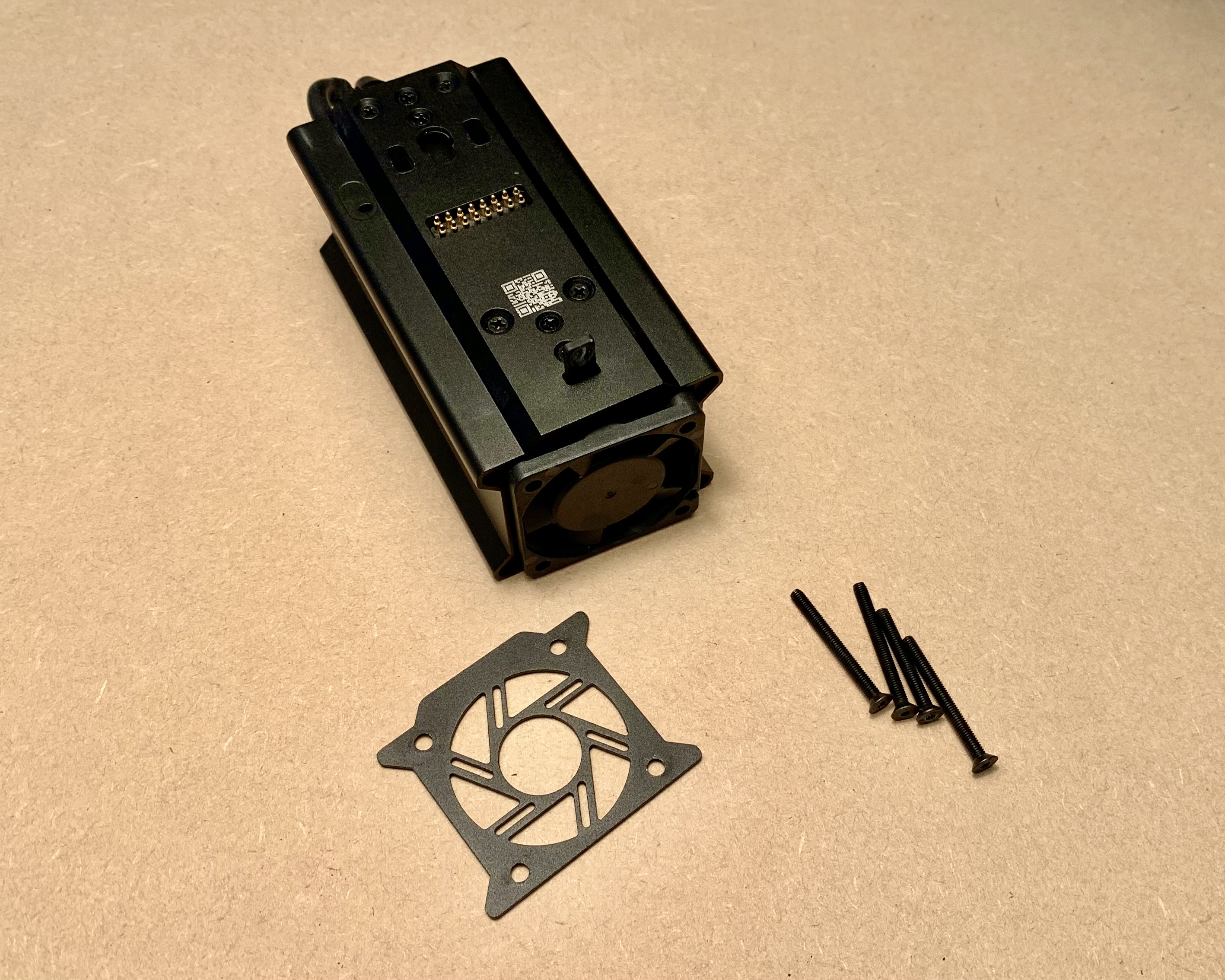

2. Fjern dækslet og træk blæseren ud.

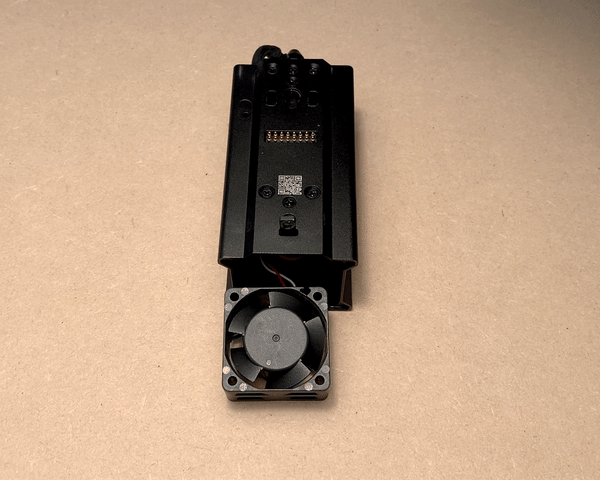

3. Brug luftblæseren til at blæse støvet af blæseren.

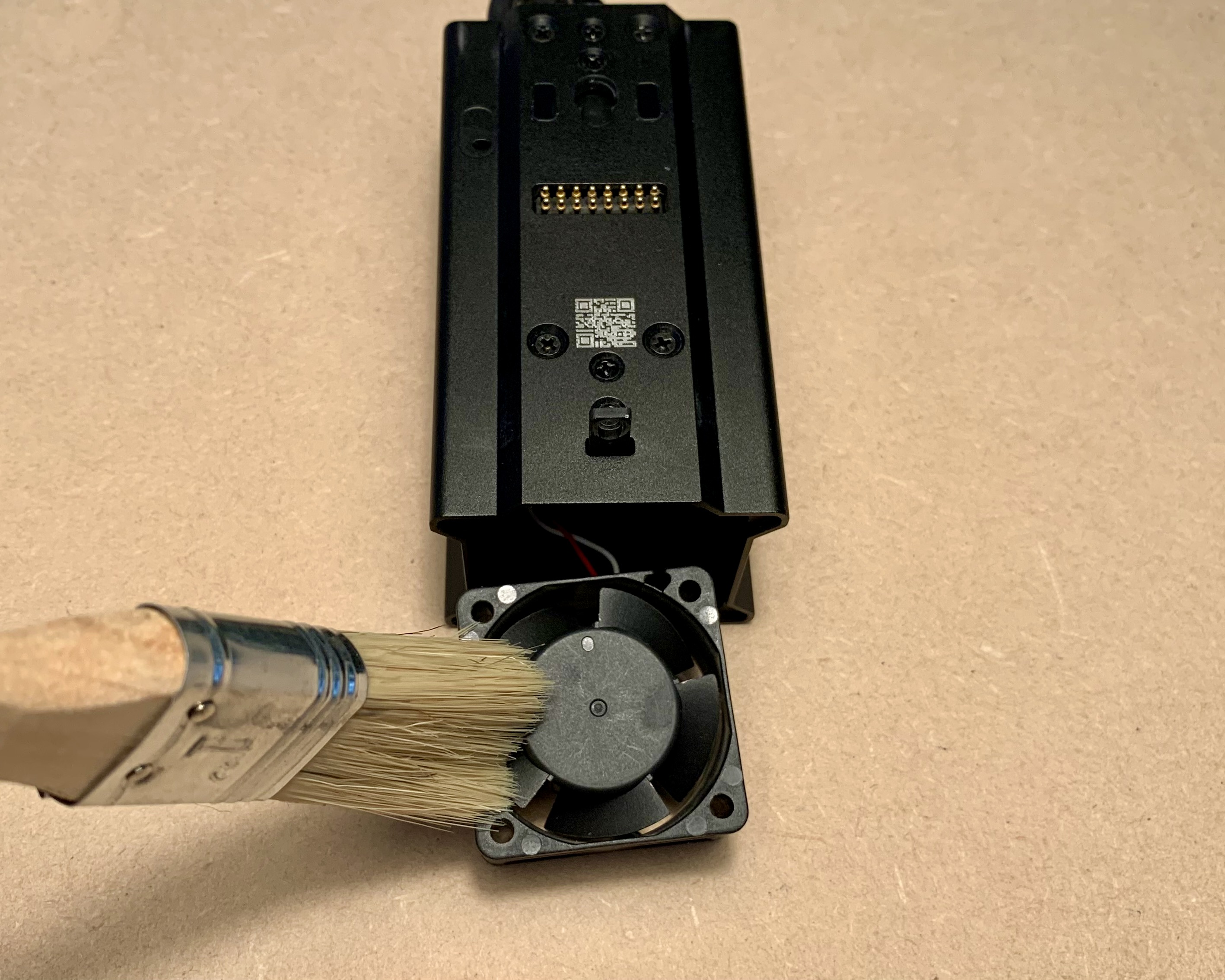

   Brug børsten til at rengøre det resterende støv.

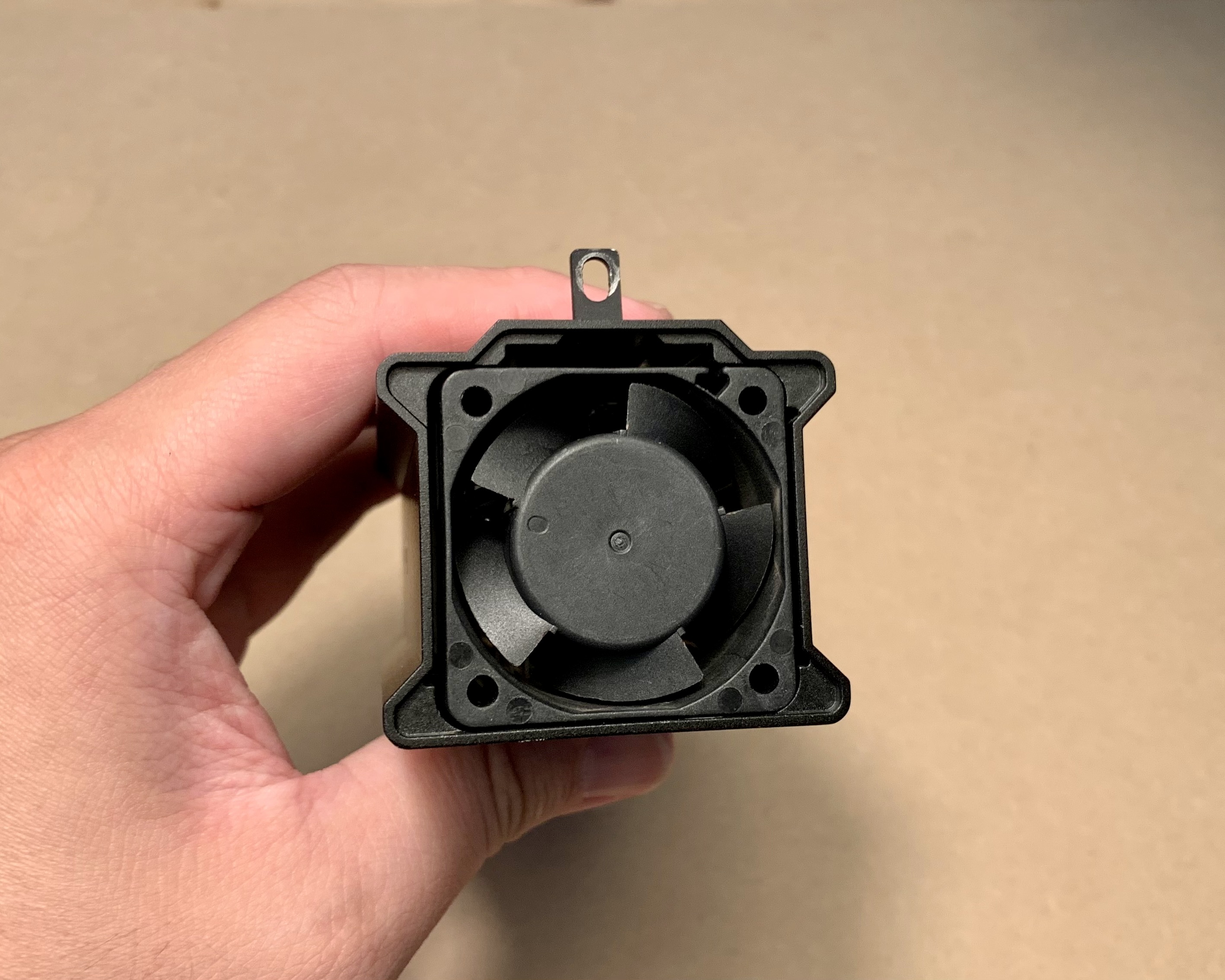

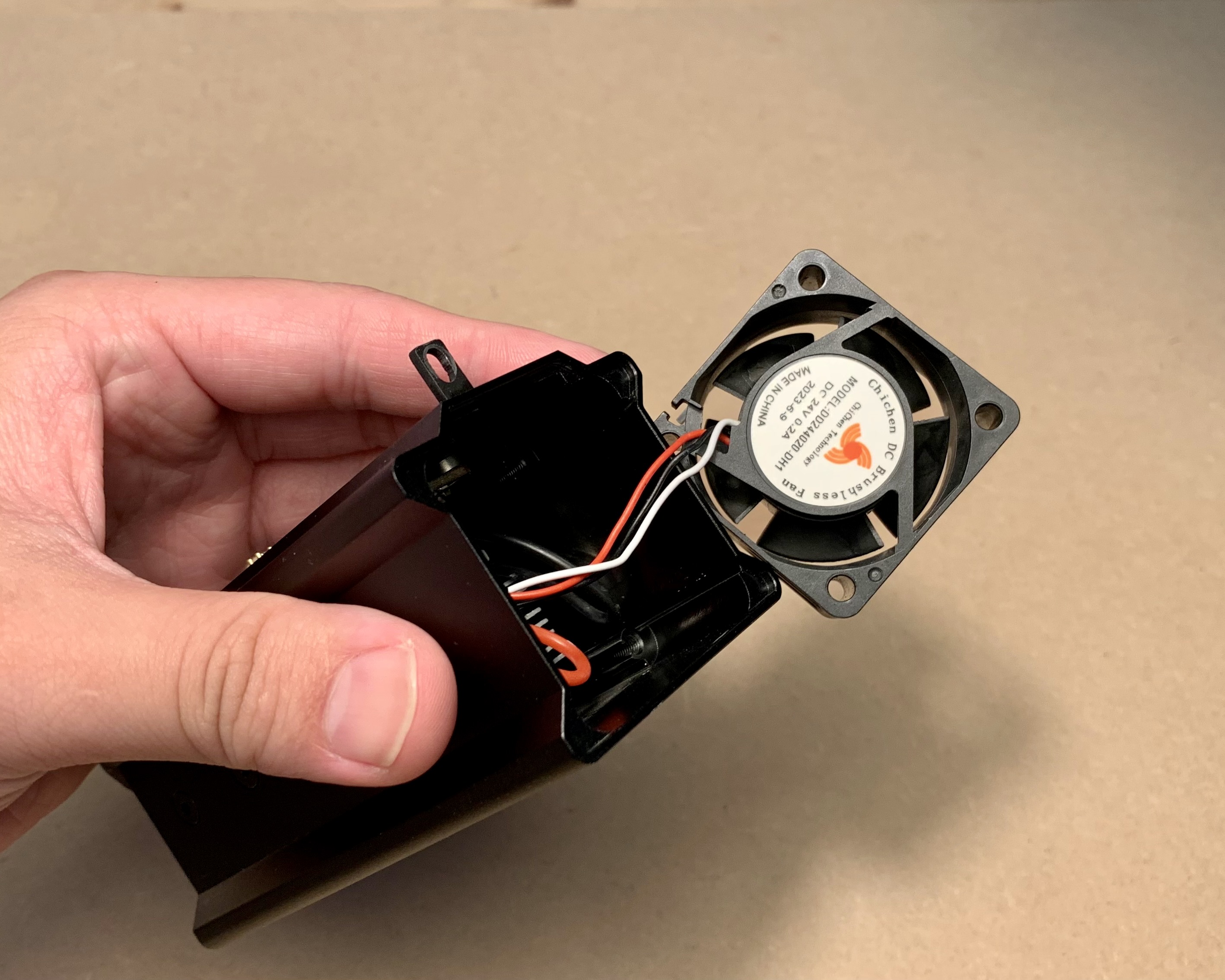

4. Installer blæseren, og vær opmærksom på ledningen og retningen. (Etiketten skal vende nedad.) Undgå at klemme ledningerne, når du håndterer blæseren, for at forhindre beskadigelse.

B. Rengøring af fokuslinse

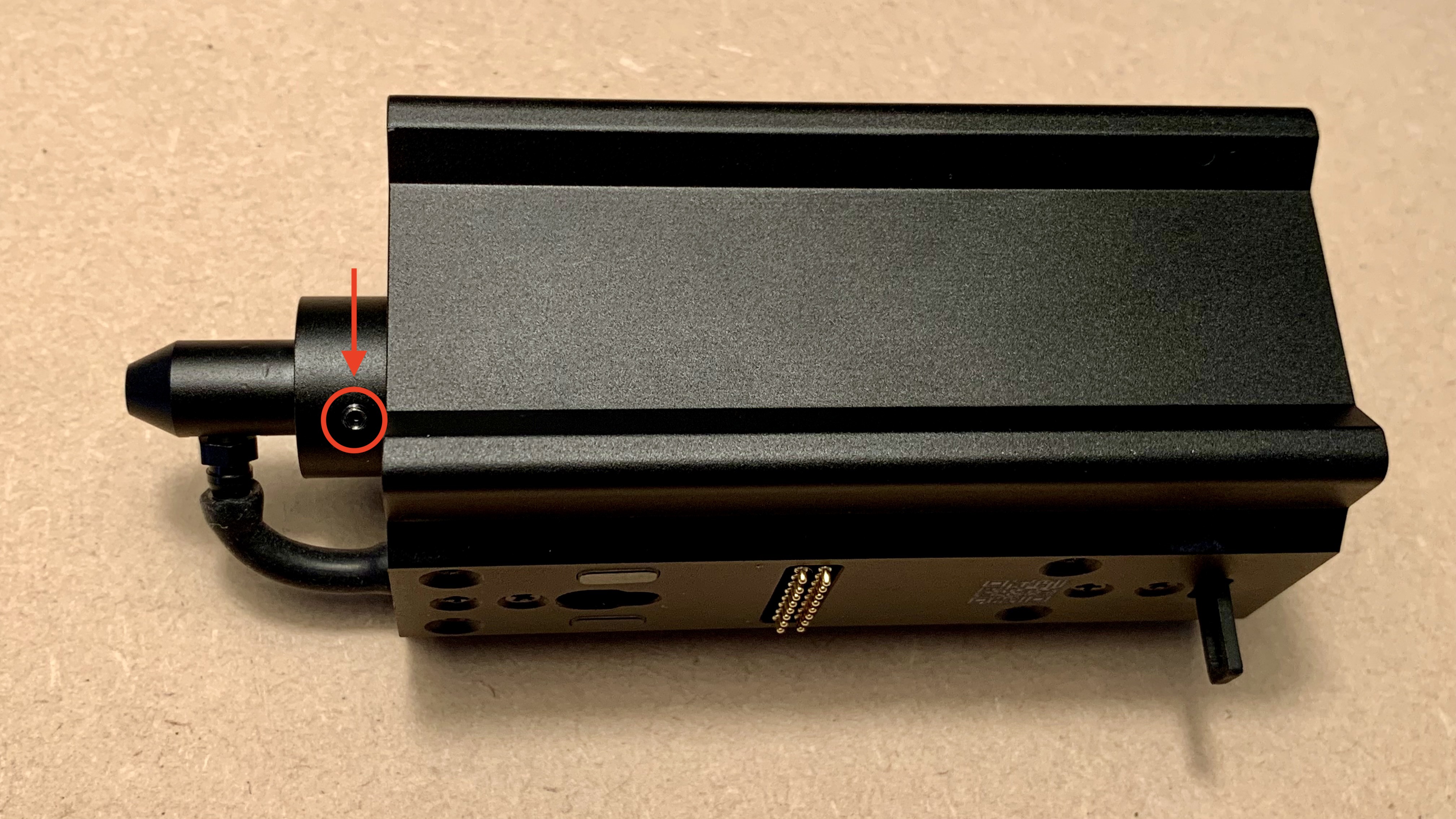

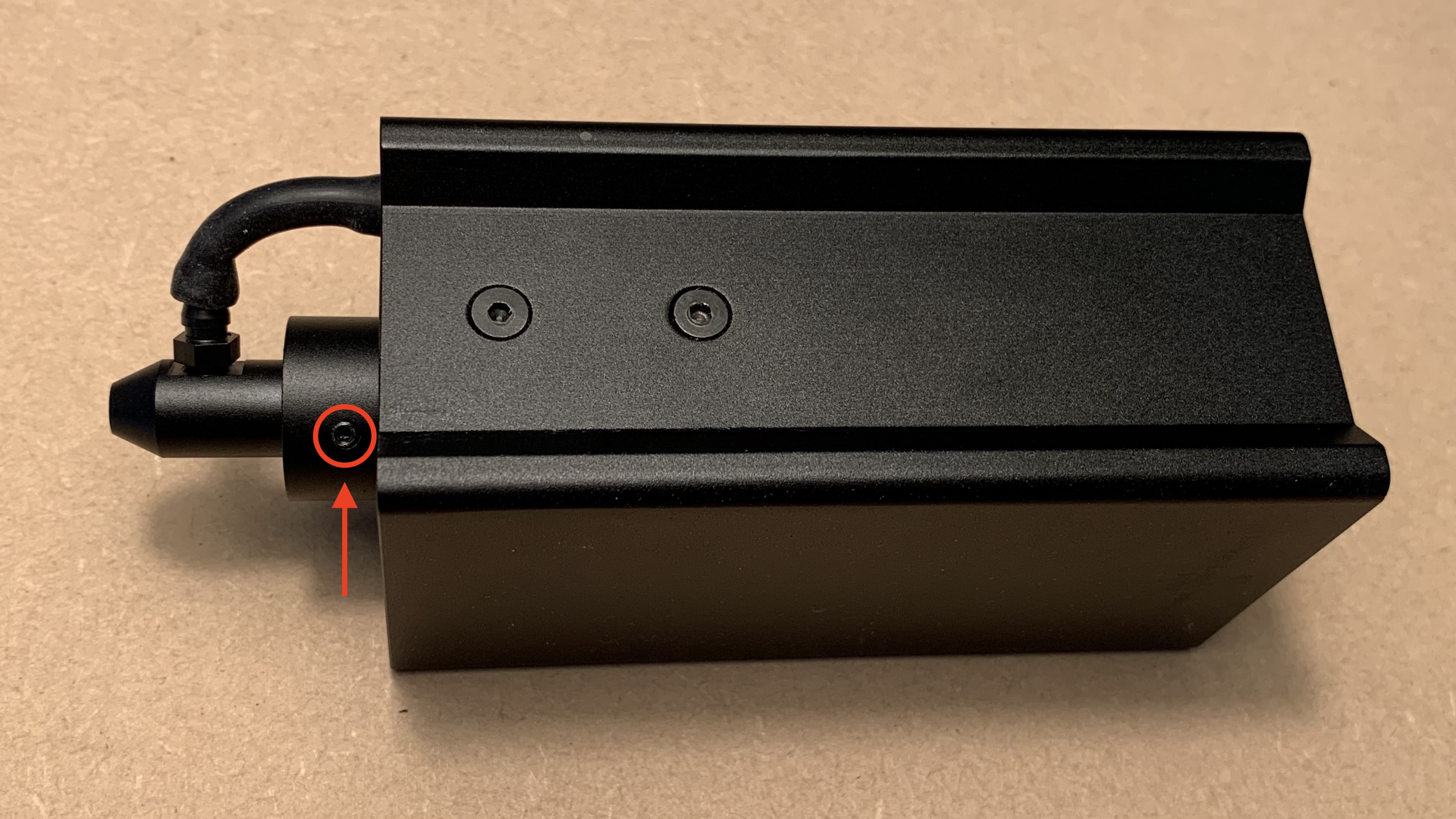

1. Brug 1,5mm unbrakonøglen til at fjerne de to skruer på dysen.

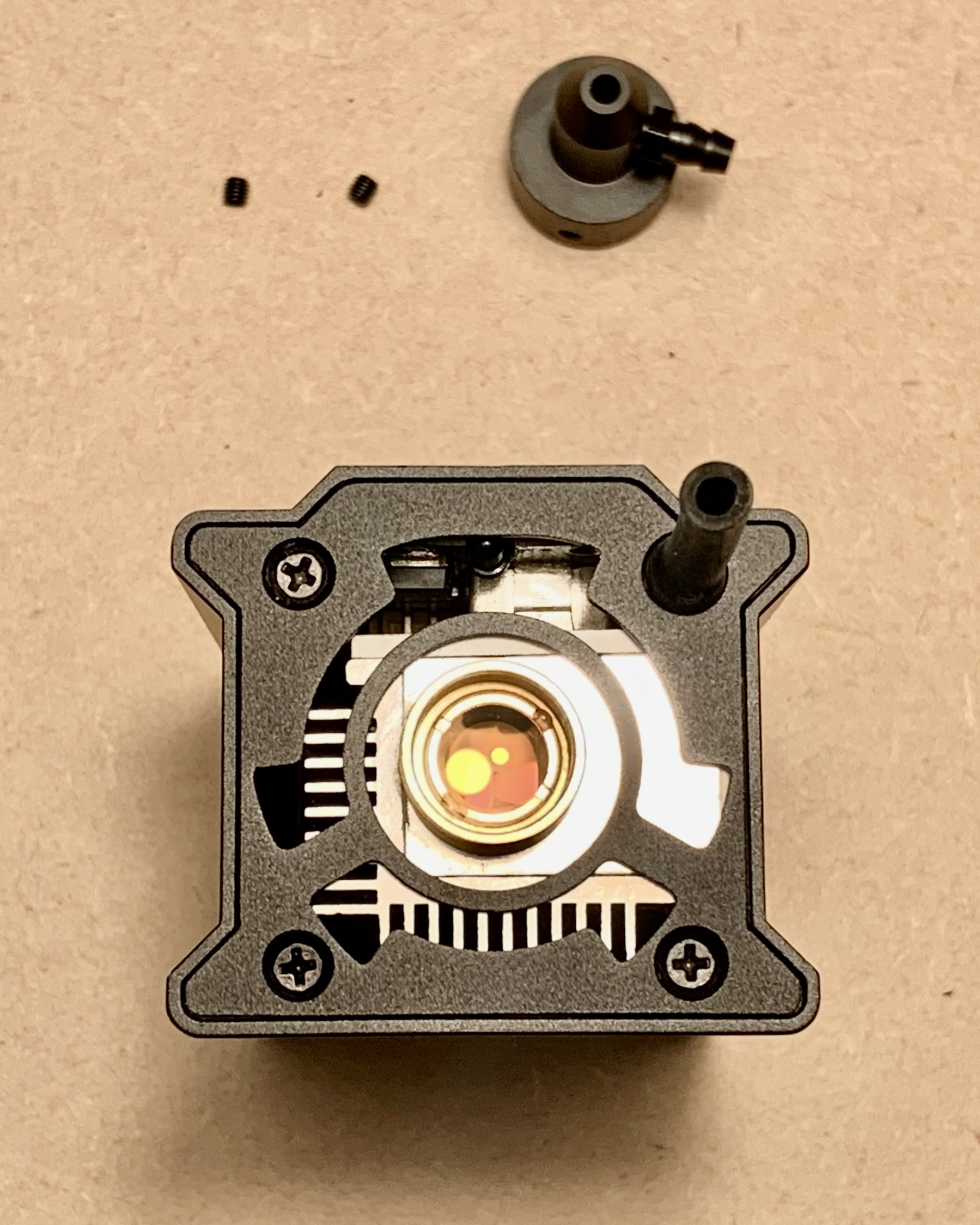

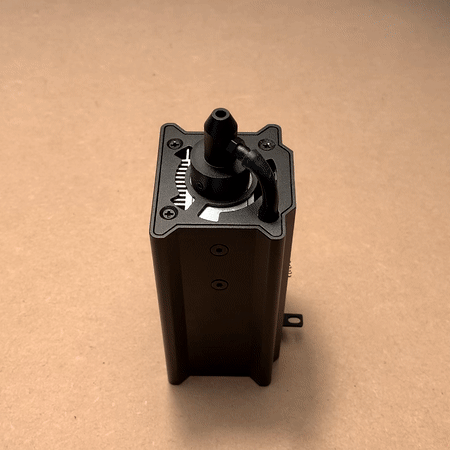

2. Fjern luftslangen og dysen.

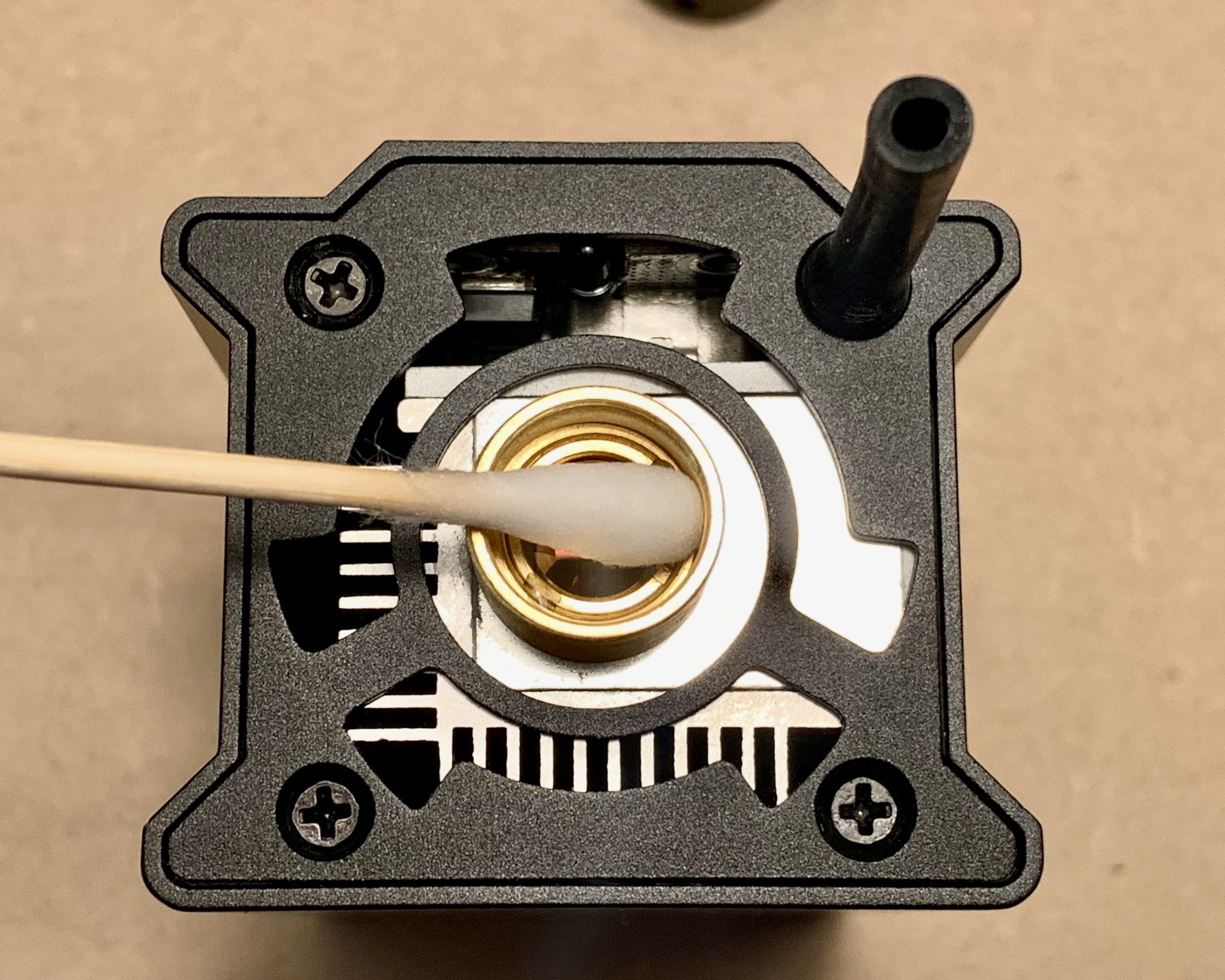

3. Brug en vatpind med en lille mængde alkohol til at rengøre fokuslinsen.


4. Sæt luftslangen og dysen tilbage.

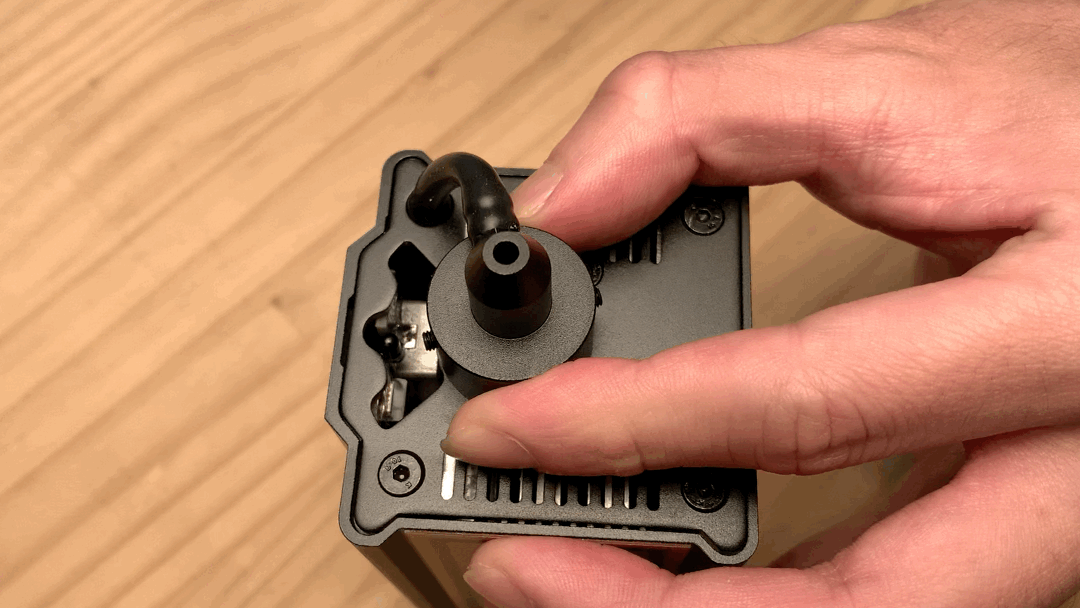

   ⚠︎ Bemærk: Når du skruer skruen på dysen tilbage, skal du skrue den, indtil der er modstand, og dysen ikke er løs, som vist i videoen nedenfor. Brug ikke for meget kraft for at undgå at beskadige dysen.

C. Rengøring af pogo pin

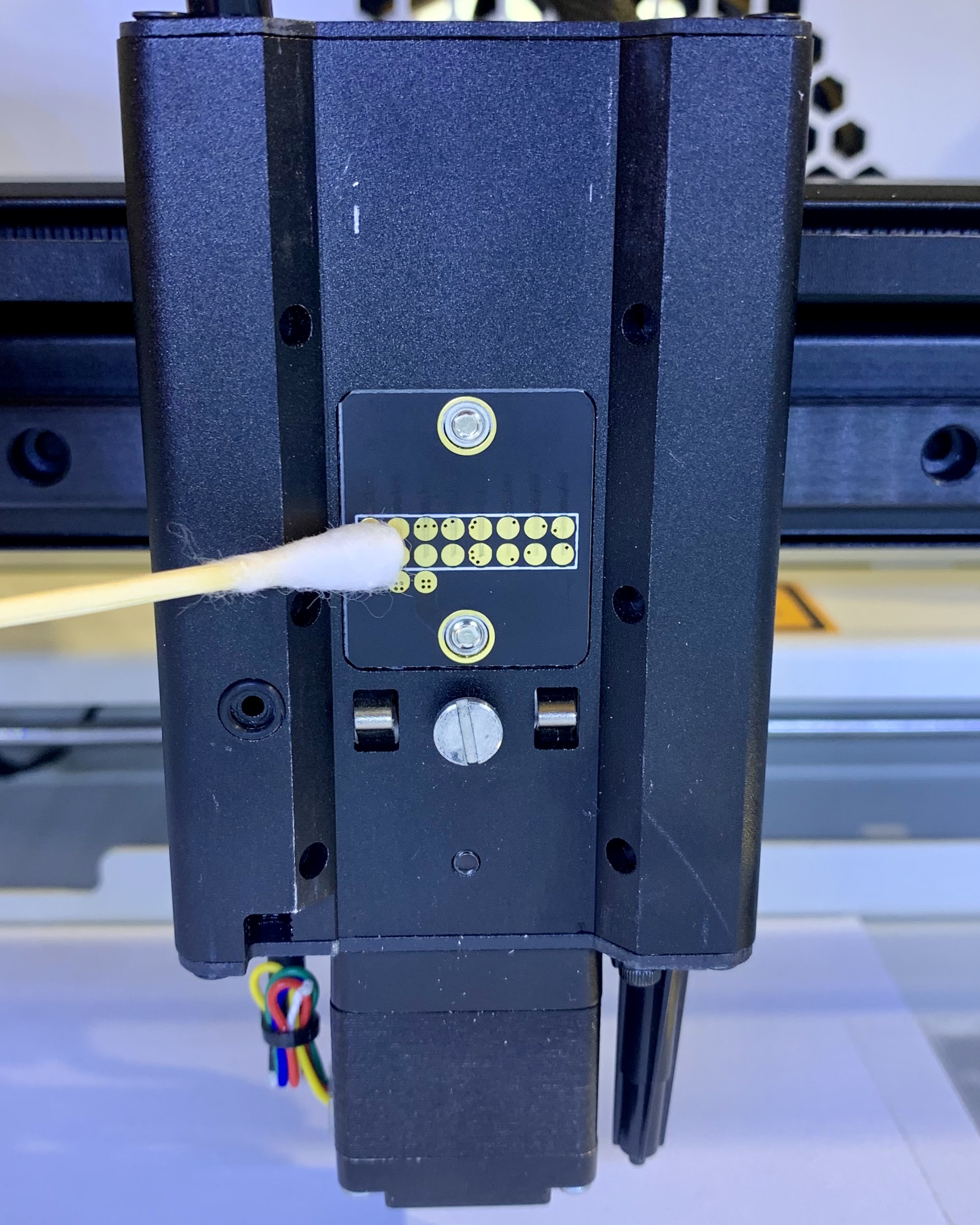

Brug en vatpind med en lille mængde alkohol til at rengøre pogo pin'en på moduladapteren.
