FLUX Ador LSO-Schulung

Einführung

Der sichere Betrieb Ihres FLUX Ador erfordert einen geschulten Laserschutzbeauftragten (LSO). FLUX hat in Zusammenarbeit mit Laserexperten diese FLUX Ador LSO-Schulungsunterlagen entwickelt, um Sie bei der Erfüllung Ihrer LSO-Pflichten zu unterstützen und einen sicheren Betrieb Ihres FLUX Ador zu gewährleisten.



Das erste Dokument, die FLUX Ador LSO-Schulung, besteht aus drei Teilen:

• Der erste Abschnitt, "Sicherer Betrieb des FLUX Ador", beschreibt die Verfahren zur Gewährleistung eines sicheren Betriebs.
• Der zweite Abschnitt, "Verantwortlichkeiten des Laserschutzbeauftragten", beschreibt Ihre Rolle als Laserschutzbeauftragter für Ihren FLUX Ador.
• Der dritte Abschnitt, "Über Laser und Lasersicherheit", enthält allgemeine Informationen über Laser und Lasersicherheit sowie geltende Vorschriften für Laser.

Das zweite Dokument, "FLUX Ador Lasersicherheitsprogramm", ist ein Lasersicherheitsprogramm-Dokument, das Sie als LSO für Ihren FLUX Ador übernehmen können.

Das dritte Dokument, "FLUX Ador Laser-Standardbetriebsanweisung", ist eine SOP, die Sie übernehmen können und die Teil des FLUX Ador Lasersicherheitsprogramms ist.

Das vierte Dokument, "Warnschild", ist ein Schild, das Sie als Compliance-Maßnahme verwenden können, wie in der SOP beschrieben, wenn Sie sich entscheiden, Ihren FLUX Ador nicht unter Klasse-1-Bedingungen zu betreiben.



Sicherer Betrieb des FLUX Ador:

Klasse-1-Bedingungen

Ihr FLUX Ador ist ein Laser der Klasse 4. Bestimmte Sicherheitsvorkehrungen können jedoch "Klasse-1-Bedingungen" um den Laser herum schaffen. Klasse-1-Bedingungen bedeuten, dass unter normalen Betriebsbedingungen keine schädlichen Strahlungswerte erzeugt werden können.

Das bedeutet, wenn Sie sich entscheiden, die Ador-Erweiterungsbasis in der Nicht-Durchgangs-Konfiguration zu verwenden, wie unten beschrieben, sind zusätzliche Schutzmaßnahmen wie Schutzbrillen, Schilder und Warnleuchten nicht erforderlich.

Auch unter Klasse-1-Bedingungen muss jede Person, die den FLUX Ador verwendet, das Benutzerhandbuch und alle Anweisungen in der FLUX App lesen und befolgen.



Ador-Erweiterungsbasis Nicht-Durchgangs-Konfiguration

Die Ador-Erweiterungsbasis Nicht-Durchgangs-Konfiguration wird für Ihren FLUX Ador verfügbar sein.

In der Nicht-Durchgangs-Konfiguration werden die vorderen und hinteren Rahmen der Basis installiert und dienen als Strahlblocker für die Durchgangsöffnungen.

Wenn die Durchgangsfunktion des FLUX Ador nicht genutzt wird, können diese fest verschraubt werden, um die vorderen und hinteren Öffnungen zu verschließen. Siehe Abbildungen unten.

Wenn die Ador-Erweiterungsbasis in einer Nicht-Durchgangs-Konfiguration installiert ist und alle Anweisungen im Handbuch sowie in der FLUX-Software Beam Studio befolgt werden, herrschen Klasse-1-Bedingungen. In diesem Fall sind keine weiteren Laserschutzmaßnahmen erforderlich, außer der Einhaltung des Handbuchs und der FLUX-Software Beam Studio.





Betrieb außerhalb der Klasse-1-Bedingungen

Wenn Ihr FLUX Ador nicht unter Klasse-1-Bedingungen betrieben wird, sind Sie für den sicheren Betrieb verantwortlich. Die bereitgestellte Standardarbeitsanweisung (SOP) erlaubt keinen sicheren Betrieb unter Klasse-4-Bedingungen, daher muss der Laserschutzbeauftragte (LSO) eine entsprechende SOP erstellen. Letztendlich ist der LSO dafür verantwortlich, die Anforderungen zu definieren, zu beschreiben und mit dieser SOP durchzusetzen. Der Laserbediener ist für die Einhaltung und den sicheren Betrieb verantwortlich. Einige Schlüsselelemente einer Klasse-4-SOP können Folgendes beinhalten:



• Geeignete Laserschutzbrillen
  FLUX Ador stellt keine Laserschutzbrillen zur Verfügung, aber entsprechende Schutzbrillen können separat von FLUX erworben werden. Für weitere Informationen kontaktieren Sie bitte support@flux.com, besuchen Sie den FLUX Web Shop, oder besuchen Sie das FLUX Help Center.



• Warnschild
  Ein geeignetes Laserwarnschild wird am Eingang angebracht, um Personen auf die Gefahren im Inneren aufmerksam zu machen. FLUX stellt ein Musterschild (unten) zur Verfügung.

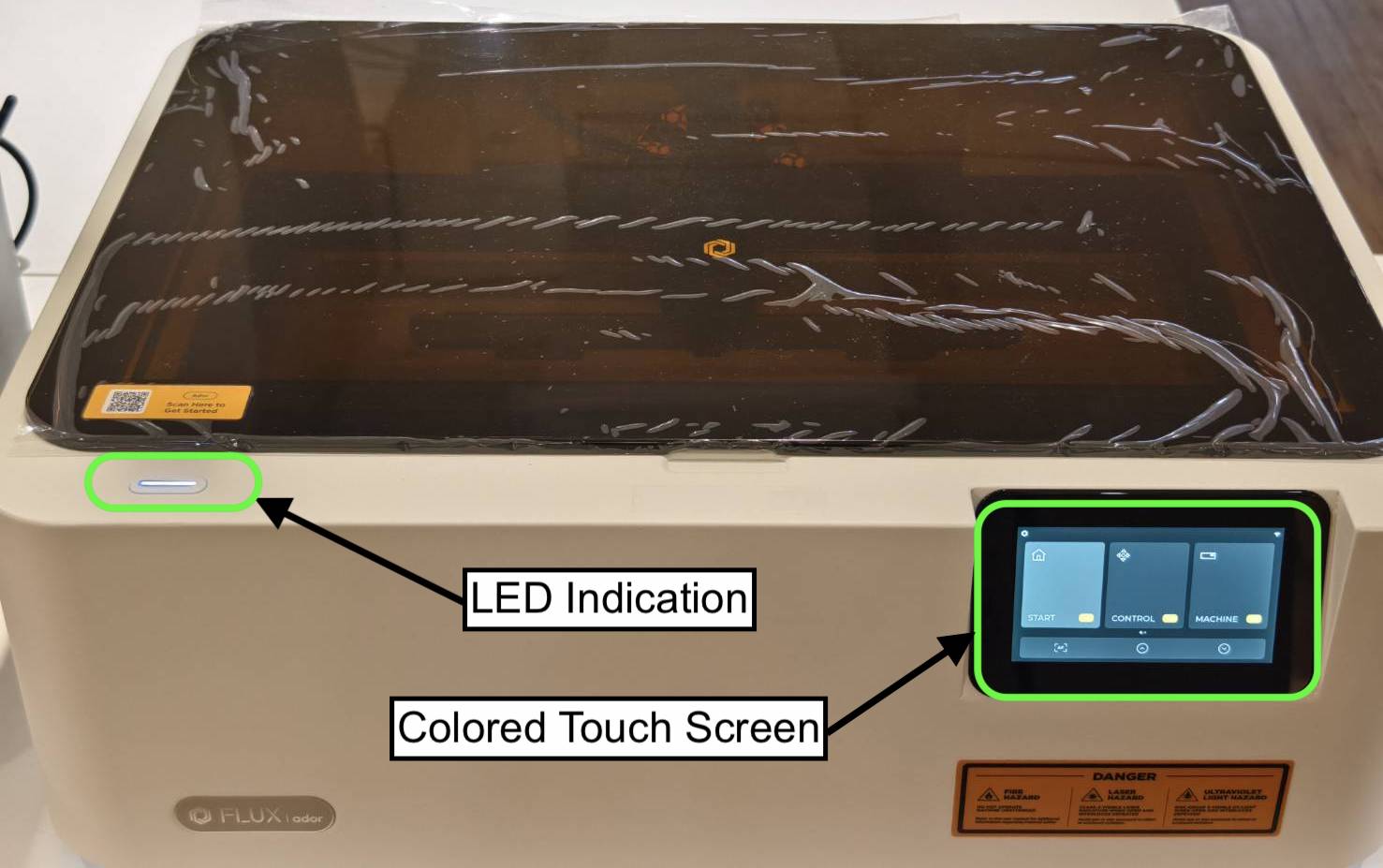

• Licht- und visuelle Anzeigen
  Eine eingebaute LED-Leuchte an der Vorderseite der Maschine leuchtet auf, wenn die Maschine eingeschaltet ist, und ein integrierter Farb-Touchscreen zeigt den Status der Maschine an. Diese zeigen an, ob der Laser in Betrieb ist, einen Fehler aufweist oder ausgeschaltet ist.





• Laser-Verriegelung

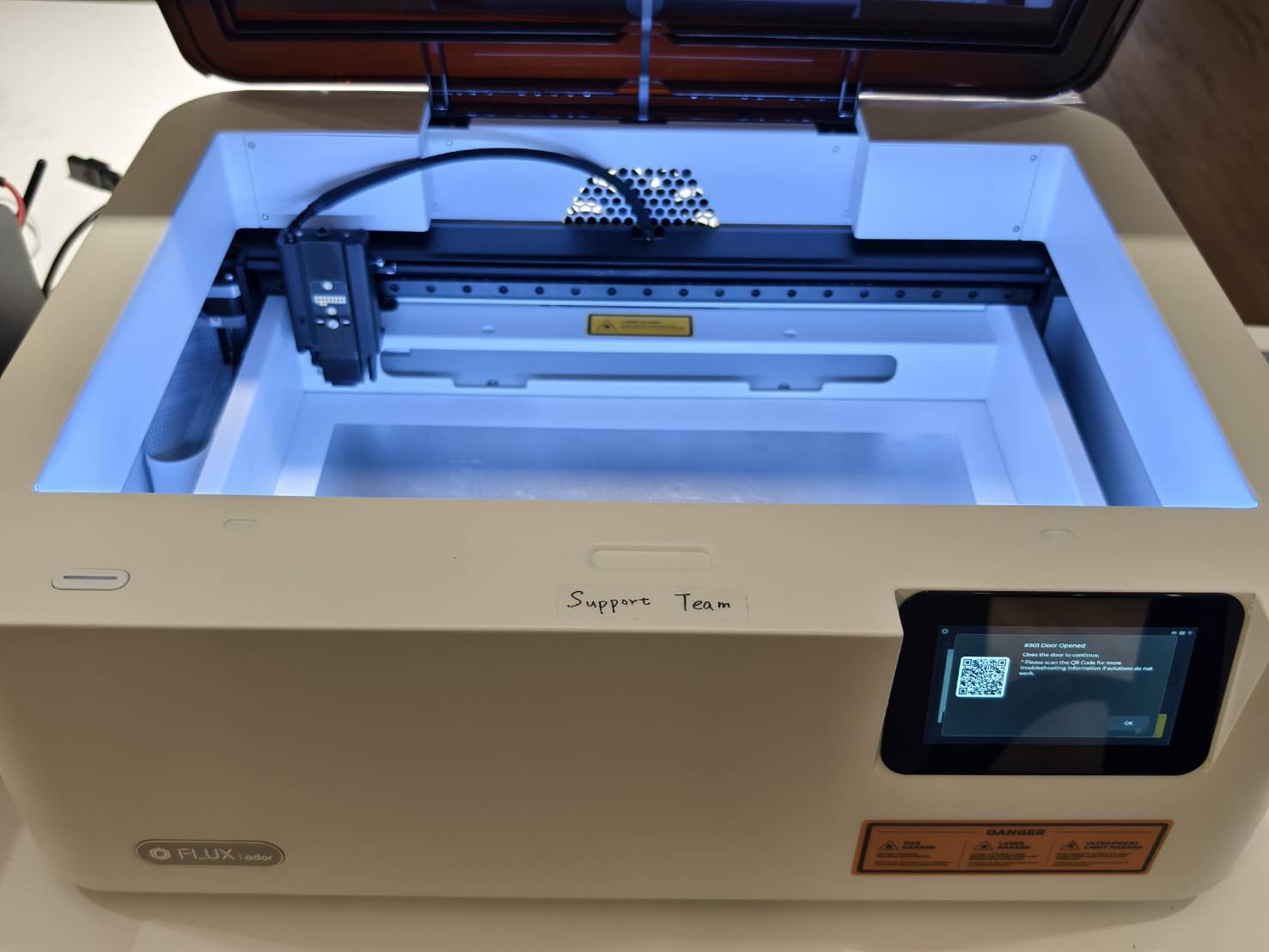

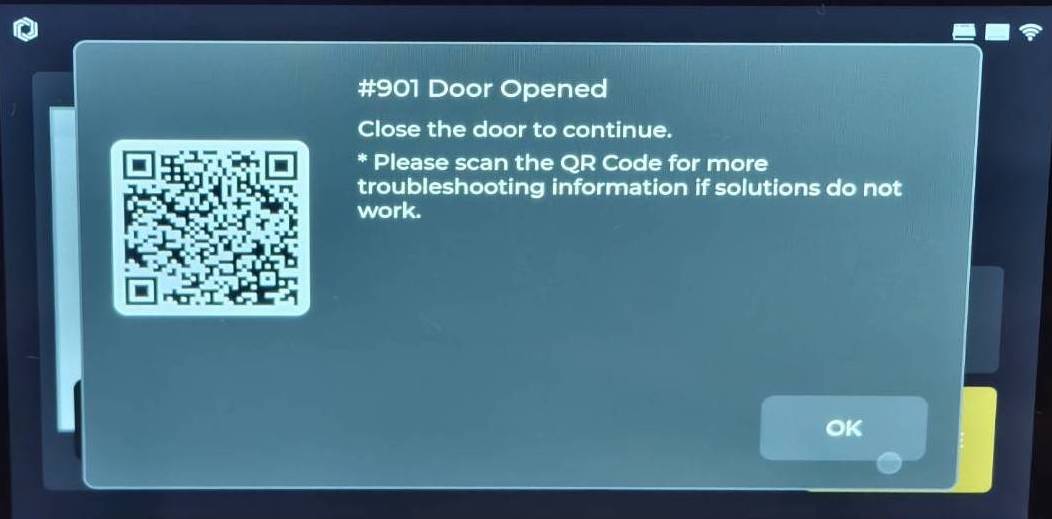

  • Die eingebauten physischen Türsensoren erkennen den Öffnungs- oder Schließzustand der Tür. Die Maschine funktioniert nur bei vollständig geschlossener Tür und gibt keinen Laser aus, wenn die Tür geöffnet ist. Wird die Tür während eines Laservorgangs geöffnet, stoppt die Maschine sofort und eine Fehlermeldung auf dem Bildschirm erinnert den Benutzer daran, die Tür zu schließen und fortzufahren.

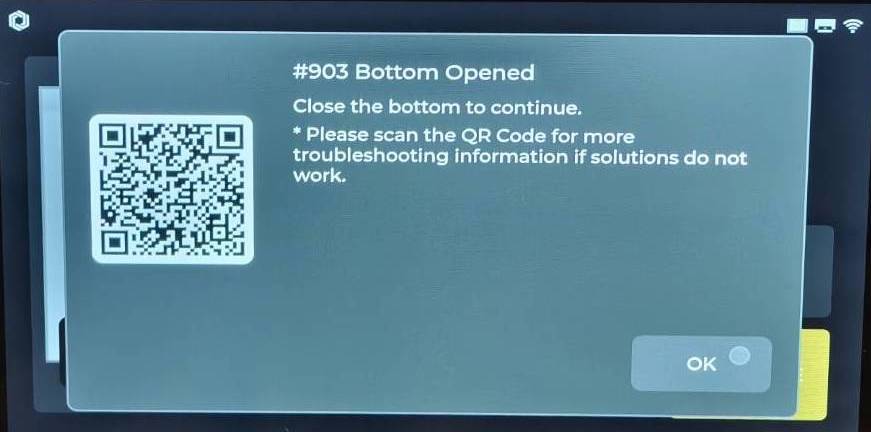

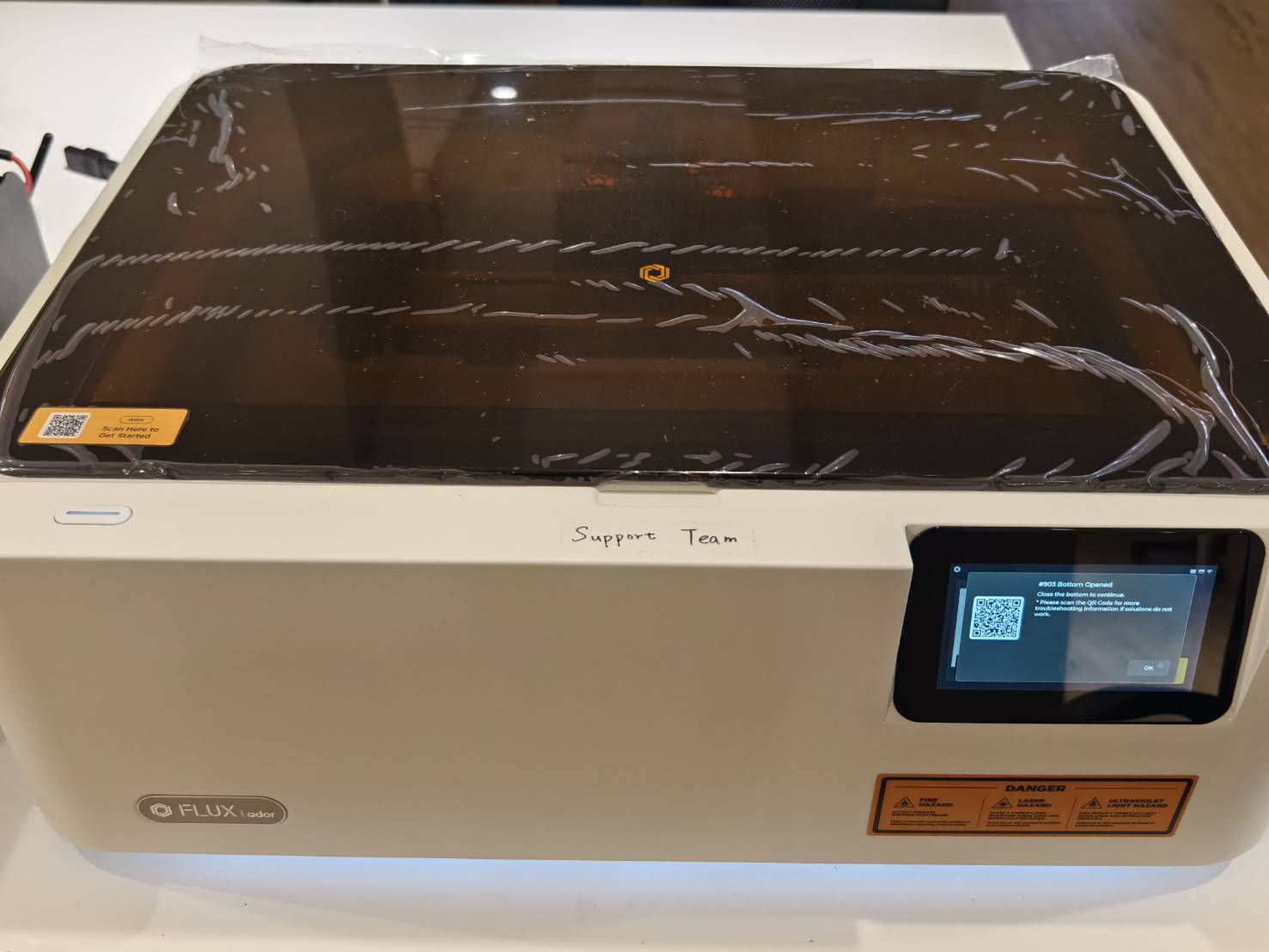

  • Ein weiterer eingebauter Sensor am Maschinenboden erkennt, ob die Verlängerungsbasis oder die originale Bodenplatte der Maschine korrekt installiert ist. Die Maschine funktioniert nur, wenn eines von beiden korrekt installiert ist.





Verantwortlichkeiten des Laserschutzbeauftragten:



Der LSO und Ihr Lasersicherheitsprogramm

ANSI Z136.1 beschreibt Richtlinien für ein Sicherheitsprogramm, das die Gefahren eines Klasse-4-Lasers wie des FLUX Ador minimiert. Die primäre Sicherheitsverantwortung liegt bei einer als Laserschutzbeauftragter (LSO) bezeichneten Person. Dieses Dokument soll Sie bei der Tätigkeit als LSO für eine oder mehrere FLUX Ador-Einheiten unterstützen. Es enthält nicht genügend Informationen für die Tätigkeit als LSO für andere Laser.

Der LSO verifiziert die Klassifizierung des Lasers. Er bestimmt das Gefährdungsniveau unter Berücksichtigung der Laserdetails und erstellt eine Standardarbeitsanweisung (SOP), die festlegt, welche Kontrollmaßnahmen (wie zusätzliche Verriegelungen, Schulungen und Schutzbrillen) eingesetzt werden sollten.

Der LSO ist anschließend verantwortlich für die Unterstützung und Schulung anderer Laserbenutzer, die Gewährleistung der sicheren Einhaltung, die Analyse möglicher Gefahren, die Bereitstellung von Sicherheitsausrüstung, die Sicherstellung der Einhaltung aller Vorschriften, einschließlich (in den USA) CDRH-, OSHA- und staatlicher Vorschriften, sowie die Überprüfung der sicheren Laseranwendung.

Darüber hinaus muss der LSO Schilder, Etiketten, Schutzausrüstung, Einrichtungen, Geräte und Modifikationen empfehlen und genehmigen, Aufzeichnungen führen, den Betrieb des Lasersystems genehmigen und gegebenenfalls Unfälle untersuchen. Der LSO trägt die letztendliche Verantwortung für die Entscheidung, ob und wie ein Laser sicher betrieben werden kann.



Standardarbeitsanweisung

Basierend auf der Gefährdungsbeurteilung muss der LSO eine Standardarbeitsanweisung (SOP) erstellen, die die erforderlichen Kontrollmaßnahmen zur Minimierung von Gefährdungen beschreibt. FLUX hat auch eine Muster-SOP (siehe unten) erstellt, die Sie für Ihr FLUX Ador-Lasersicherheitsprogramm verwenden oder anpassen können.



Über Laser und Lasersicherheit:

Wie sich Laser unterscheiden

Laser sind eine besondere Art von Lichtquelle. Die meisten Lichtquellen bestehen aus vielen verschiedenen Farben, die gleichzeitig in alle Richtungen strahlen. Laserlicht unterscheidet sich in drei Aspekten.

Erstens ist Laserlicht monochromatisch - also einfarbig. Manchmal ist diese Farbe sichtbar, wie beim FLUX Ador 10W/20W Diodenlaser-Modul, das einen sichtbaren blauen Laser ausgibt. Manchmal ist sie unsichtbar, wie beim FLUX Ador 2W Infrarot-Modul, dessen Laserausgabe für das menschliche Auge nicht sichtbar ist.

In technischen Diskussionen wird beschrieben, dass Laser "nichtionisierende elektromagnetische Strahlung" erzeugen. Dies umfasst eine breite Kategorie, die von Sonnenlicht bis zu Radiowellen reicht. Anstelle von Farbe wird der Begriff "Wellenlänge" verwendet. Die Wellenlänge des Niedrigleistungs-Messlasers Ihres Ador mit dem Standard 10W/20W Diodenlaser-Modul beträgt 455 Nanometer, was blau entspricht. Die Wellenlänge des Ador 2W Infrarot-Moduls beträgt 1064 Nanometer, was für das menschliche Auge unsichtbar ist.

Der zweite Unterschied zwischen Laserlicht und normalem Licht besteht darin, dass Laserlicht gerichtet ist. Das bedeutet, dass es sich in einer geraden Linie, als Strahl, ohne starke Ausbreitung fortbewegen kann.

Der dritte Unterschied ist, dass Laserlicht kohärent ist. Dies bedeutet, dass jede Lichtwelle mit den anderen synchronisiert ist.

Es ist sehr schwierig, Licht dazu zu bringen, sich geradlinig fortzubewegen, ohne sich auszubreiten. Wenn die Wellen nicht ausgerichtet sind oder wenn es eine Mischung aus Farben und Richtungen gibt, breitet sich der Strahl aus. Laser können jedoch über lange Strecken ausgerichtet bleiben und - was besonders wichtig ist - auf einen Punkt fokussiert werden.

Die größte Wirksamkeit und Gefahr von Lasern im Vergleich zu gewöhnlichem Licht ergibt sich aus ihrer Fähigkeit, fokussiert zu werden.



Laser-Grundlagen

Der allererste Laser verwendete ein Stroboskoplicht und einen Rubinkristall. Das Licht des Stroboskops wurde im Rubinkristall verstärkt und regte ihn zur Emission von nicht-ionisierender elektromagnetischer Strahlung bei 694 Nanometern an. Das Akronym "LASER" stammt aus diesem Experiment - Lichtverstärkung durch stimulierte Emission von Strahlung.

Diese ersten Laser wurden als "Festkörperlaser" bezeichnet, da die aktiven Teile feste Kristalle waren. Kurz nach der Entwicklung von Festkörperlasern kamen Gaslaser auf, die Neonröhren ähneln können. Elektrizität bringt Gas in einer Röhre zum Leuchten. Speziell abgestimmte Spiegel verstärken das Licht, und der Laserstrahl tritt aus. Der Infrarot-Drucklaser in Ihrem FLUX ist ein Gaslaser. Er verwendet eine Gasmischung, aber das Gas, das den Strahl tatsächlich erzeugt, ist Kohlendioxid, auch bekannt als CO2.

Eine der jüngsten Laserentwicklungen ist der Diodenlaser. Diodenlaser sind kleine elektrische Bauteile, die ähnlich wie Mikrochips und LEDs hergestellt werden. Sie wandeln Strom direkt in Laserlicht um. Möglicherweise haben Sie schon einmal einen in einem Laserpointer gesehen. Der Standard-10W/20W-Lasermodullaser des Ador ist ein Diodenlaser.



Messgrößen

Vier Messgrößen werden verwendet, um die Wirkung eines Lasers zu beschreiben.

Joule misst Energie. Wenn Sie ein Gramm Wasser mit Licht bestrahlen, bis es 1 Joule Energie absorbiert hat, erwärmt sich das Wasser um etwa ein Viertel Grad Celsius.

Watt misst Leistung. Wenn Sie eine Ein-Watt-Lampe für eine Sekunde einschalten, gibt sie während dieser Zeit 1 Joule ab.

Joule pro Quadratzentimeter misst die Bestrahlungsdosis. Wenn Sie dieses Ein-Watt-Licht auf einen Quadratzentimeter Papier fokussieren und es eine Sekunde lang leuchten lassen, verteilt sich dieses eine Joule auf dem Papier und erwärmt es leicht, ähnlich wie das Wasser. Wenn Sie es jedoch auf 1/100 der Größe fokussieren, kann das Papier versengen und braun werden.

Schließlich misst Watt pro Quadratzentimeter die Bestrahlungsstärke. Wenn Sie dieses Ein-Watt-Licht weiterhin auf das Papier scheinen lassen, fügt es kontinuierlich Joule an Energie hinzu. Ist es auf einen Quadratzentimeter fokussiert, erwärmt es sich langsam. Ist es auf 1/100 der Größe fokussiert, kann das Papier Feuer fangen.



Gefahren durch Laserstrahlen

Laserstrahlen können gefährlich sein, da die Energie des Lasers Augen und Haut schädigen kann. Wenn der Hauptinfrarotlaser Ihres FLUX Ador auf Gewebe trifft, erwärmt er dieses. Dies kann sowohl zu Schäden an den Augen als auch an der Haut führen. Das Risiko steigt mit der Leistung des Lasers, seiner Fokussierung und der Einwirkdauer. Daher werden all diese Faktoren bei der Beurteilung der Sicherheit berücksichtigt.

Der Laserstrahl kann eine Person auf drei Arten treffen. Erstens kann der Laser direkt auf die Person gerichtet werden. Zweitens kann der Laser bei der 'spiegelnden Reflexion' in Richtung einer Person reflektiert werden. Drittens trifft der Laser bei der 'diffusen Reflexion' auf eine nicht spiegelnde Oberfläche und streut das Licht in alle Richtungen. Da das Licht einer diffusen Reflexion gestreut wird, ist es nicht so gefährlich wie das direkte oder reflektierte Licht - aber es kann immer noch genügend Intensität aufweisen, um Schäden zu verursachen.

Obwohl jeder Körperteil durch einen Laserstrahl geschädigt werden kann, ist das Auge besonders empfindlich und verletzlich. Das ferne Infrarot, wie der Strahl von CO2-Lasern, wird von der Hornhaut vor dem Auge absorbiert; daher stellt es im Gegensatz zu vielen anderen Lasern keine Netzhautgefahr dar.



Lasergefahrenklassen

Laser werden nach der Höhe der Strahlung klassifiziert, die während des normalen Betriebs auftreten kann.

Laser der Klasse 1 können während des normalen Betriebs keine Verletzungen verursachen. Laser der Klasse 1M sind identisch, außer wenn vergrößernde Optiken verwendet werden. Der FLUX Ador mit der geschlossenen Baugruppe ist ein Laser der Klasse 1.

Laser der Klasse 2 können in weniger als 0,25 Sekunden keine Verletzungen verursachen. Laser der Klasse 2M sind identisch, es sei denn, es werden vergrößernde Optiken verwendet.

Laser der Klasse 3R sind geringfügig gefährlich, wenn der Strahl direkt auf das Auge gerichtet wird. Laser der Klasse 3B sind gefährlich, wenn der Strahl auf das Auge gerichtet wird, stellen aber normalerweise keine Gefahr dar, wenn der Strahl gestreut wird.

Laser der Klasse 4 stellen sowohl bei direkter als auch bei gestreuter Exposition eine Gefahr für Augen und Haut dar. Der FLUX Ador mit der Durchgangs-Baugruppe ist ein Laser der Klasse 4.



Laservorschriften

In den USA werden Laserhersteller wie FLUX vom Center for Devices and Radiological Health (CDRH) reguliert und müssen die Bundesgesetze 21 CFR 1040.10 und 1040.11 einhalten. In vielen anderen Ländern (aber nicht in den USA) müssen sowohl Laserhersteller als auch -anwender die Norm IEC60825 befolgen.

ANSI Z136.1 ist eine freiwillige Norm, die den sicheren Umgang mit Lasern beschreibt. OSHA (ein US-Bundesgesetz, das für Arbeitsplätze, aber nicht für Privathaushalte gilt) schreibt ein Sicherheitsprogramm vor, wie es in der ANSI-Norm beschrieben ist.

Das CDRH verlangt, dass Lasergeräte der Klasse 4 über einen festgelegten Satz von Sicherheitsmerkmalen verfügen.

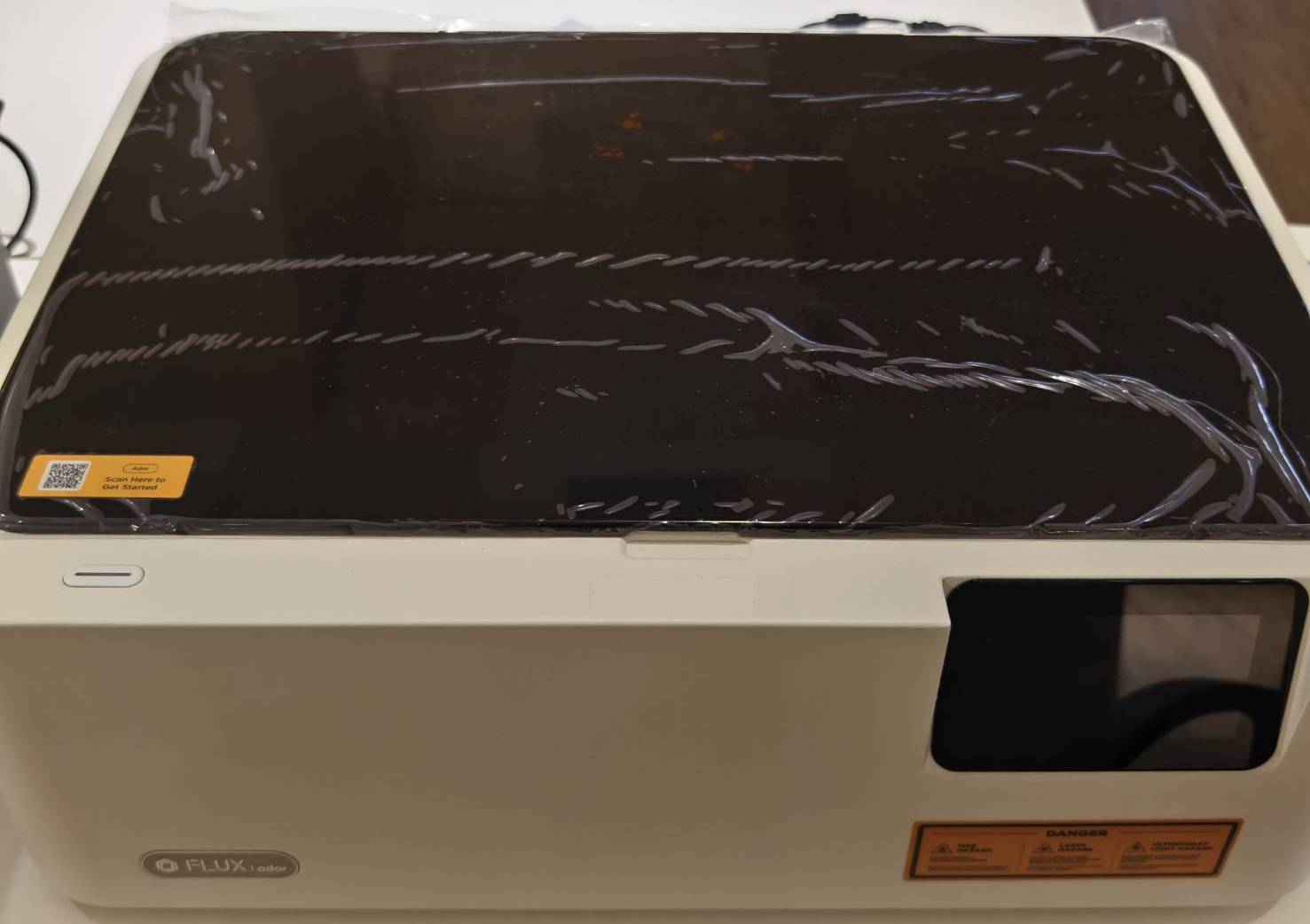

Das Gehäuse des FLUX Ador verhindert den Zugang zu übermäßiger Laserstrahlung und dient als Schutzgehäuse. Sicherheitsverriegelungen deaktivieren den Laser, wenn der Deckel geöffnet wird.

Das Passwort für Ihr FLUX Software Beam Studio-Konto und die optionale Einstellung eines Passworts auf dem Touchscreen dienen als Hauptzugangssteuerung für Ihren FLUX Ador und verhindern einen unbefugten Laserbetrieb.

Der farbige Touchscreen des FLUX Ador dient als Emissionsanzeige; er zeigt den genauen Maschinenstatus an und signalisiert, ob Laserlicht vorhanden ist.

Die Bedienelemente sind so angeordnet, dass für ihre Bedienung kein Laserschutz erforderlich ist, und alle Sichtoptiken begrenzen die Exposition auf Werte der Klasse 1.

Auf der Maschine befinden sich auch bestimmte Etiketten, die nach US-amerikanischem und bestimmten internationalen Gesetzen vorgeschrieben sind.

Je nach Land, Bundesland und sogar Stadt können weitere Laservorschriften gelten, und die Vorschriften können sich ändern. Diese Informationen sollen Sie bei der Erstellung eines Sicherheitsprogramms gemäß ANSI Z126.1 unterstützen, können Sie jedoch nicht in Bezug auf die rechtliche Konformität beraten.



Nicht-Strahl-Gefahren

Ihr FLUX Ador kann zusätzlichen Gefahren ausgesetzt sein. Um Risiken zu minimieren, betreiben Sie Ihren FLUX Ador stets gemäß der Bedienungsanleitung und befolgen Sie alle Anweisungen in Beam Studio.



Elektrische Gefahren

Ihr FLUX Ador verwendet ein 100V-240V zu DC24V Netzteil. Das Umgehen von Sicherheitsfunktionen oder Sensoren, der Betrieb eines Lasers mit beschädigtem Gehäuse, nicht autorisierte Wartung oder jede andere Verwendung entgegen der Bedienungsanleitung kann Sie gefährlichen und sogar lebensgefährlichen Spannungen aussetzen.



Durch Laser erzeugte Luftschadstoffe

Bei der Bearbeitung von Materialien mit einem Laser können verschiedene gefährliche Luftschadstoffe entstehen. Die Luft muss gefiltert werden, um diese Schadstoffe zu entfernen. Befolgen Sie die Bedienungsanleitung Ihres FLUX Ador, um sicherzustellen, dass alle Abgase entweder ordnungsgemäß behandelt oder ins Freie abgeleitet werden, wo sie sich gefahrlos verflüchtigen können.



Prozess nicht-ionisierender Strahlung

Bei der Bearbeitung von Metallen mit einem Laser kann ultraviolettes Licht freigesetzt werden. Wenn Ihr FLUX Ador ein Licht erzeugt, das zu hell ist, um es bequem zu betrachten, wenden Sie den Blick ab.



Kollaterale nicht-ionisierende Strahlung

Das Material, das den Laserstrahl erzeugt, kann schädliche Mengen an UV- und/oder IR-Strahlung emittieren. Der FLUX Ador wurde getestet, um sicherzustellen, dass außerhalb des Gehäuses oder beim Blick durch die Deckelscheibe keine schädlichen Strahlungswerte auftreten.





FLUX Ador Lasersicherheitsprogramm

GELTUNGSBEREICH

Dieses Programm gilt für FLUX Ador Laser betrieben von FLUX Ador Besitzer. Dieses Programm basiert auf den Richtlinien von ANSI Z136.1-2014, Amerikanischer Nationalstandard für die sichere Verwendung von Lasern. Die ordnungsgemäße Umsetzung dieses Programms gewährleistet, dass die Laserexposition stets unterhalb der maximal zulässigen Expositionsgrenzwerte (MPE) bleibt.



LASERSICHERHEITSBEAUFTRAGTER

Eine als Lasersicherheitsbeauftragter (LSO) benannte Person trägt die Verantwortung und Befugnis, die Einhaltung dieses Programms sicherzustellen. Der LSO muss:

• Gefährdungsbeurteilungen für den FLUX Ador Laser durchführen
• Schutzmaßnahmen für den FLUX Ador Laser festlegen und deren Umsetzung sicherstellen
• Verfahren, Standardarbeitsanweisungen, Schutzausrüstung, Schilder und Etiketten genehmigen
• Sicherstellen, dass alle Mitarbeiter, die mit dem Laser arbeiten, eine angemessene Sicherheitsschulung erhalten
• Das Programm überwachen und die Einhaltung gewährleisten
• Programmdatensätze führen

Der LSO hat die endgültige Befugnis, die Kontrollmaßnahmen für den FLUX Ador-Laser festzulegen und kann alternative Kontrollen genehmigen, wenn diese nach seinem Ermessen angemessen sind. Der FLUX Ador-Laser darf nur mit Genehmigung des LSO betrieben werden. Der LSO hat die Befugnis, den Laserbetrieb jederzeit zu beenden.



LASERKLASSEN

Klasse 1 Lasersysteme sind während des normalen Betriebs nicht in der Lage, schädliche Strahlungswerte zu erzeugen und sind von jeglichen Kontrollmaßnahmen ausgenommen. Klasse 1-Lasersysteme können Laser höherer Klassen enthalten und können Lasergefahren erzeugen, wenn sie mit überbrückten Verriegelungen betrieben werden. Nur autorisiertes Personal darf Klasse 1-Lasersysteme mit überbrückten Verriegelungen bedienen. Bediener von Klasse 1-Lasersystemen mit eingebetteten Klasse 3B- oder Klasse 4-Lasern müssen eine Lasersicherheitsunterweisung erhalten.



Klasse 1M Lasersysteme sind während des normalen Betriebs nicht in der Lage, gefährliche Expositionsbedingungen zu erzeugen, es sei denn, der Strahl wird mit optischen Instrumenten betrachtet. Bediener von Klasse 1M-Lasersystemen müssen eine Lasersicherheitsunterweisung erhalten.



Klasse 2 Lasersysteme emittieren nur sichtbares Licht mit einer Leistung von 1 Milliwatt oder weniger. Die normale Abwendungsreaktion auf helles Licht bietet ausreichenden Schutz. Das direkte Blicken in den Strahl eines Klasse 2-Lasers ist gefährlich. Bediener von Klasse 2-Lasersystemen müssen eine Lasersicherheitsunterweisung erhalten.



Klasse 2M Lasersysteme emittieren nur sichtbares Licht. Die normale Abwendungsreaktion auf helles Licht bietet ausreichenden Schutz für die Betrachtung ohne Hilfsmittel. Die Betrachtung des Strahls mit optischen Hilfsmitteln ist jedoch potenziell gefährlich. Bediener von Klasse 2M-Lasersystemen müssen eine Lasersicherheitsunterweisung erhalten.



Klasse 3R Lasersysteme sind unter bestimmten Betrachtungsbedingungen potenziell gefährlich, aber die Wahrscheinlichkeit einer tatsächlichen Verletzung ist gering und die Kontrollmaßnahmen für den sicheren Gebrauch sind unkompliziert. Die meisten Laserpointer fallen in diese Klasse. Bediener von Klasse 3R-Lasersystemen müssen eine Lasersicherheitsunterweisung erhalten. (Die meisten Laser, die früher als Klasse 3a eingestuft wurden, fallen in diese Kategorie.)



Klasse 3B Lasersysteme stellen eine Gefahr für die Augen bei direkter Bestrahlung und spiegelnden Reflexionen dar, selbst bei kurzzeitiger Exposition, aber diffuse Reflexionen sind in der Regel nicht gefährlich. Klasse 3B-Lasersysteme dürfen nur in laserkontrollierten Bereichen von autorisierten Bedienern betrieben werden. Bediener von Klasse 3B-Lasersystemen müssen eine zugelassene Lasersicherheitsschulung absolvieren.



Klasse 4 Lasersysteme stellen eine Gefahr für Augen und Haut bei direkter Bestrahlung, spiegelnden Reflexionen und diffusen Reflexionen dar. Sie sind auch Brandgefahren und können lasergenerierte Luftschadstoffe erzeugen. Klasse 4-Lasersysteme dürfen nur in laserkontrollierten Bereichen von autorisierten Bedienern betrieben werden. Bediener von Klasse 4-Lasersystemen müssen eine zugelassene Lasersicherheitsschulung absolvieren. Für den Betrieb von Klasse 4-Lasern ist eine schriftliche Standardarbeitsanweisung (SOP) erforderlich. Der FLUX Ador-Laser ist gemäß dem Code of Federal Regulations Title 21 als Klasse 4-Lasersystem bei der FDA zertifiziert.



SCHULUNGSANFORDERUNGEN

Beim Betrieb unter Klasse 1-Bedingungen müssen alle Benutzer das Sicherheitshandbuch und die FLUX-Software Beam Studio lesen und befolgen. Beim Betrieb unter Klasse 4-Bedingungen ist eine zusätzliche Lasersicherheitsschulung erforderlich, die vom LSO vorbereitet und durchgeführt werden muss.

Wenn Zuschauer, Kinder anwesend sind oder wenn der FLUX Ador-Laser in einer öffentlichen Umgebung verwendet wird, in der ungeschulte Personen anwesend sein können, müssen Durchgangsstrahlblocker sicher installiert werden.



KONTROLLMASSNAHMEN

Der LSO legt die Anforderungen für den FLUX Ador Laser-kontrollierten Bereich fest. Die vom LSO berücksichtigten Mindeststandards für den FLUX Ador Laser-kontrollierten Bereich sind:

• Zugangskontrollen erlauben nur autorisiertem Personal oder genehmigten Zuschauern den Zutritt zum FLUX Ador Laser-Kontrollbereich, falls erforderlich. (Administrative Kontrollen sind zulässig.)
• Laserschutzbrillen sind verfügbar und werden gemäß der Standardarbeitsanweisung (SOP) für den FLUX Ador Laser verwendet.
• Strahlenkontrolle (Barrieren und Strahlblocker) zur Begrenzung der Lasergefahren innerhalb des kontrollierten Bereichs.
• Schriftliche Standardarbeitsanweisung (SOP) für den FLUX Ador Laser.
• Schulung der Bediener des FLUX Ador Lasers.



RICHTLINIE ZUR AUGENSCHUTZAUSRÜSTUNG

Bei der Bedienung des FLUX Ador Lasers unter Klasse-1-Bedingungen, wie in der SOP beschrieben, ist normalerweise keine Laserschutzbrille erforderlich. Der LSO wird basierend auf einer von ihm durchgeführten Gefährdungsbeurteilung eine Schutzbrille vorschreiben oder den Laserbetrieb ohne Schutzbrille genehmigen, oder der LSO kann diese Verantwortung delegieren.



PFLICHTEN DER MITARBEITER, DIE MIT LASERN ARBEITEN

Mitarbeiter, die mit dem FLUX Ador Laser mit freiliegendem Strahl arbeiten, müssen:

• Laser nur dann einschalten oder damit arbeiten, wenn sie dazu befugt sind.
• Lasersicherheitsvorschriften und Arbeitsverfahren einhalten.
• Ihren Vorgesetzten oder den LSO im Falle eines möglichen Unfalls, einer Verletzung oder eines vermuteten unsicheren Zustands benachrichtigen.

LASERSICHERHEITSAUDIT

In einem vom Laserschutzbeauftragten festgelegten Intervall wird der FLUX Ador Laser einer Sicherheitsüberprüfung unterzogen:

1. Er wird visuell auf Beschädigungen untersucht.
2. Die aktuellste Benutzerversion des Handbuchs wird erneut durchgelesen.
3. Der Laser wird eingeschaltet und der Deckel geöffnet, um zu bestätigen, dass die Türsensoren den Betrieb korrekt unterbrechen.
4. Das Lasersicherheitsprogramm wird überprüft, um sicherzustellen, dass es aktuell und konform ist.

Ein Protokoll dieses Audits wird erstellt, ausgedruckt, unterzeichnet, datiert und aufbewahrt.



AUFZEICHNUNGEN

Der LSO führt Aufzeichnungen zur Dokumentation des Lasersicherheitsprogramms. Diese Aufzeichnungen beinhalten:

• Lasergefährdungsanalyseberichte für den FLUX Ador Laser
• Eine Liste der Bediener, die für die Verwendung des FLUX Ador Lasers geschult und autorisiert wurden
• Standardbetriebsverfahren für den FLUX Ador Laser
• Genehmigungen für alternative Laserschutzmaßnahmen, falls implementiert
• Checkliste für Lasersicherheitsaudits



FLUX Ador Laser Standardbetriebsverfahren (SOP)

Anwendungsbereich: Dieses SOP gilt für den regulären Betrieb des FLUX Ador Lasers gemäß den Herstellervorgaben.

1. Systembeschreibung
   Zweiachsiges Diodenlaser-Materialbearbeitungssystem. Dieses Lasersystem der Klasse 4 wird üblicherweise unter Bedingungen der Klasse 1 betrieben (ANSI Z136.1, 4.4.2.7.2.1).
   1. Wellenlänge: 1064nm oder 445nm (Abhängig vom verwendeten Modul.)
   2. Maximale Leistung: 20W
   3. Betriebsmodus: Dauerstrich
   4. Strahldurchmesser: 0,06 ~ 0,11 mm
   5. Strahldivergenz: 4 mrad (M2 =1)
2. Potenzielle Gefahren
   1. Augengefährdung durch direkten, reflektierten oder gestreuten Laserstrahl.
   2. Haut- und Brandgefahr.
   3. Stromschlaggefahr im Netzteil.
   4. Durch Laser erzeugte Luftschadstoffe.
3. Kontrollmaßnahmen
   1. Der LSO gewährt nur Benutzern physischen Zugang zum Laser, die in der FLUX-Software Beam Studio registriert sind und dadurch eine Einweisung in die sichere Bedienung erhalten haben.
   2. Alle Benutzer des FLUX Ador Lasers müssen jederzeit das Benutzerhandbuch und alle Anweisungen in der FLUX-Software Beam Studio befolgen.
   3. Der FLUX Ador Laser muss unter Bedingungen der Klasse 1 gemäß ANSI Z136.1, 4.4.2.7.2.1 betrieben werden (siehe Gefahrenanalysebericht). Die Bedingungen der Klasse 1 gelten als erfüllt, wenn der Betrieb nach folgenden Richtlinien erfolgt.
      1. Das Lasersystem muss mit allen vollständig funktionsfähigen Sicherheitseinrichtungen des Herstellers betrieben werden.
      2. Wenn die Durchlauffunktion nicht verwendet wird, muss die Ador-Erweiterungsbasis wieder auf die Nicht-Durchlauf-Konfiguration umgestellt werden.
      3. Bei Verwendung der Durchlauffunktion müssen Türsensoren und Bodensensoren vor Beginn eines Auftrags überprüft werden.
   4. Halten Sie Ihre Augen von den Durchlauföffnungen fern, wenn Sie keinen Augenschutz tragen.
   5. Halten Sie alle brennbaren Materialien, Werkzeuge und reflektierenden Oberflächen vom Strahlengang fern. Stellen Sie sicher, dass Sie die Position des Strahls kennen und halten Sie Abstand.
   6. Arbeiten, die den Zugang zum Netzteil erfordern, dürfen ausnahmslos nur vom Hersteller durchgeführt werden.
   7. Wartungsarbeiten dürfen nur bei ausgeschaltetem Lasersystem durchgeführt werden.
   8. Bei normalem Betrieb entfernt das Absaugsystem LGACs, um Konzentrationen aufrechtzuerhalten, die weder gefährlich noch reizend sind.
4. Erforderliche Schulung:
   Beim Betrieb unter Klasse 1-Bedingungen müssen alle Benutzer das Sicherheitshandbuch und die FLUX-Software Beam Studio lesen und befolgen. Beim Betrieb unter Klasse 4-Bedingungen ist eine zusätzliche Lasersicherheitsschulung erforderlich, die vom LSO vorbereitet und durchgeführt werden muss.
5. Für medizinische Notfälle rufen Sie             .
6. Melden Sie alle Vorfälle dem LSO.
7. Autorisiertes Personal
   Folgende Personen sind zur Bedienung dieses Systems berechtigt:
   ___________________________________
   ___________________________________
   ___________________________________
   ___________________________________
   ___________________________________


Hinweise:

Die im schlimmsten Fall erforderliche optische Dichte (OD) für Laserschutzbrillen beträgt 3,67. Die vom Laserhersteller bereitgestellte Schutzbrille hat eine Mindest-OD von 4. Die zur Bestimmung der OD verwendete Expositionsdauer entspricht der ANSI-Standarddauer für eine versehentliche Exposition von 10 Sekunden.

Wenn alle Sicherheitseinrichtungen des Herstellers voll funktionsfähig sind und der Laser gemäß der Standardbetriebsanweisung (SOP) betrieben wird, ist die einzige Quelle für eine mögliche Exposition oberhalb der maximal zulässigen Exposition (MPE) eine diffuse Reflexion, die die Laserleistung durch die Durchführungsöffnung streuen könnte. Bei dieser Analyse werden sehr konservative Annahmen getroffen. Die verwendete Expositionsdauer beträgt 600 Sekunden, was eine absichtliche Betrachtung voraussetzt. Es wird angenommen, dass die Streuleistung 45 Watt beträgt, was ein absoluter Worst-Case ist. Es wird angenommen, dass der Betrachtungswinkel 80 Grad beträgt. Größere Betrachtungswinkel erzeugen eine geringere Gefährdungsentfernung. Der Betrachtungswinkel liegt in diesem Fall näher bei 85 Grad oder mehr, sodass eine konservative Annahme 80 Grad beträgt. Unter den gegebenen Annahmen beträgt die diffuse Nominalgefährdungszone (NHZ) etwa 5 Zentimeter oder knapp 2 Zoll. Diese NHZ ist unbedeutend. Bei Betrieb gemäß der SOP erfüllt das Lasersystem die Anforderung von ANSI 4.4.2.7.2.1 für den Betrieb unter Klasse-1-Bedingungen.



Warnschild





Haftungsausschluss:

Dieses Schulungsdokument basiert auf bestehenden durchsuchbaren Dokumenten, einschließlich, aber nicht beschränkt auf 21 CFR Teil 1040.10, 1040.11, ANSI Z136.1 Standard - Leitfaden für die Implementierung eines sicheren Laserprogramms, OSHA, die U.S. Occupational Safety and Health Alliance, das U.S. Laser Protocol: die Laser-Regulierungsbehörden und das Center for Devices and Radiological Health sowie andere öffentlich zugängliche Dokumente und Standards, die von den oben genannten Behörden zum Zeitpunkt der Erstellung dieses Dokuments herausgegeben wurden. Die von diesen Organisationen herausgegebenen und öffentlich zugänglichen Dokumente und Standards wurden berücksichtigt, ebenso wie die Kurse und Präsentationen einiger Lasersicherheitsexperten, die öffentlich zugänglich sind. Das endgültige Auslegungsrecht dieses Dokuments liegt bei FLUX.
