Beambox II - Passthrough-Erweiterung

⚠︎Warnung: Die Passthrough-Funktion ist in Europa nicht verfügbar.

Beschreibung

Dieser Artikel bietet eine schrittweise Anleitung zur Installation der Beambox II Passthrough-Erweiterung.
Bitte befolgen Sie die nachstehenden Anweisungen für den Installationsvorgang.

Lieferumfang:

#	Artikel	Menge	Abbildung

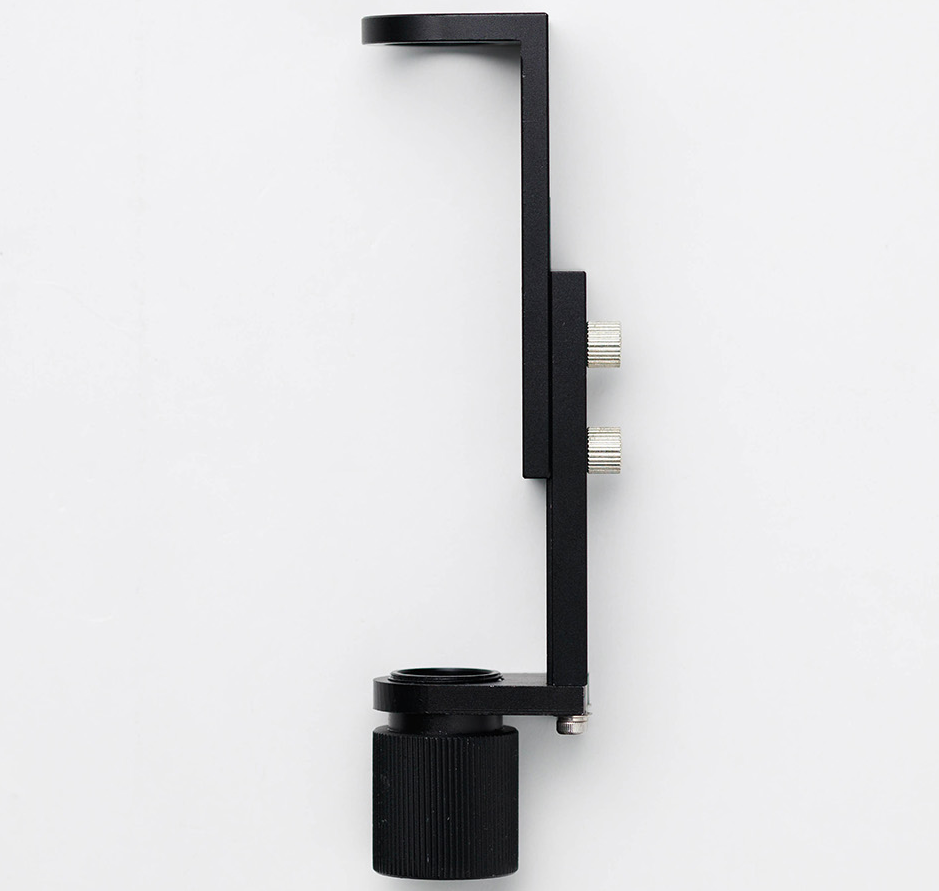

1	Düsenverlängerungs-Erweiterung	1 Stück

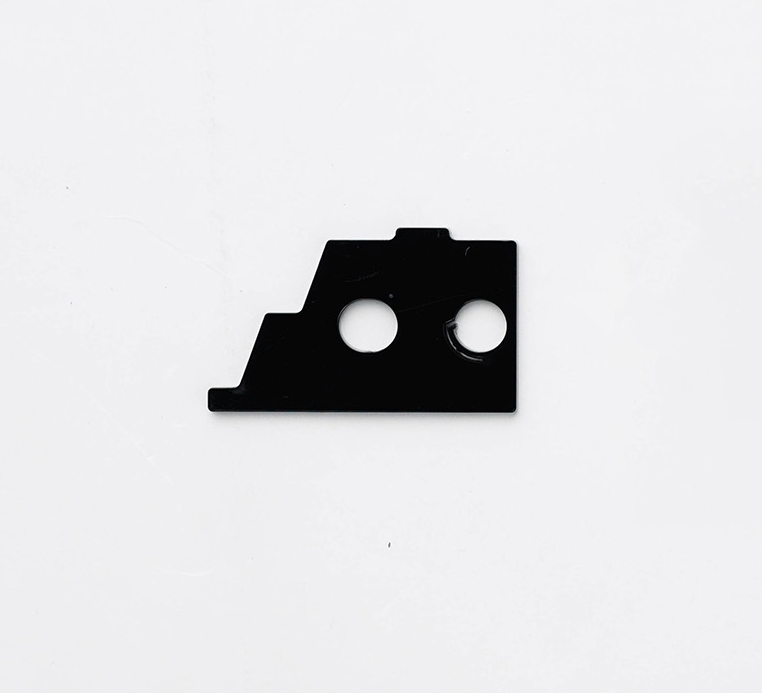

2	Manuelles Fokussierwerkzeug	1 Stück

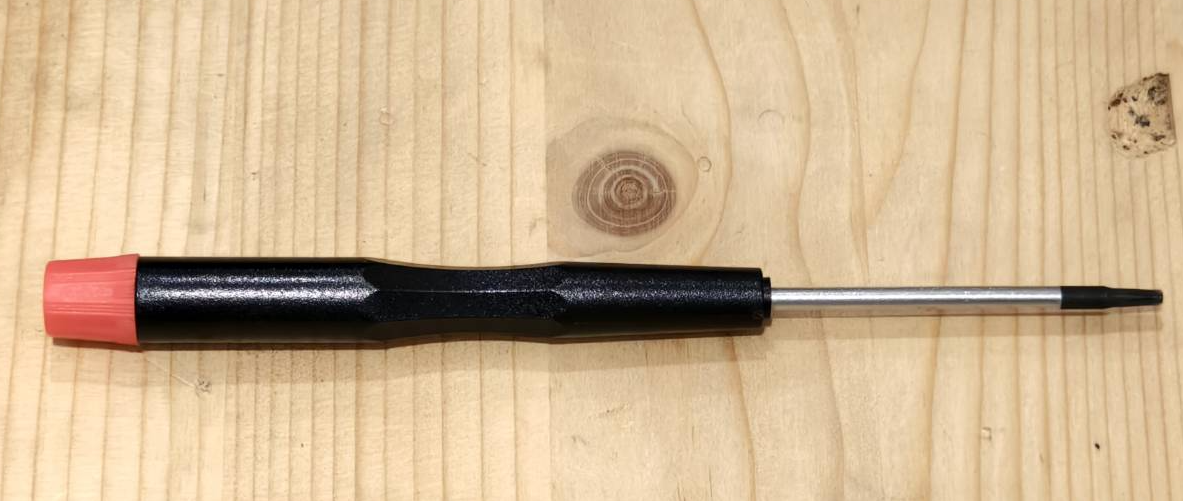

Werkzeuge

Schritt 1

Entfernen Sie die Wabenplatte und die Plattformhalterung.

Schritt 2

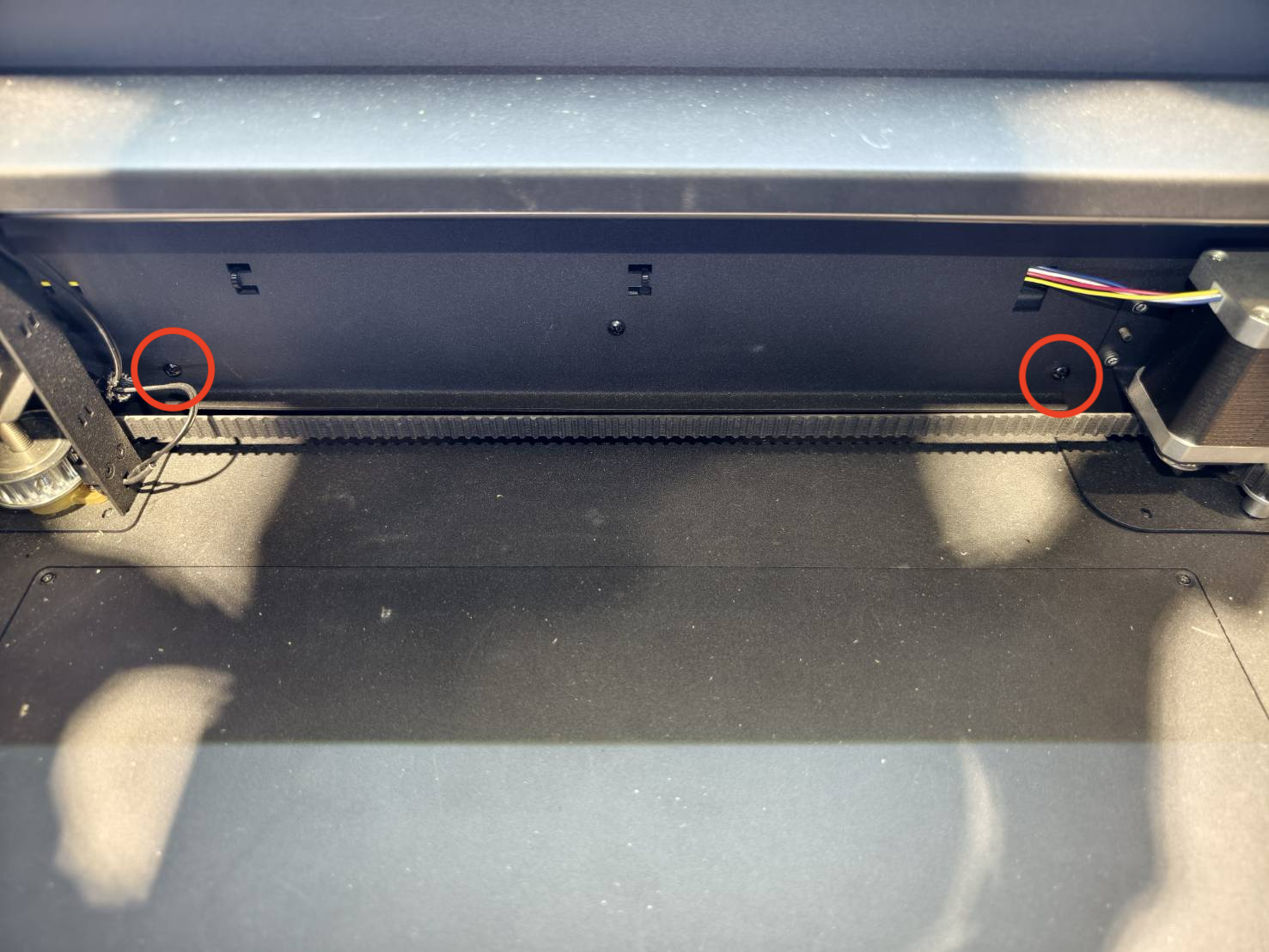

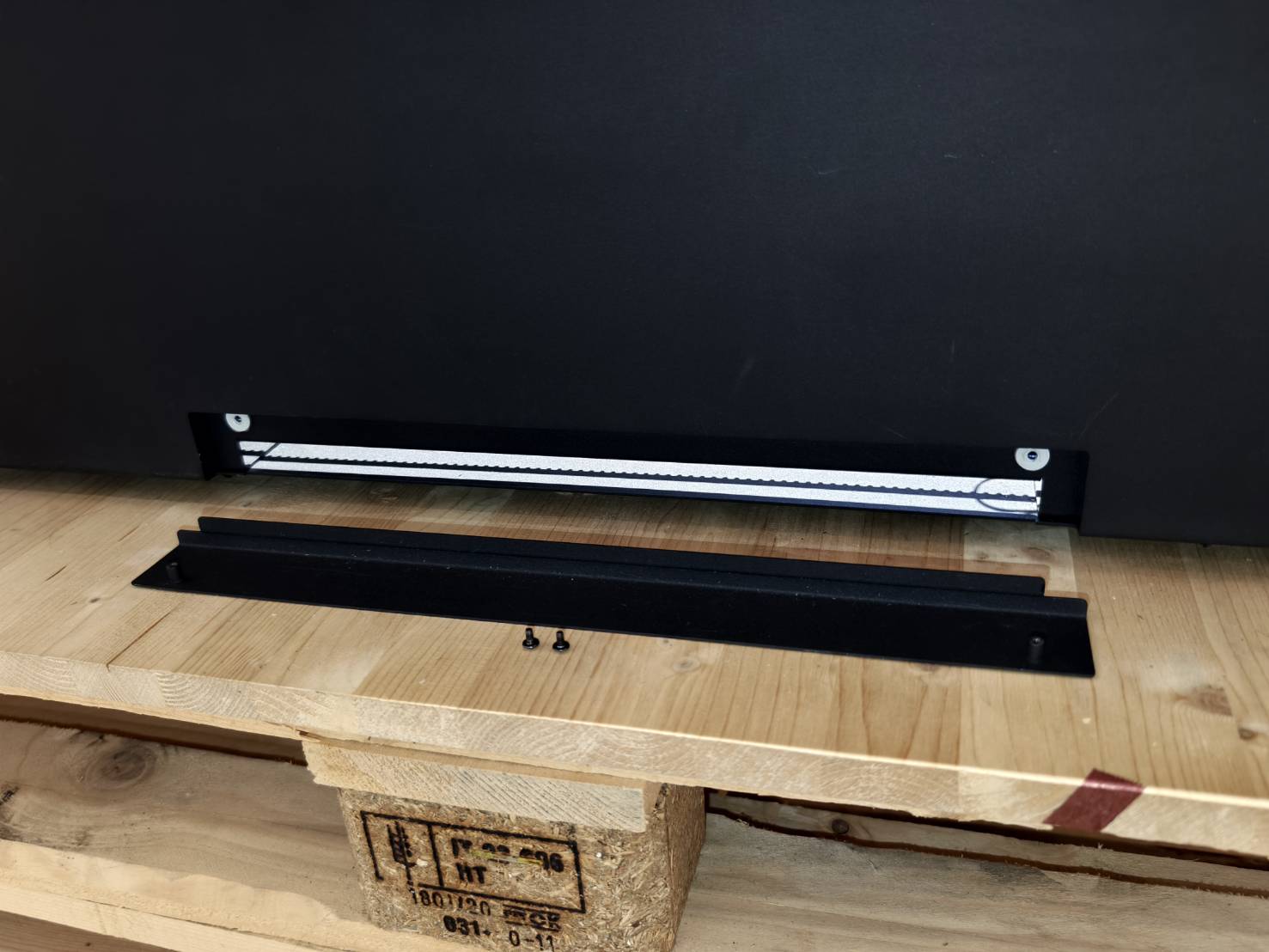

Entfernen Sie die beiden Schrauben an der Vorderseite und im Inneren der Maschine.
Bitte bewahren Sie die Abdeckung für späteren Gebrauch sorgfältig auf.

Schritt 3

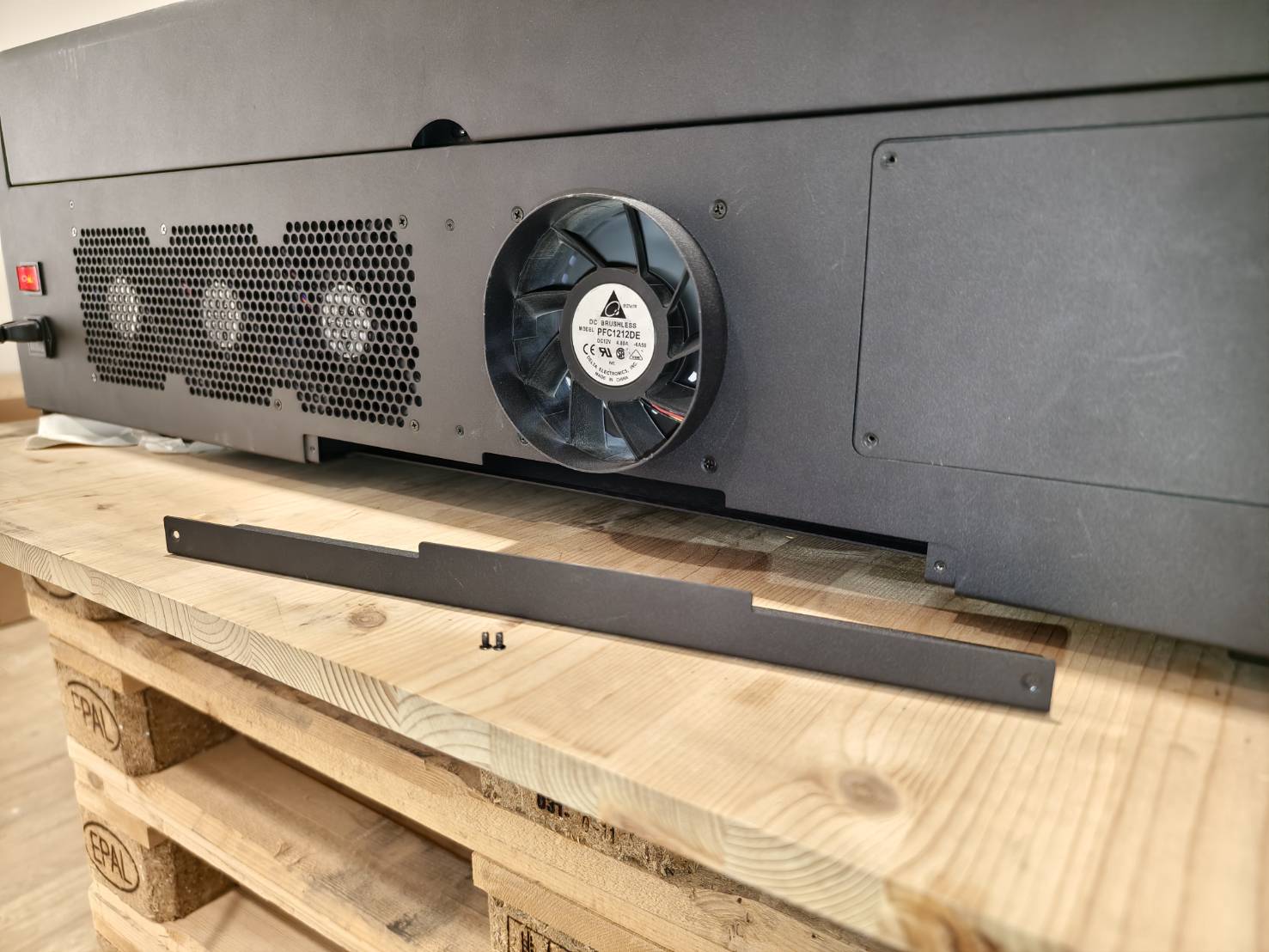

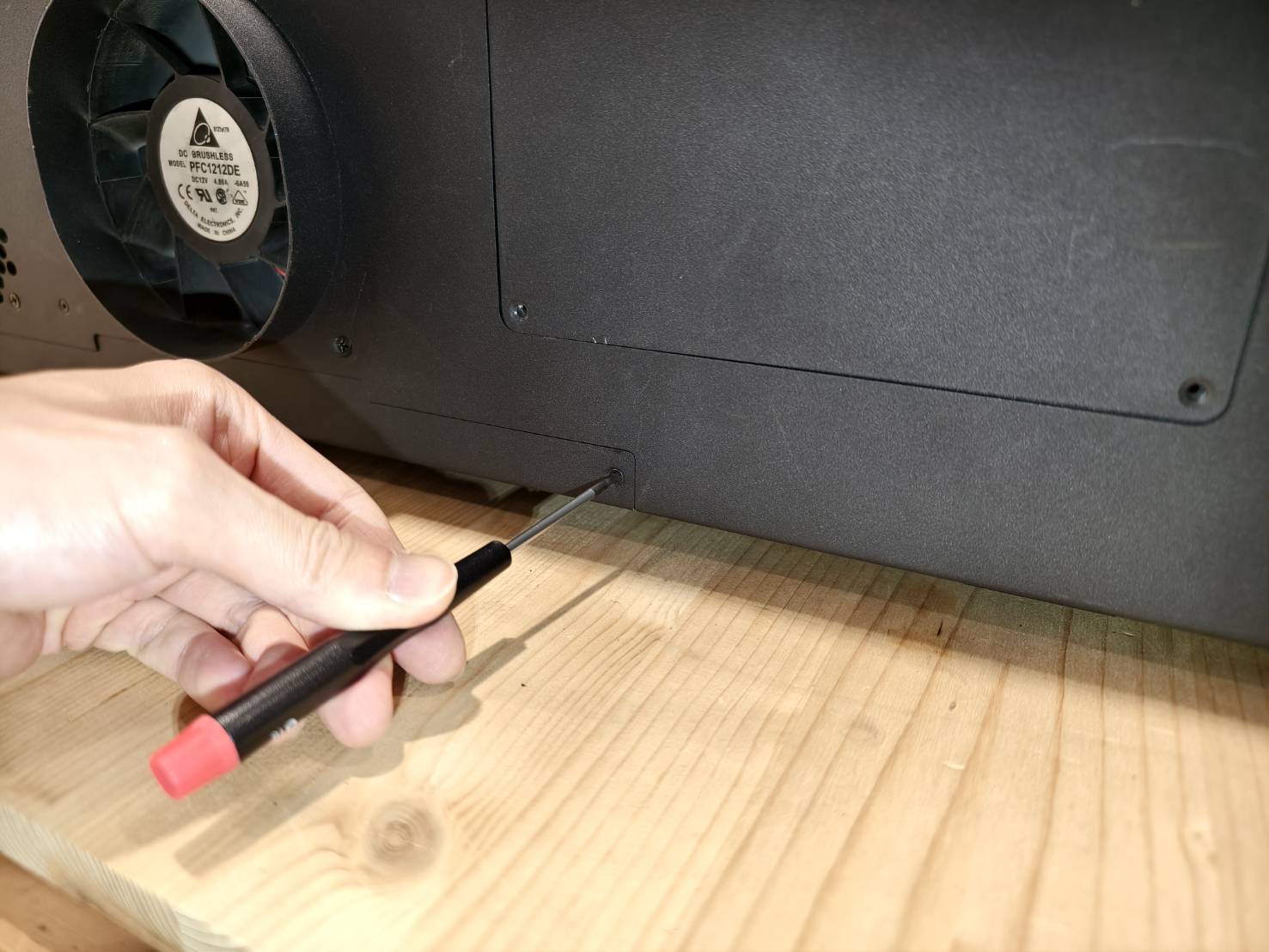

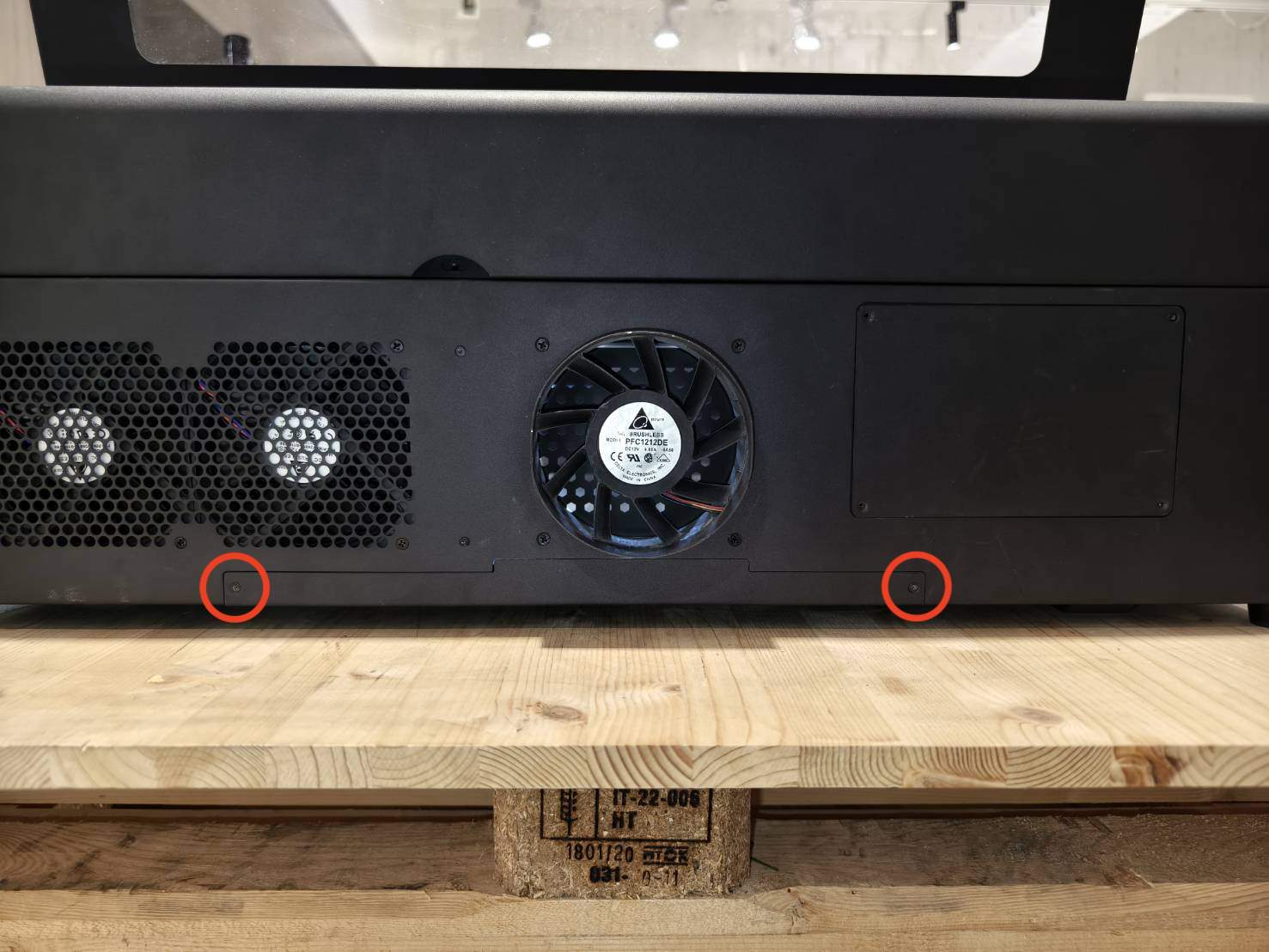

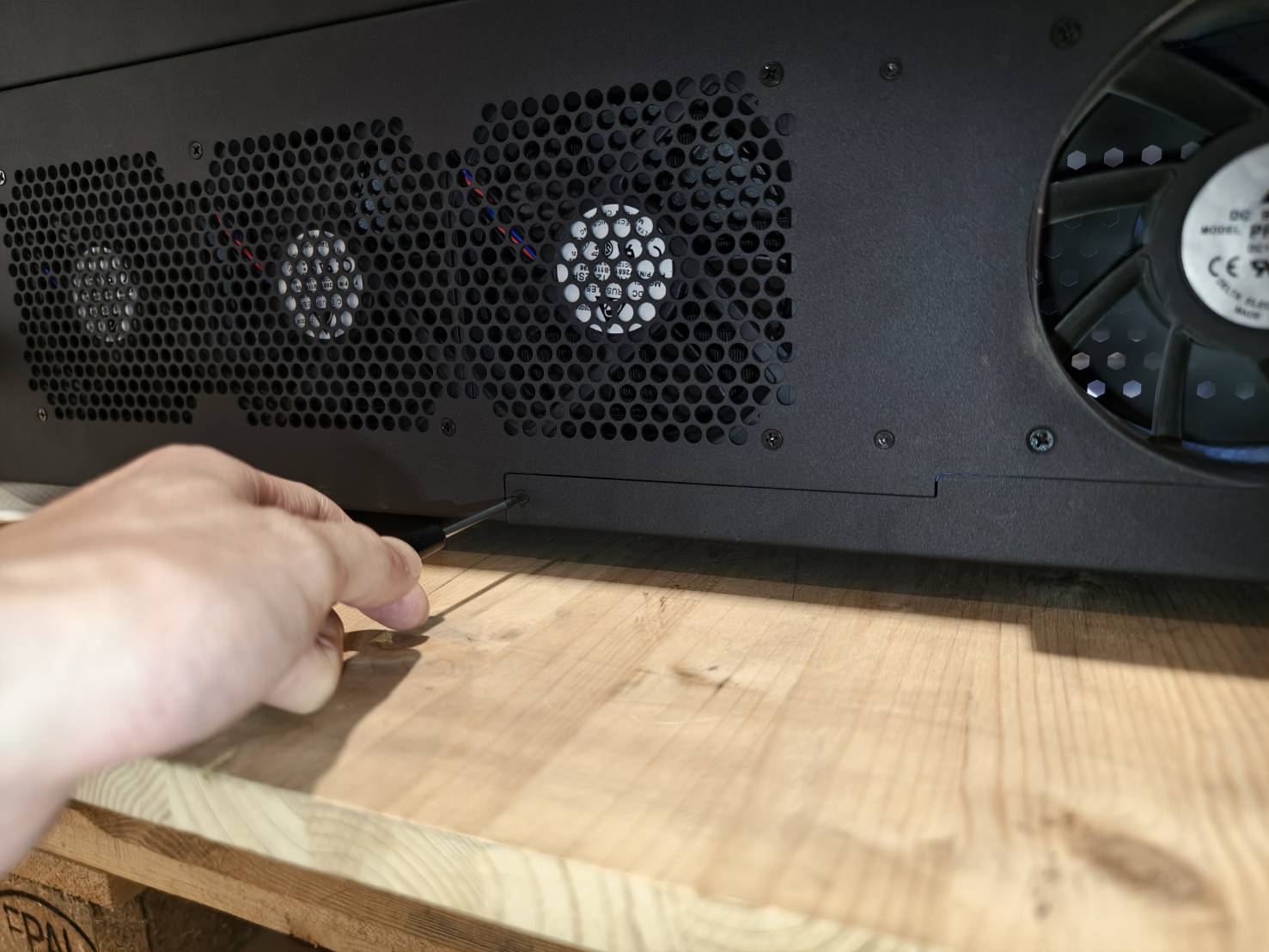

Entfernen Sie die beiden Schrauben an der Rückseite des Geräts.
Bitte bewahren Sie die Abdeckung für späteren Gebrauch sorgfältig auf.

Schritt 4

Verlegen Sie den Luftschlauch wie im Video unten gezeigt.
(Der Luftschlauch sollte zuerst gelöst, dann neu verlegt und anschließend wieder angeschlossen werden.)

Schritt 5

Lösen Sie die Laserdüse durch Drehen des Rings.

Schritt 6

Entfernen Sie den Ring vom Düsenverlängerungsaufsatz.
Befestigen Sie den Düsenverlängerungsaufsatz mit dem Ring am Gerät.

Schritt 7

Montieren Sie die Düse mit der Linse wieder zusammen.

• Stellen Sie sicher, dass die Linse in der korrekten Ausrichtung eingesetzt ist.
• Achten Sie darauf, dass die gewölbte Seite der Linse nach oben zeigt.
  (Ein Tipp zur schnellen Bestimmung der gewölbten Seite: Sie sollte Ihr gesamtes Gesicht reflektieren, wenn Sie hineinschauen.)
• Vergewissern Sie sich, dass der Luftschlauch nicht geknickt ist.

Erläuterung

Standardmäßig befindet sich die Fokuslinse oben und hat eine Brennweite von 4 mm. Das bedeutet, der Abstand zwischen Düsenspitze und Materialoberfläche beträgt 4 mm.

Bestimmen der Reihenfolge des Fokusmodus
Fokusmodus: 4 mm (Standard)		Fokusmodus: 16 mm
Linse		Block
Block		Linse
Ring		Ring
Düse		Düse

Vorführung

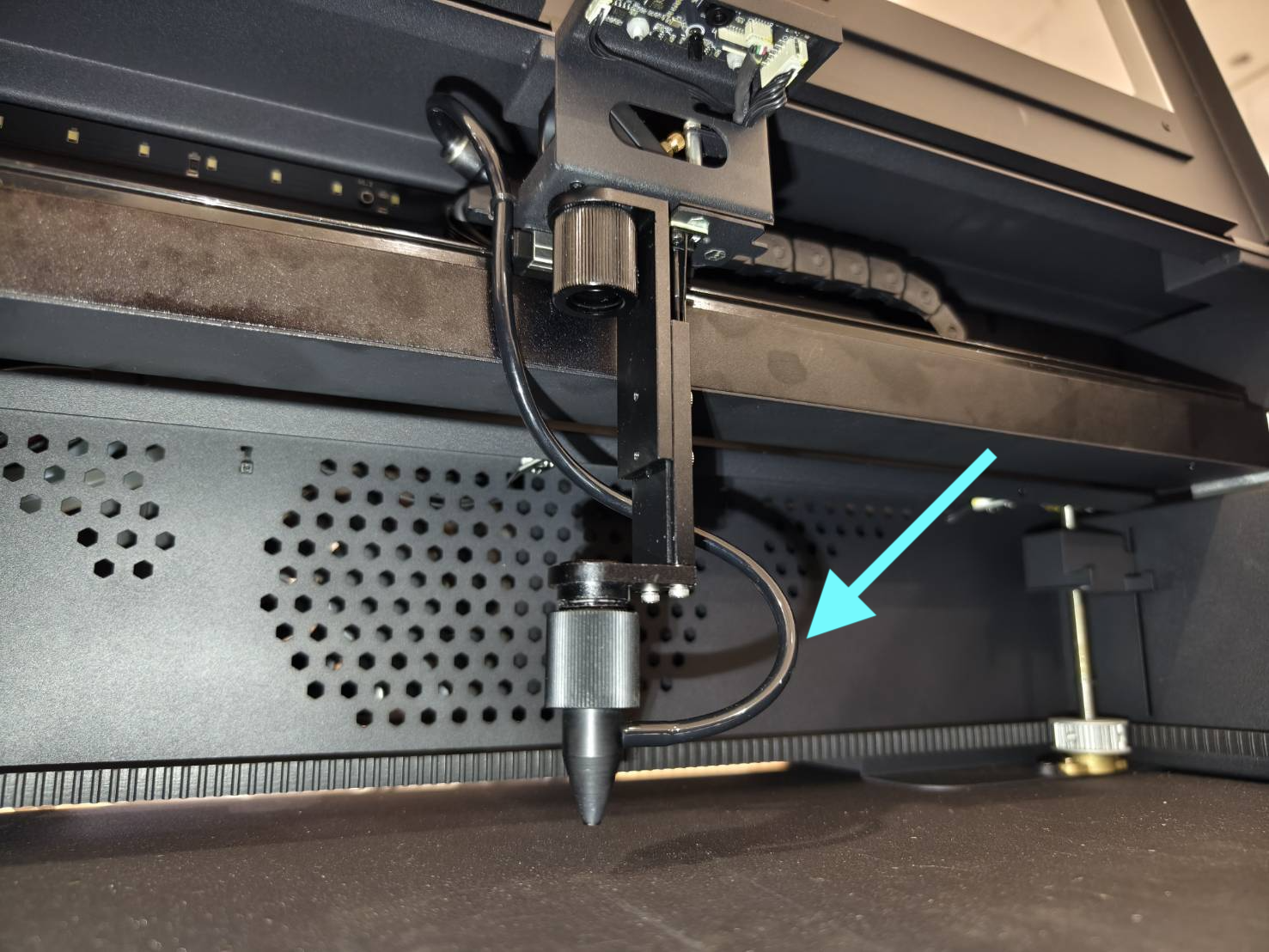

⚠︎ Hinweis: Um mögliche Beschädigungen zu vermeiden, platzieren Sie den Luftschlauch bitte nicht im Laserstrahlweg, der im untenstehenden Bild durch den roten Pfeil gekennzeichnet ist.

⚠︎ Hinweis: Bitte verlegen Sie den Luftschlauch auch auf der rechten Seite der Laserdüse, um Probleme bei der Referenzfahrt zu vermeiden.

Schritt 8

Aktivieren Sie die Luftstromtestfunktion auf dem Bedienfeld und bewegen Sie den Laserkopf manuell, um zu überprüfen, ob das Ergebnis normal ist. Bewegen Sie die Düse insbesondere zur linken Seite, da der Luftschlauch möglicherweise gegen die Maschinenseite stößt und sich verbiegen könnte.

Schritt 9

Gehen Sie zu "Hardwareeinstellungen", um den Standard-Fokusmodus auszuwählen.
Maschine >> Hardwareeinstellungen >> Nächste Seite >> Fokusmodus >> Wählen Sie "Nahfokus" (Standard)

Schritt 10

Die Höhe der Düse kann mit den Rändelschrauben an der Seite eingestellt werden.

Schritt 11

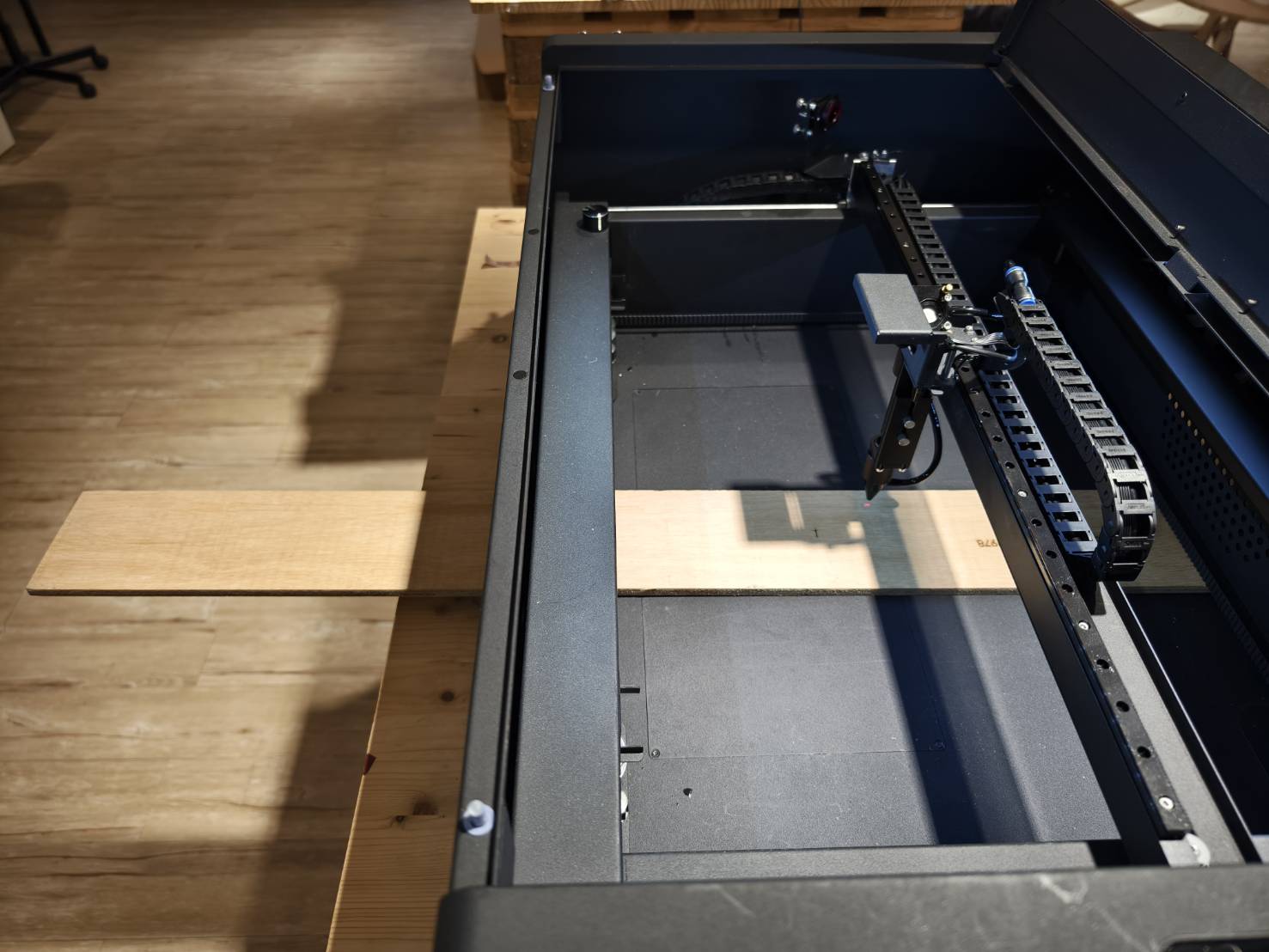

Sie können nun ein längeres Werkstück in die Maschine einlegen.

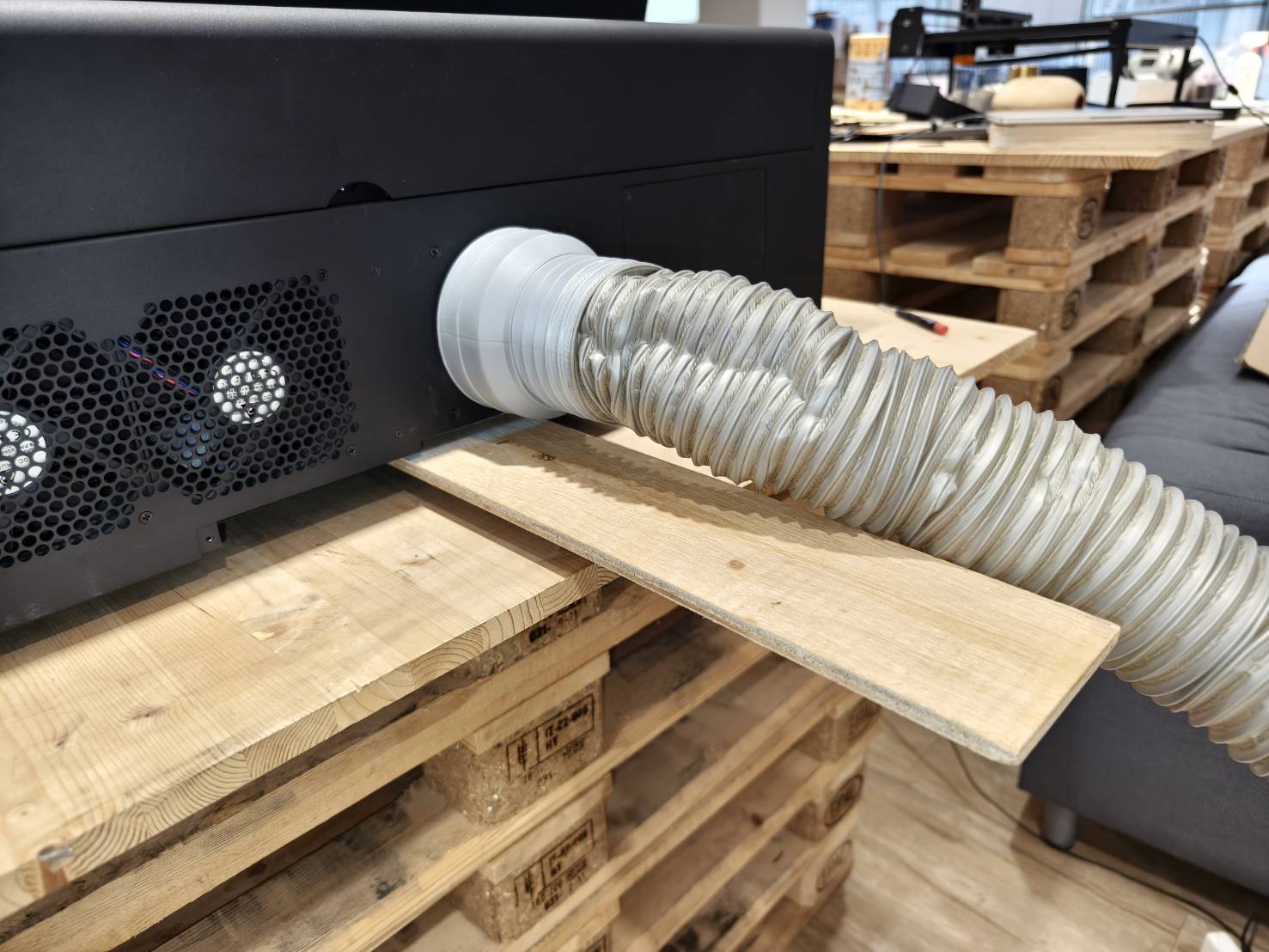

Stellen Sie sicher, dass der Abluftschlauch die Rückseite des Materials nicht behindert.

Schritt 12

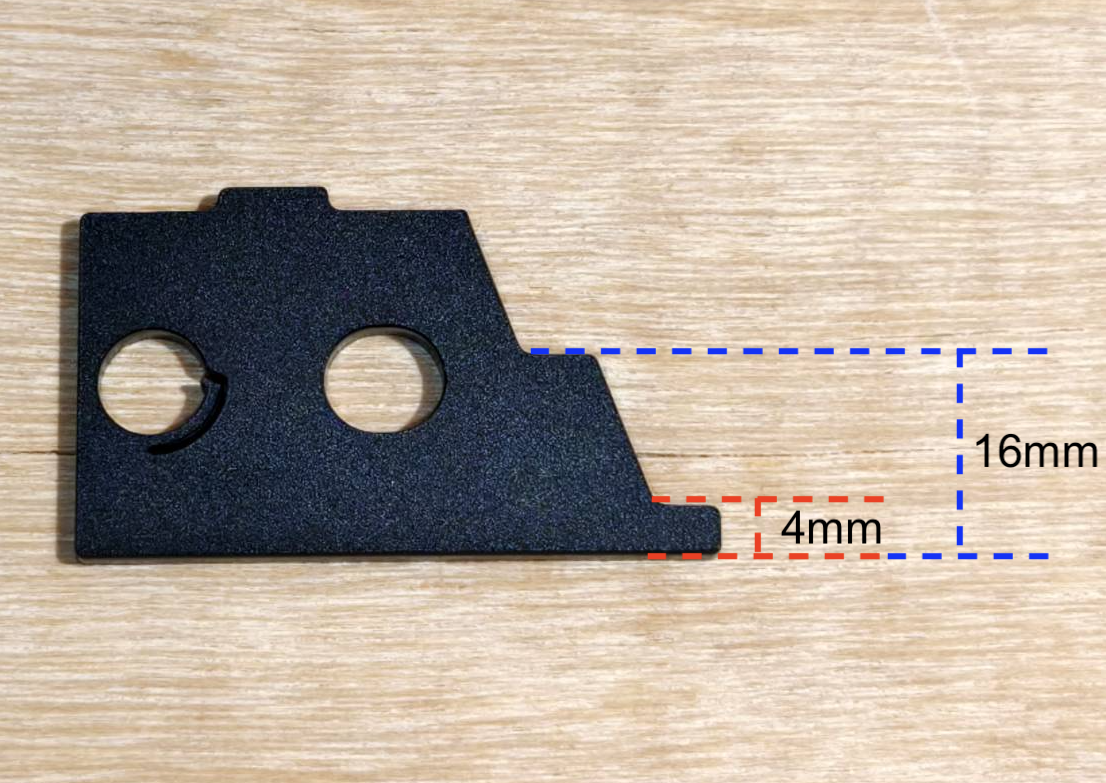

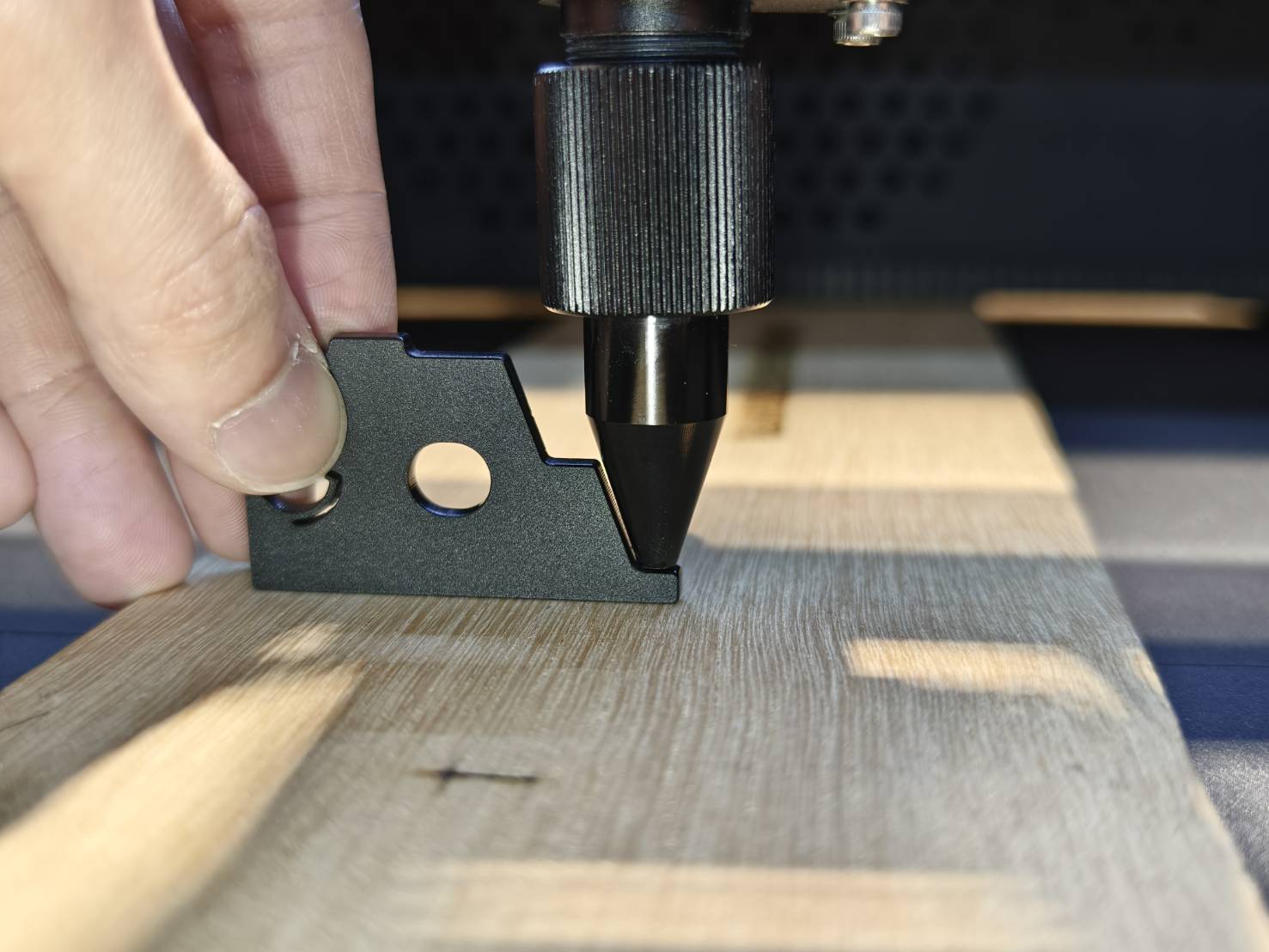

Führen Sie die manuelle Fokussierung mit dem Werkzeug durch. Die Spitze des Werkzeugs hat eine Dicke von 4mm und wird zum Fokussieren verwendet. (Falls Ihr Werkzeug verloren gegangen ist, können Sie die Anleitung befolgen, um selbst ein neues herzustellen.)

Schritt 13

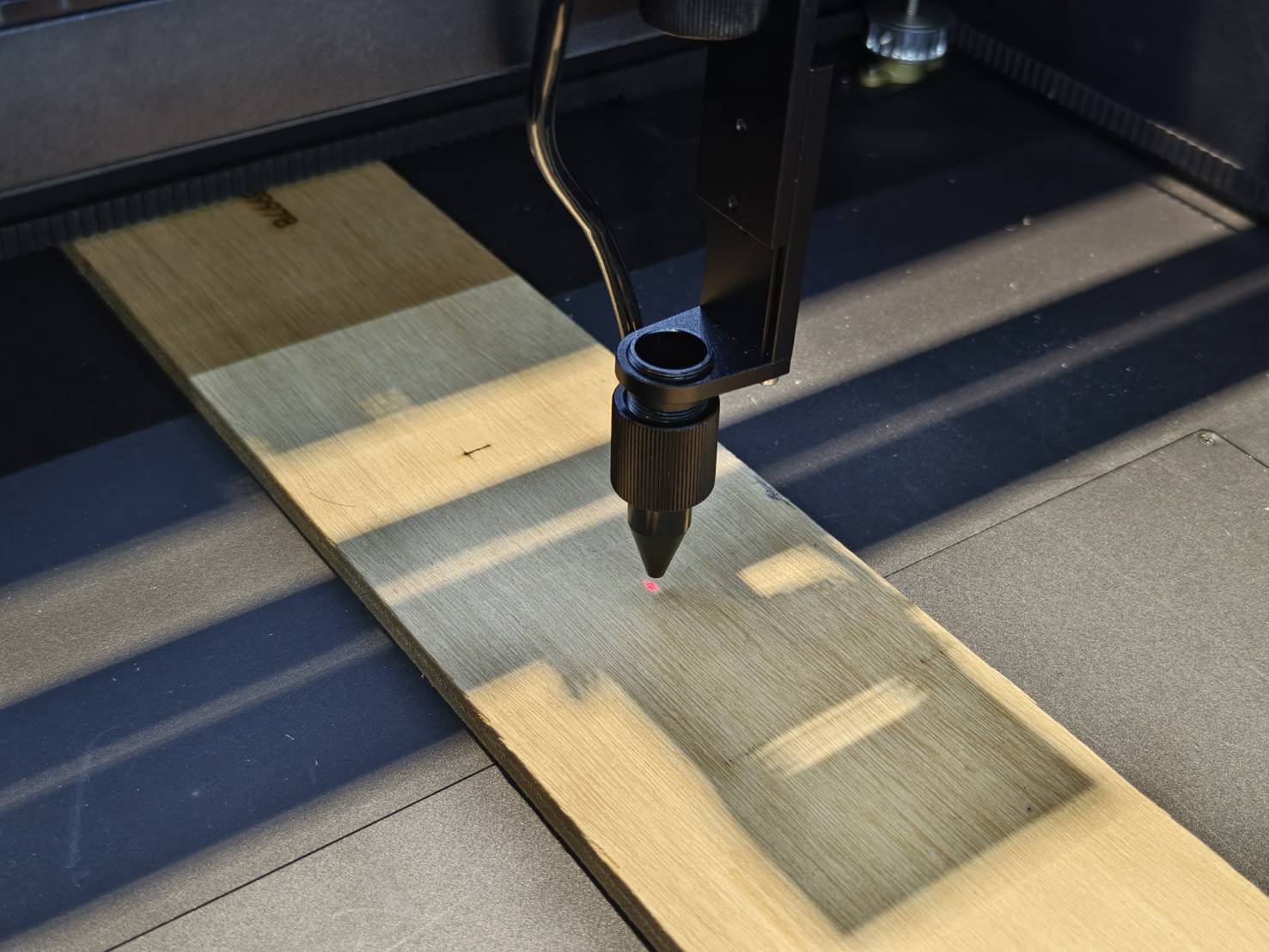

Bewegen Sie den Laserkopf in den gewünschten Gravur- oder Schnittbereich und schließen Sie die Tür.

Schritt 14

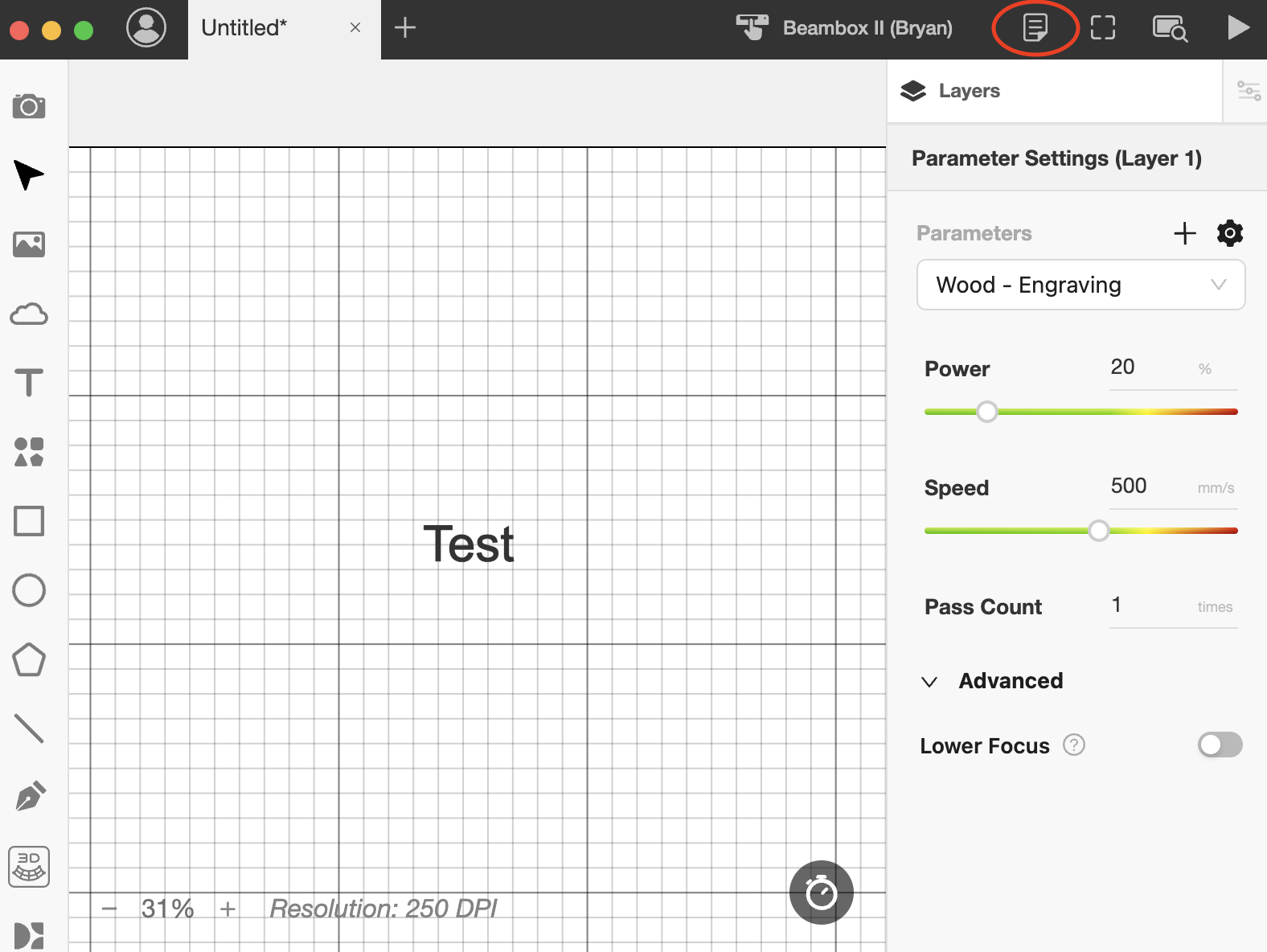

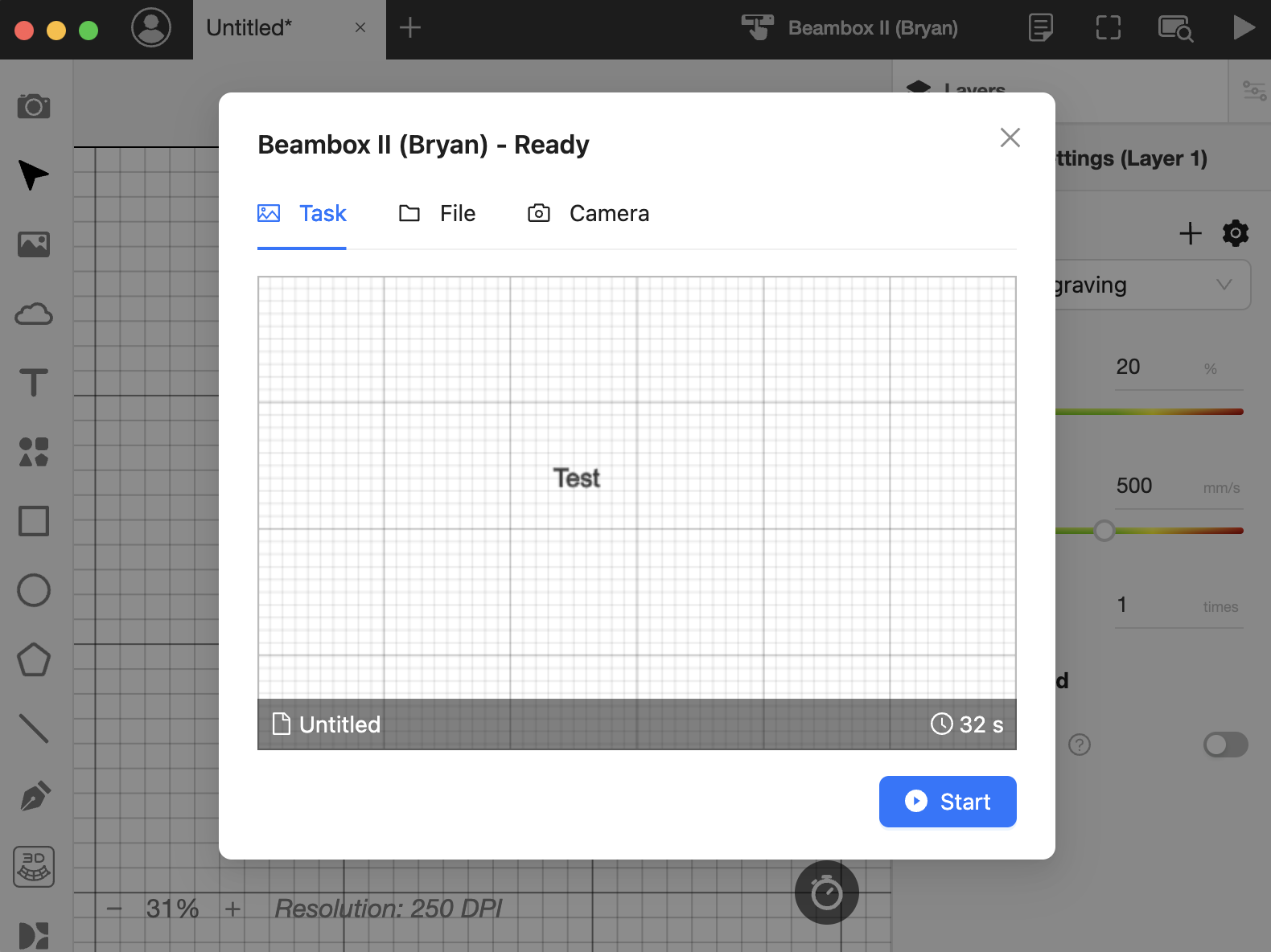

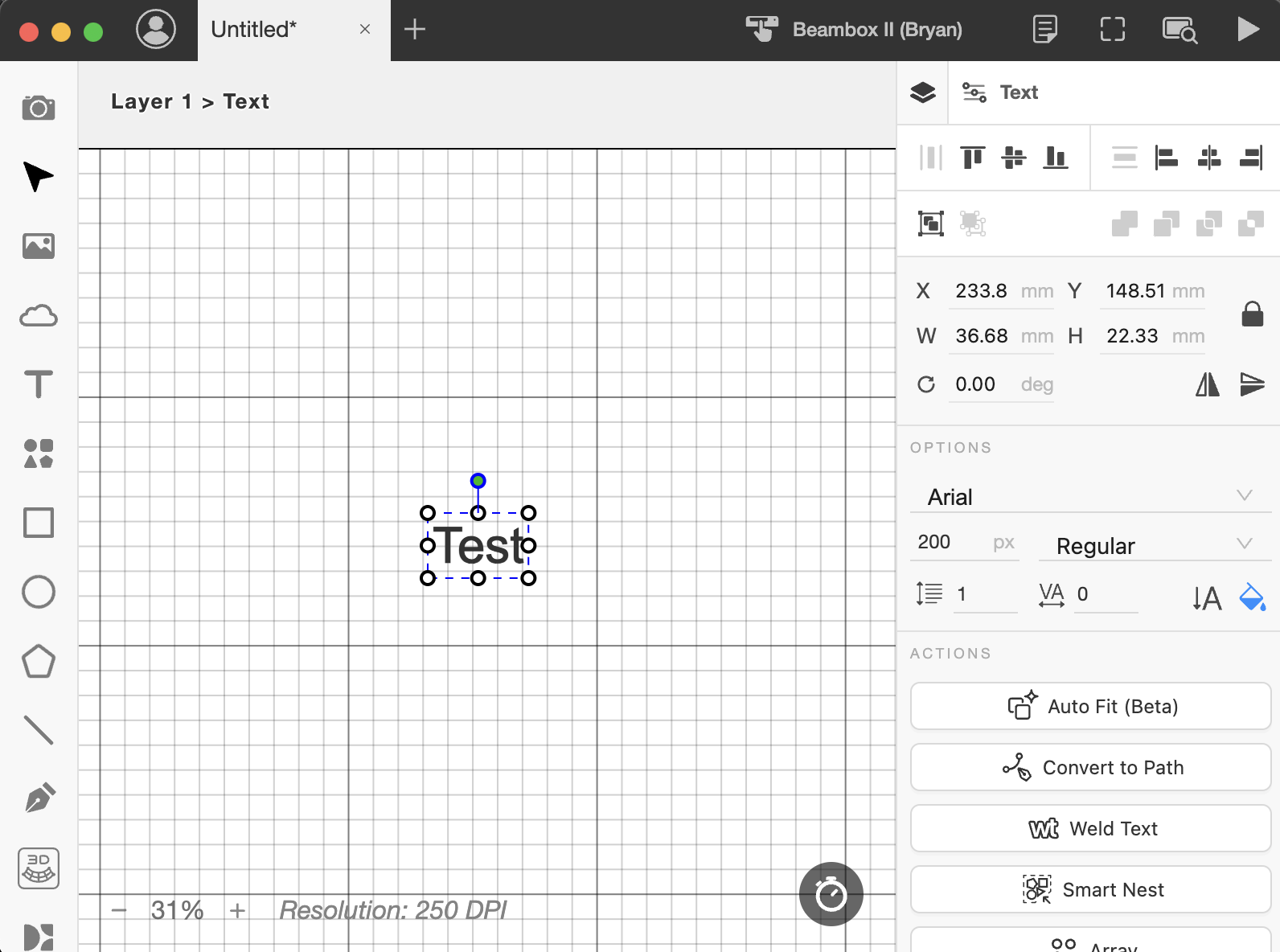

• Starten Sie Beam Studio und importieren oder erstellen Sie eine Datei.

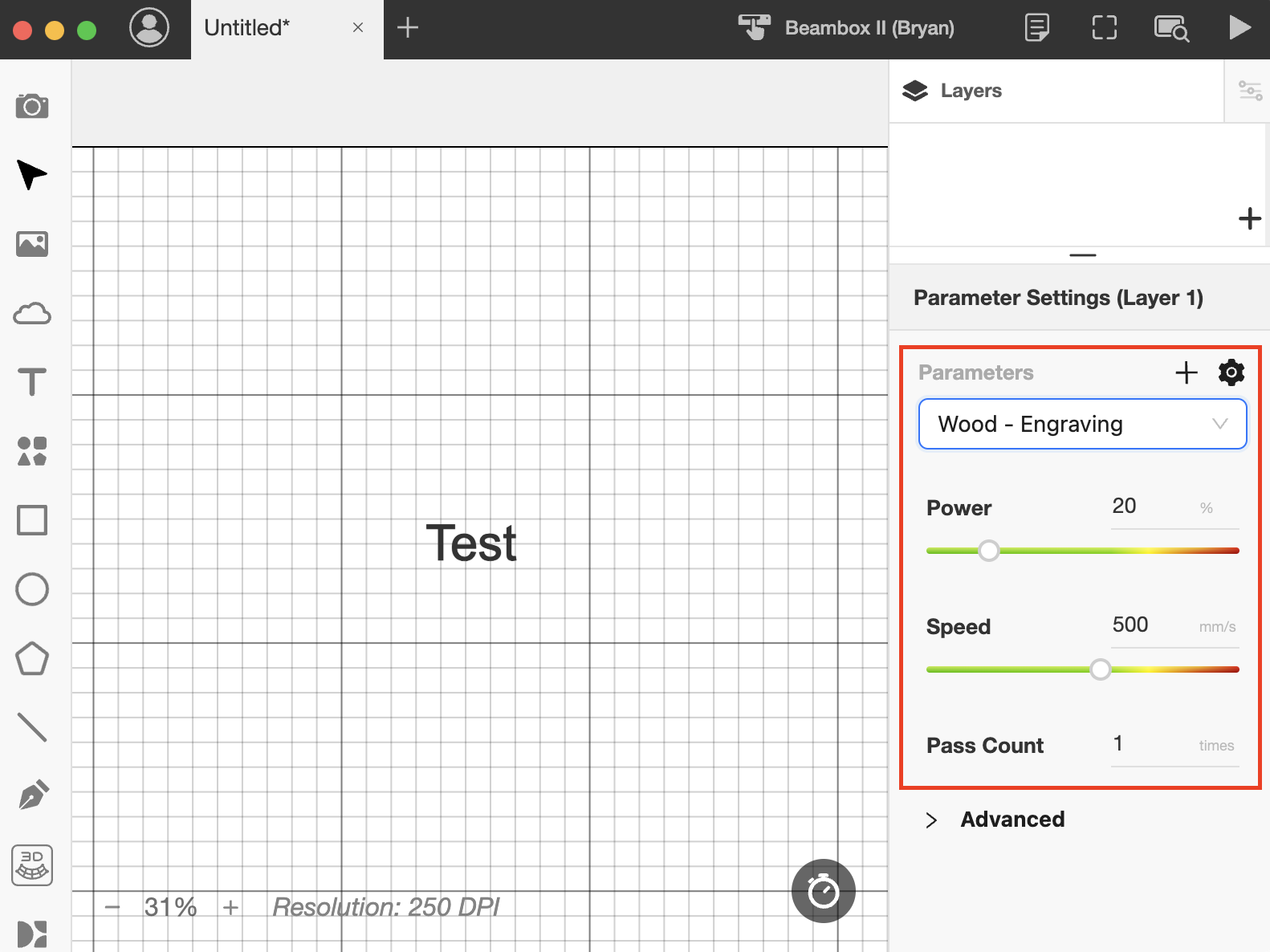

• Stellen Sie die korrekten Parameter entsprechend Ihrem Material ein.

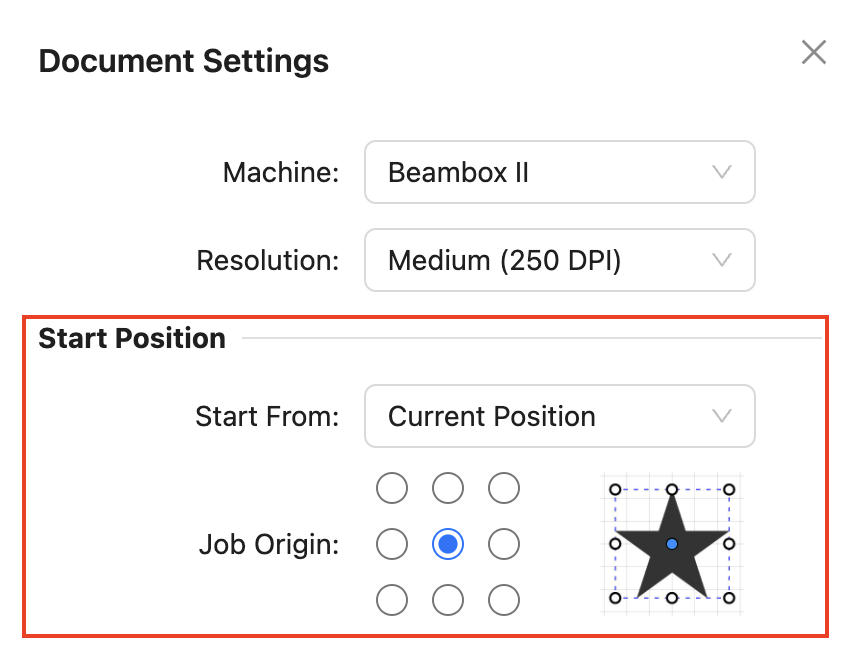

• Aktivieren Sie in den Dokumenteinstellungen die aktuelle Position als Startposition.




• Starten Sie den Vorgang.


Schritt 14

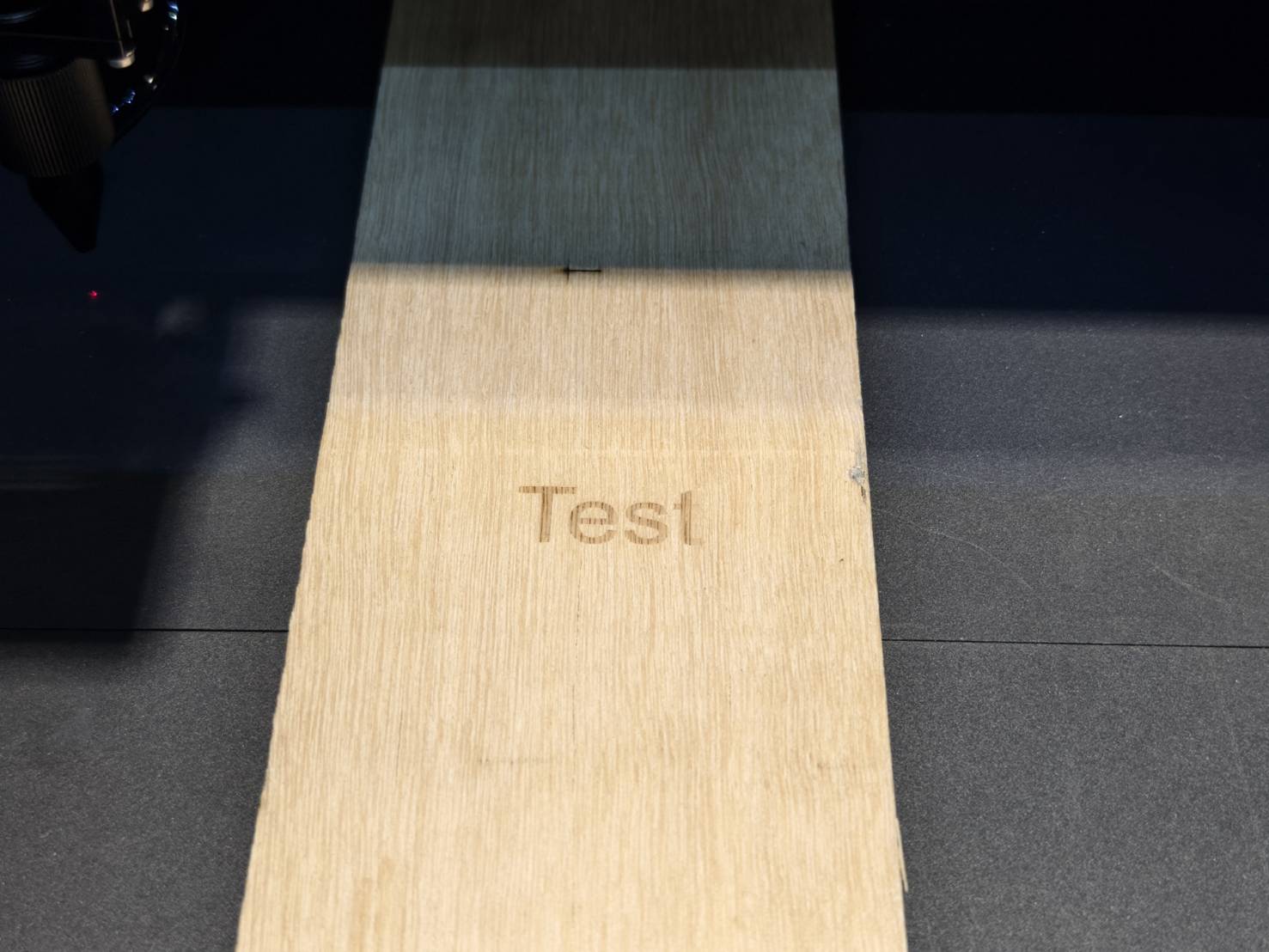

Überprüfen Sie das Ergebnis.
