2-6 Anleitung zu Fokusmodi

Beschreibung

Dieser Artikel erläutert die zwei verschiedenen Fokusmodi des Beambox II.
Verschiedene Fokusmodi ergeben unterschiedliche Fokusabstände und können für Materialien oder Gravierobjekte unterschiedlicher Größen eingesetzt werden.

• Erläuterung der Fokusmodi
• Änderung der Position der Linsenführung
• Hardware-Einstellungen am Bedienfeld

Erläuterung der Fokusmodi

Standardmäßig befindet sich die Fokuslinse oben und hat einen Fokusabstand von 4 mm, d.h. der Abstand zwischen Düsenspitze und Materialoberfläche beträgt 4 mm.

Bei manchen Materialien erreicht die Düsenspitze möglicherweise nicht die standardmäßigen 4 mm. Daher kann der Abstand vergrößert werden, indem die Position der Linse auf den unteren Teil der Düse geändert wird.

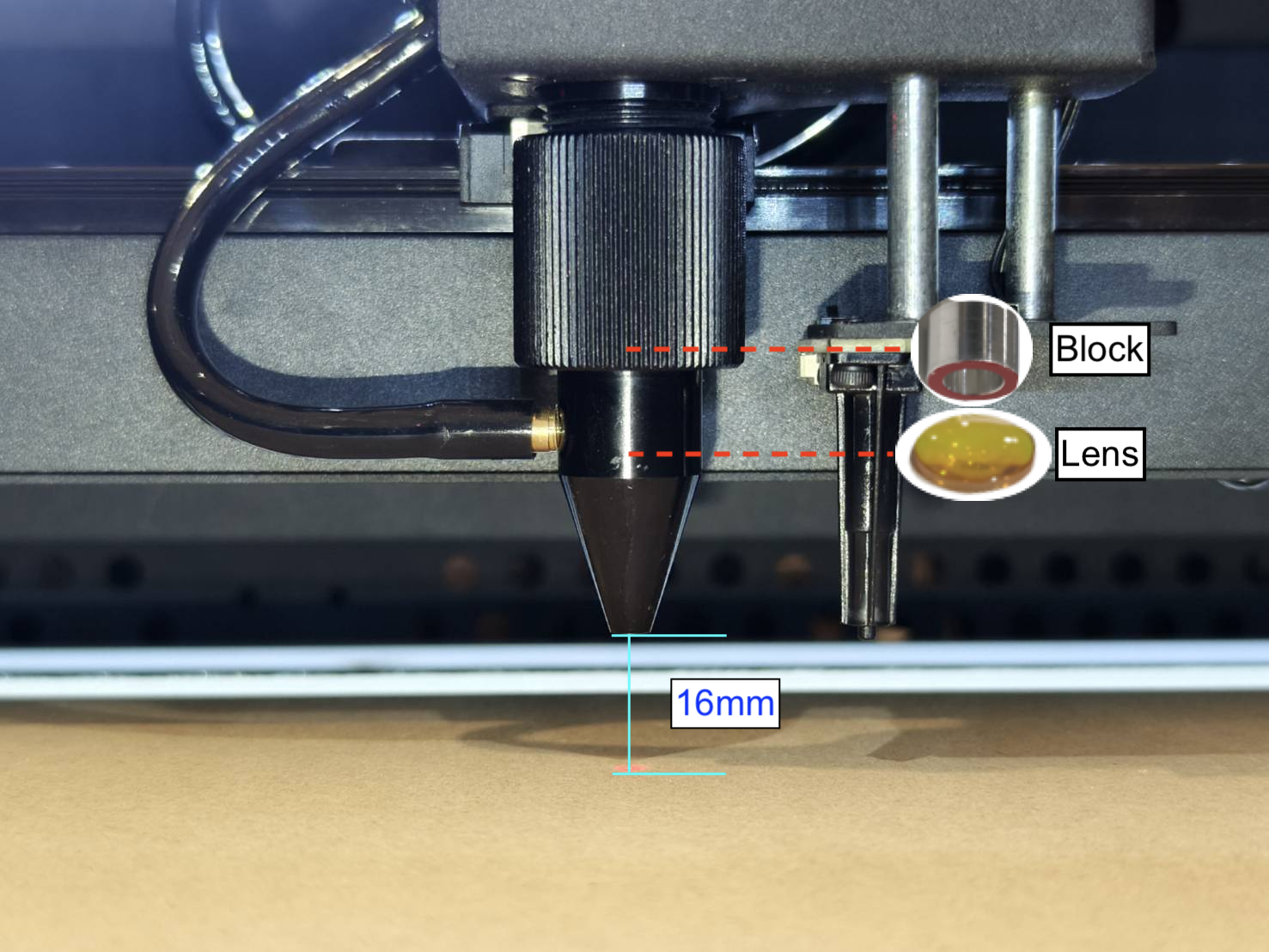

Wenn sich die Linse unten befindet, kann der Abstand zwischen Spitze und Oberfläche auf 16 mm erhöht werden.

Wie ändert man die Position der Linse?

2. Festlegung der Reihenfolge des Fokusmodus
Fokusmodus: 4 mm (Standard)		Fokusmodus: 16 mm
Linse		Block
Block		Linse
Ring		Ring
Düse		Düse

Hardware-Einstellungen am Bedienfeld

Schalten Sie das Gerät ein und gehen Sie zu 'Hardware-Einstellungen', um den korrekten Fokusmodus auszuwählen.

Nach der Auswahl des Modus passt das Gerät beim Autofokus automatisch den Fokusabstand entsprechend dem gewählten Modus an. Die Standardeinstellung ist der Nahfokus (4mm).

Hinweis:
Bitte stellen Sie sicher, dass die Linsenreihenfolge in der Düse der obigen Tabelle.
Andernfalls wird der Laser unfokussiert oder falsch fokussiert sein, was zu fehlerhaften oder mangelhaften Gravierergebnissen führt.

Gerät >> Hardware-Einstellungen >> Nächste Seite >> Fokusmodus >> Wählen Sie den Modus, der Ihrer Linsenreihenfolge entspricht
