Die Rotationseinrichtung ist nur mit 110-mm- und 150-mm-Feldlinsen kompatibel.

Schritt 1

Entnehmen Sie das Verbindungskabel aus der Verpackung. Stecken Sie bei ausgeschaltetem Gerät ein Ende in die linke Seite der Maschine.

Nachdem Sie das andere Ende an die Rotationseinrichtung angeschlossen haben, schalten Sie den Promark ein.

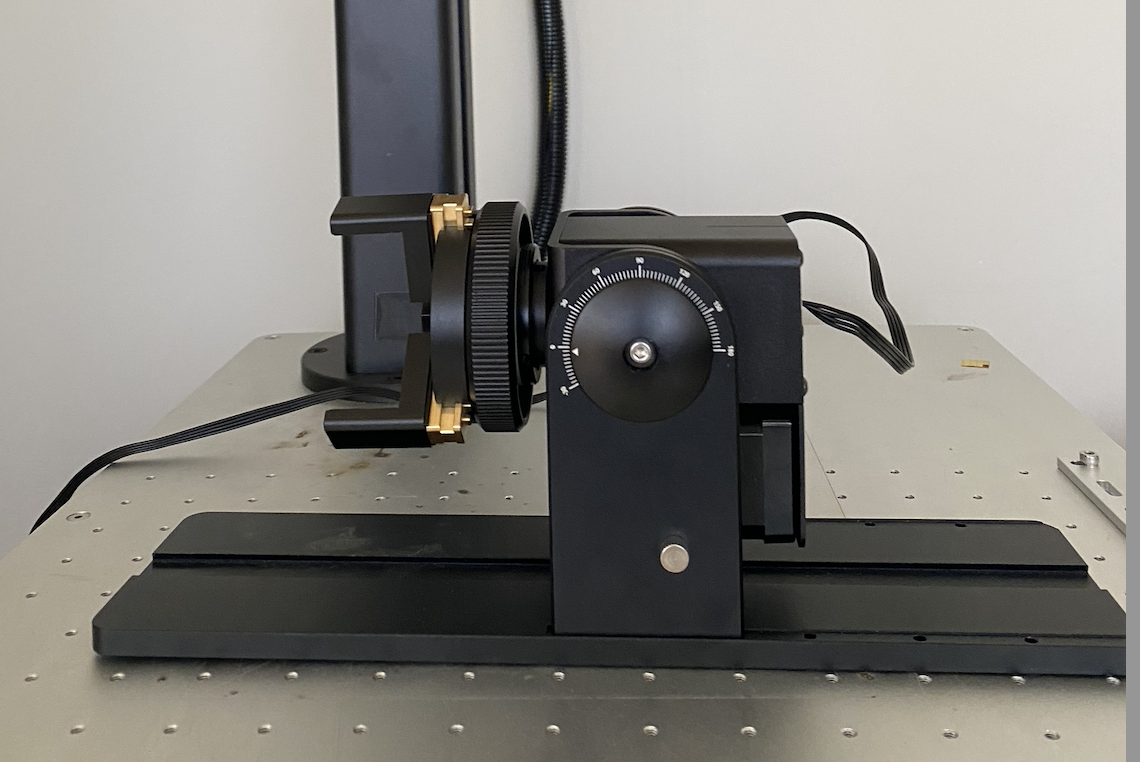

Rotationsfutter in Normalposition.

截圖 2025-03-27 11.40.04.png

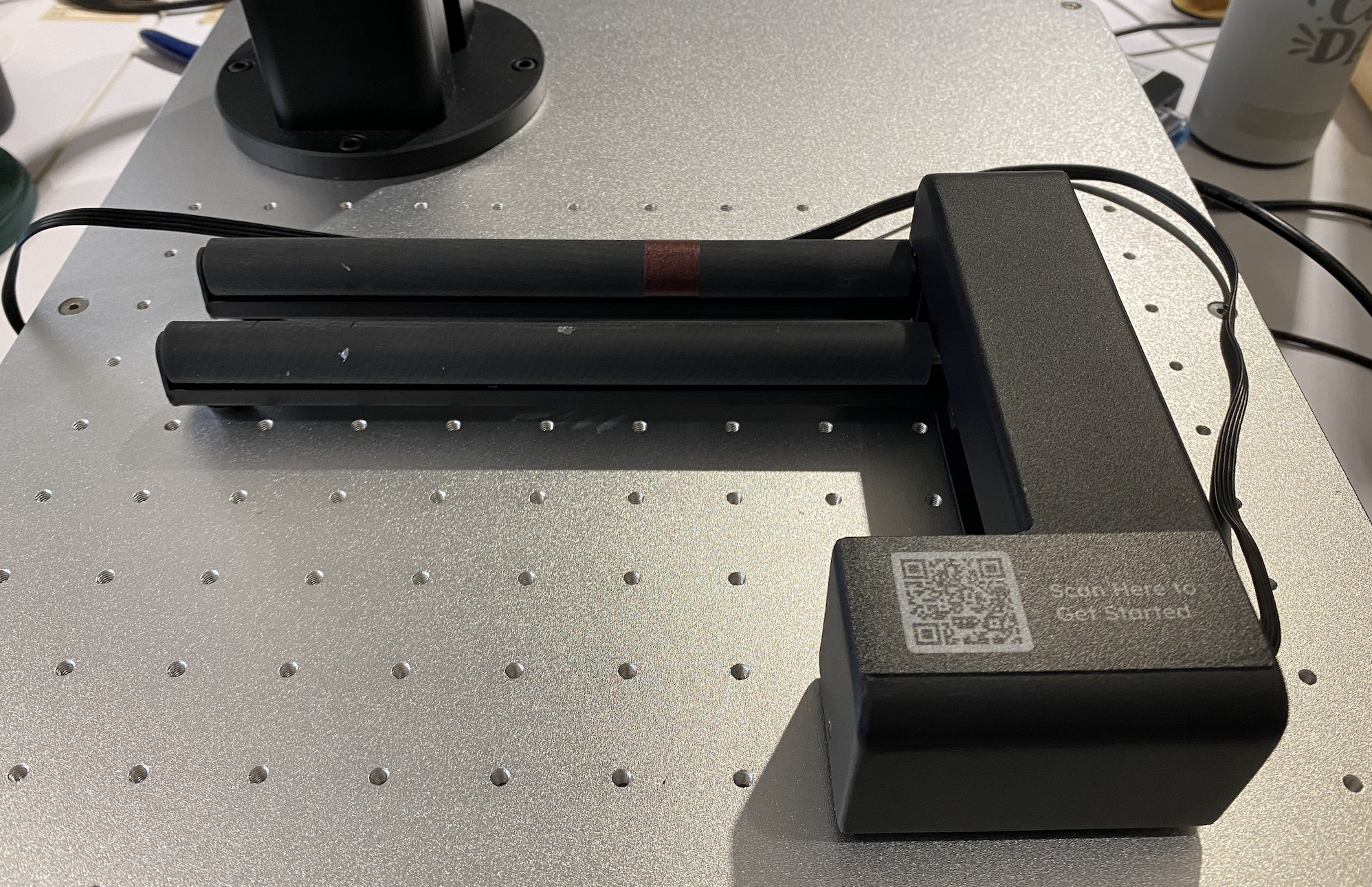

Rolle in Normalposition.

截圖 2025-03-27 11.38.02.png

Hinweis: Wenn Sie es nach links spiegeln müssen, aktivieren Sie die Funktion 'Spiegeln' in den Rotationseinstellungen. Andernfalls können Fehler bei der Bildaufteilung auftreten.

Schritt 2

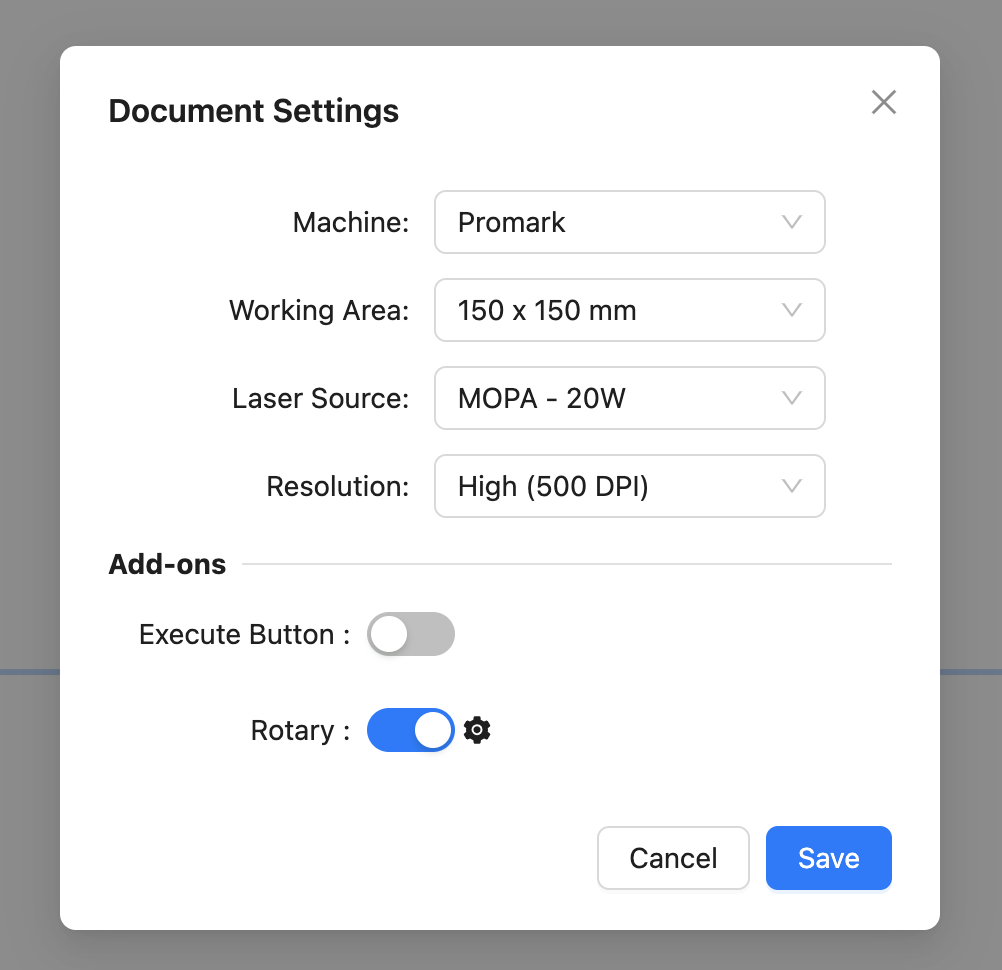

Gehen Sie zu den Dokumenteinstellungen, um die Rotationseinrichtung zu aktivieren. Klicken Sie dann auf das Zahnradsymbol rechts, um die Rotationseinstellungen zu öffnen.

截圖 2025-03-26 16.53.05.png

Schritt 3

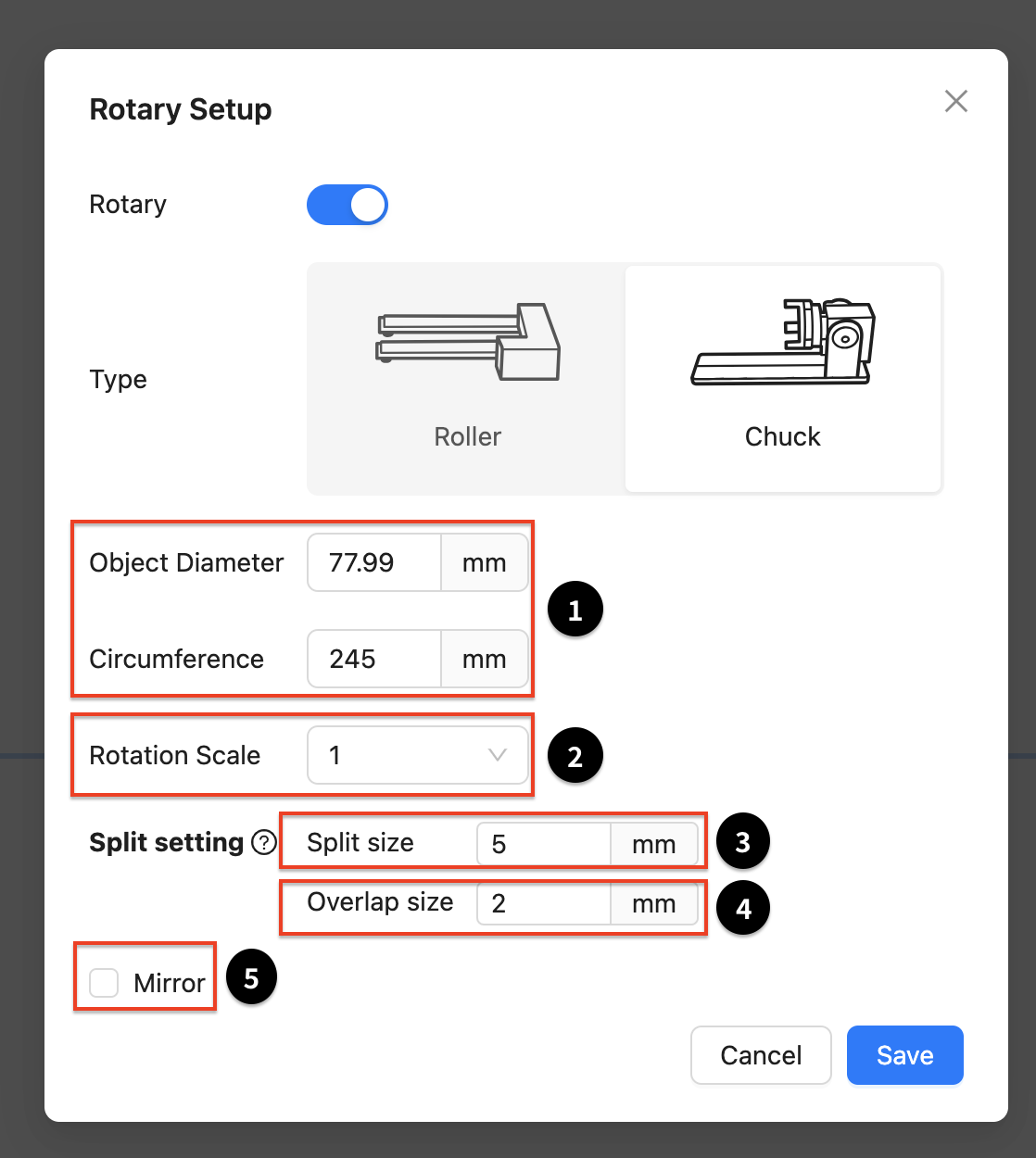

Wählen Sie die verwendete Rotationseinrichtung aus und konfigurieren Sie die Einstellungen.

1. Geben Sie den Umfang oder Durchmesser des Objekts ein (nur bei Verwendung des Futters).

2. Passen Sie das Drehverhältnis für den Betrieb der Rotationsachse an.

3. Teilungsgröße: Die Einheitslänge jedes Graviersegments im Bild.

4. Überlappungsgröße: Die Überlappungslänge jedes Segments.

5. Wenn die Rotationsachse nach links gekippt ist, muss die Spiegelfunktion aktiviert werden.

Umfang

Wenn der eingegebene Umfang größer als das tatsächliche Objekt ist, kann es zu Überlappungen im Gravurbereich und möglicherweise zu ungleichmäßiger Färbung kommen.
Wenn der eingegebene Umfang kleiner als das tatsächliche Objekt ist, können Lücken zwischen den Musterabschnitten entstehen.

Bei Verwendung des Futters wird empfohlen, den durchschnittlichen Umfang des Gravurbereichs einzugeben, wenn das Objekt konisch ist.

Teilungsgröße

Bei Verwendung des Promark-Rotationskörpers wird das Bild in mehrere Abschnitte unterteilt. Jeder Abschnitt wird nacheinander auf dem Objekt markiert; anschließend dreht sich der Rotationskörper, um den nächsten Abschnitt zu markieren. Dieser Vorgang wiederholt sich, bis das gesamte Bild markiert ist.

Die Größe jedes Abschnitts wird durch die Einstellung der Teilungsgröße bestimmt.

Wenn Ihr Objekt eine konische oder unregelmäßige Form hat, kann die Verwendung einer kleineren Segmentgröße Lücken oder Fehlausrichtungen zwischen den Abschnitten reduzieren.

Eine größere Teilungsgröße kann die Bearbeitungszeit verkürzen, kann aber aufgrund der größeren Brennweitenvariation innerhalb einer einzelnen Einheitslänge das Gravurergebnis beeinträchtigen.

Überlappungsgröße

Um mögliche Lücken zwischen den Abschnitten zu reduzieren, können Sie eine feste Überlappung am Ende jedes Abschnitts festlegen, um sichtbare Lücken zu minimieren.

Beachten Sie jedoch, dass eine zu große Überlappung dazu führen kann, dass die überlappenden Bereiche des Materials übermäßig erhitzt werden, was zu einer sichtbaren horizontalen Linie führen kann.

＊Der Promark-Rotationskörper unterstützt nur die Gravur in X-Richtung.
