2-4 Kamerakalibrierung

⚠︎ Bitte stellen Sie sicher, dass Beam Studio und die beamo II-Firmware auf die neueste Version aktualisiert wurden.

Beschreibung

Dieser Artikel führt Sie durch den Prozess der Kamerakalibrierung.


Wann eine Kamerakalibrierung erforderlich ist
1. Bei der erstmaligen Verwendung der Maschine.
2. Wenn die Maschine an einen anderen Standort versetzt wurde.
3. Wenn eine Abweichung zwischen der Kameravorschau und der tatsächlichen Gravurposition besteht.

Hinweis:
Für die erstmalige Nutzung der Kameravorschau-Funktion ist eine Kamerakalibrierung erforderlich.

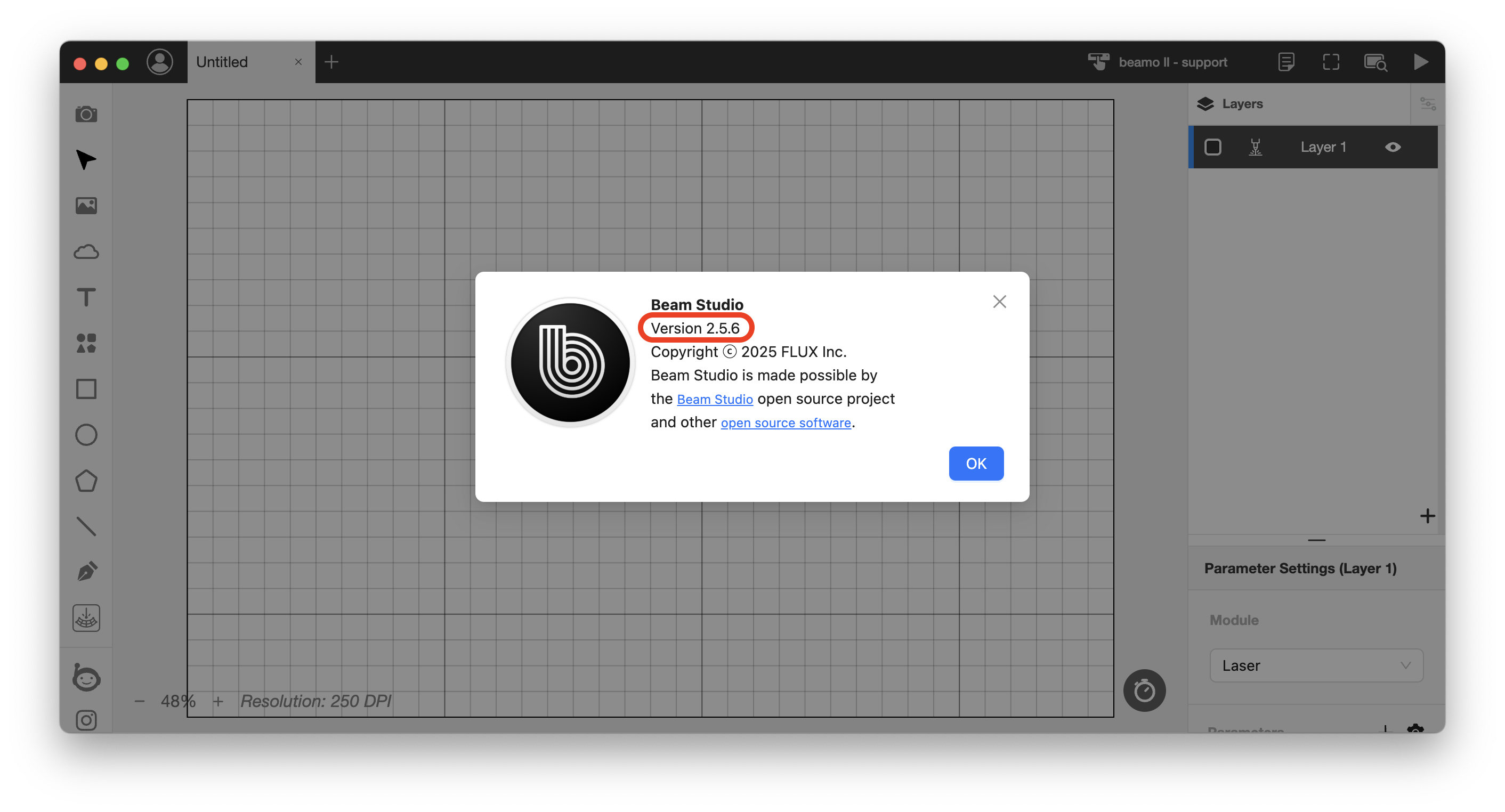

Schritt 1 - Version von Beam Studio und Firmware überprüfen

Erforderliche Softwareversion: Beam Studio 2.5.11 oder höher.

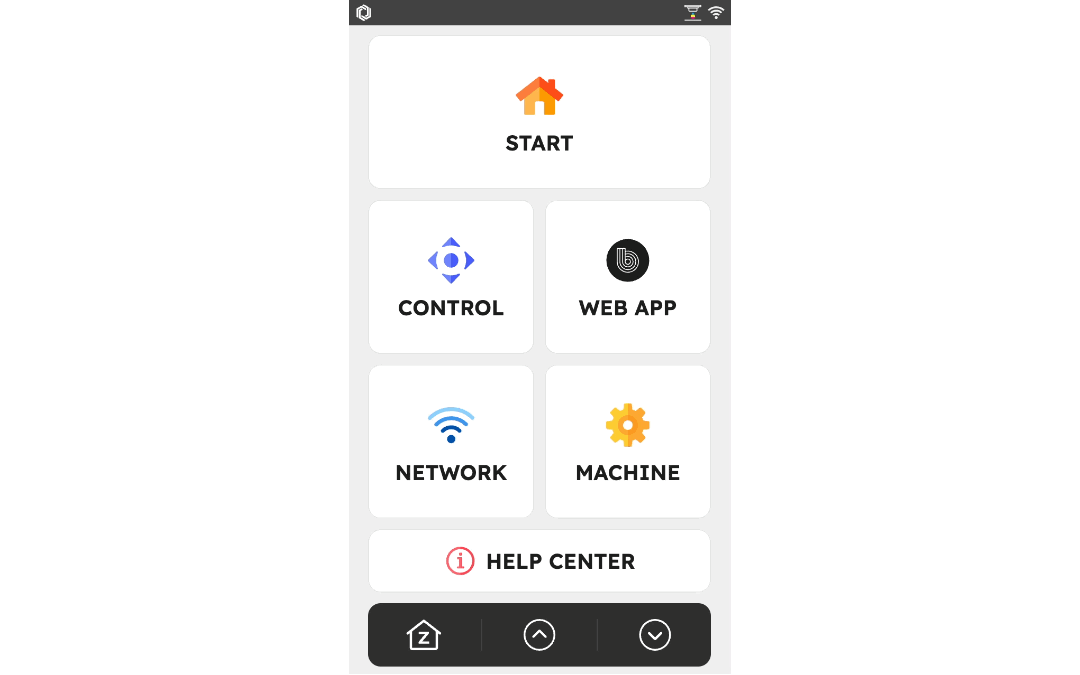

Erforderliche Firmware-Version: 6.1.6 oder höher.

Schritt 2 - Vorbereitung

Vorzubereitende Materialien:
Legen Sie zwei A4-Blätter weißes Papier überlappend übereinander und kleben Sie diese zusammen, um eine Fläche von ca. 19–28 cm Länge und 31–40 cm Breite zu erhalten, oder verwenden Sie eine helle Holzplatte in derselben Größe.

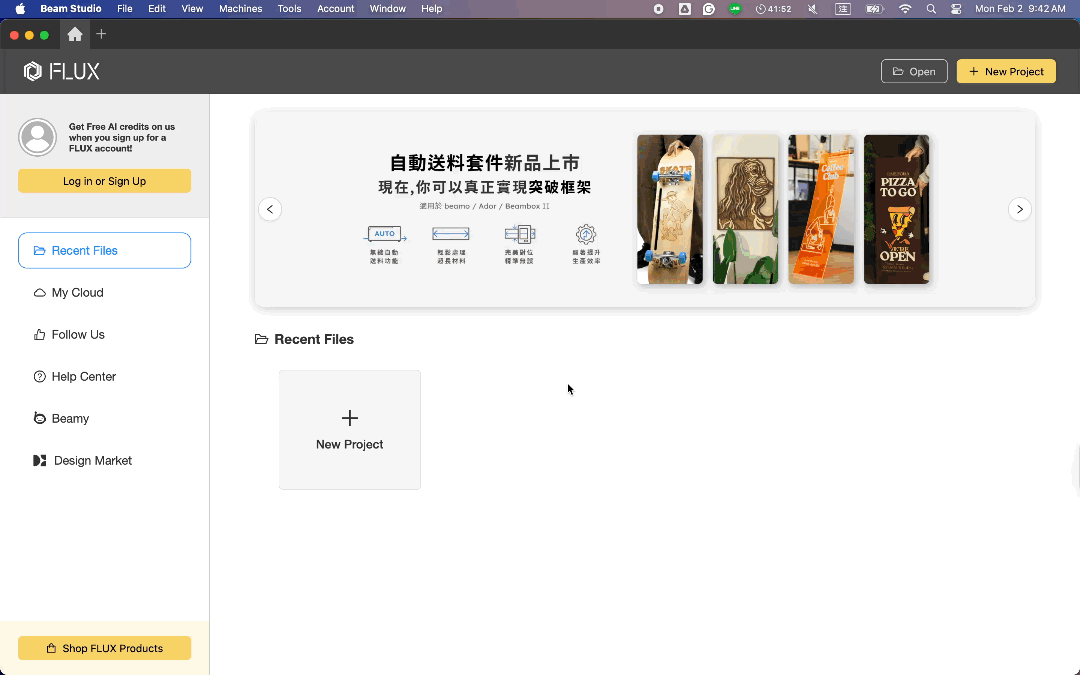

Schritt 3 - Neues Projekt erstellen und Kamerakalibrierung durchführen

Erstellen Sie ein neues Projekt, wählen Sie den Namen der Maschine aus, die Sie verwenden möchten, und klicken Sie auf "Kamera kalibrieren".

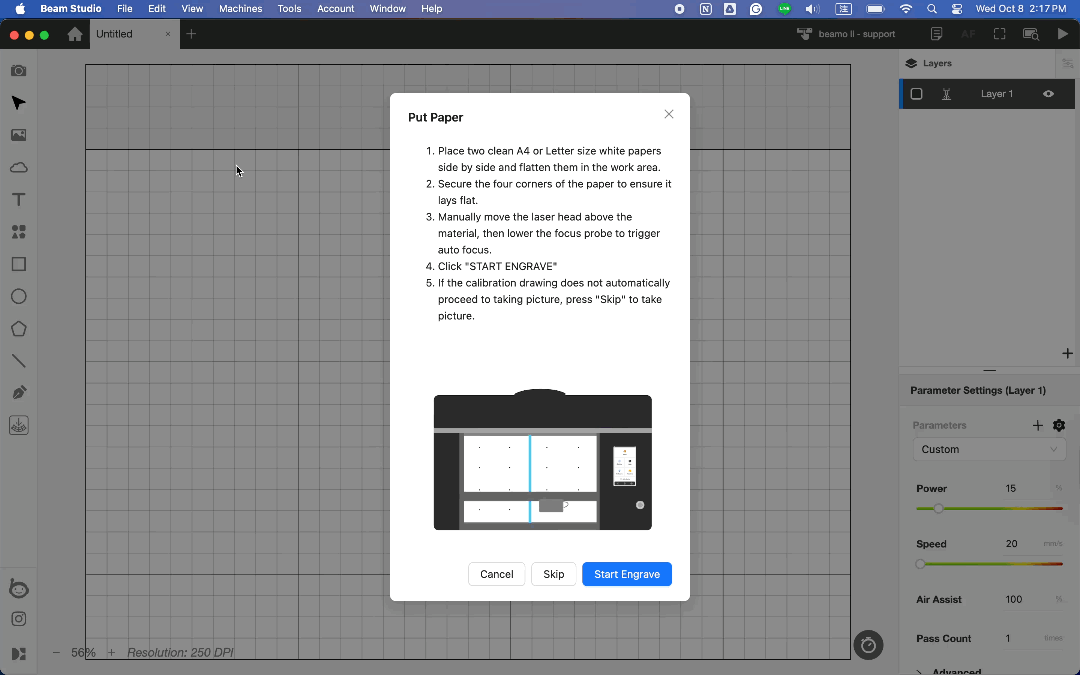

Schritt 4 - Weißes Papier platzieren

Legen Sie ein sauberes weißes A4-Papier in die Mitte des Arbeitsbereichs und fixieren Sie es, indem Sie alle vier Ecken mit Klebeband befestigen.

Schritt 5 - Kalibrierungsbild zeichnen

Klicken Sie auf "GRAVUR STARTEN", um das Kalibrierungsbild zu zeichnen.

Schritt 6 - Markierungspunkte ausrichten

Vergrößern, verkleinern und passen Sie die Belichtung des Fotos an, um die roten Markierungspunkte präzise mit den acht gezeichneten Punkten auszurichten.

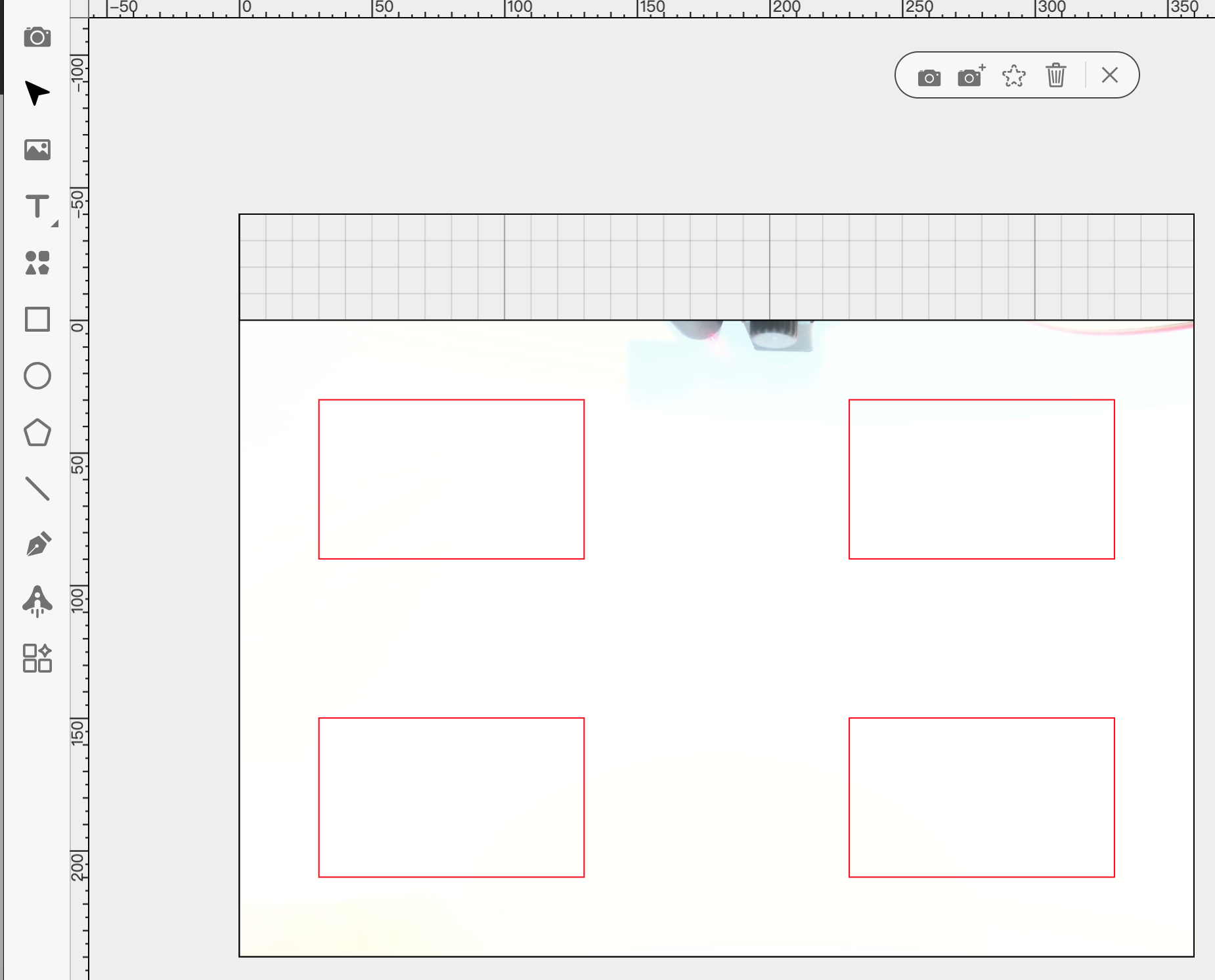

Schritt 7 - Kalibrierungsergebnisse überprüfen

Zeichnen Sie vier Rechtecke gemäß den folgenden Einstellungen und überprüfen Sie, ob alle vier Seiten jedes Rechtecks vollständig mit den Lasermarkierungspunkten übereinstimmen.

Positionen und Abmessungen:

1. X = 30 mm, Y = 30 mm, W = 100 mm, H = 60 mm
2. X = 230 mm, Y = 30 mm, W = 100 mm, H = 60 mm
3. X = 30 mm, Y = 150 mm, W = 100 mm, H = 60 mm
4. X = 230 mm, Y = 150 mm, W = 100 mm, H = 60 mm

Wenn die Rechtecke nicht korrekt mit den Markierungspunkten übereinstimmen, fokussieren Sie bitte neu, indem Sie die Materialhöhe anpassen und die Kamerakalibrierung erneut durchführen, um die Positionierungsgenauigkeit wiederherzustellen.

#END
