Promark - Austausch der Kamera-LED-Platine

Werkzeuge:

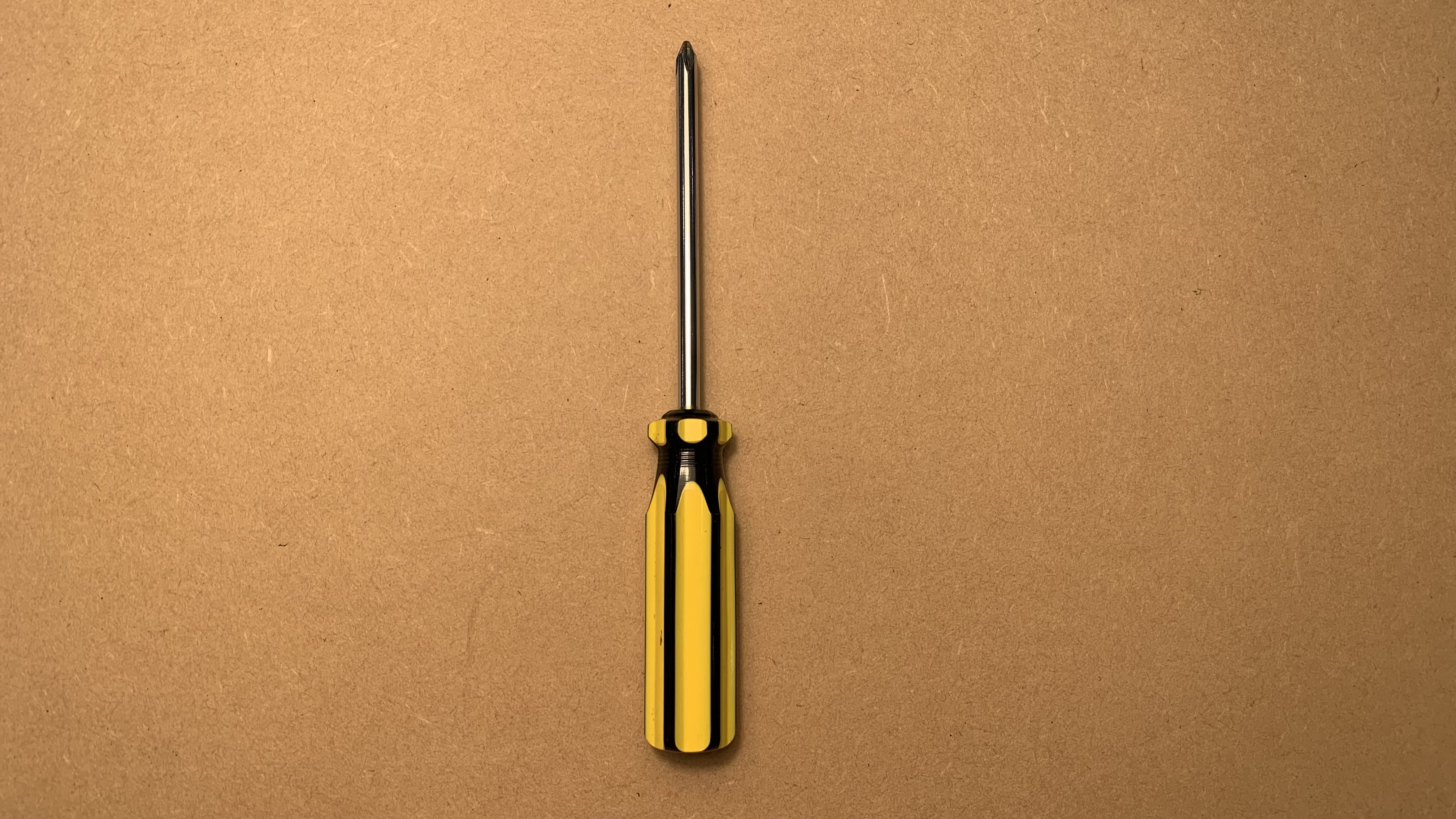

Kreuzschlitzschraubendreher

Schritt 1

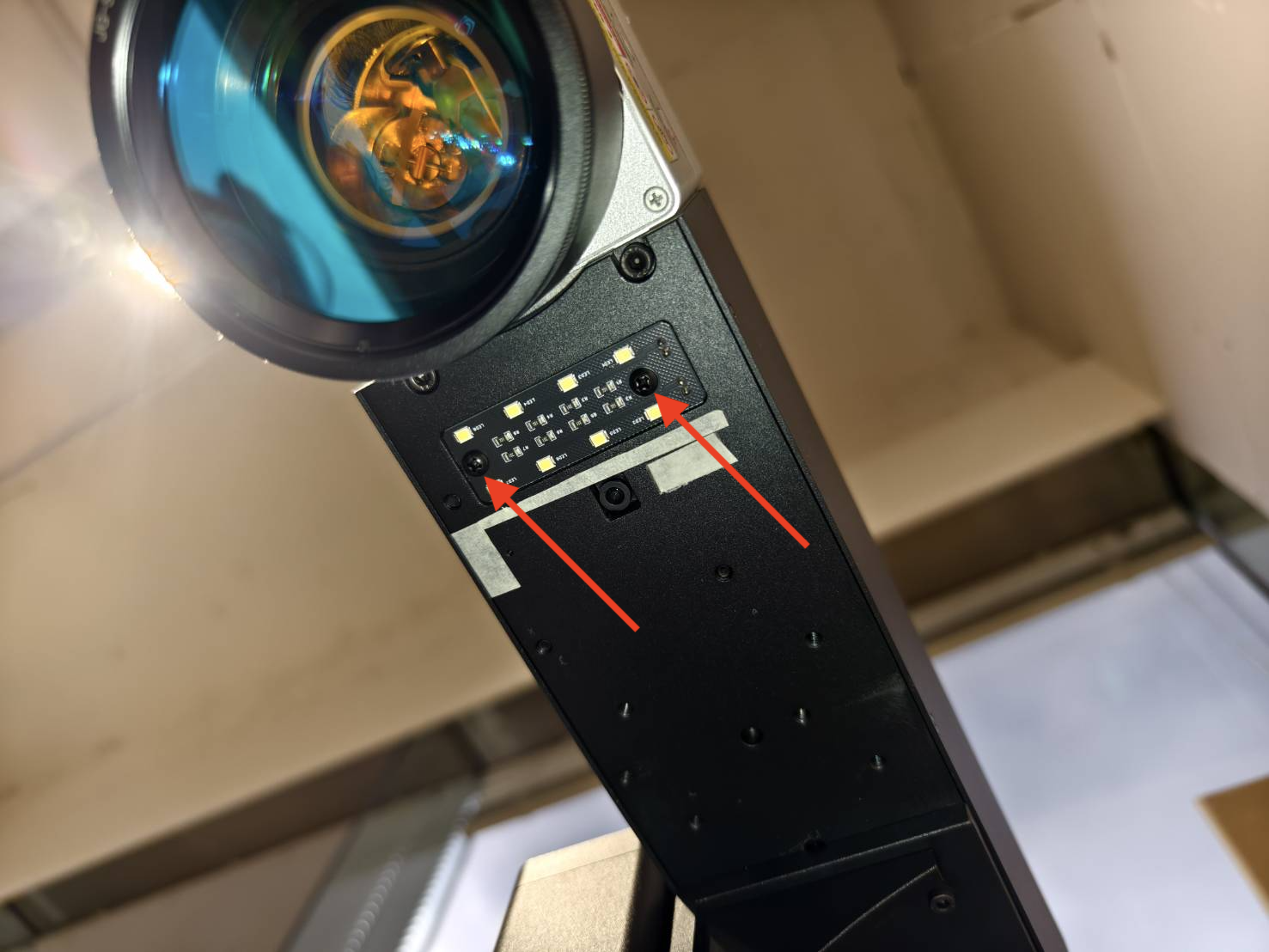

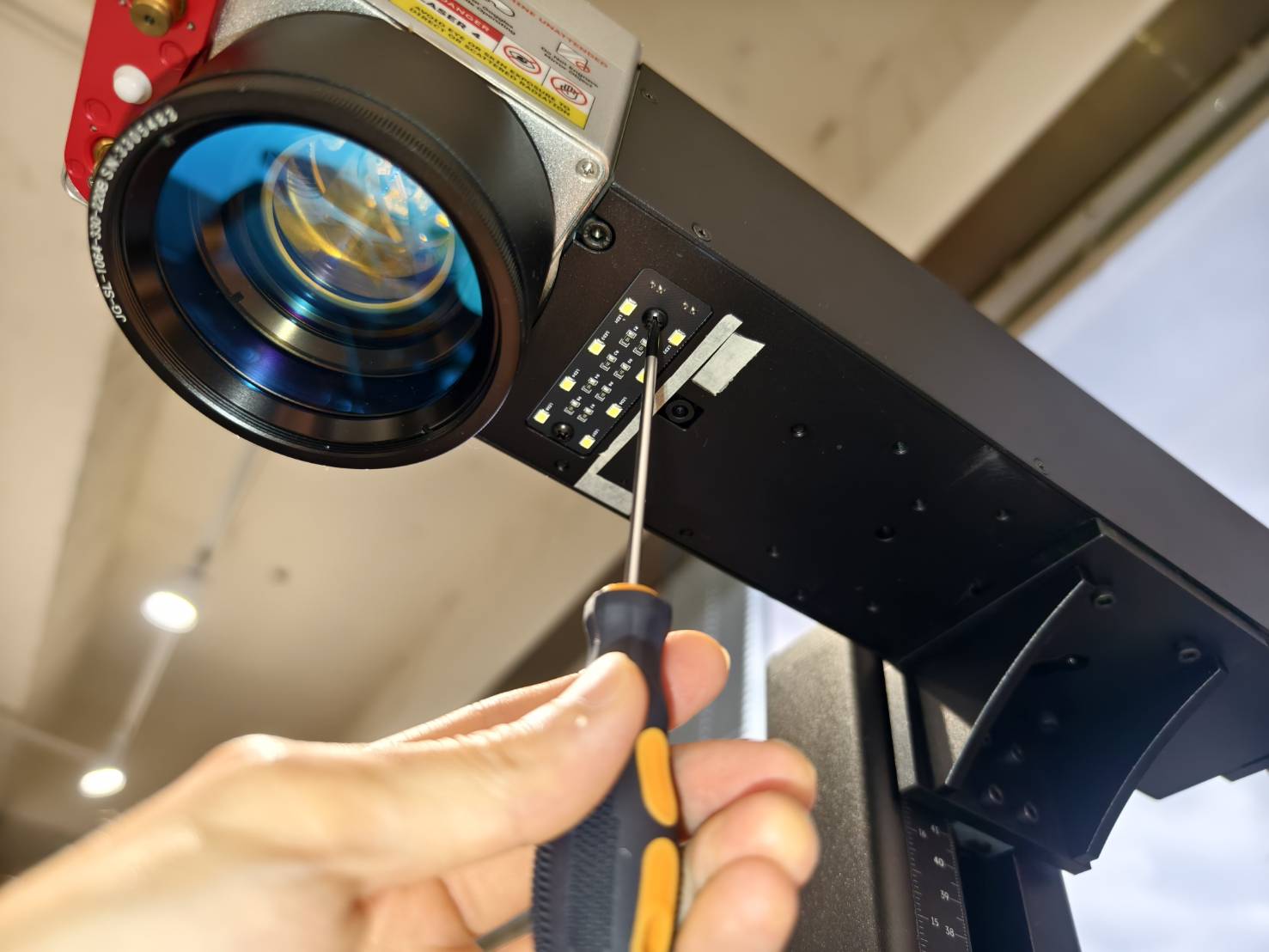

Lösen Sie die Schrauben nahe der Linse.

Schritt 2

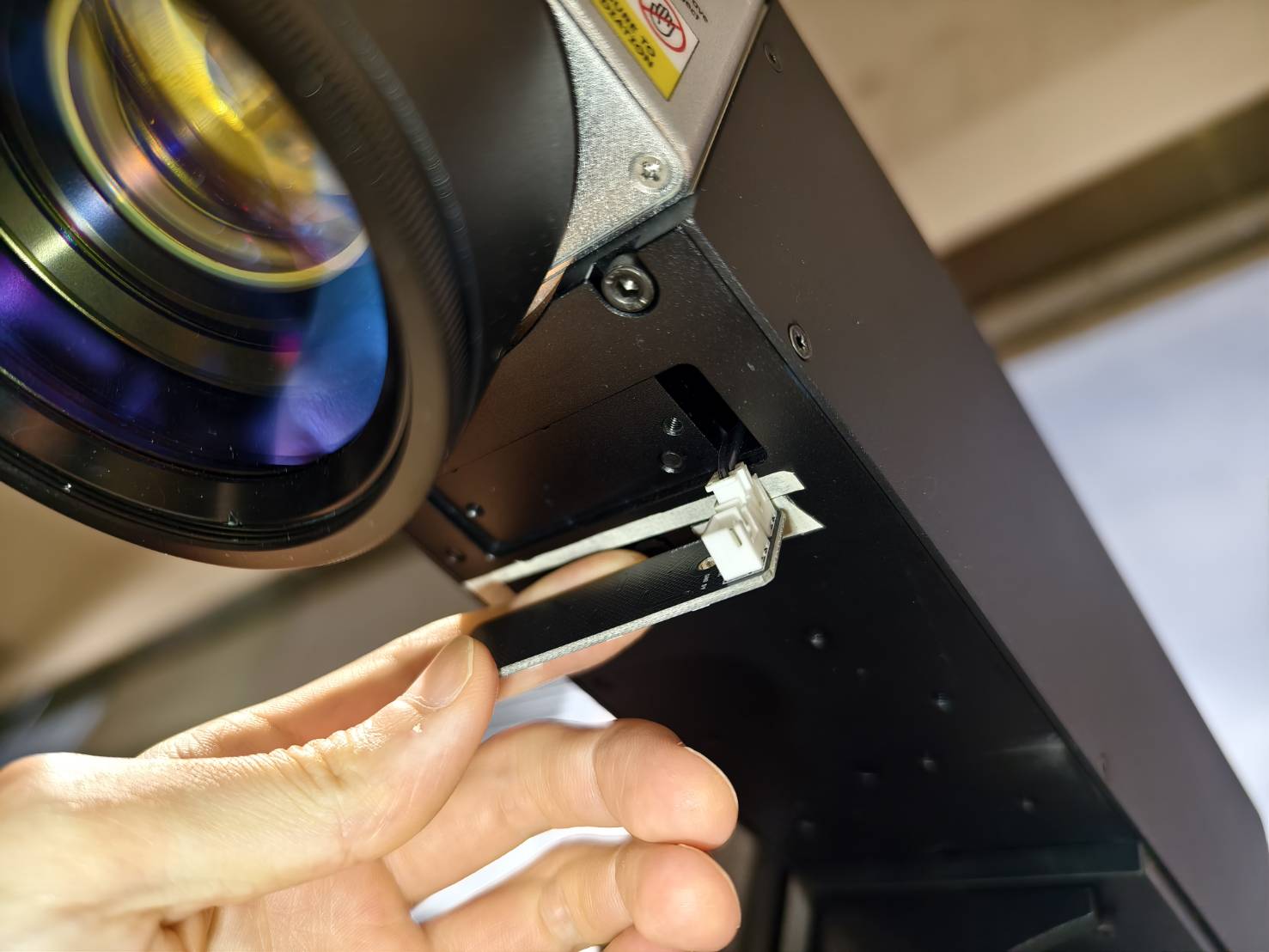

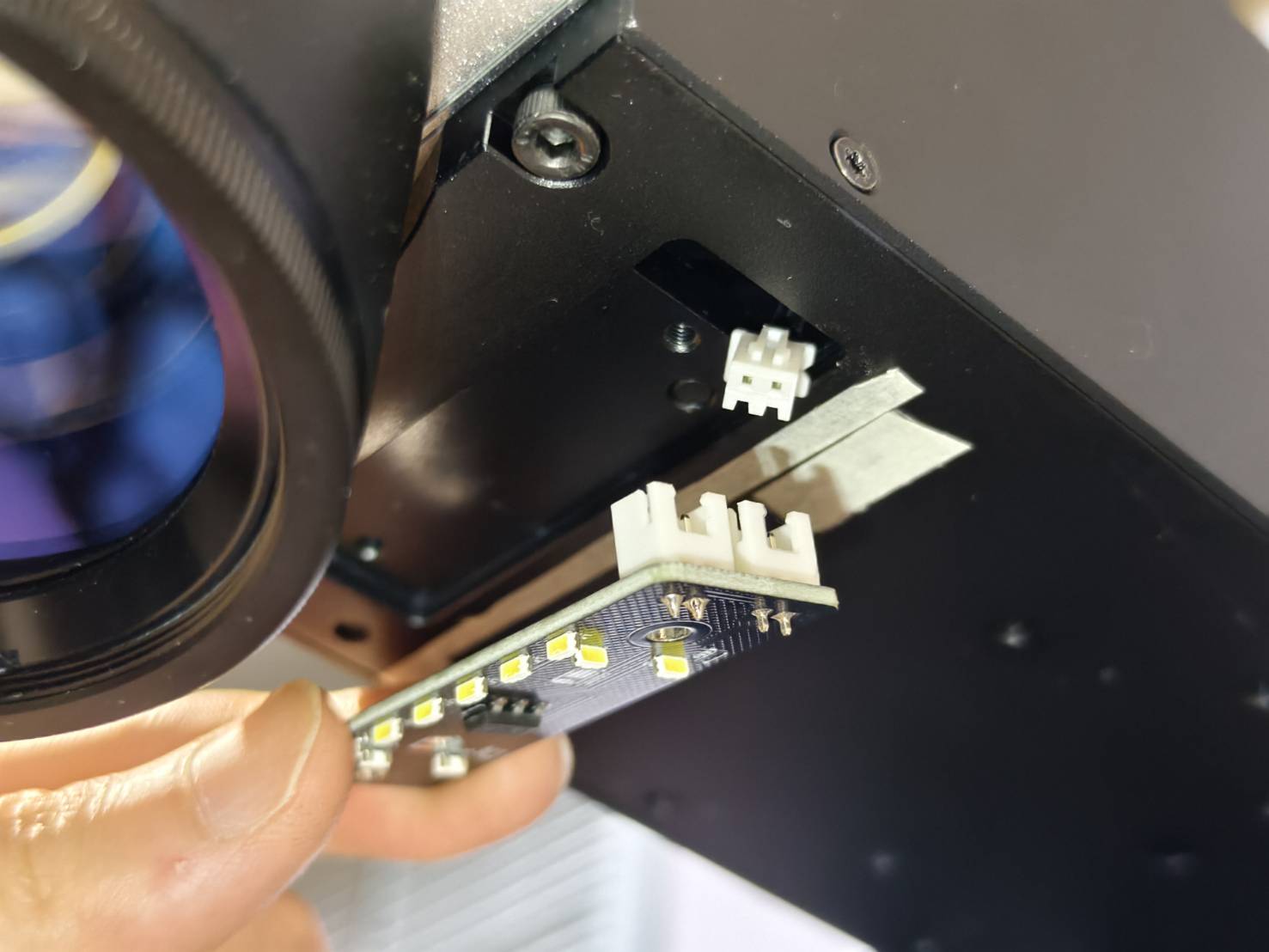

Trennen Sie das Verbindungskabel von der Platine.
(Bitte beachten Sie, dass je nach Modell ein oder zwei Kabel vorhanden sein können.)
(Die folgenden Fotos stammen vom M20.)

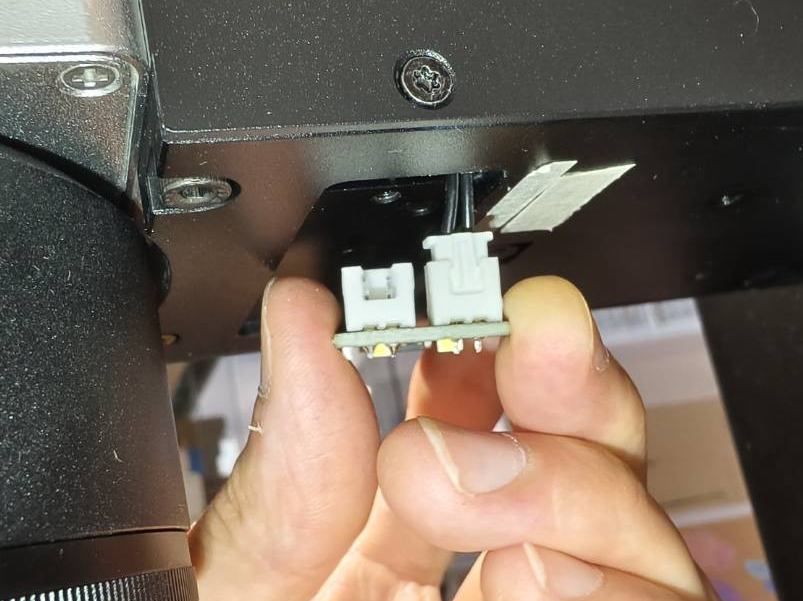

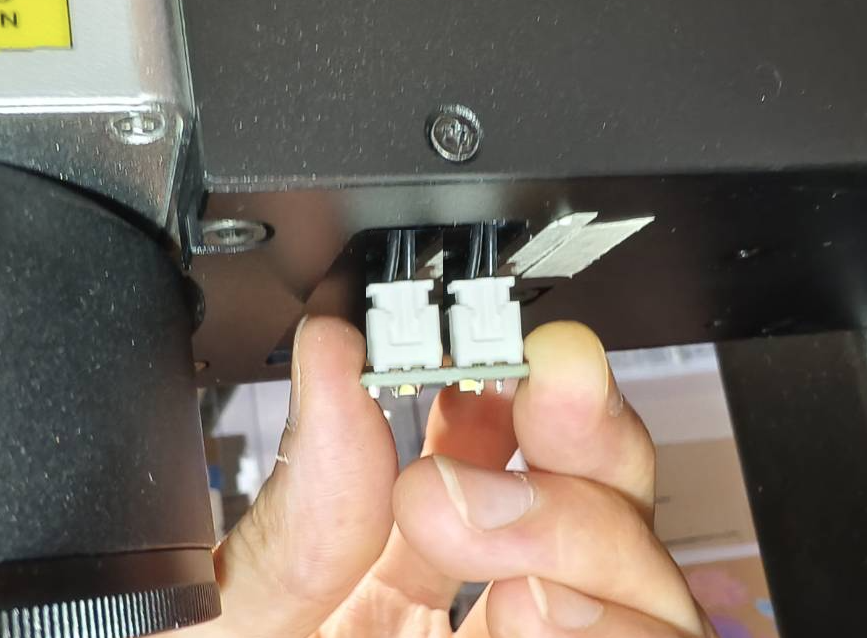

Ein Kabel (für M-Serie)	Zwei Kabel (für D-Serie)

Schritt 3

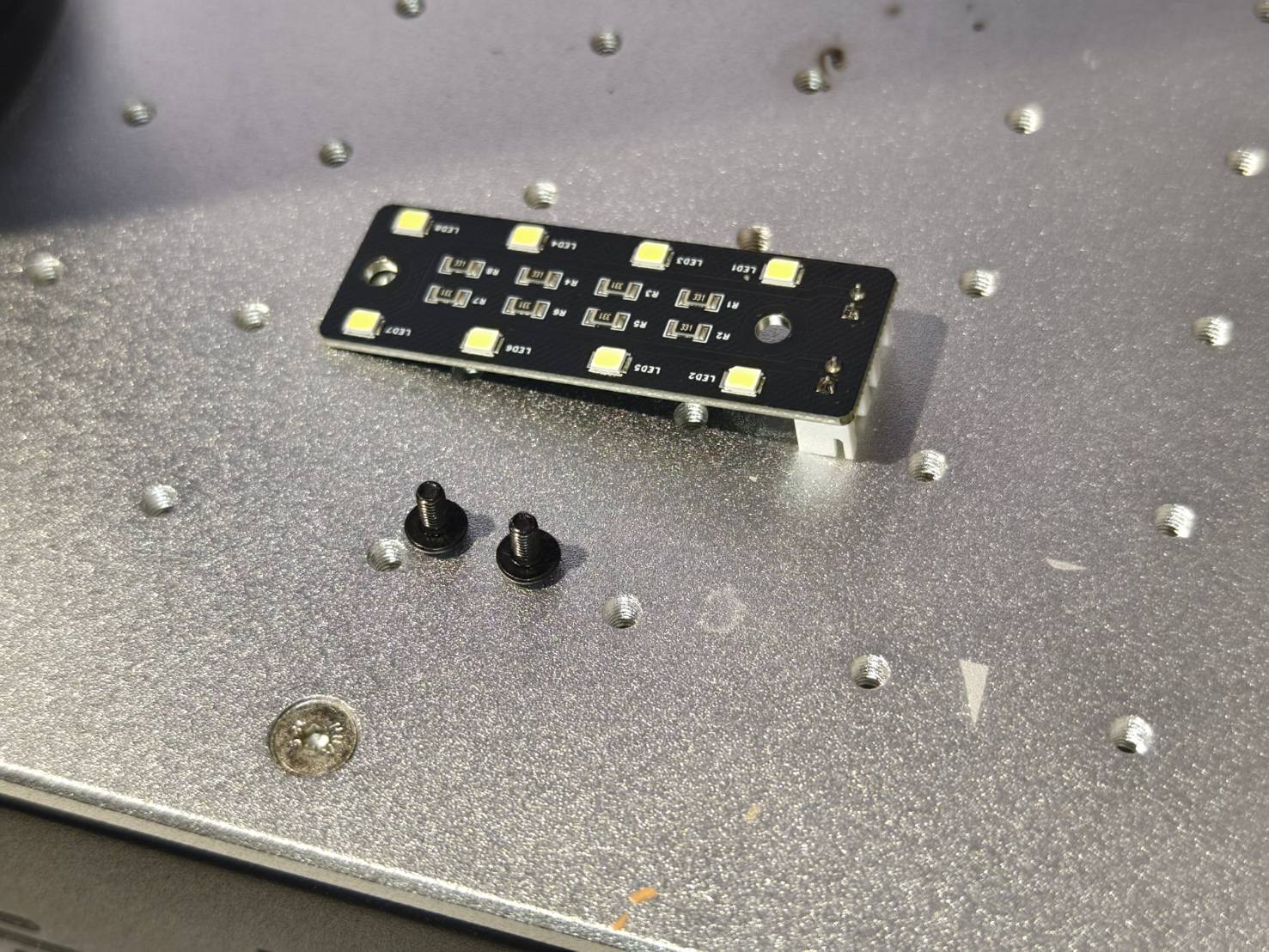

Schließen Sie das Kabel/die Kabel an die neue Platine an. Die Anschlussreihenfolge ist beliebig.
Eine spezifische Position ist nicht erforderlich.

Schritt 5

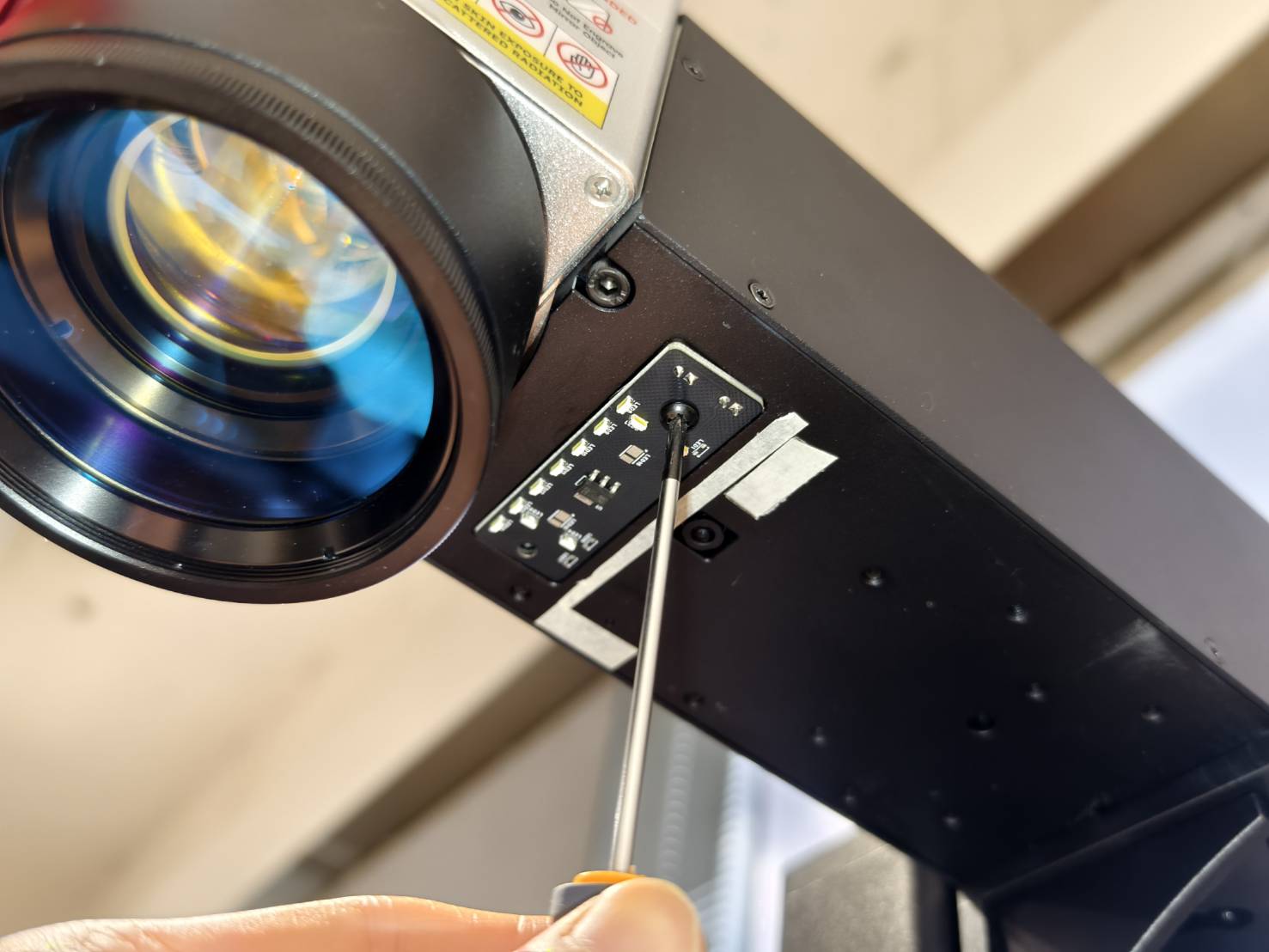

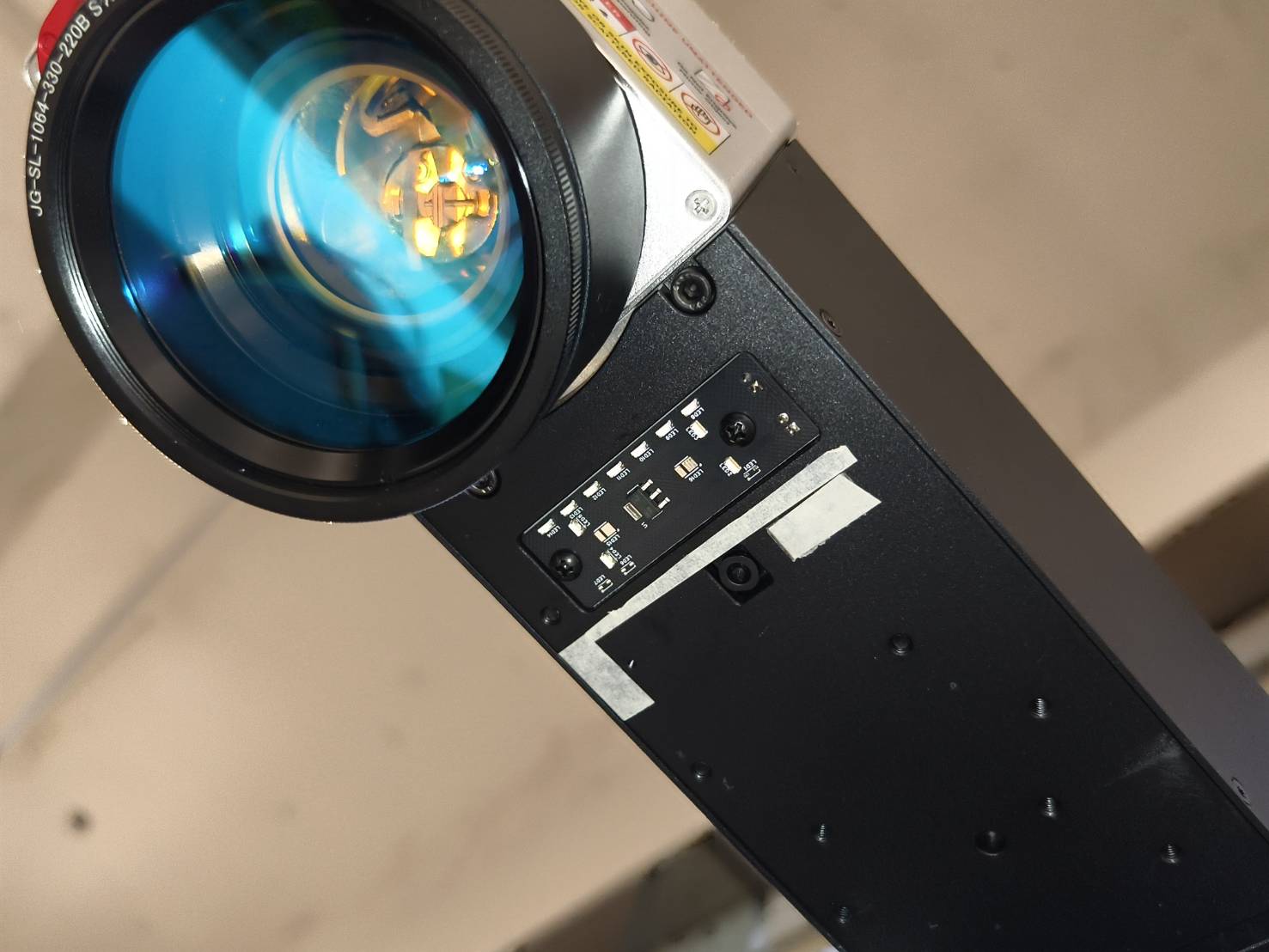

Befestigen Sie die Platine mit den Schrauben. Damit ist der Austausch abgeschlossen.
