Beschreibung

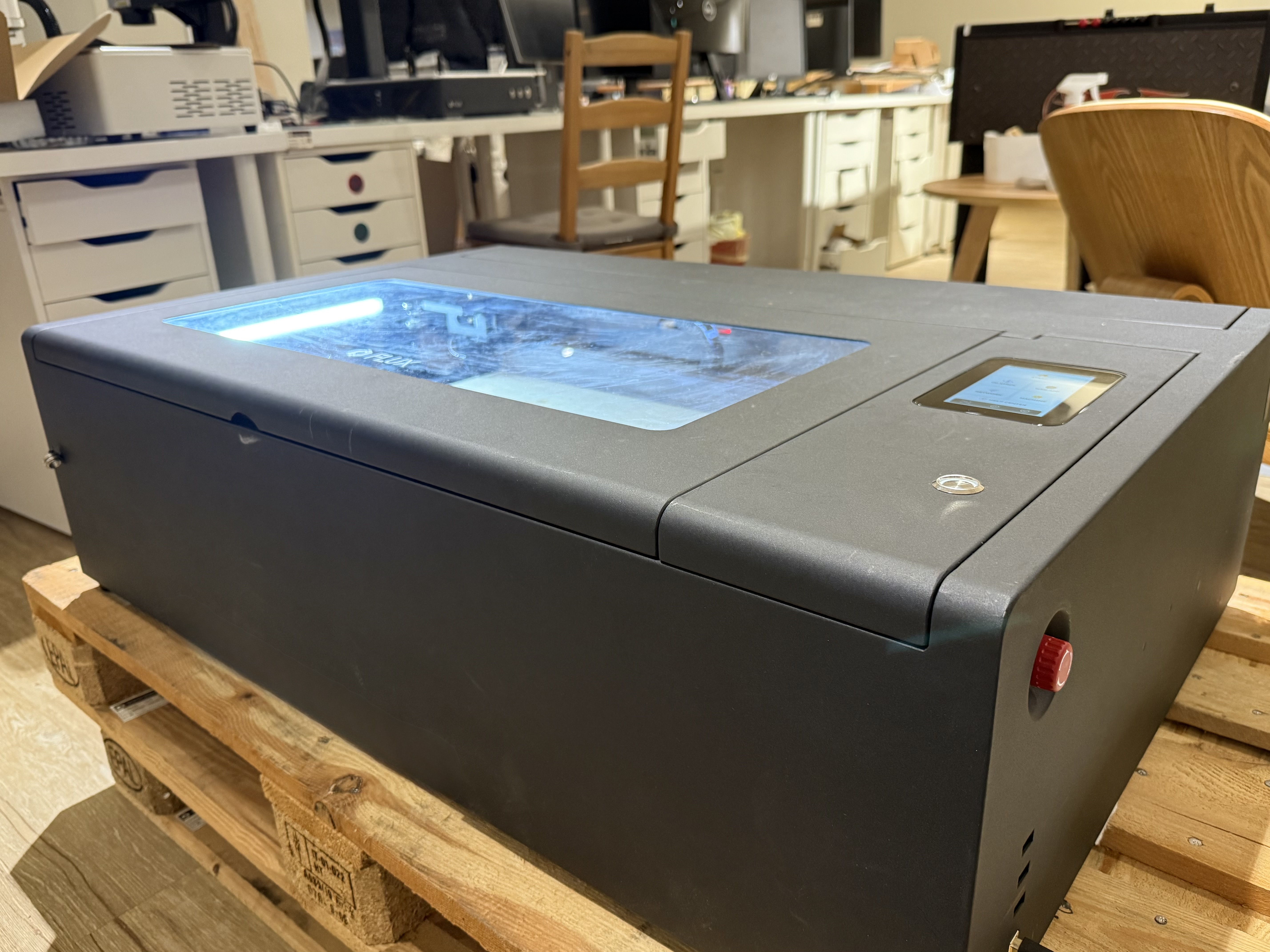

Diese Anleitung erklärt, wie Sie LightBurn für FLUX HEXA RF konfigurieren, die integrierte USB-Kamera anschließen, das Kameraobjektiv mit dem LightBurn AprilTags-Muster kalibrieren und die Kameravorschau mit dem Arbeitsbereich der Maschine ausrichten.

Das Verfahren und die Werte wurden mit LightBurn Pro 2.1.03 verifiziert. Menübezeichnungen können in anderen LightBurn-Versionen geringfügig abweichen.

Wichtig: Schließen Sie die Geräteeinrichtung vor der Kamerakalibrierung ab. Halten Sie das Kalibrierungsmuster flach, stellen Sie sicher, dass jedes AprilTag vollständig sichtbar ist, und verwenden Sie die IP-Adresse, die auf Ihrem eigenen HEXA RF angezeigt wird. Die IP-Adresse 192.168.1.247, die in dieser Anleitung gezeigt wird, ist nur ein Beispiel von der Testmaschine.

Schritt 1

Maschine, Computer und Materialien vorbereiten

Bereiten Sie vor dem Öffnen des Kalibrierungsassistenten folgende Elemente vor:

Einen Computer mit installiertem LightBurn.
Eine Netzwerkverbindung zum HEXA RF und eine USB-Verbindung zur HEXA RF-Kamera.
Ein gedrucktes LightBurn AprilTags-Objektivkalibrierungsmuster. Drucken Sie es in 100 % Skalierung ohne Anpassung oder Größenänderung.
(Sie werden in den folgenden Schritten angeleitet, das AprilTags-Objektivkalibrierungsmuster zu drucken.)
Vier flache, helle 3 mm Holzplatten für die Arbeitsbereichsausrichtung.
Die Firmware-Version des HEXA RF ist v6.5.0 oder höher.

Schritt 2

Ein neues HEXA RF-Gerät in LightBurn erstellen

Öffnen Sie LightBurn. Klicken Sie im Laser -Bedienfeld auf Geräte, und wählen Sie dann die Option zum manuellen Erstellen eines Geräts. Wenn der Assistent für neue Geräte nach dem Controller fragt, wählen Sie GRBL und klicken Sie auf Weiter.

Schritt 3

Wählen Sie die Netzwerkverbindungsmethode

Wählen Sie für die GRBL-Verbindungsmethode Ethernet oder WLAN/TCP. Klicken Sie auf Weiter.

Stellen Sie sicher, dass sich der Computer und HEXA RF im selben Netzwerk befinden, bevor Sie fortfahren.

Schritt 4

Geben Sie die IP-Adresse des HEXA RF ein

Finden Sie die IP-Adresse Ihres HEXA auf dem Touchscreen.
(Falls Ihr Gerät noch keine WLAN-Verbindung hergestellt hat, lesen Sie bitte diesen article zur Einrichtung einer Verbindung.)

Geben Sie die aktuelle IP-Adresse Ihres HEXA RF ein und klicken Sie dann auf Weiter. Die IP-Adresse des Geräts finden Sie auf dem Netzwerkinformationsbildschirm des HEXA RF.

Das Testgerät verwendete 192.168.1.247. Dies ist nur ein Beispiel; geben Sie die Ihrem eigenen Gerät zugewiesene Adresse ein.

Schritt 5

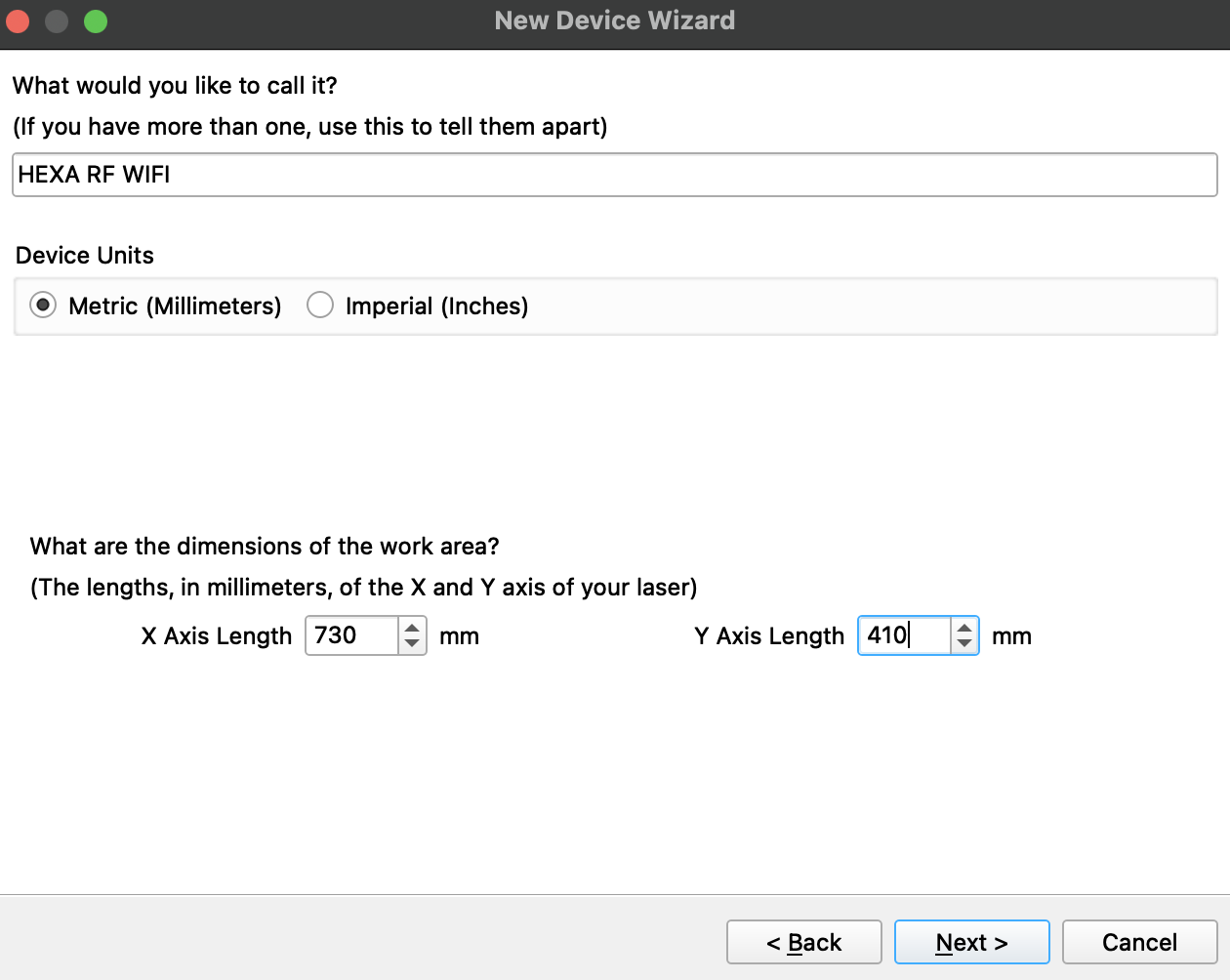

Gerätenamen und Arbeitsbereichsgröße festlegen

Geben Sie einen erkennbaren Gerätenamen ein, z. B. HEXA RF Wifi. Wählen Sie Millimeter und legen Sie den Arbeitsbereich wie folgt fest:

X-Achsenlänge: 730 mm
Y-Achsenlänge: 410 mm

Klicken Sie auf Weiter.

Schritt 6

Maschinenursprung festlegen und Geräteeinrichtung abschließen

Wählen Sie die hinten links Ecke als Maschinenursprung. Überprüfen Sie die Zusammenfassung und bestätigen Sie die folgenden Werte:

Controller: GRBL
Verbindung: Ethernet oder WLAN/TCP
Arbeitsbereich: 730 x 410 mm
Ursprung: hinten links
IP-Adresse: die aktuelle IP Ihres HEXA RF

Klicken Sie auf Fertigstellen. Öffnen Sie die Geräteeinstellungen erneut, um zu bestätigen, dass die Werte korrekt gespeichert wurden.

Schritt 7

Maschinenverbindung und Koordinatenmodus überprüfen

Wählen Sie das neue HEXA RF-Gerät im Laser-Bedienfeld aus. Öffnen Sie das Bewegen -Bedienfeld und klicken Sie auf Home , um zu überprüfen, ob LightBurn mit der Maschine kommunizieren kann.

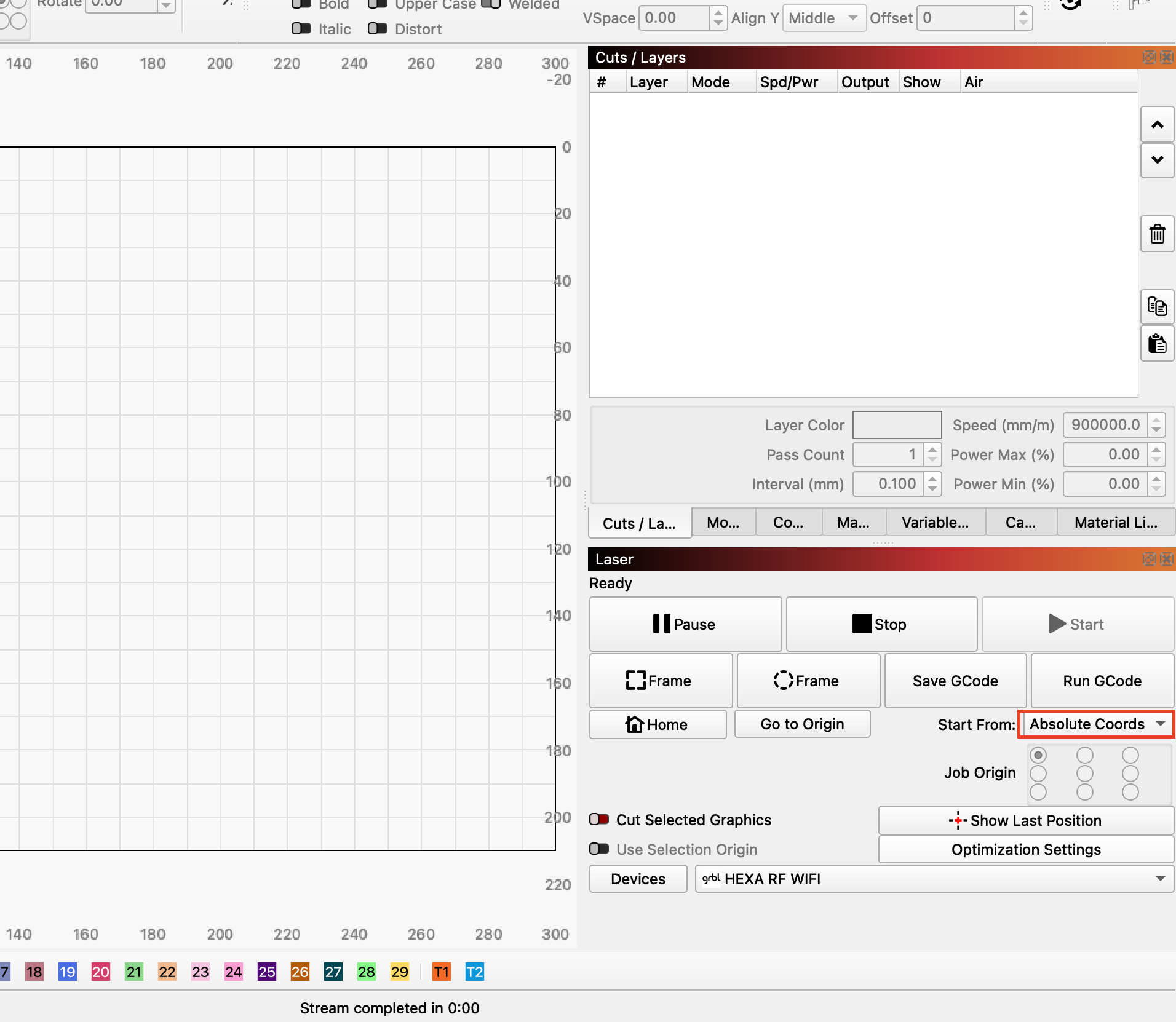

Stellen Sie im Hauptfenster von LightBurn Starten von to Absolute Koordinaten.

Führen Sie vor der Kamerakalibrierung eine Referenzfahrt der Maschine durch und bewegen Sie die Z-Achse in ihre Home-/Nullposition.

Schritt 8

Kamera-Einrichtungsassistenten öffnen

Verbinden Sie das HEXA RF über ein USB-A-auf-USB-B-Kabel.
(Die USB-B-Seite ist für die Maschine und die USB-A-Seite für den Computer.)

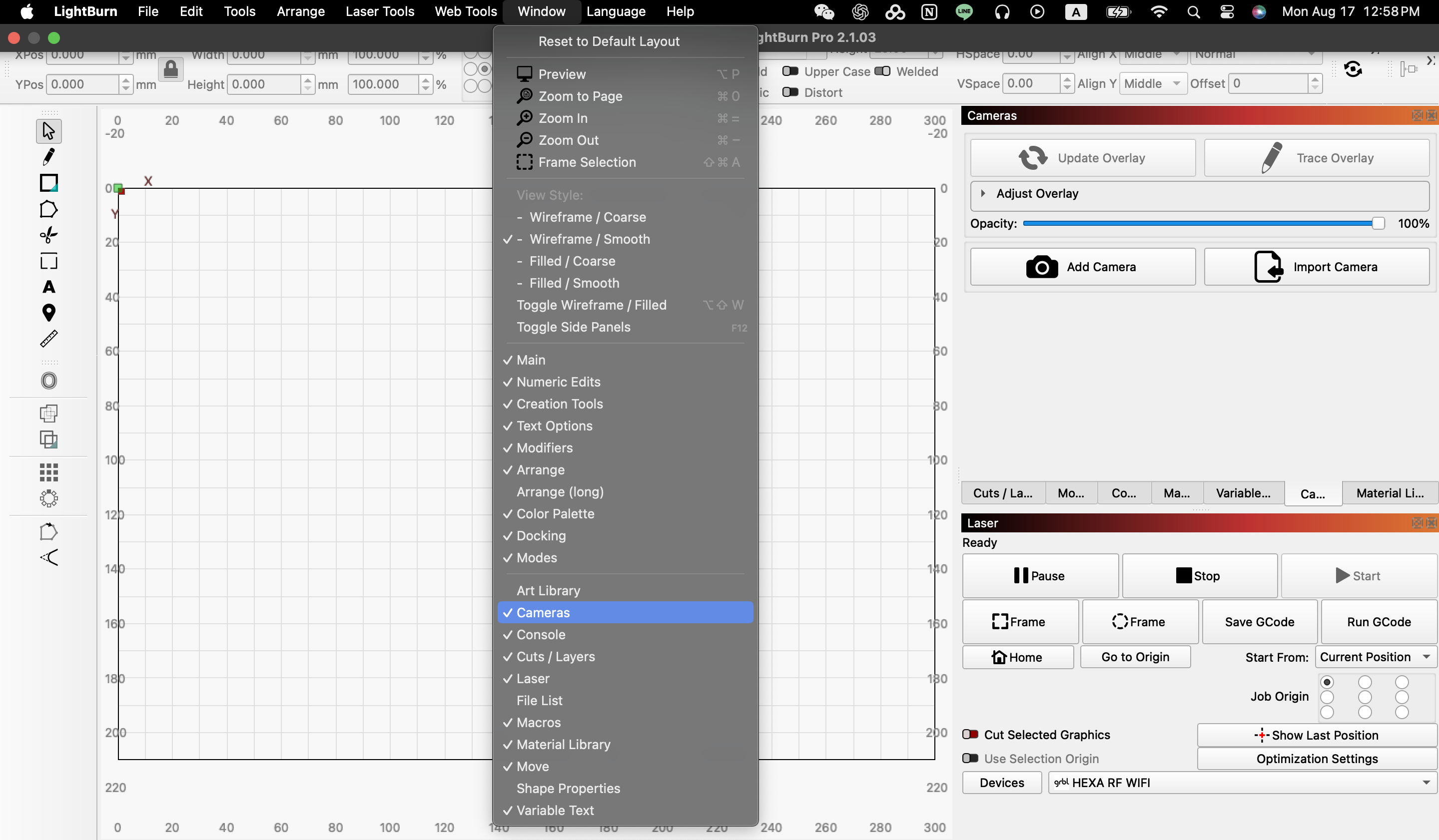

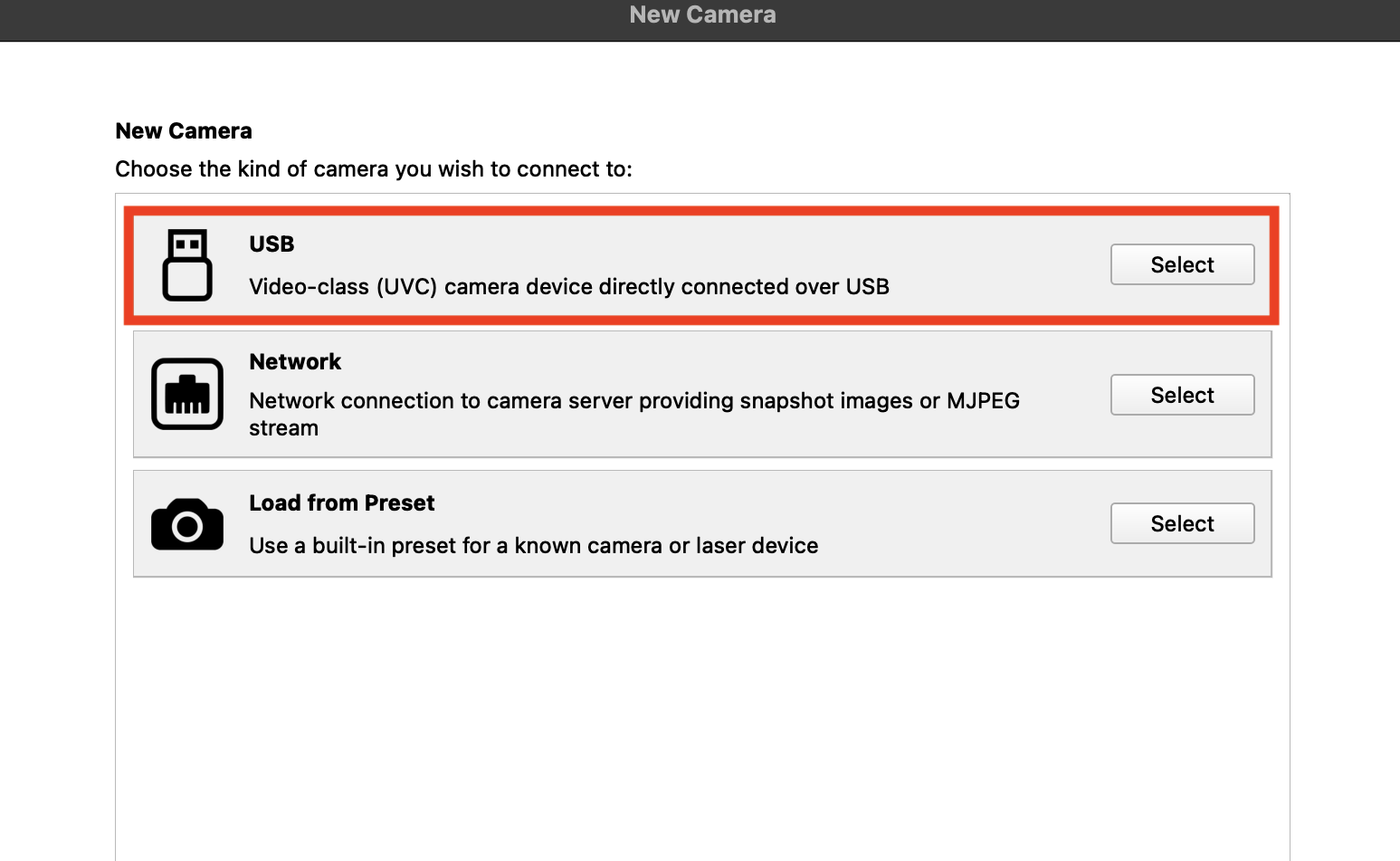

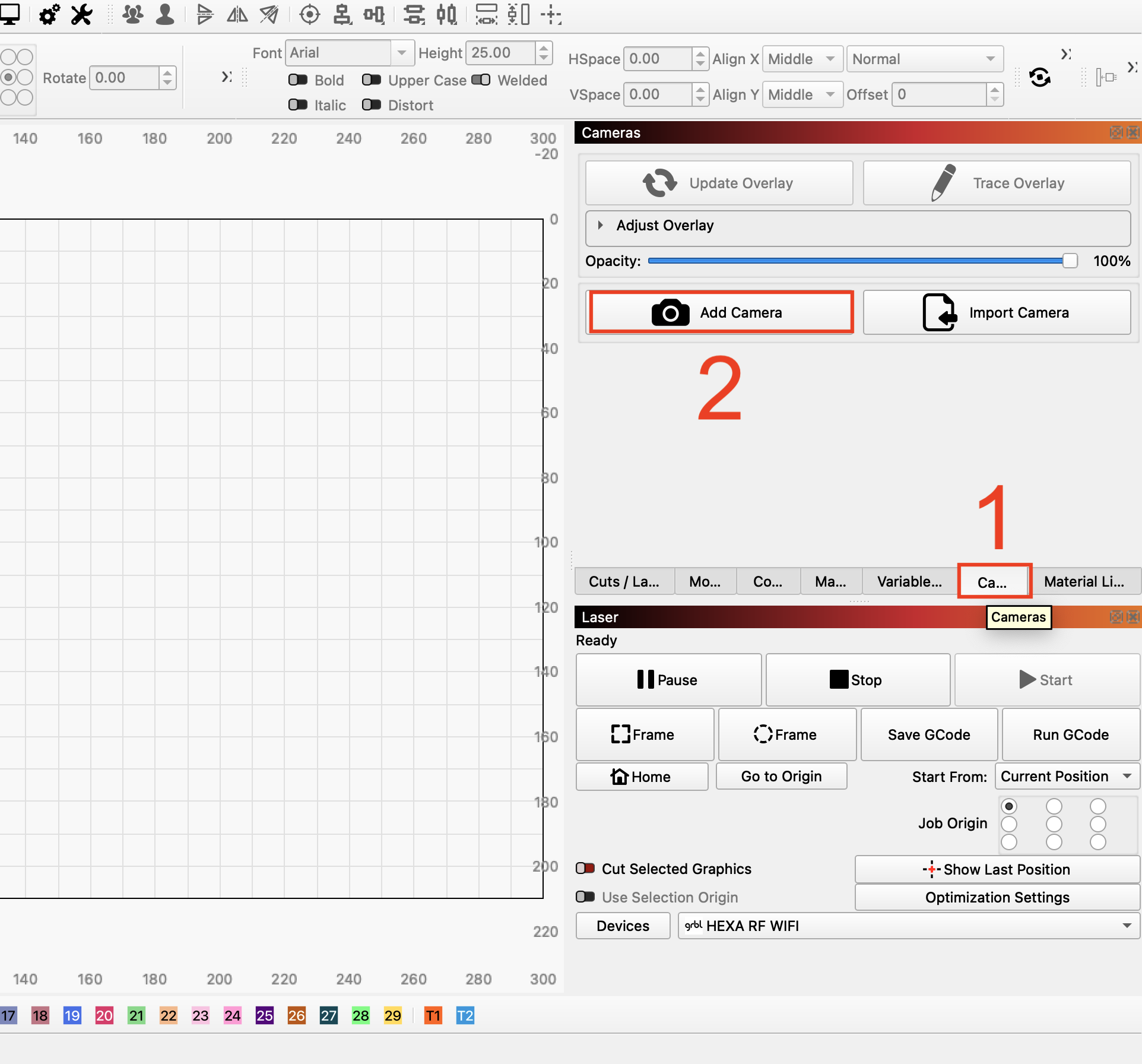

Klicken Sie im Kamera -Bedienfeld auf der rechten Seite von LightBurn auf Kamera hinzufügen. Wählen Sie USB als Verbindungsmethode.

Schritt 9

Wählen Sie die HEXA RF USB-Kamera aus

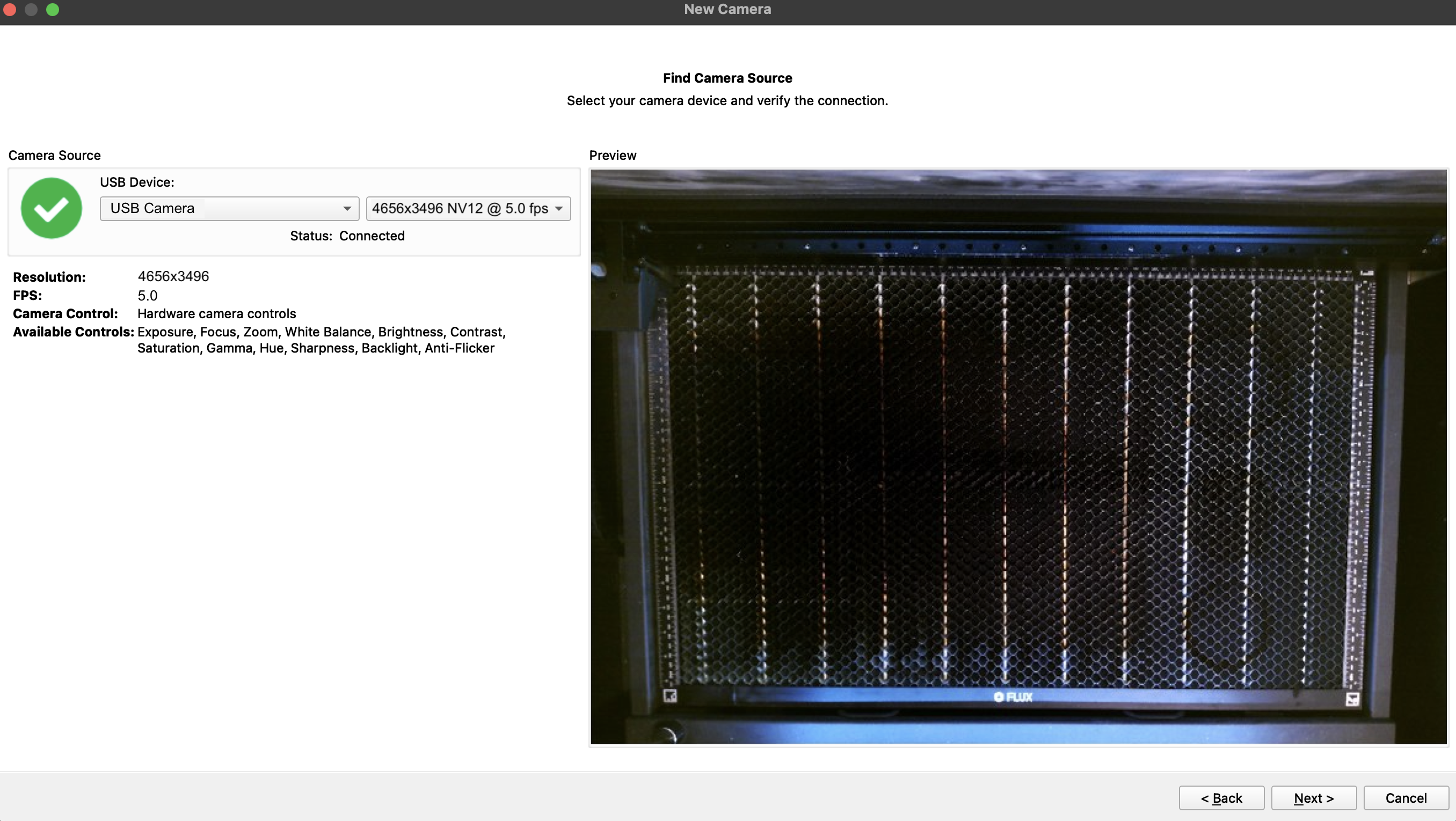

Wählen Sie USB Kamera als Kameraquelle. Wählen Sie den folgenden Videomodus, falls verfügbar:

Auflösung: 4656 x 3496
Format: NV12
Bildrate: 5.0 fps

Vergewissern Sie sich, dass die Vorschau den gesamten HEXA RF-Arbeitsbereich zeigt und das Bild stabil ist. LightBurn bietet möglicherweise Steuerelemente für Belichtung, Fokus, Weißabgleich, Kontrast, Farbton und Hintergrundbeleuchtung.

Schritt 10

Starten Sie eine neue Objektivkalibrierung

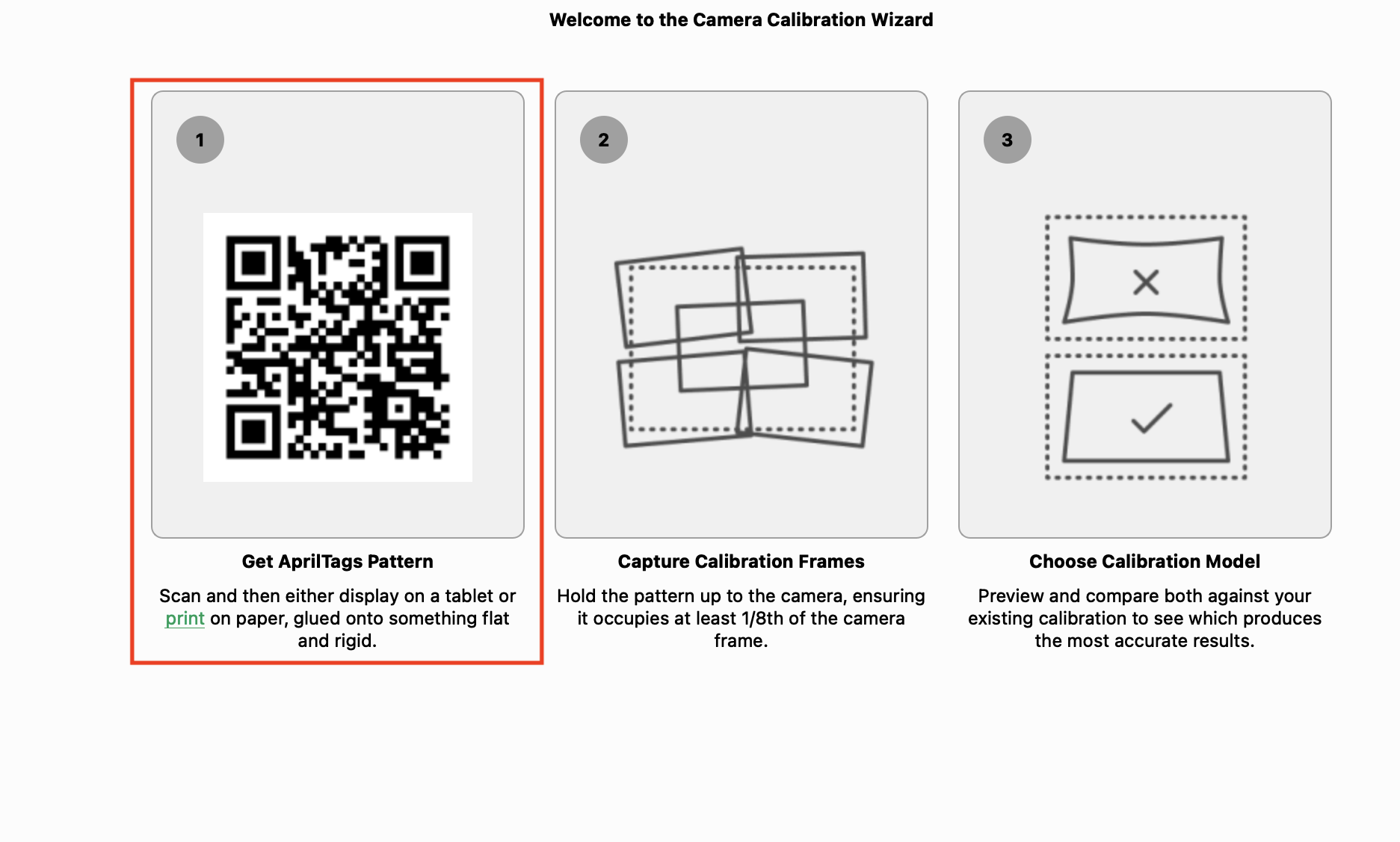

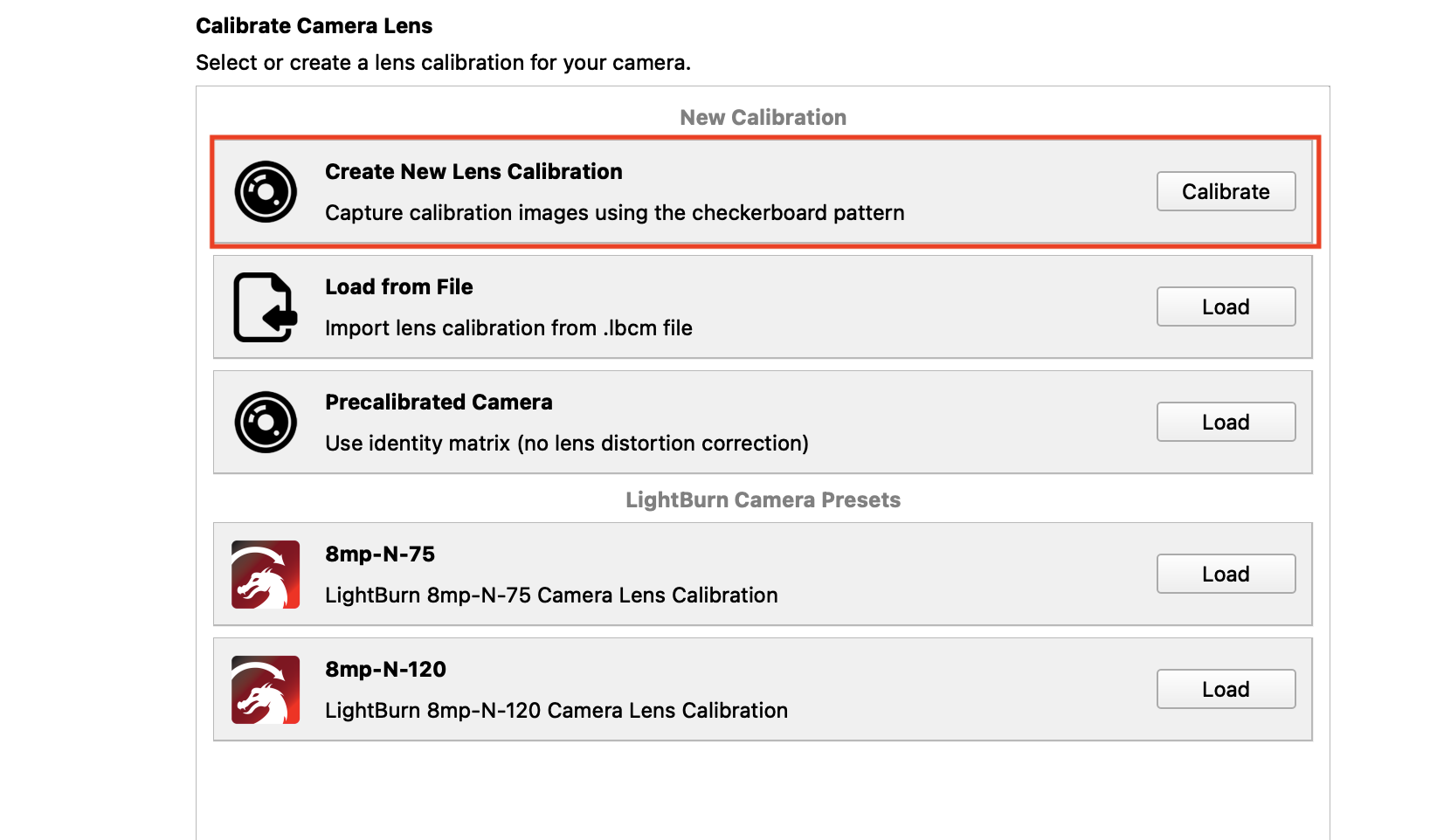

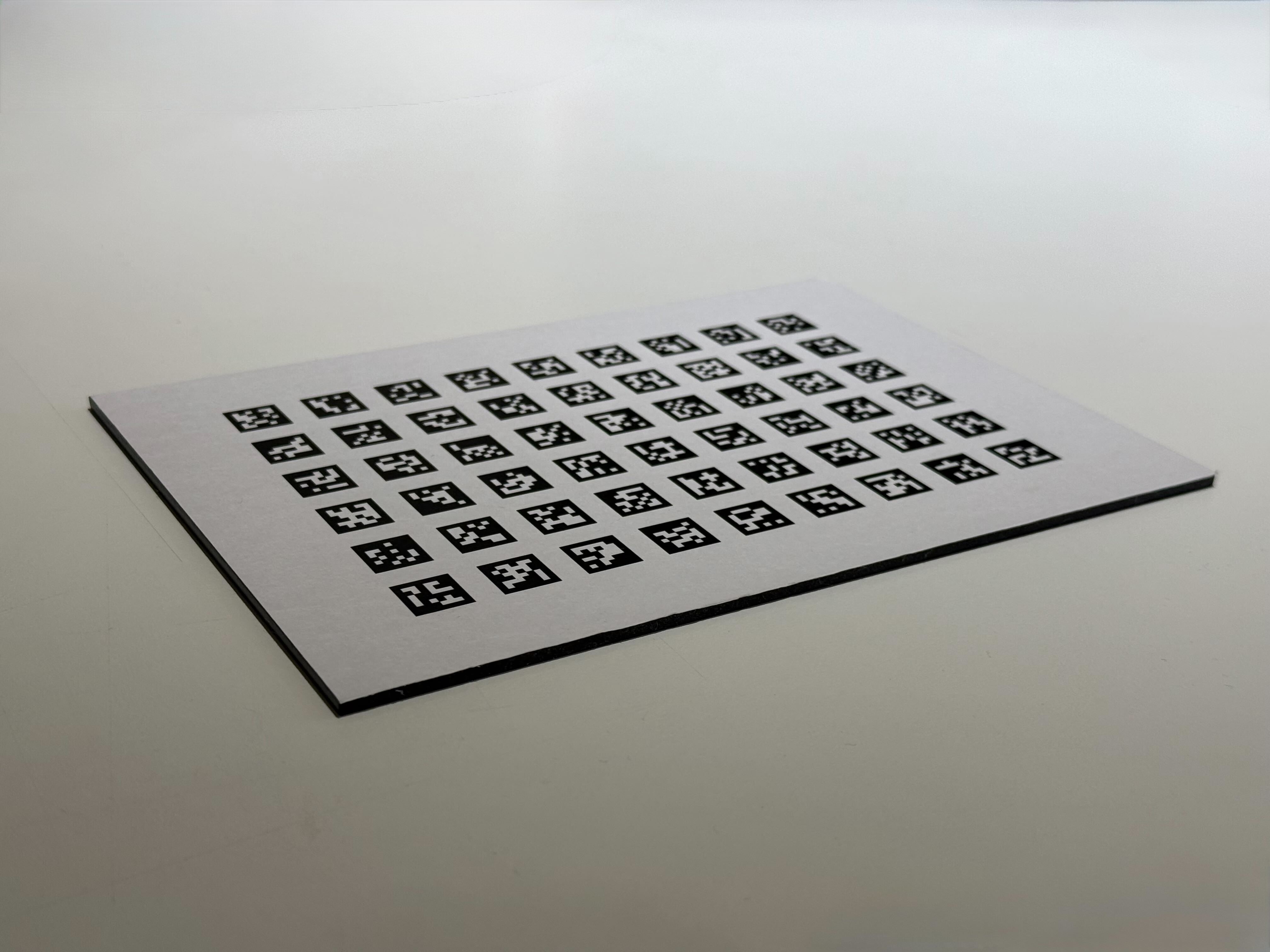

Wählen Sie im Kamera-Einrichtungsassistenten Neue Objektivkalibrierung erstellen. Laden Sie das von LightBurn bereitgestellte AprilTags-Kalibrierungsmuster herunter und drucken Sie es im Maßstab 100% auf ein flaches Blatt.

Das Muster darf nicht beschnitten, gestreckt oder neu skaliert werden. Ein verzerrter Ausdruck verringert die Kalibrierungsgenauigkeit.

Es wird dringend empfohlen, das gedruckte Muster auf ein 3 mm A4-Material wie Holz oder Acryl zu kleben, um sicherzustellen, dass es beim Einlegen in die Maschine so flach wie möglich liegt.

Schritt 11

Erfassen Sie das AprilTags-Muster oben links

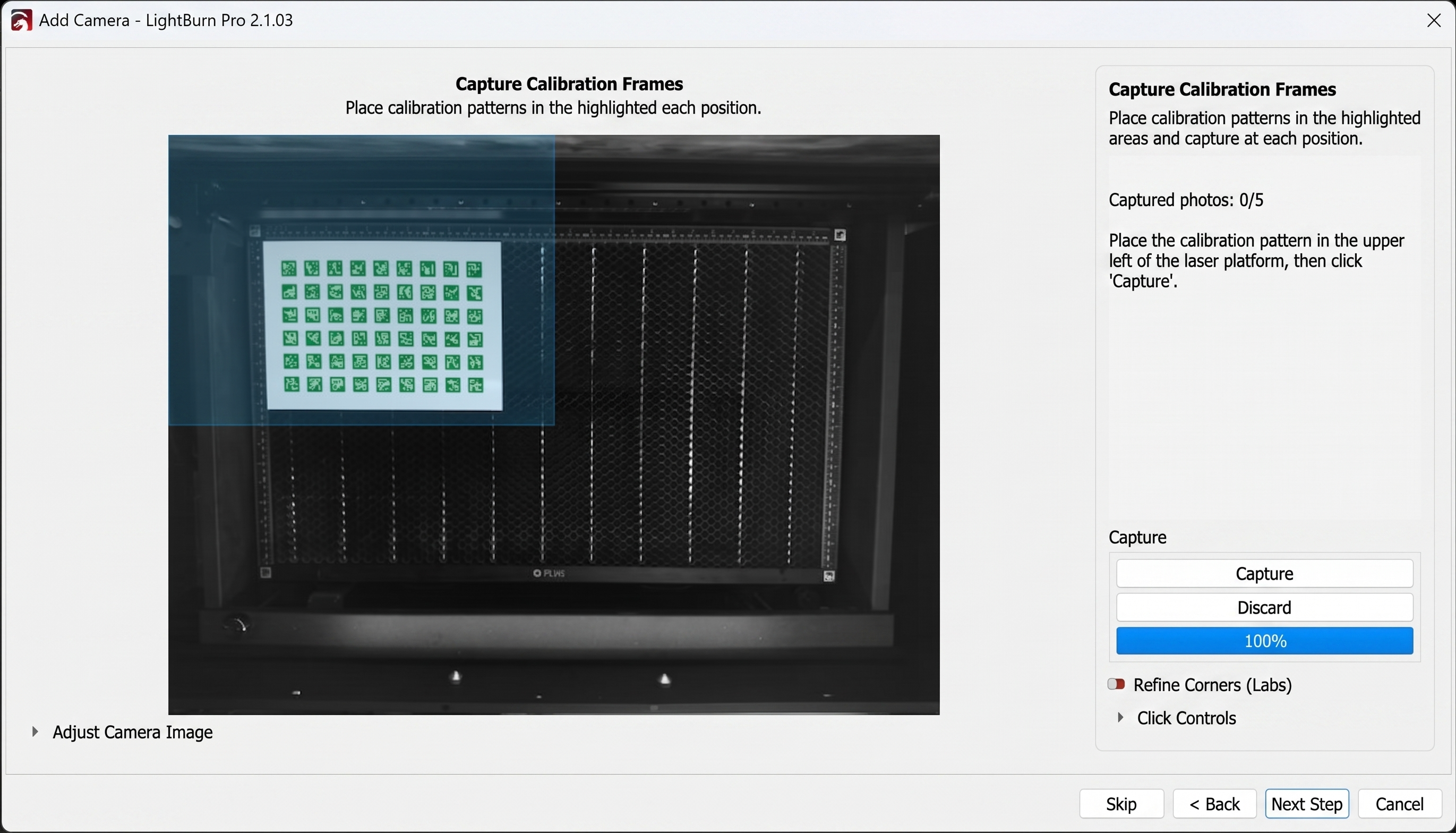

Öffnen Sie den HEXA RF-Deckel. Platzieren oder halten Sie das gedruckte AprilTags-Muster im oberen linken Erfassungsbereich, der von LightBurn angezeigt wird.

Halten Sie das Blatt flach und ungefähr parallel zur Kamera. Stellen Sie sicher, dass alle vier äußeren Ecken und jedes Tag innerhalb des hervorgehobenen Erfassungsbereichs liegen. Klicken Sie auf Erfassen erst nachdem das gesamte Muster erkannt wurde.

Schritt 12

Erfassen Sie das AprilTags-Muster oben rechts

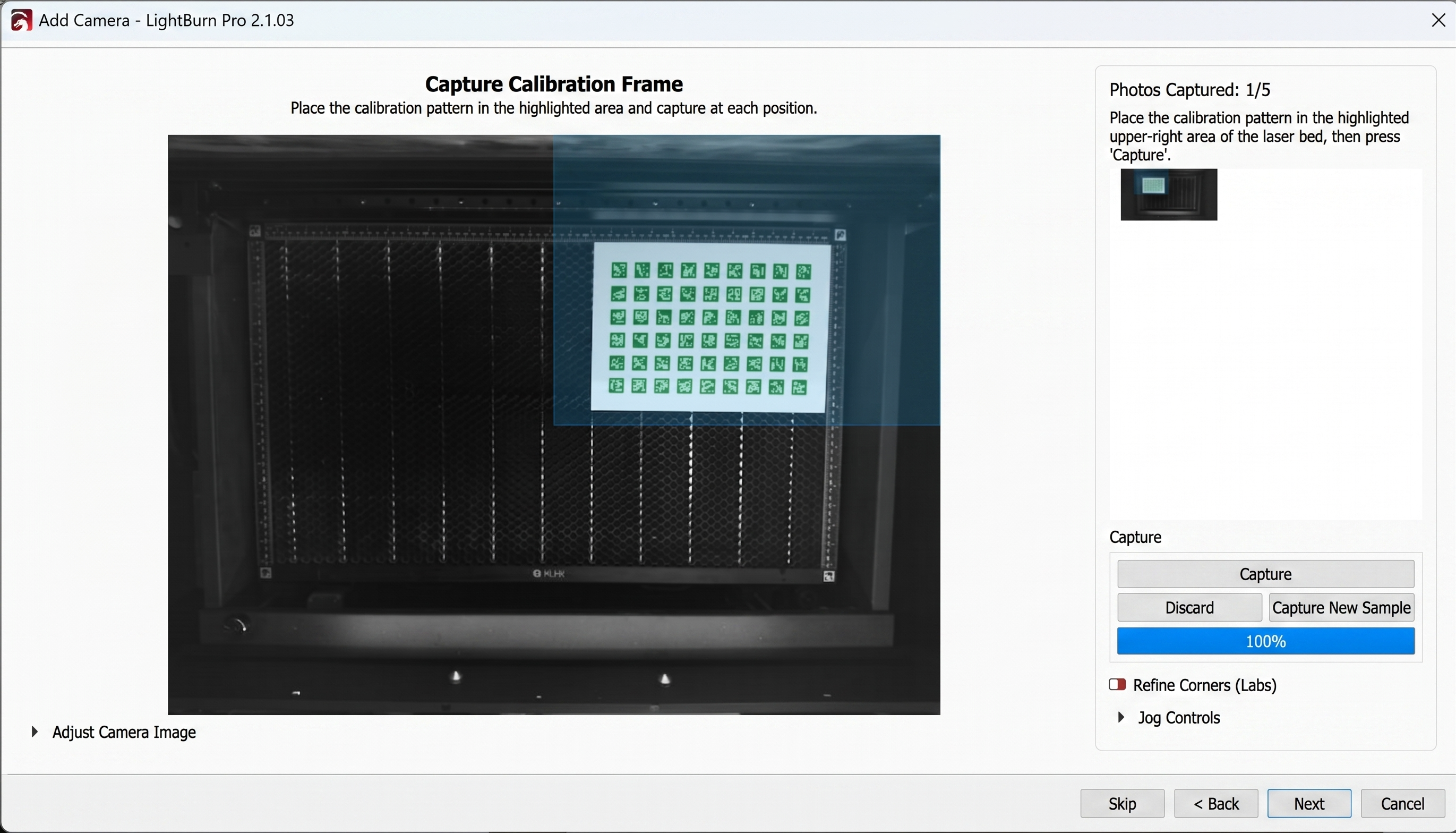

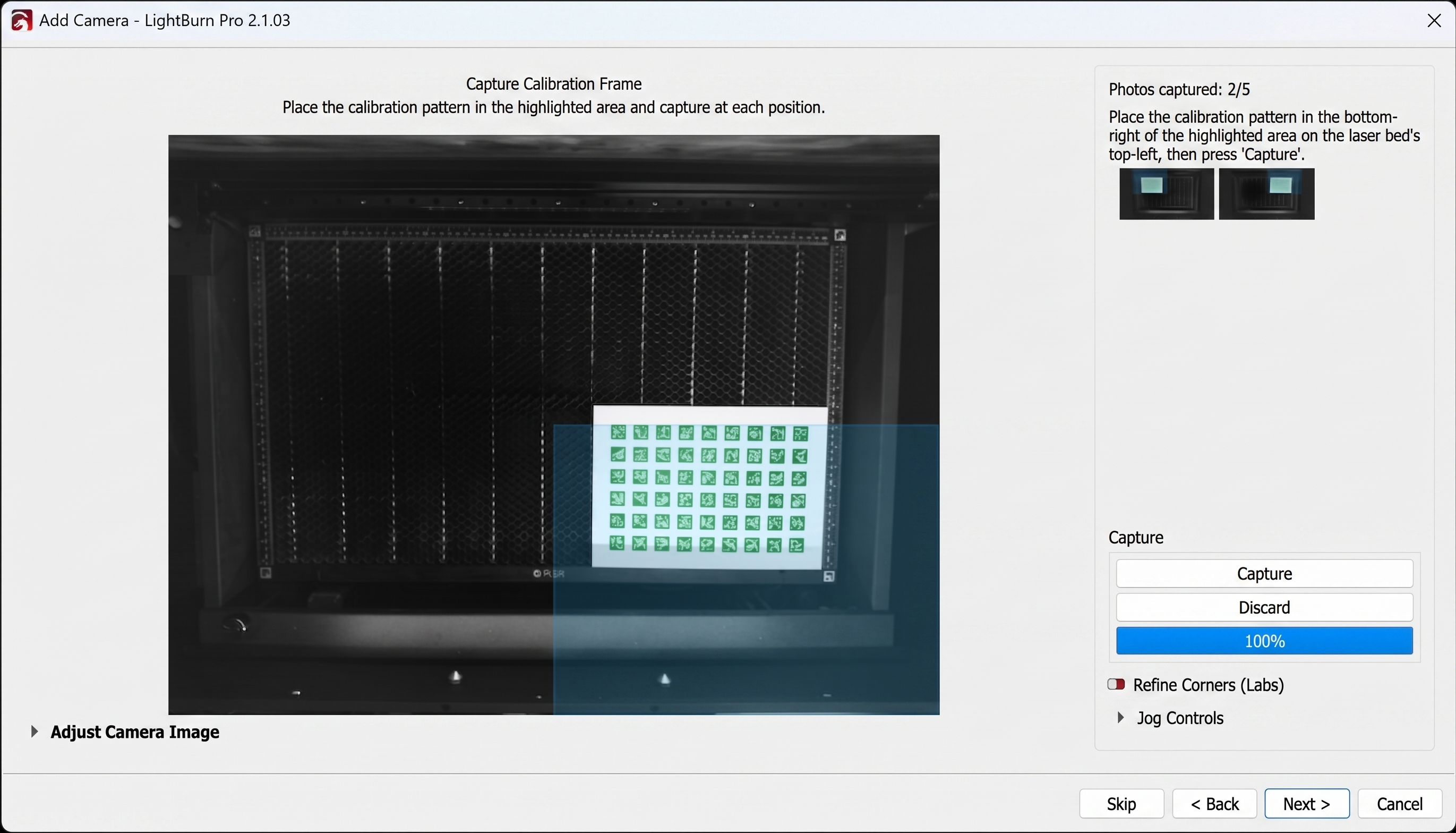

Bewegen Sie dasselbe Muster in den oberen rechten Erfassungsbereich. Halten Sie das Muster flach, vermeiden Sie Blendung und stellen Sie sicher, dass kein Tag vom Rand der Kameraansicht abgeschnitten wird. Klicken Sie auf Erfassen.

Schritt 13

Erfassen Sie das AprilTags-Muster unten rechts

Bewegen Sie das Muster in den unteren rechten Erfassungsbereich. Bestätigen Sie, dass das vollständige Muster sichtbar und scharf fokussiert ist, und klicken Sie dann auf Erfassen.

Schritt 14

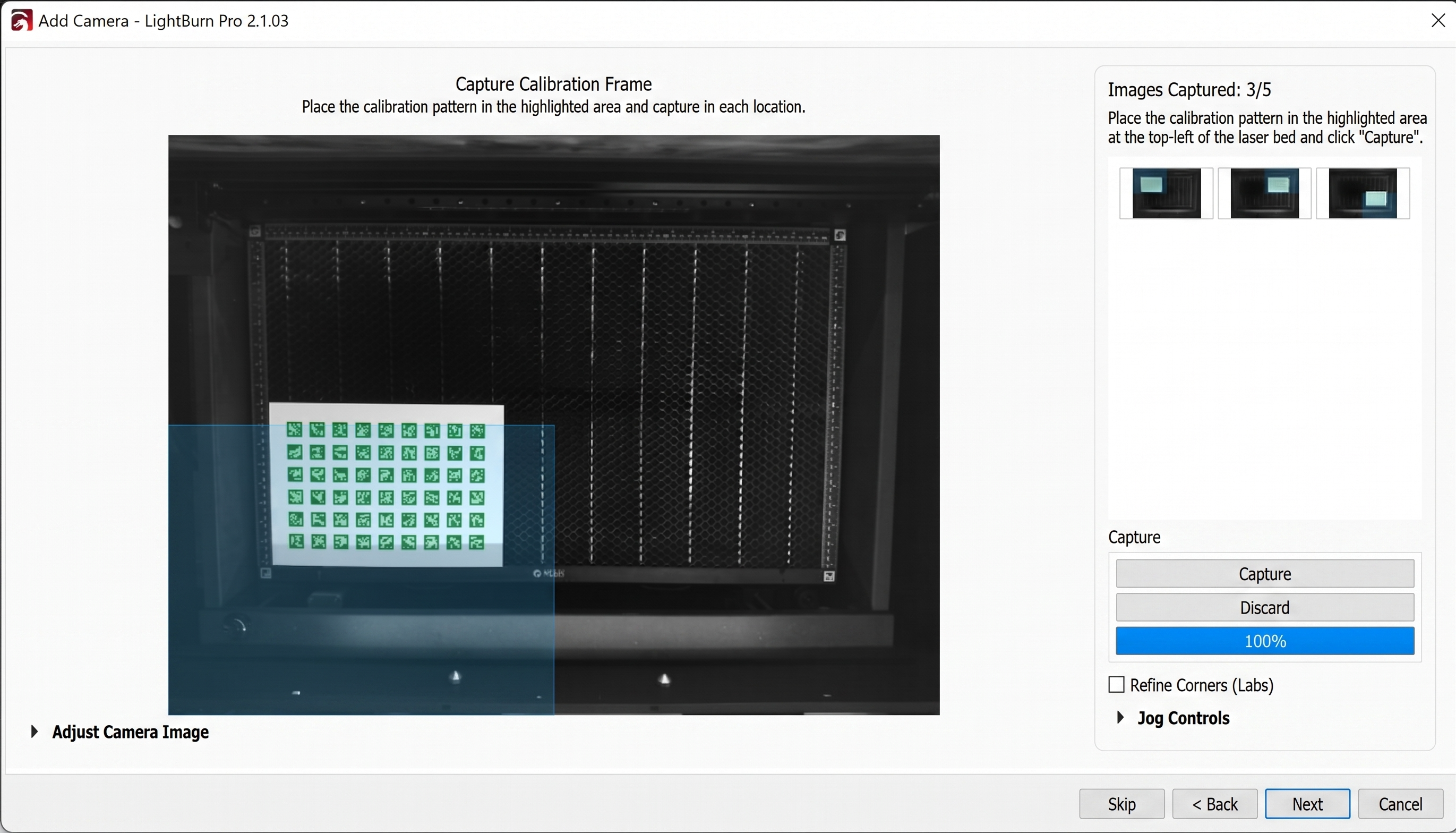

Erfassen Sie das AprilTags-Muster unten links

Bewegen Sie das Muster in den unteren linken Erfassungsbereich. Halten Sie alle Tags sichtbar und klicken Sie auf Erfassen.

Schritt 15

Erfassen Sie das AprilTags-Muster in der Mitte

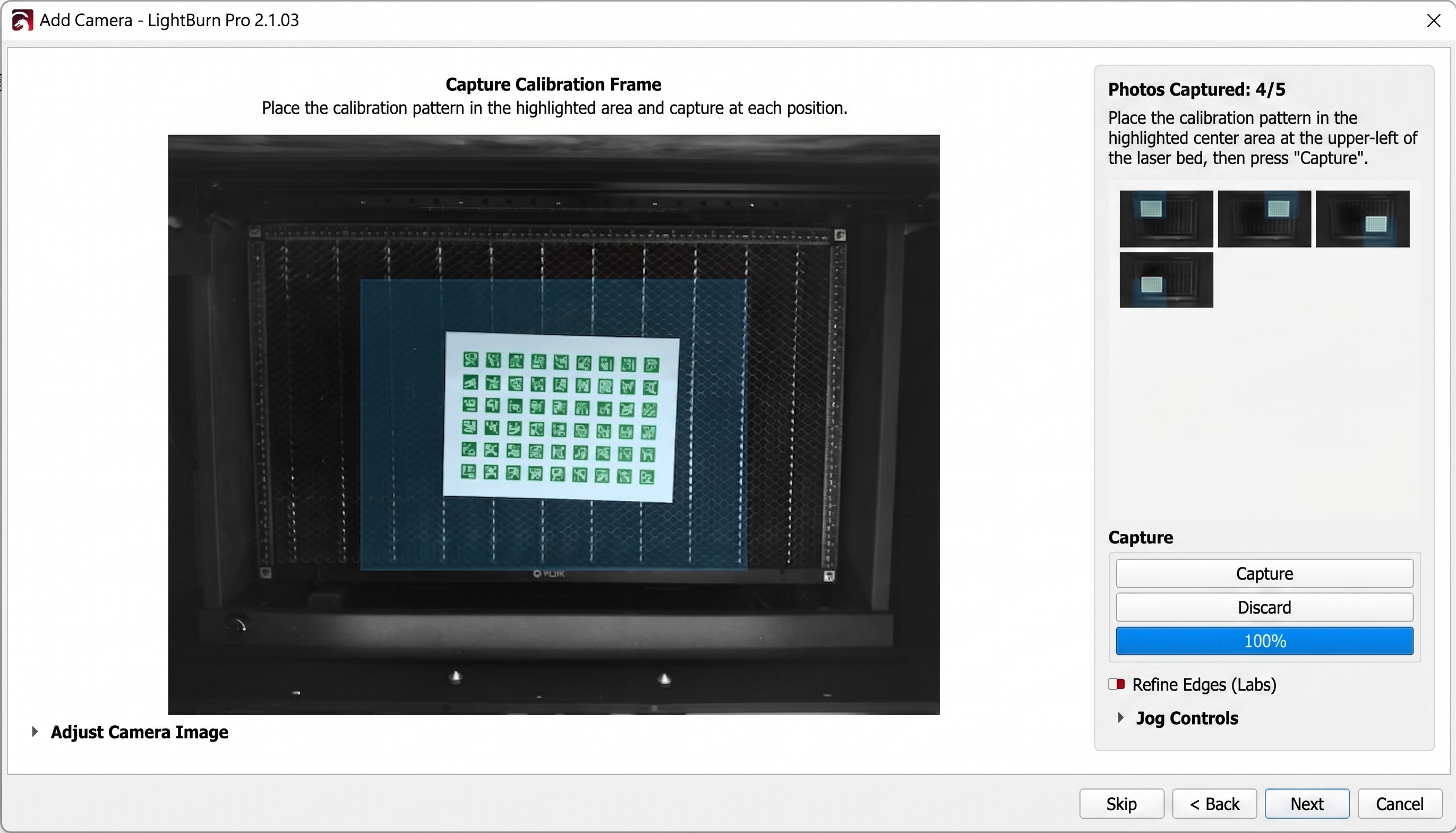

Platzieren Sie das Muster in der Mitte des Arbeitsbereichs und erfassen Sie das fünfte Bild. Bestätigen Sie, dass LightBurn fünf abgeschlossene Aufnahmen anzeigt, bevor Sie fortfahren.

Falls eine Aufnahme unscharf, beschnitten, überbelichtet oder durch Blendung beeinträchtigt ist, wiederholen Sie die Aufnahme an dieser Position, bevor Sie ein Kalibrierungsmodell auswählen.

Schritt 16

Auswahl und Überprüfung des Objektivkalibrierungsmodells

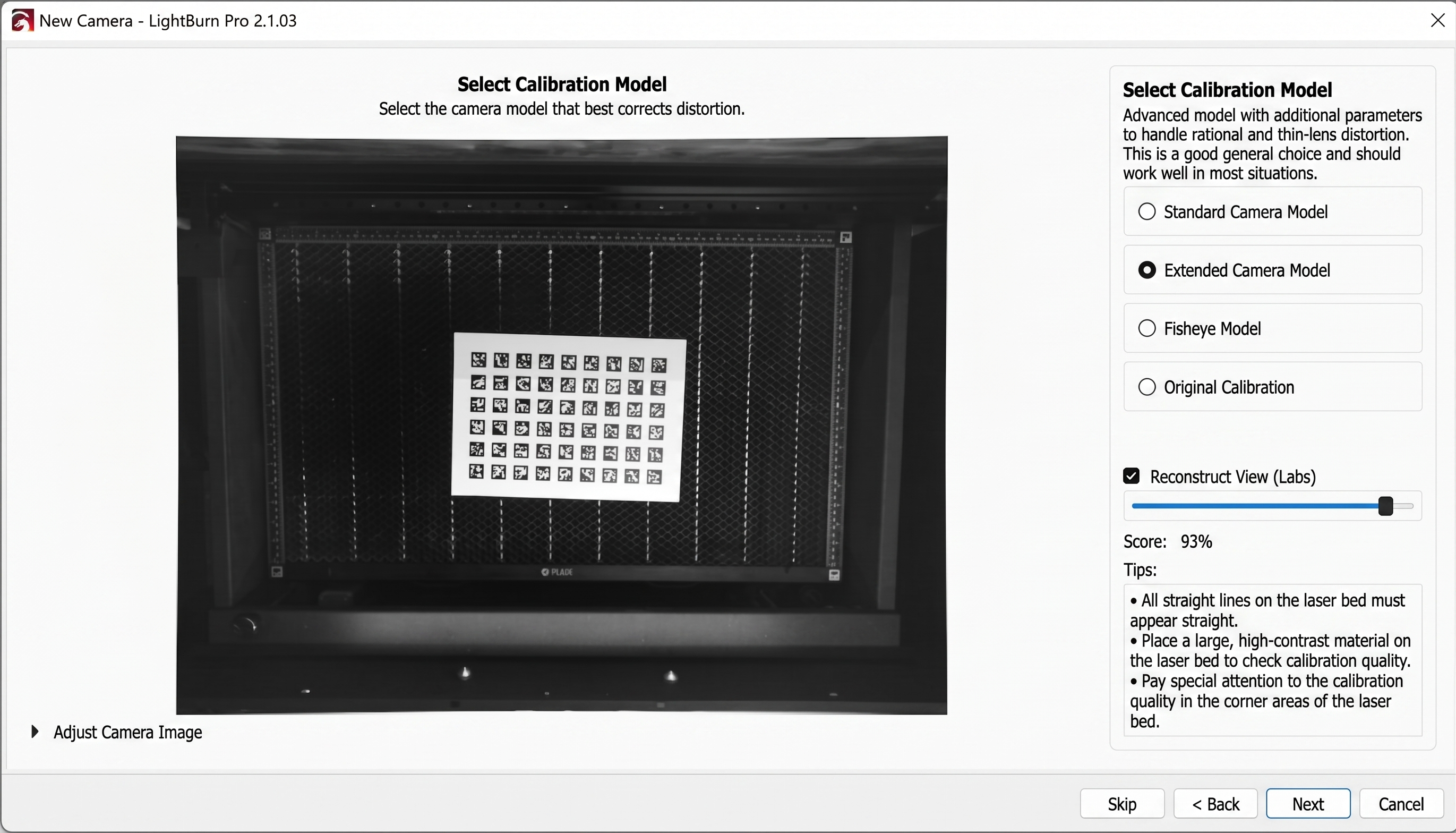

Fahren Sie mit dem Bildschirm zur Auswahl des Kalibrierungsmodells fort. Wählen Sie das von LightBurn für die aufgenommenen Bilder empfohlene Modell aus und überprüfen Sie die Bewertung.

Eine Bewertung von 85 % oder höher wird empfohlen.
Der HEXA RF-Test erreichte 93 %.

Überprüfen Sie auch die korrigierte Vorschau. Die Bildränder und das AprilTags-Muster sollten vollständig sein und keine offensichtlichen Verzerrungen aufweisen. Wenn die Bewertung unter 85 % liegt, fahren Sie die Z-Achse erneut in die Ausgangsposition, glätten Sie das Muster, verbessern Sie die Beleuchtung, entfernen Sie Blendungen und wiederholen Sie die fünf Aufnahmen.

Klicken Sie auf Fertigstellen nach erfolgreicher Objektivkalibrierung.

Schritt 17

Starten der Kamera-Arbeitsbereichsausrichtung

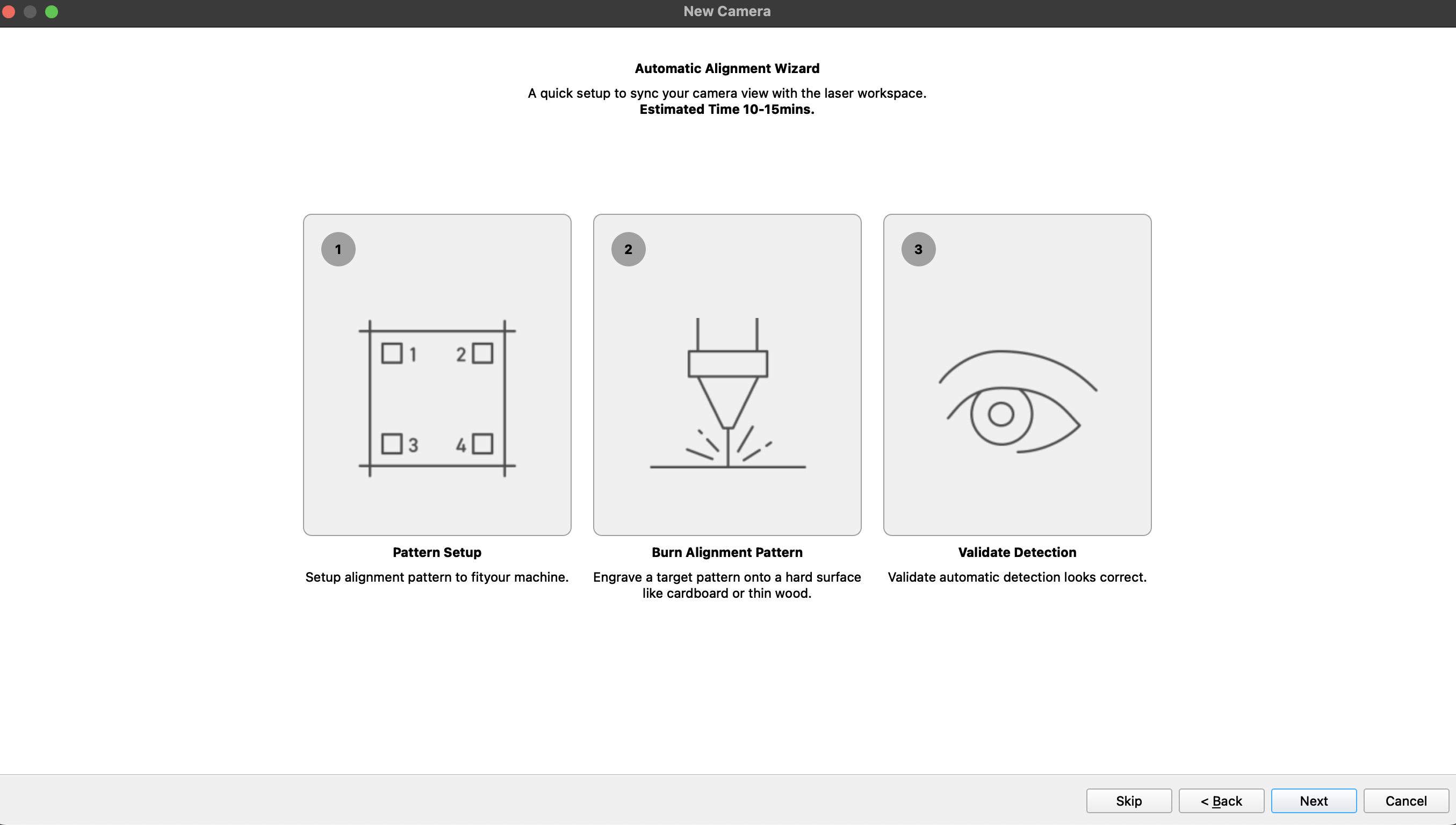

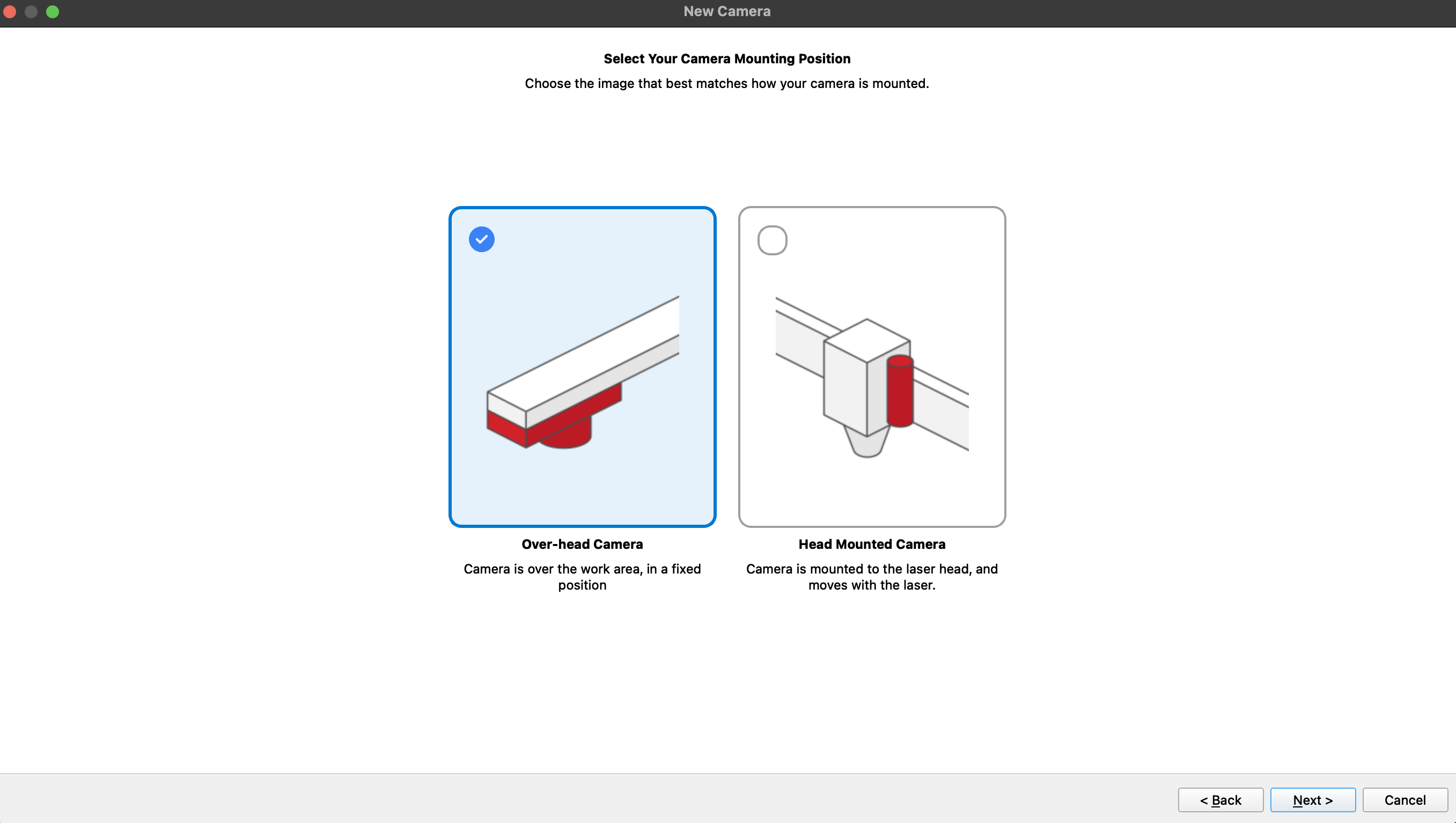

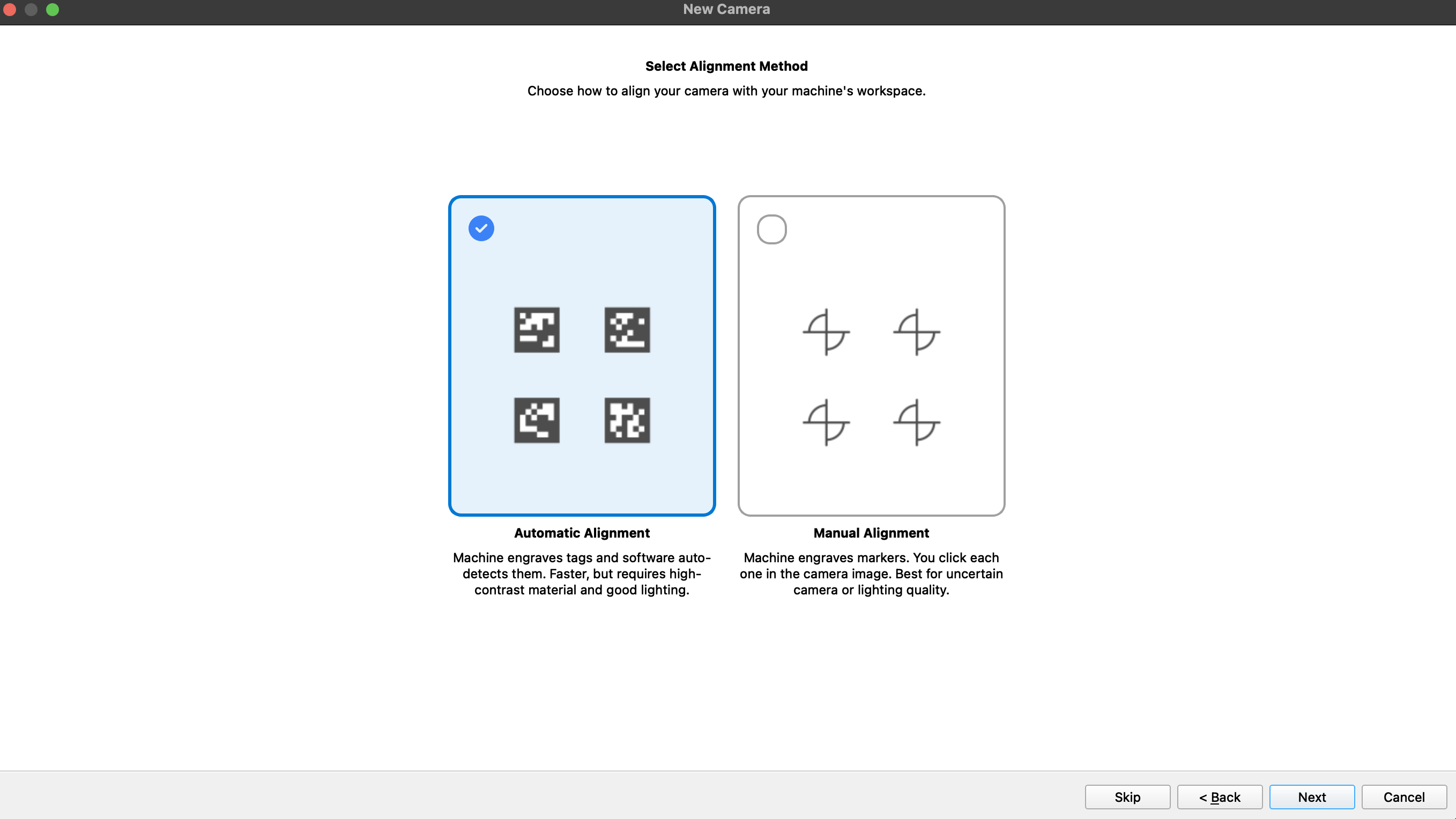

Starten Sie nach der Objektivkalibrierung den Kameraausrichtungsvorgang. Wählen Sie Oben montierte Kamera, und wählen Sie dann Automatische Ausrichtung.

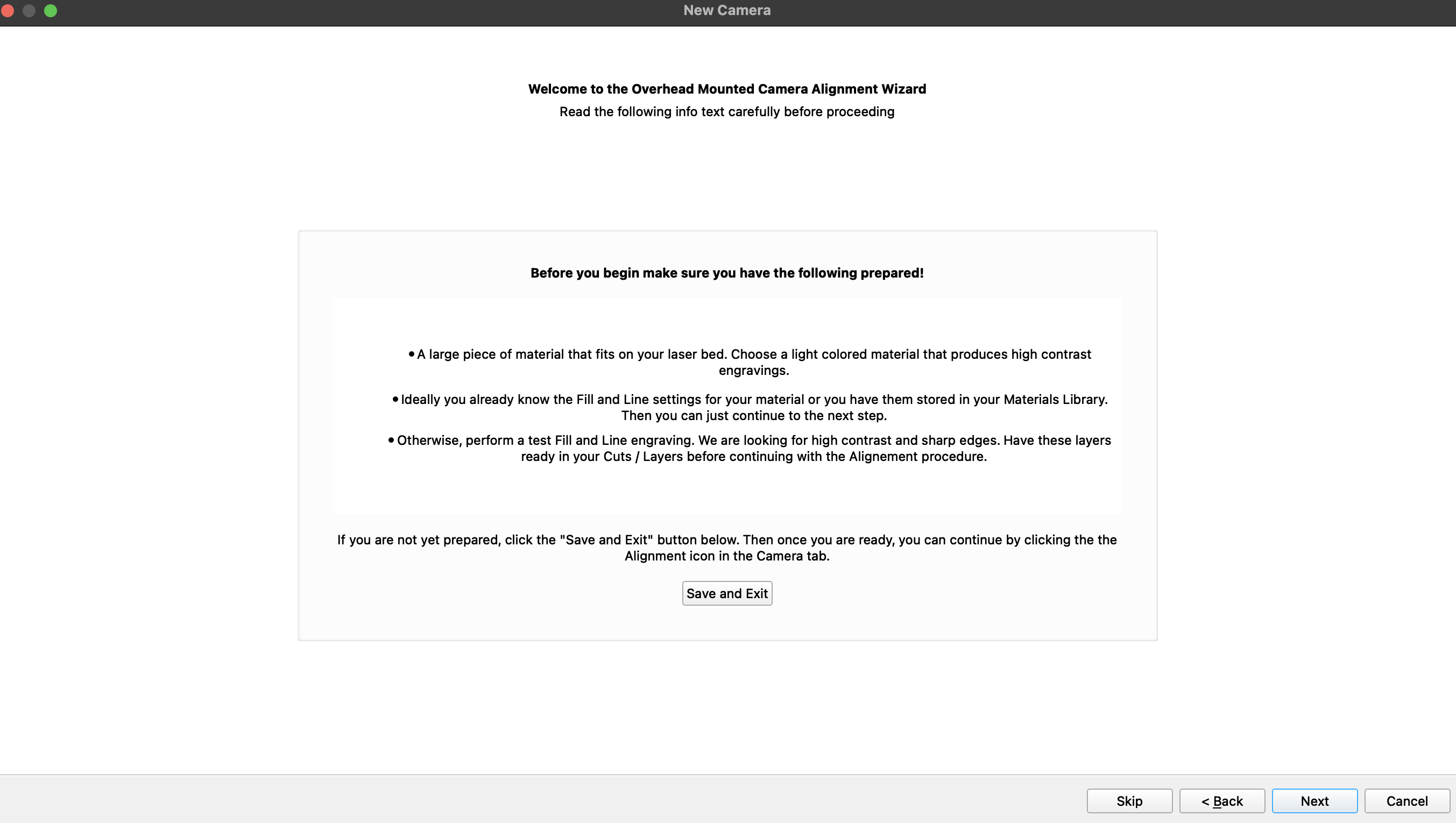

Lesen Sie den Vorbereitungsbildschirm sorgfältig durch. Der automatische Vorgang graviert Ausrichtungsmarkierungen und verwendet dann die Kamera, um diese zu lokalisieren.

Schritt 18

Ausrichtungsplatten platzieren und Zielmuster konfigurieren

Platzieren Sie eine flache 3 mm Holzplatte in jeder Ecke des HEXA RF-Arbeitsbereichs. Halten Sie alle vier Platten im Kamerasichtfeld und lassen Sie genügend freien Platz, damit LightBurn die Eckmarkierungen gravieren kann.

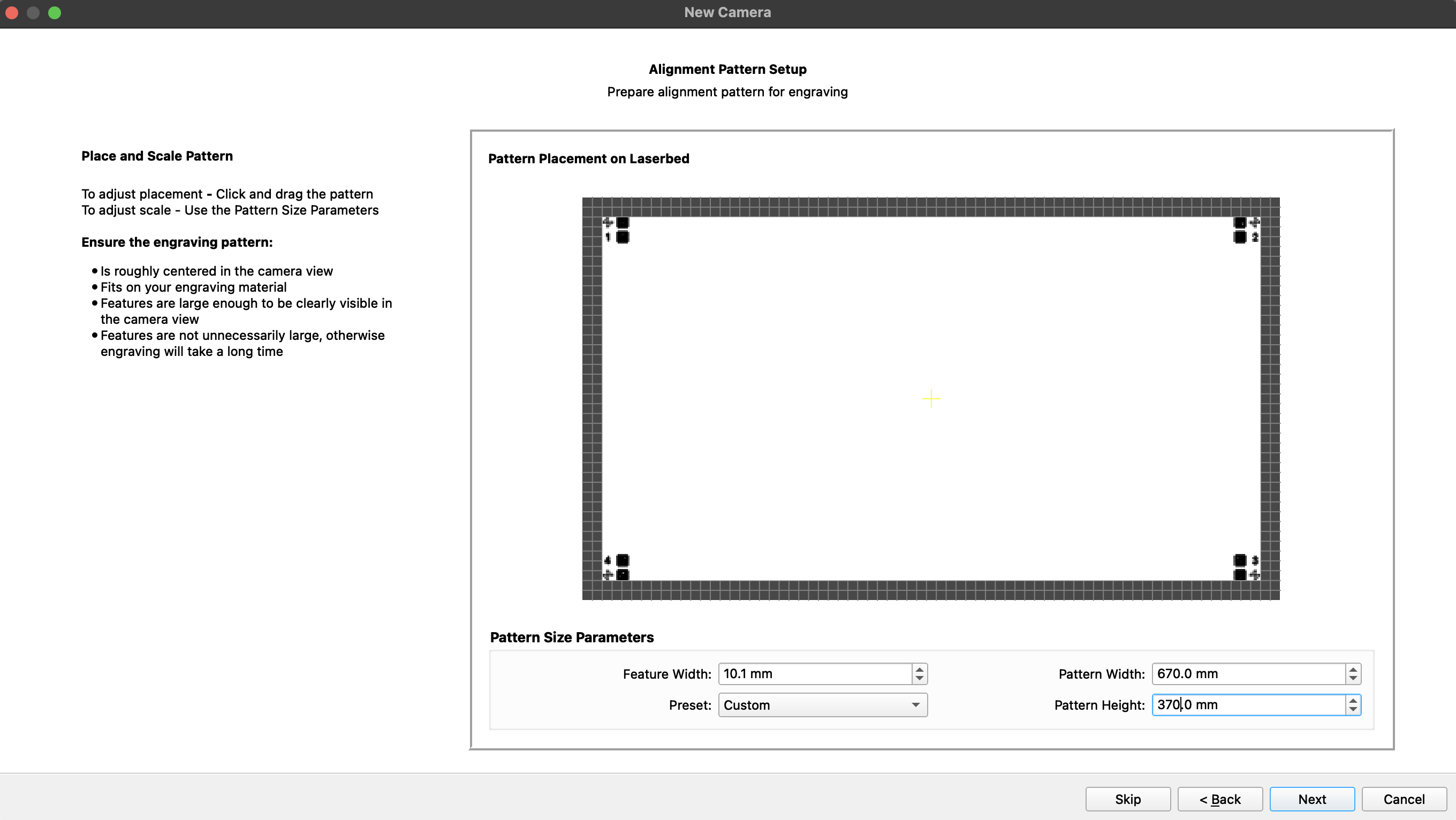

Stellen Sie das automatische Ausrichtungsmuster wie folgt ein:

Merkmalsgröße: 25.0 mm
Musterbreite: 670.0 mm
Musterhöhe: 370.0 mm
Voreinstellung: Benutzerdefiniert

Falls erforderlich, klicken und ziehen Sie das Muster in der Vorschau, sodass jede Markierung vollständig auf einer Platte liegt.

Schritt 19

Auf die Platten fokussieren und die Ausrichtungsmarkierungen gravieren

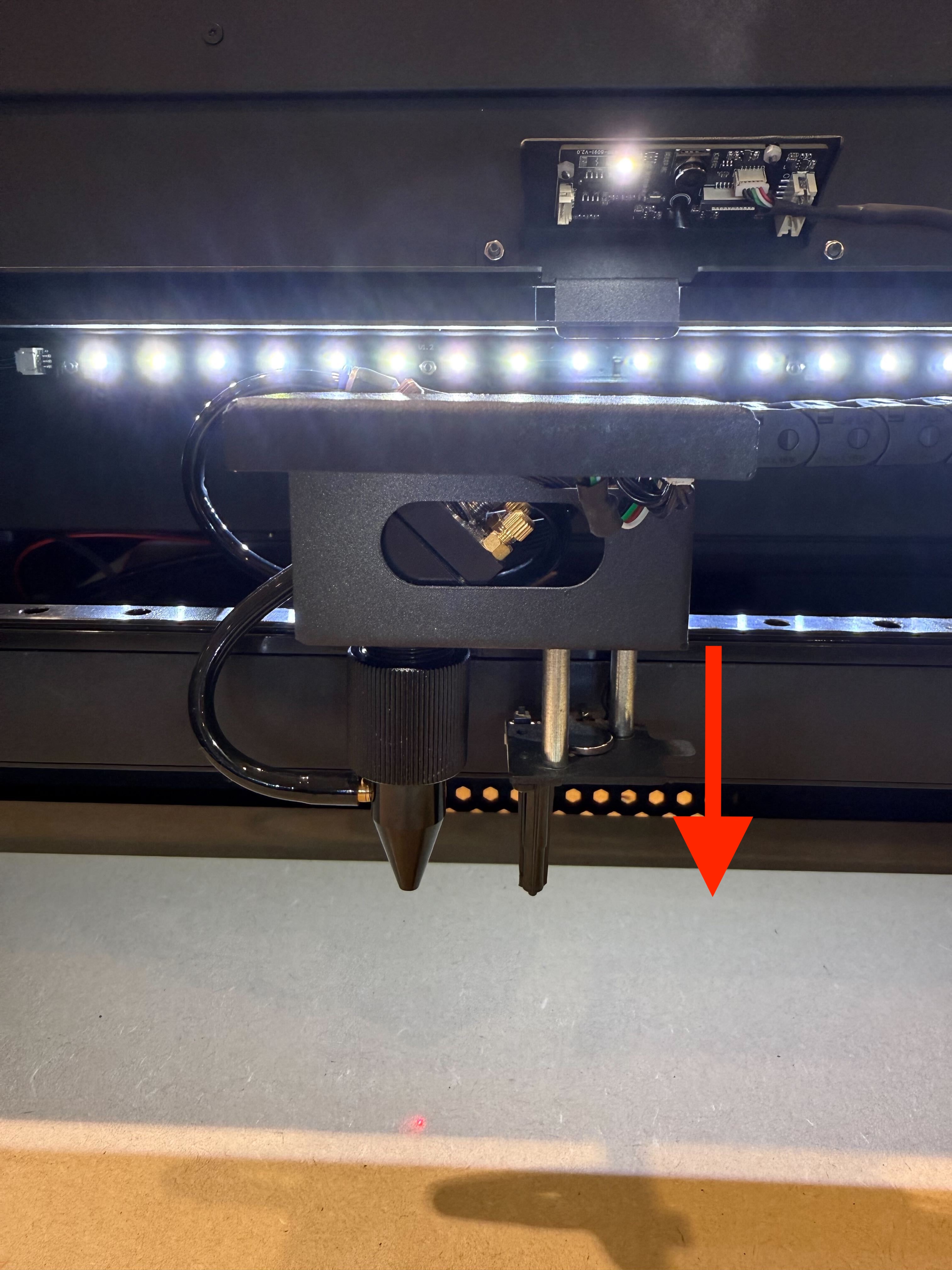

Verwenden Sie die Maschinensteuerung, um auf die Oberfläche der 3 mm Platten zu fokussieren. Schließen Sie den Deckel vor dem Gravieren.

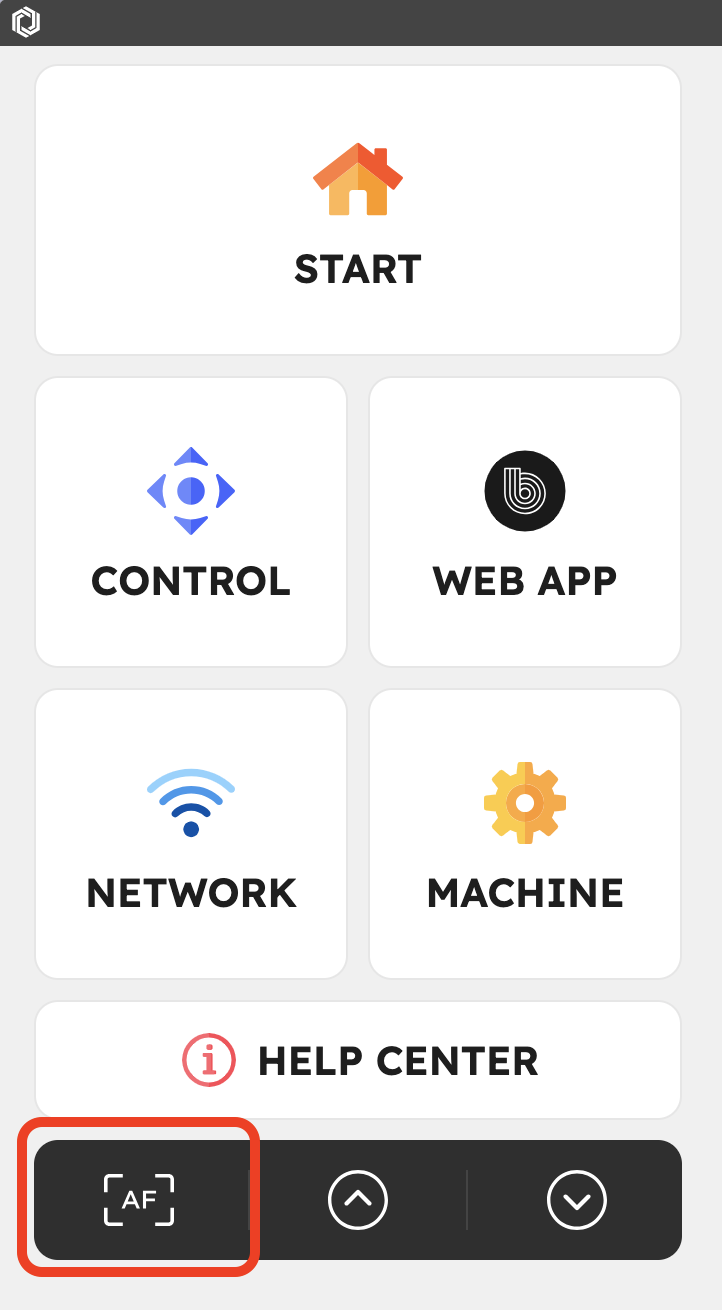

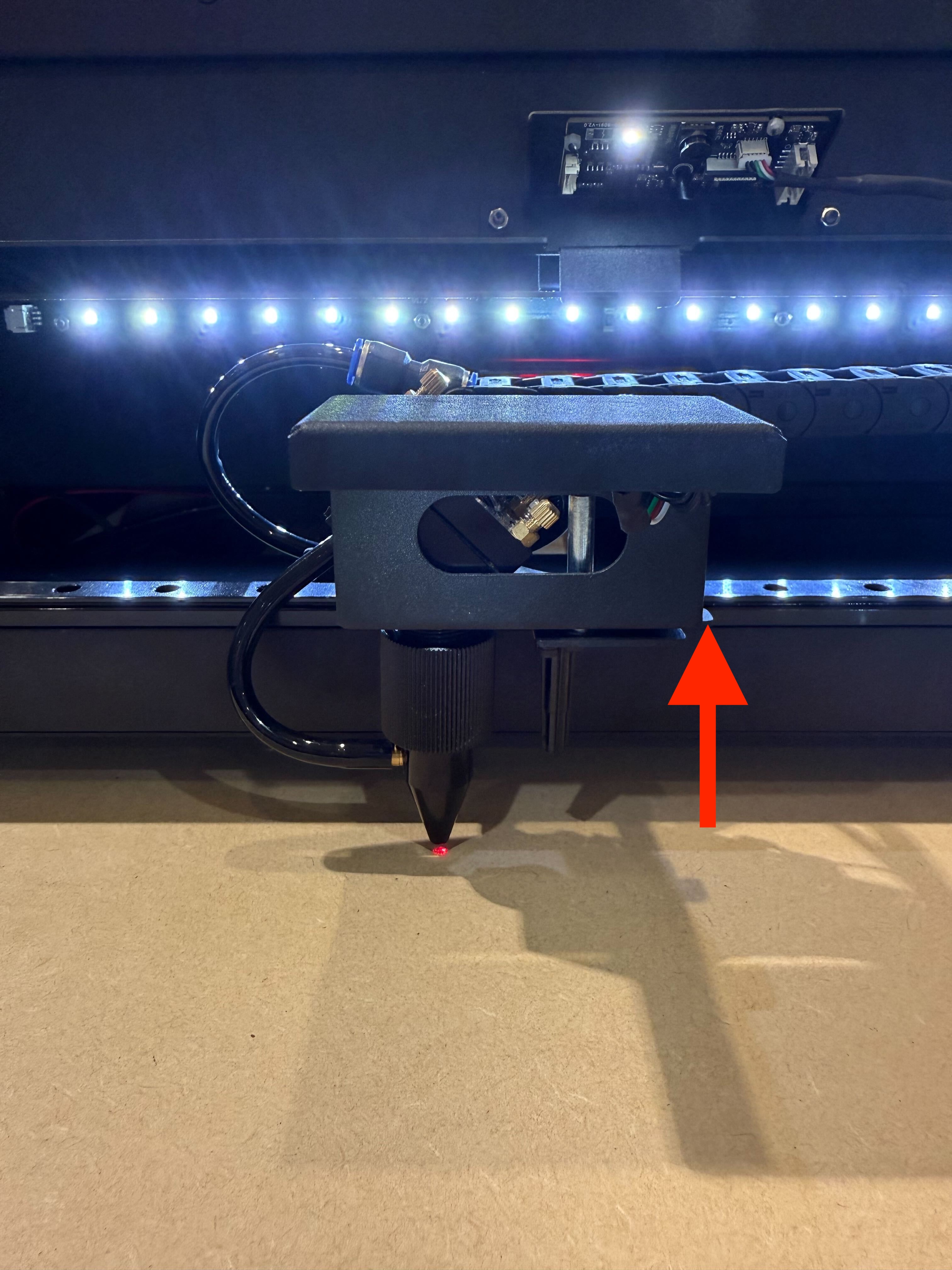

Fokussonde lösen > Drücken Sie die AF Taste am Bedienfeld > Fokussonde zurücksetzen. >> Deckel schließen.

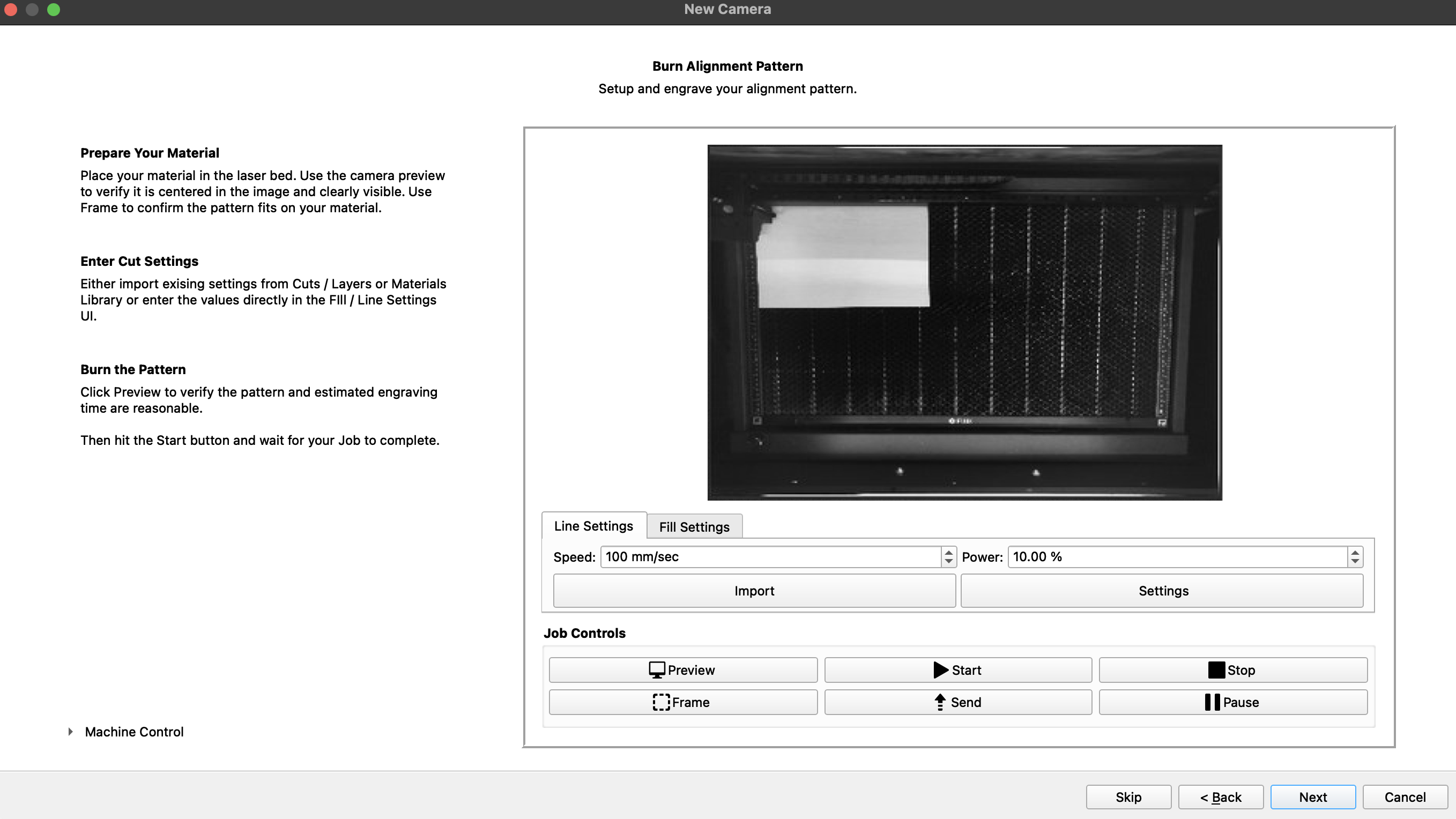

Für die Testplatten wurden folgende Gravureinstellungen verwendet:

Geschwindigkeit: 100 mm/sec
Leistung: 10,00%

Vergewissern Sie sich, dass die Einstellungen für Ihr Material geeignet sind, und starten Sie dann die Gravur. Lassen Sie die Maschine während des Laserbetriebs nicht unbeaufsichtigt.

Schritt 20

Arbeitsbereichsausrichtung erfassen, überprüfen und abschließen

Öffnen Sie nach Abschluss der Gravur den Deckel und aktualisieren Sie das Kamerabild. Verwenden Sie im Ausrichtungsassistenten Verwerfen oder nehmen Sie das Bild erneut auf, damit LightBurn die neu gravierten Zielmarkierungen erfasst.

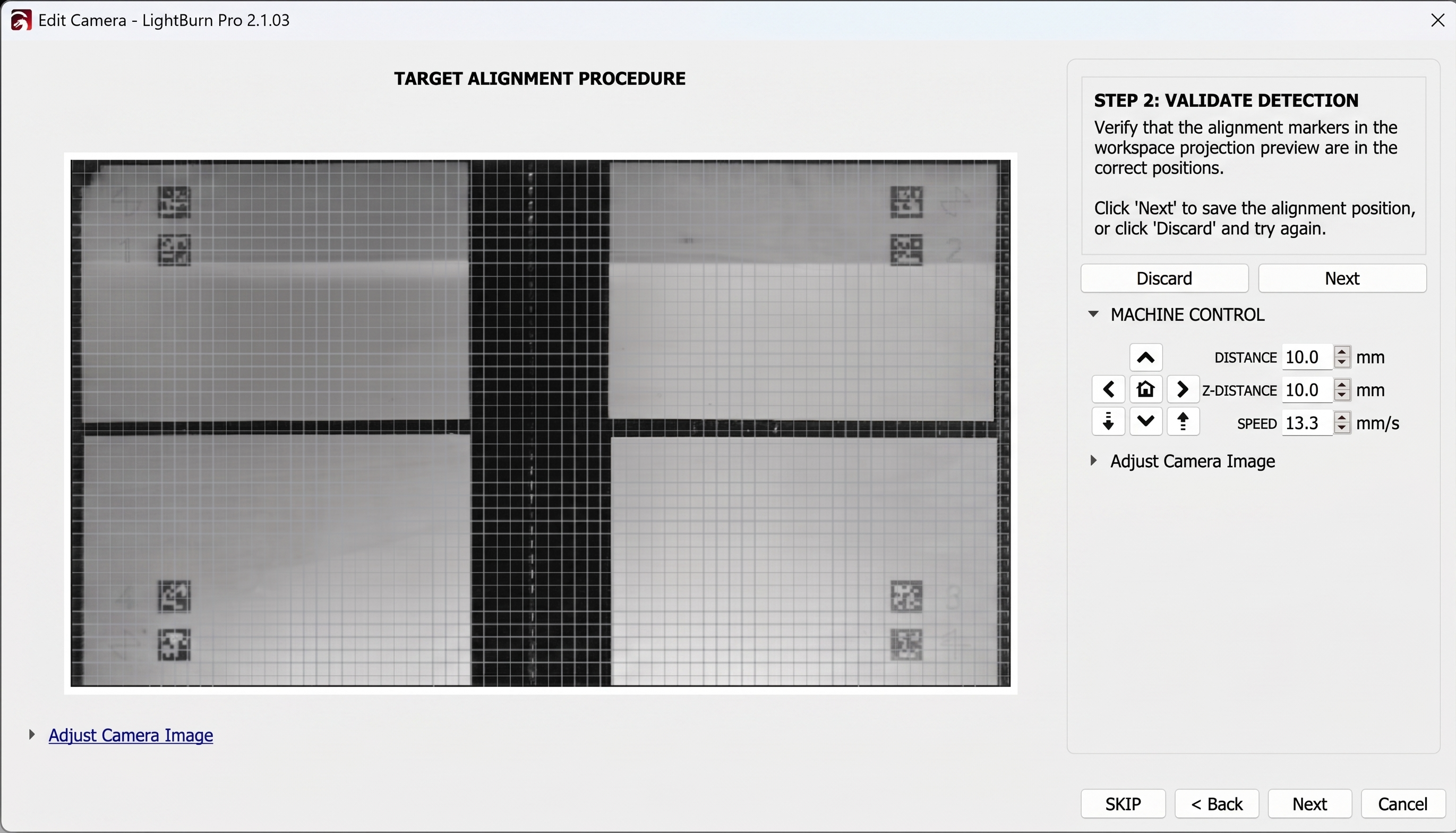

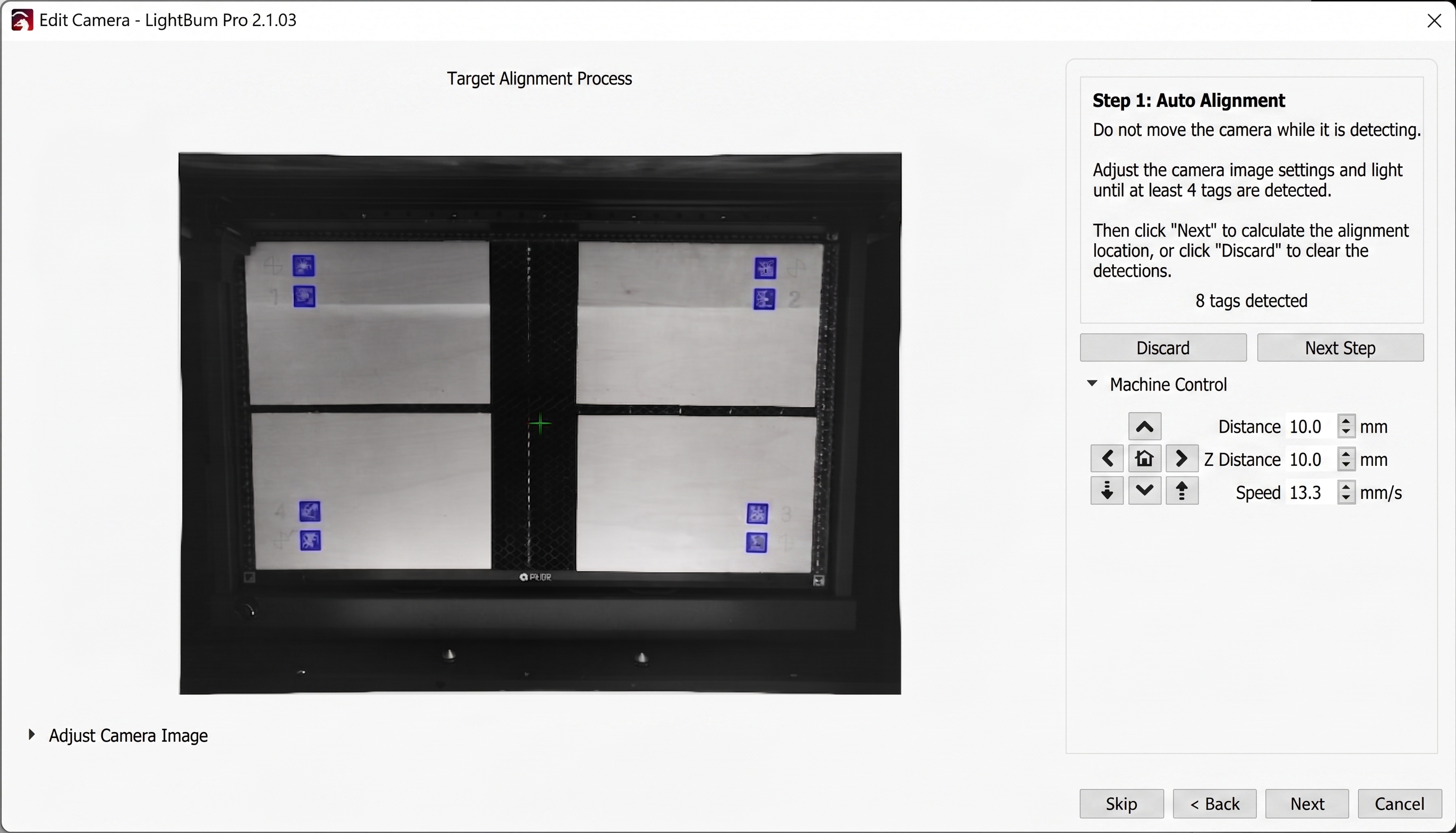

LightBurn sollte acht Zielmarkierungen insgesamt erkennen. Fahren Sie mit dem Überprüfungsbildschirm fort und bestätigen Sie, dass:

Alle acht Zielmarkierungen erkannt werden.
Keine Eckmarkierung fehlt, abgeschnitten oder falsch erkannt wurde.
Das Rasteroverlay sichtbar ist und den gesamten Arbeitsbereich abdeckt.
Die Positionen der Zielmarkierungen mit den gravierten Markierungen übereinstimmen.

Falls Zielmarkierungen schwer zu erkennen sind, verwenden Sie Kamerabild anpassen um die Belichtung zu ändern, Blendeffekte zu entfernen und das Bild erneut aufzunehmen. Falls eine Zielmarkierung außerhalb des Kamerasichtfelds liegt, positionieren Sie die Platten neu und wiederholen Sie die Ausrichtung.

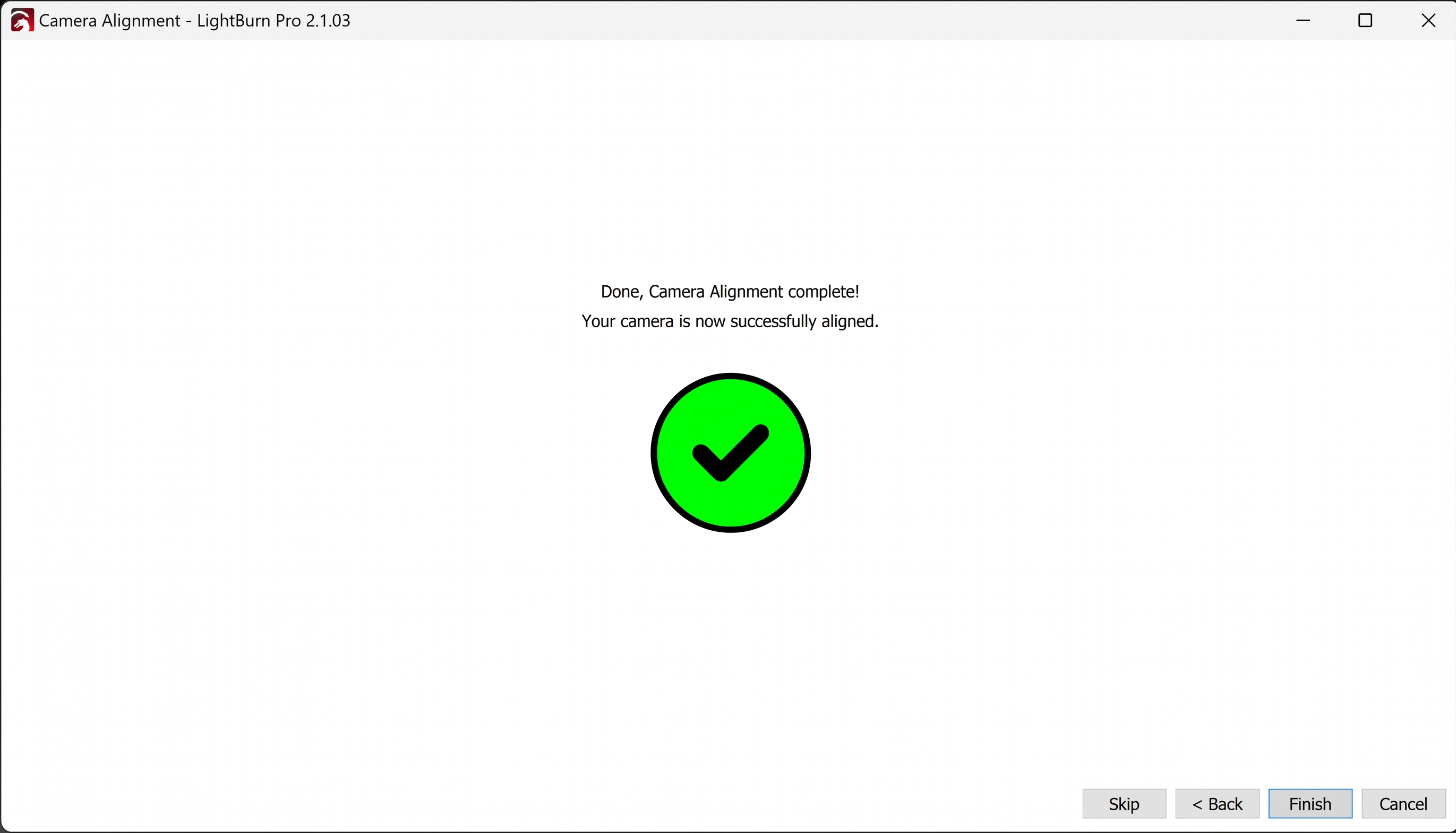

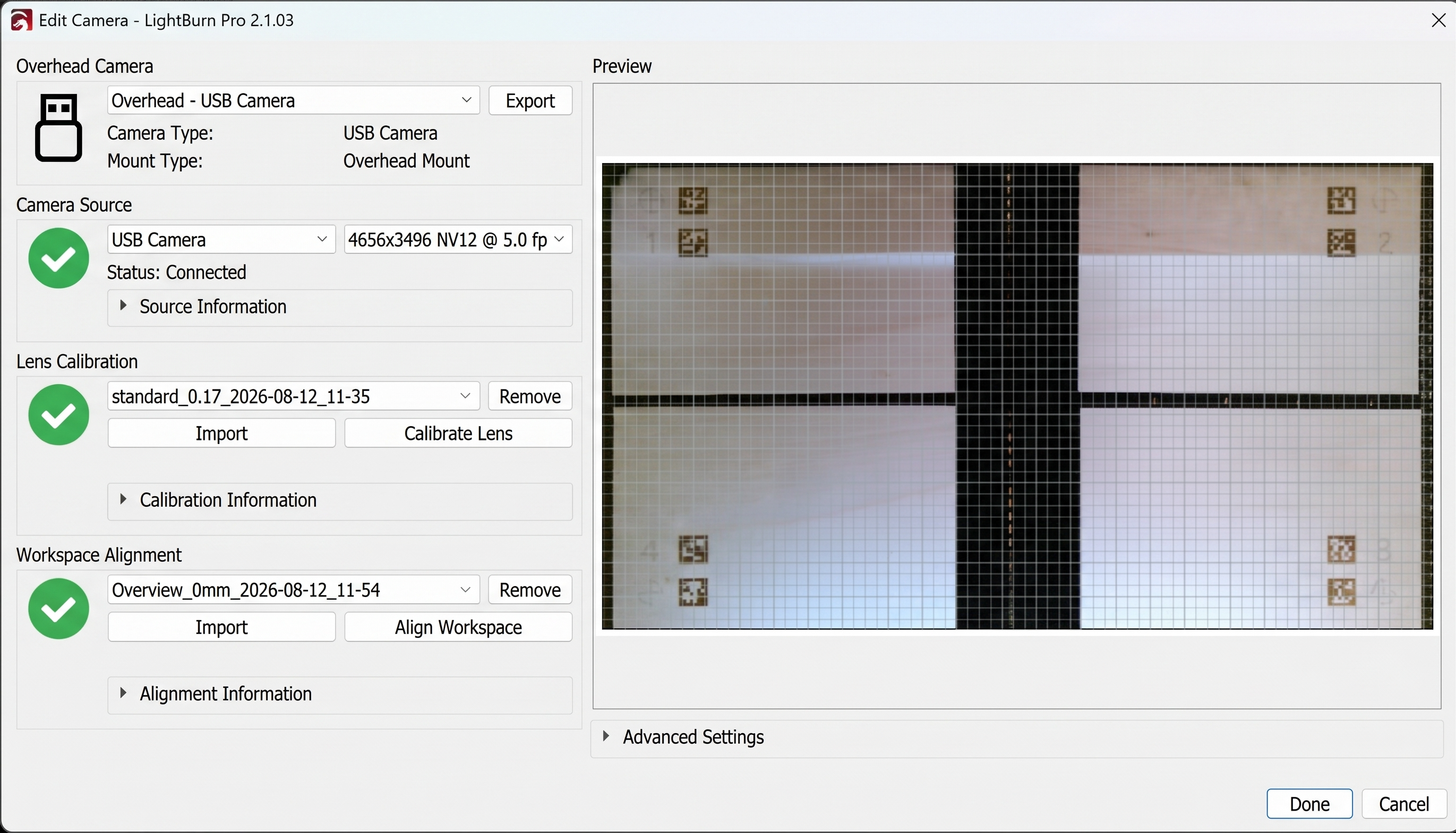

Klicken Sie auf Fertigstellen wenn die Überprüfung erfolgreich ist. Die Zusammenfassung der Kameraeinrichtung sollte grüne Häkchen für Kameraquelle, Objektivkalibrierung und Arbeitsbereichsausrichtung anzeigen.

Schritt 21

Kamerakalibrierungsdaten sichern

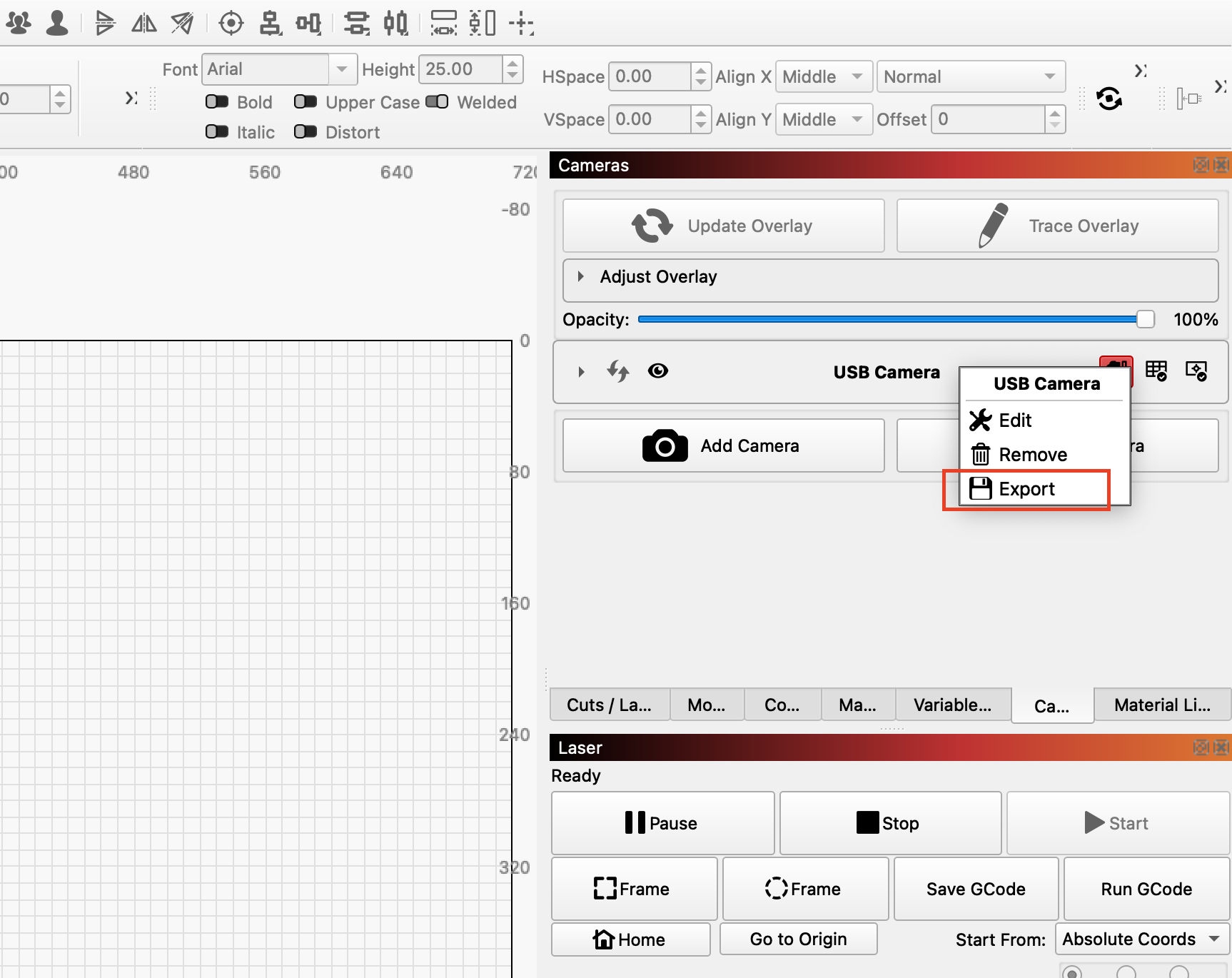

Durch das Exportieren der Kalibrierungsdaten müssen Sie bei einem Computerwechsel nicht erneut kalibrieren. Befolgen Sie diese Schritte: Exportieren: Unter Kameras >> Rechtsklick auf USB-Kamera > Kamera exportieren.

Verwendung der kalibrierten Kameravorschau

Kehren Sie zum Kamera-Bedienfeld zurück und klicken Sie auf Overlay aktualisieren um den aktuellen Arbeitsbereich zu erfassen. Platzieren Sie das Motiv über dem Kamerabild und überprüfen Sie dessen Position, bevor Sie einen Auftrag starten. Kalibrieren Sie erneut, wenn die Kamera bewegt wurde, die Halterung locker geworden ist, sich die Maschinengeometrie geändert hat oder das Overlay nicht mehr mit dem physischen Arbeitsbereich übereinstimmt.
