Beschreibung

Diese Seite beschreibt die Installationsmethode für die 1,5-Zoll-Linse.

Hinweis:
Die HEXA RF 1,5-Zoll-Fokuslinse ist für Gravuren konzipiert und erzielt feinere Ergebnisse als die Standard-Fokuslinse. Dieses Zubehör ist nicht zum Schneiden geeignet. Verwenden Sie daher zum Schneiden die Standard-Fokuslinse.

Schritt 1

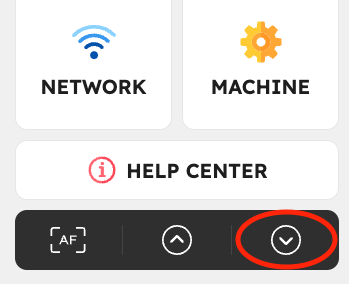

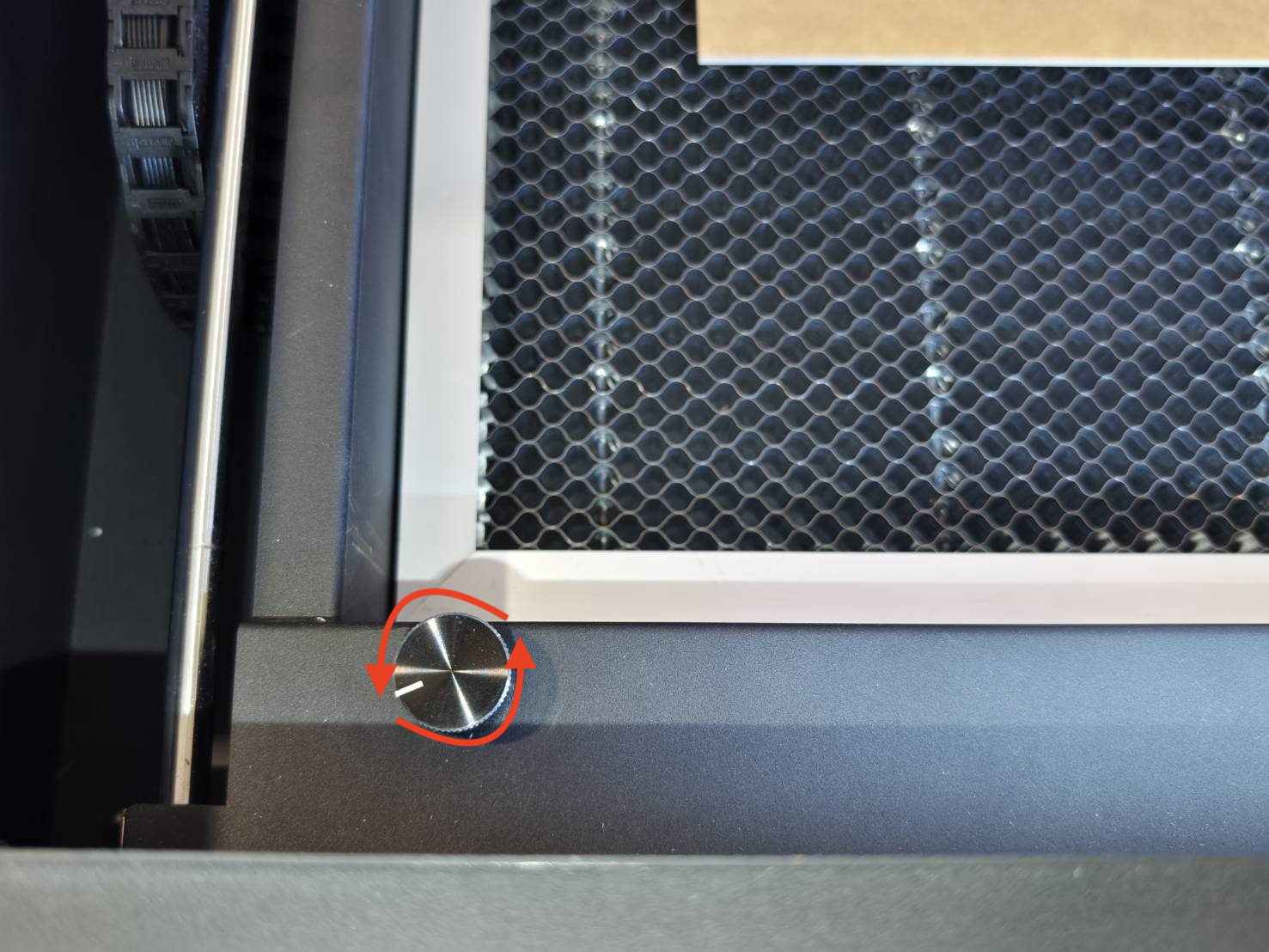

Senken Sie das Bett vollständig ab, indem Sie die Absenktaste am Bedienfeld drücken oder den Drehknopf manuell gegen den Uhrzeigersinn drehen.

Schritt 2

Demontieren Sie die Laserdüse und entnehmen Sie die aktuelle Linse.

Schritt 3

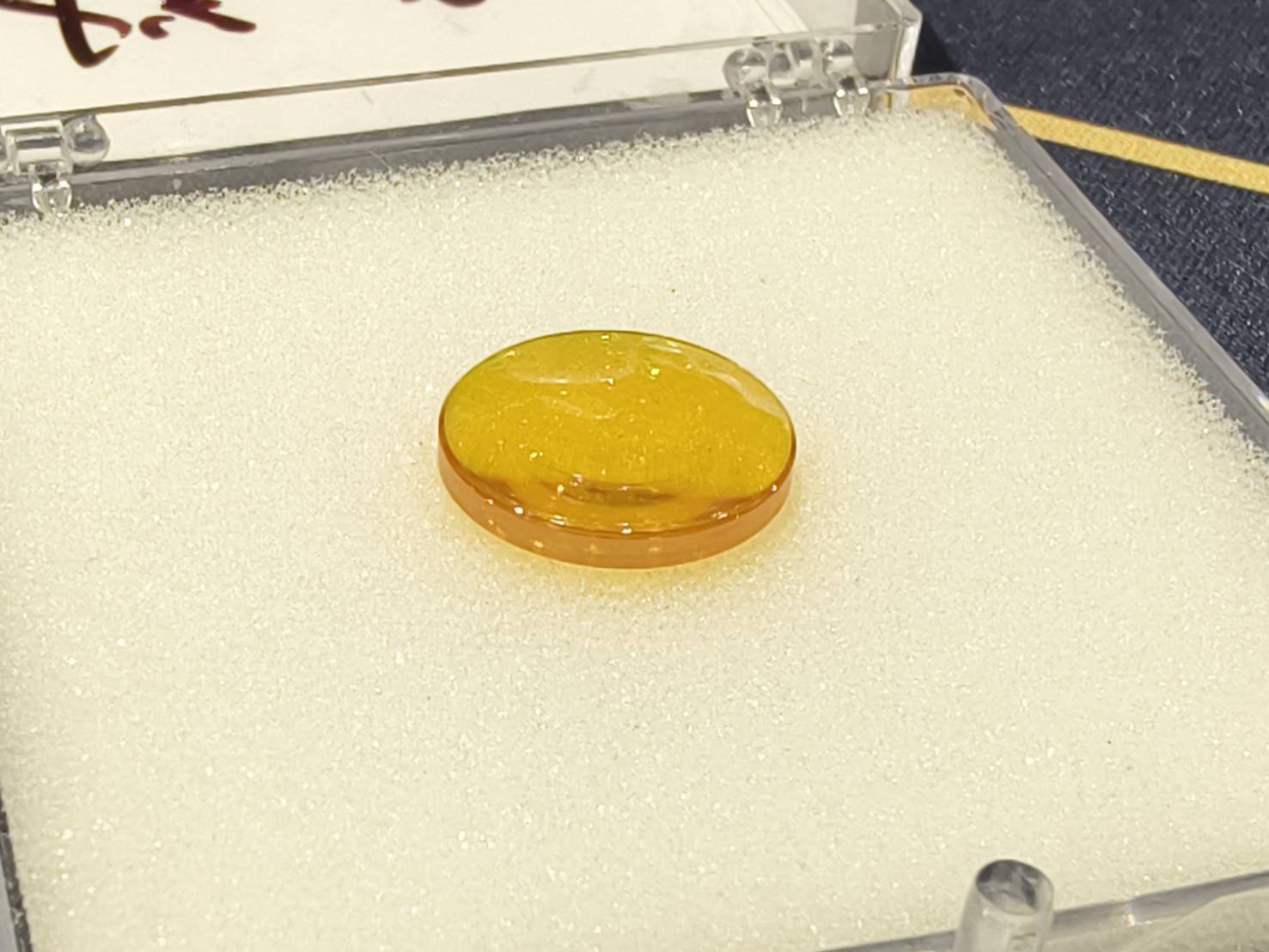

Bereiten Sie das 1,5-Zoll-Linsen-Zubehör vor.

Schritt 4

Montieren Sie die Düse mit der 1,5-Zoll-Linse wieder zusammen.

Stellen Sie sicher, dass die Linse in der Reihenfolge wie auf dem Foto unten angeordnet ist.
Stellen Sie sicher, dass die gewölbte/konvexe Seite der Linse nach oben zeigt.
(Ein Tipp zur Bestimmung der gewölbten Seite: Sie sollte Ihr gesamtes Gesicht widerspiegeln, wenn Sie hineinschauen.)
Stellen Sie sicher, dass der Luftschlauch nicht geknickt ist.

Erläuterung

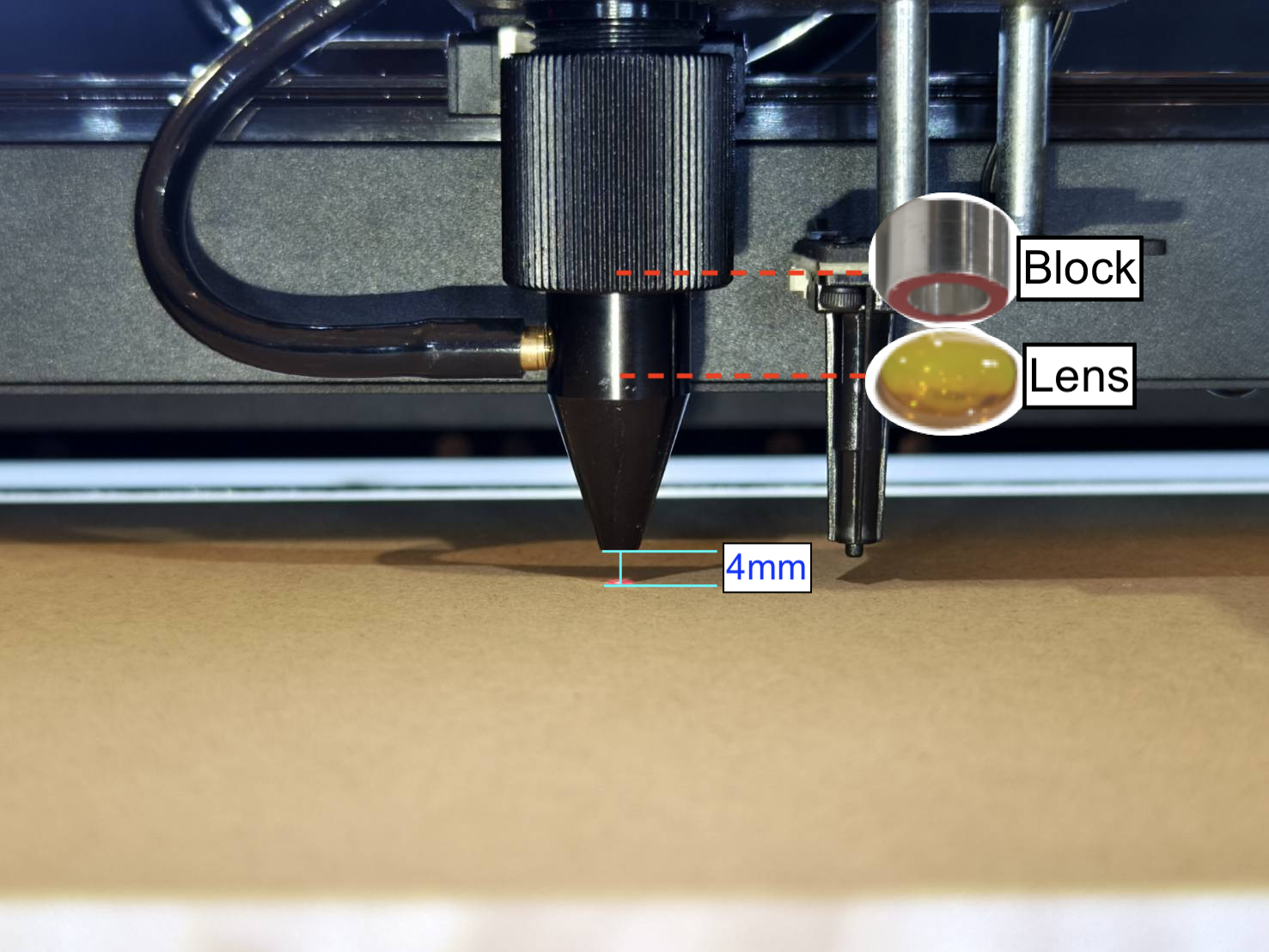

Standardmäßig befindet sich die Fokuslinse oben und der Fokusabstand beträgt 4 mm, d. h. der Abstand zwischen der Düsenspitze und der Materialoberfläche beträgt 4 mm.

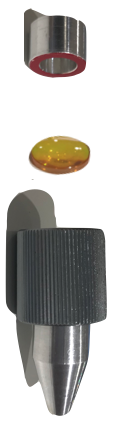

Bestimmung der Reihenfolge des Fokusmodus

Fokusmodus: Hochpräzisionsfokus

Block

Linse

Ring

Düse
Die Linse hat zwei Seiten. Die gewölbte/konvexe Seite muss bei der Installation nach oben zeigen.

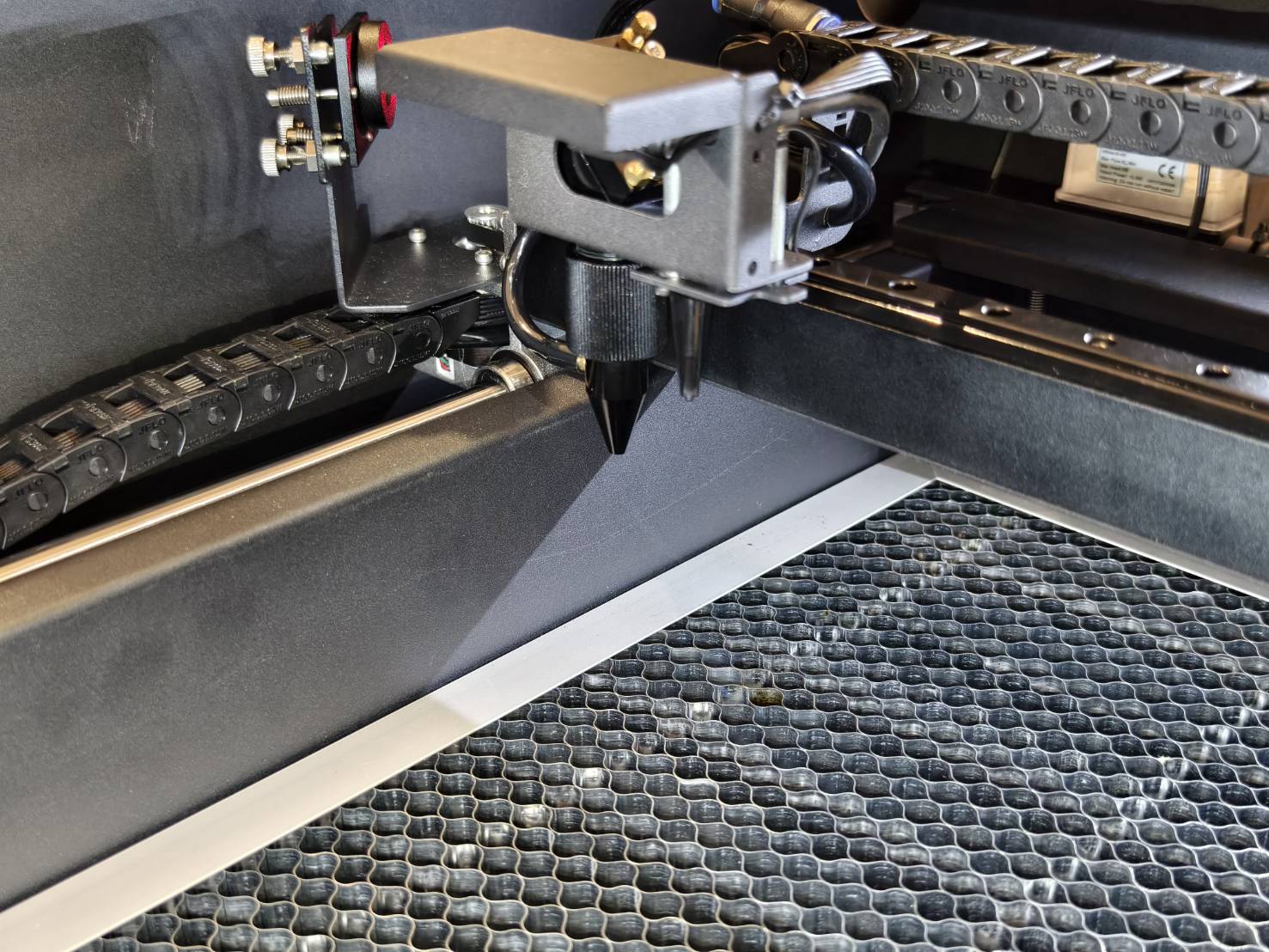

Demonstration

Schritt 5

Gehen Sie zu "Hardware-Einstellungen", um den Standard-Fokusmodus auszuwählen.
Maschine >> Hardware-Einstellungen >> Nächste Seite >> Fokusmodus >> Wählen Sie "Nahfokus" (Standard)
(Die Installation ist nach diesem Schritt abgeschlossen.)
