4-2 Reinigung des Lasermoduls (10W/20W Diodenlaser-Modul)

Empfohlene Wartungshäufigkeit: einmal im Monat.

Wartungsschritte:

A. Lüfterreinigung
B. Fokuslinsenreinigung
C. Pogo-Pin-Reinigung

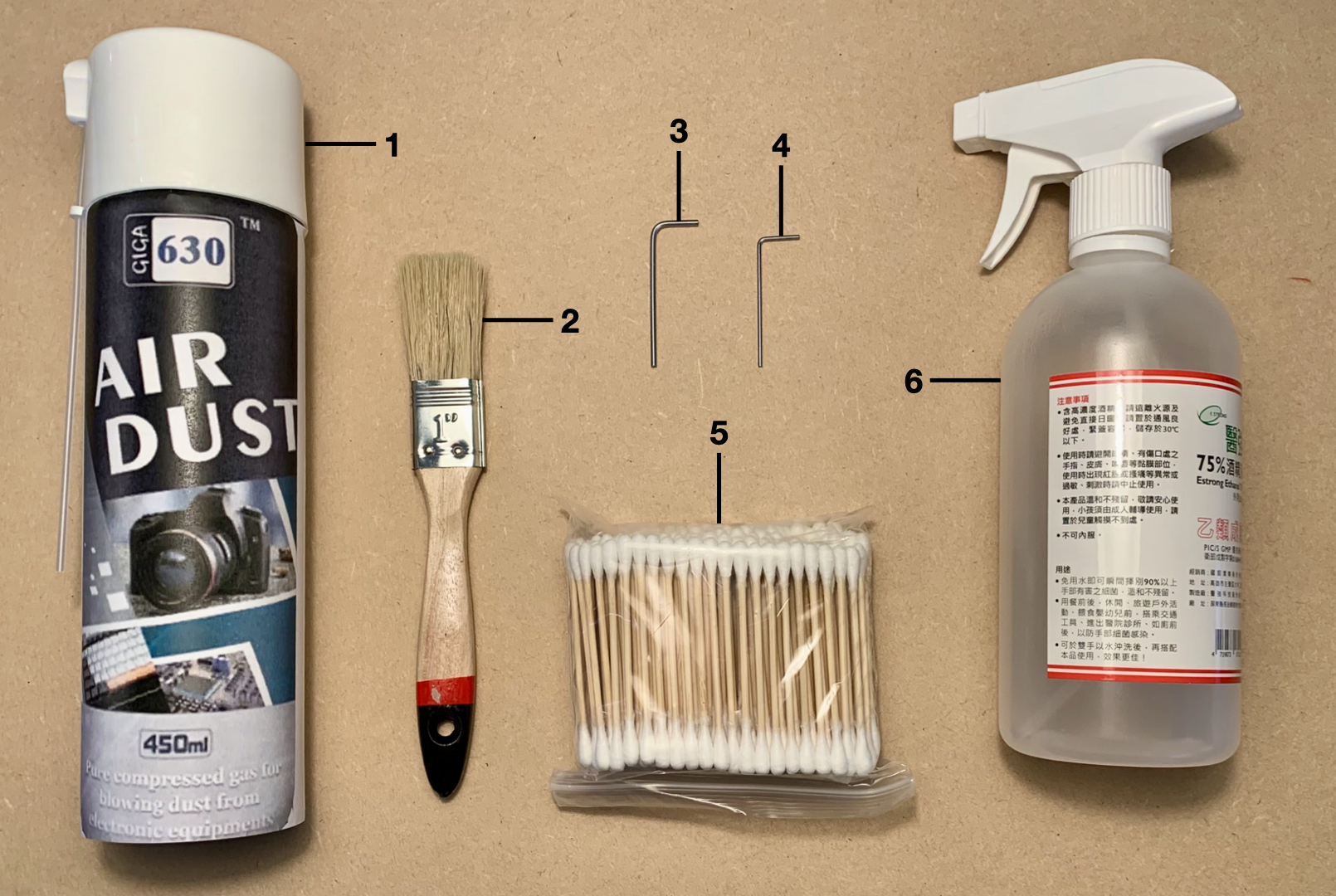

Vorbereitungsgegenstände:

1. Druckluftspray
2. Bürste
3. 2mm Inbusschlüssel (selbst zu besorgen)
4. 1,5mm Inbusschlüssel (im Zubehörkasten)
5. Wattestäbchen
6. 75% Alkohol

A. Lüfterreinigung

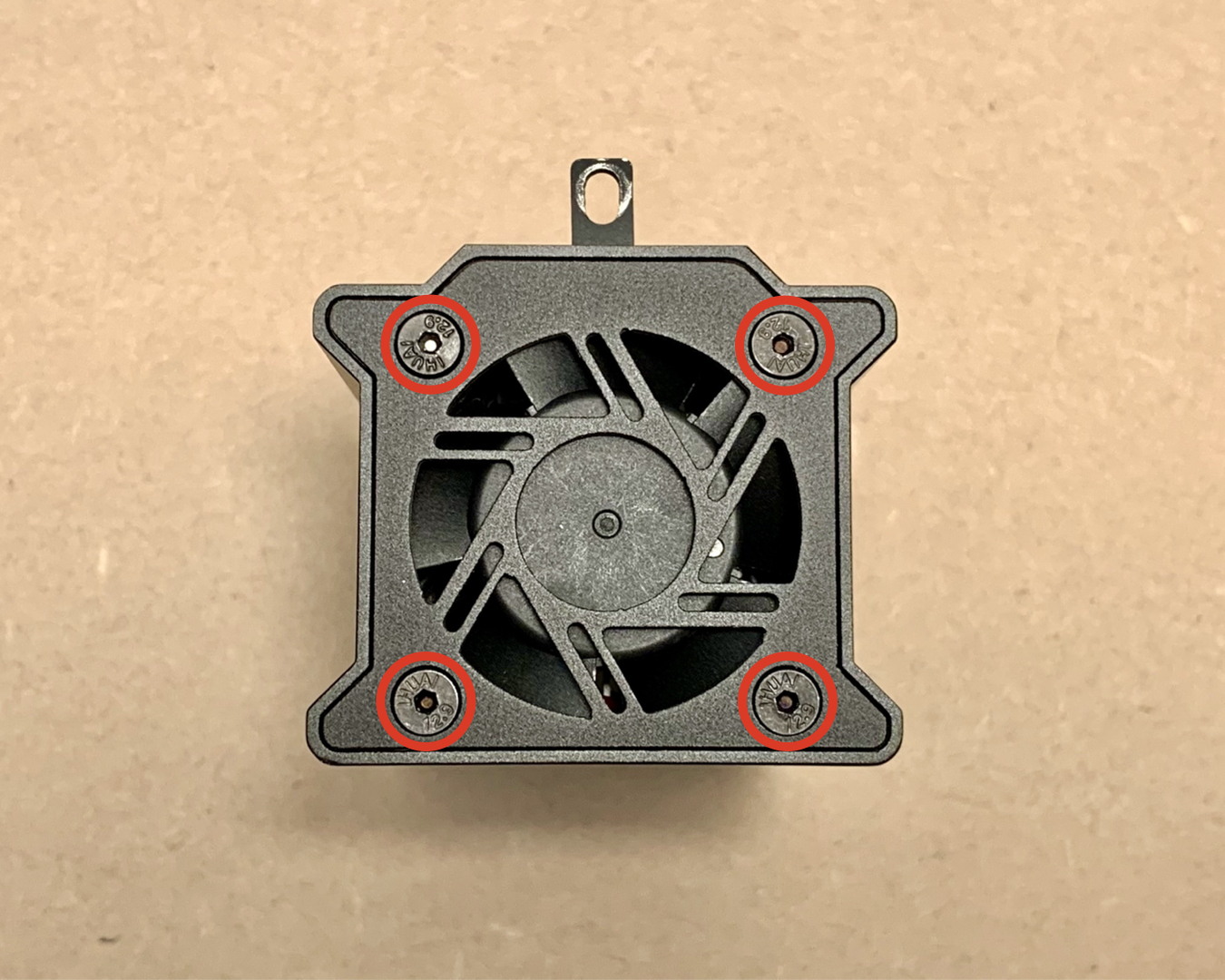

1. Verwenden Sie einen 2-mm-Inbusschlüssel, um die vier Schrauben an der Oberseite des Lasermoduls zu entfernen. (Bitte beachten Sie, dass das Werkzeug im Zubehörkasten ein 1,5-mm-Inbusschlüssel ist, nicht ein 2-mm-Inbusschlüssel. Bitte verwenden Sie das Werkzeug in der korrekten Größe.)

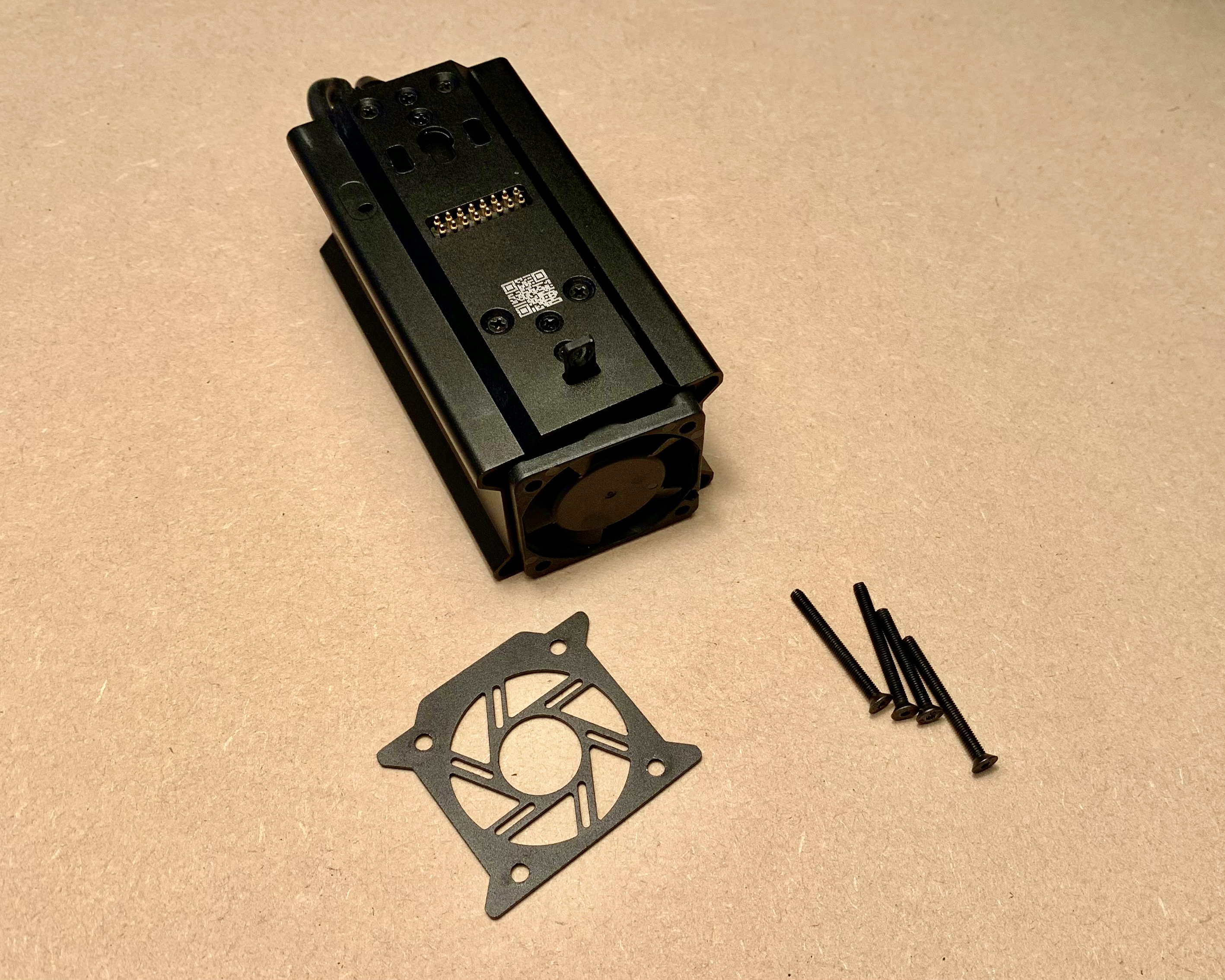

2. Entfernen Sie die Abdeckung und ziehen Sie den Lüfter heraus.

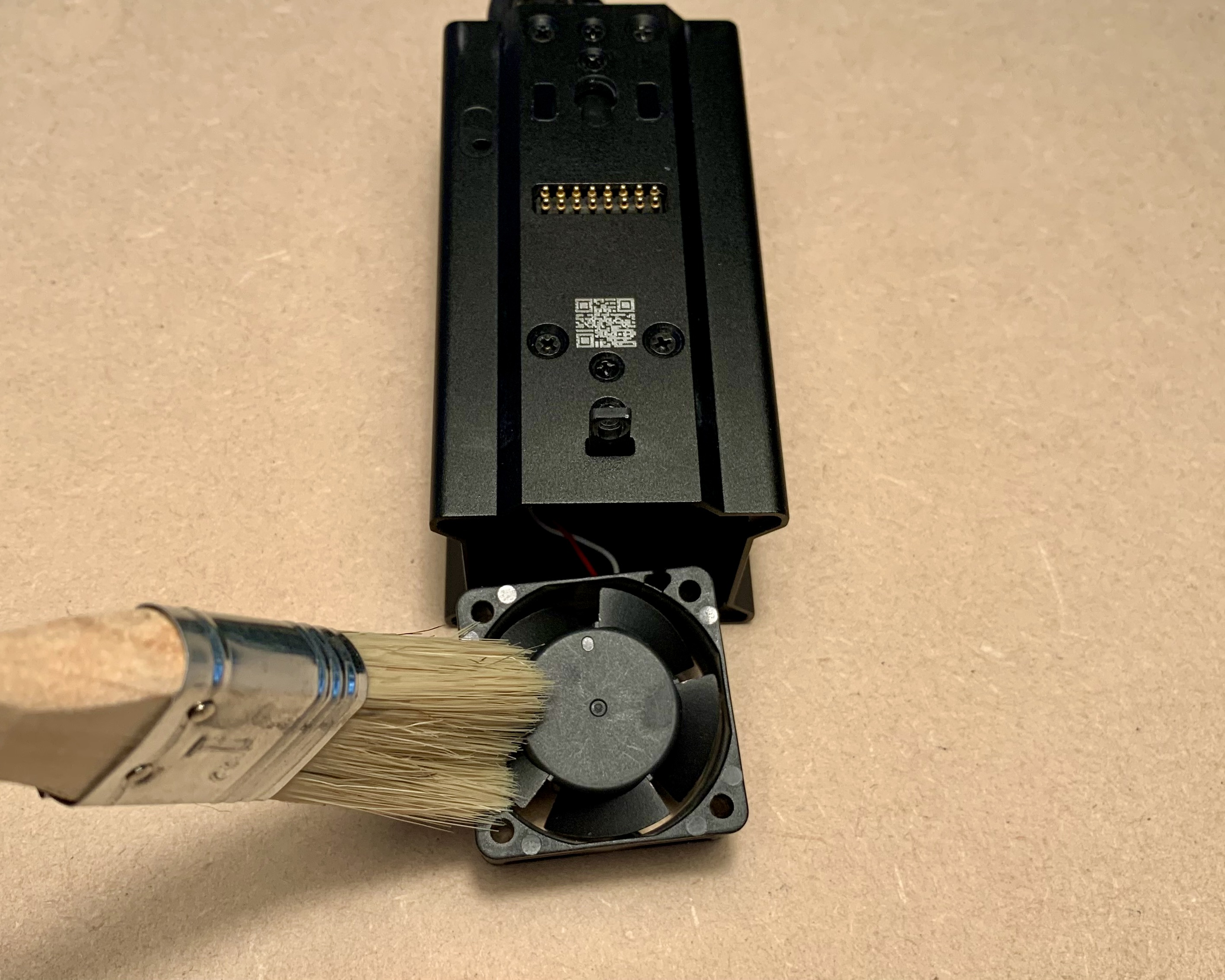

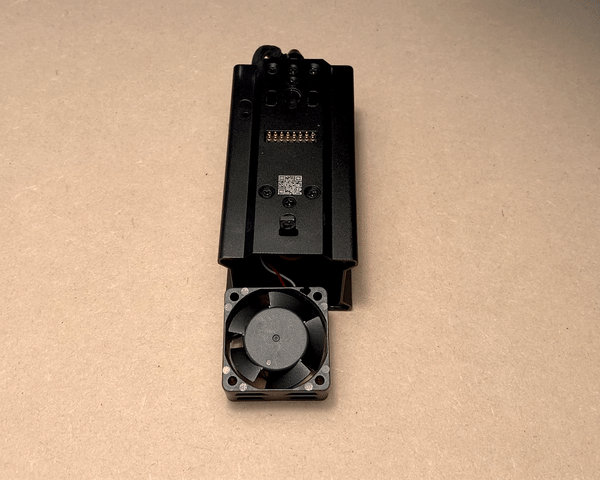

3. Verwenden Sie das Druckluftspray, um den Staub auf dem Lüfter zu entfernen.
   Verwenden Sie die Bürste, um den restlichen Staub zu entfernen.

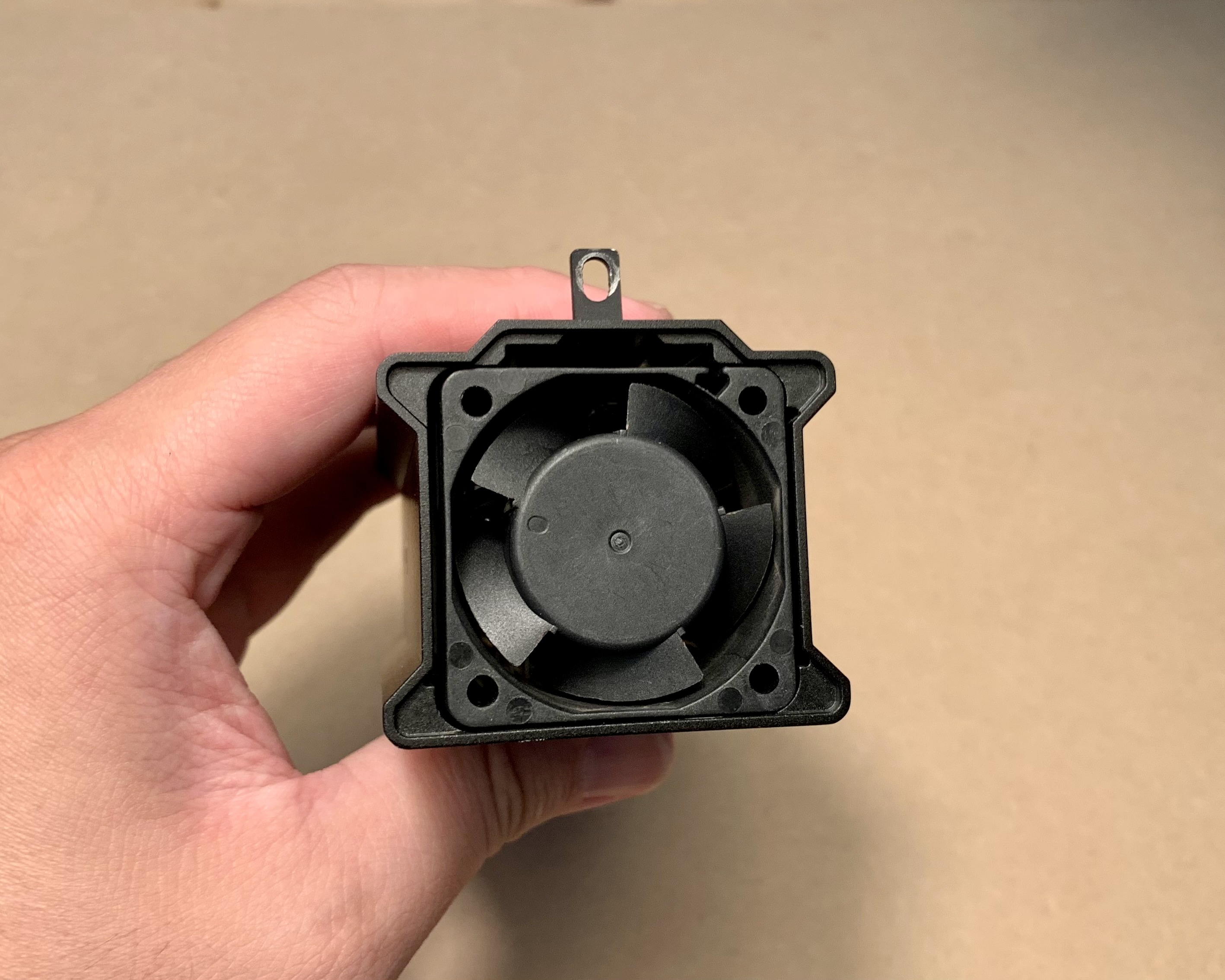

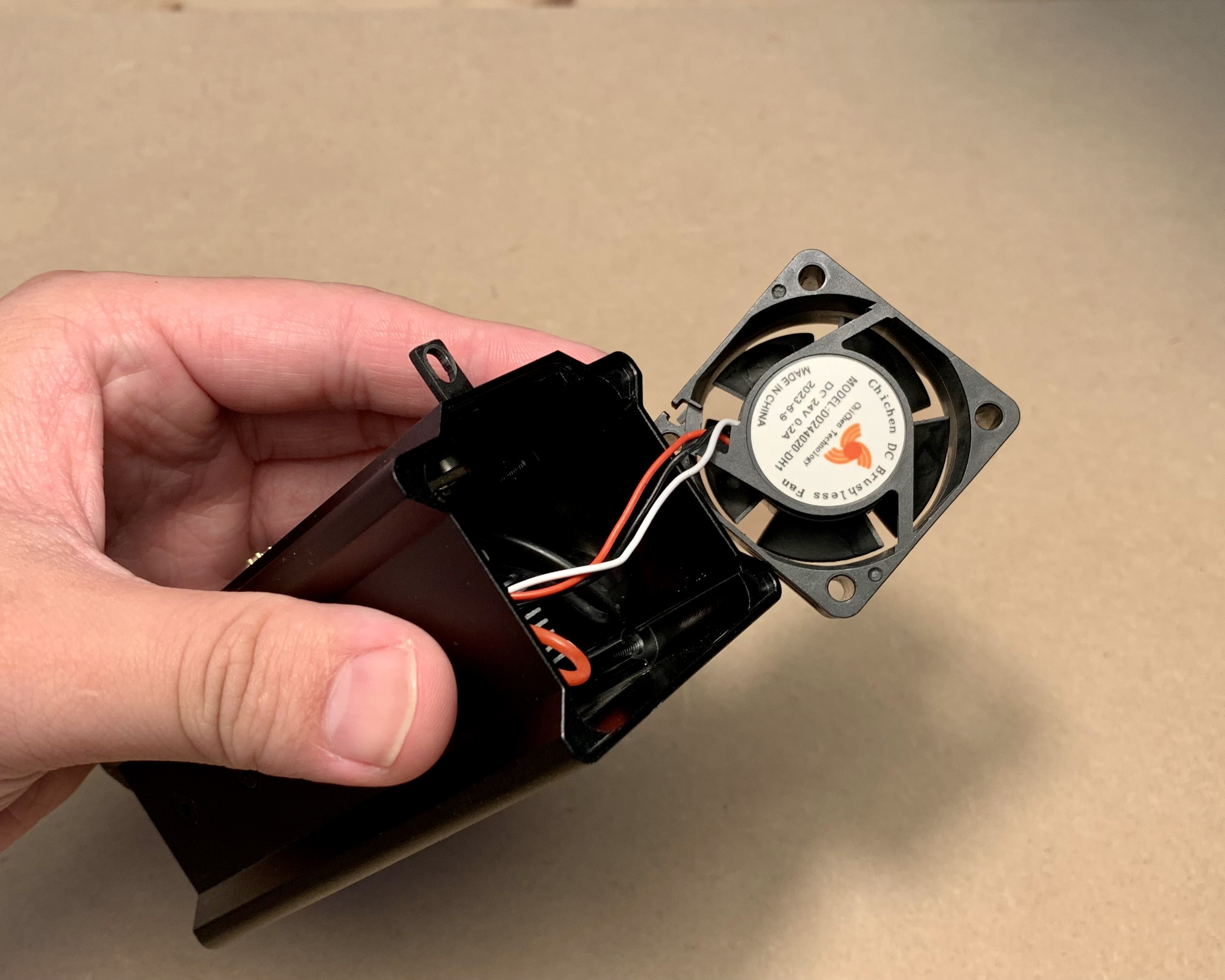

4. Installieren Sie den Lüfter und achten Sie dabei auf die Kabelführung und Ausrichtung. (Das Etikett sollte nach unten zeigen.) Achten Sie beim Hantieren mit dem Lüfter darauf, die Kabel nicht einzuklemmen, um Beschädigungen zu vermeiden.

B. Fokuslinsenreinigung

1. Entfernen Sie mit dem 1,5mm Sechskantschlüssel die beiden Schrauben an der Düse.

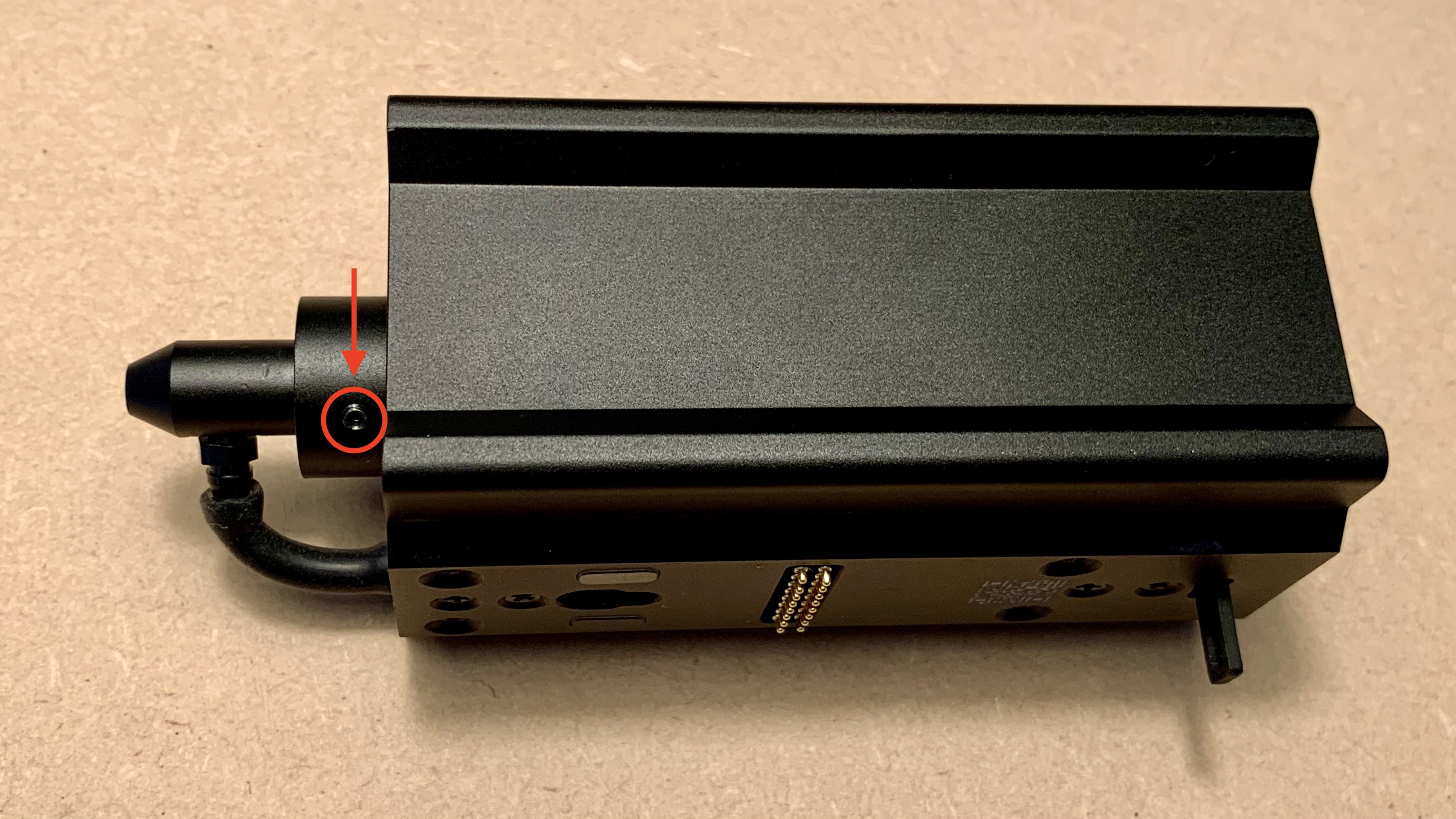

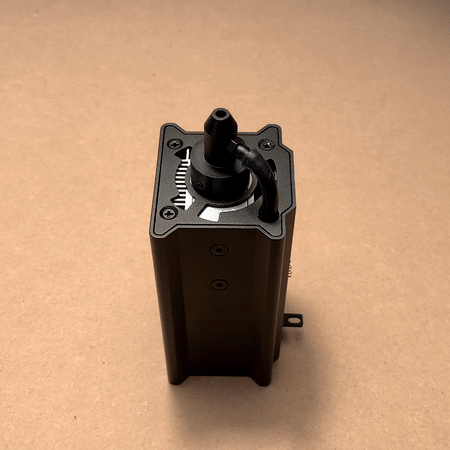

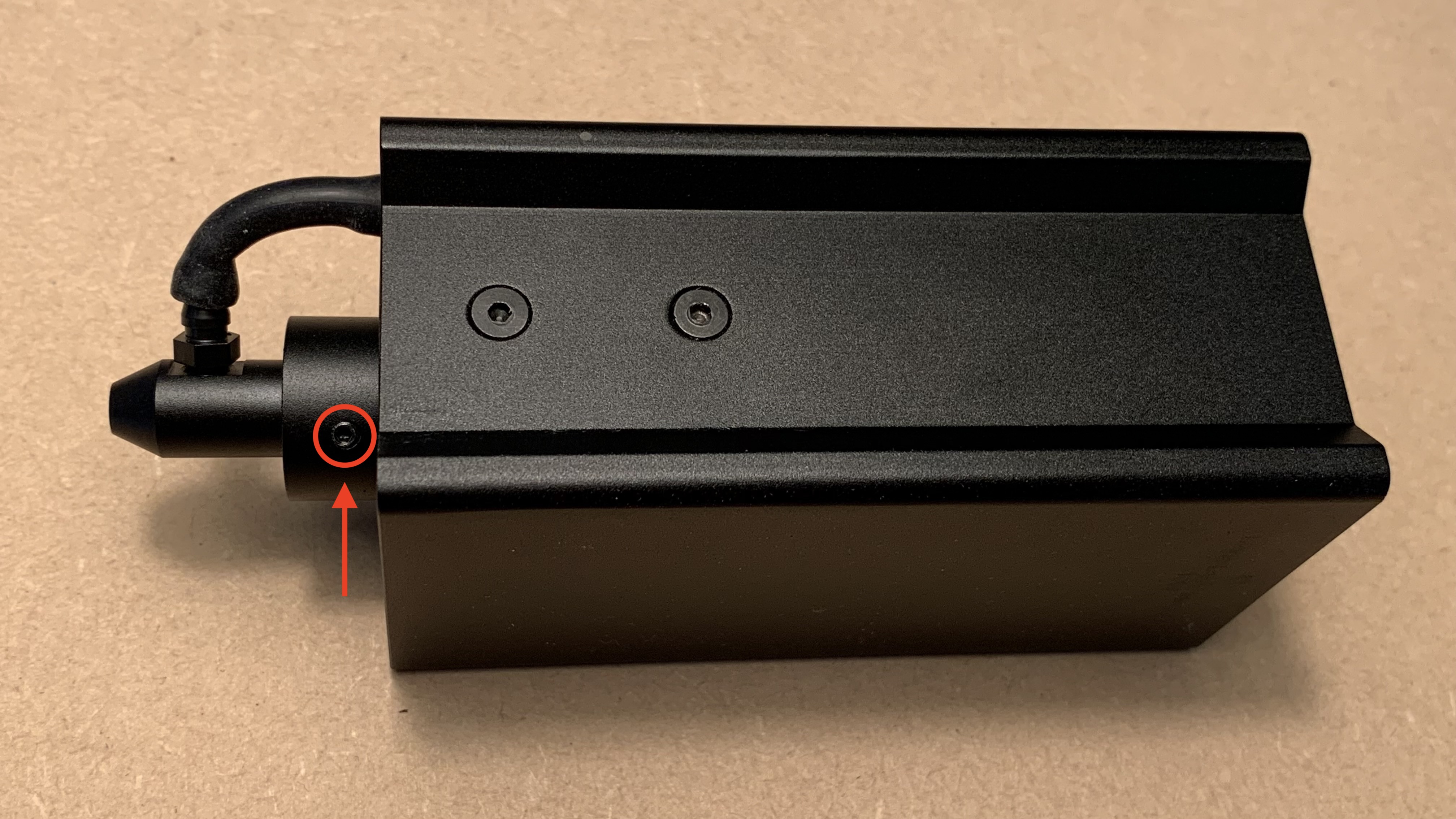

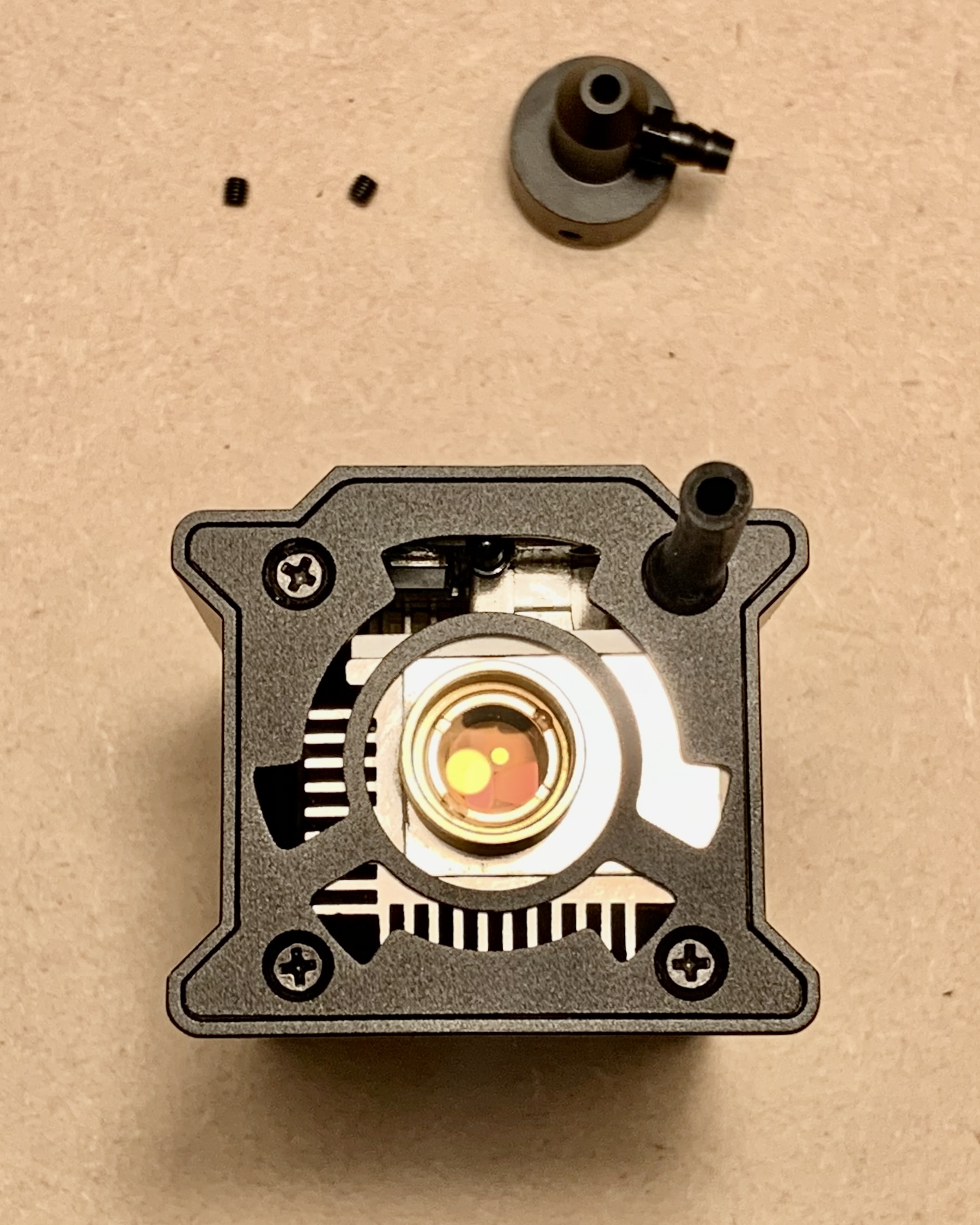

2. Entfernen Sie den Luftschlauch und die Düse.

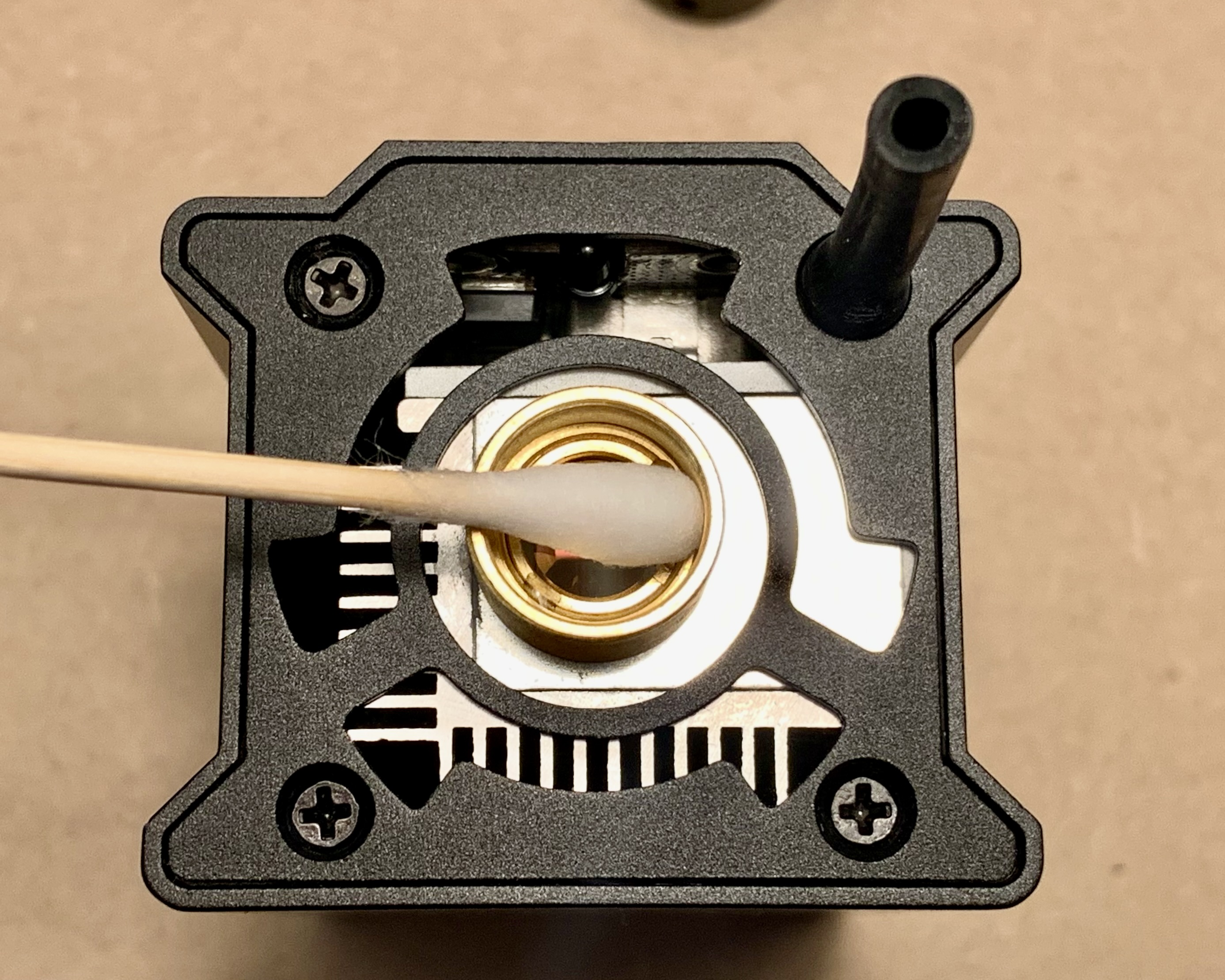

3. Reinigen Sie die Fokuslinse mit einem Wattestäbchen und einer kleinen Menge Alkohol.


4. Bringen Sie den Luftschlauch und die Düse wieder an.

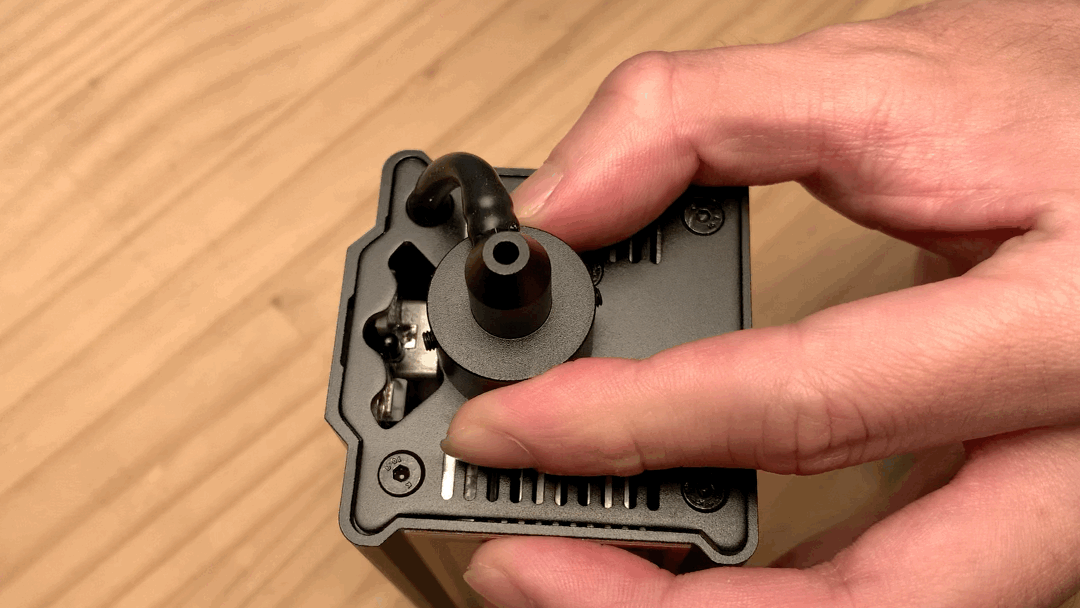

   ⚠︎ Hinweis: Beim Wiedereinschrauben der Schraube der Düse schrauben Sie diese bis zum Widerstand ein, sodass sich die Düse nicht löst, wie im Video unten gezeigt. Wenden Sie nicht zu viel Kraft an, um eine Beschädigung der Düse zu vermeiden.

C. Pogo-Pin-Reinigung

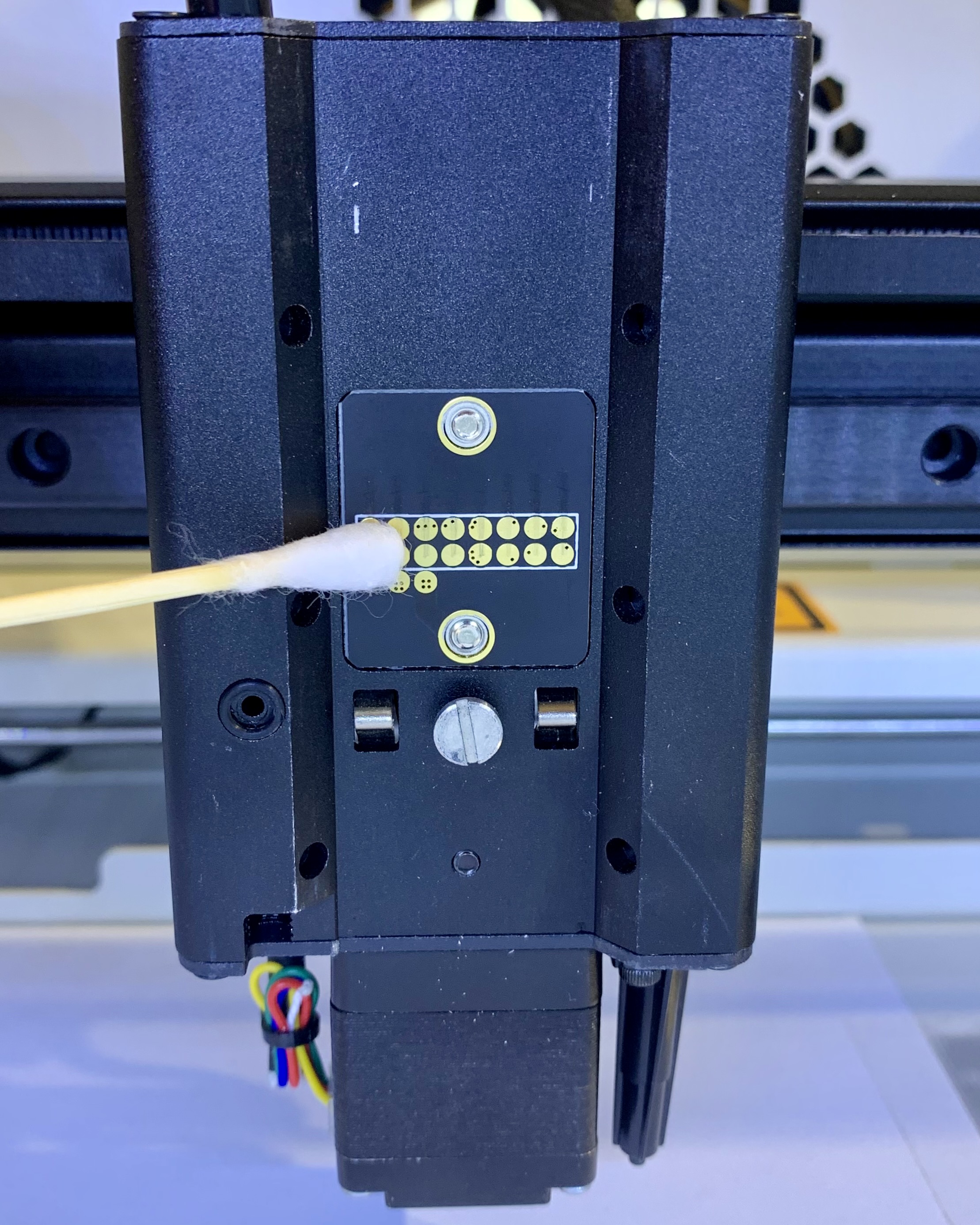

Reinigen Sie den Pogo-Pin am Moduladapter mit einem Wattestäbchen und einer kleinen Menge Alkohol.
